17. GX - Arranque/parada automática del generador
17.1. Introducción al arranque/parada automática del generador
Se puede usar un relé interno de un dispositivo GX (p. ej.: VGX) para arrancar y detener de forma automática un generador. Este relé (o interruptor) puede “accionarse” con una serie de condiciones definidas por el usuario. Este apartado explica qué condiciones se pueden usar y describe los pasos que se han de seguir para configurar esta útil función.
Puede obtener más información general sobre el uso de un generador con Victron en Preguntas frecuentes sobre el generador MultiPlus.
17.2. Cableado
En primer lugar, conecte el relé al generador. El relé se encuentra en la parte posterior del VGX - marcado como Relé. Si se usa un Venus GX, verá dos relés en la parte inferior de la unidad, pero solo el relé 1 puede usarse para la función de arranque/parada automática del generador.
El cableado entre el VGX y el generador ha de ser “permanente” para que el generador siga funcionando y para permitir la “parada” automática cuando se cumplan los parámetros de parada automática.
Además de accionar el relé interno, la función de arranque/parada automática también puede habilitarse para controlar directamente generadores Fischer Panda compatibles. Para más información sobre la conexión de generadores Fischer Panda, véase el capítulo Asistencia del generador Fischer Panda de este manual.

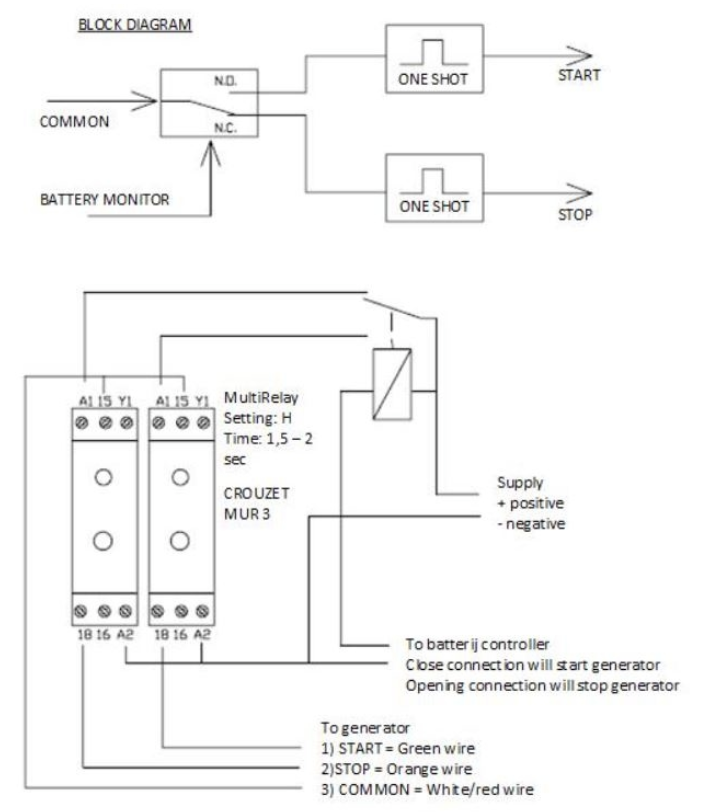

Hay muchas variaciones del cableado de la parte del generador por lo que debe consultar el manual de su generador o a su distribuidor acerca de su configuración de arranque por cable a distancia.
17.3. Activación de la función de arranque/parada
Vaya a: Configuración → Relé y configure las opciones de función en “Arranque/parada del generador”
Relé
Una vez activada esta función, podrá encontrar todos los ajustes relativos a la función arranque/parada automática del generador en el menú principal en: Configuración → Arranque/parada del generador.

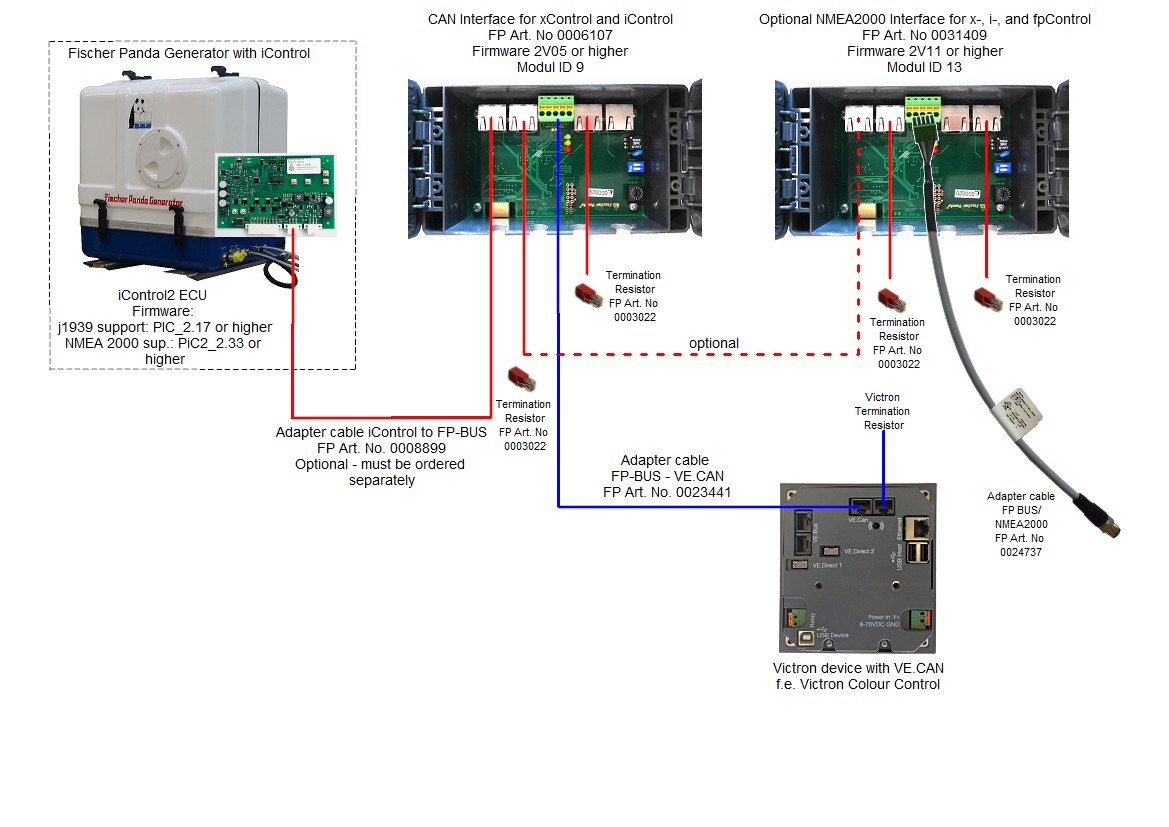

Generadores Fisher Panda
Habilite la función “AutoStart” en el panel de control del generador Fischer Panda.
Vaya a la página del generador Fischer Panda y fije el ajuste de Modo en “Arranque/parada automática”
Una vez ajustado el Modo, todos los ajustes aparecerán en la entrada del menú de Arranque/parada automática situado en la parte inferior de la página.
17.4. Menú de arranque/parada del generador
Vaya a Configuración - Arranque/parada del generador:
Esta es la página de resumen general de la función de arranque/parada del generador. Esta página puede usarse para monitorizar el estado del generador, ver el estado de los errores y el historial de los últimos siete días, y hacer los ajustes necesarios.
Para ir a la página de resumen, vaya a Configuración → Arranque/parada del generador.
Los elementos del menú individual tienen las siguientes funciones:
Estado: Indica el estado actual del MPPT.
Posibles mensajes de estado:
Parado, Calentamiento, Arrancado manualmente, Funcionamiento condicionado, Enfriamiento, Parando
Error: Descripción del error.
Tiempo de funcionamiento: Tiempo de funcionamiento del generador desde el último arranque.
Tiempo total de funcionamiento: Tiempo de funcionamiento acumulado desde el primer arranque. Esto también se ve afectado por el Tiempo total de funcionamiento del generador (horas) del Menú de tiempo de funcionamiento e intervalo de mantenimiento.
Tiempo restante hasta la revisión de mantenimiento: muestra el tiempo que falta hasta la próxima revisión de mantenimiento según lo definido en el Menú de tiempo de funcionamiento e intervalo de mantenimiento.
Función de arranque automático: Permite el arranque/parada automático del generador a partir de unas condiciones definidas fijadas en el Menú de condiciones.
Arranque manual: Véase la sección Opción de arranque manual para más información.
Tiempo de funcionamiento diario: Historial de tiempo de funcionamiento de los últimos 7 días.
Ajustes: Este es el acceso a todas las demás opciones.
17.5. Menú de ajustes
En el menú de Arranque/parada del generador, desplácese hacia abajo y pulse la barra de espacio en Configuración para que aparezca el menú de Configuración.
Condiciones: El menú de Condiciones determina cuándo debe el generador arrancar y detenerse automáticamente. Véase el capítulo Condiciones: Parámetros que puede definir el usuario para que se active el arranque/parada automática del generador. para más información.
Tiempo mínimo de funcionamiento: Aquí puede configurarse el tiempo mínimo de funcionamiento del generador. Es bueno que, una vez arrancado, el generador alcance su temperatura de funcionamiento. Cuando se arranca manualmente, este ajuste se ignora.
Calentamiento y enfriamiento: Permite establecer un periodo configurable para que el generador se caliente o se enfríe mediante un control de relé mientras que el relé de entrada CA esté abierto y el inversor/cargador no esté conectado a él. Véase la sección Menú de calentamiento y enfriamiento para más información. Tenga en cuenta que esta opción precisa la actualización del inversor/cargador VE.Bus al firmware 502 o posterior.
Detectar generador en la entrada CA: Al habilitar esta opción se generará una alarma en el dispositivo GX y se enviará un correo electrónico de alarma desde el portal VRM:
Cuando no se detecte energía en el terminal de entrada CA del inversor/cargador. Esta función alertará sobre una gran variedad de problemas como falta de combustible o un fallo mecánico o eléctrico del generador. Esta función no está disponible en los Multi/Quattro conectados por VE.Can.
Es necesario que el seguimiento automático de alarmas en VRM esté habilitado. Por defecto, lo está.
Alarma cuando el generador no esté en modo arranque automático: Véase la sección de Alarma cuando el generador no esté en modo arranque automático para más información.
Periodos de silencio: Véase el apartado Periodos de silencio del capítulo Condiciones.
Tiempo de funcionamiento y mantenimiento: Véase el Menú de tiempo de funcionamiento e intervalo de mantenimiento para más información.
17.5.1. Alarma cuando la función de arranque automático se deshabilite
 |  |  |
Si esta opción está habilitada, saltará una alarma cuando la función de arranque automático permanezca deshabilitada durante más de 10 minutos. Esto es especialmente útil cuando el generador se acaba de reparar y el técnico ha olvidado ponerlo de nuevo en modo de arranque automático.
El objetivo de esta función es avisar cuando se olvide de volver a habilitar la función de arranque automático, por ejemplo, cuando se haya realizado una tarea de mantenimiento en el generador. Y para generadores conectados digitalmente, como DSE, ComAp y Fischer Panda, incluye la comprobación de que el arranque a distancia está habilitado en el panel del generador. Estas son las dos alarmas:
Cuando se deshabilita el arranque/parada automático en el dispositivo GX, aparece la alarma “el arranque/parada automático está deshabilitado”.
Cuando el arranque a distancia no está permitido en el panel del generador, es decir, dentro del DSE, ComAp o Fischer Panda (normalmente esto se hace mientras se hacen tareas de mantenimiento en el generador), aparece la alarma “el arranque a distancia está deshabilitado en el generador”.
17.5.2. Menú de tiempo de funcionamiento e intervalo de mantenimiento
 |  |  |
Todos los generadores necesitan tareas de mantenimiento tras un determinado periodo de tiempo. La frecuencia recomendada del mantenimiento de un generador depende en particular de su uso y su tiempo de funcionamiento. Este intervalo de tiempo puede fijarse a través de este menú, que luego inicia un contador que, una vez cumplido el plazo, genera un aviso para indicar que hace falta mantenimiento.
Elementos del menú en detalle:
Reiniciar los contadores de tiempo de funcionamiento diario: Reinicia el historial de tiempo de funcionamiento de 7 días.
Tiempo total de funcionamiento del generador (horas): Restablecer o cambiar el número total de horas de funcionamiento para que se ajuste a las del generador. Esto también afecta al dato de “Tiempo total de funcionamiento” que se muestra en el resumen de arranque/parada del generador.
Intervalo de mantenimiento del generador (horas): Establezca el intervalo de las revisiones de mantenimiento (en horas) del generador. Consulte instrucciones específicas en el manual del generador.
Reiniciar el temporizador de mantenimiento: Reinicia el temporizador de mantenimiento. Use esta opción cuando el generador se haya reparado para que el contador de “Tiempo restante hasta la revisión de mantenimiento” empiece de nuevo.
17.5.3. Menú de calentamiento y enfriamiento
El menú de calentamiento y enfriamiento ofrece funciones que permiten establecer un periodo configurable para que el generador se caliente o se enfríe mediante un control de relé mientras que el relé de entrada CA esté abierto y el inversor/cargador no esté conectado a él.
Este mismo menú también se usa para generadores conectados digitalmente (por ejemplo, por Modbus), cuando el relé GX no se usa.
Tenga en cuenta que esta opción precisa la actualización del inversor/cargador VE.Bus al firmware 502 o posterior.
Periodo de calentamiento:
Periodo de enfriamiento:
Tiempo de parada del generador:
|   |
17.6. Condiciones: Parámetros que puede definir el usuario para que se active el arranque/parada automática del generador.
Para ir a Condiciones desde el menú principal vaya a: Configuración → Arranque y parada del generador→ Configuración → Condiciones
Si se pierde la comunicación: Si en alguna ocasión se rompe la comunicación entre el VGX y el inversor/cargador VE.Bus y se han establecido parámetros que dependen de esta información, elija entre las siguientes acciones:
Detener el generador: Si el generador está funcionando, se detendrá (por defecto).
Arrancar el generador: Si el generador no está funcionando, arrancará.
Mantener en funcionamiento: Si el generador está funcionando en el momento de la pérdida de datos, este ajuste lo mantendrá funcionando.
Detener el generador cuando haya entrada de CA disponible: Esta opción es ideal para sistemas auxiliares en los que un Quattro tiene electricidad de la red conectada a su terminal AC-in 1 o AC-in 2 y un generador conectado al otro terminal AC-in. Con esta opción activada, el generador no se detendrá hasta que se restablezca el suministro tras un fallo de la red. Esta función no está disponible para Quattro conectados por VE.Can.
El usuario puede definir los siguientes parámetros para accionar el arranque/parada automática del generador:
(* El valor medido aquí será el consumo de CA total del sistema.)
Se da prioridad a los parámetros de cada condición en el orden mostrado anteriormente. Cuando se cumplan varias condiciones al mismo tiempo, solo se mostrará la condición de mayor prioridad como activa. Se evaluarán todas las condiciones habilitadas, incluso si el generador ya está en funcionamiento. Cuando se haya cumplido la condición activa, un parámetro no satisfecho de una condición de menor prioridad mantendrá el generador en funcionamiento.
17.6.1. Detener el generador cuando haya entrada de CA disponible
Esta opción es ideal para sistemas auxiliares en los que un Quattro tiene una entrada CA conectada a la red eléctrica y otra entrada CA conectada a un generador. Si esta opción está activada y se ha definido la entrada de CA a la que está conectada la red, el generador se detiene en cuanto se restablece el suministro tras un fallo de la red. En este caso, el generador se desconecta en primer lugar. Se le da entonces al generador antes de apagarlo el periodo de enfriamiento configurado. Se permiten 15 segundos adicionales para que el generador complete el proceso.
Deshabilitado: La parada del generador cuando haya entrada de CA disponible está deshabilitada
Entrada CA 1: la red eléctrica está conectada a la entrada de CA 1
Entrada CA 2: la red eléctrica está conectada a la entrada de CA 2
17.6.2. Relés activados por el estado de carga de la batería
|  |
17.6.3. Relés activados por la corriente de la batería
|  |
17.6.4. Relés activados por la tensión de la batería
Usar el valor de tensión de la batería para arrancar/detener: Esta opción puede ponerse en on o en off.
Arrancar cuando la tensión de la batería sea inferior a: Cuando la tensión de la batería caiga por debajo del valor introducido el relé arrancará el generador.
Valor de arranque durante los periodos de silencio: Si se ha definido un periodo de silencio introduzca un valor inferior (más crítico) para garantizar que el generador solo arrancará de forma automática cuando sea absolutamente necesario.
Detener cuando se cumpla la condición para: Esta opción introduce un intervalo de tiempo antes de detener el generador cuando se alcanza el valor de “parada”. Así se garantiza que la subida de tensión es estable.
17.6.5. Relés activados por la carga CA
Los activadores de la carga CA funcionan de forma similar a otros activadores, pero la función está refinada por un ajuste de Medición. Este ajuste de Medición está disponible en la versión de firmware v2.0 y posteriores y tiene tres valores posibles:
|   |
17.6.6. Relés activados por la alta temperatura del inversor
|  |
17.6.7. Relés activados por la sobrecarga del inversor
|  |
17.6.8. “Puesta en marcha de prueba” periódica automática
Esta opción permite arranques automáticos del generador de forma periódica como una “Puesta en marcha de prueba”.
Intervalo de Puesta en marcha de prueba: Fije el intervalo entre las Puestas en marcha de prueba.
Ignorar puesta en marcha si ha estado funcionando durante: Se ignorará la prueba si durante el intervalo entre puestas en marcha de prueba el generador ha funcionado durante un tiempo por lo menos igual al de la “Puesta en marcha de prueba”.
Fecha de inicio del intervalo entre pruebas: El contador del intervalo entre “Puestas en marcha de prueba” empezará en la fecha indicada aquí. No se hará ninguna Puesta en marcha de prueba hasta que se alcance esta fecha.
Hora de arranque: Hora del día a la que empezará la “Puestas en marcha de prueba” del generador.
Duración de la prueba: Tiempo que durará la prueba.
Mantener en funcionamiento hasta que la batería esté totalmente cargada: Al habilitar esta opción, la “Puesta en marcha de prueba” se alargará hasta que la batería esté totalmente cargada, en vez de tener una duración fija.
17.6.9. Opción de arranque manual
Use la opción de arranque manual para arrancar el generador a distancia. También puede pulsar Arranque cuando el generador ya esté funcionando, de este modo se asegurará de que el generador no se detendrá automáticamente cuando la condición que ocasionó su arranque haya pasado. En otras palabras, la opción de arranque manual anulará los parámetros de parada automática.
Hay dos formas de arrancar el generador de forma manual:
Con el menú de arranque manual: Vaya a Arranque/parada del generador → Arranque manual; y a continuación pulse el gráfico para arrancar el generador.
Con el gráfico del Generador de la “Página de inicio” del GX: Pulse el botón de la esquina superior izquierda del VGX o de la consola remota Venus GX y active la página del Generador. A continuación, pulse el botón del centro. En primer lugar ha de elegir cómo desea detener el generador: de forma manual o introduciendo un tiempo de funcionamiento. Una vez que haya hecho su selección, empezará una cuenta a atrás de cinco segundos durante la que podrá cancelar el arranque manual pulsando el botón del centro.
 |  |  |
 |  |
ADVERTENCIA: Si el generador se arranca manualmente (a distancia) sin el temporizador de parada, seguirá funcionando hasta que se accione manualmente el botón de “Off”.
El temporizador de parada está disponible para los dos métodos de arranque manual a distancia del generador y su uso garantizará que el generador se detendrá automáticamente y no se olvidará por descuido.
Tenga en cuenta que la parada manual del generador solo puede usarse cuando no hay ninguna condición de “funcionamiento” insatisfecha activa. Si desea forzar la parada del generador, primero debe deshabilitar la función que lo está manteniendo en funcionamiento - o deshabilitar la función de arranque/parada del generador.
17.6.10. Periodos de silencio
Periodo de silencio permite definir un periodo durante el que el ruido de un generador en funcionamiento sería una molestia, y determinar diferentes valores para las condiciones que ocasionarían un arranque automático durante este periodo, garantizando así que el generador solo funcionará durante un periodo de silencio si es absolutamente necesario.
Desde el menú principal vaya a Configuración → Arranque/parada del generador → Ajustes; y a continuación active la opción de Periodo de silencio. Defina las horas de inicio y fin del Periodo de silencio en los cuadros que aparecen a continuación.
El Periodo de silencio será la condición permanente (cuando se habilite) si las horas de “inicio” y “fin” determinadas son la misma.
Uso del Periodo de silencio como herramienta para definir dos grupos de preferencias del usuario
La opción de periodo de silencio también puede usarse para definir cómo quiere que responda su sistema en diferentes circunstancias, por ejemplo:
Primera hora de la mañana/bajo estado de carga: A menudo, el estado de carga de la batería está en su nivel más bajo por la mañana. Esto, junto con un tiempo nuboso - o paneles con inclinación al oeste que suelen funcionar mejor por la tarde - hace que el generador pueda arrancar automáticamente por la mañana activado por una condición de bajo estado de carga de la batería - aunque más tarde o cuando el día se despeje, la energía solar se desperdicie porque el generador ya ha hecho el trabajo. Configurar la opción de periodo de silencio para cubrir este periodo, junto con unas condiciones más bajas de arranque automático, ayudará a evitar arranques automáticos innecesarios del generador.
Segundas residencias: Las segundas residencias que solo están ocupadas en algunos periodos experimentan una extracción de energía mucho más profunda cuando están en uso. La opción de periodo de silencio puede usarse para configurar parámetros de arranque automático mucho más bajos cuando la casa está en uso que cuando está vacía. El periodo de silencio debe establecerse como la condición permanente (véase más arriba) durante la ocupación y puede ponerse en “off” cuando la casa esté vacía.
17.7. Resolución de problemas
Fischer Panda: El generador no arranca y aparece el error de “Control del interruptor remoto deshabilitado”
Habilite la función “AutoStart” en el panel de control del Fischer Panda.
Fischer Panda: La función de arranque/parada automática ha dejado de funcionar tras un error
Asegúrese de que se ha resuelto el problema, borre el error y la función de arranque/parada automática volverá a funcionar.
