16. Entradas digitales
Las entradas digitales del Venus GX se muestran en el Resumen de conexiones.
Se puede acceder a todos los canales de entrada digital a través de la toma RJ12 del lateral. El usuario/instalador podrá hacer sus propias conexiones.
16.1. Detalles de cableado
Las entradas no están aisladas. Funcionan a niveles de 3,3 V y pueden soportar hasta 5 V de entrada. Cada entrada tiene una resistencia pull-up interna de 10.000 hasta 3,3 V. Recomendamos conectarlo a un relé sin potencial o a una salida colector/optoacoplador abierta.
 |

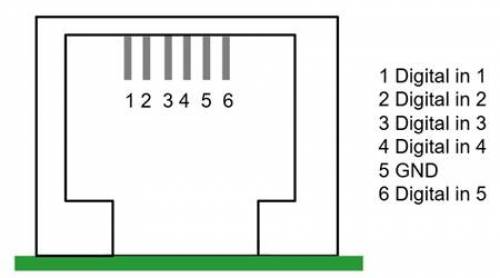

RJ12 pinout | Entrada |
|---|---|
pin1 | input1 |
pin2 | input2 |
pin3 | input3 |
pin4 | input4 |
pin5 | GND (puesta a tierra) |
pin6 | input5 |
16.2. Configuración
Cada una de las entradas digitales puede configurarse como uno de los diferentes sensores predeterminados, que también pueden configurarse como alarmas.
Las posibles funciones que se pueden configurar son:
Función | Estados |
|---|---|
Contador de pulsos | N/A |
Alarma de puerta | Abierta/cerrada |
Bomba de sentina | On/Off |
Alarma de sentina | OK/Alarma |
Alarma de robo | OK/Alarma |
Alarma de humo | OK/Alarma |
Alarma de incendio | OK/Alarma |
Alarma de CO2 | OK/Alarma |
Generador | En funcionamiento/parado |
Se puede configurar la función de cada entrada en la Consola remota en Configuración→ I/O → Entradas digitales.
Una vez que se ha configurado el uso previsto de la entrada, aparecerá con otros dispositivos.
Se pueden configurar otros parámetros relacionados con esa función desde la Configuración del menú del dispositivo.
Para los contadores de pulsos, puede configurar la unidad, el multiplicador (el volumen representado por cada pulso) y reiniciar el contador.
Para otros sensores y alarmas, puede decidir si quiere que la entrada se trate como una condición de alarma, si se deben invertir las etiquetas o si se deben invertir los niveles lógicos.
Para cambiar las etiquetas asignadas a la alarma, ponga Invertido en “on”.
Si debe considerarse una entrada baja lógica (0 V) como una condición positiva, ponga la lógica de la alarma Invertida en “on”.
16.3. Lectura de las entradas digitales mediante Modbus TCP
Los valores/estados de las entradas digitales están disponibles en Modbus TCP. Para obtener más información sobre esto, descargue una copia del documento “Lista de registro de Modbus TCP” de nuestro sitio web. Y consulte las preguntas frecuentes sobre Modbus TCP del manual de GX Modbus TCP.
