19. Risoluzione dei problemi
19.1. Codici Errore
Varie origini degli errori
Nel nostro dispositivo GX, alcuni codici di errore visualizzati provengono dal dispositivo stesso; in questo caso, vedere il seguente elenco. Come il pannello di controllo del sistema, mostra anche i codici di errore dei dispositivi collegati, quali:
Inverter/caricabatterie Multi e Quattro: Codici errore di VE.Bus
Caricatori Solari MPPT: Codici Errore Caricatori Solari MPPT
Errore GX #42 - Memorizzazione corrotta
Questo errore indica che la memoria flash nel dispositivo GX è corrotta.
Il dispositivo deve essere riparato/sostituito. Non è possibile correggere questo problema sul campo o mediante un aggiornamento del firmware.
La memoria flash interessata è la partizione che ospita tutte le impostazioni utente e i dati di fabbrica, come i numeri di serie e i codici WiFi.
GX Errore #47 - Problema di partizione dei dati
È molto probabile che la memoria interna del dispositivo GX sia rotta, pertanto causa la perdita della configurazione.
Contattare il rivenditore o l'installatore; consultare la pagina Assistenza Victron Energy.
GX Errore #48: DVCC con firmware incompatibile
Questo errore viene generato quando la funzione DVCC è attiva, ma non tutti i dispositivi del sistema sono aggiornati a un firmware sufficientemente recente. Per ulteriori informazioni sul DVCC e sulle versioni minime del firmware necessarie, consultare il capitolo DVCC di questo manuale.
Nota per i sistemi con batterie Pylontech e BMZ:
Nel VenusOS v2.80, abbiamo attivato il DVCC per le batterie Pylontech e BMZ. Per i sistemi molto vecchi e mai aggiornati, questo può causare lo stesso errore.
Soluzione:
Disattivare gli aggiornamenti automatici: Impostazioni → Firmware →Aggiornamenti online.
Tornare alla v2.73. Per tornare a una versione precedente del firmware, vedere Installazione di una versione specifica del firmware da SD/USB.
Successivamente, si consiglia di ottenere un programma di installazione che aggiorni tutto il firmware.
Nota per i sistemi con batterie BYD, MG Energy Systems e Victron Lynx Ion BMS:
Dalla v2.40 di Venus OS, rilasciata nel dicembre 2019, la caratteristica DVCC si accende automaticamente quando il sistema rileva un tipo di batteria/BMV supportato e collegato. Nei sistemi che richiedono l’attivazione del DVCC da parte dei produttori della batteria, non è più possibile spegnere il DVCC.
Ciò crea un problema per i sistemi installati e messi in servizio molto tempo prima che il DVCC fosse disponibile e che potrebbero non avere gli altri componenti necessari oppure il firmware potrebbe non funzionare correttamente se si attiva.
Soluzione:
Disattivare gli aggiornamenti automatici: Impostazioni → Firmware →Aggiornamenti online.
Tornare alla v2.33; per tornare a una versione precedente del firmware, vedere Installazione di una versione specifica del firmware da SD/USB.
Assicurarsi che il DVCC sia nuovamente disattivato.
Consultare l’installatore per verificare se il sistema della batteria sia gestito con due cavi di controllo (una vecchia alternativa di metodo di controllo, rispetto al DVCC) oppure no:
Se non è presente un cablaggio di carica e scarica tra BMS, inverter/caricabatterie e regolatori di carica, allora il DVCC è necessario per le marche di batterie sopra citate e richiede anche dei requisiti minimi di firmware per gli Inverter/caricabatterie e i Regolatori di carica solare collegati.
Errore GX #49 - Il contatore di rete non è stato trovato
Questo allarme viene emesso in un sistema ESS quando la misurazione della rete è configurata per utilizzare un contatore esterno, ma non è presente alcun contatore. Avvisa gli installatori e gli utenti finali che il sistema non è configurato correttamente o non può funzionare correttamente perché non riesce a comunicare con il contatore di rete.
Errore GX #51 - firmware mk3 da aggiornare
Quando viene visualizzata questa notifica, si raccomanda di aggiornare il controllore MK3 integrato nel dispositivo GX. Tale aggiornamento è necessario per le nuove funzioni recenti, compresi i tempi di avvio/arresto del riscaldamento e del raffreddamento del generatore.
A tal fine, accedere all'Elenco dispositivi, quindi all'Elenco MultiPlus-Quattro o EasySolar. Qui appare questa voce:
Esiste una piccola possibilità, secondo le nostre statistiche circa il 5 %, che questo aggiornamento provochi un breve riavvio del sistema: l'inverter/caricabatterie potrebbe spegnersi e riaccendersi.
Se non viene visualizzato questo messaggio, il sistema è già aggiornato. Si noti che questo aggiornamento manuale è necessario una sola volta. È stato pensato per essere avviato manualmente a causa della scarsa possibilità di riavvio dell'inverter/caricabatterie. Gli aggiornamenti futuri potranno essere installati senza l’eventuale breve riavvio.
19.2. FAQ
19.2.1. D1: Non posso accendere o spegnere il mio sistema Multi/Quattro
Per risolvere il problema, per prima cosa verificare come è collegato il sistema e poi seguire passo a passo le istruzioni corrette qui sotto. Esistono due modi per collegare un sistema Multi/quattro a un Venus GX. Nella maggior parte dei sistemi, saranno collegati direttamente alla porta VE.Bus sul retro del VGX. E, seconda opzione, in alcuni sistemi sono collegati al Venus GX tramite un’interfaccia VE.Bus a VE.Can.
Istruzioni passo passo quando è collegato alla porta VE.Bus VGX
Aggiornare il Venus GX all’ultima versione disponibile.
Consultare i nostri post in https://www.victronenergy.com/blog/category/firmware-software/.
Nel sistema è presente un Digital Multi Control o un VE.Bus BMS? In tal caso è normale che l'accensione e lo spegnimento siano disattivati.
Vedere anche le note relative a VE.Bus nel manuale del VGX
Se in precedenza è stato collegato al sistema un Digital Multi Control o un VE.Bus BMS, il Venus GX li ricorda e l’Interruttore on/off rimane disattivato anche dopo aver rimosso tali accessori. Per cancellare la memoria, eseguire un Rileva nuovamente sistema nel menu della Consolle Remota del Multi o del Quattro.
Per i dettagli consultare la sezioneMenù Avanzate .
Per i sistemi paralleli/trifase composti da più di 5 unità: in base alla temperatura e ad altre circostanze, potrebbe non essere possibile riaccendere un sistema dopo averlo spento con VGX. Per aggirare il problema è necessario scollegare il cavo VE.Bus dal retro del VGX e ricollegarlo dopo aver avviato il sistema VE.Bus. La vera soluzione è quella di installare il “dongle VGX per grandi sistemi VE.Bus”, codice articolo BPP900300100. Per i dettagli, leggere le relative istruzioni di collegamento.
Istruzioni passo a passo, quando collegato al VGX tramite VE.Can.
Aggiornare il Venus GX all’ultima versione disponibile. Vedere i post del nostro blog, nella categoria firmware.
Aggiornare l’interfaccia VE.Bus a VE.Can all’ultima versione. Il modo più semplice per farlo è tramite Aggiornamento del firmware da remoto: se si possiede un hardware speciale, il CANUSB, non è necessario.
È presente un Digital Multi Control o un BMS VE.Bus nel sistema? In tale caso, è normale che l’accensione/spegnimento sia disattivata. Vedere anche le note relative al VE.Bus nel manuale del VGX
Se in precedenza è stato collegato al sistema un Digital Multi Control o un BMS VE.Bus ed ora non è più collegato, l’interfaccia Canbus lo ricorda. Pertanto, anche dopo aver rimosso tali accessori, l’interruttore on/off sarà sempre disattivo. Sfortunatamente non è possibile cancellare questa memoria da soli, ma dovete contattarci affinché vi aiutiamo.
19.2.2. D2: È necessario un BMV per vedere correttamente lo stato di carica della batteria?
Dipende. Per i dettagli consultare il capitolo Stato di carica della batteria (SoC) .
19.2.3. D3: Non ho Internet, dove posso inserire la scheda SIM?
Il dispositivo GX non dispone di un modem 3G o 4G e quindi nemmeno di uno slot per una scheda SIM. Rivolgersi a un negozio locale e acquistare un router 3G/4G con porte Ethernet. Ulteriori informazioni nel link del blog qui sotto e in particolare nella sezione dei commenti, dato che altri utenti provano apparecchiature diverse:
https://www.victronenergy.com/blog/2014/03/09/off-grid-color-control-gx-to-vrm-portal-connectivity/
19.2.4. D4: Posso collegare sia un Dispositivo GX che un VGR2/VER al Multi/Inverter/Quattro?
No. Inoltre, invece di questa combinazione, si consiglia di utilizzare il Venus GX e di aggiungere un router mobile 3G/4G o simile. Vedere Connettività internet.
19.2.5. D5: Posso collegare vari Venus GX a un Multi/Inverter/Quattro?
No.
19.2.6. D6: Le letture della corrente (ampere) o della potenza del mio dispositivo sono erronee. VGX
Alcuni esempi sono:
So che un carico assorbe 40 W dal Multi, ma il VGX mostra 10 W o anche 0 W.
La lettura dice che il Multi alimenta un carico di 2000 W quando si trova in modalità inverter, ma la batteria sta ricevendo solo 1850 W. Da dove escono questi 150 W?
La risposta generale è: i Multi e i Quattro sono strumenti di misurazione, ma inverter/caricabatterie, e le misurazioni mostrate sono solo indicative.
Più in dettaglio, esistono varie cause che portano a letture inesatte:
Parte della potenza sottratta alla batteria dall’inverter si perde nell’inverter stesso, convertita in calore: perdite di efficienza.
Il Multi non misura veramente la potenza assorbita dalla batteria. Misura la corrente all’uscita dell’inverter e poi suppone la potenza che può assorbire la batteria.
Watt contro VA: in base alla versione del firmware del Multi/Quattro e a quella del VGX, state vedendo la misurazione in VA (il risultato del calcolo tensione CA * corrente CA) o in Watt. Per vedere i WATT nel VGX, aggiornare il VGX all’ultima versione (v1.21 o successiva). Assicurarsi altresì che la versione del firmware del Multi supporti la lettura in Watt: le versioni minime necessarie sono xxxx154, xxxx205 e xxxx300.
I Multi/Quattro collegati al VGX tramite interfaccia VE.Bus a VE.Can mostreranno sempre VA, non (ancora) Watt.
Se nel Multi/Quattro è caricato un assistente del sensore di corrente e non sono collegati sensori, la lettura mostrerà valori di potenza/kWh non validi.
Se nel Multi/Quattro è caricato un assistente del sensore di corrente, assicurarsi di aver impostato correttamente la posizione e che la scala corrisponda ai DIP switch nel sensore stesso.
Un assistente del sensore di corrente misura e mostra VA, non Watt.
Note relative a sistemi con varie unità in parallelo:
VGX le versioni precedenti alla v1.20 utilizzano la potenza e la corrente indicate dal master di una fase e lo moltiplicano per il numero di dispositivi in tale fase. Dalla versione v1.20 in poi, i valori di tutti i dispositivi sono sommati per fase, pertanto dovrebbero essere più precisi.
Ciò ha rivelato un bug nel firmware del Multi, quando questo funziona in parallelo. La Ccgx v1.21 aggira tale bug ritornando al comportamento originale quando lo rileva nella versione di un firmware. Per ottenere letture più accurate, aggiornare il Multi. Il bug è stato eliminato nelle versioni del firmware VE.Bus xxxx159, xxxx209, xxxx306. Tali firmware sono usciti il 17 febbraio del 2015.
Anche le versioni firmware del Multi a partire dalla 26xx207/xxxx300 possono congelare i valori della Potenza in un determinato momento.
Consigli per evitare problemi di misurazione:
Non collegare il VEConfigure mentre sia collegato il VGX
Il VE.Bus non è un sistema 100 % plug and play: se si scollega il VGX da un Multi e lo si collega molto velocemente a un altro, potrebbe dare valori erronei. Per assicurarsi che ciò non accada, utilizzare l’opzione “rileva nuovamente sistema”, che si trova nel menù Multi/Quattro del VGX.
19.2.7. D7: Nel menù appare una voce “Multi” invece del nome del prodotto VE.Bus
Un sistema VE.Bus può essere spento completamente, comprese le sue comunicazioni. Se si spegne un sistema VE.Bus e poi si ripristina il VGX, il VGX non potrà ottenere i nomi dei prodotti dettagliati e, al loro posto, mostra “Multi”.
Per ottenere nuovamente il nome corretto, entrare nel menù Multi del VGX e impostare Scambia menù su On o, se è presente un Digital Multi Control, impostare l’interruttore fisico su On. Tenere presente che, quando è presente un BMS, la procedura summenzionata funziona solo se si trova entro le tensioni operative della batteria.
19.2.8. D8: Nel menù appare una voce “Multi”, ma non è collegato alcun Inverter, Multi o Quattro
Se un VGX ha visto in qualche occasione un VE.Bus BMS o un Digital Multi Control (DMC), li ricorderà finché non verrà avviato “Rileva nuovamente sistema” dal menu del VGX. Trascorso un minuto, riavviare il VGX: Impostazioni → Generale → Riavvia.
19.2.9. D9: Perché quando inserisco l’indirizzo IP del Venus GX nel mio browser vedo una pagina web che dice Hiawatha?
Il nostro intento è quello di mettere a disposizione un sito web nel quale possiate cambiare le impostazioni e vedere lo stato della corrente. Se tutto funziona come vorremmo, dovrebbe esserci una versione completamente funzionale del Portale VRM online, ma che funziona localmente nel Venus GX. Ciò consente a chi non possiede una connessione internet o possiede una connessione intermittente di usufruire delle stesse caratteristiche e funzionalità.
19.2.10. D10: Ho vari Caricatori solari MPPT 150/70 che funzionano in parallelo. Di quale di questi vedrò lo stato del relè nel menù del VGX?
Di uno qualsiasi.
19.2.11. D11: Quando dovrebbe impiegare un aggiornamento automatico?
Le dimensioni del download generalmente sono di circa 90MB. Dopo il download, si dovranno installare i file e ciò può tardare fino a 5 minuti.
19.2.12. D12: Ho un VGR con IO Extender, come posso sostituirlo con un Venus GX?
Non è ancora possibile sostituire la funzionalità IO Extender.
19.2.13. D13: Possono utilizzare il VEConfigure remoto, come per il VGR2?
Sì, vedere il manuale VE Power Setup
19.2.14. D14: Il Pannello Blue Power può essere alimentato tramite la rete VE.Net, posso fare lo stesso con il Venus GX?
No, un Venus GX deve essere sempre alimentato a parte.
19.2.15. D15: Che tipo di rete si usa per il Venus GX (porte TCP e UDP)?
Fondamenti:
Il Venus GX deve avere un indirizzo IP valido, nonché un server e un gateway DNS funzionanti, ottenuti per difetto da un server DHCP. È anche possibile eseguire la configurazione manuale.
Porta 53 DNS UDP e TCP
NTP (sincronizzazione ora) UDP porta 123. NTP utilizza un pool di server fornito da ntp.org, quindi questo si connetterà a un'ampia varietà di server.
Portale VRM:
I dati vengono trasmessi al portale VRM tramite richieste HTTPS POST e GET all'indirizzo http://ccgxlogging.victronenergy.com sulla porta 443. Nel menu è presente un'opzione che consente di utilizzare piuttosto HTTP, porta 80. Si noti che in questo caso i dati sensibili, come le chiavi di accesso relative alla Consolle Remota, verranno comunque inviati tramite HTTPS/443.
Aggiornamenti del firmware:
Il VGX si collega a https://updates.victronenergy.com/ nella porta 443.
Assistenza remota e Consolle Remota nel VRM:
Quando una o entrambe queste caratteristiche sono attive, si stabilisce una connessione SSH inversa in uscita verso supporthosts.victronenergy.com. La registrazione supporthosts.victronenergy.com deriva in vari indirizzi IP e il DNS utilizza la Geo-Localizzazione per derivarla al server più vicino. Questa connessione SSH in uscita prova varie porte: porta 22, porta 80 oppure porta 443 e utilizza la prima che funzioni. Se dovesse perdere la connessione, le riproverà tutte un’altra volta.
Per utilizzare queste caratteristiche non sono necessari inoltri porta o altre configurazioni del router Internet.
Nella sezione FAQ si trovano ulteriori informazioni sulla caratteristica Assistenza Remota.
Ulteriori informazioni sulla risoluzione dei problemi della Consolle Remota nel VRM sono disponibili qui: Consolle Remota su VRM - Risoluzione dei problemi.
Comunicazione bidirezionale (Remote VEConfigure e aggiornamenti da remoto del Firmware):
Pre-v2.20: Utilizza HTTPS (porta 443) per i server Pubnub
v2.20 e successive: si collega a mqtt-rpc.victronenergy.com nella porta 443 e si collega anche alla fattoria di server mqtt{1 to 128}.victronenergy.com. Per ulteriori informazioni, vedere questo documento.
MQTT su LAN:
Quando è attivo, si avvia un intermediario locale MQTT, che accetta le connessioni TCP nella porta 8883 (SSL) e 1883 (Testo semplice).
Il VGX cercherà anche di collegarsi ai server cloud MQTT di Victron. Tale connessione utilizza sempre SSL e la porta 8883.
Consolle Remota su LAN:
La Consolle Remota su LAN richiede la porta 80 (piccolo sito web ospitato nel dispositivo GX). Richiede anche la porta 81, che è la porta di ricezione per il tunnel del websocket a VNC.
Modbus-TCP:
Quando è attivo, il server Modbus TCP ascolta tramite la porta normalmente assegnata al Modbus TCP, che è la 502.
Accesso Root SSH:
Porta 22 - vedere la documentazione sull'accesso root di Venus OS.
Questa è una caratteristica degli sviluppatori del software.
19.2.16. D16: Qual ‘e la funzionalità della voce del menù Assistenza remota (SSH) nel menù Ethernet?
Se attivo, il Venus GX aprirà una connessione SSH verso il nostro server sicuro, con un tunnel inverso di ritorno al Venus GX. Tramite questo tunnel gli ingegneri di Victron possono accedere al Venus GX ed eseguire l’assistenza remota. Ciò funziona se il Venus GX è installato con una connessione internet. La connessione funzionerà persino se installata dietro un firewall.
La connessione SSH sarà in uscita, sulla porta 80, 22 o 443 di supporthosts.victronenergy.com, che si risolve in vari indirizzi IP e dipende dalla vostra posizione. La funzionalità di assistenza remota è disattivata per difetto.
19.2.17. D17: Nell’elenco non vedo l’assistenza per i prodotti VE.Net, si attiverà in futuro?
No.
19.2.18. D18: Quanti dati utilizza il Venus GX?
L’utilizzo di dati dipende in gran misura dalla quantità di prodotti collegati e dal comportamento e uso di tali prodotti. Le misurazioni a continuazione sono puramente indicative e sono prese da un sistema con un VGX, un Multi, un BMV e un MPPT. Intervallo di registro impostato su 15 minuti. Se avete un piano dati costoso, attivate qualche limite di sicurezza.
Consumo dati mensile:
Registrazione VRM: 15 MB download, 45 MB upload
Assistenza remota: 22 MB download, 40 MB upload
Ricerca aggiornamenti: 8 MB download, 0.3 MB upload (Non comprende l’aggiornamento)
Comunicazione bidirezionale: 26 MB download, 48 MB upload
I megabyte riportati non comprendono il download dell’aggiornamento del firmware del Venus GX. Gli aggiornamenti del firmware da 60 MB sono abbastanza comuni.
19.2.19. D19: Quanti Sensori di Corrente CA posso collegare a un sistema VE.Bus?
Il limite massimo attuale è di 9 sensori (dalla versione v1.31 del Venus GX). Tenere presente che ognuno di esse deve essere configurato separatamente tramite un assistente nel Multi o Quattro al quale è cablato.
19.2.20. D20: Problemi inerenti il mancato avvio del Multi quando è collegato il VGX/Precauzioni quando si alimenta il VGX da un morsetto AC-out di un Inverter, Multi o Quattro VE.Bus.
Assicurarsi che il dispositivo GX e il MultiPlus possiedano l’ultima versione del firmware.
Se si alimenta il VGX da un adattatore CA collegato alla porta AC-out di qualsiasi prodotto VE.Bus (Inverter, Multi o Quattro), si può verificare un blocco quando i prodotti VE.Bus si spengono per qualsiasi motivo (dopo qualsiasi guasto operativo o durante un black start). I dispositivi VE.Bus non si avvieranno finché il VGX non sia alimentato, ma il VGX non si avvierà finché non è alimentato. Vedere le FAQ per ulteriori informazioni a questo riguardo.
Tale blocco può essere rettificato staccando brevemente l’alimentazione il cavo VE.Bus del VGX: si osserverà che i prodotti VE.Bus inizieranno immediatamente ad avviarsi.
Tale blocco si può evitare in due modi:
Alimentare il VGX con la batteria; o
Tagliare il pin 7 del cavo VE.Bus collegato al VGX

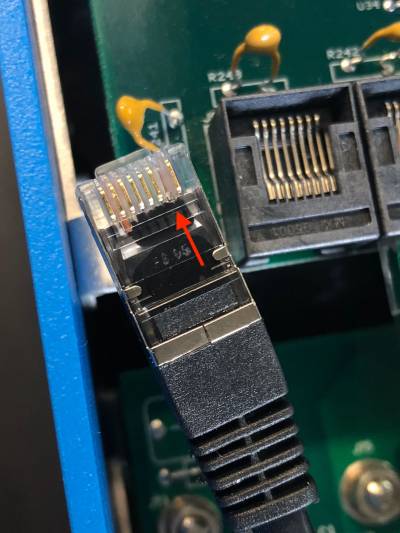

Tagliando/rimuovendo il pin 7 del cavo VE.Bus al VGX (marrone/bianco secondo la codifica dei colori standard dei cavi Ethernet RJ45), i prodotti VE.Bus possono avviarsi senza attendere che si avii prima il VGX.
Tenere presente che, quando si utilizza una batteria Redflow ZBM2/ZCell, il pin 7 deve essere tagliato anche se il VGX è alimentato in CC, al fine di evitare lo stesso blocco nel momento in cui il cluster della batteria Redflow si trovi a 0 % SoC.
 |
Lo svantaggio di tagliare il pin 7 è che lo spegnimento del dispositivo VE.Bus sarà meno efficace: sebbene smetta di caricare e invertire, rimarrà in modalità standby, pertanto assorbendo più corrente dalla batteria che se il pin 7 fosse stato lasciato al suo posto. Generalmente ciò influisce solamente sui sistemi Marittimi o del Settore Automobilistico, nei quali è normale spegnere il dispositivo VE.Bus. Per tali tipi di sistemi raccomandiamo di non tagliare il pin 7, ma di alimentare il VGX dalla batteria.
19.2.21. D21: Adoro Linux, la programmazione, Victron e il VGX. Posso fare altro?
Certo che potete! Il nostro intento è quello di distribuire praticamente tutti i codici come open source, ma non ci siamo ancora arrivati. Ciò che possiamo offrire attualmente è che molte parti del software siano in script o in altre lingue non precompilate, come Python e QML, e, di conseguenza, disponibili per il vostro Venus GX e facili da cambiare. La password root e ulteriori informazioni sono disponibili qui.
19.2.22. D22: Come cambio il logo
Digitare il seguente indirizzo nel browser web di un dispositivo collegato alla stessa rete. Utilizzare questo indirizzo come modello: http://[ip-here]/logo.php (inserendo l'indirizzo IP del dispositivo tra le parentesi quadre). L'indirizzo IP può essere trovato in Impostazioni → Ethernet o WiFi. Una volta caricata la pagina, scegliere un file immagine dal dispositivo. Riavviare il VGX.
19.2.23. D23: Il Multi si riavvia continuamente (ogni 10 sec)
Verificare il collegamento dell'interruttore remoto sul PCB di controllo del Multi. Dovrebbe esserci un ponte di fili tra il morsetto sinistro e quello centrale. Il VGX commuta una linea che attiva l'alimentazione del quadro di comando del Multi. Trascorsi 10 secondi questa linea viene rilasciata e il Multi dovrebbe prendere il controllo. Quando il collegamento dell'interruttore remoto non è cablato, il Multi non è in grado di assumere la propria alimentazione. Il VGX riprova, il Multi si avvia e dopo 10 secondi si arresta, e così via.
19.2.24. D24: Cos’è l’Errore #42?
Se il dispositivo GX mostra un Errore #42: Guasto dell’hardware, significa che la memoria flash del dispositivo è corrotta. Di conseguenza, le impostazioni non saranno salvate (il riavvio ripristina le impostazioni predefinite) e sorgeranno altri problemi.
Questo errore non può essere risolto in loco o essere riparato dal relativo dipartimento. Contattare il venditore per una sostituzione.
Le versioni del firmware fino alla v2.30 non mostrano l’errore. Dalla v2.30 è visibile nello stesso dispositivo (nel GUI) e nel Portale VRM.
19.2.25. Q25: Il mio dispositivo GX si riavvia da solo. Cosa causa questo comportamento?
Esistono diversi motivi per cui un dispositivo GX può riavviarsi da solo.
Una delle cause più comuni è la perdita di comunicazione con il portale online VRM.
Tuttavia, questo è vero solo se l'opzione "Riavvia il dispositivo in assenza di contatto" (disattivata per difetto) è stata attivata nelle impostazioni del portale online VRM. Se non si verifica alcun contatto con il portale VRM per il periodo di tempo impostato in "Ritardo di ripristino in assenza di contatto", il dispositivo GX si riavvia automaticamente. Questo processo viene ripetuto finché non viene ripristinata la comunicazione con il portale VRM. Vedere anche il capitolo Registrazione dati nel VRM - Watchdog di rete: riavvio automatico.
Verificare la connessione di rete tra il dispositivo GX e il router. Vedere Risoluzione dei problemi di registrazione dei dati.
Utilizzare preferibilmente una connessione Ethernet tra il dispositivo GX e il router.
Le connessioni tethered o hotspot, ad esempio con un telefono cellulare, non sono affidabili e spesso si interrompono o non ripristinano automaticamente la connessione una volta persa. Pertanto, non è consigliabile.
Altri motivi comuni che causano il riavvio automatico del dispositivo GX sono:
Sovraccarico del sistema (CPU, memoria o entrambi).
Per rilevare in modo affidabile un sovraccarico del sistema, nel VRM è disponibile il parametro Tempo del ciclo completo D-Bus (RTT). Vedere l'immagine qui sotto per sapere come configurare il VRM.
Un valore RTT compreso tra 1 e 100 ms va bene, sebbene 100 ms sia già abbastanza alto.
I picchi di RTT che si verificano di tanto in tanto non sono un problema. Il superamento permanente dei 100 ms è un problema e richiede ulteriori indagini.
Se la causa è un sovraccarico del sistema, esistono due soluzioni:
Scollegare i dispositivi per ridurre il carico, con i relativi svantaggi.
Oppure sostituire il dispositivo GX con uno più potente. Tra i prodotti offerti attualmente (vedere la nostra gamma di prodotti GX Victron), il Cerbo GX e il Cerbo-S GX sono (molto) più potenti del CCGX e del Venus GX.
Nota
Un riavvio occasionale non causa alcun danno alla longevità o alle prestazioni del sistema. L'effetto principale è il disturbo (temporaneo) del monitoraggio.
Come creare un widget personalizzato nel portale VRM per leggere il tempo del ciclo completo del D-Bus:
Collegarsi al portale VRM mediante un browser.
Cliccare sulla scheda Avanzate nel menù sulla sinistra.
Cliccare sull’icona widget nell’angolo in alto a destra.
Scorrere fino a Widget personalizzato e cliccare su di esso per creare un nuovo widget personalizzato.
Assegnargli un nome appropriato, scegliere "Gateway" dall'elenco in Seleziona dispositivo e poi "Tempo del ciclo completo D-Bus" in Seleziona parametro.
Dopo aver cliccato sul pulsante Salva, il nuovo widget apparirà nella scheda Avanzate.
Suggerimento: Mantenere il periodo di tempo da esaminare il più piccolo possibile per ottenere un'alta risoluzione del tempo del ciclo completo.
19.2.26. Nota riguardo GPL
Il software di questo prodotto contiene dei software protetti da diritti di autore, registrati da GPL. Possiamo fornirvi il relativo codice sorgente per un periodo di tre anni, a decorrere dall’ultimo invio di questo prodotto da parte nostra.
