16. Ingressi digitali
Gli ingressi digitali del Venus GX appaiono nella Panoramica delle connessioni.
Tutti i canali di ingresso digitali sono accessibili tramite la presa RJ12 sita sul lato. Questa è disponibile per il cablaggio autonomo da parte dell'utente/installatore.
16.1. Dettagli di cablaggio
Gli ingressi non sono isolati. Funzionano su livelli 3V3 e possono sopportare un ingresso fino a 5 V. Ogni ingresso possiede un resistore pull-up da 10 k a 3V3. Raccomandiamo di cablarlo a un relè potenzialmente libero oppure di aprire l’uscita collettore/accoppiatore ottico.
 |

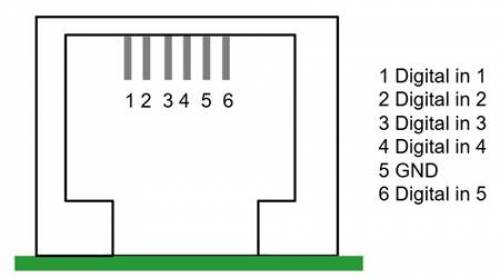

RJ12 pinout | Ingresso |
|---|---|
pin1 | input1 |
pin2 | input2 |
pin3 | input3 |
pin4 | input4 |
pin5 | gnd |
pin6 | input5 |
16.2. Configurazione
Ogni ingresso digitale può essere configurato come parte di un certo numero di sensori predefiniti, che possono anche essere configurati come allarmi.
Le possibili funzioni programmabili sono:
Funzione | Stati |
|---|---|
Contatore impulsi | N/A |
Allarme porta | Aperta/Chiusa |
Pompa sentina | On/Off |
Allarme sentina | Ok/Allarme |
Allarme antifurto | Ok/Allarme |
Allarme antifumo | Ok/Allarme |
Allarme antincendio | Ok/Allarme |
Allarme CO2 | Ok/Allarme |
Generatore | Avviato/Arrestato |
La funzione di ogni ingresso può essere configurata nella Consolle Remota, entrando in Impostazioni → I/O → Ingressi Digitali.
Dopo aver configurato l’ingresso come desiderato, apparirà assieme agli altri dispositivi.
Altri parametri relativi a tale funzioni possono essere configurati entrando nel menù del dispositivo e selezionando Configurazione.
Per i contatori di impulsi si possono configurare unità, moltiplicatore (il volume rappresentato da ogni impulso) e azzerare il contatore.
Nei sensori e negli allarmi, si può decidere se l’ingresso debba essere trattato come una condizione di allarme, se le etichette debbano essere invertite e se i livelli logici debbano essere invertiti.
Per scambiare le etichette attaccate all’allarme, impostare Invertito su on.
Se un un ingresso logico basso (0 V) deve essere considerato come condizione positiva, impostare “Allarme logico invertito” su on.
16.3. Lettura degli ingressi digitali tramite Modbus TCP
I valori/stati degli ingressi digitali sono disponibili sul Modbus TCP. Per maggiori dettagli, scaricare una copia del documento "Elenco registri Modbus-TCP" dal nostro sito web. E consultare le FAQ sul Modbus-TCP nel Manuale Modbus-TCP GX.
