Victron Energy Autotransformer

3. Installation

In diesem Abschnitt:

3.1. Überlegungen zur Installation

Stellen Sie sicher, dass der Autotransformer unter den richtigen Betriebsbedingungen verwendet wird. Betreiben Sie das Gerät niemals in nasser oder staubiger Umgebung. Der Autotransformer ist nach IP21 eingestuft.

Sorgen Sie dafür, dass um das Gerät herum immer genügend Freiraum für die Belüftung vorhanden ist (10 cm oder 4 Zoll) und dass die Lüftungsöffnungen nicht blockiert werden. Siehe Spezifikationstabelle für Maße in Abschnitt 4.

Installieren Sie das Gerät in brandsicherer Umgebung. Stellen Sie sicher, dass keine brennbaren Chemikalien, Plastikteile, Vorhänge oder andere Textilien in unmittelbarer Nähe sind.

3.2. Montage

Bringen Sie die Wandaufhängung mit den mitgelieferten Befestigungselementen in der gewünschten Position an, gegebenenfalls unter Verwendung einer Wasserwaage. Setzen Sie den Autotransformer auf die Wandaufhängung und ziehen Sie ihn nach unten, damit er gut sitzt. Bringen Sie die Befestigungselemente in den 2 Löchern am unteren Teil des Gehäuses an.

Der Autotransformer kann in jeder beliebigen Ausrichtung montiert werden. Beachten Sie, dass die vertikale Position die optimale Ausrichtung ist, da sie eine maximale Wärmeableitung und einen einfachen Zugang zur Klemmenleiste bietet.

3.3. Verkabelung

Der Autotransformer verfügt über mehrere mögliche Konfigurationsoptionen und muss daher korrekt installiert werden, um das gewünschte Ergebnis zu erzielen. Die Anschlussklemme kann bei bestimmten Anwendungen als Eingang verwendet werden, bei anderen Anwendungen dient die Klemme als Ausgang.

Entfernen Sie die Abdeckung, indem Sie die 4 Befestigungselemente an allen vier Ecken entfernen. Entfernen Sie vorsichtig die Abdeckung der Vorderseite und achten Sie dabei auf die 3 LED-Statusleuchten.

Siehe Diagramme in den Abschnitten 2.3.1 bis 2.3.4 für die Platzierung von Leitern gemäß der gewünschten Konfiguration.

3.4. Kabelkanal

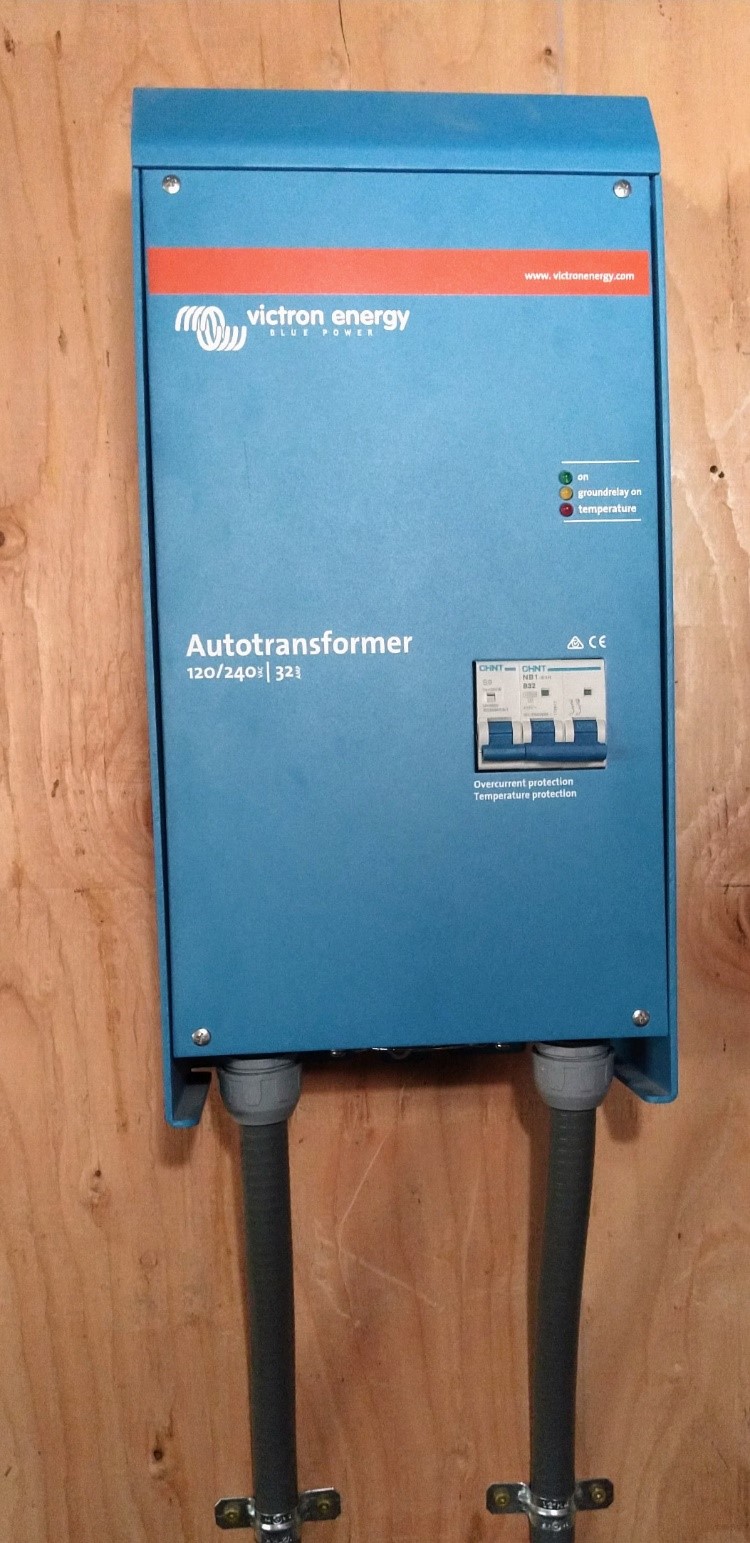

Beide Modelle des Autotransformers können bei Bedarf mit einem Kabelkanal ausgestattet werden. Für das 32 A-Modell entfernen Sie die mitgelieferten Kabelverschraubungen/Zugentlastungen und ersetzen sie durch 1/2" (0,5 Zoll) oder ¾" (0,75 Zoll) Rohrverschraubungen. Siehe Abbildung unten. Für das 100 A-Modell sind größere Kabelverschraubungen erforderlich.
