3. Instalação
3.1. Considerações sobre a instalação
Certifique-se de que o autotransformador é utilizado em condições de funcionamento adequadas. Não o utilize num ambiente húmido ou poeirento. Este autotransformador possui uma classificação A IP21.
Certifique-se de que existe espaço suficiente em redor do equipamento para a ventilação (10 cm ou 4 in) e de que os orifícios de ventilação não estão bloqueados. Consulte as dimensões na tabela de especificações na Seção 4.
Instale o equipamento num ambiente resistente ao calor. Certifique-se de que não existem produtos químicos, peças de plástico, cortinas ou outros têxteis na proximidade do equipamento.
3.2. Montagem
Mediante a utilização de um nível, se for necessário, instale o suporte de parede na posição pretendida com os fixadores proporcionados. Coloque o AT no suporte de parede e puxe para baixo para obter um encaixe firme. Instale os fixadores nos dois orifícios proporcionados na parte inferior do invólucro exterior.
O AT pode ser montado em qualquer orientação. Tenha em conta que a posição vertical é a orientação ideal, porque tem uma dissipação do calor máxima e permite aceder facilmente à placa do terminal.
3.3. Cablagem
O Autotransformer apresenta várias opções de configuração possíveis e, portanto, deve ser instalado corretamente para proporcionar os resultados pretendidos. O bloco de terminais pode ser usado como uma entrada para determinadas aplicações, enquanto noutras aplicações, o bloco de terminais será a saída.
Retire a tampa extraindo os quatro fixadores que se encontram nos quatro cantos. Remova com cuidado a tampa frontal, tendo em conta as três luzes LED de estado.
Consulte os diagramas nas Secções 2.3.1 a 2.3.4 para obter mais informação sobre a colocação dos condutores que correspondem à configuração pretendida.
3.4. Conduta

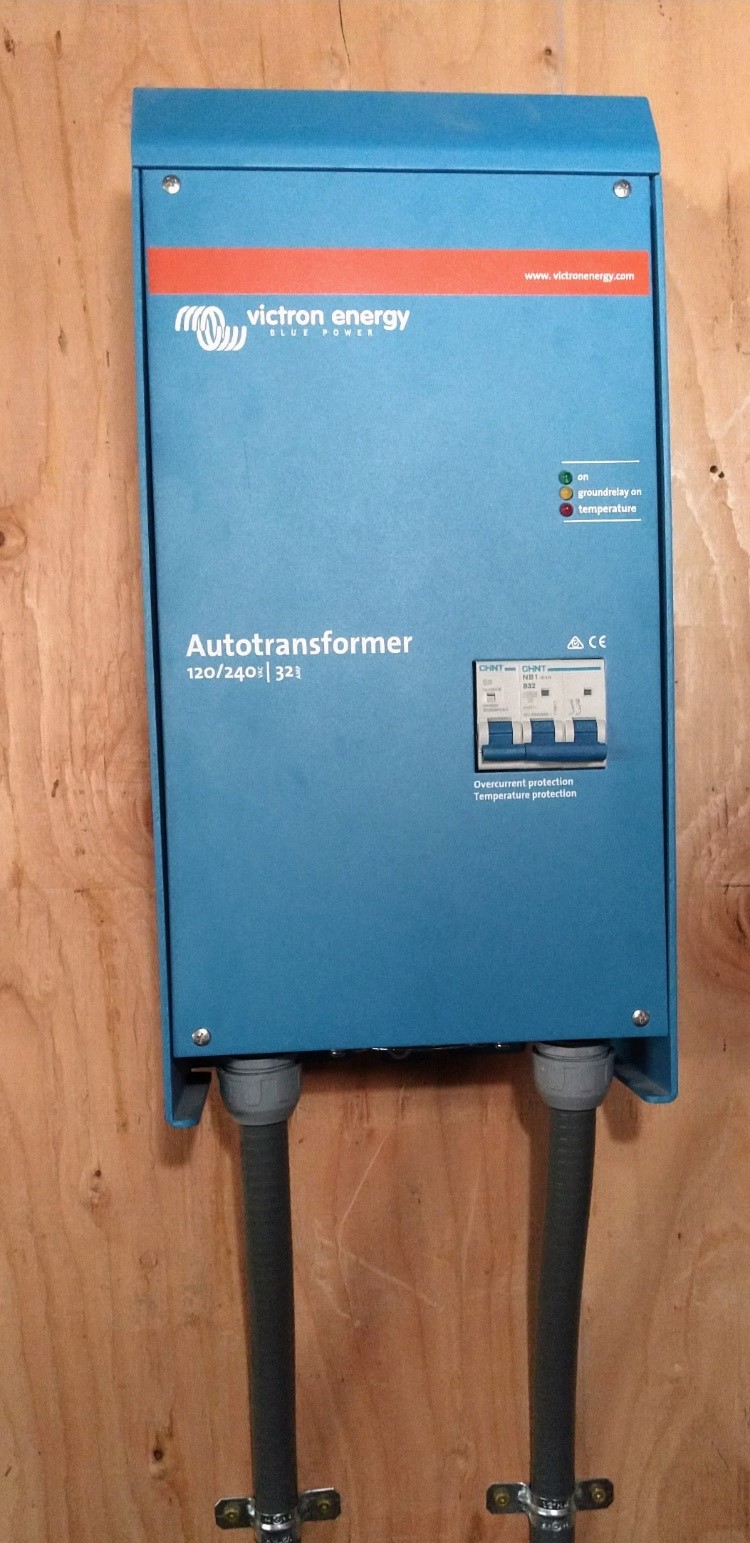

Ambos os modelos do AT podem ser equipados com uma conduta, se for necessário. No modelo 32 A, remova os bucins do cabo / alívio da tensão proporcionados e substitua-os por conexões de conduta NPT (rosca para tubos nacional) de 1/2" (0,5 in) ou ¾" (0,75 in). Consulte a ilustração abaixo. O modelo de 100 A requer conexões de conduta maiores.
 |
