Victron Energy Autotransformer

Säkerställ att Autotransformer används under korrekta användningsförhållanden. Använd aldrig produkten i fuktiga eller dammiga miljöer. AT:n är klassad som IP21.

Säkerställ att det alltid finns tillräckligt fritt utrymme runt produkten för ventilation (10 cm eller 4 tum) och att ventilationsöppningarna inte är blockerade. Se specifikationstabellen för dimensioner i avsnitt 4.

Installera produkten i en värmeskyddad miljö. Säkerställ därför att det inte finns några kemikalier, plastdelar, gardiner eller andra textilier m.m. i utrustningens omedelbara närhet.

Använd ett vattenpass vid behov och installera väggfästet i önskat läge med de medföljande hållarna. Placera AT:n på väggfästet och dra ner den så att den sitter tätt. Installera hållarna i de två hålen som finns i höljets nedre del.

AT:n kan monteras i alla riktningar. Observera att vertikalt läge är det bästa eftersom det ger bäst värmeavledning samt enkel åtkomst till uttagsplinten.

Autotransformer har flera möjliga konfigureringsalternativ och måste därmed installeras korrekt för det önskade utfallet. Kopplingsplinten kan användas som en ingång i vissa fall och som utgång i andra fall.

Ta bort höljet genom att ta bort de fyra fästena/hållarna som sitter i de fyra hörnen. Ta försiktigt bort fronten och tänk på de tre statusdioderna (LED).

Se scheman i avsnitt 2.3.1 till 2.3.4 för placering av ledare så att det överensstämmer med önskad konfigurering.

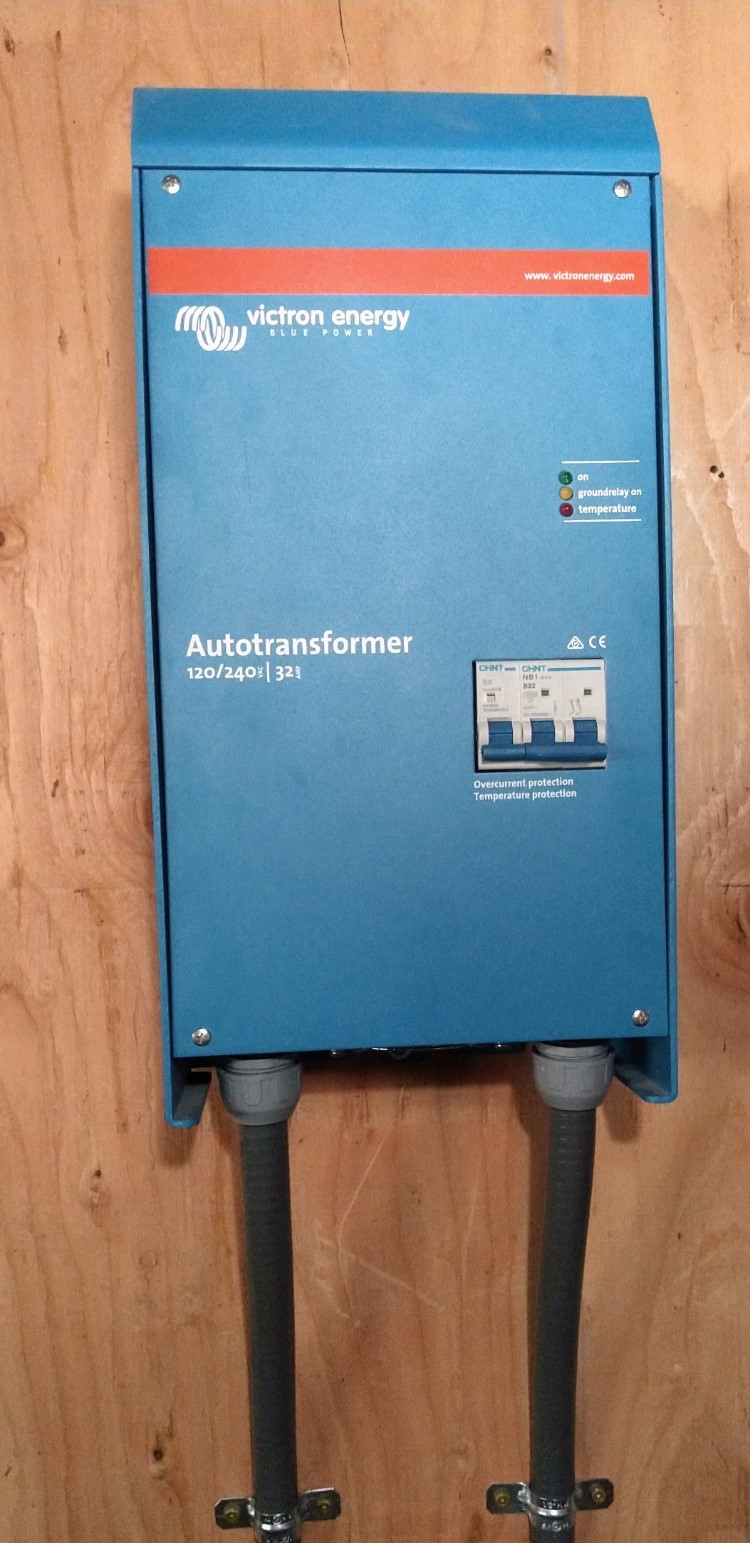

AT:ns båda modeller kan utrustas med rör vid behov. För 32 A-modellen ska du ta bort de medföljande kabelförskruvningarna/dragavlastningarna och ersätta dem med ”1/2” (5 tum) eller ”¾” (0,75 tum) NPT-kopplingar (National Pipe Thread). Se bilden nedan. 100 A-modellen kräver större rörkopplingar.
