Victron Energy Autotransformer

Autotransformer'ın doğru çalışma koşulları altında kullanıldığından emin olun. Asla ıslak veya tozlu ortamda çalıştırmayın. AT, IP21'e göre derecelendirilmiştir.

Ürünün etrafında havalandırma için yeterli alanın olmasını (10 cm veya 4 inç) ve havalandırma açıklıklarının kapatılmamasını sağlayın. Boyutlar için Bölüm 4'teki spesifikasyon tablosuna bakın.

Ürünü, ısıdan etkilenmez bir ortama yerleştirin. Donanımın yakın çevresinde kimyasal malzemeler, plastik parçalar, perdeler veya benzeri diğer tekstil ürünleri bulunmamasına dikkat edin.

Gerekirse bir terazi kullanarak, duvar askısını verilen bağlantı elemanlarıyla istenen konuma takın. AT'yi duvar askısına yerleştirin ve tam oturması için aşağı çekin. Bağlantı elemanlarını muhafazanın alt kısmında sağlanan 2 deliğe takın.

AT herhangi bir yönde monte edilebilir. Dikey konumun, maksimum ısı dağılımı ve terminal kartına kolay erişim sağlaması nedeniyle en uygun yönlendirme olduğunu unutmayın.

Autotransformerün birkaç olası yapılandırma seçeneği vardır ve bu nedenle istenen sonuç için doğru şekilde kurulmalıdır. Terminal bloğu belirli uygulamalar için giriş olarak kullanılabilir ve diğer uygulamalarda terminal bloğu çıkış olarak kullanılır.

Dört köşede bulunan 4 bağlantı elemanını sökerek kapağı çıkarın. Ön kapağı 3 LED durum ışığını göz önünde bulundurarak dikkatlice çıkarın.

İstenen yapılandırmaya karşılık gelen iletkenlerin yerleştirilmesi için Bölüm 2.3.1 ila 2.3.4'teki şemalara bakın.

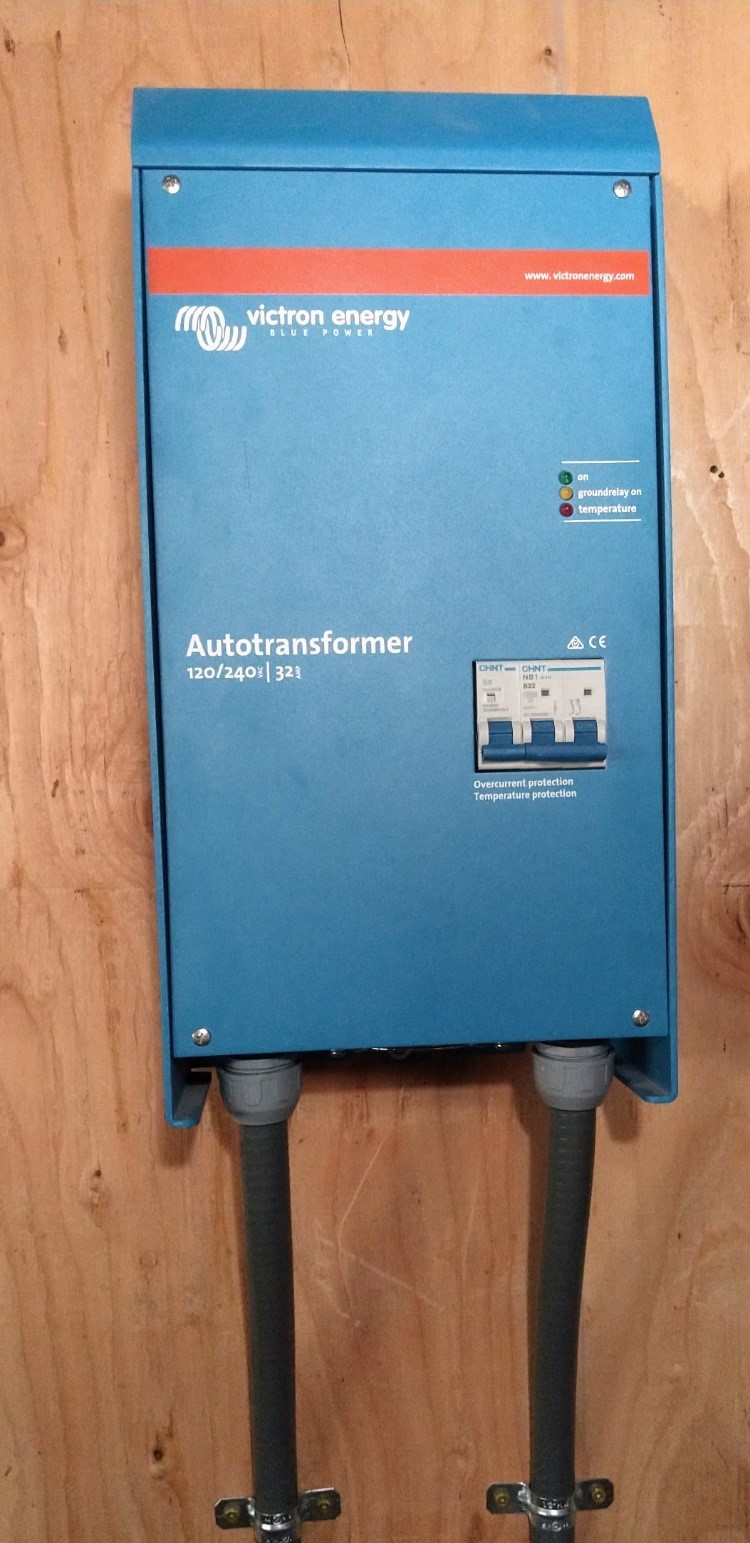

AT'nin her iki modeline de gerektiğinde kanal takılabilir. 32 A modeli için birlikte verilen kablo rakorlarını/gergi azaltıcıları çıkarın ve 1/2 inç (0,5 inç) veya ¾ inç (0,75 inç) NPT (Ulusal Boru Dişi) kablo parçaları ile değiştirin. Aşağıdaki çizime bakın. 100 A modeli için daha büyük kanal parçaları gerekecektir.
