Victron Energy Autotransformer

3. Installatie

In deze sectie:

3.1. Installatie overwegingen

Zorg ervoor dat de Autotransformer gebruikt wordt onder de juiste bedrijfsomstandigheden. Gebruik het nooit in een vochtige of stoffige omgeving. De AT is geclassificeerd volgens IP21.

Zorg ervoor dat er altijd voldoende vrije ruimte rond het product is voor ventilatie (10 cm of 4 inch), en dat ventilatieopeningen niet geblokkeerd zijn. Raadpleeg specificatietabel voor afmetingen in rubriek 4.

Installeer het product in een hittebestendige omgeving. Zorg er daarom voor dat er geen chemicaliën, kunststof onderdelen, gordijnen of ander textiel enz. is in de onmiddellijke nabijheid van het materiaal.

3.2. Montage

Gebruik indien nodig een waterpas en installeer de muurbevestiging in de gewenste positie met de meegeleverde bevestigingsmiddelen. Plaats AT op de muurbevestiging en trek omlaag voor een goede pasvorm. Installeer schroeven in de 2 gaten in het lagere deel van de behuizing.

De AT kan in elke stand gemonteerd worden. Houd er rekening mee dat de verticale positie de optimale stand is omdat er dan maximale hitteverspreiding mogelijk is en makkelijke toegang tot de aansluitklemmen.

3.3. Aansluiten

De Autotransformer heeft meerdere mogelijke instellingsopties en moet daarom juist geïnstalleerd worden voor het gewenste resultaat. Het aansluitklemmenblok kan gebruikt worden als ingang voor bepaalde toepassingen, en in andere toepassingen wordt het aansluitklemmenblok gebruikt als uitgang.

Verwijder het deksel door 4 bevestigingen in alle vier de hoeken te verwijderen. Verwijder voorzichtig het deksel, en houd rekening met de 3 LED-statuslichten..

Raadpleeg schema's in rubrieken 2.3.1 tot en met 2.3.4 voor de plaatsing van geleiders die overeenstemmen met de gewenste toepassing.

3.4. Buis

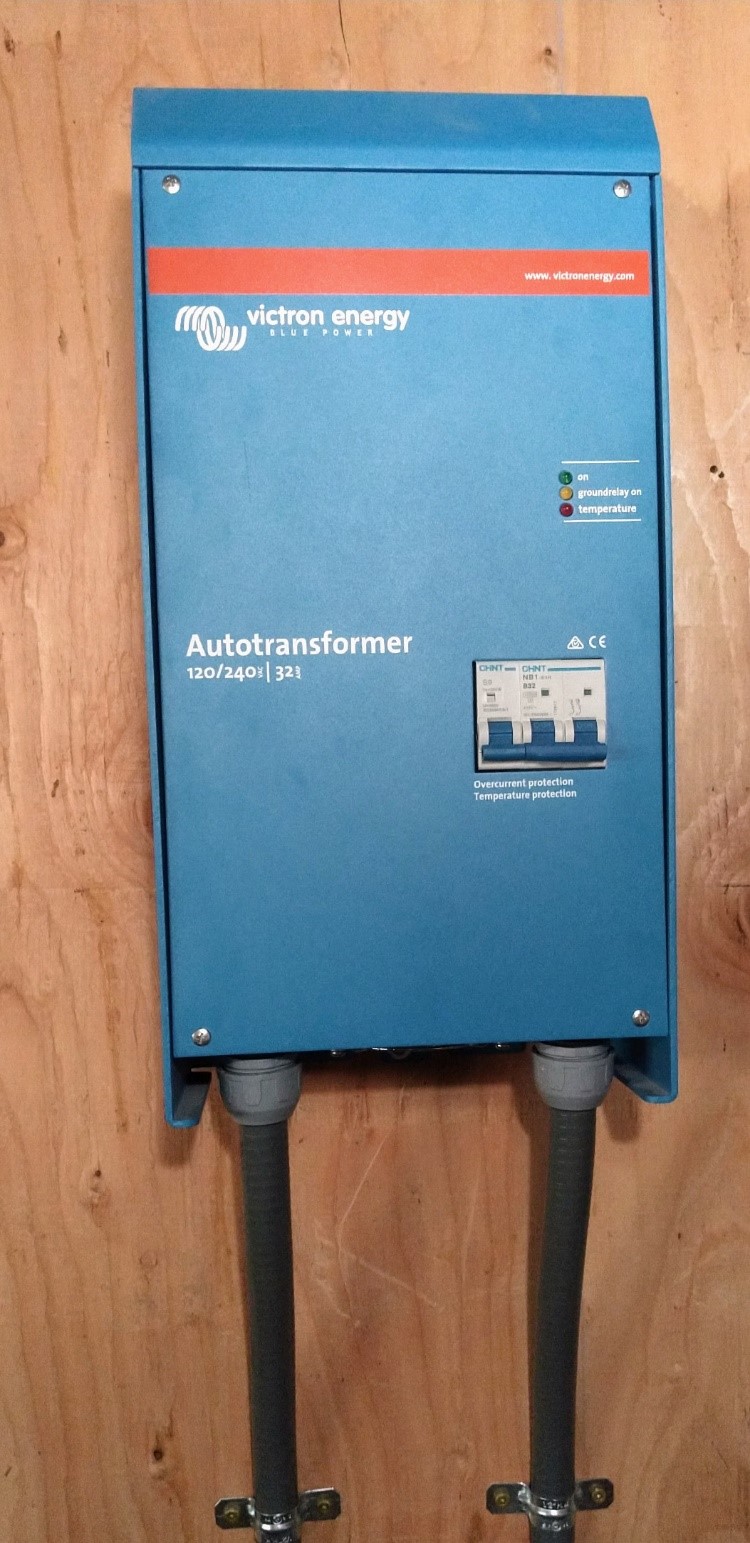

Beide modellen van de AT kunnen indien vereist met een buis uitgerust worden. Verwijder voor het 32 A model geleverde wartels/trekontlasting en vervang deze met 1/2” (.5 inch) of ¾” (.75 inch) NPT (National Pipe Thread) buissluitingen. Raadpleeg onderstaande afbeelding. Het 100 A model vereist grotere buissluitingen.
