Wewnętrzny przekaźnik w urządzeniu GX (np. Cerbo-S GX) może służyć do automatycznego uruchamiania i zatrzymywania generatora. Ten przekaźnik - lub przełącznik - może się uruchomić w wyniku spełnienia szeregu warunków zdefiniowanych przez użytkownika. W tym rozdziale określamy dostępne warunki, i wyjaśniamy działania wymagane do skonfigurowania tej przydatnej funkcji.

Więcej ogólnych informacji na temat używania generatora w połączeniu z Victron podano w rozdziale Często zadawane pytania na temat generatora MultiPlus.

W pierwszej kolejności podłącz przekaźnik do agregatu prądotwórczego. Przekaźnik znajduje się z tyłu Cerbo-S GX - a oznaczony jest jako Przekaźnik. Jeśli używasz Cerbo-S GX, obydwa przekaźniki widoczne są na dole urządzenia - tylko Przekaźnik 1 może być używany do funkcji automatycznego uruchamiania/zatrzymywania generatora.

Aby generator mógł dalej działać, a także by umożliwić jego automatyczne zatrzymanie po spełnieniu warunków automatycznego zatrzymania okablowanie pomiędzy Cerbo-S GX a generatorem musi być „stałe”.

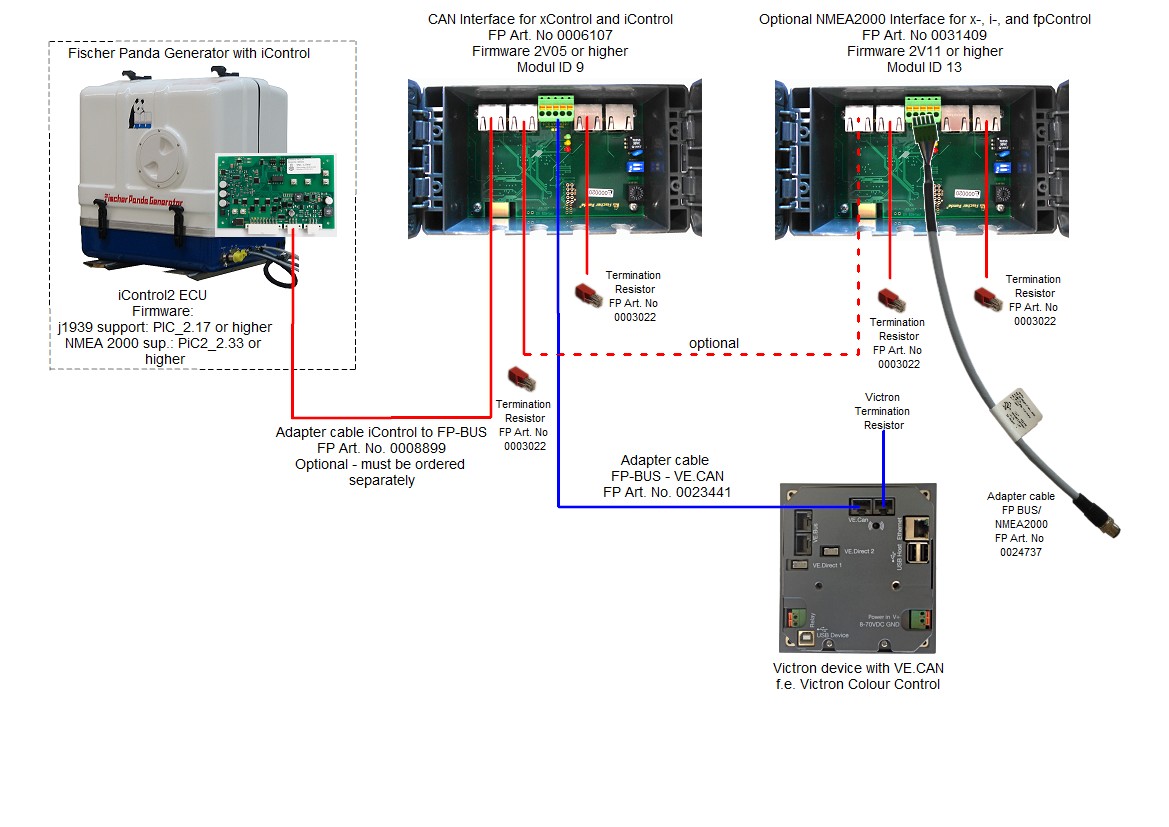

Oprócz sterowania przekaźnikiem wewnętrznym, funkcję automatycznego uruchamiania/zatrzymywania można także włączyć, aby bezpośrednio sterować obsługiwanymi generatorami Fischer Panda. Więcej informacji na temat podłączania generatorów Fischer Panda podano w rozdziale Obsługa generatora Fischer Panda niniejszej instrukcji.

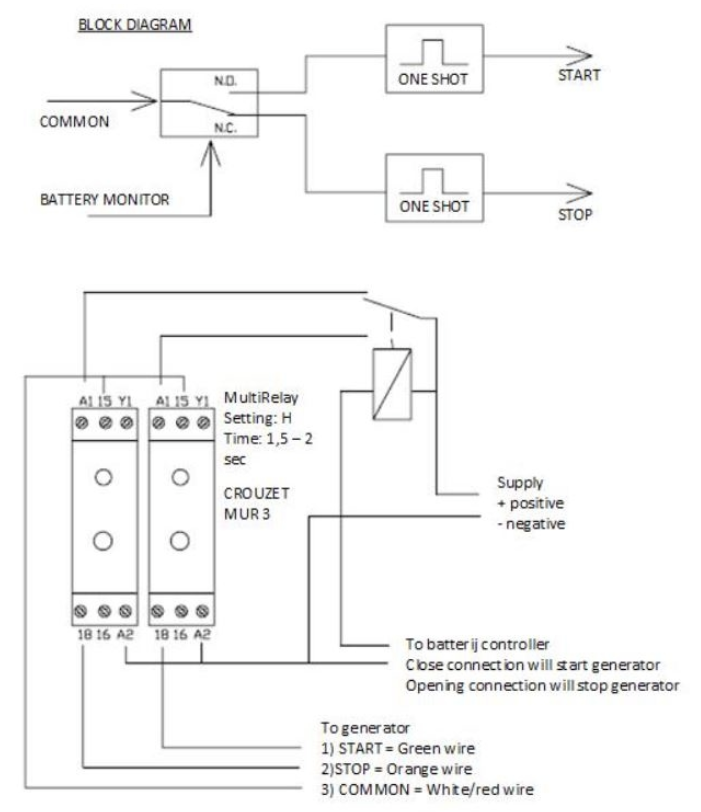

Istnieje wiele odmian okablowania po stronie generatora, a kwestię konfiguracji zdalnego uruchamiania przewodowego opisano również w instrukcji obsługi generatora.

Przejdź do: Ustawienia → Przekaźnik i ustaw opcje funkcji na Start/Stop generatora

Przekaźnik

Po włączeniu tej funkcji wszystkie ustawienia dotyczące funkcji automatycznego uruchamiania/zatrzymywania generatora znajdą się w menu głównym w sekcji: Ustawienia → Uruchomienie/zatrzymanie generatora.

Generatory Fischer Panda

Po ustawieniu Trybu wszystkie ustawienia staną się dostępne w pozycji menu Auto start/stop u dołu strony.

Chcąc dotrzeć do Warunków z menu głównego przejdź do: Ustawienia → Uruchomienie/zatrzymanie generatora → Ustawienia → Warunki

W razie utraty łączności: W przypadku zerwania łączności pomiędzy Cerbo-S GX i VE. Inwerter/ładowarka magistralna; ustawiono parametry zależne od tych informacji - wybierz jedno z poniższych działań:

Zatrzymaj generator, gdy dostępne jest zasilanie na wejściu AC: Ta opcja jest idealna do systemów rezerwowych, w których Quattro ma główne zasilanie podłączone do zacisku AC-in 1 lub AC-in 2, a generator podłączony jest do drugiego zacisku AC-in. Jeśli ta opcja jest włączona, agregat prądotwórczy nie zatrzyma się do czasu przywrócenia napięcia sieciowego po awarii sieci. Ta funkcja nie jest dostępna dla urządzeń Quattro podłączonego do VE.Can.

Użytkownik może zdefiniować następujące parametry w celu spowodowania automatycznego uruchomienia/zatrzymania generatora:

(*Zmierzona tutaj wartość jest całkowitym poborem prądu przemiennego przez system.)

Parametry warunku mają priorytet w kolejności wskazanej powyżej. W chwili spełnienia kilku warunków jednocześnie, tylko warunek o najwyższym priorytecie zostanie wyświetlony jako aktywny. Wszystkie zaznaczone warunki poddawane są ocenie - nawet jeśli generator już działa. Gdy aktywny warunek zostanie spełniony, niespełniony parametr w warunku o niższym priorytecie sprawi, że generator będzie nadal działał.

17.6.2. Przekaźniki uruchamiane przez SoC akumulatora

Użyj wartości SoC akumulatora do uruchomienia/zatrzymania: Włącz lub wyłącz tę funkcję. Uruchom, gdy SoC akumulatora spadnie poniżej: Ustaw poziom rozładowania dla automatycznego uruchomienia. Wartość początkowa w okresie ciszy: W Okresie ciszy pożądane może być opóźnienie automatycznego uruchomienia do chwili, gdy jest to absolutnie konieczne. Jeśli zdefiniowano Okres ciszy, ustaw niższy, bardziej krytyczny poziom, przy którym następuje automatyczne uruchomienie. Zatrzymaj, gdy SoC baterii jest wyższe niż: Ustaw poziom doładowania dla automatycznego uruchomienia. Wartość zatrzymania w okresie ciszy: Jeśli zdefiniowano Okres ciszy, ustaw niższy poziom, przy którym następuje automatyczne wyłączenie, co zapewni krótszy czas pracy generatora.

17.6.3. Przekaźniki uruchamiane przez Prąd akumulatora

Użyj wartości napięcia akumulatora do uruchomienia/zatrzymania: Włącz lub wyłącz tę funkcję. Uruchom, gdy napięcie akumulatora spadnie poniżej: W sytuacji, gdy pojawia się wysokie zapotrzebowanie na prąd przemienny, które wkrótce doprowadzi do wyczerpania akumulatora, generator może zostać automatycznie uruchomiony, aby pomóc w zaspokojeniu tego zapotrzebowania. Ustaw poziom prądu, przy którym to nastąpi. Wartość początkowa w okresie ciszy: Jeśli zdefiniowano Okres ciszy, ustaw wyższą, bardziej krytyczną wartość prądu. Uruchom w chwili spełnienia warunku dla: Ustaw opóźnienie przed automatycznym uruchomieniem. Podczas uruchamiania, niektóre urządzenia prądu przemiennego pobierają krótkotrwały prąd o wysokiej wartości szczytowej. Włączenie opóźnienia przed automatycznym uruchomieniem pozwala uniknąć niepotrzebnego uruchamiania generatora. Zatrzymaj, gdy napięcie akumulatora spadnie poniżej: Ustaw prąd dla automatycznego zatrzymania. Wartość zatrzymania w okresie ciszy: Jeśli zdefiniowano Okres ciszy, ustaw wyższy poziom prądu, co zapewni krótszy czas pracy generatora. Zatrzymaj w chwili spełnienia warunku dla: Ustaw opóźnienie, aby zapewnić stabilność warunków redukcji prądu.

17.6.4. Przekaźniki uruchamiane przez Napięcie akumulatora

• Użyj wartości napięcia akumulatora do uruchomienia/zatrzymania: Włącz lub wyłącz tę funkcję.

• Uruchom, gdy napięcie akumulatora spadnie poniżej: Gdy napięcie akumulatora spadnie poniżej wprowadzonej wartości, przekaźnik uruchomi generator.

• Wartość początkowa w okresie ciszy: Jeśli zdefiniowano Okres ciszy, wprowadź niższą (bardziej krytyczną) wartość, dzięki czemu generator uruchomi się automatycznie tylko wtedy, gdy będzie to absolutnie konieczne.

• Zatrzymaj w chwili spełnienia warunku dla: Ta funkcja powoduje opóźnienie przed zatrzymaniem generatora po osiągnięciu wartości „stop”. Ma to na celu zapewnienie stabilnego wzrostu napięcia.

17.6.5. Przekaźniki uruchamiane przez obciążenie AC

Wyzwalacze obciążenia AC działają podobnie do innych wyzwalaczy, ale tę funkcję można udoskonalić za pomocą ustawienia Pomiaru. Ustawienie Pomiar jest dostępne w oprogramowaniu sprzętowym w wersji 2.0 i nowszych, i ma trzy możliwe wartości:

Całkowite zużycie (opcja domyślna) Całkowity wyjściowy prąd przemienny falownika Najwyższa faza wyjściowego prądu przemiennego falownika

17.6.6. Przekaźniki uruchamiane przez wysoką temperaturę falownika

Uruchomienie po ostrzeżeniu o wysokiej temperaturze: Włącz lub wyłącz tę funkcję. Uruchom, gdy ostrzeżenie jest aktywne przez: Ustaw opóźnienie, aby uniknąć tymczasowego wzrostu temperatury, spowodowanego krótkotrwałym wysokim zapotrzebowaniem na prąd przemienny. Po usunięciu ostrzeżenia wyłącz po: Ustaw opóźnienie, aby zapewnić stabilne obniżenie temperatury falownika - zwykle spowodowane mniejszym zapotrzebowaniem na moc.

17.6.7. Przekaźniki uruchamiane przez przeciążenie falownika

Uruchom w chwili ostrzeżenia o przeciążeniu: Włącz lub wyłącz tę funkcję. Uruchom, gdy ostrzeżenie jest aktywne przez: Ustaw opóźnienie, aby mieć pewność, że ostrzeżenie o przeciążeniu falownika nie pojawi się w wyniku krótkotrwałego, dużego zapotrzebowania na moc prądu przemiennego. Po usunięciu ostrzeżenia wyłącz po: Ustaw opóźnienie, aby zapewnić stabilność redukcji zapotrzebowania na moc prądu przemiennego.

17.6.8. Automatyczne okresowe „Uruchomienie testowe”

Ta funkcja umożliwia automatyczne uruchamianie generatora, okresowo, w ramach „uruchomienia testowego”.

• Interwał uruchomienia testowego: Ustaw odstęp między uruchomieniami testowymi.

• Pomiń uruchomienie testowe, jeśli pracował przez: Test zostanie pominięty, jeśli w okresie między uruchomieniami testowymi generator pracował co najmniej tak długo, jak podczas „uruchomienia testowego”.

• Data początkowa interwału testu: Licznik interwałów między „uruchomieniami testowymi” liczony jest od wprowadzonej tutaj daty. Aż do określonej tutaj daty nie zostaną przeprowadzone żadne uruchomienia testowe.

• Czas rozpoczęcia: Pora dnia, w której rozpocznie się „uruchomienie testowe” generatora.

• Czas trwania testu: Czas trwania testu.

• Uruchom do chwili pełnego naładowania akumulatora: Włączenie tej funkcji spowoduje, że „uruchomienie testowe” będzie kontynuowane do chwili pełnego naładowania akumulatora, a nie przez określony czas.

17.6.9. Funkcja ręcznego uruchamiania

Chcąc uruchomić generator zdalnie użyj funkcji Uruchamiania ręcznego. Możesz także nacisnąć Start, gdy generator już działa - dzięki temu generator nie zatrzyma się automatycznie w chwili spełnienia warunku, który spowodował jego uruchomienie. Innymi słowy, funkcja Uruchamiania ręcznego zastąpi parametry automatycznego zatrzymania.

Istnieją dwa sposoby ręcznego uruchomienia generatora:

1. Korzystając z menu Rozruch ręczny: Przejdź do Start/stop generatora → Rozruch ręczny; a następnie przełącz grafikę, aby uruchomić generator.

2. Korzystanie z grafiki „Strona główna” GX generatora: Naciśnij lewy górny przycisk na Cerbo-S GX, lub Cerbo-S GX Konsoli Zdalnej i otwórz stronę generatora. Następnie naciśnij środkowy przycisk. Najpierw musisz wybrać sposób zatrzymania generatora - ręcznie lub wprowadzając czas pracy. Po dokonaniu wyboru rozpocznie się pięciosekundowe odliczanie, podczas którego możesz przerwać uruchamianie ręczne, naciskając środkowy przycisk.

OSTRZEŻENIE: Jeżeli generator zostanie uruchomiony ręcznie (zdalnie) bez użycia wyłącznika czasowego, będzie działał do momentu ręcznego przełączenia przycisku „Off”.

Programatora czasowego zatrzymania można użyć w obydwu metodach ręcznego zdalnego uruchamiania generatora, a jego użycie gwarantuje, że generator zatrzyma się automatycznie, co eliminuje zagrożenie przypadkowego zapomnienia o ustawieniach.

Należy pamiętać, że ręczne zatrzymanie generatora może zadziałać tylko wtedy, gdy nie jest aktywny żaden niespełniony warunek „pracy”. Jeśli chcesz wymusić zatrzymanie generatora, musisz najpierw wyłączyć funkcję, która podtrzymuje jego działanie lub wyłączyć funkcję uruchamiania/zatrzymywania generatora.

17.6.10. Okres ciszy

Okres ciszy pozwala zdefiniować okres, w którym wyeliminuje się uciążliwy hałas pracującego generatora; oraz ustawić różne wartości dla warunków, które spowodowałyby automatyczne uruchomienie w tym okresie, dzięki czemu generator uruchomi się w tym czasie tylko wtedy, gdy będzie to absolutnie konieczne.

Z menu głównego przejdź do Ustawienia → Start/stop generatora → Ustawienia; a następnie włącz funkcję Okres ciszy. W polach wyświetlanych poniżej zdefiniuj czas rozpoczęcia i zakończenia Okresu ciszy.

Okres ciszy (po włączeniu) stanie się warunkiem stałym, jeśli zdefiniowany czas „uruchomienia” i „zatrzymania” jest taki sam.

Korzystanie z Okresu ciszy jako narzędzia do zdefiniowania dwóch zestawów preferencji użytkownika

Funkcji Okres ciszy można również użyć do zdefiniowania, w jaki sposób system ma reagować na różne okoliczności - na przykład:

• Wczesny poranek/niski SoC: Rano SoC akumulatora jest często najniższy. Połącz to z pochmurną pogodą lub panelami o nachyleniu zachodnim, które zwykle radzą sobie lepiej po południu, i masz sytuację, w której generator może automatycznie uruchomić się rano, w wyniku niskiego poziomu naładowania akumulatora - ale później, gdy dzień się rozjaśnia, energia słoneczna jest marnowana, ponieważ generator wykonał już pracę. Ustawienie funkcji Okres ciszy godzin w taki sposób, że pokrywa się z tym okresem, oraz ustawienie niższych warunków automatycznego uruchomienia pomoże uniknąć zbędnych uruchomień automatycznych generatora.

• Domek letniskowy: W domach letniskowych/wakacyjnych, w czasie, gdy się z nich korzysta, pobór energii bywa znacznie większy, niż w pozostałym okresie. Za pomocą funkcji Okres ciszy można ustawić znacznie niższe parametry autostartu, gdy dom jest używany, niż gdy jest pusty. W okresie korzystania z domku letniskowego Okres ciszy należy ustawić jako warunek stały (patrz wyżej); natomiast funkcję Okres ciszy można wyłączyć, gdy domek pozostaje pusty.

Fischer Panda: Generator się nie uruchamia, a pojawia się błąd „Zdalne sterowanie przełącznikiem wyłączone”.

Włącz funkcję „AutoStart” w panelu sterowania Fischer Panda.

Fischer Panda: Funkcja automatycznego uruchamiania/zatrzymywania przestała działać po wystąpieniu błędu

Sprawdź, czy problem został rozwiązany, a następnie usuń błąd, co spowoduje wznowienie działania funkcji automatycznego uruchamiania/zatrzymywania.
