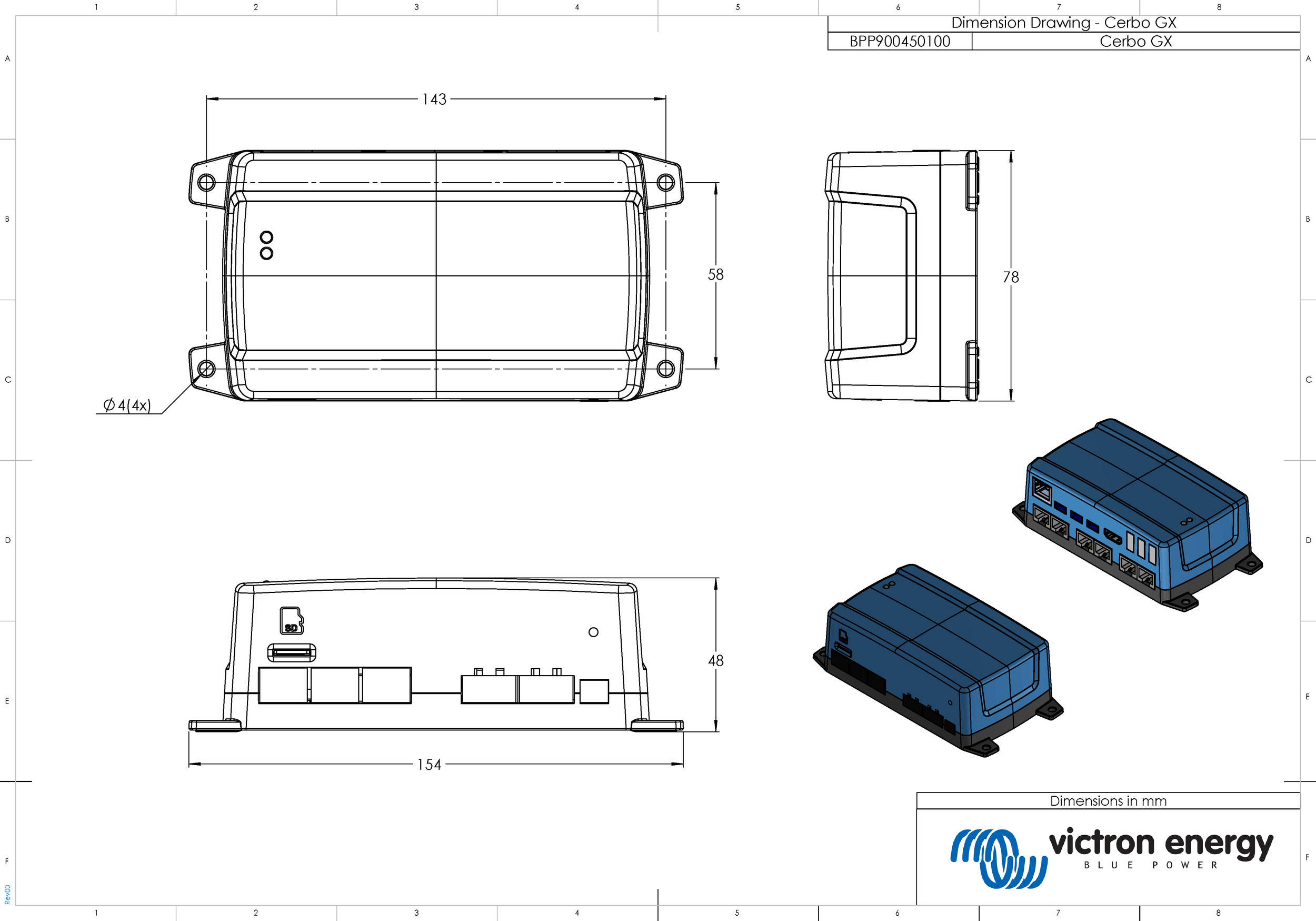

Cerbo-S GX Instrukcja

W tym rozdziale opisano, które dane obsługiwanych urządzeń są dostępne i odpowiadające im numery DGN (numery grup danych).

RV-C definiuje kilka komunikatów. Szczegółowa specyfikacja protokołu i definicja komunikatu jest publicznie dostępna na RV-C.com.

Ogólny

Główny interfejs RV-C GX i wszystkie urządzenia wirtualne zgłaszają minimalne wymagane numery DGN:

^* Oprócz DGN DM_RV 0x1FECA, dla wszystkich urządzeń wyjściowych RV-C ogłoszono również J1939 DGN DM01 0x0FECA w celu obsługi starszych paneli sterowania RV-C, które nie obsługują DM_RV DGN.

Główny interfejs

Główny interfejs GX identyfikuje się jako „Panel sterowania” (DSA=68) w RV-C, i jest on odpowiedzialny za żądanie i przetwarzanie danych ze wszystkich węzłów RV-C.

Wiadomości źródłowe DC

Wszystkie urządzenia podłączone do prądu stałego mogą zgłaszać DC_SOURCE_STATUS_1. Obejmuje to działania związane z falownikiem/ładowarką, falownikiem, ładowarką, akumulatorem i ładowarką słoneczną. Inwerter/ładowarka VE.Bus i akumulator/BMS zgłaszają natężenie i napięcie prądu stałego, wszystkie inne urządzenia zgłaszają tylko napięcie.

Zgodnie ze specyfikacją RV-C tylko jeden węzeł może rozgłaszać komunikaty źródłowe DC z tej samej instancji. Każdy typ urządzenia ma swój własny priorytet, który jest używany do określenia, który węzeł musi wysłać komunikaty źródłowe DC. Rozważmy następujący system:

W tym przypadku monitor baterii transmituje dane źródła prądu stałego o instancji 1, ponieważ ma ona najwyższy priorytet. Dodatkowo ładowarka AC transmituje dane źródła prądu stałego o instancji 2 i 3 (wyjścia 2 i 3), ponieważ nie ma innych urządzeń z tymi instancjami. Więcej informacji na temat komunikatów źródła prądu stałego podano w danych technicznych RV-C. W rozdziale 6.5.1 wyjaśniono mechanizm priorytetów.

Inwerter/ładowarka VE.Bus

Urządzenia

Tylko VE.Bus MultiPlus/Quattro. Za pomocą tej usługi eksportowany jest także falownik Inverter VE.Bus, ale wtedy z liczbą wejść AC ustawioną na 0. DSA jest ustawione na 66 (falownik nr 1).

Instancje

• Inwerter: domyślna instancja 1, konfigurowalna w zakresie od 1 do 13

• Ładowarka: domyślna instancja 1, konfigurowalna w zakresie od 1 do 13

• Linia nr 1: domyślna instancja 0 (L1), konfigurowalna w zakresie od 0 do 1

• Linia nr 2: domyślna instancja 1 (L2), konfigurowalna w zakresie od 0 do 1

• Źródło DC: domyślna instancja 1, konfigurowalna w zakresie od 1 do 250

Stan

DGN	DGN#	Wartość
INVERTER_AC_STATUS_1	0x1FFD7	Napięcie, natężenie, częstotliwość prądu wyjściowego AC L1 Napięcie, natężenie, częstotliwość prądu wyjściowego AC L2 Dane L2 nie są wysyłane, jeśli nie są skonfigurowane
INVERTER_STATUS	0x1FFD4	Stan inwertera
CHARGER_AC_STATUS_1	0x1FFCA	Napięcie, natężenie, częstotliwość prądu wejściowego AC L1 Napięcie, natężenie, częstotliwość prądu wejściowego AC L2 Dane L2 nie są wysyłane, jeśli nie są skonfigurowane
CHARGER_AC_STATUS_2	0x1FFC9	Limit prądu wejściowego
CHARGER_STATUS	0x1FFC7	Stan ładowarki
CHARGER_STATUS_2	0x1FEA3	Napięcie, natężenie prądu DC
CHARGER_CONFIGURATION_STATUS	0x1FFC6	Maksymalne natężenie prądu ładowania
CHARGER_CONFIGURATION_STATUS_2	0x1FF96	Limit prądu wejściowego, Maksymalny prąd ładowania (%)
DC_SOURCE_STATUS_1	0x1FFFD	Napięcie, natężenie prądu DC Stały priorytet na poziomie 100 (falownik/ładowarka)

Polecenia

DGN	DGN#	Wartość
INVERTER_COMMAND 1)	0x1FFD3	Włączenie/wyłączenie inwertera
CHARGER_COMMAND 1)	0x1FFC5	Włączenie/wyłączenie ładowarki
CHARGER_CONFIGURATION_COMMAND	0x1FFC4	Maksymalny prąd ładowania  Uwaga: jest to ustawienie zmienne i resetowane do wartości, z jaką urządzenie zostało skonfigurowane po ponownym uruchomieniu inwertera/ładowarki.
CHARGER_CONFIGURATION_COMMAND_2	0x1FF95	Limit prądu wejściowego ładowarki

¹⁾ Z RV-C można oddzielnie sterować ładowarką i inwerterem. Te dwie wartości włączenia/wyłączenia są następnie łączone w jedną wartość przełączania (jak widać na stronie VE.Bus w interfejsie użytkownika GX, patrz najwyższy element na poniższym zrzucie ekranu). Jeżeli inwerter/ładowarka jest włączona, wyłączenie ładowarki spowoduje wyświetlenie tylko falownika. Wyłączenie inwertera spowoduje działanie tylko ładowarki (po podłączeniu zasilania brzegowego).

Firma Victron definiuje następujące opcje sterowania połączonym falownikiem/ładowarką:

Stan	Uwagi
Wył.	Zarówno inwerter, jak i ładowarka są wyłączone
Tylko inwerter	Tylko inwerter jest włączony
Tylko ładowarka	Tylko ładowarka jest włączona
Wł.	Zarówno inwerter, jak i ładowarka są włączone

Odzwierciedla to opcja menu Przełącz:

Urządzenie GX przypisze indywidualny, niepowtarzalny numer identyfikacyjny do każdego urządzenia wirtualnego. Zmień to tylko w przypadku korzystania z kilku urządzeń GX w jednej sieci RV-C.

Niepowtarzalny numer identyfikacyjny jest używany w „bazie danych” wewnętrznej magistrali CAN GX do porównywania urządzeń podczas ustalania adresu. Celem niedopuszczenia do konfliktów na magistrali CAN, w drugim urządzeniu GX należy ustawić unikalny zakres tożsamości 1000-1499. Można to zrobić, ustawiając selektor niepowtarzalnej tożsamości na 2 (2 * 500). Działa to dokładnie tak samo jak w przypadku VE.Can, patrz rozdział Niepowtarzalne numery identyfikacyjne PGN 60928 NAZWA.

Zbiorniki

Testowane z Garnet SeeLeveL II 709 i zbiornikami z funkcją wyjścia RV-C innego urządzenia GX.

Baterie

Litionics to jedyny obsługiwany akumulator RV-C (łącznie z obsługą DVCC).

W tej części przedstawiono podstawowy przegląd uczestnictwa każdej klasy urządzeń w specyfikacji RV-C. W każdym przypadku integracja „Poziomu 1” jest w dużej mierze obsługiwana (podstawowa obsługa), z indywidualnymi ulepszeniami.

Niezależne ładowarki AC

Niezależne inwertery AC

Ładowarka / inwerter AC

Kontrolery solarne

Mierniki SoC

BMS (obsługiwany przez urządzenia Victron lub innych producentów)

Mierniki poziomu w zbiorniku

RV-C wykorzystuje Instancje na kilka sposobów:

Każde użycie Instancji ma określone znaczenie, a dane urządzenie może czasami wykorzystywać jedną lub więcej z tych instancji.

Instancja źródłowa DC

W RV-C źródło prądu stałego to urządzenie, które może generować i (opcjonalnie) magazynować energię. Zwykle jest to akumulator, ale może to być również ogniwo paliwowe lub strona wyjściowa stycznika/rozłącznika prądu stałego.

Źródło prądu stałego można traktować jako system akumulatorów i powiązaną z nim magistralę fizyczną, na przykład akumulator w domu, szynę zbiorczą prądu stałego i okablowanie prądu stałego. Instancje źródłowe prądu stałego służą do przypisywania kolejnych urządzeń (np. ładowarki lub falownika) do „szyny prądu stałego”, do której są podłączone.

Daje to możliwość utworzenia mapy podłączenia wszystkich urządzeń w odniesieniu do ich szyny DC poprzez wartość ich instancji źródła prądu stałego (akumulator rozruchowy i jego alternator, akumulator domowy i jego ładowarki itp.).

Należy pamiętać, że w niektórych przypadkach (np. przetwornica DC-DC lub Stycznik) urządzenie może być powiązane z dwoma różnymi instancjami źródła prądu stałego. Na przykład przetwornica DC-DC może być powiązana z dwoma różnymi akumulatorami, do których jest podłączona, natomiast stycznik może być powiązany z akumulatorem, do którego jest podłączony; szyna DC po stronie obciążenia stycznika ma wówczas własną instancję źródła prądu stałego

Chociaż urządzenia Victron mogą obsługiwać więcej niż jeden akumulator (domowy i rozruchowy), główny nacisk położony jest na jeden akumulator. Moduł dbus-rvc zaprezentuje „główny” akumulator RV-C jako informację „Instancja źródła prądu stałego = 1” (akumulator domowy).

Jeśli są obecne w układzie, dodatkowe urządzenia czujnikowe Victron będą prezentowane przy użyciu instancji źródła prądu stałego o wartości 2. Przykładem jest opcjonalny czujnik napięcia akumulatora rozruchowego w bocznikach SmartShunt.

Linia AC

Linia prądu przemiennego jest znacznie prostsza, ponieważ RV-C zakłada istnienie ograniczonej instalacji prądu przemiennego, zwykle definiowanej jako Linia 1 lub Linia 2. Urządzenia Victron obsługują instalacje 3-fazowe, co nie jest uwzględnione w specyfikacji RV-C. Żadne instalacje 3-fazowe nie są obsługiwane przez moduł dbus-RVC, a komunikaty RV-C związane z AC zostają usunięte.

Instancja urządzenia

Instancja urządzenia to sposób na oddzielenie różnych urządzeń fizycznych tego samego typu. Przykład: jeśli instalacja zawiera dwie ładowarki prądu przemiennego podłączone do tego samego akumulatora, każdej z nich zostanie przypisana osobna Instancja Urządzenia, podczas gdy obie będą korzystać z tej samej Instancji Źródła DC. Każda ładowarka będzie również powiązana z linią prądu przemiennego, która może, ale nie musi, być taka sama. W ten sposób ładowarka AC jest w pełni opisana pod względem podłączenia po stronie prądu przemiennego i stałego, a jednocześnie można ją jednoznacznie zidentyfikować na podstawie instancji urządzenia.

Instancje urządzeń dotyczą danej klasy urządzeń. Ładowarka AC może definiować Instancje Urządzenia 1 i 2, które nie są powiązane z Instancjami Urządzenia 1 i 2 sterownika silnika prądu stałego.

Zgłaszanie usterek RV-C:

To proste mapowanie umożliwia zewnętrznym wyświetlaczom użytkownika wskazanie stanu alarmu lub usterki w danym urządzeniu Victron, kiedy to użytkownik, chcąc uzyskać więcej informacji, powinien skorzystać z pomocy diagnostycznych Victron.

Kluczową koncepcją w RV-C jest zastosowanie Priorytetów Urządzenia.

W przypadku użycia, priorytet danego urządzenia ma wpływ na to, czy może transmitować DGN (np. BMS o wyższym priorytecie powinien przesyłać szczegółowe informacje o stanie akumulatora, podczas gdy kontroler MPPT o niższym priorytecie powinien się wstrzymać).

Priorytet Urządzenia jest również czasami wykorzystywany do faworyzowania jednego węzła względem innego, na przykład, bardziej pożądane może być użycie prądu przemiennego z brzegowego źródła zasilania, niż z falownika.

W implementacji dbus-rvc, w przesyłanych komunikatach zostają zakodowane następujące priorytety:
