3. Montaż

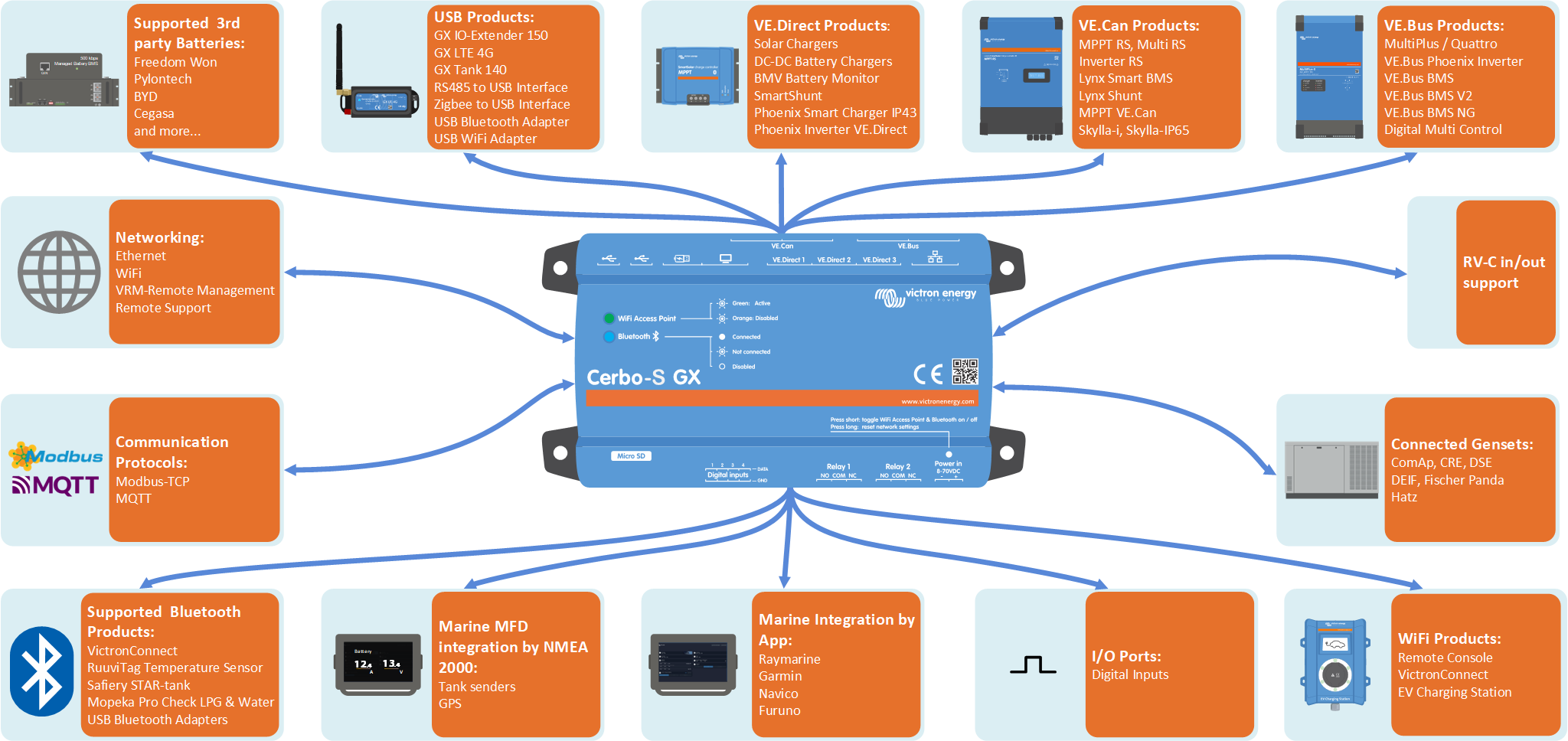

3.1. Przegląd połączeń Cerbo-S GX
Gniazda komunikacyjne | IO | Inne |
|---|---|---|
3 x VE.Direct | 4 x Wejścia cyfrowe | Gniazdo karty MicroSD (maks. 32 GB) |
1 x VE.Can (nieizolowane) | 2 x Programowalny przekaźnik (NO, COM, NC - ograniczenie prądu: DC do 30 VDC: 6 A / DC do 70 VDC: 1 A / AC: 6 A, 125 VAC | Gniazdo wejściowe zasilania (8 - 70 VDC) |
1 x VE.Bus | Gniazdo HDMI | |
Ethernet | ||
WiFi 2,4 GHz (802,11 b/g/n) wraz z Punktem dostępu WiFi | ||
Bluetooth Smart | ||
2 x Gniazda hosta USB + 1 x Gniazdo zasilania USB |
3.2. Opcje montażu i akcesoria
Dostępne są następujące opcje montażu i akcesoria:
Wszystkie możliwości montażu przedstawiono na filmie:
3.3. Zasilanie Cerbo-S GX
Urządzenie jest zasilane za pomocą złącza Power in V+. Akceptuje ono napięcie od 8 do 70 VDC. Żadne inne złącze (np. sieciowe) nie zapewni zasilania urządzenia. Wchodzący w skład kompletu kabel zasilający DC wyposażony jest we wbudowany bezpiecznik 3,15 A.
Jeśli napięcie DC przekracza 60 V, urządzenie Cerbo-S GX klasyfikowane jest jako „urządzenie wbudowane”. Montażu należy dokonać w taki sposób, by użytkownik nie mógł dotknąć zacisków.
W sytuacji, gdy Cerbo-S GX użyty jest w instalacji z VE.Bus BMS, Power in V+ w Cerbo-S GX należy podłączyć do zacisku oznaczonego jako 'Load disconnect' na VE.Bus BMS. Obydwa minusowe przewody podłącz do minusowego bieguna wspólnego akumulatora.
Uwaga na temat zasilania z gniazda wyjściowego AC inwertera VE.Bus, urządzenia Multi lub Quattro:
W przypadku zasilania Cerbo-S GX z zasilacza sieciowego podłączonego do gniazda wyjściowego AC dowolnego produktu VE.Bus (inwertera, urządzenia Multi lub Quattro), po wyłączeniu zasilania produktów VE.Bus z dowolnego powodu (po wystąpieniu błędu działania lub podczas rozruchu awaryjnego) wystąpi blokada. Urządzenia VE.Bus nie uruchomią się, dopóki Cerbo-S GX nie ma zasilania …lecz Cerbo-S GX nie uruchomi się, dopóki nie będzie zasilania. Te blokadę można obejść, odłączając na chwilę przewód Cerbo-S GX VE.Bus, po czym urządzenia VE.Bus niezwłocznie zaczną się uruchamiać.
Można też zmodyfikować okablowanie RJ45. Więcej informacji na ten temat można znaleźć w rozdziale Często zadawane pytania P20 .
Należy pamiętać, że zarówno z powyższą modyfikacją, jak i bez niej, zasilanie urządzeń monitorujących z wyjścia AC falownika/ładowarki (oczywiście) ma tę wadę, że całe monitorowanie zostaje wyłączone w chwili pojawienia się usterki powodującej wyłączenie falownika/ładowarki. Mogą to być przeciążenie falownika, wysoka temperatura lub niskie napięcie akumulatora. Dlatego zaleca się zasilanie urządzenia GX z akumulatora.
Izolacja
Wobec faktu, że urządzenie Cerbo-S GX podłączone jest do wielu różnych produktów, należy zadbać o odpowiednią izolację zapobiegającą powstawaniu pętli uziemienia. W 99 % instalacji nie będzie to stanowiło problemu.
Gniazda VE.Bus są izolowane
Gniazda VE.Direct są izolowane
Gniazda VE.Can nie są izolowane.
Gniazda USB nie są izolowane. Podłączenie klucza sprzętowego WiFi lub GPS nie spowoduje problemu, ponieważ nie są one podłączone do innego źródła zasilania. Mimo że po zamontowaniu oddzielnie zasilanego koncentratora USB wystąpi pętla uziemienia, podczas szeroko zakrojonych testów nie stwierdziliśmy, aby powodowało to jakiekolwiek problemy.
Gniazdo Ethernet jest izolowane, z wyjątkiem ekranu: w sieci Ethernet należy stosować nieekranowane kable UTP.
Zwiększenie ilości gniazd USB za pomocą koncentratora USB z własnym zasilaniem
Chociaż ilość gniazd USB można zwiększyć za pomocą koncentratora, istnieje limit mocy, jaką może zapewnić wyjściowe gniazdo USB. Zwiększając ilość gniazd USB zalecamy korzystanie z zasilanych koncentratorów USB. Należy używać koncentratorów USB dobrej jakości, dzięki czemu zminimalizuje się ryzyko wystąpienia problemów. W ofercie firmy Victron znajduje się również adapter VE.Direct na USB, którego można użyć do zwiększenia liczby urządzeń VE.Direct podłączanych do instalacji; w tym dokumencie podano informacje na temat limitu liczby urządzeń, które można podłączyć do różnych urządzeń GX.
3.4. Seria GX Touch 50 i seria GX Touch 70
 |

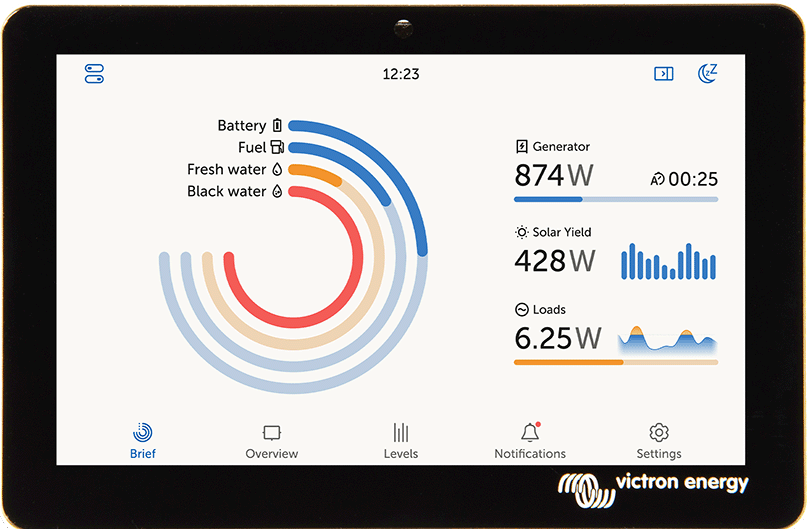

Urządzenia GX Touch 50 i GX Touch 70 to seria wyświetlaczy do naszego Cerbo GX. Pięcio- i siedmiocalowe ekrany dotykowe, dostępne w dwóch wersjach, do montażu odgórnego, na powierzchni ściany lub w wersji do montażu w tej samej płaszczyźnie, co powierzchnia otaczająca, zapewniają natychmiastowy dostęp do informacji o instalacji i umożliwiają zmianę konfiguracji w mgnieniu oka. Ich super cienka, wodoodporna konstrukcja, prostota instalacji zapewniają dużą elastyczność podczas tworzenia czytelnej tablicy przyrządów.
Nie jest wymagana żadna konfiguracja. Po podłączeniu ekranu urządzenie automatycznie wyświetli informacje na temat GX i elementy menu.
Opcje wyświetlania są dostępne w menu Ustawienia → Wyświetlacz i Język. Można ustawić czas, po upływie którego wyświetlacz się wyłączy, lub włączyć funkcję regulacji jasności zależnie od otoczenia.
Ekran jest sterowany dotykiem palca. Przesunięciem palca przewija się menu w górę i w dół, a dotknięciem dokonuje się wyboru danej pozycji. Tekst i cyfry wprowadza się za pomocą klawiatury ekranowej.
Opcje montażu
Zależnie od modelu, GX Touch można zamontować na kilka różnych sposobów:
GX Touch 50 i GX Touch 70

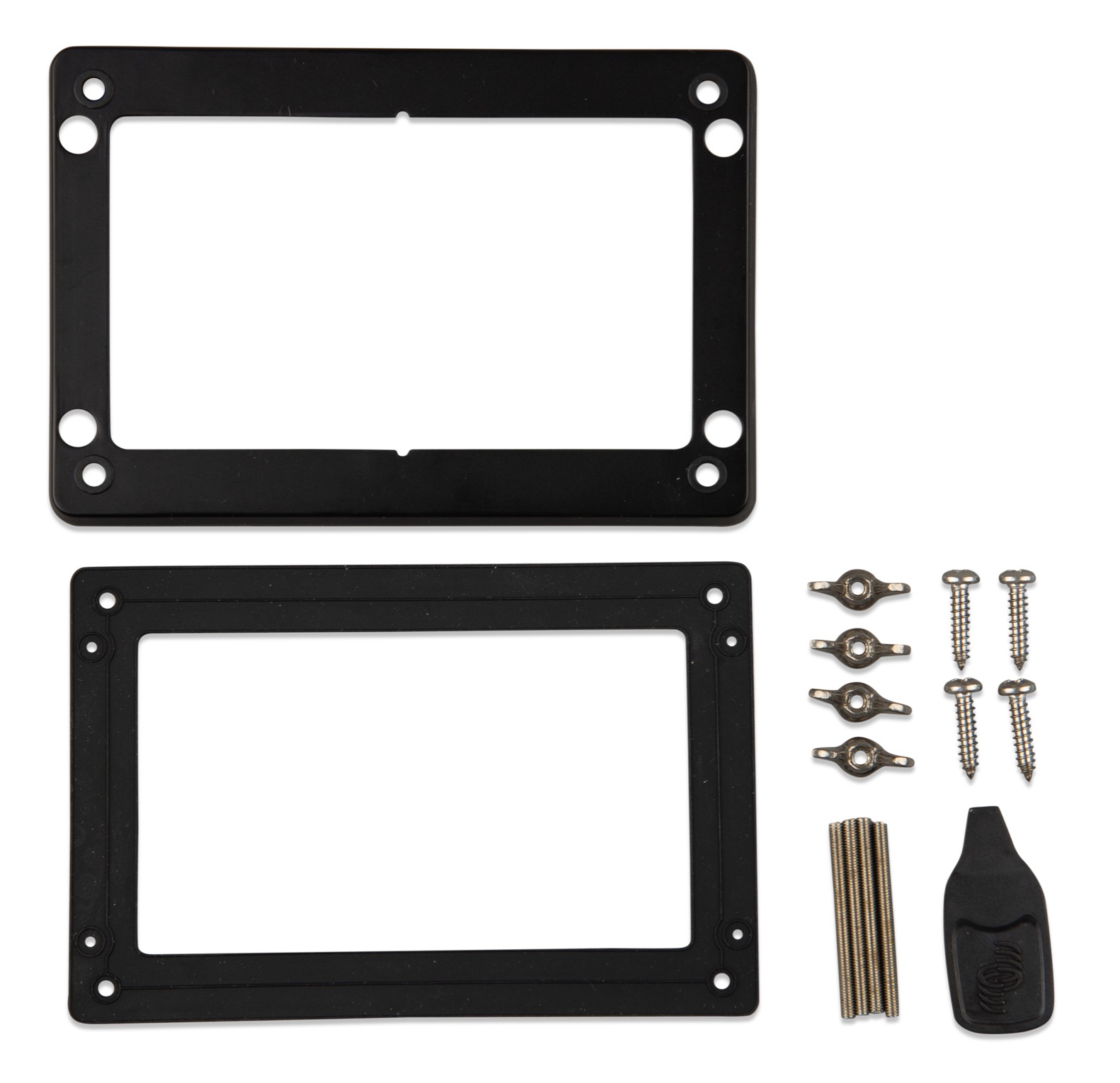

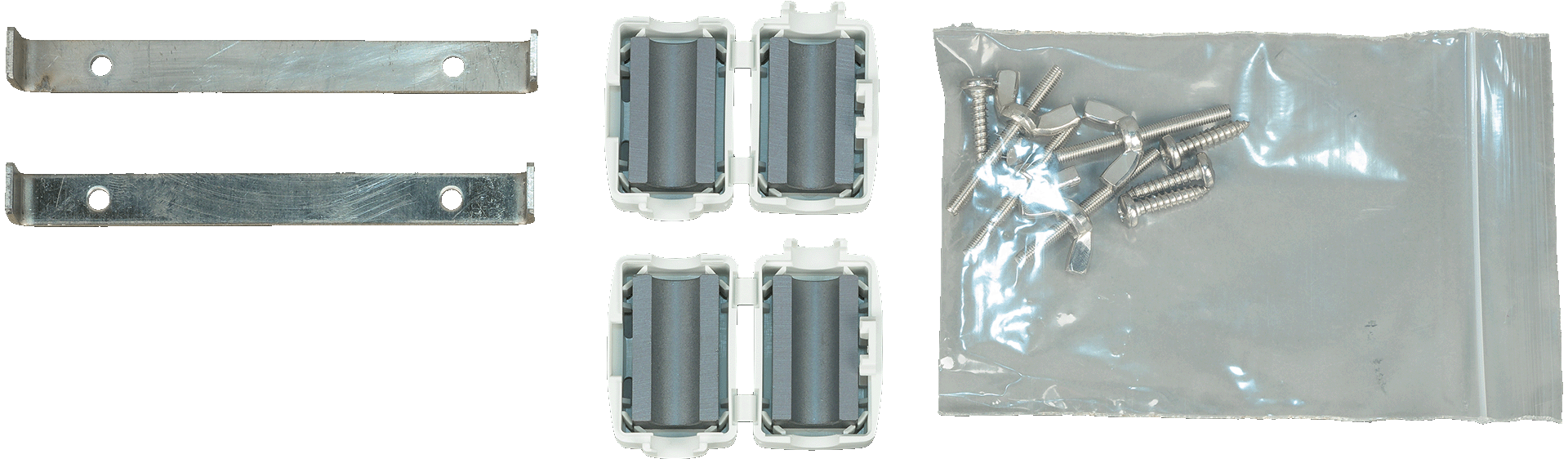

Montaż odgórny przy użyciu wchodzących w skład kompletu ramek wspornikowych

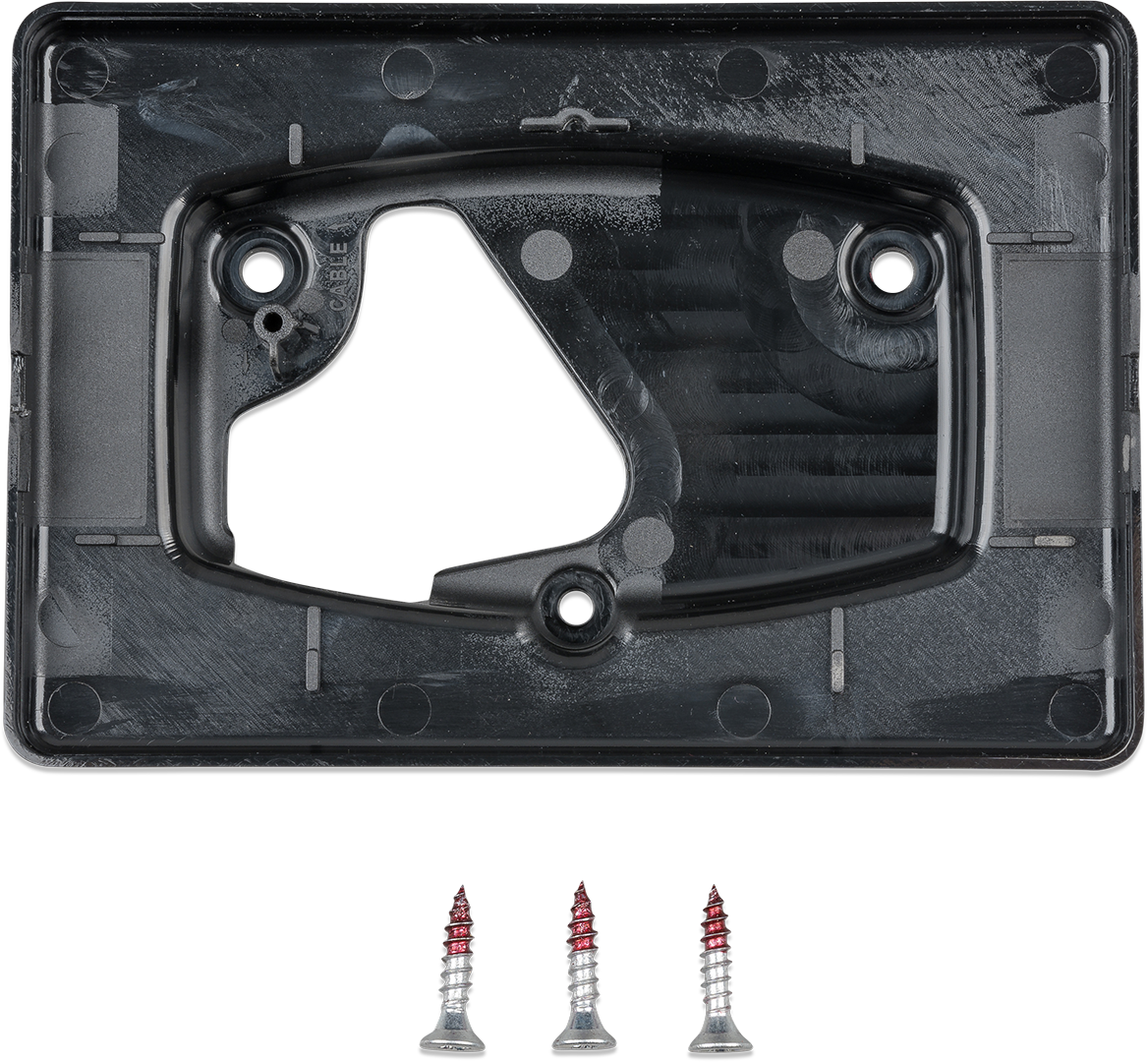

Montaż naścienny przy użyciu opcjonalnego uchwytu ściennego GX Touch Wall Mount

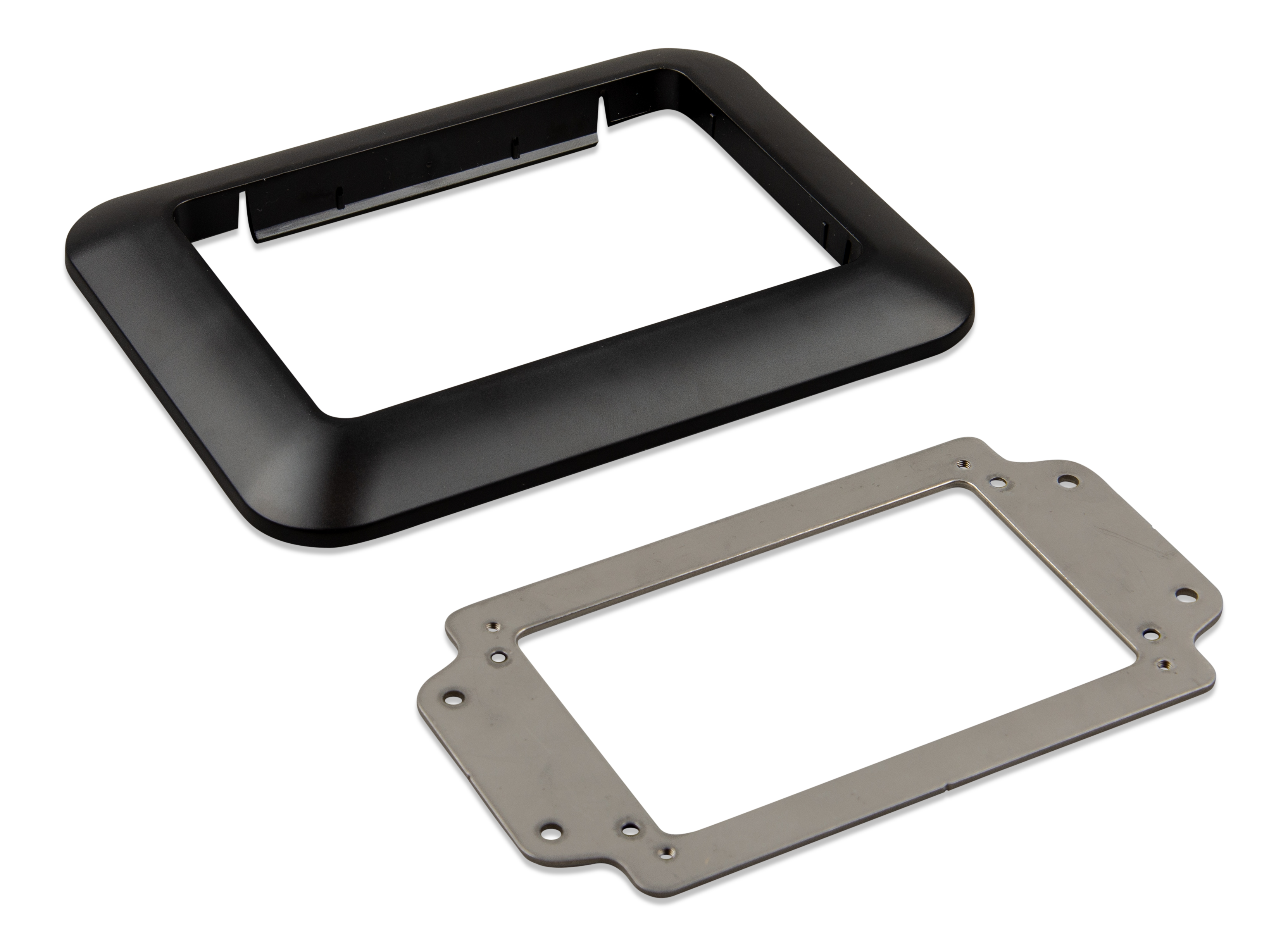

Z użyciem opcjonalnego adaptera GX Touch 50 do wycięcia CCGX (tylko GX Touch 50)

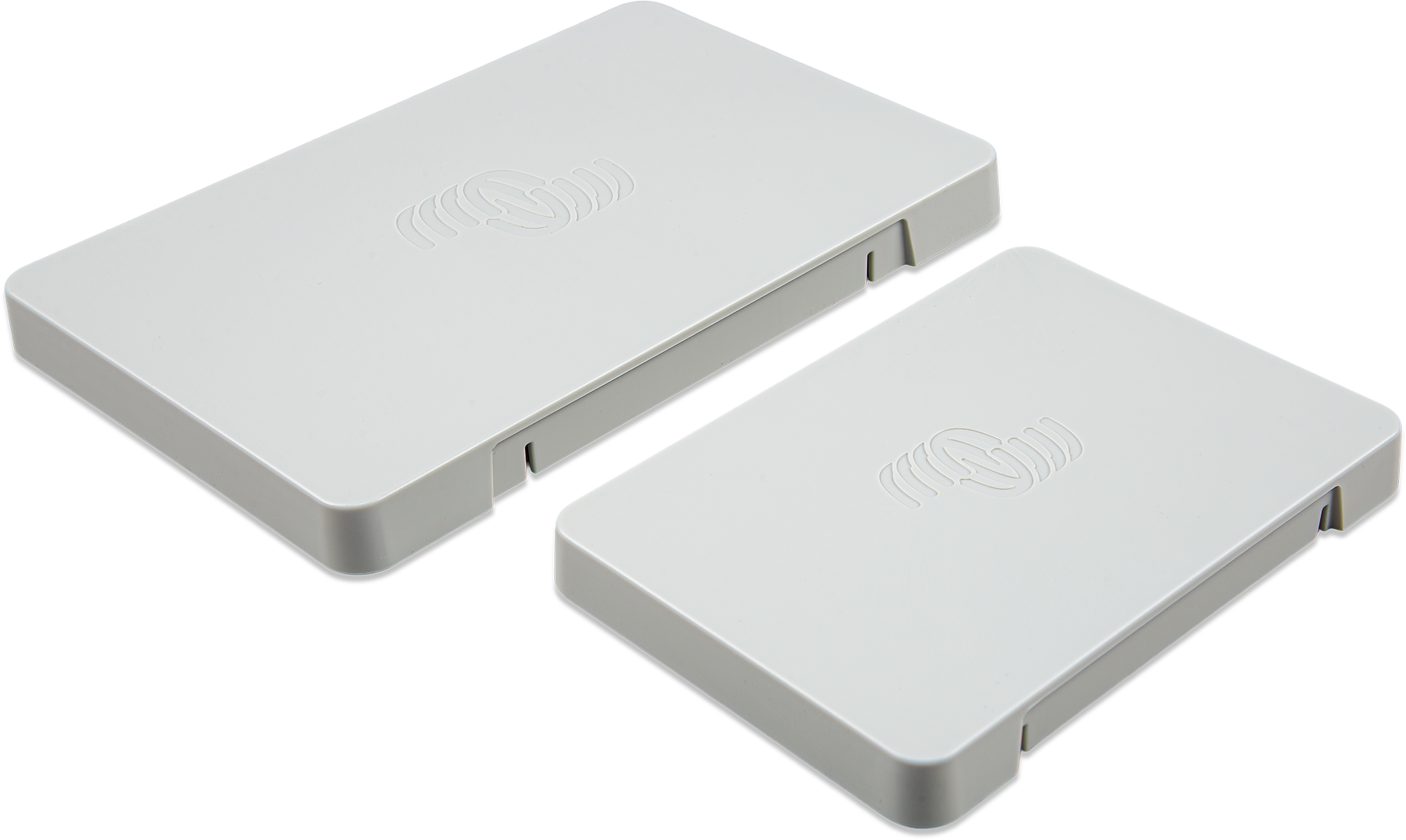

Wchodząca w skład kompletu (począwszy od numeru seryjnego HQ2242 można zamówić osobno - szczegóły w arkuszu danych) osłona ochronna zapobiega uszkodzeniom spowodowanym promieniowaniem UV podczas długotrwałej ekspozycji na promieniowanie słoneczne. Należy pamiętać, że ta osłona nie pasuje do GX Touch 50 i 70 Flush.
 |  |  |  |

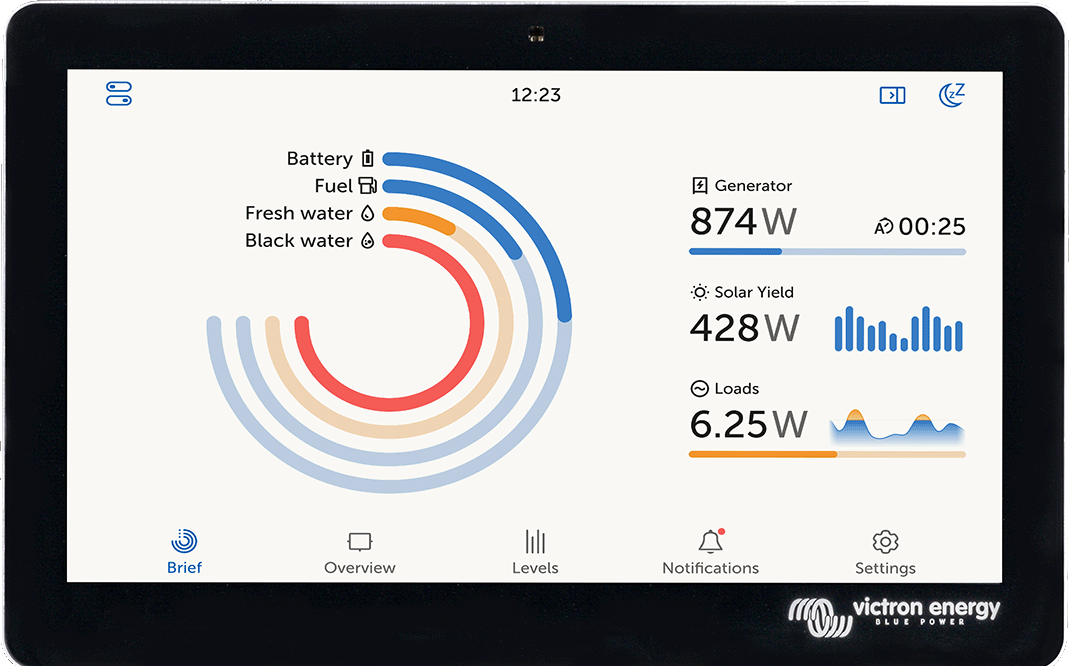

GX Touch 50 Flush i GX Touch 70 Flush
Wersja do montażu wpuszczanego, tj. w tej samej płaszczyźnie, co powierzchnia otaczająca, z dołączoną uszczelką gumową, wspornikami, końcówkami gwintowanymi i nakrętkami motylkowymi. Najlepszy wybór, gdy istotne jest zabezpieczenie przed działaniem kurzu i wody. Wystarczy ręczne dokręcenie nakrętek motylkowych na gwintowane końcówki.
Urządzenia w wersji przeznaczonej do montażu wpuszczanego przykleja się bezpośrednio do powierzchni za pomocą wstępnie nałożonego kleju (bez wsporników, końcówek gwintowanych i nakrętek motylkowych). Stopień ochrony zależy w dużej mierze od powierzchni po spodem.
Montaż wtłoczony (urządzenie całkowicie zlicowane, szczegóły w szablonie do wiercenia) z gumową uszczelką lub wstępnie nałożonym klejem. Stopień ochrony zależy w dużej mierze od powierzchni po spodem.
 |  |
Podłączenie GX Touch 50 lub GX Touch 70
Ważne
Należy pamiętać, że GX Touch należy podłączyć do Cerbo GX przed jego włączeniem. Najlepszym na to sposobem jest odłączenie złącza zasilania od Cerbo GX przed instalacją.

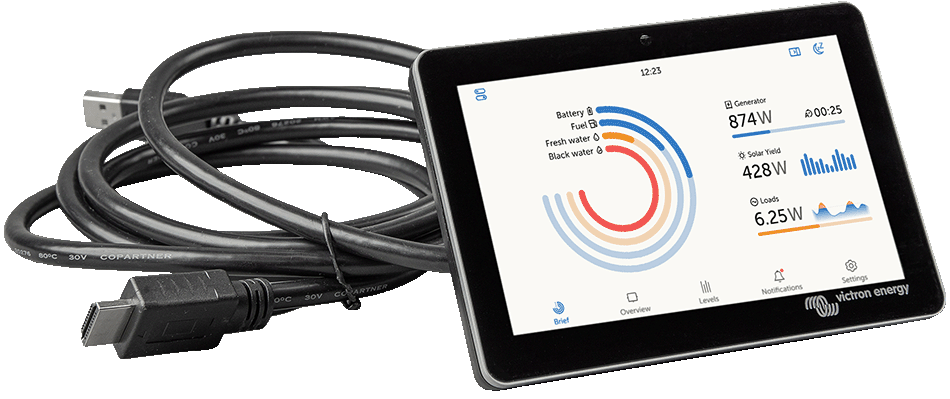

Ekran dotykowy jest podłączony do urządzenia za pomocą pojedynczego kabla z wtyczkami HDMI i USB na jednym końcu.
Zamontuj ekran dotykowy w dogodnym miejscu.
Wtyczkę HDMI włóż do gniazda HDMI urządzenia Cerbo-S GX.
Jeśli posiadasz Cerbo GX pierwszej generacji (PN BPP900450100), podłącz złącze USB do portu USB znajdującego się tuż obok portu HDMI (ten port USB służy wyłącznie do zasilania ekranu dotykowego i nie pełni żadnej innej funkcji). Jeśli posiadasz Cerbo GX drugiej generacji (PN BPP900450110 i BPP900451100), GX Touch możesz podłączyć do dowolnego z trzech portów USB.
Podłącz kabel zasilający do gniazda Power in poprzez 2-stykowe złącze i włącz Cerbo. Po uruchomieniu Cerbo na ekranie dotykowym pojawi się Konsola Zdalna. Zapoznaj się z obsługą ekranu dotykowego, a następnie skonfiguruj ustawienia ekranu dotykowego.
3.5. Wyłączenie sterowania dotykowego
Celem ograniczenia dostępu do systemu GX istnieje możliwość wyłączenia dotykowego sterowania ekranem dotykowym GX Touch 50 lub 70. Pozwala to na zamontowanie GX Touch w miejscu widocznym dla operatora systemu, a jednocześnie uniemożliwia mu wykorzystanie go do podniesienia poziomu dostępu.
Należy pamiętać, że ta funkcja wyłącza tylko sterowanie dotykiem/myszą. Na Konsoli Zdalnej nadal można sterować urządzeniem za pomocą klawiatury.
Istnieją dwa sposoby wyłączenia funkcji dotykowej wyświetlacza:
Za pomocą przycisku chwilowego podłączonego do jednego z wejść cyfrowych
Za pomocą zewnętrznej klawiatury USB podłączonej do Cerbo-S GX; Funkcję sterowania dotykowego można włączać i wyłączać naciskając przycisk Pause/Break.
Korzystając z tej funkcji, gniazda USB i klawiatura USB nie mogą być podłączone.
Wyłączenie sterowania dotykowego za pomocą przycisku chwilowego
Przejdź do Ustawienia → IO → Wejścia cyfrowe → Wejście cyfrowe [numer wejścia cyfrowego].
Przewiń podmenu w dół, aż zobaczysz opcję „Sterowanie dotykowym wprowadzaniem danych”.
Naciśnij klawisz spacji lub kliknij/dotknij, co spowoduje włączenie opcji „Sterowanie dotykowym wprowadzaniem danych”.
Podłącz przycisk chwilowy pomiędzy odpowiedni górny i dolny pin powiązanego wejścia cyfrowego.
Jednokrotne naciśnięcie przycisku powoduje włączenie (wyłączenie) sterowania dotykowego. Wprowadzanie poleceń dotykowo nie jest już możliwe. Wyświetlacz wyłączy się po upływie czasu ustawionego w opcji Czas wyłączenia wyświetlacza (patrz menu Wyświetlacz i Język). Dotknięcie ekranu aktywuje ostatnią ustawioną stronę. Ponowne naciśnięcie przycisku powoduje włączenie (wyłączenie) sterowania dotykowego. Należy pamiętać, że powoduje to połączenie pinu gpio z masą. Do pinów gpio nie należy doprowadzać napięcia.
Wyłączenie sterowania dotykowego za pomocą zewnętrznej klawiatury USB
Podłącz zewnętrzną klawiaturę USB do jednego z gniazd USB Cerbo-S GX
Włączenie/wyłączenie funkcji sterowania dotykowym wprowadzaniem poleceń następuje w chwili naciśnięcia klawisza Pause/Break.
W przypadku klawiatur bez klawisza Pause/Break użyj jednej z zastępczych kombinacji klawiszy opisanych w tym artykule w Wikipedii.
3.6. Połączenia przekaźników
Cerbo-S GX Wyposażony jest w funkcję bezpotencjałowego przekaźnika Rozwiernego (NO) i Zwiernego (NC). Funkcję przekaźników można ustawić w menu GX, Ustawienia → Przekaźnik → Funkcja.
Przekaźnik 1 ma szczególne znaczenie, ponieważ oprócz ręcznego i zależnego od temperatury wyzwalania (dotyczy również przekaźnika 2), może być również używany jako przekaźnik alarmowy, przekaźnik włączania/wyłączania generatora lub przekaźnik pompy zbiornika.
 |  |
Jeśli funkcja przekaźnika jest skonfigurowana jako przekaźnik alarmowy, korzystając z dodatkowego menu można odwrócić polaryzację przekaźnika. Ustawienie domyślne to Przekaźnik rozwierny. Należy pamiętać, że zmiana polaryzacji na Zwierny spowoduje nieco większy pobór prądu przez urządzenie GX.
 |  |
Należy przestrzegać ograniczeń napięcia i prądu przekaźników, które mają poniższe wartości: DC do 30 VDC: 6 A - DC do 70 VDC: 1 A - AC: 6 A, 125 VAC
