6. Konfiguration
6.1. Setup-Menü
Um in den Konfigurationsmodus zu gelangen, drücken Sie ca. 4 Sekunden lang die Taste auf der Rückseite des Control Panels, bis die untere LED in der rechten Spalte zu blinken beginnt und damit anzeigt, dass der erste Parameter geändert werden kann.
Zur Änderung eines Parameterwertes drehen Sie den Drehknopf, bis der angezeigte Wert dem gewünschten Wert entspricht.
Drücken Sie die Konfigurationstaste, um zum nächsten Parameter zu gelangen.
Durch Drücken der Konfigurationstaste, nachdem der letzte Parameter ausgewählt wurde, wird der Konfigurationsmodus verlassen und alle Parameter werden aktiviert. Selbst wenn also nur ein Parameter angepasst werden muss, müssen Sie alle Parameter durchlaufen.
Wenn die Konfigurationstaste gedrückt wird oder während der Konfiguration, schaltet der Wechselrichter/das Ladegerät in den Modus „Nur Wechselrichter“.
Die unteren drei LEDs in der linken Spalte des Control Panels zeigen an, welcher Parameter gemäß der nachstehenden Tabelle eingestellt wird:
Menü-Punkt | LEDs: | Parameter | Standardwert | Bereich |
|---|---|---|---|---|

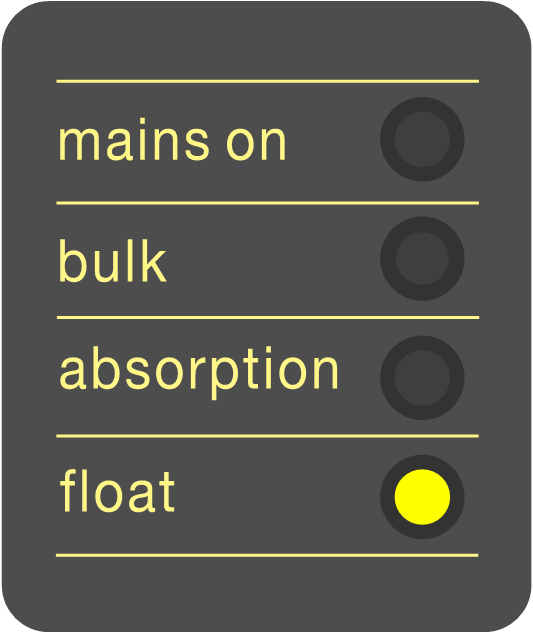

1 |  | Skalierungsfaktor | 0 | 0 - 9 |

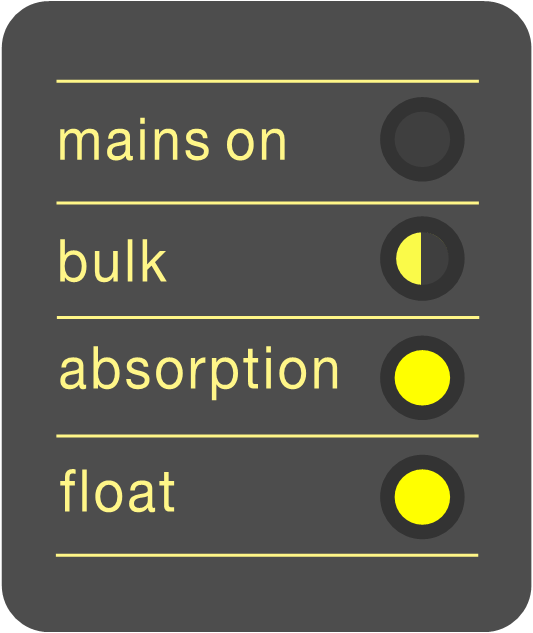

2 |  | Generatorstrom (A) | 16 | 0 - 198 |

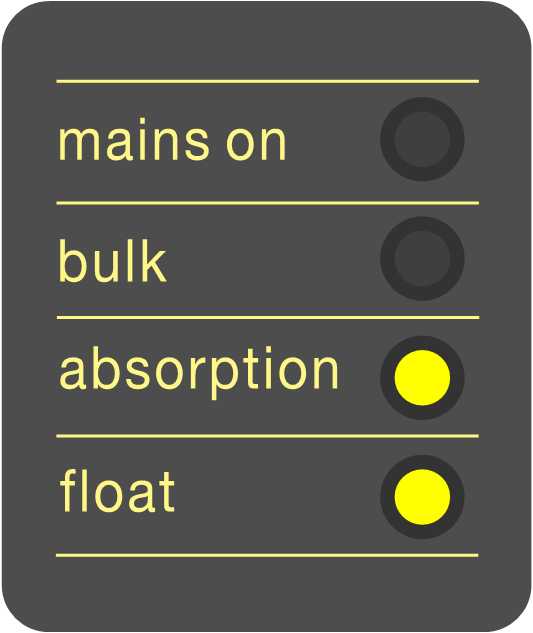

3 |  | Obere AC-Stromgrenze für AC1-Eingang (A) | 254 | 0 - 254 |

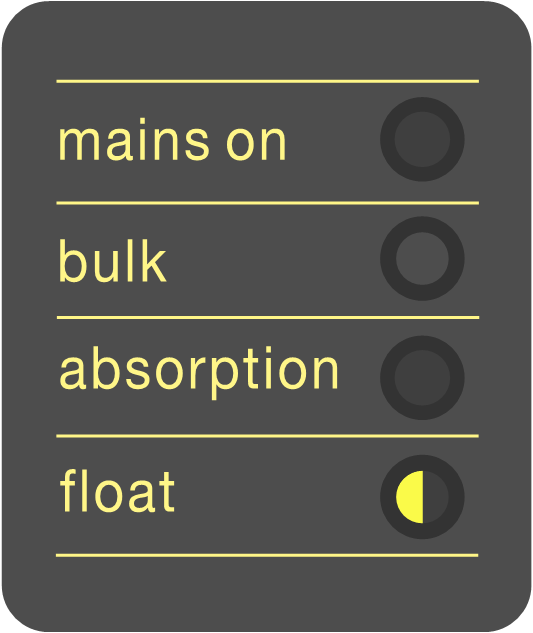

4 |  | Obere AC-Stromgrenze für AC2-Eingang (A) | 254 | 0 - 254 |

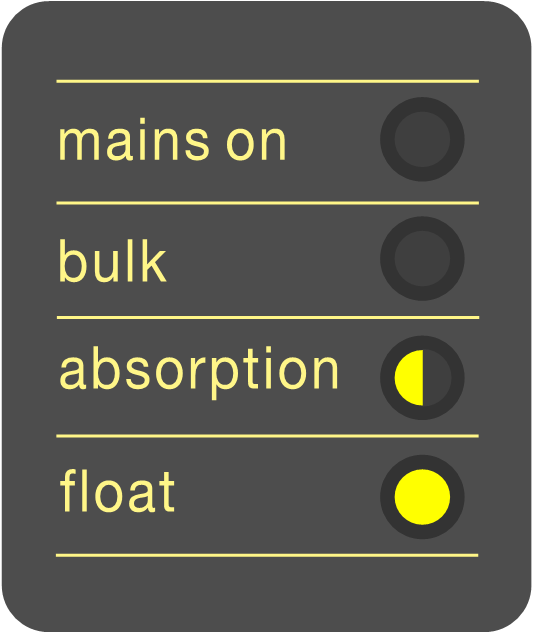

5 |  | Obere AC-Stromgrenze für AC3-Eingang (A) | 254 | 0 - 254 |

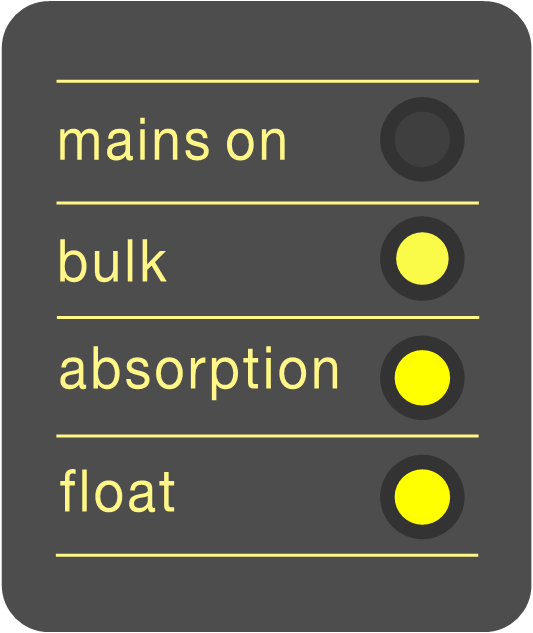

6 |  | Obere AC-Stromgrenze für AC4-Eingang (A) | 254 | 0 - 254 |
= LED ist aus,
= LED blinkt,
= LED ist an
6.2. Skalierungsfaktor
Hinweis
Dieser Parameter betrifft nur Vor-VE.Bus-Systeme. Belassen Sie ihn auf dem Standardwert 1 für VE.Bus-Systeme.
Für ältere Vor-VE.Bus-Systeme beachten Sie bitte das Kapitel Vor-VE.Bus-Skalierungsfaktor.
6.3. Generatorstromgrenze
Hinweis
Dieser Parameter gilt nur, wenn ein externer Transferschalter verwendet wird, und hat ansonsten keine Auswirkungen.
Die Wechselstromgrenze des Generators kann in einem Bereich von 0 bis 198 A in Schritten von 2 A eingestellt werden.
Bei der Konfiguration der Wechselstromgrenze des Generators ist zu beachten, dass nicht alle Generatoren bei Volllast arbeiten können. Insbesondere kleinere Generatoren bestimmter Marken mit 3000 U/min können bei längerem Volllastbetrieb überhitzen und der maximale Strom sollte daher unter dem Nennwert liegen, während die Wechselstromgrenze für Generatoren mit 1500 U/min höher eingestellt werden kann.
Bei Generatoren mit 3000 U/min sollte der Wert auf 70 % des Nennwertes eingestellt werden.
Bei Generatoren mit 1500 U/min stellen Sie 90 % des Nennwertes ein.
6.4. Obere Eingangswechselstromgrenze 1 bis 4
Zur Vermeidung übermäßig hoher Stromeingangsgrenzen bietet das Control Panel eine Einstellung der oberen Wechselstromeingangsgrenze. Bei großen oder mehreren parallel arbeitenden Wechselrichtern/Ladegeräten kann der maximale Durchgangsstrom beispielsweise die Kapazität der Wechselstromversorgung oder des Leistungsschalters überschreiten. Die Änderung der oberen Wechselstromeingangsgrenze stellt sicher, dass die Landstromgrenze innerhalb eines bestimmten Bereichs bleibt.
Ein erweitertes VE.Bus-System kann über bis zu vier Wechselstromeingänge verfügen. Ein Basis-VE.Bus-MultiPlus-System hingegen hat nur einen Wechselstromeingang. Daher muss nur der obere Grenzwert für AC-Eingang 1 konfiguriert werden. Die anderen Eingangsstromgrenzen können ignoriert werden.
6.4.1. Spezielle Anzeigefunktion
Stellen Sie sich folgendes Szenario vor:
Sie haben ein Wechselrichter-/Ladesystem mit zwei Wechselstromeingängen, nämlich Generator und Landstrom. Sie möchten dem Generator Vorrang vor dem Landstrom geben. Sie schließen den Generator an den AC-Eingang 1 und den Landstrom an den AC-Eingang 2 an. Sie möchten nicht, dass der Benutzer den Grenzwert für den AC-Eingang des Generators ändert, also deaktivieren Sie in den Einstellungen des Wechselrichters/Ladegeräts die Einstellung „durch Fernbedienung außer Kraft gesetzt“ für den AC-Eingang 1 und aktivieren sie für den AC-Eingang 2.
Das Control Panel verhält sich dann wie folgt:
Wenn der Generator aktiv ist, zeigt das Control Panel „AC1“ an.
Wenn der Generator ausgeschaltet und der Landstrom aktiv ist, zeigt das Control Panel abwechselnd „AC2“ und den Stromgrenzwert für AC2 an. Diese alternierende Anzeige entspricht jedoch möglicherweise nicht Ihren Präferenzen.
So lösen Sie dieses Problem:
Ein einfacherer Ansatz besteht darin, nur den Stromgrenzwert anzuzeigen, wenn der AC-Eingang 2 aktiv ist. Dies reicht zur Anzeige der Umschaltung auf Landstrom aus. Um dies zu erreichen, setzen Sie alle Parameter für den oberen Eingangswechselstromgrenzwert bis auf einen auf Null. In diesem Beispiel sollten die Grenzwerte für AC1, AC3 und AC4 auf Null gesetzt werden. Durch diese Einstellung wird das unerwünschte alternierende Verhalten beseitigt.
6.5. Strombegrenzung durch Fernbedienung außer Kraft gesetzt
Diese Einstellung existiert im Wechselrichter/Ladegerät. Ist sie aktiviert, kann das Control Panel die Wechselstromeingangsgrenze ändern, aber nicht, wenn sie deaktiviert ist.
Bei einem Quattro verfügen beide Eingänge über die Einstellung „durch Fernbedienung außer Kraft gesetzt“ und sind unabhängig voneinander konfigurierbar.
Nähere Informationen zur Konfiguration der Einstellung „durch Fernbedienung außer Kraft gesetzt“ finden Sie im Handbuch des Wechselrichters/Ladegeräts.
6.6. Konfigurationsbeispiel
Zwei Beispiele sollen Ihnen helfen, die Einstellung der Parameter besser zu verstehen.
Da es sich hier um ein VE.Bus-System handelt, muss der Skalierungsfaktor nicht eingestellt werden.
Ein 4kVA-Generator kann einen Maximalstrom von 17,4A liefern. Unter Berücksichtigung einer Sicherheitsmarge von 70 % stellen wir den Generatorstrom auf 12A ein.
Zur Festlegung der Konfiguration gehen Sie wie folgt vor:
Halten Sie die Konfigurationstaste gedrückt, bis die untere LED in der linken Spalte zu blinken beginnt. Das bedeutet, dass Sie in den Konfigurationsmodus gelangt sind und nun den Skalierungsfaktor ändern können. Wie bereits erwähnt, kann dieser Parameter im Falle von VE.Bus Multis ignoriert werden.
Drücken Sie die Taste, um zur nächsten Einstellung zu gelangen. Die untere linke LED leuchtet auf und zeigt damit an, dass der Generatorstrom festgelegt werden kann.
Drehen Sie den Knopf, bis auf der Anzeige 12 erscheint.
Drücken Sie den Knopf, um zur Einstellung „Obere Landstromgrenze für AC-Eingang 1“ zu gelangen.
Wenn Sie möchten, dass der maximal einstellbare Landstrom unter 32A liegt, so kann dieser Wert geändert werden.
Da die nächsten drei Parameter (Oberer Landstromgrenzwert für AC-Eingang 2, 3 und 4) nicht konfiguriert werden müssen, können Sie die Taste viermal drücken, um die Einstellungen schrittweise vorzunehmen und die Konfiguration abzuschließen.
