5. Kurulum, yapılandırma ve çalıştırma

Bu bölümde:

5.1. VictronConnect üzerinden ilk kullanım

Not

VictronConnect üzerinden çalıştırma için Bluetooth özelliğinin etkinleştirilmiş olması gerektiğini unutmayın. 1.23 veya daha eski aygıt yazılımı sürümünde gönderilen cihazlarda Bluetooth devre dışıdır. Bu cihazlarda Bluetooth özelliğini etkinleştirmek için WiFi erişim noktası üzerinden ilk kurulum işlemini yapmak ve ardından Ağlar menüsünden etkinleştirmek zorunludur. 1.24 ve daha yeni aygıt yazılımı sürümünde gönderilen cihazlarda Bluetooth varsayılan olarak etkinleştirilmiştir.

İlk kurulum, EVCS yeni olduğunda ve henüz yapılandırılmadığında veya fabrika varsayılanlarına sıfırlandıktan sonra gereklidir.

Hazırlık

  1. VictronConnect uygulamasını açın ve EVCS’ye ilişkin girdiyi (EVCS-HQXXXXXXXXX) bulun.

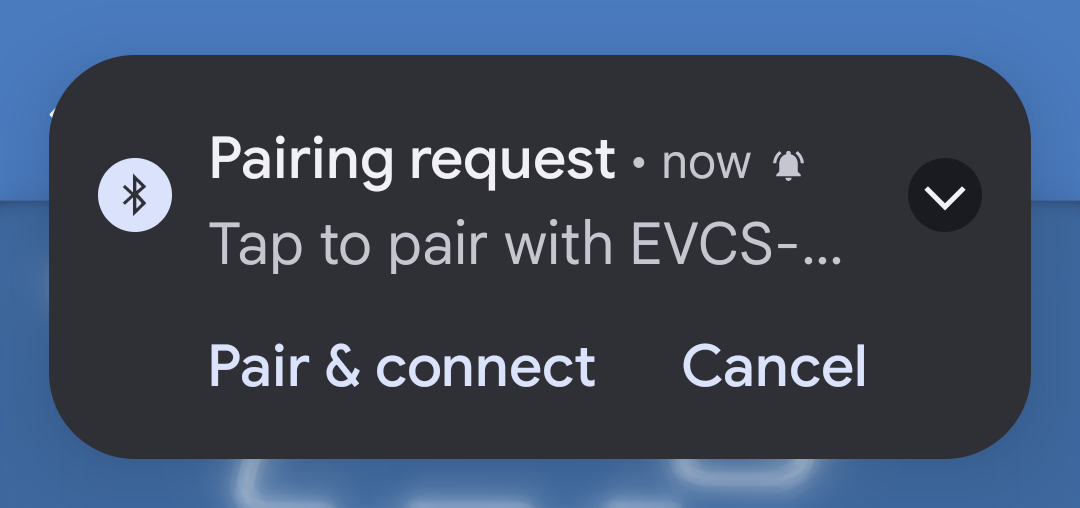

  2. EVCS’ye dokunun. Eşleştirme iletişim penceresi başlayacaktır. 000000 olan eşleştirme kodunu veya muhafazanın içinde bulunan yapışkanlı etiketin üzerindeki benzersiz numarayı girin.

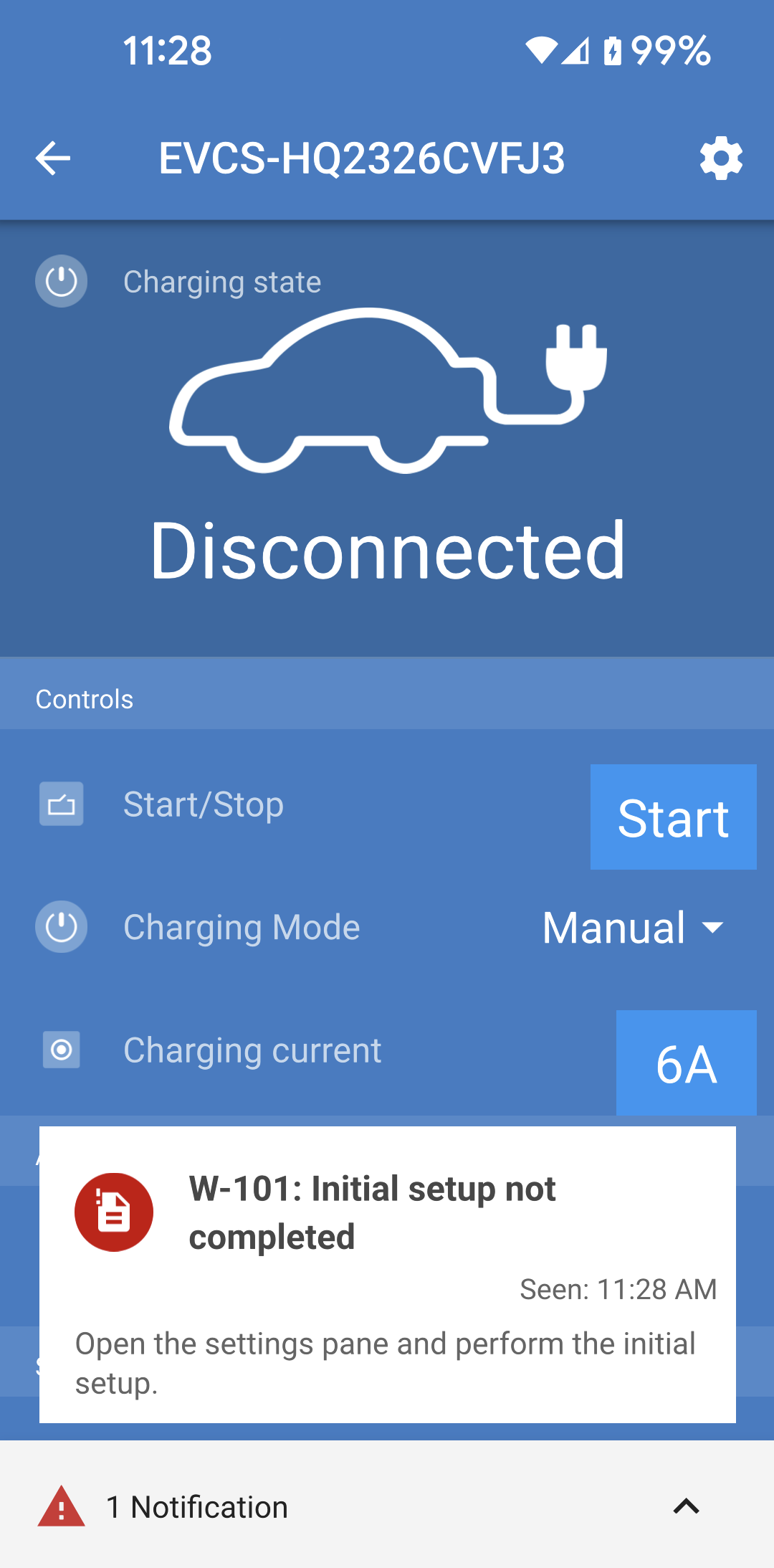

  3. Eşleştirme başarılı olursa durum sayfası görüntülenir. Şimdilik uyarıyı görmezden gelin (EVCS'yi kullanmak henüz mümkün değildir) ve ilk kurulumun gerçekleştirilebilmesi için Ayarlar sayfasını açmak üzere sağ üstteki dişli çark simgesine dokunun.

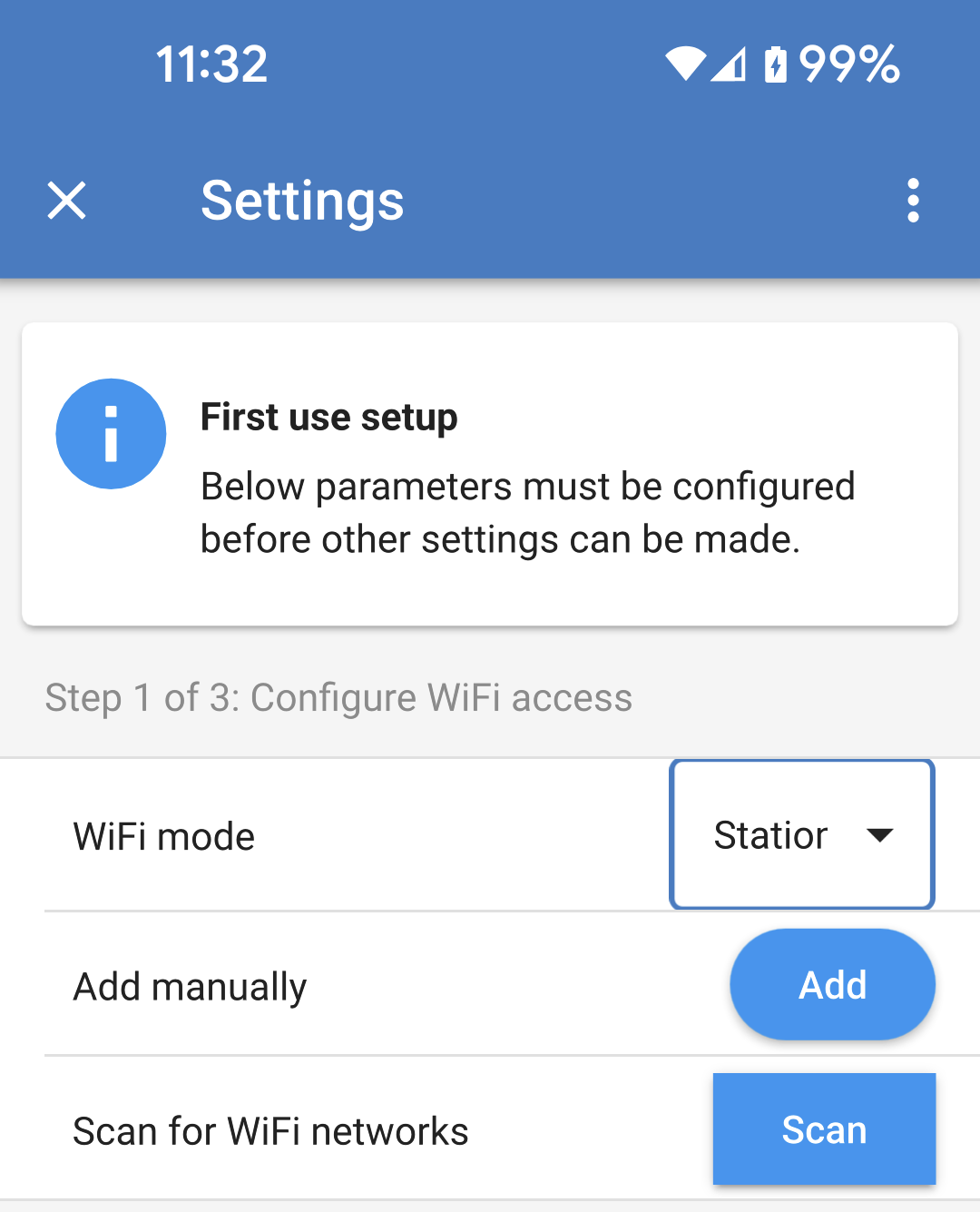

Adım 1/3: WiFi erişimini yapılandırma

İlk kurulumu tamamlamak ve elektrikli araç şarj istasyonunu kullanmaya başlamak için aşağıdaki parametrelerden biri değiştirilmelidir:

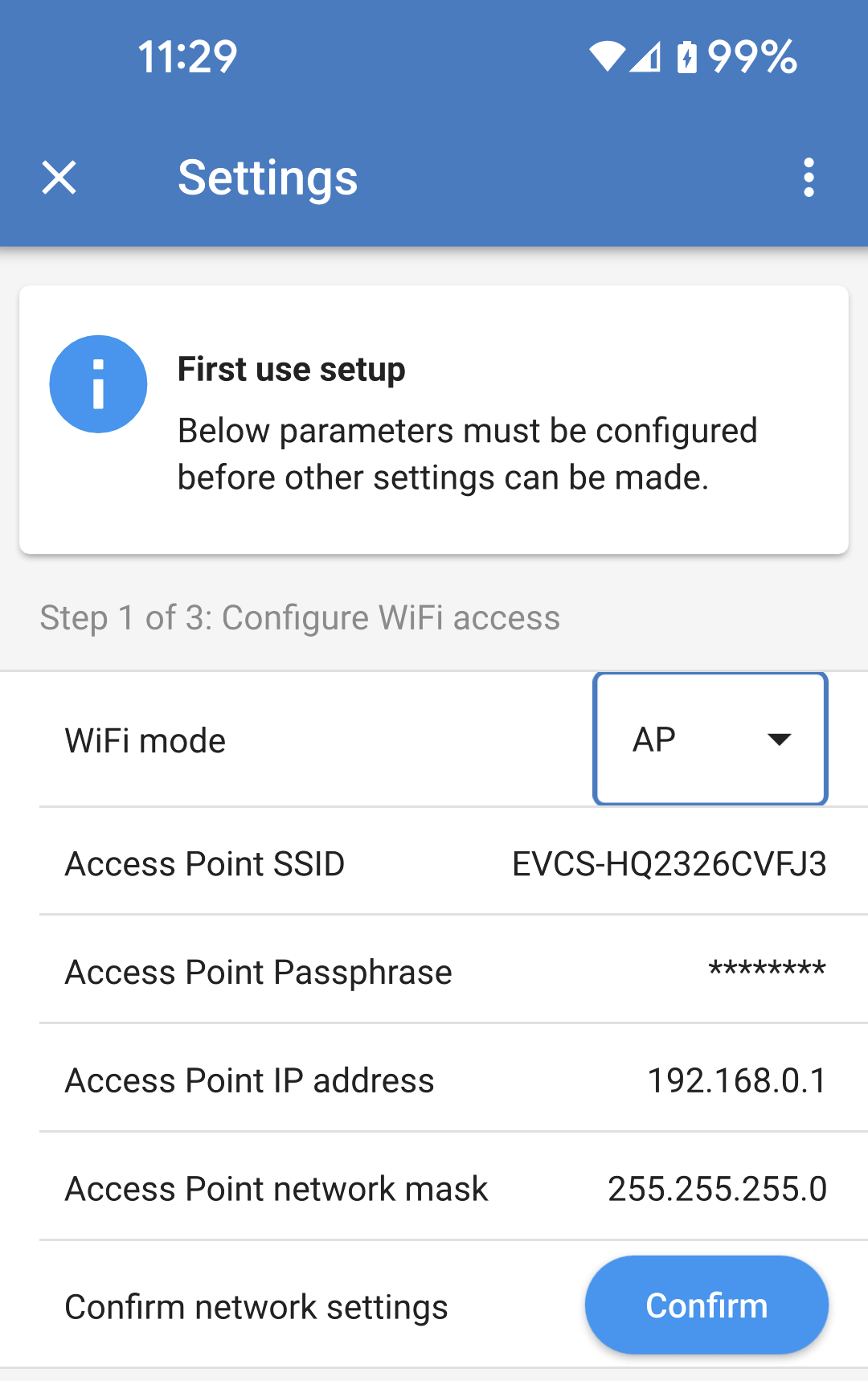

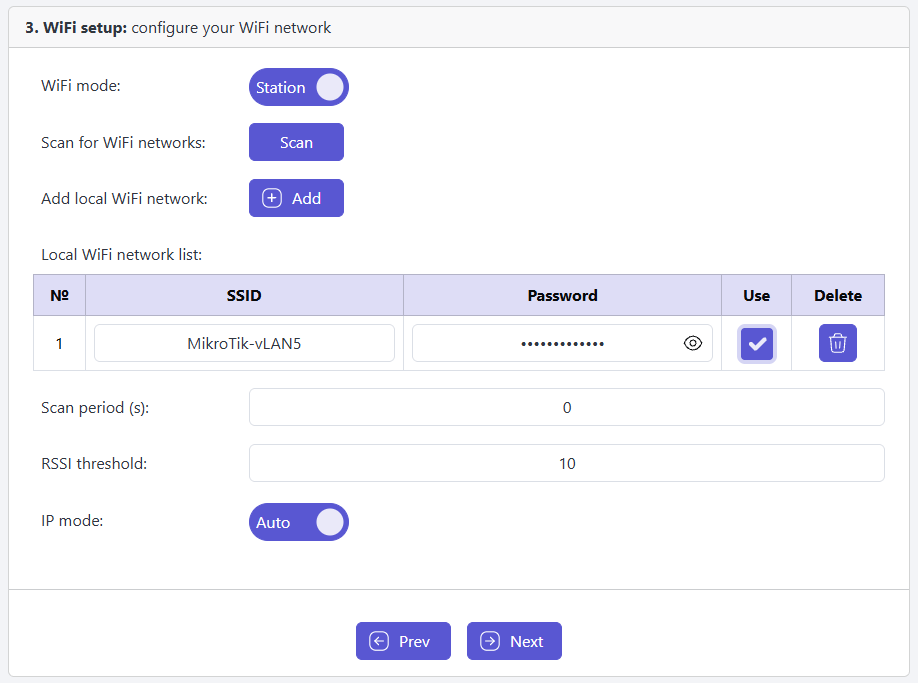

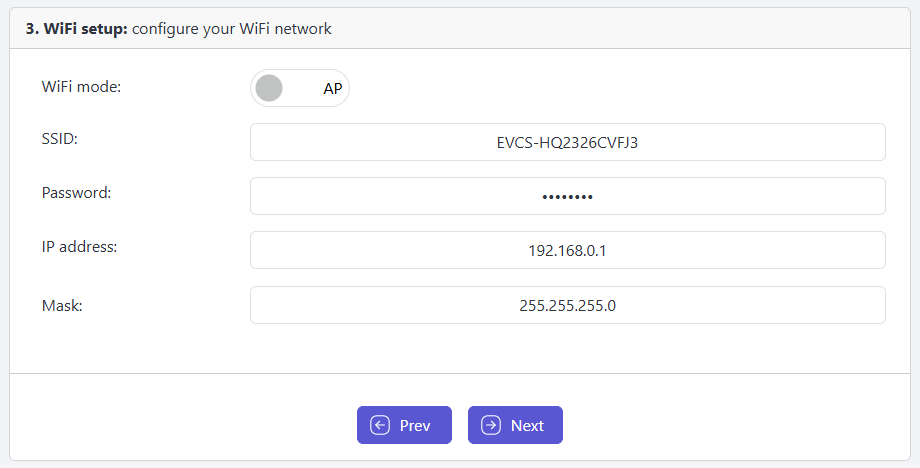

  • Ya WiFi modu AP'yi onaylayın (EVCS kendi erişim noktasını sağlar) - gerekli tüm parametreler zaten önceden doldurulmuştur. AP parolası, EVCS'nin içindeki etikette belirtilen parolaya karşılık gelir.

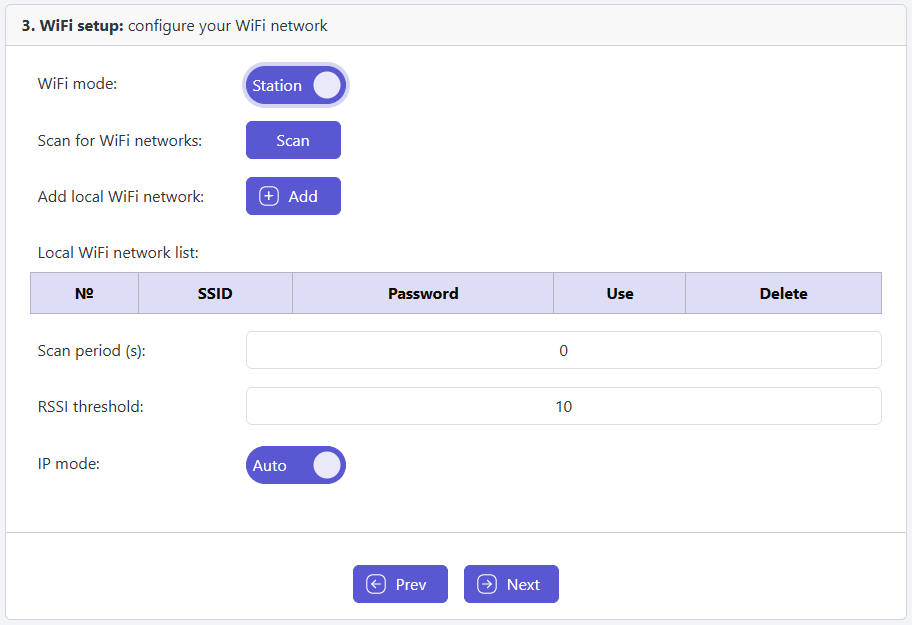

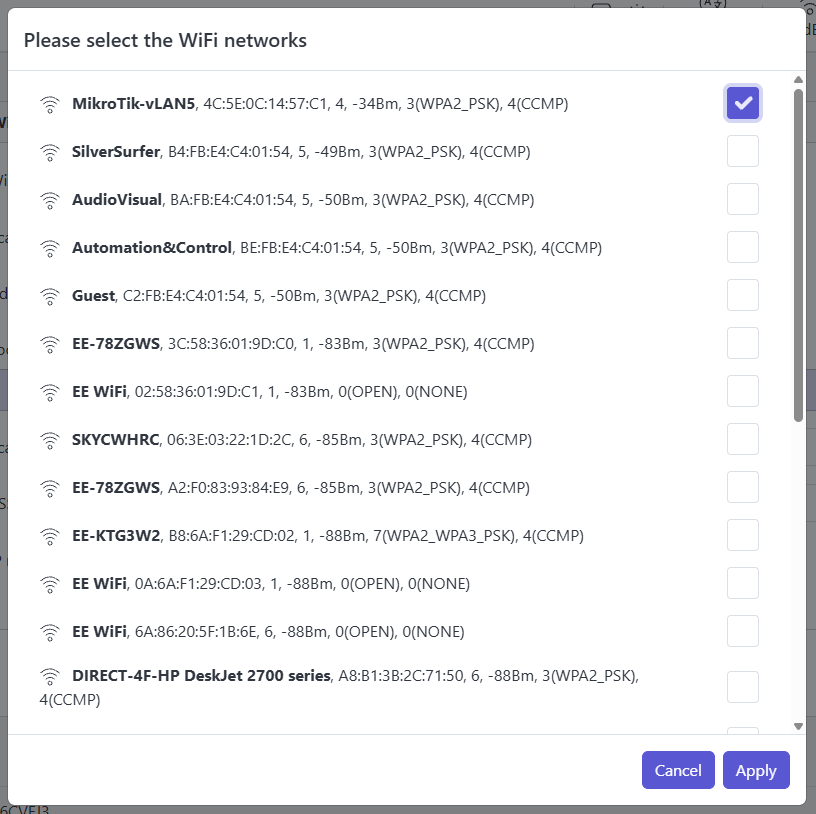

  • Ya da EVCS'yi yerel ağınıza/yönlendiricinize bağlamak için İstasyon modunu seçin. Ağ adını (SSID) zaten biliyorsanız bunu manuel olarak girebilirsiniz. Alternatif olarak, yakındaki ağları bulmak için SCAN düğmesine basın, istediğiniz ağı seçin ve erişim şifresini girin.

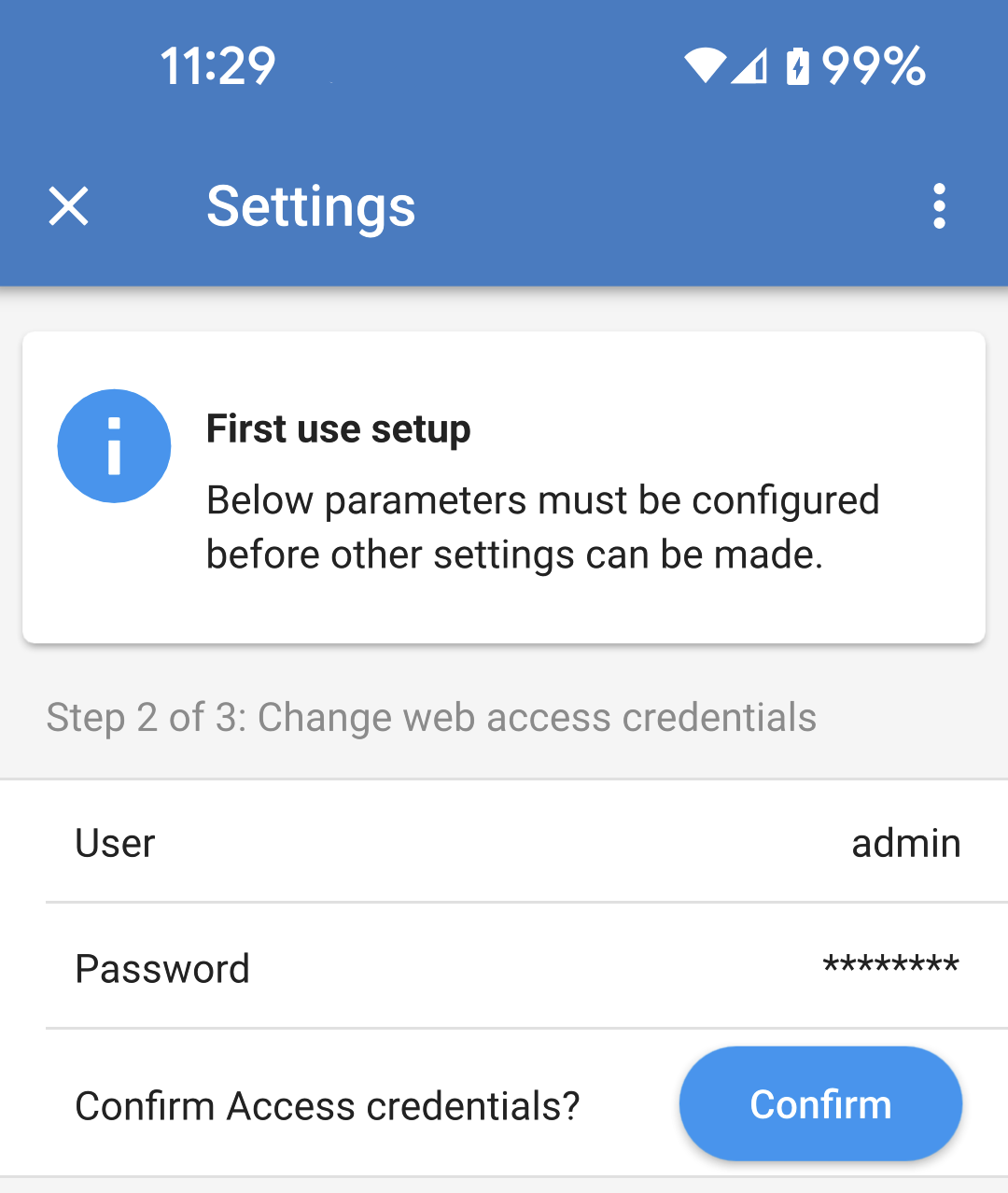

Adım 2/3: Web erişim bilgilerini değiştirme

Bu adım, web arayüzüne güvenli erişim sağlamak için gereklidir. Varsayılan kullanıcı adı “admin”dir. Varsayılan parola, EVCS'nin içindeki etikette bulunan parolaya karşılık gelir. Kendi parolanızı ve kullanıcı adınızı oluşturmanızı öneririz.

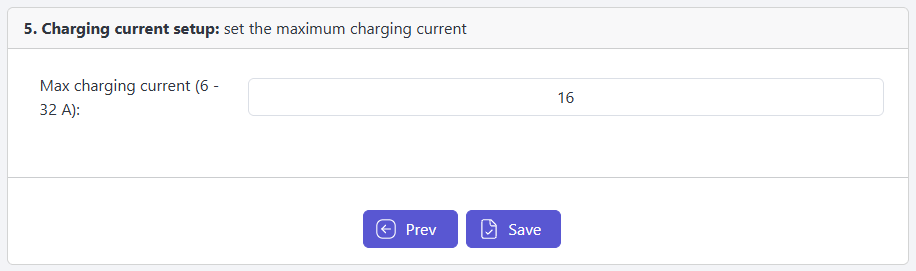

Adım 3/3: Maksimum şarj akımını ayarlama

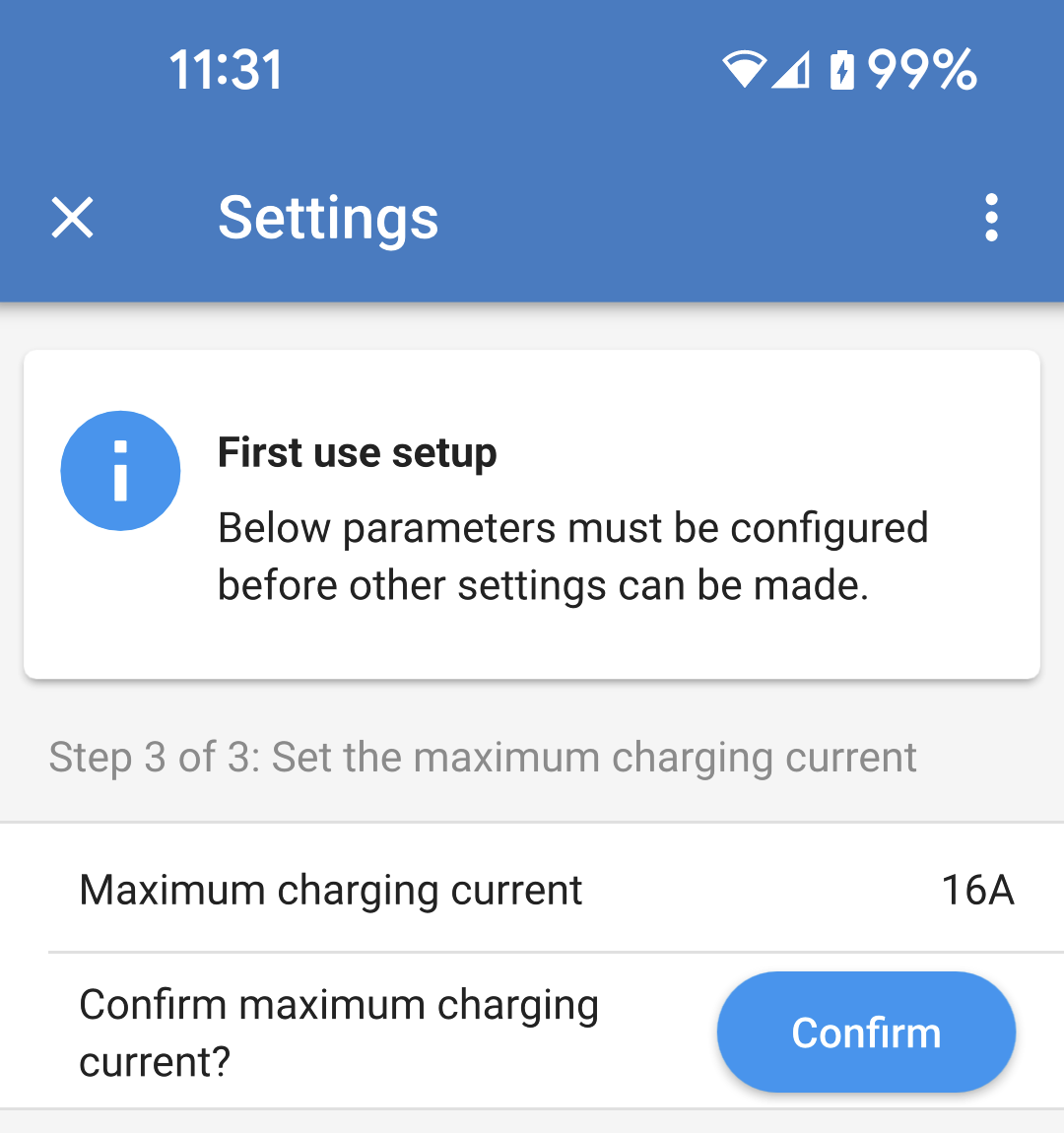

EVCS'nin şarj etmesine izin verilen maksimum şarj akımını ayarlayın (aralık: 10 A - 32 A).


5.2. VictronConnect’in kurulumu, yapılandırılması ve kullanımı

5.2.1. Kurulum

EV Charging Station’na Bluetooth ve VictronConnect üzerinden başarılı bir şekilde bağlanmak için aşağıdaki adımlar gereklidir:

  1. EVCS’nizde Bluetooth özelliğinin etkinleştirilmiş olduğundan emin olun.

    İpucu

    Bluetooth devre dışı ise Bluetooth’u etkinleştirmek hakkında ayrıntılar için Ağlar menüsü bölümüne bakın.

  2. App Store’dan veya Google Play’den VictronConnect uygulamasını indirip yükleyin.

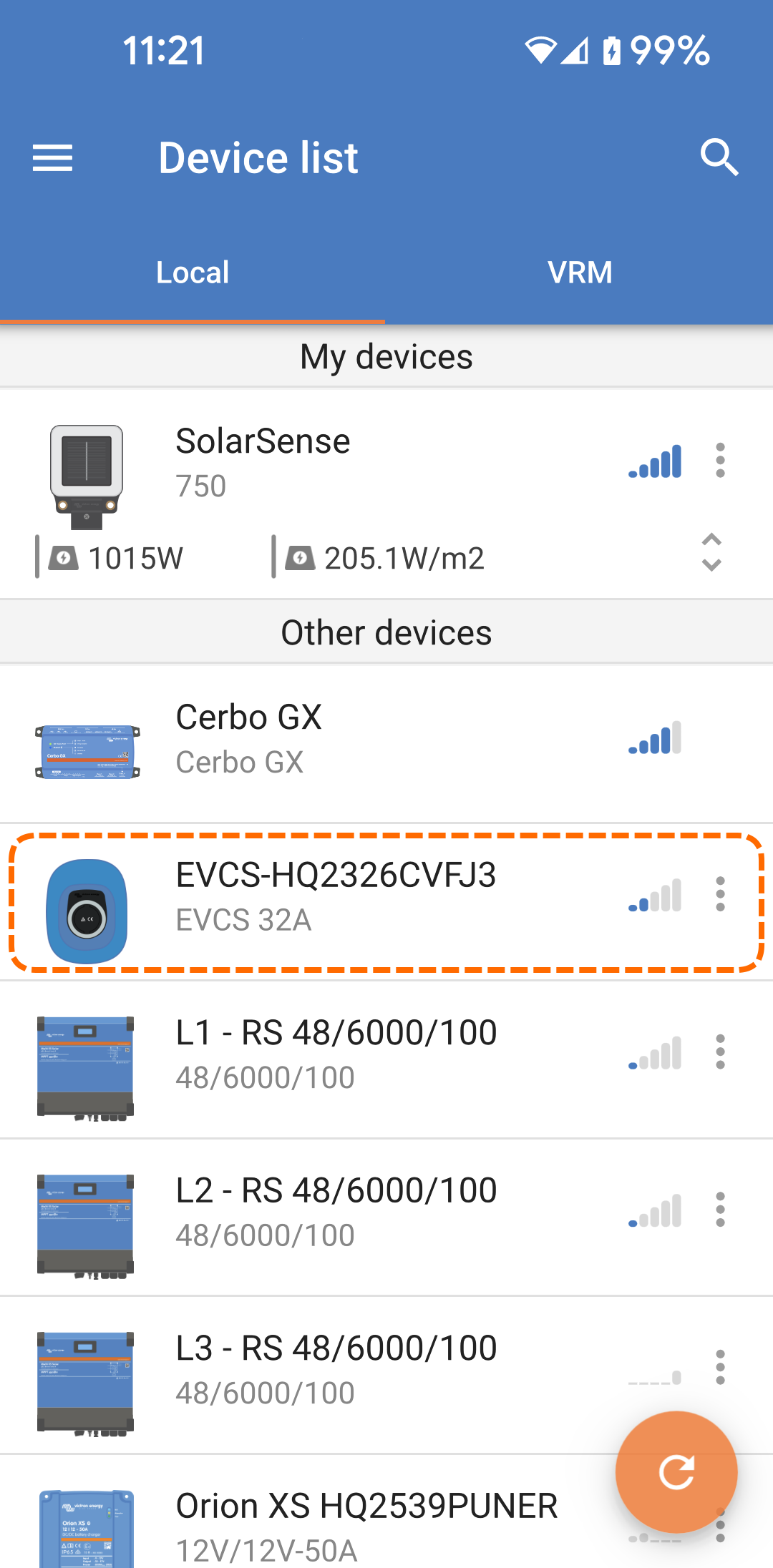

  3. VictronConnect’i açın ve EVCS için cihaz listesinde kaydırarak ilerleyin.

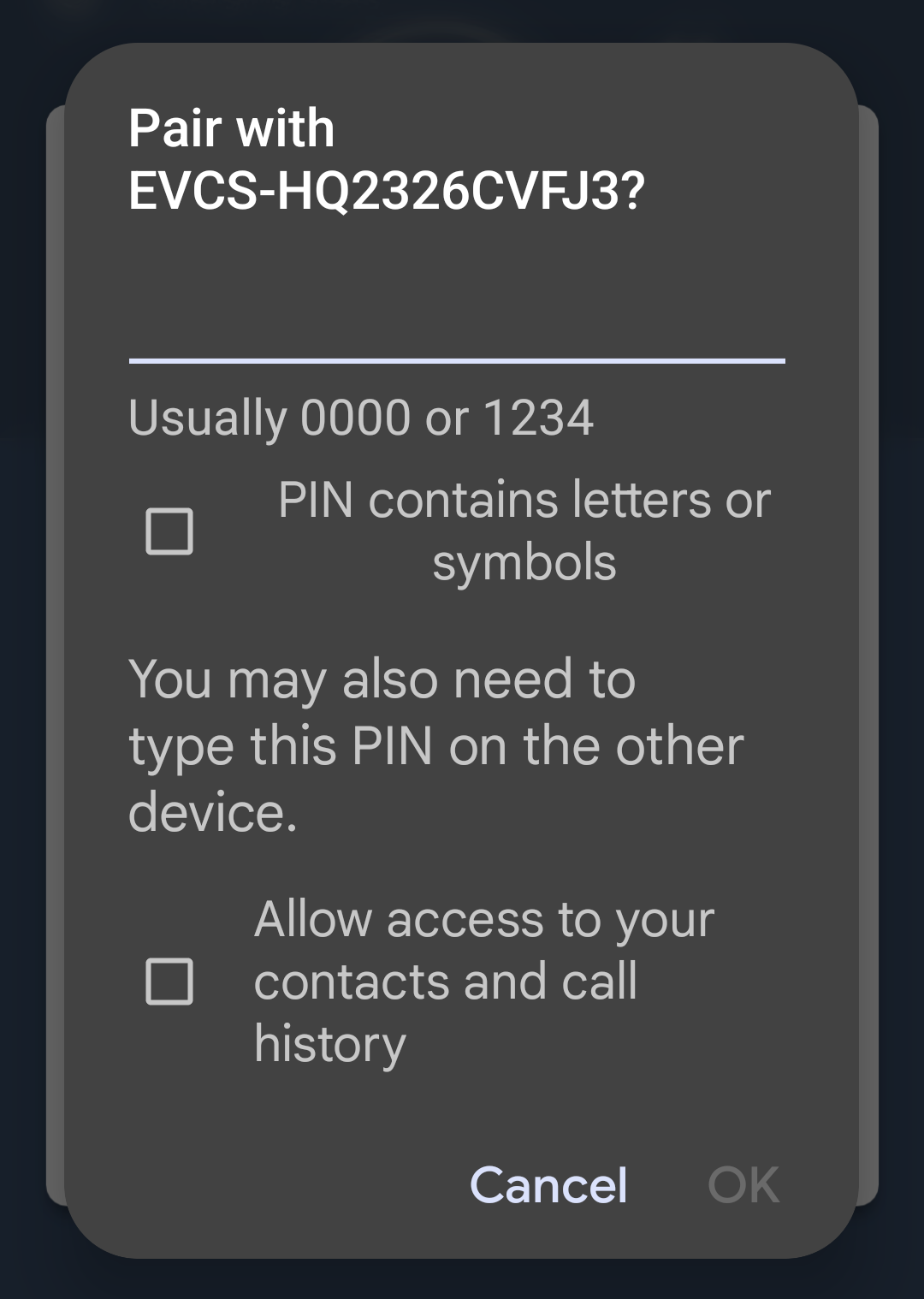

  4. Eşleştirme iletişim penceresini açmak için üzerine dokunun. 000000 olan eşleştirme kodunu veya muhafazanın içinde bulunan yapışkanlı etiketin üzerindeki benzersiz numarayı girin.

  5. Eşleştirme başarılı olduysa EVCS genel bakış sayfası görüntülenir.


5.2.2. Genel Bakış sayfası

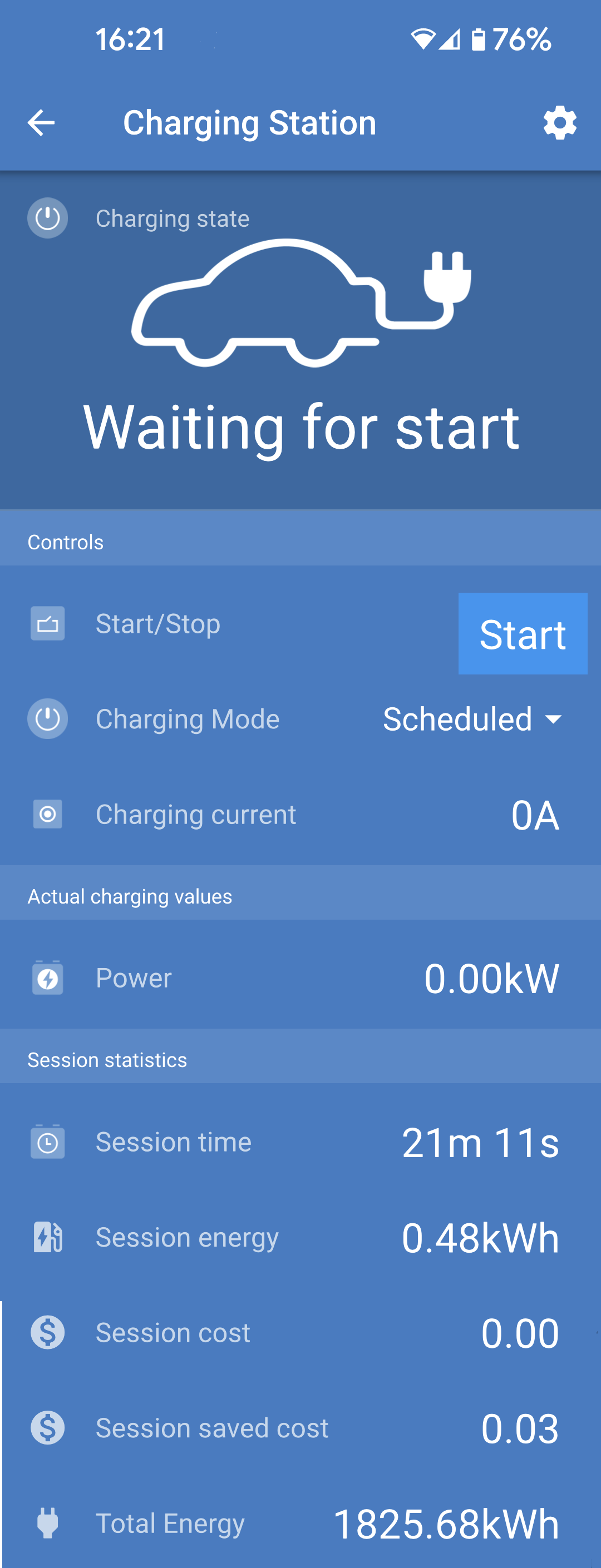

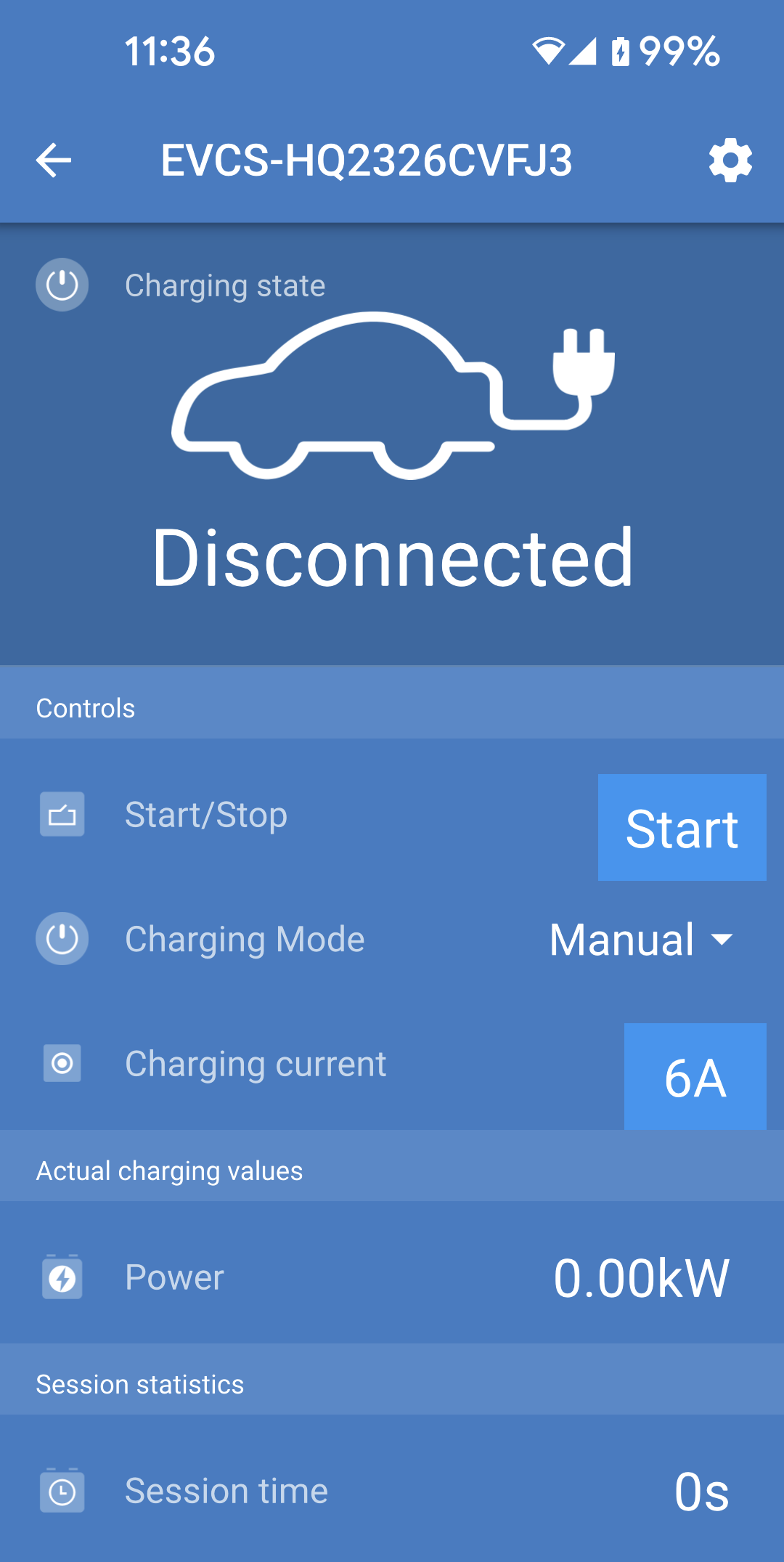

Genel bakış sayfası, şarj durumu, şarjı başlatma/durdurma kontrolleri veya şarj modunu ve şarj akımını değiştirme hakkında bilgi sunar. Ayrıca gerçek şarj değerleri ve oturum istatistikleri de izlenebilir.

Kontroller:

  • Başlat/Durdur: Manuel moddayken şarj işlemini başlatır veya durdurur.

    Durdurma düğmesine basıldıktan sonra, önce şarj akımının minimuma indirildiğini ve ancak o zaman kontaktörün açıldığını unutmayın (2 saniyelik bir gecikmeyle).

  • Şarj modu: Şarj modunu manuel, otomatik veya programlanmış olarak değiştirir.

  • Şarj akımı: Şarj akımını ayarlayın (aralık: Genel Ayarlar sayfasında veya web arayüzünde ayarlanan Minimum ve Maksimum şarj akımına bağlı olarak 6-32 A).

Gerçek şarj değerleri:

  • Akım: Şarj akımıdır

  • Güç: Şarj gücü. Çok fazlı bir besleme ile tüm fazlar birleştirilir.

Oturum istatistikleri:

  • Oturum süresi: Geçerli şarj oturumunun süresi.

  • Oturum enerjisi: Bu oturumda yüklenen toplam enerji.

  • Oturum maliyeti: (Şarj şebekeden gerçekleştiğinde) EVCS ayarlarında ayarlanan kW/sa başına enerji fiyatına bağlı oturum maliyetidir; EV Charging Station kurulumu bölümüne bakın.

  • Tasarruf edilen oturum maliyeti: PV sistemi üzerinden şarj edilen enerjiye ve EVCS ayarlarında ayarlanan kW/sa başına enerji fiyatına bağlı olarak tasarruf edilen maliyettir.

  • Toplam Enerji: İlk kurulumdan bu yana şarj edilen toplam enerjidir.


5.2.3. Ayarlar sayfası

Ayarlar menüsüne Genel Bakış sayfasının sağ üst köşesindeki dişli çarka basılarak erişilebilir.

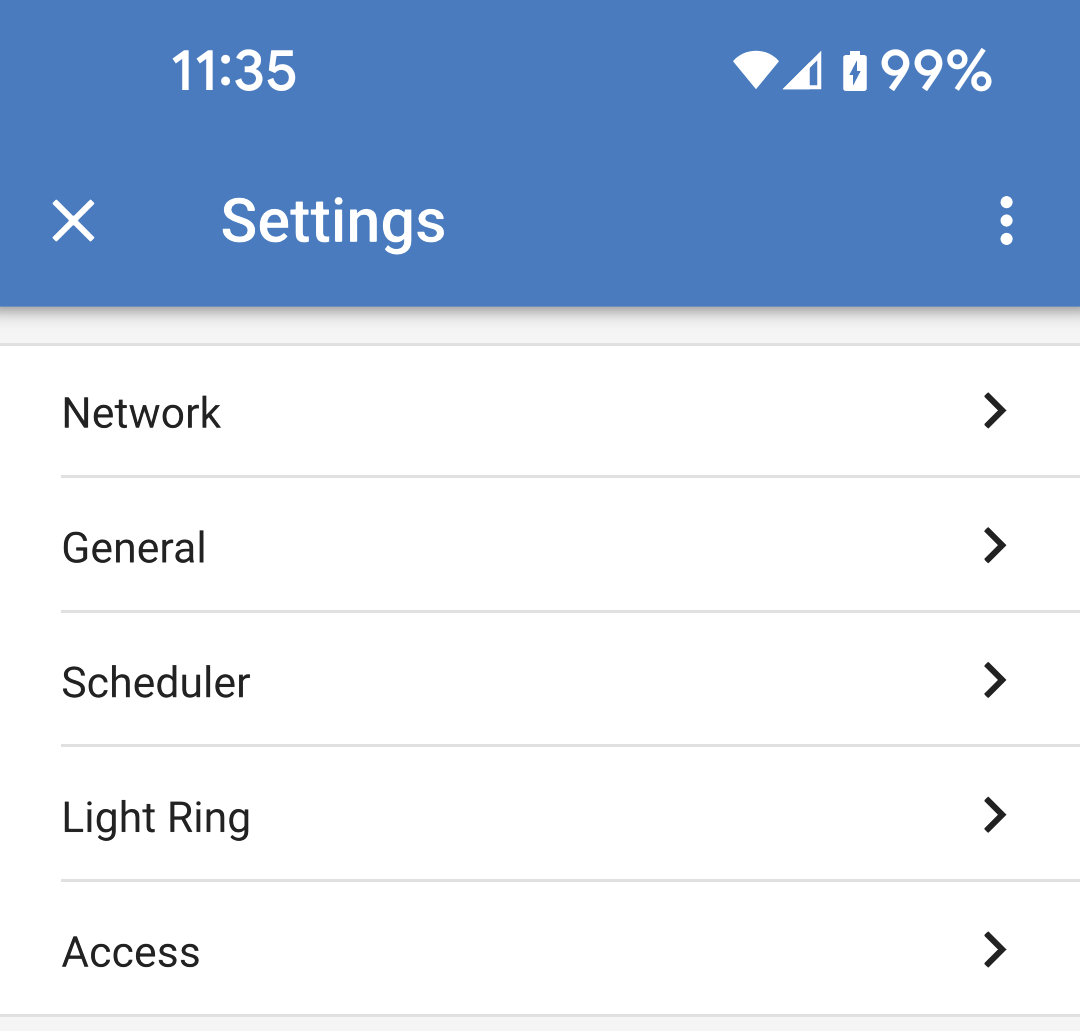

Aşağıdaki menü seçenekleri mevcuttur:

  • Ağ: Ağ ayarlarını değiştirin.

  • Genel: Şarj cihazı ayarlarını yapın.

  • Programlayıcı: Şarj programlarını ayarlayın.

  • Işık Halkası: Işık halkasının davranışını yapılandırın.

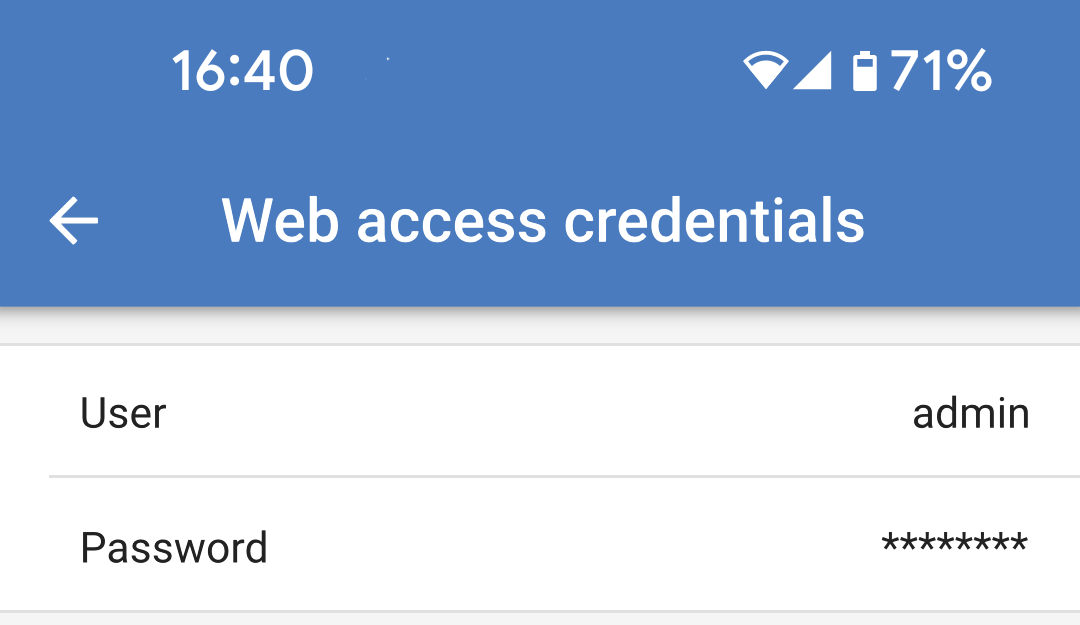

  • Erişim: Web erişim bilgilerini belirleyin.

Bu ayarlar, gerektiğinde sistemi yeniden başlamak üzere harekete geçirmenin mümkün olması dışında Ağlar menüsü ve EV Charging Station kurulumu bölümlerinde açıklananlara benzerdir.

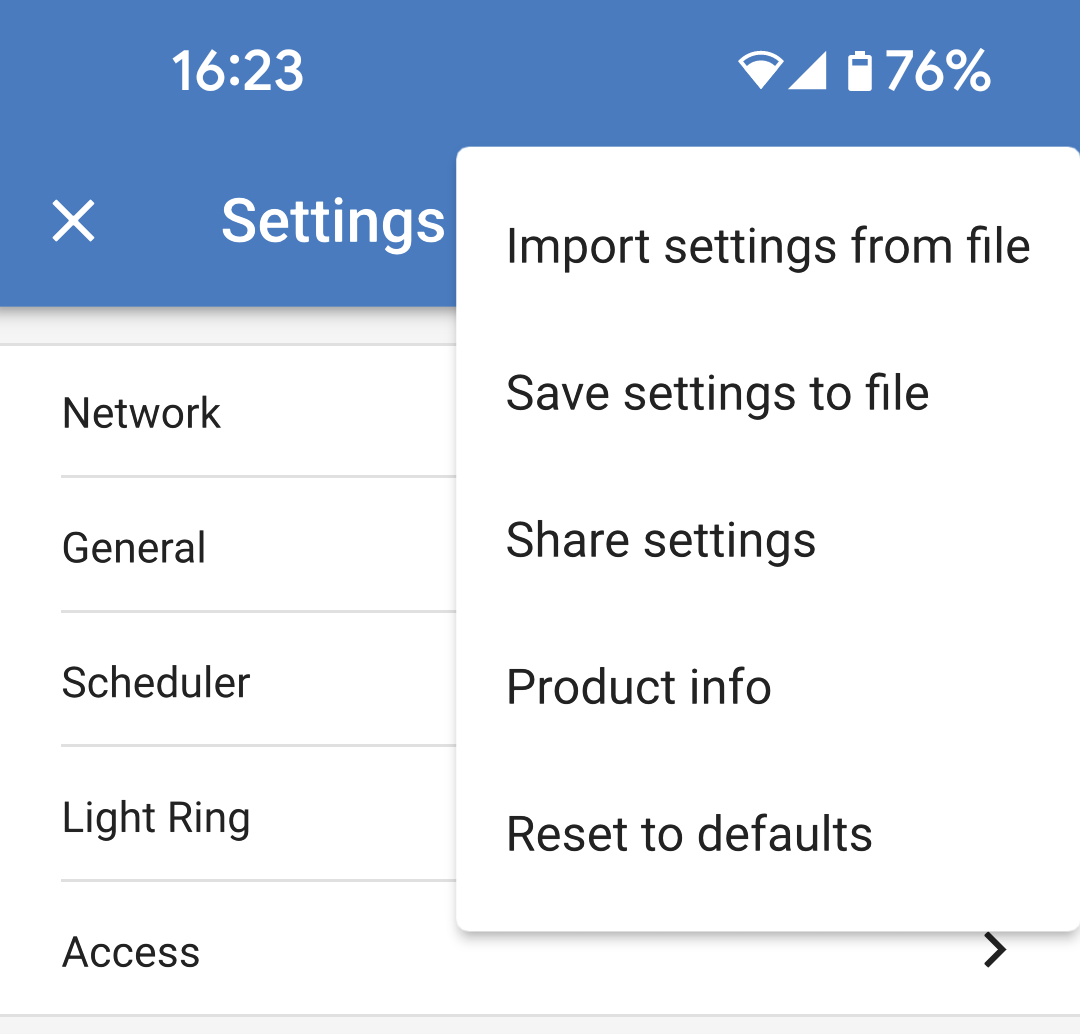

Aşağıdaki eylemleri gerçekleştirmek için ayarlar sayfasının sağ üst köşesindeki üç dikey noktaya dokunun:

  • Ayarları dosyadan içe aktar: Ayarlar kitaplığındaki bir dosyadan önceden kaydedilmiş ayarları içe aktarın.

  • Ayarları dosyaya kaydet: Geçerli ayarları ayar kitaplığında saklanacak bir dosyaya kaydedin. Bu dosya, bu EV Charging Station üzerindeki ayarları geri yüklemek veya aynı ayarları başka bir dosyaya kolayca uygulamak için yedek olarak kullanılabilir.

  • Ayarları paylaş: Ayar dosyasını e-posta veya örneğin Android veya iOS cihazında kullanılıyor olabilecek diğer sosyal uygulamalar aracılığıyla paylaşın.

  • Ürün bilgileri: EV Charging Station model numarasını ve seri numarasını görüntüler. Bluetooth'u etkinleştirmek veya devre dışı bırakmak için bir anahtar da vardır. Daha fazla bilgi için Ürün bilgisi bölümüne bakın.

  • Varsayılan değerlere sıfırlama: Tüm ayarları fabrika varsayılanlarına sıfırlayın. Bu, özelleştirilen tüm ayarların kaybolacağı ve kurulumun yeniden yapılması veya önceden kaydedilmiş bir ayar dosyasından içe aktarılması gerektiği anlamına gelecektir.


5.2.4. Ürün bilgileri sayfası

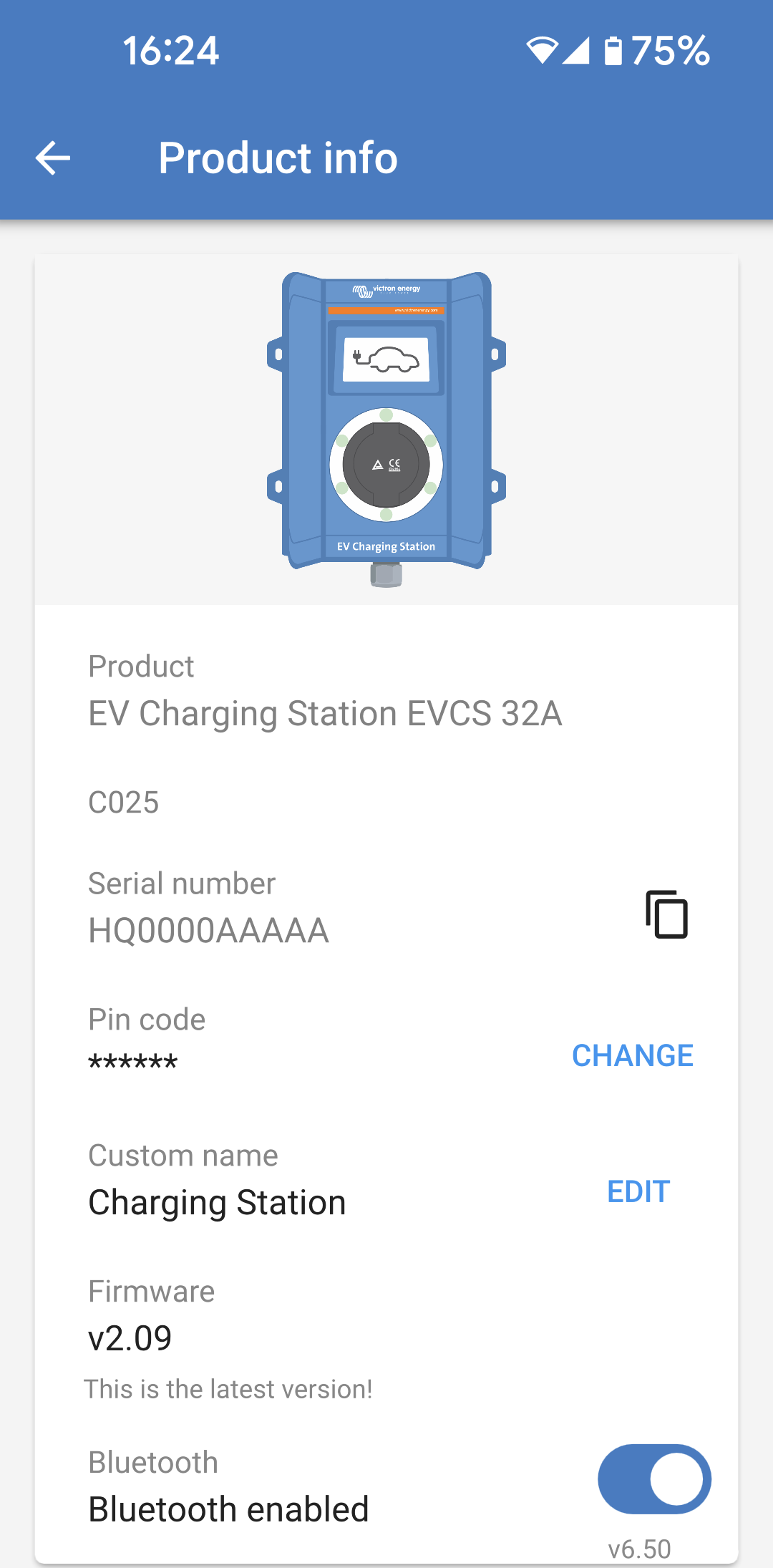

Ürün bilgileri sayfasına gitmek için Ayarlar sayfasındaki 3 dikey nokta simgesine dokunun.

  • Ürün: Ürün adını ve model numarasını gösterir.

  • Seri numarası: EV Charging Station'in seri numarasını gösterir.

  • Pin kodu: Pin kodu gizlidir ancak sağdaki değiştir düğmesi kullanılarak değiştirilebilir.

  • Özel ad: EV Charging Station'in kolay adını değiştirin.

  • Ürün yazılımı: EV Charging Station üzerinde çalışan geçerli ürün yazılımı sürümünü görüntüler.

  • Bluetooth: EV Charging Station’in Bluetooth işlevini etkinleştirin veya devre dışı bırakın.

EV Charging Station ürününe kendi ismini atama ve Bluetooth’u devre dışı bırakıp tekrardan etkinleştirme konularında daha fazla bilgi için lütfen VictronConnect App rehberine bakın.

Uyarı

Bluetooth'u VictronConnect aracılığıyla devre dışı bırakırsanız web arayüzü Ağlar menüsü aracılığıyla veya Fabrika ayarlarına sıfırla özelliği kullanılarak web arayüzü veya DEF düğmesi prosedürü aracılığıyla yeniden etkinleştirilmesi gerekeceğini unutmayın. Fabrika ayarlarında Bluetooth devre dışı bulunan eski cihazlarda Bluetooth’u etkinleştirmek için web arayüzünün ağlar menüsünü kullanın.

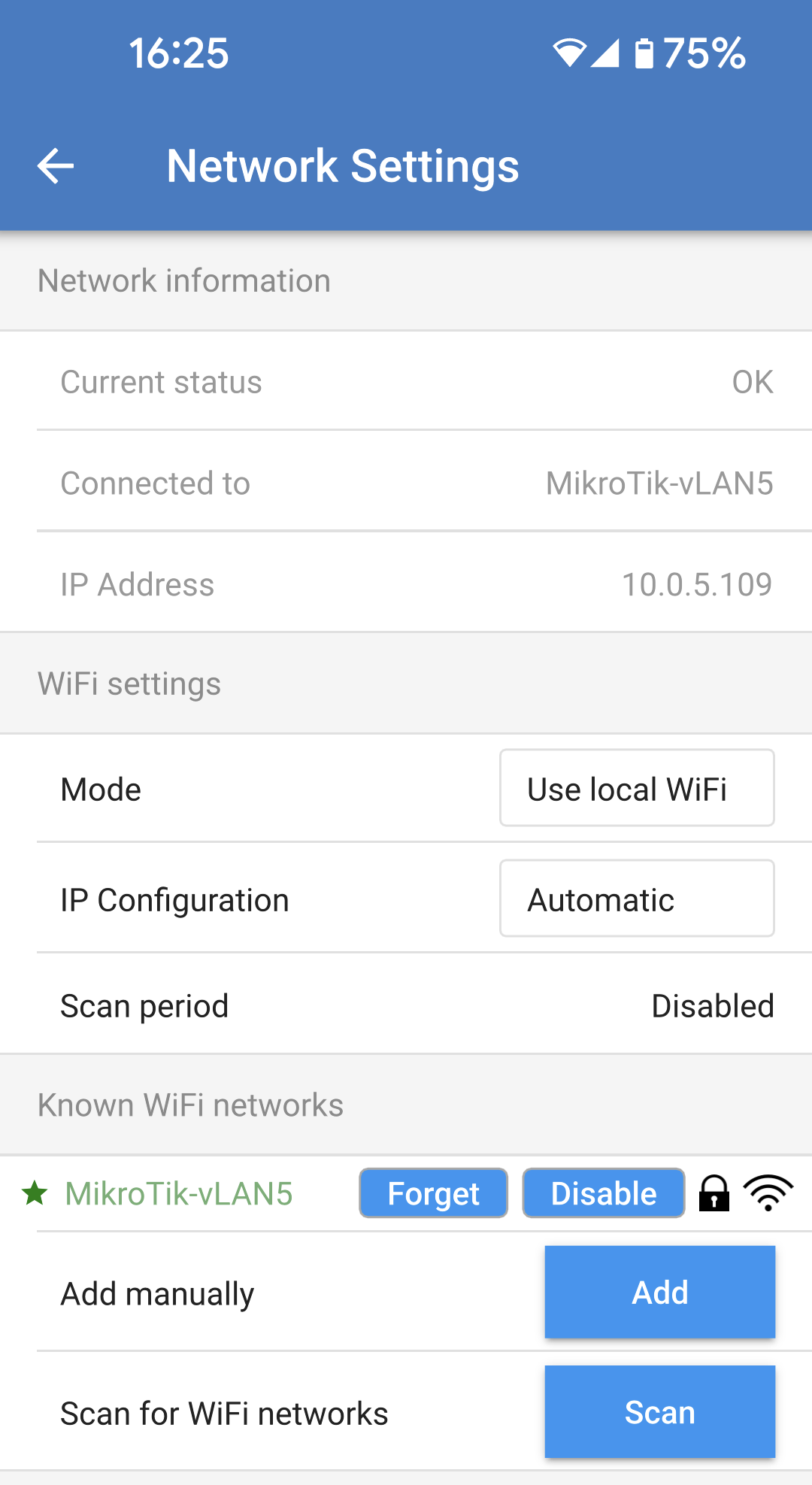

5.2.5. Ağ Ayarları

Ağ bilgileri bölümü gösterilir:

  • Ağın mevcut durumu: Ağın mevcut durumunu gösterir.

  • Bağlantılı: EV Charging Station'in bağlı olduğu WiFi ağının adını görüntüler.

  • Yerel IP adresi: EV Charging Station'in LAN IP adresini görüntüler.

WiFi bölümü EV Charging Station için WiFi ayarlarının yapılandırılmasını sağlar.

  • Mod: Yerel WiFi bağlantısının veya EV Charging Station'in bir WiFi Erişim Noktası oluşturup oluşturmayacağının seçilmesini sağlar. EV Charging Station genellikle yalnızca başka bir WiFi ağı yoksa Erişim Noktası olarak ayarlanmalıdır.

  • IP Yapılandırma: Otomatik (DHCP) IP adresi tahsisine veya manuel sabit IP adresi yapılandırmasına izin verme seçeneği. Otomatik IP yapılandırması önerilen seçenektir. Manuel seçeneği yalnızca gelişmiş ağ yapılandırmaları için veya ağ yöneticisinin talimatıyla tasarlanmıştır.

  • Tarama süresi: Periyodik otomatik WiFi ağ taramasına izin vermek ve izin veriliyorsa otomatik taramalar arasındaki süreyi tanımlamak için.

  • RSSI Eşiği: Keşfedilen WiFi ağlarının listeye eklenmeden önce sahip olması gereken minimum sinyal gücünü ayarlar.

Erişim noktası listesi bölümü keşfedilen yerel WiFi ağlarını gösterir veya bir WiFi ağının manuel olarak eklenmesine olanak tanır.

O anda bağlı olan Erişim Noktası adı burada "FORGET” (unut) ve "DISABLE” (devre dişi birak) düğmeleriyle birlikte yeşil renkte gösterilir.

  • AP'yi manuel olarak ekle: Manuel olarak bir WiFi ağı ekleme seçeneği sunar. Bu, gerekli ağın SSID'sinin gizli olduğu ve keşfedilen ağlar listesinde gösterilmediği durumlarda kullanılabilir.

  • WiFi ağlarını tara: Yakındaki mevcut WiFi ağlarını hemen taramak için "SCAN” (tara) düğmesine dokunun.

    Mevcut tüm WiFi ağlarının bir listesi keşfedildikçe görünmeye başlayacaktır. Listede Erişim Noktası adı ve asma kilit sembolüyle gösterilen güvenlik durumu yer alır. EV Charging Station tarafından alınan sinyal gücü sağda WiFi sembolü ile gösterilir.

    Bağlanmak istediğiniz ağın yanındaki "ADD" (ekle) düğmesine dokunun. Varsa seçilen ağ için parola girmeniz istenecektir.


5.2.6. Genel Ayarlar

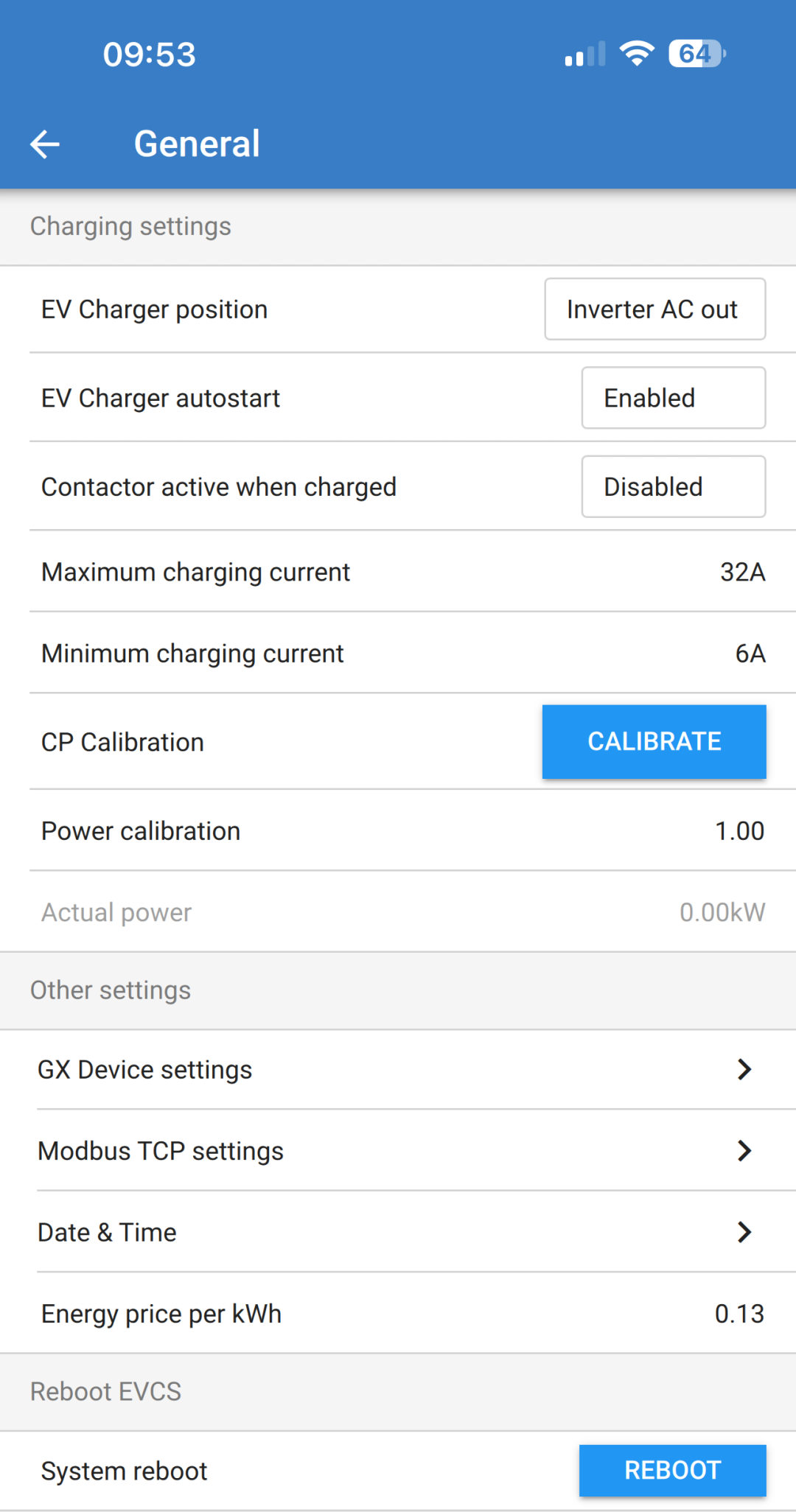

Genel ayarlar sayfası EV Charging Station’in genel yapılandırması için seçenekleri listeler.

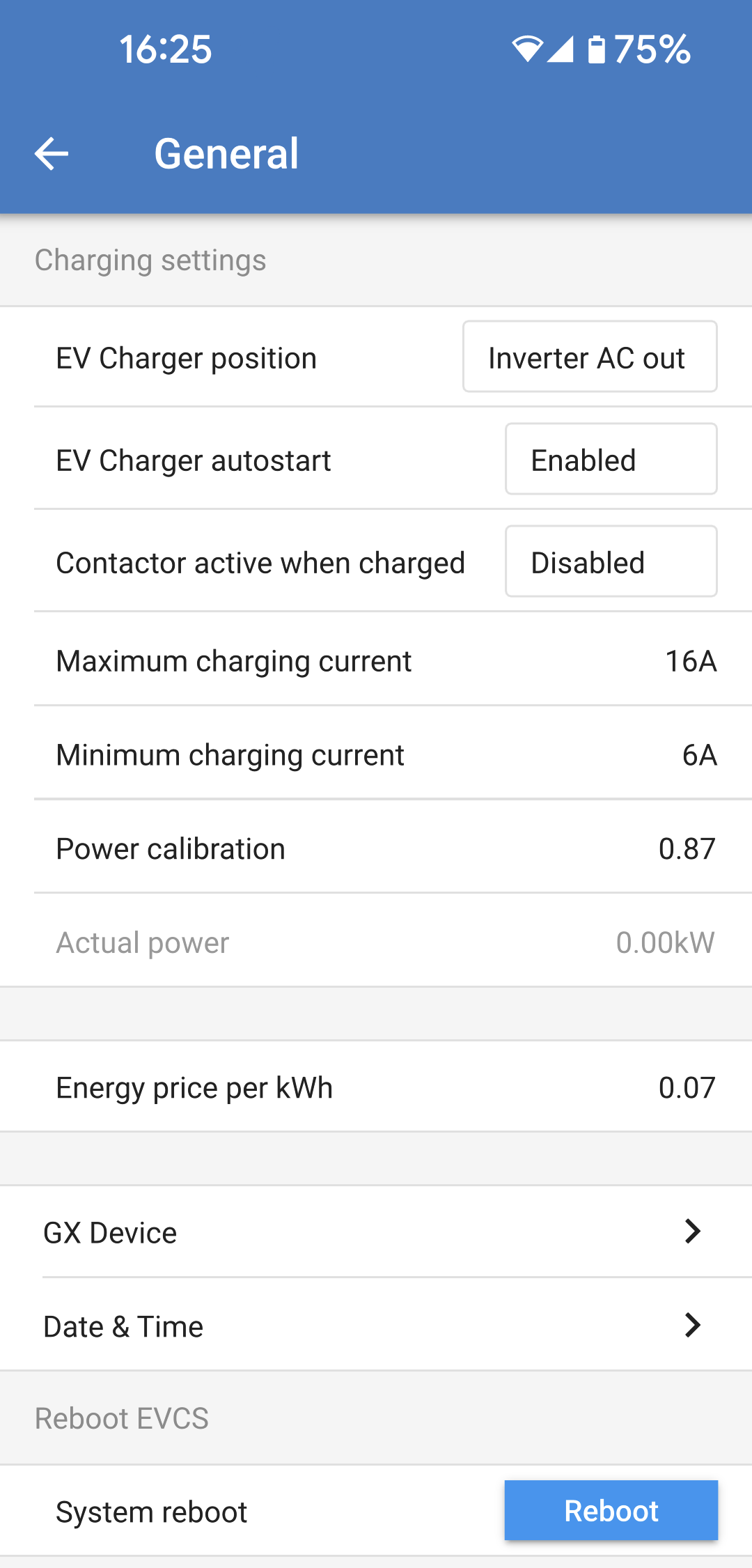

Şarj ayarları bölümünde aşağıdaki seçenekler bulunmaktadır:

  • Elektrikli Araç Şarj Cihazı konumu: Bu seçenek EV Charging Station'in sistemde nereye bağlandığını seçer. Örneğin, EV Charging Station bir MultiPlus'ın AC Giriş tarafına veya AC Çıkış tarafına bağlanabilir.

  • Elektrikli Araç Şarj Cihazını otomatik başlatma: Bu seçenek, EV şarj kablosu araca bağlandığında EV şarj cihazının otomatik olarak şarj etmeye başlayıp başlamayacağını tanımlar.

  • Kontaktör şarj edildiğinde etkin: Elektrikli araç şarj edildiğinde, kontaktör kapalı kalacak veya elektrikli aracın beslemeyle bağlantısını tamamen kesecek şekilde açılacak şekilde ayarlanabilir.

  • Maksimum şarj akımı: Herhangi bir durumda EV Charging Station'in elektrikli araca sağlayacağı maksimum şarj akımı. Yapılandırılabilir aralık 10 A ila 32 A'dır.

  • Minimum şarj akımı: İstenen seviyede şarj edilmediği sürece elektrikli araca verilmesi gereken minimum şarj akımı. Yapılandırılabilir aralık 6 A ila 31 A'dır.

  • CP Kalibrasyonu: CP (kontrol pilotu) sinyal hattının kalibrasyonuna izin verir.

  • Güç kalibrasyonu: Gerçek güç okumasını kalibre etmek için bu ayarı yapın.

  • Gerçek güç: EV Charging Station’in EV'ye sağladığı tüm fazların gerçek birleşik gücünü görüntüler.

Diğer ayarlar bölümü şunları sağlar:

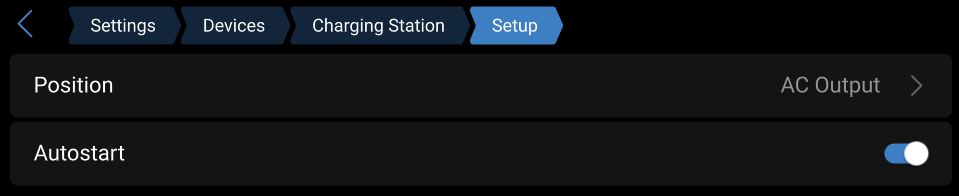

  • GX Cihazı ayarları: Cerbo GX veya Ekrano GX gibi bir GX Cihazı ile iletişim kurmak için bu seçeneği seçin.

  • Modbus TCP ayarları: IP adresi beyaz listesini etkinleştirin ve beyaz listeye IP adresleri ekleyin.

  • Tarih ve Saat: Saat dilimini, tarihi ve saati ayarlayın.

  • kW/sa başına enerji fiyatı: Şebekeden taşınan enerjinin fiyatını belirleyin.

EVCS'yi yeniden başlatın:

  • Sistem yeniden başlatma: EV Charging Station'yi yeniden başlatmak için "REBOOT” (yeniden başlat) düğmesine dokunun.

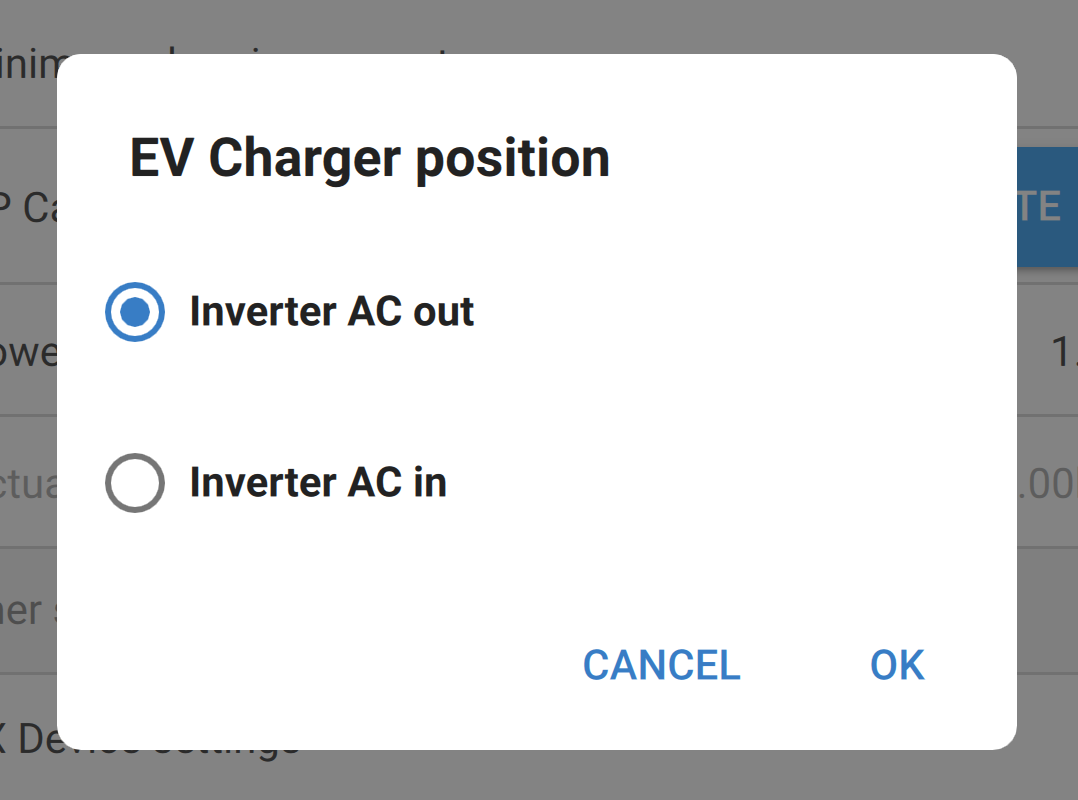

Elektrikli Araç Şarj Cihazı konumu

Sistemde EV Charging Station'in bağlandığı konumu seçin.

EV Charging Station İnvertör/Şarj Cihazından önce herhangi bir yere bağlanmışsa "İnvertör AC girişi" seçeneğini seçin.

Alternatif olarak, EV Charging Station İnvertör/Şarj Cihazından sonra bağlanmışsa veya bir İnvertörden sonra bağlanmışsa "İnvertör AC çıkışı" seçeneğini seçin.


Elektrikli Araç Şarj Cihazını otomatik başlatma

Şarj kablosu EV'ye bağlandığında EV Charging Station'in otomatik olarak başlayıp başlamayacağını seçin.

Şarj kablosu elektrikli araca bağlandığında şarj işleminin otomatik olarak başlaması için "Etkin" öğesini seçin.

Şarj işleminin otomatik olarak başlamasını istemiyorsanız "Devre Dışı" öğesini seçin. Bu durumda şarj işleminin Genel Bakış sayfasından "Başlat" düğmesine basılarak manuel olarak başlatılması gerekir. Bu, EV Charging Station'in yetkisiz kullanımını önlemeye yardımcı olabilir.


Kontaktör şarj edildiğinde etkin

EV şarj edildiğinde ancak kablo hala bağlı olduğunda EV Charging Station içindeki kontaktörün kapalı kalıp kalmayacağını veya açılıp açılmayacağını seçin.

EV şarj edildiğinde dahili kontaktörün kapalı kalması için "Etkin" öğesini seçin. Örneğin, kabin havasını EV aküsü yerine şarj kaynağından gelen elektriği kullanarak ön koşullandırmak istiyorsanız bu yararlı olabilir.

EV şarj edildiğinde dahili kontaktörün açılmasını istiyorsanız "Devre Dışı" öğesini seçin. Bu, şarj kablosu çıkarılmış gibi elektrikli aracın beslemeyle bağlantısını kesme etkisine sahiptir.


CP Kalibrasyonu

Tip 2 elektrikli araç şarj kablosu, "Kontrol Pilotu" (CP) adı verilen bir sinyal hattı içerir. Bu, elektrikli araç ile EV Charging Station gibi bir elektrikli araç şarj istasyonu arasındaki iletişimi sağlamak için çift yönlü bir sinyaldir. Elektrikli araç ile şarj cihazı arasında doğru iletişimi sağlamak için CP hattının kalibre edilmesi önemlidir.

CP hattını kalibre etmeye başlamak için "CALIBRATE” (kalibre et) düğmesine dokunun.


Bir onay kutusu açılacaktır. CP hattını yeniden kalibre etmek istediğinizden eminseniz "NEXT” (ileri) düğmesine dokunun.

Bir sonraki ekrandaki talimatları izleyin ve EV'nin EV Charging Station'e bağlı olduğundan emin olun. Onaylamak ve CP hattı kalibrasyonunun başlamasına izin vermek için "NEXT” (ileri) düğmesine dokunun. Hesaplamalar bitene kadar bekleyin.


Kalibrasyon işlemi tamamlandıktan sonra bir "Başarılı!" mesajı gösterilecektir.

Yeni kalibrasyon hesaplamalarını uygulamak için "CLOSE” (kapat) veya sıfırlamak için "Sıfırla" üzerine dokunun.

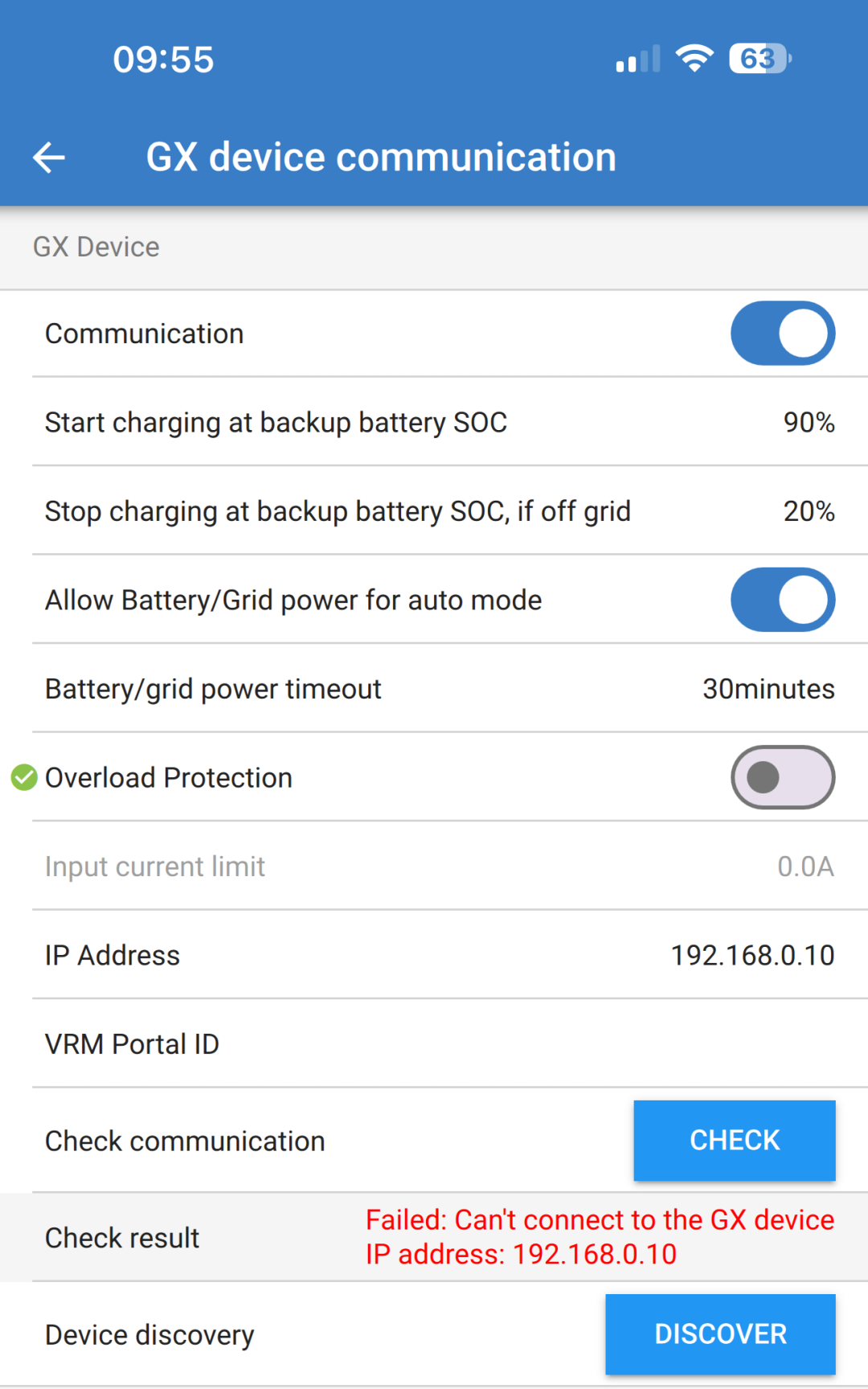

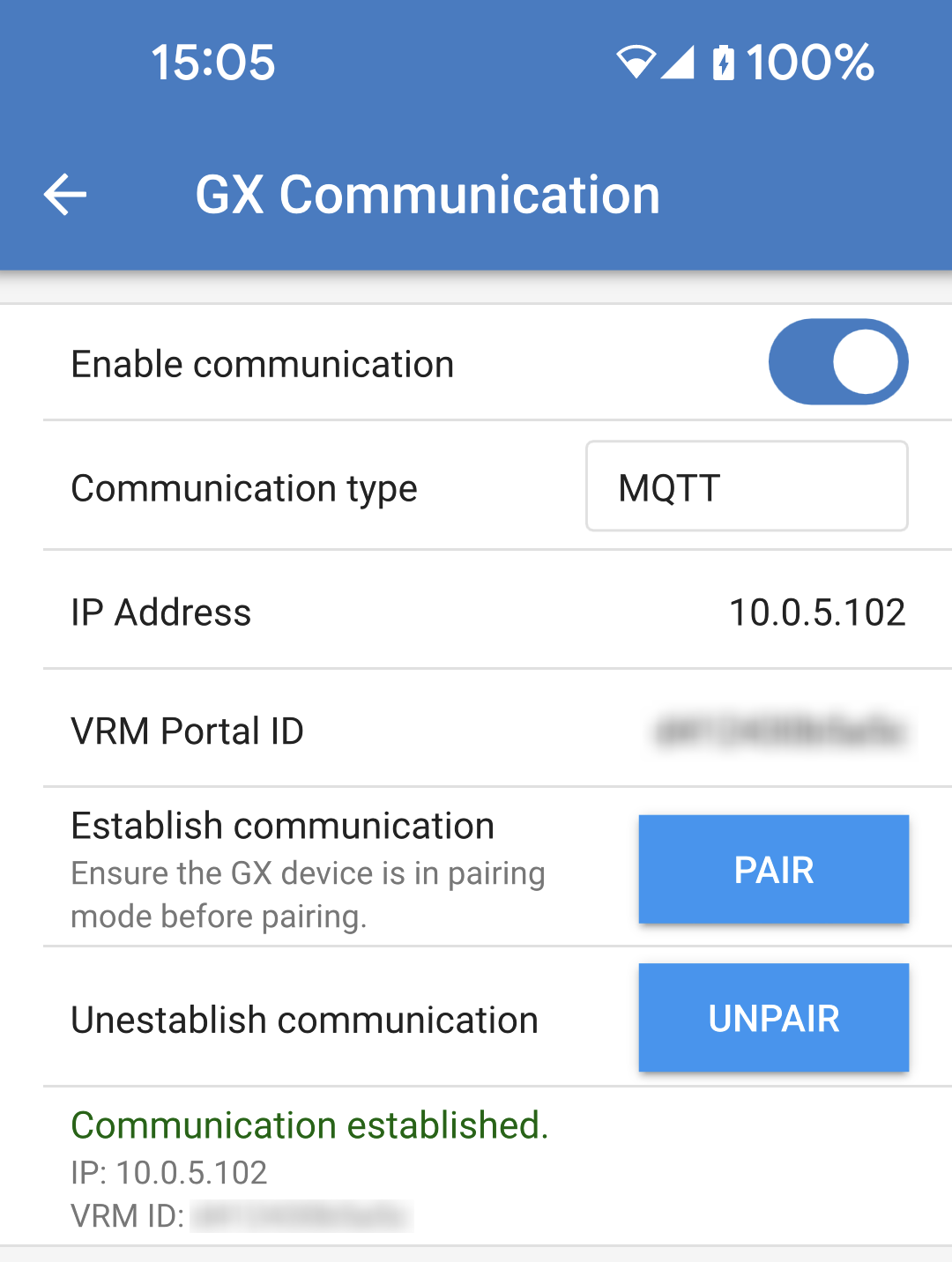

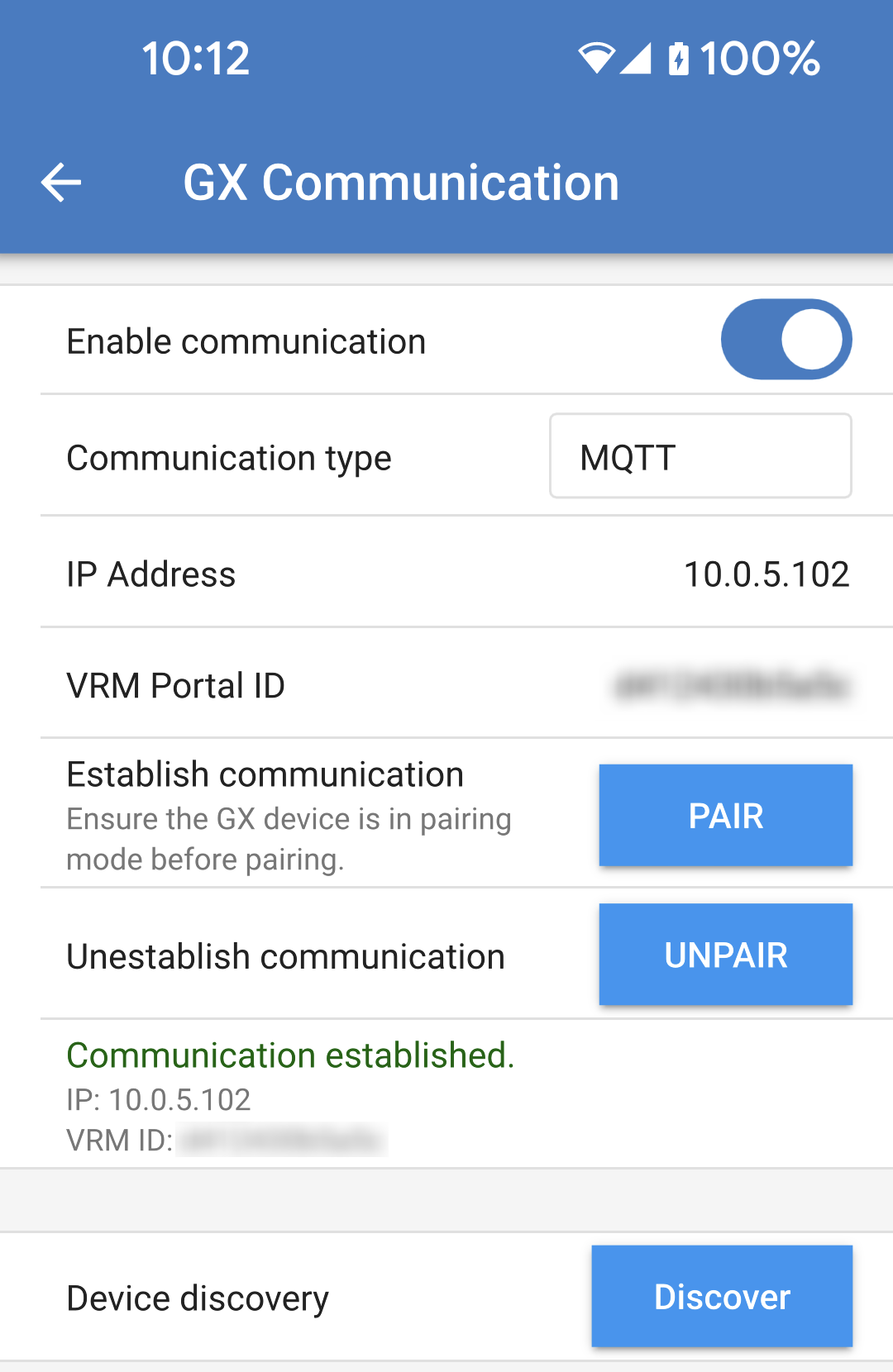

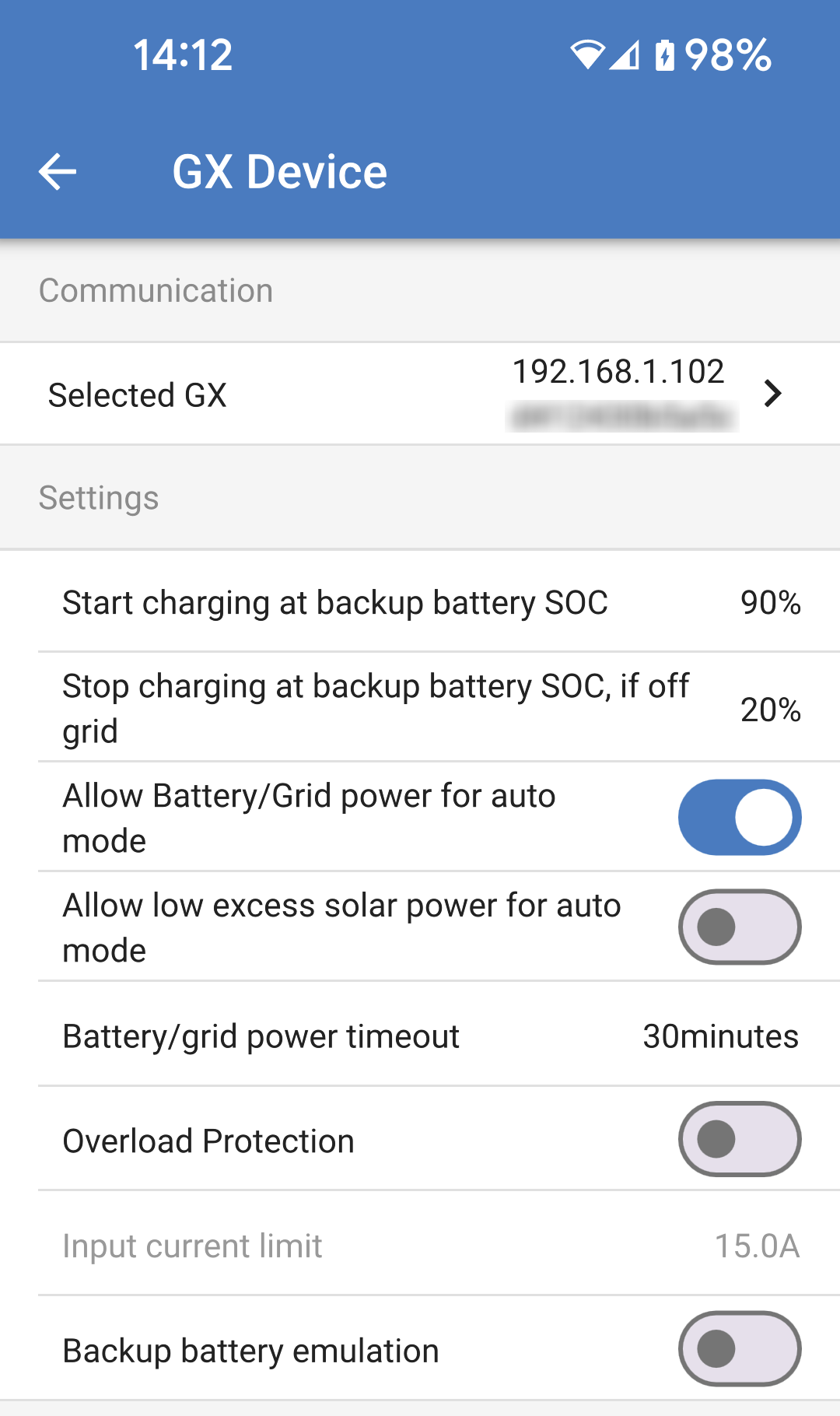

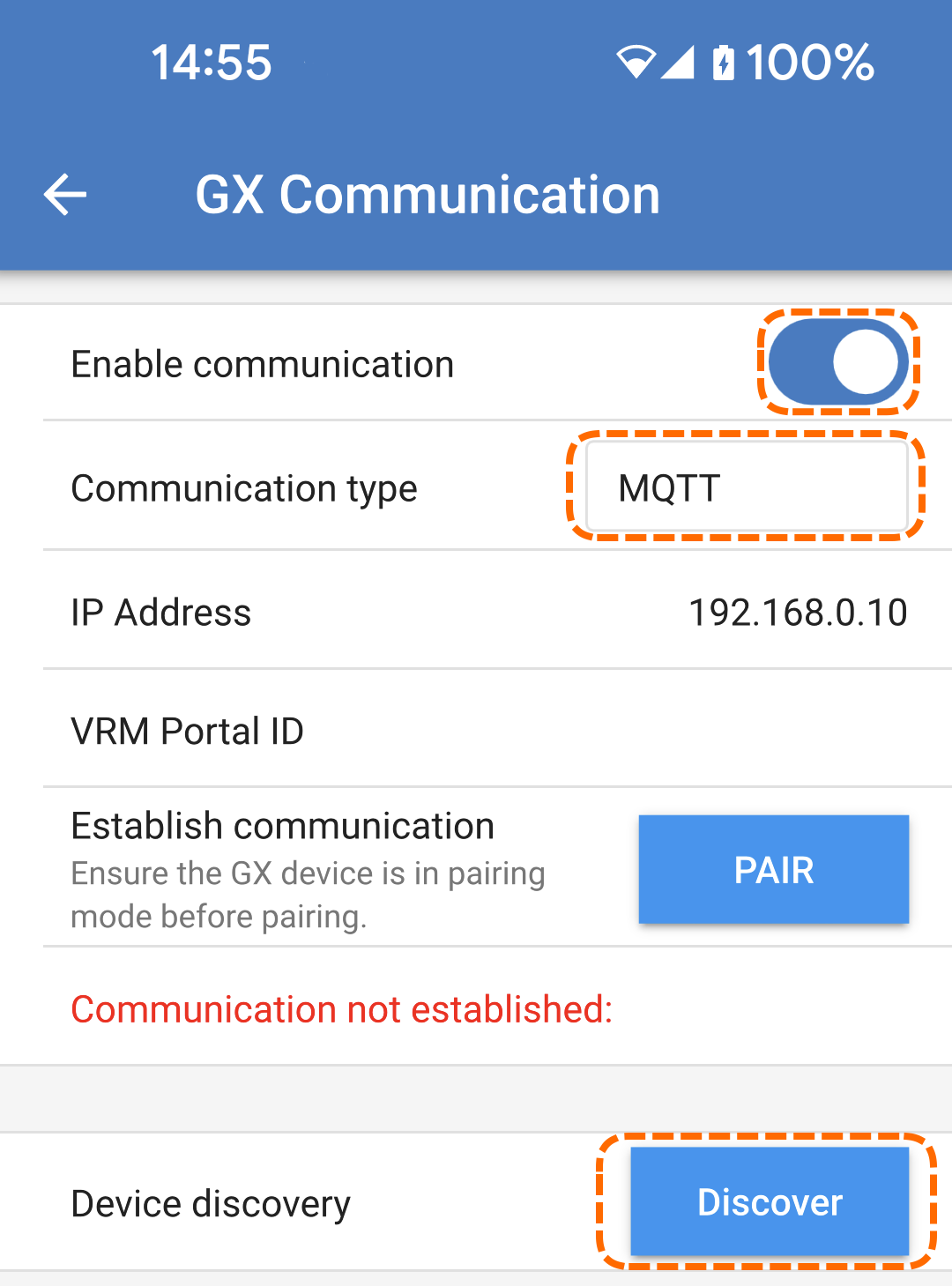

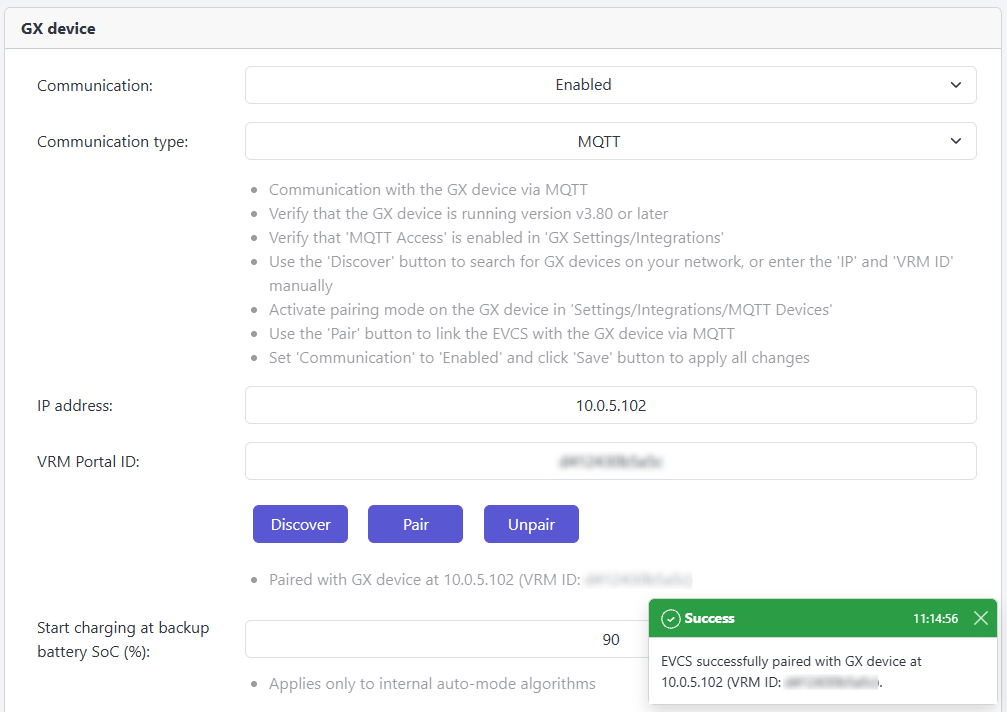

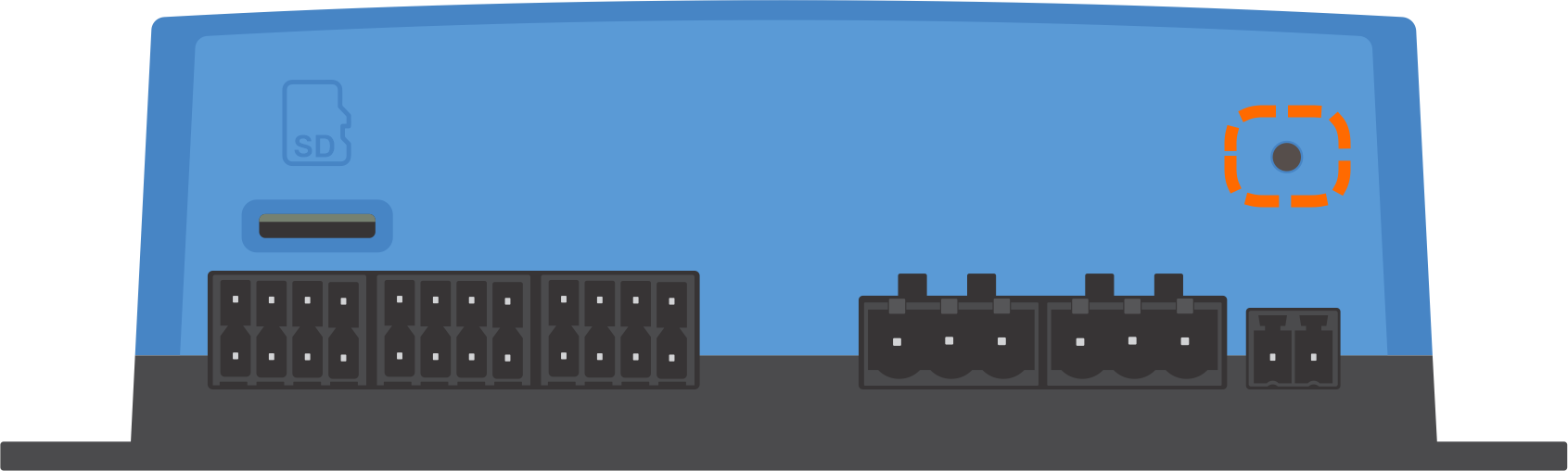

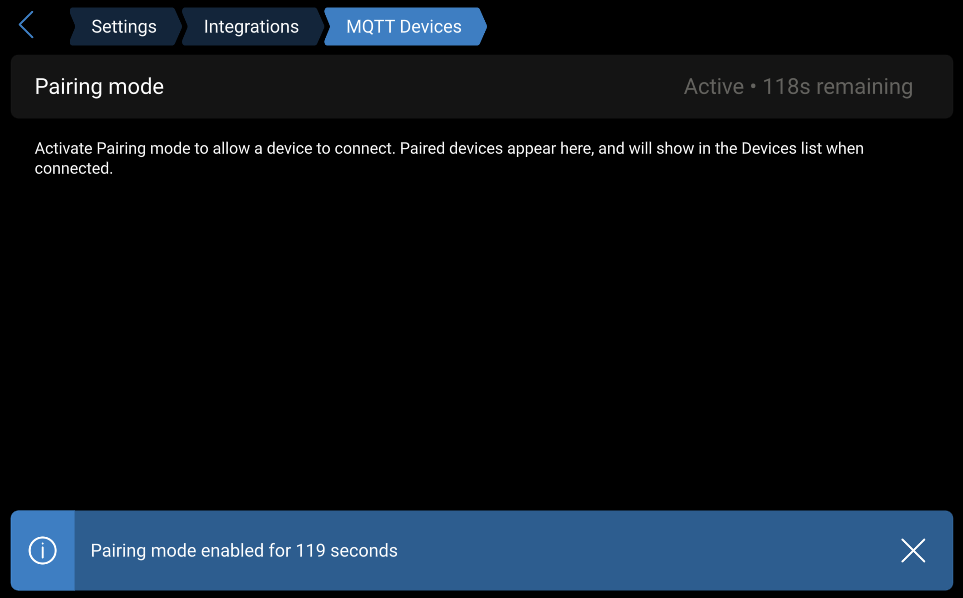

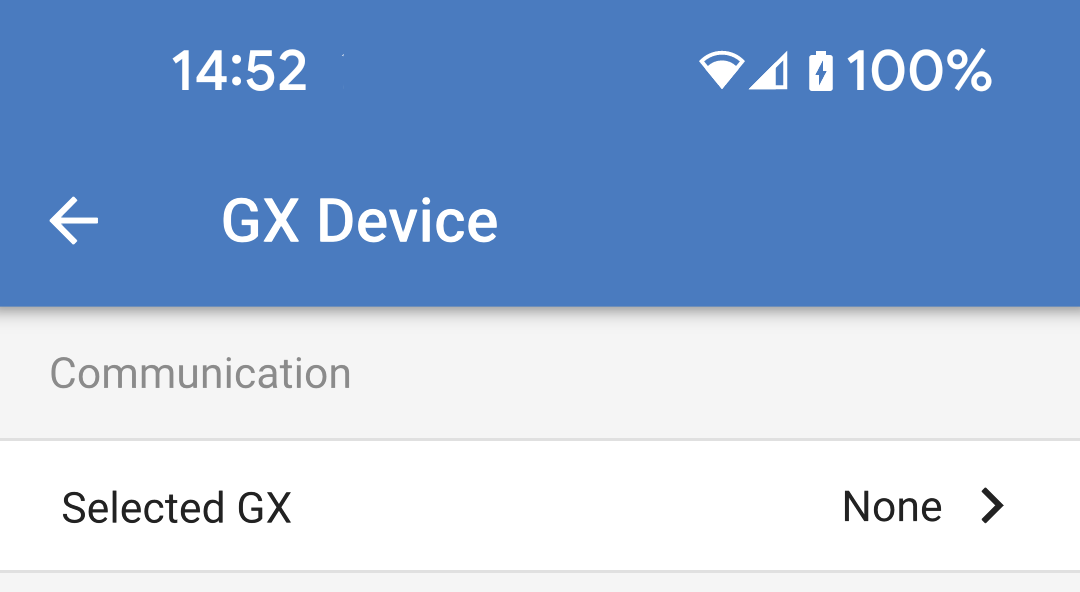

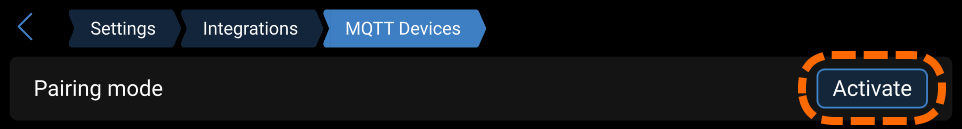

GX cihazı iletişimi

GX cihaz ayarları sayfasına Genel ayarlar sayfasından erişilebilir.

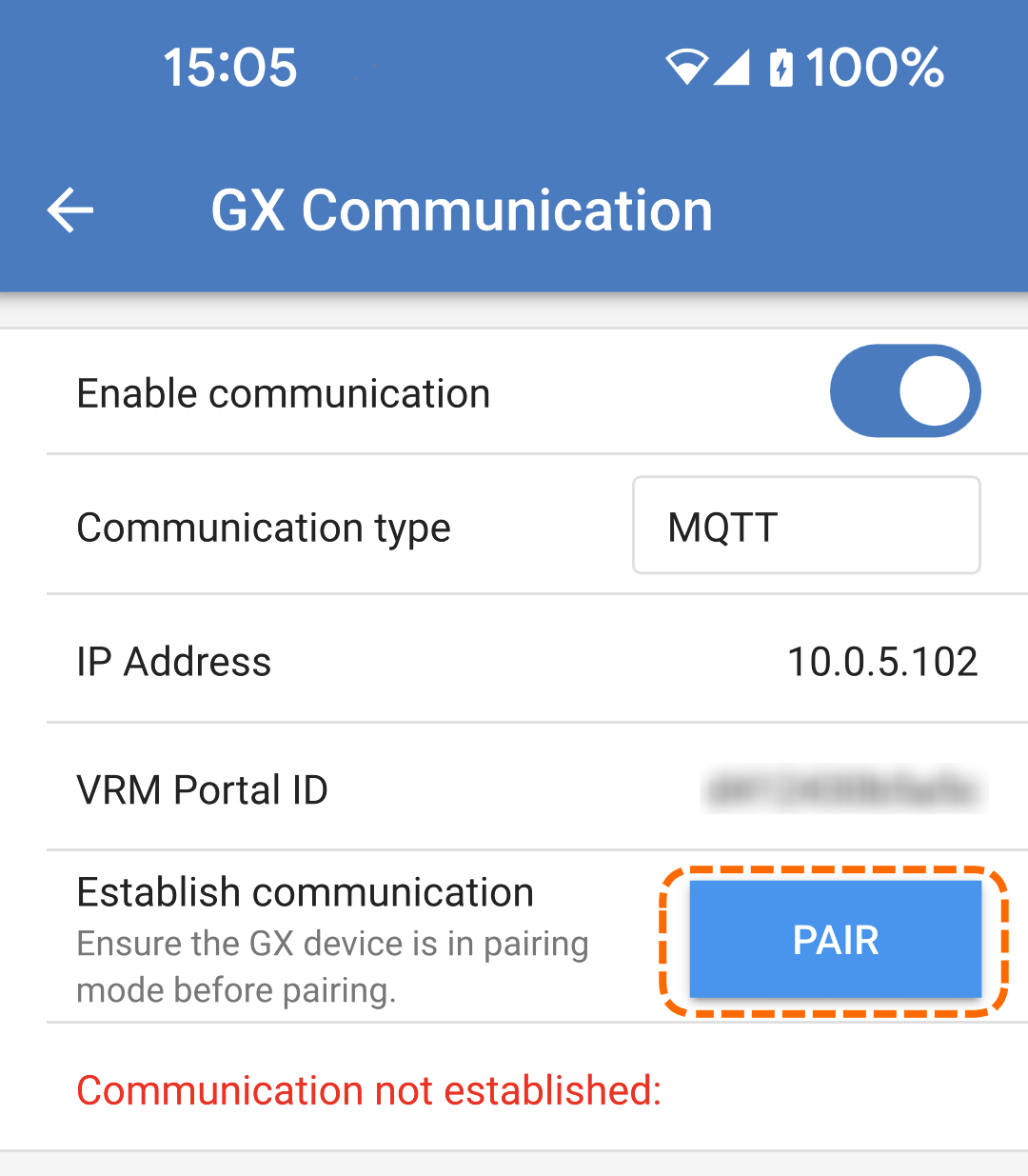

  • İletişim: Sistemdeki bir GX cihazıyla iletişimi etkinleştirir veya devre dışı bırakır.

  • Yedek batarya ile şarj etmeye başla SoC: Otomatik modda EV Charging Station şarj olmaya başlamadan önce minimum yedek akü SoC değeri.

  • Şebeke dışındaysa yedek akü SoC'sinde şarjı durdurun: Şebekeden bağımsız olduğunda veya şebeke mevcut olmadığında, yedek akü SoC'si bu seviyenin altına düştüğünde EV Charging Station şarjı durduracaktır.

  • Otomatik mod için Akü/Şebeke gücüne izin ver: Yeterli güneş enerjisi olmasa bile Otomatik modun EV'yi minimum akımda şarj etmeye devam etmesine izin vermek için bu ayarı etkinleştirin. Bu, Otomatik moddayken otomatik şarj etkinleştirme/devre dışı bırakma döngülerini en aza indirmeye yardımcı olur. Not: EV Charging Station enerjinin bataryadan mı yoksa şebekeden mi geldiğine karar veremez, bu sistemdeki invertör/şarj cihazına bağlıdır.

  • Akü/Şebeke gücü zaman aşımı: Yukarıdaki ayar etkinleştirilirse bu EV Charging Station'in aküden veya şebekeden güç çekeceği maksimum sürekli süredir.

  • Aşırı yük koruması: Etkinleştirildiğinde, bu ayar sistem invertörünün aşırı yük durumunu okuyacaktır. Aşırı yüklenme durumunda EV Charging Station şarj akımını minimuma indirecek ve yaklaşık 5 saniye bekleyecektir. İnvertör aşırı yük durumu hala aktifse EV Charging Station şarjı durduracaktır. EV şarjı, invertör aşırı yük durumu temizlendikten kısa bir süre sonra devam edecektir.

    Belirli bir süre içinde birden fazla aşırı yük olayı tespit edilirse EV Charging Station şarj akımını %10 azaltacaktır.

    Aynı durum, zorunlu bir şebeke akımı sınırının aşıldığı şebekeye bağlı sistemler için de geçerlidir.

    Şarj gücü azalırsa veya şarj işlemi kesintiye uğrarsa VictronConnect'te veya EV Charging Station'de bir uyarı görüntülenir.

  • Giriş akımı limiti: Bu, şebekeye bağlı sistemlere uygulanan zorunlu şebeke akım sınırını gösterir.

  • IP Adresi: GX cihazının IP adresini görüntüler. Değiştirmek için "IP Adresi" satırına dokunun.

  • VRM Portalı Kimliği: VRM portalı kimliğini görüntüler. Değiştirmek için "VRM Portalı Kimliği" satırına dokunun.


  • İletişimi kontrol et: Yukarıda ayarlanan IP adresini kullanarak EV Charging Station ile GX cihazı arasındaki iletişimi kontrol etmek için "CHECK” (kontrol et) düğmesine dokunun.

  • Sonucu kontrol et: GX cihazına yapılan iletişim kontrolünün başarılı veya başarısız olduğunu gösterir.

    İletişim kontrolü başarısız olursa belirtilen GX IP adresinin doğru olduğunu doğrulayın veya aşağıdaki gibi yerel bir GX cihazı aramak için "DISCOVER” (keşfet) düğmesini kullanın.

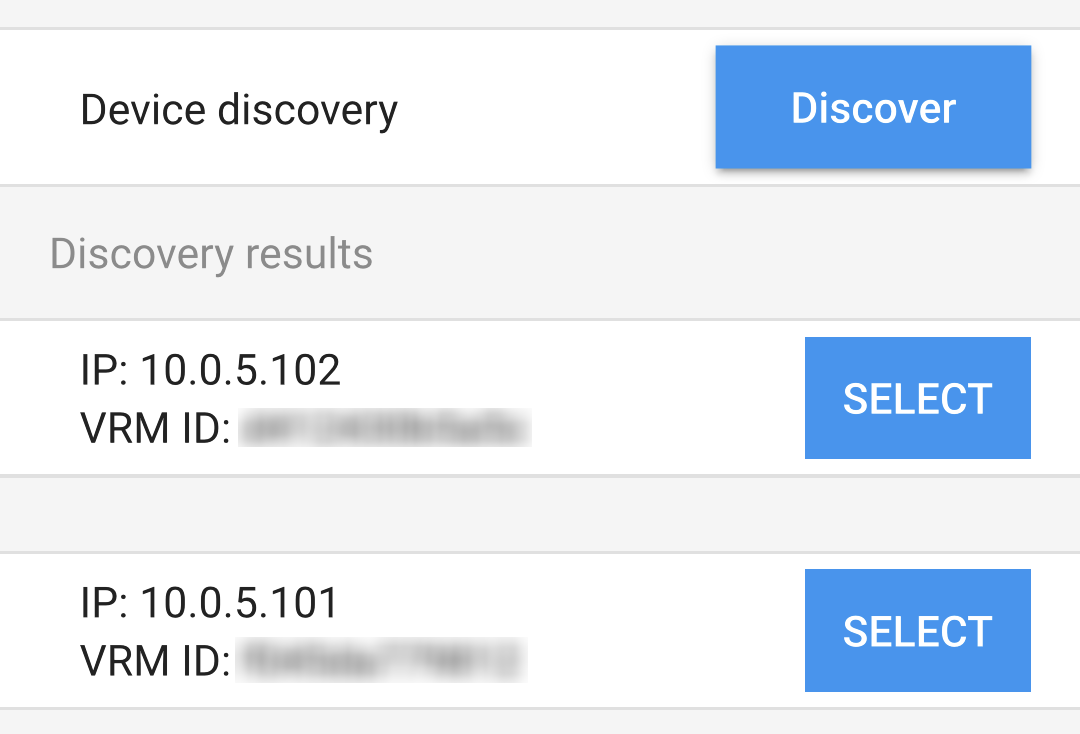

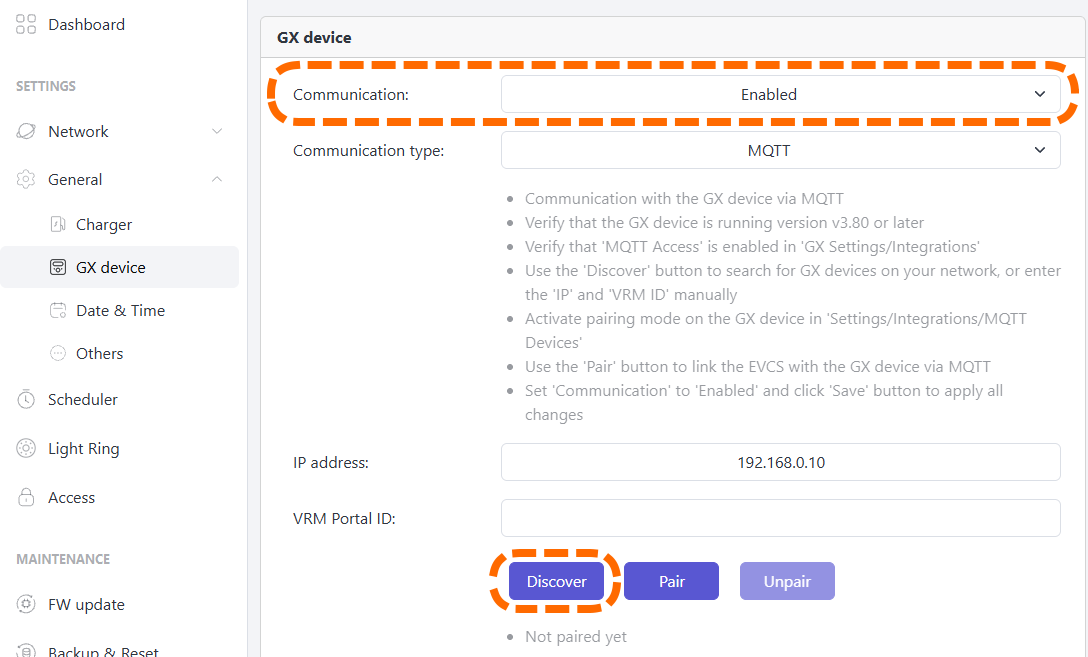

  • Cihaz keşfi: EV Charging Station'in yerel ağdaki tüm GX cihazlarını otomatik olarak keşfetmesine izin vermek için "DISCOVER” (keşfet) düğmesine dokunun.

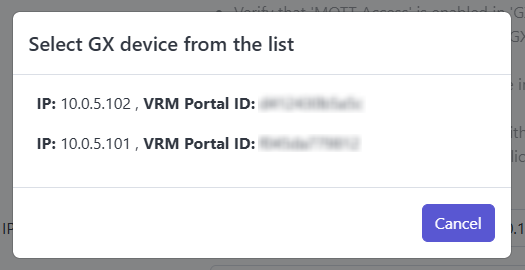

  • Keşif sonucu: Cihaz keşfi tarafından bulunan tüm GX cihazları listelenecektir.

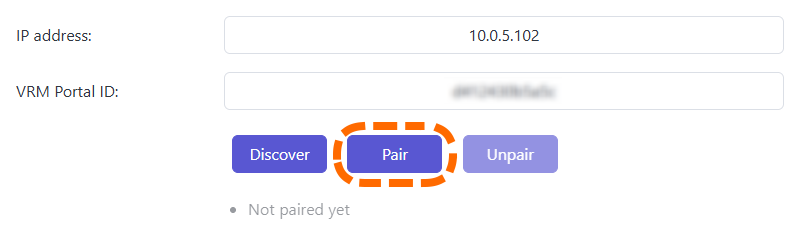

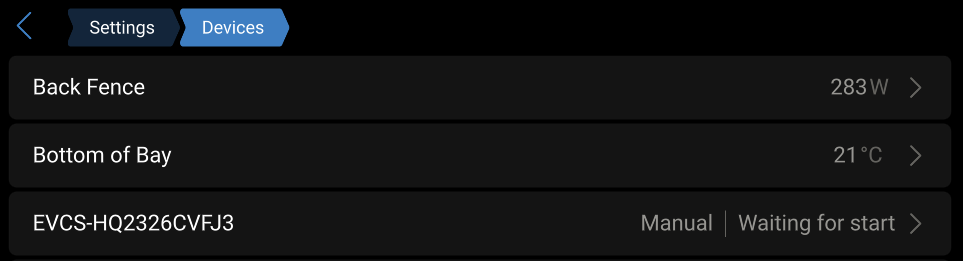

    İstenen GX cihazını EV Charging Station ile eşleştirmek için "ADD” (EKLE) üzerine dokunun. Bu daha sonra EV Charging Station'nin iletişim kurduğu GX cihazı olacak ve ayrıntıları IP Adresi ve VRM Portalı Kimliği alanlarında doldurulacaktır.


Modbus TCP ayarları

ModbusTCP Sunucu ayarları, IP beyaz listesinin etkinleştirilmesine ve GX cihazlarının IP adreslerinin bu listeye eklenmesine olanak tanır.

Beyaz liste etkinleştirildiğinde, yalnızca beyaz listeye eklenen IP adresleri EV Charging Station ile iletişim kurabilecektir.

Güvenlik nedeniyle TCP beyaz listesinin etkinleştirilmesi ve yalnızca EV Charging Station ile iletişim kurması gereken GX cihazlarının eklenmesi şiddetle tavsiye edilir. Bu aynı zamanda bazı ülkelerdeki şebeke operatörleri için de bir gereklilik olabilir.

  • IP adresi beyaz listesini etkinleştir: IP beyaz liste özelliğini etkinleştirir veya devre dışı bırakır.

  • IP’yi beyaz listeye ekle: Beyaz listeyi güvenilir IP adresleriyle doldurmak için "ADD” (ekle) düğmesine dokunun.

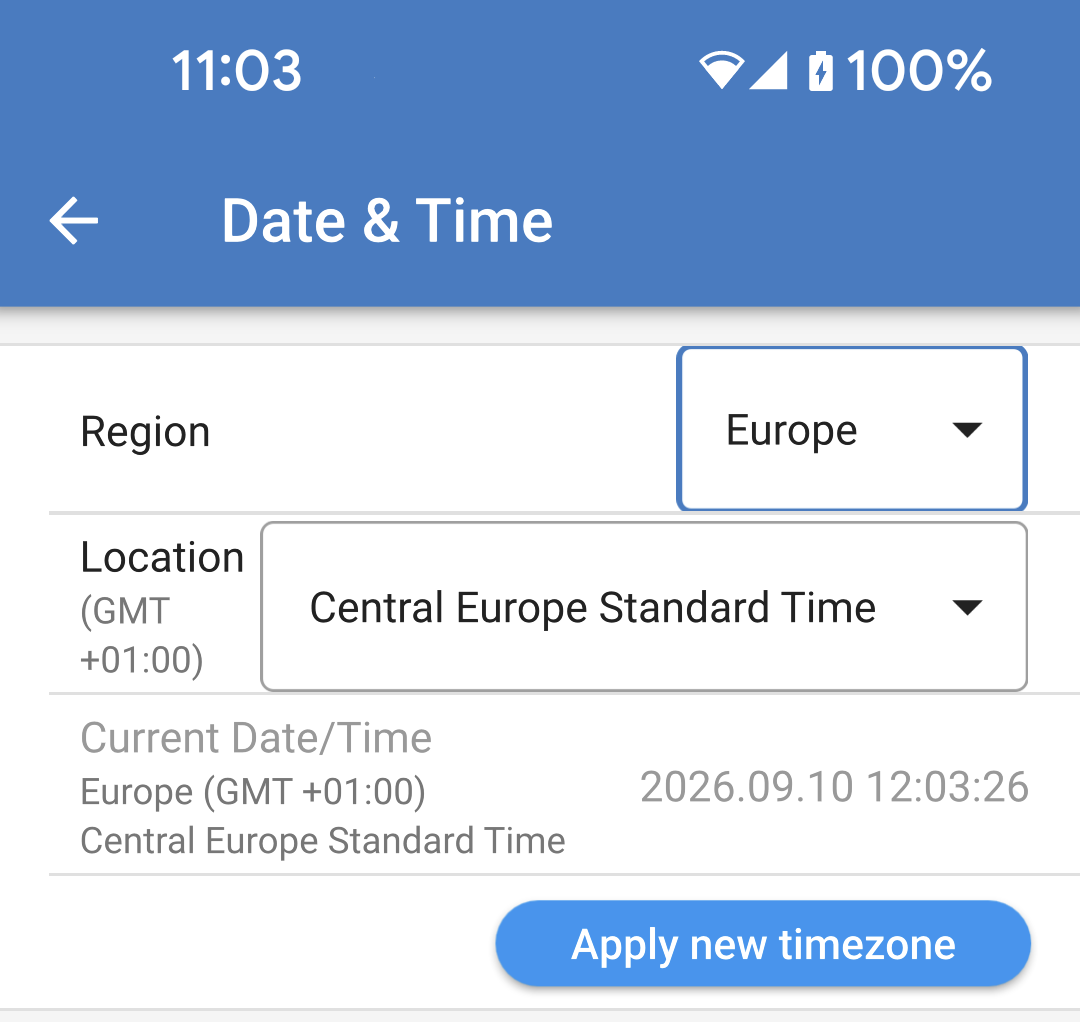

Tarih ve Saat

  • Bölge: Saat dilimi bölgenizi seçin.

  • Ofset: UTC bölgesi seçilirse, saat diliminiz için doğru ofseti girmeniz gerekecektir.

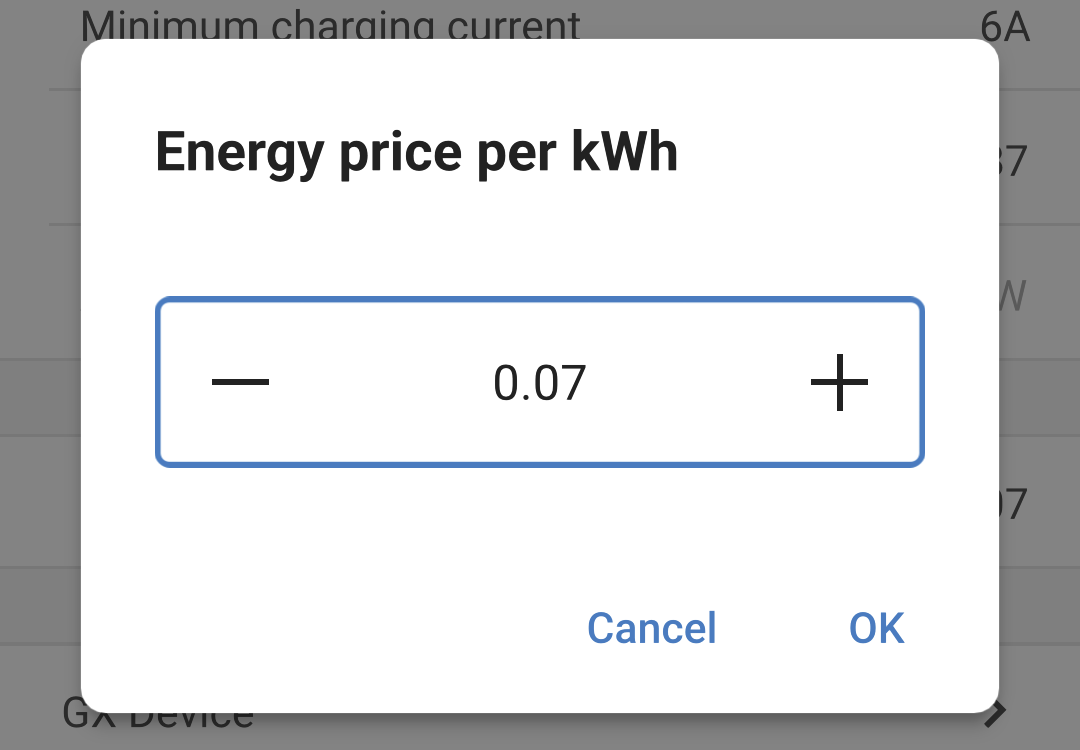

kW/sa başına enerji fiyatı

  • kWh başına taşınan elektrik fiyatını girin. Bu, oturum tasarruflarını hesaplamak için kullanılacaktır.


Sistem yeniden başlatma

  • EV Charging Station'i yeniden başlatmak için "REBOOT” (yeniden başlat) düğmesine dokunun. Yeniden başlatmayı onaylamak için açılır pencerede "YES” (evet) i seçin.


5.2.7. Programlayıcı

Genel Bakış sayfasından Şarj Modu "Programlı" olarak ayarlanırsa EV Charging Station bu bölümde ayarlanan programlara göre şarj olur.

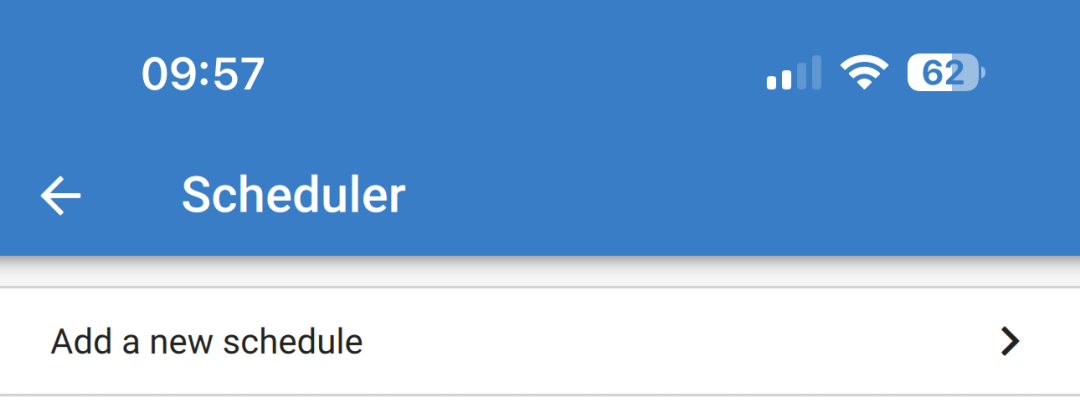

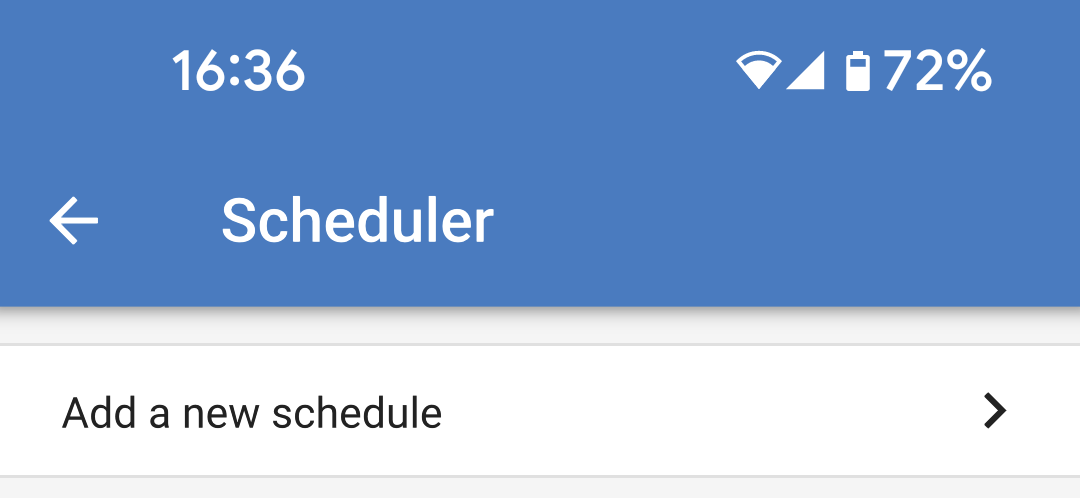

  • Yeni bir program ekle: Yeni bir program yapılandırmak için buraya dokunun.

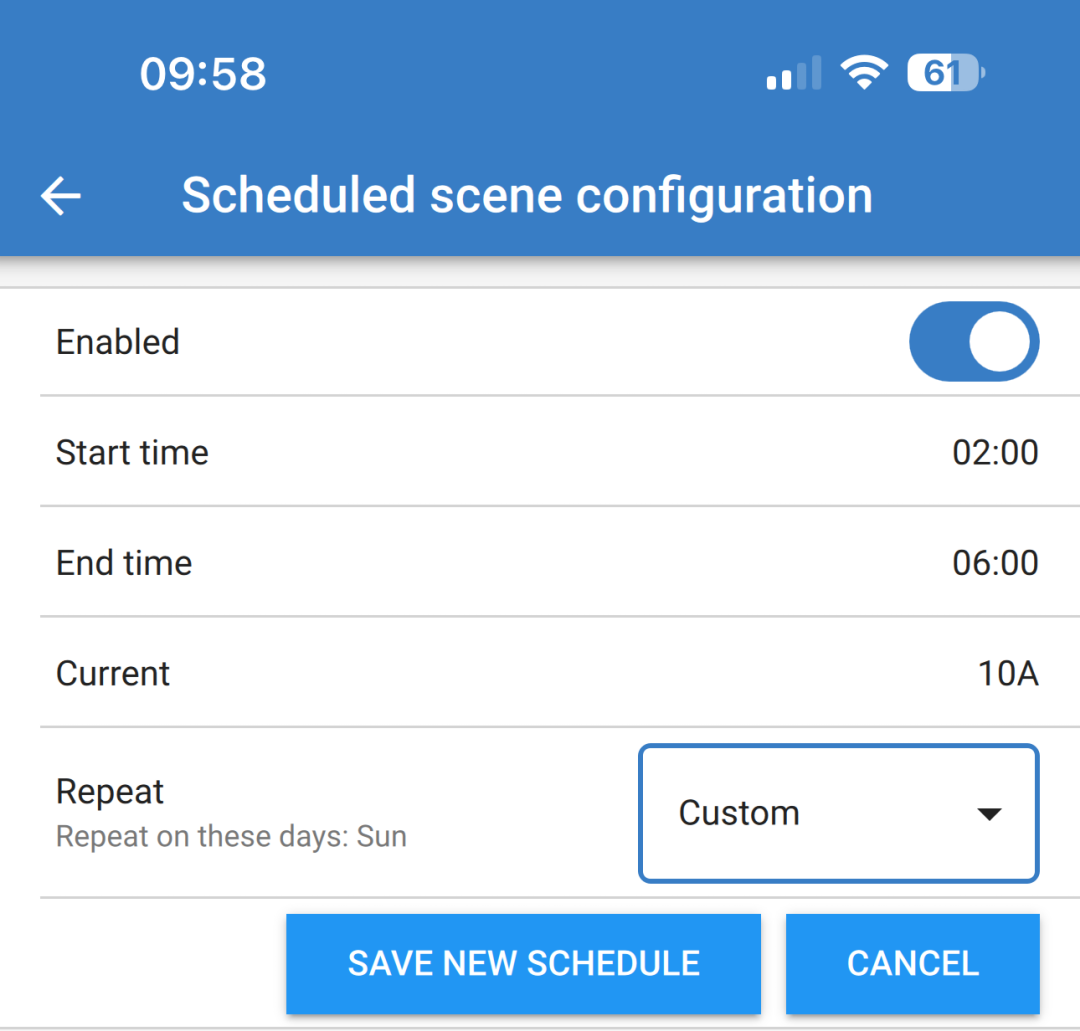

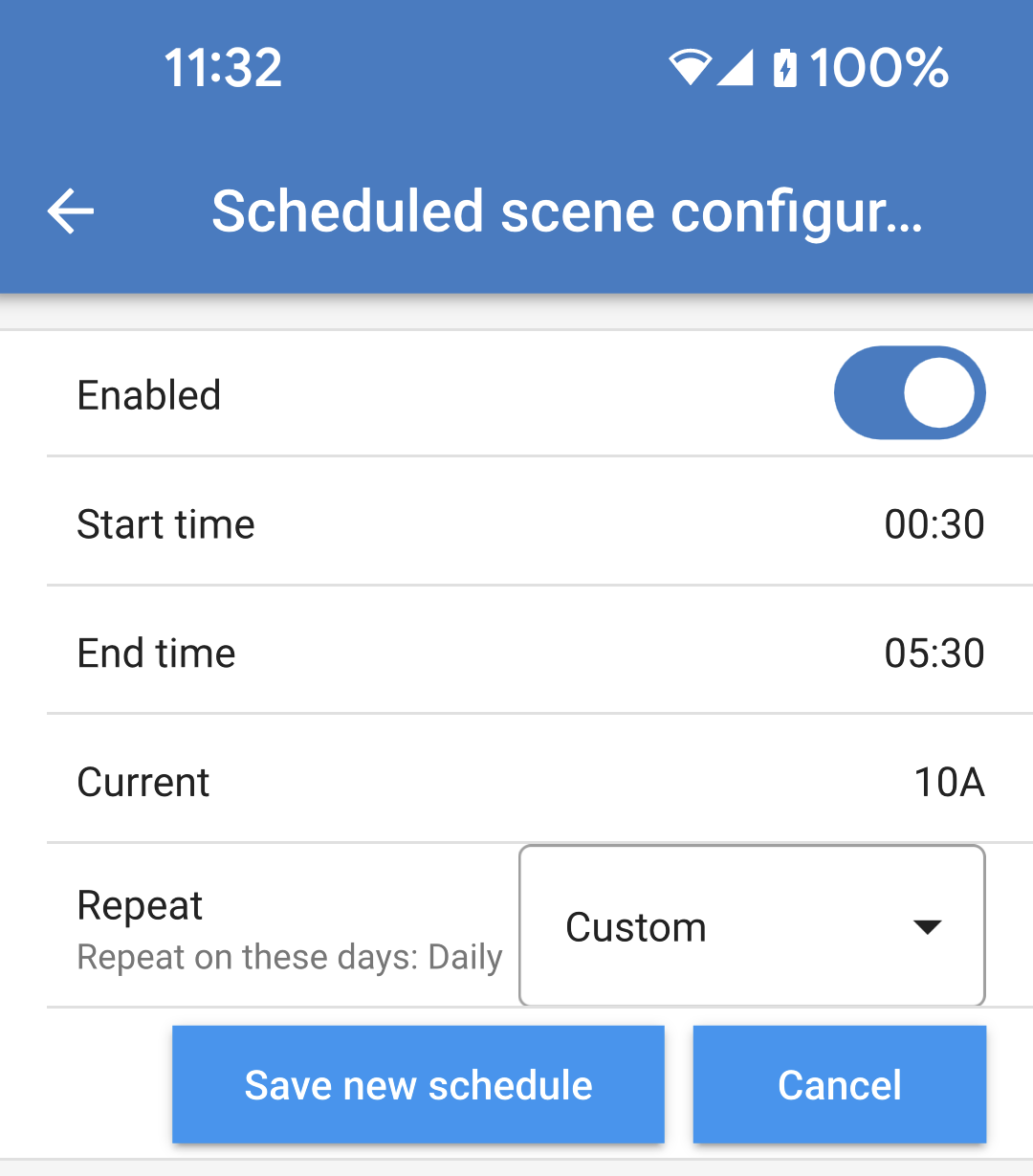

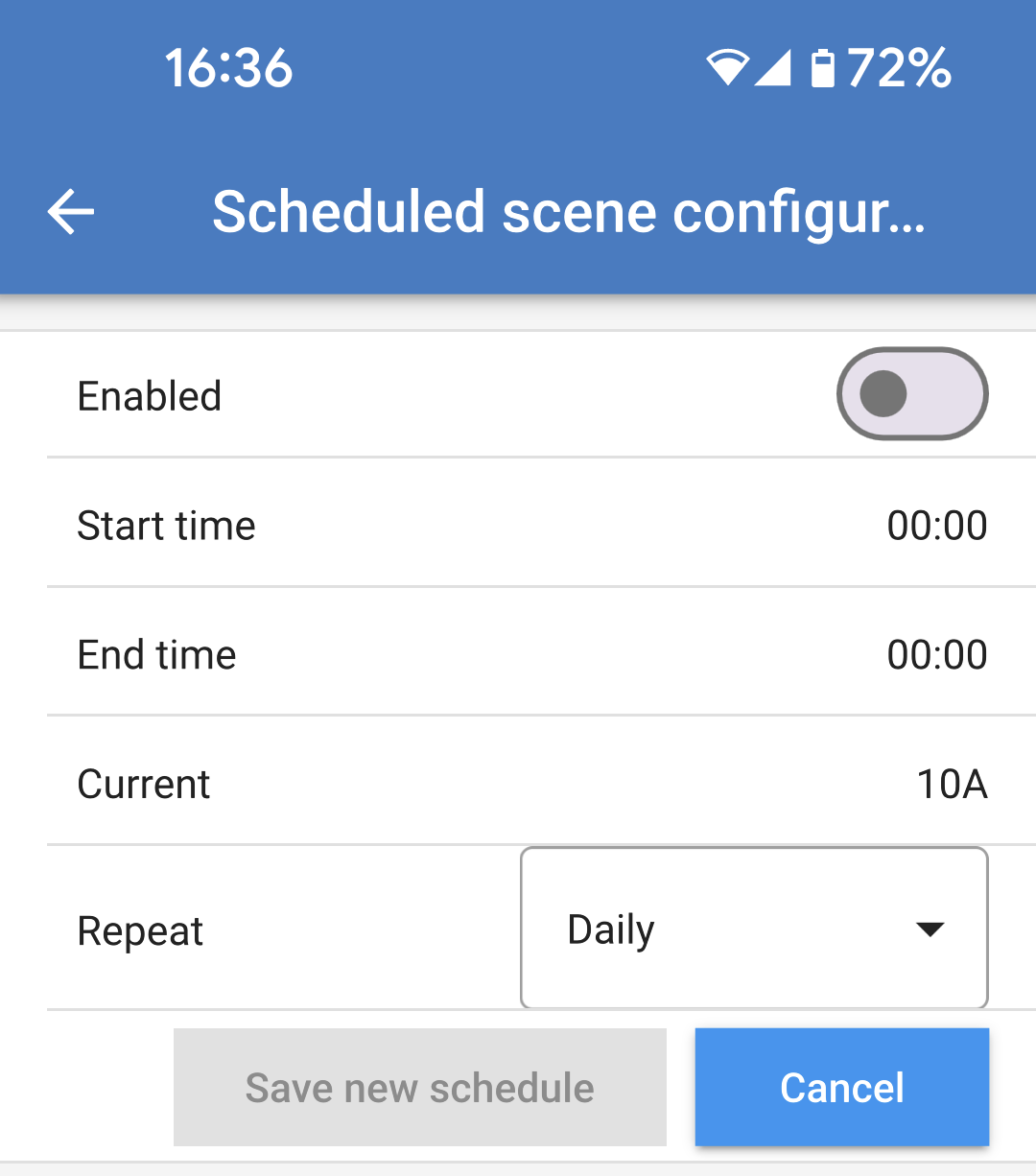

Programlanmış sahne yapılandırma sayfasında aşağıdaki koşulları ayarlayabilirsiniz. Zaman koşulları 24 saat formatında ifade edilir.

  • Etkinleştir: Geçerli sahneyi etkinleştirmek veya devre dışı bırakmak için değiştirin.

  • Başlangıç saati: EV Charging Station'in şarj edilmeye başlamasını istediğiniz zaman.

  • Bitiş saati: EV Charging Station'in şarj edilmesini durdurmasını istediğiniz zaman.

  • Akım: Bu program sırasında elektrikli aracı şarj etmek için maksimum akım miktarı.

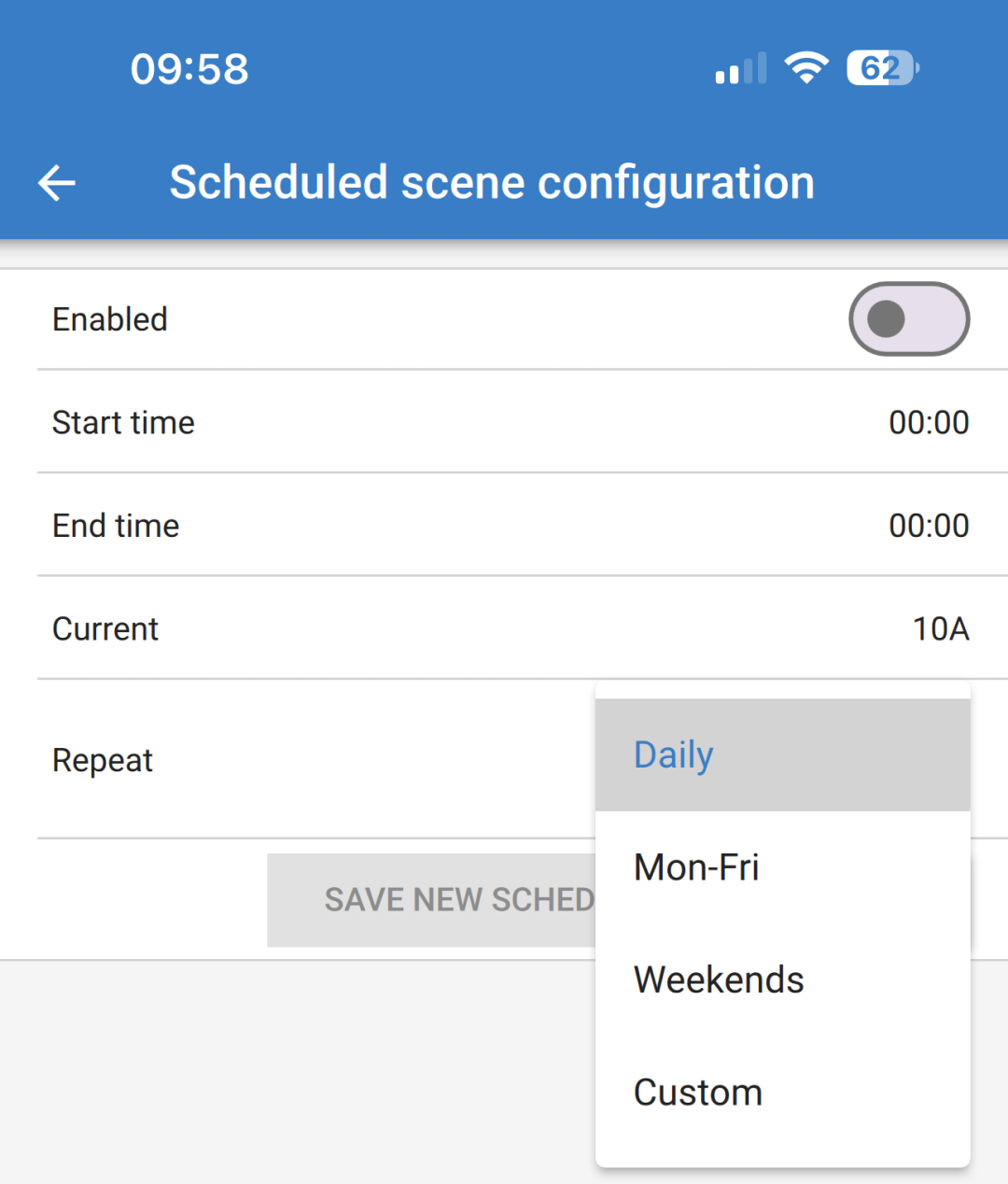

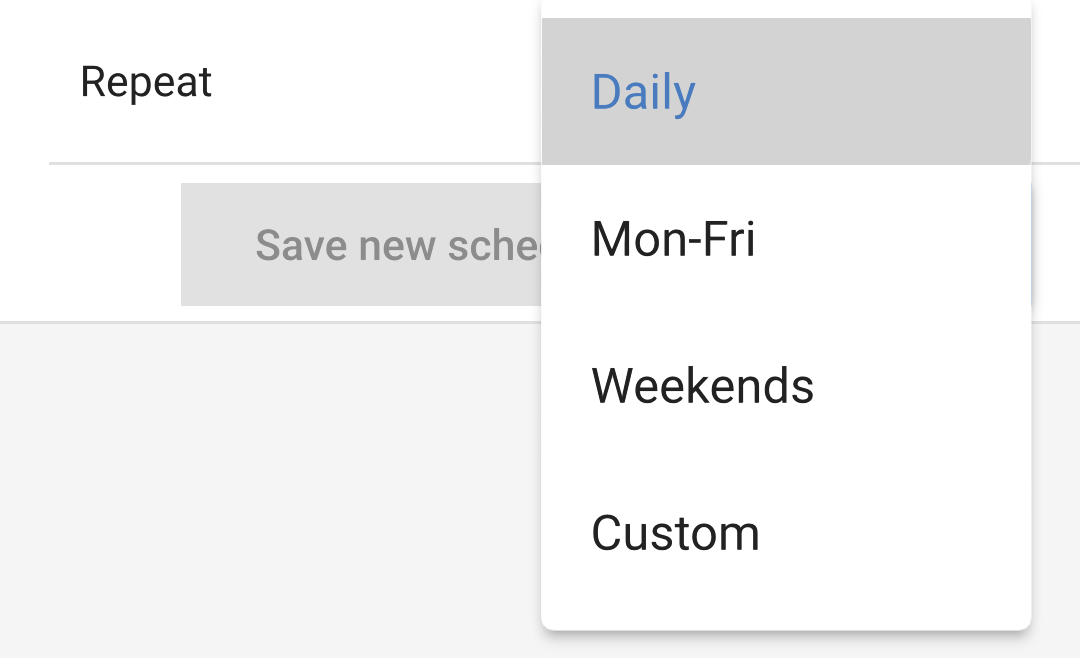

  • Tekrarla: Tekrarlama davranışının türünü seçmek için açılır menüyü seçin.

    • Günlük: Program her gün tekrarlanacaktır.

    • Pzt-Cum: Program sadece pazartesiden cumaya hafta içi günlerde tekrarlanır.

    • Hafta sonları: Program sadece cumartesi ve pazar hafta sonu günlerde tekrarlanır.

    • Özel: Haftanın her gününün bir listesi gösterilir. Bu program sahnesinin uygulanmasını istediğiniz haftanın günlerini işaretleyin.


Tercihlerinizi belirledikten sonra, programlayıcıya eklemek için "SAVE NEW SCHEDULE” (yeni programi kaydet) düğmesine veya yeni programı oluşturmak istemiyorsanız "CANCEL” (iptal) düğmesine dokunun.

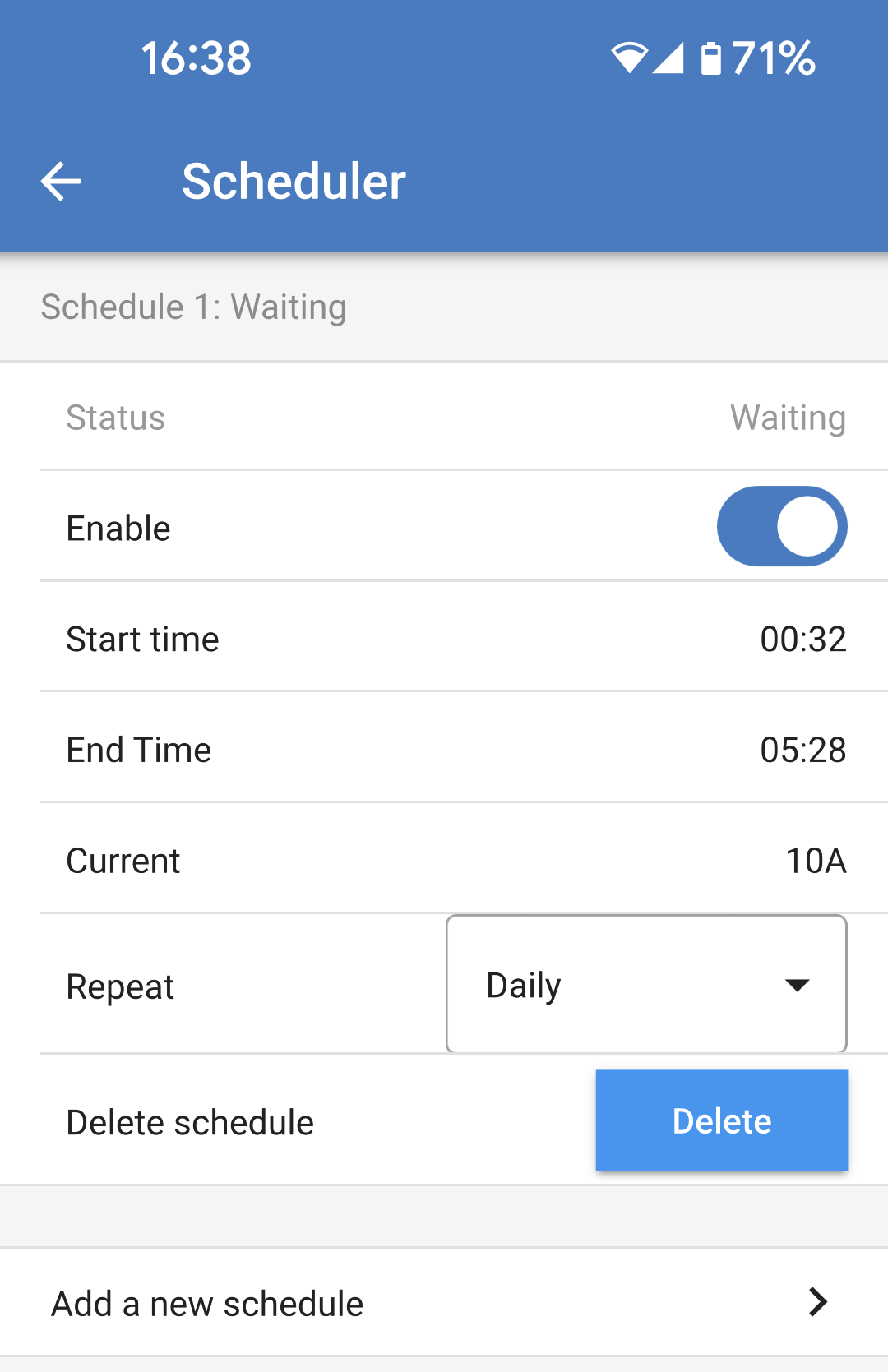

Yeni oluşturulan program, programlayıcı listesine eklenecektir. Buradan münferit programlar etkinleştirilebilir veya devre dışı bırakılabilir, değiştirilebilir veya silinebilir.

  • Durum: Sahnenin durumunu gösterir. Sahne devre dışı bırakılırsa çalışmayacaktır.

  • Programı sil: Programı silmek için "DELETE” (sil) düğmesine dokunun, program silme işlemini onaylamak için bir açılır kutu gösterilecektir.

  • Yeni bir program ekle: Bu, mevcut programların altında gösterilecektir ve ek bir program oluşturmak için seçilebilir.


5.2.8. Işıklı Halka

EV Charging Station'in ön tarafındaki şarj kablosu soketini çevreleyen ışıklı halka, bir bakışta ne yaptığını gösterir.

EV Charging Station'in durumunu temsil etmek için seçilebilecek çeşitli aydınlatma modları ve parlaklık ayarları vardır:

  • Bağlantısız

  • Bağlantılı

  • Başlatma için bekliyor

  • Güneş için bekliyor

  • Düşük SoC

  • Manuel Şarj

  • Otomatik Şarj

  • Şarj Edildi

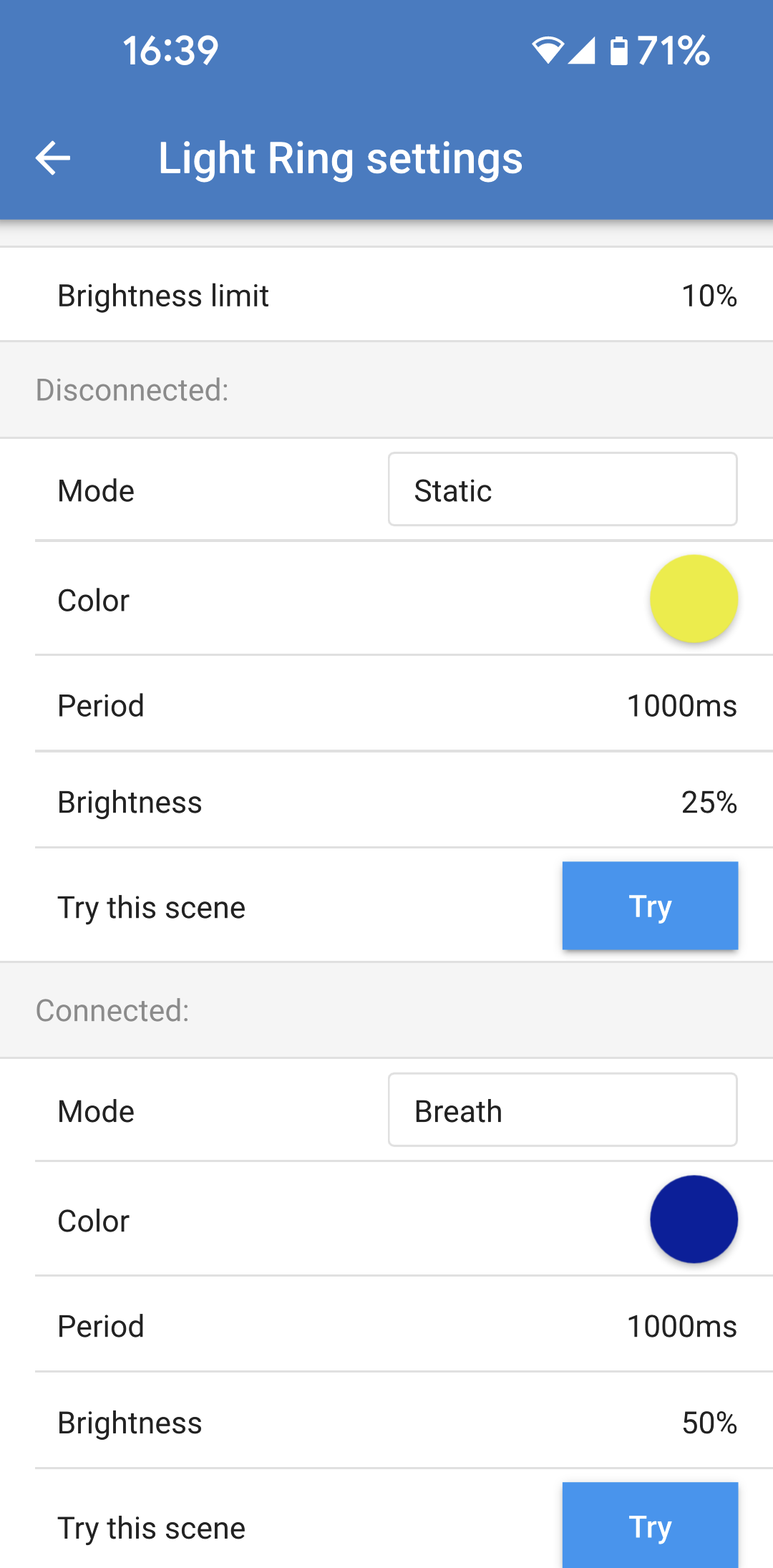

Işık halkası ayarları

EV Charging Station'in ışık halkası yukarıda listelendiği gibi her bir durum modu için özelleştirilebilir.

  • Mod: Işık halkasının göstereceği davranışı veya deseni seçin:

    • Statik

    • Yanıp Sönme

    • Uzun Yanıp Sönme

    • Renk silme

    • Renk silme zıt

    • Renk silme ters

    • Renk silme ters zıt

    • Renk silme rastgele

  • Renk: Renk seçiciden bir renk seçin veya belirli RGB değerlerini girin.

  • Dönem: Modun ne kadar süreyle görüntüleneceğini belirtin.

  • Parlaklık: Bu mod için LED halkasının parlaklığını ayarlayın, 0 - %100.

  • Bu sahneyi dene: Sahnenin renk ve parlaklığının uygun olup olmadığını test etmek için "TRY” (dene) düğmesine dokunun.


5.2.9. Erişim

Web erişim bilgileri

Web erişimi kimlik bilgileri sayfası EV Charging Station web sayfası için erişim kimlik bilgilerini değiştirmenize olanak tanır.

Güvenlik nedeniyle bu kimlik bilgilerinin varsayılan değerlerinden değiştirilmesi şiddetle tavsiye edilir.

  • Kullanıcı: Kullanıcı adı

  • Parola: EV Charging Station’e yetkisiz erişimi önlemek için uygun şekilde güçlü bir parola belirleyin.


5.2.10. Varsayılan değerlere sıfırlama

VictronConnect aracılığıyla EV Charging Station’i fabrika ayarlarına sıfırlamak mümkündür. Bu işlemin tüm ayarları varsayılan değerlerine sıfırlayacağını ve ilk kurulumun (ayrıntılar için Ayar bölümüne bakın) yeniden yapılmasını gerektireceğini unutmayın.

Ayrıca bu işlem, 1.23 veya daha eski aygıt yazılımı sürümünde gönderilen cihazlarda Bluetooth özelliğini devre dışı bırakacaktır. Bu cihazlarda Bluetooth özelliğini etkinleştirmek için WiFi erişim noktası üzerinden ilk kurulum işlemini yapmak ve ardından Ağlar menüsünden etkinleştirmek zorunludur.

Varsayılan değerlere sıfırlama seçeneğine gitmek için Ayarlar sayfasındaki 3 dikey noktaya ve ardından “Varsayılan değerlere sıfırla” seçeneğine dokunun.

Bir "Cihazı geri yükle?" onay açılır penceresi görünecektir. Cihazı fabrika varsayılanlarına geri yüklemeye devam etmek için "YES” (evet)e dokunun.


5.3. GX cihazının kurulumu, yapılandırılması ve kullanımı

5.3.1. Modbus TCP protokolünü etkinleştirme

EV Charging Station, GX cihazıyla Modbus TCP protokolü üzerinden iletişim kurar. Bu, öncelikle GX cihazında etkinleştirilmelidir ve zorunlu bir adımdır.

GX cihazında Ayarlar → Hizmetler → Modbus TCP bölümüne giderek Modbus TCP protokolünü etkinleştirin.

GX_Modbus_TCP.svg

Modbus TCP/UDP menüsünde şarj istasyonunu etkinleştirin

Bu adım yalnızca GX cihazına henüz bağlanmamış bir EV Charging Station ise VE GX cihazının ürün yazılımı sürümü 3.12 veya daha yüksekse gereklidir.

Venus OS 3.12 GX aygıt yazılımı güncellemesinden önce GX cihazına zaten bağlı olan cihazlar için bu adım gerekli değildir. Bu üniteler otomatik olarak etkinleştirilir.

GX cihazında, Ayarlar → Modbus TCP/UDP → Keşfedilen cihazlar bölümüne giderek EVCS'yi etkinleştirin.

GX_GUI_Modbus_EVCS_VM.svg

5.3.2. Kurulum menüsü ve seçenekler

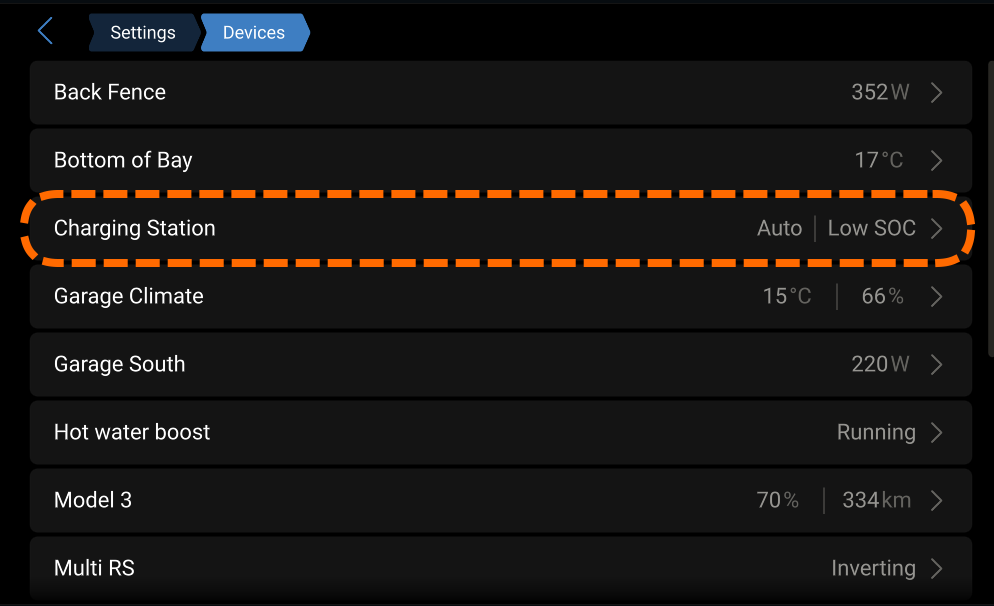

Modbus TCP etkinleştirildikten sonra cihaz listesinde EVCS belirir ve akım modu ile şarj durumu görüntülenir.

GX_Device_List.svg

EVCS’yi vurgulayın ve sonraki menüye girmek için boşluk çubuğuna veya imleci sağa kaydırma tuşuna basın ve kurulum menüsüne girmek için kurulum menüsü ögesinde tekrar boşluk çubuğuna basın. EV Charging Station kurulumu ögesini bulduktan sonra kullanılabilecek seçeneklerin anlamını öğrenmek için Tanım bölümüne bakın.

GX_Setup_Menu.svg

5.3.3. Genel bakış ve cihaz menüsü

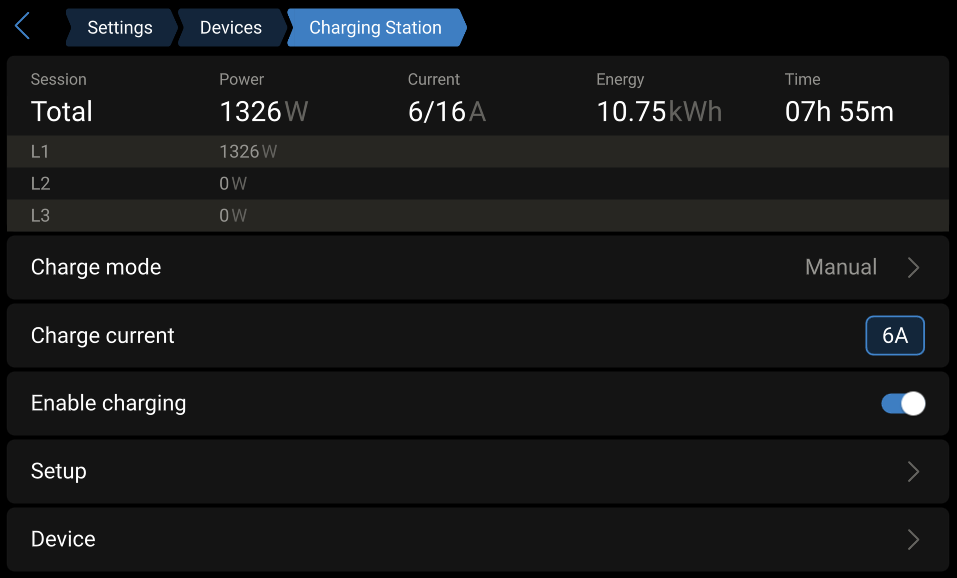

Genel bakış menüsü, şarj işlemini manuel modda etkinleştirmeyi (başlatmayı) sağlayan bir düğme ve ayrıca aşağıdaki durum bilgilerini sunar:

Gerçek şarj akımı: Amper cinsinden şarj akımıdır

Toplam güç: Tüm fazların toplam gücüdür

L1..L3: Her ayrı fazın sahip olduğu güçtür

Şarj süresi: Oturum başına gerçekleşen şarj süresidir

Şarj edilen enerji: Oturum başına şarj edilen enerjidir

GX_Setup_Menu.svg

Menüyü daha da aşağı kaydıracak olursanız Kurulum ve Cihaz menüsünü göreceksiniz. Ayrıntılar için Kurulum menüsü ve seçenekler bölümüne bakın.

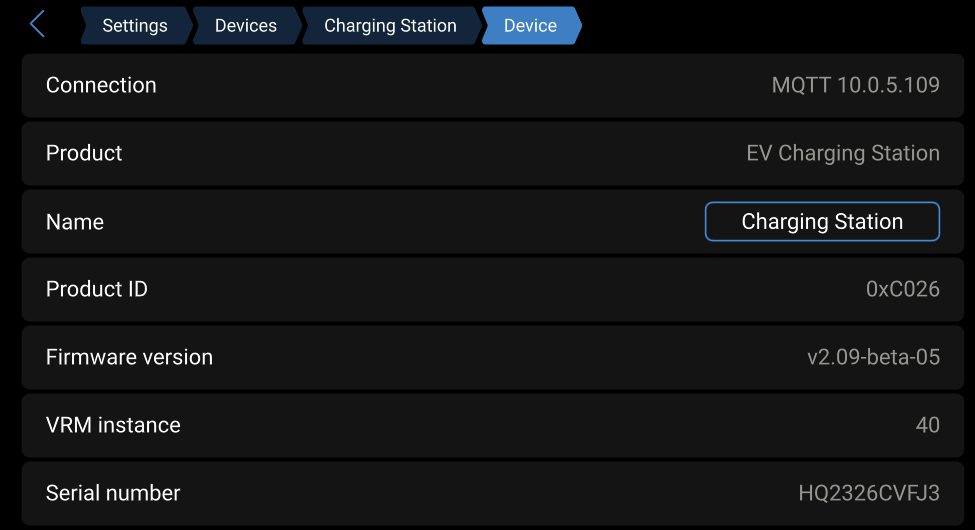

Son menü ögesi, bağlantı türü, ürün kimliği, VRM örneği, aygıt yazılımı sürümü ve seri numarası gibi cihaz hakkında ek bilgiler sunan Aygıt menüsüdür. EVCS’ye özel bir isim vermek de mümkündür.

5.4. Aygıt yazılımı güncellemeleri

EVCS aygıt yazılımı web arayüzü aracılığıyla manuel olarak veya VRM: aracılığıyla uzaktan güncellenebilir. Uzaktan aygıt yazılımı güncellemesi.

EVCS aygıt yazılımını güncellemenin en kolay yolu VRM'nin Uzaktan Ürün Yazılımı Güncelleme özelliğidir. Güncellemeyi tek bir düğmeye basarak otomatik olarak veya tercih ederseniz manuel olarak gerçekleştirebilirsiniz. Bunu tam olarak nasıl yapacağınızı öğrenmek için bu adım adım talimatları izleyin. Bunun için VRM portalına bağlı bir GX cihazı gerektiğini lütfen unutmayın.

Aygıt yazılımını web arayüzü üzerinden manuel olarak güncellemek için aşağıdaki adımları izleyin:

  1. En son aygıt yazılımı sürümünü Victron Professional adresinden indirin

    Doğru aygıt yazılımı dosyasına sahip olduğunuzdan emin olun. Ekranlı EVCS modeli için, dosya adında “C025” içeren aygıt yazılımı dosyasını seçin. EVCS NS modeli için, dosya adında “C026” içeren ürün yazılımı dosyasını seçin.

  2. Web arayüzünü açın

  3. Yedekleme ve FW sekmesine tıklayın

  4. Aç düğmesine tıklayın ve cihazla birlikte sunulan aygıt yazılımı dosyasının depolandığı konuma göz atın.

  5. Aygıt yazılımı dosyasını (*.evcsup) seçin

  6. Güncelleme işlemini başlatmak için Güncelle düğmesine tıklayın

    Başarılı bir güncellemeden sonra şarj istasyonu yeniden başlar ve ardından ana sayfa tekrar görüntülenir. Tüm önceki ayarlar korunur.

5.5. Fabrika ayarlarına sıfırlama ve şifre kurtarma

Not

Fabrika ayarlarına sıfırlama seçeneği, tüm sistem ayarlarını varsayılan değerlere sıfırlar. Ardından İlk kurulum tekrar gerçekleştirilmelidir.

Yalnızca Bluetooth PIN kodu ve yönetici şifresini sıfırlayacak olan kısmi sıfırlama işlemi ile bundan kaçınmak mümkündür. Bununla birlikte, bu seçeneğe yalnızca DEF düğmesi yöntemi ile erişilebilir.

Şifrenin kaybolması durumunda, ilk şifre farklı yollarla kurtarılabilir:

Web arayüzü üzerinden fabrika ayarlarına sıfırlama:

  1. Ayarlar düğmesine tıklayın.

  2. Yedekleme ve Aygıt Yazılımı düğmesine tıklayın.

  3. Fabrika ayarlarına sıfırla ögesine tıklayın.

  4. İlk kurulum unsurunu tekrar çalıştırın.

VictronConnect üzerinden fabrika ayarlarına sıfırlama:

  1. VictronConnect’i açın ve Cihazlarım listesinde EVCS’ye dokunun.

  2. Durum ekranında sağ üst kısımda bulunan dişli çark simgesine dokunun.

  3. Ayarlar sayfasındaki üç dikey nokta simgesine dokunun ve Varsayılan değerlere sıfırla seçeneğini seçin.

  4. Tüm ayarların fabrika ayarlarına sıfırlanacağına dair bir uyarı belirecektir. Fabrika ayarlarına sıfırlamak için EVET ögesine dokunun.

  5. İlk kurulum unsurunu tekrar çalıştırın.

Cihazın içinde bulunan DEF düğmesini kullanarak fabrika ayarlarına kısmı ve tam sıfırlama:

Uyarı

Aşağıda açıklanan işlem, EV Charging Station unsuruna güç verilmesini gerektirdiğinden yalnızca vasıflı personel tarafından yapılmalıdır. Yüksek gerilim altında çalışmak, çok tehlikeli olup yanlış bir uygulama durumunda ölümcül sonuçlar doğurabilir.

  • Kısmi sıfırlama

    Kısmi sıfırlama yalnızca yönetici şifresini ve Bluetooth PIN kodunu sıfırlar; diğer tüm ayarlar korunur.

  1. Destek plakasını çıkararak üniteyi açın. Ünitenin içindeki yüksek gerilimli parçalara dokunmamaya dikkat edin. Yalnızca DEF düğmesinin etrafındaki alan güvenlidir.

  2. Kısmi sıfırlama için DEF düğmesine (bu konum için EV Charging Station kurulumu web arayüzü kapsamındaki görsele bakın) 15 saniyeden kısa olmak şartıyla 5 saniyeden uzun basın.

    DEF düğmesini bıraktıktan sonra halka şeklindeki RGB ışık hızlı şekilde yeşil renkte yanıp sönerek kısmı sıfırlamanın başladığını gösterir.

    Mobil cihazınız PIN kodu sıfırlanmadan önce başarılı şekilde eşleştirildiyse eşleşme sonlandırılmadığı sürece VictronConnect aracılığıyla EVCS’ye bağlanmanın halen mümkün olduğunu unutmayın. Diğer tüm cihazlar, VictronConnect Kurulum, yapılandırma ve çalıştırma bölümünde açıklandığı üzere varsayılan PIN kodu ile eşleştirilmelidir.

    Kısmı sıfırlama öncesinde bir tarayıcı ile web arayüzüne giriş yaptıysanız bu bağlantıya yönelik yönetici şifresi sıfırlama süreci, siz web arayüzünden çıkış yapıncaya kadar etkinleşmeyecektir. Yeni bir şifre belirleninceye kadar cihaz içindeki etikette yer alan varsayılan şifre, diğer tüm cihazlar için gereklidir; ayrıntılar için bk. Erişim menüsü.

  3. Destek plakasını cihaza takarak vidaları sıkın.

  4. Yeni bir yönetici şifresi belirleyin; ayrıntılar için bk. Erişim menüsü.

  • Tam sıfırlama

  1. Destek plakasını çıkararak üniteyi açın. Ünitenin içindeki yüksek gerilimli parçalara dokunmamaya dikkat edin. Yalnızca DEF düğmesinin etrafındaki alan güvenlidir.

  2. Tam sıfırlamanın başladığını gösterecek halka şeklindeki RGB ışık hızlı şekilde mavi renkte yanıp sönünceye kadar DEF düğmesine (konumu için bk. EV Charging Station kurulumu web arayüzü) 15 saniyeden uzun bir süre boyunca basarak ve ardından düğmeyi bırakarak tam sıfırlama gerçekleştirebilirsiniz.

  3. Destek plakasını cihaza takarak vidaları sıkın.

  4. İlk kurulum unsurunu tekrar çalıştırın.

5.6. Bakım

EV Charging Station, özel bir bakım gerektirmez.

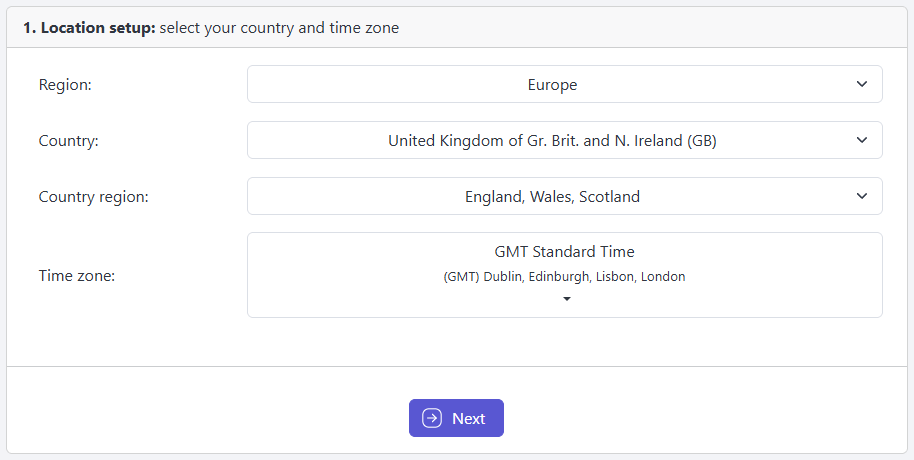

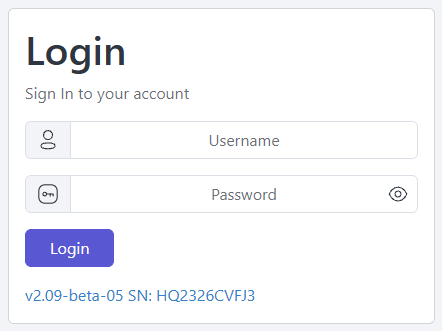

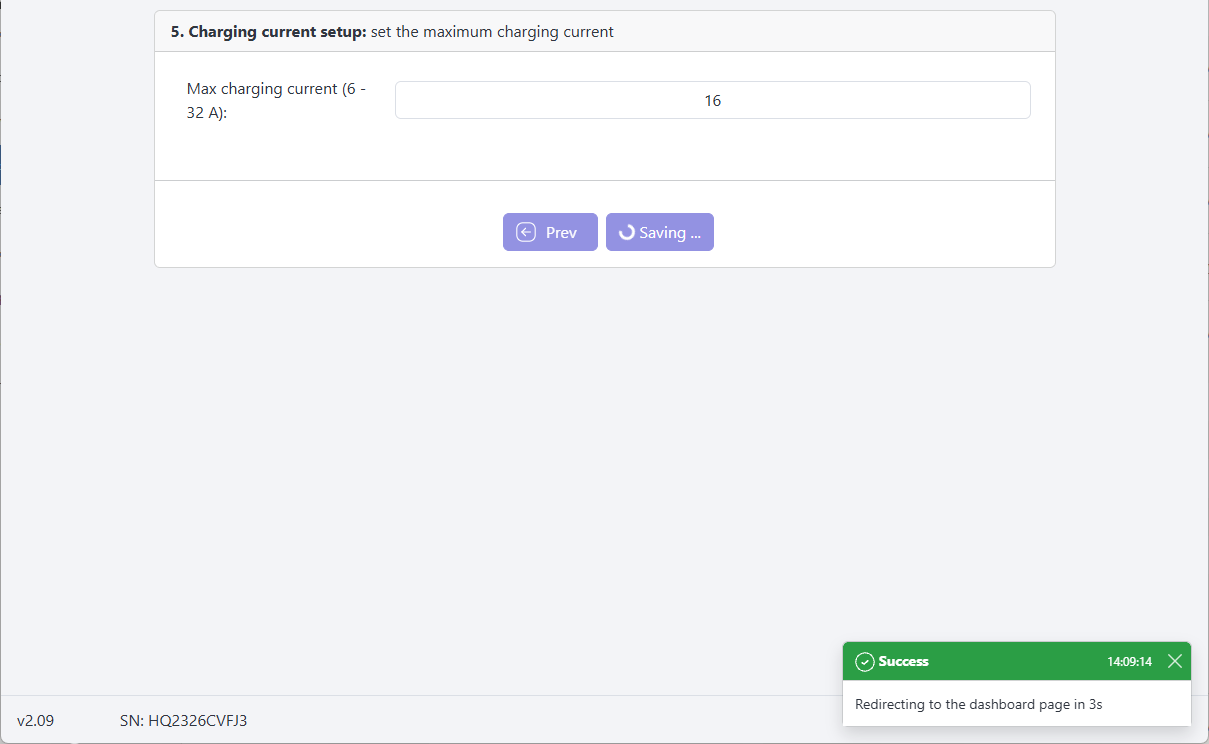

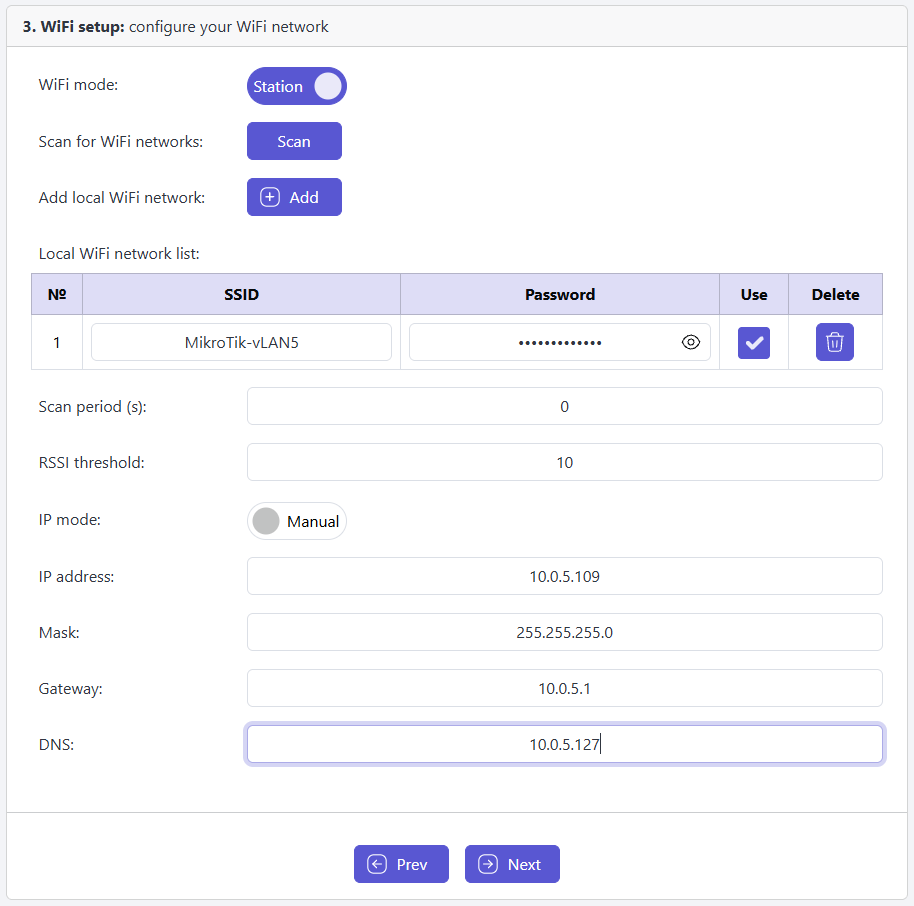

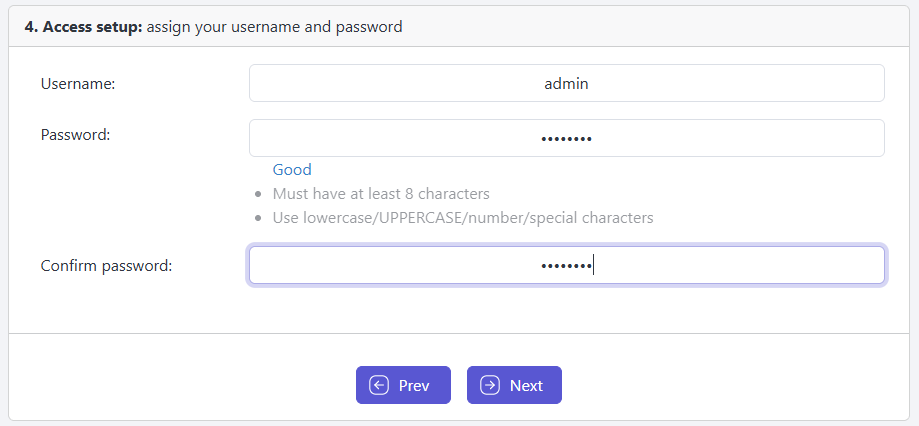

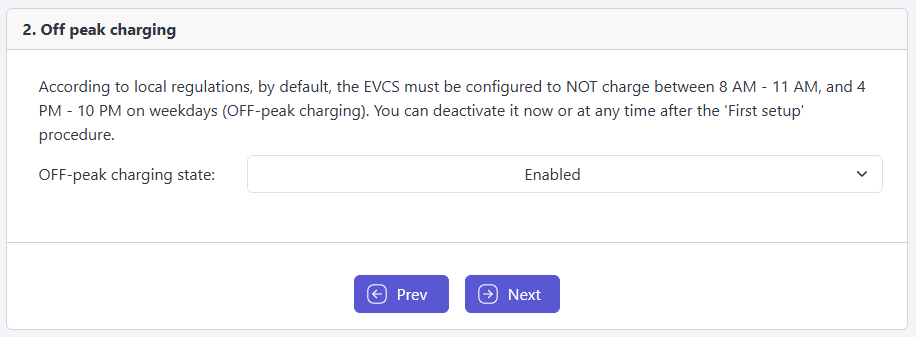

5.7. İlk kurulum
