5. Impostazione, configurazione e funzionamento

In questa sezione:

5.1. Configurazione iniziale tramite VictronConnect

Nota

Tenere presente che il funzionamento tramite VictronConnect richiede l’attivazione del Bluetooth. Il Bluetooth è disattivato sui dispositivi forniti con la versione 1.23 o precedente del firmware. Per attivare il Bluetooth in questi dispositivi, è necessario eseguire prima la procedura Configurazione iniziale tramite punto di accesso WiFi e poi attivarlo nel Menu reti. I dispositivi forniti con la versione 1.24 e successive del firmware hanno il Bluetooth attivato per impostazione predefinita.

La configurazione iniziale è necessaria quando l'EVCS è nuova e deve ancora essere configurata o dopo averla ripristinata ai valori di fabbrica.

Preparazione

  1. Aprire VictronConnect e trovare la voce relativa al proprio EVCS (EVCS-HQXXXXXXXXX).

  2. Toccare su EVCS. In questo modo si avvia il dialogo di accoppiamento. Inserire il codice di accoppiamento, che è 000000 o un numero univoco riportato su un adesivo all'interno della carcassa.

  3. Se l'accoppiamento è riuscito, apparirà la pagina di stato; ignorare l’avviso per il momento (non è ancora possibile utilizzare l'EVCS) e toccare l'icona a forma di ingranaggio in alto a destra per aprire la pagina Impostazioni e poter eseguire la configurazione iniziale.


Passo 1 di 3: Configurare l'accesso WiFi

Per completare la configurazione iniziale e cominciare a utilizzare l’EV, è necessario modificare uno dei seguenti parametri:

  • Confermare la modalità WiFi AP (l'EVCS fornisce un proprio punto di accesso): tutti i parametri necessari sono già precompilati. La passphrase dell'AP corrisponde alla password riportata sull'adesivo all'interno dell'EVCS.

  • Oppure scegliere la modalità Station per collegare l'EVCS alla rete/router locale. Se si conosce già il nome della rete (SSID), è possibile inserirlo manualmente. Altrimenti, premere SCAN per trovare le reti vicine, selezionare la rete desiderata e inserire la password di accesso.


Passo 2 di 3: Modificare credenziali di accesso al Web

Questo passaggio è necessario per garantire un accesso sicuro all'interfaccia web. Il nome utente predefinito è "admin". La password predefinita corrisponde a quella riportata sull'adesivo all'interno dell'EVCS. Si consiglia di impostare una propria password e un proprio nome utente.


Passo 3 di 3: Impostare la corrente di carica massima.

Impostare la corrente di carica massima con cui l'EVCS è autorizzata a caricare (intervallo: 10 A - 32 A).


5.2. Impostazione, configurazione e funzionamento di VictronConnect

5.2.1. Configurazione

Per connettersi con successo alla EV Charging Station tramite Bluetooth e VictronConnect, sono necessari i seguenti passi:

  1. Assicurarsi che nell'EVCS sia attivo il Bluetooth.

    Suggerimento

    Se il Bluetooth è disattivato, vedere il capitolo del Menu Reti per informazioni dettagliate sull'attivazione dello stesso.

  2. Scaricare e installare l'applicazione VictronConnect dall'App Store o da Google Play.

  3. Aprire VictronConnect e scorrere l'elenco dei dispositivi per trovare l'EVCS.

  4. Toccare su di esso per avviare la finestra di dialogo di accoppiamento. Inserire il codice di accoppiamento, che è 000000 o un numero univoco riportato su un adesivo all'interno della carcassa.

  5. Se l'accoppiamento è riuscito, viene visualizzata la pagina panoramica dell’EVCS.


5.2.2. Pagina panoramica

La pagina panoramica fornisce informazioni sullo stato di carica, sui comandi per avviare/interrompere la carica o per modificare la modalità di carica e la corrente di carica. Inoltre, è possibile monitorare i valori di carica effettivi e le statistiche di sessione.

Comandi:

  • Avvio/Arresto: Avvia o interrompe la carica in modalità manuale.

    Tenere presente che dopo aver premuto il pulsante di arresto, per prima cosa si riduce al minimo la corrente di carica e solo allora il contattore si apre (con un ritardo di 2 secondi).

  • Modalità di carica: Cambia la modalità di carica, scegliendo tra manuale, automatica o programmata.

  • Corrente di carica: Regolare la corrente di carica (intervallo: 6-32 A, in base alla corrente di carica Massima e Minima impostate nella pagina Impostazioni o nell'interfaccia web).

Valori di carica effettivi:

  • Corrente: La corrente di carica.

  • Potenza: Potenza di carica. Con un'alimentazione multifase, tutte le fasi sono combinate.

Statistiche della sessione:

  • Tempo della sessione: La durata della sessione di carica attuale.

  • Energia della sessione: Energia totale caricata durante questa sessione.

  • Costo della sessione: Il costo della sessione (quando si carica dalla rete) dipende dal prezzo dell'energia per kWh impostato nelle impostazioni dell'EVCS; vedere il capitolo Configurazione della Stazione di Carica EV .

  • Risparmio economico della sessione: Il risparmio economico si basa sull'energia caricata dal FV e dipende dal prezzo dell'energia per kWh indicato nelle impostazioni dell'EVCS.

  • Energia totale: L'energia totale caricata dall'installazione iniziale.


5.2.3. Pagina Impostazioni

Si accede al menu impostazioni cliccando sull’icona dell’ingranaggio in alto a destra nella pagina Panoramica.

Sono disponibili le seguenti opzioni di menu:

  • Rete: Per modificare le impostazioni di rete.

  • Generale: Per regolare le impostazioni del caricabatterie.

  • Pianificatore: Per configurare le programmazioni della carica.

  • Anello luminoso: Per configurare il comportamento dell'anello luminoso.

  • Accesso: Per specificare le credenziali di accesso al Web.

Queste impostazioni sono simili a quelle spiegate nei capitoli Menu Reti e Configurazione della EV Charging Station, con in più la possibilità di attivare un riavvio del sistema, se necessario.


Toccare i tre punti verticali nell'angolo superiore destro della pagina impostazioni per eseguire le seguenti operazioni:

  • Importare le impostazioni da file: Importa le impostazioni precedentemente salvate da un file della libreria delle impostazioni.

  • Salvare le impostazioni su file: Salva le impostazioni correnti su un file che verrà memorizzato nella libreria delle impostazioni. Questo file può essere utilizzato come backup per ripristinare le impostazioni di questo EV Charging Station o per applicare facilmente le stesse impostazioni a un altro.

  • Condividi impostazioni: Per condividere il file delle impostazioni tramite e-mail o altre applicazioni social eventualmente in uso sul dispositivo Android o iOS, ad esempio.

  • Informazioni sul prodotto: Visualizza il numero di modello e il numero di serie del EV Charging Station . È presente anche un interruttore per attivare o disattivare il Bluetooth. Per ulteriori informazioni, vedere la sezione Informazioni sul prodotto.

  • Ripristina ai valori predefiniti: Per ripristinare tutte le impostazioni ai valori predefiniti. Ciò significa che tutte le impostazioni personalizzate andranno perse e sarà necessario eseguire nuovamente la configurazione o importarle da un file di impostazioni precedentemente salvato.

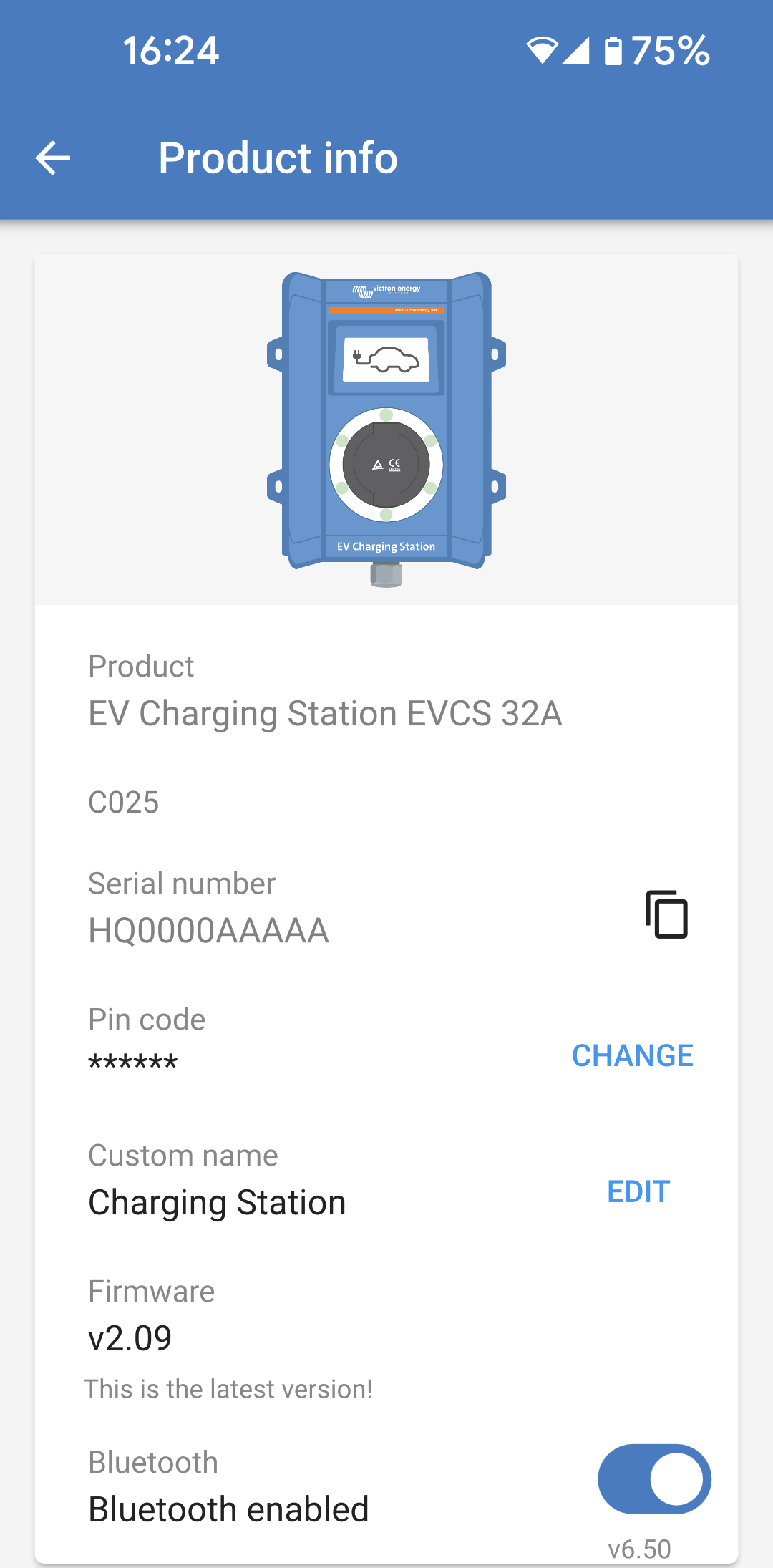

5.2.4. Pagina informazioni sul prodotto

Per accedere alla pagina Informazioni sul prodotto, toccare l'icona dei 3 puntini verticali, sita nella pagina Impostazioni.

  • Prodotto: Mostra il nome del prodotto e il numero del modello.

  • Numero di serie: Mostra il numero di serie del EV Charging Station.

  • Codice Pin: Il codice Pin è nascosto, ma può essere modificato utilizzando il pulsante di modifica sulla destra.

  • Nome personalizzato: Modificare il nome descrittivo del EV Charging Station.

  • Firmware: Visualizza la versione attuale del firmware in esecuzione sul EV Charging Station.

  • Bluetooth: Attivare o disattivare la funzione Bluetooth del EV Charging Station.

Per ulteriori informazioni su come assegnare un nome personalizzato al proprio EV Charging Station e su come disattivare e riattivare il Bluetooth, consultare il manualedell'applicazione VictronConnect.

Avvertimento

Tenere presente che se si disattiva il Bluetooth tramite VictronConnect, sarà necessario riattivarlo tramite il menu Reti dell'interfaccia web o utilizzando la funzione Ripristina impostazioni di fabbrica, nell'interfaccia web oppure seguendo la procedura del pulsante DEF. Nei dispositivi più vecchi, che hanno il Bluetooth disattivato di fabbrica, utilizzare il menu di rete dell'interfaccia web per attivarlo.


5.2.5. Impostazioni di rete

La sezione Informazioni di rete mostra:

  • Stato attuale della rete: Mostra lo stato attuale della rete.

  • Collegato a: Visualizza il nome della rete WiFi a cui è collegato il EV Charging Station .

  • Indirizzo IP locale: Visualizza l'indirizzo LAN IP del EV Charging Station.

La sezione WiFi consente di configurare le impostazioni WiFi per il EV Charging Station.

  • Modalità: Consente di scegliere la connessione WiFi locale o se il EV Charging Station deve creare un punto di accesso WiFi. Il EV Charging Station deve essere impostato come punto di accesso solo se non sono disponibili altre reti WiFi.

  • Configurazione IP: Opzione per consentire l'assegnazione automatica (DHCP) dell'indirizzo IP o la configurazione manuale dell'indirizzo IP fisso. La configurazione IP automatica è l'opzione consigliata. L'opzione manuale è prevista solo per configurazioni di rete avanzate o su istruzione dell'amministratore di rete.

  • Periodo di scansione: Per consentire la scansione automatica periodica della rete WiFi e, in tal caso, definire l'intervallo di tempo tra le scansioni automatiche.

  • Soglia Rssi: Imposta la potenza minima del segnale che devono avere le reti WiFi rilevate prima di essere aggiunte all'elenco.

La sezione Elenco punti di accesso mostra le reti WiFi locali rilevate oppure consente di aggiungere manualmente una rete WiFi.

Il nome del Punto di accesso attualmente collegato è visualizzato in verde, unitamente ai pulsanti “FORGET" (Dimentica) e “DISABLE” (Disattiva).

  • Aggiungi AP manualmente: Offre la possibilità di aggiungere manualmente una rete WiFi. Si può utilizzare in circostanze in cui l'SSID di rete richiesto è nascosto e non compare nell'elenco delle reti rilevate.

  • Cerca reti WiFi: Toccare il pulsante “SCAN" (Cerca) per eseguire immediatamente la scansione delle reti WiFi disponibili nelle vicinanze.

    L'elenco di tutte le reti WiFi disponibili viene visualizzato man mano che vengono rilevate. L'elenco comprende il nome del Punto di accesso e il suo stato di sicurezza, indicato dal simbolo di un lucchetto. L'intensità del segnale ricevuto dal EV Charging Station viene visualizzata mediante il simbolo WiFi a destra.

    Toccare il pulsante “ADD" accanto alla rete a cui si desidera connettersi. Verrà richiesto di inserire la password della rete selezionata, se del caso.


5.2.6. Impostazioni generali

La pagina Impostazioni generali elenca le opzioni per la configurazione generale del EV Charging Station.

La sezione Impostazioni di carica offre le seguenti opzioni:

  • Posizione Caricabatterie EV: Quest’opzione seleziona in quale punto del sistema è cablato il EV Charging Station . Ad esempio, il EV Charging Station può essere cablato al lato di ingresso o di uscita della CA di un MultiPlus.

  • Avvio automatico Caricabatterie EV: Quest’opzione definisce se il caricabatterie EV inizierà a caricare automaticamente quando il cavo di carica EV viene collegato al veicolo.

  • Contattore attivo quando carico: Quando l’EV è carico, il contattore può essere impostato in modo da rimanere chiuso o da aprirsi per scollegare completamente l’EV dall'alimentazione.

  • Corrente di carica massima: La corrente di carica massima che fornirà in ogni caso il EV Charging Station all'EV. L’intervallo configurabile va da 10 A a 32 A.

  • Corrente di carica minima: La corrente di carica minima che deve essere fornita all’EV se non viene caricato al livello desiderato. L’intervallo configurabile va da 6 A a 31 A.

  • Calibrazione CP: Consente di eseguire la calibrazione della linea di segnale CP (pilota di controllo).

  • Calibrazione potenza: Regolare questa impostazione per calibrare la lettura della Potenza effettiva.

  • Potenza effettiva: Visualizza la potenza combinata effettiva di tutte le fasi che il EV Charging Station sta fornendo all'EV.

La sezione Altre impostazioni prevede:

  • Impostazioni dispositivo GX: Selezionare quest’opzione per comunicare con un dispositivo GX, come il Cerbo GX o l’Ekrano GX.

  • Impostazioni Modbus TCP: Attivare la lista bianca degli indirizzi IP e aggiungervi indirizzi IP.

  • Data e ora: Impostare il fuso orario, la data e l'ora.

  • Prezzo energia per kWh: Stabilire il prezzo dell'energia importata dalla rete.

Riavvio dell'EVCS:

  • Riavvio del sistema: toccare il pulsante “REBOOT” (Riavvio) per riavviare il EV Charging Station.


Posizione caricabatterie EV

Selezionare la posizione in cui è cablato il EV Charging Station nel sistema.

Se il EV Charging Station è cablato in un punto qualsiasi prima dell'inverter/caricabatterie, selezionare l'opzione “AC in Inverter”.

Altrimenti, se il EV Charging Station è collegato dopo l'inverter/caricabatterie o dopo un inverter, scegliere l'opzione “AC out Inverter”.


Avvio automatico caricabatterie EV

Scegliere se il EV Charging Station si avvia automaticamente o meno quando il cavo di carica è collegato all'EV.

Se si seleziona “Attivato”, la carica si avvierà automaticamente quando il cavo di carica viene collegato all’EV.

Selezionare “Disattivato” se non si desidera che la carica si avvii automaticamente. In questo caso la carica deve essere avviata manualmente premendo il pulsante “Avvio” nella pagina Panoramica. Ciò può aiutare a prevenire l'uso non autorizzato del EV Charging Station.


Contattore attivo quando carico

Scegliere se il contattore all'interno del EV Charging Station rimane chiuso o si apre quando l'EV è carico ma il cavo è ancora collegato.

Se si seleziona “Attivato”, il contattore interno rimarrà chiuso quando il veicolo è carico. Ad esempio, può essere utile se si desidera pre-condizionare l'aria dell'abitacolo utilizzando l'elettricità della sorgente di carica anziché quella della batteria del veicolo.

Selezionare “Disattivato” se si desidera che il contattore interno si apra quando il veicolo è carico. In tale caso, l’EV si scollega dall'alimentazione come se il cavo di carica fosse stato rimosso.


Calibrazione CP

Un cavo di carica EV di Tipo 2 contiene una linea di segnale chiamata “Pilota di Controllo” (CP). Si tratta di un segnale bidirezionale che consente la comunicazione tra l’EV e una stazione di carica EV come il EV Charging Station. È importante che la linea CP sia calibrata per garantire una comunicazione corretta tra l’EV e il suo caricabatterie.

Toccare il pulsante “CALIBRATE” (Calibra) per iniziare la calibrazione della linea CP.


Apparirà una casella di conferma. Toccare “NEXT” (Successivo) se si è sicuri di voler ricalibrare la linea CP.

Seguire le istruzioni della schermata successiva e assicurarsi che l'EV sia collegato al EV Charging Station. Toccare “NEXT” per confermare e consentire l'avvio della calibrazione della linea CP. Attendere il completamento dei calcoli.


Una volta completato il processo di calibrazione, verrà visualizzato il messaggio “Success!” (Corretto!).

Toccare “CLOSE” (Chiudi) per applicare i nuovi calcoli di calibrazione o “Reset” (Ripristino) per ripristinarli.


Comunicazione del dispositivo GX

La pagina delle impostazioni del dispositivo GX è accessibile tramite la pagina delle Impostazioni generali.

  • Comunicazione: Attiva o disattiva la comunicazione con un dispositivo GX del sistema.

  • Avviare carica raggiunto il SoC della batteria di riserva: Il SoC minimo della batteria di riserva prima che il EV Charging Station inizi a caricare in Modalità automatica.

  • Arrestare carica raggiunto il SoC della batteria di riserva se off-grid: Se ci si trova off-grid o se la rete non è disponibile, il EV Charging Station interromperà la carica quando il SoC della batteria di riserva scende al di sotto di questo livello.

  • Consentire alimentazione da batteria/rete per Modalità automatica: Attivare questa impostazione per consentire alla Modalità automatica di continuare a caricare il veicolo con una corrente minima anche se l'energia solare in eccesso è insufficiente. Ciò consente di ridurre al minimo i cicli di attivazione/disattivazione automatica della carica in Modalità automatica. Nota: Il EV Charging Station non può stabilire se l'energia proviene dalla batteria o dalla rete, giacché tale decisione spetta all'inverter/caricabatterie del sistema.

  • Timeout alimentazione da batteria/rete: Se l'impostazione di cui sopra è attivata, questa è la quantità massima di tempo continuo durante il quale il EV Charging Station assorbirà energia dalla batteria o dalla rete.

  • Protezione da sovraccarico: Se attivata, questa impostazione legge lo stato del sovraccarico dell'inverter di sistema. In caso di sovraccarico, il EV Charging Station riduce la sua corrente di carica al minimo e attende circa 5 secondi. Dopodiché, se la condizione di sovraccarico dell'inverter è ancora attiva, il EV Charging Station interrompe la carica. La carica dell’EV riprenderà dopo un breve periodo di tempo dall'annullamento della condizione di sovraccarico dell'inverter.

    Se vengono rilevati più eventi di sovraccarico entro un certo periodo di tempo, il EV Charging Station riduce la corrente di carica del 10 %.

    Lo stesso vale per i sistemi collegati alla rete in caso di superamento di un limite di corrente di rete stabilito.

    In caso di riduzione della potenza di carica o di interruzione della carica, viene visualizzato un avviso in VictronConnect o nel EV Charging Station.

  • Limite corrente di ingresso: Visualizza il limite di corrente di rete stabilito applicato ai sistemi collegati alla rete.

  • Indirizzo IP: Visualizza l'indirizzo IP del dispositivo GX. Toccare la riga “Indirizzo IP” per modificarla.

  • ID portale VRM: Visualizza l’ID del Portale VRM. Toccare la riga “ID portale VRM” per modificarla.


  • Controllo comunicazione: Toccare il pulsante “CHECK” (Controllo) per verificare la comunicazione tra il EV Charging Station e il dispositivo GX utilizzando l'indirizzo IP impostato in precedenza.

  • Risultato controllo: Mostra se il controllo della comunicazione con il dispositivo GX è riuscito o è fallito.

    Se il controllo della comunicazione fallisce, verificare che l'indirizzo IP del GX specificato sia corretto oppure utilizzare il pulsante “DISCOVER” (Individua) per cercare un dispositivo GX locale, come indicato a continuazione.


  • Individuazione dispositivo: Toccare il pulsante “DISCOVER” per consentire al EV Charging Station di individuare automaticamente eventuali dispositivi GX della rete locale.

  • Risultato individuazione: Verranno elencati tutti i dispositivi GX individuati da Individuazione dispositivo.

    Toccare “ADD” (Aggiungi) per associare il dispositivo GX desiderato al EV Charging Station. Questo diventerà il dispositivo GX con cui comunica il EV Charging Station e i suoi dettagli saranno inseriti nei campi Indirizzo IP e ID portale VRM.


Impostazioni Modbus TCP

Le impostazioni del server ModbusTCP consentono di attivare la lista bianca di IP e di aggiungervi gli indirizzi IP dei dispositivi GX.

Dopo aver attivato la lista bianca, solo gli indirizzi IP aggiunti alla stessa potranno comunicare con il EV Charging Station.

Per motivi di sicurezza, è consigliabile attivare la lista bianca dei TCP e aggiungere solo i dispositivi GX che devono comunicare con il EV Charging Station. In alcuni Paesi questo può essere un requisito richiesto dai gestori di rete.

  • Attiva lista bianca indirizzi IP: Attiva o disattiva la funzione lista bianca degli IP.

  • Aggiungi IP alla lista bianca: Toccare il pulsante “ADD” per riempire la lista bianca con gli indirizzi IP affidabili.


Data e ora

  • Regione: Selezionare la regione del proprio fuso orario.

  • Offset: Se è stata selezionata la regione UTC, sarà necessario inserire l'offset corretto per il proprio fuso orario.

Prezzo energia per kWh

  • Inserire il prezzo dell'elettricità importata per kWh. Questo dato verrà utilizzato per calcolare il risparmio della sessione.


Riavvio del sistema

  • Toccare il pulsante “REBOOT” (Riavvio) per riavviare il EV Charging Station. Selezionare “YES” (Si) nella finestra popup per confermare il riavvio.


5.2.7. Pianificatore

Se la modalità di carica è impostata su “Programmata" nella pagina Panoramica, il EV Charging Station caricherà in base agli orari impostati in questa sezione.

  • Aggiungi nuova programmazione: Toccare qui per configurare una nuova programmazione.


Nella pagina di configurazione della Scena programmata è possibile regolare le seguenti condizioni. Le condizioni di tempo sono espresse in formato 24 ore.

  • Attiva: Attiva o disattiva la scena corrente.

  • Ora di avvio: L'ora in cui si desidera che il EV Charging Station inizi a caricare.

  • Ora di termine: L'ora in cui si desidera che il EV Charging Station smetta di caricare.

  • Corrente: La quantità massima di corrente per caricare l’EV durante questa programmazione.


  • Ripeti: Selezionare il menu a discesa per scegliere il tipo di schema di ripetizione.

    • Quotidiano: La programmazione si ripete ogni giorno.

    • Lun-Ven: La programmazione si ripete solo nei giorni feriali dal lunedì al venerdì.

    • Fine settimana: La programmazione si ripete solo nei fine settimana, il sabato e la domenica.

    • Personalizza: Viene visualizzato un elenco di tutti i giorni della settimana. Spuntare i giorni della settimana a cui si desidera applicare questa scena di programmazione.


Una volta impostate le preferenze, toccare il pulsante “SAVE NEW SCHEDULE” (Salva nuova programmazione) per aggiungerla al pianificatore o “CANCEL” (Annulla) se non si desidera creare una nuova programmazione.


La nuova programmazione viene aggiunta all'elenco del pianificatore. Da qui è possibile attivare o disattivare, modificare o cancellare le singole programmazioni.

  • Stato: Mostra lo stato della scena. Se la scena è disattivata, non verrà eseguita.

  • Cancellare programmazione: Toccare il pulsante “DELETE” (Cancella) per eliminare la programmazione; appare una finestra di popup per confermare l'eliminazione della programmazione.

  • Aggiungi nuova programmazione: Tale programmazione viene visualizzata sotto le programmazioni esistenti e può essere selezionata per creare una programmazione aggiuntiva.


5.2.8. Anello luminoso

L'anello luminoso che circonda la presa del cavo di carica della parte anteriore del EV Charging Station mostra a colpo d'occhio cosa sta facendo.

È possibile scegliere tra diverse modalità di illuminazione e impostazioni di luminosità per indicare lo stato del EV Charging Station:

  • Disconnesso

  • Connesso

  • In attesa dell'avvio

  • In attesa di sole

  • SoC basso

  • Carica Manuale

  • Carica Automatica

  • Caricato

Impostazioni anello Luminoso

L'anello luminoso del EV Charging Station può essere personalizzato per ognuna delle modalità di stato sopra elencate.

  • Modalità: Scegliere il comportamento o il modello che l'anello luminoso deve visualizzare:

    • Statico

    • Frequenza

    • Respiro

    • Pulizia colore

    • Pulizia colore inversa

    • Pulizia colore opposta

    • Pulizia colore opposta inversa

    • Pulizia colore casuale

  • Colore: Scegliere un colore dal selezionatore di colori o inserire dei valori RGB specifici.

  • Periodo: Specificare la durata di visualizzazione della modalità.

  • Luminosità: Regola la luminosità dell'anello LED per questa modalità da 0 a 100 %.

  • Prova questa scena: Toccare il pulsante “TRY” (Prova) per verificare se il colore e la luminosità della scena sono adatti.


5.2.9. Accesso

Credenziali di accesso al web

La pagina delle credenziali di accesso al Web consente di modificare le credenziali di accesso alla pagina Web del EV Charging Station.

Per motivi di sicurezza, si consiglia vivamente di modificare queste credenziali rispetto a quelle predefinite.

  • Utente: Nome utente

  • Password: Impostare una password sufficientemente sicura da impedire l'accesso non autorizzato al EV Charging Station.


5.2.10. Reimposta ai valori predefiniti

È possibile ripristinare il EV Charging Station ai valori di fabbrica tramite VictronConnect. Tenere presente che questa procedura ripristina tutte le impostazioni ai valori predefiniti e richiede la ripetizione della configurazione iniziale (per i dettagli, vedere il capitolo Configurazione).

Per i dispositivi forniti con il firmware 1.23 o precedente, questa operazione disattiva anche il Bluetooth. Per attivare il Bluetooth in questi dispositivi, è obbligatorio eseguire prima la procedura di Configurazione iniziale tramite punto di accesso WiFi e poi attivarlo nel Menu Reti.

Per visualizzare l'opzione Ripristina impostazioni predefinite, toccare l'icona dei 3 punti verticali nella pagina Impostazioni e poi “Ripristina impostazioni predefinite”.

Apparirà il popup di conferma “Ripristinare il dispositivo?”. Toccare “SÌ" per continuare a ripristinare le impostazioni di fabbrica del dispositivo.


5.3. Impostazione, configurazione e funzionamento del dispositivo GX

5.3.1. Attivazione Modbus TCP

La EV Charging Station comunica con il dispositivo GX tramite Modbus TCP. Questo deve essere prima attivato nel dispositivo GX ed è un passaggio obbligatorio.

Nel dispositivo GX, entrare in Impostazioni → Servizi → Modbus TCP e attivare il Modbus TCP.

GX_Modbus_TCP.svg

Attivare la stazione di ricarica nel menu Modbus TCP/UDP

Questo passaggio è necessario solo se si tratta di una EV Charging Station che non è già stata collegata al dispositivo GX E se il dispositivo GX possiede la versione del firmware 3.12 o superiore.

Per i dispositivi già collegati al dispositivo GX prima dell'aggiornamento del firmware GX a Venus OS 3.12, questo passaggio non è necessario. Tali unità si attivano automaticamente.

Nel dispositivo GX, entrare in Impostazioni → Modbus TCP/UDP → Dispositivi rilevati e attivare l'EVCS.

GX_GUI_Modbus_EVCS_VM.svg

5.3.2. Menu di configurazione e opzioni

In quanto si attiva il Modbus TCP, l'EVCS appare nell'elenco dei dispositivi e visualizza la modalità attuale e lo stato di carica.

GX_Device_List.svg

Evidenziare l'EVCS, quindi premere la barra spaziatrice o il cursore destro per accedere al menu successivo e, arrivati alla voce del menu di impostazione, premere nuovamente la barra spaziatrice per accedere a tale menu. Per il significato delle opzioni disponibili, consultare la configurazione della Stazione di Carica EV e il capitolo Descrizione.

GX_Setup_Menu.svg

5.3.3. Panoramica e menu del dispositivo

Il menu panoramica offre un pulsante per attivare (avviare) la carica in modalità manuale e le seguenti informazioni di stato:

Corrente di carica attuale: La corrente di carica in A

Potenza totale: Potenza totale di tutte le fasi

L1..L3: Potenza di ogni singola fase

Tempo di carica: Il tempo di carica per sessione

Energia caricata: Energia caricata per sessione

GX_Setup_Menu.svg

Se si scorre ulteriormente il menu verso il basso, si vedranno i menu Impostazione e Dispositivo. Per maggiori dettagli, vedere il capitolo Menu di configurazione e opzioni.

L'ultima voce è il menu Dispositivo, che fornisce ulteriori informazioni sul dispositivo, come il tipo di connessione, l'ID del prodotto, l'istanza del VRM, la versione del firmware e il numero di serie. È anche possibile assegnare un nome personalizzato all’EVCS.

5.4. Aggiornamenti firmware

Il firmware dell'EVCS può essere aggiornato manualmente tramite l'interfaccia web o da remoto tramite il VRM: Aggiornamento del firmware da remoto.

Il modo più semplice per aggiornare il firmware dell'EVCS è la funzione del VRM Aggiornamento remoto del firmware. L'aggiornamento può essere eseguito automaticamente, premendo un solo pulsante, oppure manualmente, se si preferisce. Seguire queste istruzioni passo-passo per imparare esattamente come fare. Tenere presente che è necessario un dispositivo GX collegato al portale VRM.

Per aggiornare manualmente il firmware tramite l'interfaccia web, seguire questa procedura:

  1. Scaricare l'ultima versione del firmware da Victron Professional.

    Assicurarsi di avere il corretto file del firmware. Per il modello EVCS con display, selezionare il file del firmware il cui nome contiene "C025". Per il modello EVCS NS, selezionare il file del firmware il cui nome contiene "C026".

  2. Aprire l’interfaccia web

  3. Cliccare sulla scheda Backup e FW

  4. Cliccare sul pulsante Apri e navigare fino alla posizione in cui è memorizzato il file del firmware fornito.

  5. Selezionare il file del firmware (*.evcsup)

  6. Cliccare su Aggiorna per avviare il processo di aggiornamento

    Se l’aggiornamento va a buon fine, la stazione di carica si riavvia e viene visualizzata nuovamente la pagina principale. Vengono mantenute tutte le impostazioni precedenti.

5.5. Ripristino ai valori di fabbrica e recupero della password

Nota

Il ripristino ai valori di fabbrica riporta tutte le impostazioni del sistema ai valori predefiniti, perciò è necessario eseguire nuovamente la Configurazione iniziale.

Si può evitare tale situazione eseguendo un ripristino parziale, che reimposta solo il codice PIN del Bluetooth e la password di amministrazione. Tuttavia, questa opzione è disponibile solo tramite il metodo del pulsante DEF.

In caso di smarrimento della password, è possibile recuperare la password iniziale in diversi modi:

Ripristino ai valori di fabbrica dall'interfaccia web:

  1. Cliccare sul pulsante Impostazioni.

  2. Cliccare sul pulsante Backup e FW (Backup e firmware).

  3. Cliccare su Ripristino delle impostazioni predefinite.

  4. Eseguire nuovamente la Configurazione iniziale.

Ripristino ai valori di fabbrica tramite VictronConnect:

  1. Aprire VictronConnect e cliccare sull’EVCS in Elenco dei miei dispositivi.

  2. Toccare l’icona dell’ingranaggio in alto a destra nella Schermata dello stato.

  3. Toccare l'icona dei tre puntini verticali nella pagina Impostazioni e scegliere Ripristina ai valori predefiniti.

  4. Viene visualizzato un avviso che indica che tutte le impostazioni saranno ripristinate ai valori di fabbrica. Toccare SI per ripristinare ai valori di fabbrica.

  5. Eseguire nuovamente la Configurazione iniziale.

Ripristino parziale e completo delle impostazioni di fabbrica utilizzando il pulsante DEF all'interno del dispositivo:

Avvertimento

La procedura qui descritta deve essere eseguita solo da personale qualificato, poiché richiede che il EV Charging Station sia alimentato. Eseguire interventi quando è presente alta tensione è molto pericoloso e può essere fatale se si effettua in modo non corretto.

  • Ripristino parziale

    Un ripristino parziale reimposta solo la password di amministrazione e il codice PIN del Bluetooth, mentre si conservano tutte le altre impostazioni.

  1. Aprire l'unità rimuovendo la piastra di supporto. Fare attenzione a non toccare le parti ad alta potenza all'interno dell'unità. Solo l'area intorno al pulsante DEF è sicura.

  2. Per eseguire il ripristino parziale, premere il pulsante DEF (per conoscere la sua posizione, vedere l'immagine del Interfaccia web di configurazione della EV Charging Station) per più di 5 secondi ma meno di 15 secondi.

    Dopo aver rilasciato il pulsante DEF, l'anello luminoso RGB inizia a lampeggiare rapidamente in verde per indicare che il ripristino parziale è in corso.

    Tenere presente che, se il dispositivo mobile è stato accoppiato correttamente prima del ripristino del codice PIN, è ancora possibile connettersi all'EVCS tramite VictronConnect, purché non sia disaccoppiato. Tutti gli altri dispositivi devono essere accoppiati utilizzando il codice PIN predefinito, come descritto nella sezione Impostazione, configurazione e funzionamento di VictronConnect.

    Se si è effettuato l'accesso all'interfaccia web mediante un browser prima del ripristino parziale, il ripristino della password di amministrazione per quella connessione non avrà effetto finché non si esce dall'interfaccia web. Tutti gli altri dispositivi richiedono la password predefinita stampata sull'adesivo all'interno del dispositivo, finché non viene assegnata una nuova password; per i dettagli, vedere Menu di accesso.

  3. Montare la piastra di supporto sul dispositivo e serrare le viti.

  4. Assegnare una nuova password di amministrazione; per i dettagli, vedere Menu di accesso.

  • Ripristino completo

  1. Aprire l'unità rimuovendo la piastra di supporto. Fare attenzione a non toccare le parti ad alta potenza all'interno dell'unità. Solo l'area intorno al pulsante DEF è sicura.

  2. Per eseguire il ripristino completo, premere il pulsante DEF (vedere l'immagine del Interfaccia web di configurazione della EV Charging Station per conoscere la sua posizione) per più di 15 secondi finché l'anello luminoso RGB inizia a lampeggiare rapidamente in blu, a indicare che il ripristino completo è in corso, quindi rilasciare il pulsante.

  3. Montare la piastra di supporto sul dispositivo e serrare le viti.

  4. Eseguire nuovamente la Configurazione iniziale.

5.6. Manutenzione

La EV Charging Station non richiede manutenzione specifica.

5.7. Configurazione iniziale
