5. Einrichtung, Konfiguration und Betrieb

In diesem Abschnitt:

5.1. Ersteinrichtung über VictronConnect

Die Ersteinrichtung ist erforderlich, wenn das EVCS neu ist und noch nicht konfiguriert wurde oder nachdem es auf die Werkseinstellungen zurückgesetzt wurde.

Vorbereitung

Öffnen Sie VictronConnect und suchen Sie den Eintrag für Ihre EVCS (EVCS-HQXXXXXXXXX).
Wenn die Kopplung erfolgreich war, erscheint die Statusseite; ignorieren Sie die Warnung vorerst (die Verwendung des EVCS ist noch nicht möglich) und tippen Sie auf das Zahnradsymbol oben rechts, um die Einstellungsseite zu öffnen, damit die Ersteinrichtung durchgeführt werden kann.

Schritt 1 von 3: WLAN-Zugang konfigurieren

Einer der folgenden Parameter muss geändert werden, um die Ersteinrichtung abzuschließen und die Ladestation zu verwenden:

Bestätigen Sie entweder den WLAN-Modus AP (das EVCS bietet einen eigenen Zugangspunkt) - alle notwendigen Parameter sind bereits vorausgefüllt. Die AP-Passphrase entspricht dem Passwort, das auf dem Aufkleber im Inneren des EVCS angegeben ist.
Oder wählen Sie den Stationsmodus, um das EVCS mit Ihrem lokalen Netzwerk/Router zu verbinden. Wenn Sie den Netzwerknamen (SSID) bereits kennen, können Sie ihn manuell eingeben. Alternativ können Sie auch auf SCAN drücken, um Netzwerke in der Nähe zu suchen, das gewünschte Netzwerk auswählen und das Zugangspasswort eingeben.

Schritt 2 von 3: Ändern Sie die Zugangsdaten für den Webzugang an.

Dieser Schritt ist notwendig, um einen sicheren Zugriff auf die Weboberfläche zu gewährleisten. Der Standard-Benutzername ist „admin“. Das Standard-Passwort entspricht dem auf dem Aufkleber im Inneren des EVCS. Wir empfehlen, ein eigenes Passwort und einen eigenen Benutzernamen einzurichten.

Schritt 3 von 3: Legen Sie den maximalen Ladestrom fest

Stellen Sie den maximalen Ladestrom ein, mit dem das EVCS laden darf (Bereich: 10 A - 32 A).

5.2. Einrichtung, Konfiguration und Bedienung von VictronConnect

5.2.1. Einrichtung

Die folgenden Schritte sind notwendig, um eine erfolgreiche Verbindung mit der EV Charging Station NS über Bluetooth und VictronConnect herzustellen:

Stellen Sie sicher, dass Bluetooth in Ihrer EVCS aktiviert ist.
Tipp
Falls Bluetooth deaktiviert ist, finden Sie im Kapitel Netzwerkmenü Einzelheiten zur Aktivierung von Bluetooth.
Laden Sie die VictronConnect App aus dem App Store oder von Google Play herunter und installieren Sie sie.
Öffnen Sie VictronConnect und blättern Sie durch die Liste der Geräte für die EVCS.
Tippen Sie darauf, um den Kopplungsdialog zu starten. Geben Sie den Kopplungscode ein, die eindeutige Nummer auf dem Aufkleber im Inneren des Gehäuses.
Wenn die Kopplung erfolgreich war, wird die EVCS-Übersichtsseite angezeigt.

5.2.2. Übersichtsseite

Auf der Übersichtsseite finden Sie Informationen über den Ladezustand, Bedienelemente zum Starten/Stoppen des Ladevorgangs oder zum Ändern des Lademodus und des Ladestroms. Außerdem können Sie die aktuellen Ladewerte und Sitzungsstatistiken überwachen.

Steuerelemente:

Start/Stopp: Starten oder stoppen Sie das Laden im manuellen Modus.
Bitte beachten Sie, dass nach dem Drücken der Stopptaste zunächst der Ladestrom auf ein Minimum reduziert wird und erst dann das Schütz öffnet (mit einer Verzögerung von 2 Sekunden).
Lademodus: Ändern Sie den Lademodus auf manuell, automatisch oder zeitgesteuert.
Ladestrom: Stellen Sie den Ladestrom ein (Bereich: 6-32 A, je nach dem auf der Seite Allgemeine Einstellungen oder auf der Webschnittstelle eingestellten minimalen oder maximalen Ladestrom)

Tatsächliche Ladewerte:

Strom: Der Ladestrom.
Leistung: Ladeleistung. Bei einer mehrphasigen Stromversorgung werden alle Phasen kombiniert.

Sitzungsstatistiken:

Sitzungszeit: Die Zeit des aktuellen Ladevorgangs.
Sitzungsenergie: Gesamtenergie, die in dieser Sitzung aufgeladen wurde.
Sitzungskosten: Die Sitzungskosten (beim Laden aus dem Netz) hängen vom Energiepreis pro kWh ab, der in den EVCS-Einstellungen festgelegt wurde, siehe das Kapitel Einrichtung der EV Charging Station.
Durch die Sitzung eingesparte Kosten: Die eingesparten Kosten basieren auf der von der Photovoltaikanlage geladenen Energie und hängen von dem in den EVCS-Einstellungen festgelegten Energiepreis pro kWh ab.
Energie insgesamt: Die seit der Erstinstallation insgesamt geladene Strommenge.

5.2.3. Einstellungsseite

Sie gelangen in das Einstellungsmenü, indem Sie auf das Zahnrad oben rechts auf der Übersichtsseite tippen.

Die folgenden Menüoptionen sind verfügbar:

Netzwerk: Ändern Sie die Netzwerkeinstellungen.
Allgemeines: Passen Sie die Einstellungen des Ladegeräts an.
Planung: Richten Sie einen Zeitplan zum Aufladen ein.
Leuchtring: Konfigurieren Sie das Verhalten des Leuchtrings.
Zugang: Geben Sie die Zugangsdaten für den Webzugang an.

Die Einstellungen ähneln denen, die im Netzwerkmenü und im Kapitel Einrichtung der EV Charging Station erläutert werden, mit dem Unterschied, dass es möglich ist, bei Bedarf einen Neustart des Systems auszulösen.

Tippen Sie auf die drei vertikalen Punkte in der oberen rechten Ecke der Einstellungsseite, um die folgenden Aktionen durchzuführen:

Einstellungen aus Datei importieren: Importieren Sie zuvor gespeicherte Einstellungen aus einer Datei in der Einstellungsbibliothek.
Einstellungen in einer Datei speichern: Speichern Sie die aktuellen Einstellungen in einer Datei, die in der Einstellungsbibliothek gespeichert wird. Diese Datei kann als Backup verwendet werden, um die Einstellungen auf dieser EV Charging Station NS wiederherzustellen oder um die gleichen Einstellungen einfach auf eine andere zu übertragen.
Einstellungen freigeben: Geben Sie die Einstellungsdatei per E-Mail oder über andere soziale Apps frei, um sie z. B. auf einem Android- oder iOS-Gerät verwenden zu können.
Produktinfo: Zeigt die Modellnummer und die Seriennummer der EV Charging Station NS an. Es gibt auch einen Schalter zum Aktivieren oder Deaktivieren von Bluetooth. Für weitere Informationen siehe den Abschnitt Produktinfo.
Auf Standardeinstellungen zurücksetzen: Setzen Sie alle Einstellungen auf die Werkseinstellungen zurück. Dies bedeutet, dass alle benutzerdefinierten Einstellungen verloren gehen und die Einrichtung erneut durchgeführt oder aus einer zuvor gespeicherten Einstellungsdatei importiert werden muss.

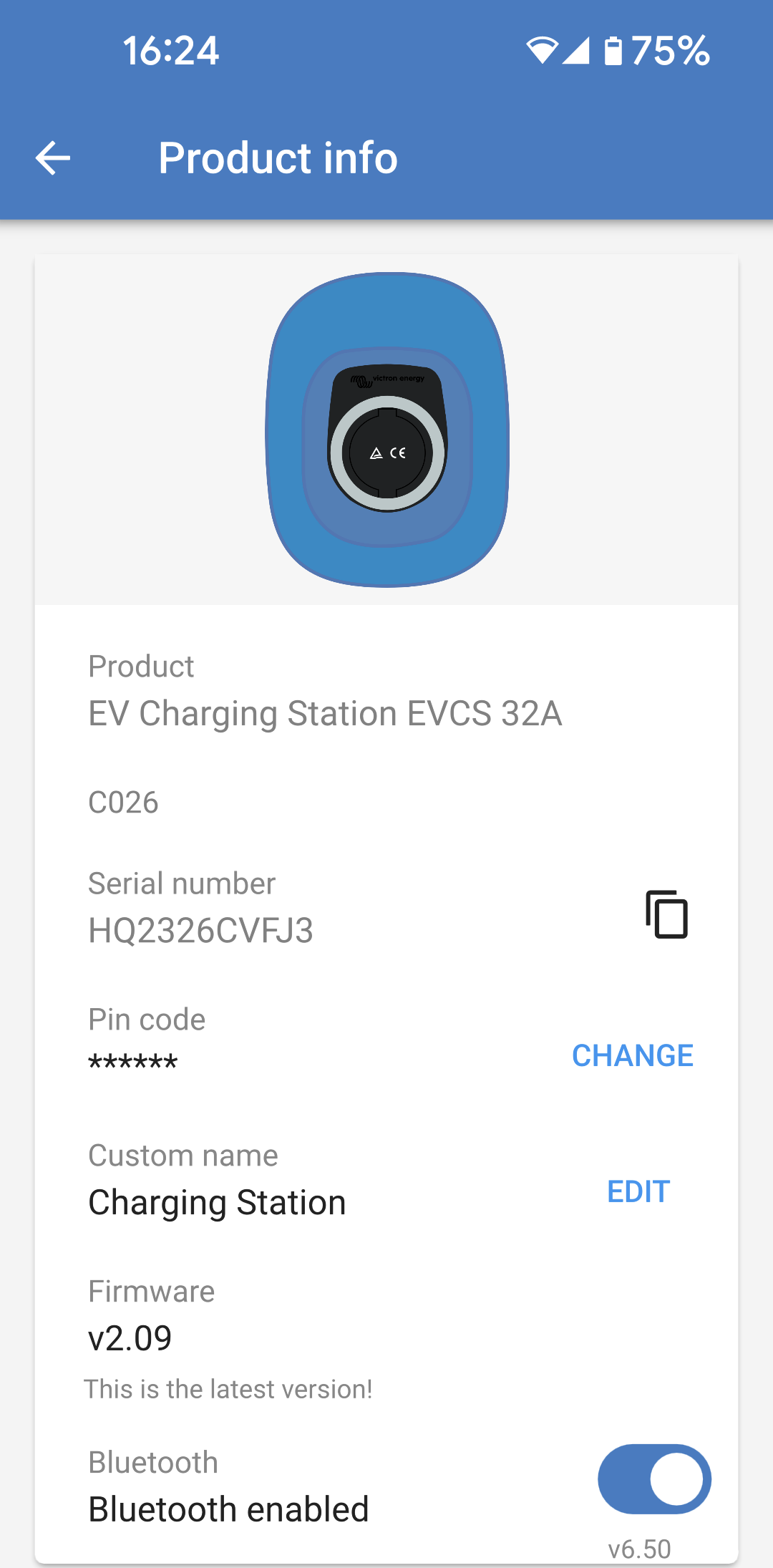

5.2.4. Produktinformationsseite

Um zur Produktinformationsseite zu gelangen, tippen Sie auf das Symbol mit den 3 vertikalen Punkten auf der Seite Einstellungen.

Produkt: Zeigt den Produktnamen und die Modellnummer an.
Seriennummer: Zeigt die Seriennummer der EV Charging Station NS an.
Pin-Code: Der Pin-Code ist ausgeblendet, kann aber über die Schaltfläche Ändern auf der rechten Seite geändert werden.
Benutzerdefinierter Name: Ändern Sie den Anzeigenamen der EV Charging Station NS.
Firmware: Zeigt die aktuelle Firmware-Version an, die auf der EV Charging Station NS in Betrieb ist.
Bluetooth: Aktivieren oder deaktivieren Sie die Bluetooth-Funktionalität der EV Charging Station NS.

Mehr darüber, wie Sie Ihrer EV Charging Station NS einen eigenen Namen zuweisen und wie Sie Bluetooth deaktivieren und reaktivieren können, finden Sie im Handbuch der VictronConnect App.

Warnung

Beachten Sie, dass Sie Bluetooth, wenn Sie es über VictronConnect deaktivieren, über das Netzwerkmenü der Webschnittstelle oder mit der Funktion Auf Werkeinstellungen zurücksetzen wieder aktivieren müssen, entweder über die Webschnittstelle oder mithilfe der DEF-Taste. Bei älteren Geräten, bei denen Bluetooth werkseitig deaktiviert ist, können Sie Bluetooth über das Netzwerkmenü der Webschnittstelle aktivieren.

5.2.5. Netzwerkeinstellungen

Der Abschnitt mit den Netzwerkinformationen zeigt:

Aktueller Status des Netzwerks: Zeigt den aktuellen Status des Netzwerks an.
Verbunden mit: Zeigt den Namen des WiFi-Netzwerks an, mit dem die EV Charging Station NS verbunden ist.
Lokale IP-Adresse: Zeigt die LAN-IP-Adresse der EV Charging Station NS an.

Der Abschnitt WiFi ermöglicht die Konfiguration der WiFi-Einstellungen für die EV Charging Station NS.

Modus: Ermöglicht die Auswahl eines lokalen WiFi-Anschlusses oder ob die EV Charging Station NS einen WiFi-Zugangspunkt erstellen soll. In der Regel sollte die EV Charging Station NS nur dann als Zugangspunkt eingerichtet werden, wenn keine anderen WiFi-Netzwerke verfügbar sind.
IP-Konfiguration: Option für die automatische (DHCP) Zuweisung von IP-Adressen oder die manuelle Konfiguration fester IP-Adressen. Die automatische IP-Konfiguration ist die empfohlene Option. Die Option Handbuch ist nur für fortgeschrittene Netzwerkkonfigurationen oder auf Anweisung des Netzwerkadministrators vorgesehen.
Scanzeitraum: Um regelmäßige automatische Scans des WiFi-Netzwerks zuzulassen. Wenn ja, um den Zeitraum zwischen den automatischen Scans festzulegen.
Rssi-Schwellenwert: Legt die Mindestsignalstärke fest, die entdeckte WiFi-Netzwerke haben sollten, bevor sie in die Liste aufgenommen werden.

Der Abschnitt Liste der Zugangspunkte zeigt die erkannten lokalen WiFi-Netzwerke an oder ermöglicht das manuelle Hinzufügen eines WiFi-Netzwerks.

Der Name des aktuell angeschlossenen Zugangspunkts wird hier in grün angezeigt, zusammen mit den Schaltflächen „FORGET“ (Vergessen) und „DISABLE“ (Deaktivieren).

Zugangspunkt manuell hinzufügen: Bietet die Möglichkeit, ein WiFi-Netzwerk manuell hinzuzufügen. Dies kann unter Umständen verwendet werden, wenn die SSID des gewünschten Netzwerks versteckt ist und nicht in der Liste der erkannten Netzwerke angezeigt wird.
Nach WiFi-Netzwerken scannen: Tippen Sie auf die Schaltfläche „SCAN“ (scannen), um sofort nach verfügbaren WiFi-Netzwerken in der Nähe zu suchen.
Eine Liste aller verfügbaren WiFi-Netzwerke wird angezeigt, sobald sie entdeckt werden. Die Liste enthält den Namen des Zugangspunkts und seinen Sicherheitsstatus, der durch ein Schlosssymbol angezeigt wird. Die von der EV Charging Station empfangene Signalstärke wird mit dem WiFi-Symbol auf der rechten Seite angezeigt.
Tippen Sie auf die Schaltfläche „ADD“ (Hinzufügen) neben dem Netzwerk, mit dem Sie eine Verbindung herstellen möchten. Sie werden ggf. aufgefordert, das Kennwort für das ausgewählte Netzwerk einzugeben.

5.2.6. Allgemeine Einstellungen

Auf der Einstellungsseite Allgemeine Einstellungen finden Sie die Optionen für die allgemeine Konfiguration der EV Charging Station NS.

Der Abschnitt Ladeeinstellungen bietet die folgenden Optionen:

Position des Ladegeräts für Elektrofahrzeuge: Diese Option wählt aus, wo im System die EV Charging Station NS verkabelt wird. So könnte die EV Charging Station NS beispielsweise auf der Seite des Wechselstromeingangs oder des Wechselstromausgangs eines MultiPlus verkabelt werden.
Autostart des Ladegeräts für Elektrofahrzeuge: Mit dieser Option legen Sie fest, ob das Elektrofahrzeug automatisch mit dem Aufladen beginnt, wenn das Ladekabel für Elektrofahrzeuge an das Fahrzeug angeschlossen wird oder nicht.
Schütz aktiv, wenn aufgeladen wird: Wenn das Elektrofahrzeug aufgeladen wird, kann das Schütz so eingestellt werden, dass es geschlossen bleibt oder geöffnet wird, wodurch das Elektrofahrzeug vollständig von der Stromversorgung getrennt wird.
Maximaler Ladestrom: Der maximale Strom, den die EV Charging Station NS in jedem Fall an das Elektrofahrzeug liefert. Der konfigurierbare Bereich liegt zwischen 10 A und 32 A.
Minimaler Ladestrom: Der minimale Ladestrom, der dem Elektrofahrzeug zugeführt werden sollte, wenn es nicht auf die gewünschte Stufe aufgeladen ist. Der konfigurierbare Bereich liegt zwischen 6 A und 31 A.
CP-Kalibrierung: Ermöglicht die Kalibrierung der CP-Signalleitung (Control Pilot).
Leistungskalibrierung: Passen Sie diese Einstellung an, um die Messung der tatsächlichen Leistung zu kalibrieren.
Tatsächliche Leistung: Zeigt die tatsächliche kombinierte Leistung aller Phasen an, die die EV Charging Station NS an das Elektrofahrzeug liefert.

Der Abschnitt Sonstige Einstellungen bietet:

GX-Geräteeinstellungen: Wählen Sie diese Option für die Kommunikation mit einem GX-Gerät wie einem Cerbo GX oder Ekrano GX.
Modbus-TCP-Einstellungen: Aktivieren Sie die Whitelist für IP-Adressen und fügen Sie IP-Adressen zur Whitelist hinzu.
Datum und Uhrzeit: Stellen Sie die Zeitzone, das Datum und die Uhrzeit ein.
Energiepreis pro kWh: Legen Sie den Preis für aus dem Netz importierte Energie fest.

EVCS neu starten:

Neustart des Systems: tippen Sie auf die Schaltfläche „REBOOT“ (Neu Starten), um die EV Charging Station NS neu zu starten.

Position des Ladegeräts für Elektrofahrzeuge

Wählen Sie die Position, an der die EV Charging Station NS im System verkabelt ist.

Wenn die EV Charging Station NS irgendwo vor dem Wechselrichter / Ladegerät verkabelt ist, wählen Sie die Option „Wechselrichter Wechselstromeingang“.

Wenn die EV Charging Station NS jedoch nach dem Wechselrichter/Ladegerät verkabelt ist oder nach einem Wechselrichter verkabelt ist, wählen Sie die Option „Wechselrichter Wechselstromausgang“.

Autostart des Ladegeräts für Elektrofahrzeuge

Wählen Sie, ob die EV Charging Station NS automatisch startet, wenn das Ladekabel an das Elektrofahrzeug angeschlossen wird oder nicht.

Wählen Sie „Aktiviert“, damit das Aufladen automatisch beginnt, wenn das Ladekabel an das Elektrofahrzeug angeschlossen wird.

Wählen Sie „Deaktiviert“, wenn Sie nicht möchten, dass der Ladevorgang automatisch beginnt. In diesem Fall muss der Ladevorgang manuell gestartet werden, indem Sie auf der Übersichtsseite die Schaltfläche „Start“ betätigen. Dies kann dazu beitragen, die unbefugte Nutzung der EV Charging Station NS zu verhindern.

Schütz aktiv, wenn aufgeladen wird

Wählen Sie, ob das Schütz in der EV Charging Station NS geschlossen bleibt oder sich öffnet, wenn das Elektrofahrzeug aufgeladen wird, das Kabel aber noch angeschlossen ist.

Wählen Sie „Aktiviert“, damit das interne Schütz geschlossen bleibt, wenn das Elektrofahrzeug aufgeladen wird. Dies kann zum Beispiel nützlich sein, wenn Sie die Kabinenluft mit Strom aus der Ladequelle und nicht aus der Batterie des Elektrofahrzeugs vorklimatisieren möchten.

Wählen Sie „Deaktiviert“, wenn Sie möchten, dass sich das interne Schütz öffnet, wenn das Elektrofahrzeug aufgeladen wird. Dies hat den Effekt, dass das Elektrofahrzeug von der Stromversorgung getrennt wird, als ob das Ladekabel entfernt wird.

CP-Kalibrierung

Ein Ladekabel für Elektrofahrzeuge vom Typ 2 enthält eine Signalleitung, den sogenannten „Control Pilot“ (CP). Dabei handelt es sich um ein bidirektionales Signal, das die Kommunikation zwischen dem Elektrofahrzeug und einer Ladestation für Elektrofahrzeuge wie der EV Charging Station NS ermöglicht. Es ist wichtig, dass die CP-Leitung kalibriert ist, um eine korrekte Kommunikation zwischen dem Elektrofahrzeug und dem Ladegerät zu gewährleisten.

Tippen Sie auf die Schaltfläche „CALIBRATE“, (Kalibrieren) um die Kalibrierung der CP-Leitung zu beginnen.

Es erscheint ein Bestätigungsfenster. Tippen Sie auf „NEXT“ (Weiter), wenn Sie sicher sind, dass Sie die CP-Leitung neu kalibrieren möchten.

Folgen Sie den Anweisungen auf dem nächsten Bildschirm und stellen Sie sicher, dass das Elektrofahrzeug mit der EV Charging Station NS verbunden ist. Tippen Sie zur Bestätigung auf „NEXT“ und lassen Sie die Kalibrierung der CP-Leitung beginnen. Warten Sie, bis die Berechnungen abgeschlossen sind.

Sobald der Kalibrierungsvorgang abgeschlossen ist, wird die Meldung „Erfolg!“ angezeigt.

Tippen Sie auf „CLOSE“ (Schliessen), um die neuen Kalibrierungsberechnungen anzuwenden oder auf „Zurücksetzen“, um sie zurückzusetzen.

Kommunikation mit dem GX-Gerät

Die Einstellungsseite für das GX-Gerät ist über die Seite Allgemeine Einstellungen zugänglich.

Kommunikation: Aktivieren oder deaktivieren Sie die Kommunikation mit einem GX-Gerät im System.
Laden bei Ladezustand der Batterie beginnen: Der minimale Ladezustand der Ersatzbatterie, bevor die EV Charging Station NS mit dem Aufladen im Automatikmodus beginnt.
Laden bei Ladezustand der Ersatzbatterie bei netzunabhängiger Nutzung beenden: Bei netzunabhängiger Stromversorgung wird die EV Charging Station NS den Ladevorgang beenden, wenn der Ladezustand der Ersatzbatterie unter diesen Wert fällt.
Batterie-/Netzstrom für den Automatikmodus zulassen: Aktivieren Sie diese Einstellung, damit der Automatikmodus das Elektrofahrzeug weiterhin mit dem minimalen Strom auflädt, auch wenn die überschüssige Sonnenenergie nicht ausreicht. Dies trägt dazu bei, dass im Automatikmodus die Zyklen zum Aktivieren/Deaktivieren des automatischen Aufladens minimiert werden. Hinweis: Die EV Charging Station NS kann nicht entscheiden, ob die Energie aus der Batterie oder aus dem Netz kommt, dies obliegt dem Wechselrichter/Ladegerät im System.
Timeout der Batterie/Netzstromversorgung: Wenn die obige Einstellung aktiviert ist, ist dies die maximale fortlaufende Zeitspanne, in der die EV Charging Station NS Strom aus der Batterie oder dem Netz bezieht.
Überlastschutz: Wenn diese Einstellung aktiviert ist, wird der Status der Überlastung des Wechselrichters der Anlage ausgelesen. Im Falle einer Überlastung reduziert die EV Charging Station NS seinen Strom auf ein Minimum und wartet etwa 5 Sekunden. Wenn die Überlastung des Wechselrichters noch aktiv ist, wird die EV Charging Station NS das Aufladen beenden. Das Aufladen des Elektrofahrzeugs wird kurze Zeit nach der Überlastung des Wechselrichters wieder aufgenommen.
Wenn mehrere Überlastungen innerhalb eines bestimmten Zeitraums festgestellt werden, reduziert die EV Charging Station NS den Ladestrom um 10%.
Dasselbe gilt für netzgekoppelte Systeme, bei denen ein vorgeschriebener Grenzwert für den Strom im Netz überschritten wird.
Eine Warnung wird in VictronConnect oder in der EV Charging Station NS angezeigt, wenn die Ladeleistung reduziert oder der Ladevorgang unterbrochen wird.
Eingangsstrombegrenzung: Hier wird der vorgeschriebene Grenzwert für den Strom im Netz angezeigt, der für netzgekoppelte Systeme gilt.
IP-Adresse: Zeigt die IP-Adresse des GX-Geräts an. Tippen Sie auf die Zeile „IP-Adresse“, um Änderungen vorzunehmen.
VRM Portal-ID: Zeigt die ID für das VRM-Portals an. Tippen Sie auf die Zeile „VRM Portal-ID“, um Änderungen vorzunehmen.

Prüfen Sie die Kommunikation: Tippen Sie auf die Schaltfläche „CHECK“ (Prüfen), um die Kommunikation zwischen der EV Charging Station NS und dem GX-Gerät unter Verwendung der oben eingestellten IP-Adresse zu überprüfen.
Prüfergebnis: Zeigt an, ob die Überprüfung der Kommunikation mit dem GX-Gerät erfolgreich war oder nicht.
Falls die Kommunikationsprüfung fehlschlägt, überprüfen Sie, ob die angegebene IP-Adresse des GX-Geräts korrekt ist, oder verwenden Sie die Schaltfläche „DISCOVER“ (Erkennen), um wie unten beschrieben nach einem lokalen GX-Gerät zu suchen.

Geräteerkennung: Tippen Sie auf die Schaltfläche „DISCOVER“, damit die EV Charging Station NS automatisch alle GX-Geräte im lokalen Netzwerk erkennt.
Erkennungsergebnis: Es werden alle GX-Geräte aufgelistet, die von der Geräteerkennung gefunden wurden.
Tippen Sie auf „ADD“ (Hinzufügen), um das gewünschte GX-Gerät mit der EV Charging Station NS zu koppeln. Dies wird dann das GX-Gerät, mit dem die EV Charging Station NS kommuniziert, und seine Details werden in die Felder IP-Adresse und VRM Portal-ID eingetragen.

Modbus-TCP-Einstellungen

Mit den Einstellungen für den ModbusTCP-Server können Sie die IP-Whitelist aktivieren und die IP-Adressen der GX-Geräte hinzufügen, die in die Liste aufgenommen werden sollen.

Wenn die Whitelist aktiviert ist, können nur die IP-Adressen, die der Whitelist hinzugefügt wurden, mit der EV Charging Station NS kommunizieren.

Aus Sicherheitsgründen ist es sehr ratsam, die TCP-Whitelist zu aktivieren und nur die GX-Geräte hinzuzufügen, die mit der EV Charging Station NS kommunizieren müssen. In einigen Ländern kann dies auch eine Voraussetzung für die Netzbetreiber sein.

Whitelist für IP-Adressen aktivieren: Aktivieren oder deaktivieren Sie die Funktion der IP-Whitelist.
IP zur Whitelist hinzufügen: Tippen Sie auf die Schaltfläche ADD“ (Hinzufügen), um die Whitelist mit vertrauenswürdigen IP-Adressen aufzufüllen.

Datum und Uhrzeit

Region: Wählen Sie die Region Ihrer Zeitzone.
Zeitunterschied: Wenn Sie die UTC-Region ausgewählt haben, müssen Sie den richtigen Zeitunterschied für Ihre Zeitzone eingeben.

Energiepreis pro kWh

Geben Sie den Preis für importierten Strom pro kWh ein. Dies wird für die Berechnung der Sitzungseinsparungen verwendet.

Systemneustart

Tippen Sie auf die Schaltfläche „„REBOOT“ (Neu Starten), um die EV Charging Station NS neu zu starten. Wählen Sie im Popup-Fenster „YES“, um den Neustart zu bestätigen.

5.2.7. Planung

Wenn der Lademodus auf der Übersichtsseite auf „Geplant“ eingestellt ist, lädt die EV Charging Station NS nach den in diesem Abschnitt eingestellten Zeitplänen auf.

Neuen Zeitplan hinzufügen: Tippen Sie hier, um einen neuen Zeitplan zu konfigurieren.

Auf der Konfigurationsseite Geplante Szene können Sie die folgenden Bedingungen einstellen. Die Zeitangaben werden im 24-Stunden-Format ausgedrückt.

Aktivieren: Schalten Sie die aktuelle Szene um, um sie zu aktivieren oder zu deaktivieren.
Startzeit: Die Zeit, zu der die EV Charging Station NS mit dem Aufladen beginnen soll.
Endzeit: Die Zeit, zu der die EV Charging Station NS das Aufladen beenden soll.
Strom: Die maximale Strommenge, mit der das Elektrofahrzeug während dieses Zeitplans aufgeladen wird.

Wiederholen: Wählen Sie das Auswahlmenü, um die Art des Wiederholungsmusters auszuwählen.
- Täglich: Der Zeitplan wird sich jeden Tag wiederholen.
- Mo–Fr: Der Zeitplan wiederholt sich nur an Wochentagen von Montag bis Freitag.
- Wochenenden: Der Zeitplan wiederholt sich an den Wochenenden nur am Samstag und Sonntag.
- Benutzerdefiniert: Es wird eine Liste der einzelnen Wochentage angezeigt. Wählen Sie die Wochentage aus, für die diese Szene gelten soll.

Sobald Sie Ihre Präferenzen festgelegt haben, tippen Sie auf die Schaltfläche „SAVE NEW SCHEDULE“ (neuen Zeitplan speichern), um ihn der Planung hinzuzufügen, oder auf „CANCEL“ (Abbrechen), wenn Sie den neuen Zeitplan nicht erstellen möchten.

Der neu erstellte Zeitplan wird der Planungsliste hinzugefügt. Von hier aus können die einzelnen Zeitpläne aktiviert oder deaktiviert, geändert oder gelöscht werden.

Status: Zeigt den Status der Szene an. Wenn die Szene deaktiviert ist, ist sie nicht in Betrieb.
Zeitplan löschen: Tippen Sie auf die Schaltfläche „DELETE“ (Löschen), um den Zeitplan zu löschen. Ein Popup-Fenster wird angezeigt, um das Löschen des Zeitplans zu bestätigen.
Neuen Zeitplan hinzufügen: Dies wird unter den vorhandenen Zeitplänen angezeigt und kann ausgewählt werden, um einen zusätzlichen Zeitplan zu erstellen.

5.2.8. Leuchtring

Der Leuchtring, der die Buchse für das Ladekabel auf der Vorderseite der EV Charging Station NS umgibt, zeigt auf einen Blick die aktuelle Funktion an.

Es stehen verschiedene Beleuchtungsmodi und Helligkeitseinstellungen zur Auswahl, um den Status der EV Charging Station NS darzustellen:

Getrennt
Verbunden
Warte auf Start
Warte auf Sonne

Low SoC (Ladezustand schwach)
Manuelles Laden
Automatisches Laden
Aufgeladen

Einstellungen für den Lichtring

Der Leuchtring der EV Charging Station NS kann für jeden seiner Statusmodi, wie oben aufgeführt, individuell angepasst werden.

Modus: Wählen Sie das Verhalten oder das Muster, das der Leuchtring anzeigt:
- Statisch
- Blinken
- Atmen
- Farbwischen
- Inverses Farbwischen
- Umgekehrtes Farbwischen
- Umgekehrtes inverses Farbwischen
- Zufälliges Farbwischen
Farbe: Wählen Sie eine Farbe aus der Farbauswahl oder geben Sie bestimmte RGB-Werte ein.
Zeitraum: Legen Sie fest, wie lange der Modus angezeigt werden soll.
Helligkeit: Stellen Sie die Helligkeit des LED-Rings für diesen Modus ein, 0–100 %.
Probieren Sie diese Szene aus: Tippen Sie auf die Schaltfläche „TRY“ (Ausprobieren), um zu prüfen, ob die Farbe und die Helligkeit der Szene geeignet sind.

5.2.9. Zugang

Zugangsdaten für den Webzugang

Auf der Seite für die Web-Zugangsdaten können Sie die Zugangsdaten für die Webseite der EV Charging Station NS ändern.

Aus Sicherheitsgründen wird dringend empfohlen, diese Anmeldedaten von den Standardeinstellungen abzuändern.

Benutzer: Benutzername
Passwort: Legen Sie ein ausreichend starkes Kennwort fest, um unbefugten Zugriff auf die EV Charging Station NS zu verhindern.

5.2.10. Auf Standardeinstellungen zurücksetzen

Es ist möglich, die EV Charging Station NS über VictronConnect auf die Werkseinstellungen zurückzusetzen. Beachten Sie, dass bei diesem Vorgang alle Einstellungen auf die Standardwerte zurückgesetzt werden und die Ersteinrichtung (siehe das Kapitel Einrichtung) erneut durchgeführt werden muss.

Um zur Option Auf Standardeinstellungen zurücksetzen zu gelangen, tippen Sie auf der Einstellungsseite auf das Symbol mit den 3 vertikalen Punkten und dann auf „Auf Standardeinstellungen zurücksetzen“.

Ein Bestätigungsfenster „Gerät zurücksetzen?“ wird angezeigt. Tippen Sie auf „YES“, um mit der Wiederherstellung der Werkseinstellungen fortzufahren.

5.3. Einrichtung, Konfiguration und Betrieb des GX-Geräts

5.3.1. Aktivierung von Modbus TCP

Die EV Charging Station NS kommuniziert mit dem GX-Gerät über Modbus TCP. Dies muss zuerst im GX-Gerät aktiviert werden und ist ein erforderlicher Schritt.

Gehen Sie auf dem GX-Gerät zu Einstellungen → Dienste → Modbus TCP und aktivieren Sie Modbus TCP.

Aktivieren Sie die Charging Station im Menü Modbus TCP/UDP

Dieser Schritt ist nur erforderlich, wenn es sich um eine EV Charging Station NS handelt, die noch nicht an das GX-Gerät angeschlossen wurde UND das GX-Gerät über die Firmware-Version 3.12 oder höher verfügt.

Für Geräte, die bereits vor einer Firmware-Aktualisierung auf Venus OS 3.12 an das GX-Gerät angeschlossen waren, ist dieser Schritt nicht erforderlich. Diese Geräte werden automatisch aktiviert.

Gehen Sie auf dem GX-Gerät zu Einstellungen → Modbus TCP/UDP → Entdeckte Geräte und aktivieren Sie die EVCS.

5.3.2. Einrichtungsmenü und Optionen

Sobald Modbus TCP aktiviert wurde, erscheint die EVCS in der Geräteliste und zeigt den aktuellen Modus und Ladezustand an.

Markieren Sie EVCS und betätigen Sie die Leertaste oder den Cursor nach rechts, um das nächste Menü aufzurufen, und betätigen Sie beim Menüpunkt Einstellung erneut die Leertaste, um das Einrichtungsmenü aufzurufen. Die Bedeutung der verfügbaren Optionen finden Sie in den Kapiteln Einrichtung der EV Charging Station und Beschreibung.

5.3.3. Übersichts- und Gerätemenü

Im Übersichtsmenü finden Sie eine Taste zum Aktivieren (Starten) des Ladens im manuellen Modus und die folgenden Statusinformationen:

Tatsächlicher Ladestrom: Der Ladestrom in A

Gesamtleistung: Gesamtleistung aller Phasen

L1..L3: Leistung jeder einzelnen Phase

Ladezeit: Die Ladezeit pro Sitzung

Geladene Energie: Geladene Energie pro Sitzung

Wenn Sie im Menü weiter nach unten blättern, sehen Sie das Einrichtungs- und Gerätemenü. Weitere Informationen finden Sie im Kapitel Einrichtungsmenü und Optionen.

Der letzte Menüpunkt ist das Menü Gerät, das zusätzliche Geräteinformationen wie Verbindungstyp, Produkt-ID, VRM-Instanz, Firmware-Version und Seriennummer enthält. Es ist auch möglich, der EVCS einen eigenen Namen zu geben.

5.4. Firmware-Updates

Die EVCS-Firmware kann manuell über die Webschnittstelle oder per Fernzugriff über VRM aktualisiert werden: Ferngesteuerte Firmware-Aktualisierung.

Die einfachste Möglichkeit zur Aktualisierung der EVCS-Firmware ist die Funktion zur ferngesteuerten Firmware-Aktualisierung von VRM. Sie können die Aktualisierung automatisch durch einmaliges Betätigen einer Taste oder manuell durchführen, wenn Sie dies bevorzugen. Befolgen Sie dazu diese Schritt-für-Schritt-Anleitung. Bitte beachten Sie, dass hierfür ein GX-Gerät mit Anschluss an das VRM-Portal Voraussetzung ist.

Zur manuellen Aktualisierung der Firmware über die Webschnittstelle befolgen Sie die folgenden Schritte:

Laden Sie die neueste Firmware-Version von Victron Professional herunter
Vergewissern Sie sich, dass Sie die richtige Firmware-Datei haben. Wählen Sie für das EVCS-Modell mit Display die Firmware-Datei aus, deren Dateiname „C025“ enthält. Wählen Sie für das EVCS NS-Modell die Firmware-Datei aus, deren Dateiname „C026“ enthält.
Öffnen Sie die Webschnittstelle
Klicken Sie auf die Registerkarte für Sicherung und Firmware
Klicken Sie auf die Schaltfläche zum Öffnen und suchen Sie den Speicherort der bereitgestellten Firmware-Datei.
Wählen Sie die Firmware-Datei (*.evcsup) aus
Klicken Sie auf Aktualisieren, um den Aktualisierungsprozess zu starten
Nach einer erfolgreichen Aktualisierung wird die Ladestation neu gestartet und die Hauptseite wird erneut angezeigt. Alle vorherigen Einstellungen bleiben erhalten.

5.5. Zurücksetzen auf Werkseinstellungen und Passwortwiederherstellung

Anmerkung

Durch Zurücksetzen auf die Werkseinstellungen werden alle Systemeinstellungen auf die Standardwerte zurückgesetzt. Ersteinrichtung muss dann erneut durchgeführt werden.

Dies kann durch ein teilweises Zurücksetzen vermieden werden, bei dem nur der Bluetooth-PIN-Code und das Admin-Passwort zurückgesetzt werden. Diese Option ist jedoch nur über die DEF-Tastenmethode verfügbar.

Falls das Passwort verloren geht, kann das ursprüngliche Passwort mithilfe verschiedener Möglichkeiten wiederhergestellt werden:

Zurücksetzen auf Werkseinstellungen über die Webschnittstelle:

Klicken Sie auf die Schaltfläche Settings (Einstellungen).
Klicken Sie auf die Schaltfläche Backup & FW.
Klicken Sie auf Zurücksetzen auf Werkseinstellungen.
Führen Sie Ersteinrichtung erneut aus.

Zurücksetzen auf Werkseinstellungen über VictronConnect:

Öffnen Sie VictronConnect und tippen Sie auf die EVCS in der Liste Meine Geräte.
Tippen Sie auf dem Statusbildschirm auf das Zahnradsymbol oben rechts.
Tippen Sie auf der Einstellungsseite auf das Symbol mit den drei vertikalen Punkten und wählen Sie Auf Standardwerte zurücksetzen.
Es wird eine Warnung angezeigt, dass alle Einstellungen auf die Werkseinstellungen zurückgesetzt werden. Tippen Sie auf JA, um auf die Werkseinstellungen zurückzusetzen.
Führen Sie Ersteinrichtung erneut aus.

Teilweises und vollständiges Zurücksetzen auf die Werkseinstellungen über die DEF-Taste im Gerät:

Warnung

Die nachfolgend beschriebene Vorgehensweise sollte nur von qualifiziertem Personal ausgeführt werden, da für diesen Vorgang EV Charging Station NS mit Strom versorgt werden muss. Die Arbeit unter Hochspannung ist sehr gefährlich und kann bei unsachgemäßer Anwendung tödlich verlaufen.

Teilweises Zurücksetzen
Beim teilweisen Zurücksetzen werden nur das Admin-Passwort und der Bluetooth-PIN-Code zurückgesetzt, alle anderen Einstellungen bleiben erhalten.

Öffnen Sie das Gerät, indem Sie die Rückwand entfernen. Achten Sie darauf, die Hochspannungsteile im Inneren des Geräts nicht zu berühren. Nur der Bereich um die DEF-Taste ist sicher.
Drücken Sie für eine teilweise Zurücksetzung die DEF-Taste (siehe Abbildung in Webinterface zur Einrichtung der EV Charging Station zur Identifizierung ihrer Position) länger als 5 Sekunden, aber weniger als 15 Sekunden.
Nach dem Loslassen der DEF-Taste beginnt der RGB-Lichtring schnell grün zu blinken, um anzuzeigen, dass die teilweise Zurücksetzung läuft.
Bitte beachten Sie, dass wenn Ihr mobiles Gerät vor dem Zurücksetzen des PIN-Codes erfolgreich gekoppelt war, es immer noch möglich ist, sich über VictronConnect mit dem EVCS zu verbinden, solange dieses nicht entkoppelt ist. Alle anderen Geräte müssen mit dem Standard-PIN-Code gepaart werden, wie im Abschnitt VictronConnect Einrichtung, Konfiguration und Betrieb beschrieben.
Wenn Sie vor dem teilweisen Zurücksetzen über einen Browser auf der Weboberfläche angemeldet waren, wird die Zurücksetzung des Admin-Passworts für diese Verbindung erst wirksam, wenn Sie sich von der Weboberfläche abmelden Alle anderen Geräte benötigen bis zur Vergabe eines neuen Passworts das Standardpasswort, das auf dem Aufkleber im Inneren des Geräts aufgedruckt ist; weitere Informationen siehe Zugangsmenü.
Bringen Sie die Montageplatte am Gerät an und ziehen Sie die Schrauben fest.
Ein neues Admin-Passwort vergeben; weitere Informationen siehe Zugangsmenü.

Vollständiges Zurücksetzen

Öffnen Sie das Gerät, indem Sie die Abdeckplatte entfernen. Achten Sie darauf, die Hochspannungsteile im Inneren des Geräts nicht zu berühren. Nur der Bereich um die DEF-Taste ist sicher.
Drücken Sie für eine vollständige Zurücksetzung die DEF-Taste (siehe Abbildung in Webinterface zur Einrichtung der EV Charging Station zur Identifizierung ihrer Position) länger als 15 Sekunden, bis der RGB-Lichtring schnell blau zu blinken beginnt, um anzuzeigen, dass die vollständige Zurücksetzung läuft, und lassen Sie dann die Taste los.
Bringen Sie die Montageplatte am Gerät an und ziehen Sie die Schrauben fest.
Führen Sie Ersteinrichtung erneut aus.

5.6. Wartung

Die EV Charging Station NS erfordert keine besondere Wartung.

Handbuch – EV Charging Station NS
