5. Instalación, configuración y funcionamiento

En esta sección:

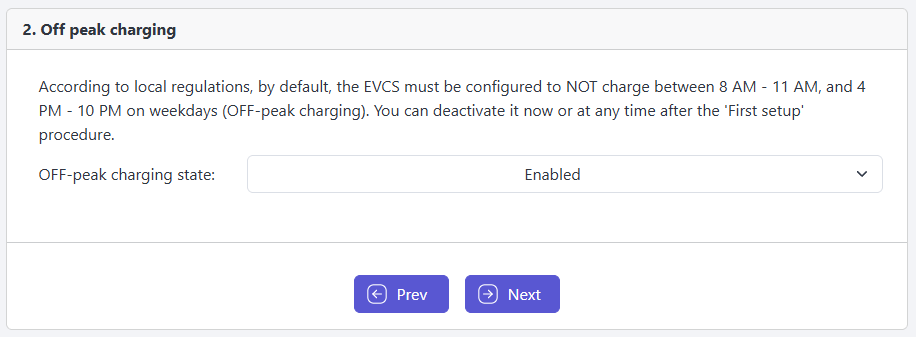

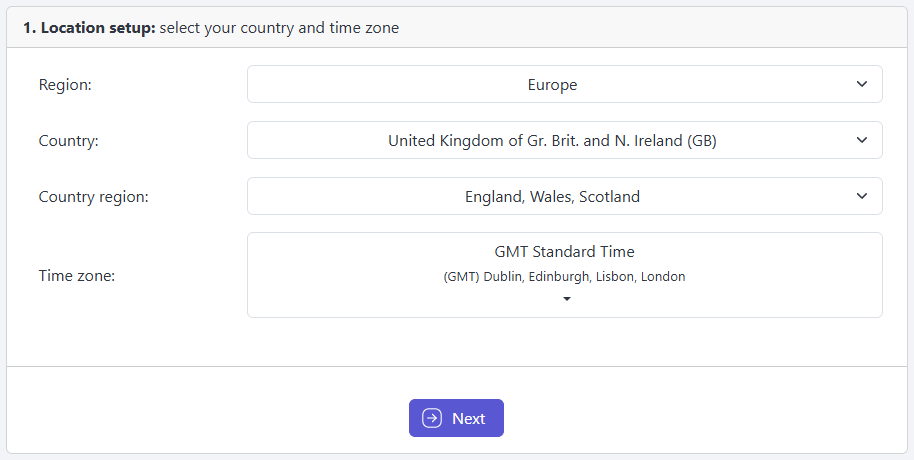

5.1. Instalación para el primer uso mediante VictronConnect

Es necesario hacer la instalación inicial cuando la EVCS es nueva y aún tiene que configurarse o después de restablecer los valores predeterminados.

Preparación

Abra VictronConnect y encuentre la entrada correspondiente a su estación de carga de vehículo eléctrico (EVCS-HQXXXXXXXXX).

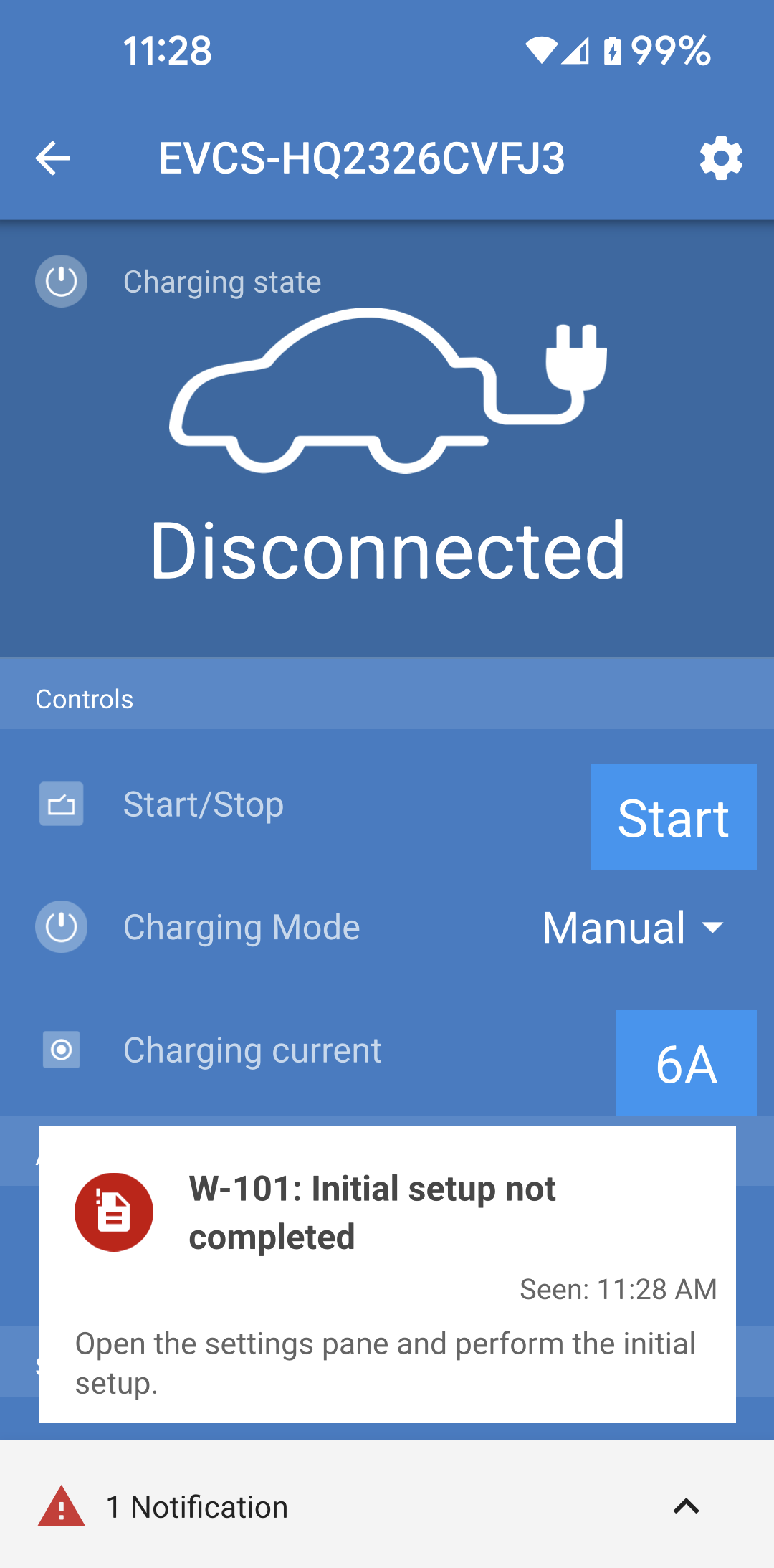

Si el emparejamiento es correcto, aparecerá la página de estado; ignore la página por ahora (aún no se puede usar la estación de carga) y pulse sobre el icono del engranaje de la esquina superior derecha para poder realizar la configuración inicial.

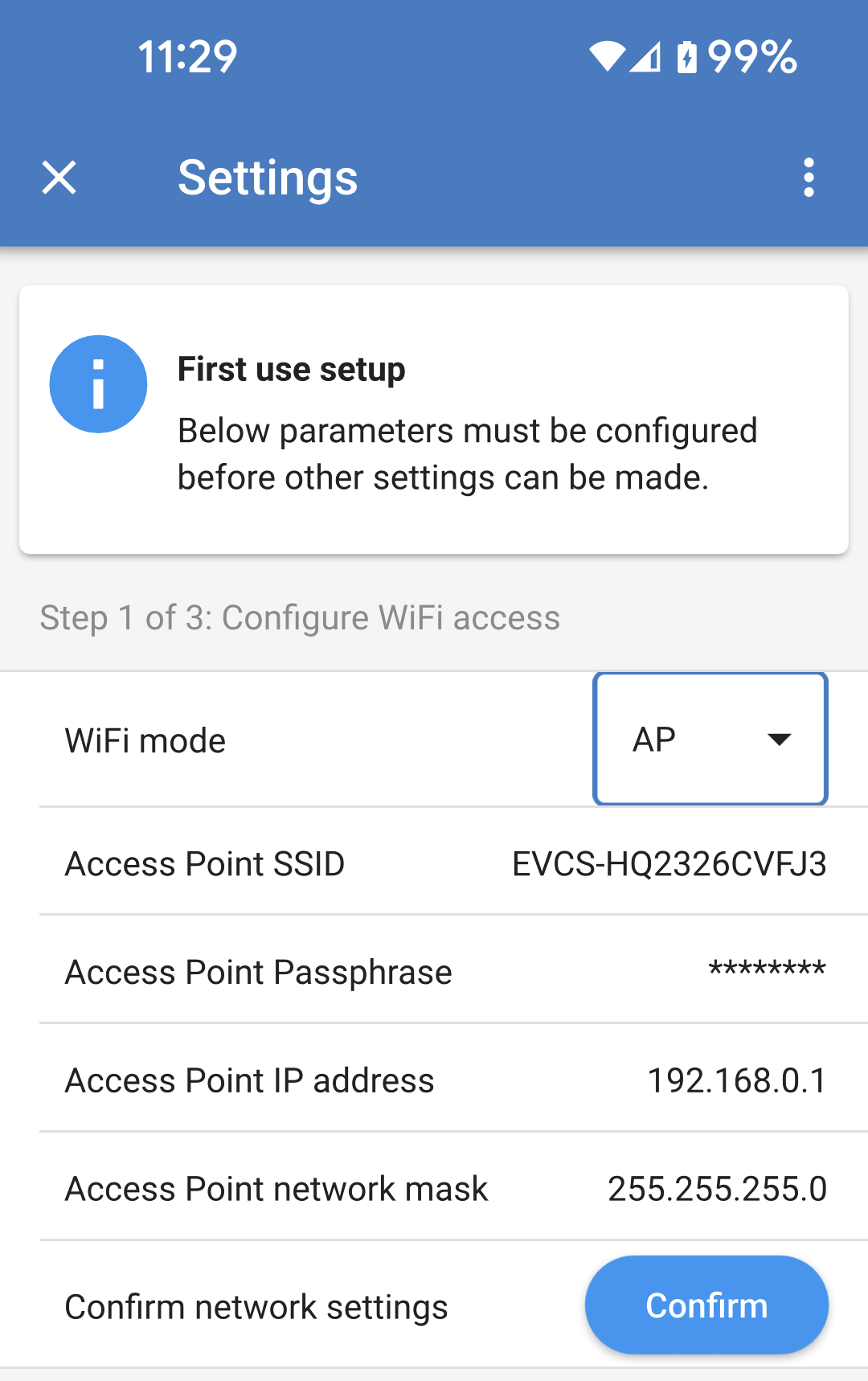

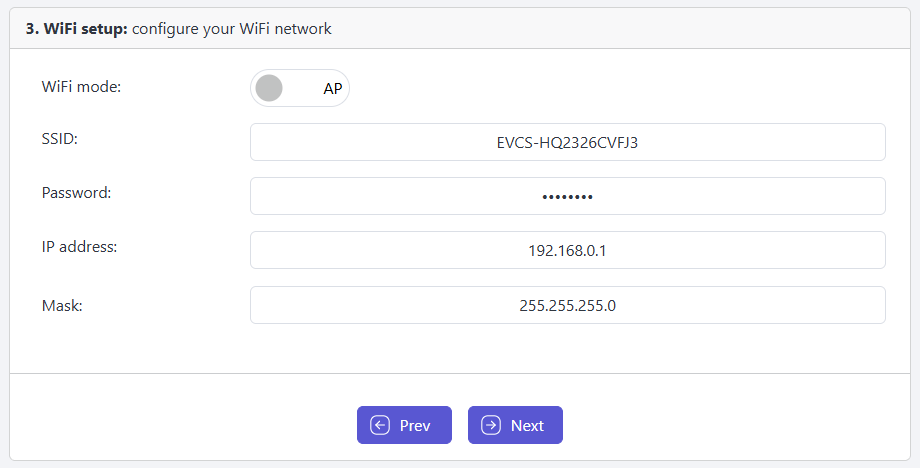

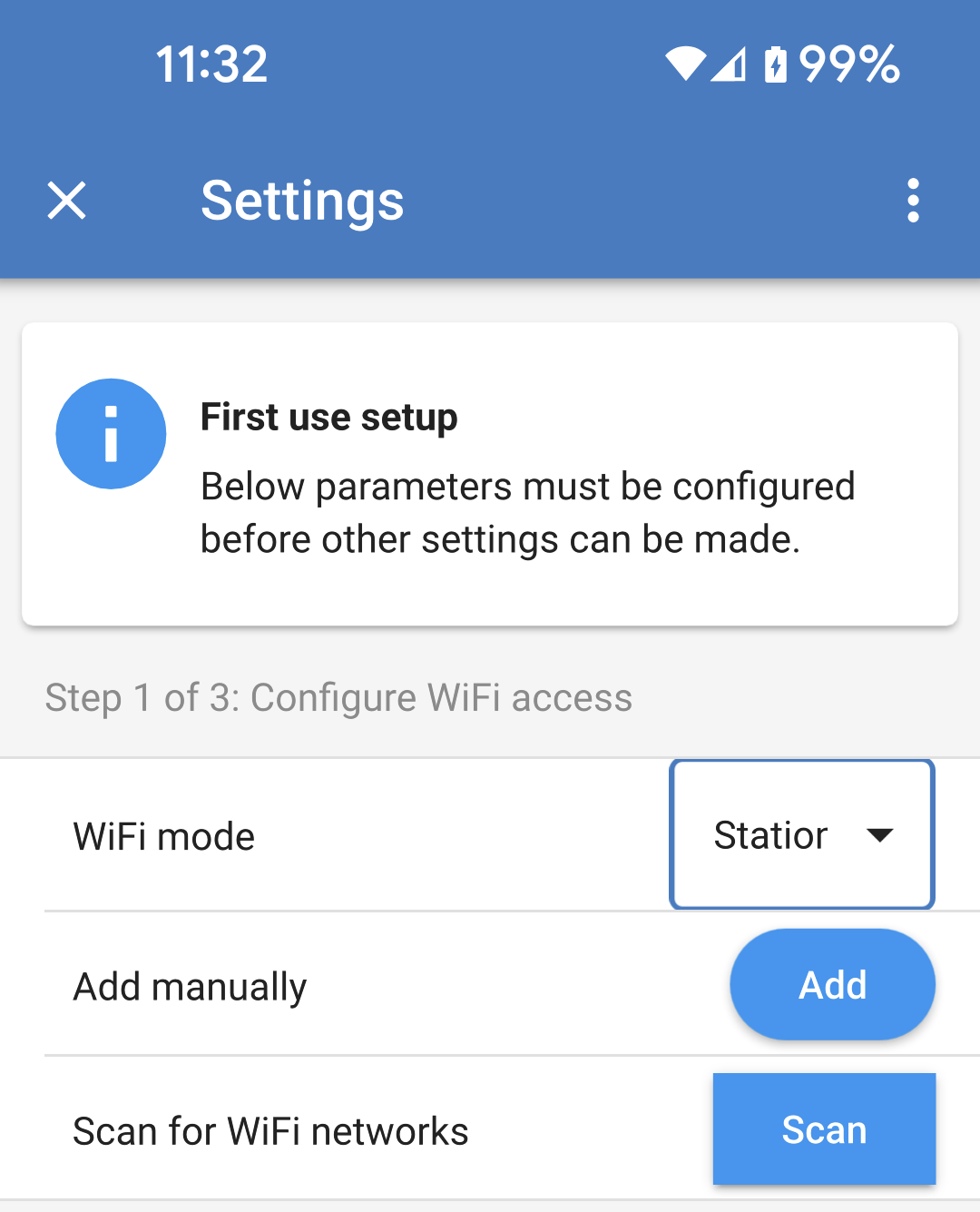

Paso 1 de 3: Configurar el acceso WiFi

Debe cambiarse uno de los siguientes parámetros para completar la configuración inicial y empezar a usar el vehículo eléctrico:

Confirme el modo punto de acceso de la WiFi (la EVCS proporciona su propio punto de acceso), todos los parámetros necesarios están previamente completados. La frase de contraseña del punto de acceso se corresponde con la contraseña que figura en el adhesivo del interior de la EVCS.
O elija el modo Estación para conectar la EVCS a su red o router local. Si ya conoce el nombre de la red (SSID), puede introducirlo manualmente. Alternativamente, pulse SCAN para buscar redes cercanas, seleccione la red que quiere e introduzca la contraseña de acceso.

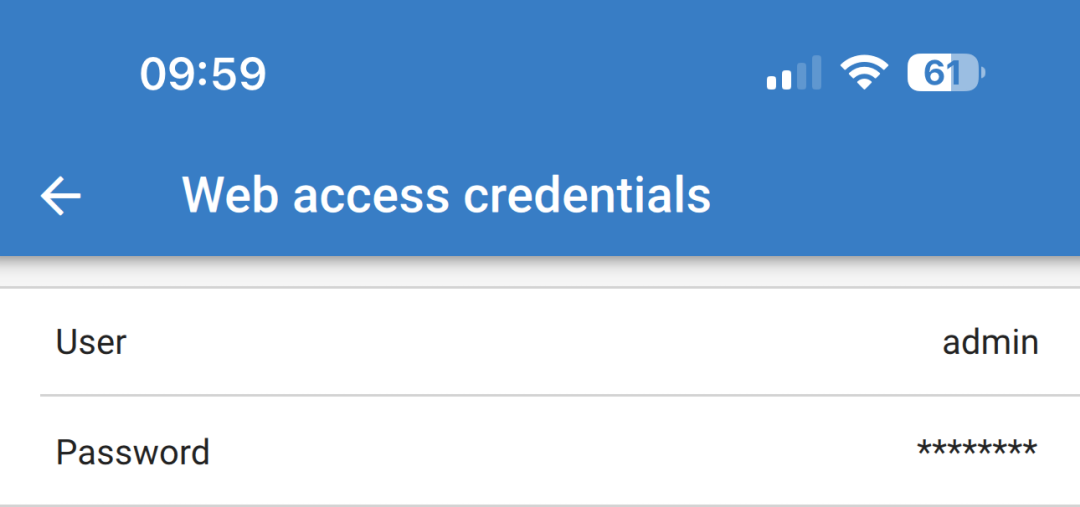

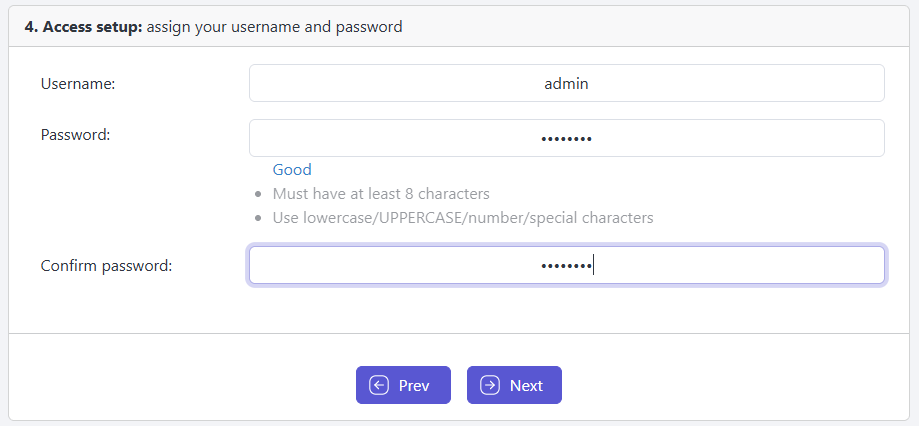

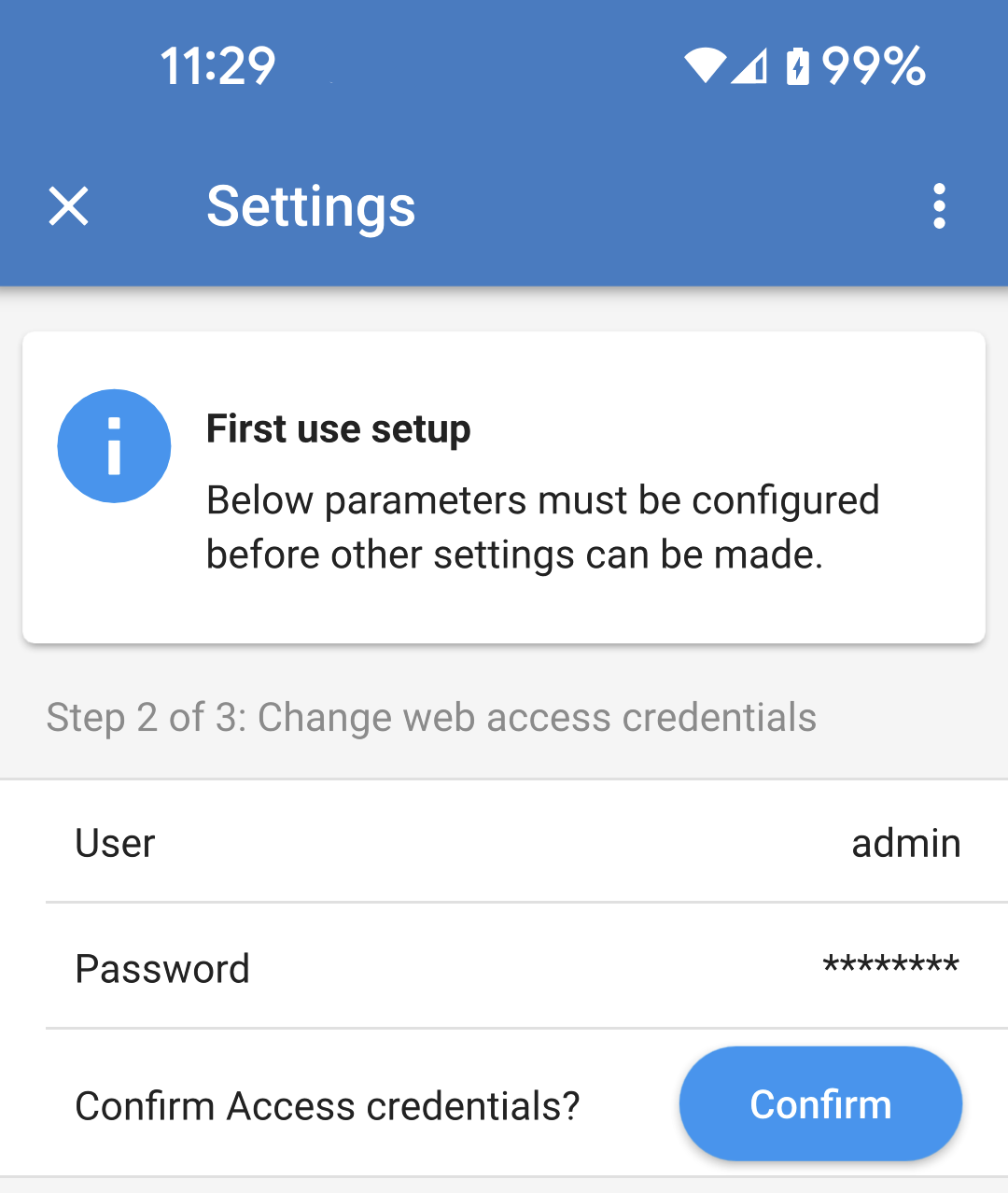

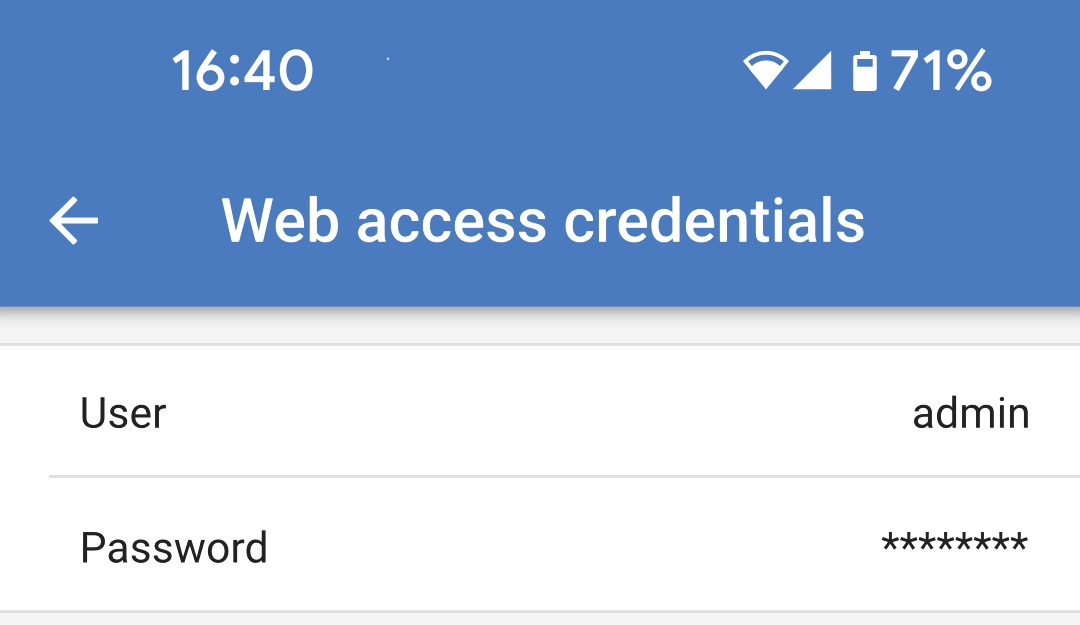

Paso 2 de 3: Modifique las credenciales de acceso web.

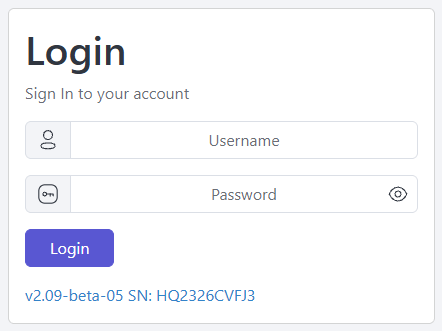

Este paso es necesario para garantizar el acceso seguro a la interfaz web. El nombre de usuario predeterminado es “admin”. La contraseña predeterminada se corresponde con la que figura en el adhesivo del interior de la EVCS. Le recomendamos que establezca su nombre de usuario y contraseña propios.

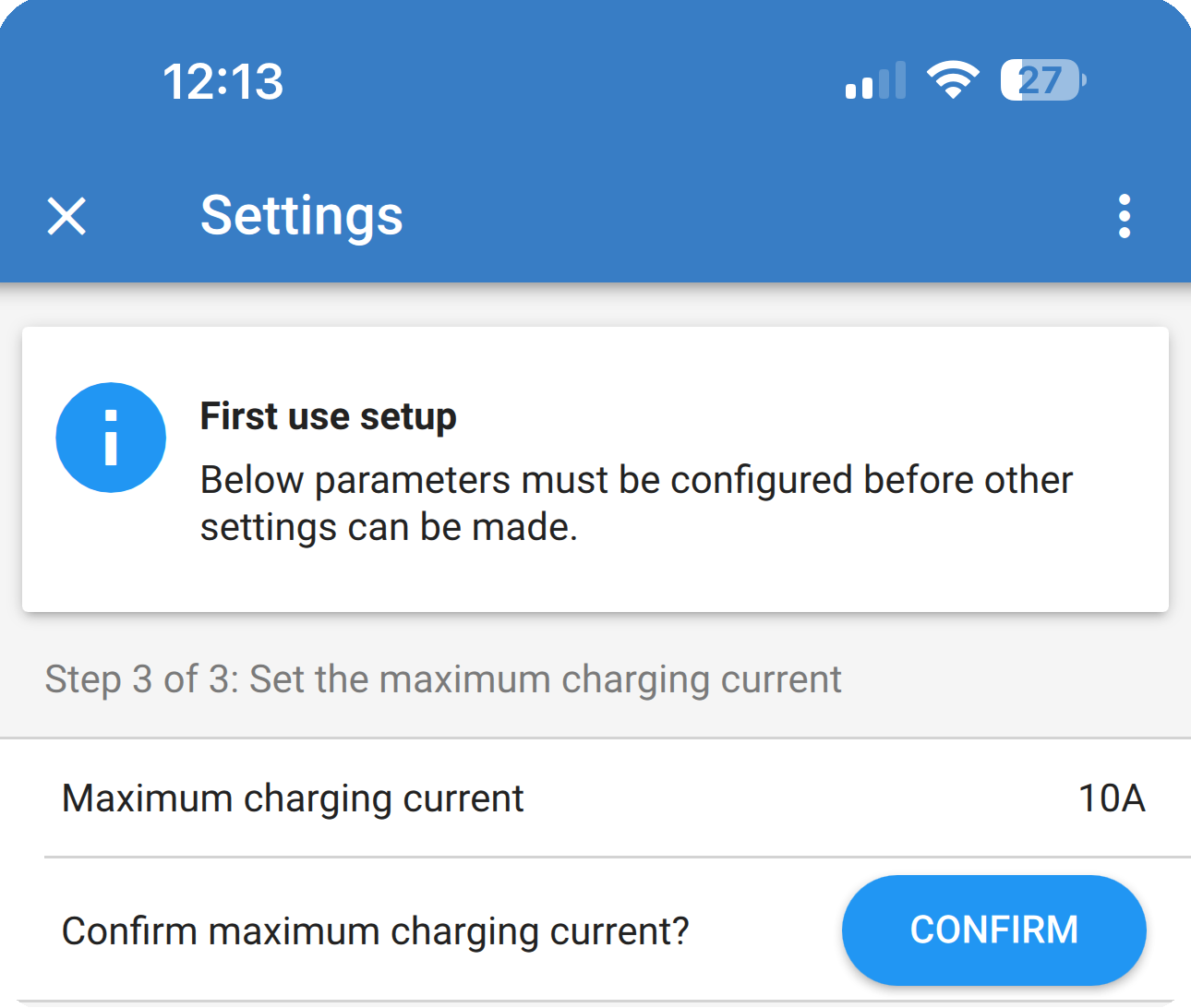

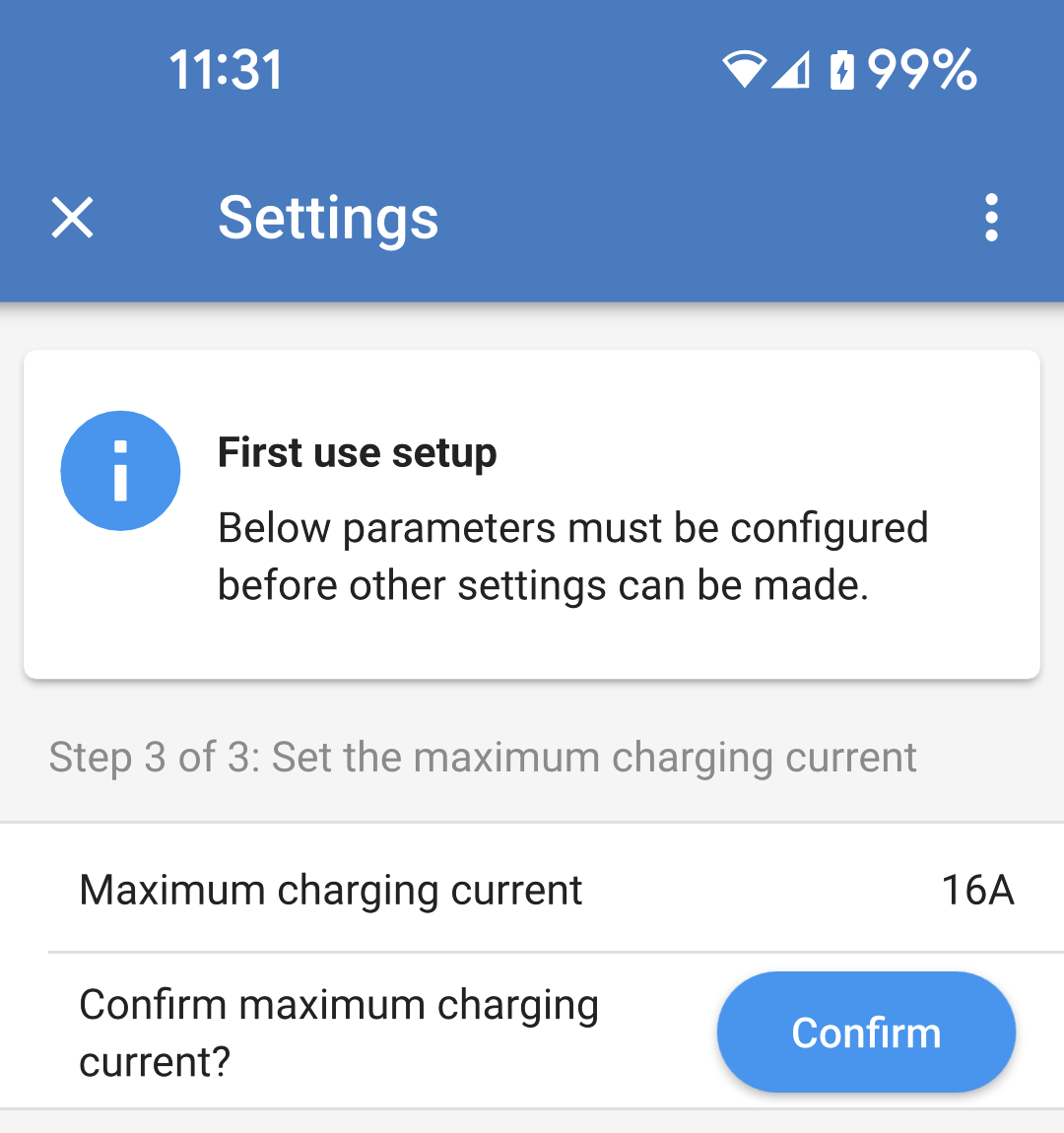

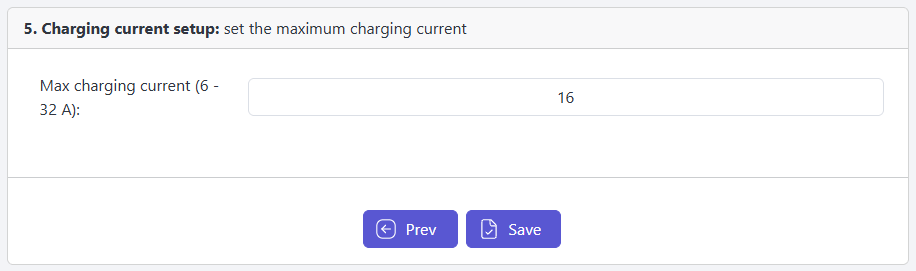

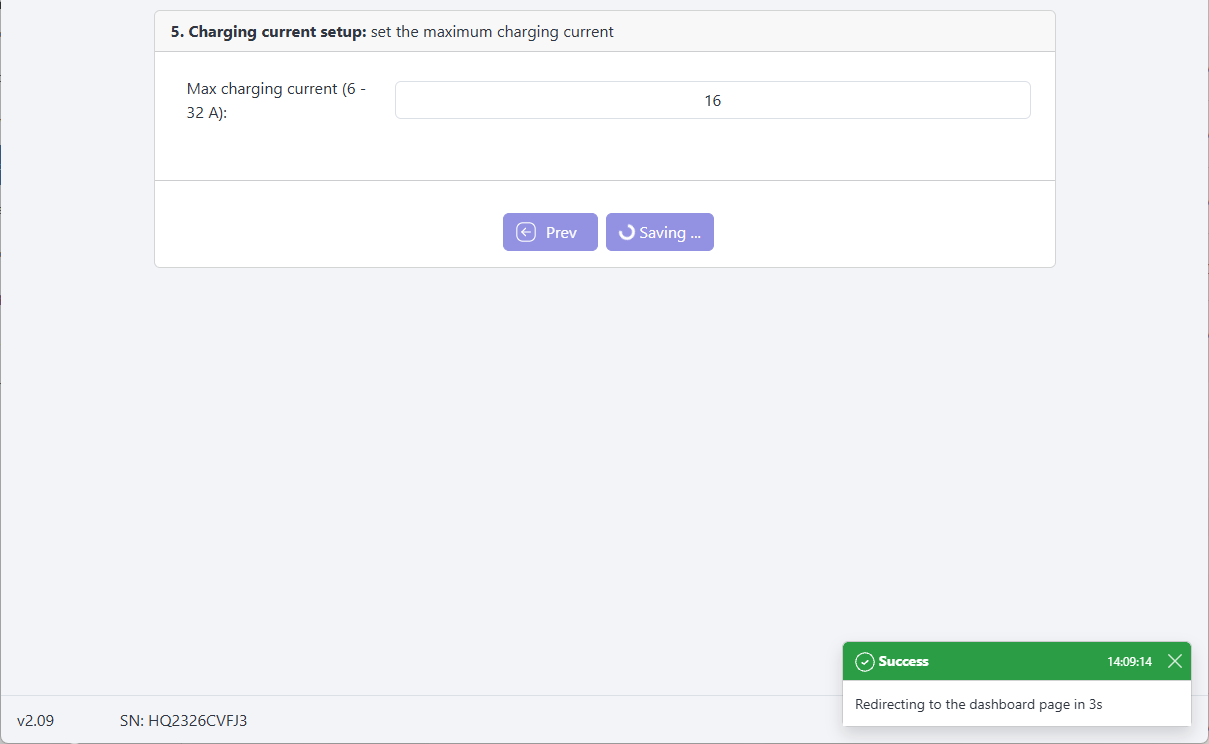

Paso 3 de 3: Establezca la corriente de carga máxima

Fije la corriente de carga máxima con la que se permite cargar a la EVCS (rango: 10 A – 32 A).

5.2. Instalación, configuración y operación de VictronConnect

5.2.1. Configuración

Es necesario seguir los siguientes pasos para conectarse correctamente a la EV Charging Station NS mediante Bluetooth y VictronConnect:

Compruebe que el Bluetooth está habilitado en su estación de carga.
Sugerencia
Si el Bluetooth está deshabilitado, consulte en el apartado del menú Networks (Redes) cómo habilitarlo.
Descargue e instale la aplicación VictronConnect desde App Store o Google Play.

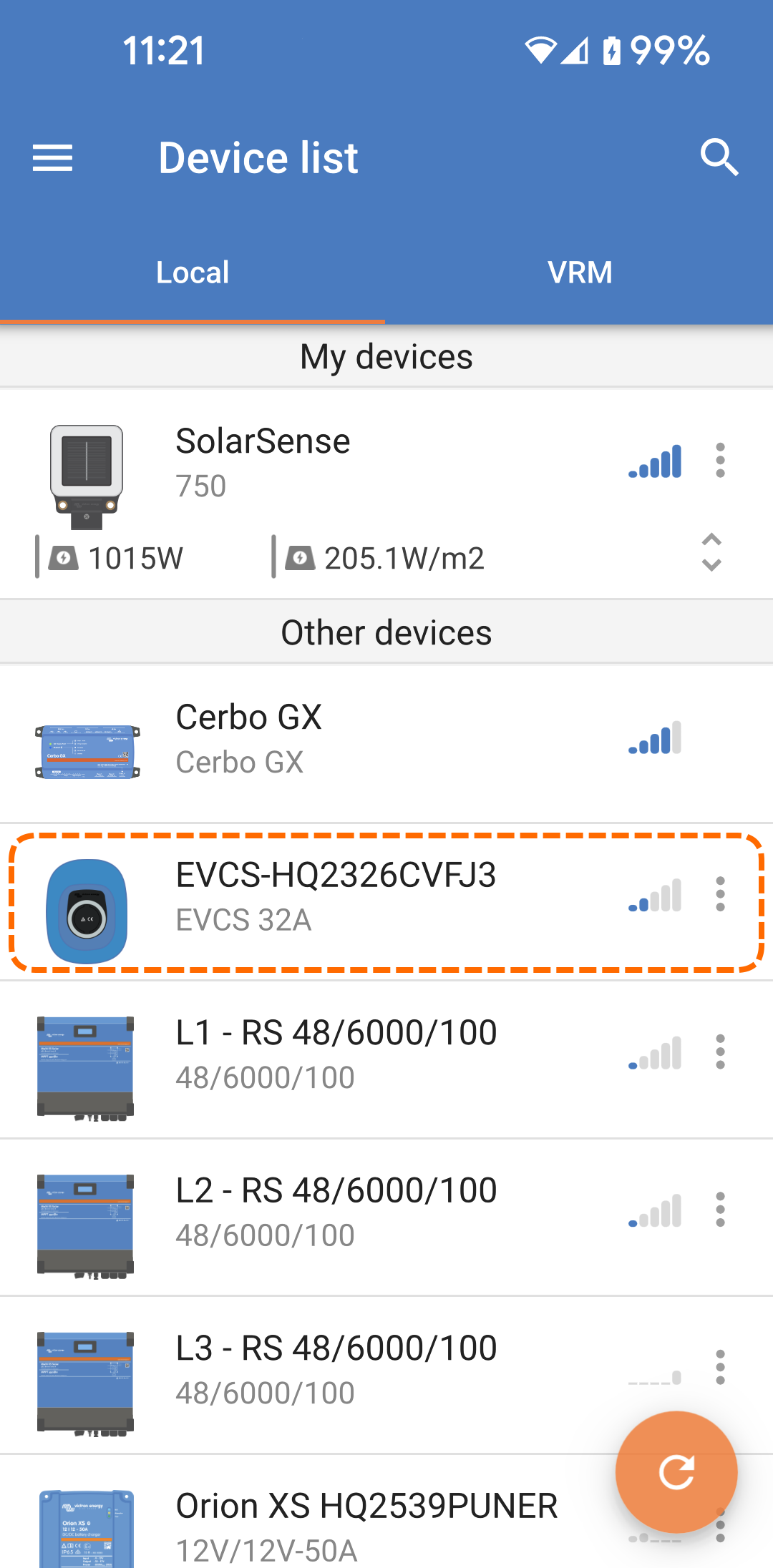

Abra VictronConnect y desplácese por la lista de dispositivos hasta que encuentre la estación de carga.

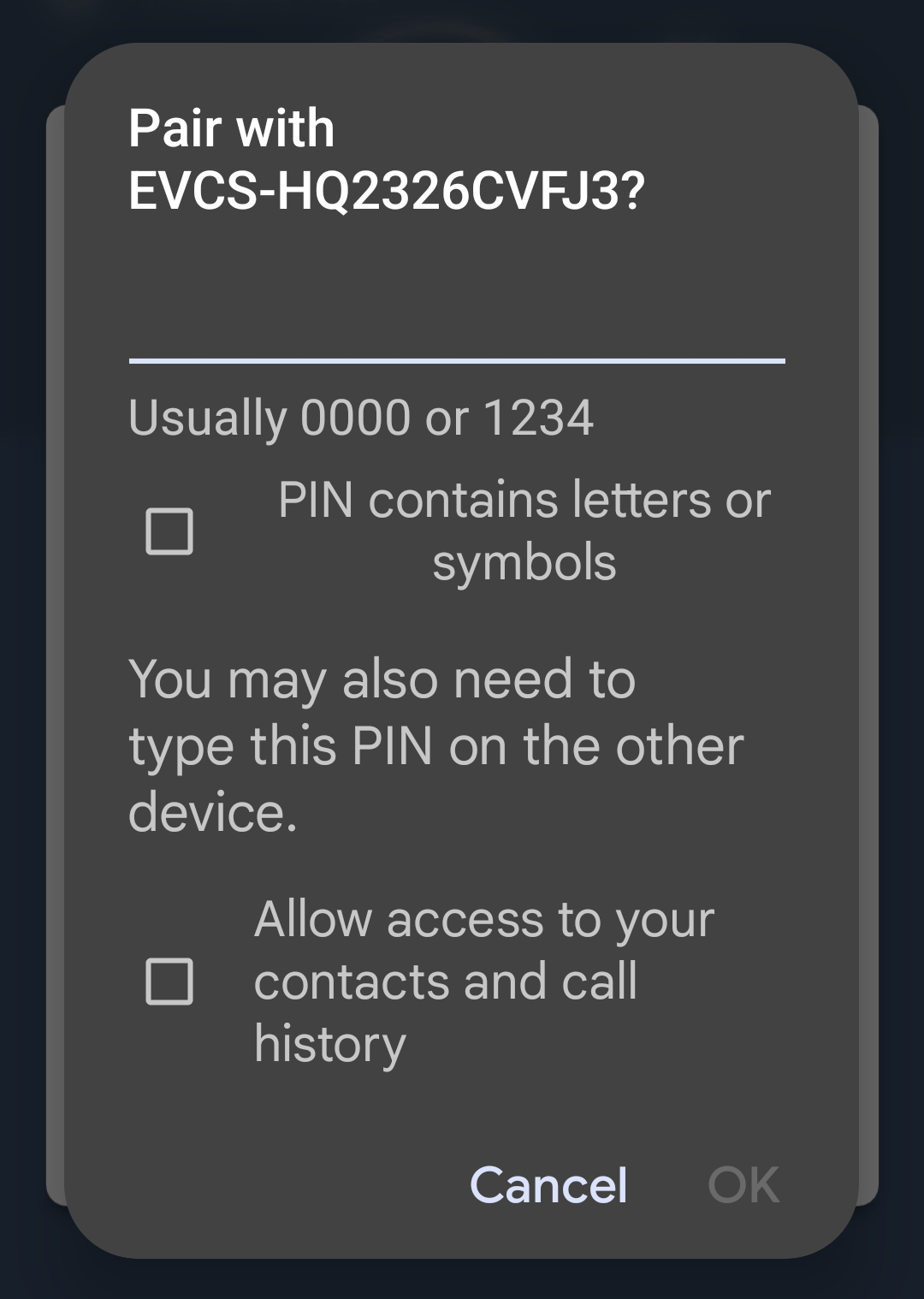

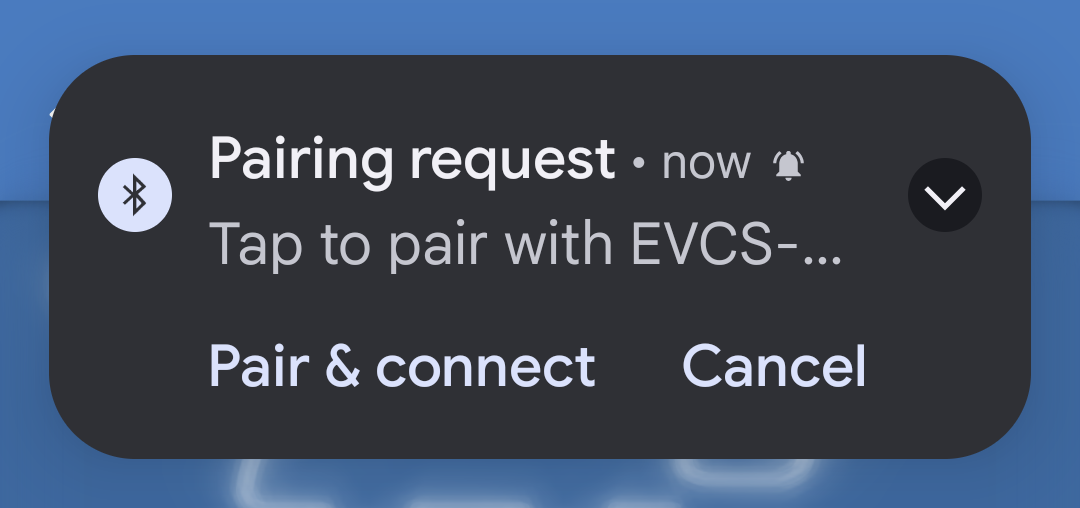

Pulse sobre ella para abrir el diálogo de emparejamiento. Introduzca el código de emparejamiento, que es el número único que aparece en el adhesivo del interior de la carcasa.
Si el emparejamiento es correcto, aparecerá la página de resumen de la estación de carga.

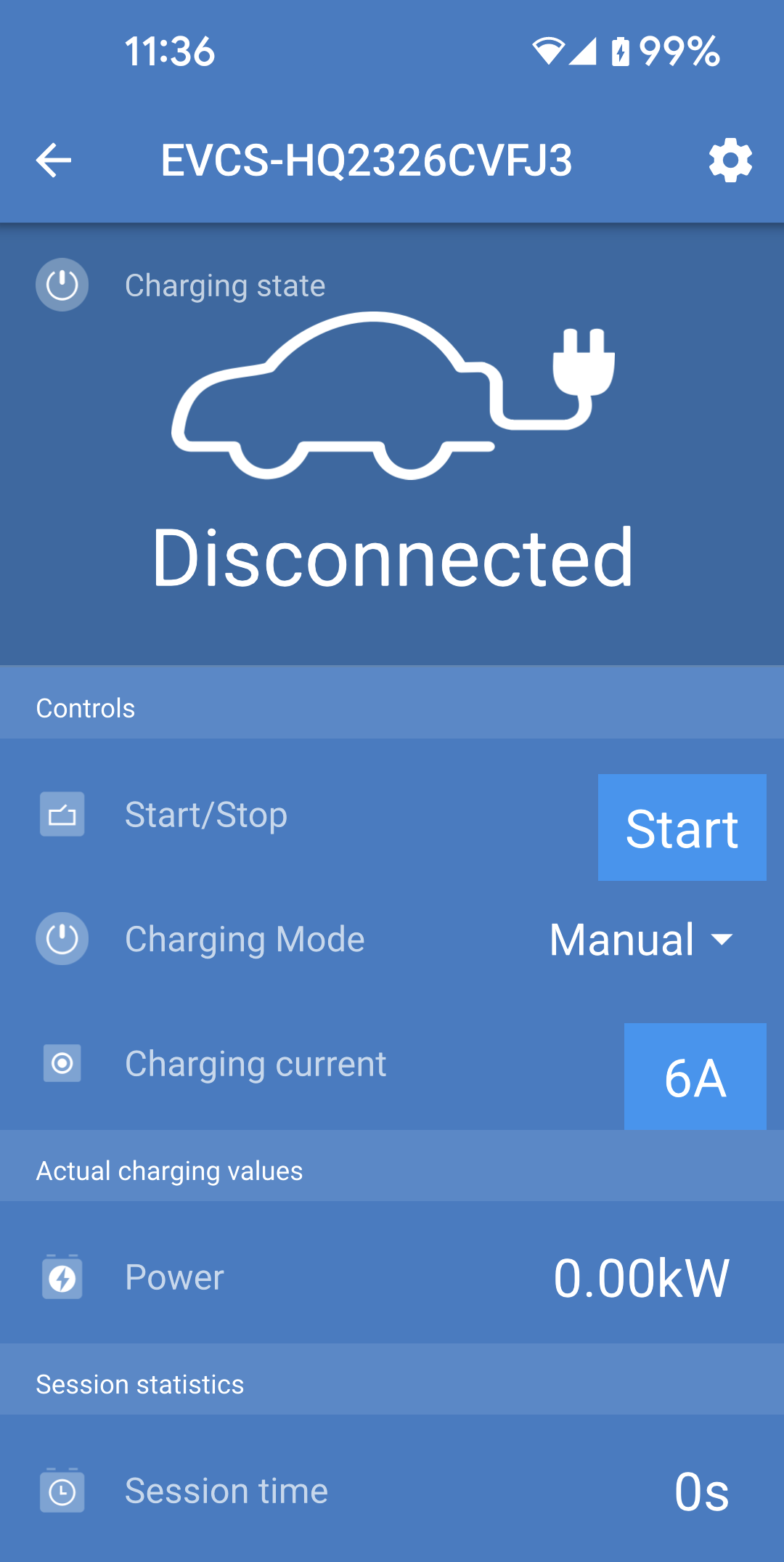

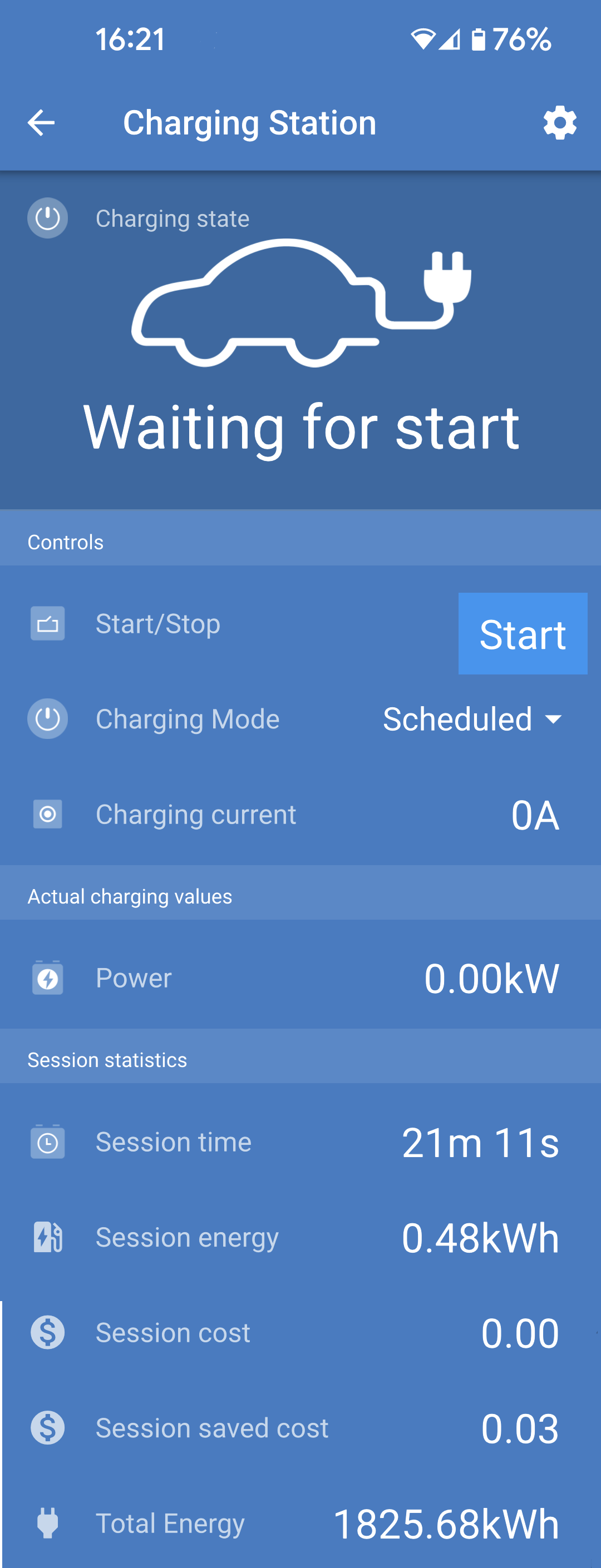

5.2.2. Página de resumen

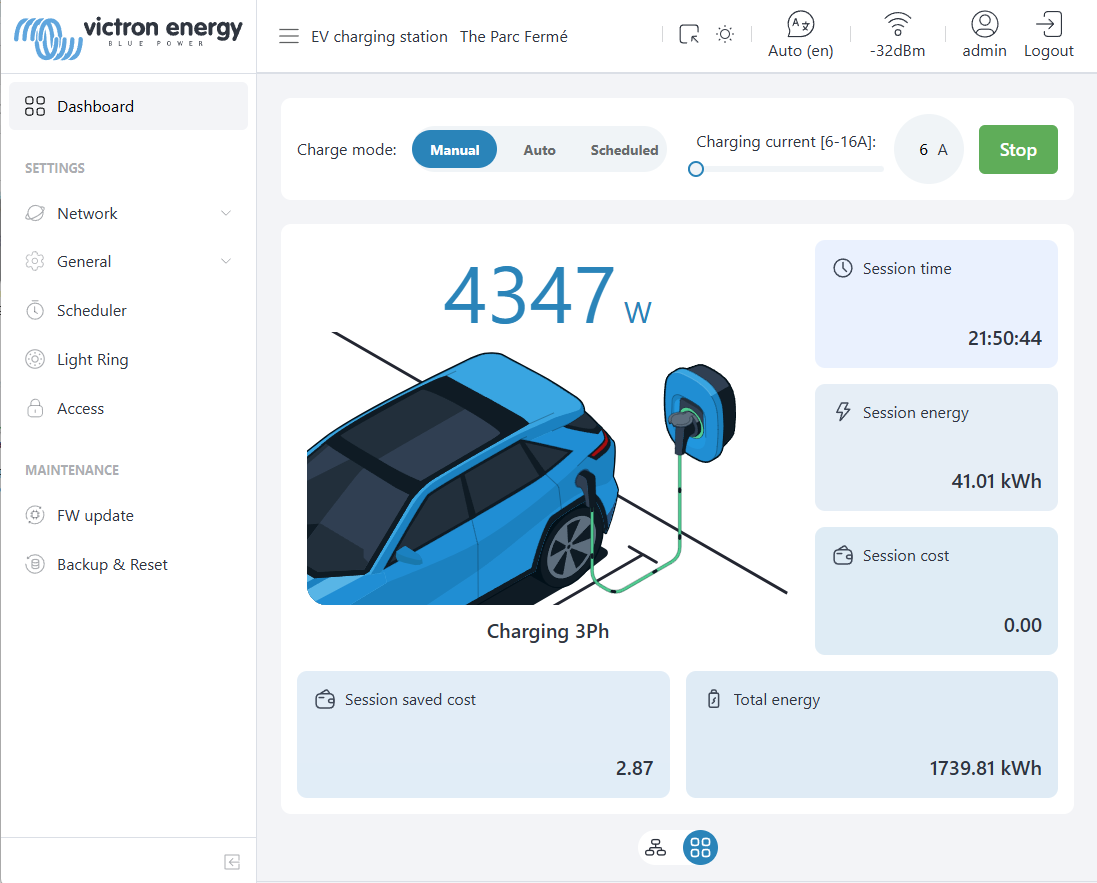

La página de resumen muestra información sobre el estado del proceso de carga y controles para arrancar o detener la carga y modificar el modo de carga o la corriente de carga. Además, pueden monitorizarse los valores de carga reales y las estadísticas de la sesión.

Controles:

Inicio/parada: Para iniciar o detener la carga en modo manual.
Tenga en cuenta que después de pulsar el botón de parada, primero se reduce la corriente de carga a un mínimo y sólo después se abre el contactor (con un retraso de 2 segundos).
Modo de carga: Cambia el modo de carga entre manual, automático o programado.
Corriente de carga: Ajuste la corriente de carga (rango: 6-32 A, en función de las corrientes de carga mínima y máxima establecidas en la página de Ajustes generales o en la interfaz web)

Valores de carga actuales:

Corriente: La corriente de carga.
Potencia: Potencia de carga. Con una alimentación multifase, se combinan todas las fases.

Estadísticas de la sesión:

Tiempo de la sesión: La duración de la sesión de carga actual.
Energía de la sesión: Energía total cargada en esta sesión.
Coste de la sesión: El coste de la sesión (cuando se carga desde la red eléctrica) según el precio por kWh de la electricidad fijado en los ajustes de la estación de carga. Véase el apartado de Instalación de la EV Charging Station.
Coste ahorrado por sesión: Coste ahorrado por la energía cargada desde FV y según el precio por kWh de la electricidad fijado en los ajustes de la estación de carga.
Energía total: La energía total cargada desde la instalación inicial.

5.2.3. Página de Ajustes

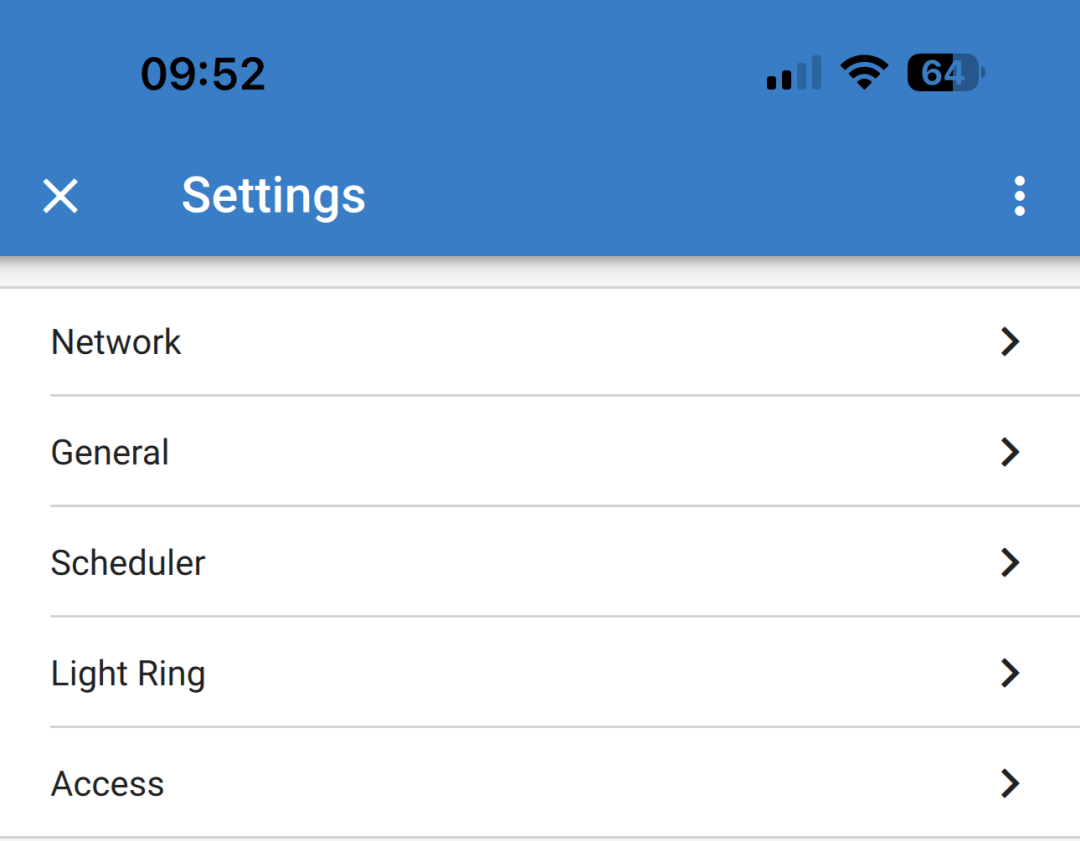

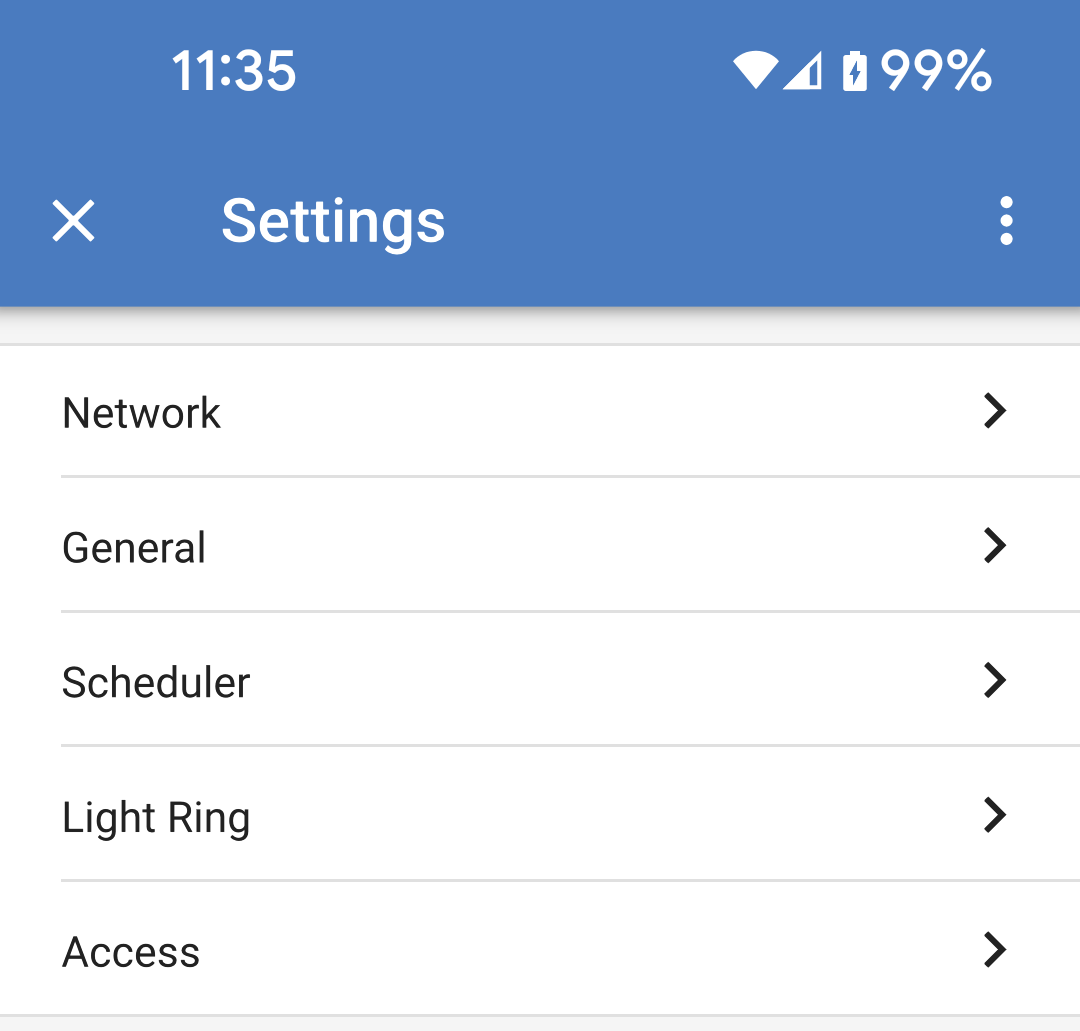

Se puede acceder al menú de ajustes pulsando sobre el engranaje de la parte superior derecha de la página de resumen.

El menú dispone de las siguientes opciones:

Red: Modificar los ajustes de la red.
General: Ajustar los ajustes del cargador.
Planificador: Establecer programaciones de carga.
Anillo de luz: Configurar el comportamiento del anillo de luz.
Acceso: Especificar las credenciales de acceso web.

Estos ajustes son similares a los explicados en el Menú de redes y en el capítulo de Instalación de la estación de carga de vehículos eléctricos, con la diferencia de que se puede reiniciar el sistema si hace falta.

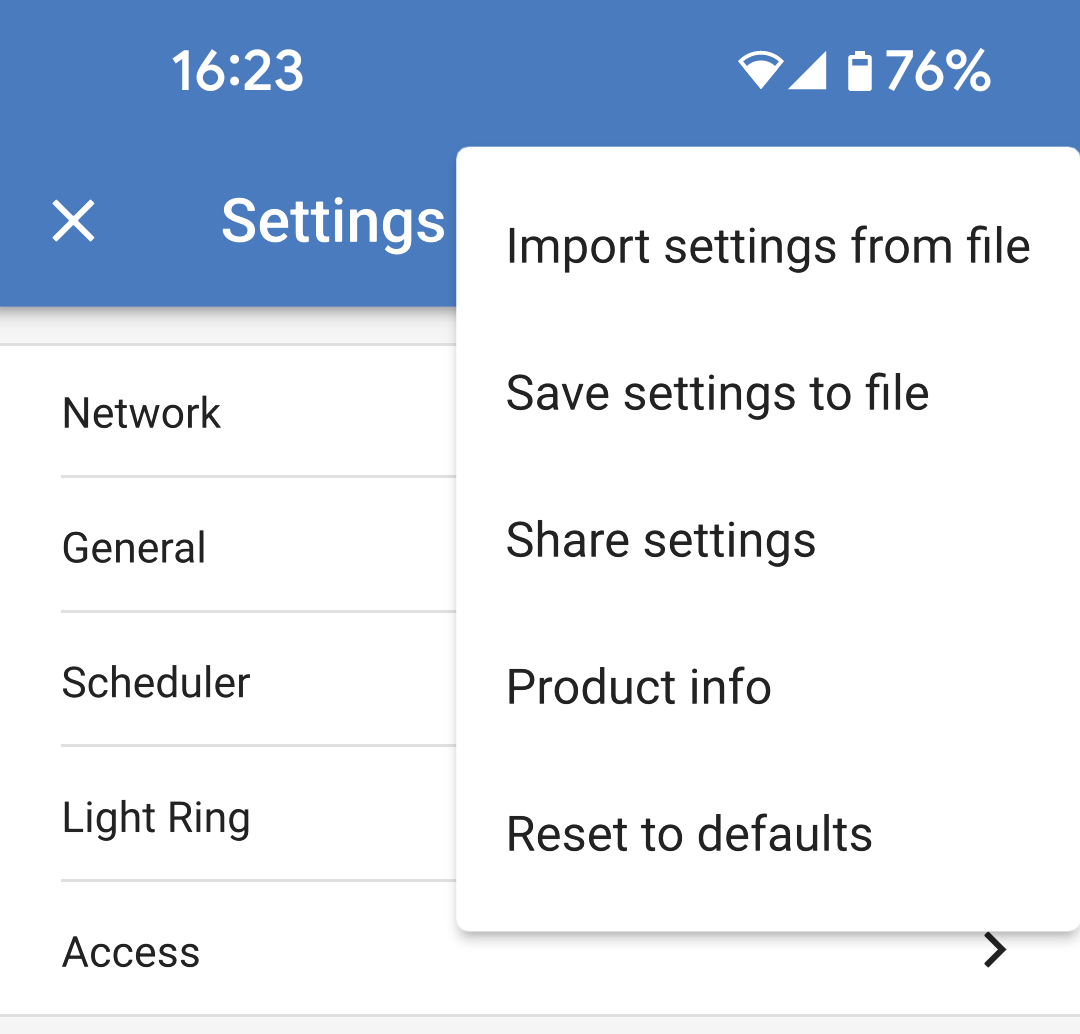

Pulse sobre los tres puntos verticales de la esquina superior derecha de la página de ajustes para realizar las siguientes acciones:

Importar ajustes desde un archivo: Importar ajustes guardados previamente desde un archivo de la biblioteca de ajustes.
Guardar ajustes en un archivo: Guardar los ajustes actuales en un archivo que se almacenará en la biblioteca de ajustes. Este archivo puede usarse como copia de seguridad para restablecer los ajustes en esta EV Charging Station NS o para aplicar fácilmente los mismos ajustes en otra.
Compartir ajustes: Compartir el archivo de ajustes por correo electrónico u otras aplicaciones que puedan usarse en el dispositivo Android o iOS, por ejemplo.
Información del producto: Muestra el número de modelo y el número de serie de la EV Charging Station NS. También hay un interruptor para habilitar o deshabilitar el Bluetooth. Véase la sección Información del producto para más información.
Restablecimiento de los valores predeterminados: Permite restablecer todos los ajustes a los valores predeterminados de fábrica. Esto significa que los ajustes personalizados se perderán y que la configuración tendrá que hacerse de nuevo o importarse desde un archivo de ajustes previamente guardado.

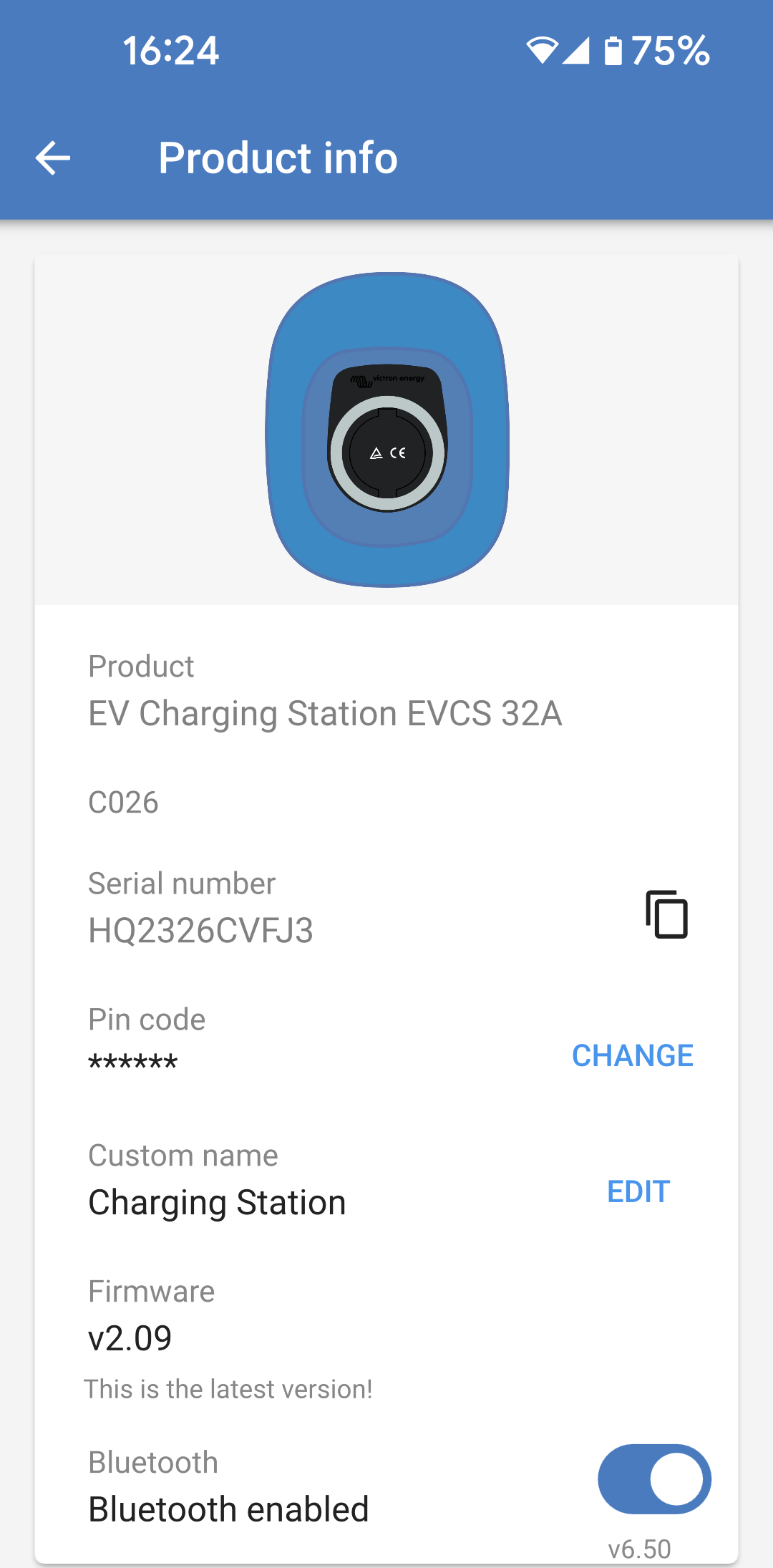

5.2.4. Página de Información del producto

Para acceder a la página de Información del producto, pulse sobre el icono de los tres puntos verticales de la página de Configuración.

Producto: Muestra el nombre del producto y el número del modelo.
Número de serie: Muestra el número de serie de la EV Charging Station NS.
Código PIN: El código PIN está oculto pero puede cambiarse con el botón de cambio de la derecha.
Nombre personalizado: Cambie el nombre amistoso de la EV Charging Station NS.
Firmware: Muestra la versión de firmware con la que está funcionando actualmente la EV Charging Station NS.
Bluetooth: Desactivación o reactivación de la opción de Bluetooth de la EV Charging Station NS.

Puede consultar más información sobre cómo asignar su propio nombre a su EV Charging Station NS y sobre cómo desactivar y reactivar el Bluetooth, en el manual de la aplicación VictronConnect.

Aviso

Tenga en cuenta que si deshabilita el Bluetooth a través de VictronConnect, tendrá que volver a habilitarlo a través del menú Networks (Redes) de la interfaz web o con la opción de Restablecimiento de los valores predeterminados, ya sea a través de la interfaz web o del procedimiento del botón DEF. Para dispositivos más antiguos que tengan el Bluetooth deshabilitado de fábrica, use el menú de red de la interfaz web para habilitar el Bluetooth.

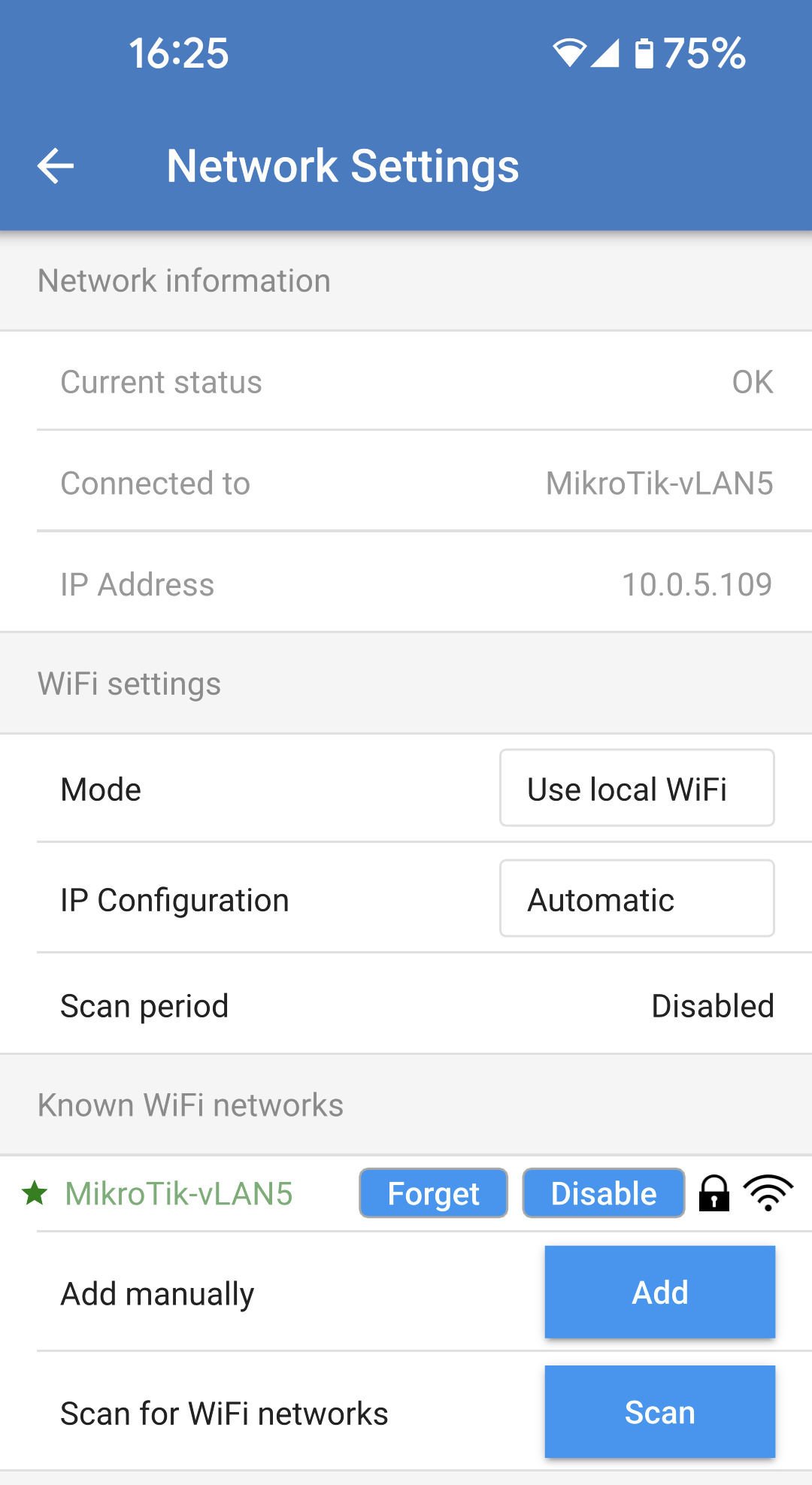

5.2.5. Ajustes de red

La sección de información de la red muestra:

Estado actual de la red: Muestra el estado actual de la red.
Conectado a: Muestra el nombre de la red WiFi a la que está conectada la EV Charging Station NS.
Dirección IP local: Muestra la dirección IP LAN de la EV Charging Station NS.

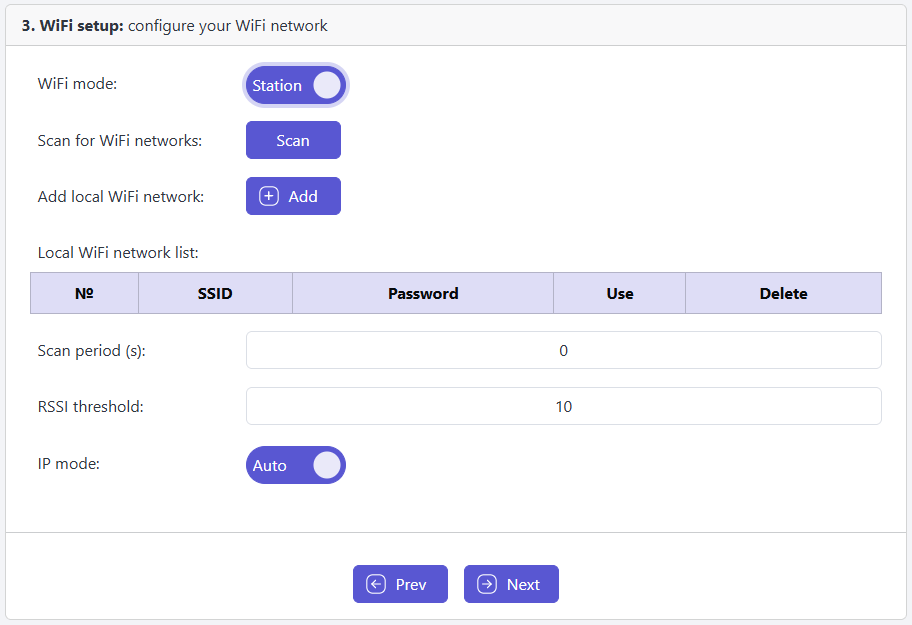

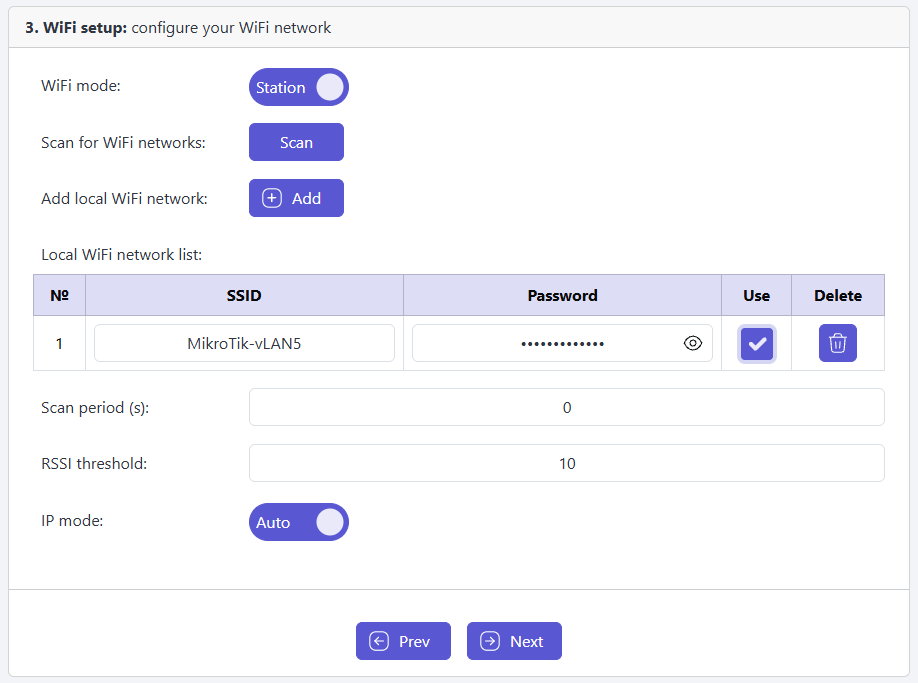

La sección WiFi permite configurar los ajustes WiFi de la EV Charging Station NS.

Modo: Permite elegir la conexión WiFi local o si la EV Charging Station NS debe crear un punto de acceso WiFi. La EV Charging Station NS solo debería configurarse para funcionar como punto de acceso si no hay otras redes WiFi disponibles.

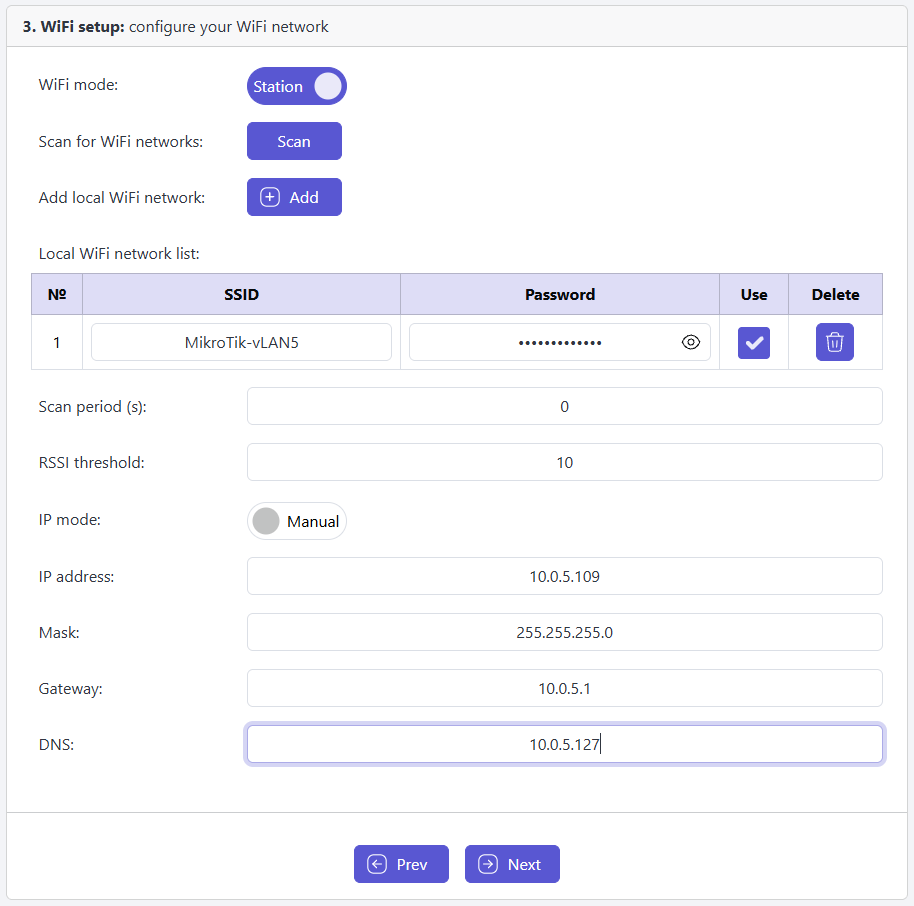

Configuración IP: Ofrece la opción de asignar una dirección IP automática (DHCP) o configurar manualmente una dirección IP fija. Se recomienda la configuración de IP automática. La opción manual solo está prevista para configuraciones avanzadas de la red o si lo indica el administrador de la red.
Periodo de detección: Sirve para permitir la detección automática periódica de redes WiFi y, en ese caso, definir el periodo de tiempo entre las detecciones periódicas.
Umbral RSSI: Establece la intensidad de señal mínima que las redes WiFi detectadas deben tener para ser añadidas a la lista.

La sección de la lista de puntos de acceso muestra las redes WiFi detectadas o permite añadir una red WiFi de forma manual.

El nombre del punto de acceso conectado actualmente aparece aquí en verde junto con los botones “FORGET” (ignorar) y “DISABLE” (deshabilitar).

Añadir punto de acceso manualmente: Ofrece la opción de añadir una red WiFi de forma manual. Puede usarse en situaciones en las que la SSID de la red necesaria está oculta y no aparece en la lista de redes detectadas.
Buscar redes WiFi: Pulse el botón “SCAN” (buscar) para empezar a buscar inmediatamente redes WiFi cercanas disponibles.

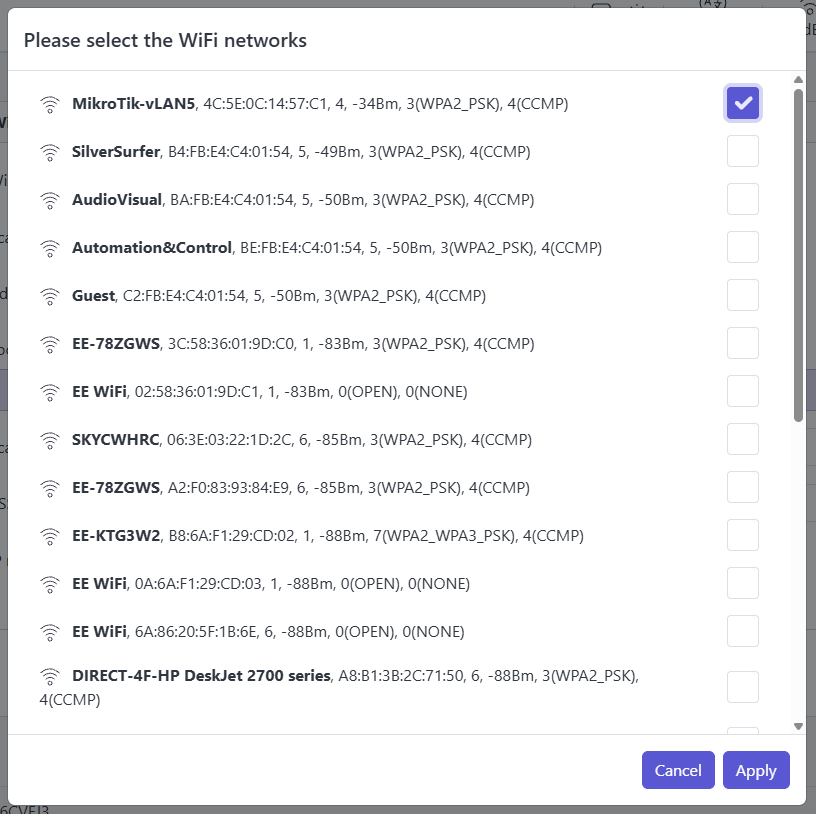

Empezará a aparecer una lista de todas las redes WiFi disponibles según se vayan detectando. La lista incluye el nombre del punto de acceso y su estado de seguridad se muestra con el símbolo de un candado. La intensidad de la señal recibida por la EV Charging Station se muestra con el símbolo de WiFi de la derecha.
Pulse el botón “ADD” (añadir) situado al lado de la red a la que desea conectarse. Se le pedirá que introduzca la contraseña de la red seleccionada, si procede.

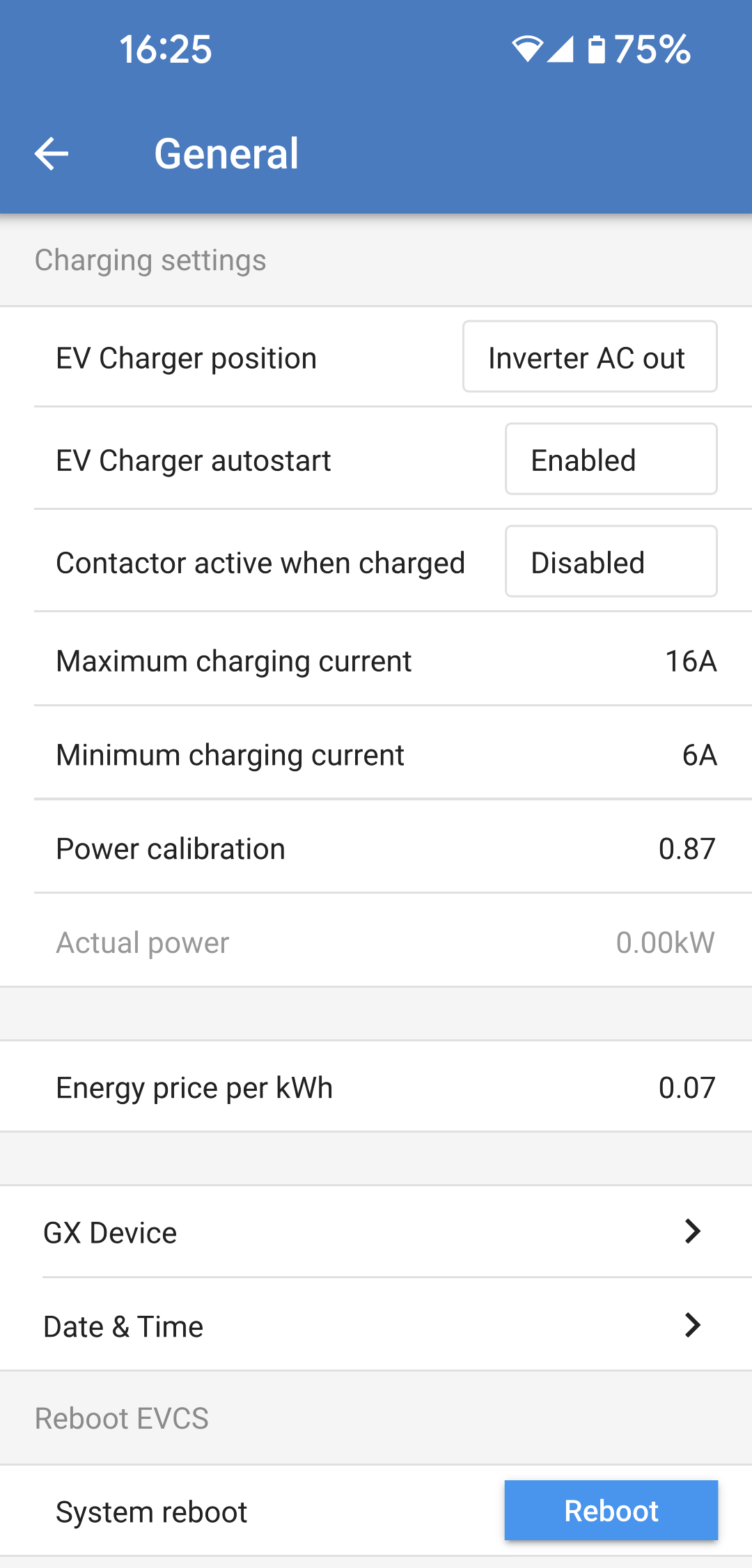

5.2.6. Ajustes generales

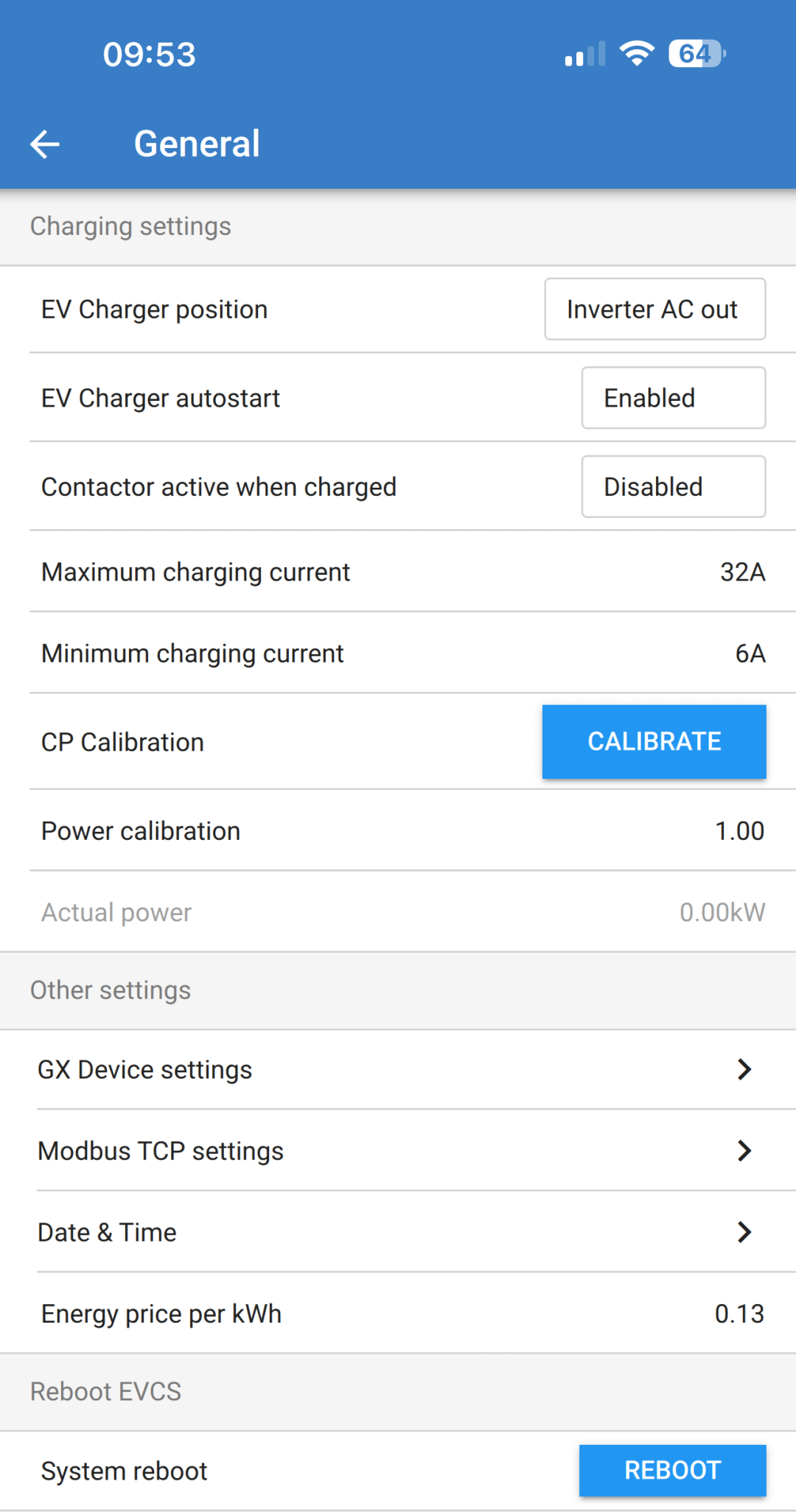

La página de ajustes generales recoge las opciones para la configuración general de laEV Charging Station NS

La sección de ajustes de carga tiene las siguientes opciones:

Posición del cargador de vehículos eléctricos: Esta opción determina dónde se conecta la EV Charging Station NS en el sistema. Por ejemplo, la EV Charging Station NS podría conectarse en el lado de entrada CA o en el de salida CA de un MultiPlus.
Arranque automático del cargador de vehículos eléctricos: Esta opción define si el cargador de vehículos eléctricos empezará a cargar automáticamente cuando se conecte el cable de carga al vehículo.
Contactor activo cuando está cargado: Se puede configurar el contactor para que cuando el vehículo eléctrico esté cargado permanezca cerrado o se abra, lo que desconectaría el vehículo eléctrico por completo de la alimentación.
Máxima corriente de carga: La máxima corriente de carga que la EV Charging Station NS suministrará al vehículo eléctrico en cualquier situación. El rango de ajuste va de 10 A hasta 32 A.
Mínima corriente de carga: La corriente de carga mínima que debe suministrarse al vehículo eléctrico a menos que se haya cargado hasta el nivel deseado. El rango de ajuste va de 6 A hasta 31 A.
Calibración CP: Permite calibrar la línea de la señal CP (piloto de control).
Calibración de la potencia: Ajuste este parámetro para calibrar la lectura de potencia real.
Potencia real: Muestra la potencia combinada de todas las fases que la EV Charging Station NS está suministrando al vehículo eléctrico.

La sección de otros ajustes contiene:

Ajustes del dispositivo GX: Seleccione esta opción para comunicarse con un dispositivo GX, como un Cerbo GX o un Ekrano GX.
Ajustes de Modbus TCP: Habilite la lista blanca de direcciones IP y añada direcciones IP a la misma.
Fecha y hora: Fije el huso horario, la fecha y la hora.
Precio de la electricidad por kWh: Establezca el precio de la electricidad importada de la red.

Reiniciar la estación de carga EVCS:

Reinicio del sistema: pulse el botón “REBOOT” EV Charging Station NS.

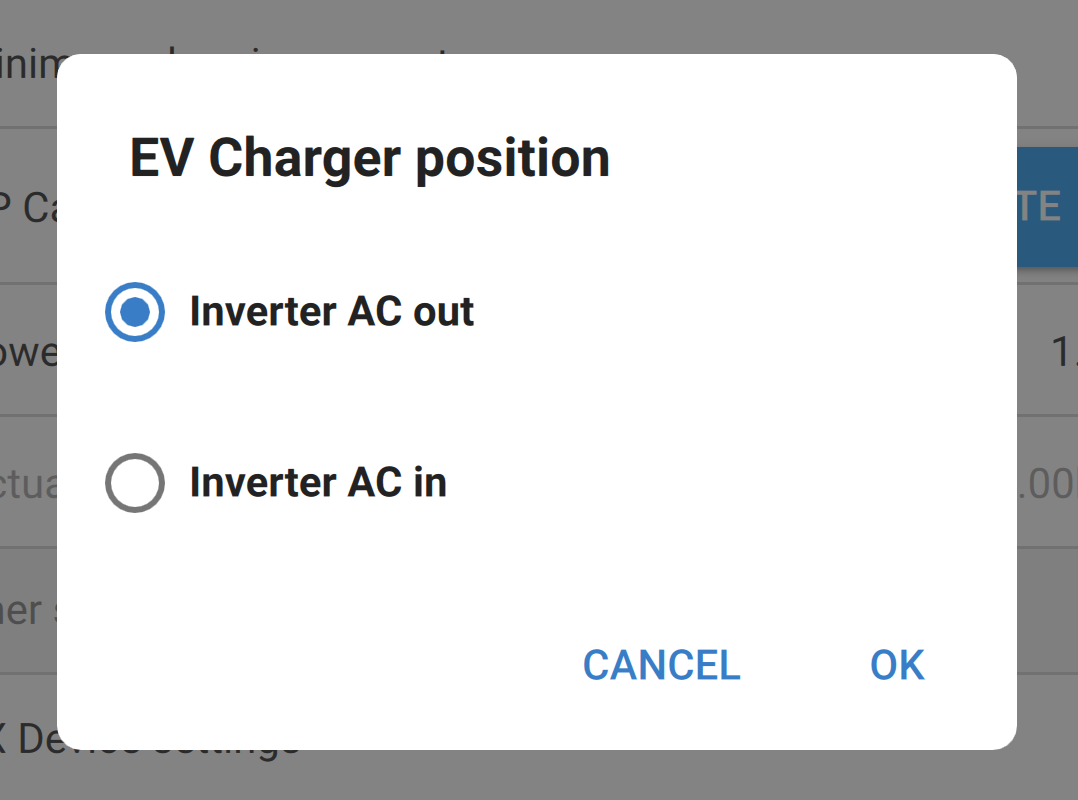

Posición del cargador de vehículos eléctricos

Seleccione la posición en la que la EV Charging Station NS se conecta al sistema.

Si la EV Charging Station NS está conectada en algún sitio antes del inversor/cargador, seleccione la opción “Inverter AC in”.

También es posible, si la EV Charging Station NS está conectada después del inversor/cargador o después de un inversor, elegir la opción “Inverter AC out”.

Arranque automático del cargador de vehículos eléctricos

Elija si la EV Charging Station NS arranca automáticamente cuando se conecta el cable de carga al vehículo eléctrico.

Seleccione “Enabled” (habilitado) para que el proceso de carga empiece automáticamente cuando se conecte el cable de carga al vehículo eléctrico.

Seleccione “Disabled” (deshabilitado) si no quiere que el proceso de carga empiece automáticamente. En ese caso, el proceso de carga tiene que iniciarse manualmente pulsando el botón “Start” (Inicio) de la página de resumen. De este modo se puede evitar el uso no autorizado de la EV Charging Station NS.

Contactor activo cuando está cargado

Elija si el contactor del interior de la EV Charging Station NS permanece cerrado o se abre cuando el vehículo eléctrico está cargado pero el cable sigue conectado.

Seleccione “Enabled” (habilitado) para que el contactor interno permanezca cerrado cuando el vehículo eléctrico está cargado. Por ejemplo, esto puede ser útil si antes de conducir quiere refrescar o calentar el aire del habitáculo con electricidad de la fuente de carga y no de la batería del vehículo.

Seleccione “Disabled” (deshabilitado) para que el contactor interno permanezca cerrado cuando el vehículo eléctrico está cargado. Esto tiene el efecto de desconectar el vehículo eléctrico de la alimentación como si se hubiera quitado el cable de carga.

Calibración CP

Los cables de carga de vehículos eléctricos de tipo 2 contienen una línea de señal llamada “Piloto de control” (CP, por sus siglas en inglés). Se trata de una señal bidireccional que permite la comunicación entre el vehículo y una estación de carga de vehículos eléctricos como la EV Charging Station NS. Es importante que la línea CP esté calibrada para garantizar que la comunicación entre el vehículo eléctrico y su cargador es adecuada.

Pulse sobre el botón “CALIBRATE” (calibrar) para empezar a calibrar la línea CP.

Aparecerá un cuadro de confirmación. Pulse “NEXT” (siguiente) si está seguro de que desea recalibrar la línea CP.

Siga las instrucciones de la pantalla siguiente y asegúrese de el vehículo eléctrico está conectado a la EV Charging Station NS. Pulse “NEXT” (siguiente) para confirmar y permitir que empiece la calibración de la línea CP. Espere hasta que se terminen de hacer los cálculos.

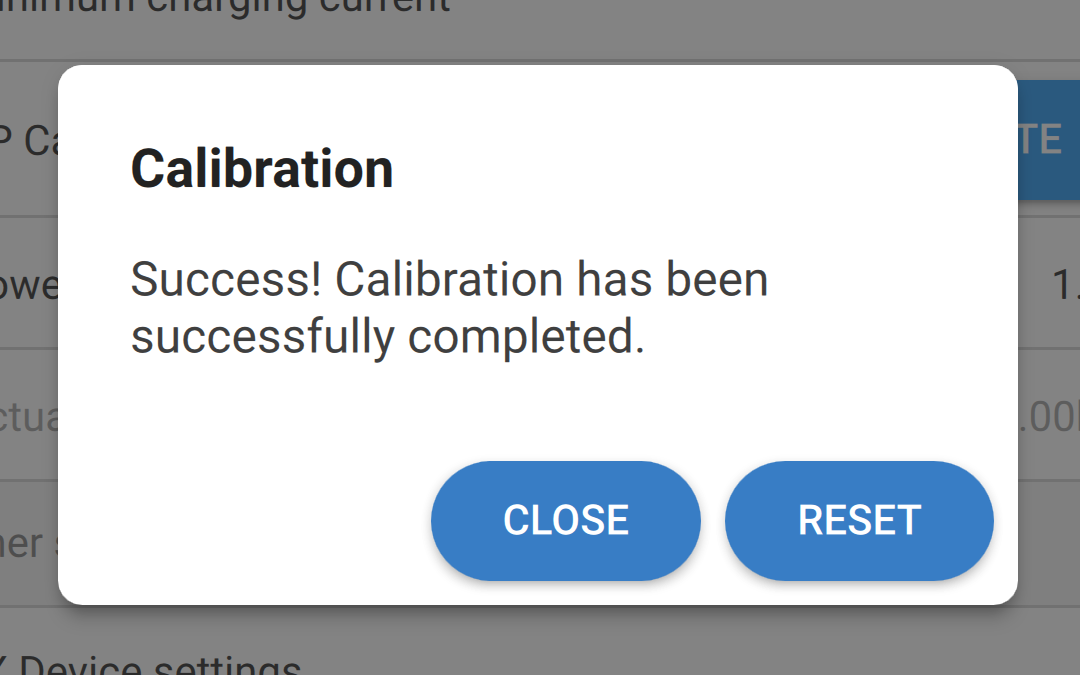

Un vez que haya terminado el proceso de calibración, aparecerá el mensaje “Success!” (correcto).

Pulse sobre “CLOSE” (cerrar) para aplicar los nuevos cálculos de calibración o “Reset” (restablecer) para restablecerlos.

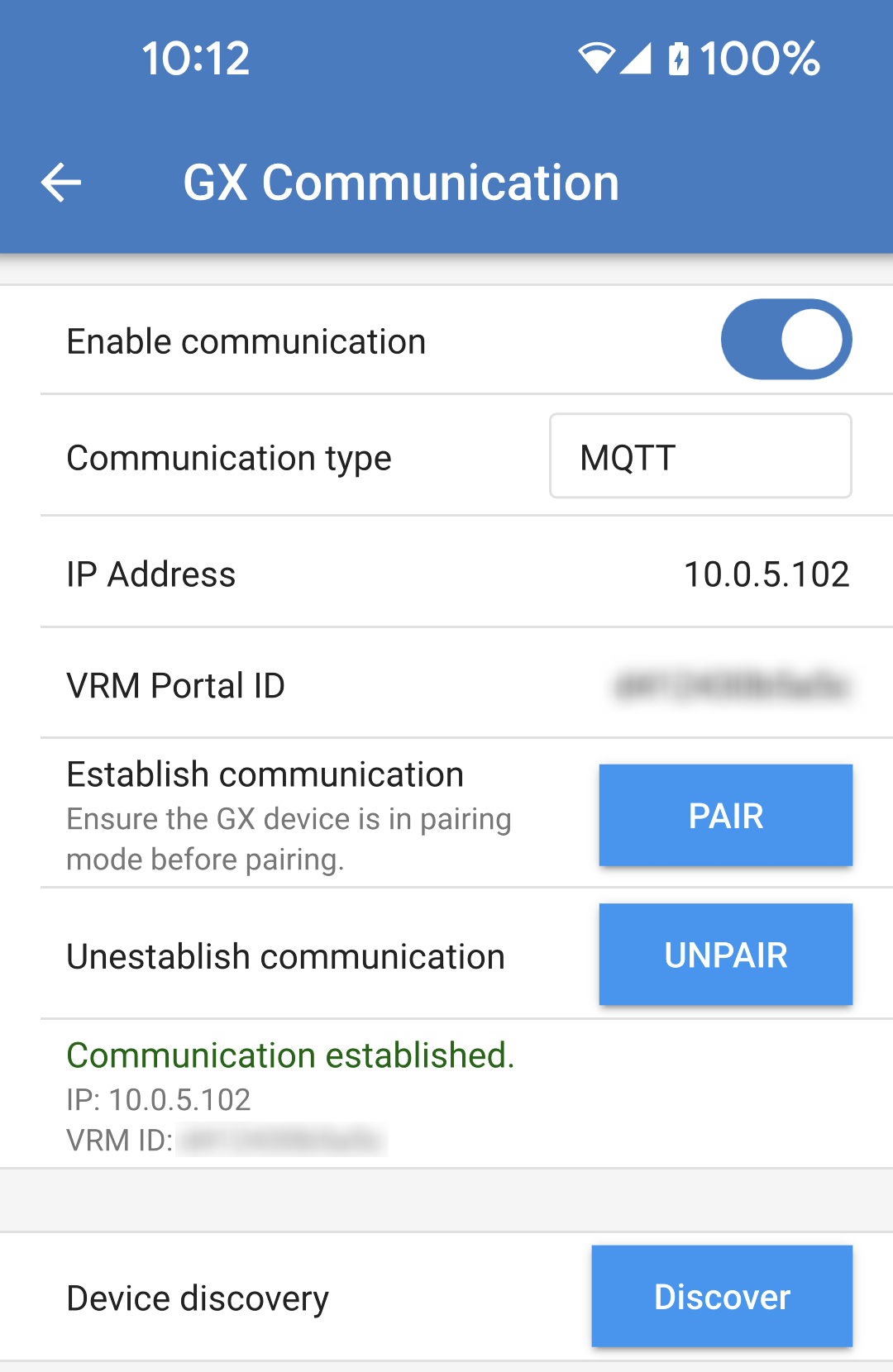

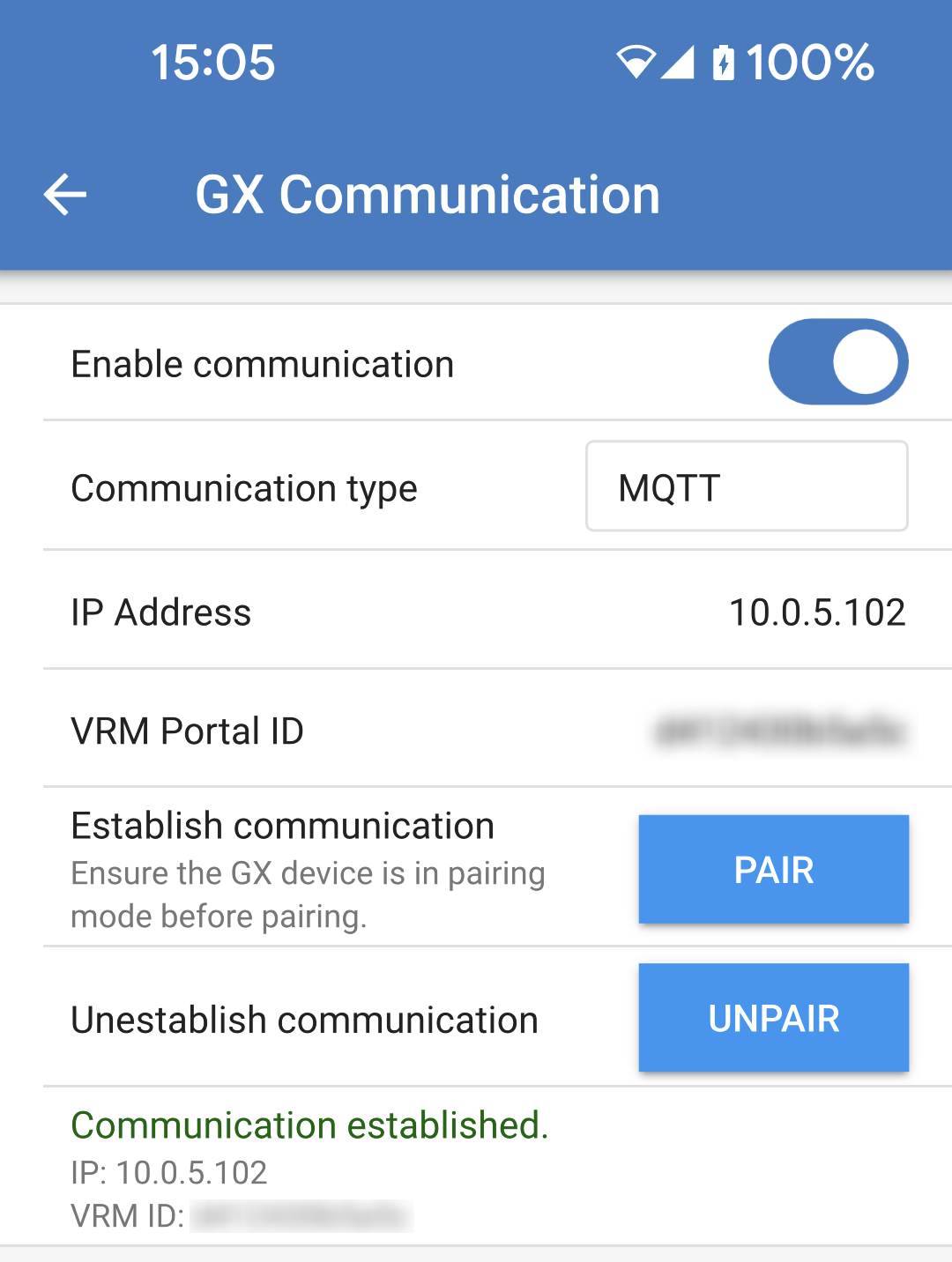

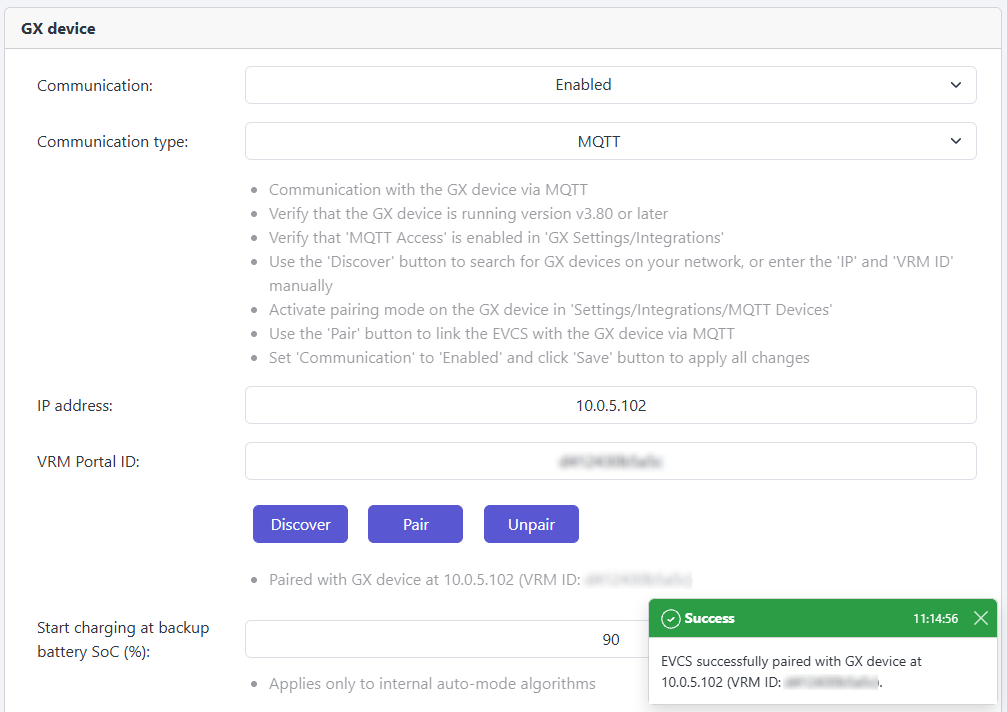

Comunicación con dispositivo GX

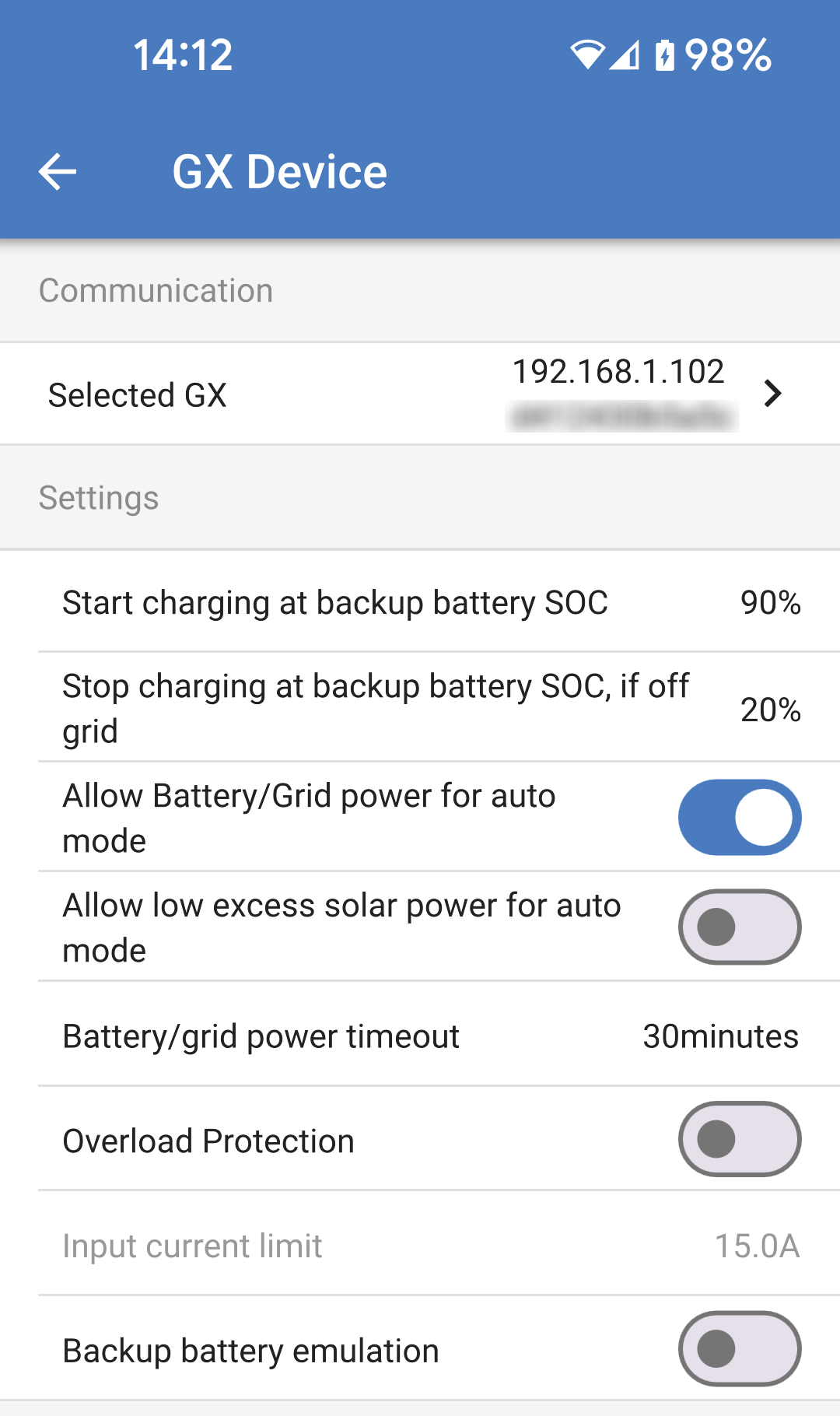

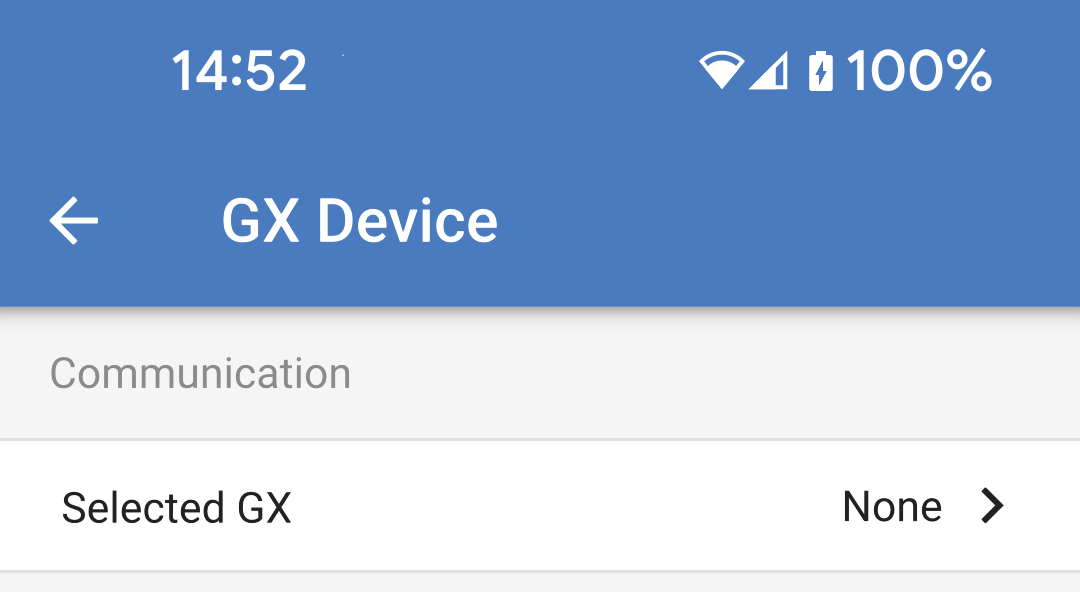

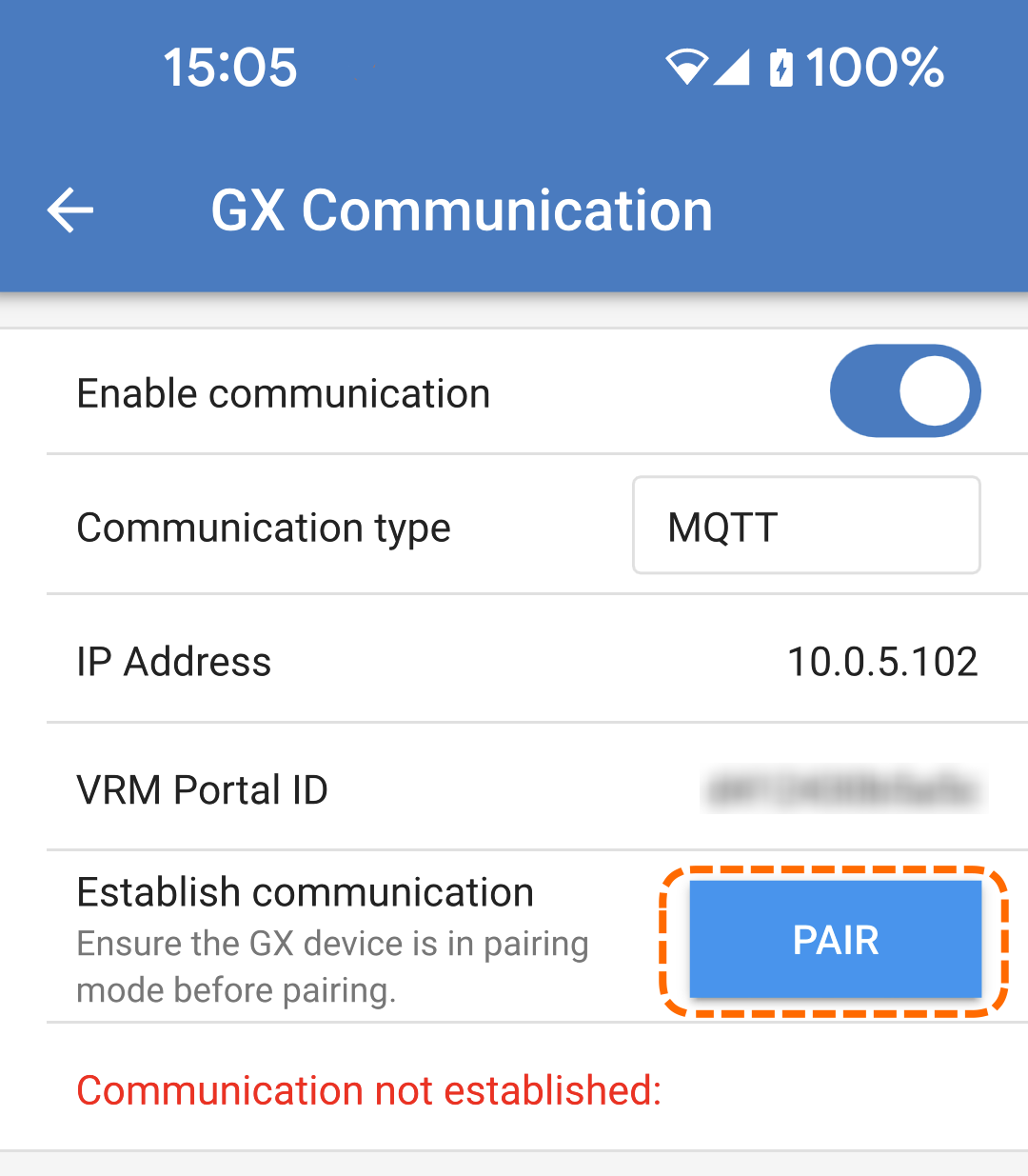

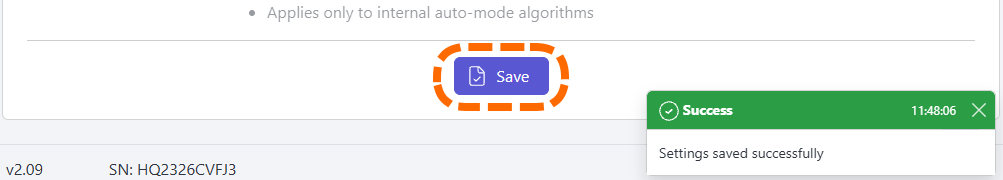

Se puede acceder a la página de ajustes del dispositivo GX desde la página de Ajustes generales.

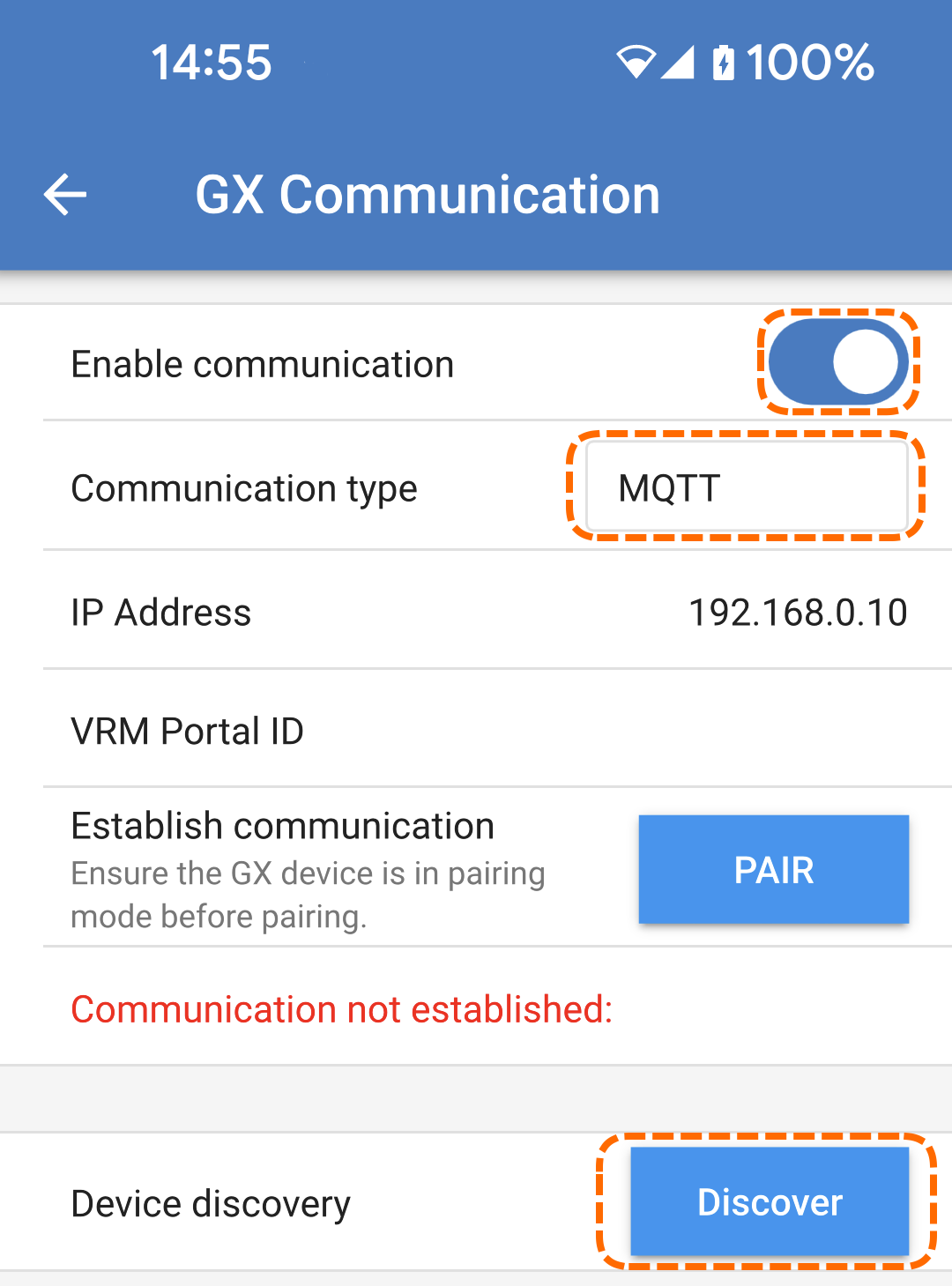

Comunicación: Habilite o deshabilite la comunicación con un dispositivo GX en el sistema.
Iniciar la carga según el estado de carga de la batería auxiliar: El estado de carga mínimo de la batería auxiliar para que la EV Charging Station NS empiece a cargar en modo automático.
Detener la carga según el estado de carga de la batería auxiliar, si es un sistema aislado: En un sistema aislado o si la red eléctrica no está disponible, la EV Charging Station NS dejará de cargar cuando el estado de carga de la batería auxiliar caiga por debajo de este nivel.
Permitir energía de la batería/red en el modo automático: Habilite este ajuste para permitir que el modo automático siga cargando el vehículo eléctrico con una corriente mínima si no hay suficiente excedente de energía solar. Esto ayuda a minimizar los ciclos automáticos de habilitar/deshabilitar el proceso de carga en el modo automático. Nota: La EV Charging Station NS no puede determinar si la energía viene de la batería o de la red, esto depende del inversor/cargador del sistema.
Límite de tiempo de energía de la batería/red: Si este ajuste está habilitado, este es el máximo periodo de tiempo continuo durante el que la EV Charging Station NS extraerá energía de la batería o de la red.
Protección contra sobrecarga: Si está habilitado, este ajuste leerá el estado de sobrecarga del inversor del sistema. En caso de sobrecarga, la EV Charging Station NS reducirá su corriente de carga al mínimo y esperará unos 5 segundos. Si la situación de sobrecarga del inversor sigue activa, la EV Charging Station NS dejará de cargar. El proceso de carga del vehículo eléctrico se reanudará un poco después de que haya desaparecido el estado de sobrecarga del inversor.
Si se detectan varias sobrecargas en un determinado periodo de tiempo, la EV Charging Station NS reducirá la corriente de carga un 10 %.
Lo mismo se aplica a los sistemas conectados a la red cuando se supera un límite de corriente de red obligatorio.
Aparecerá una advertencia en VictronConnect o en la EV Charging Station NS si la potencia de carga se reduce o si se interrumpe el proceso de carga.
Límite de corriente de entrada: Muestra el límite de corriente de red obligatorio que se aplica a los sistemas conectados a la red.
Dirección IP: Muestra la dirección IP del dispositivo GX. Pulse sobre la línea “IP Address” (dirección IP) para cambiarla.
ID del portal VRM: Muestra la identificación del portal VRM. Pulse sobre la línea “VRM Portal ID” (identificación del portal VRM) para cambiarla.

Comprobar comunicación: Pulse el botón “CHECK” (comprobar) para comprobar la comunicación entre la EV Charging Station NS y el dispositivo GX con la dirección de IP establecida anteriormente.
Comprobar resultado: Muestra si se ha superado la prueba de comunicación con el dispositivo GX o no.
Si no se supera la prueba de comunicación, compruebe que la dirección IP del GX proporcionada es correcta o use el botón “DISCOVER” (detectar) para buscar un dispositivo GX cercano, como se indica a continuación.

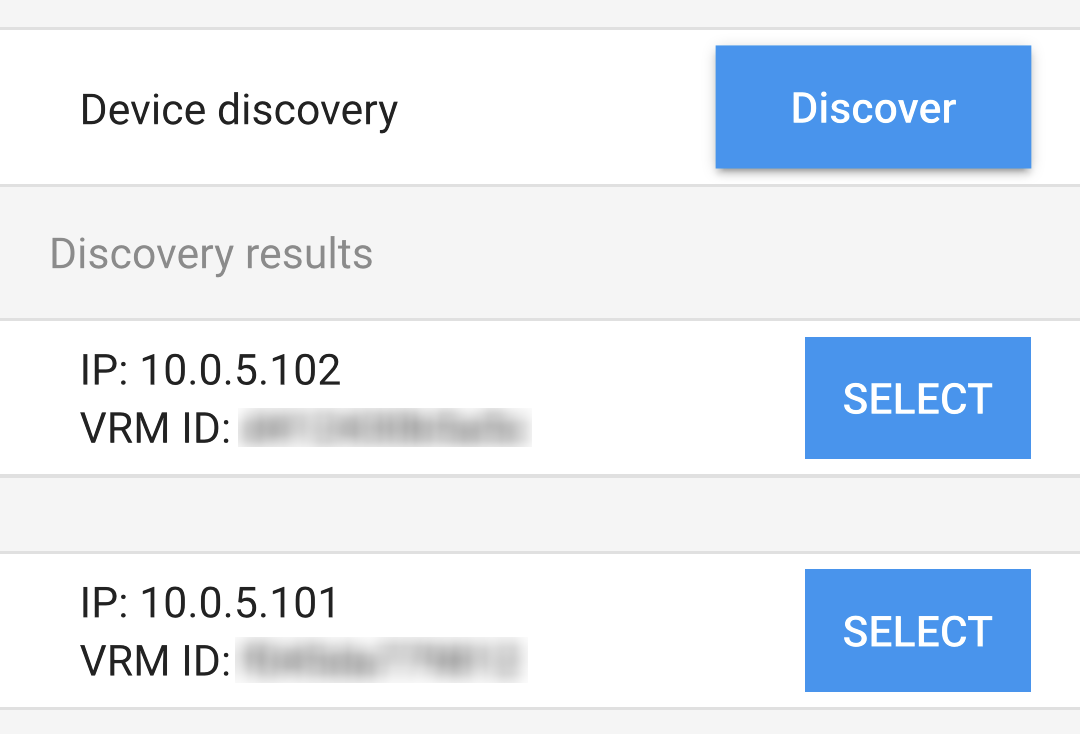

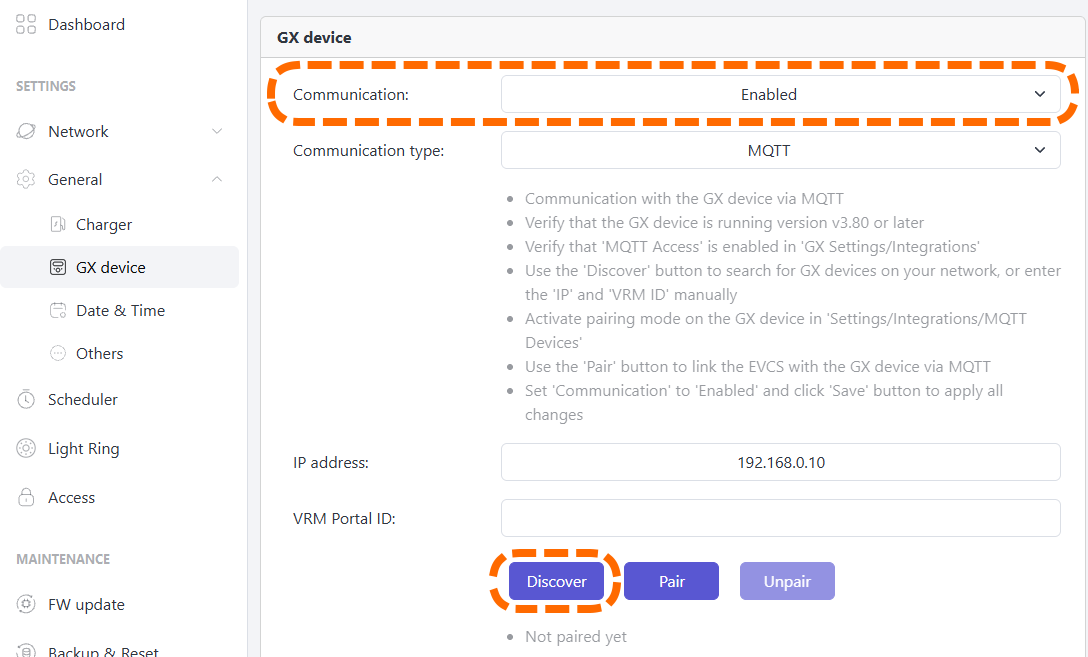

Detección de dispositivos: Pulse el botón “DISCOVER” (detectar) para que la EV Charging Station NS pueda descubrir automáticamente dispositivos GX en la red local.

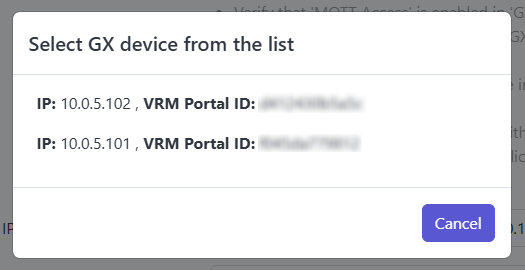

Resultado de la detección: Aparecerán los dispositivos GX detectados por la detección de dispositivos.

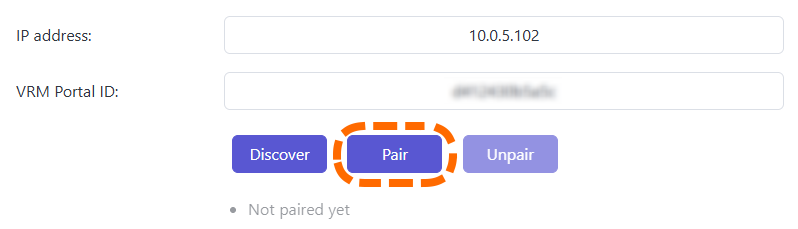

Pulse “ADD” (añadir) para emparejar el dispositivo GX elegido con la EV Charging Station NS. Este pasará a ser el dispositivo GX con el que se comunique la EV Charging Station NS y sus datos se rellanarán en los campos IP Address (dirección IP) y VRM Portal ID (identificación del portal VRM).

Ajustes de Modbus TCP

Los ajustes del servidor Modbus TCP permiten habilitar la lista blanca de IP y añadir direcciones IP de dispositivos GX a ella.

Con la lista blanca habilitada, solo las direcciones IP añadidas podrán comunicarse con el EV Charging Station NS.

Por motivos de seguridad, es muy recomendable habilitar la lista blanca TCP y añadir solo los dispositivos GX que tengan que comunicarse con el EV Charging Station NS. Es posible que este sea un requisito de los operadores de la red de algunos países.

Habilitar la lista blanca de direcciones IP: Habilita o deshabilita la opción de lista blanca de IP.
Añadir IP a la lista blanca: Pulse el botón “ADD” (añadir) para rellenar la lista blanca con direcciones IP de confianza.

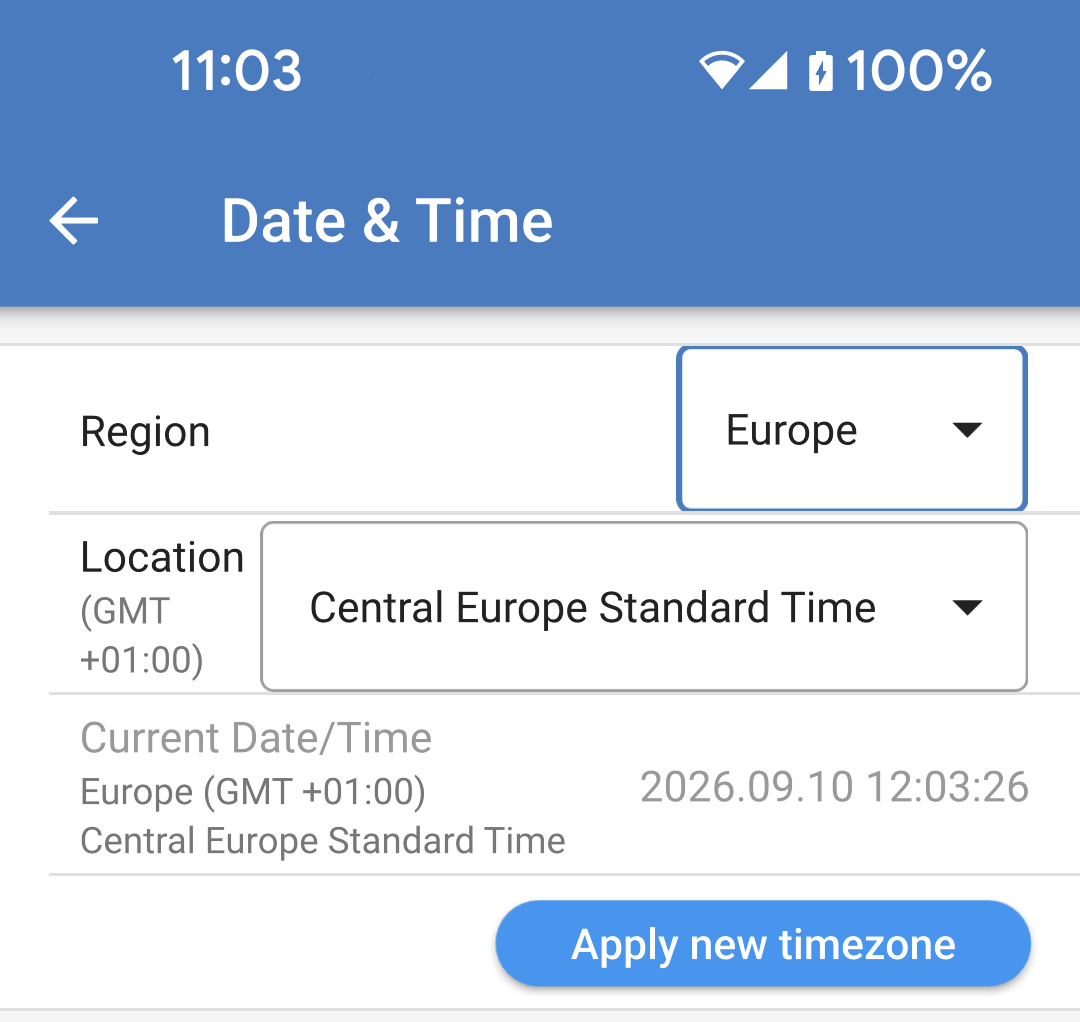

Fecha y hora

Región: Seleccione su huso horario.
Compensación: Si se selecciona región UTC, será necesario introducir la compensación correcta para su huso horario.

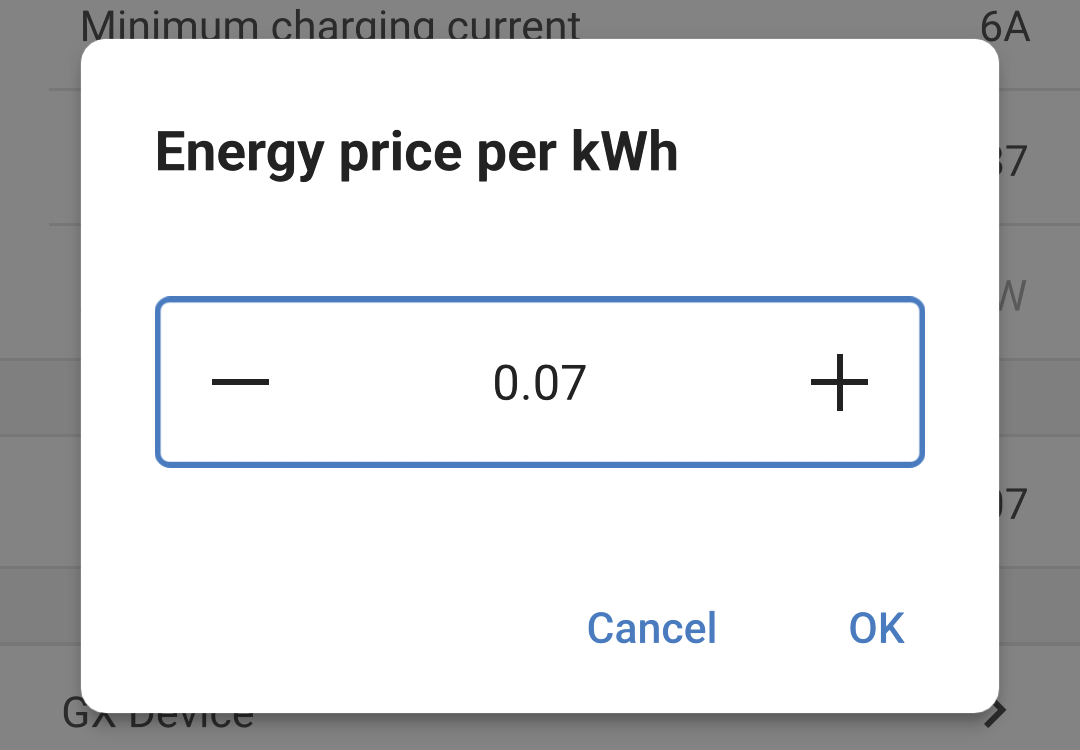

Precio de la electricidad por kWh

Introduzca el precio por kWh de la electricidad importada. Este dato se usará para calcular el ahorro de la sesión.

Reiniciar el sistema

Pulse el botón “REBOOT” (reinicio) para reiniciar la EV Charging Station NS. Seleccione “YES” (sí) en la ventana emergente para confirmar el reinicio.

5.2.7. Planificador

Si el modo de carga se pone en “Programada” desde la página de resumen, la EV Charging Station NS cargará conforme a los programas establecidos en esta sección.

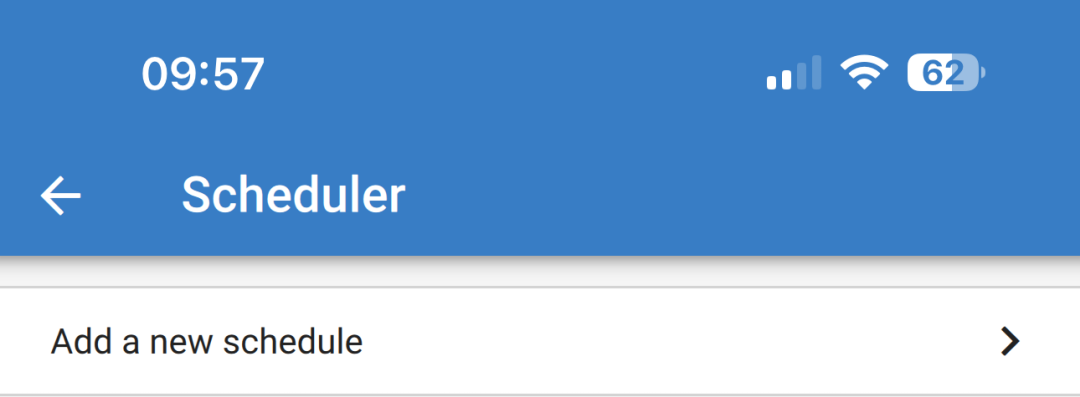

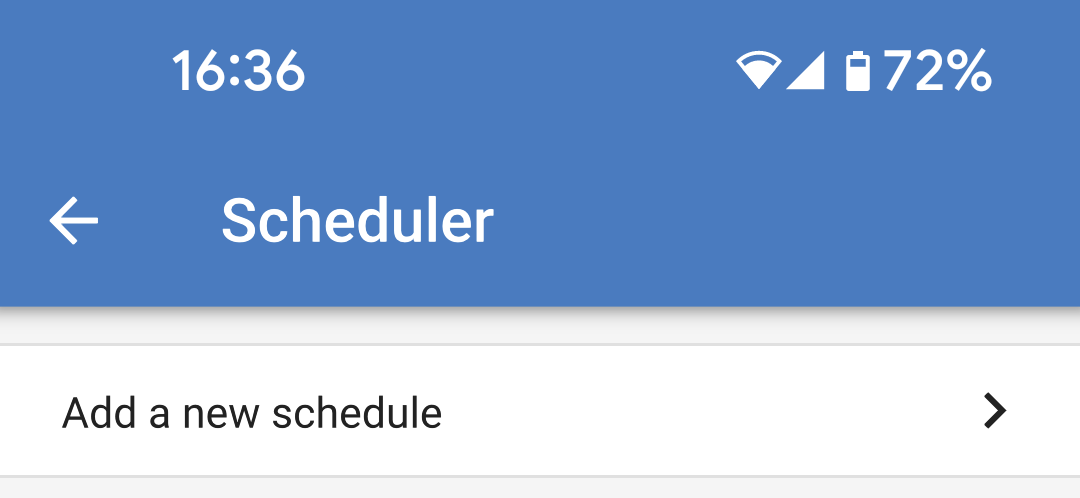

Añadir una nueva programación: Pulse aquí para configurar una nueva programación.

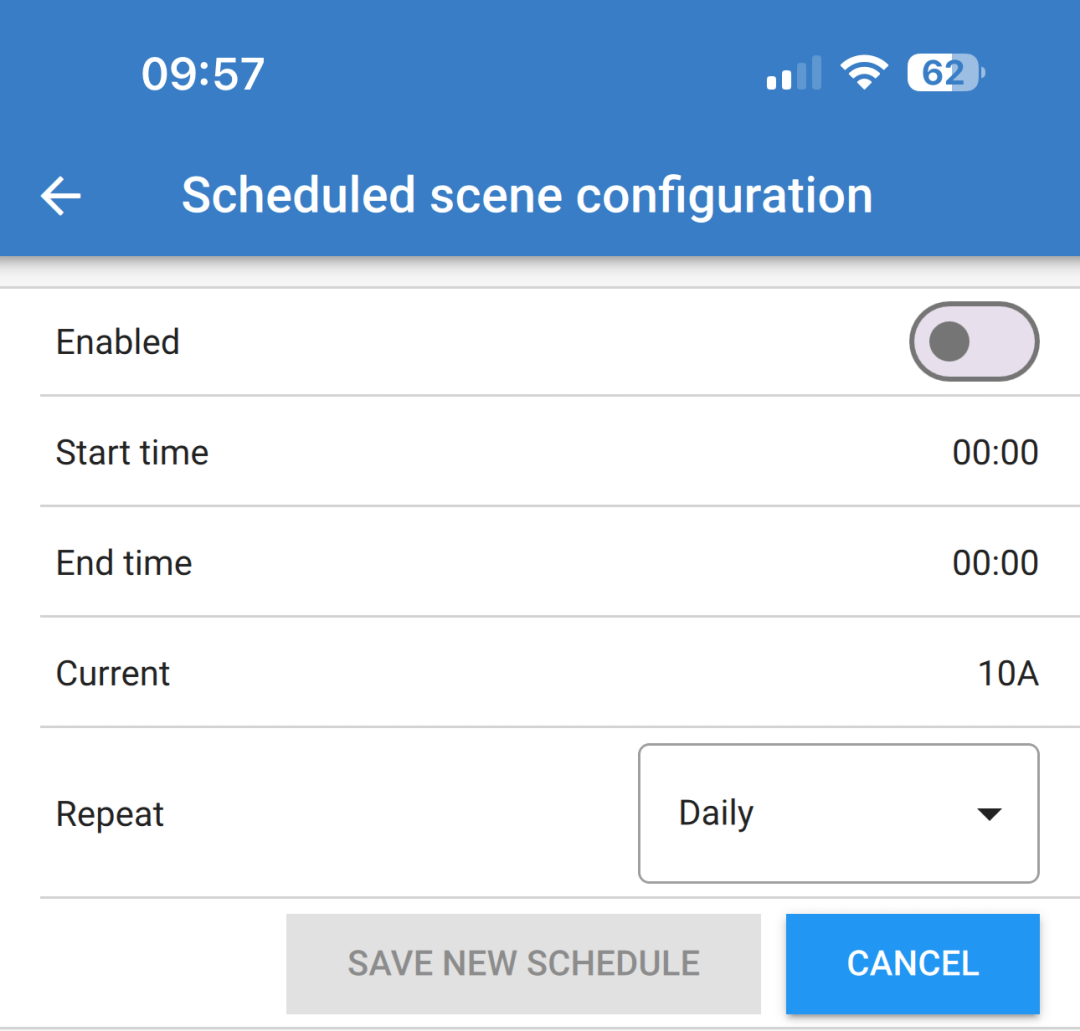

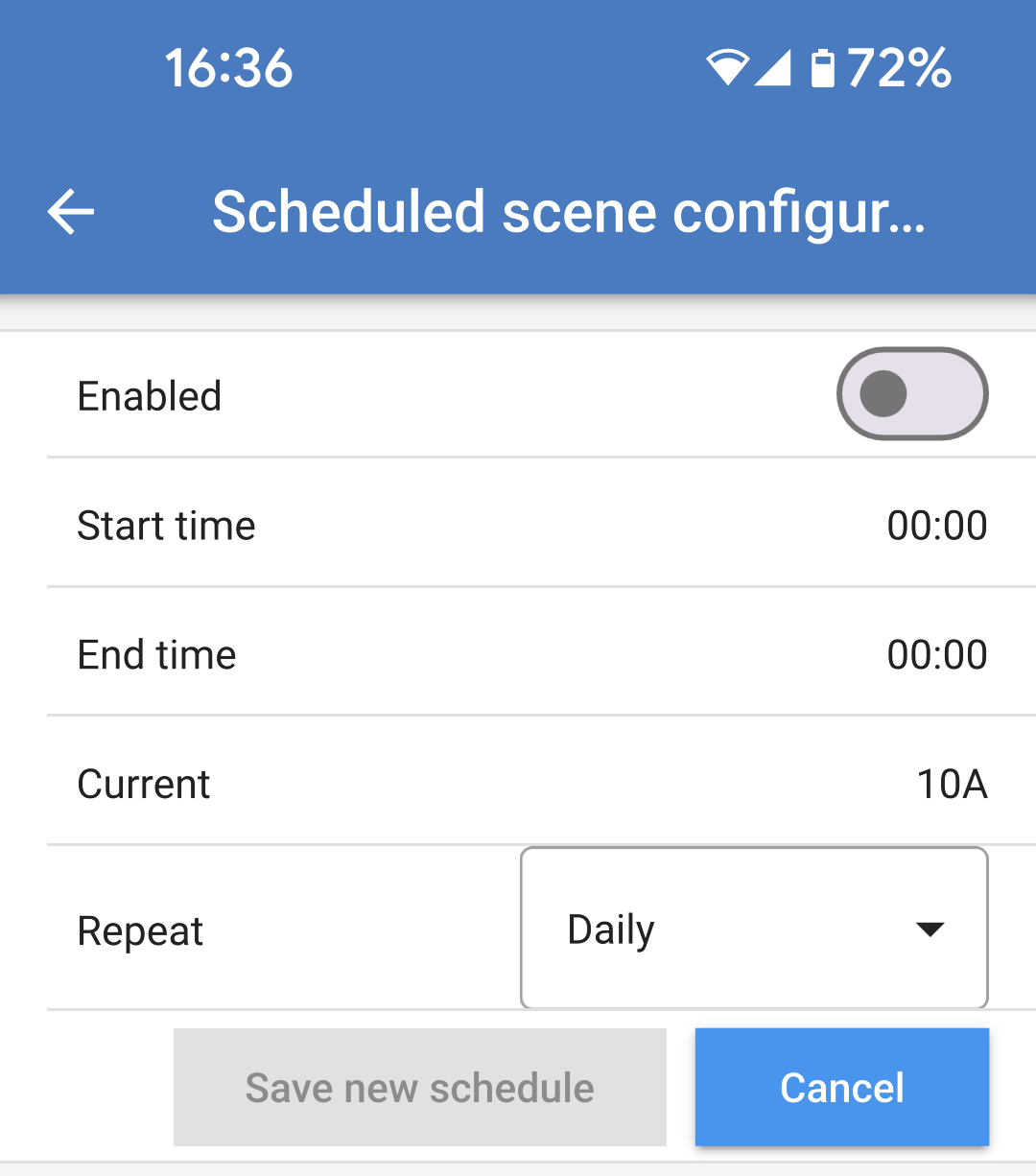

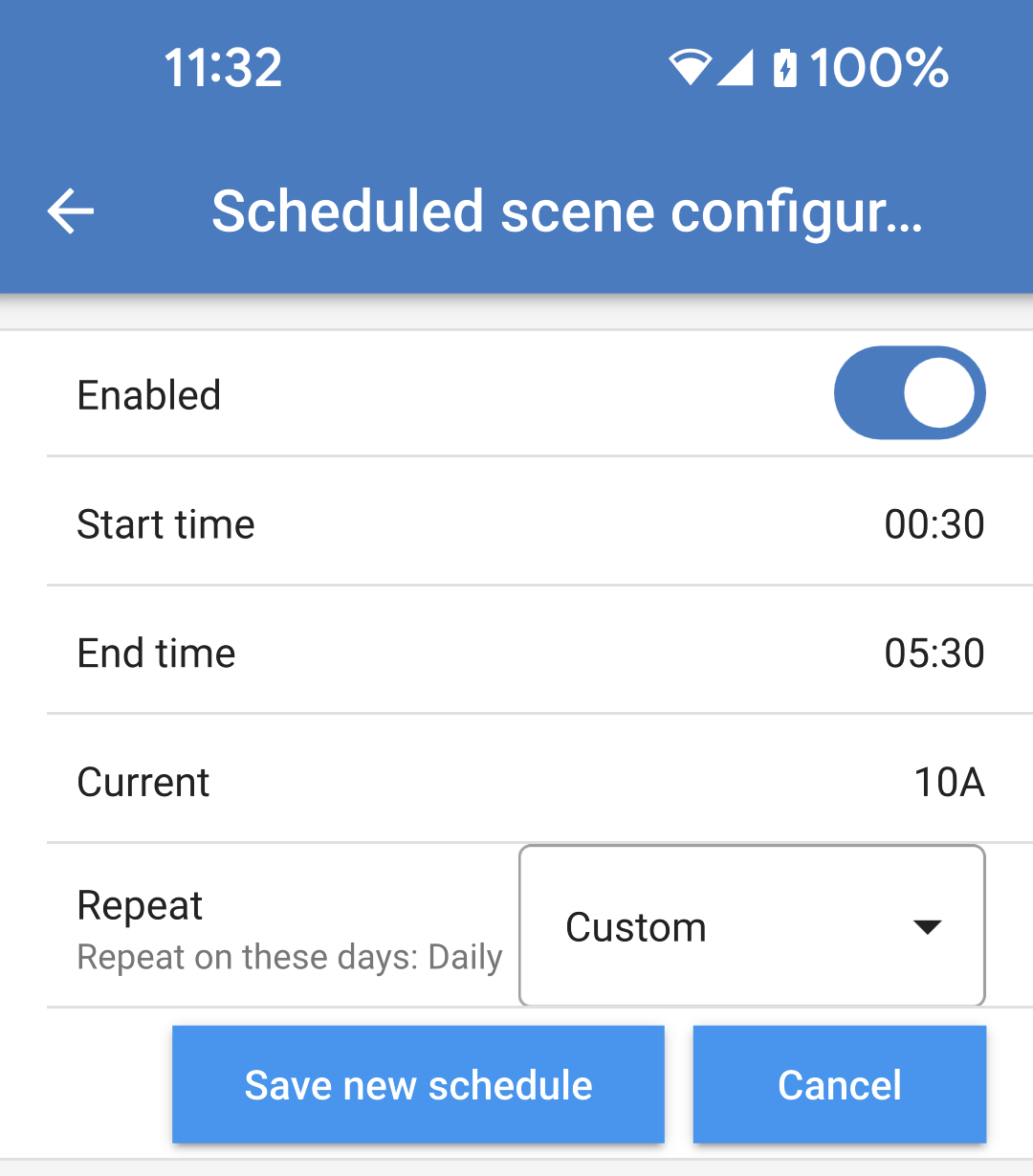

En la página de configuración de escenario programado, se pueden ajustar las siguientes condiciones. Las condiciones de tiempo se expresan en formato de 24 horas.

Habilitar: Conmute el escenario de corriente para habilitarlo o deshabilitarlo.
Hora de arranque: La hora a la que quiere que la EV Charging Station NS empiece el proceso de carga.
Hora final: La hora a la que quiere que la EV Charging Station NS detenga el proceso de carga.
Corriente: La máxima cantidad de corriente para cargar el vehículo eléctrico durante este programa.

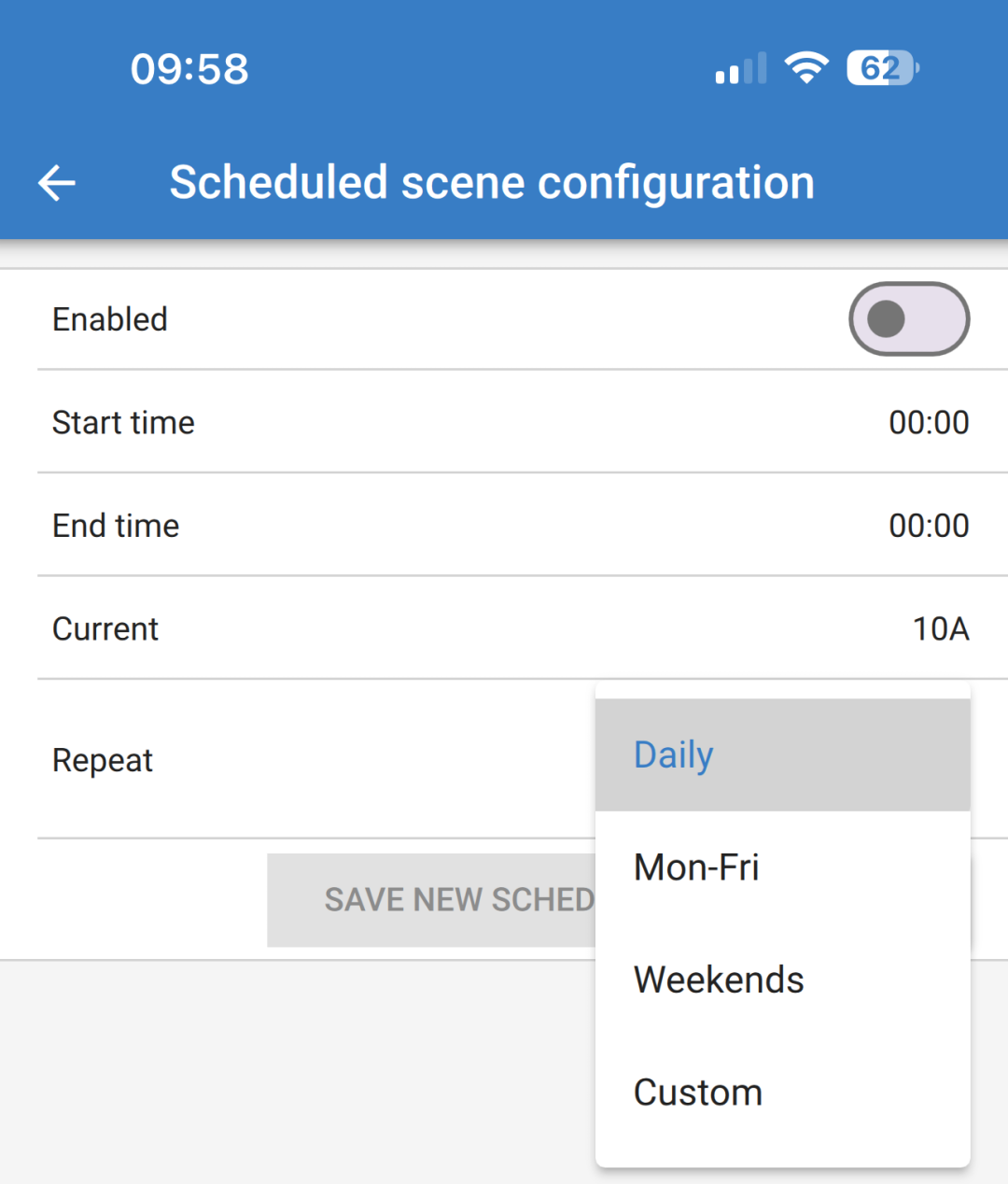

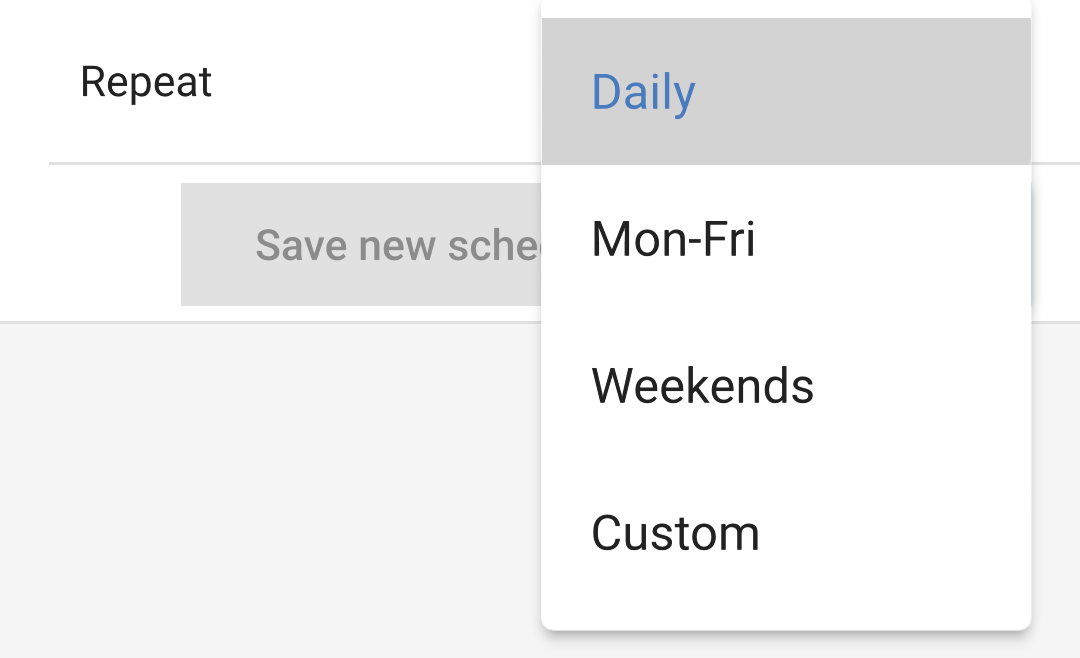

Repetición: Seleccione el menú desplegable para elegir el tipo de patrón de repetición.
- Diario: El programa se repetirá cada día.
- Lunes a viernes: El programa se repetirá solo de lunes a viernes.
- Fines de semana: El programa se repetirá solo los fines de semana: sábado y domingo.
- Personalizado: Se muestra una lista con todos los días de la semana. Seleccione los días de la semana en los que quiere que se aplique este programa.

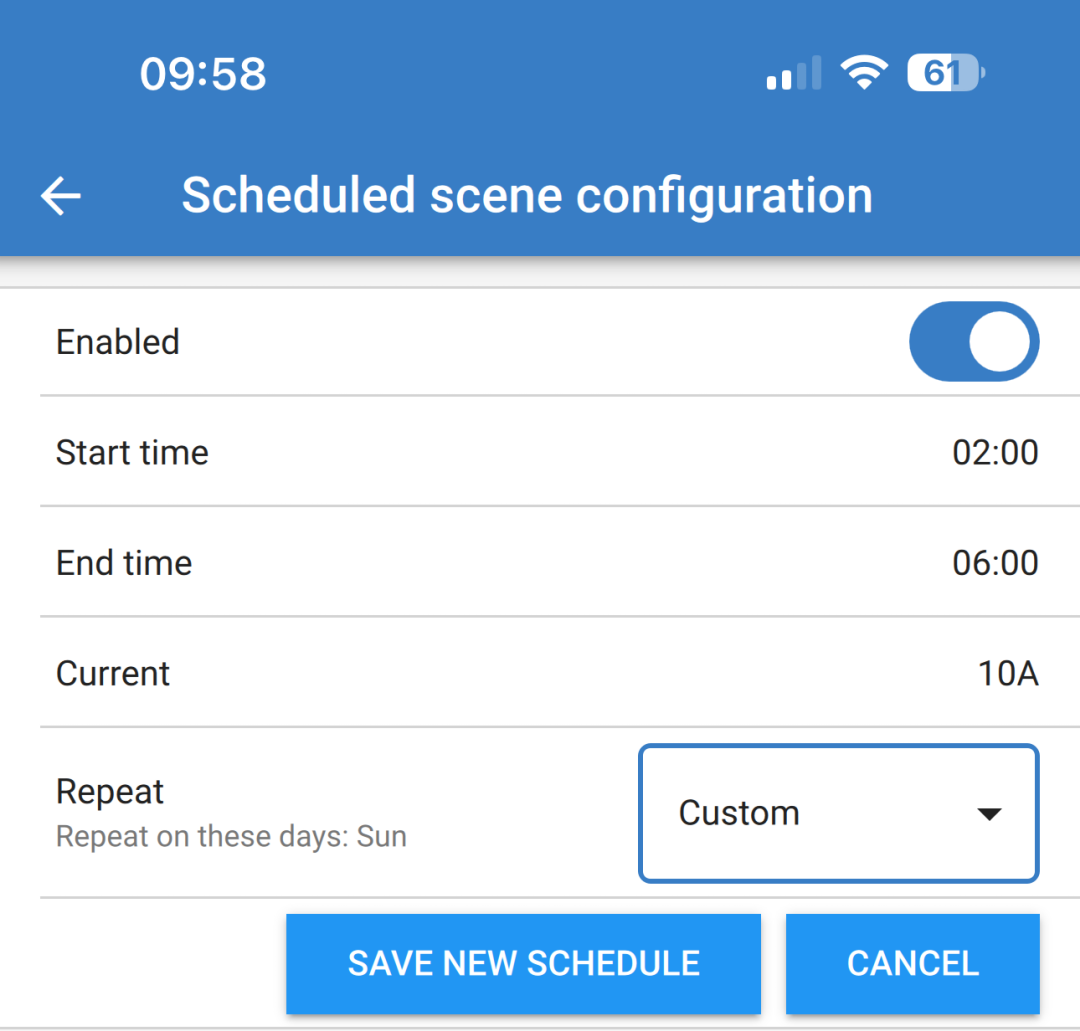

Una vez que haya configurado sus preferencias, pulse el botón “SAVE NEW SCHEDULE” (guardar nueva programación) para añadirlo al planificador o pulse “CANCEL” (cancelar) si no quiere crear el nuevo programa.

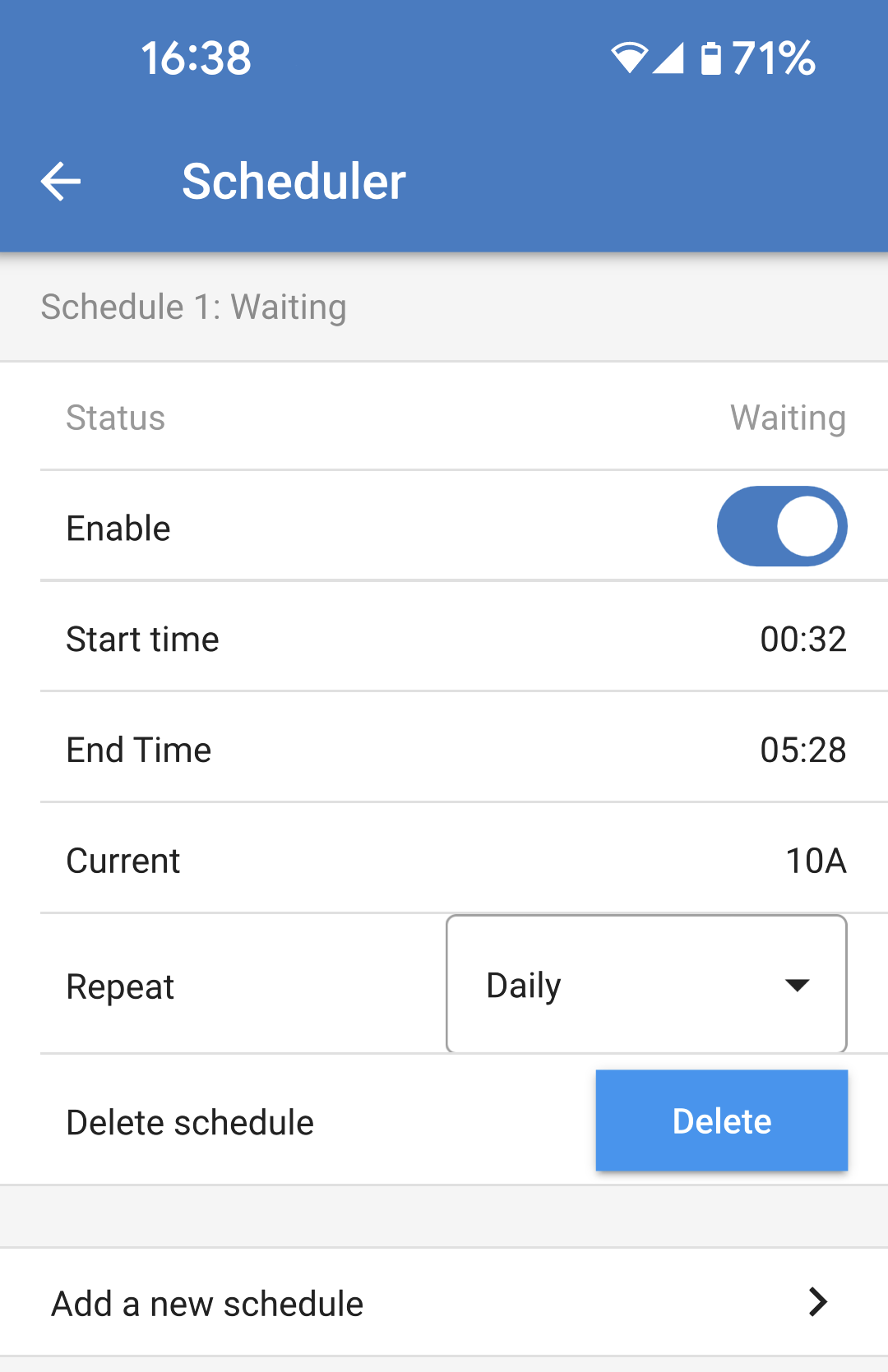

El nuevo programa se añadirá a la lista del planificador. Desde ella, es posible habilitar, deshabilitar, modificar o eliminar cada uno de los programas.

Estado: Muestra el estado del escenario. Si se deshabilita el escenario, no funcionará.
Borrar programación: Pulse el botón “DELETE” (borrar) para borrar la programación. Aparecerá un cuadro para confirmar la eliminación de la programación.
Añadir una nueva programación: Aparecerá debajo de las programaciones existentes y puede seleccionarse para crear una programación adicional.

5.2.8. Anillo de luz

El anillo de luz que rodea la toma del cable de carga de la parte frontal de la EV Charging Station NS permite saber lo que está haciendo de un solo vistazo.

Se puede elegir entre distintos modos de iluminación y ajustes de brillo para representar el estado de la EV Charging Station NS:

Desconectado
Conectado
Esperando el inicio.
Esperando al sol

Estado de carga bajo
Proceso de carga manual
Proceso de carga automático
Cargado

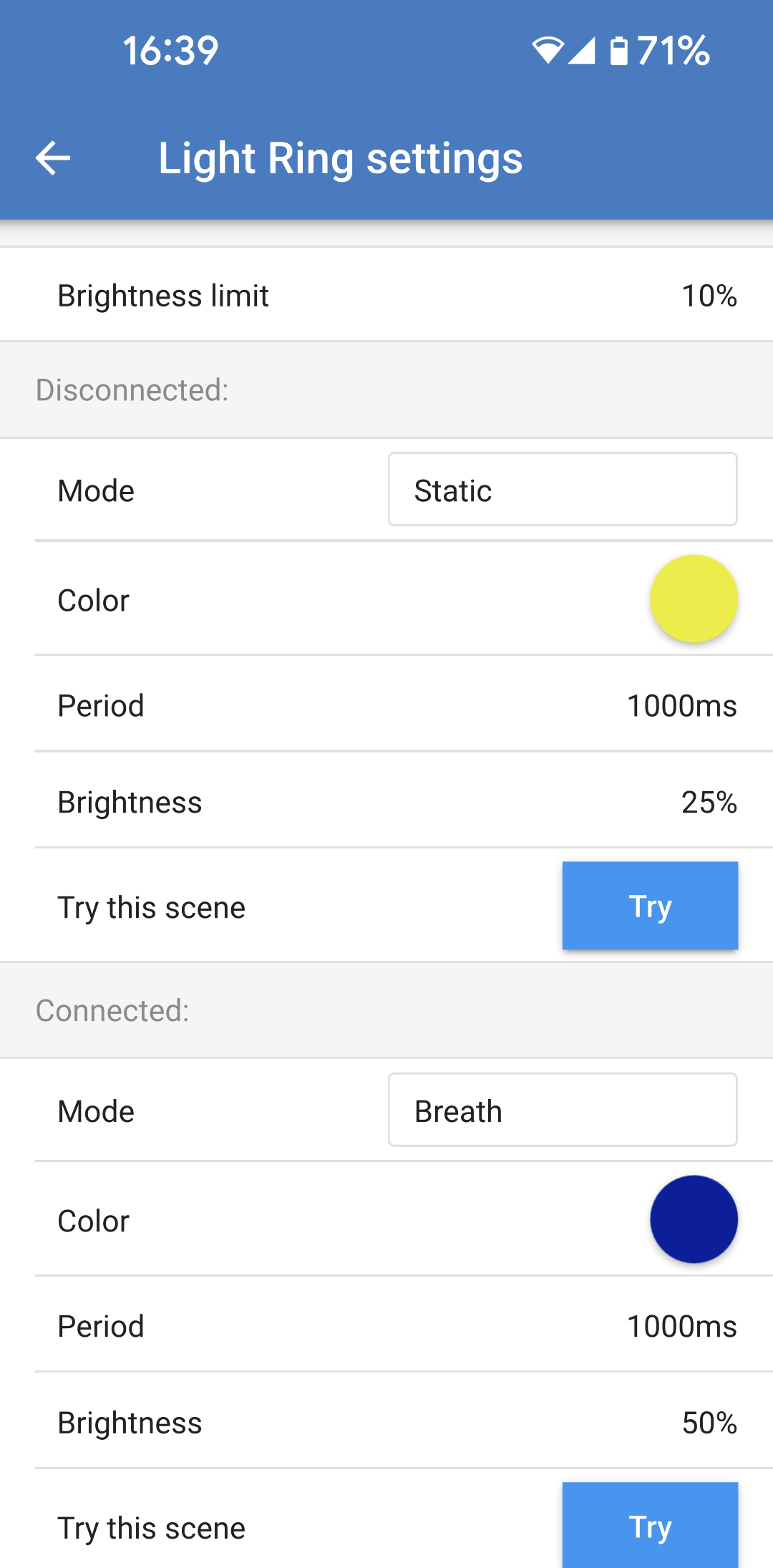

Ajustes del anillo de luz

El anillo de luz de la EV Charging Station NS puede personalizarse para cada uno de sus modos de estado indicados anteriormente.

Modo: Elija el comportamiento o el patrón que ha de mostrar el anillo de luz:
- Estático
- Parpadeo
- Respiración
- Progresión de color
- Progresión de color inversa
- Progresión de color retroceso
- Progresión de color retroceso inversa
- Progresión de color aleatoria
Color: Elija un color del selector de colores o introduzca valores concretos de RGB.
Periodo: Indique durante cuánto tiempo se mostrará el modo.
Brillo: Ajuste el brillo del anillo de LED para este modo entre 0 % y 100 %.
Probar este escenario: Pulse el botón “TRY” (probar) para probar si un determinado escenario de color y brillo es adecuado.

5.2.9. Acceso

Credenciales de acceso web

La página de credenciales de acceso web le permite cambiar las credenciales de acceso a la página web de la EV Charging Station NS.

Por motivos de seguridad, es muy recomendable cambiar las credenciales predeterminadas.

Usuario: Nombre de usuario
Contraseña: Elija una contraseña segura adecuada para impedir el acceso no autorizado a la EV Charging Station NS.

5.2.10. Restablecimiento de los valores de fábrica

Es posible restablecer los ajustes predeterminados de la EV Charging Station NS a través de VictronConnect. Este proceso restablecerá los valores predeterminados de todos los ajustes y será necesario volver a realizar la configuración inicial (véase el capítulo de Configuración para más información).

Para ir a la opción de Restablecimiento de los valores predeterminados, pulse sobre el icono de los tres puntos verticales de la página de Configuración y pulse sobre Restablecimiento de los valores predeterminados.

Aparecerá una ventana de confirmación con el texto “Restore device?” (¿Restablecer el dispositivo?) Pulse “YES” (sí) para proceder con el restablecimiento de los valores predeterminados.

5.3. Instalación, configuración y operación del dispositivo GX

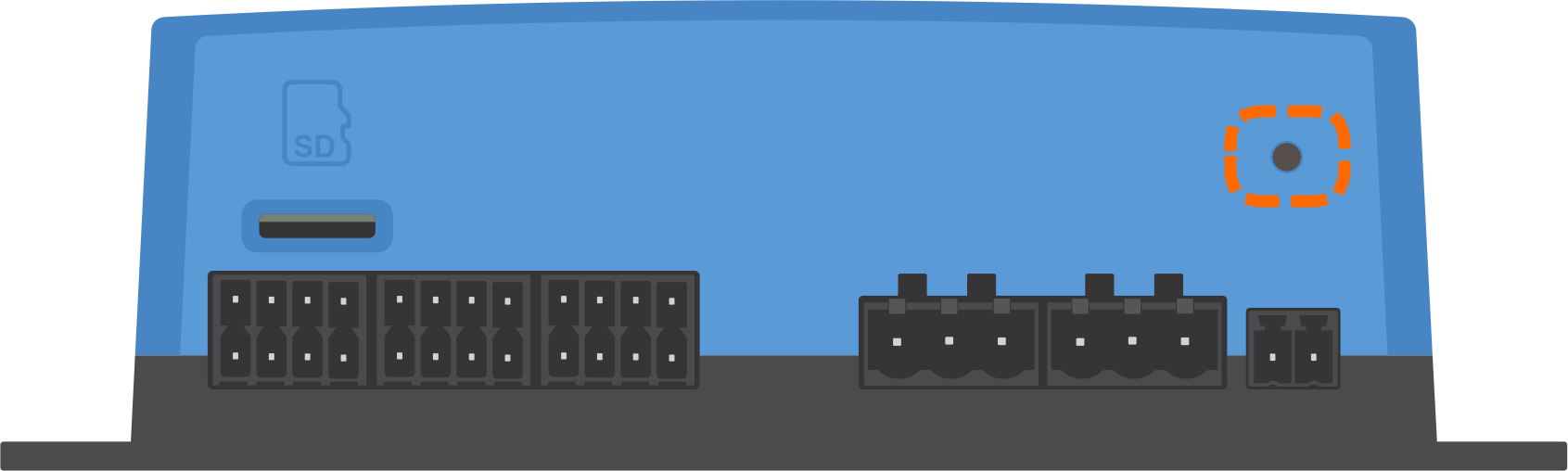

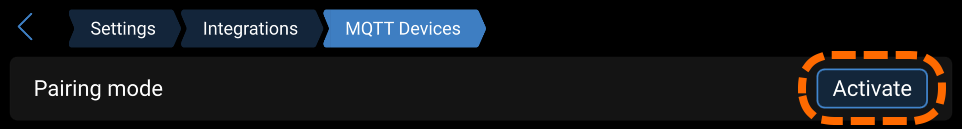

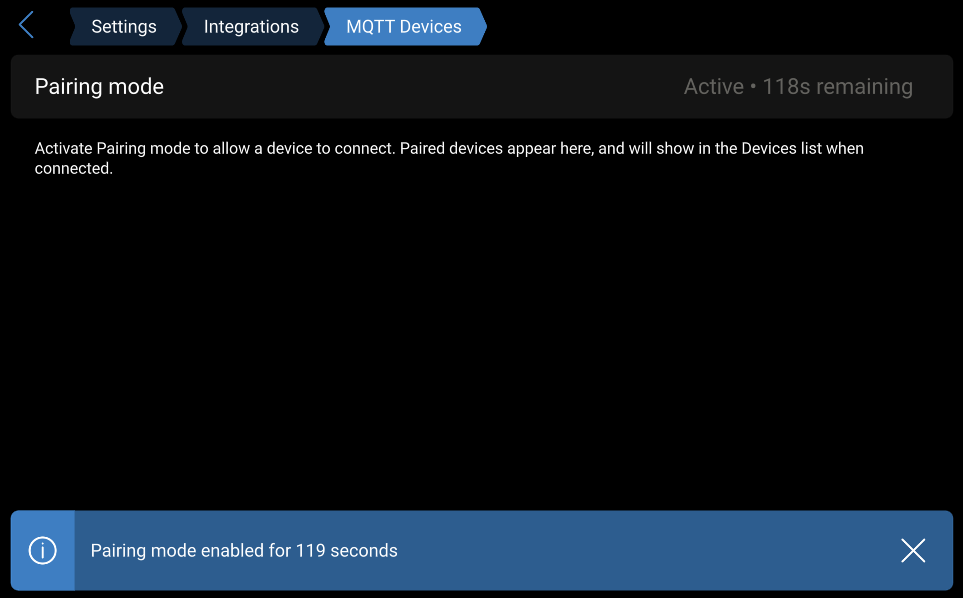

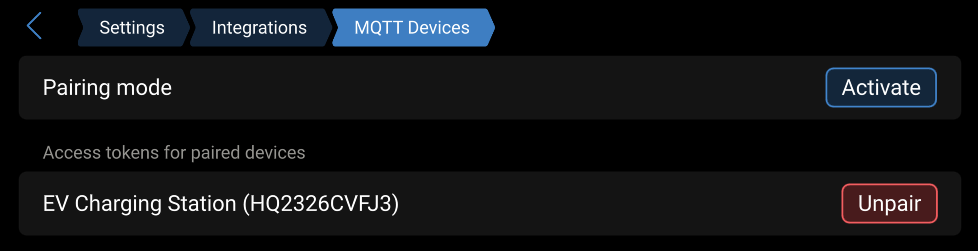

5.3.1. Activación de Modbus TCP

La EV Charging Station NS se comunica con el dispositivo GX mediante Modbus TCP. Es imprescindible activarlo antes en el dispositivo GX.

En el dispositivo GX vaya a Ajustes → Servicios → Modbus TCP y habilite Modbus TCP.

Active la estación de carga en el menú Modbus TCP/UDP

Este paso solo es necesario si se trata de un EV Charging Station NS que aún no se ha conectado al dispositivo GX Y el dispositivo GX tiene una versión de firmware 3.12 o posterior.

Para los dispositivos que estuvieran conectados al dispositivo GX antes de la actualización del firmware del GX a Venus OS 3.12, este paso no es necesario. Estas unidades se activan automáticamente.

En el dispositivo GX, vaya a Ajustes → Modbus TCP/UDP → Dispositivos detectados y active la EVCS.

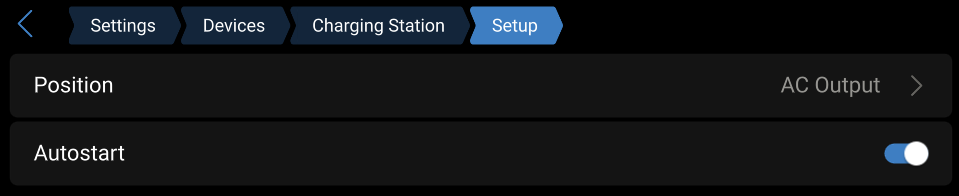

5.3.2. Menú de configuración y opciones

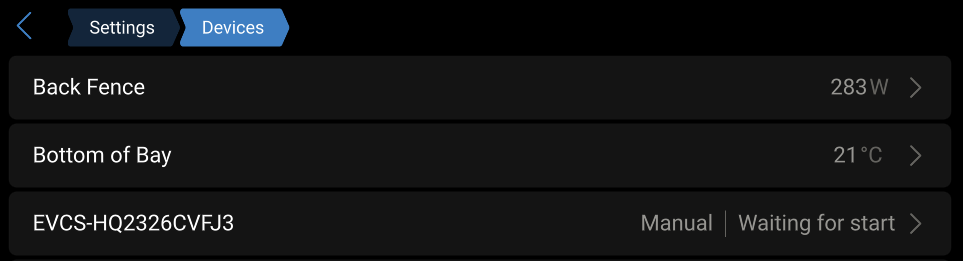

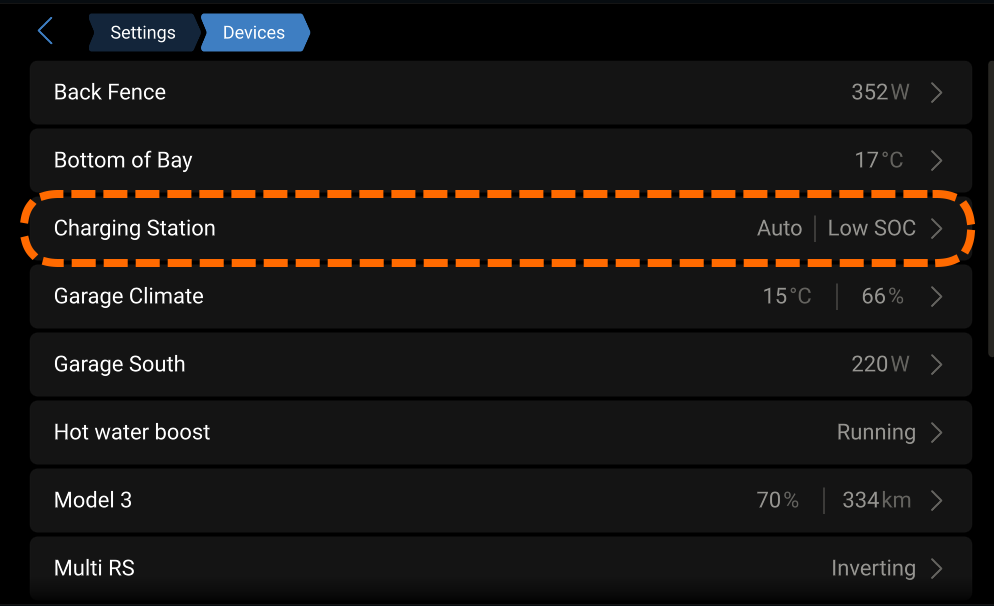

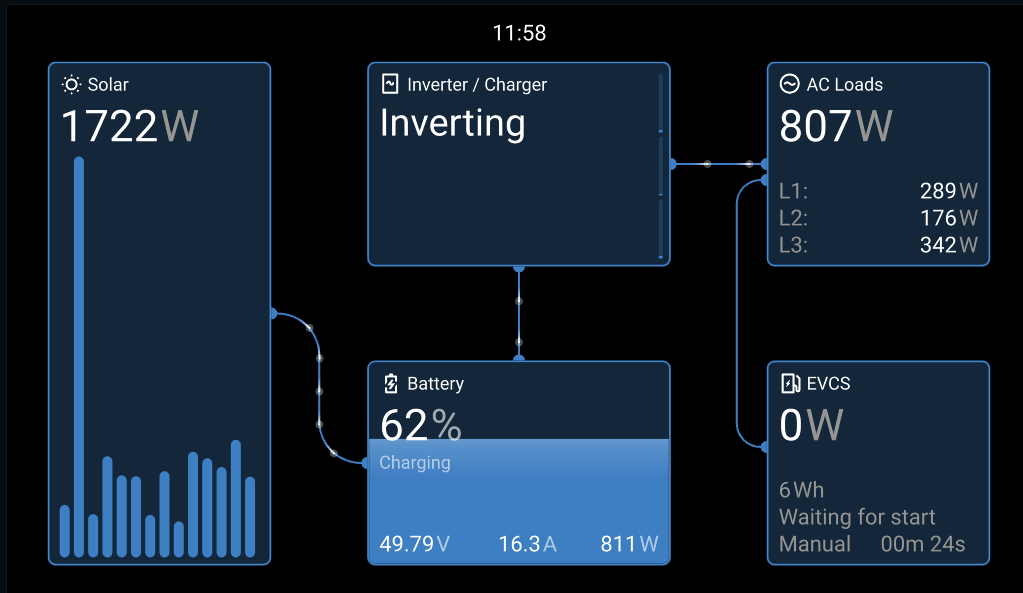

Una vez que se haya activado Modbus TCP, la estación de carga aparecerá en la lista de dispositivos y mostrará el modo actual y el estado del proceso de carga.

Seleccione y resalte la estación de carga y pulse la barra de espacio o el cursor derecho para entrar en el siguiente menú y, una vez en el elemento del menú de configuración, pulse la barra de espacio otra vez para entrar en el menú de configuración. Puede consultar el significado de las opciones disponibles en Configuración de la EV Charging Station y en el apartado de Descripción.

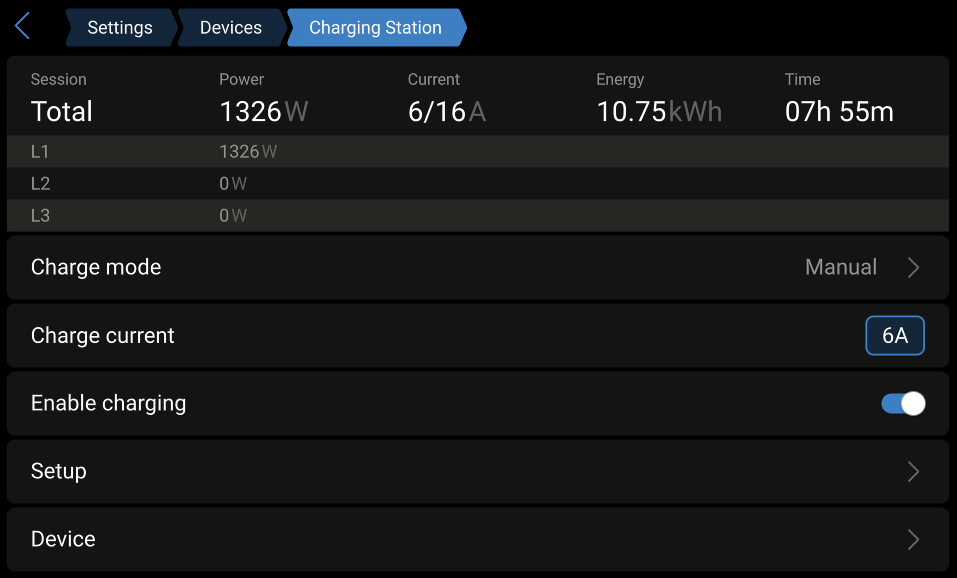

5.3.3. Resumen y menú del dispositivo

El menú de resumen cuenta con un botón para activar (arrancar) la carga en modo manual y presenta la siguiente información sobre el estado:

Corriente de carga actual: La corriente de carga en A

Energía total: Energía total de todas las fases

L1..L3: La energía de cada una de las fases

Tiempo de carga: El tiempo de carga por sesión.

Energía cargada: La energía cargada por sesión.

Si se desplaza a la parte inferior del menú, verá el menú de Configuración y dispositivo. Véase el apartado de Menú de configuración y opciones para más información.

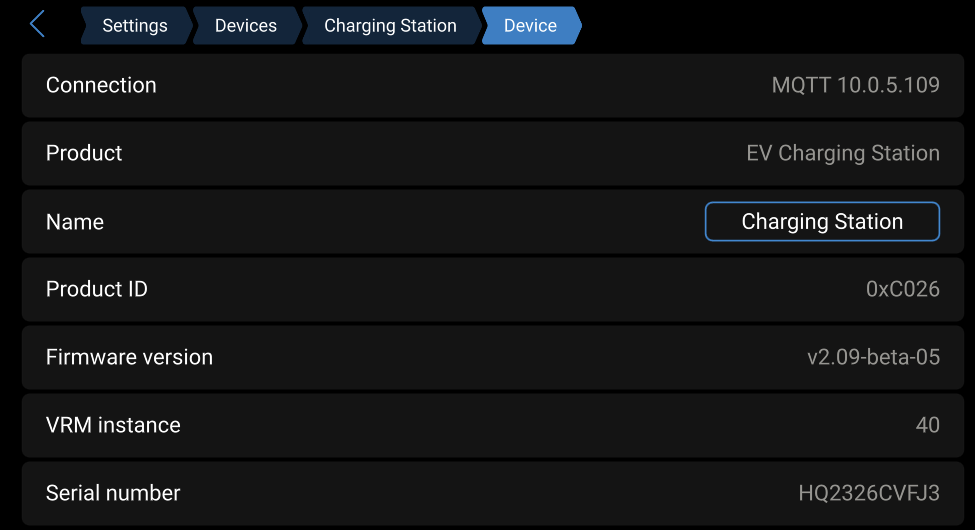

El último elemento del menú es el menú del dispositivo, que ofrece información adicional sobre el dispositivo como el tipo de conexión, la identificación del producto, la instancia VRM, la versión de firmware y el número de serie. También es posible crear un nombre personalizado para la estación de carga.

5.4. Actualizaciones de firmware

El firmware de la estación de carga EVCS puede actualizarse manualmente a través de la interfaz web, o a distancia mediante VRM: Actualización de firmware a distancia.

La forma más sencilla de actualizar el firmware de la EVCS es a través de la opción de Actualización de firmware a distancia de VRM. Puede realizar la actualización automáticamente con solo pulsar un botón, o manualmente si lo prefiere. Siga estas instrucciones paso a paso para saber exactamente cómo hacerlo. Tenga en cuenta que para ello se necesita un dispositivo GX conectado al portal VRM.

Para actualizar el firmware manualmente a través de la interfaz web, siga los siguientes pasos:

Descargue la última versión de firmware de Victron Professional
Asegúrese de que tiene el archivo de firmware correcto. Para el modelo EVCS con pantalla, seleccione el archivo de firmware que contiene “C025” en el nombre. Para el modelo EVCS NS, seleccione el archivo de firmware que contiene “C026” en el nombre.
Abra la interfaz web
Pulse sobre la pestaña Backup & FW (Copia de seguridad y firmware)
Pulse el botón Open (Abrir) y vaya a la ubicación en la que está guardado el archivo de firmware facilitado.
Seleccione el archivo de firmware (*.evcsup)
Pulse Actualizar para iniciar el proceso de actualización
Después de una actualización correcta, la estación de carga se reiniciará y volverá a aparecer la página principal. Se conservarán todos los ajustes anteriores.

5.5. Restablecimiento de los valores de fábrica y recuperación de la contraseña

Nota

El restablecimiento de los valores predeterminados de fábrica restablece todos los ajustes del sistema a los valores predeterminados. Es necesario volver a realizar la Configuración inicial.

Esto puede evitarse mediante un restablecimiento parcial, que solo restablecerá el código PIN del Bluetooth y la contraseña de administrador. No obstante, esta opción solo está disponible mediante el método del botón DEF.

En caso de que se pierda la contraseña, se puede recuperar la inicial de distintas formas:

Restableciendo los valores de fábrica desde la interfaz web:

Pulse sobre el botón de Settings (ajustes).
Pulse sobre el botón de Backup & FW (Copia de seguridad y firmware)
Pulse sobre Restableciendo los valores de fábrica.
Ejecute la Configuración inicial de nuevo.

Procedimiento para restablecer los valores de fábrica a través de VictronConnect:

Abra VictronConnect y pulse sobre la estación de carga en la lista de dispositivos.
Pulse sobre el icono del engranaje de la esquina superior derecha de la pantalla de Estado.
En la página de Configuración, pulse sobre el icono de los tres puntos verticales y seleccione Restablecer los valores de fábrica.
Aparecerá una advertencia indicando que todos los ajustes volverán a los valores predeterminados. Pulse "YES" (sí) para restablecer los valores predeterminados de fábrica.
Ejecute la Configuración inicial de nuevo.

Restablecimiento parcial y completo de los valores predeterminados de fábrica con el botón DEF del interior del dispositivo:

Aviso

El procedimiento descrito a continuación solo debe realizarlo personal cualificado ya que es necesario que la EV Charging Station NS tenga alimentación. Trabajar con alta tensión es muy peligroso y puede tener consecuencias fatales si no se hace correctamente.

Restablecimiento parcial
El restablecimiento parcial tan solo restablece la contraseña de administrador y el código PIN del Bluetooth, manteniendo todos los demás ajustes.

Abra la unidad retirando la placa trasera. Tenga cuidado de no tocar las piezas de alta corriente del interior de la unidad. Únicamente la zona que rodea el botón DEF es segura.
Para realizar un restablecimiento parcial, presione el botón DEF (puede ver la ubicación en la imagen de Instalación de la estación de carga de vehículos eléctricos mediante la interfaz web) durante más de 5 segundos pero menos de 15.
Tras soltar el botón DEF, el anillo de luz RGB empezará a parpadear en verde rápidamente para indicar que el restablecimiento parcial está en curso.
Tenga en cuenta que si su dispositivo móvil estaba correctamente emparejado antes de restablecer el código PIN, sigue siendo posible conectarse a la EVCS a través de VictronConnect, siempre que no se desempareje. Todos los demás dispositivos deben emparejarse con el código PIN predeterminado según se describe en la sección Instalación, configuración y funcionamiento de VictronConnect.
Si ha iniciado sesión en la interfaz web con un navegador antes del restablecimiento parcial, el restablecimiento de la contraseña de administrador de esa conexión no tendrá efecto hasta que cierre sesión en la interfaz web. Todos los demás dispositivos necesitan la contraseña predeterminada impresa en un adhesivo situado en el interior del dispositivo, hasta que se asigne una nueva contraseña. Para más información, véase Menú Access (acceso).
Coloque la placa trasera en el dispositivo y apriete los tornillos.
Asigne una nueva contraseña de administrador. Para más información, véase Menú Access (acceso).

Restablecimiento completo

Abra la unidad retirando la placa trasera. Tenga cuidado de no tocar las piezas de alta corriente del interior de la unidad. Únicamente la zona que rodea el botón DEF es segura.
Para realizar un restablecimiento completo, pulse el botón DEF (puede ver la ubicación en la imagen de Instalación de la estación de carga de vehículos eléctricos mediante la interfaz web) durante más de 15 segundos hasta que el anillo de luz RGB empiece a parpadear en azul rápidamente para indicar que el restablecimiento completo está en curso. A continuación, suelte el botón.
Coloque la placa trasera en el dispositivo y apriete los tornillos.
Ejecute la Configuración inicial de nuevo.

5.6. Mantenimiento

La EV Charging Station NS no necesita un mantenimiento específico.

Manual - EV Charging Station NS
