5. Installation, configuration et fonctionnement

Dans cette section:

5.1. Première configuration via VictronConnect

La configuration initiale est nécessaire lorsque l’EVCS est neuve et n’a pas encore été configurée ou après une réinitialisation aux paramètres d’usine.

Préparation

Ouvrez VictronConnect et trouvez l’entrée de votre EVCS (EVCS-HQXXXXXXXXX).
Si le couplage a réussi, la page d’état s’affiche ; ignorez l’avertissement pour l’instant (l’utilisation de l’EVCS n’est pas encore possible) et appuyez sur l’icône d’engrenage en haut à droite pour ouvrir la page Paramètres afin d’effectuer la configuration initiale.

Étape 1 sur 3 : Configuration de l’accès WiFi

L’un des paramètres suivants doit être modifié pour terminer la première configuration et commencer à utiliser la station de charge pour véhicule électrique :

Confirmez le mode WiFi du point d’accès (l’EVCS fournit son propre point d’accès) - tous les paramètres nécessaires sont déjà préremplis. Le mot de passe du point d’accès figure sur l’autocollant qui se trouve à l’intérieur de l’EVCS.
Vous pouvez également choisir le mode Station pour connecter l’EVCS à votre réseau/routeur local. Si vous connaissez déjà le nom du réseau (SSID), vous pouvez le saisir manuellement. Sinon, appuyez sur SCAN (rechercher) pour trouver les réseaux à proximité, sélectionnez le réseau de votre choix et saisissez le mot de passe d’accès.

Étape 2 sur 3 : Modification des identifiants d’accès web

Cette étape est nécessaire pour garantir un accès sécurisé à l’interface web. Le nom d’utilisateur par défaut est « admin ». Le mot de passe par défaut figure sur l’autocollant qui se trouve à l’intérieur de l’EVCS. Nous vous recommandons de définir votre propre mot de passe et votre propre nom d’utilisateur.

Étape 3 sur 3 : Réglage du courant de charge maximal

Réglez le courant de charge maximal avec lequel l’EVCS est autorisé à charger (plage : 10 A - 32 A).

5.2. Installation, configuration et fonctionnement de VictronConnect

5.2.1. Configuration

Les étapes suivantes sont nécessaires pour se connecter avec succès à la EV Charging Station NS via Bluetooth et VictronConnect :

Assurez-vous que la fonction Bluetooth est activée dans votre EVCS.
Astuce
Si le Bluetooth est désactivé, voir le chapitre Menu Réseaux pour plus de détails sur l’activation du Bluetooth.
Téléchargez et installez l’application VictronConnect depuis l’App Store ou Google Play.
Ouvrez VictronConnect et faites défiler la liste des appareils pour trouver l’EVCS.
Appuyez sur celui-ci pour ouvrir la boîte de dialogue de couplage. Saisissez le code de couplage, qui est un numéro unique figurant sur un autocollant à l’intérieur du boîtier.
Si le couplage a réussi, la page de vue générale de l’EVCS s’affiche.

5.2.2. Page de vue générale

La page de vue générale fournit des informations sur l’état de charge et des commandes permettant de démarrer/arrêter la charge ou de modifier le mode et le courant de charge. En outre, les valeurs de charge réelles et les statistiques de la session peuvent être consultées.

Commandes :

Démarrer/arrêter : permet de démarrer ou d’arrêter la charge en mode manuel.
Notez qu’après avoir appuyé sur le bouton d’arrêt, le courant de charge est d’abord réduit au minimum et ce n’est qu’ensuite que le contacteur s’ouvre (après un délai de 2 secondes).
Mode de charge : permet de changer le mode de charge en manuel, automatique ou programmé.
Courant de charge : réglez le courant de charge (plage : 6-32 A, en fonction du courant de charge minimal et maximal défini sur la page Paramètres généraux ou sur l’interface web).

Valeurs de charge réelles :

Courant : le courant de charge.
Puissance : puissance de charge ; dans le cas d’une alimentation multiphasée, toutes les phases sont combinées.

Statistiques de la session :

Durée de la session : durée de la session de charge actuelle.
Énergie de la session : énergie totale chargée lors de cette session.
Coût de la session : le coût de la session (en cas de charge depuis le réseau) dépend du prix de l’énergie par kWh défini dans les paramètres de l’EVCS, voir le chapitre Configuration de la EV Charging Station.
Économies de coûts de la session : économies de coûts réalisées sur la base de l’énergie chargée à partir du système photovoltaïque et dépendant du prix de l’énergie par kWh défini dans les paramètres de l’EVCS.
Énergie totale : énergie totale chargée depuis l’installation initiale.

5.2.3. Page Paramètres

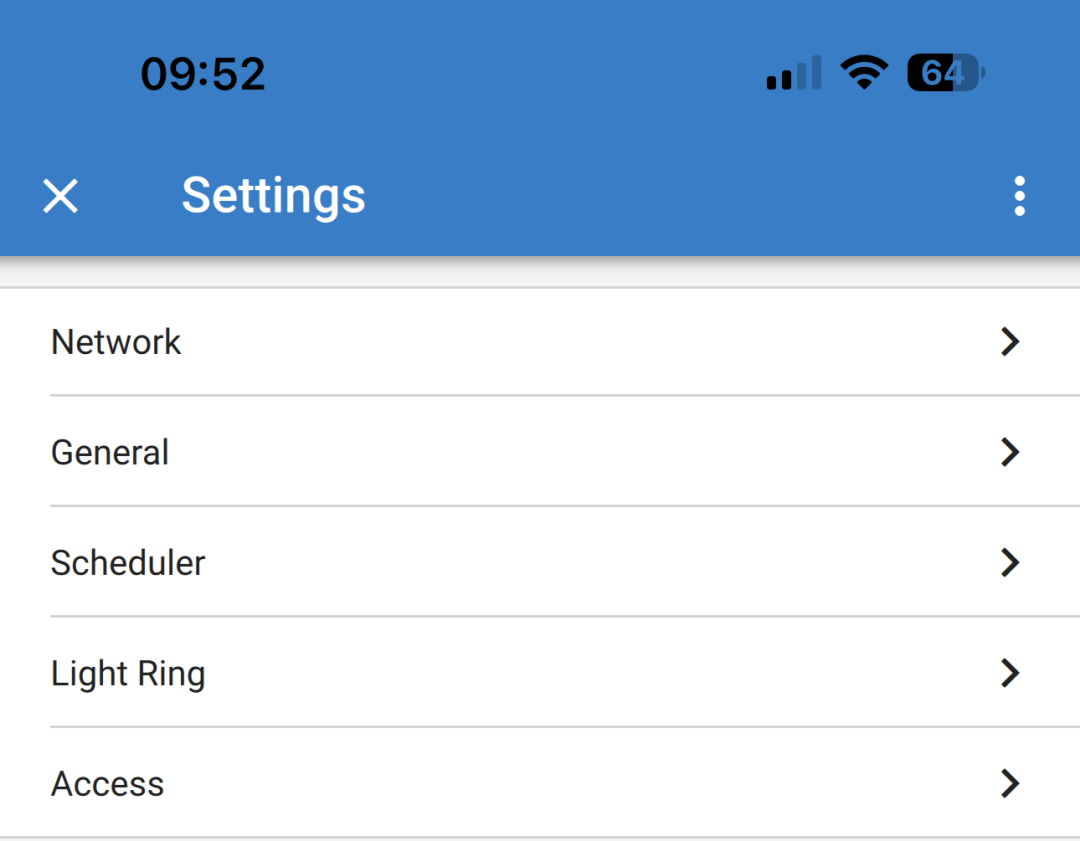

Le menu Paramètres est accessible en appuyant sur l’icône d’engrenage en haut à droite de la page Aperçu.

Les options de menu suivantes sont disponibles :

Réseau : permet de modifier les paramètres réseau.
Généralités : permet de régler les paramètres du chargeur.
Programmateur : permet de configurer les programmes de charge.
Anneau lumineux : permet de configurer le comportement de l’anneau lumineux.
Accès : permet de définir les identifiants d’accès web.

Les paramètres sont similaires à ceux détaillés dans le menu Réseaux et le chapitre Configuration de la station de charge pour véhicule électrique, à l’exception de l’option permettant de redémarrer le système si nécessaire.

Appuyez sur les trois points verticaux dans le coin supérieur droit de la page Paramètres pour effectuer les actions suivantes :

Importer les paramètres d’un fichier : permet d’importer des paramètres précédemment enregistrés à partir d’un fichier de la bibliothèque des paramètres.
Enregistrer les paramètres dans un fichier : permet d’enregistrer les paramètres actuels dans un fichier qui sera stocké dans la bibliothèque des paramètres. Ce fichier peut être utilisé comme sauvegarde pour restaurer les paramètres de ce EV Charging Station NS ou pour appliquer facilement les mêmes paramètres à un autre appareil.
Partager les paramètres : permet de partager le fichier de paramètres par e-mail ou via d’autres applications sociales pouvant être utilisées sur un appareil Android ou iOS, par exemple.
Infos produit : affiche le numéro de modèle et le numéro de série du EV Charging Station NS. Il y a également un interrupteur qui permet d’activer ou de désactiver la fonction Bluetooth. Consultez la section Infos produit pour plus d’informations.
Réinitialiser aux paramètres par défaut : permet de réinitialiser tous les paramètres aux valeurs d’usine par défaut. Tous les paramètres personnalisés seront alors perdus et vous devrez recommencer la configuration ou l’importer à partir d’un fichier de paramètres précédemment sauvegardé.

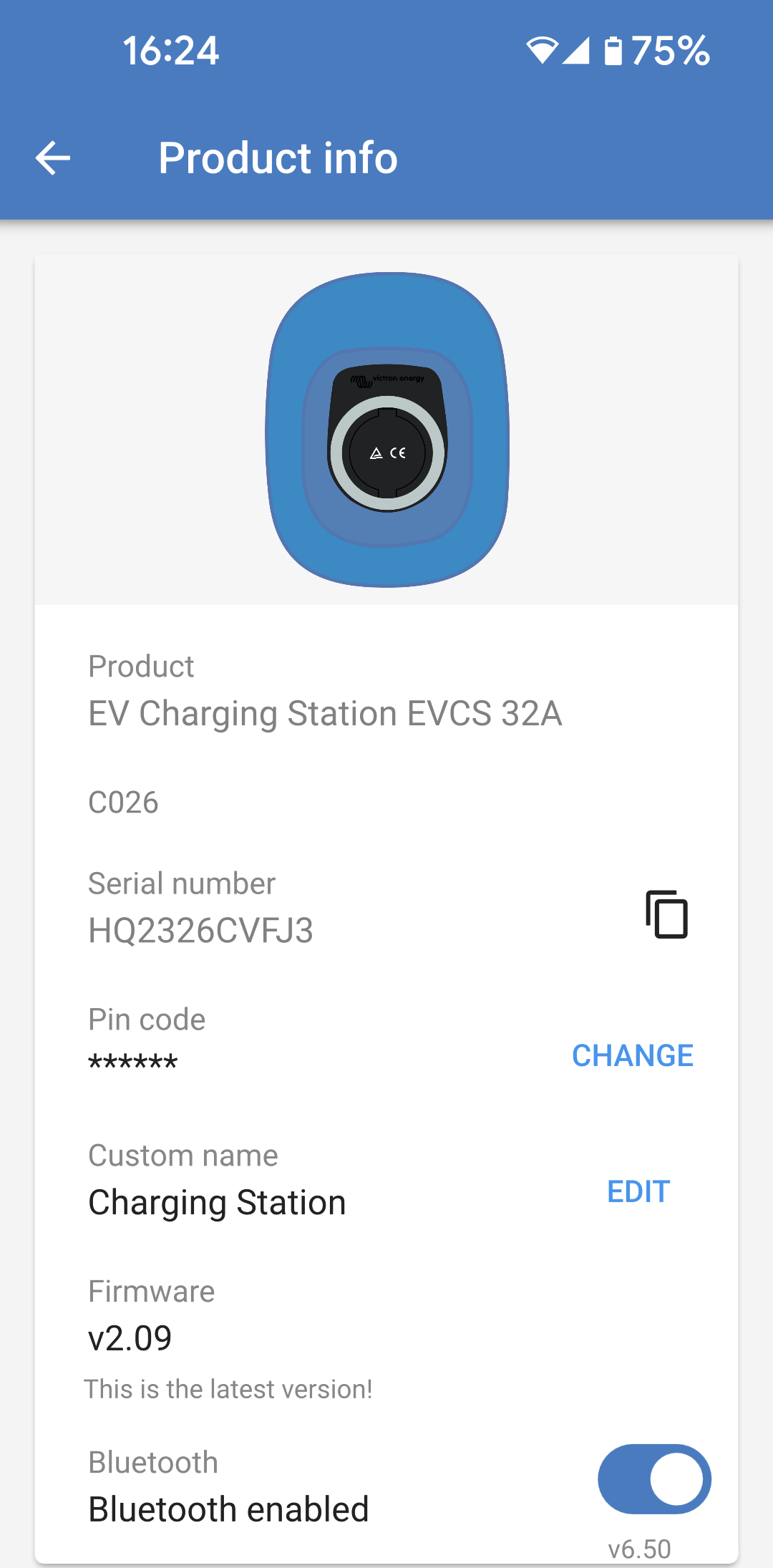

5.2.4. Page Infos produit

Pour accéder à la page Infos produit, appuyez sur l’icône des 3 points verticaux sur la page Paramètres.

Produit : affiche le nom du produit et le numéro de modèle.
Numéro de série : affiche le numéro de série du EV Charging Station NS.
Code PIN : le code PIN est masqué, mais il peut être modifié à l’aide du bouton Modifier à droite.
Nom personnalisé : permet de modifier le nom personnalisé du EV Charging Station NS.
Micrologiciel : affiche la version actuelle du micrologiciel exécuté sur le EV Charging Station NS.
Bluetooth : permet d’activer ou de désactiver la fonction Bluetooth du EV Charging Station NS.

Pour en savoir plus sur la façon d’attribuer votre propre nom à la EV Charging Station NS et sur la façon de désactiver et de réactiver le Bluetooth, veuillez consulter le manuel de l’application VictronConnect.

Avertissement

Notez que si vous désactivez le Bluetooth via VictronConnect, il devra être réactivé via le menu Réseaux de l’interface web ou en utilisant la fonction Réinitialisation des paramètres d’usine par défaut, soit via l’interface web, soit via la procédure utilisant le bouton DEF. Pour les appareils plus anciens dont le Bluetooth est désactivé en usine, utilisez le menu réseau de l’interface web pour activer le Bluetooth.

5.2.5. Paramètres réseau

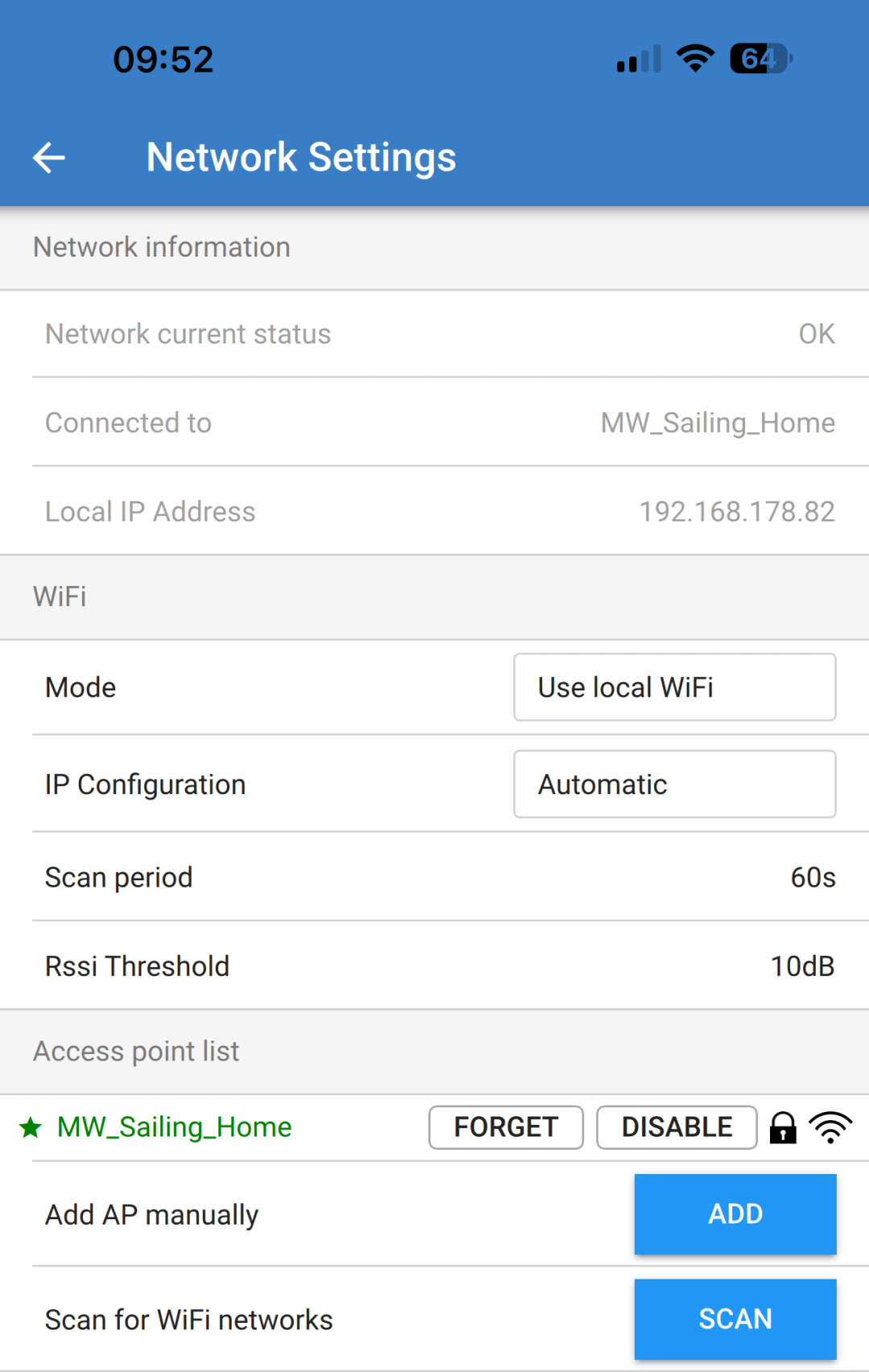

La section des informations réseau indique :

État actuel du réseau : affiche l’état actuel du réseau.
Connecté à : affiche le nom du réseau WiFi auquel le EV Charging Station NS est connecté.
Adresse IP locale : affiche l’adresse IP du EV Charging Station NS sur le réseau local.

La section WiFi permet de configurer les paramètres WiFi du EV Charging Station NS.

Mode : permet de choisir entre une connexion WiFi locale et la création d’un point d’accès WiFi par le EV Charging Station NS. En général, le EV Charging Station NS ne doit être configuré comme point d’accès que s’il n’y a pas d’autres réseaux WiFi disponibles.
Configuration IP : option permettant d’attribuer automatiquement (DHCP) une adresse IP dynamique ou de configurer manuellement une adresse IP fixe. La configuration automatique de l’adresse IP est l’option recommandée. L’option manuelle n’est prévue que pour des configurations de réseau avancées ou sur instruction de l’administrateur du réseau.
Période de recherche : permet d’autoriser la recherche automatique périodique de réseau WiFi et, le cas échéant, de définir l’intervalle entre les recherches automatiques.
Seuil RSSI : définit l’intensité minimale du signal que les réseaux WiFi découverts doivent présenter pour être ajoutés à la liste.

La section Liste des points d’accès affiche les réseaux WiFi locaux découverts et permet d’ajouter manuellement un réseau WiFi.

Le nom du point d’accès actuellement connecté est affiché en vert, ainsi que les boutons « FORGET » (oublier) et « DISABLE » (désactiver).

Ajouter un point d’accès manuellement : cette option permet d’ajouter un réseau WiFi manuellement. Elle peut être utilisée dans les cas où le SSID du réseau à utiliser est masqué et ne s’affiche pas dans la liste des réseaux découverts.
Rechercher des réseaux WiFi : appuyez sur le bouton « SCAN » (rechercher) pour rechercher immédiatement les réseaux WiFi disponibles à proximité.
Une liste de tous les réseaux WiFi disponibles s’affiche à mesure qu’ils sont découverts. Cette liste comprend le nom du point d’accès et son état de sécurité indiqué par un symbole de cadenas. L’intensité du signal reçu par le EV Charging Station est affichée par le symbole WiFi à droite.
Appuyez sur le bouton « ADD » (ajouter) à côté du réseau auquel vous souhaitez vous connecter. Vous serez invité(e) à saisir le mot de passe du réseau sélectionné, le cas échéant.

5.2.6. Paramètres généraux

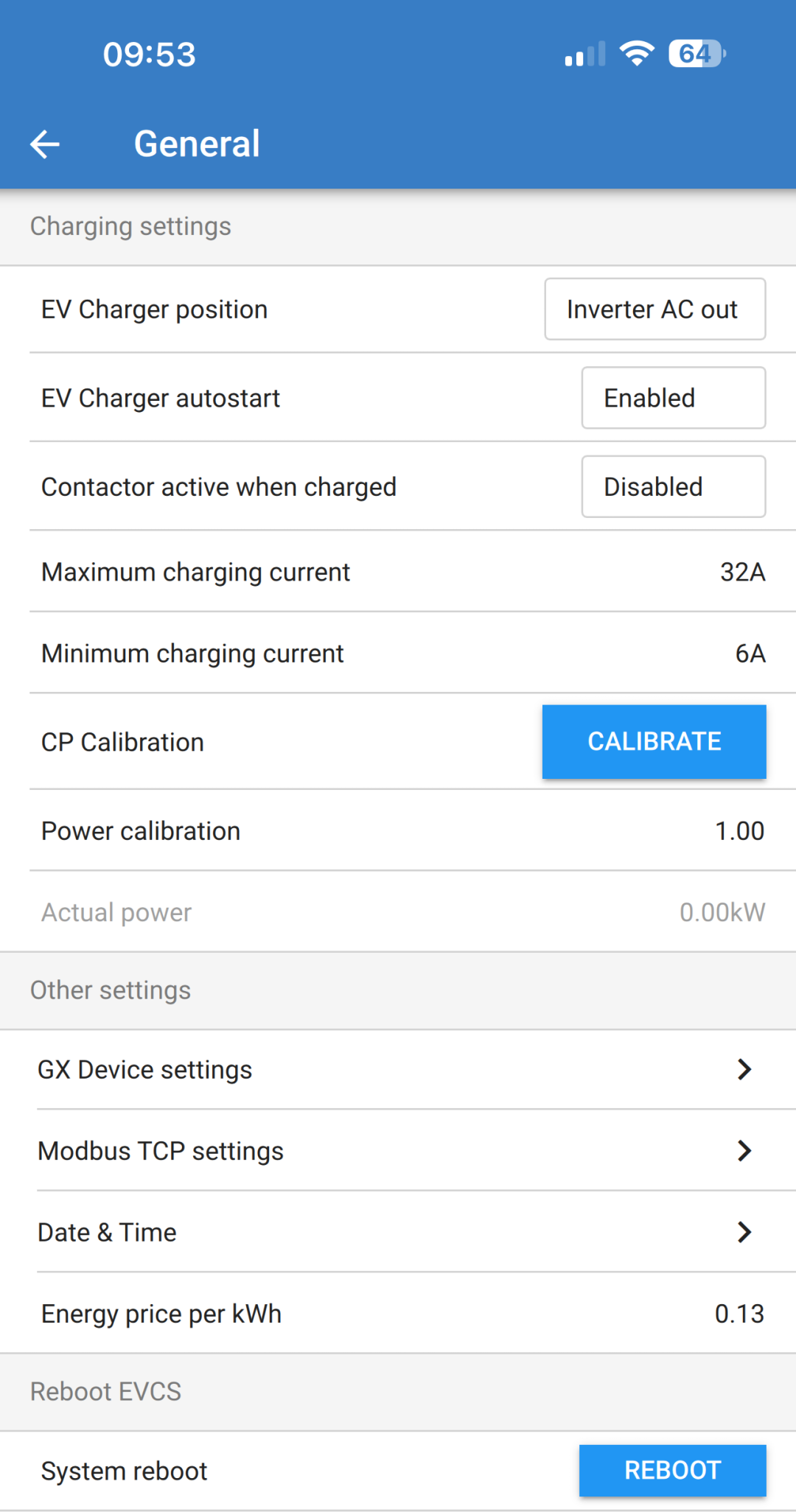

La page Paramètres généraux répertorie les options de configuration générale du EV Charging Station NS.

La section Paramètres de charge comporte les options suivantes :

Position du chargeur pour véhicule électrique : cette option permet de sélectionner l’endroit du système où le EV Charging Station NS est branché. Par exemple, le EV Charging Station NS peut être branché du côté de l’entrée CA ou de la sortie CA d’un MultiPlus.
Démarrage automatique du chargeur pour véhicule électrique : cette option définit si le chargeur pour véhicule électrique commencera à charger automatiquement lorsque le câble de charge sera connecté au véhicule.
Contacteur actif lors de la charge : lorsque le véhicule électrique est chargé, le contacteur peut être réglé pour rester fermé ou pour s’ouvrir, ce qui déconnectera complètement le véhicule électrique de l’alimentation.
Courant de charge maximal : courant de charge maximal que le EV Charging Station NS fournira au véhicule électrique dans tous les cas. La plage configurable est comprise entre 10 et 32 A.
Courant de charge minimal : le courant de charge minimum qui doit être fourni au véhicule électrique jusqu’à ce qu’il soit chargé au niveau souhaité. La plage configurable est comprise entre 6 et 31 A.
Étalonnage CP : permet d’étalonner la ligne du signal CP (pilote de contrôle).
Étalonnage de la puissance : ce paramètre permet d’étalonner la lecture de la puissance réelle.
Puissance réelle : affiche la puissance combinée réelle de toutes les phases que le EV Charging Station NS fournit au véhicule électrique.

La section Autres paramètres contient :

Paramètres du dispositif GX : sélectionnez cette option pour communiquer avec un dispositif GX tel qu’un Cerbo GX ou un Ekrano GX.
Paramètres Modbus TCP : permet d’activer la liste blanche d’adresses IP et d’ajouter des adresses IP à la liste.
Date et heure : permet de régler le fuseau horaire, la date et l’heure.
Prix de l’énergie par kWh : permet de définir le prix de l’énergie importée du réseau.

Redémarrer l’EVCS :

Redémarrage du système : appuyez sur le bouton « REBOOT » (redémarrer) pour redémarrer le EV Charging Station NS.

Position du chargeur pour véhicule électrique

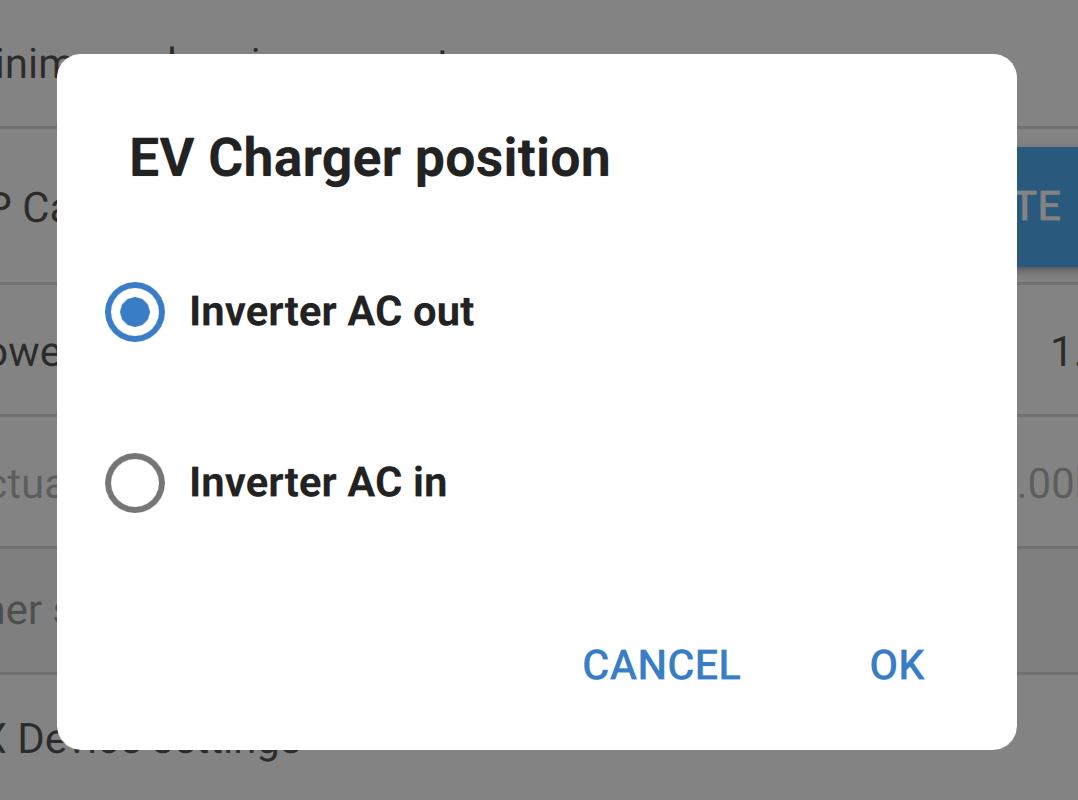

Sélectionnez la position où le EV Charging Station NS est branché dans le système.

Si le EV Charging Station NS est branché n’importe où avant le convertisseur/chargeur, sélectionnez l’option « Entrée CA convertisseur ».

En revanche, si le EV Charging Station NS est câblé après le convertisseur/chargeur ou après un convertisseur, choisissez l’option « Sortie CA convertisseur ».

Démarrage automatique du chargeur pour véhicule électrique

Choisissez si le EV Charging Station NS démarre automatiquement ou non lorsque le câble de charge est connecté au véhicule électrique.

Sélectionnez « Activé » pour que la charge démarre automatiquement lorsque le câble de charge est connecté au véhicule électrique.

Sélectionnez « Désactivé » si vous ne souhaitez pas que la charge démarre automatiquement. Dans ce cas, la charge doit être lancée manuellement en appuyant sur le bouton « Démarrer » à partir de la page Aperçu. Cela permet d’éviter toute utilisation non autorisée du EV Charging Station NS.

Contacteur actif lors de la charge

Choisissez si le contacteur à l’intérieur du EV Charging Station NS reste fermé ou s’ouvre lorsque le véhicule électrique est chargé mais que le câble est toujours branché.

Sélectionnez « Activé » pour que le contacteur interne reste fermé lorsque le véhicule électrique est chargé. Cela peut être utile, par exemple, si vous souhaitez pré-conditionner l’air de l’habitacle en utilisant l’électricité de la source de charge plutôt que celle de la batterie du véhicule électrique.

Sélectionnez « Désactivé » si vous souhaitez que le contacteur interne s’ouvre lorsque le véhicule électrique est chargé. Cela a pour effet de déconnecter le véhicule électrique de l’alimentation comme si le câble de charge était retiré.

Étalonnage CP

Un câble de charge de véhicule électrique de type 2 contient une ligne de signal appelée « pilote de contrôle » (CP). Il s’agit d’un signal bidirectionnel permettant la communication entre le véhicule électrique et une station de charge pour véhicule électrique telle que le EV Charging Station NS. Il est important que la ligne CP soit étalonnée pour assurer une communication correcte entre le véhicule électrique et son chargeur.

Appuyez sur le bouton « CALIBRATE » (étalonner) pour commencer à étalonner la ligne CP.

Une boîte de confirmation s’affichera. Appuyez sur « NEXT » (suivant) si vous êtes sûr(e) de vouloir réétalonner la ligne CP.

Suivez les instructions de l’écran suivant et assurez-vous que le véhicule électrique est connecté au EV Charging Station NS. Appuyez sur « NEXT » pour confirmer et permettre à l’étalonnage de la ligne CP de commencer. Attendez que les calculs soient terminés.

Une fois le processus d’étalonnage terminé, le message « Réussi ! » s’affiche.

Appuyez sur « CLOSE » (fermer) pour appliquer les nouveaux calculs d’étalonnage ou sur « RESET » (réinitialiser) pour les réinitialiser.

Communication avec le dispositif GX

La page des paramètres du dispositif GX est accessible à partir de la page Paramètres généraux.

Communication : permet d’activer ou de désactiver la communication avec un dispositif GX dans le système.
Démarrer la charge au SoC de la batterie de secours : état de charge minimum de la batterie de secours requis avant que le EV Charging Station NS démarre la charge en mode automatique.
Arrêter la charge au SoC de la batterie de secours, si hors réseau : lorsqu’il est hors réseau ou que le réseau n’est pas disponible, le EV Charging Station NS arrête la charge si l’état de charge de la batterie de secours chute en dessous de ce niveau.
Autoriser l’alimentation par batterie/réseau pour le mode automatique : activez ce paramètre pour permettre au mode automatique de continuer à charger le véhicule électrique au courant minimum même si l’énergie solaire excédentaire est insuffisante. Cela permet de minimiser les cycles d’activation/désactivation de la charge automatique en mode automatique. Remarque : le EV Charging Station NS ne peut pas déterminer si l’énergie provient de la batterie ou du réseau, c’est le convertisseur/chargeur du système qui s’en charge.
Délai d’expiration de l’alimentation par batterie/réseau : si le paramètre ci-dessus est activé, il s’agit de la durée continue maximale pendant laquelle le EV Charging Station NS puisera de l’énergie de la batterie ou du réseau.
Protection contre la surcharge : lorsqu’il est activé, ce paramètre permet de lire l’état de surcharge du convertisseur du système. En cas de surcharge, le EV Charging Station NS réduira son courant de charge au minimum et attendra environ 5 secondes. Si la condition de surcharge du convertisseur est toujours active, le EV Charging Station NS arrêtera la charge. La charge du véhicule électrique reprendra peu de temps après que la condition de surcharge du convertisseur se sera dissipée.
Si plusieurs événements de surcharge sont détectés au cours d’une période donnée, le EV Charging Station NS réduira le courant de charge de 10 %.
La même chose s’applique aux systèmes reliés au réseau lorsqu’une limite de courant imposée par le réseau est dépassée.
Un avertissement s’affichera dans VictronConnect ou sur le EV Charging Station NS si la puissance de charge est réduite ou si la charge est interrompue.
Limite de courant d’entrée : cette option affiche la limite de courant imposée par le réseau qui s’applique aux systèmes reliés au réseau.
Adresse IP : affiche l’adresse IP du dispositif GX. Appuyez sur la ligne « Adresse IP » pour la modifier.
Identifiant du portail VRM : affiche l’identifiant du portail VRM. Appuyez sur la ligne « ID du portail VRM » pour la modifier.

Vérification de la communication : appuyez sur le bouton « CHECK » (vérifier) pour vérifier la communication entre le EV Charging Station NS et le dispositif GX à l’aide de l’adresse IP définie ci-dessus.
Résultat de la vérification : indique si la vérification de la communication avec le dispositif GX a réussi ou échoué.
Si la vérification de la communication échoue, vérifiez que l’adresse IP du dispositif GX spécifiée est correcte ou utilisez le bouton « DISCOVER » (découvrir) pour rechercher un dispositif GX local comme indiqué ci-dessous.

Découverte de dispositif : appuyez sur le bouton « DISCOVER » pour permettre au EV Charging Station NS de découvrir automatiquement tout dispositif GX sur le réseau local.
Résultat de la découverte : tous les dispositifs GX qui ont été trouvés par la découverte de dispositif seront énumérés.
Appuyez sur « ADD » (ajouter) pour coupler le dispositif GX souhaité au EV Charging Station NS. Il deviendra alors le dispositif GX avec lequel le EV Charging Station NS communiquera et ses détails seront renseignés dans les champs Adresse IP et ID du portail VRM.

Paramètres Modbus TCP

Les paramètres du serveur Modbus TCP permettent d’activer la liste blanche d’adresses IP et d’y ajouter les adresses IP de dispositifs GX.

Lorsque la liste blanche est activée, seules les adresses IP ajoutées à la liste blanche pourront communiquer avec le EV Charging Station NS.

Pour des raisons de sécurité, il est fortement conseillé d’activer la liste blanche TCP et d’ajouter uniquement les dispositifs GX qui ont besoin de communiquer avec le EV Charging Station NS. Cela peut également être une exigence des opérateurs réseau dans certains pays.

Activer la liste blanche d’adresses IP : permet d’activer ou de désactiver la fonction de liste blanche d’adresses IP.
Ajouter une adresse IP à la liste blanche : appuyez sur le bouton « ADD » (ajouter) pour ajouter des adresses IP de confiance dans la liste blanche.

Date et heure

Région : Sélectionnez la région de votre fuseau horaire.
Décalage : si la région UTC est sélectionnée, il sera nécessaire d’entrer le décalage correct pour votre fuseau horaire.

Prix de l’énergie par kWh

Saisissez le prix de l’électricité importée par kWh. Il sera utilisé pour calculer les économies de chaque session.

Redémarrage du système

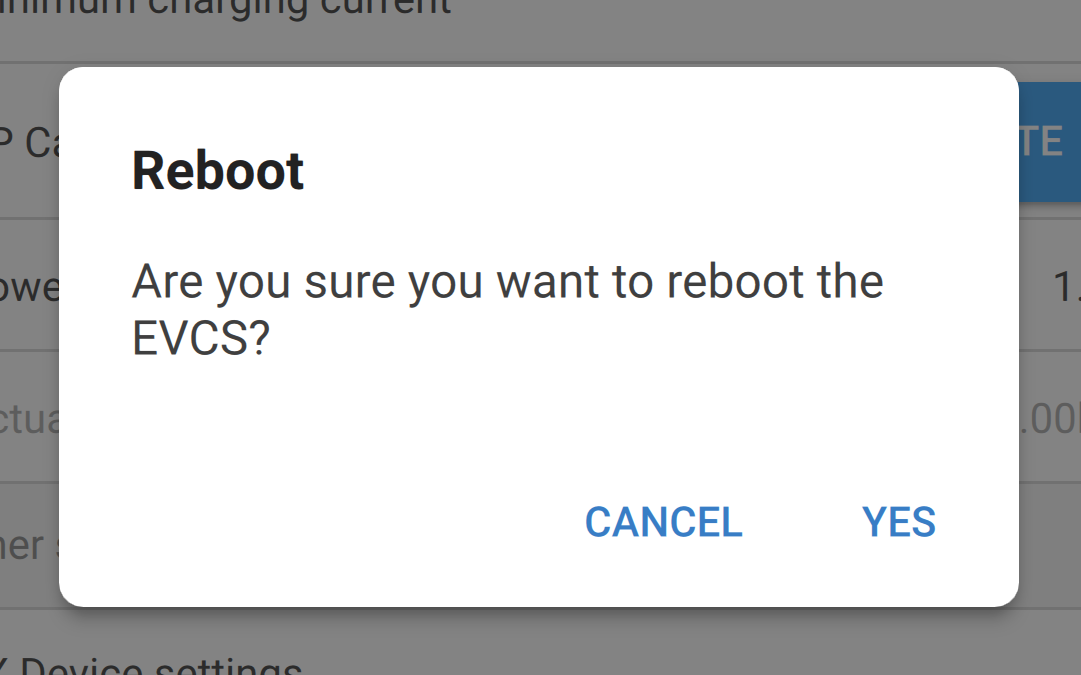

Appuyez sur le bouton « REBOOT » (redémarrer) pour redémarrer le EV Charging Station NS. Sélectionnez « YES » dans la fenêtre contextuelle pour confirmer le redémarrage.

5.2.7. Programmateur

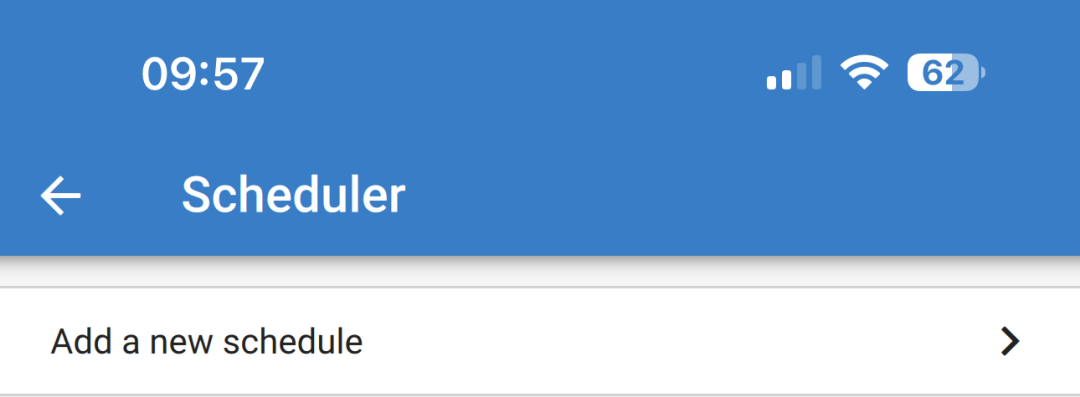

Si le mode de charge est réglé sur « Programmé » sur la page Aperçu, le EV Charging Station NS se chargera en fonction des programmes définis dans cette section.

Ajouter un nouveau programme : appuyez ici pour configurer un nouveau programme.

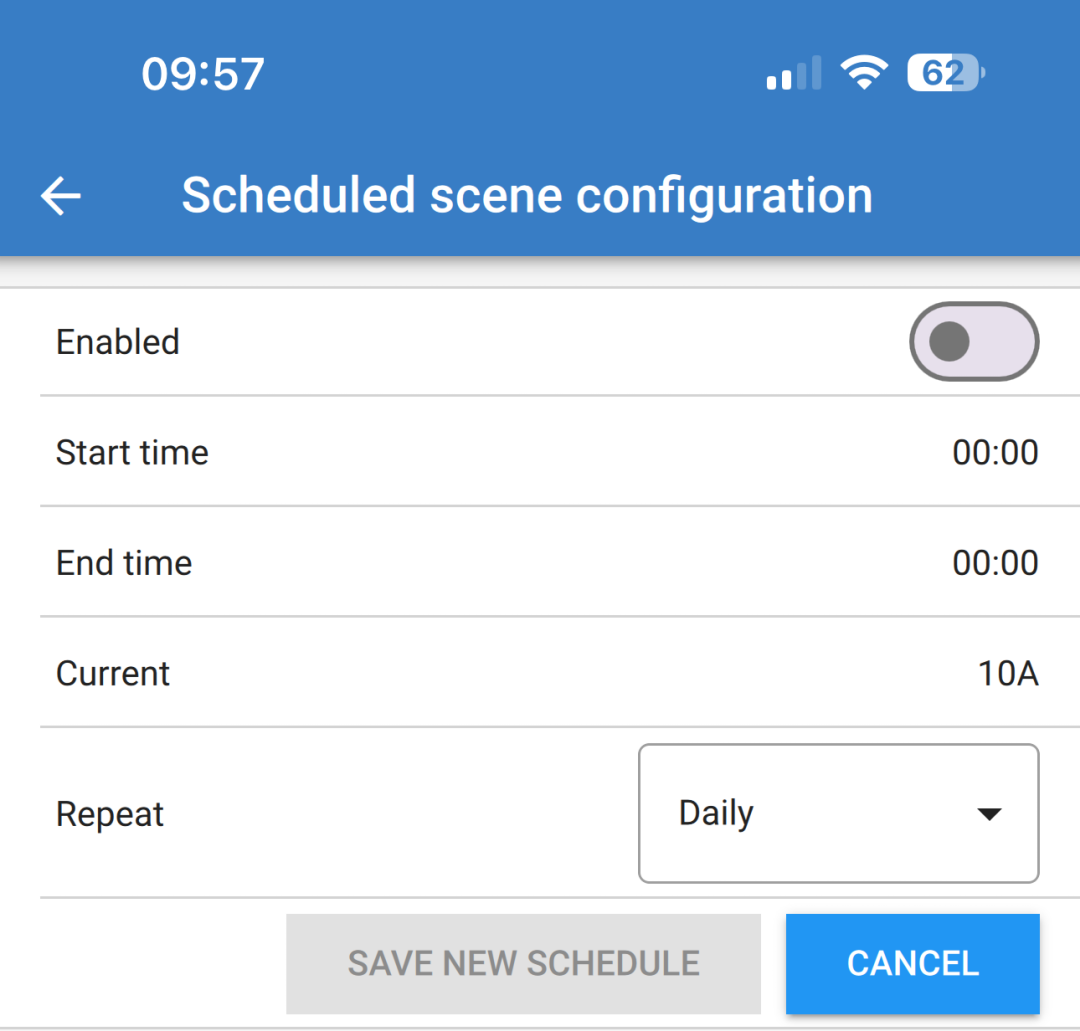

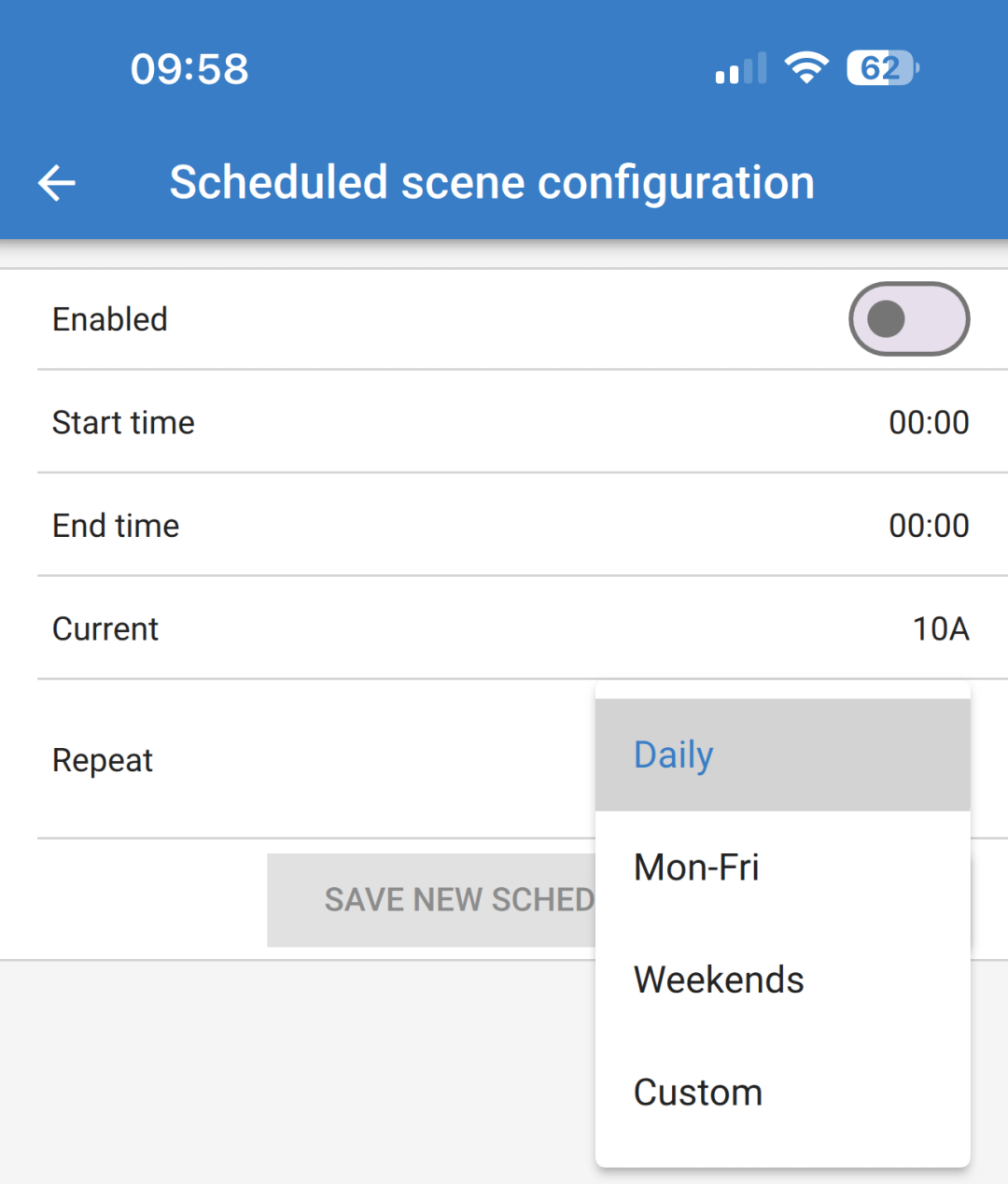

Sur la page de configuration de la scène programmée, vous pouvez régler les conditions suivantes. Les conditions temporelles sont exprimées au format 24 h.

Activer : permet d’activer ou dé désactiver la scène actuelle.
Heure de démarrage : l’heure à laquelle vous souhaitez que le EV Charging Station NS commence à charger.
Heure de fin : L’heure à laquelle vous souhaitez que le EV Charging Station NS arrête de charger.
Courant : quantité maximale de courant utilisée pour charger le véhicule électrique pendant ce programme.

Répéter : sélectionnez le type de répétition dans le menu déroulant.
- Quotidien : le programme se répétera tous les jours.
- Lun.-Ven. : le programme se répète uniquement les jours de la semaine, du lundi au vendredi.
- Week-ends : le programme se répète le week-end, le samedi et le dimanche uniquement.

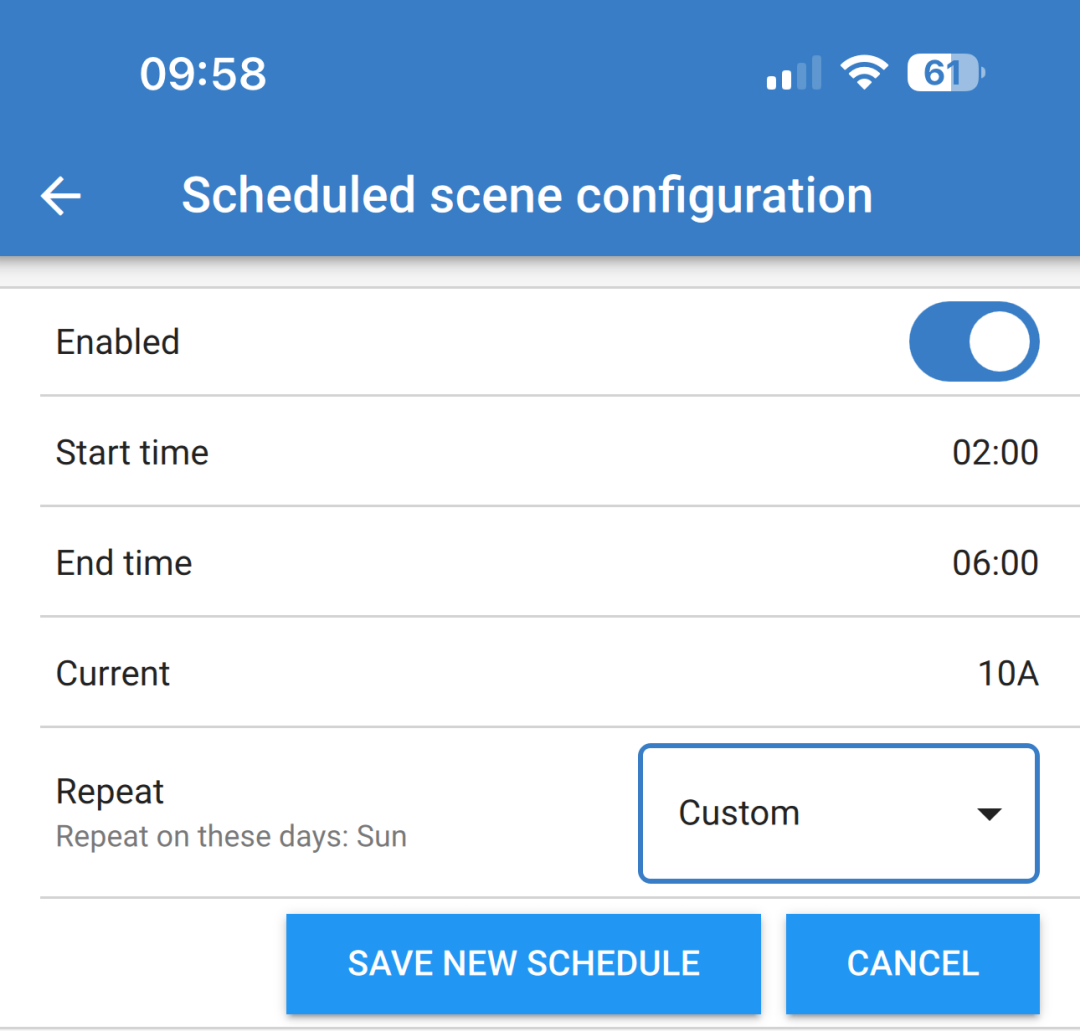

- Personnalisé : une liste des jours de la semaine est affichée. Cochez les jours de la semaine auxquels vous souhaitez que cette scène de programmation s’applique.

Une fois que vous avez défini vos préférences, appuyez sur le bouton « SAVE NEW SCHEDULE » (enregistrer le nouveau programme) pour l’ajouter au programmateur ou sur « CANCEL » (annuler) si vous ne souhaitez pas créer le nouveau programme.

Le nouveau programme sera ajouté à la liste du programmateur. À partir de là, les programmes individuels peuvent être activés ou désactivés, modifiés ou supprimés.

État : affiche l’état de la scène. Si la scène est désactivée, elle ne s’exécutera pas.
Supprimer un programme appuyez sur le bouton « DELETE » (supprimer) pour supprimer le programme, une fenêtre contextuelle s’affichera pour confirmer la suppression du programme.
Ajouter un nouveau programme : cette option s’affiche sous les programmes existants et peut être sélectionnée pour créer un programme supplémentaire.

5.2.8. Anneau lumineux

L’anneau lumineux entourant la prise du câble de charge à l’avant du EV Charging Station NS indique son état de fonctionnement en un coup d’œil.

Il existe différents modes d’éclairage et réglages de luminosité pour représenter l’état du EV Charging Station NS :

Déconnecté
Connecté
En attente de démarrage
En attente de soleil

SoC faible
Charge manuelle
Charge automatique
Chargé

Paramètres de l’anneau lumineux

L’anneau lumineux du EV Charging Station NS peut être personnalisé pour chacun de ses modes de fonctionnement, comme indiqué ci-dessus.

Mode : choisissez le comportement ou le motif que l’anneau lumineux affiche :
- Statique
- Clignotement
- Pulsation
- Balayage de couleur
- Balayage de couleur inversé
- Balayage de couleur renversé
- Balayage de couleur renversé inversé
- Balayage de couleur aléatoire
Couleur : choisissez une couleur dans la palette de couleurs ou saisissez des valeurs RVB spécifiques.
Période : spécifiez la durée d’affichage du mode.
Luminosité : permet de régler la luminosité de l’anneau LED pour ce mode, de 0 à 100 %.
Essayer cette scène : appuyez sur le bouton « TRY » (essayer) pour vérifier si la couleur et la luminosité de la scène sont appropriées.

5.2.9. Accès

Identifiants d’accès web

La page des identifiants d’accès web vous permet de modifier les identifiants d’accès à la page du EV Charging Station NS.

Pour des raisons de sécurité, il est fortement conseillé de modifier ces identifiants par rapport à leur valeur par défaut.

Utilisateur : Nom d’utilisateur
Mot de passe : Définissez un mot de passe suffisamment fort pour empêcher tout accès non autorisé au EV Charging Station NS.

5.2.10. Réinitialiser aux paramètres par défaut

Il est possible de réinitialiser le EV Charging Station NS via VictronConnect. Notez que ce processus réinitialisera tous les paramètres à leurs valeurs par défaut et nécessitera que la configuration initiale (voir le chapitre Configuration pour plus de détails) soit à nouveau effectuée.

Pour accéder à l’option Réinitialiser aux paramètres par défaut, appuyez sur l’icône des trois points verticaux sur la page Paramètres et appuyez sur Réinitialiser aux paramètres par défaut.

Une fenêtre de confirmation « Restaurer l’appareil ? » s’affichera. Appuyez sur « YES » pour restaurer l’appareil aux valeurs d’usine par défaut.

5.3. Installation, configuration et fonctionnement du dispositif GX

5.3.1. Activation de Modbus TCP

La EV Charging Station NS communique avec le dispositif GX via Modbus TCP. Celui-ci doit d’abord être activé dans le dispositif GX et constitue une étape obligatoire.

Sur le dispositif GX, accédez à Paramètres → Services → Modbus TCP et activez Modbus TCP.

Activez la station de charge dans le menu Modbus TCP/UDP

Cette étape n’est requise que s’il s’agit d’un EV Charging Station NS qui n’a pas déjà été connecté au dispositif GX ET que le dispositif GX a un micrologiciel de version 3.12 ou ultérieure.

Pour les appareils qui étaient déjà connectés au dispositif GX avant la mise à jour du micrologiciel du GX vers Venus OS 3.12, cette étape n’est pas nécessaire. Ces unités sont activées automatiquement.

Sur le dispositif GX, accédez à Paramètres → Modbus TCP/UDP → Appareils découverts et activez l’EVCS.

5.3.2. Menu de configuration et options

Dès que Modbus TCP a été activé, l’EVCS apparaît dans la liste des appareils et affiche le mode et l’état de charge actuels.

Mettez l’EVCS en surbrillance et appuyez sur la barre d’espace ou la flèche de droite pour accéder au menu suivant, puis appuyez à nouveau sur la barre d’espace pour accéder au menu de configuration. Voir les chapitres Configuration de la EV Charging Station et Description pour une description des options disponibles.

5.3.3. Menu Vue générale et menu Appareil

Le menu Vue générale comporte un bouton pour activer (démarrer) la charge en mode manuel et les informations d’état suivantes :

Courant de charge réel : courant de charge en ampères

Puissance totale : puissance totale de toutes les phases

L1..L3 : puissance de chaque phase individuelle

Durée de charge : durée de charge par session

Énergie chargée : énergie chargée par session

Si vous faites défiler le menu vers le bas, vous verrez les menus Configuration et Appareil. Voir le chapitre Menu de configuration et options pour plus de détails.

Le dernier élément du menu est le menu Appareil, qui fournit des informations supplémentaires sur l’appareil, telles que le type de connexion, l’identifiant du produit, l’instance VRM, la version du micrologiciel et le numéro de série. Il est également possible d’attribuer un nom personnalisé à l’EVCS.

5.4. Mises à jour du micrologiciel

Le micrologiciel de l’EVCS peut être mis à jour manuellement via l’interface web ou à distance via le VRM :. Mise à jour à distance du micrologiciel.

Le moyen le plus simple de mettre à jour le micrologiciel de l’EVCS est d’utiliser la fonction de mise à jour à distance du micrologiciel du portail VRM. Vous pouvez effectuer la mise à jour automatiquement en appuyant sur un seul bouton ou manuellement si vous le souhaitez. Suivez ces instructions pas-à-pas pour savoir exactement comment procéder. Veuillez noter que cette opération nécessite un dispositif GX connecté au portail VRM.

Pour mettre à jour le micrologiciel manuellement via l’interface web, suivez les étapes ci-dessous :

Téléchargez la dernière version du micrologiciel auprès de Victron Professional.
Assurez-vous d’avoir le bon fichier de micrologiciel. Pour le modèle d’EVCS avec écran, sélectionnez le fichier de micrologiciel dont le nom contient « C025 ». Pour le modèle d’EVCS NS, sélectionnez le fichier de micrologiciel don le nom contient « C026 ».
Ouvrez l’interface web
Cliquez sur l’onglet Sauvegarde et micrologiciel.
Cliquez sur le bouton Ouvrir et accédez à l’emplacement où le fichier du micrologiciel fourni est stocké.
Sélectionnez le fichier du micrologiciel (*.evcsup)
Cliquez sur Mettre à jour pour démarrer le processus de mise à jour
Une fois la mise à jour réussie, la station de charge redémarrera et la page principale s’affichera à nouveau. Tous les paramètres antérieurs seront conservés.

5.5. Réinitialisation des paramètres d’usine par défaut et récupération du mot de passe

Note

La réinitialisation aux valeurs d’usine réinitialisera tous les paramètres du système aux valeurs par défaut. La Première configuration devra être effectuée à nouveau.

Pour éviter cela, il est possible d’effectuer une réinitialisation partielle, qui ne réinitialisera que le code PIN Bluetooth et le mot de passe administrateur. Cependant, cette option n’est disponible que via la méthode utilisant le bouton DEF.

En cas de perte du mot de passe, le mot de passe initial peut être récupéré de plusieurs manières :

Réinitialisation des paramètres d’usine par défaut depuis l’interface web :

Cliquez sur le bouton Settings (paramètres).
Cliquez sur le bouton Backup & FW (sauvegarde et micrologiciel).
Cliquez sur Réinitialiser les paramètres d’usine par défaut.
Exécutez à nouveau le Première configuration.

Réinitialisation des paramètres d’usine par défaut via VictronConnect :

Ouvrez VictronConnect et appuyez sur l’EVCS dans la liste Mes appareils.
Sur l’écran État, appuyez sur l’icône d’engrenage en haut à droite.
Sur la page Paramètres, appuyez sur l’icône des trois points verticaux et choisissez Réinitialiser aux paramètres par défaut.
Un avertissement s’affichera indiquant que tous les paramètres seront réinitialisés aux valeurs d’usine par défaut. Appuyez sur OUI pour réinitialiser les paramètres d’usine par défaut.
Exécutez à nouveau le Première configuration.

Réinitialisation partielle et complète aux valeurs d’usine par défaut à l’aide du bouton DEF situé à l’intérieur de l’appareil :

Avertissement

La procédure décrite ci-dessous ne doit être effectuée que par un personnel qualifié, car elle nécessite que la EV Charging Station NS soit mise sous tension. Travailler sous haute tension est très dangereux et peut être fatal en cas de mauvaise utilisation.

Réinitialisation partielle
Une réinitialisation partielle ne réinitialise que le mot de passe administrateur et le code PIN Bluetooth ; tous les autres paramètres sont conservés.

Ouvrez l’appareil en retirant la plaque de support. Veillez à ne pas toucher les pièces à haute tension à l’intérieur de l’appareil. Seule la zone autour du bouton DEF est sûre.
Pour une réinitialisation partielle, maintenez le bouton DEF (voir l’image au Configuration de la station de charge pour véhicule électrique via l’interface web pour connaître son emplacement) enfoncé pendant plus de 5 secondes mais moins de 15 secondes.
Après avoir relâché le bouton DEF, l’anneau lumineux RVB commence à clignoter rapidement en vert pour indiquer que la réinitialisation partielle est en cours.
Notez que si votre appareil mobile a été couplé avec succès avant la réinitialisation du code PIN, il est toujours possible de se connecter à l’EVCS via VictronConnect tant qu’il n’est pas découplé. Tous les autres appareils doivent être couplés avec le code PIN par défaut, comme décrit dans la section Installation, configuration et fonctionnement de VictronConnect.
Si vous étiez connecté à l’interface web à l’aide d’un navigateur avant la réinitialisation partielle, la réinitialisation du mot de passe administrateur pour cette connexion ne prendra pas effet tant que vous ne serez pas déconnecté de l’interface web. Tous les autres appareils nécessitent le mot de passe par défaut imprimé sur l’autocollant à l’intérieur de l’appareil, jusqu’à ce qu’un nouveau mot de passe ait été attribué ; voir Menu Accès pour plus de détails.
Montez la plaque de support sur l’appareil et serrez les vis.
Attribuez un nouveau mot de passe administrateur ; voir Menu Accès pour plus de détails.

Réinitialisation complète

Ouvrez l’appareil en retirant la plaque de support. Veillez à ne pas toucher les pièces à haute tension à l’intérieur de l’appareil. Seule la zone autour du bouton DEF est sûre.
Pour une réinitialisation complète, maintenez le bouton DEF (voir l’image au Configuration de la station de charge pour véhicule électrique via l’interface web pour connaître son emplacement) enfoncé pendant plus de 15 secondes jusqu’à ce que l’anneau lumineux RVB commence à clignoter rapidement en bleu pour indiquer que la réinitialisation complète est en cours, puis relâchez le bouton.
Montez la plaque de support sur l’appareil et serrez les vis.
Exécutez à nouveau le Première configuration.

5.6. Maintenance

La EV Charging Station NS ne nécessite pas d’entretien spécifique.

Manuel - EV Charging Station NS
