5. Instalare, configurare și operare

În această secțiune:

5.1. Prima configurare prin VictronConnect

Configurarea inițială este necesară în momentul în care EVCS este nou și nu a fost încă configurat sau după ce acesta a fost resetat la valorile implicite din fabrică.

Pregătirea

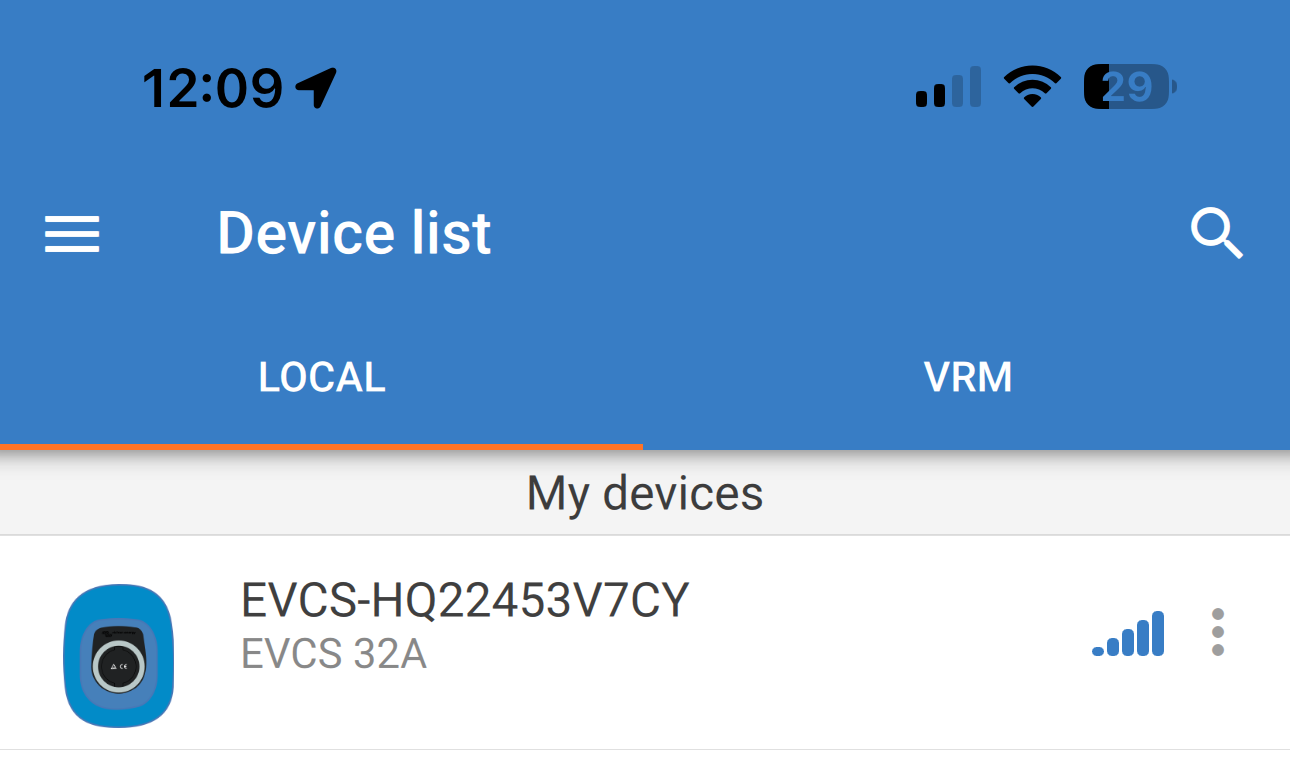

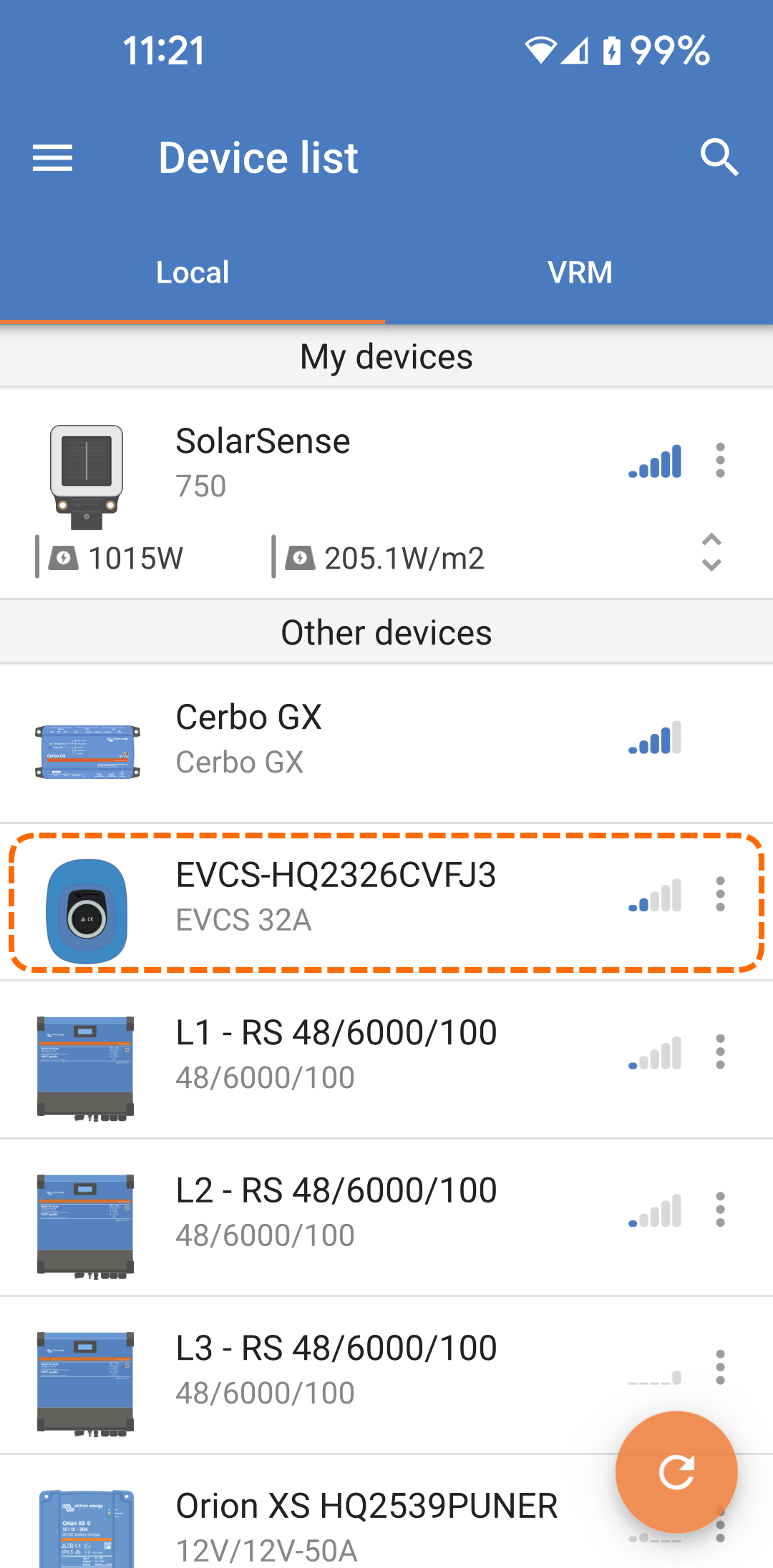

  1. Deschideți VictronConnect și găsiți intrarea pentru EVCS (EVCS-HQXXXXXXXXX).

  3. Dacă asocierea a avut succes, va apărea pagina de stare; ignorați avertismentul deocamdată (utilizarea EVCS nu este încă posibilă) și atingeți pictograma cu rotiță din dreapta sus pentru a deschide pagina Setări, astfel încât să se poată efectua configurarea inițială.

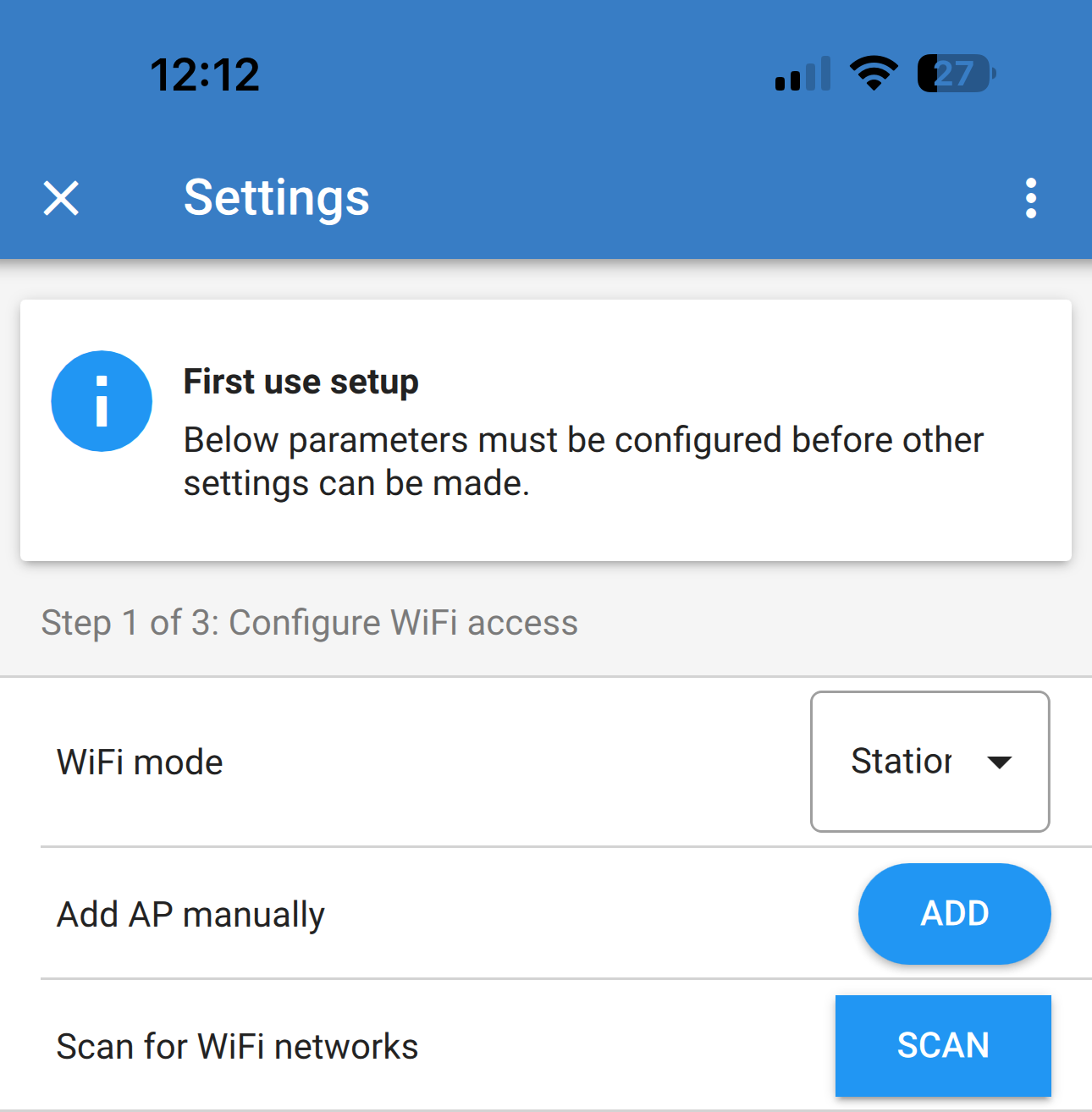

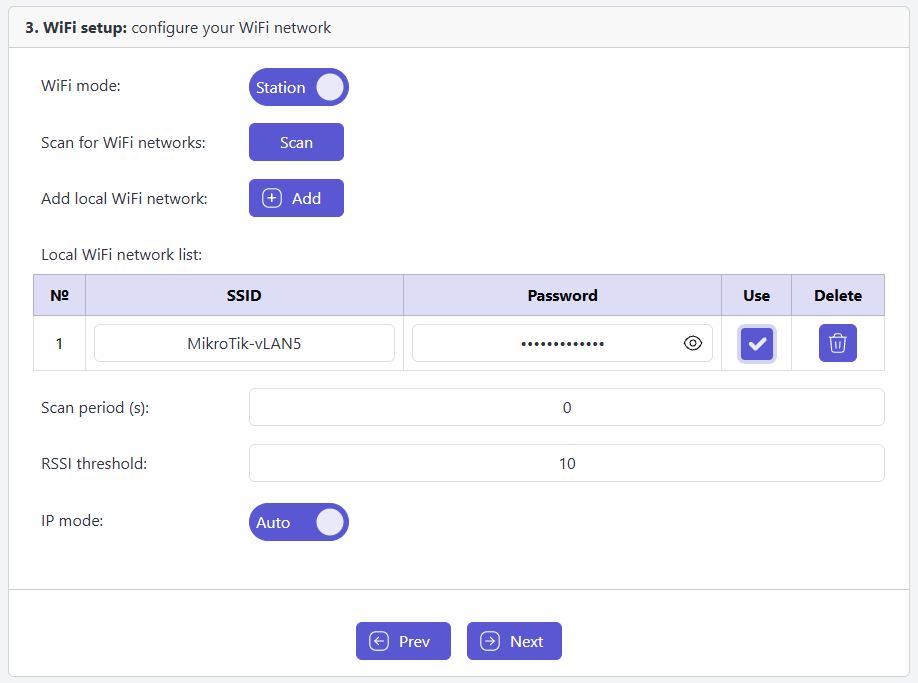

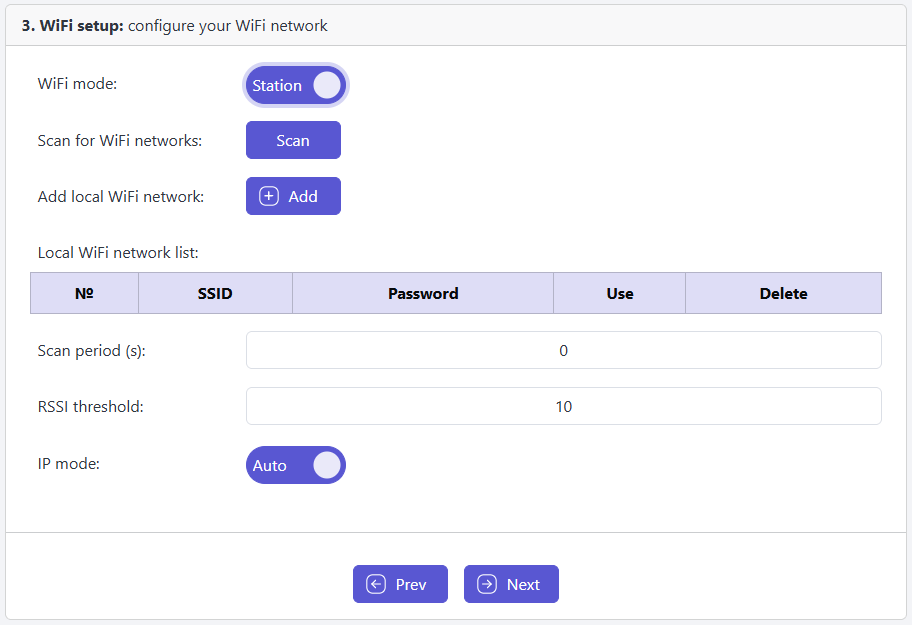

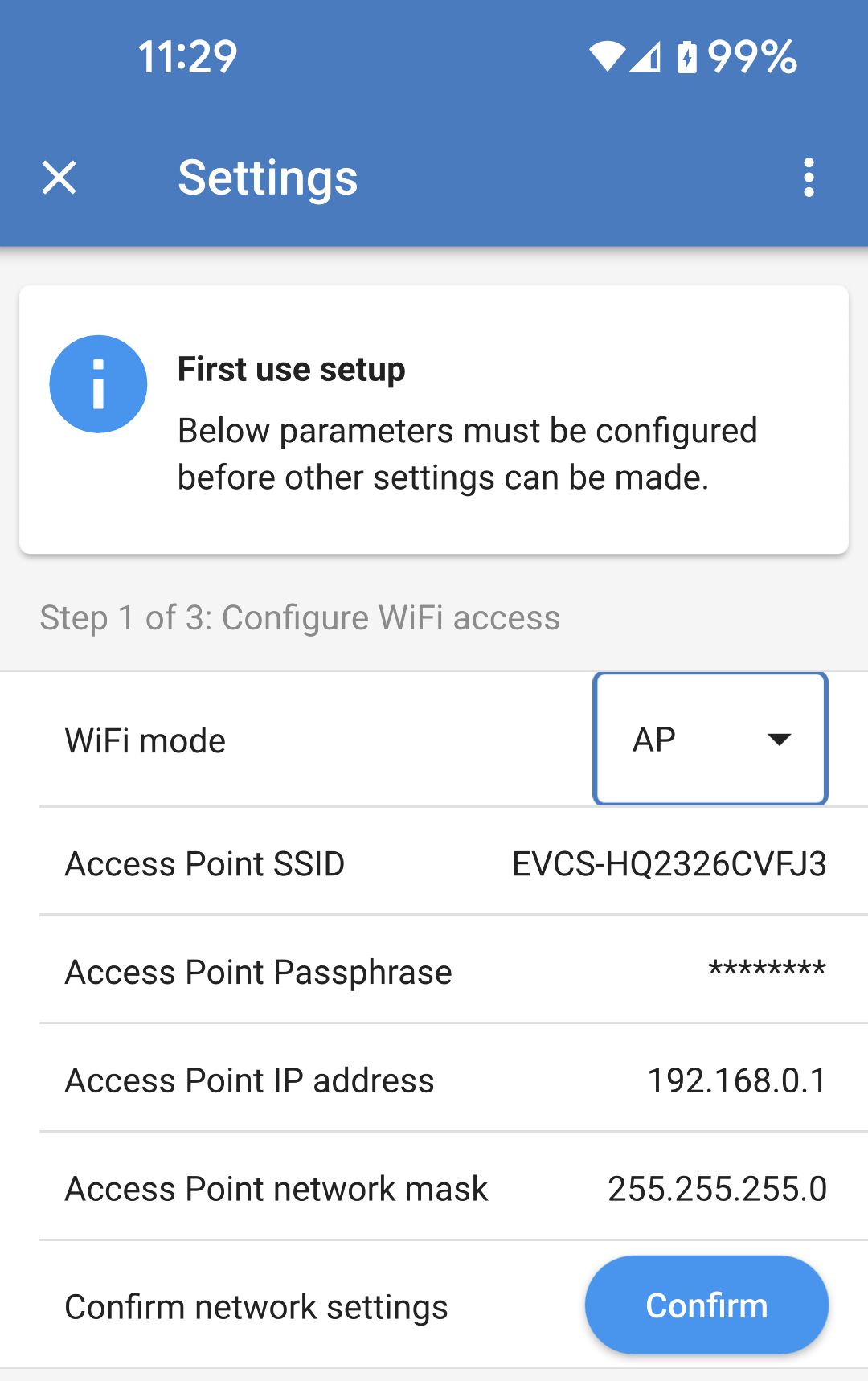

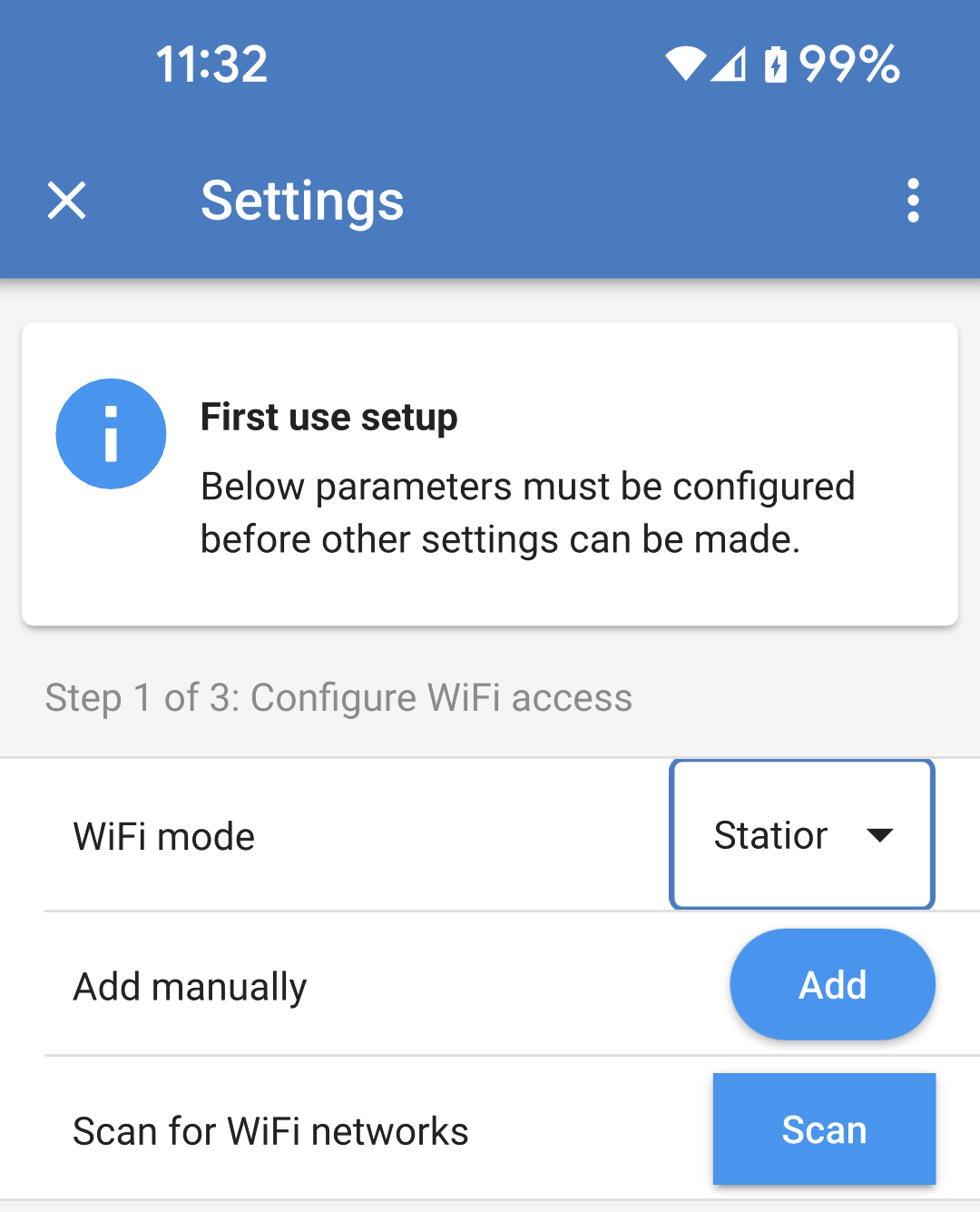

Pasul 1 din 3: Configurați accesul WiFi

Unul dintre următorii parametri trebuie modificat pentru a finaliza prima configurare și pentru a începe să utilizați EV:

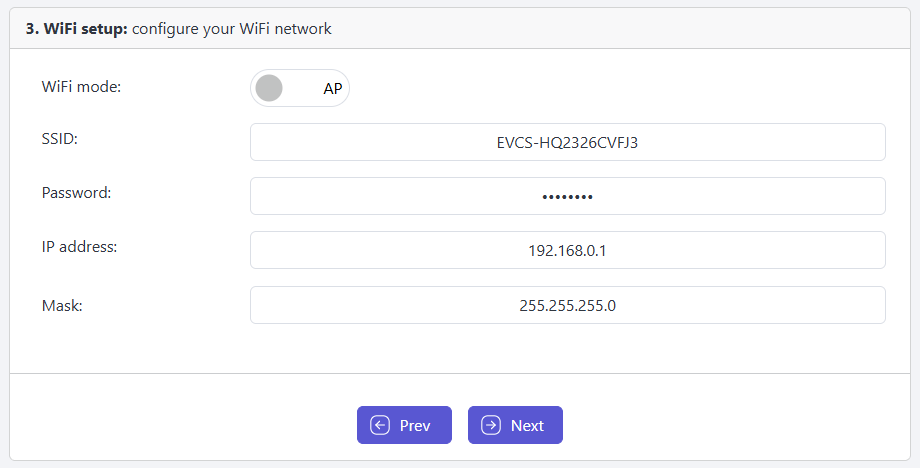

  • Fie confirmați modul WiFi AP (EVCS furnizează propriul punct de acces) - toți parametrii necesari sunt deja precompletați. Fraza de acces AP corespunde parolei menționate pe autocolantul din interiorul EVCS.

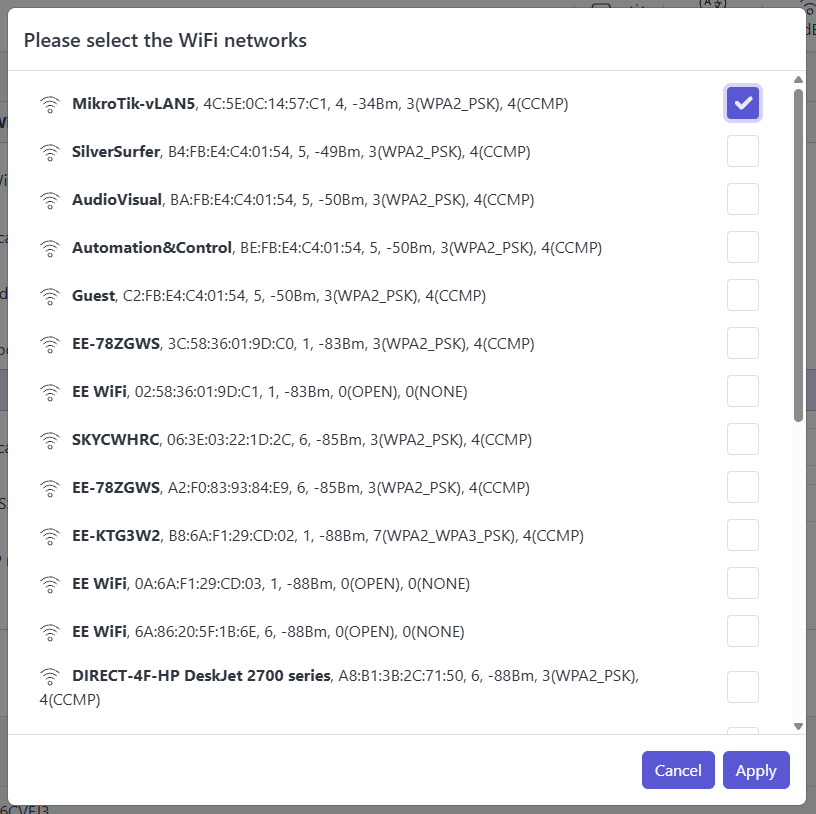

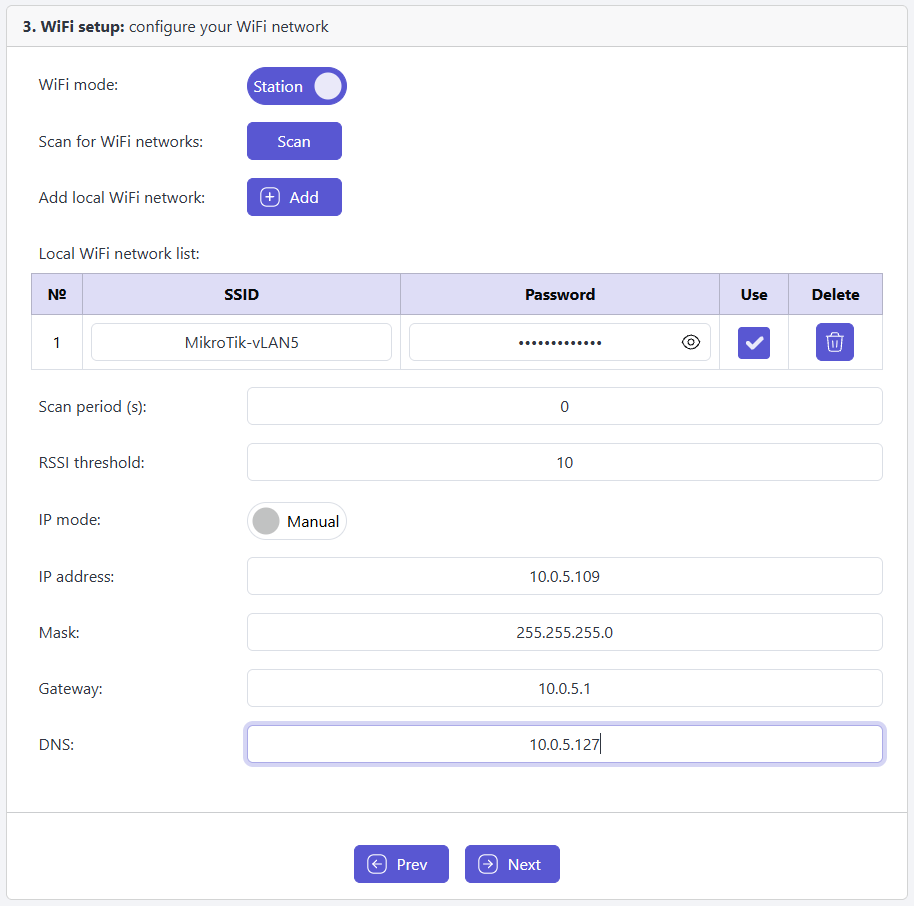

  • Sau alegeți modul Stație pentru a conecta EVCS la rețeaua locală/routerul dvs. Dacă știți deja numele rețelei (SSID), îl puteți introduce manual. Alternativ, apăsați SCAN pentru a găsi rețelele din apropiere, selectați rețeaua dorită și introduceți parola de acces.

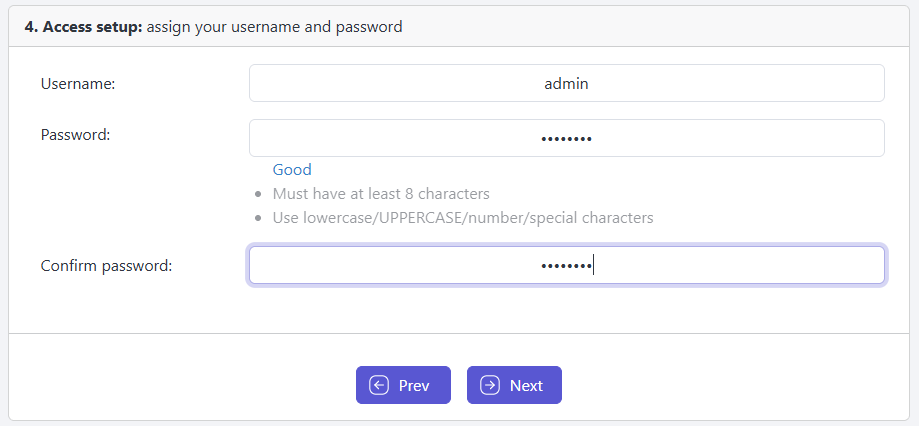

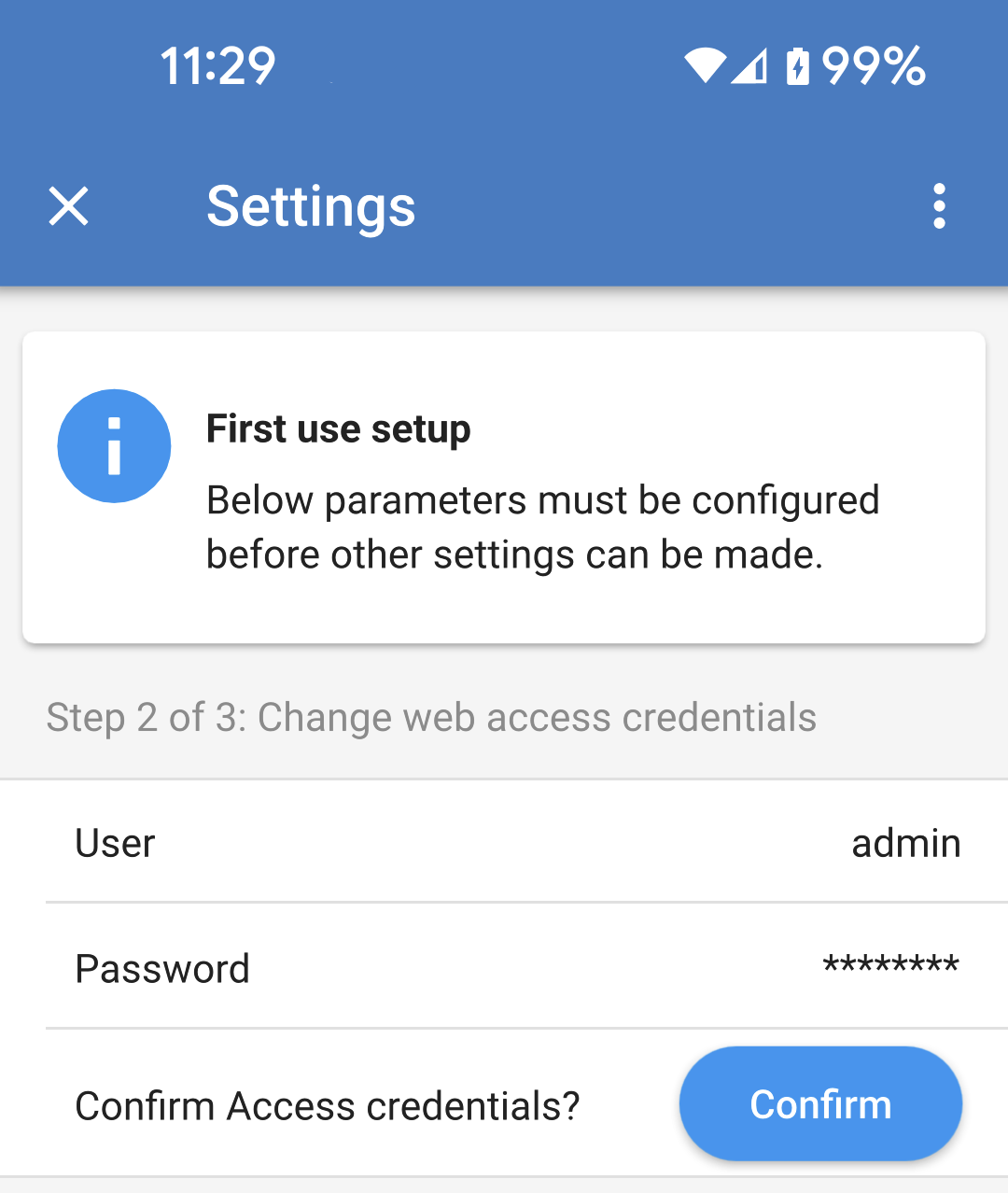

Pasul 2 din 3: Modificați acreditările de acces la web

Acest pas este necesar pentru a asigura accesul securizat la interfața web. Numele de utilizator implicit este „admin”. Parola implicită corespunde cu cea de pe autocolantul din interiorul EVCS. Vă recomandăm să vă configurați propria parolă și nume de utilizator.

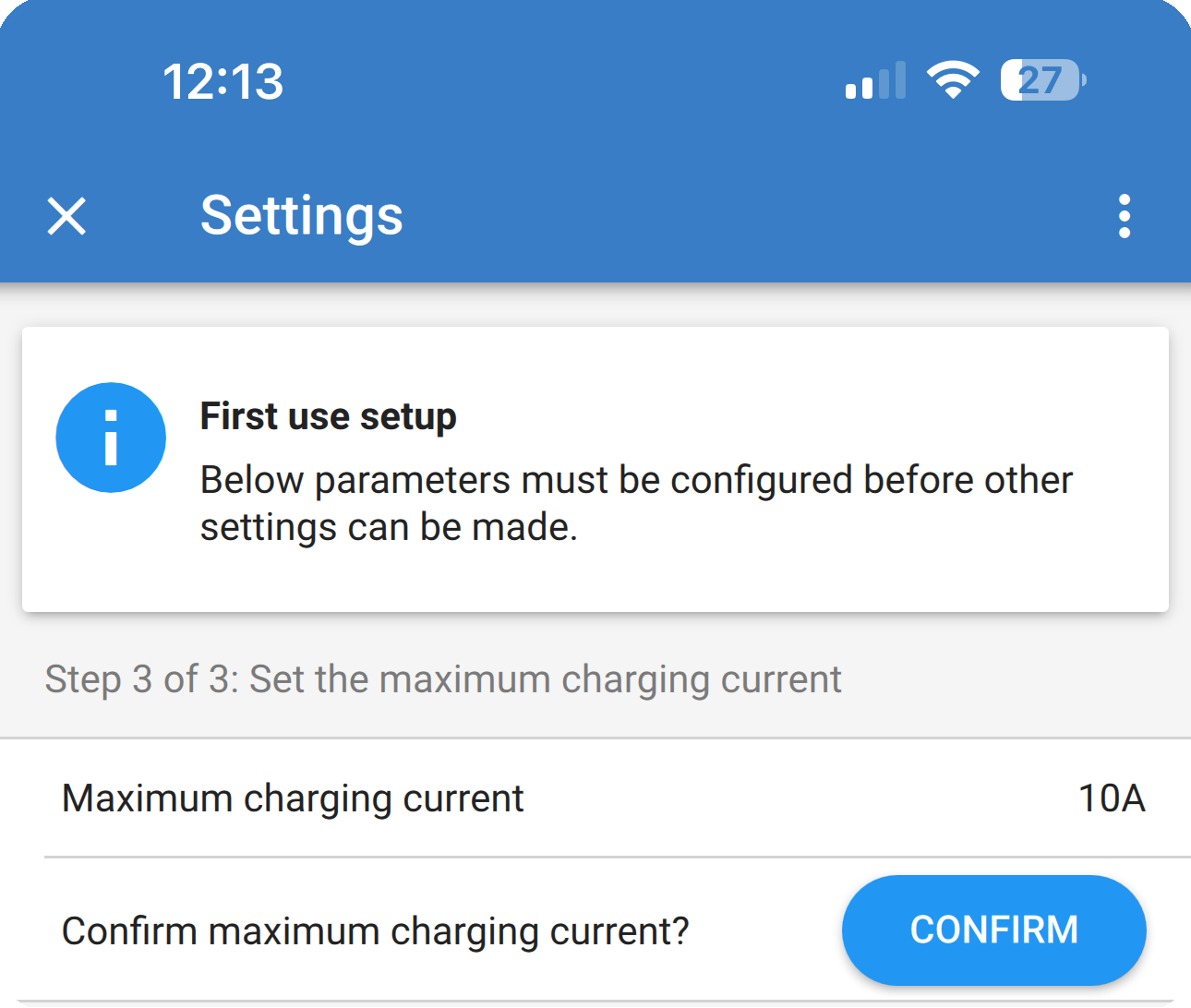

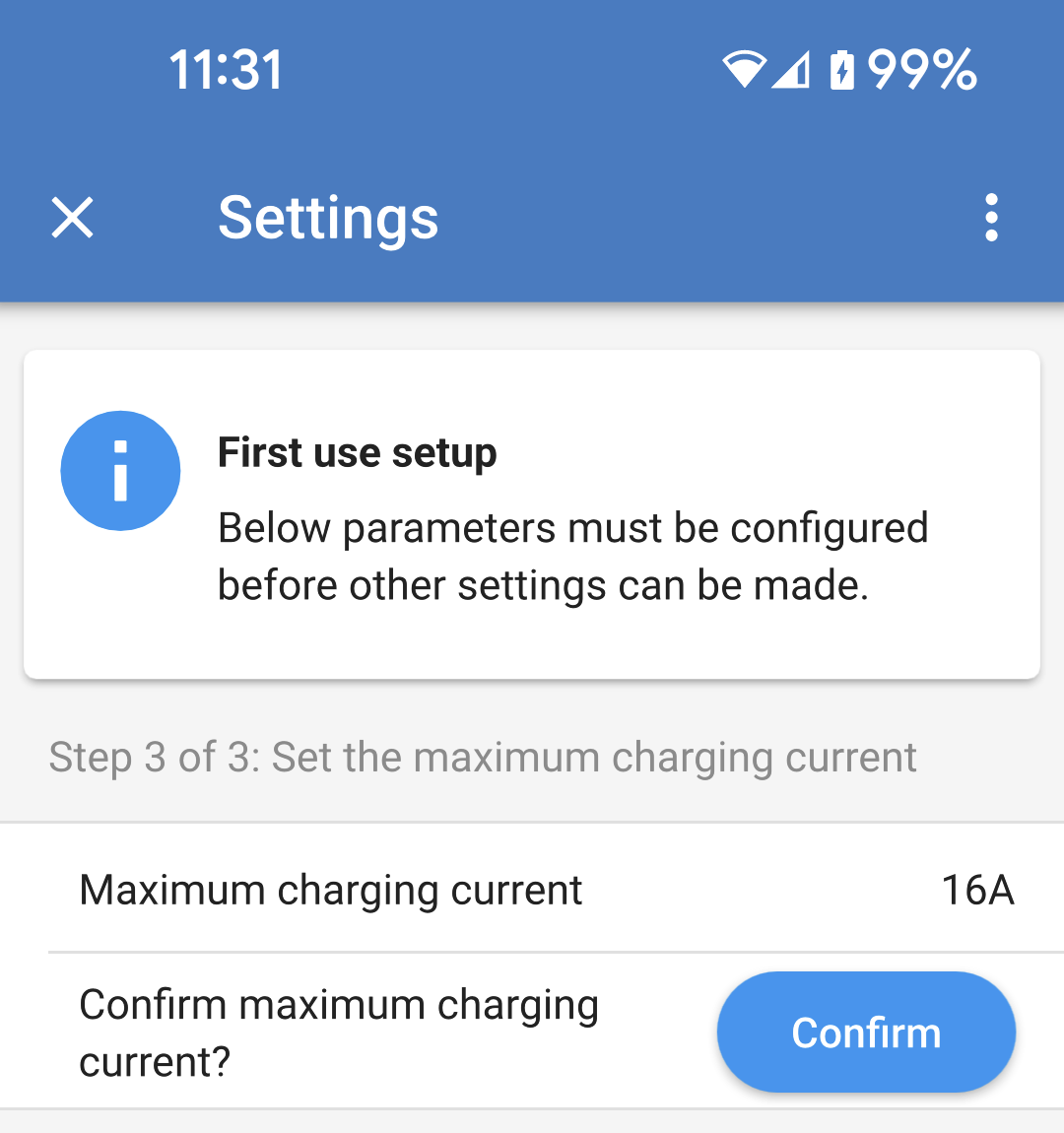

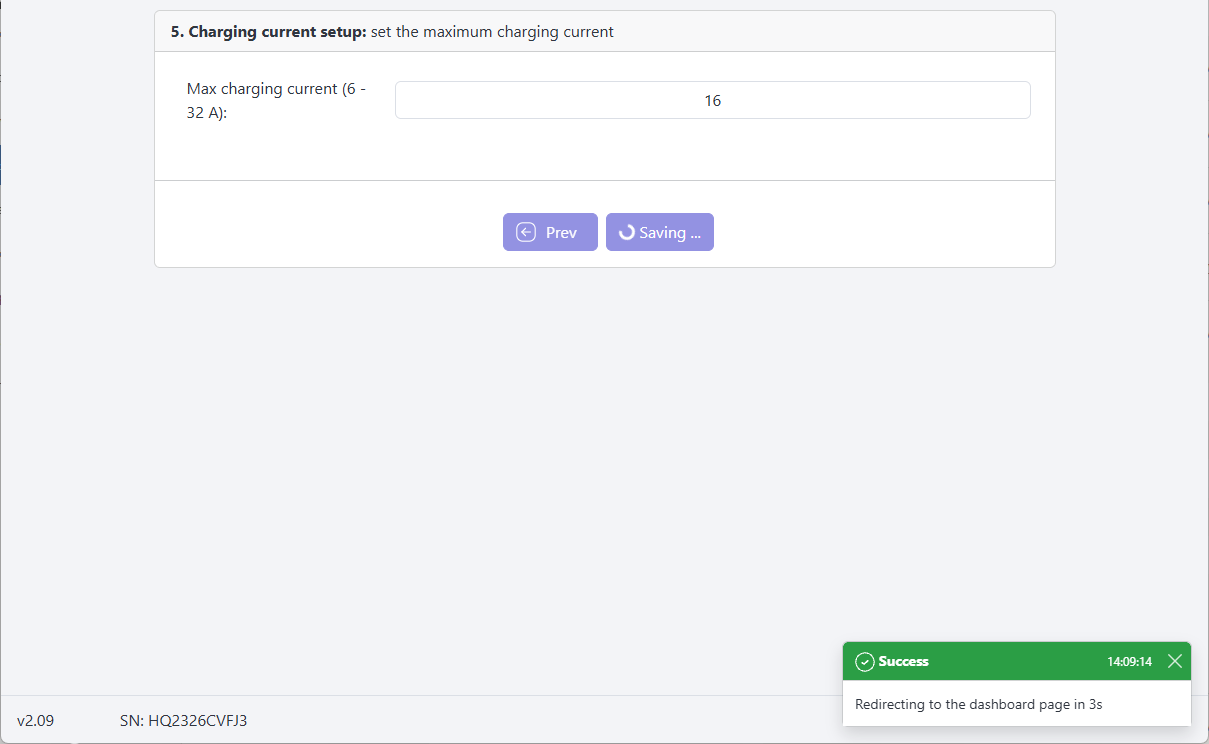

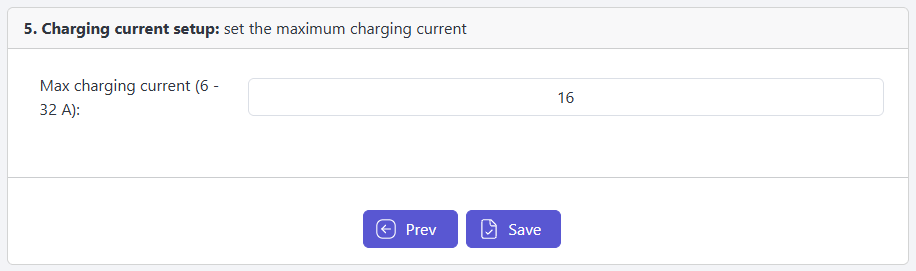

Pasul 3 din 3: Configurați curentul maxim de încărcare

Setați curentul maxim de încărcare cu care este permisă încărcarea EVCS (interval: 10 A – 32 A).


5.2. Configurarea, setarea și operarea dispozitivului VictronConnect

5.2.1. Configurare

Următorii pași sunt necesari pentru a vă conecta cu succes la EV Charging Station NS prin Bluetooth și VictronConnect:

  1. Asigurați-vă că Bluetooth este activat în EVCS dvs.

    Indicație

    Dacă Bluetooth este dezactivat, consultați capitolul Meniul Rețele pentru informații despre activarea Bluetooth.

  2. Descărcați și instalați aplicația VictronConnect din App Store sau Google Play.

  3. Deschideți VictronConnect și derulați prin lista de dispozitive pentru EVCS.

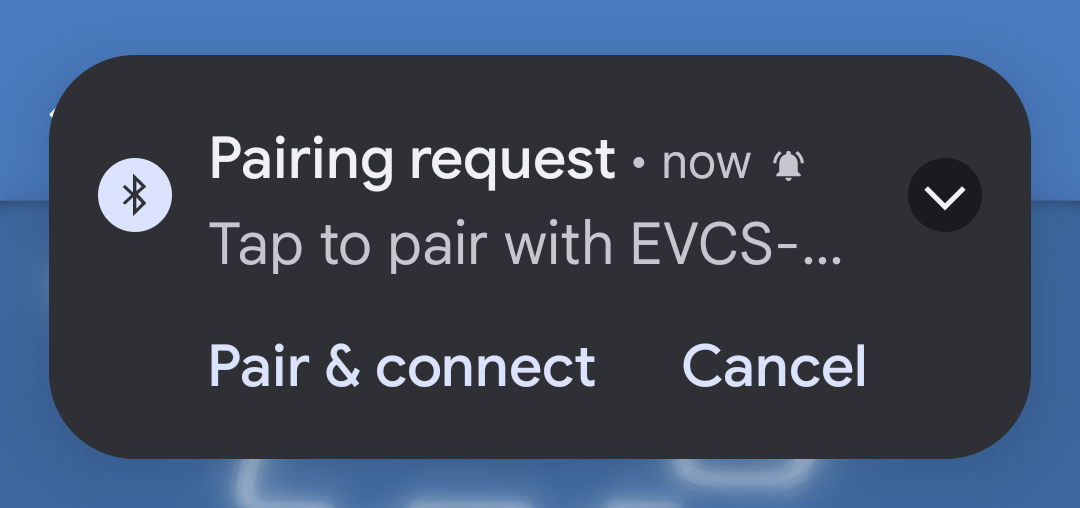

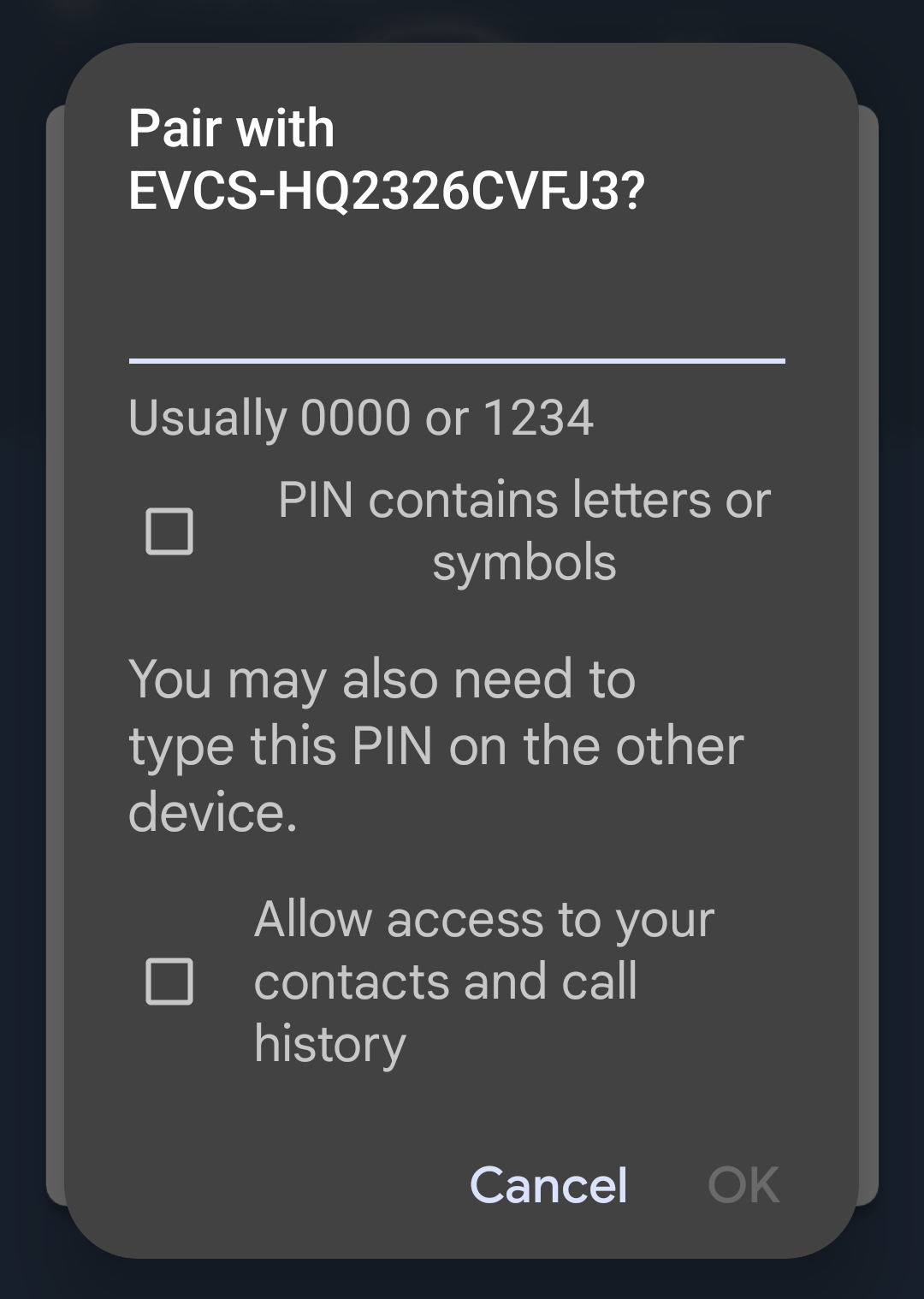

  4. Atingeți pe acestea pentru a lansa dialogul de asociere. Introduceți codul de asociere, care este numărul unic aflat pe o etichetă din interiorul carcasei.

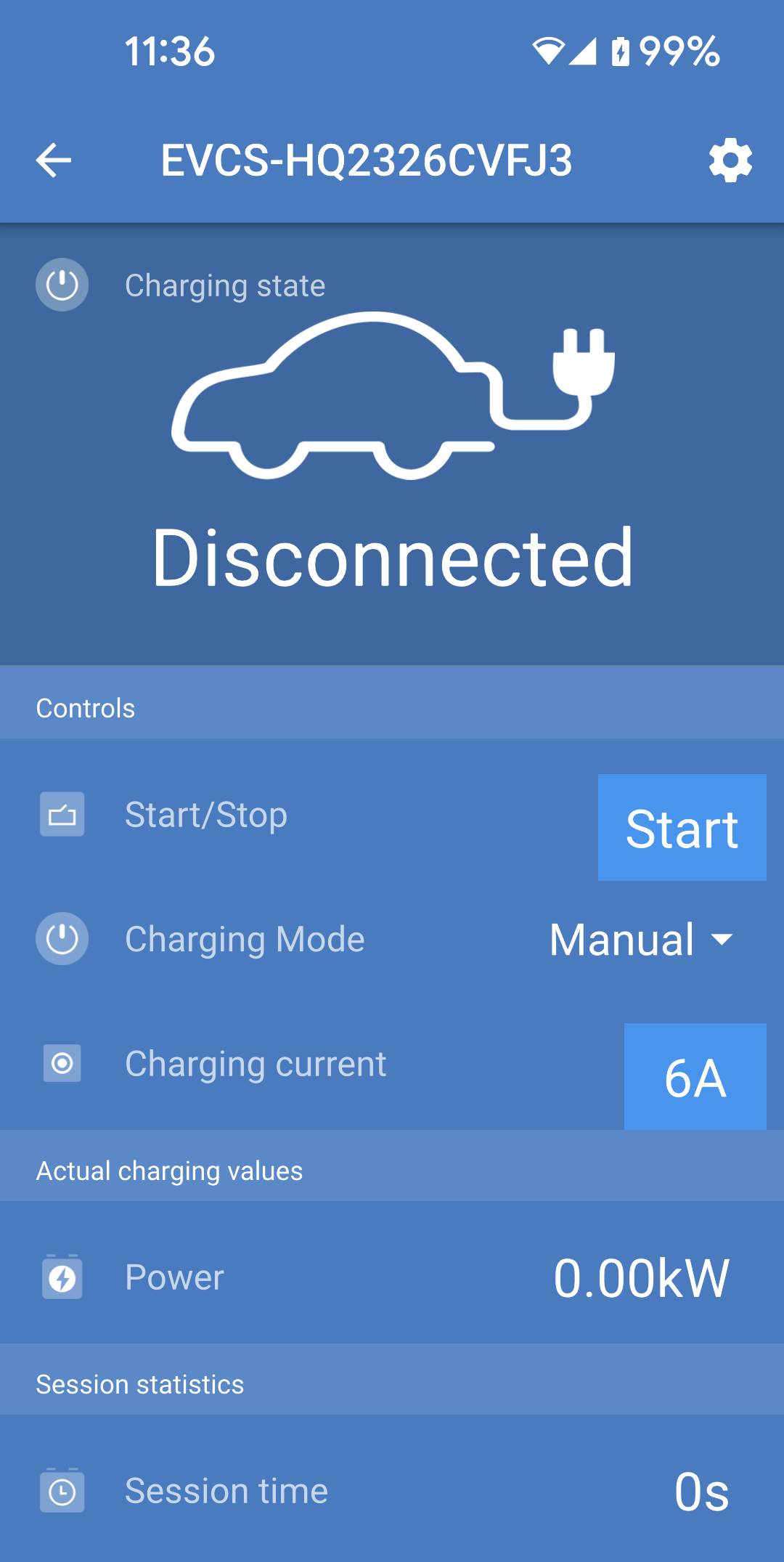

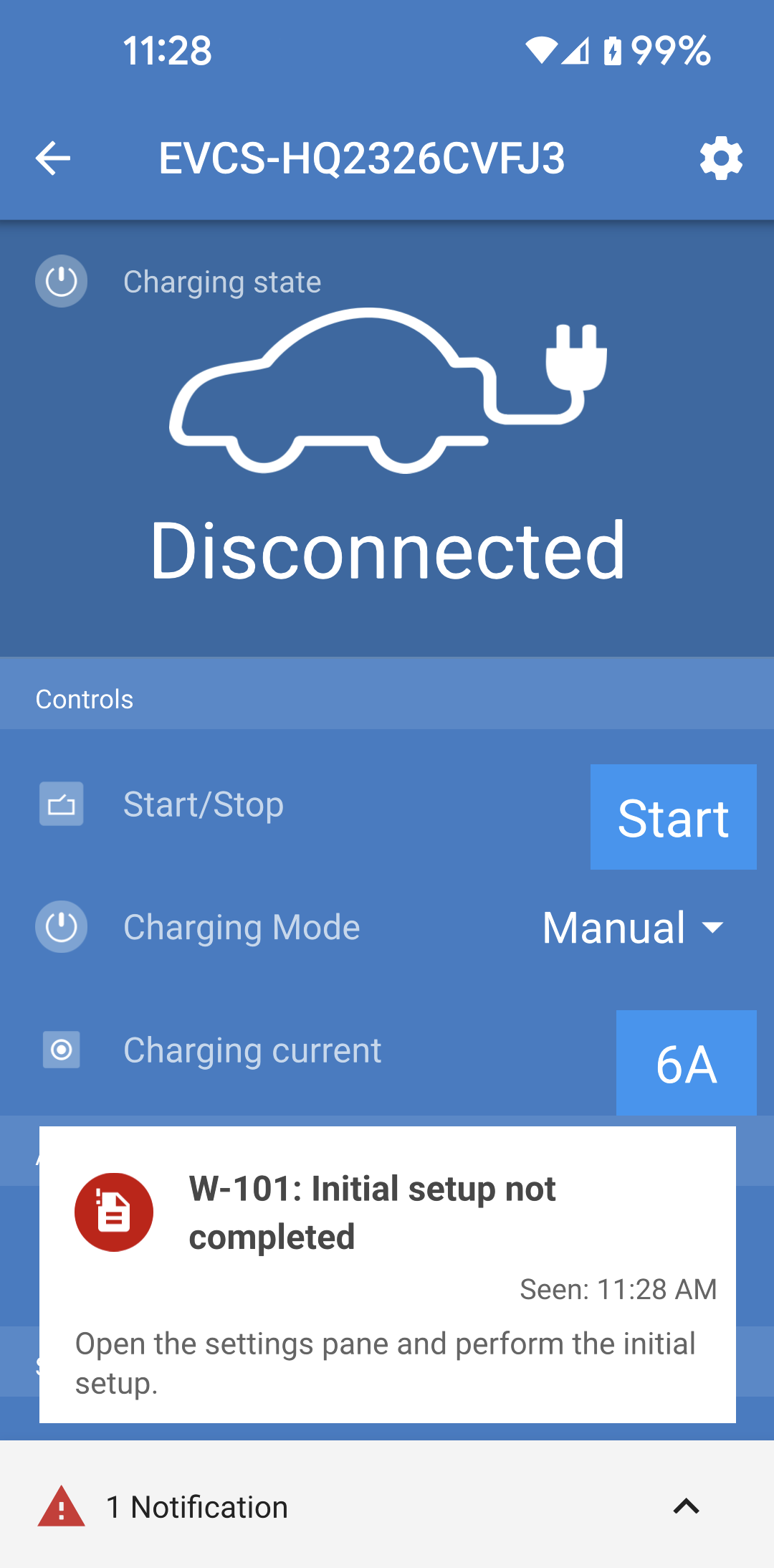

  5. Dacă asocierea a reușit, se afișează pagina de privire de ansamblu a EVCS.


5.2.2. Pagina Privire de ansamblu

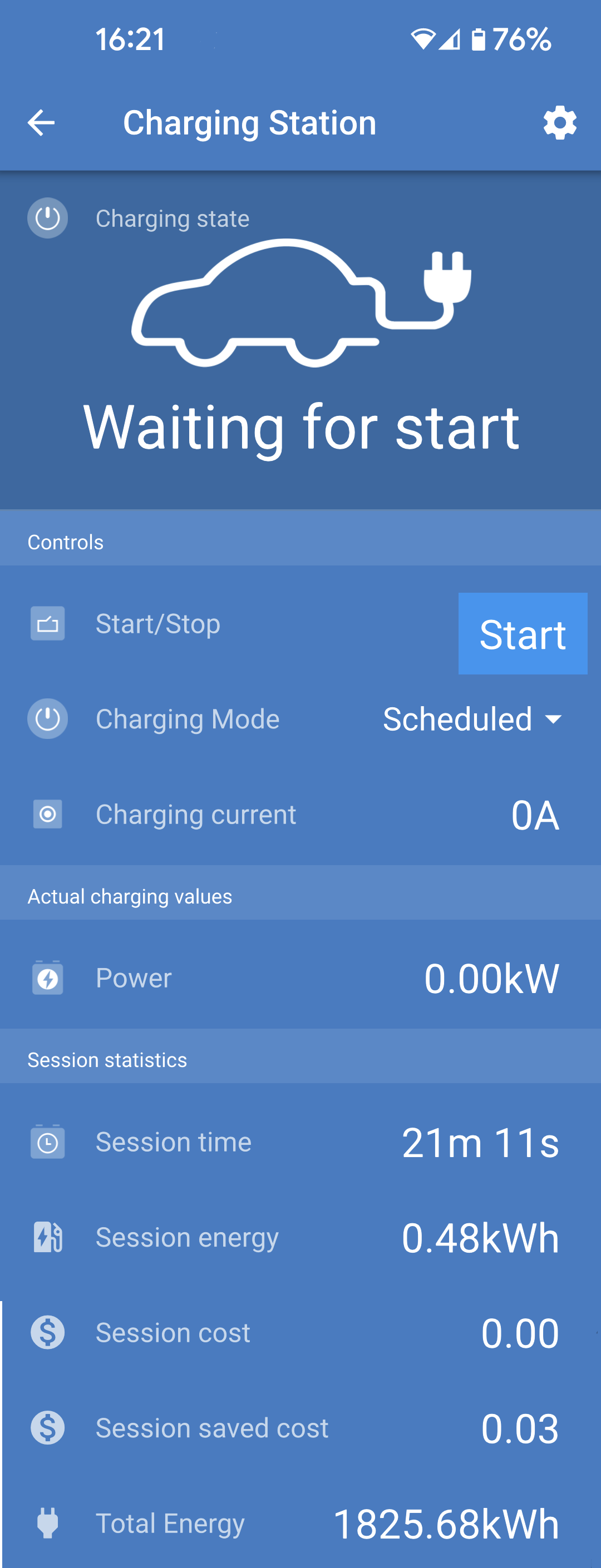

Pagina de privire de ansamblu oferă informații despre starea de încărcare, comenzi pentru pornirea/oprirea încărcării sau modificarea modului de încărcare și a curentului de încărcare. Mai mult, pot fi monitorizate valorile efective de încărcare și statisticile sesiunii.

Comenzi:

  • Pornire/Oprire: Porniți sau opriți încărcarea în modul manual.

    Rețineți faptul că după apăsarea butonului de oprire, curentul de încărcare este redus la minim și abia apoi contactorul se deschide (cu o întârziere de 2 secunde).

  • Mod încărcare: Schimbați modul de încărcare la manual, automat sau programat.

  • Curent de încărcare: Reglați curentul de încărcare (interval: 6–32 A, în funcție de Curentul de încărcare minim și maxim setat în pagina de Setări generale sau pe interfața web).

Valori efective de încărcare:

  • Curent: Curentul de încărcare.

  • Putere: Puterea de încărcare. În cazul unei alimentări în faze multiple, toate fazele sunt combinate.

Statistici sesiune:

  • Durata sesiunii: Durata efectivă a sesiunii de încărcare curente.

  • Energie sesiune: Totalul energiei încărcate în această sesiune.

  • Costul sesiunii: Costul sesiunii (la încărcarea din rețea), în funcție de prețul energiei per kWh introdus în setările EVCS, consultați capitolul Configurare EV Charging Station.

  • Cost economisit pe sesiune: Costul economisit, pe baza energiei încărcate din fotovoltaice și în funcție de prețul energiei per kWh introdus în setările EVCS.

  • Energie totală: Energia totală încărcată de la instalarea inițială.


5.2.3. Pagina Setări

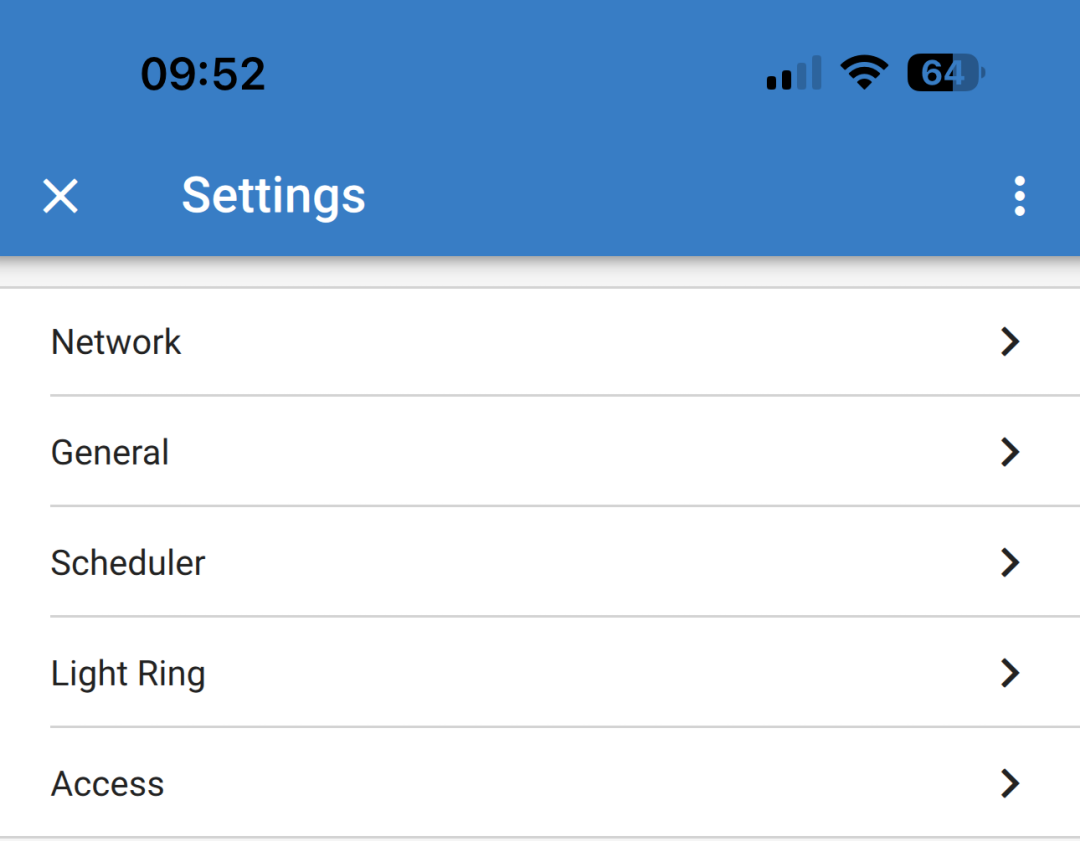

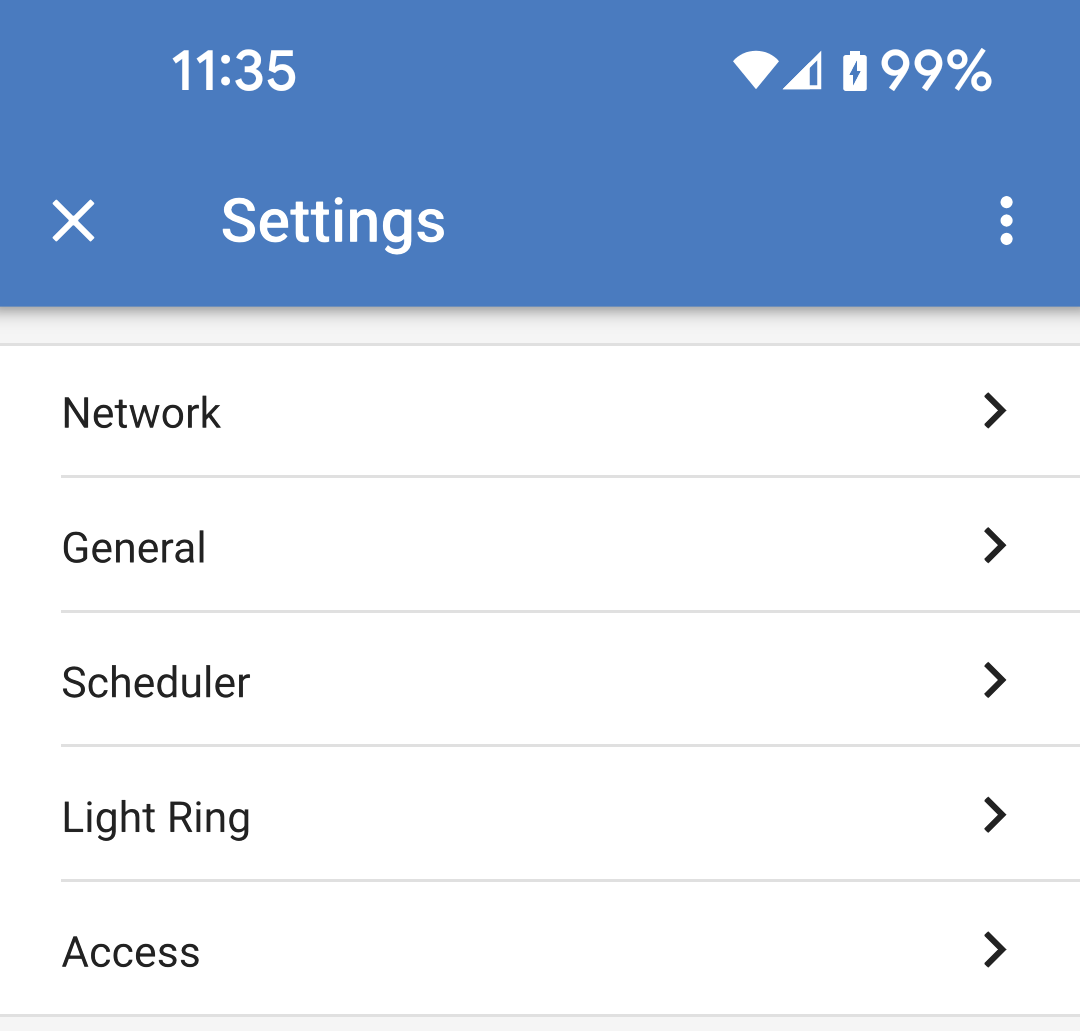

Meniul Setări poate fi accesat prin apăsarea simbolului cu rotiță dințată din partea dreapta sus a paginii Privire de ansamblu.

Sunt disponibile următoarele opțiuni de meniu:

  • Rețea: Modificați setările de rețea.

  • Informații generale: Ajustați setările încărcătorului.

  • Programare: Configurați programele de încărcare.

  • Inel luminos: Configurați comportamentul inelului luminos.

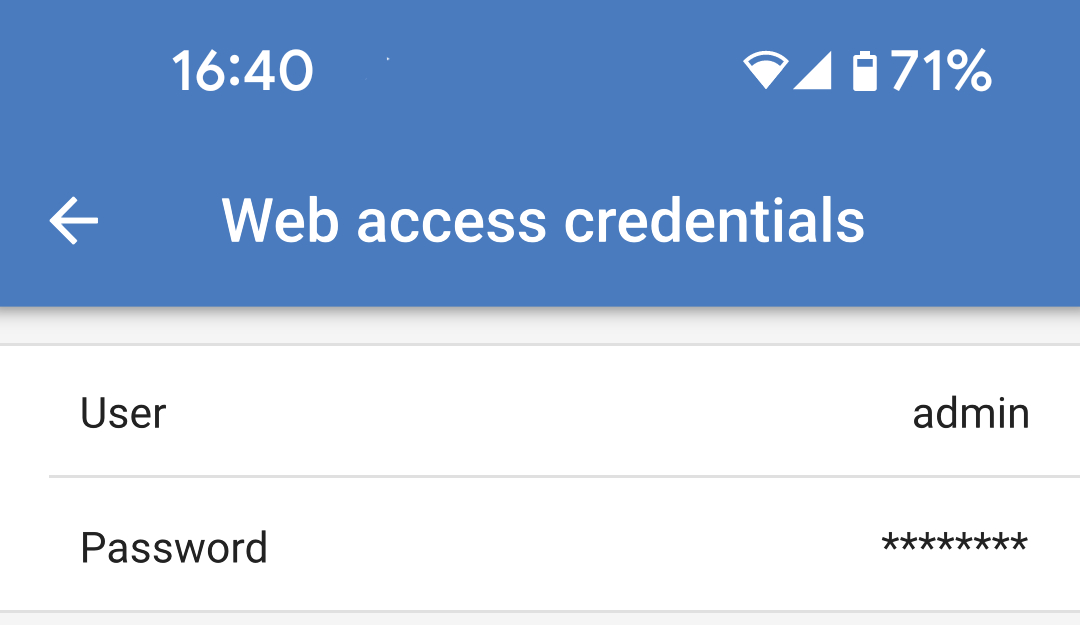

  • Acces: Specificați datele de autentificare pentru acces web.

Aceste setări sunt similare cu cele explicate în meniul Rețele și capitolul Configurarea stației de încărcare EV, cu excepția faptului că se poate declanșa o repornire a sistemului dacă este necesar.

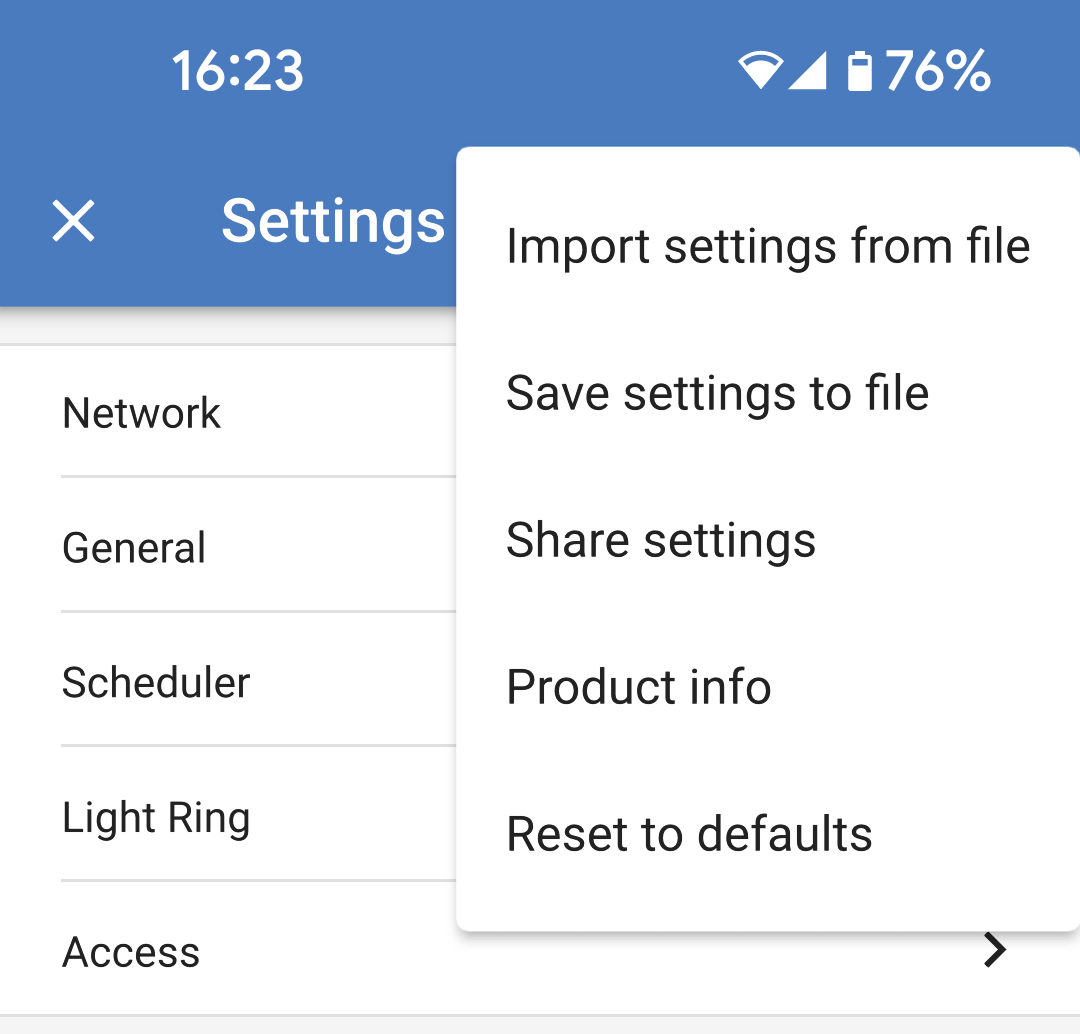

Atingeți cele trei puncte verticale din colțul dreapta sus al paginii Setări pentru a realiza următoarele acțiuni:

  • Importare setări din fișier: Importați setări salvate anterior dintr-un fișier din biblioteca de setări.

  • Salvare setări în fișier: Salvați setările curente într-un fișier care va fi stocat în biblioteca de setări. Acest fișier poate fi folosit ca o copie de rezervă pentru restabilirea setărilor pe EV Charging Station NS sau pentru aplicarea ușoară a acelorași setări pe alt dispozitiv.

  • Partajare setări: Partajați fișierul de setări prin e-mail sau alte aplicații de rețele sociale, care pot fi folosite pe un dispozitiv Android sau iOS, de exemplu.

  • Informații produs: Afișează numărul modelului EV Charging Station NS și numărul de serie. Există și un comutator pentru activarea sau dezactivarea Bluetooth. Consultați secțiunea Informații produs pentru mai multe informații.

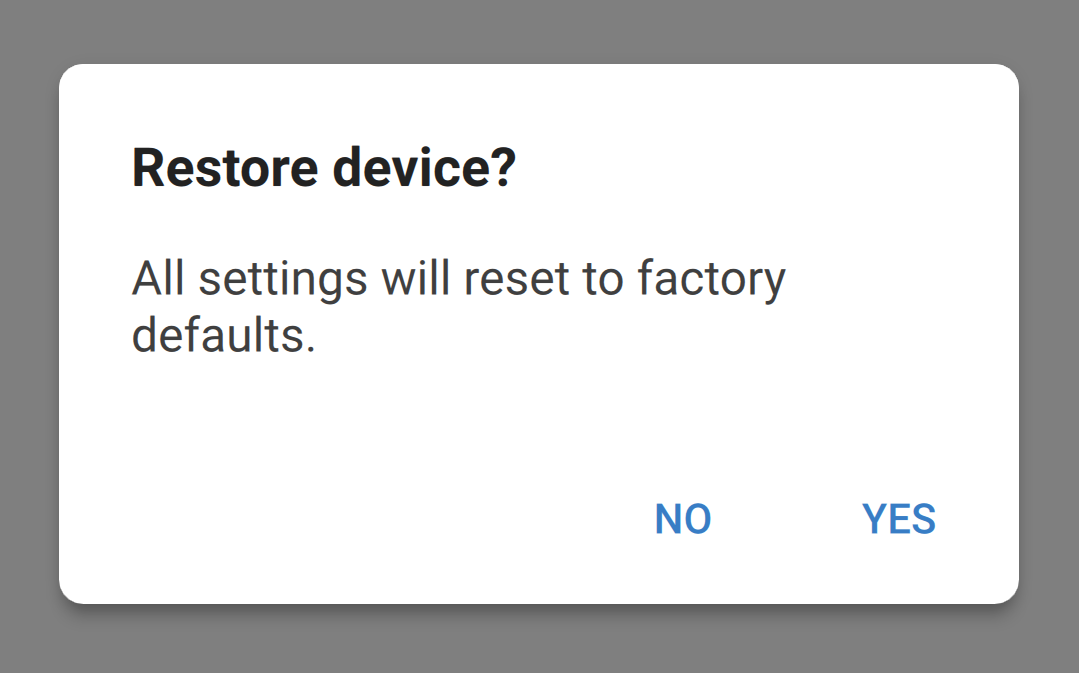

  • Resetare la valorile implicite: Resetați toate setările la valorile implicite din fabrică. Acest lucru înseamnă că toate setările personalizate vor fi pierdute, iar configurarea trebuie realizată din nou sau importată dintr-un fișier de setări salvat anterior.


5.2.4. Pagina Informații despre produs

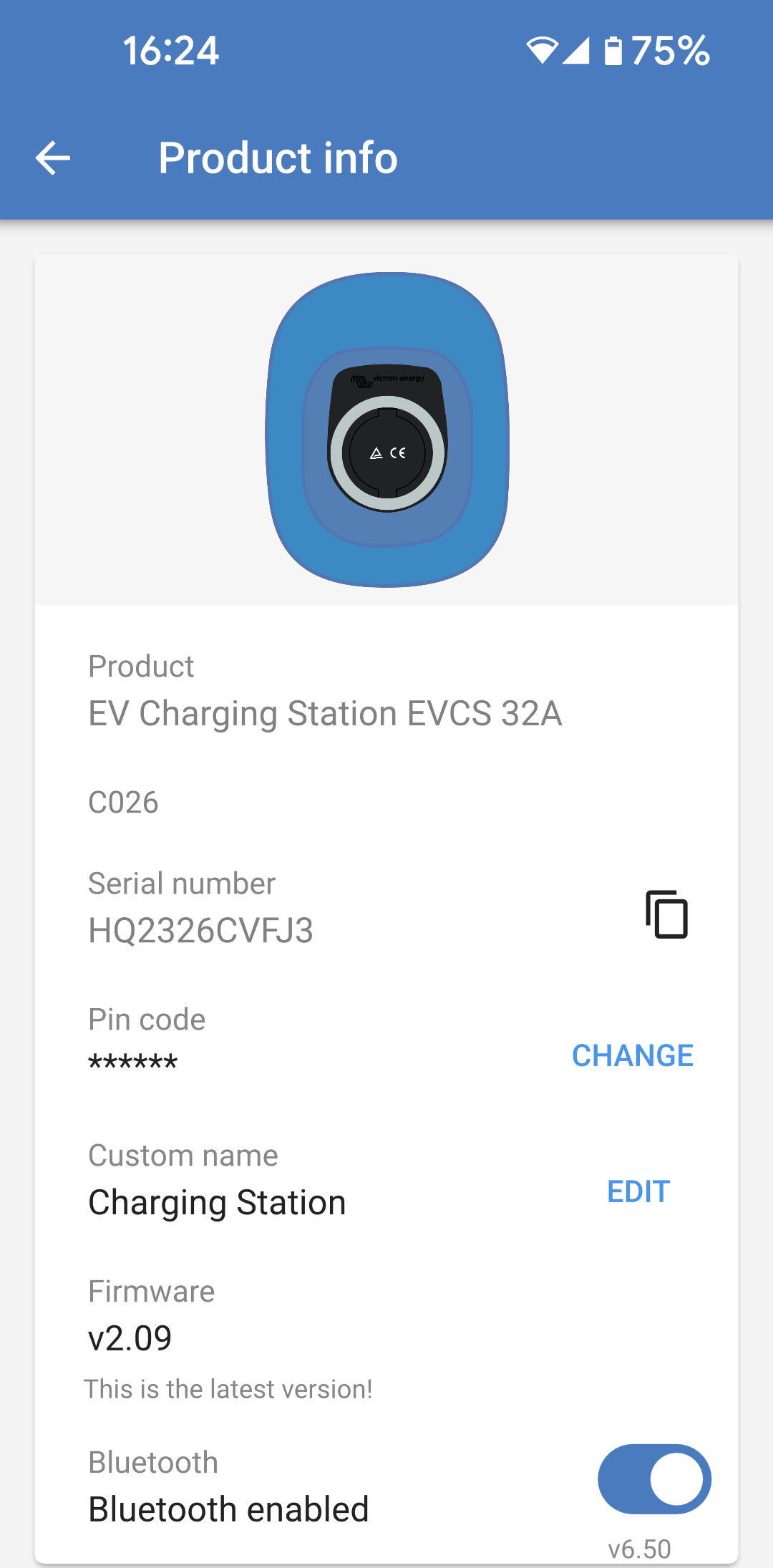

Pentru a accesa pagina Informații despre produs, atingeți pictograma cu 3 puncte verticale din pagina Setări.

  • Produs: Afișează numele produsului și numărul modelului.

  • Număr de serie: Afișează numărul de serie al EV Charging Station NS.

  • Cod PIN: Codul PIN este ascuns, dar poate fi modificat folosind butonul de modificare din dreapta.

  • Nume personalizat: Schimbați numele EV Charging Station NS.

  • Firmware: Afișează versiunea firmware curentă care rulează pe EV Charging Station NS.

  • Bluetooth: Activați sau dezactivați funcția Bluetooth a EV Charging Station NS.

Pentru mai multe informații despre atribuirea propriului nume pentru EV Charging Station NS și cum să dezactivați și reactivați Bluetooth, consultați manualul aplicație VictronConnect.

Avertisment

Rețineți că dacă dezactivați Bluetooth prin VictronConnect, acesta poate fi reactivat prin interfața web Meniu rețele sau prin utilizarea caracteristicii Resetare la valorile implicite, prin interfața web sau prin procedura butonului DEF. Pentru dispozitive mai vechi care au Bluetooth dezactivat din fabrică, utilizați meniul rețelei al interfeței web pentru a activa Bluetooth.

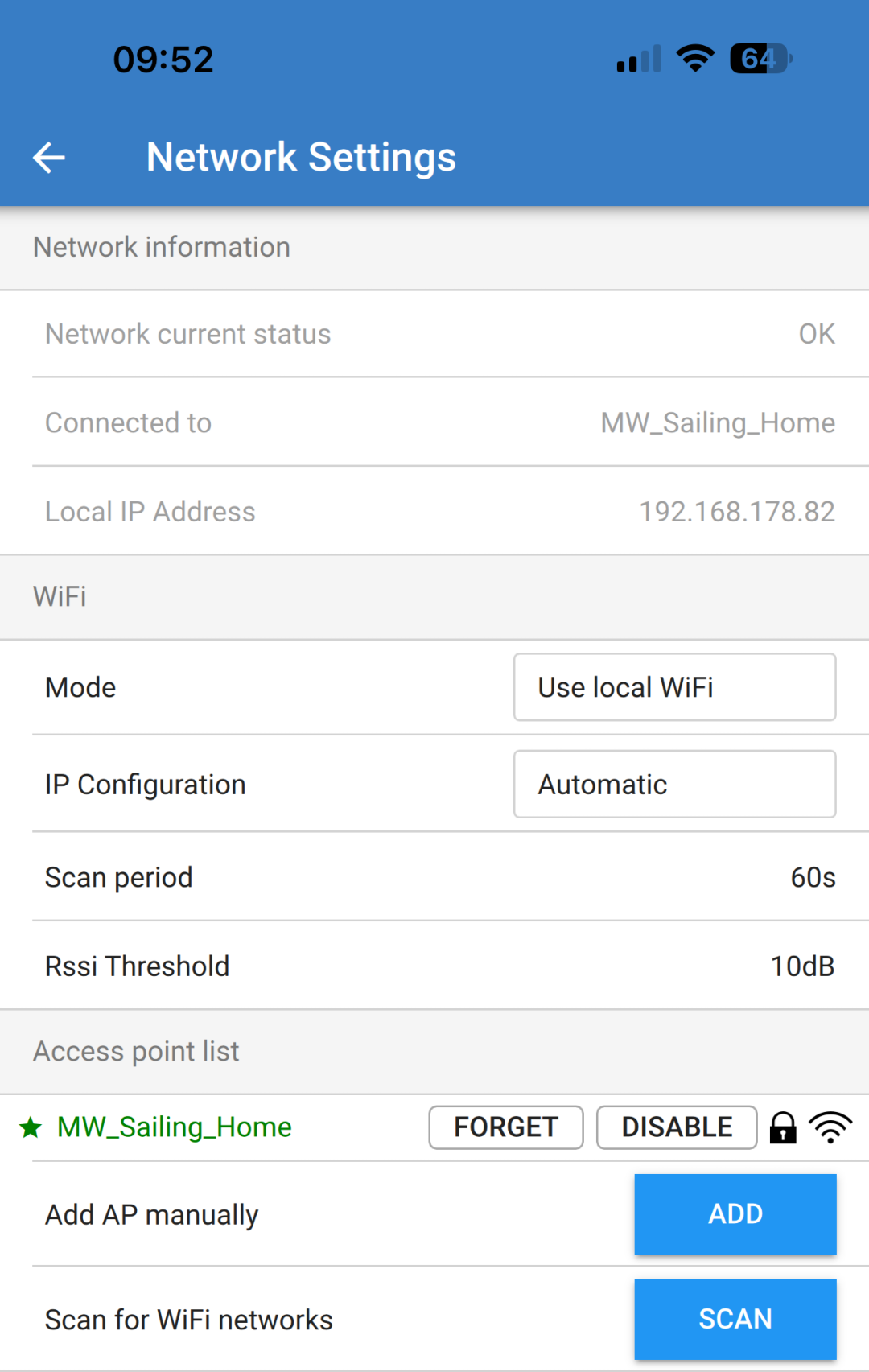

5.2.5. Setări rețea

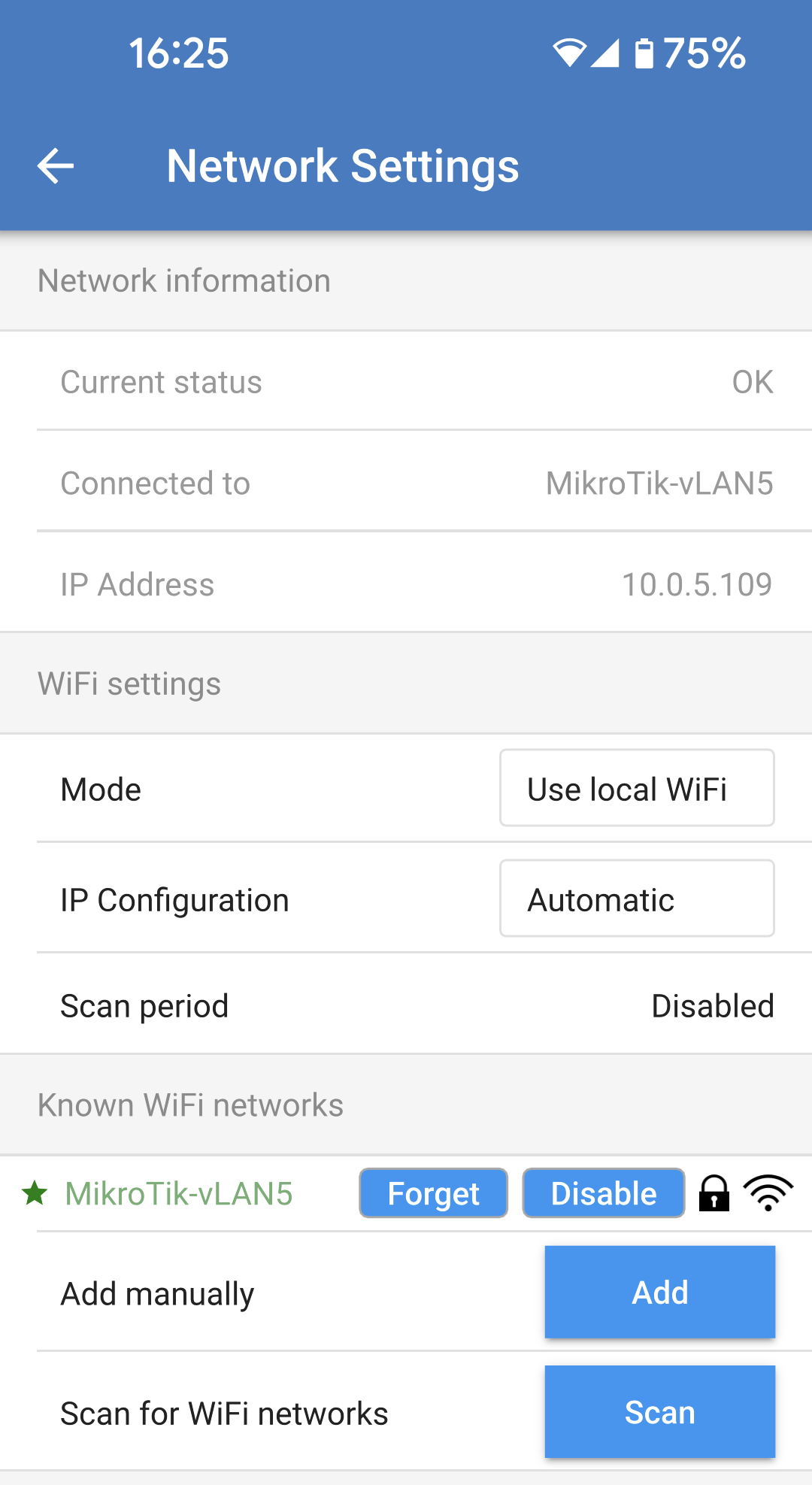

Secțiunea Informații rețea arată:

  • Starea curentă a rețelei: Arată starea curentă a rețelei.

  • Conectat la: Afișează numele rețelei WiFi la care este conectat EV Charging Station NS.

  • Adresă IP locală: Afișează adresa IP LAN a EV Charging Station NS.

Secțiunea WiFi permite configurarea setărilor WiFi pentru EV Charging Station NS.

  • Mod: Permite selectarea conexiunii WiFi locale sau dacă EV Charging Station NS trebuie să creeze un punct de acces WiFi. De regulă, EV Charging Station NS trebuie configurat să acționeze ca punct de acces doar dacă nu există alte rețele WiFi disponibile.

  • Configurare IP: Opțiune pentru a permite alocarea automată de adresă IP (DHCP) sau configurarea manuală a adresei IP fixe. Configurarea IP automată este opțiunea recomandată. Opțiunea manuală este concepută doar pentru configurări de rețea avansate sau conform îndrumărilor primite de la administratorul rețelei.

  • Perioada de scanare: Pentru a permite scanarea periodică automată de rețele WiFi și dacă este activată, pentru definirea perioadei de timp dintre scanările automate.

  • Prag Rssi: Setează puterea de semnal minimă pe care rețelele WiFi descoperite trebuie să o aibă înainte de a fi adăugate în listă.

Secțiunea Listă puncte de acces afișează rețelele WiFi locale descoperite sau permite adăugarea manuală a unei rețele WiFi.

Denumirea Punctului de acces conectat curent este afișată aici cu culoarea verde, împreună cu butoanele „FORGET” (elimină) și „DISABLE” (dezactivare).

  • Adăugare AP manual: Oferă opțiunea de a adăuga manual o rețea WiFi. Acest lucru se poate folosi în cazurile în care SSID al rețelei necesare este ascuns și nu se afișează în lista de rețele descoperite.

  • Scanare rețele WiFi: Atingeți butonul „SCAN” (scanare) pentru a scana imediat rețele WiFi disponibile în apropiere.

    Se va afișa o listă cu toate rețelele WiFi disponibile, pe măsură ce acestea sunt descoperite. Lista include numele Punctului de acces, starea sa de securitate, afișată cu un simbol de lacăt. Puterea semnalului primit de EV Charging Station este afișată cu simbolul WiFi în partea dreaptă.

    Atingeți butonul „ADD” (adăugare) de lângă rețeaua la care doriți să vă conectați. Vi se va cere să introduceți parola pentru rețeaua selectată, dacă este cazul.


5.2.6. Setări generale

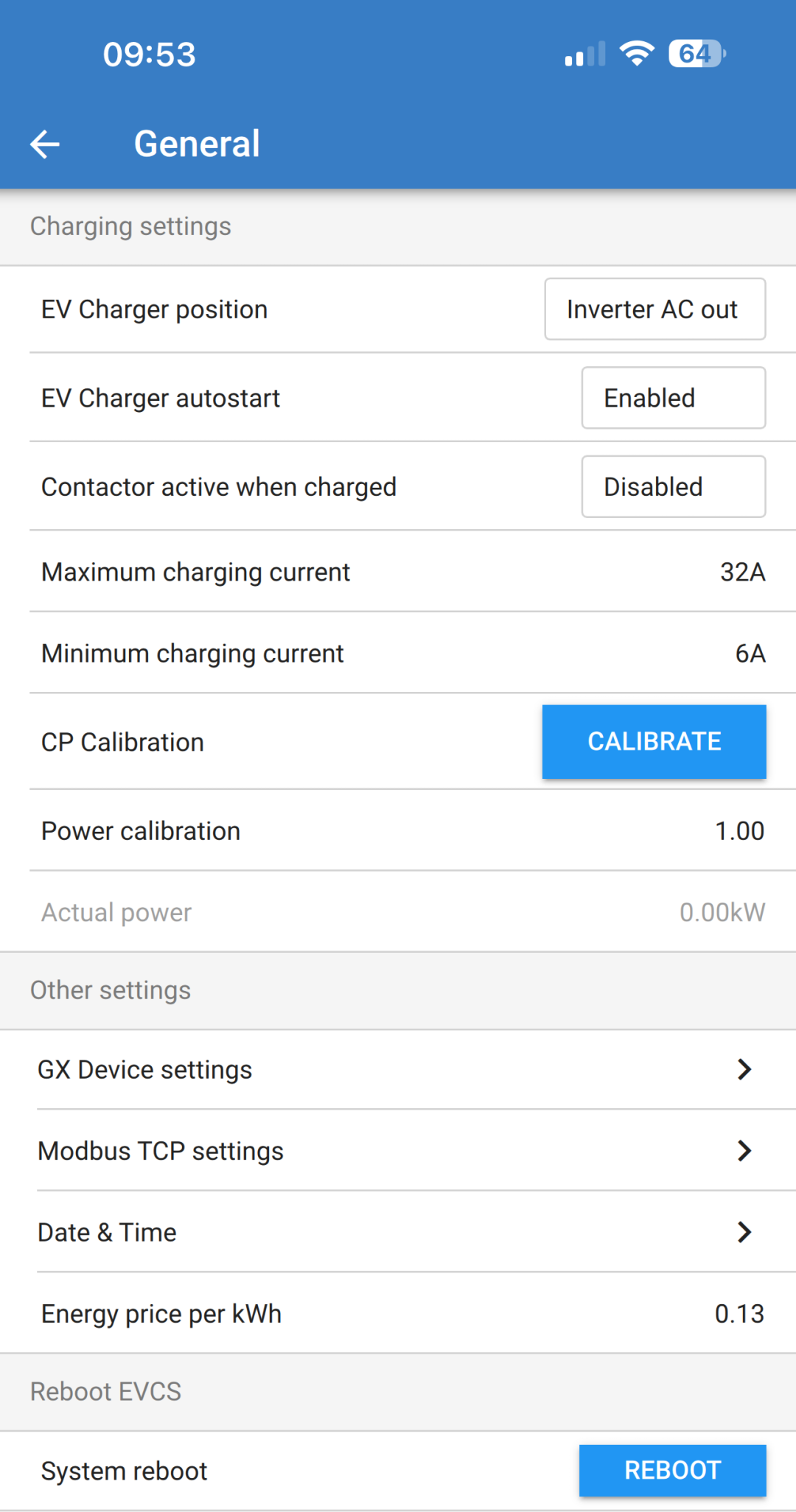

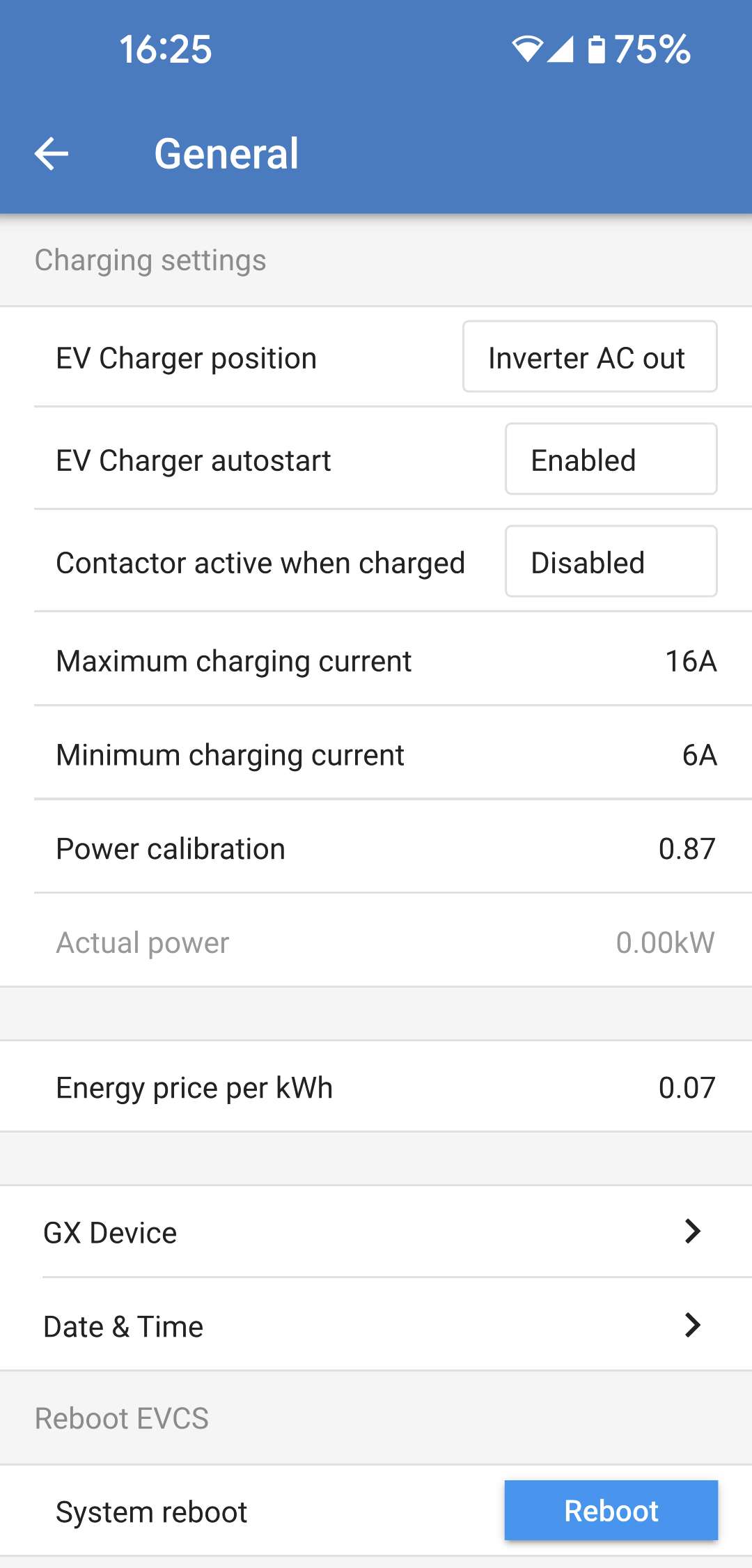

Pagina Setări generale enumeră opțiunile pentru configurarea generală a EV Charging Station NS.

Secțiunea Setări de încărcare are următoarele opțiuni:

  • Poziție încărcător EV: Această opțiune selectează unde în cadrul sistemului este conectat EV Charging Station NS. De exemplu, EV Charging Station NS ar putea fi conectat pe partea Intrare CA sau pe partea Ieșire CA a unui MultiPlus.

  • Pornire automată încărcător EV: Această opțiune definește dacă încărcătorul EV va începe automat încărcarea când cablul de încărcare EV este conectat la vehicul.

  • Contactor activ când este încărcat: Când EV este încărcat, contactorul poate fi setat să rămână închis sau să se deschidă, ceea ce va deconecta complet EV de la alimentare.

  • Curent maxim de încărcare: Curentul maxim de încărcare pe care EV Charging Station NS îl va alimenta la EV în orice situație. Intervalul configurabil este de la 10 A la 32 A.

  • Curent minim de încărcare: Curentul minim de încărcare ce ar trebui furnizat către EV, cu excepția cazului în care acesta este încărcat la nivelul dorit. Intervalul configurabil este de la 6 A la 31 A.

  • Calibrare CP: Permite calibrarea liniei de semnal CP (control pilot).

  • Calibrarea puterii: Ajustați această setare pentru a calibra valoarea Putere efectivă.

  • Putere efectivă: Afișează puterea combinată efectivă a tuturor fazelor pe care EV Charging Station NS le furnizează către EV.

Secțiunea Alte setări include:

  • Setări dispozitiv GX: Selectați această opțiune pentru comunicarea cu un dispozitiv GX, cum ar fi Cerbo GX sau Ekrano GX.

  • Setări Modbus TCP: Activați lista de permisiuni cu adrese IP și adăugați adrese IP la lista de permisiuni.

  • Data și ora : Setați fusul orar, data și ora.

  • Preț energie per kWh: Setați prețul energiei importate din rețea.

Repornire EVCS:

  • Repornire sistem: atingeți butonul „REBOOT” (repornire) pentru a reporniEV Charging Station NS.

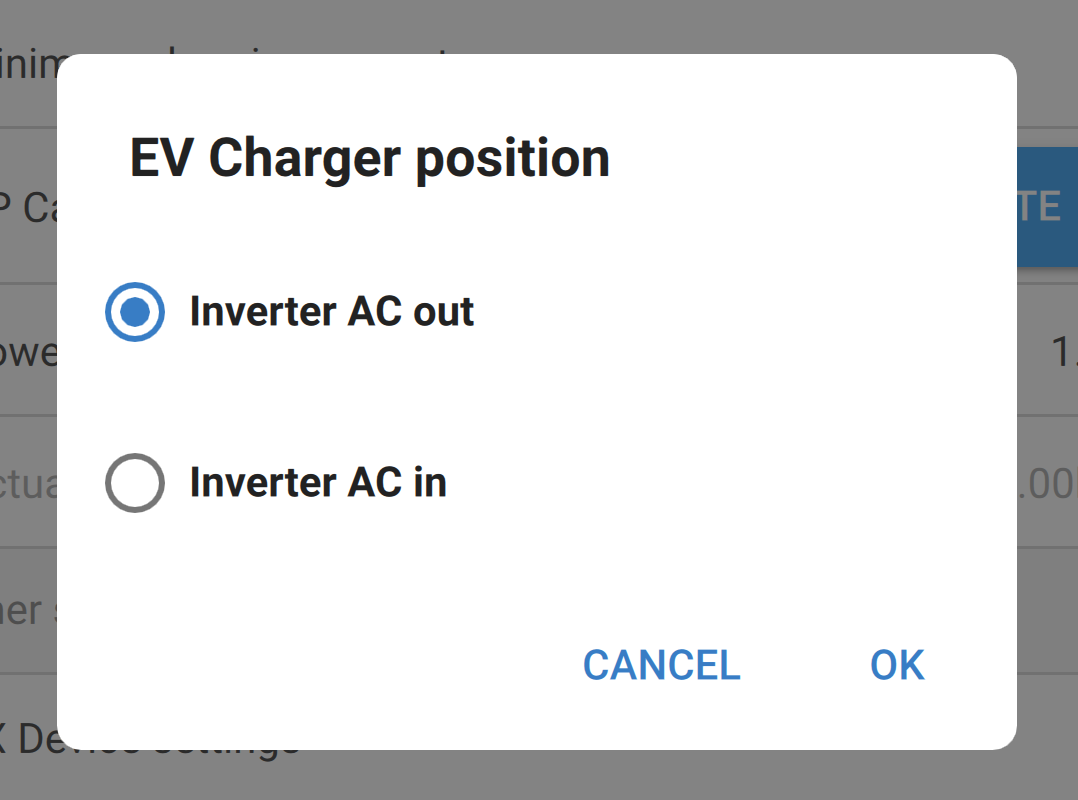

Poziție încărcător EV

Selectați poziția în care EV Charging Station NS este conectat la sistem.

Dacă EV Charging Station NS este conectat oriunde înainte de Invertor/Încărcător, atunci selectați opțiunea „Inverter AC in” (Invertor intrare CA).

Alternativ, dacă EV Charging Station NS este conectat după Invertor/Încărcător sau dacă este conectat după un Invertor, atunci selectați opțiunea „Inverter AC out” (Invertor ieșire CA).


Pornire automată încărcător EV

Alegeți dacă EV Charging Station NS pornește automat când cablul de încărcare este conectat la EV.

Selectați „Enabled” (Activat) pentru pornire automată când cablul de încărcare este conectat la EV.

Selectați „Disabled” (Dezactivat) dacă nu doriți ca încărcarea să înceapă automat. În acest caz, încărcarea trebuie pornită automat prin apăsarea butonului „Start” de pe pagina Privire de ansamblu. Acest lucru poate ajuta la prevenirea utilizării neautorizate a EV Charging Station NS.

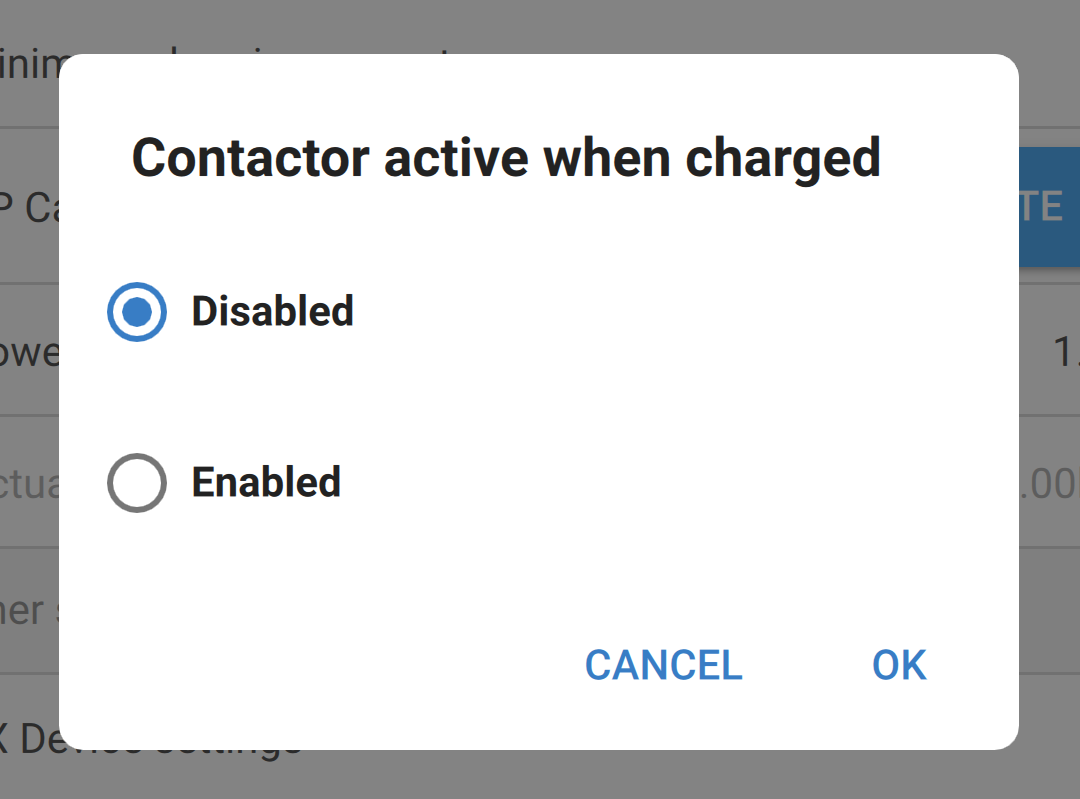

Contactor activ când este încărcat

Alegeți dacă contactorul din cadrul EV Charging Station NS rămâne închis sau se deschide când EV este încărcat, dar cablul este încă conectat.

Selectați „Enabled” (Activat) pentru ca contactorul intern să rămână închis când EV este încărcat. De exemplu, acest lucru poate fi util dacă doriți să porniți climatizarea cu electricitate din sursa de încărcare și nu din bateria EV.

Selectați „Disabled” (Dezactivat) pentru ca contactorul intern să se deschidă când EV este încărcat. Acesta lucru determină deconectarea EV de la alimentare, ca și cum cablul de încărcare ar fi deconectat.


Calibrare CP

Un cablu de încărcare Tip 2 EV conține o linie de semnal denumită „Control Pilot” (CP) (pilot de control). Acesta este un semnal bidirecțional care permite comunicarea dintre EV și o stație de încărcare EV, cum ar fi EV Charging Station NS. Este important ca linia CP să fie calibrată pentru a asigura o comunicare corespunzătoare între EV și încărcătorul său.

Atingeți butonul „CALIBRATE” (calibrare) pentru a începe calibrarea liniei CP.


Se va afișa o casetă de confirmare. Atingeți „NEXT” (următorul) dacă sunteți sigur(ă) că doriți să recalibrați linia CP.

Urmați instrucțiunile de pe următorul ecran și asigurați-vă că EV este conectat la EV Charging Station NS. Atingeți „NEXT” (următorul) pentru confirmare și permiteți începerea calibrării liniei CP. Așteptați până la finalizarea calculelor.


Când procesul de calibrare s-a încheiat, se afișează un mesaj cu „Success!”.

Atingeți „CLOSE” (închidere) pentru a aplica noile calcule de calibrare sau „Reset” (Resetare) pentru a le reseta.

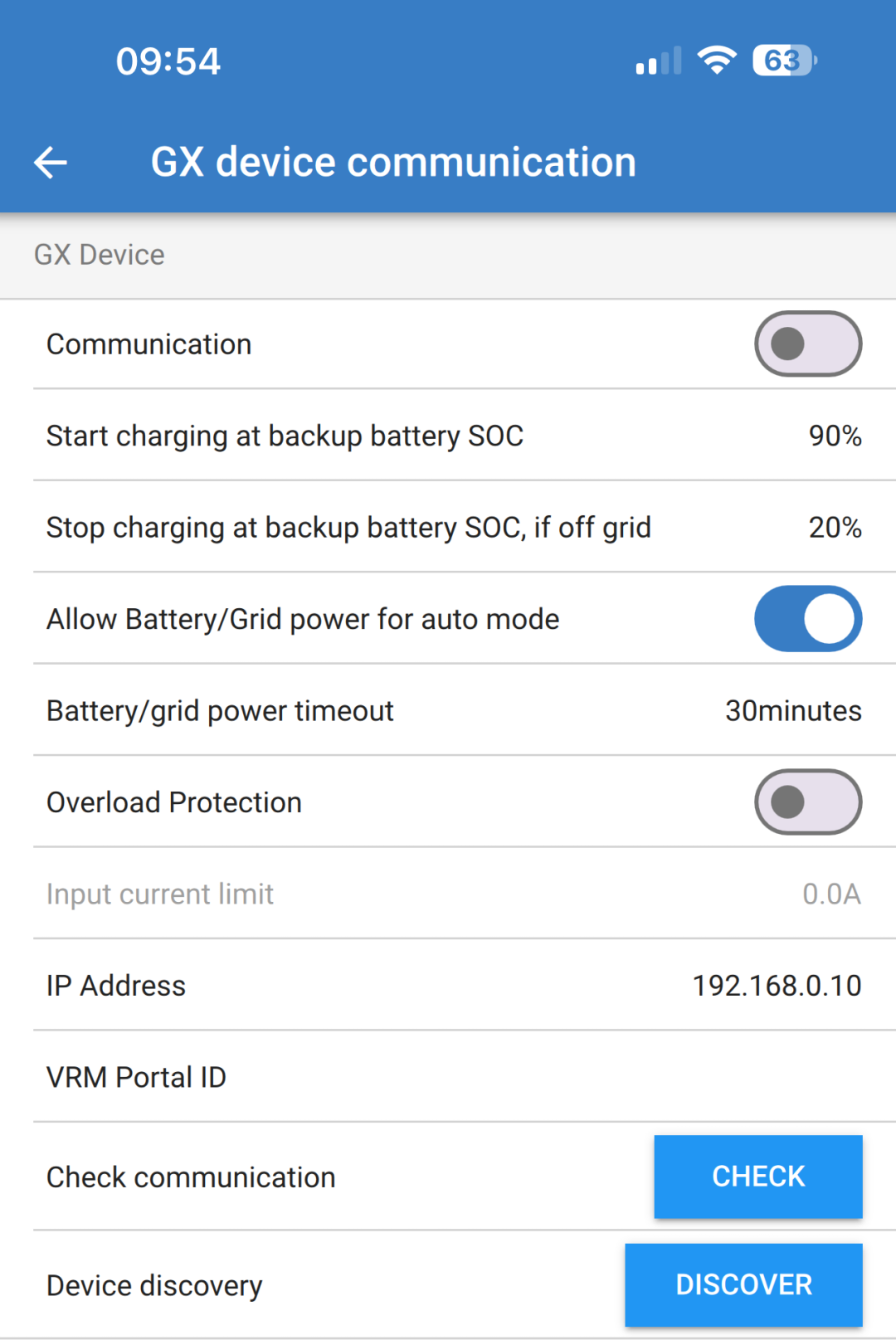

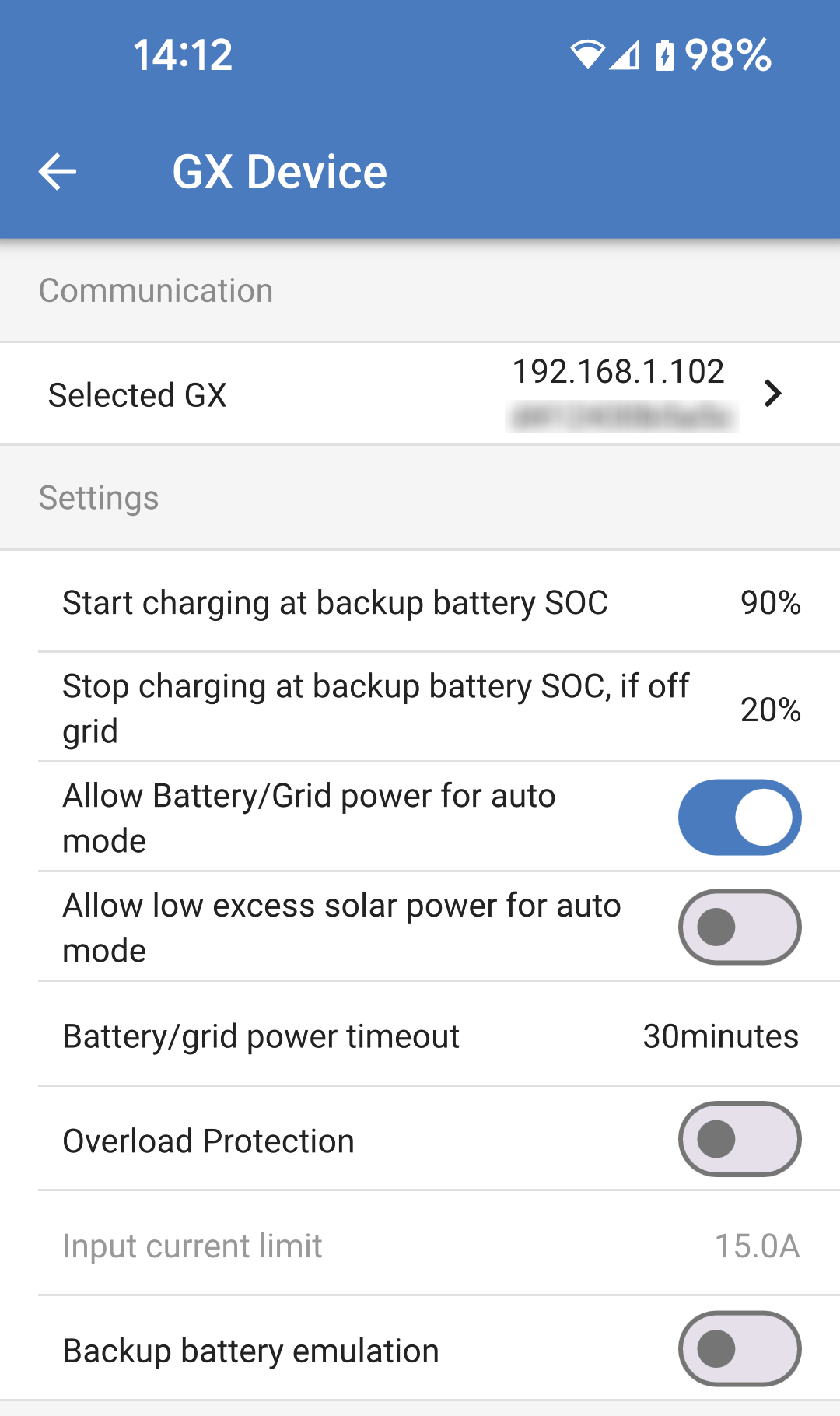

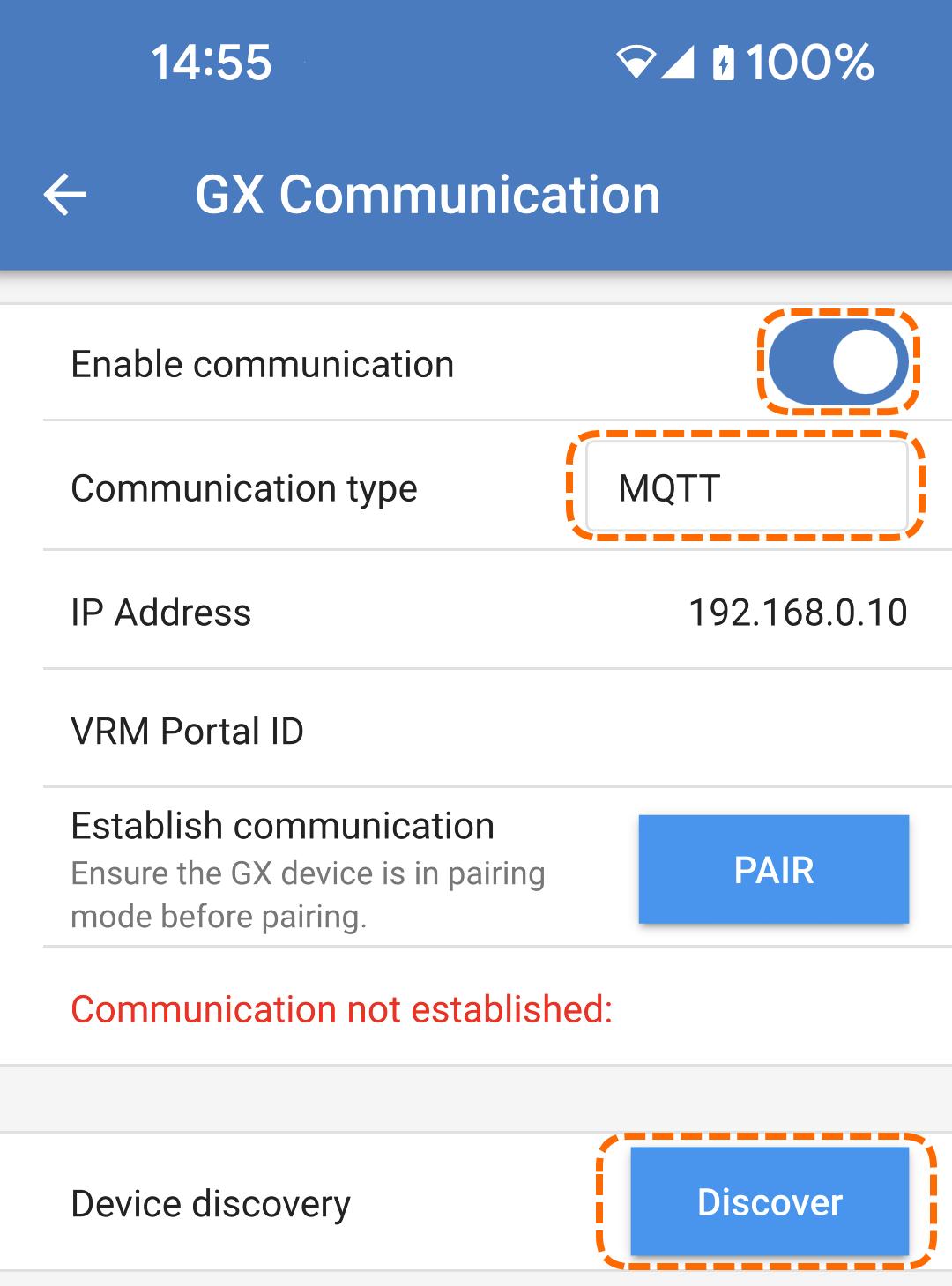

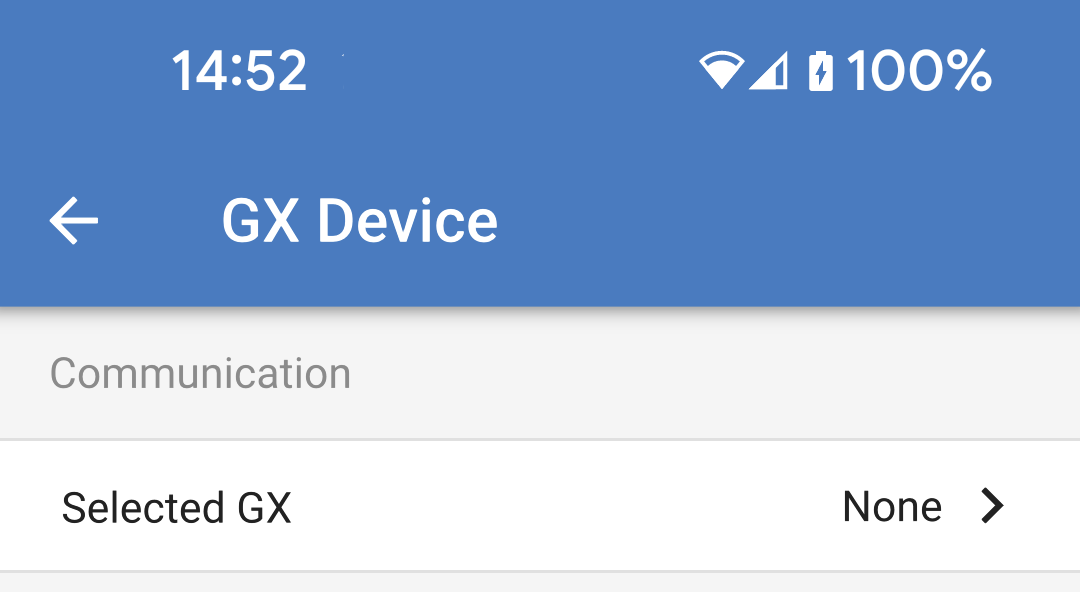

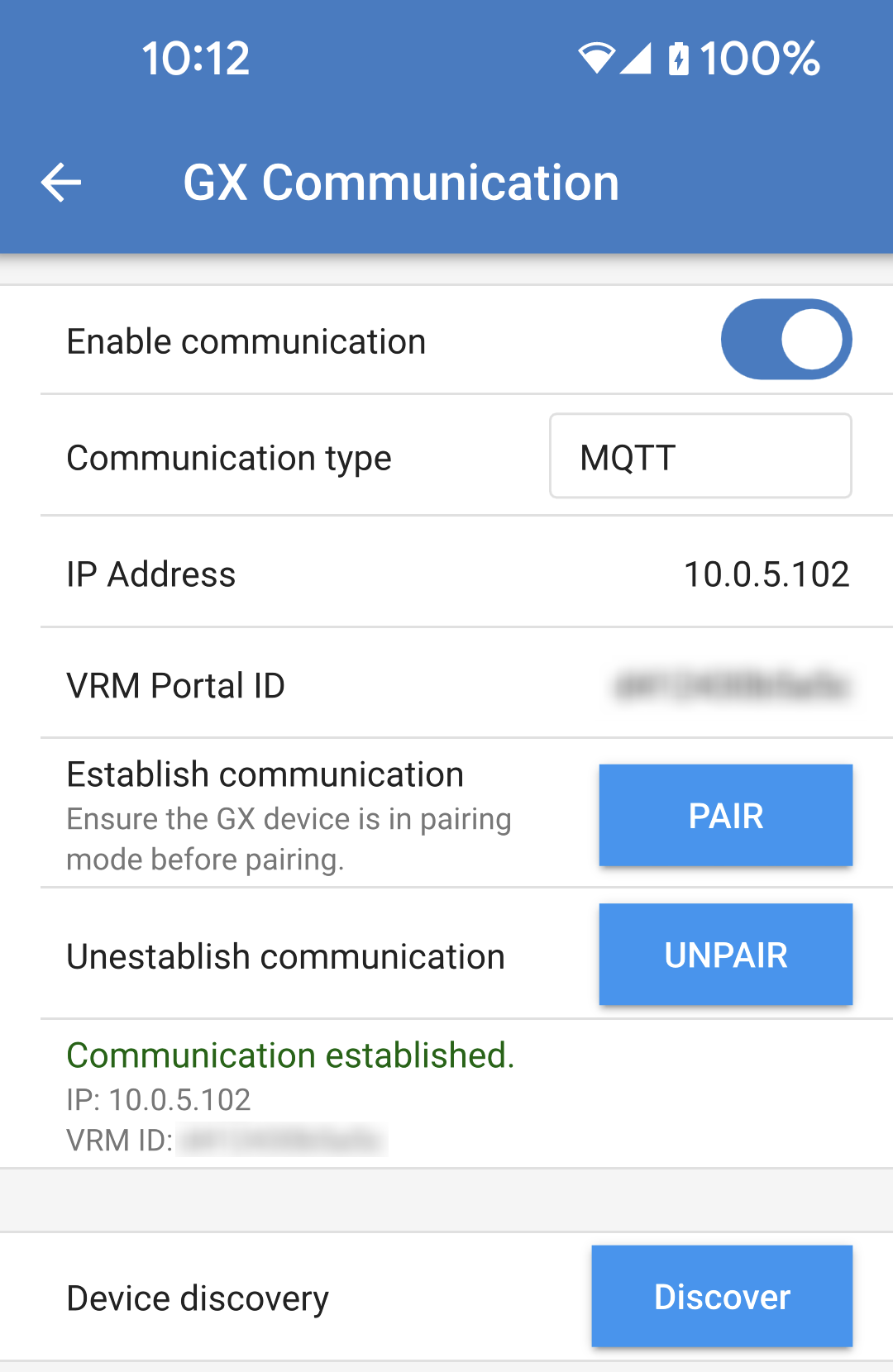

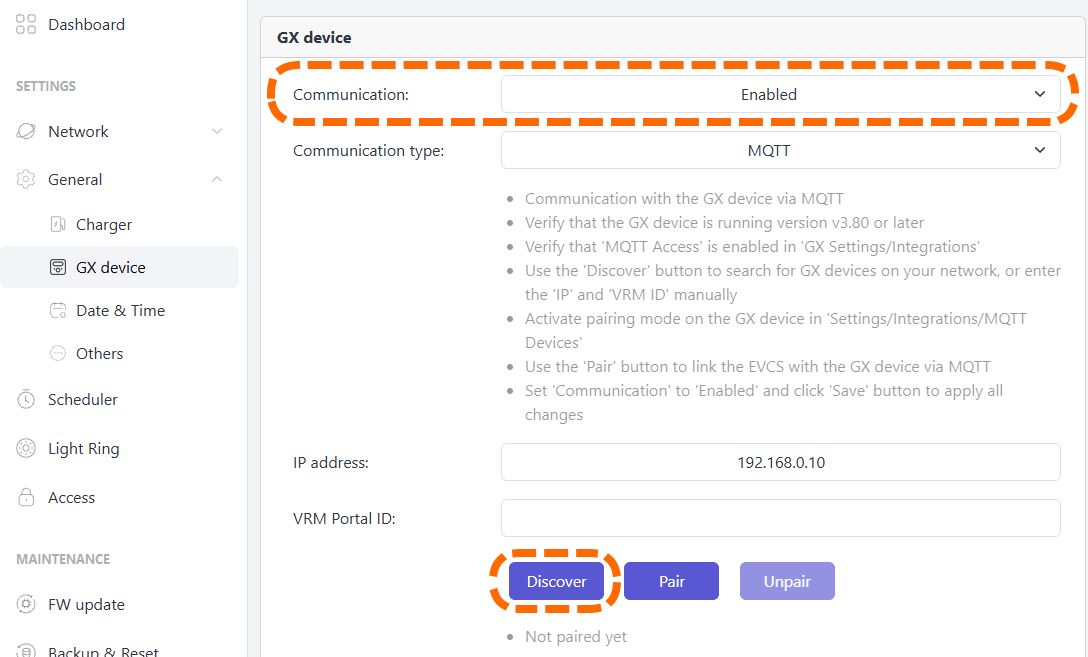

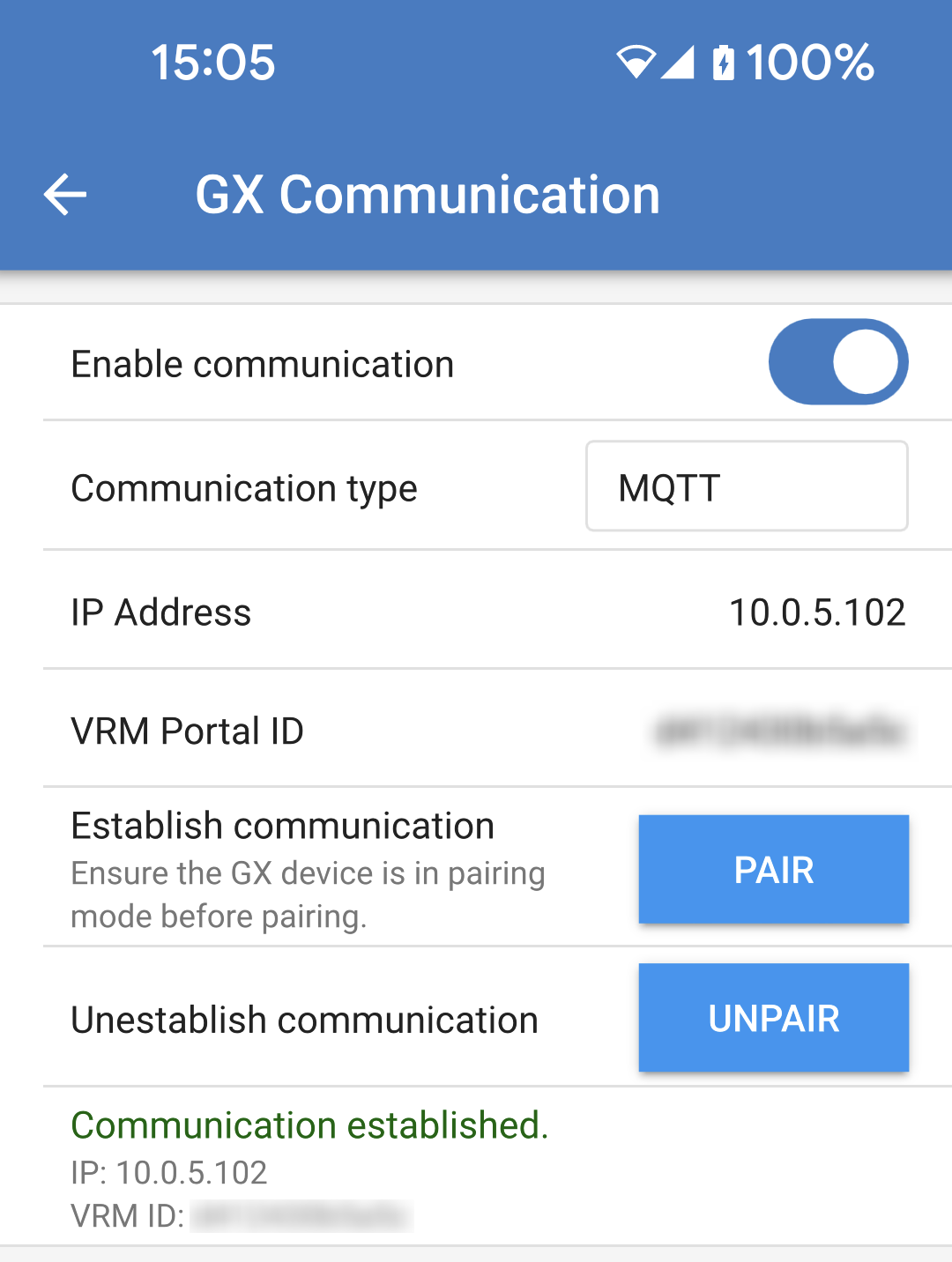

Comunicare cu dispozitiv GX

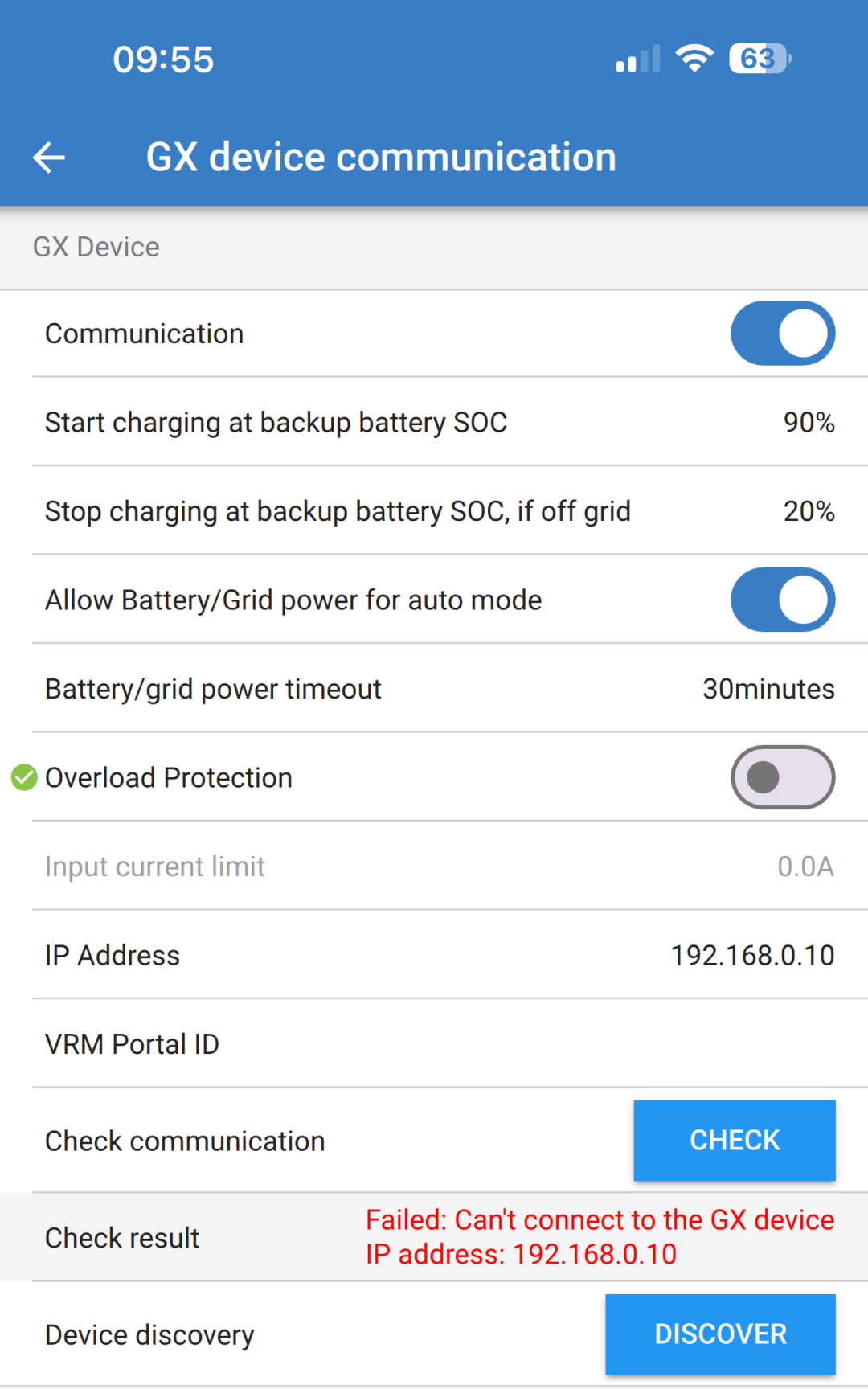

Pagina Setări dispozitiv GX poate fi accesată din pagina Setări generale.

  • Comunicare: Activați sau dezactivați comunicarea cu un dispozitiv GX în cadrul sistemului.

  • Începerea încărcării la SoC al bateriei de rezervă: SoC al bateriei de rezervă minim înainte ca EV Charging Station NS să înceapă încărcarea în modul Automat.

  • Oprirea încărcării la SoC al bateriei de rezervă dacă nu există conexiune la rețea: Dacă nu există conexiune la rețea sau dacă rețeaua nu este disponibilă, EV Charging Station NS va opri încărcarea când SoC al bateriei de rezervă scade sub acest nivel.

  • Permitere Putere baterie/rețea pentru mod Automat: Activați această setare pentru a permite modului Automat să continue încărcarea EV la un curent minim, chiar și dacă nu există suficientă energie solară în exces. Acest lucru ajută la minimizarea ciclurilor de activare/dezactivare a încărcării automate în modul Automat. Notă: EV Charging Station NS nu poate decide dacă energia provine de la baterie sau de la rețea, acest lucru este decis de invertorul/încărcătorul din sistem.

  • Expirare putere Baterie/Rețea: Dacă setarea de mai sus este activată, atunci această este durata de timp continuă maximă pentru care EV Charging Station NS va trage putere din baterie sau din rețea.

  • Protecție la suprasarcină: Când este activată, această setare va citi starea de suprasarcină a invertorului din sistem. În cazul unei suprasarcini, EV Charging Station NS va reduce curentul său de încărcare la minim și va aștepta aproximativ 5 secunde. Dacă condiția de suprasarcină a invertorului este încă activă, EV Charging Station NS va opri încărcarea. Încărcarea EV se va relua la o scurtă perioadă de timp după ce condiția de suprasarcină a invertorului a dispărut.

    Dacă se detectează mai multe evenimente de suprasarcină într-o anumită perioadă de timp, EV Charging Station NS va reduce curentul de încărcare cu 10 %.

    Același lucru se aplică în cazul sistemelor legate la rețea, în care se depășește o limită de curent de la rețea aplicată.

    În VictronConnect sau în EV Charging Station NS se va afișa un avertisment dacă puterea de încărcare este redusă sau dacă încercarea este întreruptă.

  • Limită curent de intrare: Aceasta afișează limita de curent de la rețea aplicată în sistemele legate la rețea.

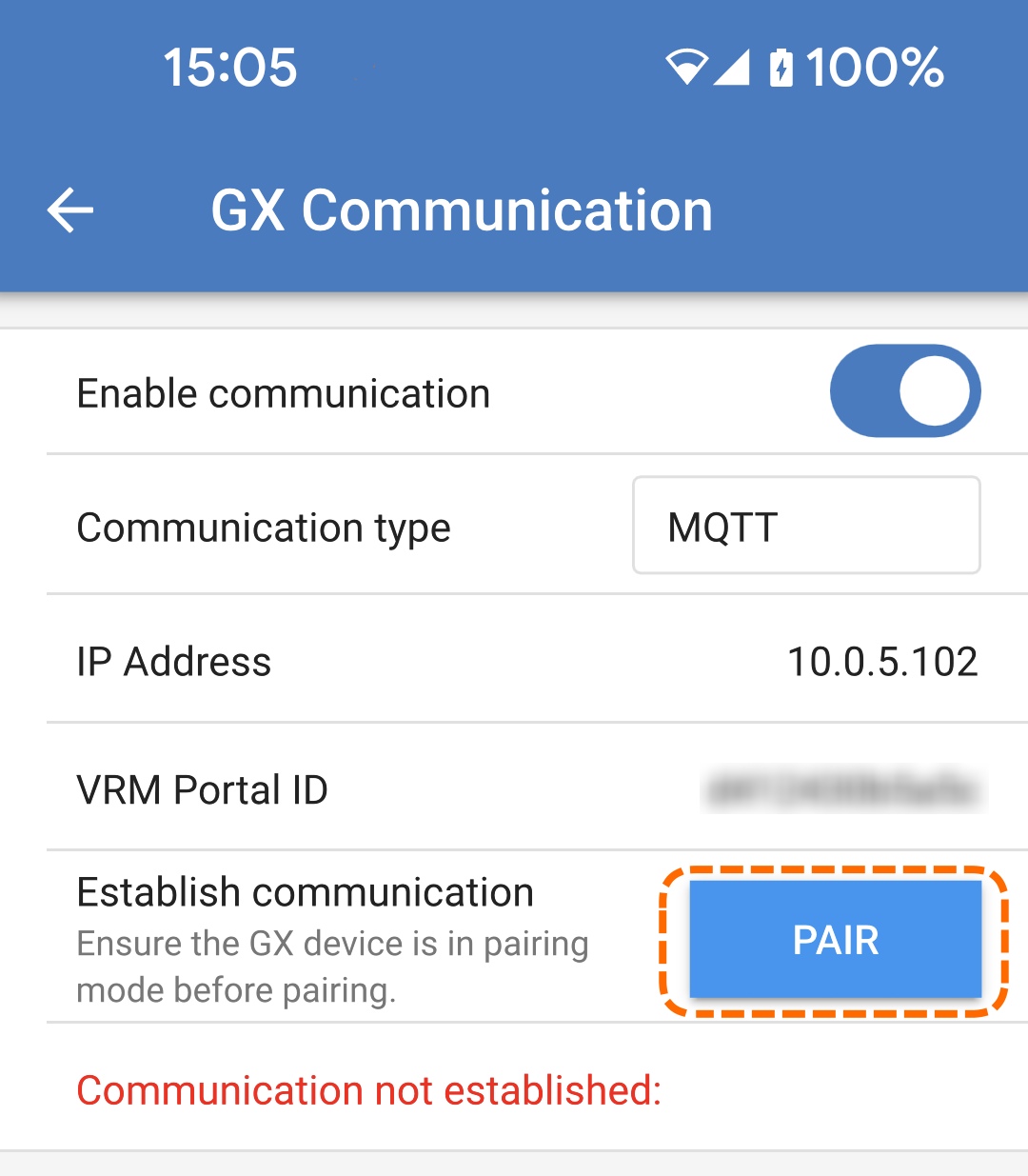

  • Adresă IP: Afișează adresa IP a dispozitivului GX. Atingeți rândul „IP Address” (Adresă IP) pentru a o modifica.

  • ID Portal VRM: Afișează ID-ul portalului VRM. Atingeți rândul „VRM Portal ID” (ID portal VRM) pentru a-l modifica.


  • Verificare comunicare: Atingeți butonul „CHECK” (verificare) pentru a verifica comunicarea dintre EV Charging Station NS și dispozitivul GX, folosind adresa IP setată mai sus.

  • Verificare rezultat: Arată dacă verificarea comunicării cu dispozitivul GX are un rezultat pozitiv sau negativ.

    Dacă rezultatul verificării comunicării este negativ, verificați dacă adresa IP a GX specificată este corectă sau folosiți butonul „DISCOVER” (descoperire) pentru a căuta un dispozitiv GX local, ca mai jos.

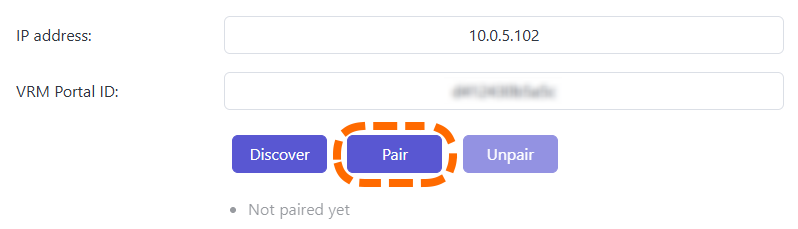

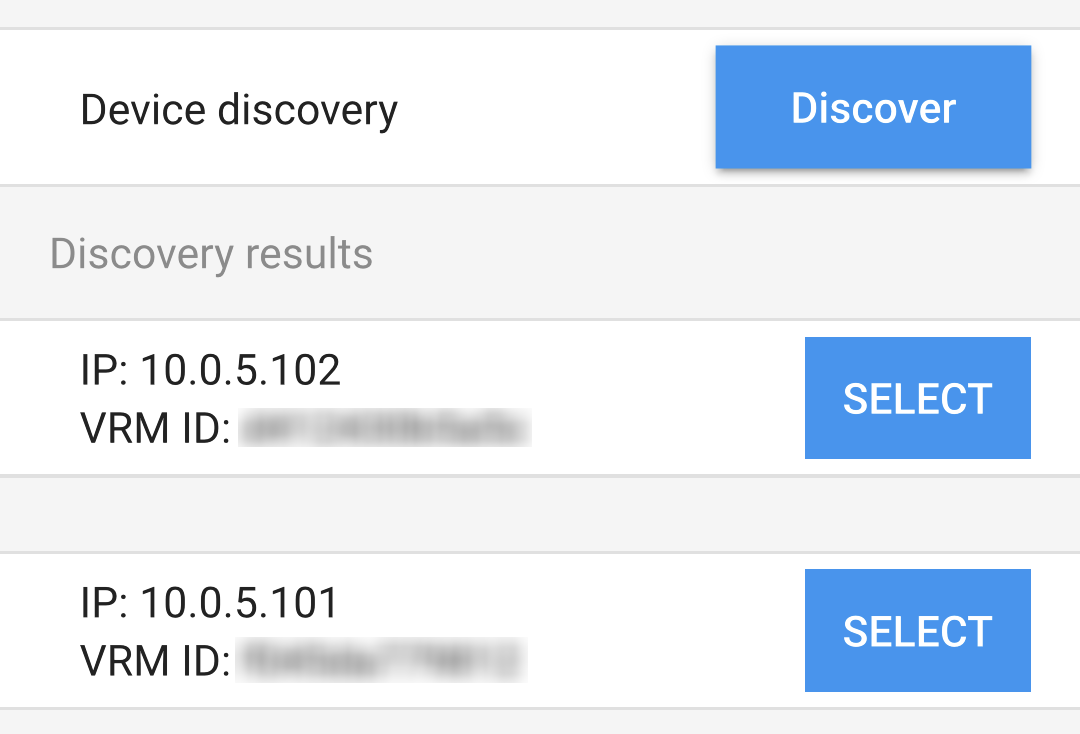

  • Descoperire dispozitiv: Atingeți butonul „DISCOVER” (descoperire) pentru a permite EV Charging Station NS să descopere automat orice dispozitive GX din rețeaua locală.

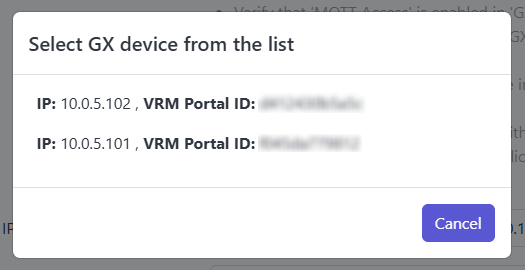

  • Rezultat descoperire: Vor fi enumerate toate dispozitivele GX care au fost descoperite prin Descoperire dispozitiv.

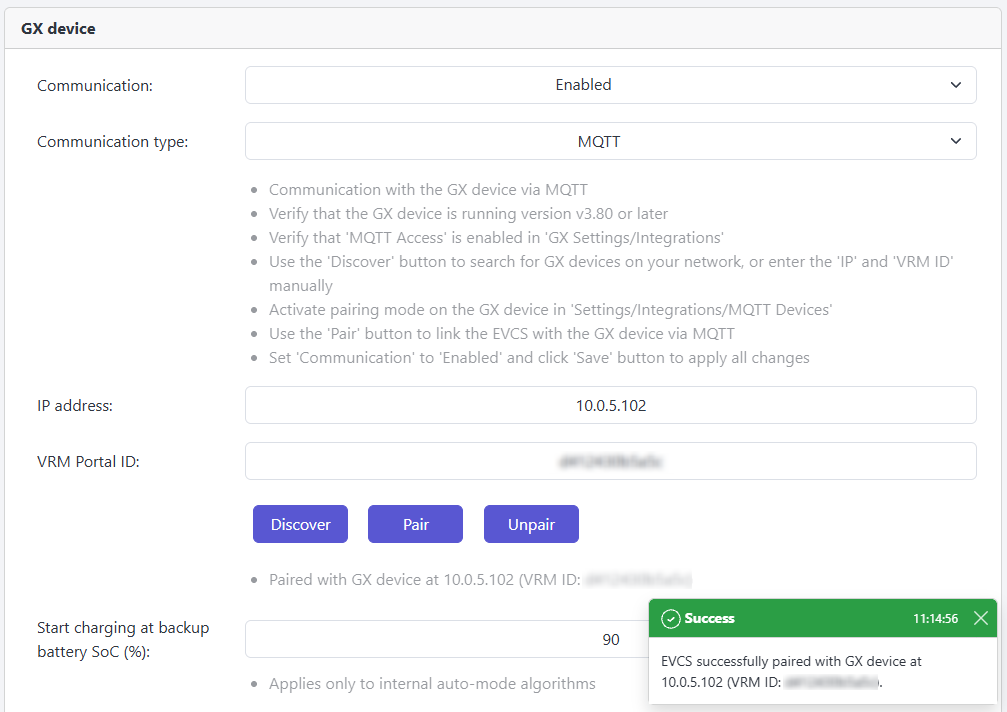

    Atingeți „ADD” (adăugare) pentru a asocia dispozitivul GX la EV Charging Station NS. Acesta va deveni apoi dispozitivul GX cu care comunică EV Charging Station NS, iar informațiile sale vor fi introduse în câmpurile Adresă IP și ID portal VRM.


Setări Modbus TCP

Setările serverului Modbus TCP permit activarea listei de permisiuni IP și adăugarea de adrese IP ale dispozitivelor GX.

Cu lista de permisiuni activată, numai adresele IP adăugate în lista de permisiuni vor putea comunica cu EV Charging Station NS.

Din motive de securitate, se recomandă ferm să activați lista de permisiuni TCP și să adăugați doar dispozitivele GX care trebuie să comunice cu EV Charging Station NS. În anumite țări, aceasta poate fi o cerință de la operatorii de rețea.

  • Activare listă de permisiuni adrese IP: Activați sau dezactivați caracteristica de listă de permisiuni IP.

  • Adăugare IP la lista de permisiuni: Atingeți butonul „ADD” (adăugare) pentru a popula lista de permisiuni cu adrese IP de încredere.

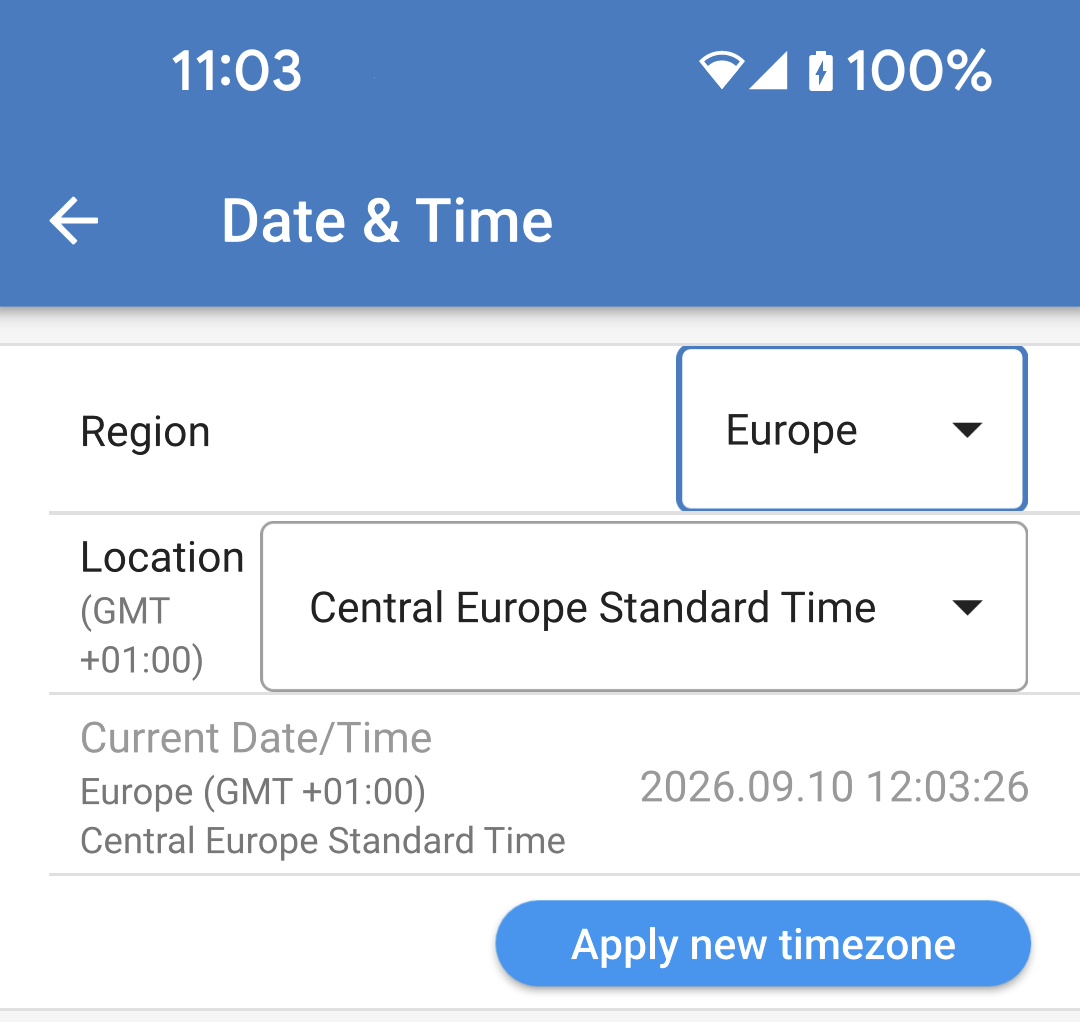

Data si ora

  • Regiune: Selectați regiunea dvs. de fus orar.

  • Decalaj: Dacă se selectează regiunea UTC, atunci va trebui să introduceți decalajul corect pentru fusul dvs. orar.

Preț energie per kWh

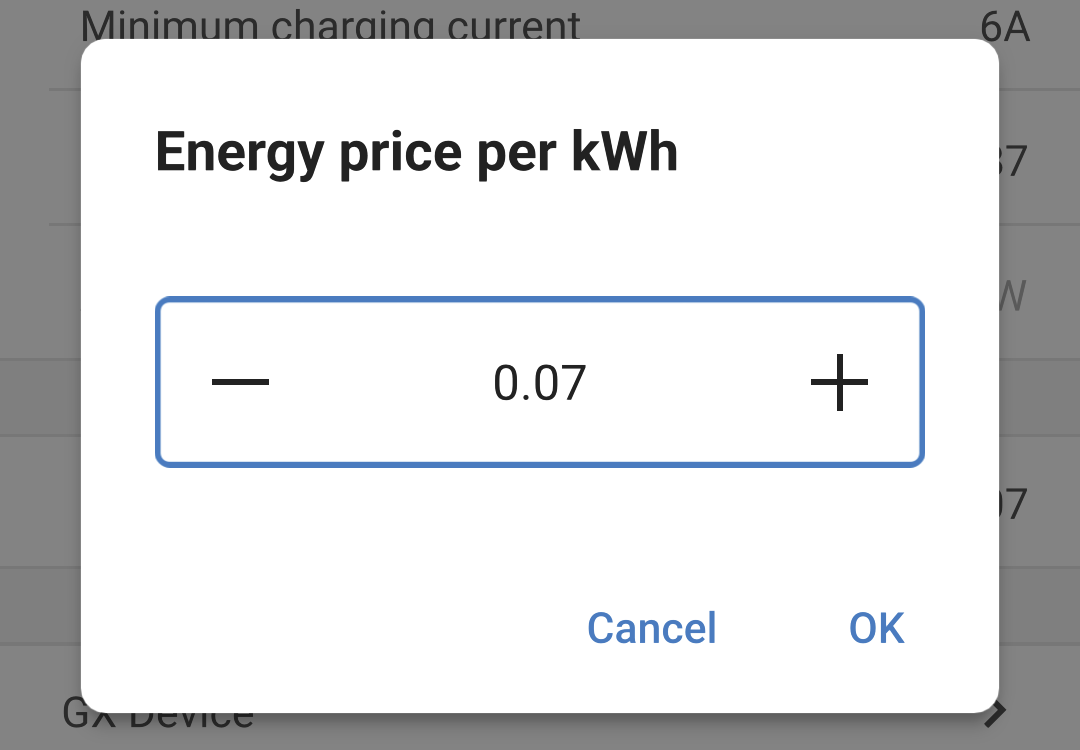

  • Introduceți prețul electricității importate per kWh. Acesta va fi folosit pentru calcularea economiilor pe sesiune.

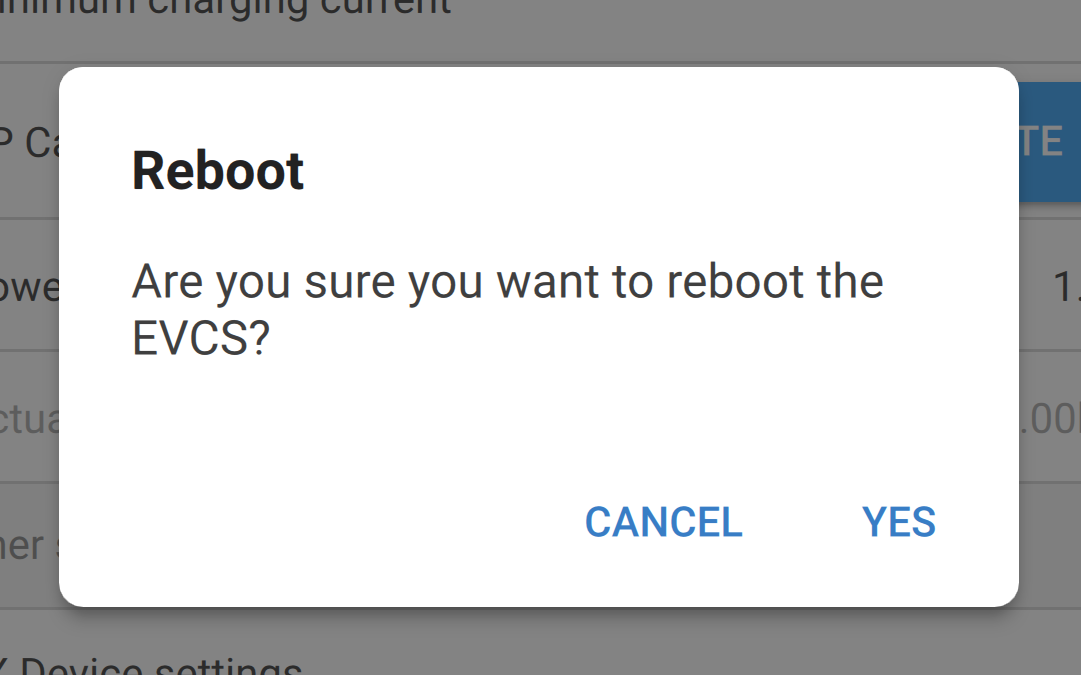

Repornire sistem

  • Atingeți butonul „REBOOT” (repornire) pentru a reporni EV Charging Station NS. Selectați „YES” în fereastra pop-up pentru a confirma repornirea.


5.2.7. Programare

Dacă modul de Încărcare este setat la „Scheduled” (Programat) din pagina Privire de ansamblu, atunci EV Charging Station NS se va încărca conform programului setat în această secțiune.

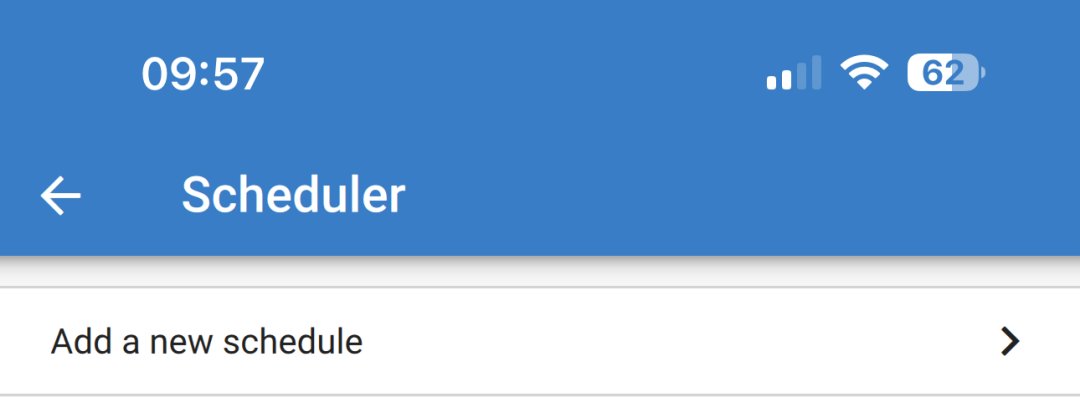

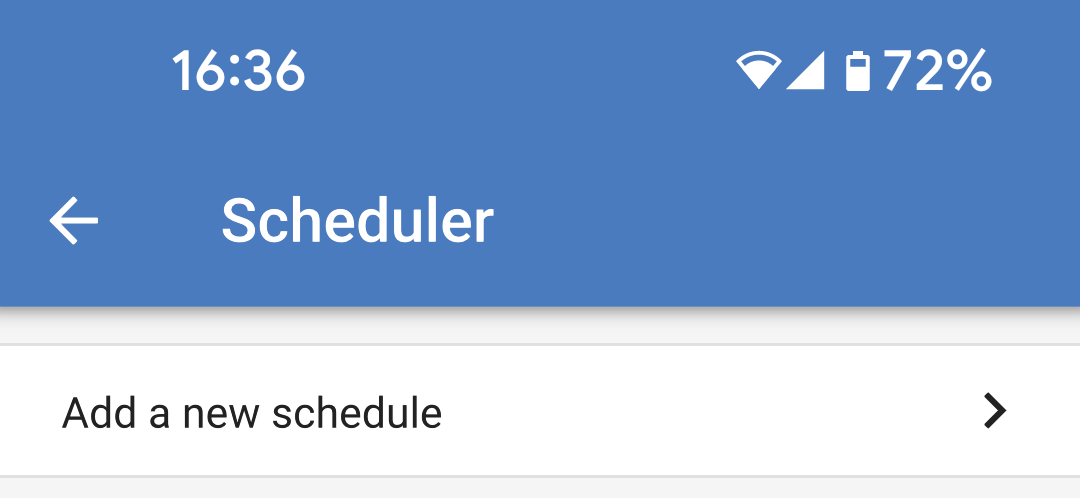

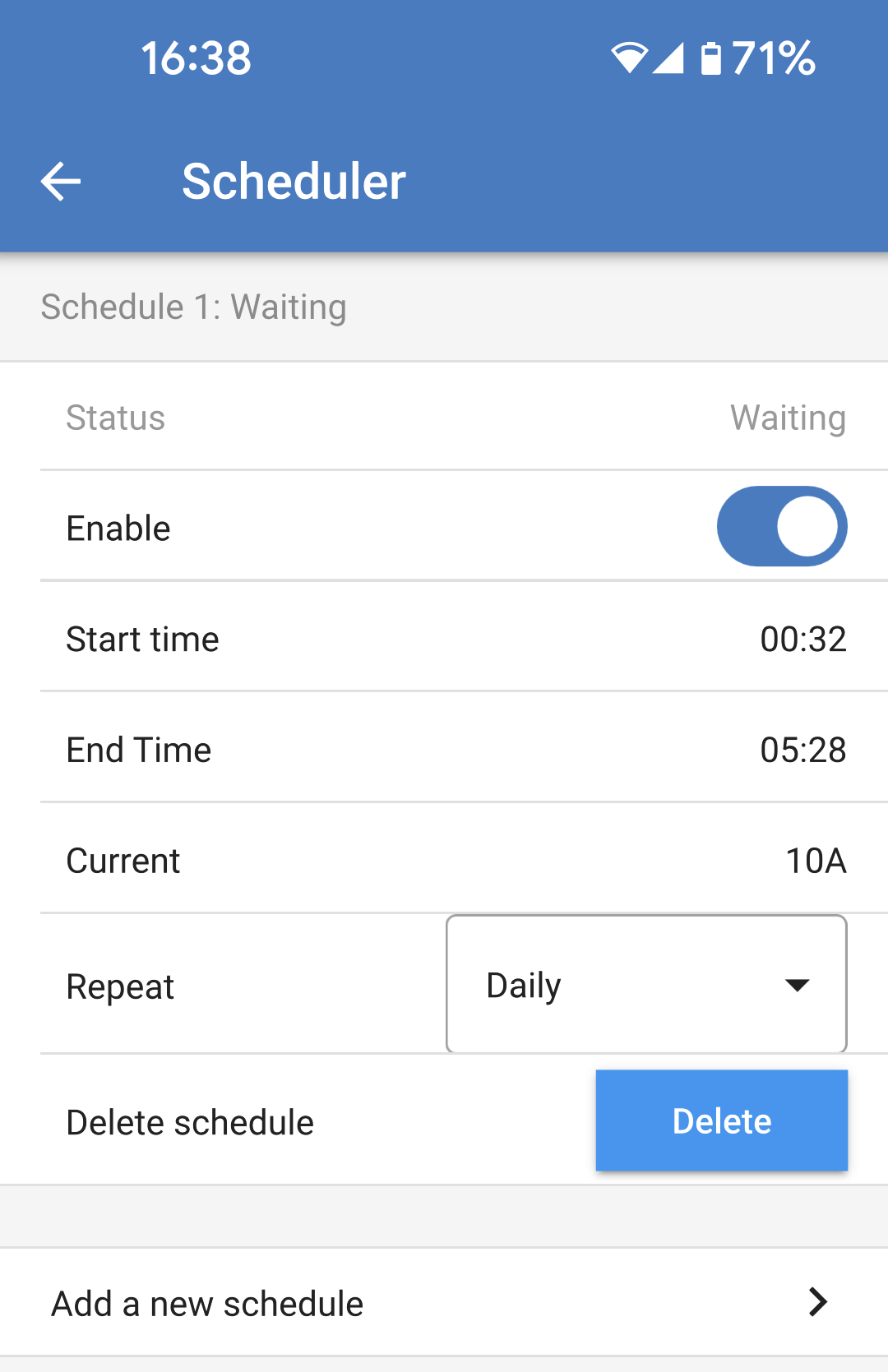

  • Adăugare program nou: Atingeți aici pentru a configura un program nou.

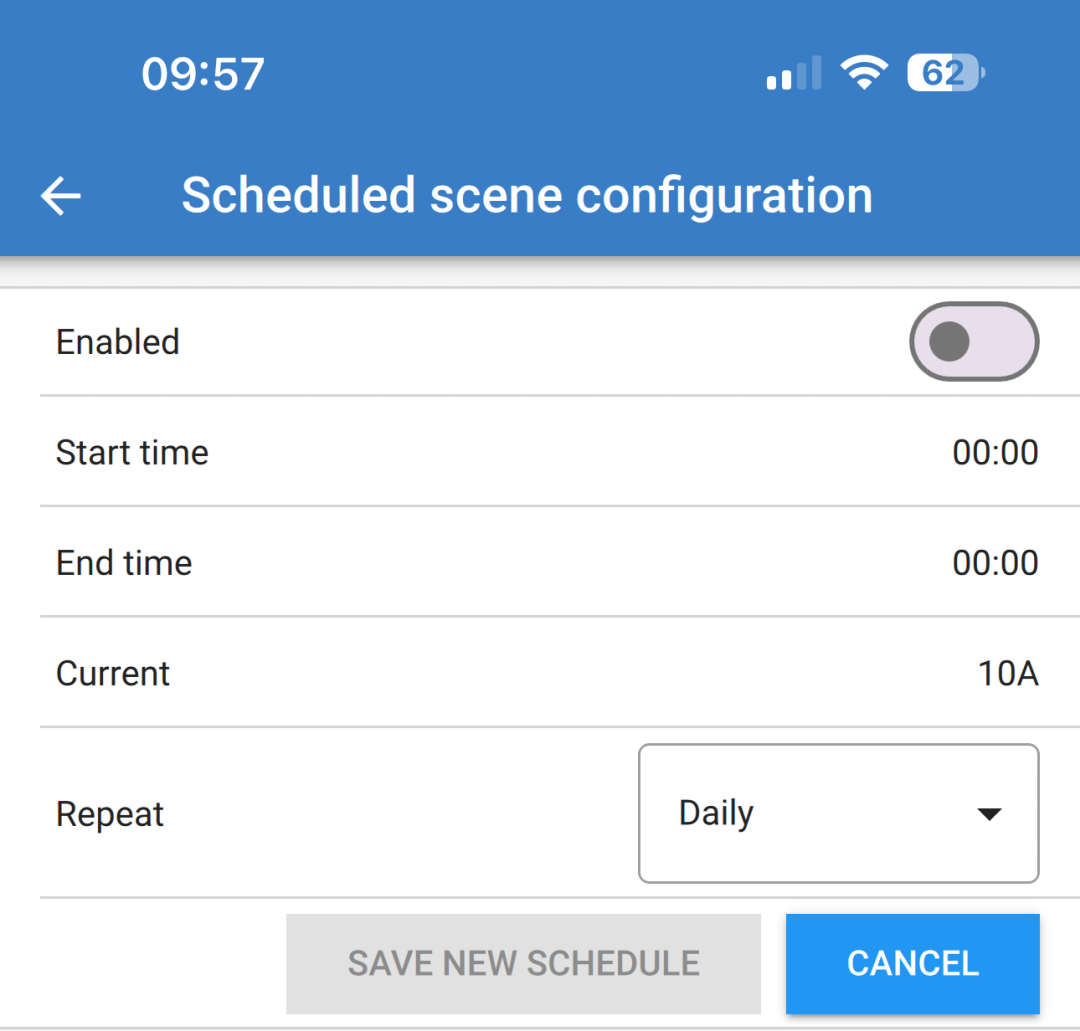

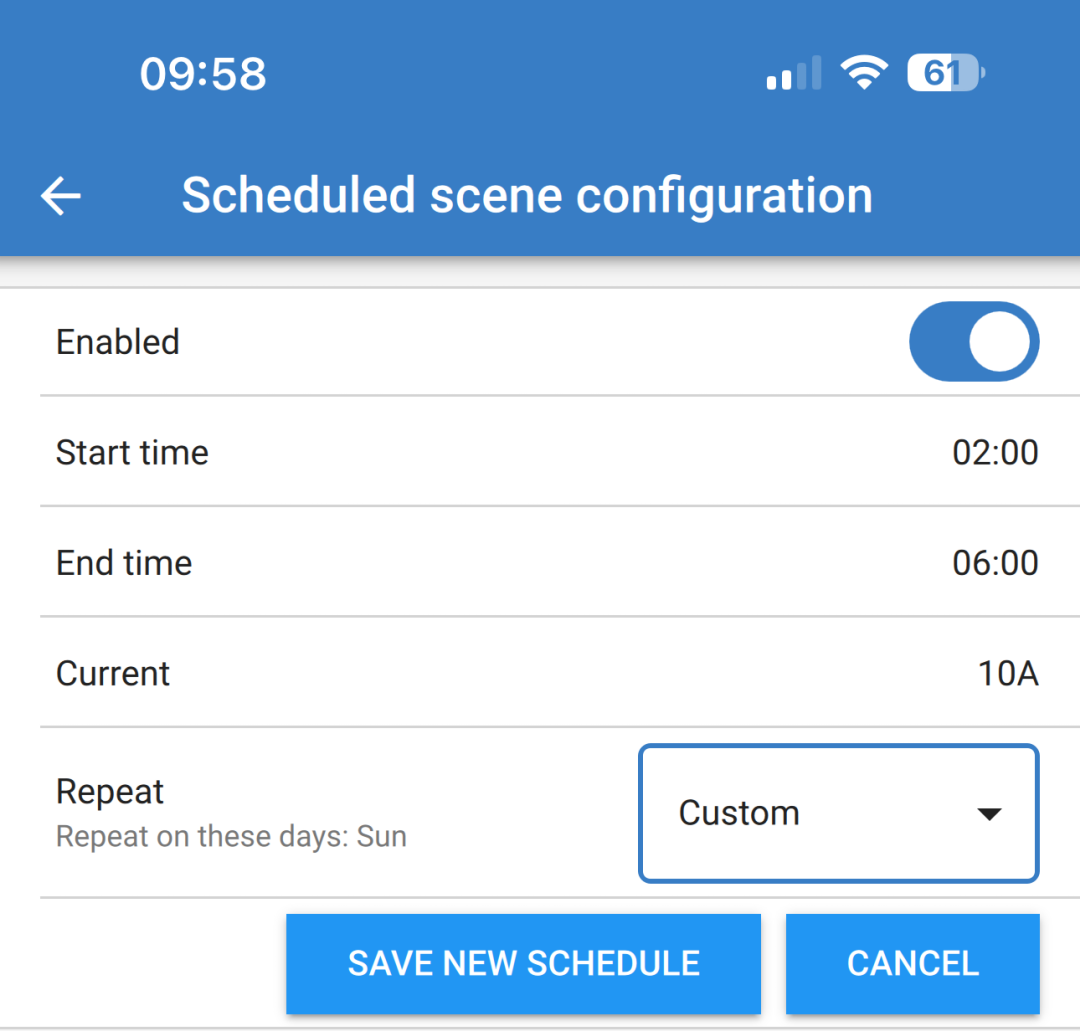

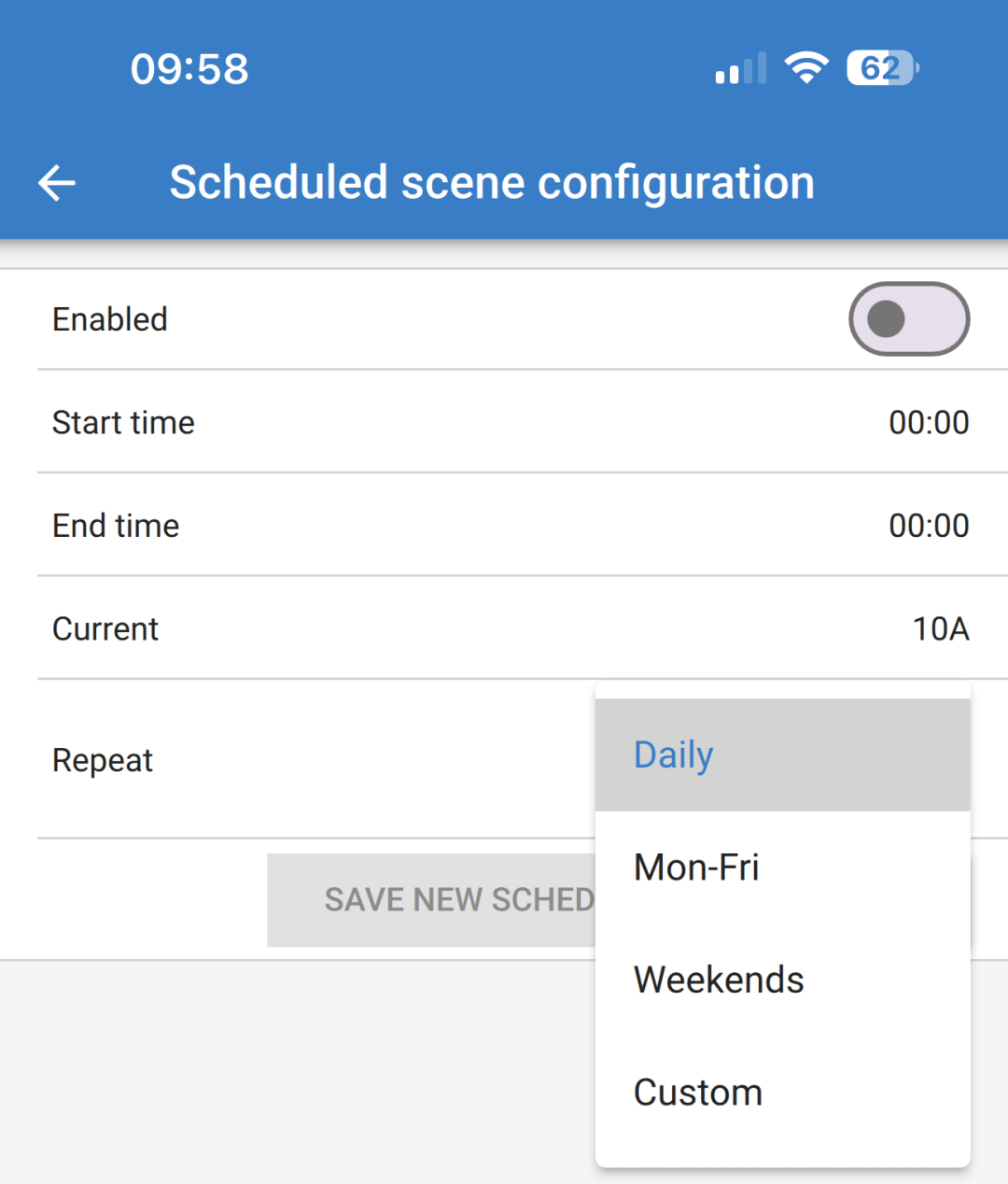

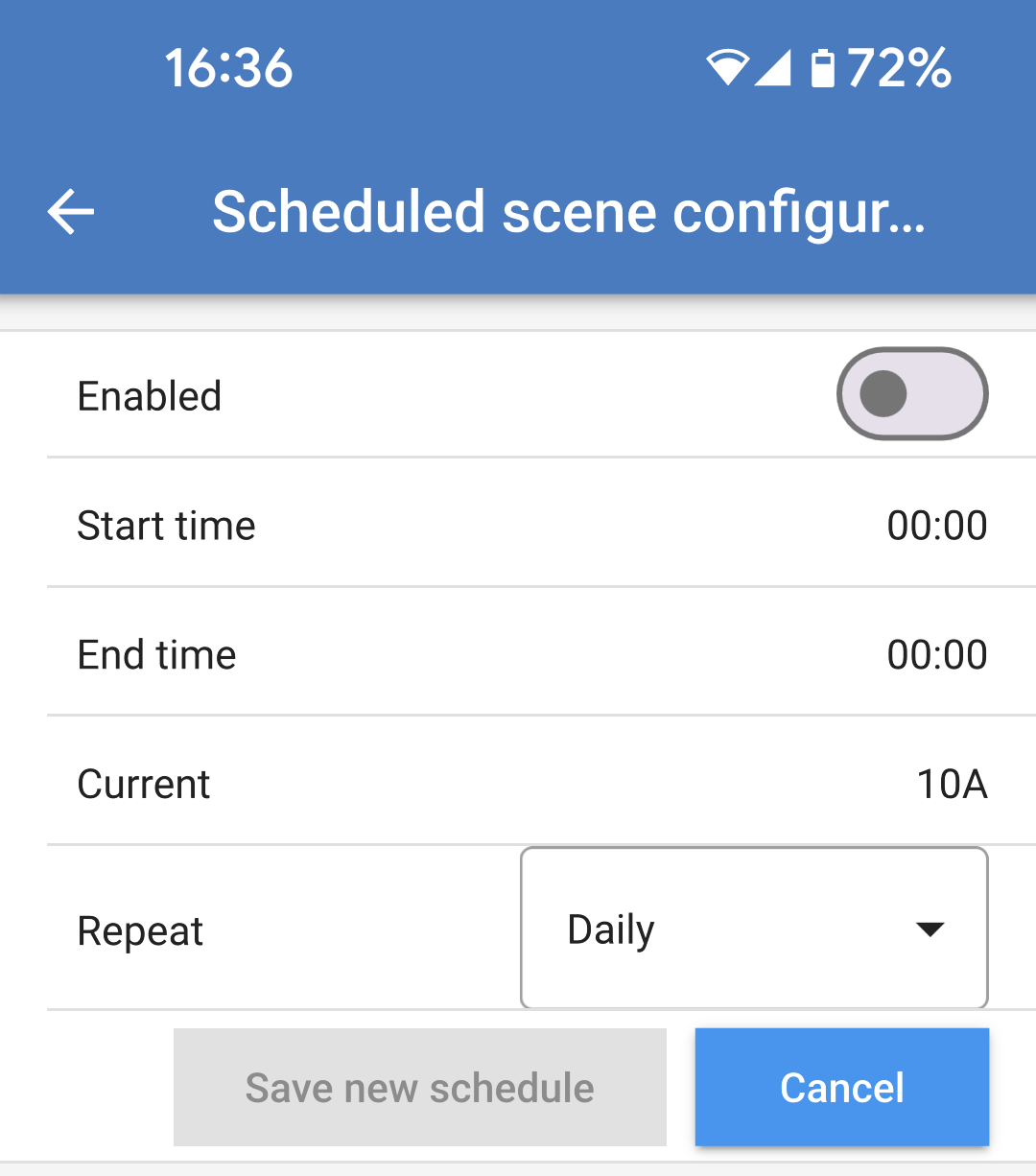

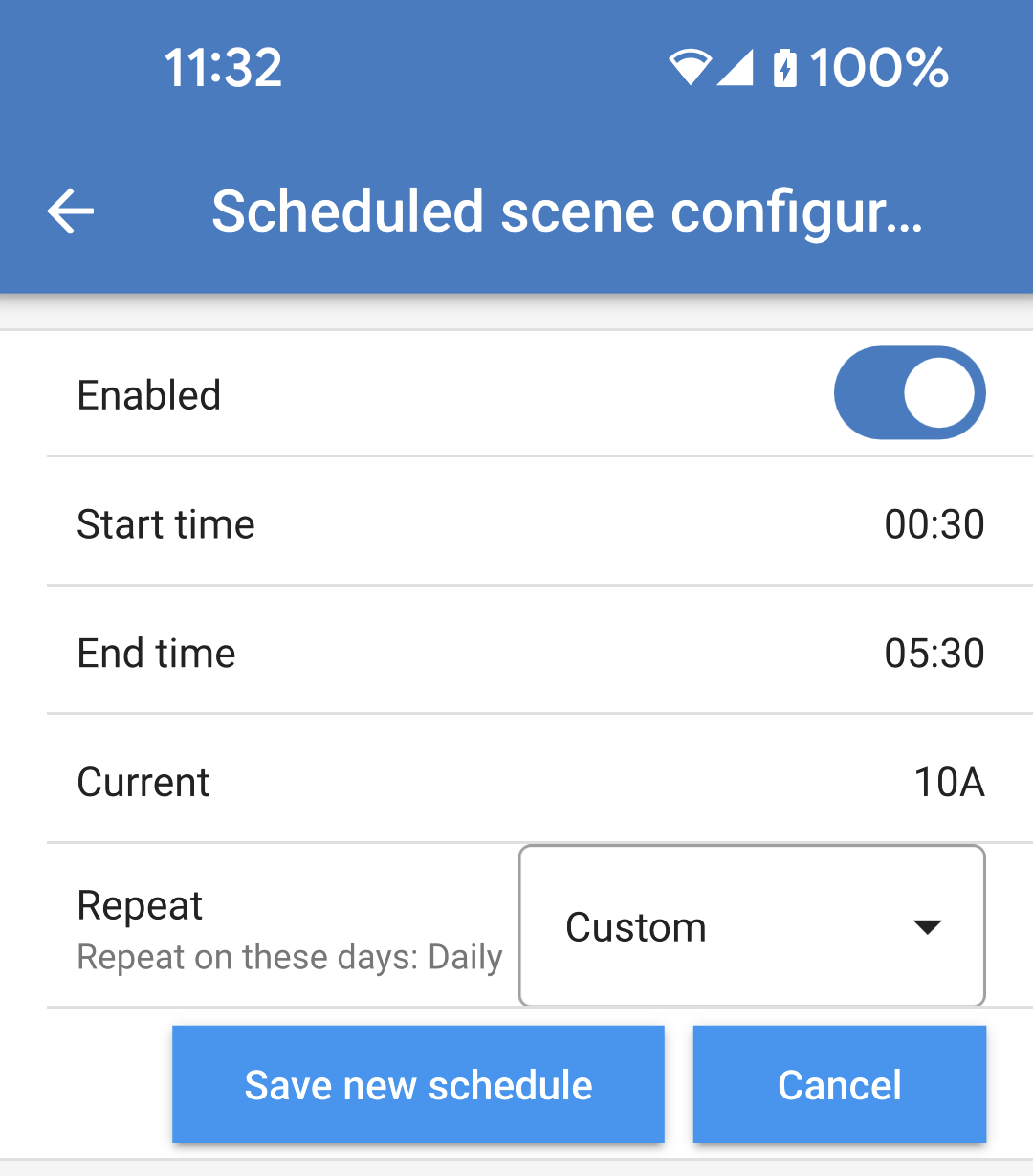

Puteți regla următoarele condiții pe pagina de Configurare a programării: Condițiile de oră sunt exprimate în format de 24 de ore.

  • Activare: Mutați situația curentă pentru activare sau dezactivare.

  • Ora de pornire: Ora la care doriți ca EV Charging Station NS să înceapă încărcarea.

  • Ora de sfârșit: Ora la care doriți ca EV Charging Station NS să oprească încărcarea.

  • Curent: Cantitatea maximă de curent care să încarce EV în timpul acestui program.

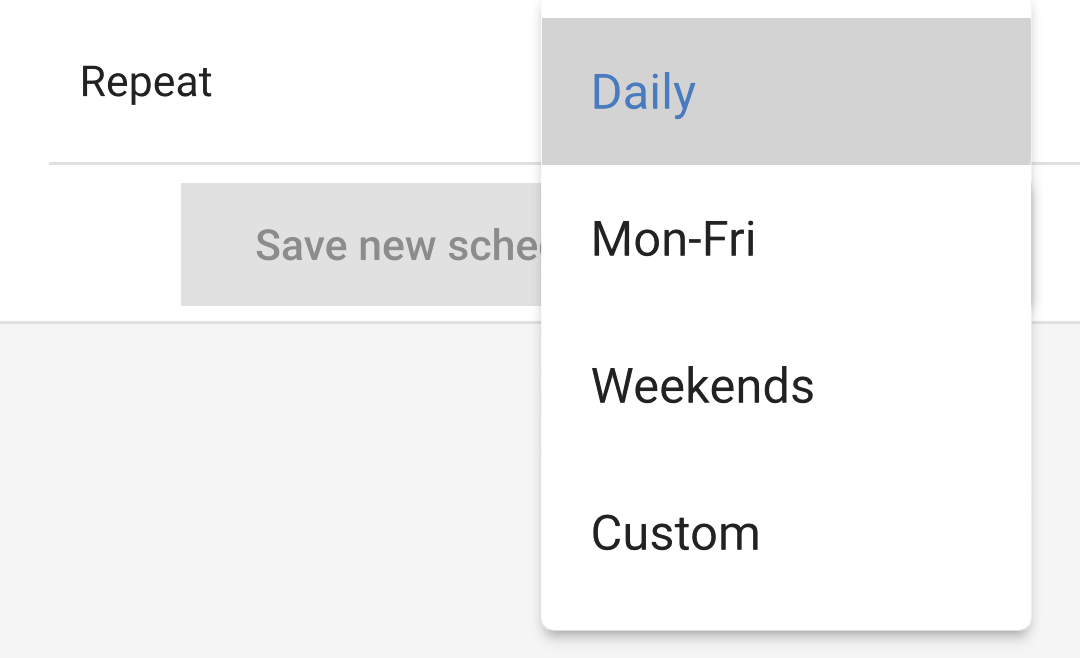

  • Repetare: Selectați meniul derulant pentru a alege tipul de model de repetare.

    • Zilnic: Programul se va repeta zilnic.

    • Luni-Vineri: Programul se repetă în zilele lucrătoare, doar de luni până vineri.

    • Sfârșit de săptămână: Programul se repetă la sfârșit de săptămână, doar sâmbăta și duminica.

    • Personalizat: Se afișează o listă cu fiecare zi a săptămânii. Bifați zilele săptămânii în care doriți să se aplice acest program.


După ce ați setat preferințele, atingeți butonul „SAVE NEW SCHEDULE” (salvare program nou) pentru a-l adăuga la program sau „CANCEL” (anulare), dacă nu doriți să creați un program nou.


Programul nou creat va fi adăugat în lista de programe. De aici, programele individuale pot fi activate sau dezactivate, modificate sau șterse.

  • Stare: Arată starea scenei. Dacă scena este dezactivată, aceasta nu va funcționa.

  • Ștergere program: Atingeți butonul „DELETE” (ștergere) pentru a șterge programul, se va afișa o casetă pop-up pentru confirmarea ștergerii programului.

  • Adăugare program nou: Acesta se va afișa sub programele existente și poate fi selectat pentru crearea unui program suplimentar.


5.2.8. Inel luminos

Inelul luminos care înconjoară mufa cablului de încărcare de pe fața EV Charging Station NS arată starea dintr-o privire.

Există diverse setări de luminozitate și moduri de iluminare din care puteți alege, pentru a reprezenta starea EV Charging Station NS:

  • Deconectat

  • Conectare

  • În așteptare pentru pornire

  • Se așteaptă soarele

  • SoC scazut

  • Încărcare manuală

  • Încărcare automată

  • Încărcat

Setări inel luminos

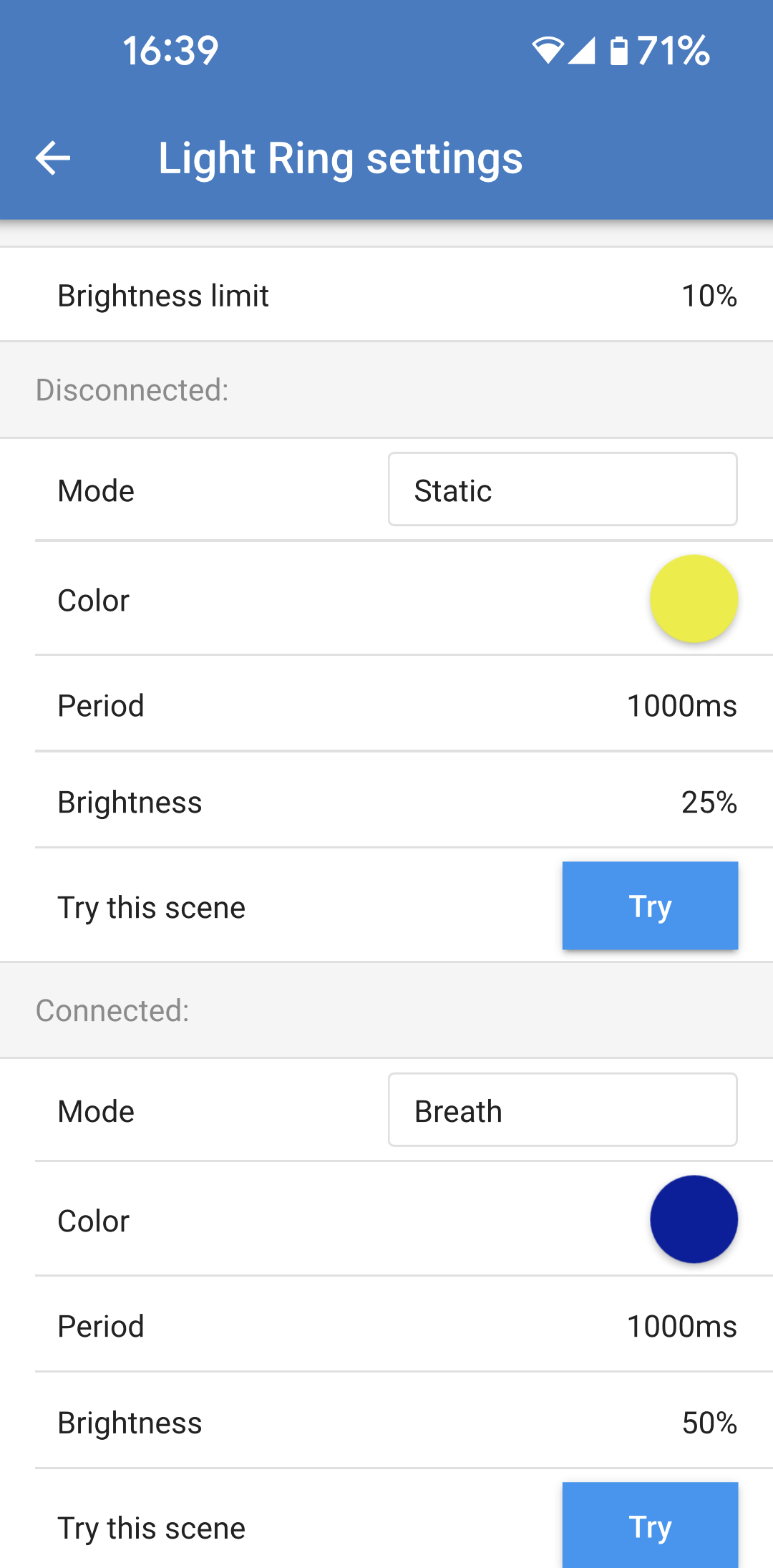

Inelul luminos de pe EV Charging Station NS poate fi personalizat pentru fiecare dintre modurile de stare enumerate mai sus.

  • Mod: Alegeți comportamentul sau modelul afișat de inelul luminos.

    • Static

    • Clipire

    • Respirație

    • Trecere culoare

    • Trecere culoare invers

    • Trecere culoare înapoi

    • Trecere culoare invers înapoi

    • Trecere culoare aleatoriu

  • Culoare: Alegeți o culoare din selectorul de culori sau introduceți valori RGB specifice.

  • Perioadă: Specificați cât timp va fi afișat modul.

  • Luminozitate: Reglați luminozitatea inelului LED pentru acest mod, 0–100 %.

  • Încercați: Atingeți butonul „TRY” (încercare) pentru a vedea dacă culoarea și luminozitatea setate sunt potrivite.


5.2.9. Acces

Date de autentificare acces web

Pagina de autentificare acces web vă permite să modificați datele de autentificare acces pentru pagina web a EV Charging Station NS.

Din motive de securitate, se recomandă ferm să modificați datele de autentificare implicite.

  • Utilizator: Nume de utilizator

  • Parolă: Setați o parolă puternică pentru a împiedica accesul neautorizat la EV Charging Station NS.


5.2.10. Resetarea la valorile implicite

Puteți efectua resetarea la valorile implicite a EV Charging Station NS prin VictronConnect. Rețineți că acest proces va reseta toate setările la valorile lor implicite și necesită repetarea primei configurări (consultați capitolul Configurare pentru detalii).

Pentru a accesa opțiunea Resetare la valorile implicite, atingeți pictograma cu 3 puncte verticale din pagina Setări și atingeți „Resetare la valorile implicite”.

Se va afișa o fereastră pop-up de confirmare „Restore device?” (Restabiliți valori implicite?). Atingeți „YES” (DA) pentru a continua restabilirea dispozitivului la valorile implicite.


5.3. Configurarea, setarea și operarea dispozitivului GX

5.3.1. Activarea Modbus TCP

EV Charging Station NS comunică cu dispozitivul GX prin Modbus TCP. Acesta trebuie mai întâi activat din dispozitivul GX și este un pas obligatoriu.

În dispozitivul GX, mergeți la Setări → Servicii → Modbus TCP și activați Modbus TCP.

GX_Modbus_TCP.svg

Activați stația de încărcare în meniul Modbus TCP/UDP

Acest pas este necesar doar dacă există un EV Charging Station NS care nu a fost deja conectat la dispozitivul GX ȘI dispozitivul GX are versiunea de firmware 3.12 sau mai mare.

Pentru dispozitivele care erau deja conectate la dispozitivul GX înainte de actualizarea firmware-ului GX la Venus OS 3.12, acest pas nu este necesar. Aceste unități sunt activate automat.

În dispozitivul GX, accesați Setări → Modbus TCP/UDP → Dispozitive descoperite și activați EVCS.

GX_GUI_Modbus_EVCS_VM.svg

5.3.2. Meniu și opțiuni configurare

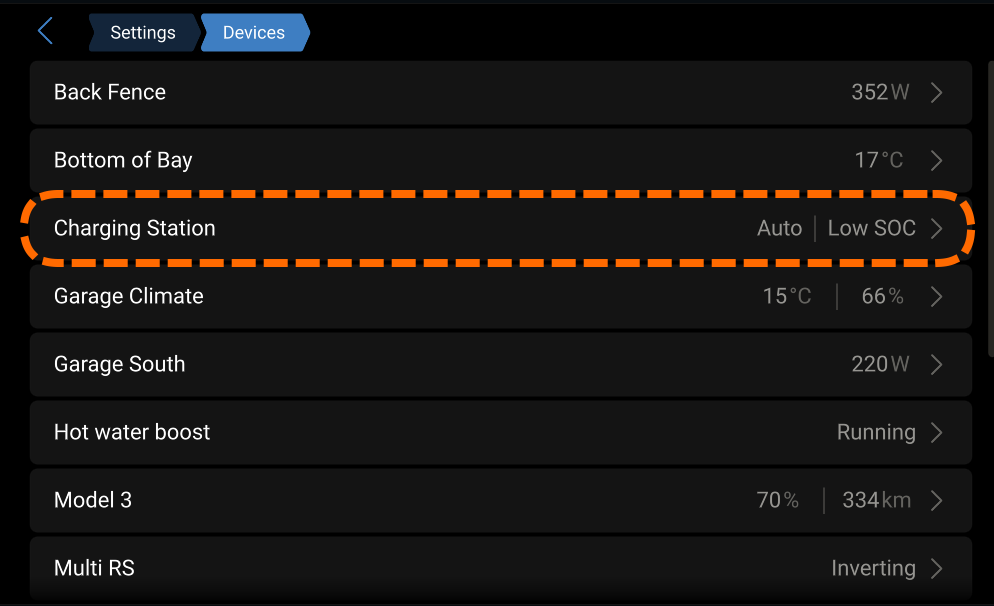

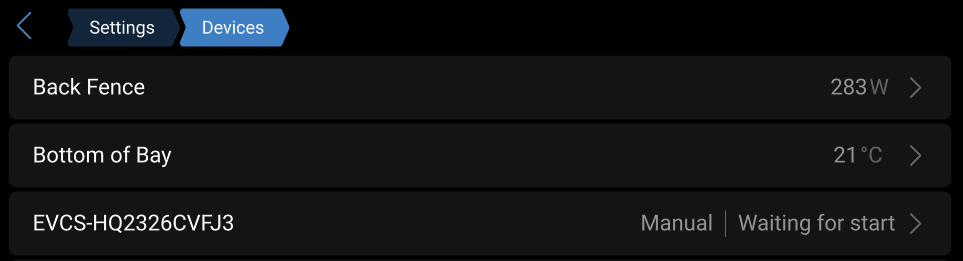

Imediat ce Modbus TCP a fost activat, EVCS se afișează în lista de dispozitive și afișează modul curent și starea de încărcare.

GX_Device_List.svg

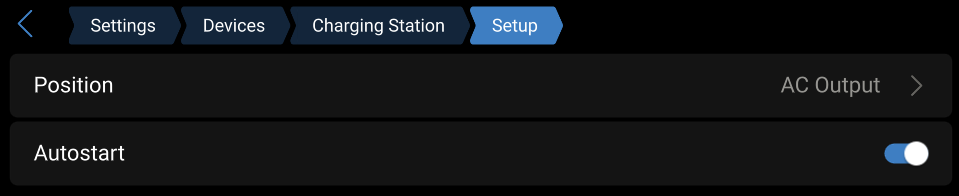

Evidențiați EVCS, apoi apăsați bara de spațiu sau cursorul dreapta pentru a accesa următorul meniu, iar în următorul element al meniului de configurare, apăsați din nou bara de spațiu pentru a accesa meniul de configurare. Consultați capitolele Configurarea EV Charging Station și Descriere pentru semnificația opțiunilor disponibile.

GX_Setup_Menu.svg

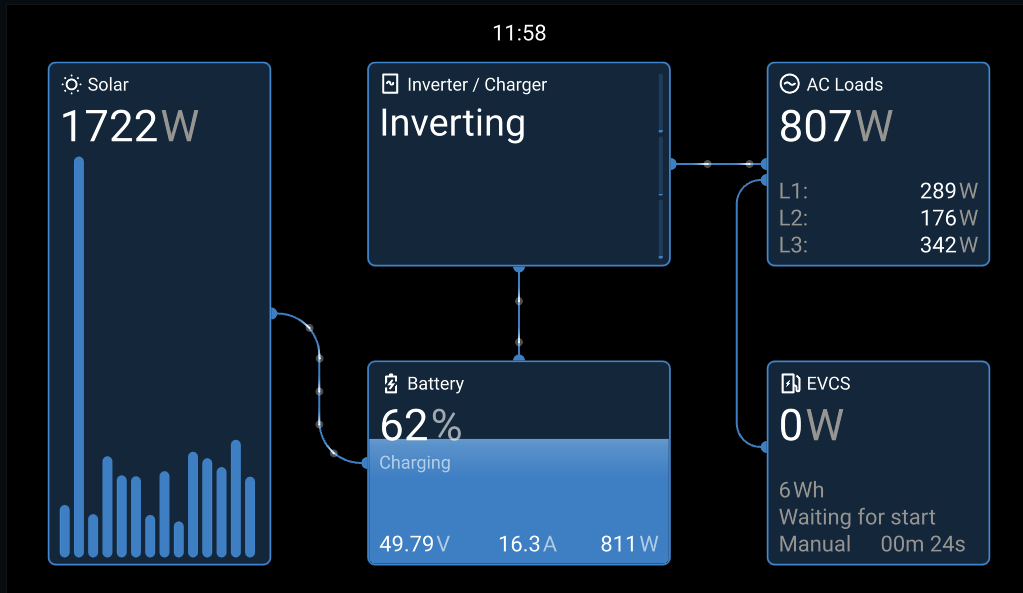

5.3.3. Meniu Prezentare generală și dispozitiv

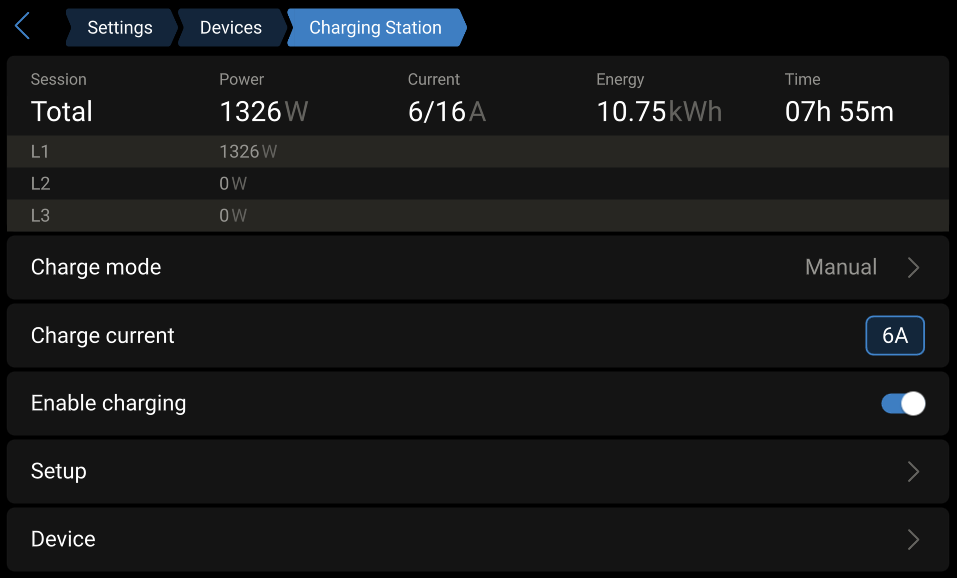

Meniul Prezentare generală conține un buton pentru activarea (pornirea) încărcării în modul manual și următoarele informații despre stare:

Curentul efectiv de încărcare: Curentul de încărcare în A

Putere totală: Puterea totală a tuturor fazelor

L1..L3: Puterea fiecărei faze individuale

Timp de încărcare: Timpul de încărcare per sesiune

Energia încărcată: Energie încărcată per sesiune

GX_Setup_Menu.svg

Dacă derulați mai jos în meniu, veți vedea meniul Configurare și dispozitiv. Consultați capitolul Meniu și opțiuni configurare pentru detalii.

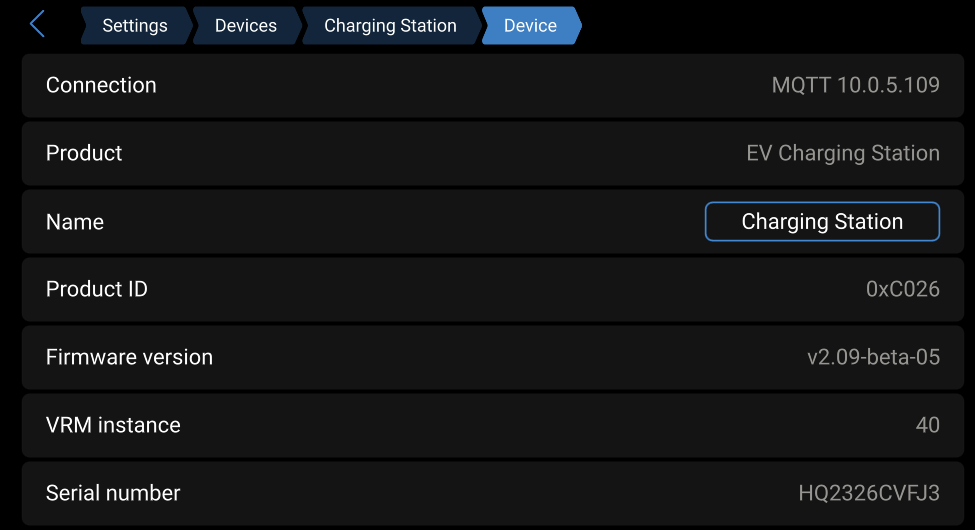

Ultimul element de meniu este meniul Dispozitiv, care oferă informații suplimentare despre dispozitiv, cum ar fi tipul de conexiune, ID-ul produsului, instanța VRM, versiunea firmware și numărul de serie. De asemenea, este posibil să atribuiți un nume personalizat pentru EVCS.

5.4. Actualizări de firmware

Firmware-ul EVCS poate fi actualizat manual prin interfața web sau de la distanță prin VRM: Actualizare firmware de la distanță.

Cel mai simplu mod de a actualiza firmware-ul EVCS este prin intermediul funcției de actualizare de la distanță a firmware-ului. Puteți efectua actualizarea automat prin apăsarea unui singur buton sau manual, dacă preferați. Urmați aceste instrucțiuni pas cu pas pentru a afla exact cum să faceți acest lucru. Vă rugăm să rețineți că acest lucru necesită un dispozitiv GX conectat la portalul VRM.

Pentru a actualiza manual firmware-ul prin intermediul interfeței web, urmați pașii de mai jos:

  1. Descărcați cea mai recentă versiune de firmware de la Victron Professional

    Asigurați-vă că aveți fișierul firmware corect. Pentru modelul EVCS cu afișaj, selectați fișierul firmware care conține „C025” în numele fișierului. Pentru modelul EVCS NS, selectați fișierul firmware care conține „C026” în numele fișierului.

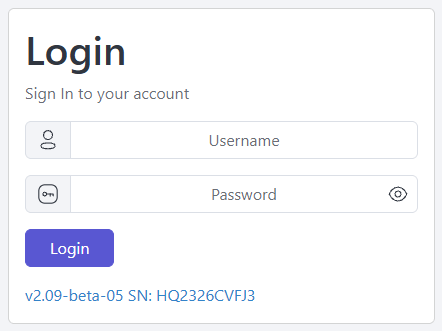

  2. Deschideți interfața web

  3. Faceți clic pe fila Backup și FW.

  4. Faceți clic pe butonul Open (Deschidere) și căutați locația în care este stocat fișierul firmware furnizat.

  5. Selectați fișierul firmware (*.evcsup)

  6. Faceți clic pe Update (Actualizare) pentru a începe procesul de actualizare

    După actualizare, stația de încărcare va reporni, iar pagina principală va fi afișată din nou. Toate setările anterioare vor fi păstrate.

5.5. Resetare la valorile implicite și recuperare parolă

Notă

Resetarea la valorile implicite din fabrică va reseta toate setările sistemului la valorile implicite. Prima configuraretrebuie efectuată din nou.

Această situația poate fi evitată efectuând o resetare parțială, care va reseta doar codul PIN Bluetooth și parola de administrator. Cu toate acestea, această opțiune este disponibilă doar folosind metoda butonului DEF.

În situația în care parola este pierdută, parola inițială poate fi recuperată în mai multe moduri:

Resetare la valorile implicite din interfața web:

  1. Faceți clic pe butonul Setări.

  2. Faceți clic pe butonul Backup și FW.

  3. Faceți clic pe Resetare la setările implicite.

  4. Rulați Prima configurare din nou.

Resetare la valorile implicite prin VictronConnect:

  1. Deschideți VictronConnect și atingeți EVCS din lista Dispozitivele mele.

  2. Pe ecranul Stare, atingeți pictograma rotiță dințată din dreapta sus.

  3. Pe pagina Setări, atingeți pictograma cu trei puncte verticale și alegeți Resetare la valorile implicite.

  4. Se va afișa un avertisment care indică faptul că toate setările vor fi resetate la valorile implicite. Atingeți YES (da) pentru a reseta la valorile implicite.

  5. Rulați Prima configurare din nou.

Resetați parola parțial și complet utilizând butonul DEF din interiorul dispozitivului:

Avertisment

Procedura descrisă mai jos trebuie efectuată numai de personal calificat, deoarece acest proces necesităEV Charging Station NS pentru a fi alimentat. Lucrul sub tensiune înaltă este foarte periculos și poate fi fatal dacă este utilizat incorect.

  • Resetare parțială

    O resetare parțială resetează doar parola de administrator și codul PIN Bluetooth, toate celelalte setări sunt păstrate.

  1. Deschideți unitatea prin demontarea plăcii de suport. Aveți grijă să nu atingeți componentele sub înaltă tensiune din interiorul unități. Numai zona din jurul butonului DEF este sigură.

  2. Pentru o resetare parțială, apăsați butonul DEF (a se vedea imaginea din Interfața web de configurare a EV Charging Station pentru locația sa) mai mult de 5 secunde dar mai puțin de 15 secunde.

    După eliberarea butonului DEF, inelul luminos RGB începe să clipească verde rapid pentru a indica faptul că resetarea parțială este în curs.

    Rețineți faptul că, în cazul în care dispozitivul dvs. mobil a fost împerecheat cu succes înainte de a reseta codul PIN, este totuși posibil să vă conectați la EVCS prin VictronConnect, atâta timp cât acesta nu este deconectat. Toate celelalte dispozitive trebuie asociate cu codul PIN implicit, așa cum este descris în secțiunea Instalare, configurare și operare din VictronConnect.

    În cazul în care ați fost conectat la interfața web folosind un browser înainte de resetarea parțială, resetarea parolei de administrator pentru acea conexiune nu va avea efect până când vă deconectați de la interfața web. Toate celelalte dispozitive necesită imprimarea parolei implicite pe autocolantul din interiorul dispozitivului. Până la atribuirea unei noi parole; vedeți Meniul Accesați pentru detalii.

  3. Montați placa de suport pe dispozitive și strângeți șuruburile.

  4. Atribuiți o nouă parolă de administrator; vedeți Meniul Accesați pentru detalii.

  • Resetare completă

  1. Deschideți unitatea prin demontarea plăcii de suport. Aveți grijă să nu atingeți părțile de mare putere din interiorul unității. Numai zona din jurul butonului DEF este sigură.

  2. Pentru resetare completă, apăsați butonul DEF (a se vedea imaginea din Interfața web de configurare a EV Charging Station pentru locația sa) timp de mai mult de 15 secunde până în momentul în care inelul luminos RGB începe să clipească rapid în albastru pentru a indica faptul că resetarea completă este în curs, apoi eliberați butonul.

  3. Montați placa de suport pe dispozitive și strângeți șuruburile.

  4. Rulați Prima configurare din nou.

5.6. Întreţinere

EV Charging Station NS nu necesită mentenanță specială.

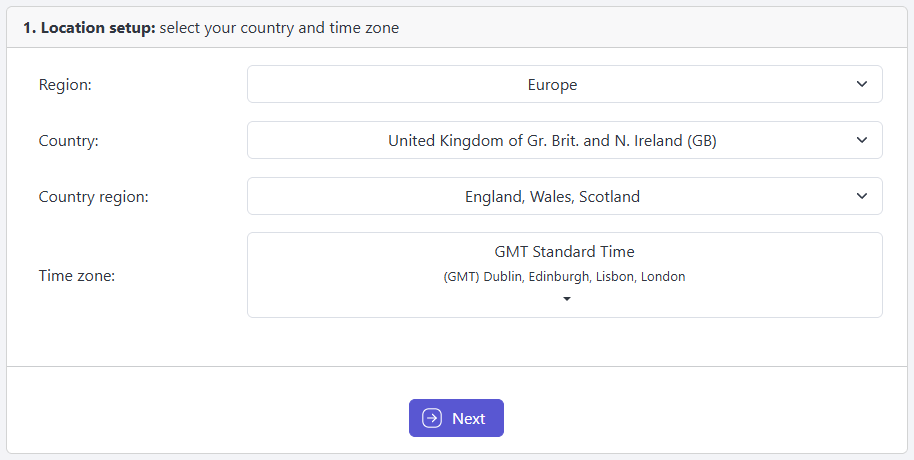

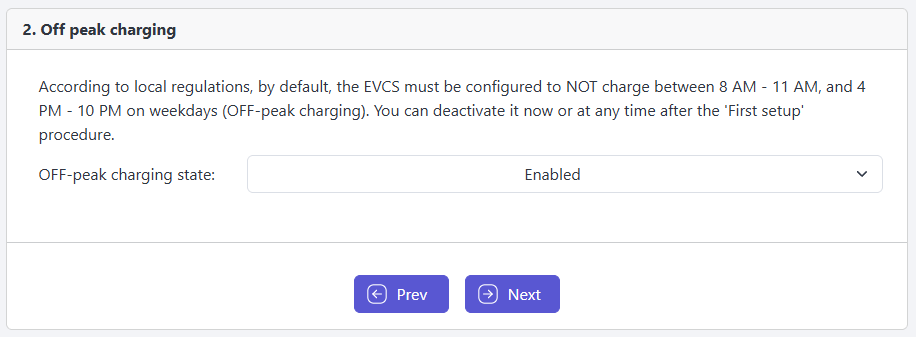

5.7. Prima configurare
