Manual - EV Charging Station NS

5. Configuração, definição e utilização

Nesta secção:

5.1. Configuração inicial através da VictronConnect

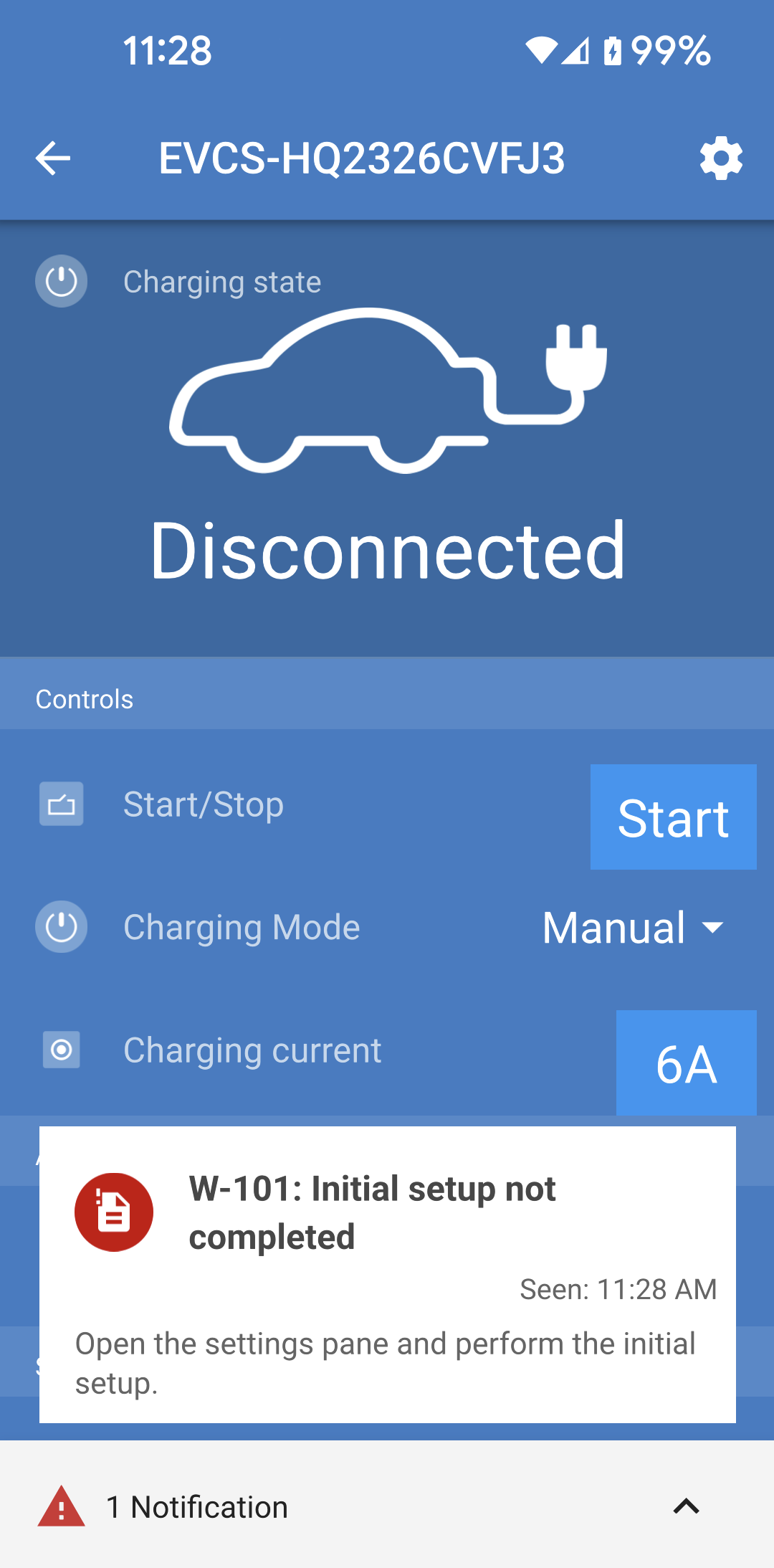

A configuração inicial é necessária quando a EVCS for nova e ainda não tiver sido configurada ou depois de as definições da fábrica terem sido restauradas.

Preparação

  1. Abra a VictronConnect e encontre a entrada na sua EVCS (EVCS-HQXXXXXXX).

  3. Se o emparelhamento tiver sido realizado corretamente, será visualizada a página de estado; ignore a advertência por enquanto (a utilização da EVCS ainda não é possível) e toque no ícone de engrenagem no canto superior direito para abrir a página Definições e poder fazer a configuração inicial.

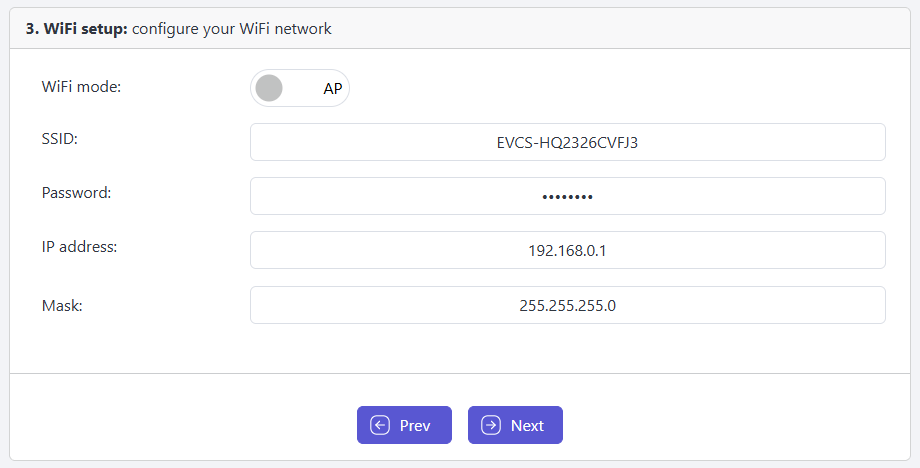

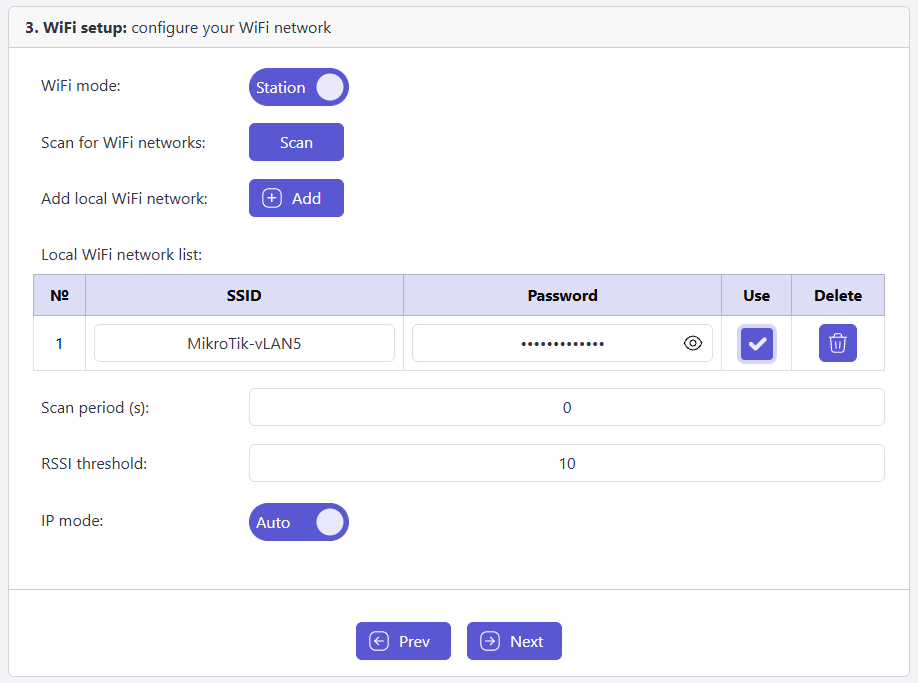

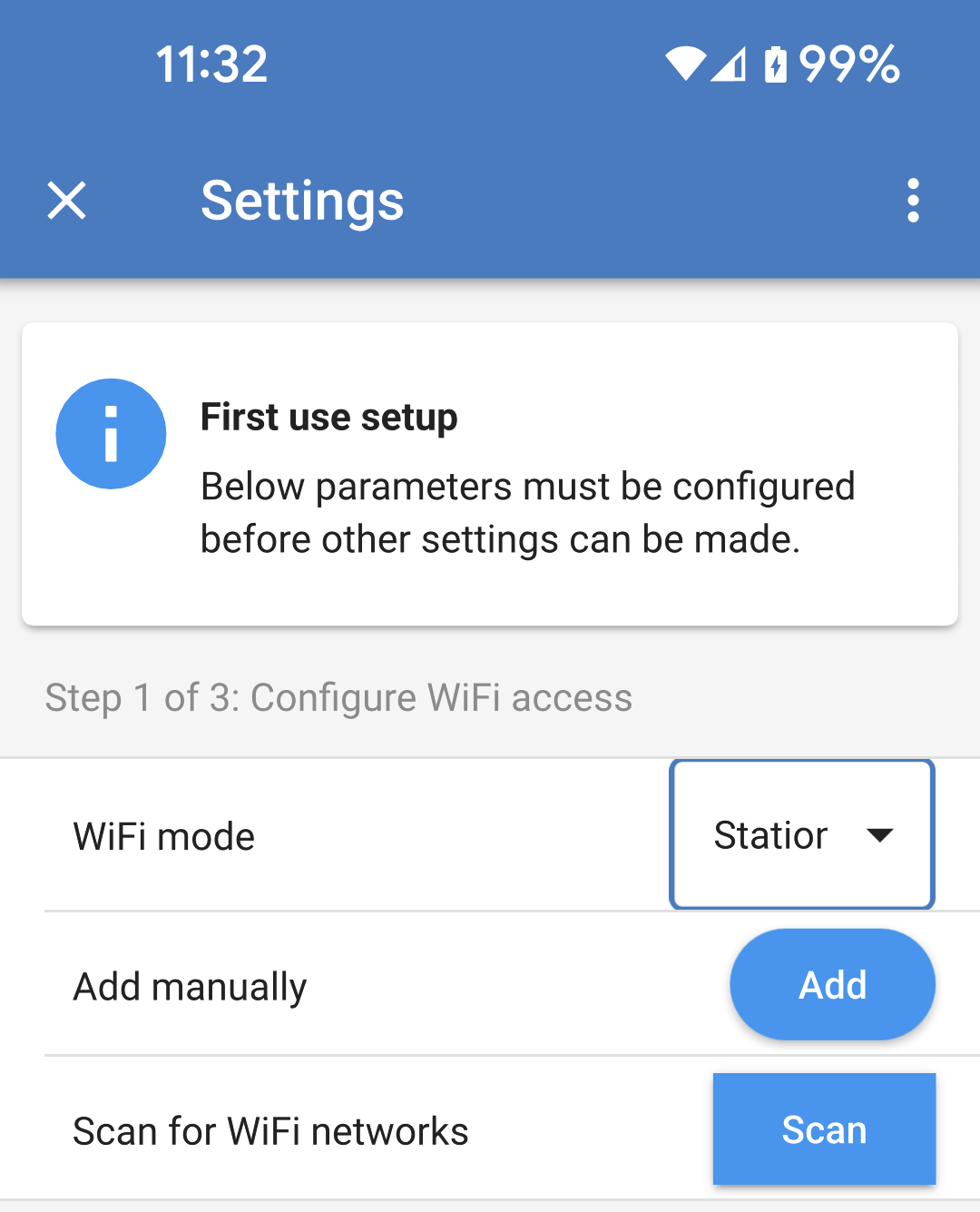

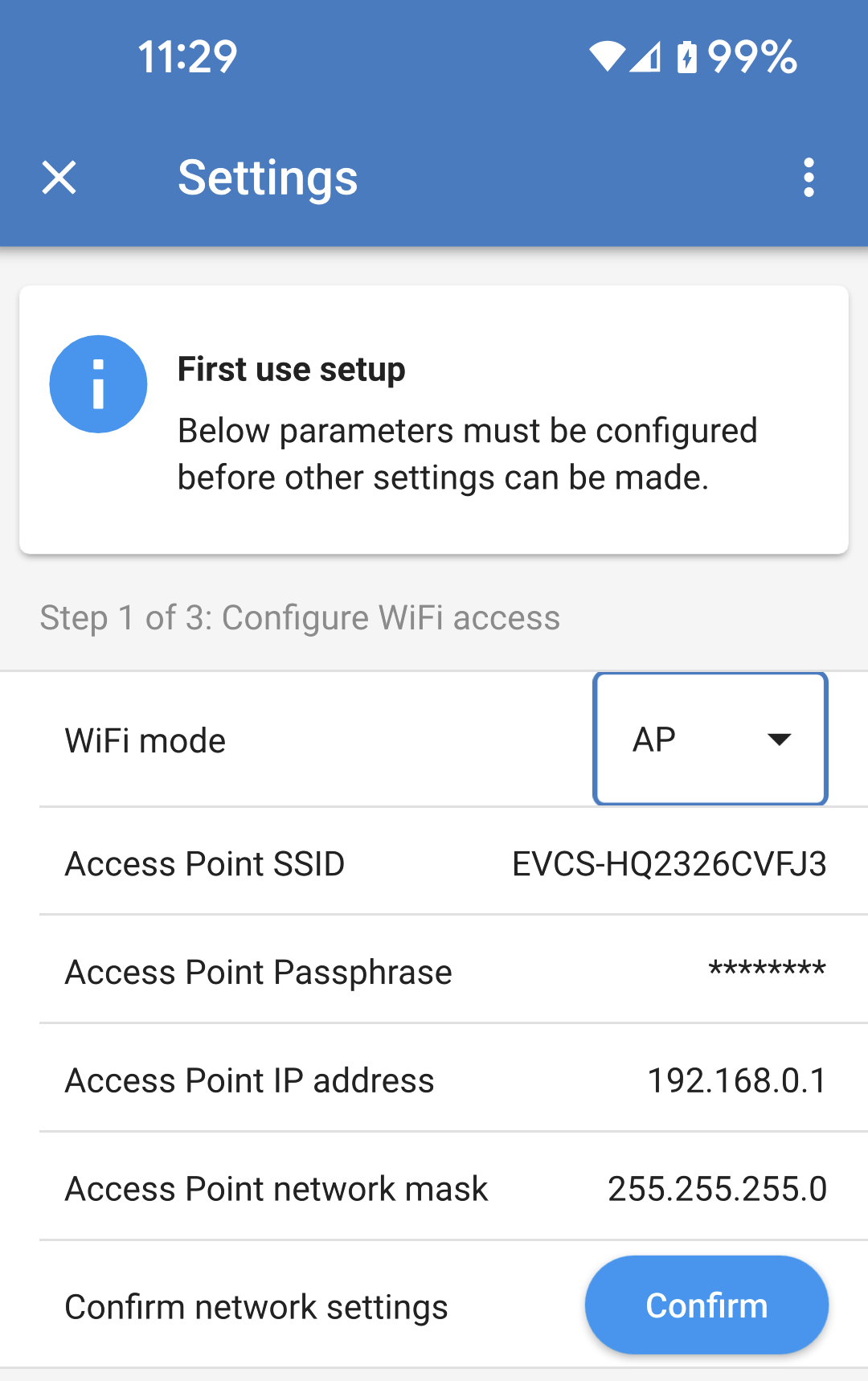

Passo 1 de 3: Configurar o acesso WiFi

Um dos seguintes parâmetros deve ser alterado para concluir a primeira configuração e começar a utilizar o EV:

  • Confirme o AP do modo WiFi (a EVCS proporciona o seu próprio ponto de acesso); todos os parâmetros necessários já estão preenchidos. A frase de senha AP corresponde à senha, conforme indicado no autocolante no interior da EVCS.

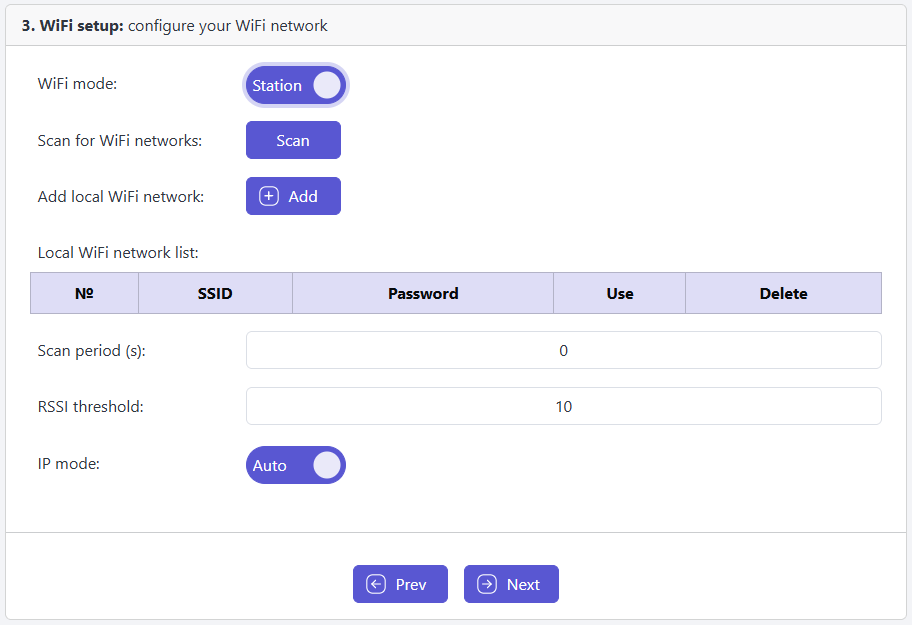

  • Ou escolha o modo Estação para ligar a EVCS à sua rede/router local. Se souber o nome da rede (SSID), pode introduzi-lo manualmente. Em alternativa, carregue em SCAN (procurar) para detetar as redes próximas, selecionar a rede pretendida e introduzir a senha de acesso.

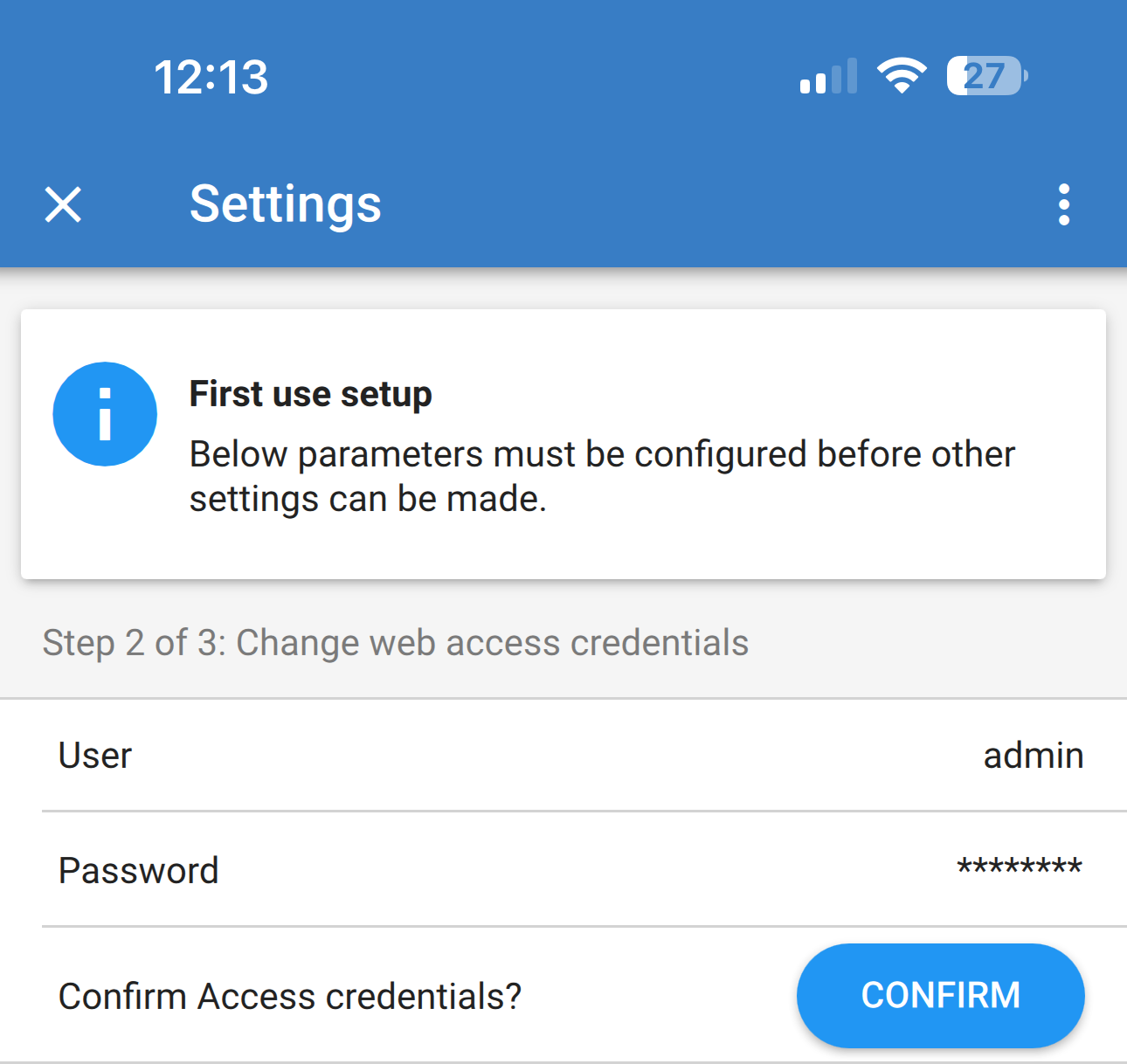

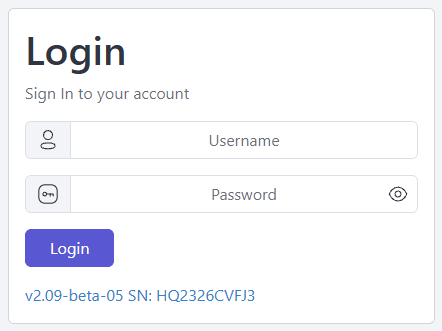

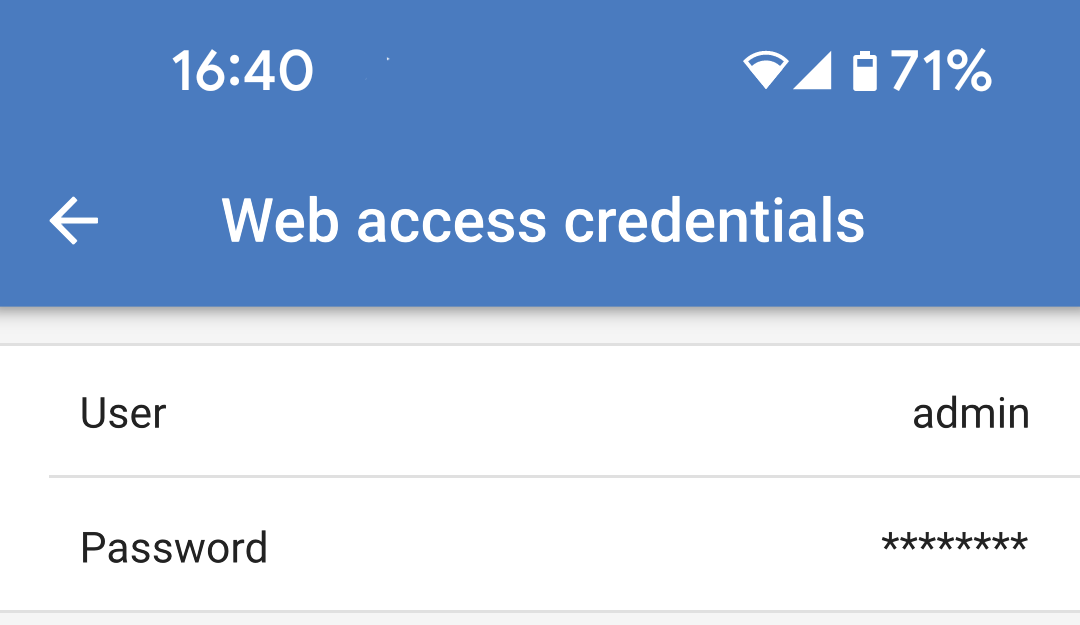

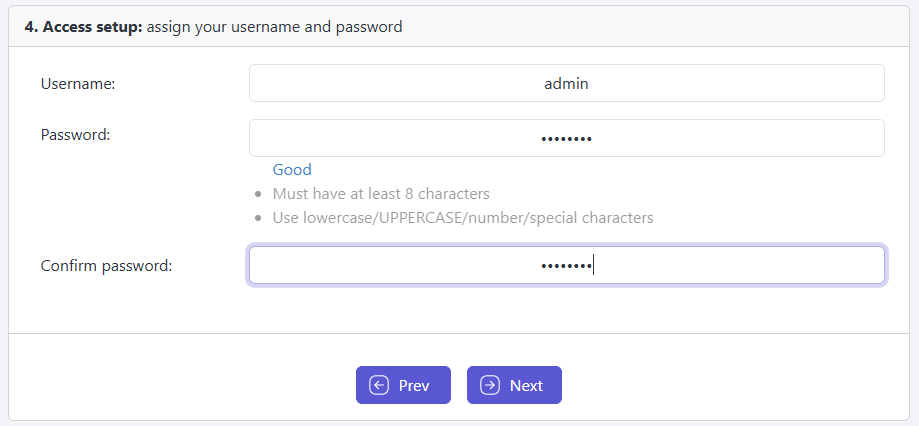

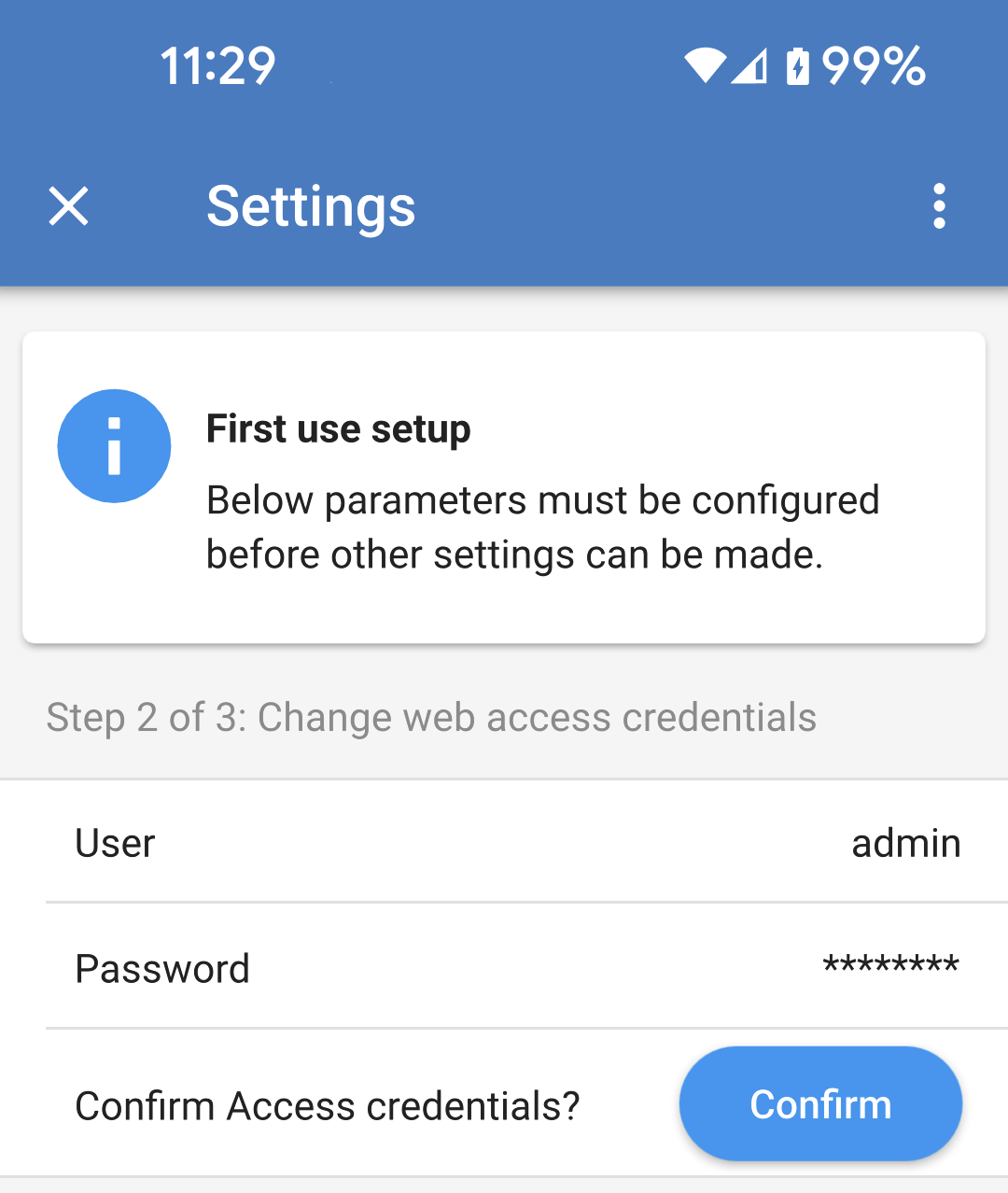

Passo 2 de 3: Alterar as credenciais de acesso de Internet

Este passo é necessário para garantir o acesso seguro à interface Web. O nome de utilizador predefinido é «admin». A senha predefinida corresponde à indicada no autocolante no interior da EVCS. Recomendamos que configure a sua própria senha e o nome de utilizador.

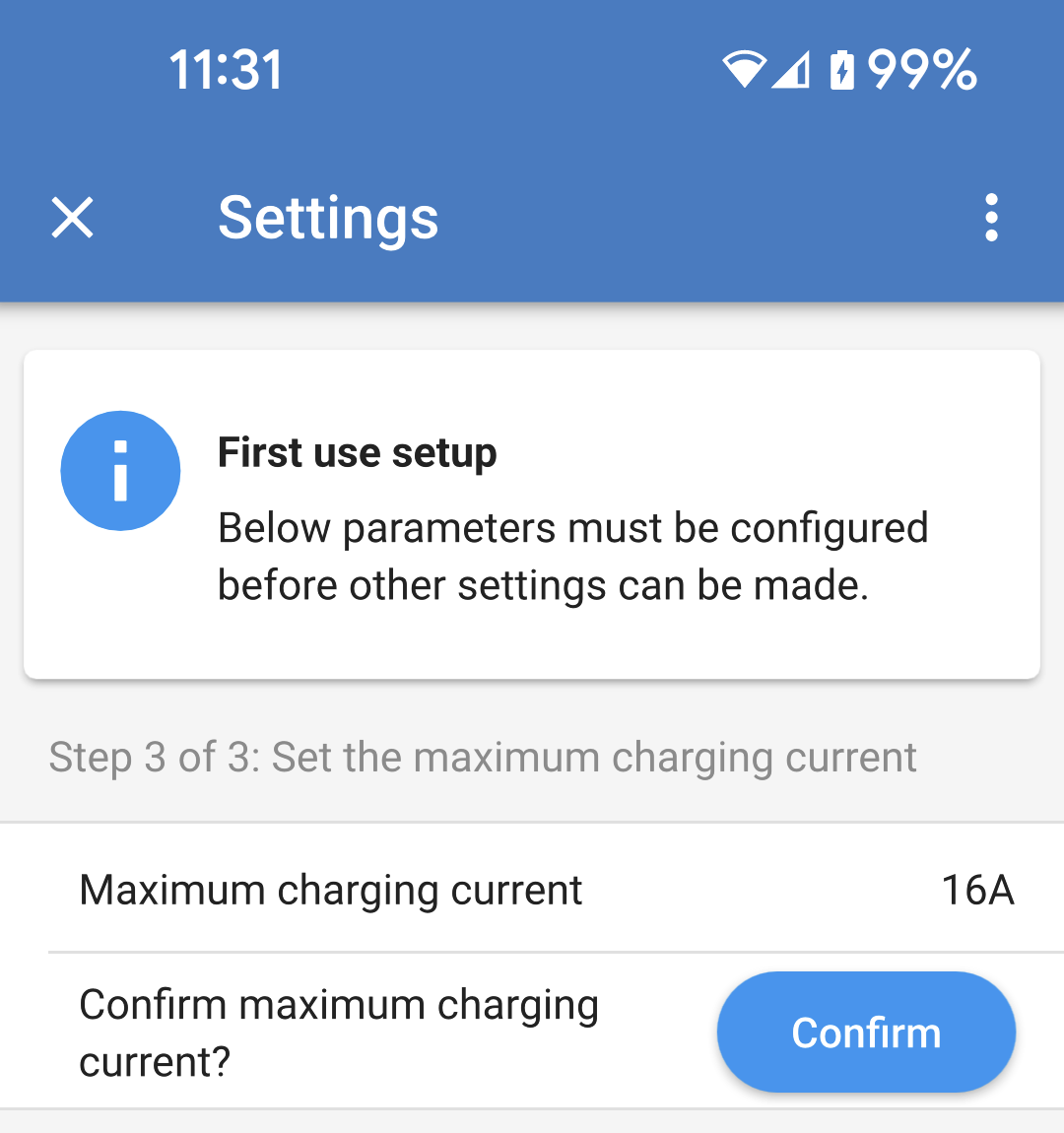

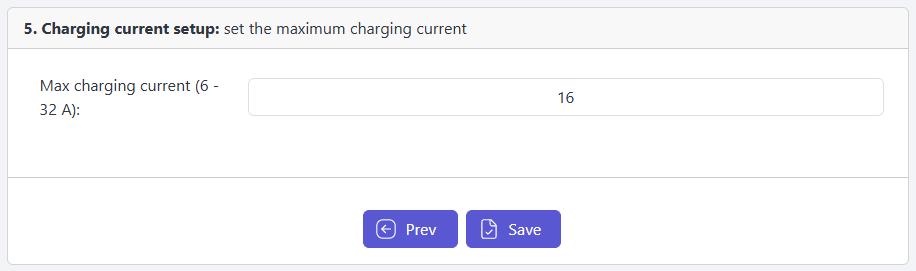

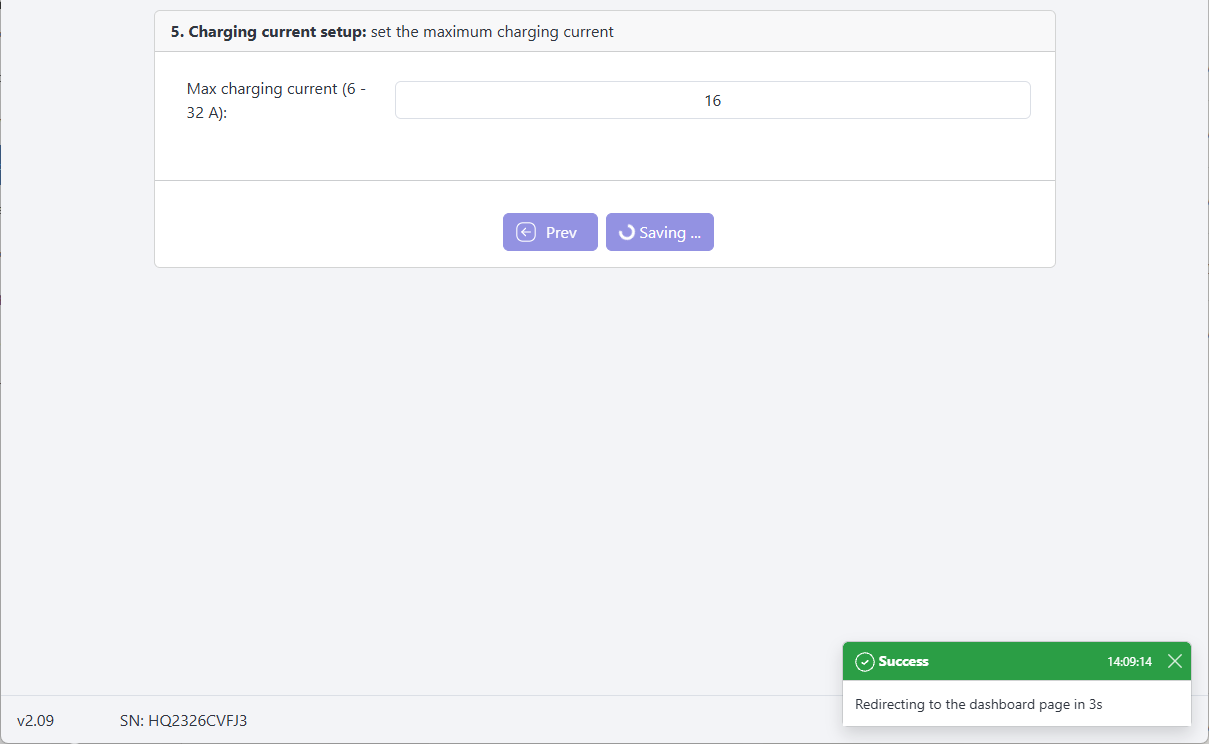

Passo 3 de 3: Definir a corrente de carga máxima

Defina a corrente de carga máxima que a EVCS permite carregar (intervalo: 10 A - 32 A).


5.2. Configuração e funcionamento da VictronConnect

5.2.1. Preparar

Os passos seguintes são necessários para se conectar corretamente à EV Charging Station NS através de «Bluetooth» e da aplicação VictronConnect:

  1. Certifique-se de que o «Bluetooth» está ativado na sua EVCS.

    Dica

    Se o Bluetooth estiver desativado, consulte a secção do menu Redes para obter detalhes sobre como a ativação desta funcionalidade.

  2. Descarregue e instale a aplicação VictronConnect a partir da App Store ou Google Play.

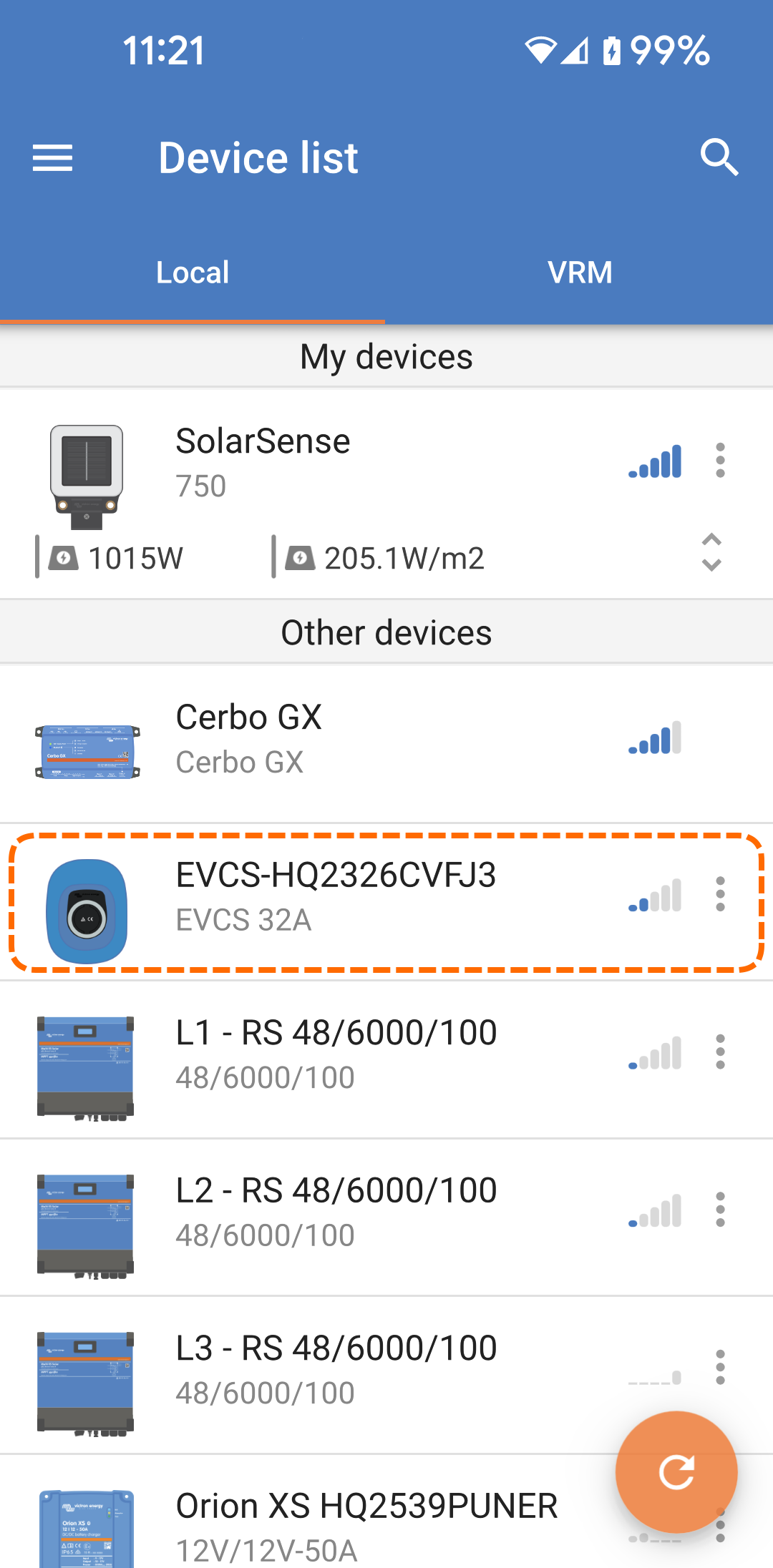

  3. Abra a VictronConnect e percorra a lista de dispositivos para a EVCS.

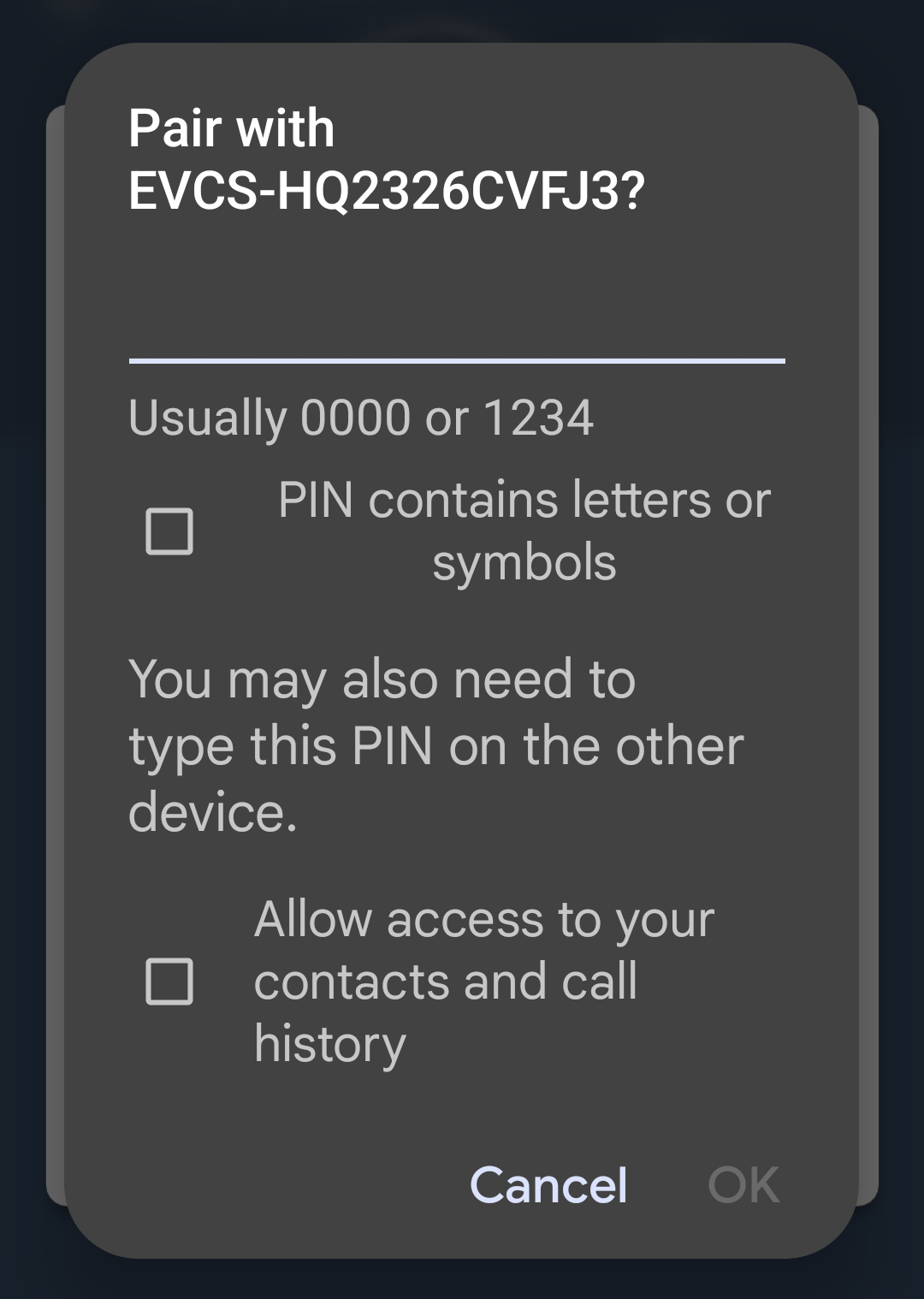

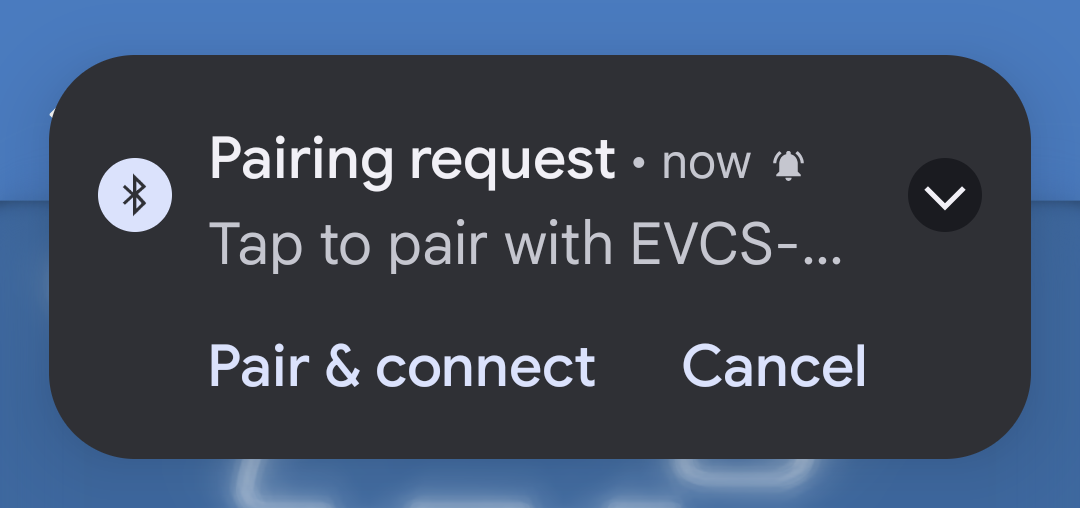

  4. Toque na mesma para iniciar a caixa de diálogo de emparelhamento. Introduza o código de emparelhamento que corresponde ao número único num autocolante no interior do invólucro.

  5. Se o emparelhamento tiver sido correto, é visualizada a página de descrição geral da EVCS.

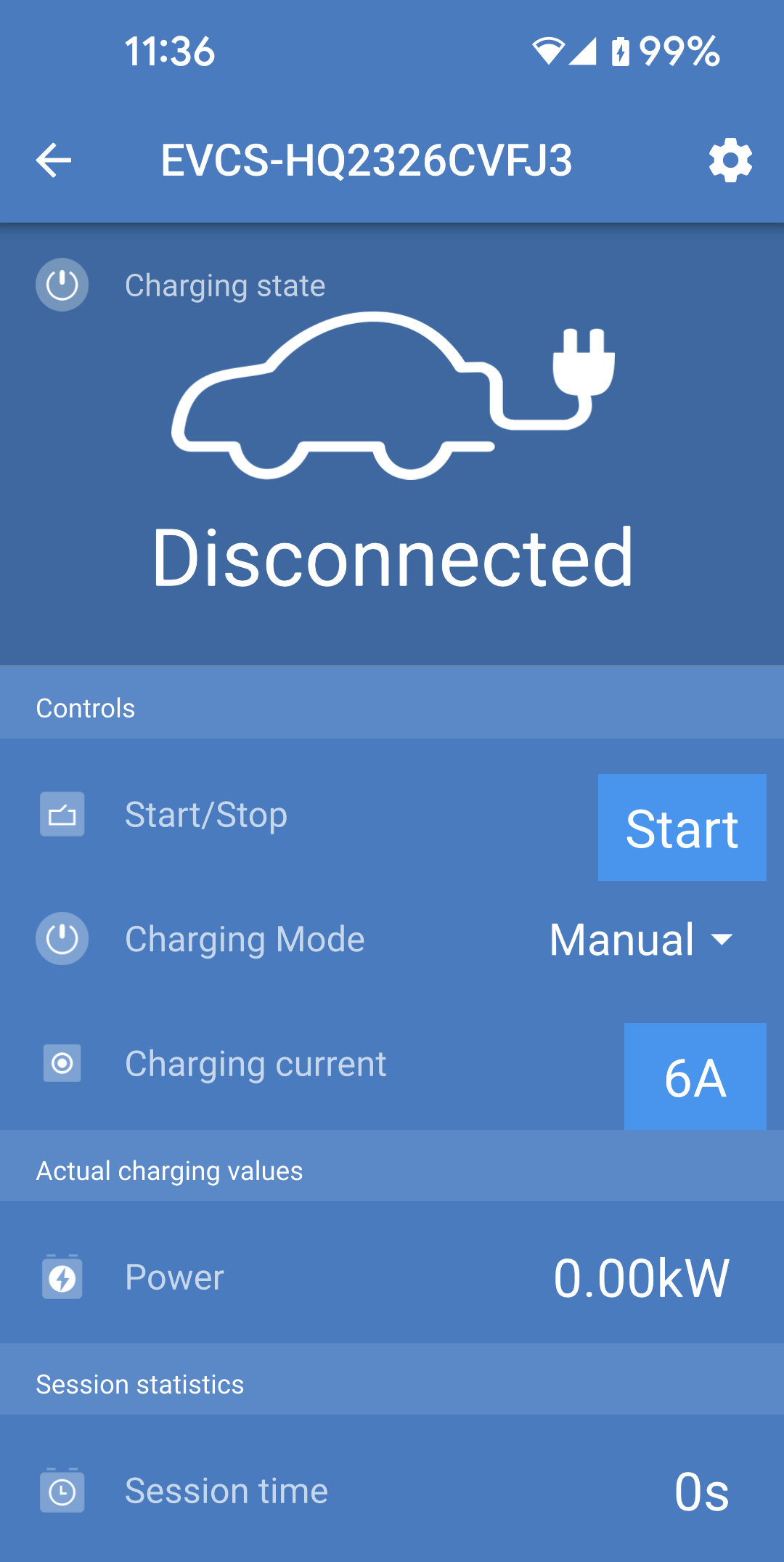

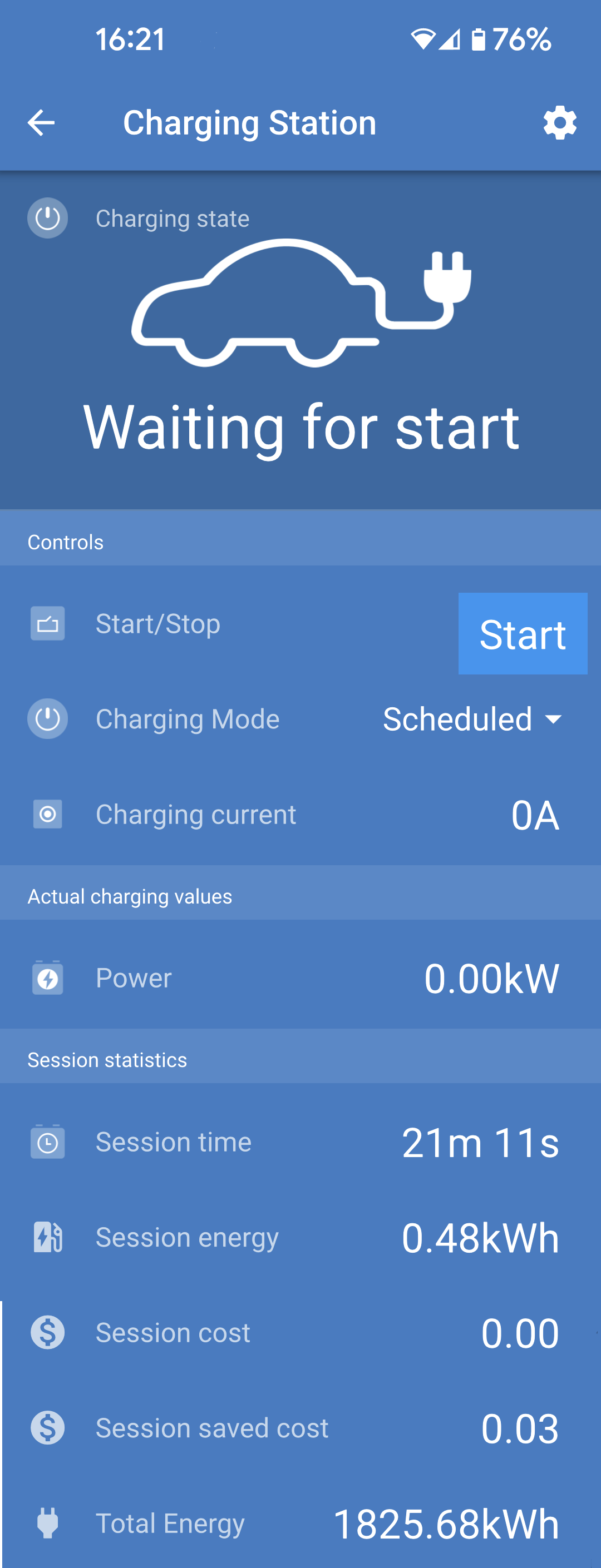

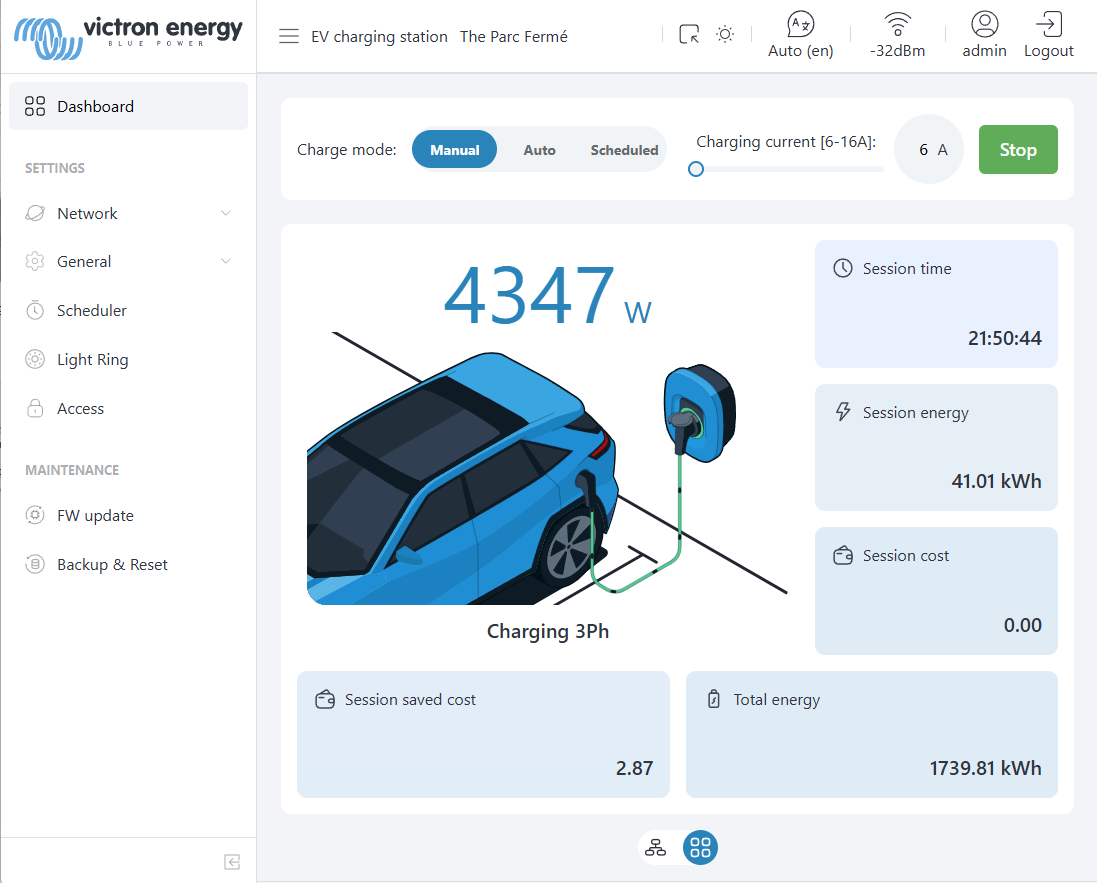

5.2.2. Página de visão geral

Esta página proporciona informação sobre o estado de carregamento, os controlos para iniciar/parar o carregamento ou para alterar o modo de carregamento e a corrente de carga. Além disso, os valores reais do carregamento e as estatísticas da sessão também podem ser monitorizados.

Controlos:

  • Iniciar / Parar: Inicie ou pare o carregamento no modo manual.

    Tenha em atenção que, depois de carregar no botão Stop, a corrente de carga é reduzida para o mínimo e só depois o contactor se abre (com um atraso de 2 s).

  • Modo de carga Pode alterar o modo de carregamento para manual, automático ou programado.

  • Corrente de carga Para definir a corrente de carga (intervalo de 6 A a 32 A, dependendo da corrente de carga máxima e mínima configurada na página Definições gerais ou na interface de Internet).

Valores de carregamento reais:

  • Corrente: a corrente de carga.

  • Alimentação: Potência de carga. Com uma fonte multifase, todas as fases são combinadas.

Estatísticas da sessão:

  • Tempo da sessão: A duração da sessão de carga atual.

  • Energia da sessão: Energia total carregada nesta sessão.

  • Custo da sessão: O custo da sessão (quando carregada a partir da rede elétrica), dependendo do preço da eletricidade por kWh introduzido nas definições da EVCS; consulte a secção de configuração da Estação de Carregamento de EV.

  • Custo economizado da sessão: Economia com base na energia carregada a partir de PV e dependendo do preço da eletricidade por kWh definido nas configurações da EVCS.

  • Energia Total: A energia carregada total desde a instalação inicial.

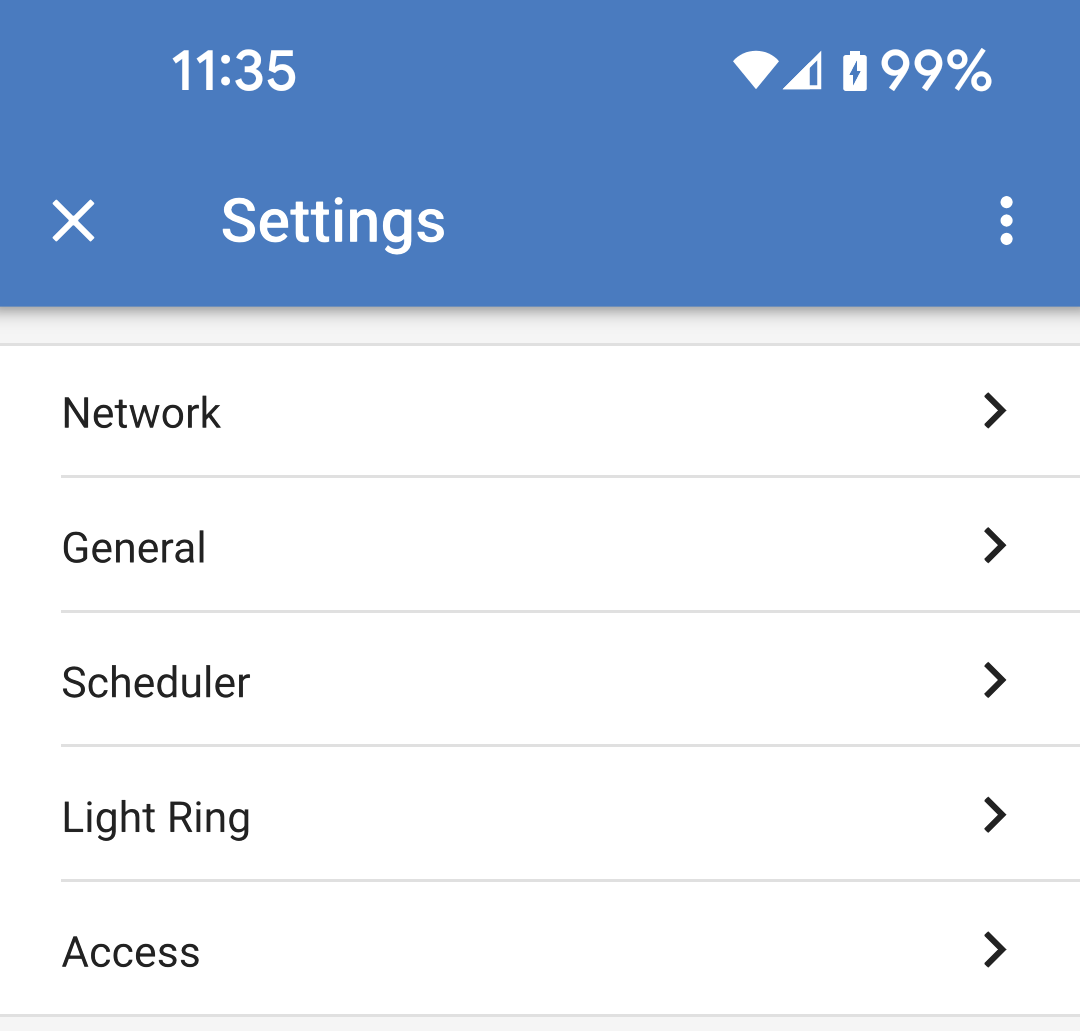

5.2.3. Página de Definições

O menu Definições é acessível ao carregar na roda de engrenagem no canto superior direito da página de visão geral.

Estão disponíveis as seguintes opções de menu:

  • Rede: Para alterar as definições de rede.

  • Geral: Para ajustar as definições do carregador.

  • Programador: Para configurar os programa de carregamento.

  • Anel luminoso: Para configurar o comportamento do anel luminoso.

  • Acesso: Para especificar as credenciais de acesso ao site.

As definições são semelhantes às explicadas na secção do menu Redes e de configuração da EV Charging Station, com a exceção de ser possível uma reinicialização do sistema, caso seja necessária.

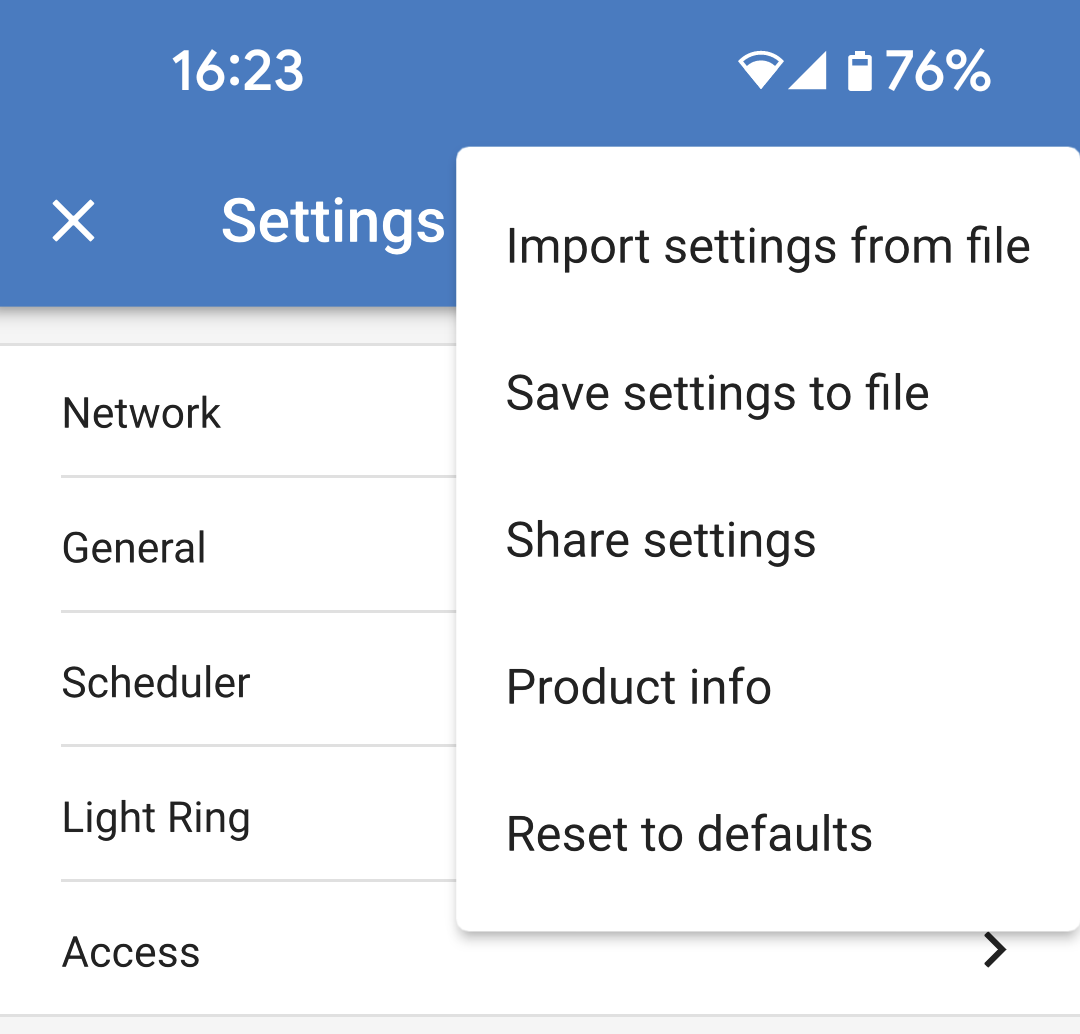

Toque nos três pontos verticais no canto superior direito da página de definições para executar as seguintes ações:

  • Importar definições a partir do ficheiro: Importar as definições guardadas anteriormente de um ficheiro na biblioteca de definições.

  • Guardar definições no ficheiro: Guarde as definições atuais num ficheiro que vai ser conservado na biblioteca de definições. Este ficheiro pode ser usado como cópia de segurança para repor as definições neste EV Charging Station NS ou para aplicar facilmente as mesmas definições noutro.

  • Partilhar configurações: Partilhe o ficheiro de definições por e-mail ou outras aplicações sociais em utilização no dispositivo Android ou iOS, por exemplo.

  • Informação do produto: Apresenta o EV Charging Station NS número do modelo e o número de série. Também dispõe de um interruptor para ativar ou desativar o Bluetooth. Consulte a secção Informação do produto para obter mais informação.

  • Repor predefinições: Reponha todas as definições de fábrica. Isto significa que irá perder quaisquer definições personalizadas e terá de realizar a configuração ou importá-la de um ficheiro de definições guardado anteriormente.

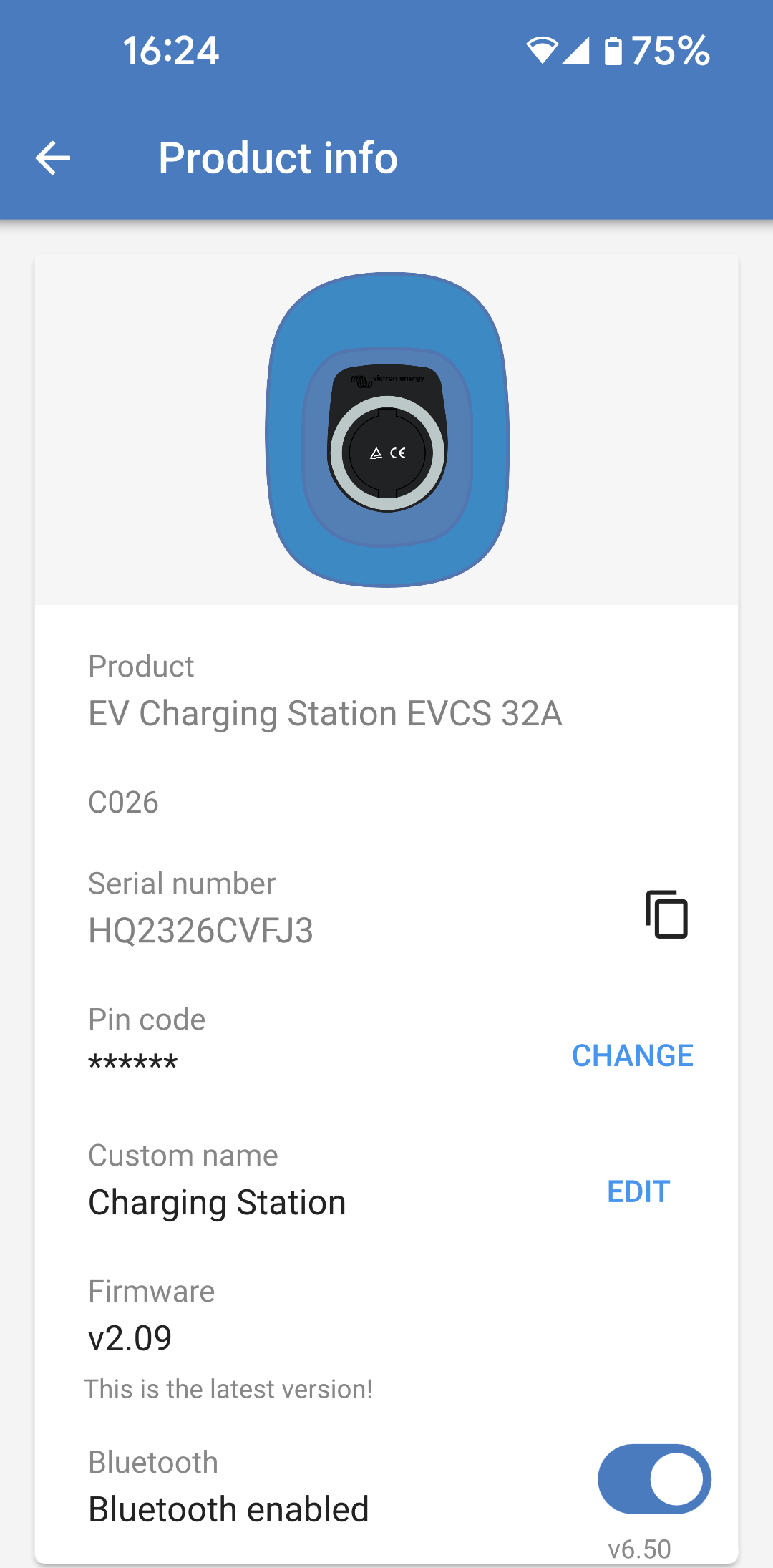

5.2.4. Página de informação do produto

Para aceder a página de Informação do produto, toque no ícone de três pontos verticais na página Definições.

  • Produto: Mostra o nome do produto e o número do modelo.

  • Número de série: Mostra o número de série do EV Charging Station NS.

  • Código PIN: O código PIN está oculto, mas pode ser alterado com o botão de mudança à direita.

  • Nome personalizado: Altere o nome amigável do EV Charging Station NS.

  • Firmware: Exibe a versão do firmware atual em execução no EV Charging Station NS.

  • Bluetooth: Ative ou desative o funcionamento de Bluetooth EV Charging Station NS.

Mais informação sobre como atribuir o seu próprio nome a EV Charging Station NS e como desativar e reativar o Bluetooth no manual da aplicação VictronConnect.

Atenção

Tenha em conta que, se desativar o Bluetooth através da VictronConnect, pode ser reativado através do menu Redes da interface de Internet ou da função Repor as predefinições de fábrica, através da interface de Internet ou do procedimento do botão DEF. Nos dispositivos mais antigos com o Bluetooth desativado de fábrica, utilize o menu da rede da «interface» de Internet para ativar o Bluetooth.

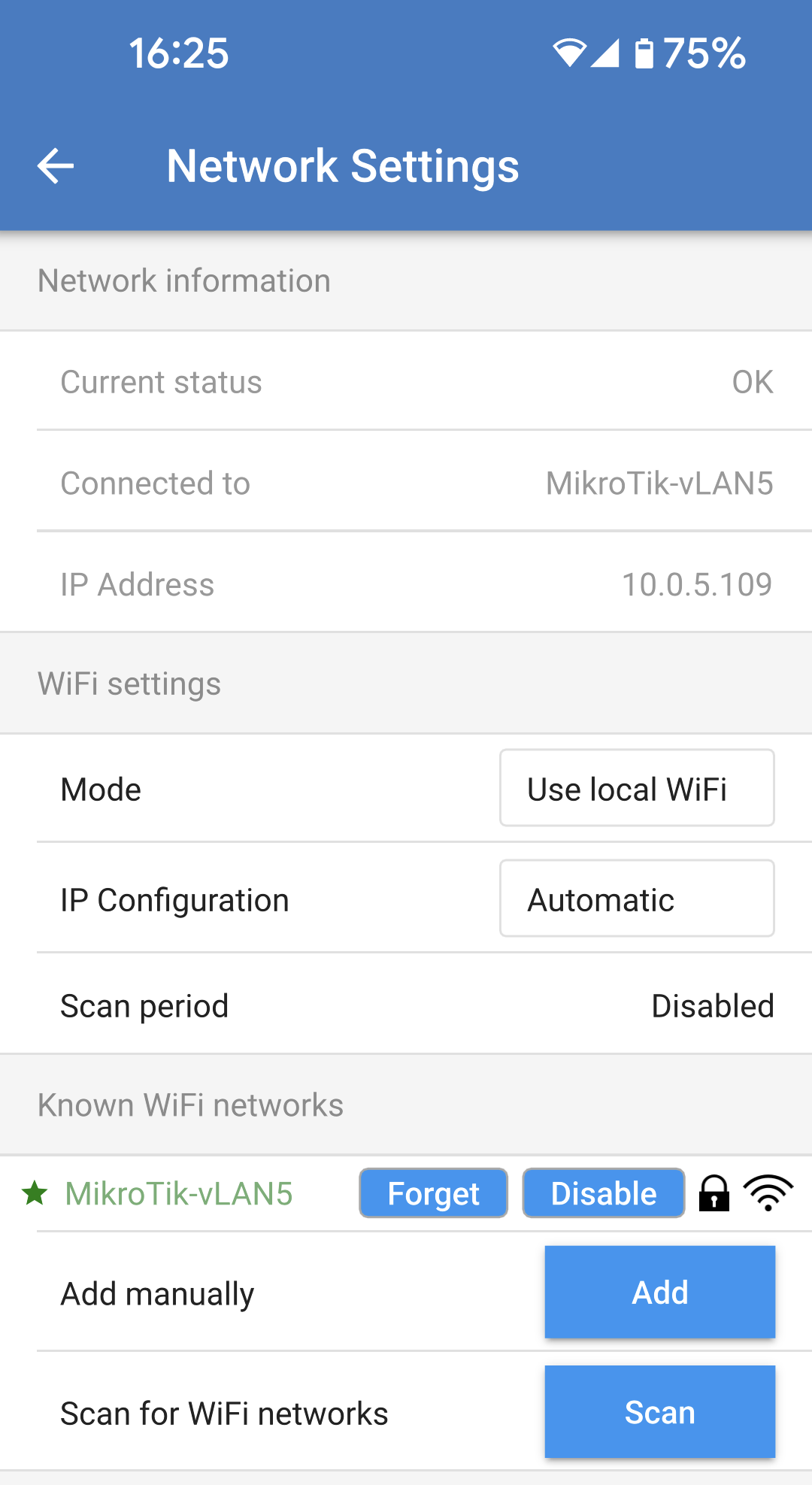

5.2.5. Definições de rede

A secção de Informação da rede mostra:

  • Estado atual da rede: Mostra o estado atual da rede.

  • Ligado a: Visualiza o nome da rede WiFi a que o EV Charging Station NS está ligado.

  • Endereço IP local: Visualiza o endereço IP LAN do EV Charging Station NS.

A secção WiFi permite configurar as definições WiFi para o EV Charging Station NS.

  • Modo: Permite escolher uma ligação WiFi local ou se o EV Charging Station NS deve criar um Ponto de acesso WiFi. Normalmente, o EV Charging Station NS apenas deve ser configurado para funcionar como Ponto de Acesso se não houver outras redes WiFi disponíveis.

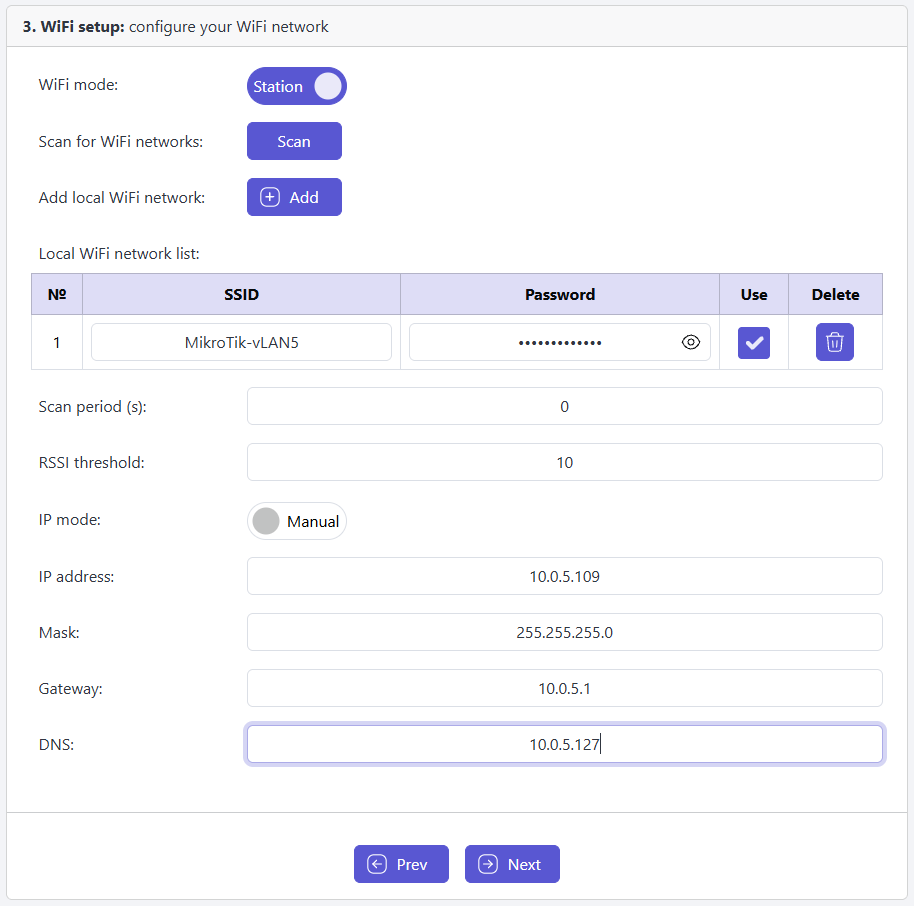

  • Configuração de IP Opção para permitir a atribuição automática de endereços IP (DHCP) ou a configuração manual de endereço IP fixo. A configuração de IP automática é a opção recomendada. A opção manual destina-se apenas a configurações de rede avançadas ou mediante instrução do administrador da rede.

  • Período de Procura: Permite a procura periódica automática da rede WiFi e, se aplicável, definir o período entre as procuras automáticas.

  • Limiar RSSI: Define a intensidade mínima do sinal das redes WiFi detetadas antes de serem adicionadas à lista.

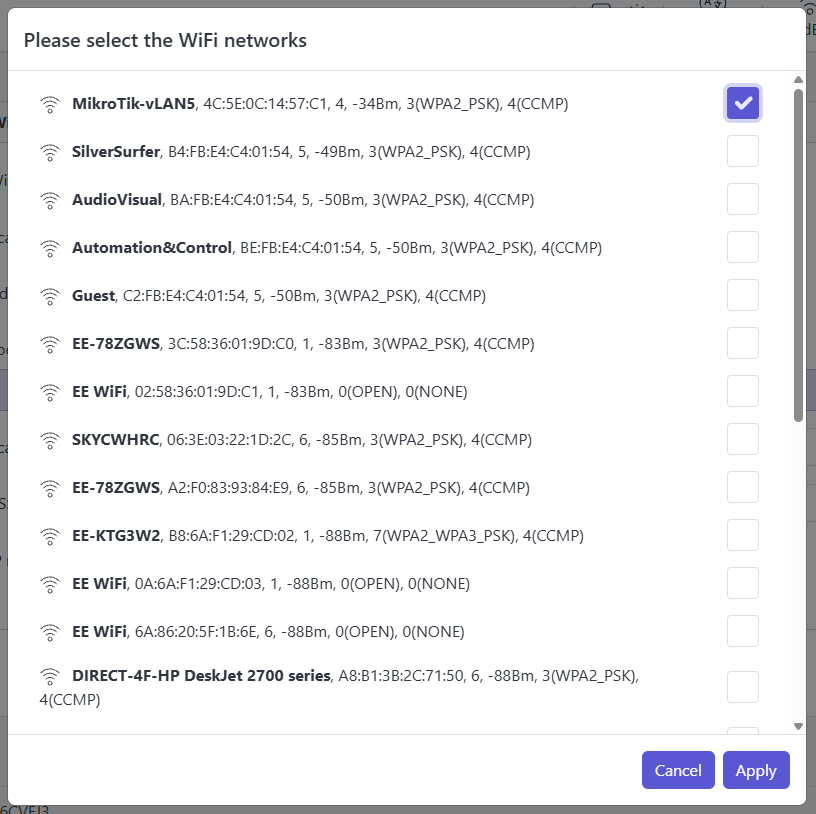

A secção da lista de pontos de Acesso mostra redes WiFi locais detetadas ou permite adicionar uma rede WiFi manualmente.

O nome do Ponto de Acesso ligado atualmente é mostrado a verde juntamente com os botões «FORGET» (esquecer) e «DESATIVAR» (desativar).

  • Adicionar AP manualmente: Proporciona a opção de adicionar uma rede WiFi manualmente. Pode ser usado em circunstâncias em que o SSID da rede necessária está oculto e não aparece na lista de redes detetadas.

  • Procurar redes WiFi: Toque no botão «SCAN» (procurar) para detetar imediatamente redes WiFi disponíveis nas imediações.

    Uma lista de todas as redes WiFi disponíveis começa a aparecer à medida que são detetadas. A lista inclui o nome do Ponto de Acesso, o seu estado de segurança apresentado com um símbolo de cadeado. A intensidade do sinal recebida pelo EV Charging Station é apresentada com o símbolo WiFi à direita.

    Toque no botão «ADD» (adicionar) ao lado da rede à qual se deseja ligar. Será pedido que introduza a senha da rede selecionada, se for aplicável.

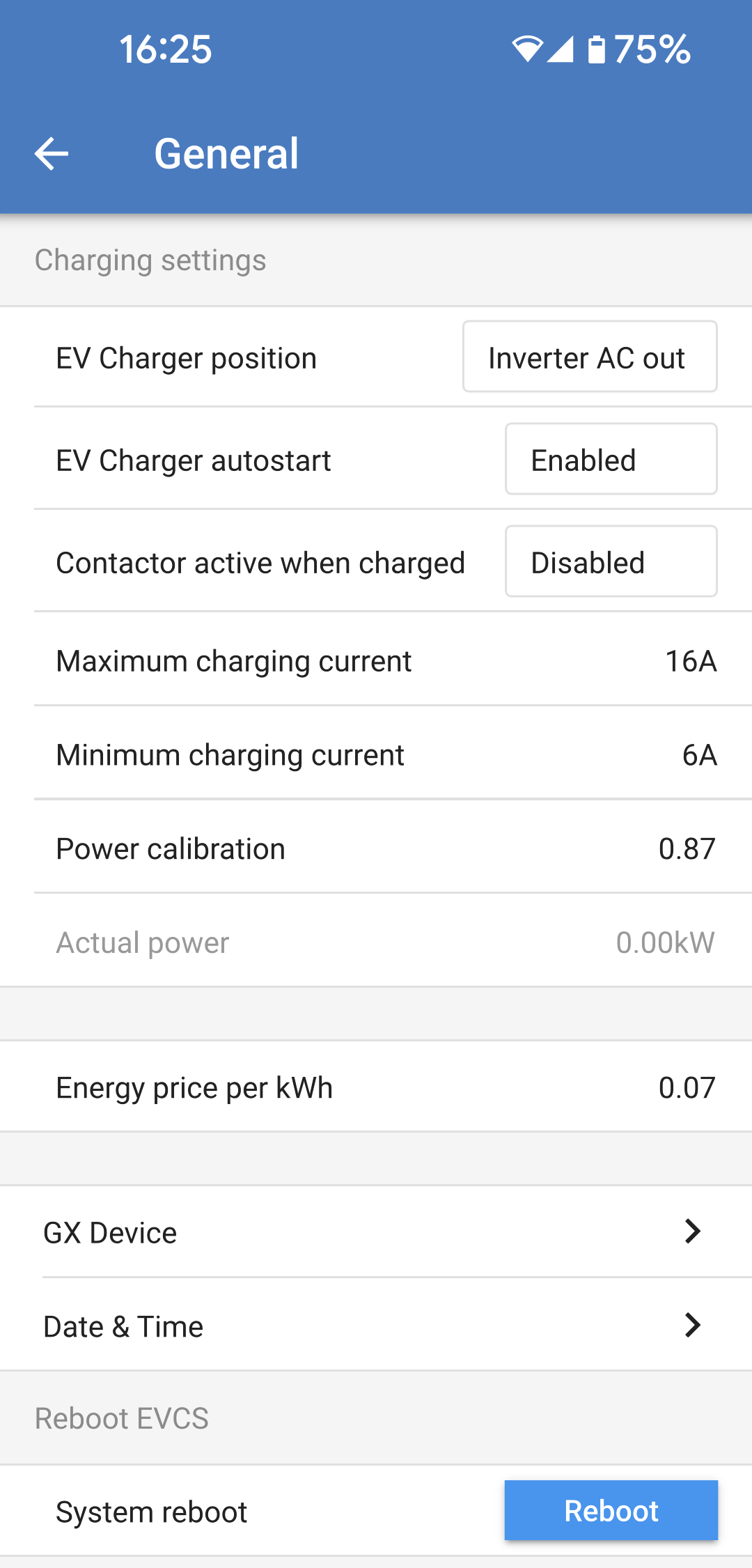

5.2.6. Definições gerais

A página de definições gerais lista as opções para a configuração geral da EV Charging Station NS.

A secção de definições de carregamento tem as seguintes opções:

  • Posição do carregador EV: Esta opção seleciona onde o EV Charging Station NS está ligado, no sistema. Por exemplo, o EV Charging Station NS pode ser ligado no lado da Entrada CA ou no lado Saída CA de um MultiPlus.

  • Arranque automático do carregador EV: Esta opção define se o carregador EV começa a carregar automaticamente quando o cabo de carregamento EV está conectado ao veículo.

  • Contactor ativo quando estiver carregado: Quando o EV estiver carregado, é possível definir o contactor para permanecer fechado ou para se abrir, o que irá desligar totalmente o EV da alimentação.

  • Corrente de carga máxima: A corrente de carga máxima que o EV Charging Station NS fornece ao EV em qualquer situação. O intervalo configurável varia de 10 A a 32 A.

  • Corrente de carga mínima: A corrente de carga mínima a alimentar ao EV, exceto se estiver carregado no nível pretendido. O intervalo configurável varia de 6 A a 31 A.

  • Calibragem CP: Permite calibrar a linha de sinal CP (piloto de controlo).

  • Calibragem de potência: Ajuste esta definição para calibrar a leitura de potência real.

  • Potência real: Apresenta a potência combinada real de todas as fases que o EV Charging Station NS fornece ao EV.

A secção de outras definições proporciona:

  • Definições do dispositivo GX: Selecione esta opção para comunicar com um dispositivo GX, como um Cerbo GX ou Ekrano GX.

  • Definições de Modbus TCP: Ative a lista de endereços IP e adicione endereços IP à mesma.

  • Data e Hora: Defina o fuso horário, a data e a hora.

  • Preço da energia por kWh: Defina o preço da energia importada da rede.

Reinicializar EVCS:

  • Reinicialização do sistema: toque no botão «REBOOT» (reinicialização) para reiniciar o EV Charging Station NS.

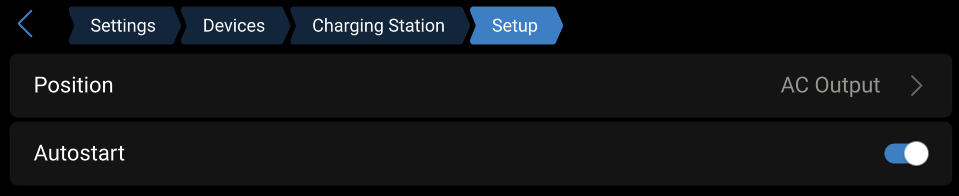

Posição do carregador EV

Selecione a posição em que o EV Charging Station NS está ligado no sistema.

Se o EV Charging Station NS estiver ligado em qualquer ponto antes do inversor / carregador, selecione a opção «Inverter AC In» (entrada CA de inversor».

Em alternativa, se o EV Charging Station NS estiver ligado depois do inversor / carregador ou depois de um inversor, selecione a opção «Inverter AC Out» (saída CA ide inversor).


Arranque automático do carregador EV

Selecione se o EV Charging Station NS é ou não iniciado automaticamente quando o cabo de carregamento está ligado ao EV.

Selecione «Enabled» (ativado) para que o carregamento comece automaticamente quando o cabo de carregamento está ligado ao EV.

Selecione «Disabled» (desativado) se não quiser que o carregamento comece automaticamente. Neste caso, o carregamento deve ser iniciado manualmente, carregando no botão «Start» (iniciar) na página de visão geral. Isto pode evitar a utilização não autorizada do EV Charging Station NS.


Contactor ativo quando estiver carregado

Selecione se o contactor no interior de EV Charging Station NS permanece fechado ou se abre quando o EV está carregado, mas o cabo ainda está ligado.

Selecione «Enabled» (ativado) para que o contactor interno permaneça fechado quando EV estiver carregado. Por exemplo, isto pode ser útil se quiser ligar o ar condicionado do habitáculo utilizando a eletricidade da fonte de carregamento em vez da bateria do EV.

Selecione «Disabled» (desativado) se quiser que o contactor interno se abra quando o EV estiver carregado. Isto desliga o EV da alimentação como se o cabo de carregamento fosse removido.


Calibragem CP

Um cabo de carregamento EV de tipo 2 contém uma linha de sinal designada «Control Pilot» (piloto de controlo - CP). É um sinal bidirecional para permitir a comunicação entre o EV e uma estação de carregamento de EV, como o EV Charging Station NS. É importante que a linha CP esteja calibrada para garantir uma comunicação adequada entre o EV e o carregador.

Toque no botão «CALIBRATE» (calibrar) para iniciar a calibragem da linha CP.


Aparece uma caixa de confirmação. Toque em «NEXT» (seguinte) se tiver a certeza de que quer voltar a calibrar a linha CP.

Siga as instruções no ecrã seguinte e certifique-se de que o EV está ligado ao EV Charging Station NS. Toque em «NEXT» (seguinte) para confirmar e permitir o início da calibragem da linha CP. Aguarde até que os cálculos estejam terminados.


Quando o processo de calibragem estiver completo, será visualizada a mensagem «Success!» (sucesso).

Toque em «CLOSE» (fechar) para aplicar os novos cálculos de calibragem ou em «Reset» (reinicializar) para os reinicializar.

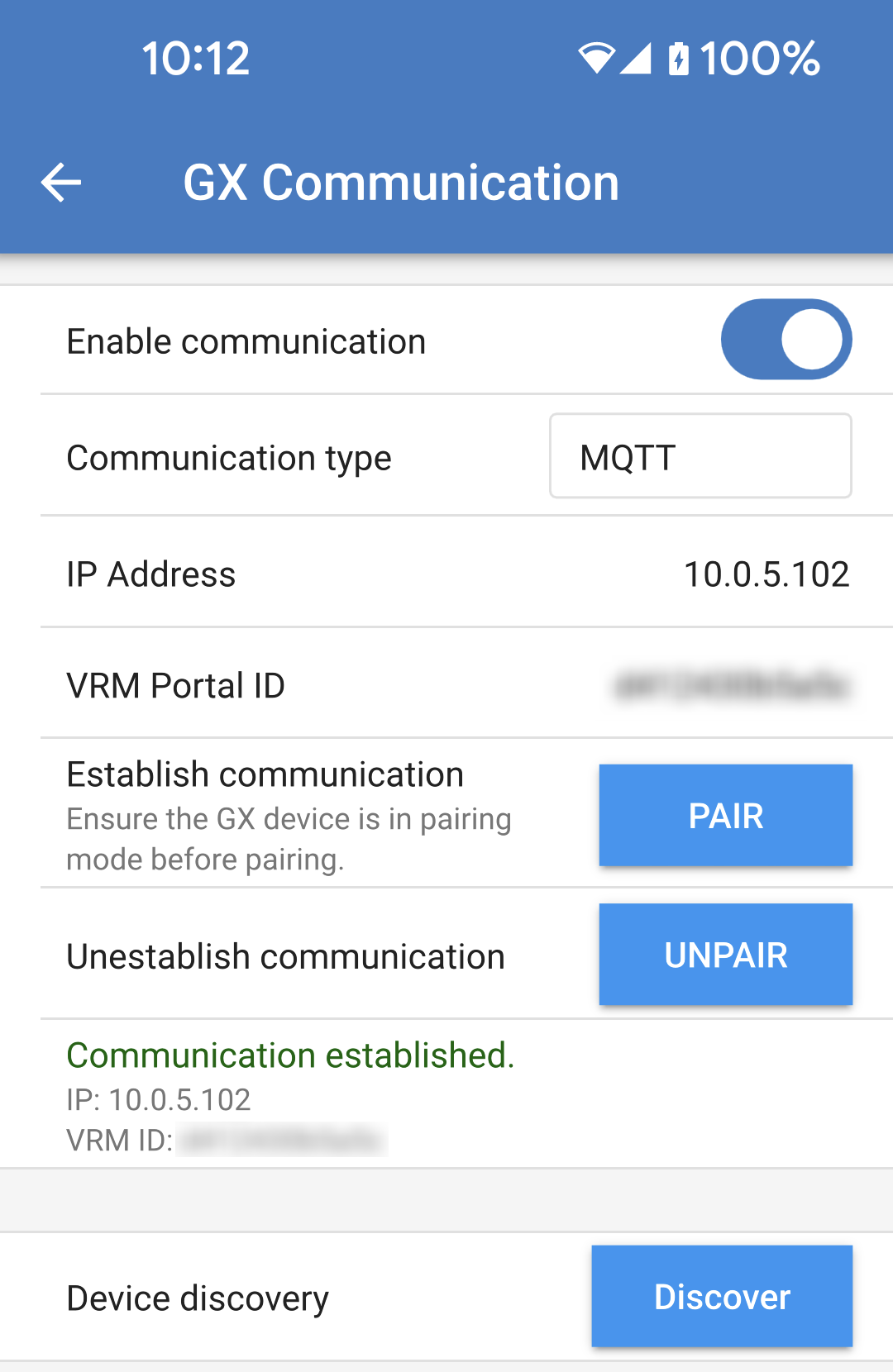

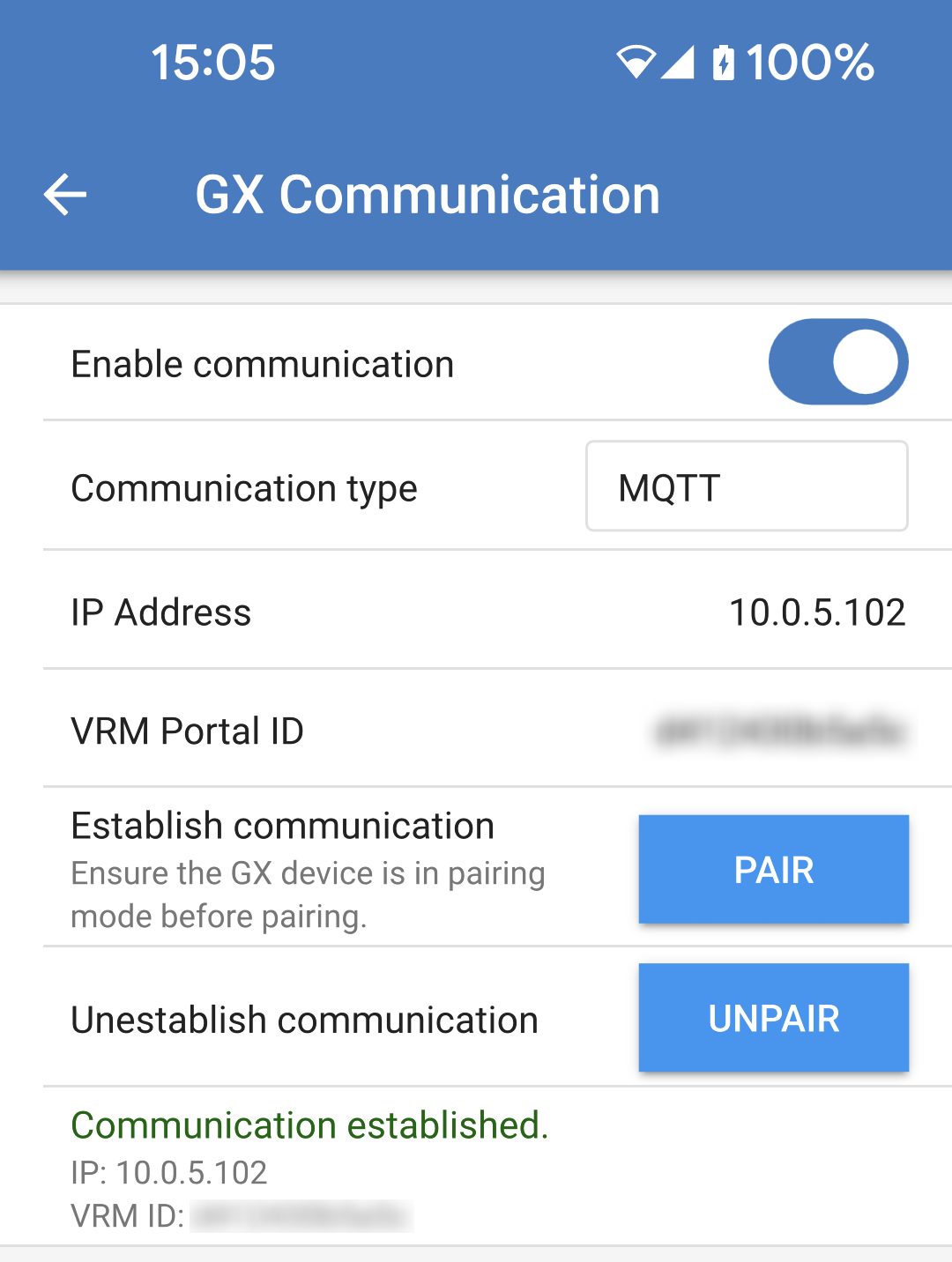

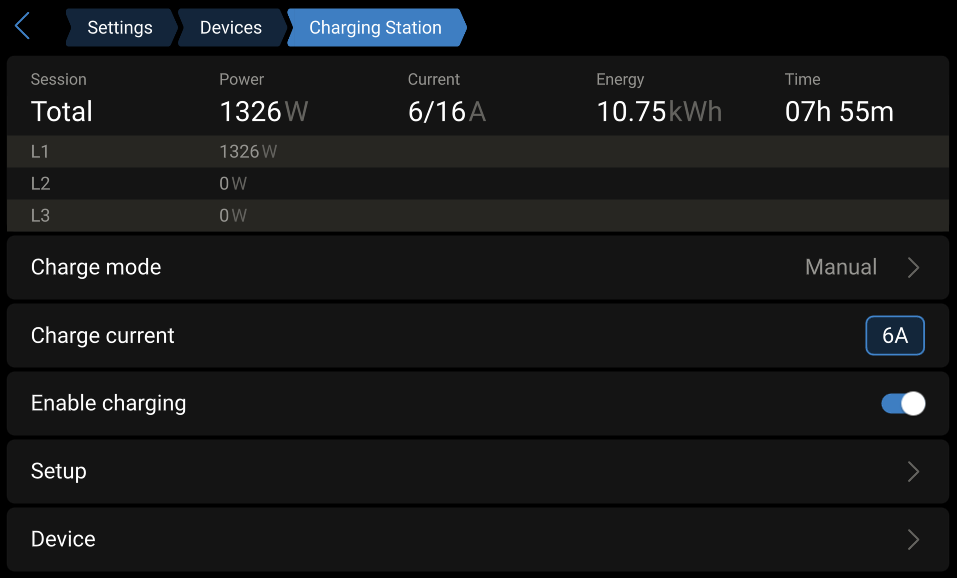

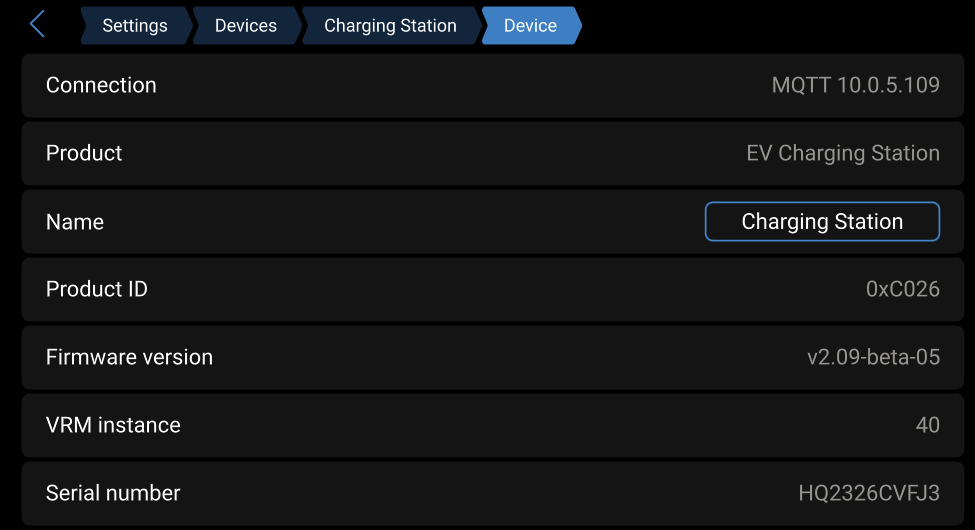

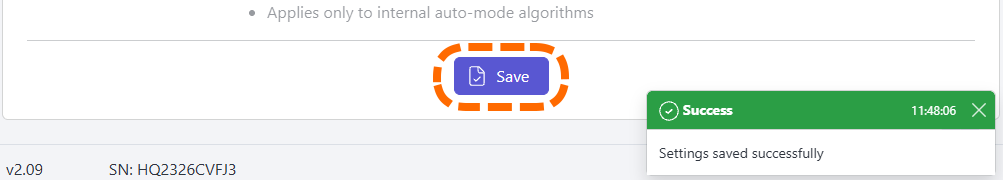

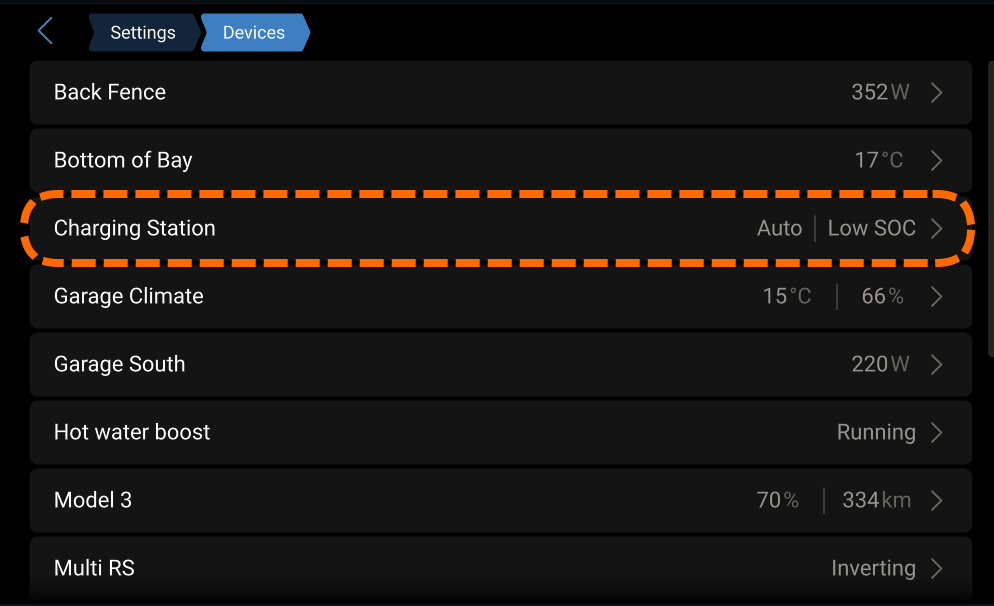

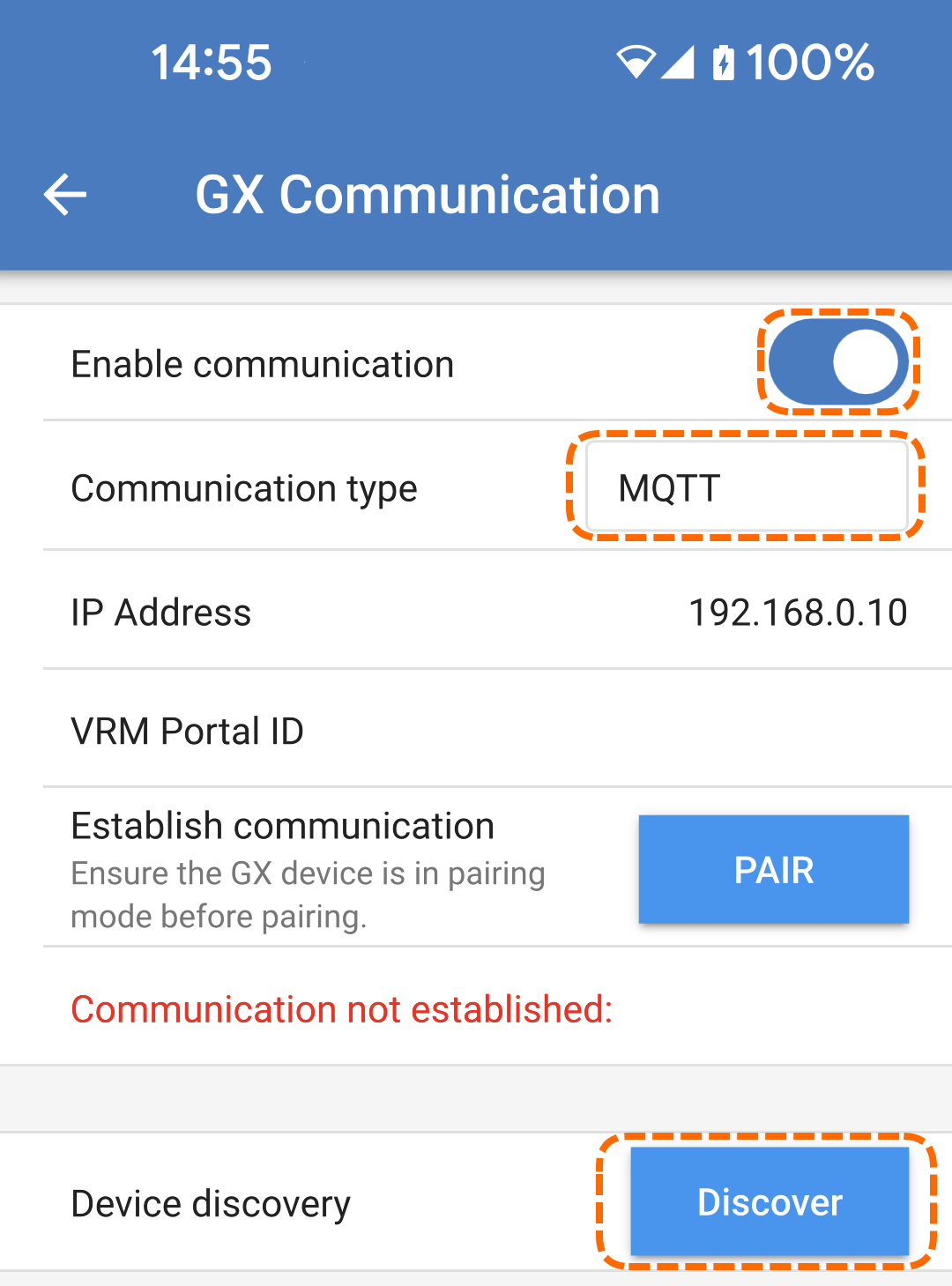

Comunicação do dispositivo GX

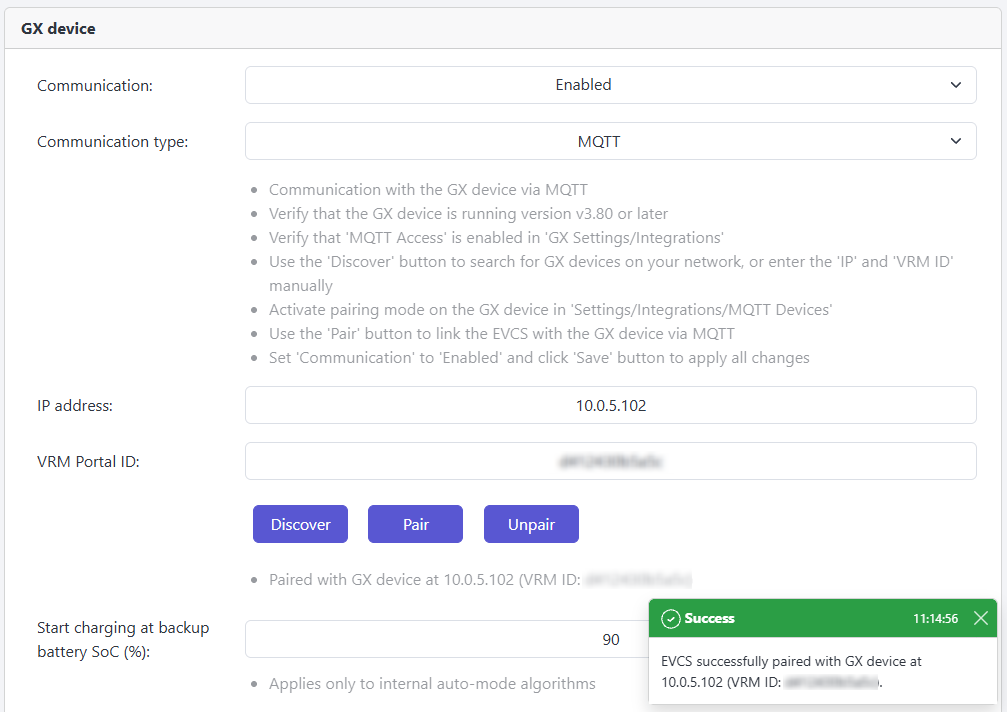

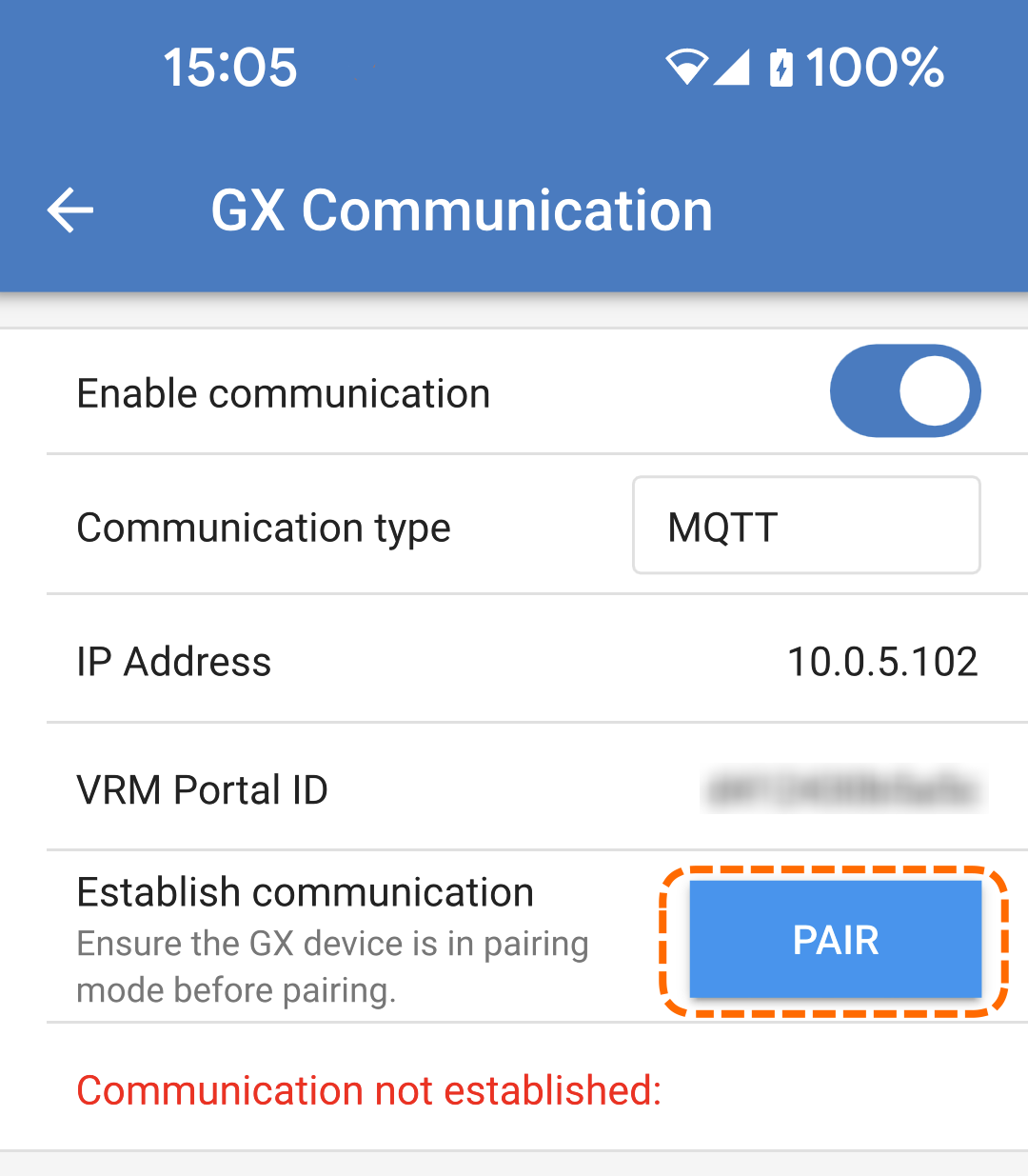

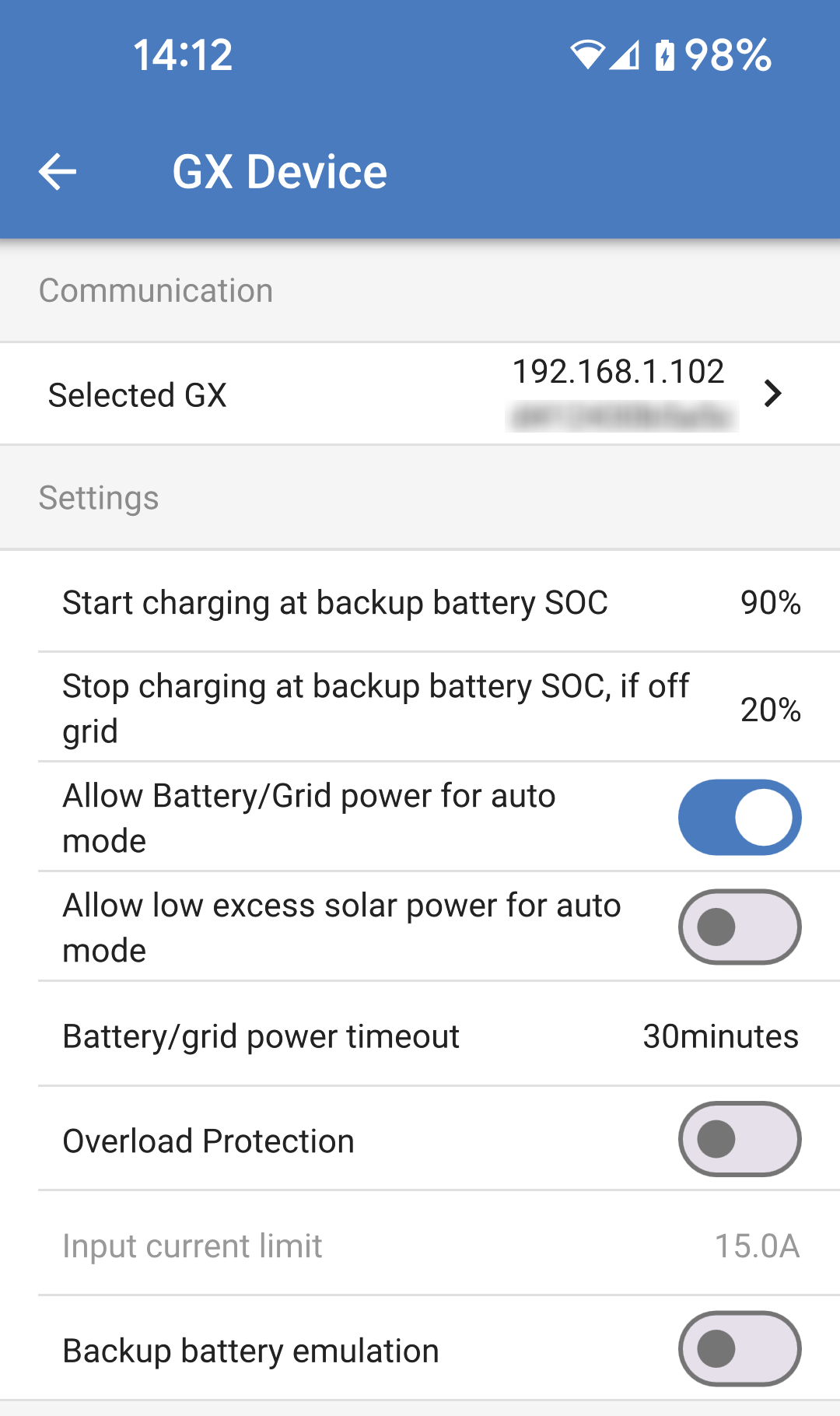

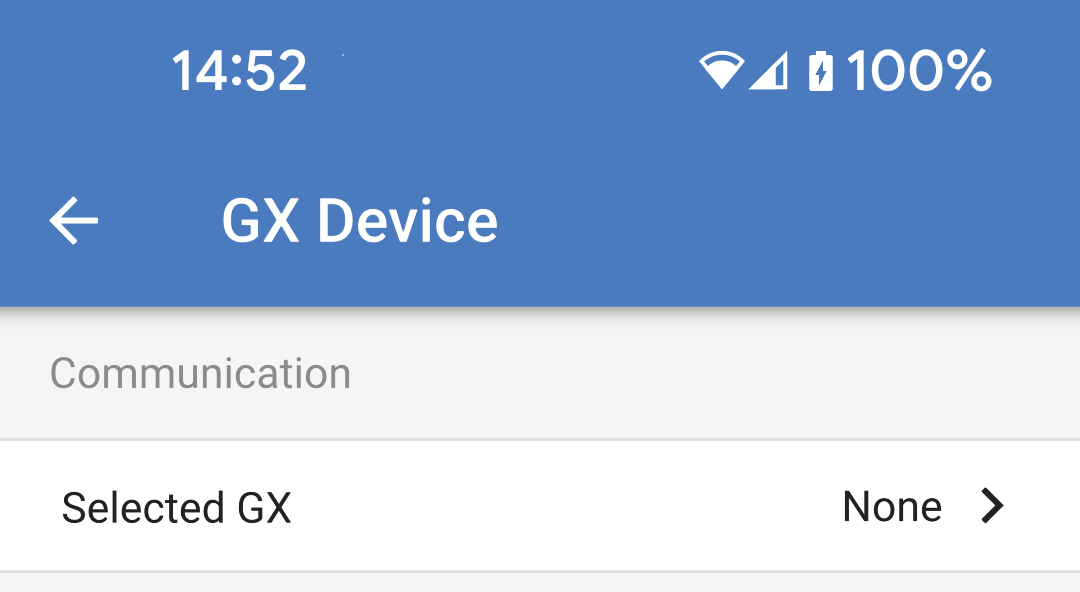

A página de definições do dispositivo GX pode ser acedida na página de Definições gerais.

  • Comunicação: Para ativar ou desativar a comunicação com um dispositivo GX no sistema.

  • Iniciar o carregamento no SoC da bateria de reserva: O SoC mínimo da bateria de reserva antes de EV Charging Station NS iniciar o carregamento no modo Auto.

  • Parar o carregamento no SoC da bateria de reserva, se estiver fora da rede: Se a opção fora da rede ou a rede não estiver disponível, o EV Charging Station NS para o carregamento quando o SoC da bateria de reserva for inferior a este nível.

  • Permitir a energia da bateria/rede elétrica para o modo Auto: Ative esta definição para permitir que o modo Auto continue a carregar o EV com a corrente mínima, mesmo se não houver um excedente de energia solar suficiente. Isto ajuda a minimizar os ciclos de ativação/desativação do carregamento automático no modo Auto. Nota: O EV Charging Station NS não consegue decidir se a energia vem da bateria ou da rede; isto depende do inversor/carregador no sistema.

  • Tempo limite de energia da bateria / rede elétrica: Se a definição acima estiver ativada, este é o período máximo contínuo durante o qual o EV Charging Station NS extrai energia da bateria ou da rede elétrica.

  • Proteção de sobrecarga: Quando ativada, esta definição vai ler o estado de sobrecarga do inversor do sistema. Em caso de sobrecarga, o EV Charging Station NS reduz a corrente de carga para o mínimo e aguarda cerca de 5 s. Se a condição de sobrecarga do inversor ainda estiver ativa, o EV Charging Station NS irá parar o carregamento. O carregamento do EV é retomado um curto período após a condição de sobrecarga do inversor ter sido eliminada.

    Se forem detetados vários eventos de sobrecarga num determinado período, o EV Charging Station NS reduz a corrente de carga em 10 %.

    O mesmo é aplicado ao sistema ligado à rede que excede um limite de corrente forçado da rede.

    Será visualizado um aviso na VictronConnect ou no EV Charging Station NS se a potência de carga for reduzida ou se o carregamento for interrompido.

  • Limite da corrente de entrada: Visualiza o limite de corrente da rede imposta que é aplicado a sistemas ligados à rede elétrica.

  • Endereço IP Visualiza o endereço IP do dispositivo GX. Toque na linha «IP Address» (endereço IP) para o alterar.

  • ID do Portal VRM: Visualiza a ID do portal VRM. Toque na linha «VRM Portal ID» (ID do Portal VRM) para a alterar.


  • Verificar comunicação: Toque no botão «CHECK» (verificar) para comprovar a comunicação entre o EV Charging Station NS e o dispositivo GX, utilizando o endereço IP definido acima.

  • Resultado da verificação: Mostra se a verificação de comunicação com o dispositivo GX passou ou falhou.

    Se a verificação de comunicação falhar, comprove se o endereço IP do GX especificado está correto ou use o botão «Discover» (descobrir) para procurar um dispositivo local do GX, como indicado abaixo.

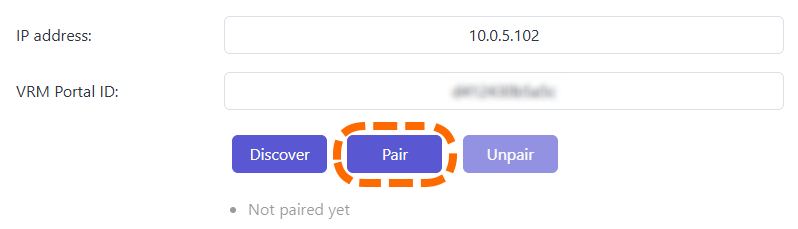

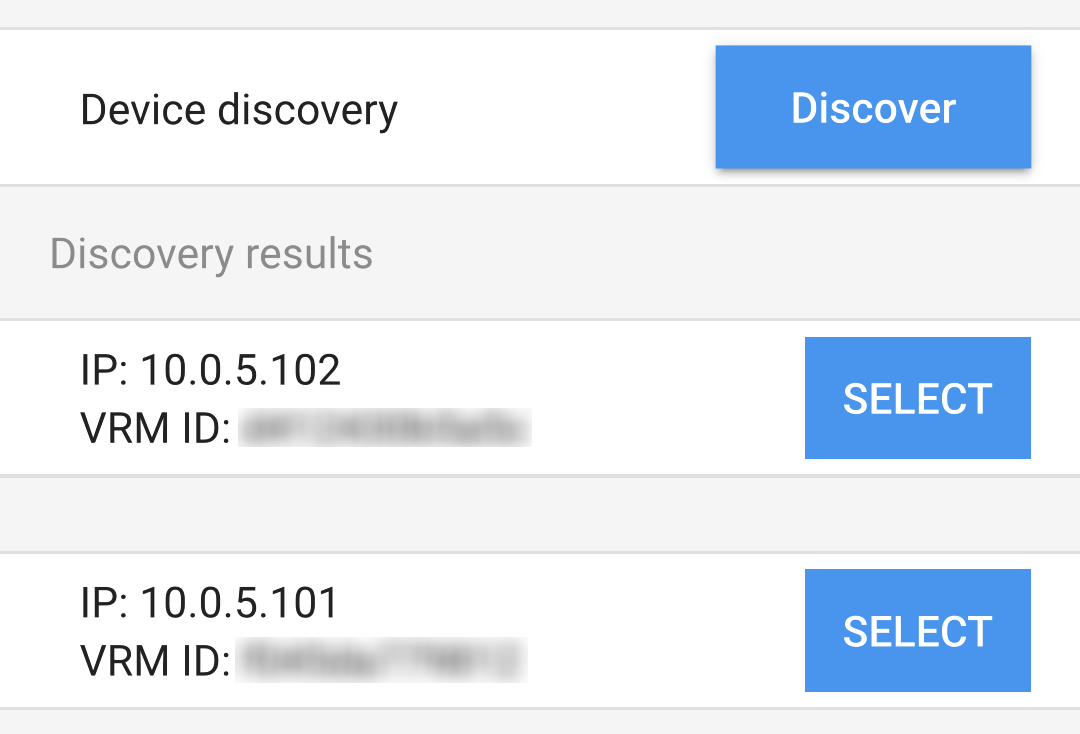

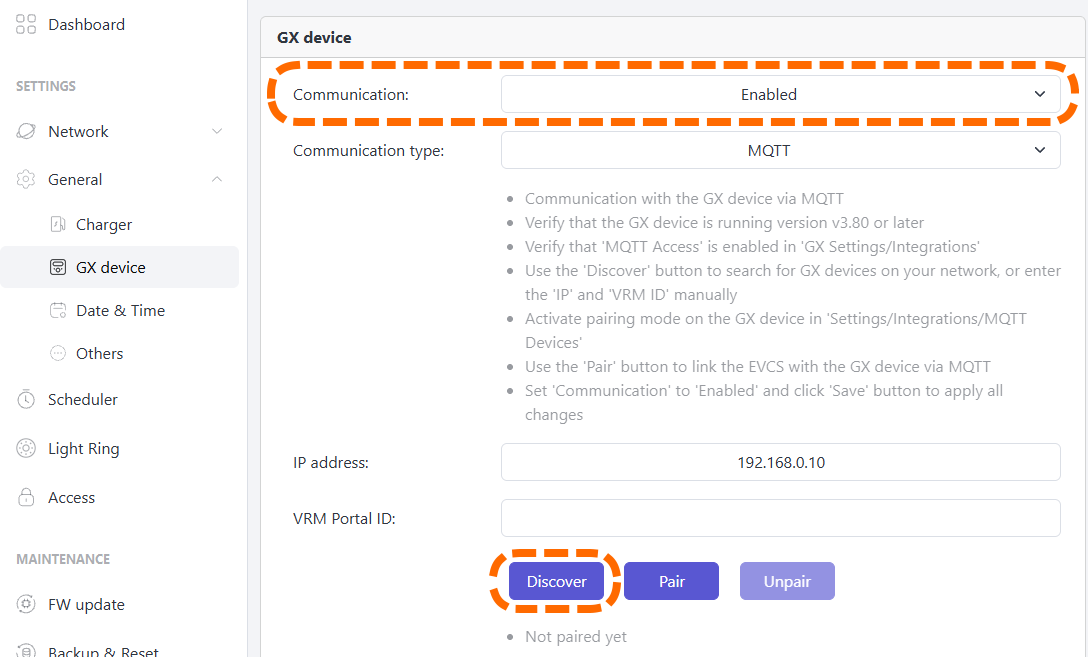

  • Descobrir dispositivos: Toque no botão «DISCOVER» (descobrir) para permitir que o EV Charging Station NS descubra automaticamente quaisquer dispositivos GX na rede local.

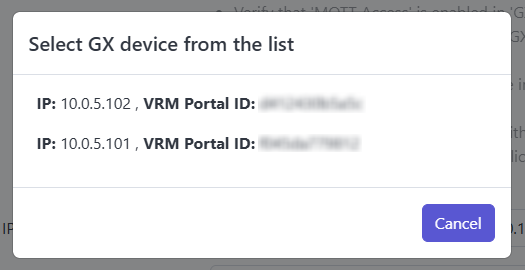

  • Resultado da descoberta: Todos os dispositivos GX detetados pela descoberta de dispositivos são listados.

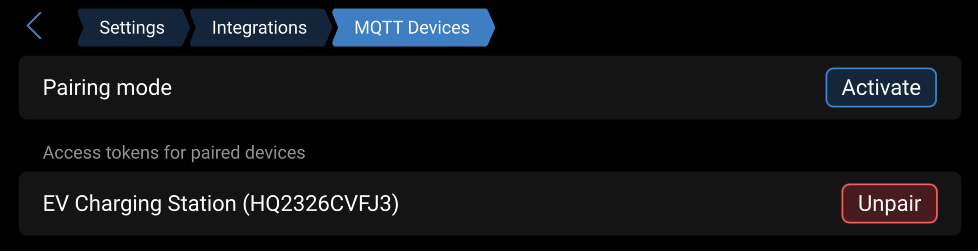

    Toque em «ADD» (adicionar) para emparelhar o dispositivo GX pretendido com o EV Charging Station NS. Este passa a ser o dispositivo GX com o qual o EV Charging Station NS comunica e os seus detalhes são preenchidos nos campos Endereço IP e ID do Portal VRM.


Definições de Modbus TCP

As definições do servidor ModbusTCP permitem ativar a lista de IP e adicionar os endereços IP dos dispositivos GX à mesma.

Com a lista ativada, apenas os endereços IP adicionados podem comunicar com o EV Charging Station NS.

Por razões de segurança, é recomendável ativar a lista de TCP e adicionar apenas os dispositivos GX que devem comunicar com o EV Charging Station NS. Isto também pode ser um requisito dos operadores de rede elétrica nalguns países.

  • Ativar lista de autorizações de endereço IP: Ativar ou desativar a função de lista de autorizações IP.

  • Adicionar IP à lista: Toque no botão «ADD» (adicionar) para preencher a lista com endereços IP de confiança.

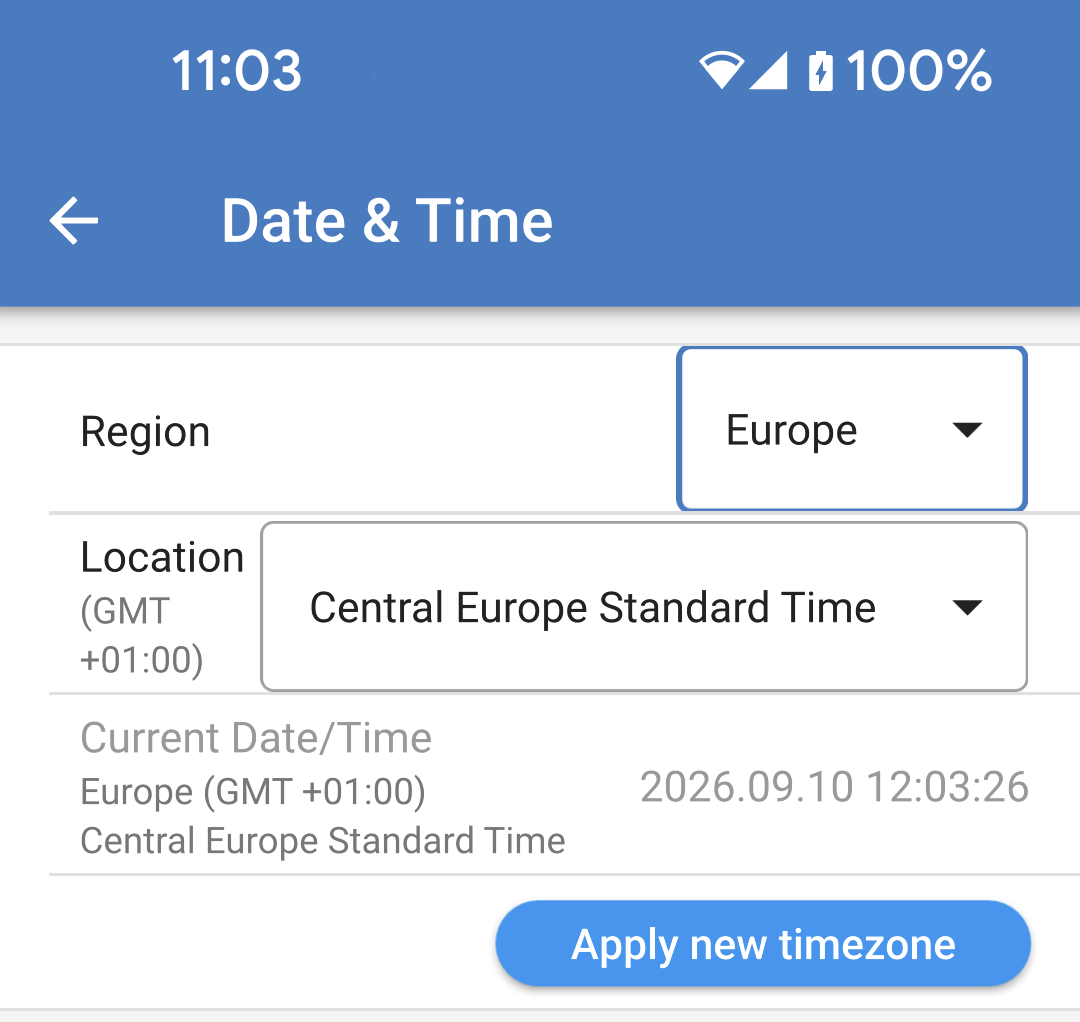

Data e Hora

  • Região: Selecione a região do seu fuso horário.

  • Desvio: Se a região UTC estiver selecionada, é necessário introduzir o desvio correto para o seu fuso horário.

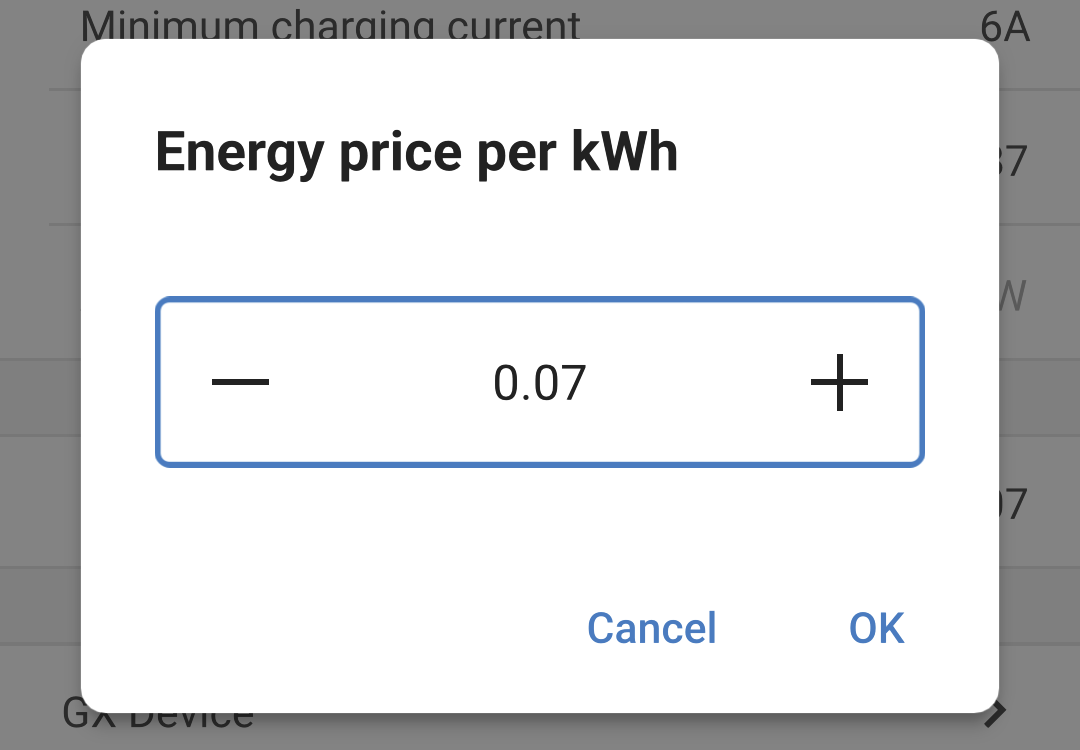

Preço da energia por kWh

  • Introduza o preço da eletricidade importada por kWh. É usado para calcular a poupança da sessão.


Reinicialização do sistema

  • Toque no botão «REBOOT» (reinicialização) para reinicializar o EV Charging Station NS. Selecione «YES» (sim) na janela emergente para confirmar a reinicialização.


5.2.7. Programador

Se o modo de carregamento estiver definido como «Scheduled» (programado) na página de visão geral, o EV Charging Station NS vai ser carregado nos horários definidos nesta secção.

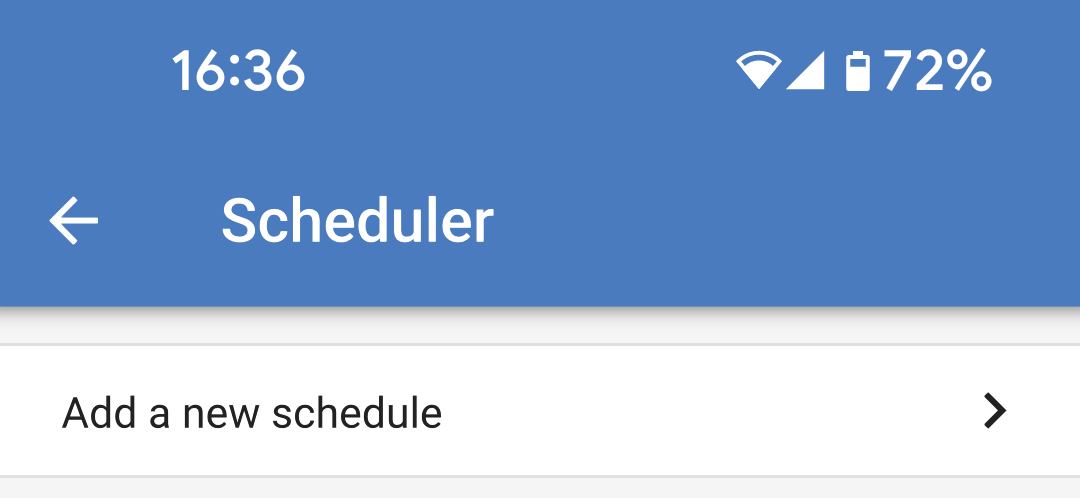

  • Adicionar um novo programa: Toque aqui para configurar um novo programa.

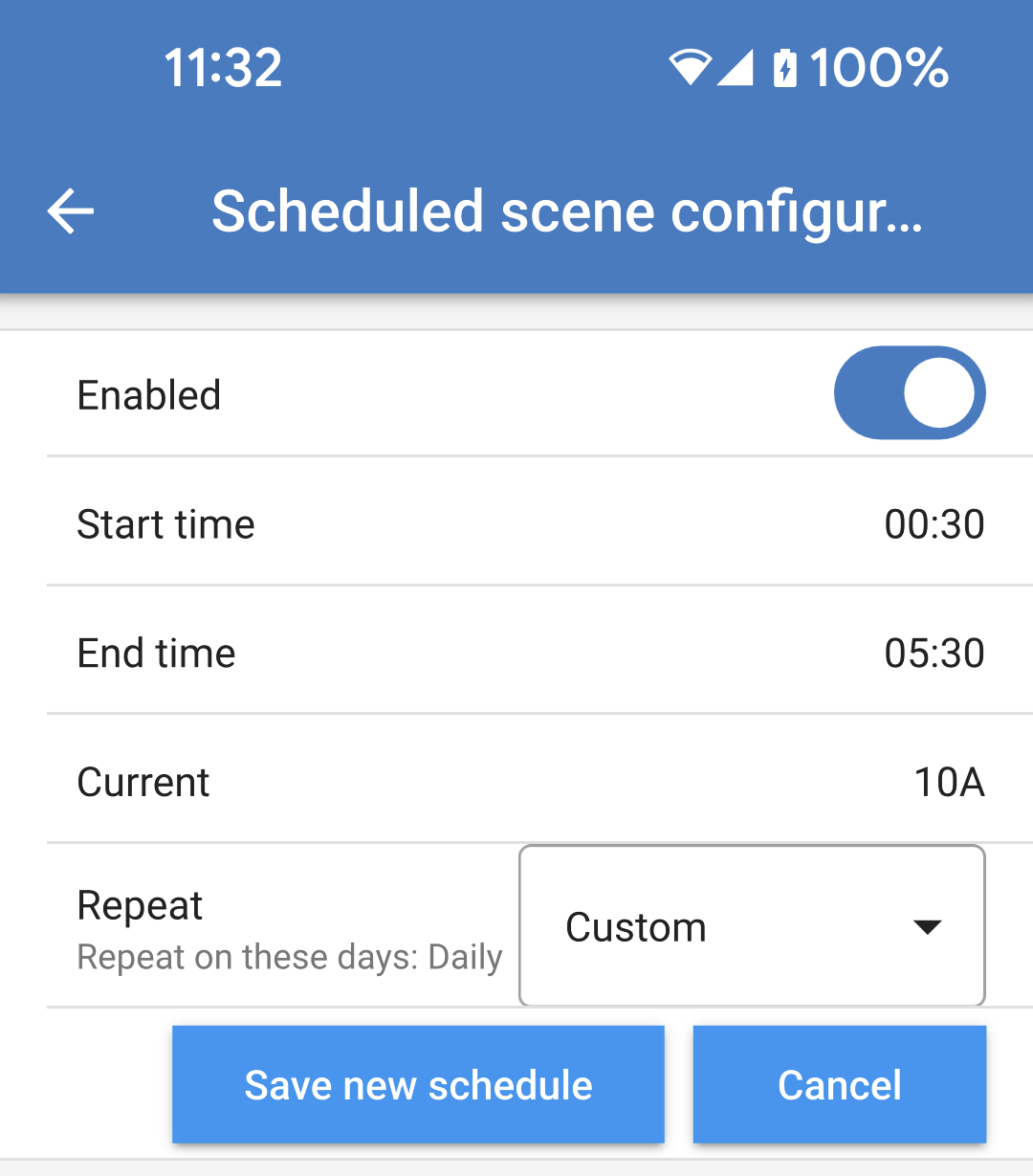

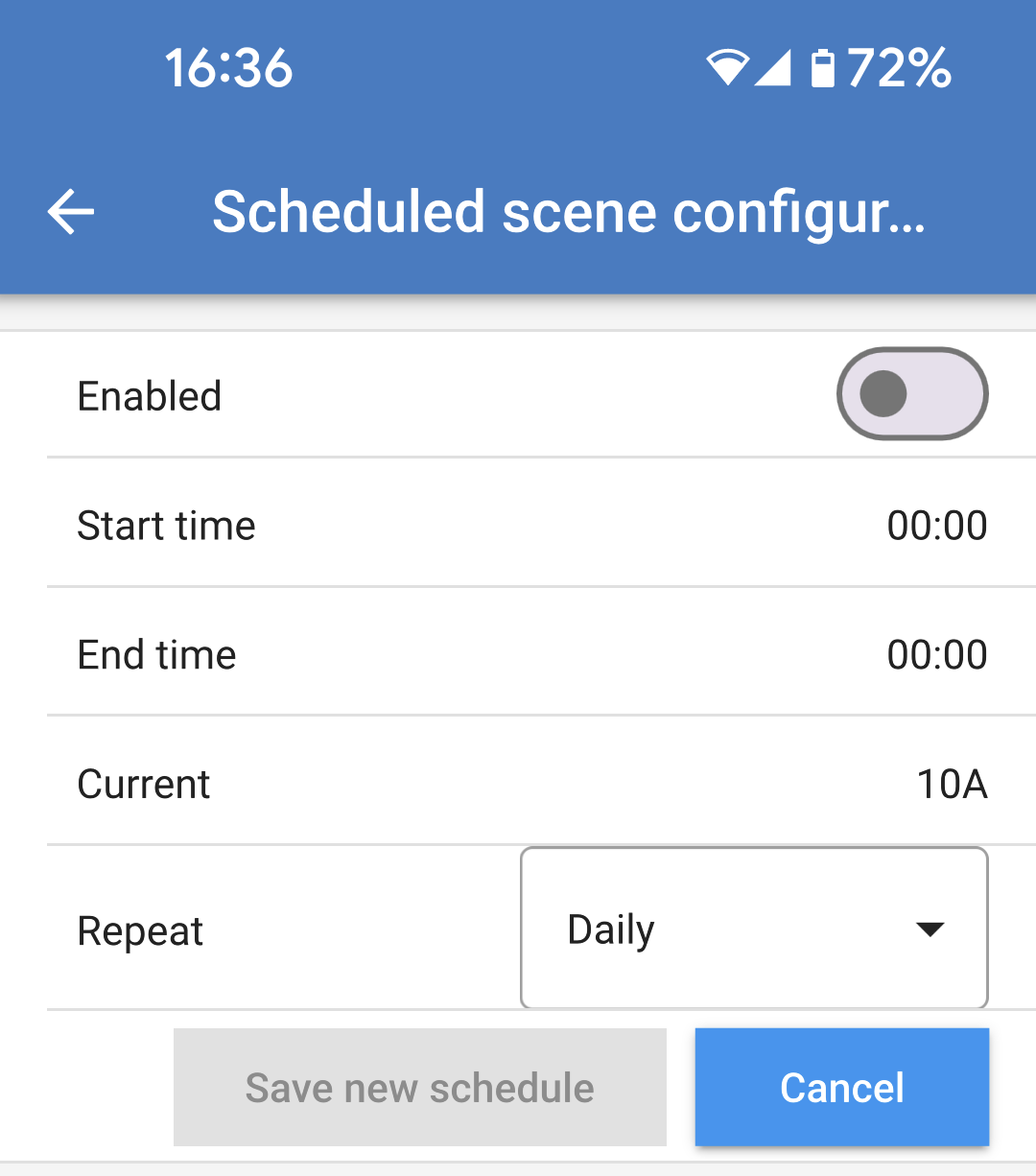

Na página de configuração da cena programada, pode definir as seguintes condições. As condições temporais são expressas no formato 24 h.

  • Ativar: Comuta a cena atual para a ativar ou desativar.

  • Hora de início: A hora em que pretende que o EV Charging Station NS inicie o carregamento.

  • Hora de fim: A hora em que pretende que o EV Charging Station NS pare o carregamento.

  • Corrente: A quantidade de corrente máxima a carregar o EV durante este programa.

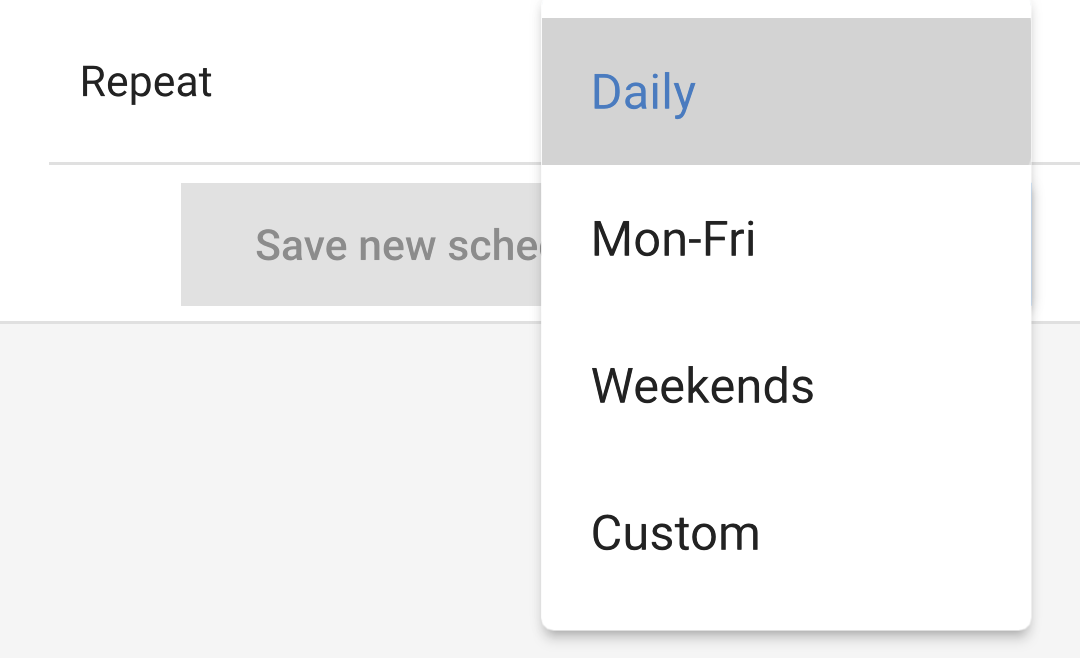

  • Repetir: Selecione o menu suspenso para escolher o tipo do padrão de repetição.

    • Diariamente: O programa irá ser repetido todos os dias.

    • Seg. - sex.: O programa é repetido apenas nos dias úteis de segunda a sexta.

    • Fins de semana: O programa é repetido nos fins de semana apenas aos sábados e domingos.

    • Personalizado: É apresentada uma lista de cada dia da semana. Assinale os dias da semana em que esta cena de programação é aplicada.


Depois de definir as suas preferências, toque no botão «SAVE NEW SCHEDULE» (guardar novo programa) para o adicionar ao programador ou «CANCEL» (cancelar) se não quiser criar o novo programa.

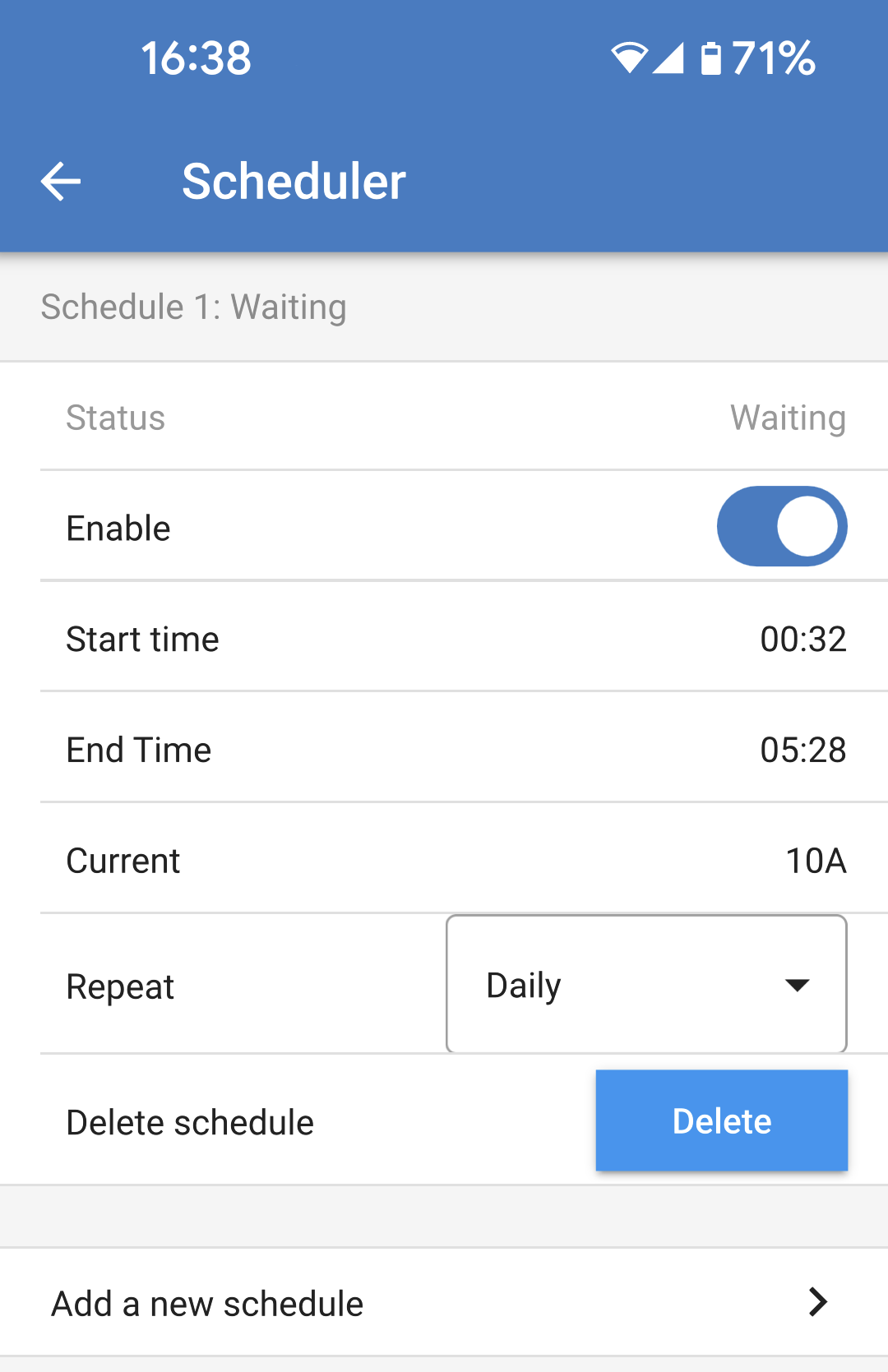

O programa recém-criado vai ser adicionado à lista do programador. A partir daqui, os programas individuais podem ser ativados ou desativados, alterados ou eliminados.

  • Estado: Mostra o estado da cena. Se a cena estiver desativada, não será executada.

  • Eliminar programa: Toque no botão «DELETE» (eliminar) para apagar o programa; aparece uma caixa emergente para confirmar a eliminação.

  • Adicionar um novo programa: É mostrado sob os programas existentes e pode ser selecionado para criar um programa adicional.


5.2.8. Anel Luminoso

O anel luminoso que rodeia a tomada do cabo de carregamento na parte frontal do EV Charging Station NS mostra o que está a fazer num relance.

Existem vários modos de iluminação e definições de luminosidade a escolher para representar o estado do EV Charging Station NS:

  • Desligado.

  • Ligado

  • Aguardar o início

  • Aguardar o sol

  • Low SoC (SoC baixo)

  • Carregamento manual

  • Carregamento auto

  • Carregado

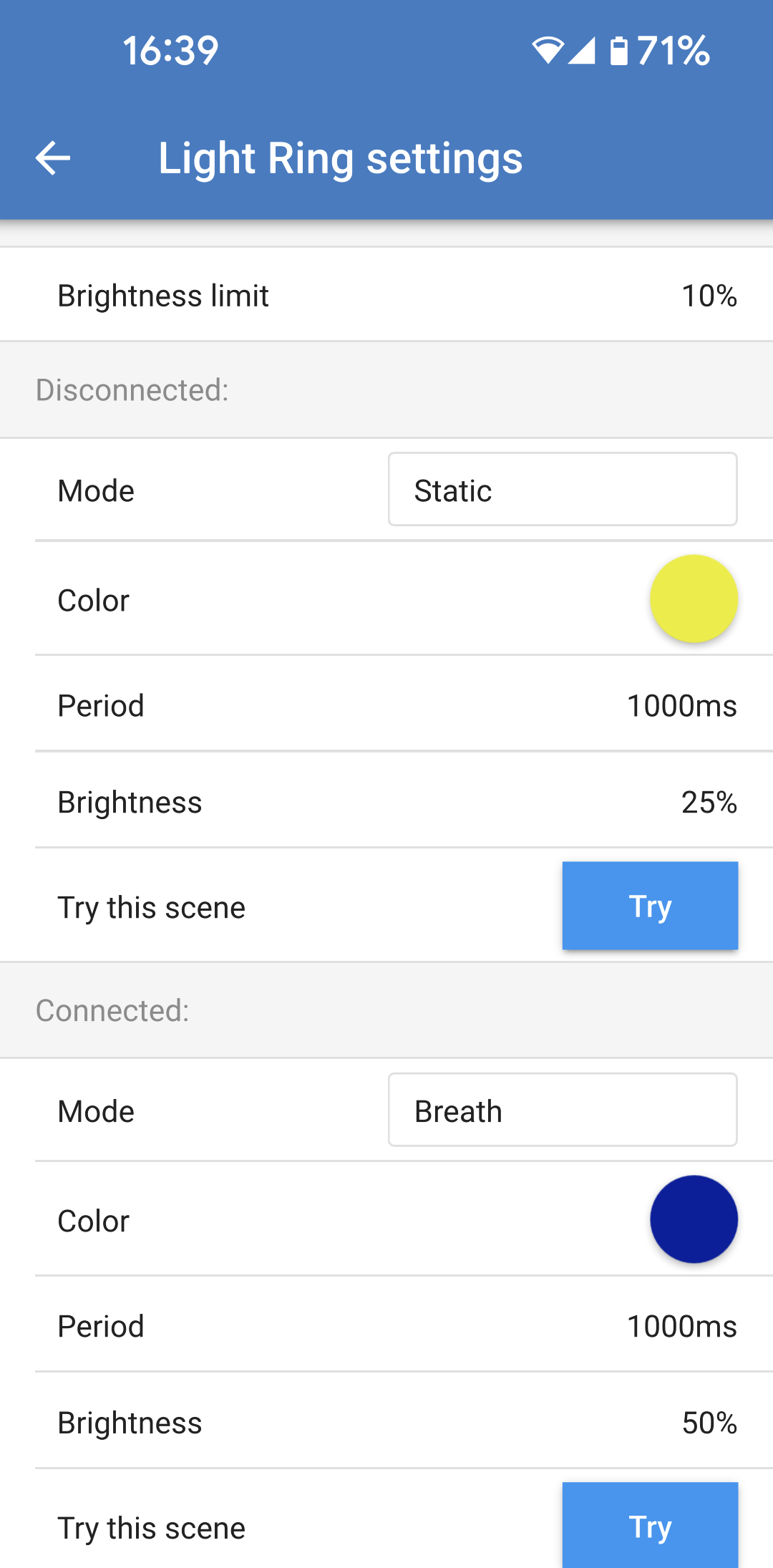

Definições de anel luminoso:

O anel luminoso do EV Charging Station NS pode ser personalizado em cada um dos seus modos de estado, conforme indicado acima.

  • Modo: Selecione o comportamento ou o padrão do anel luminoso:

    • «Static»

    • Frequência

    • «Breath»

    • Passagem de cor

    • Passagem de cor inversa

    • Passagem de cor reversa

    • Passagem de cor reversa inversa

    • Passagem de cor aleatória

  • Cor: Escolha uma cor do seletor de cores ou introduza valores RGB específicos.

  • Período: Especifique a duração de visualização do modo.

  • Brilho: Regule o brilho do anel LED para este modo, de 0 % a 100 %.

  • Experimente este cenário: Toque no botão «TRY» (experimentar) para ver se a cor e o brilho do cenário são adequados.


5.2.9. Acesso

Credenciais de acesso ao site

Esta página permite alterar as credenciais de acesso da página de Internet do EV Charging Station NS.

Por razões de segurança, é recomendável alterar as credenciais predefinidas.

  • Utilizador: Nome de utilizador

  • Senha: Defina uma senha segura adequada para impedir o acesso não autorizado ao EV Charging Station NS.


5.2.10. Repor definições por defeito

É possível fazer a reinicialização de fábrica do EV Charging Station NS através da VictronConnect. Tenha em conta que este processo repõe todas as definições para os seus valores iniciais e requer que a primeira configuração (consulte a secção Configuração para obter mais detalhes) seja executada novamente.

Para aceder à opção Repor predefinições, toque no ícone de três pontos verticais na página Definições e toque em «Reset to defaults» (repor predefinições).

Vai aparecer uma janela emergente de confirmação «Restore device?» (reinicializar dispositivo). Toque em «YES» (sim) para continuar a repor as predefinições do dispositivo.


5.3. Configuração e funcionamento do dispositivo GX

5.3.1. Ativação Modbus TCP

A EV Charging Station NS comunica com o dispositivo GX através do Modbus TCP. Isto deve ser ativado primeiro no dispositivo GX, sendo um passo obrigatório.

No dispositivo GX, aceda a Definições → Serviços → Modbus TCP e ative o Modbus TCP.

GX_Modbus_TCP.svg

Ative a estação de carregamento no menu Modbus TCP/UDP

Este passo só é necessário se for um EV Charging Station NS que ainda não tenha sido ligado ao dispositivo GX E o dispositivo GX tiver a versão de firmware 3,12 ou superior.

Este passo não é necessário nos dispositivos que já estavam ligados ao dispositivo GX antes de uma atualização do firmware do GX para o Venus OS 3.12. Estas unidades são ativadas automaticamente.

No dispositivo GX, aceda a Definições → Modbus TCP/UDP → Dispositivos detetados e ative a EVCS.

GX_GUI_Modbus_EVCS_VM.svg

5.3.2. Menu de configuração e opções

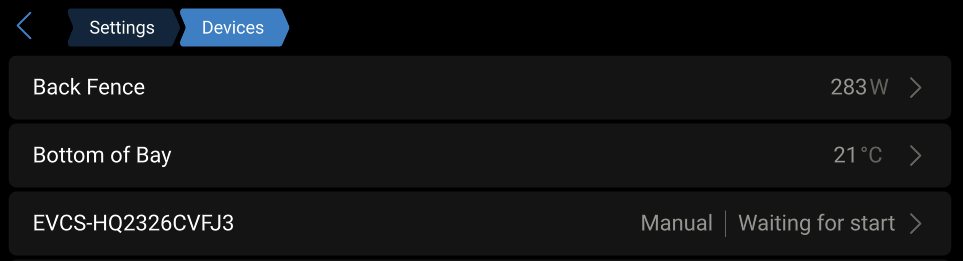

Quando o Modbus TCP tiver sido ativado, a EVCS aparece na lista de dispositivos e pode visualizar o modo atual e o estado de carregamento.

GX_Device_List.svg

Destaque a EVCS e carregue na barra de espaço ou no cursor para a direita para aceder ao menu seguinte e no item do menu de configuração carregue na barra de espaço novamente para aceder ao menu de configuração. Consulte a secção de configuração da EV Charging Station e Descrição para obter o significado das opções disponíveis.

GX_Setup_Menu.svg

5.3.3. Menu Descrição Geral e Menu

O menu de descrição geral proporciona um botão para ativar o carregamento (iniciar) no modo manual e a seguinte informação do estado:

Corrente de carga real: A corrente de carga em A.

Potência total: Potência total de todas as fases

L1..L3: Potência de cada fase individual

Tempo de carga: A duração de carregamento por sessão

Energia carregada: Energia carregada por sessão

GX_Setup_Menu.svg

Se se deslocar para baixo no menu, pode visualizar o menu Configuração e Dispositivo. Consulte a secção do menu Configuração e Opções para obter mais informação.

O último item é o menu Dispositivo, que proporciona informação adicional sobre o dispositivo, como o tipo de ligação, ID do produto, instância VRM, versão do «firmware» e número de série. Também é possível atribuir um nome personalizado à EVCS.

5.4. Atualizações de «firmware»

O «firmware» do EVCS pode ser atualizado manualmente através da interface web ou remotamente através do VRM: Atualização remota do «firmware».

A forma mais fácil de atualizar o «firmware» do EVCS é através da função VRM's Remote Firmware Update (Atualização remota de «firmware» do VRM). Pode efetuar a atualização automaticamente premindo um único botão ou manualmente, se preferir. Siga estas instruções passo a passo para saber exatamente como proceder. Tenha em atenção que isto requer um dispositivo GX ligado ao portal VRM.

Para atualizar o «firmware» manualmente através da interface web, siga os passos abaixo:

  1. Descarregue a versão mais recente do «firmware» da Victron Professional

    Certifique-se de que tem o ficheiro de «firmware» correto. Para o modelo EVCS com um visor, selecione o ficheiro de «firmware» que contém "C025" no nome do ficheiro. Para o modelo EVCS NS, selecione o ficheiro de «firmware» que contém "C026" no nome do ficheiro.

  2. Abra a interface web

  3. Clique no separador Backup & FW (Cópia de segurança e FW)

  4. Clique no botão Open (Abrir) e navegue até ao local onde o ficheiro de «firmware» disponibilizado está guardado.

  5. Selecione o ficheiro de «firmware» (*.evcsup)

  6. Clique em Update (Atualizar) para iniciar o processo de atualização

    Após uma atualização correta, a estação de carregamento será reiniciada e a página principal volta a ser visualizada. Todas as definições anteriores serão mantidas.

5.5. Repor as definições de fábrica e recuperar senha

Nota

Repor as definições de fábrica irá restaurar todas as definições do sistema com os valores predefinidos. O Configuração inicial deve então ser realizado novamente.

Pode evitar isto através de uma reposição parcial, que irá restaurar apenas o código PIN do Bluetooth e a senha do administrador. No entanto, esta opção só está disponível através do método do botão DEF.

Em caso de perda, pode recuperar a senha inicial de diferentes formas:

Repor as predefinições de fábrica a partir da «interface» Web:

  1. Clique no botão Settings (configurações).

  2. Clique no botão Backup & FW (cópia de segurança e «firmware»).

  3. Clique em Repor predefinições de fábrica

  4. Execute o Configuração inicial novamente.

Repor as predefinições de fábrica através da VictronConnect:

  1. Abra a aplicação VictronConnect e toque em EVCS a partir da lista Os Meus Dispositivos.

  2. Toque no ícone da roda dentada na parte superior direita do ecrã de Estado.

  3. Toque no ícone de três pontos verticais na página Definições e escolha Repor predefinições.

  4. Vai ser visualizado um aviso de que todas as definições serão reinicializadas como as predefinições de fábrica. Toque em SIM para repor para os valores de fábrica.

  5. Execute o Configuração inicial novamente.

Reposição parcial e total das predefinições de fábrica utilizando o botão DEF no interior do dispositivo:

Atenção

O procedimento descrito apenas deve ser executado por pessoal qualificado, pois este processo requer que a EV Charging Station NS esteja alimentada. Os trabalhos em alta tensão são muito perigosos e podem ser fatais se forem realizados incorretamente.

  • Reposição parcial

    Uma reposição parcial restaura unicamente a senha do administrador e o código PIN do Bluetooth; todas as outras configurações são mantidas.

  1. Abra a unidade removendo a placa de suporte.Tenha cuidado para não tocar nas peças de elevada potência no interior da unidade. Apenas a área em redor do botão DEF é segura.

  2. Para uma reinicialização parcial, carregue no botão DEF (consulte na imagem em Interface Web de configuração da EVCS a sua localização) durante mais de 5 s, mas menos de 15 s.

    Depois de soltar o botão DEF, o anel luminoso RGB começa a piscar rapidamente em verde para indicar que a reposição parcial está em curso.

    Tenha em atenção que, se o seu dispositivo móvel tiver sido emparelhado corretamente antes de repor o código PIN, continua a ser possível fazer a ligação à EVCS através da VictronConnect, desde que não esteja desemparelhada. Todos os outros dispositivos devem ser emparelhados com o código PIN predefinido, conforme descrito na secção VictronConnect Configuração, definição e utilização.

    Se tiver iniciado a sessão na interface de Internet com um navegador antes da reposição parcial, a reposição da senha do administrador para esta ligação não entra em vigor enquanto não sair da interface. Todos os outros dispositivos precisam da senha predefinida impressa no autocolante no interior do dispositivo enquanto não for atribuída uma senha nova; consulte os detalhes em Menu Access (acesso).

  3. Monte a placa de suporte no dispositivo e aperte os parafusos.

  4. Atribuir uma senha nova do administrador; consulte os detalhes em Menu Access (acesso).

  • Reposição total

  1. Abra a unidade removendo a placa de suporte. Tenha cuidado para não tocar nas peças de elevada potência no interior da unidade. Apenas a área em redor do botão DEF é segura.

  2. Para uma reposição total, carregue no botão DEF (consulte a imagem em Interface Web de configuração da EVCS para conhecer a sua localização) durante mais de 15 s até que o anel luminoso RGB comece a piscar rapidamente em azul para indicar que a reposição total está em curso e, depois, solte o botão.

  3. Monte a placa de suporte no dispositivo e aperte os parafusos.

  4. Execute o Configuração inicial novamente.

5.6. Manutenção

A EV Charging Station NS não necessita de uma manutenção específica.

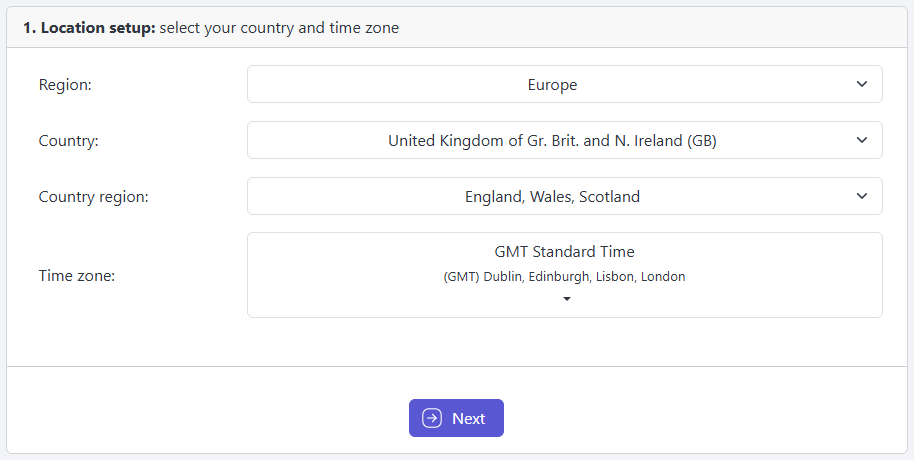

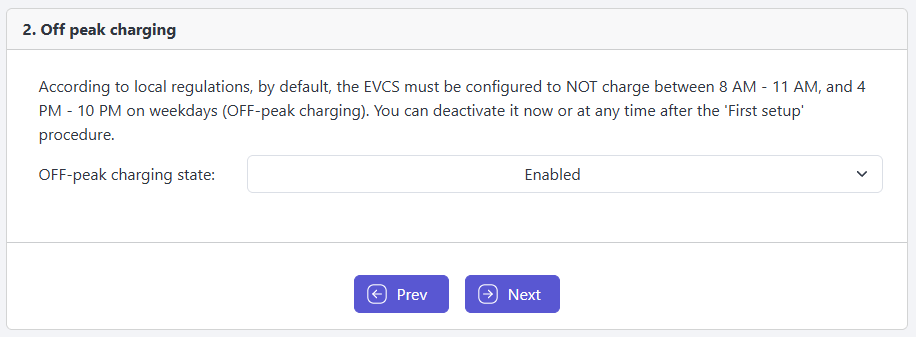

5.7. Configuração inicial
