5. Installatie, instellingen en bediening

In deze sectie:

5.1. Installatie voor eerste gebruik VictronConnect

De initiële installatie is vereist als het EVCS nieuw is en nog ingesteld moet worden of nadat het teruggezet is naar fabrieksinstellingen.

Voorbereiding

Open VictronConnect en vind EVCS (EVCS-HQXXXXXXXXX).

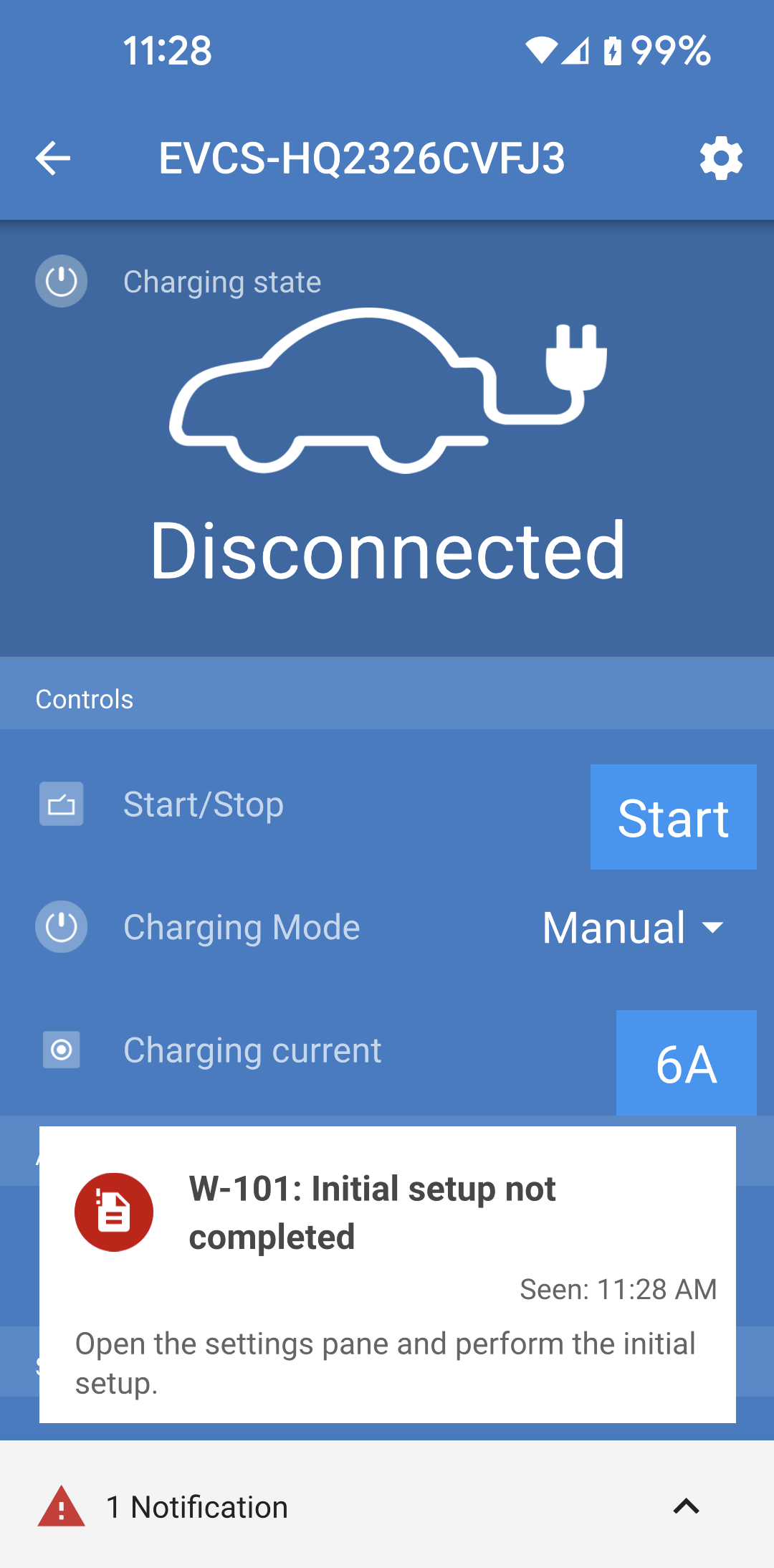

Als de koppeling geslaagd is, verschijnt de statuspagina; negeer momenteel de waarschuwing (via het EVCS is nog niet mogelijk) en tik op het tandwielpictogram bovenaan rechts om de instellingenpagina te openen zodat de initiële installatie uitgevoerd kan worden.

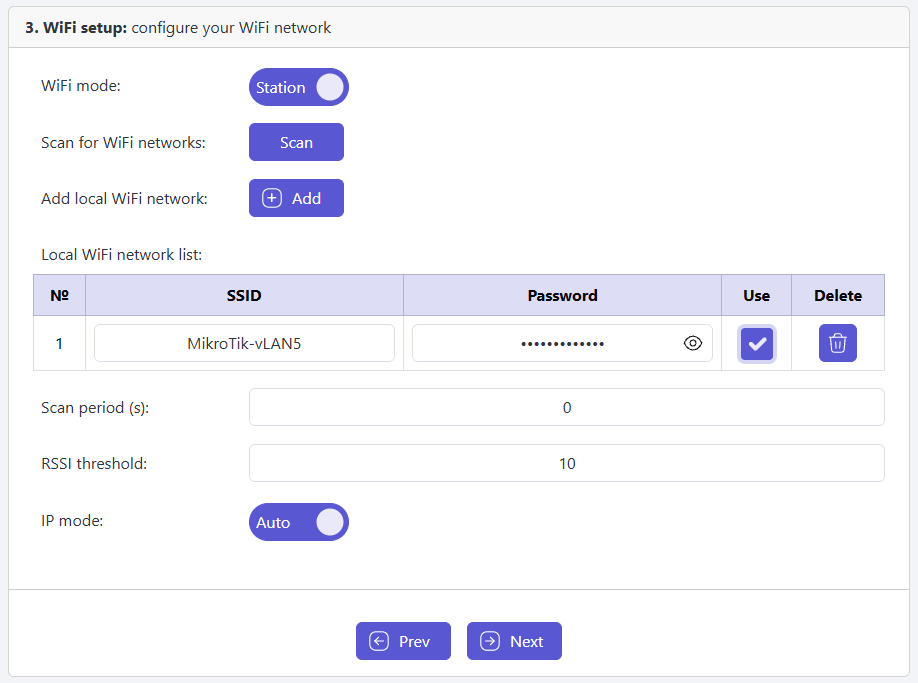

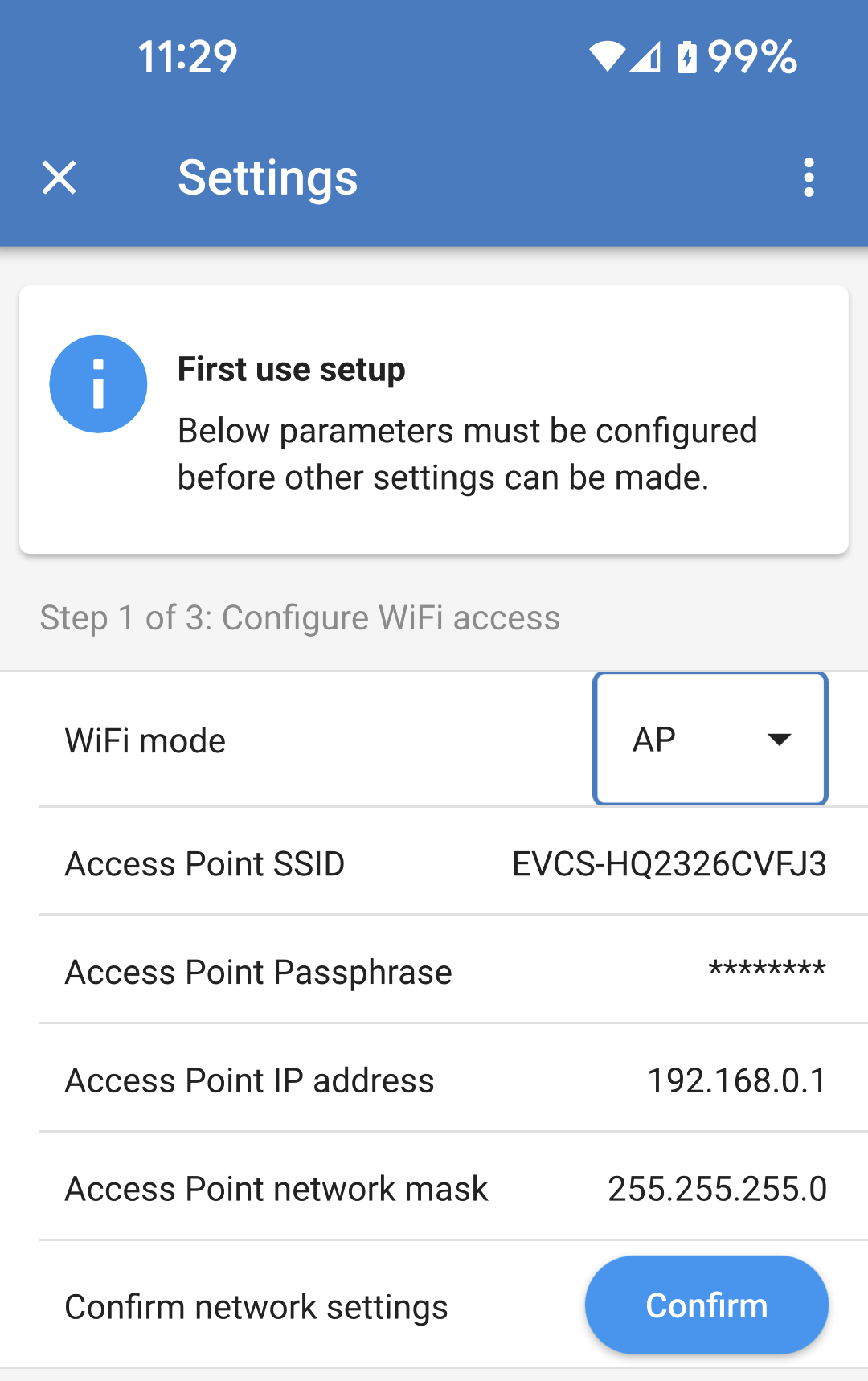

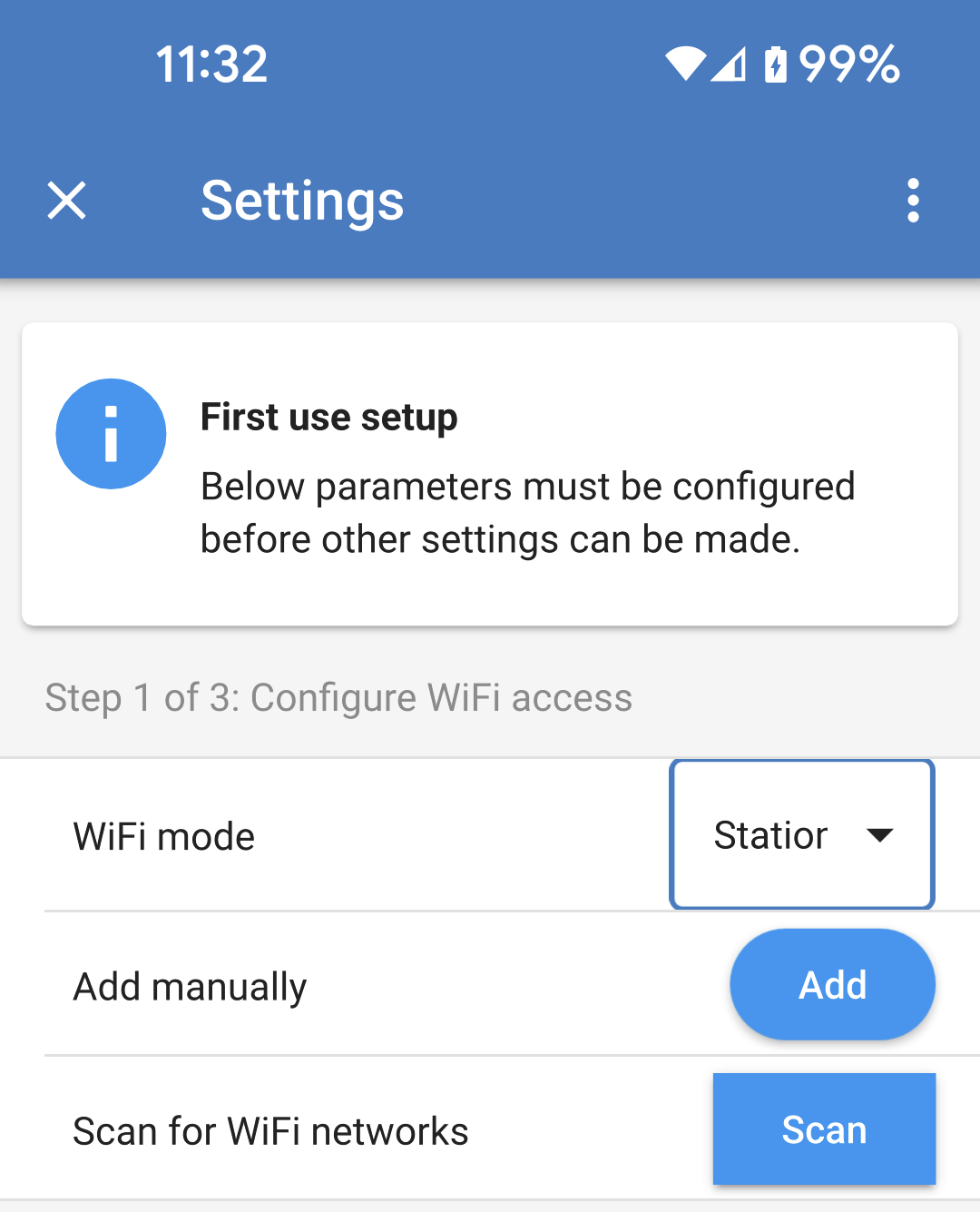

Stap 1 van 3: WiFi-toegang instellen

Eén van de volgende parameters moetgewijzigd worden om de eerste installatie te voltooien en de EV te beginnen gebruiken:

Bevestig ofwel de WiFi modus AP (het EVCS levert haar eigen toegangspunt) - alle noodzakelijke parameters zijn reeds vooraf ingevuld. De AP-wachtwoordzin komt overeen met het wachtwoord, zoals bepaald op de sticker binnen het EVCS.

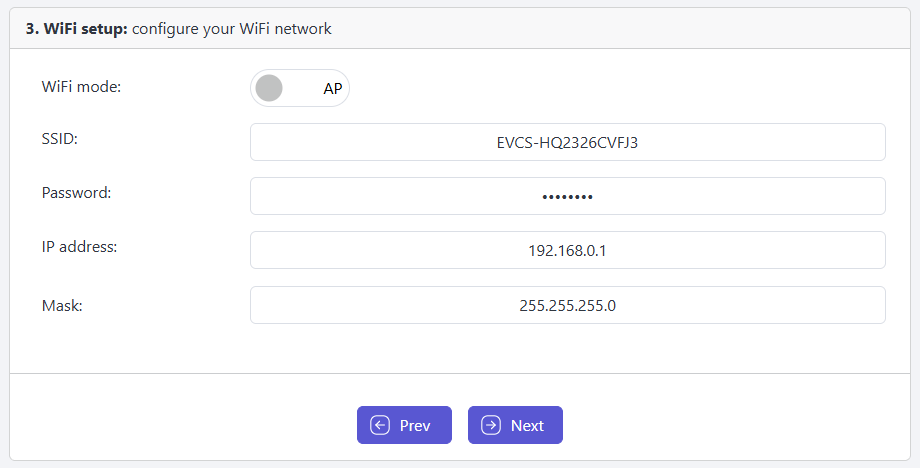

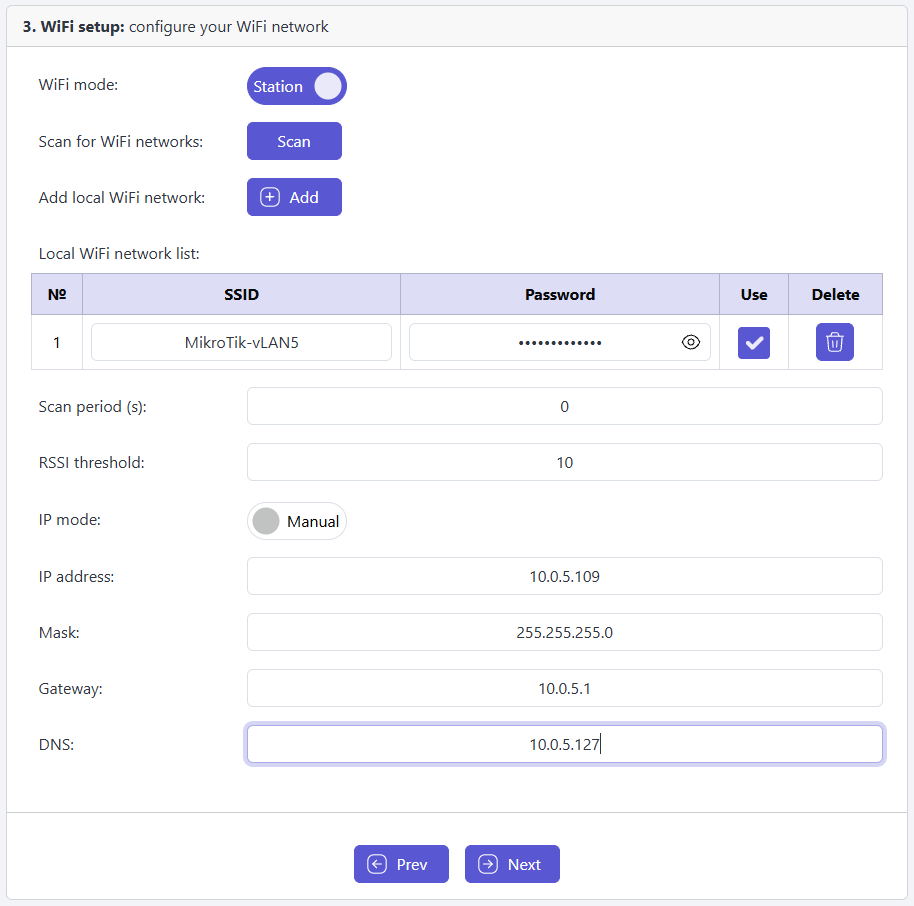

Of kies Station-modus om het EVCS aan te sluiten op het lokale netwerk/router. Als er al een netwerknaam (SSID) bekend is, dan kan het handmatig ingevoerd worden. Als andere mogelijkheid kan SCAN (zoeken) aangetikt worden om nabijgelegen netwerken te zoeken en het toegangswachtwoord in te voeren.

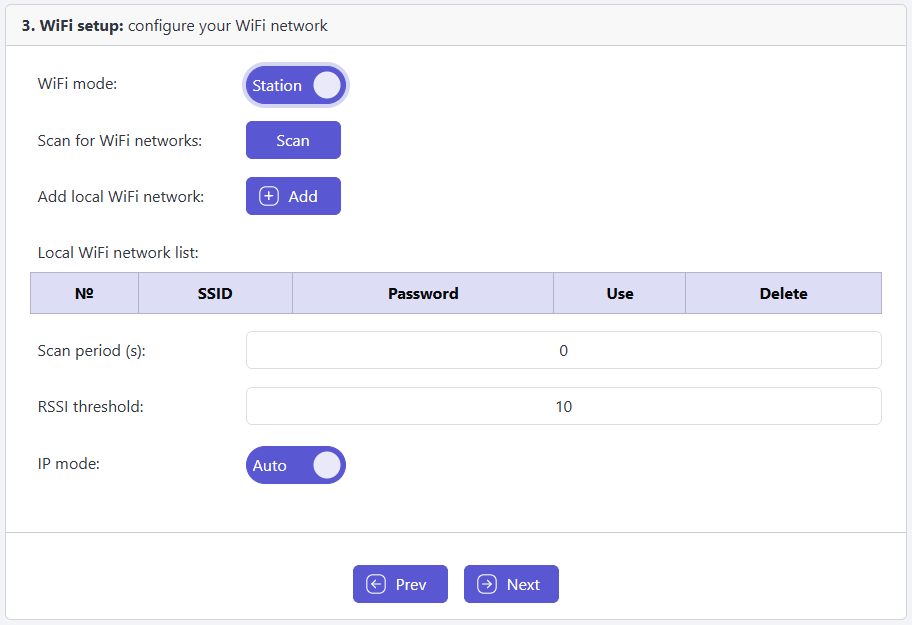

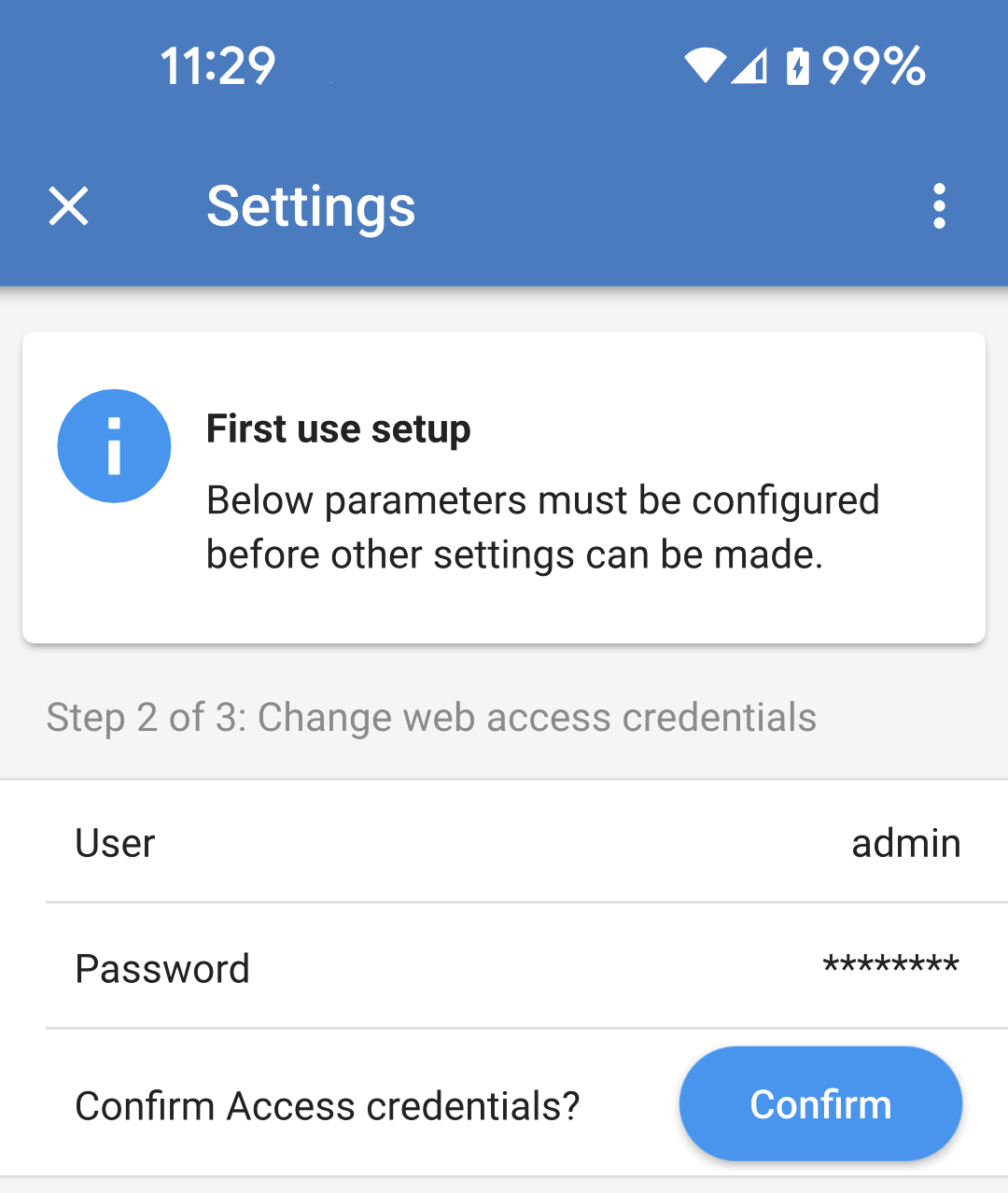

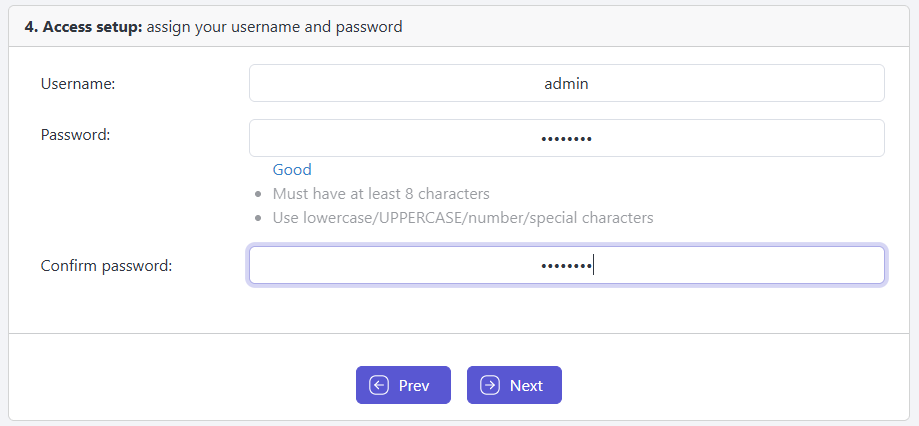

Stap 2 van 3: Wijzig de referenties van webtoegang

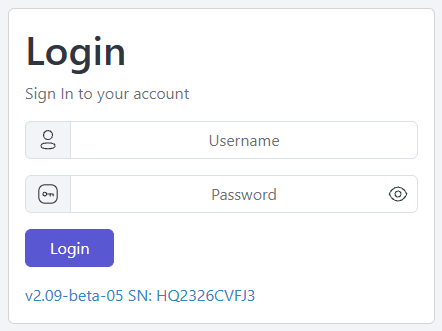

Deze stap is noodzakelijk om te zorgen voor veilige toegang tot de webinterface. De standaard gebruikersnaam is ”admin”. Het standaard wachtwoord komt overeen met het wachtwoord op de sticker binnen het EVCS. We bevelen aan een eigen wachtwoord en gebruikersnaam in te stellen.

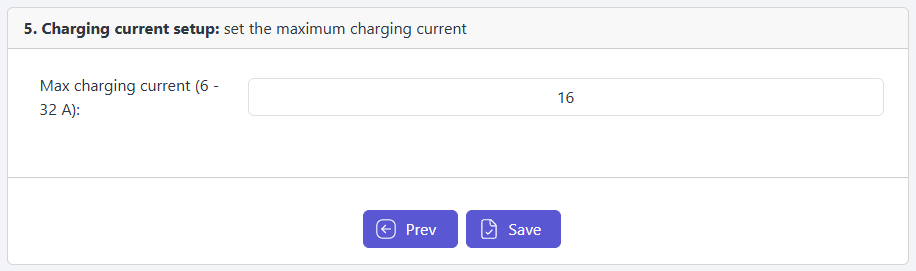

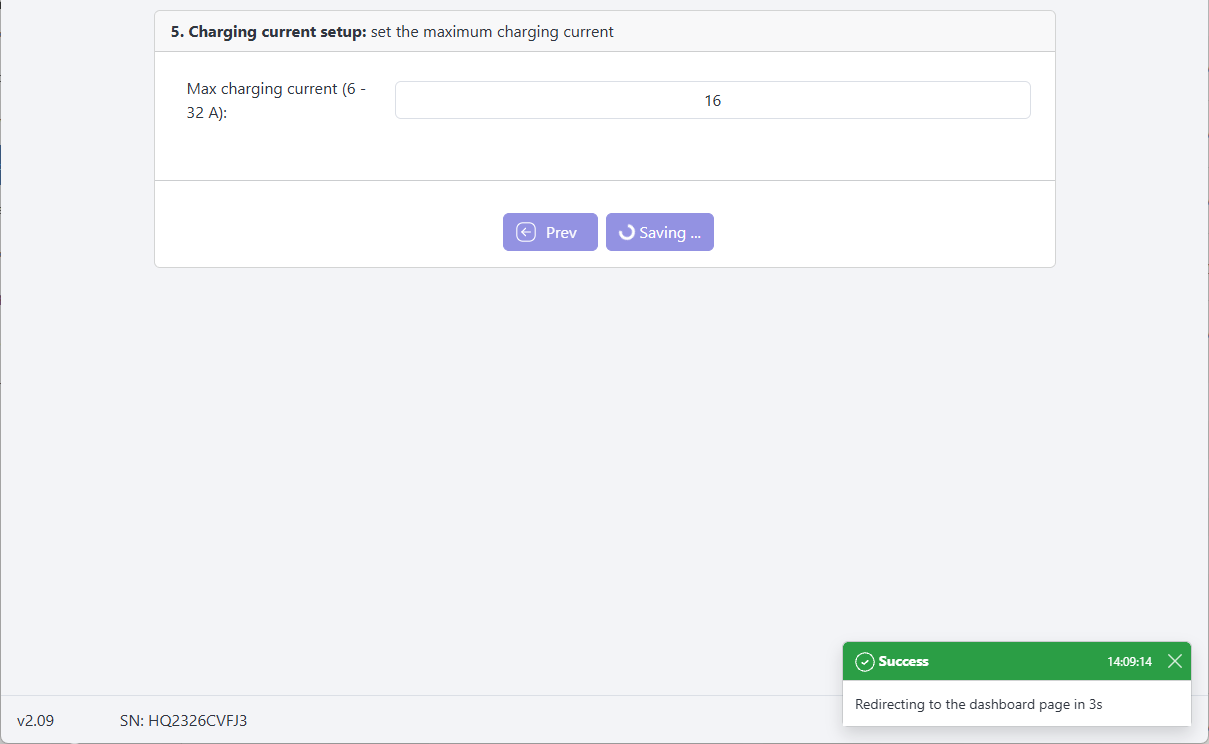

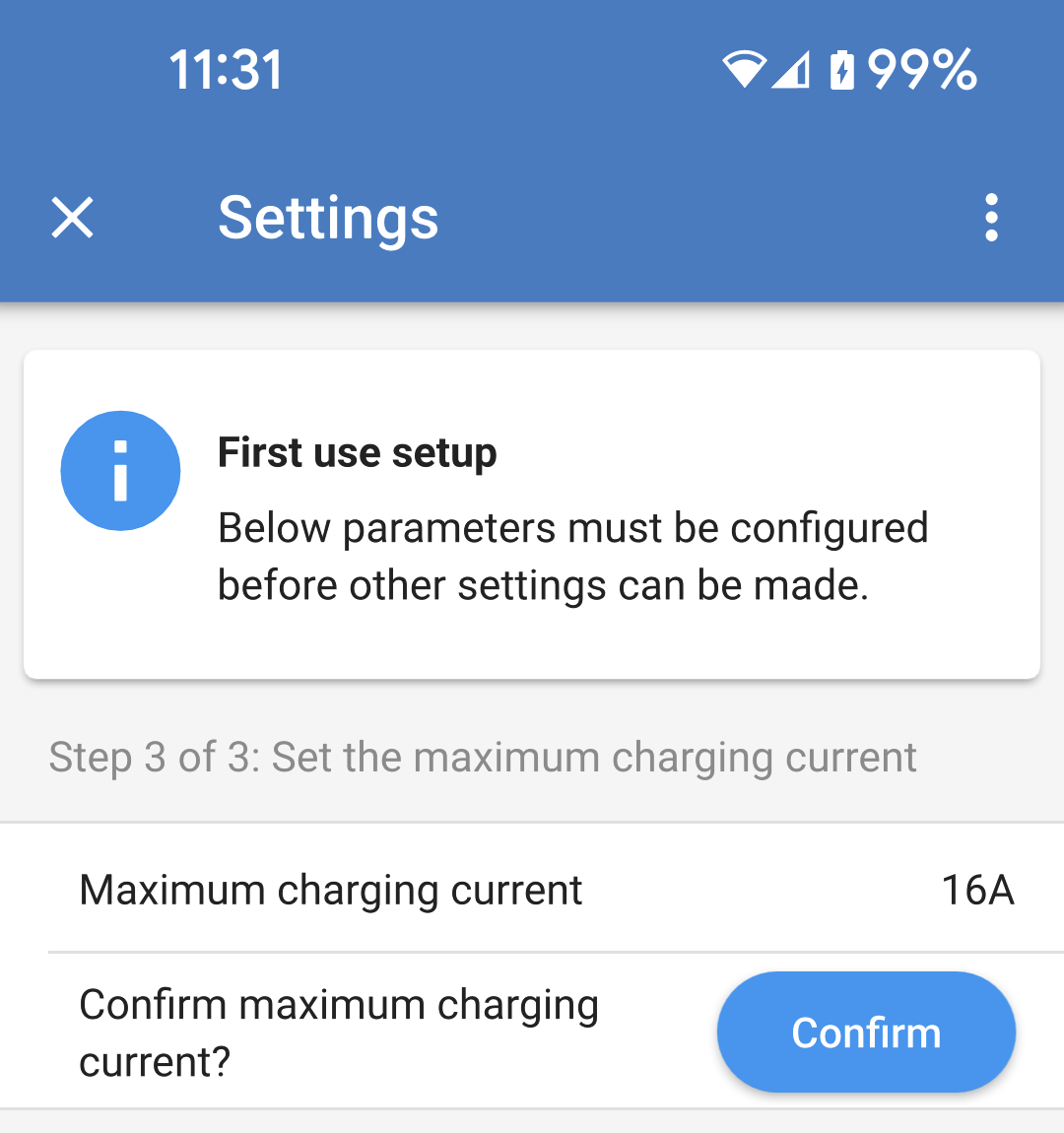

Stap 3 van 3: Stel de maximale laadstroom in

Stel de maximale laadstroom in waarmee het EVCS mag laden (bereik: 10 A - 32 A).

5.2. VictronConnect-installatie, instellingen en bediening

5.2.1. Instellingen

De volgende stappen zijn nodig om met succes verbinding te maken met EV Charging Station NS via Bluetooth en VictronConnect:

Zorg ervoor dat Bluetooth in het EV Charging Station ingeschakeld is.
Tip
Als Bluetooth is uitgeschakeld, zie dan het Netwerken menu hoofdstuk voor details over hoe Bluetooth in te schakelen.
Download en installeer de VictronConnect-app vanuit de App Store of Google Play.

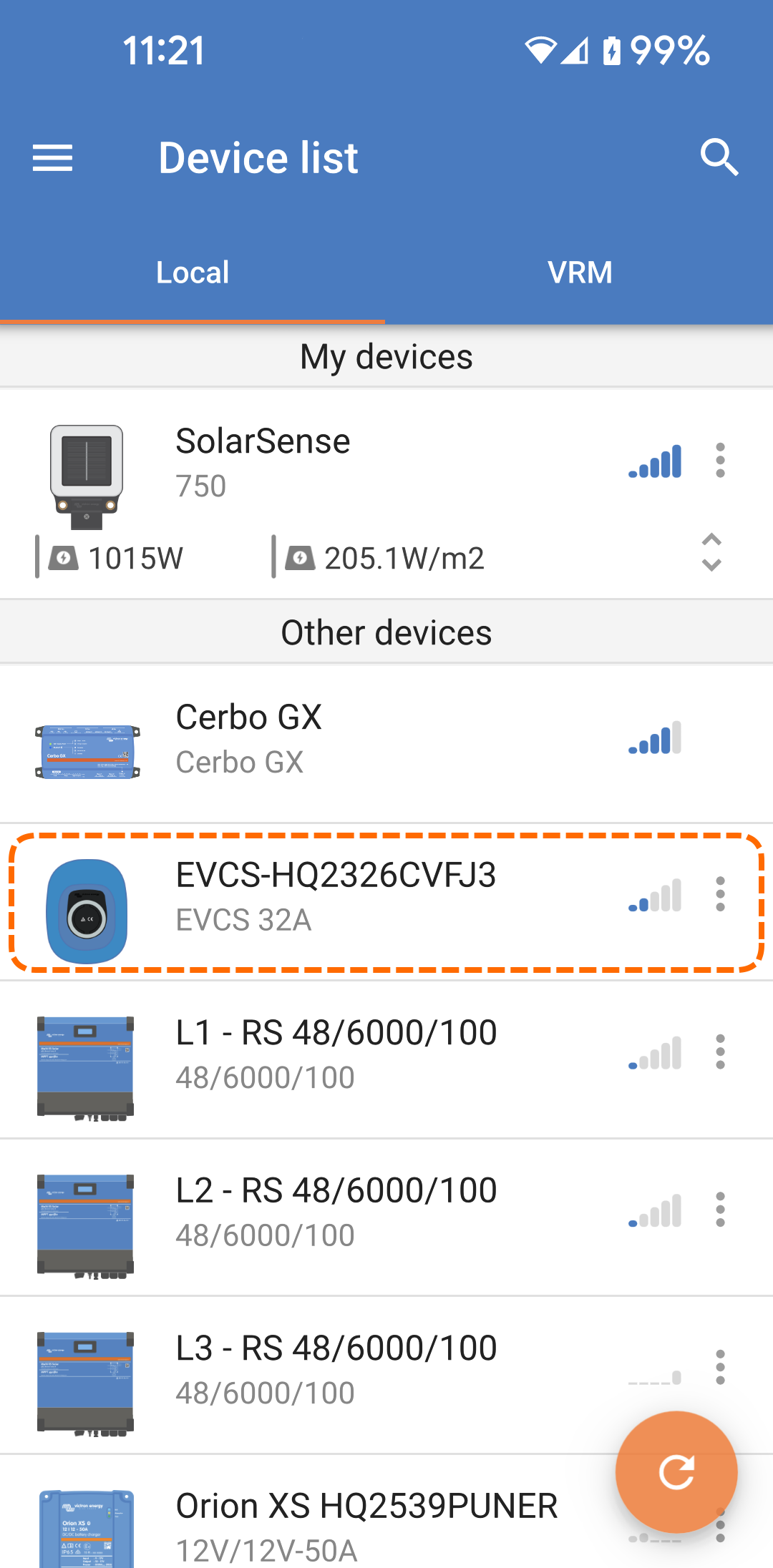

Open VictronConnect en blader door de lijst van apparaten voor het EVCS.

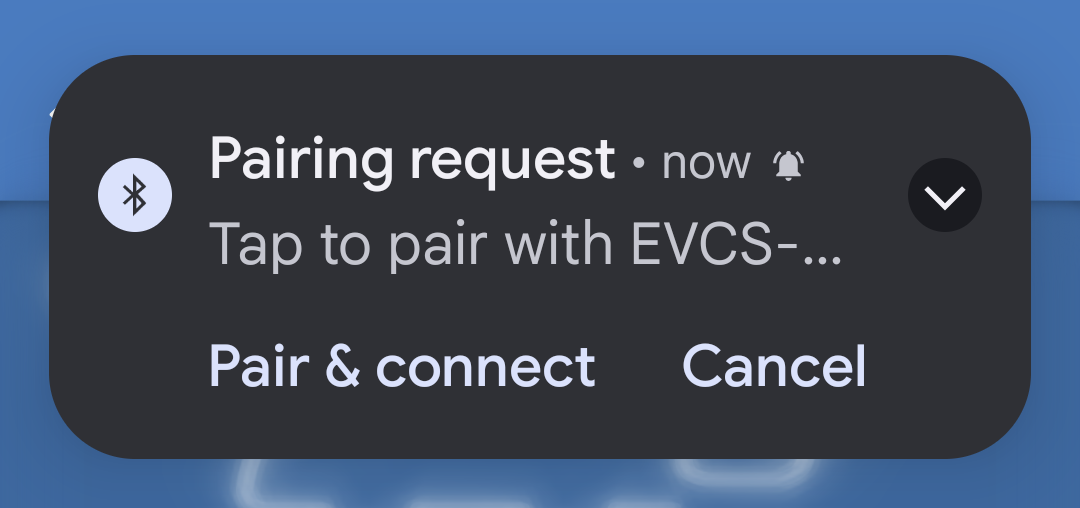

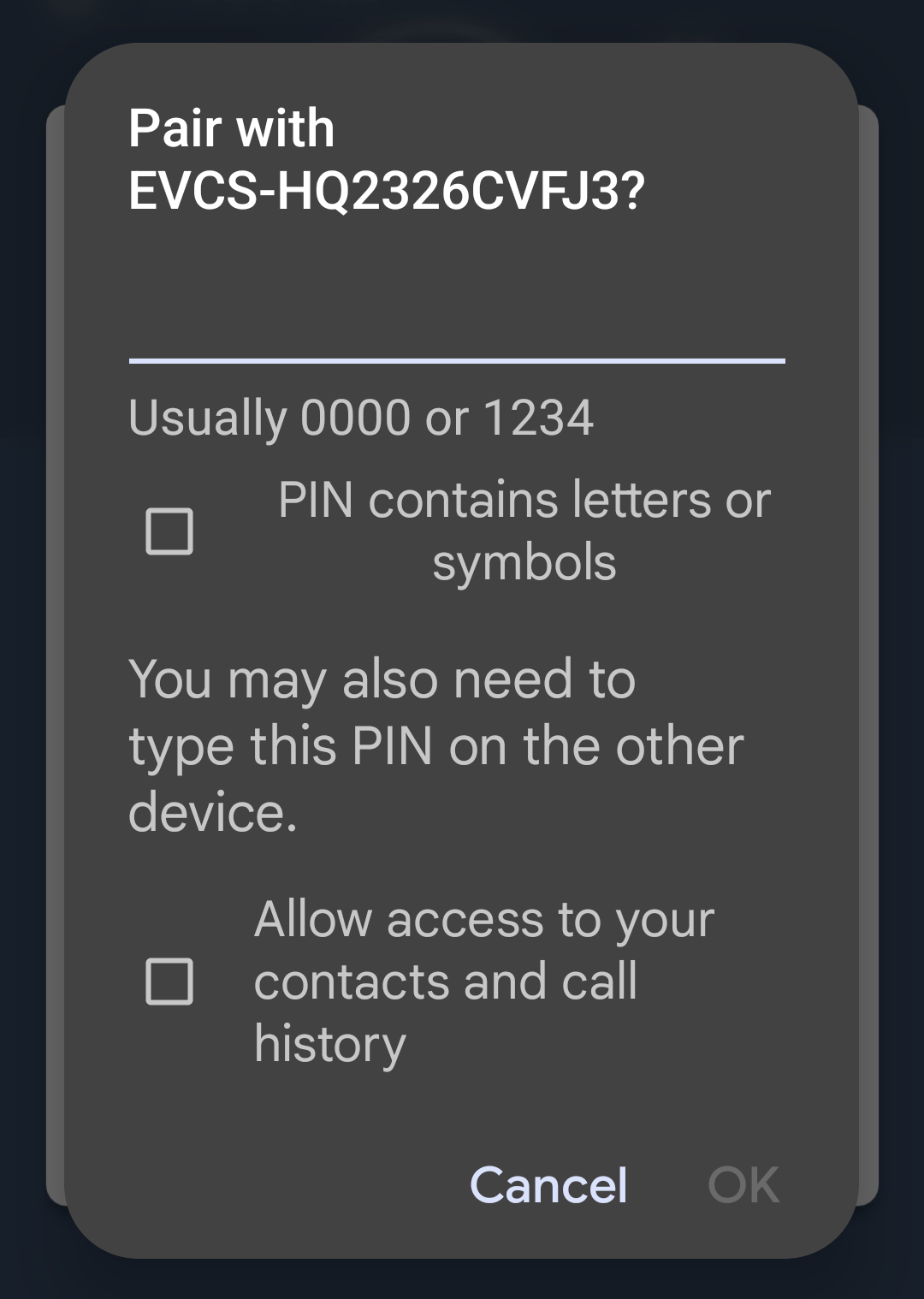

Tik er op om de koppelingsdialoog te starten. Voer de koppelingscode in die het unieke nummer op de sticker binnenin de behuizing is.
Als de koppeling geslaagd is, dan wordt de EV Charging Station-overzichtpagina weergegeven.

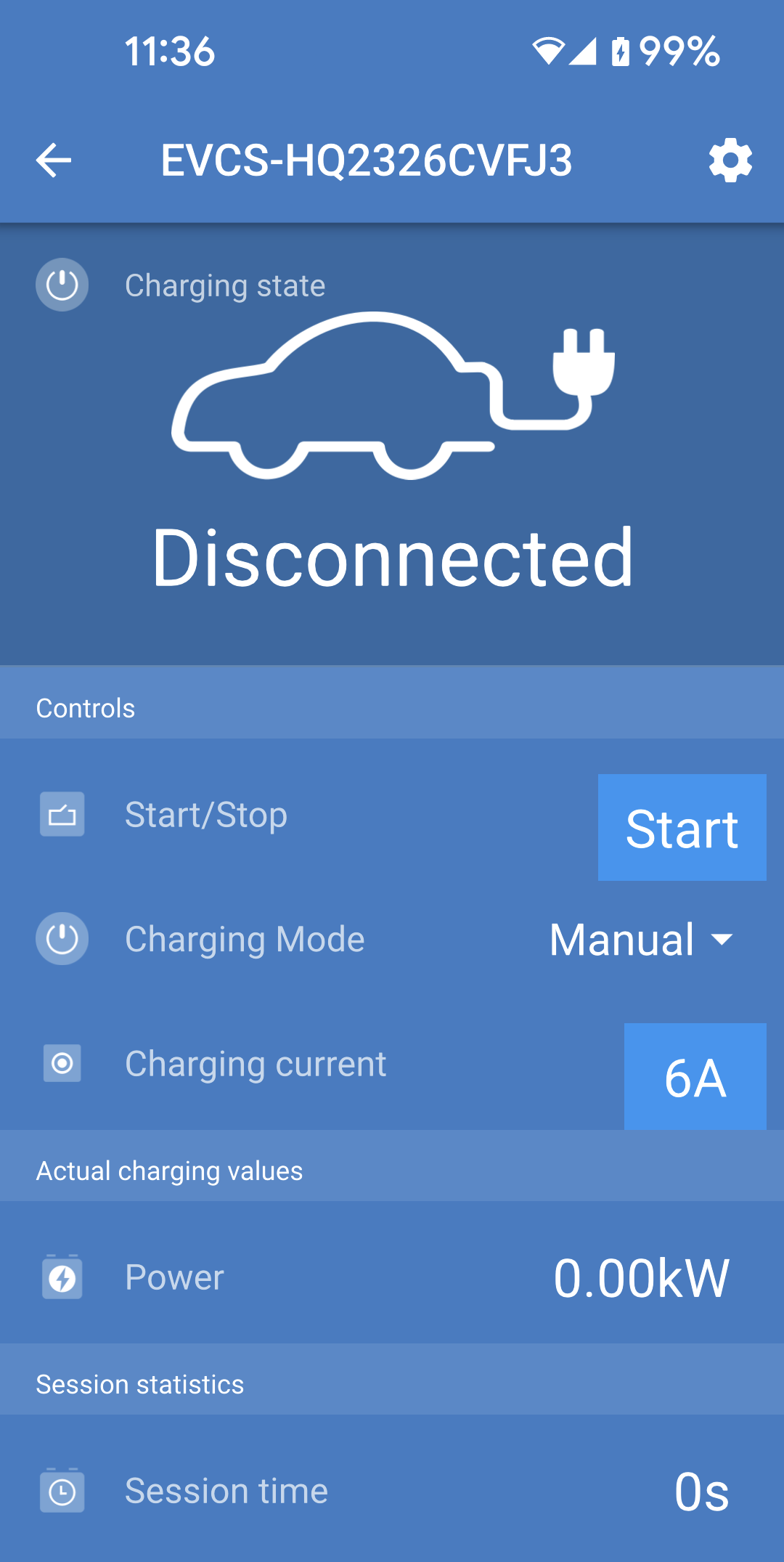

5.2.2. Overzichtspagina

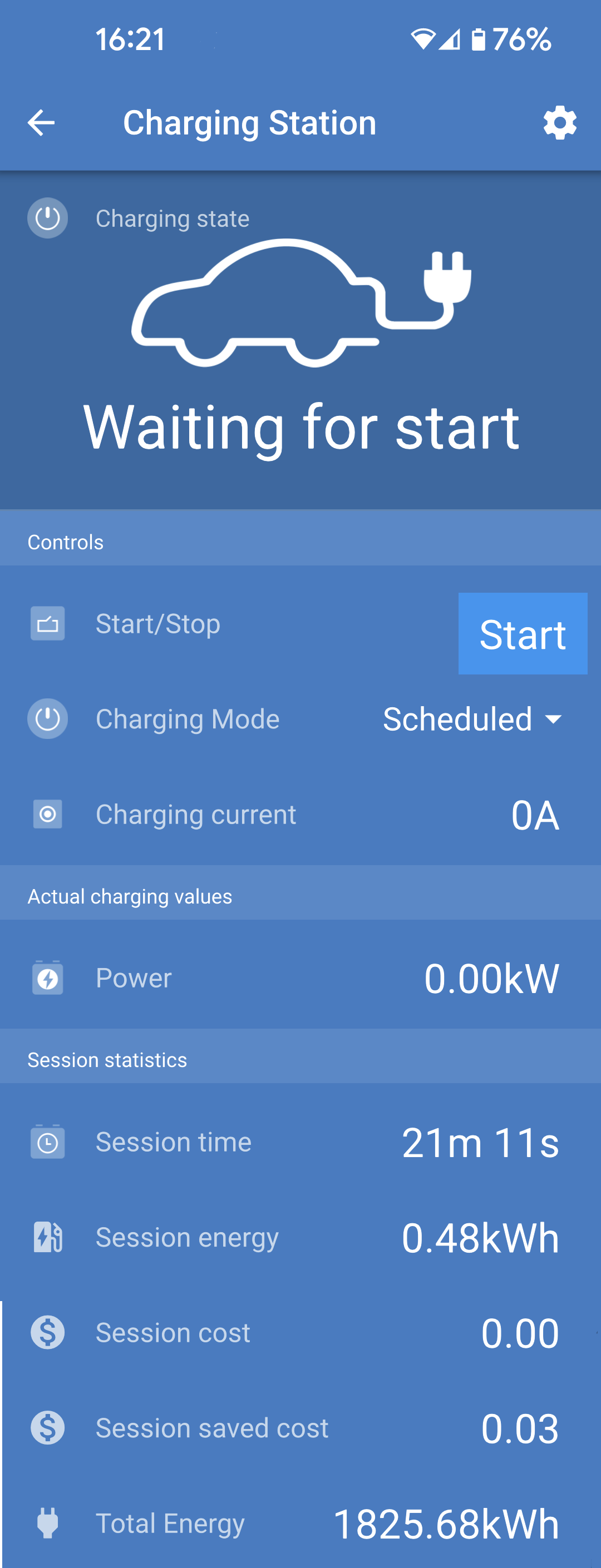

De overzichtspagina biedt informatie over de laadstatus, knoppen om laden te starten/stoppen of het wijzigen van de laadmodus en laadstroom. Bovendien kunnen de huidige laadwaarden en sessiestatistieken bewaakt worden.

Knoppen:

Start/Stop: Start of stop met ladenals in de handmatige modus.
Let op dat na het indrukken van de stop-toets eerst de laadstroom tot een minimum verminderd wordt en alleen dan opent de magneetschakelaar (met een vertraging van 2 seconden).
Laadmodus: Wijzig de laadmodus naar handmatig, automatisch of gepland.
Laadstroom: Pas de laadstroom aan (bereik: 6-32 A, afhankelijk van de minimale en maximale laadstroom, ingesteld op de algemene instellingenpagina of op de webinterface)

Huidige laadwaarden:

Stroom: De laadstroom.
Vermogen: Laadvermogen. Met een meerdere fasen voeding zijn alle fasen gecombineerd.

Sessiestatistieken

Sessietijd: De tijd van de huidige laadsessie.
Sessie-energie: Totale energie geladen in deze sessie.
Sessiekosten: De sessiekosten (als er wordt geladen vanaf het net) afhankelijk van de energieprijs per kWh in de EVCS-instellingen, raadpleeg hoofdstuk rond instelling van EV Charging Station.
Bespaarde kosten sessie: bespaarde kosten, gebaseerd op energie geladen van PV en afhankelijk van de energieprijs per kWh in de EVCS-instellingen.
Totale Energie: De totale energie geladen sinds de eerste installatie.

5.2.3. Instellingenpagina

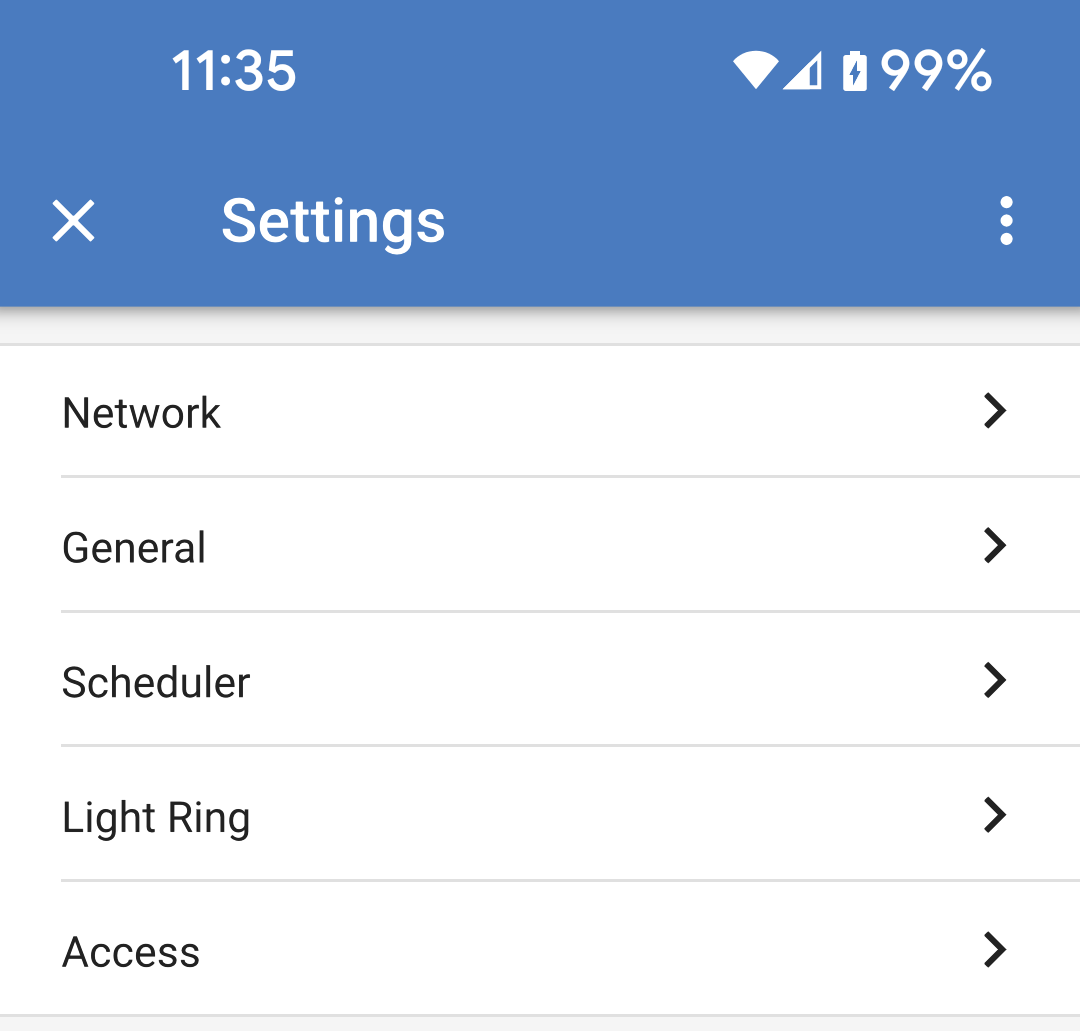

Het instellingenmenu is toegankelijk door te drukken op het tandwiel, rechts bovenaan op de overzichtpagina.

De volgende menuopties zijn beschikbaar:

Netwerk: Wijzig de netwerkinstellingen.
Algemeen: Pas de laadinstellingen aan.
Planner: Stel laadschema's in.
Lichtring: Stel het gedrag van de lichtring in.
Toegang: Specificeer de logingegevens van de webtoegang.

Deze instellingen zijn gelijk aan die uitgelegd zijn in het hoofdstuk rond Netwerken menu en instellen EV-laadstation, met die uitzondering dat het mogelijk is een systeemherstart in te zetten indien vereist.

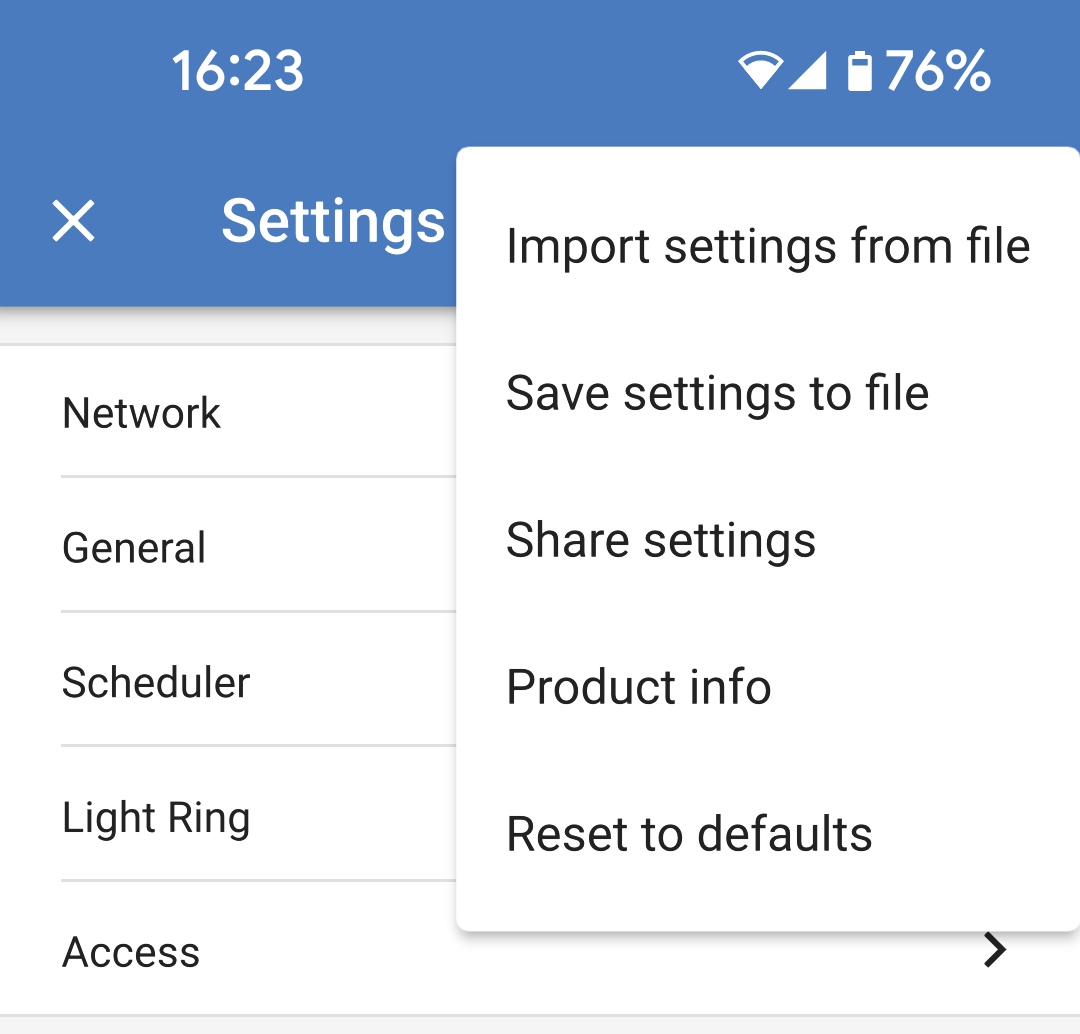

Tik op de drie verticale puntjes in de rechter bovenhoek van de instellingenpagina om de volgende acties uit te voeren:

Importeer instellingen van bestand: Eerder opgeslagen instellingen importeren uit een bestand in de instellingenbibliotheek.
Sla instellingen in bestand op: Sla de huidige instellingen in een bestand op dat bewaard wordt in de instellingenbibliotheek. Dit bestand kan gebruikt worden als een backup om instellingen te herstellen op deze EV Charging Station NS of om eenvoudig dezelfde instellingen op een ander EVCS toe te passen.
Deel instellingen: Deel het instellingenbestand via email of andere social apps die in gebruik kunnen zijn op het Android- of iOS-apparaat bijvoorbeeld.
Productinformatie: Toont het EV Charging Station NS modelnummer en serienummer. Er is ook een schakelaar om Bluetooth in- of uit te schakelen. Raadpleeg de Productinformatie-sectie voor meer informatie.
Terugzetten naar fabrieksinstellingen: Zet alle instellingen terug naar de fabrieksinstellingen. Dit betekent dat alle eigen instellingen verloren gaan en de instellingen moet opnieuw gedaan moeten worden of geïmporteerd moeten worden vanuit een eerder opgeslagen instellingenbestand.

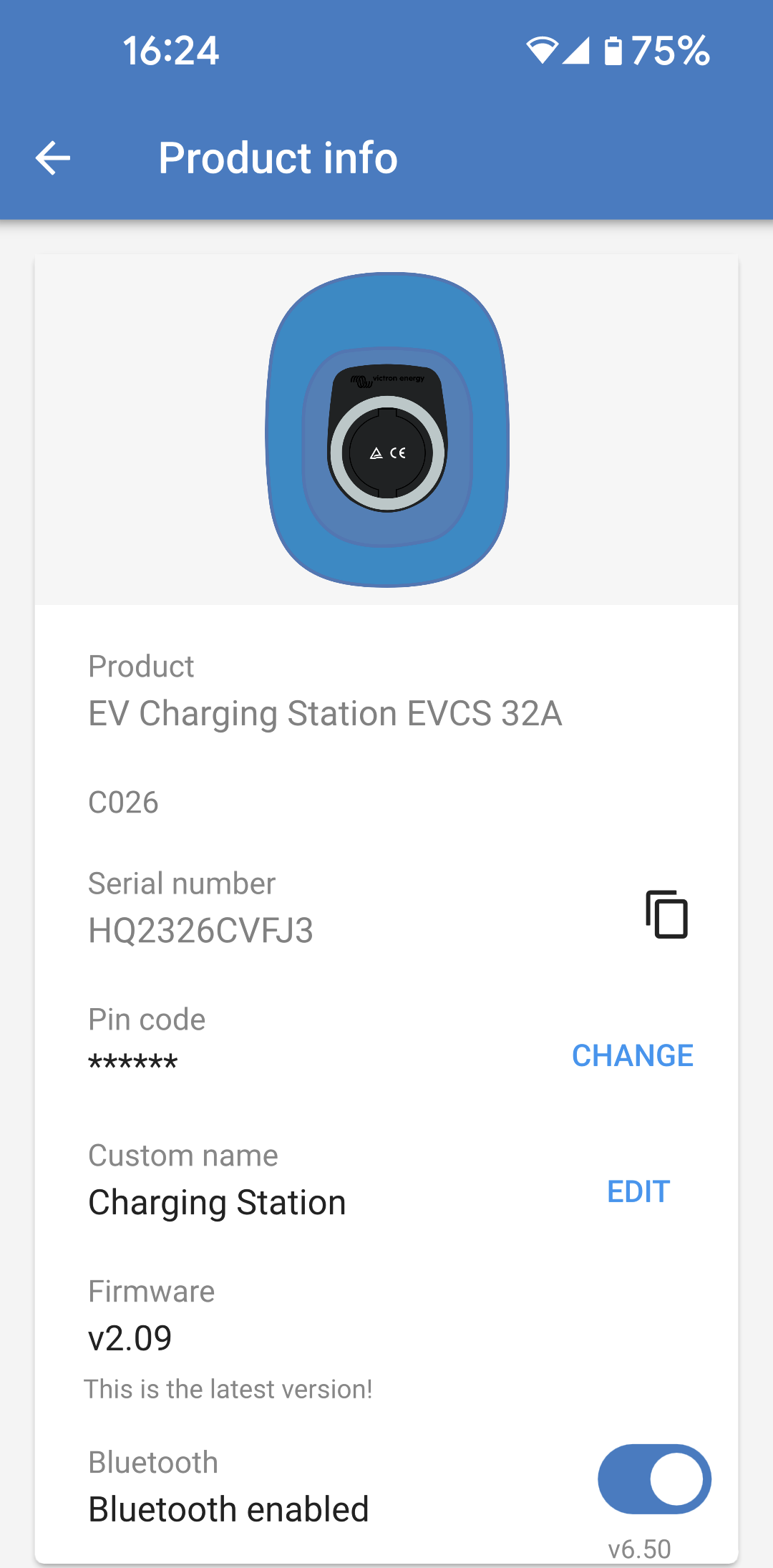

5.2.4. Productinformatiepagina

Tik op het pictogram met 3 verticale stippen vanuit de instellingenpagina om naar de productinformatiepagina te gaan.

Product: Toont de productnaam en het modelnummer.
Serienummer: Toont het serienummer van de EV Charging Station NS.
PIN code: PIN code is verborgen maar kan gewijzigd worden via de wijzigen-toets aan de rechterkant.
Aangepaste naam: Wijzig de vriendelijke naam van de EV Charging Station NS.
Firmware: Toont de huidige firmwareversie die draait op de EV Charging Station NS.
Bluetooth: Schakel de Bluetooth-functionaliteit van de EV Charging Station NS in of uit.

Meer over hoe een eigen naam toe te wijzen aan het EV Charging Station NS en hoe Bluetooth uit te schakelelen en opnieuw in te schakelen, raadpleeg de VictronConnect-app handleiding.

Waarschuwing

Let op dat,als Bluetooth wordt uitgeschakeld via VictronConnect, het opnieuw ingeschakeld moet worden via de webinterface Netwerkenmenu of door de Terugzetten naar fabrieksinstellingen functie te gebruiken, ofwel via de webinterface of via de DEF toets-procedure. Gebruik, voor oudere apparaten, waarbij Bluetooth via de fabriek uitgeschakeld werd, het netwerkmenu van de webinterface om Bluetooth in te schakelen.

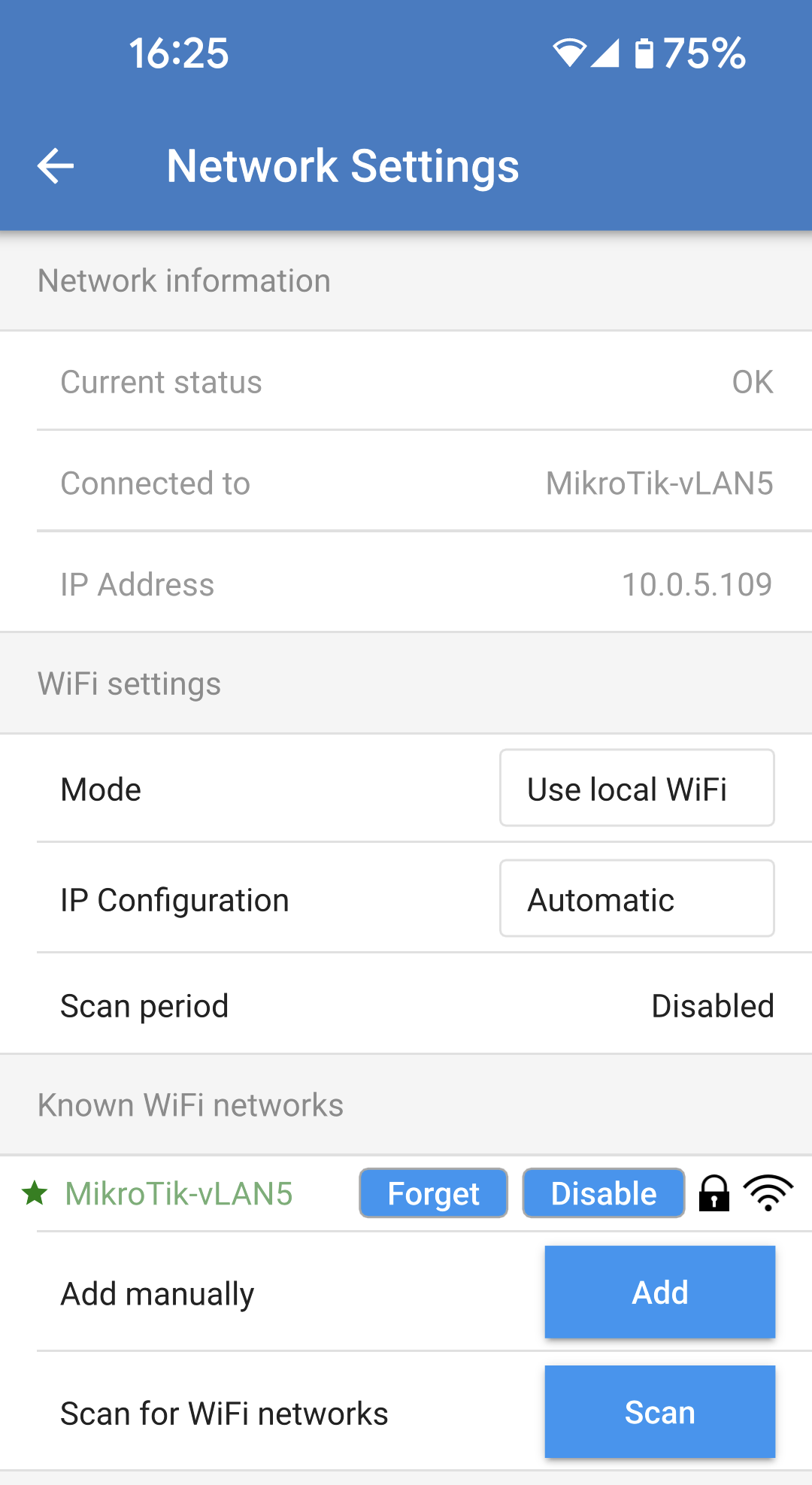

5.2.5. Netwerkinstellingen

De netwerkinformatiesectie toont het volgende:

Huidige status netwerk: Toont de huidige status van het netwerk.
Verbonden met: Geeft de naam van het WiFi netwerk weer waarmee de EV Charging Station NS verbonden is.
Lokaal IP-adres: Geeft het LAN IP-adres van de EV Charging Station NS weer.

In het gedeelte WiFi kunnen de WiFi-instellingen voor de EV Charging Station NS gedaan worden.

Modus: Hiermee kan gekozen worden voor een lokale WiFi-verbinding of als de EV Charging Station NS een WiFi toegangspunt moet maken. De EV Charging Station NS moet gewoonlijk alleen ingesteld worden om te werken als een toegangspunt als er geen andere WiFi netwerken beschikbaar zijn.
IP-instelling: Optie om automatische (DHCP) IP-adrestoewijzing of handmatige vaste IP-adresconfiguratie toe te staan. Automatische IP-instelling is de aanbevolen optie. De handmatige optie is alleen bedoeld voor geavanceerde netwerkinstellingen of op instructie van de netwerkbeheerder.
Zoek periode: Om periodiek automatisch WiFi netwerk zoeken toe te laten en, indien nodig, de tijdsperiode tussen het automatisch zoeken te bepalen.
RSSI-drempel: Stelt de minimale signaalsterkte in die gevonden WiFi netwerken moeten hebben voordat het toegevoegd kan worden aan de lijst.

Het gedeelte Access point lijst toont ontdekte lokale WiFi-netwerken of biedt de mogelijkheid om handmatig een WiFi netwerk toe te voegen.

De huidige aangesloten toegangspuntnaam wordt hier in het groen getoond, samen met ”FORGET” (vergeten) en ”DISABLE” (uitschakelen) toetsen.

Voeg AP handmatig toe: Biedt de optie een WiFi netwerk handmatig toe te voegen. Dit kan gebruikt worden in omstandigheden waarbij het vereiste netwerk SSID verborgen is en niet getoond wordt in de lijst van gevonden netwerken.
Zoek naar WiFi netwerken: Tik op de ”ZOEK” toets om onmiddellijk te zoeken naar beschikbare WiFi netwerken in de buurt.
Een lijst van alle beschikbare WiFi netwerken begint te verschijnen als ze gevonden worden. De lijst bevat de naam van het toegangspunt, de beveiligingsstatus wordt weergegeven met een hangslotsymbool. De door de EV Charging Station ontvangen signaalsterkte wordt getoond met het WiFi symbool aan de rechterkant.
Tik op de ”ADD” (toevoegen) toets naast het netwerk waarmee verbinding gemaakt moet worden. Er wordt gevraagd het wachtwoord in te voeren voor het geselecteerde netwerk, indien van toepassing.

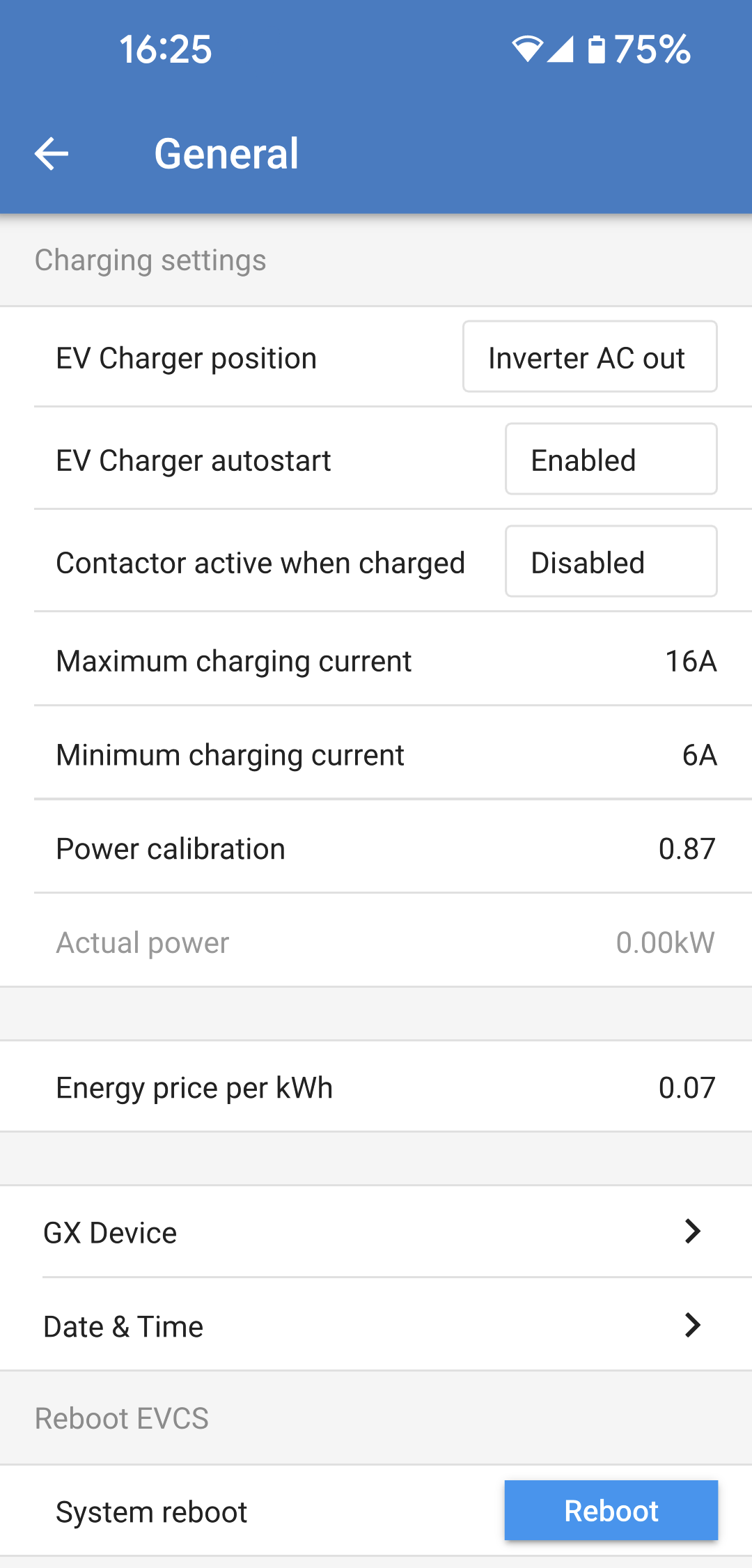

5.2.6. Algemene instellingen

De algemene instellingen-pagina vermeldt de opties voor de algemene instelling van de EV Charging Station NS.

Laadinstellingenrubriek heeft de volgende opties:

EV-lader positie: Deze optie selecteert waar in het systeem de EV Charging Station NS aangesloten is. De EV Charging Station NS kan bijvoorbeeld aangesloten worden op de AC-ingang zijde of de AC-uitgang zijde van een MultiPlus.
Autostart EV-lader: Deze optie bepaalt of de EV-lader wel of niet automatisch begint te laden als de EV-laadkabel op de auto aangesloten is.
Magneetschakelaar actief als geladen: Als de EV geladen is, kan de magneetschakelaar ingesteld worden om gesloten te blijven of te openen wat de EV volledig ontkoppelt van de voeding.
Maximale laadstroom: De maximale laadstroom die de EV Charging Station NS levert aan de EV in elk geval. Het instelbare bereik in 10 A tot 32 A.
Minimale laadstroom: De minimale laadstroom die aan de EV geleverd moet worden tenzij de EV tot het gewenste niveau geladen is. Het instelbare bereik is 6 A tot 31 A.
CP-kalibratie: Laat kalibratie toe van de CP (control pilot) signaallijn
Vermogenskalibratie: Pas deze instelling aan om de meting van het werkelijke vermogen te kalibreren.
Werkelijke vermogen: Geeft het huidige gecombineerde vermogen weer van alle fasen die de EV Charging Station NS levert aan het EV.

Andere instellingenrubriek biedt:

GX-apparaatinstellingen: Selecteer deze optie voor het communiceren met een GX-apparaat zoals een Cerbo GX of Ekrano GX.
Modbus TCP-instellingen: Schakel de lijst vanVertrouwde IP-adressen in en voeg IP-adressen toe aan de lijst.met Vertrouwde IP adressen
Datum & tijd: Stel de tijdzone, datum en tijd in.
Energieprijs per kWh: Stel de prijs in van energie, afgenomen uit het lichtnet.

EVCS opnieuw opstarten:

Systeem opnieuw opstarten: tik op ”REBOOT” (herstart) knop om de EV Charging Station NS opnieuw op te starten.

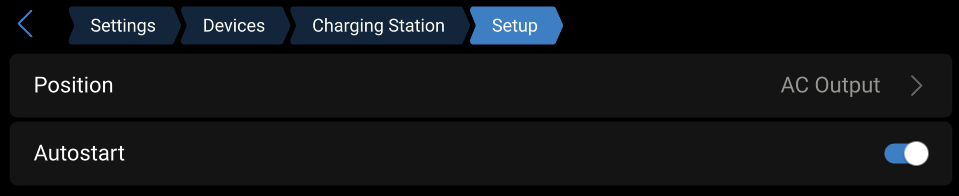

Positie EV Charger

Selecteer de positie dat de EV Charging Station NS in het systeem aangesloten is.

Als de EV Charging Station NS ergens vóór de omvormer/acculader aangesloten is, selecteer dan de ”Omvormer AC-IN” optie.

Alternatief, als de EV Charging Station NS na de omvormer/acculader is aangesloten of is aangesloten na een omvormer, kies dan de ”Omvormer AC-OUT” optie.

Autostart EV Charger

Kies of de EV Charging Station NS wel of niet automatisch start als de laadkabel aangesloten is op de EV.

Selecteer ”Ingeschakeld” zodat het laden automatisch start als de laadkabel op de EV aangesloten is.

Selecteer ”Uitgeschakeld” als het laden niet automatisch gestart moet worden. In dit geval moet het laden handmatig gestart worden door op de ”Start” toets te drukken in de Overzichtspagina. Dit kan helpen bij het voorkomen van het ongeoorloofd gebruik van de EV Charging Station NS.

Magneetschakelaar actief als geladen

Kies of de magneetschakelaar al dan niet, binnen de EV Charging Station NS, gesloten blijft of opent als de EV geladen is maar de kabel nog steeds aangesloten is.

Selecteer ”Ingeschakeld” voor de interne magneetschakelaar om gesloten te blijven als de EV geladen is. Dit kan bijvoorbeeld handig zijn als de lucht in de cabine voorverwarmd moet worden met behulp van elektriciteit van de oplaadbron in plaats van de EV-accu.

Selecteer ”Uitgeschakeld” als de interne magneetschakelaar moet openen als de EV is geladen. Dit heeft het effect van het loskoppelen van de EV van de voeding alsof de laadkabel verwijderd is.

CP-kalibratie

Een Type 2 EV-laadkabel bevat een signaallijn die de ”Control Pilot” (CP) genoemd wordt. Dit is een tweerichtingssignaal om communicatie in te schakelen tussen de EV en een EV-laadstation zoals de EV Charging Station NS. Het is belangrijk dat de CP-lijn gekalibreerd is voor een goede communicatie tussen de EV en zijn lader.

Tik op de ”CALIBRATE” (kalibreren) toets om te starten met het kalibreren van de CP-lijn.

Een bevestigingsvakje verschijnt. Tik op ”NEXT” (volgende) als het zeker is dat de CP-lijn opnieuw gekalibreerd moet worden.

Volg de instructies op het volgende scherm en zorg ervoor dat de EV aangesloten is op de EV Charging Station NS. Tik op ”NEXT” om te bevestigen en laat de kalibratie van de CP-lijn beginnen. Wacht tot de berekeningen voltooid zijn.

Als het kalibratieproces voltooid is, wordt een ”Succes!” bericht getoond.

Tik op ”CLOSE” (sluiten) om de nieuwe kalibratieberekeningen toe te passen of op ”Resetten” om ze te resetten.

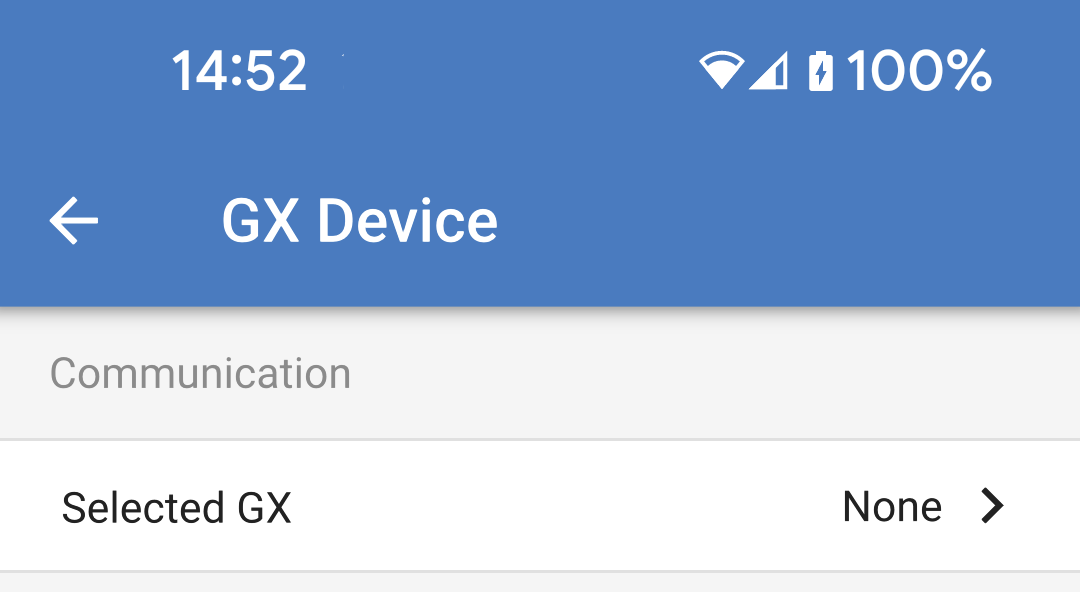

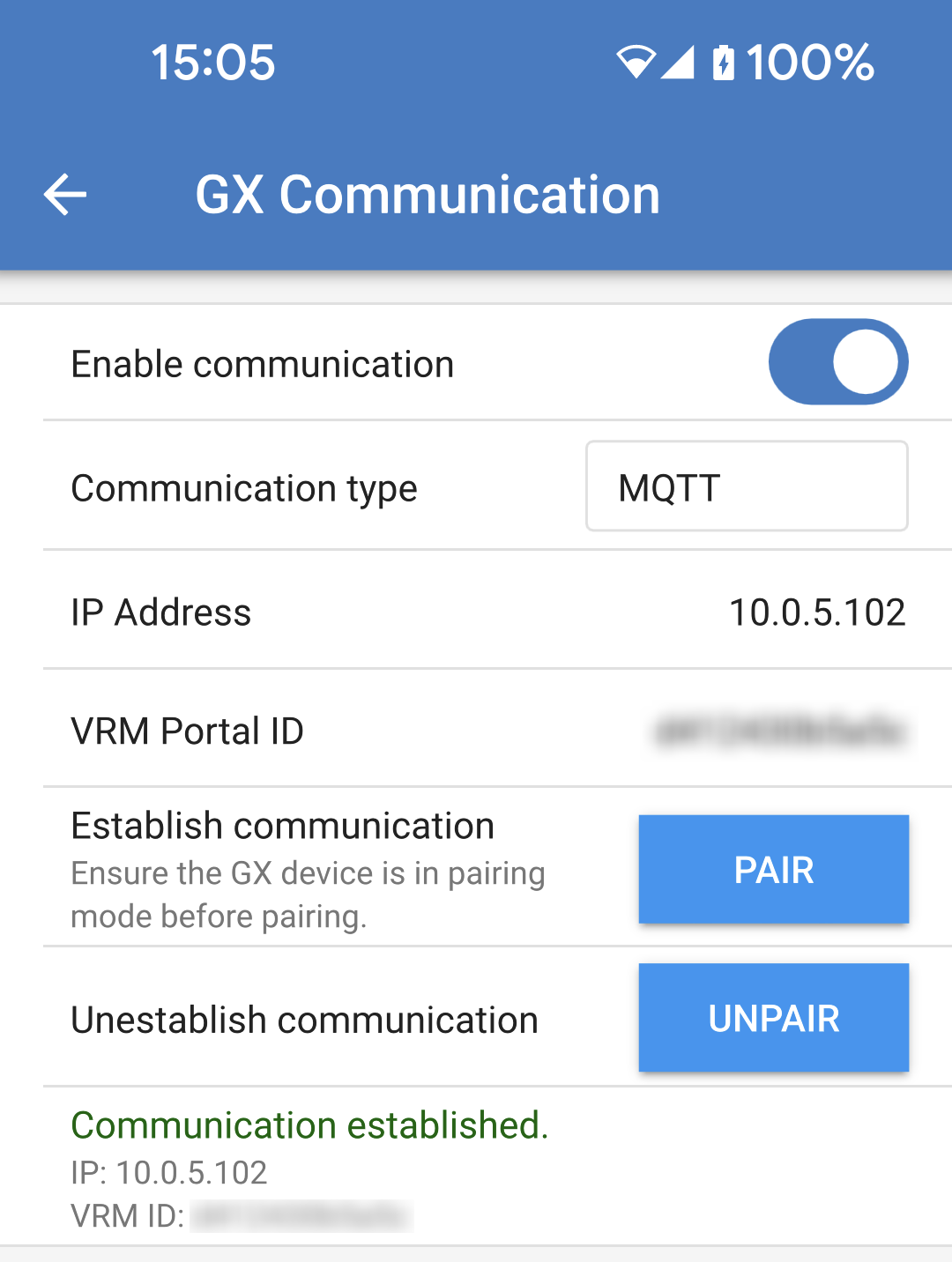

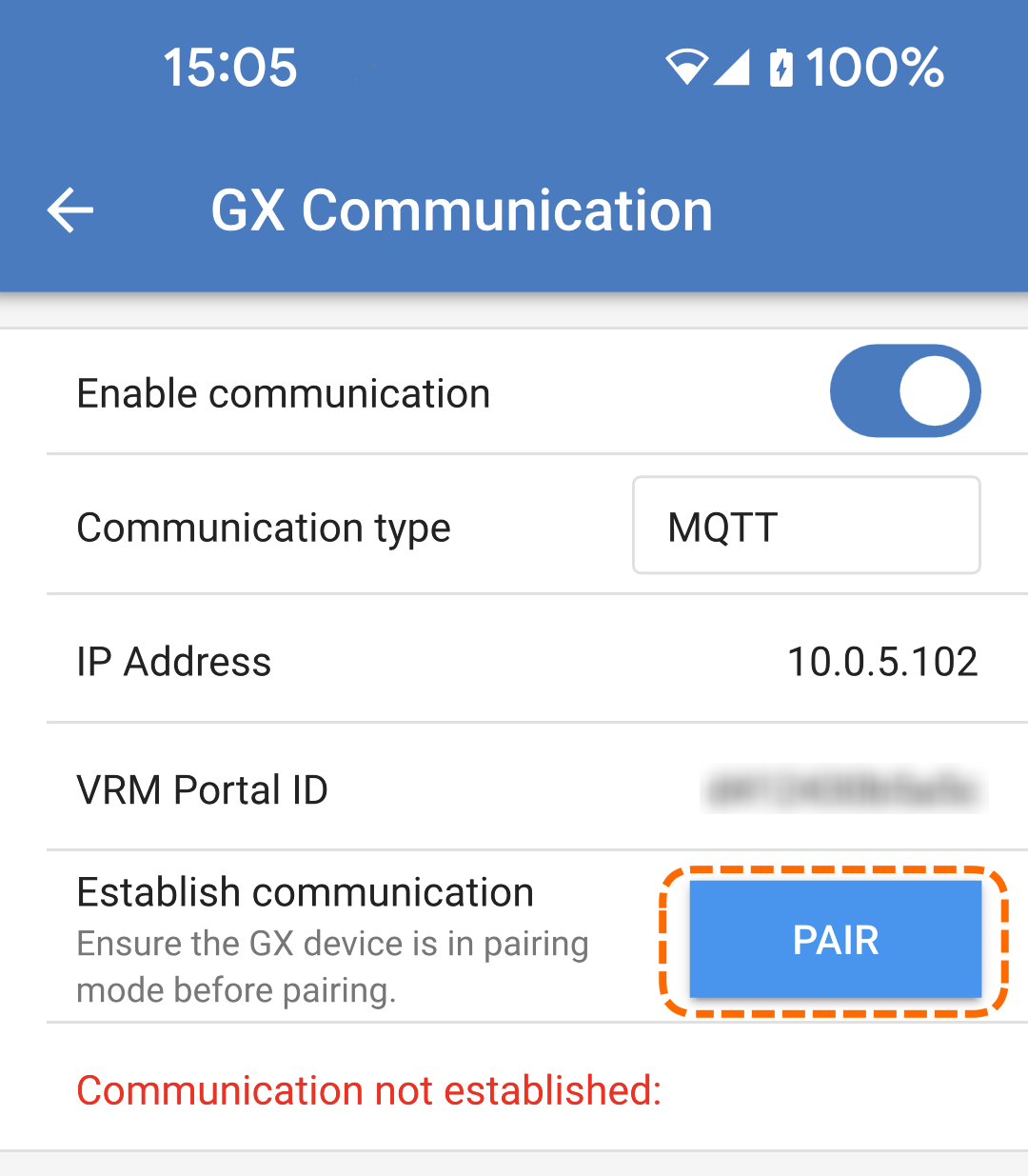

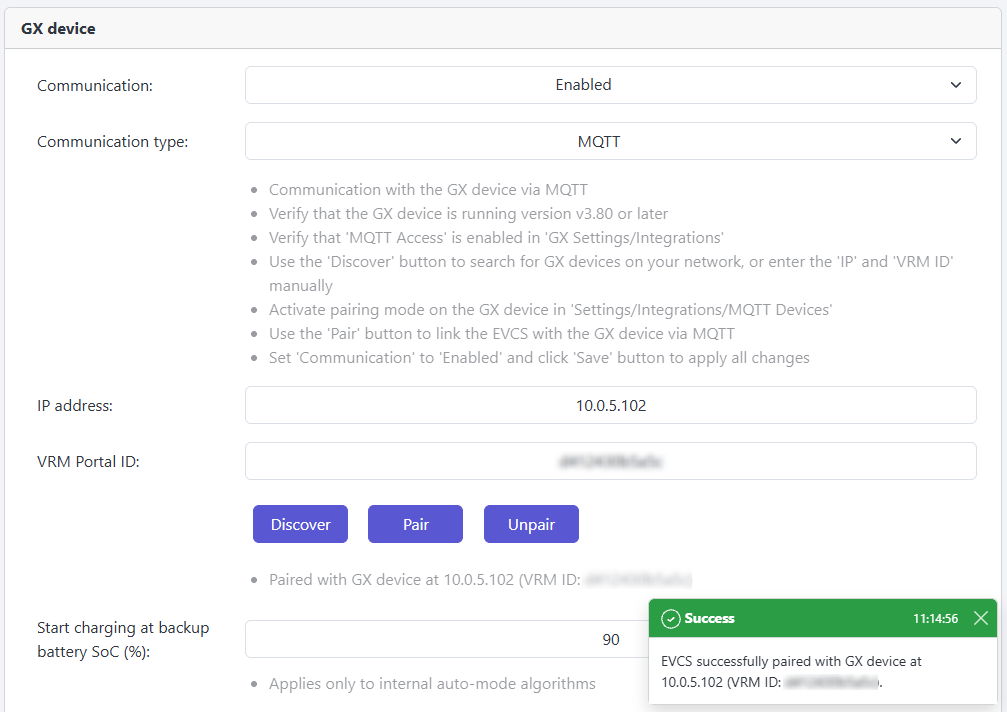

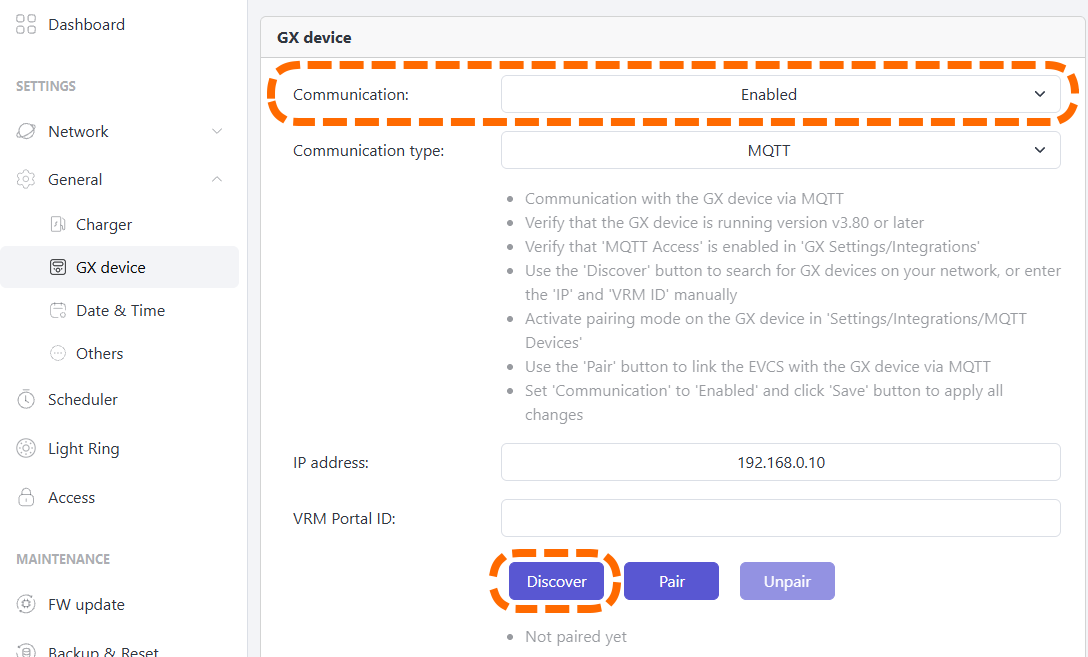

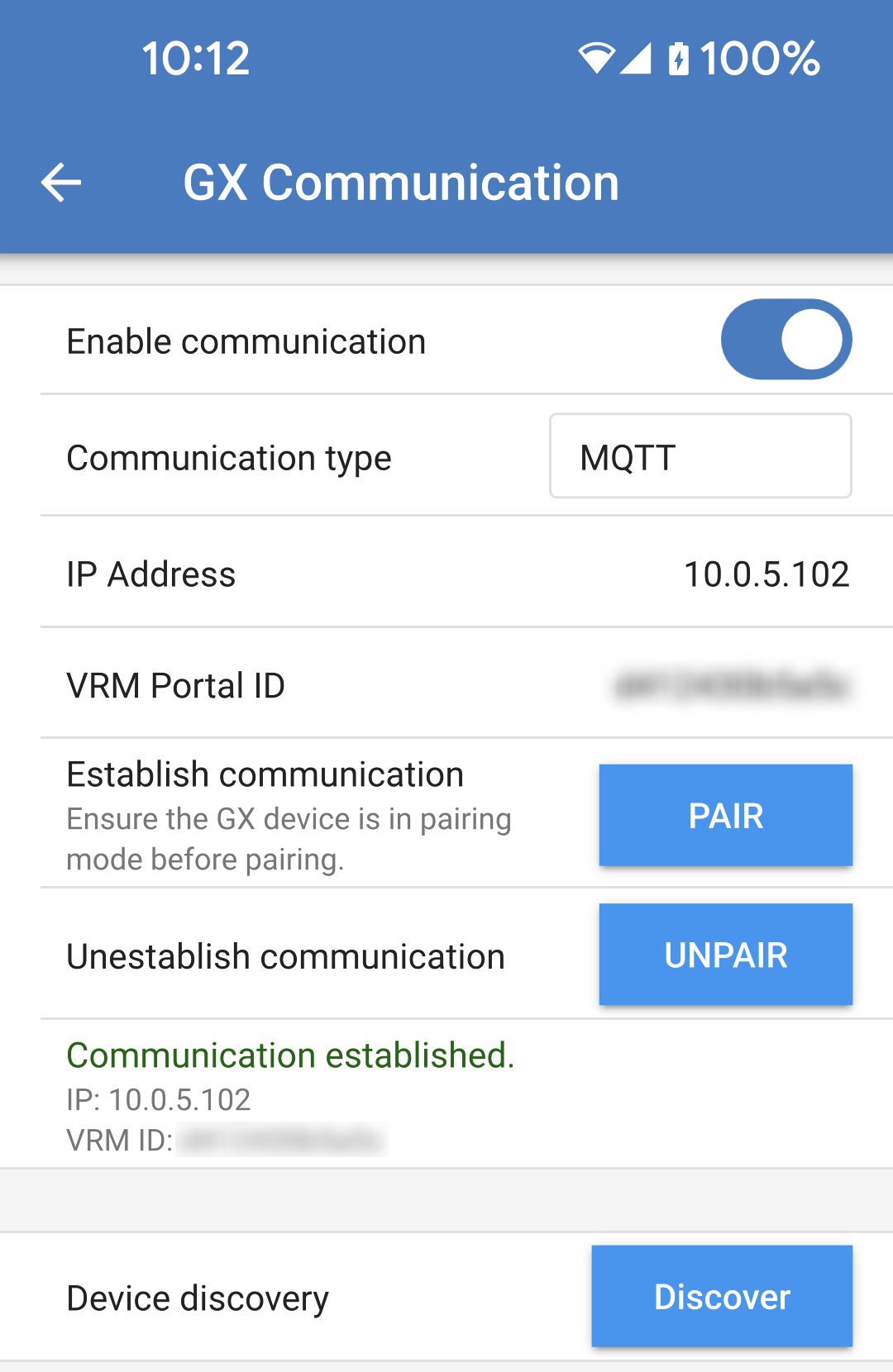

Communicatie GX-apparaat

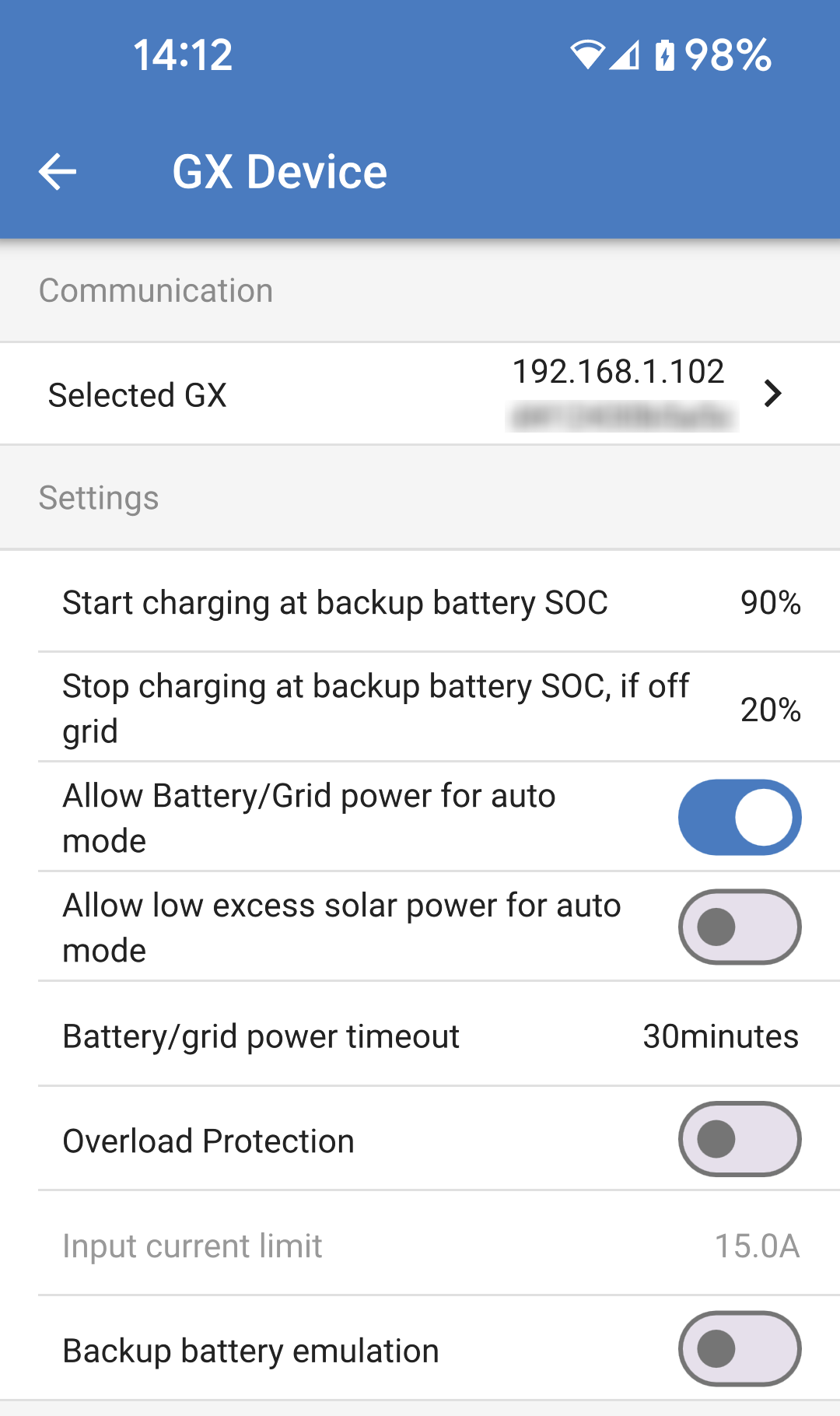

De pagina met GX-apparaatinstellingen is toegankelijk vanuit de pagina Algemene instellingen.

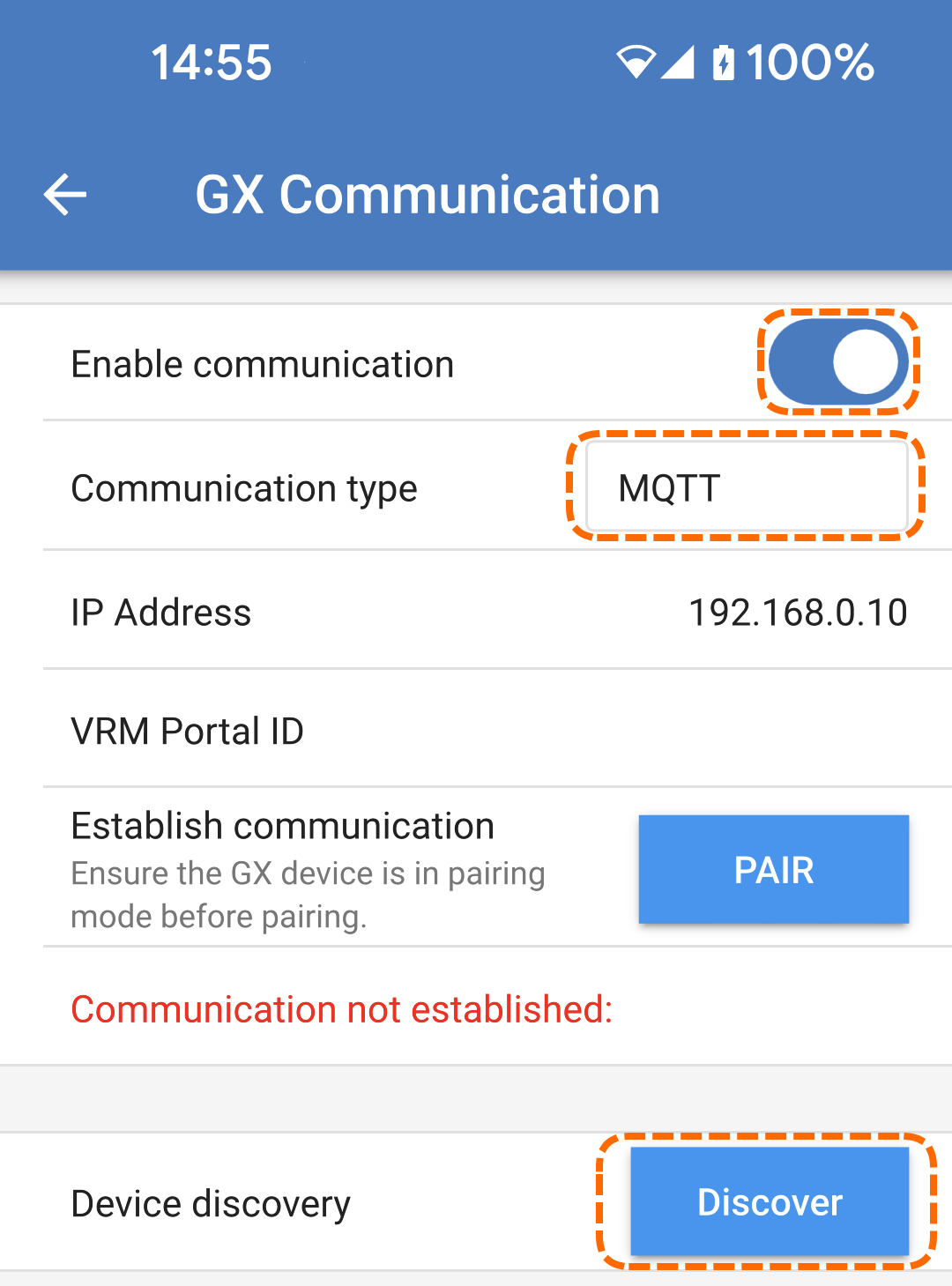

Communicatie: Communicatie met een GX-apparaat in het systeem inschakelen of uitschakelen.
Start met laden op laadtoestand van de backup-accu: De minimale laadtoestand van de backup-accu vóór de EV Charging Station NS start met laden in Auto-modus.
Stop met opladen bij laadtoestand van de back-up accu als er geen verbinding met het elektriciteitsnet is: Als er geen verbinding is met het elektriciteitsnet of als elektriciteitsnet niet beschikbaar is, stopt de EV Charging Station NS met laden als de laadtoestand van de backup accu onder dit niveau komt.
Laat accu/netvermogen toe voor auto-modus: Schakel deze instelling in om Auto-modus toe te laten de EV te blijven laden, zelfs als er onvoldoende overtollig PV-vermogen is. Dit helpt de cycli van automatisch in- en uitschakelen van het opladen in de Auto-modus tot een minimum te beperken. Opmerking: De EV Charging Station NS kan niet beslissen of de energie van de accu of het elektriciteitsnet komt, dit wordt door de omvormer/acculader in het systeem gedaan.
Time-out accu/elektriciteitsnetvermogen: Als de bovenvermelde instelling ingeschakeld is dan is dit de maximaal aaneengesloten hoeveelheid tijd dat de EV Charging Station NS vermogen trekt uit de accu of het elektriciteitsnet.
Bescherming tegen te hoge belasting: Als dit ingeschakeld is leest deze instelling de status van te hoge belasting van de systeemomvormer. Bij een te hoge belasting vermindert de EV Charging Station NS de laadstroom tot een minimum en wacht ongeveer 5 seconden. Als de toestand van te hoge belasting van de omvormer nog steeds actief is, stopt de EV Charging Station NS met laden. EV-laden hervat een korte tijd nadat de toestand van te hoge belasting van de omvormer opgelost is.
Als er meerdere te hoge belastingen binnen een bepaalde tijdsperiode gedetecteerd worden, vermindert de EV Charging Station NS de laadstroom met 10%.
Hetzelfde geldt voor een netgekoppeld systeem waar een opgelegde netstroomlimiet overschreden wordt.
Een waarschuwing wordt weergegeven in VictronConnect of in de EV Charging Station NS als laadvermogen verminderd wordt of als het laden onderbroken wordt.
Ingangsstroomlimiet: Dit geeft de opgelegde netstroomlimiet weer die wordt toegepast op netgekoppelde systemen.
IP-adres: Geeft het IP-adres van het GX-apparaat weer. Tik op de ”IP-adres” regel om het te wijzigen.
ID VRM-portaal: Geeft het ID VRM-portaal weer. Tik op de ”ID VRM-portaal” om het te wijzigen.

Controleer communicatie: Tik op de ”CHECK” (controleren) toets om de communicatie tussen de EV Charging Station NS en het GX-apparaat te controleren via het boven ingestelde IP-adres.
Controleer resultaat: Geeft aan of de communicatiecontrole naar het GX-apparaat geslaagd of mislukt is.
Als de communicatiecontrole mislukt, verifieer dan dat het gespecificeerde GX IP-adres juist is of gebruik de ”DISCOVER” (zoeken) toets om te zoeken naar een lokaal GX-apparaat zoals onderaan.

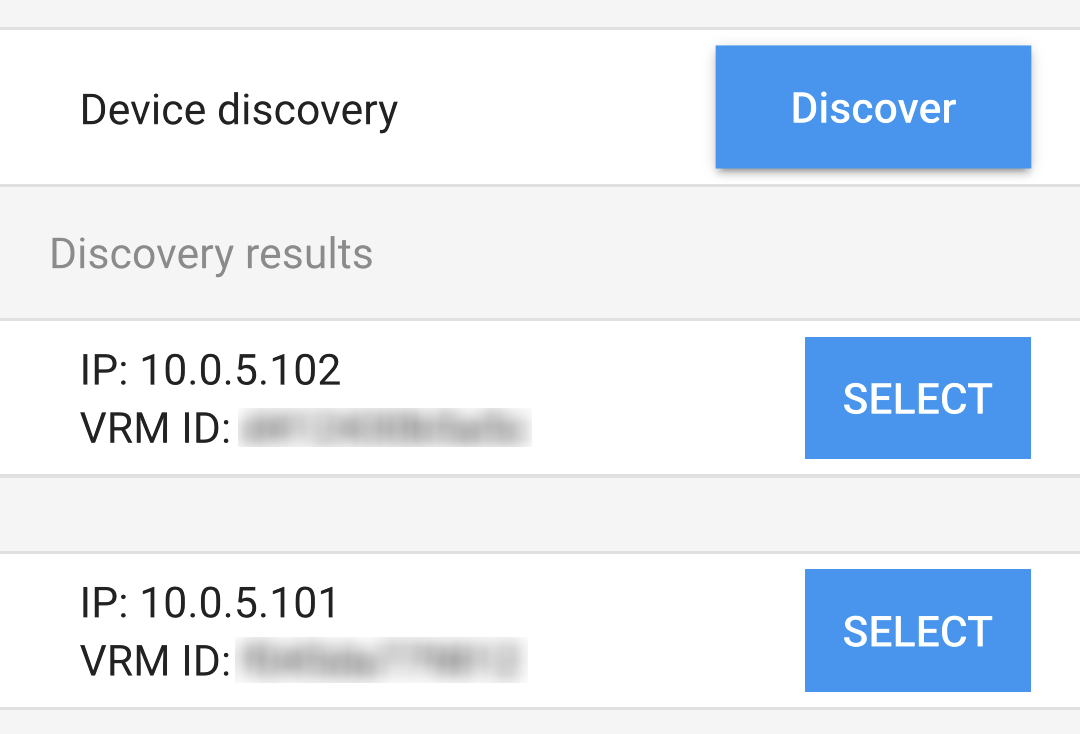

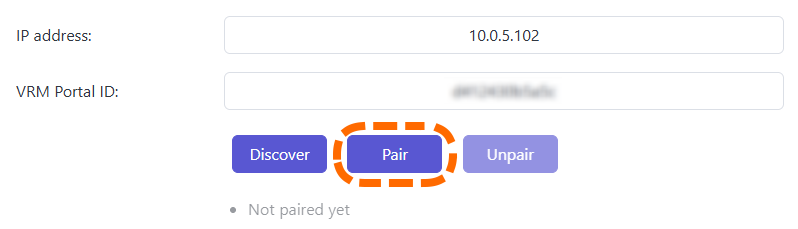

Apparaat zoeken: Tik op de ”DISCOVER” toets om toe te laten EV Charging Station NS automatisch GX-apparaten op het lokale netwerk te zoeken.

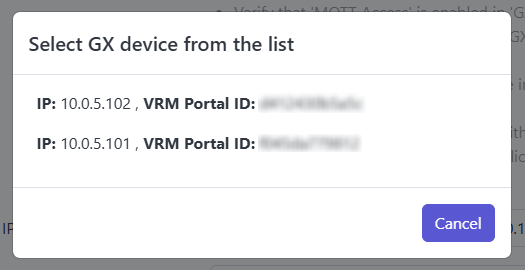

Zoekresultaat: Alle GX-apparaten, die door apparaat zoeken gevonden zijn, worden vermeld.
Tik op ”ADD” (toevoegen) om het gewenste GX-apparaat te koppelen aan de EV Charging Station NS. Dit wordt dan het GX-apparaat waar de EV Charging Station NS mee communiceert en de details worden ingevuld in het IP-adres en in de ID-velden van het VRM-portaal.

Modbus TCP-instellingen

Met de instellingen van de ModbusTCP-server kunnen de Vertrouwde IP adressen worden ingeschakeld en kunnen IP-adressen van GX-apparaten worden toegevoegd.

Met de Vertrouwde IP adressen lijst ingeschakeld kunnen aleen de aan de Vertrouwde IP adressen lijst toegevoegde IP-adressen communiceren met de EV Charging Station NS.

Om beveiligingsredenen is het ten zeerste aangeraden de Vertrouwde IP adressen in te schakelen en om alleen de GX-apparaten toe te voegen die moeten communiceren met de EV Charging Station NS. Dit kan in sommige landen ook een vereiste zijn van netbeheerders.

Vertrouwde IP adressen lijstinschakelen: Schakel de Vertrouwde IP-tadressen lijst functie in.
Voeg IP adres aan Vertrowde IP adressen lijst toe: Tik op de ”ADD” (toevoegen) toets om de tVertrouwde IP adressen lijst in te vullen met vertrouwde IP-adressen.

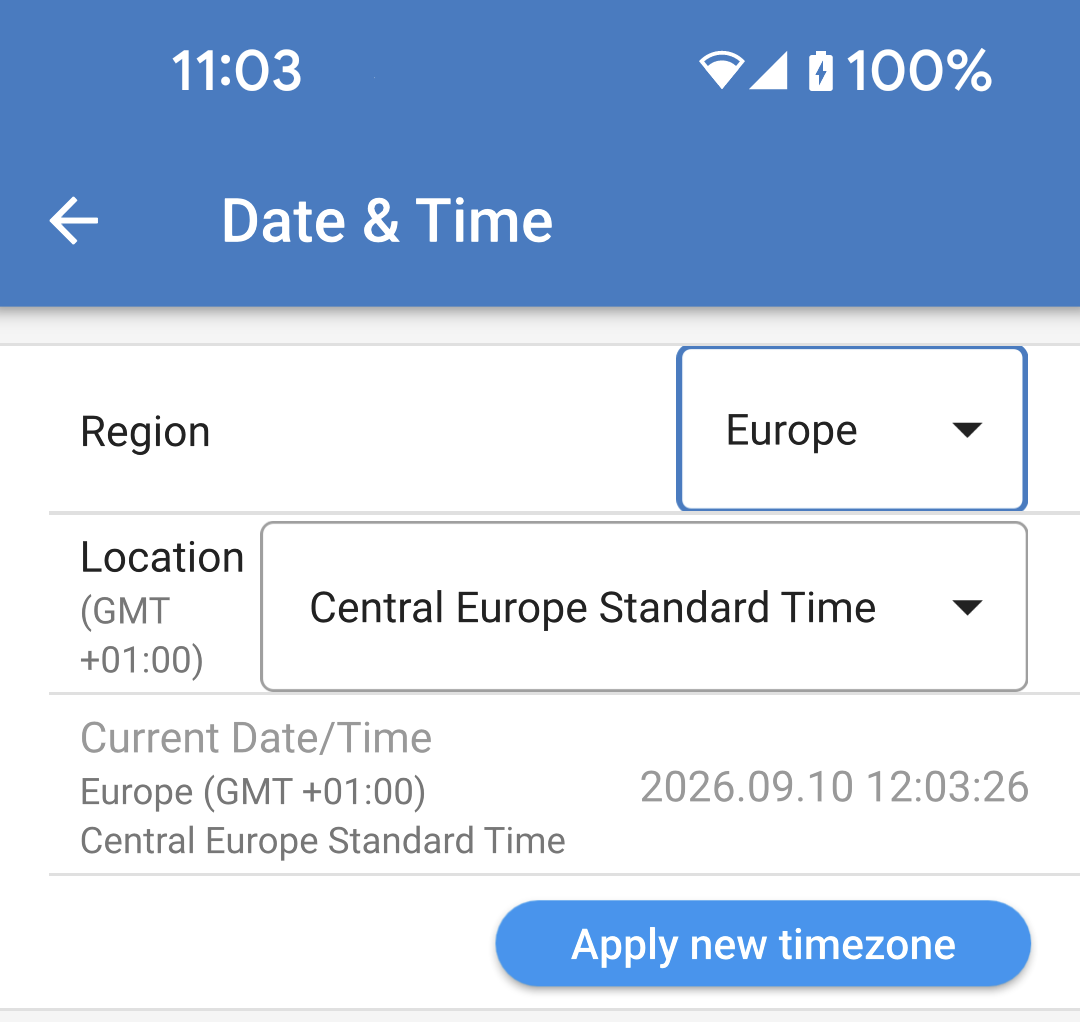

Datum & tijd

Tijdzone: Selecteer de tijdzone.
Correctie Als een UTC-tijdzone geselecteerd wordt, is het nodig de juiste correctie voor de tijdzone in te voeren.

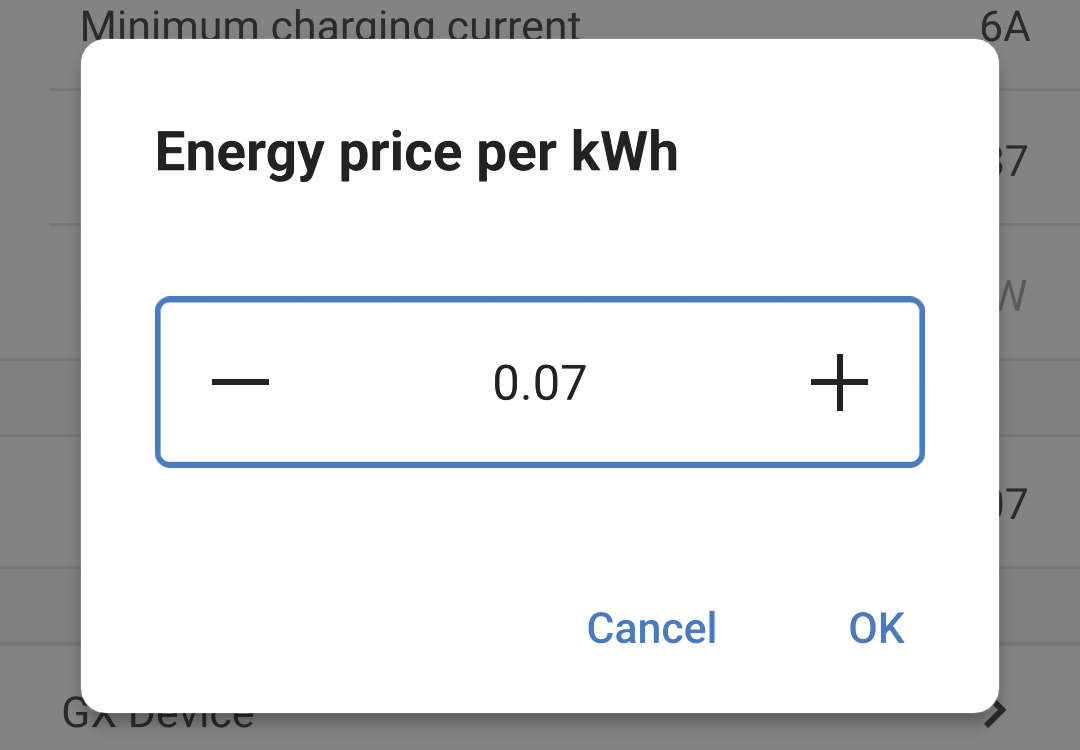

Energieprijs per kWh

Voer de prijs van geïmporteerde elektriciteit per kWh in. Dit word gebruikt om de sessiebesparingen te berekenen.

Systeem herstart

Tik op de ”REBOOT” (herstart) toets om de EV Charging Station NS opnieuw te starten. Selecteer ”YES” op het popup-venster om herstart te bevestigen.

5.2.7. Planner

Als de laadmodus ingesteld staat op ”Gepland” vanuit de overzichtpagina, dan laadt de EV Charging Station NS in overeenstemming met de in deze sectie ingestelde schema's.

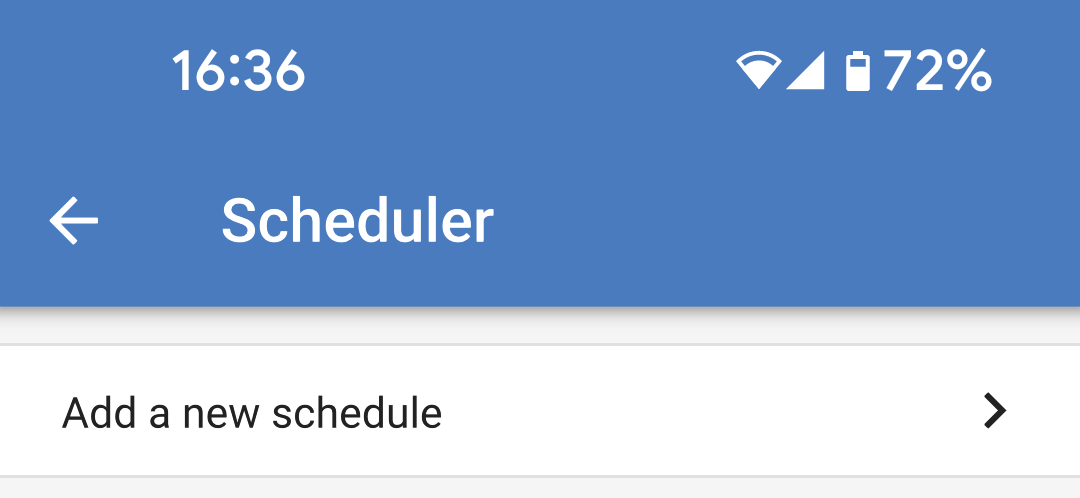

Voeg een nieuw schema toe: Tik hier om een nieuw schema in te stellen.

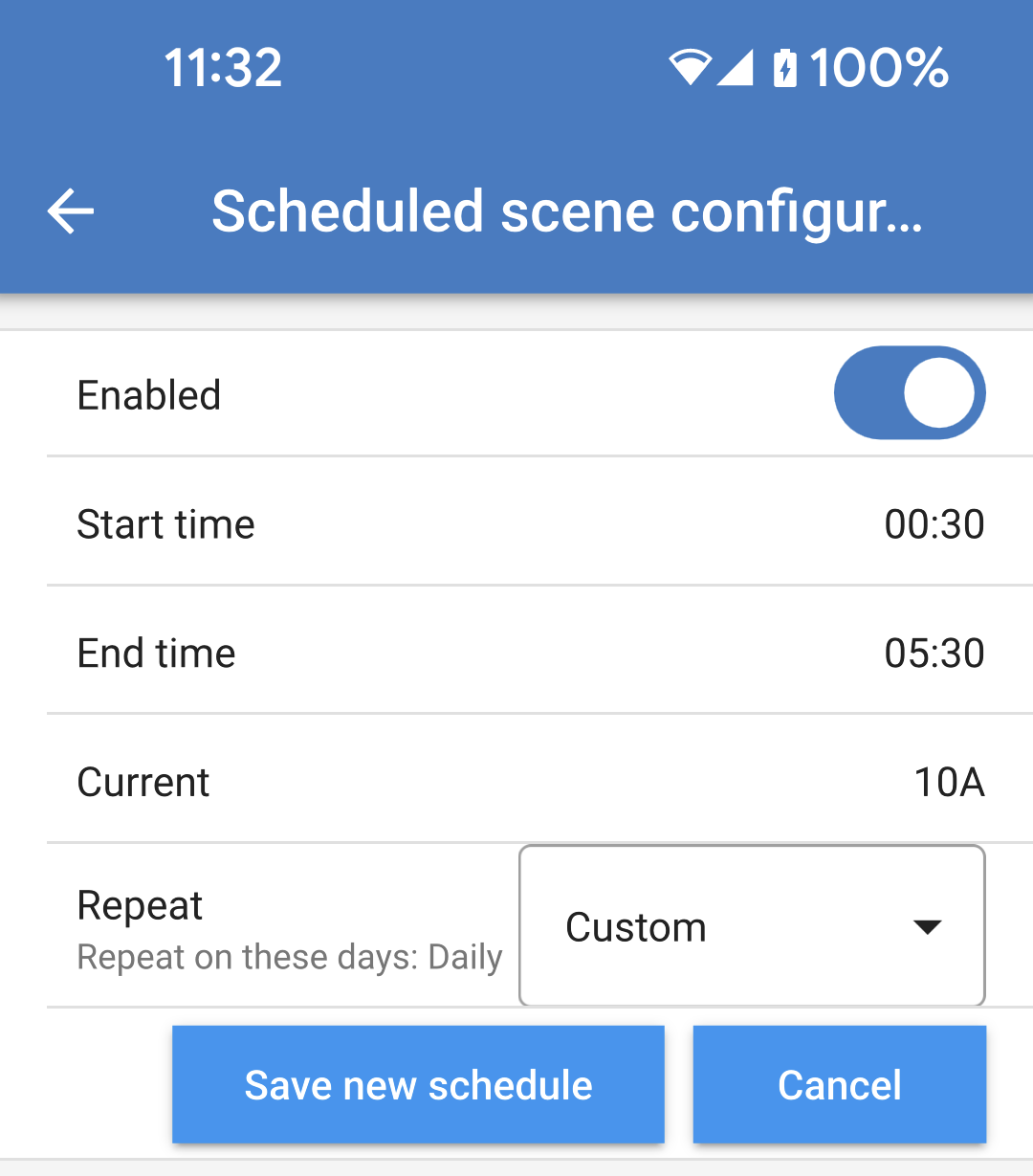

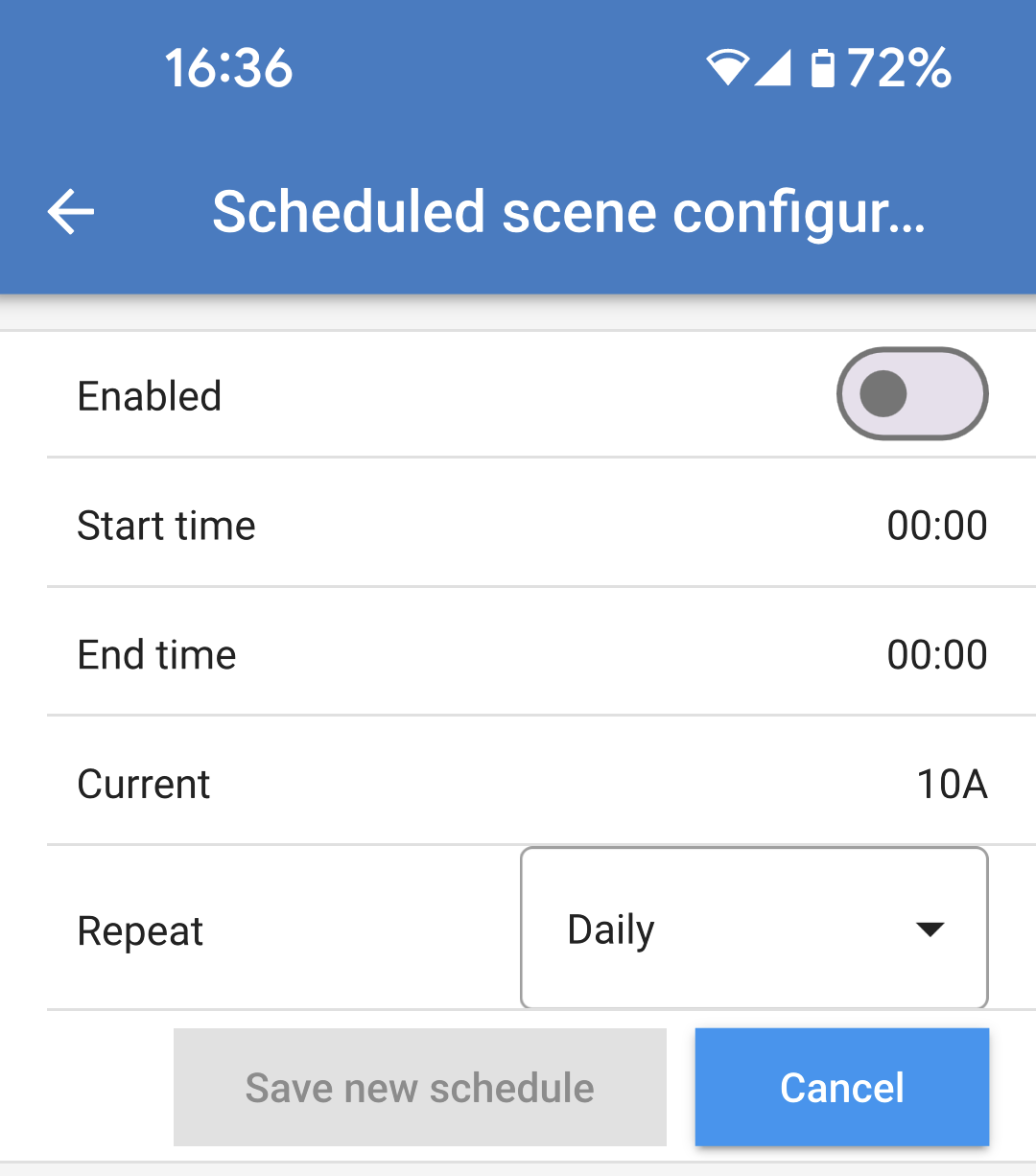

Op de instellingenpagina voor geplande schema's kunnen de volgende omstandigheden aangepast worden. De tijdomstandigheden worden uitgedrukt in 24u-formaat.

Inschakelen: Schakel om het schema in- of uit te schakelen.
Starttijd: Het tijdstip dat de EV Charging Station NS begint met laden.
Eindtijd: Het tijdstip dat de EV Charging Station NS stopt met laden.
Stroom: De maximale hoeveelheid op te laden stroom om de EV tijdens dit schema op te laden.

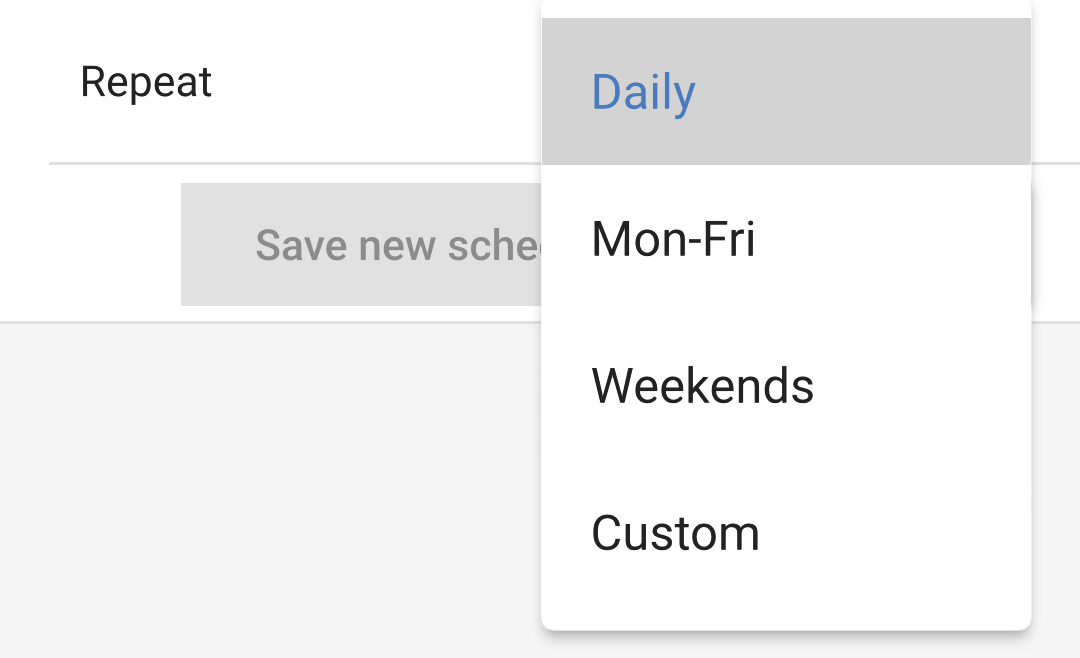

Herhalen: Selecteer het uitklapmenu om het soort herhaalpatroon te kiezen.
- Dagelijks: Het schema wordt elke dag herhaald.
- Ma-Vrij: Het schema wordt op weekdagen alleen van maandag tot vrijdag herhaald.
- Weekends: Het schema wordtalleen tijdens weekends op zaterdag en zondag herhaald.
- Aangepast: Een lijst van elke dag van de week wordt getoond. Vink de dagen van de week aan waarop dit schema betrekking heeft.

Nadat de voorkeuren zijn ingesteld, tik vervolgens op de knop ”SAVE NEW SCHEDULE” (nieuw schema opslaan) om het toe te voegen aan de planner of op ”CANCEL” (annuleren) als dit schema niet opgeslagen moet worden.

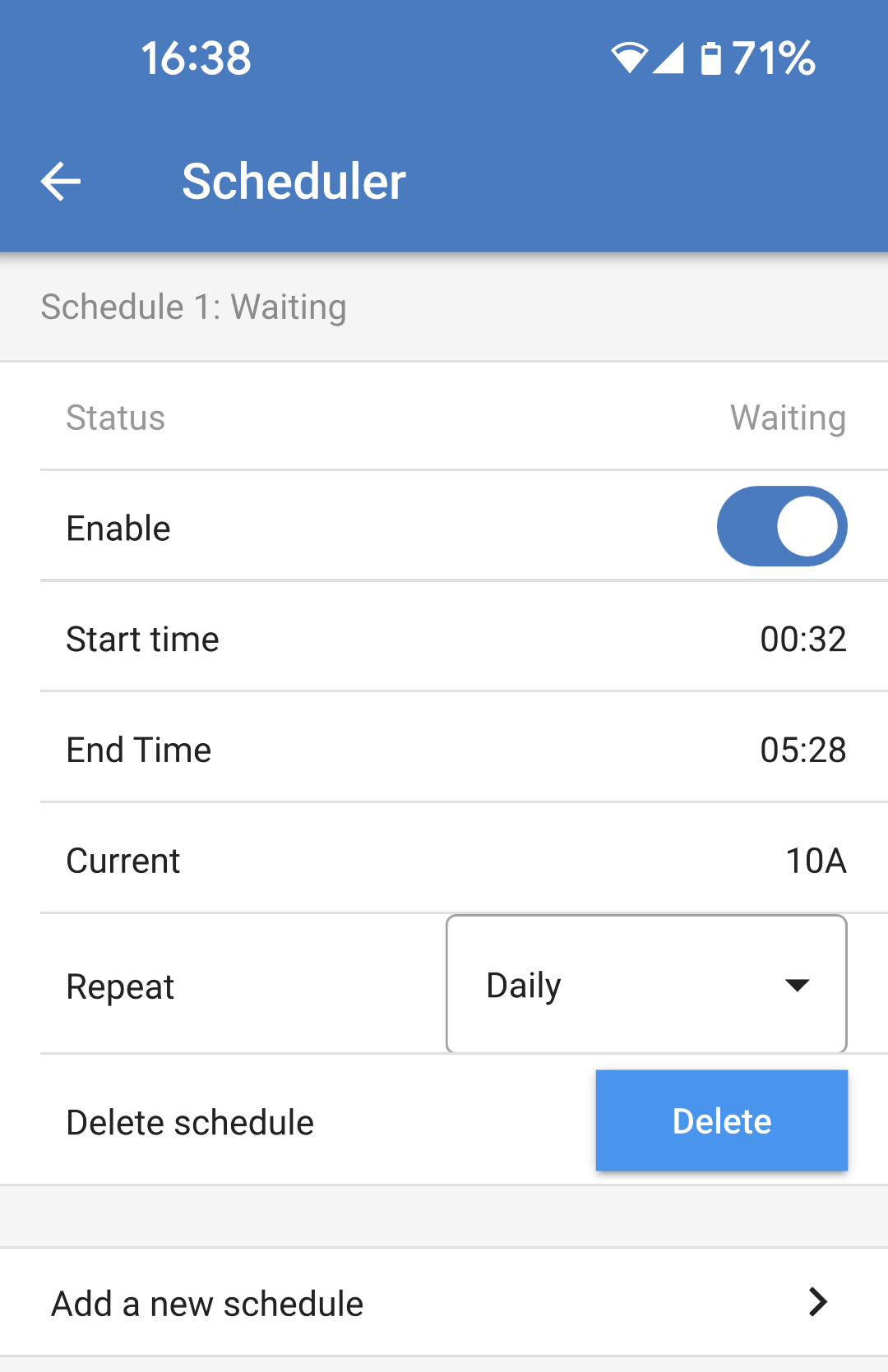

Het nieuw gemaakte schema wordt toegevoegd aan de planningslijst. Van hieruit kunnen de individuele schema's ingeschakeld of uitgeschakeld, verbeterd of verwijderd worden.

Status: Toont de status van het schema. Als het schema uitgeschakeld is, draait het niet.
Schema verwijderen: Tik op de ”DELETE” (verwijderen) toets om het schema te verwijderen, een popup-vakje verschijnt om het verwijderen van het schema te bevestigen.
Een nieuw schema toevoegen: Dit wordt getoond onder de bestaande schema's en kan geselecteerd worden om een extra schema te maken.

5.2.8. Lichtring

De lichtring, die de laadkabelaansluiting aan de voorzijde van de EV Charging Station NS omringt, toont in een oogopslag wat het doet.

Er zijn tal van lichtmodi en helderheidsinstellingen om uit te kiezen om de status van de EV Charging Station NS voor te stellen:

Losgekoppeld
Verbonden
Wachten op start
Wachten op zon

Lage laadtoestand
Handmatig Laden
Auto Laden
Geladen

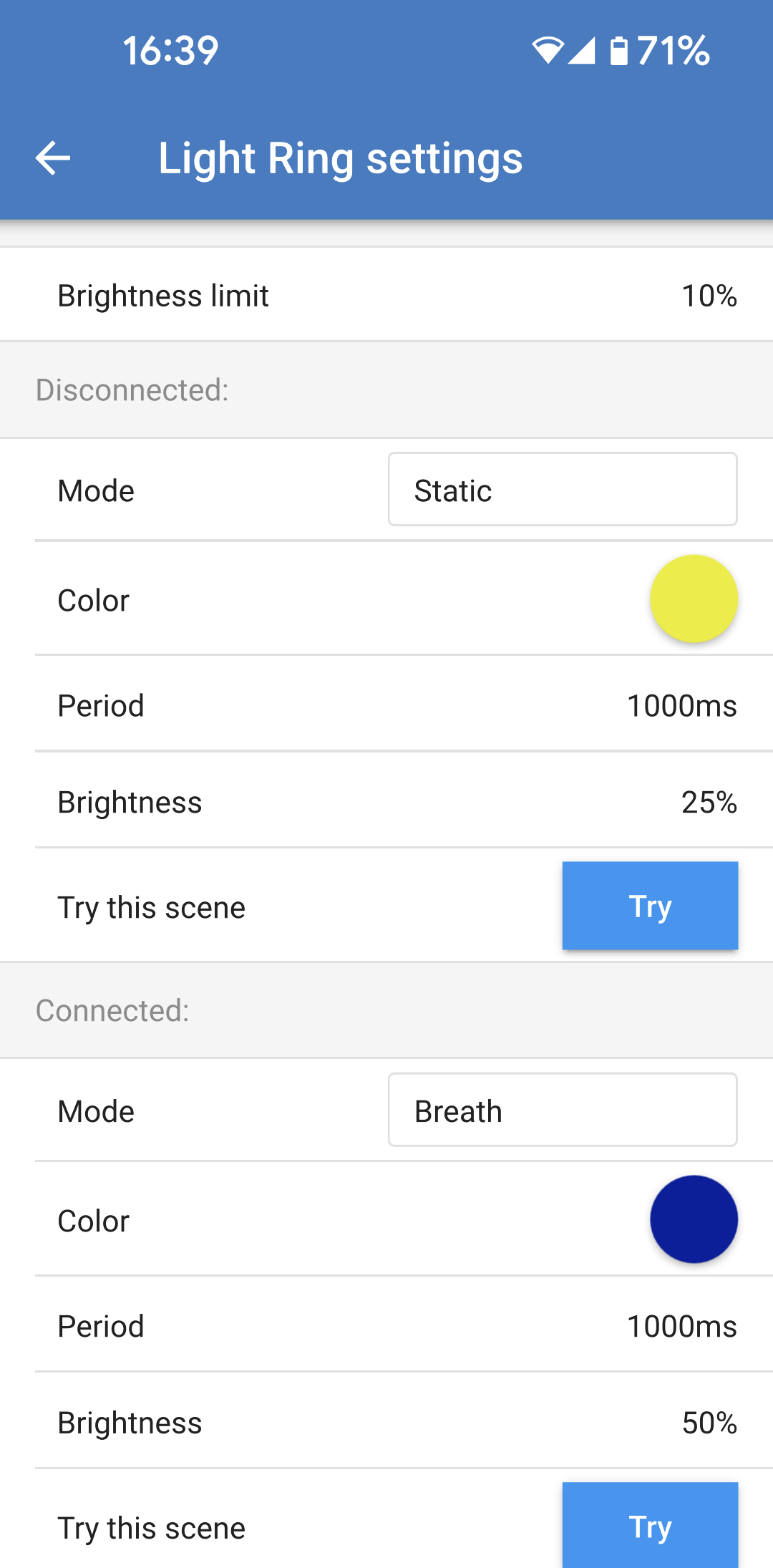

Lichtring-instellingen

De lichtring van de EV Charging Station NS kan worden aangepast voor elke statusmodus zoals hierboven vermeld, zoals boven vermeld.

Modus: Kies het gedrag of patroon dat de lichtring weergeeft:
- Statisch
- Knipperen
- Adem
- Kleurveeg
- Kleurveeg tegenovergesteld
- Kleurveeg opgekeerd
- Kleurveeg omgekeerd tegenovergesteld
- Kleurveeg willekeurig
Kleur: Kies een kleur uit de kleurkiezer of voer specifieke RGB-waarden toe.
Periode: Specificeer hoe lang de modus weergegeven wordt.
Helderheid: Pas de helderheid van LED-ring voor deze modus aan, 0 - 100%.
Probeer dit beeld: Tik op de ”TRY” (proberen) toets om te testen of de kleur en helderheid van dit beeld geschikt zijn.

5.2.9. Toegang

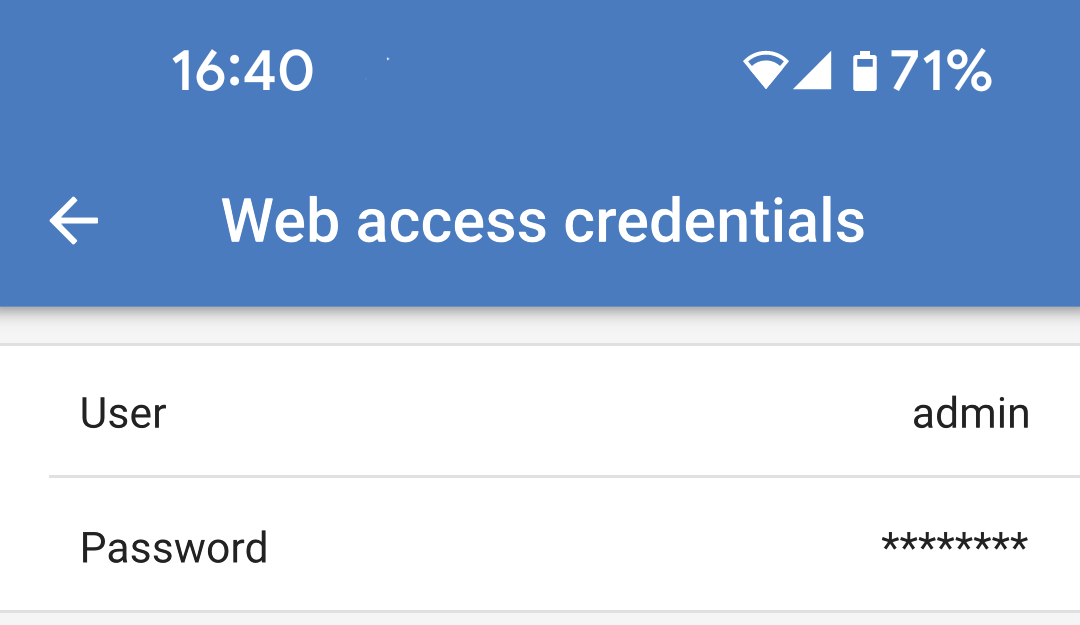

Inloggegevens webtoegang

De pagina met inloggegevens webtoegang kunnen de inloggegevens voor de webpagina van de EV Charging Station NSgewijzigd worden.

Om veiligheidsredenen wordt het sterk aangeraden om deze inloggegevens te wijzigen ten opzichte van de standaardinstellingen.

Gebruiker: Gebruikersnaam
Wachtwoord: Stel een geschikt sterk wachtwoord in om ongeoorloofde toegang tot de EV Charging Station NS te voorkomen.

5.2.10. Terugzetten naar fabrieksinstellingen

Het is mogelijk fabrieksinstellingen EV Charging Station NS te herstellen via VictronConnect. Let op dat dit proces alle instellingen herstelt naar de standaard waarden en vereist dat de eerste instellingen (raadpleeg het instellingen-hoofdstuk voor details) opnieuw uitgevoerd worden.

Tik op het pictogram met 3 verticale stippen vanuit de instellingenpagina en tik op ”herstellen naar standaardinstellingen” om naar de optie standaardinstellingen herstellen te gaan.

Een ”Apparaat herstellen?” popup ter bevestiging verschijnt. Tik op ”YES” om verder te gaan met het herstellen van het apparaat naar fabrieksinstellingen.

5.3. GX-apparaat installatie, instelling en bediening

5.3.1. Modbus TCP-activatie

De EV Charging Station NS communiceert met het GX-apparaat via Modbus TCP. Dit moet eerst geactiveerd worden in het GX-apparaat en is een verplichte stap step.

Ga in het GX-apparaat naar Instellingen → Diensten → Modbus TCP en schakel Modbus TCP in.

Activeer het laadstation in het Modbus TCP/UDP-menu

Deze stap is alleen vereist als het een EV Charging Station NS is dat al aangesloten is op het GX-apparaat EN het GX-apparaat firmware-versie 3.12 of hoger heeft.

Voor apparaten die reeds aangesloten zijn op het GX-apparaat vóór een GX firmware-update naar Venus OS 3.12 is deze stap niet noodzakelijk. Deze eenheden worden automatisch geactiveerd.

Ga, in het GX-apparaat, naar Instellingen → Modbus TCP/UDP → Ontdekte apparaten en activeer het EVCS.

5.3.2. Instellingenmenu en opties

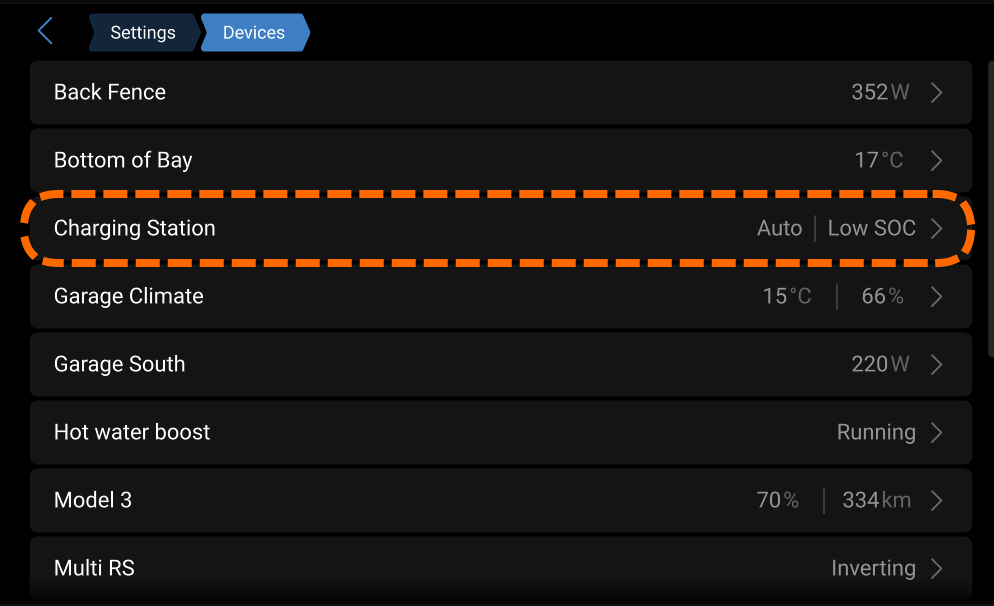

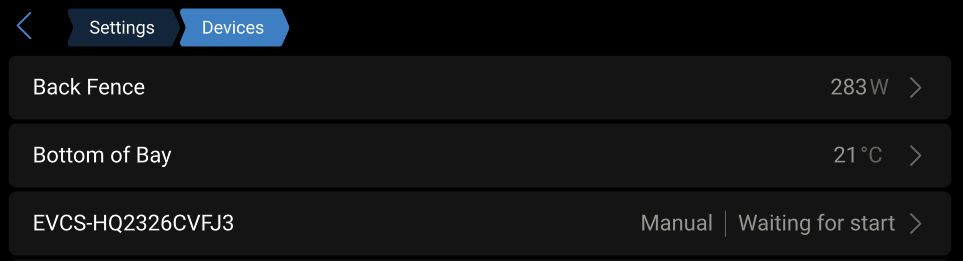

Zodra Modbus TCP geactiveerd is, verschijnt het EV Charging Station in de apparatenlijst en geeft de huidige modus en laadstatus weer.

Selecteer het EV Charging Station, druk dan op spatiebalk of cursor rechts om naar het volgende menu-item te gaan, druk dan opnieuw op de spatiebalk om naar het instellingenmenu te gaan. Raadpleeg de instelling van EV Charging Station en het beschrijving hoofdstuk voor de betekenis van de beschikbare opties.

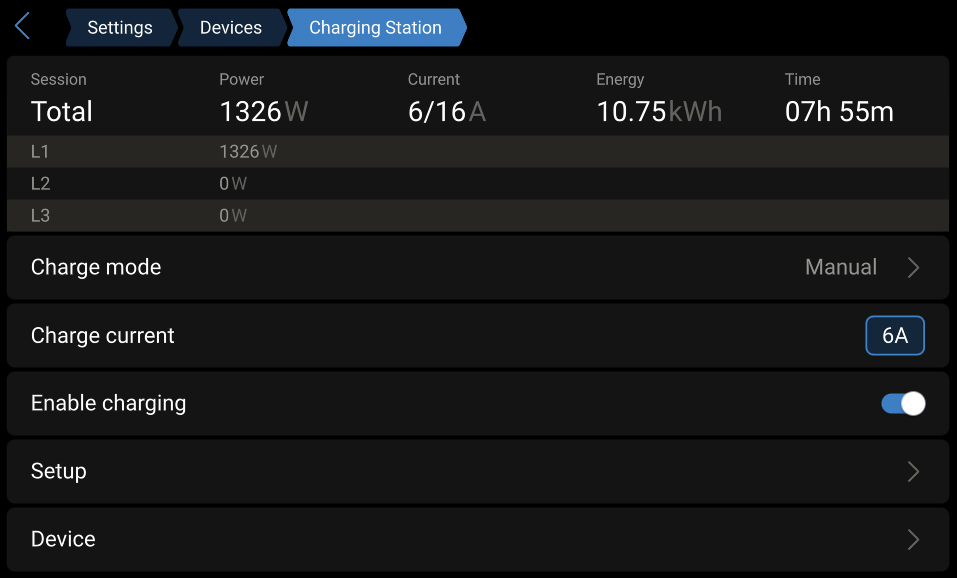

5.3.3. Overzicht en apparaten-menu

Het overzichtmenu biedt een toets om laden te activeren (starten) in handmatige modus en de volgende statusinformatie:

Huidige laadstroom: De laadstroom in A

Totaal vermogen: Totaal vermogen van alle fasen

L1..L3: Voeding van elke individuele fase

Laadtijd: De laadtijd per sessie

Geladen energie: Geladen energie per sessie

Als er verder omlaag in het menu gescrolt wordt wordt het instellingen en apparaten-menu getoond. Raadpleeg instellingenmenu en opties hoofdstuk voor details.

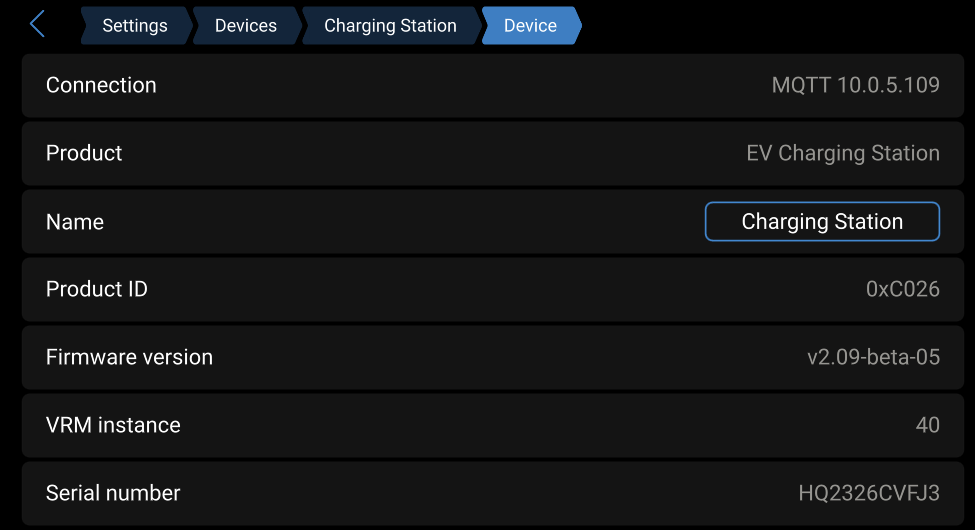

Het laatste menu-item is het apparatenmenu, dat extra apparateninformatie biedt zoals het verbindingstype, product-ID, VRM-instance, firmware-versie en serienummer. Het is ook mogelijk een aangepaste naam toe te wijzen aan het EV Charging Station.

5.4. Firmware-updates

De EVCS-firmware kan handmatig bijgewerkt worden via de web-interface of remote via VRM: Remote firmware update.

De eenvoudigste manier om de EVCS-firmware bij te werken is via de VRMs Remote Firmware Update-functie. Je kan de update automatisch uitvoeren met één druk op de knop of handmatig, indien gewenst. Volg deze stap-voor-stap instructies om precies te zien hoe dit moet. Houd er rekening mee dat dit verbinding van een GX-apparaat op het VRM-portaal vereist.

Volg de onderstaande stappen om de firmware handmatig via de web-interface bij te werken:

Download de nieuwste firmware-publicatie van Victron Professional
Controleer of je het juiste firmwarebestand hebt. Selecteer, voor het EVCS-model met een display, het firmwarebestand dat "C025" in de bestandsnaam bevat. Selecteer, voor het EVCS NS-model, het firmwarebestand dat "C026" in de bestandsnaam bevat.

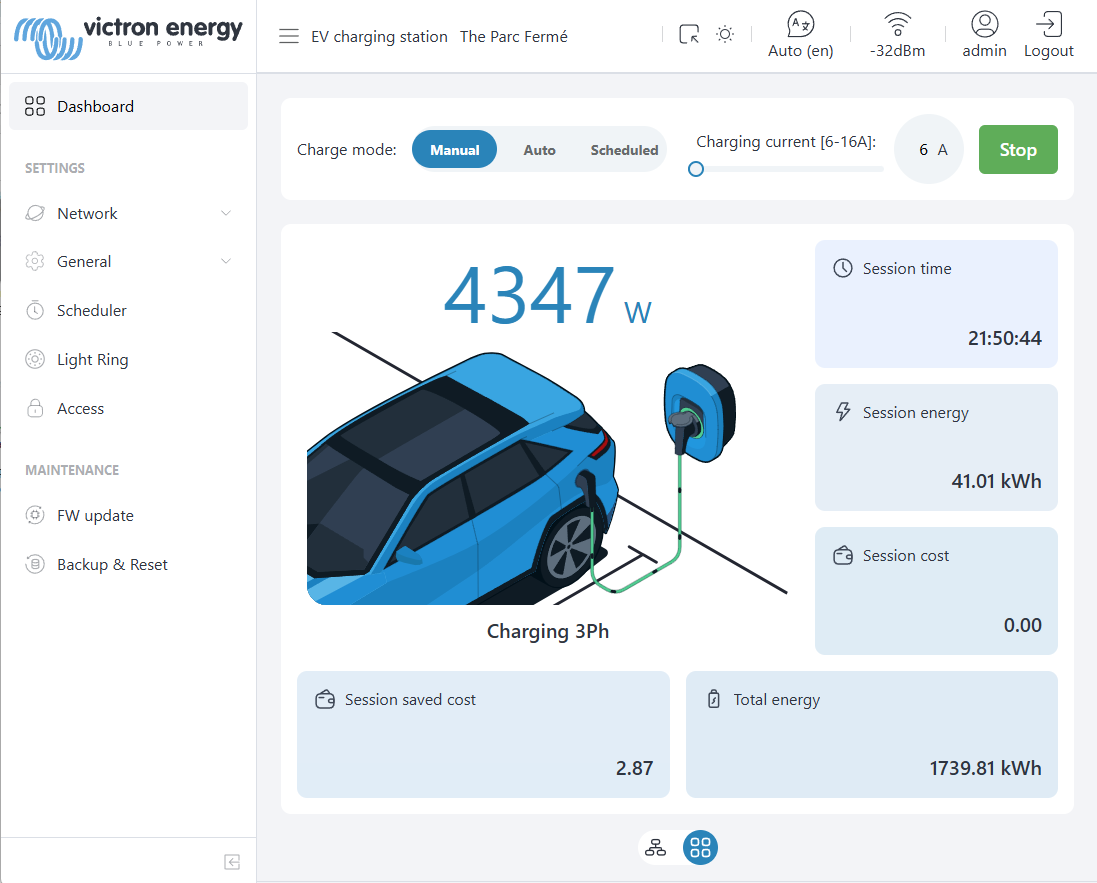

Open de web-interface
Klik op het Backup & FW-tabblad
Klik op de Open-toets en blader naar de locatie waar het firmwarebestand opgeslagen is.
Selecteer het firmwarebestand (*.evcsup)
Klik op Updaten om het bijwerken te starten
Na een succesvolle update herstart het EVCS en de hoofdpagina wordt opnieuw getoond. Alle vorige instellingen blijven behouden..

5.5. Herstellen naar fabrieksinstellingen en wachtwoordherstelling

Opmerking

Herstellen naar de fabrieksinstellingen zet alle systeeminstellingen terug naar hun beginwaarde. De Eerste installatie moet dan opnieuw uitgevoerd worden.

Dit kan vermeden worden door een gedeeltelijke reset uit te voeren, wat alleen de Bluetooth PIN-code en het beheerderswachtwoord reset. Deze optie is echter alleen beschikbaar via de DEF-toetsmethode.

Als het wachtwoord niet bekend is dan is het mogelijk standaard wachtwoord op verschillende manieren te herstellen:

Herstellen naar fabrieksinstellingen vanaf de web-interface:

Klik op de knop Instellingen.
Klik op de knop Back-up & FW.
Klik op Herstellen naar fabrieksinstellingen.
Draai de Eerste installatie opnieuw.

Herstellen naar fabrieksinstellingen via VictronConnect:

Open VictronConnect en tik op het EV Charging Station vanuit de Mijn apparaten-lijst.
Tik op het tandwielpictogram rechts boven op het statusscherm.
Tik op de instellingenpagina op het pictogram van de drie verticale stippen en selecteer Standaardinstellingen herstellen.
Een waarschuwing verschijnt dat alle instellingen hersteld worden naar fabrieksinstellingen. Tik op JA om te herstellen naar fabrieksinstellingen.
Draai de Eerste installatie opnieuw.

Gedeeltelijke en volledige reset naar fabrieksinstellingen via de DEF-toets binnenin het apparaat:

Waarschuwing

De onderaan beschreven procedure mag alleen door bevoegd personeel uitgevoerd worden daar dit proces vereist dat de EV Charging Station NS gevoed wordt. Werken met hoge spanning is zeer gevaarlijk en kan fataal aflopen bij onjuist gebruik.

Gedeeltelijke reset
Een gedeeltelijke reset herstelt alleen het beheerderswachtwoord en Bluetooth PIN-code, alle andere instellingen zijn beveiligd.

Open het apparaat door de steunplaat te verwijderen. Wees voorzichtig om de onderdelen met groot vermogen aan de binnenkant van het apparaat niet aan te raken. Alleen de omgeving rond de DEF-toets is veilig.
Druk op de DEF-toets (raadpleeg de afbeelding in Instellen webinterface van het EV laadstation voor de locatie) gedurende meer dan 5 seconden maar minder dan 15 seconden.
Na het loslaten van de DEF-toets begint de RGB-lichtring snel groen te knipperen om aan te geven dat de gedeeltelijke reset bezig is.
Let op dat, als het mobiele toestel met succes gekoppeld is voordat de PIN-code gereset is, het nog steeds mogelijk is verbinding te maken met het EVCS via VictronConnect zolang de koppeling niet is verbroken. Alle andere apparaten moeten gekoppeld zijn aan de standaard PIN-code, zoals beschreven in de VictronConnect Installatie, instellingen en bediening-sectie.
Als er op de webinterface ingelogd is via een browser, vóór de gedeeltelijke reset, is het beheerderswachtwoord voor die verbinding alleen van kracht tot tot er in de webinterface wordt uitlogd. Alle andere apparaten vereisen het standaard wachtwoord, gedrukt op de sticker aan de binnenkant van het apparaat, tot een nieuw wachtwoord toegewezen wordt; raadpleeg Menu toegang voor details.
Monteer de steunplaat op het apparaat en draai de schroeven vast.
Wijs een nieuw beheerderswachtwoord toe; raadpleeg Menu toegang voor details.

Volledige reset

Open het apparaat door de steunplaat te verwijderen. Wees voorzichtig om de onderdelen met groot vermogen aan de binnenkant van het apparaat niet aan te raken. Alleen de omgeving rond de DEF-toets is veilig.
Druk, voor een volledige reset, op de DEF-toets (raadpleeg de afbeelding in Instellen webinterface van het EV laadstation voor de locatie) gedurende meer dan 15 seconden tot de RGB-lichtring snel blauw begint te knipperen om aan te geven dat volledige reset bezig is, laat de toets dan los.
Monteer de steunplaat op het apparaat en draai de schroeven vast.
Draai de Eerste installatie opnieuw.

5.6. Onderhoud

Het EV Charging Station NS vereist geen bijzonder onderhoud.

Handleiding - EV Charging Station NS
