TENSIÓN Y CAPACIDAD | ||||
Modelo de batería | LFP 12,8 V/100 Ah | LFP 12,8 V/150 Ah | LFP 12,8 V/200 Ah | LFP 12,8 V/300 Ah |
Tensión nominal | 12,8 V | |||
Capacidad nominal a 25 °C* | 100 Ah | 150 Ah | 200 Ah | 300 Ah |
Potencia nominal a 25 °C* | 1280 Wh | 1920 Wh | 2560 Wh | 3840 Wh |
Pérdida de capacidad | (por 100 ciclos, a 25 °C, profundidad de descarga del 100 %): <1 % | |||
Pérdida de energía | (por 100 ciclos, a 25 °C, profundidad de descarga del 100 %): <1 % | |||
Eficiencia de ciclo completo | 92 % | |||
*Corriente de descarga ≤ 1C | ||||
VIDA ÚTIL EN CICLOS (capacidad ≥ 80 % de la nominal) | ||||
80 % de descarga | 2500 ciclos | |||
70 % de descarga | 3000 ciclos | |||
50 % de descarga | 5000 ciclos | |||
DESCARGA | ||||
Máxima corriente de descarga continua (Tasa C) | 100 A (1C) | 150 A (1C) | 200 A (1C) | 300 A (1C) |
Máxima corriente de descarga por pulsación 10 s (Tasa C) | 200 A (2C) | 300 A (2C) | 400 A (2C) | 600 A (2C) |
Tensión al final de la descarga | 11,2 V | |||
Resistencia interna | 2 mΩ | 1 mΩ | ||
CARGA | ||||
Tensión de carga | Entre 14 V y 14,2 V | |||
Tensión de flotación | 13,5 V | |||
Máxima corriente de carga continua (Tasa C) | 100 A (1C) | 150 A (1C) | 200 A (1C) | 300 A (1C) |
Máxima corriente de carga por pulsación 10 s (Tasa C) | 200 A (2C) | 225 A (1.5C) | 400 A (2C) | 450 A (1.5C) |
GENERAL | ||||
BMS | Lynx Smart BMS NG 500 A / 1000 A (embarrados M10), debe comprarse por separado | |||
Mediciones de la celda | Tensiones y temperaturas de la celda, corriente de la batería | |||
Interfaz BMS de la batería | Cable macho + hembra con conector circular M8 con comunicación digital de alta velocidad de 50 cm de longitud. Se pueden comprar por separado cables alargadores M8 en distintas longitudes entre 1 y 5 metros | |||
Función de alarma | Contacto de prealarma en BMS | |||
Bluetooth | En el BMS | |||
Máximo de baterías por BMS | 50 (384 kWh por BMS 3)) | |||
Actualizaciones de firmware de la batería | Firmware de la batería actualizado automáticamente por el BMS | |||
Reparable | Sí (la cubierta se puede retirar con los tornillos) | |||
CONDICIONES DE TRABAJO | ||||
Temperatura de trabajo | Descarga: De -20 °C a +50 °C | Carga: De +5 °C a +50 °C | |||
Temperatura de almacenamiento | De -45 °C a +70 °C | |||
Humedad (sin condensación) | Máx. 95 % | |||
Clase de protección | IP65 | |||
MONTAJE | ||||
Opciones de montaje | Correa o soportes de montaje (soportes incluidos) | |||
Puede colocarse sobre los lados | Sí 2) | |||
OTROS | ||||
Velocidad de autodescarga | ≤ 3 % al mes a 25 °C | |||
Conexión de la alimentación | M8 (piezas y tornillos de rosca) | |||

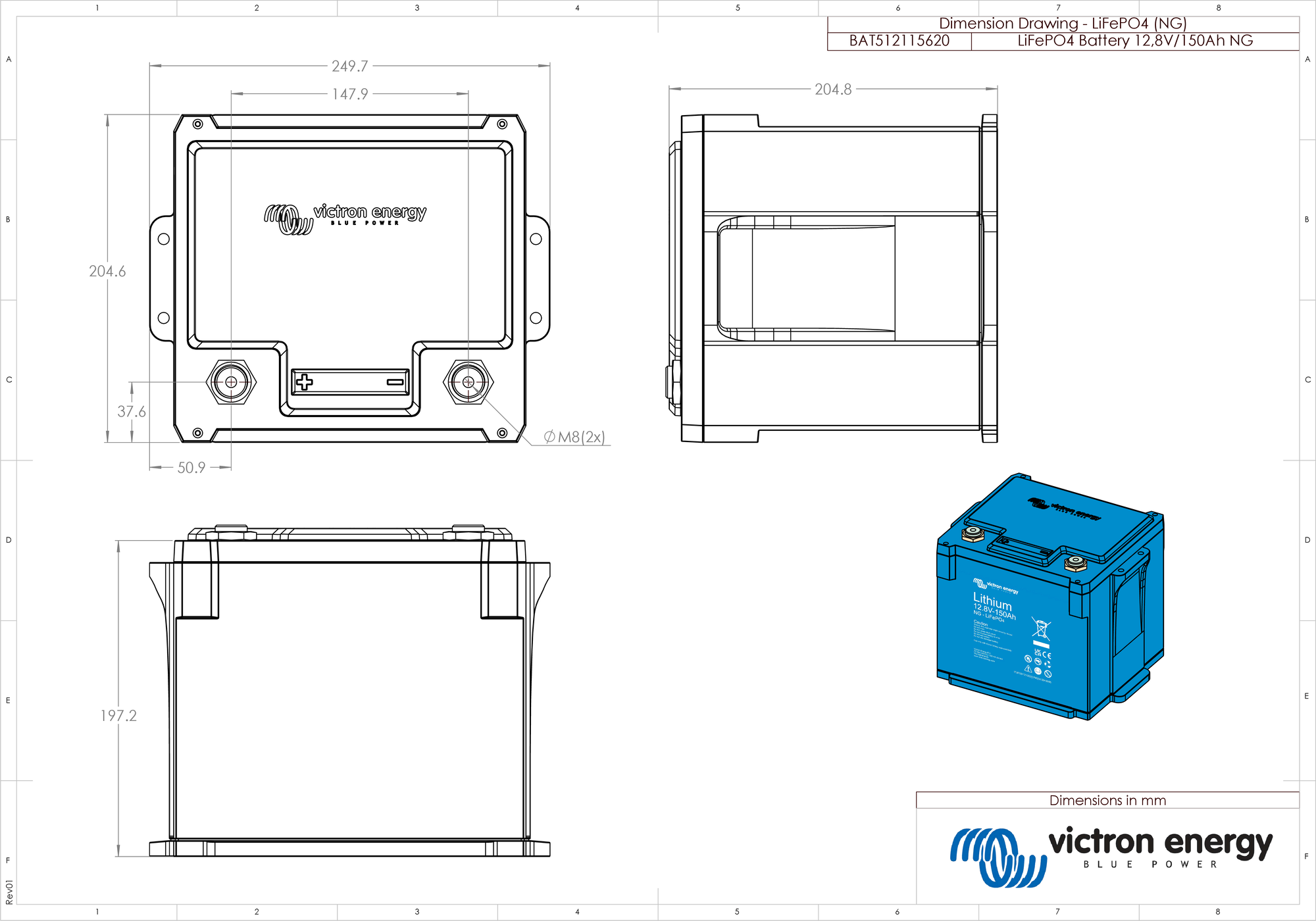

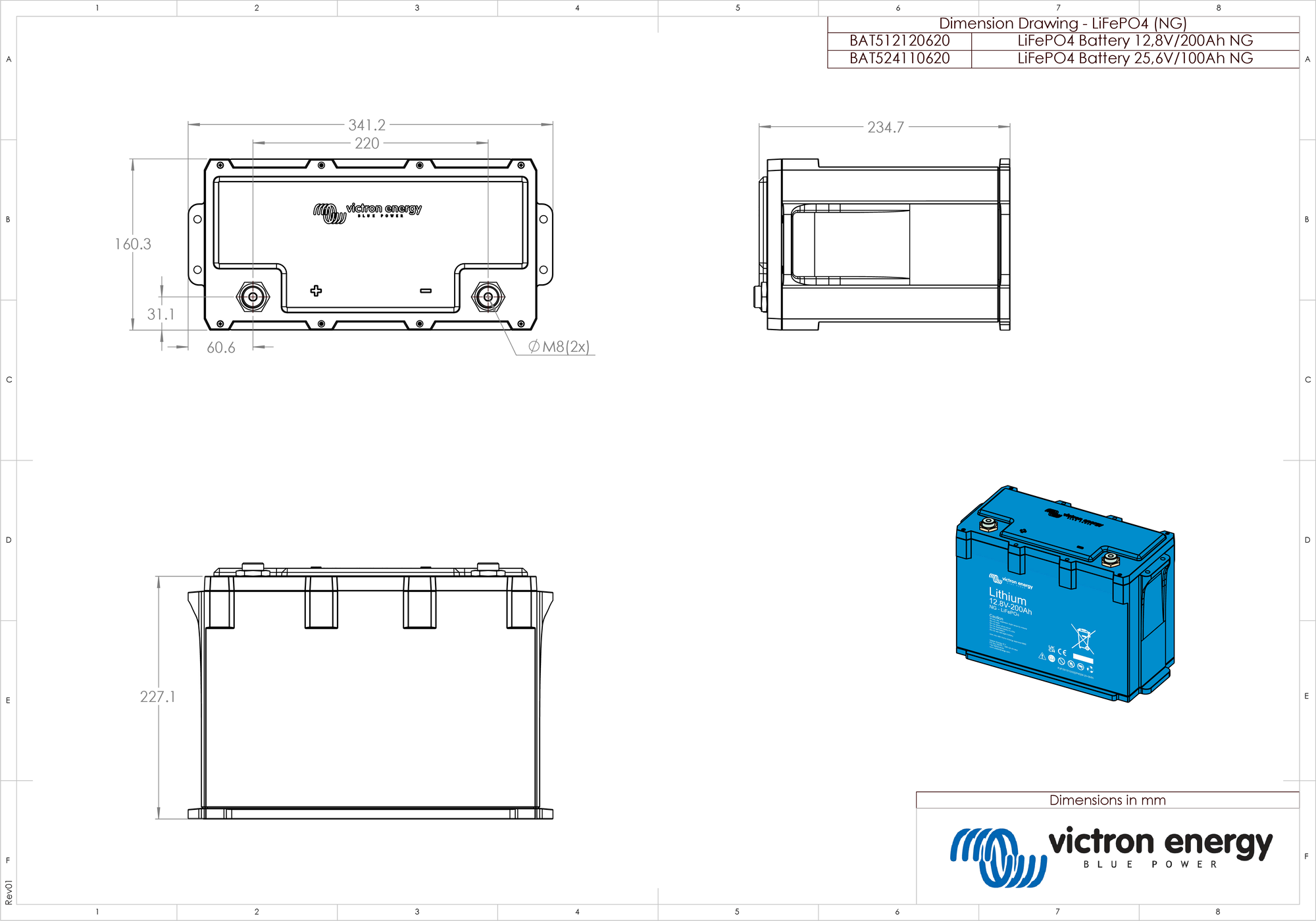

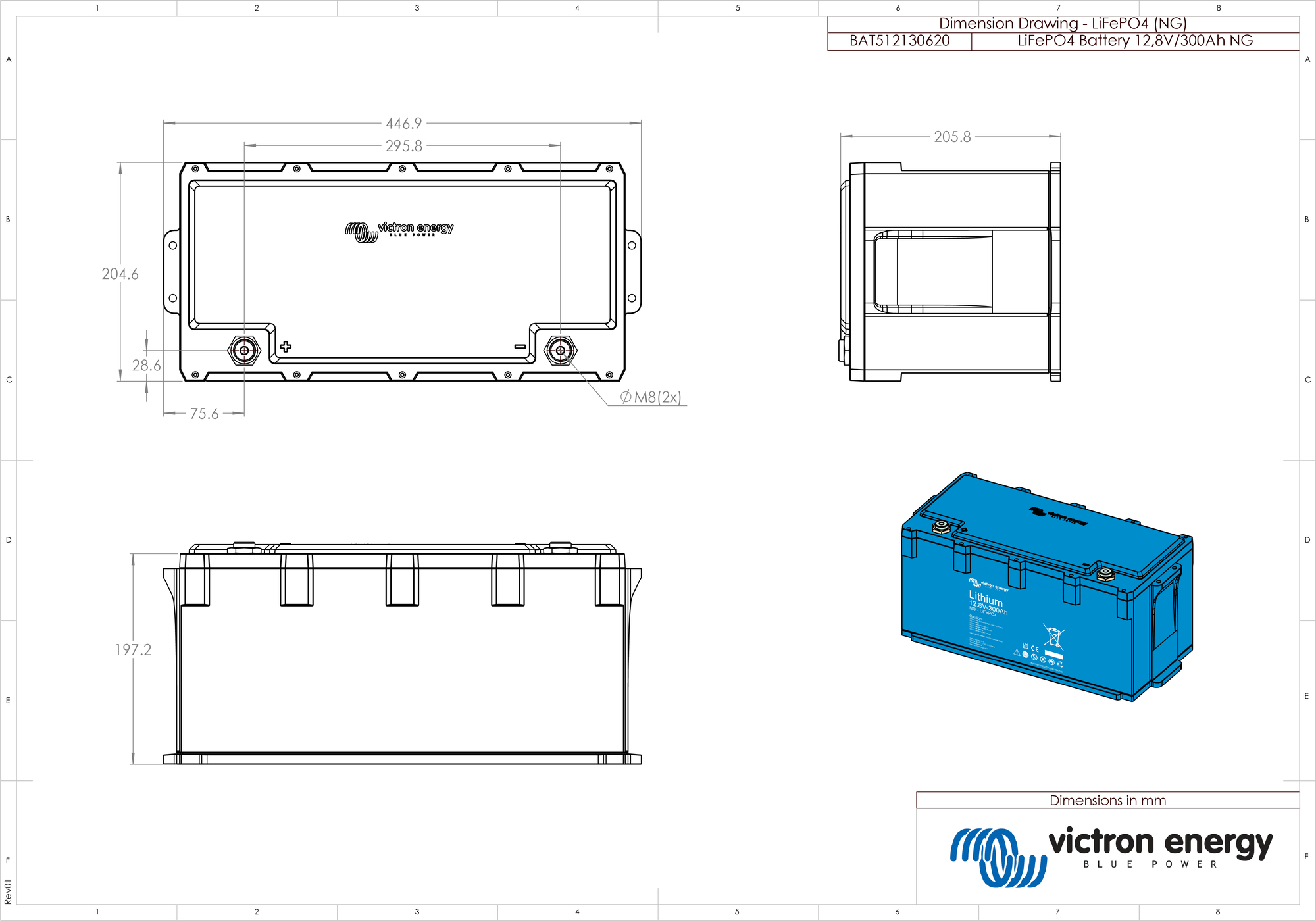

Dimensiones (al x an x p) (mm). | 235 x 197 x 160 | 205 x 250 x 205 | 235 x 341 x 160 | 206 x 447 x 205 |
Peso (est.) | 9 kg | 14 kg | 19 kg | 29 kg |
NORMAS | ||||
Seguridad | Celdas: UL1973 UL9540A IEC62619 | Celdas: UL1973 UL9540A IEC62619 (las tres están pendientes) | Celdas: UL1973 UL9540A IEC62619 | Celdas: UL1973 UL9540A IEC62619 (las tres están pendientes) |
Batería: IEC62619 (pendiente) | ||||
EMC | EN 61000-6-3, EN 61000-6-2 | |||
Automoción | ECE R10-6 (pendiente) | |||
Rendimiento | IEC 62620 (pendiente) | |||
1) Cuando está completamente cargada 2) La batería de litio puede montarse en posición vertical y sobre un lado, pero nunca con los bornes de la batería hacia abajo 3) Se pueden conectar hasta 5 BMS en paralelo. Para esto se necesita una actualización de firmware, que se espera que esté disponible en el tercer trimestre de 2024. | ||||
