8. Date tehnice
8.1. Specificații baterie
TENSIUNE ȘI CAPACITATE | ||||
Model baterie | LFP 12,8 V/100 Ah | LFP 12,8 V/150 Ah | LFP 12,8 V/200 Ah | LFP 12,8 V/300 Ah |
Tensiune nominală | 12,8 V | |||
Capacitate nominală @ 25 °C* | 100 Ah | 150 Ah | 200 Ah | 300 Ah |
Energie nominală @ 25 °C* | 1280 Wh | 1920 Wh | 2560 Wh | 3840 Wh |
Pierderi de capacitate | (la 100 cicluri, @ 25 °C, adâncimea de descărcare 100 %): <1 % | |||
Pierderi de energie | (la 100 cicluri, @ 25 °C, adâncimea de descărcare 100 %): <1 % | |||
Eficiența deplasării dus-întors | 92 % | |||
* Curent de descărcare ≤1C | ||||
DURATA DE VIAȚĂ A CICLULUI (capacitate ≥ 80 % din valoarea nominală) | ||||
80 % DoD | 2500 cicluri | |||
70 % DoD | 3000 cicluri | |||
50 % DoD | 5000 cicluri | |||
DESCĂRCARE | ||||
Curent maxim continuu de descărcare (Rata C) | 100 A (1C) | 150 A (1C) | 200 A (1C) | 300 A (1C) |
Curent de descărcare puls max. 10 s (Rata C) | 200 A (2C) | 300 A (2C) | 400 A (2C) | 600 A (2C) |
Tensiune la finalul descărcării | 11,2 V | |||
Rezistență internă | 2 mΩ | 1 mΩ | ||
ÎNCĂRCARE | ||||
Tensiune de încărcare | Între 14 V și 14,2 V | |||
Tensiune la încărcarea în regim float | 13,5 V | |||
Curent de încărcare continuu max. (Rata C) | 100 A (1C) | 150 A (1C) | 200 A (1C) | 300 A (1C) |
Curent de încărcare puls max. 10 s (Rata C) | 200 A (2C) | 225 A (1.5C) | 400 A (2C) | 450 A (1.5C) |
GENERAL | ||||
BMS | Lynx Smart BMS NG 500 A/1000 A (busbar-uri M10), trebuie achiziționat separat | |||
Măsurători celulă | Tensiuni și temperaturi celulă, curent baterie | |||
Interfață BMS baterie | Cablu masculin + feminin cu conector circular M8 cu comunicare digitală de mare viteză, lungime 50 cm Cablurile de prelungire M8 sunt disponibile separat pentru achiziționare în diferite lungimi între 1 și 5 metri | |||
Caracteristică alarmă | Contact alarmă prealabilă pe BMS | |||
Bluetooth | În BMS | |||
Max. baterii per BMS | 50 (384 kWh per BMS 3)) | |||
Actualizări firmware baterie | Firmware-ul bateriei este actualizat automat de BMS | |||
Reparații | Da (capacul poate fi demontat cu șuruburi) | |||
CONDIȚII DE FUNCȚIONARE | ||||
Temperatura de funcționare | Descărcare: -20 °C până la +50 °C | Încărcare: +5 °C până la +50 °C | |||
Temperatura de depozitare | -45 °C până la +70 °C | |||
Umiditate (fără condensare) | Max. 95 % | |||
Clasa de protecție | IP65 | |||
MONTARE | ||||
Opțiuni de montare | Curea sau suporturi de montare | |||
Pot fi așezate pe partea laterală | Da 2) | |||
ALTELE | ||||
Rată de autodescărcare | ≤ 3 % pe lună @ 25 °C | |||
Conexiuni de alimentare | M8 (inserții și știfturi filetate) | |||
Dimensiuni (î x l x a) mm | 235 x 197 x 160 | 205 x 250 x 205 | 235 x 341 x 160 | 206 x 447 x 205 |
Greutate (aprox.) | 9 kg | 14 kg | 19 kg | 29 kg |
STANDARDE | ||||
Siguranță | Celulele: UL1973 UL9540A IEC62619 | Celulele: UL1973 UL9540A IEC62619 (toate trei în așteptare) | Celulele: UL1973 UL9540A IEC62619 | Celulele: UL1973 UL9540A IEC62619 (toate trei în așteptare) |
Baterie: IEC62619 (în curs) | ||||
CEM | EN 61000-6-3, EN 61000-6-2 | |||
Auto | ECE R10-6 (în curs) | |||
Performanță | IEC 62620 (în curs) | |||
1) Când este complet încărcată 2) Bateria cu litiu poate fi montată în poziție verticală și pe o parte, dar nu cu bornele bateriei orientate în jos 3) Până la 5 BMS-es pot fi puse în paralel. Necesită o actualizare firmware așteptată în trimestrul 3 2024. | ||||

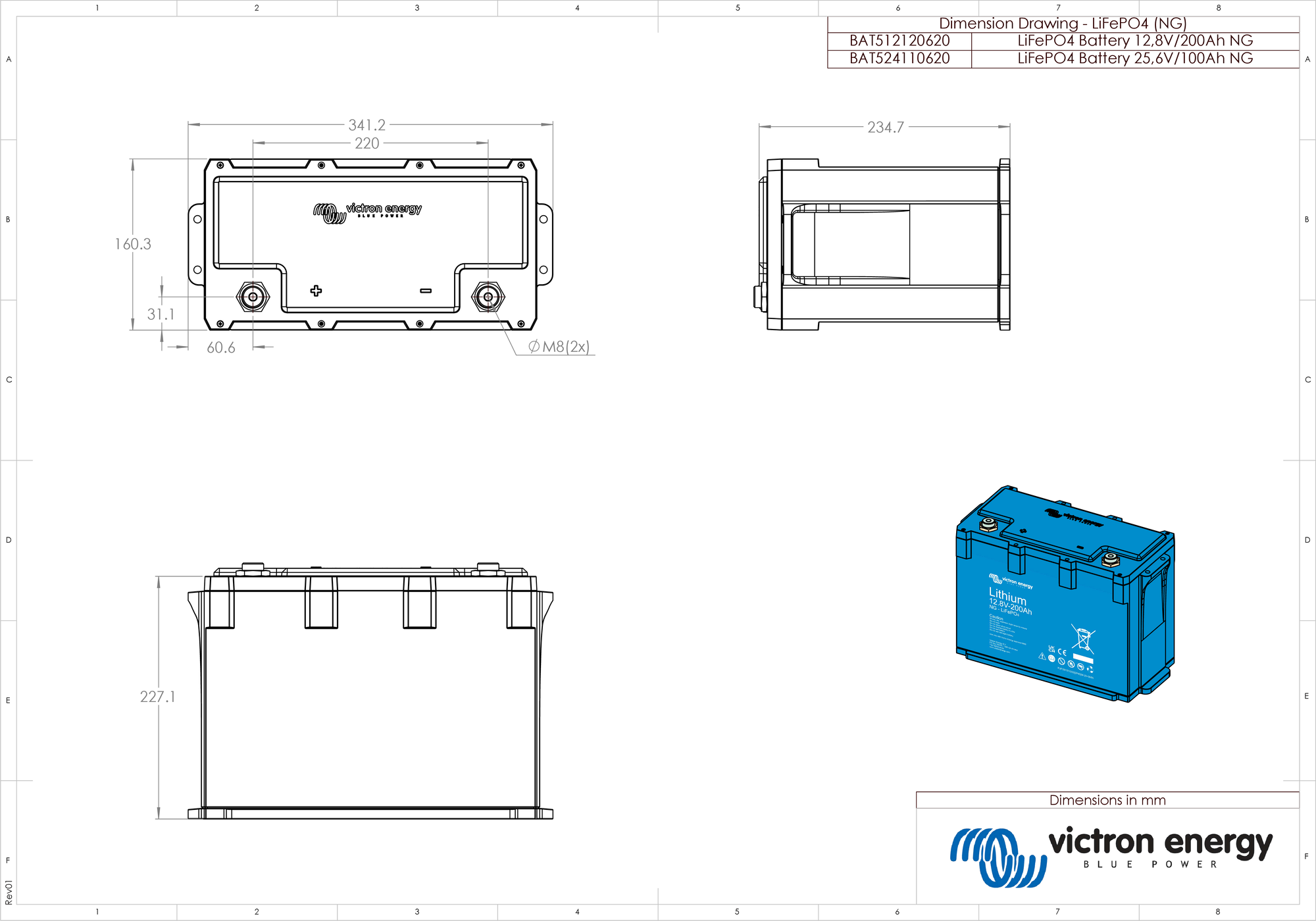

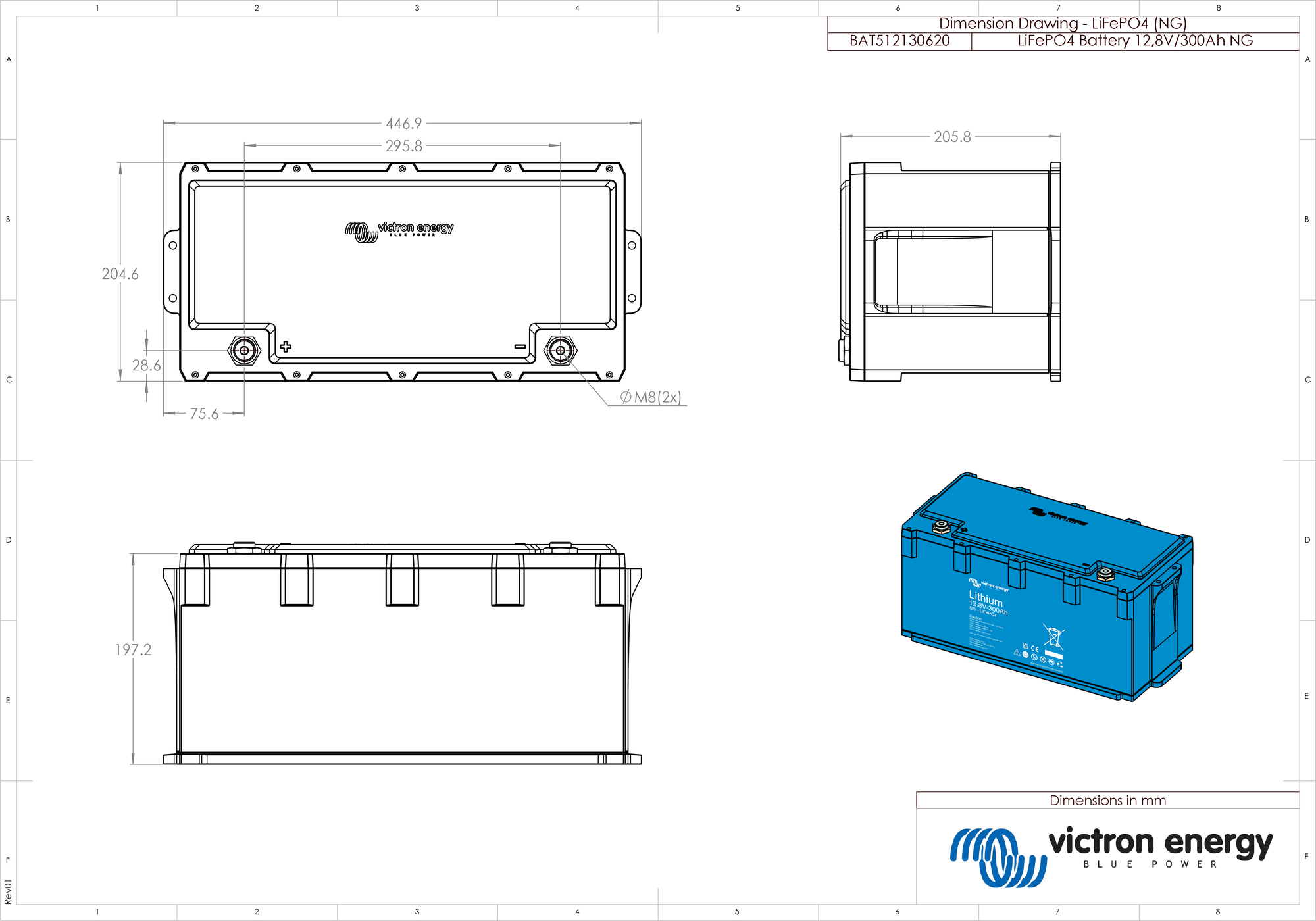

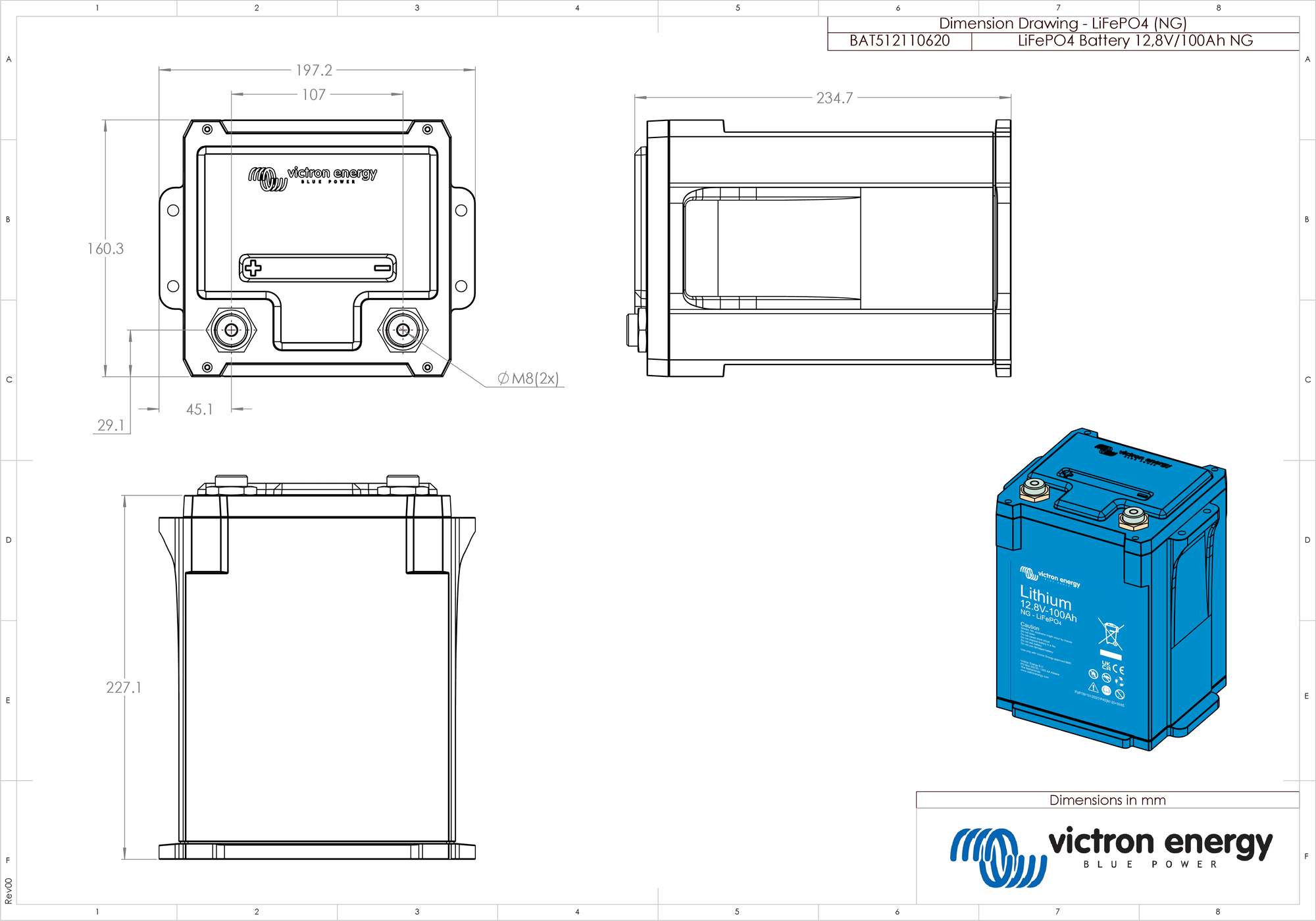

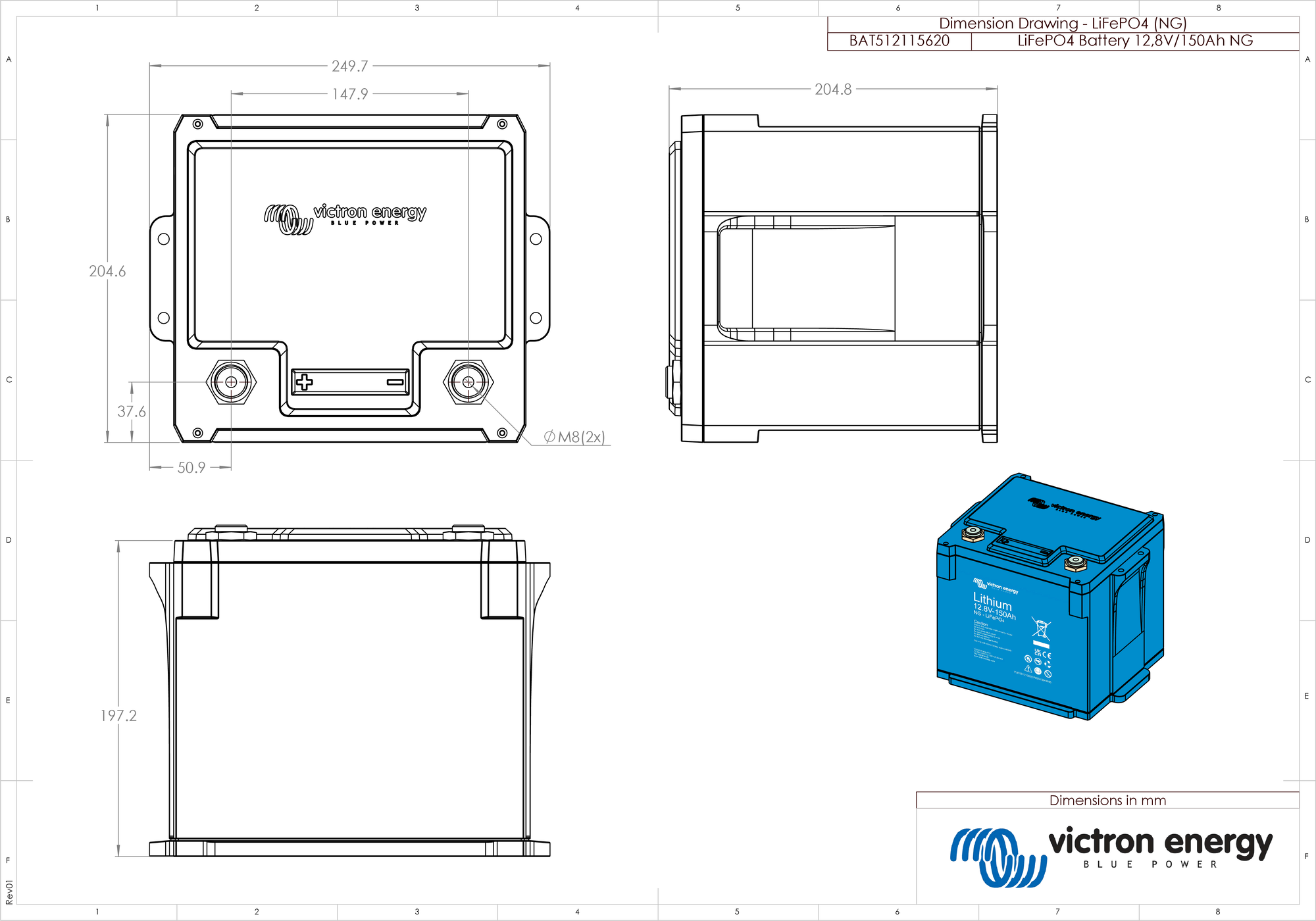

8.2. Dimensiuni carcasă
