9. Spécifications techniques
9.1. Spécifications 150/70, 150/85 et 150/100
150/70 | 150/857 | 150/1007 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Tension de batterie | 12/24/48 V7 sélection automatique, 36 V : sélection manuelle | ||||||||||||
Courant de batterie maximal 1a,b | 70 A | 85 A | 100 A | ||||||||||
Puissance PV nominale, 12 V 1a,b | 1000 W | 1200 W | 1450 W | ||||||||||
Puissance PV nominale, 24 V 1a,b | 2000 W | 2400 W | 2900 W | ||||||||||
Puissance PV nominale, 36 V 1a,b | 3000 W | 3600 W | 4350 W | ||||||||||
Puissance PV nominale, 48 V 1a,b | 4000 W | 4900 W | 5800 W | ||||||||||
Courant de court-circuit PV max. 2,3 | 50 A | 70 A | |||||||||||
Tension PV maximale en circuit ouvert | 150 V, maximum absolu dans les conditions les plus froides 145 V, maximum pour le démarrage et le fonctionnement | ||||||||||||
Efficacité de crête | 98 % | ||||||||||||
Autoconsommation | 12 V : moins de 35 mA / 48 V : moins de 20 mA | ||||||||||||
Tension de charge « d’absorption » | Configuration par défaut : 14,4 V / 28,8 V / 57,6 V (réglable) | ||||||||||||
Tension de charge « Float » | Configuration par défaut : 13,8 V / 27,6 V / 55,2 V (réglable) | ||||||||||||
Tension de charge « d'égalisation » 4 | Configuration par défaut : 16,2 V / 32,4 V / 64,8 V (réglable) | ||||||||||||
Algorithme de charge | Algorithme adaptatif à étapes multiples (huit algorithmes préprogrammés) ou algorithme défini par l'utilisateur | ||||||||||||
Compensation de température | -16 mV/°C / -32 mV/°C / -48 mV/°C / -64 mV/°C | ||||||||||||
Protection | Polarité inversée PV / Court-circuit de sortie / Surchauffe | ||||||||||||
Température d’exploitation | -30 à +60 °C (puissance nominale en sortie jusqu'à 40 °C) | ||||||||||||
Humidité | 95 %, sans condensation | ||||||||||||
Altitude maximale | 5 000 m (sortie nominale complète jusqu'à 2 000 m) | ||||||||||||
Conditions environnementales | Intérieur, sans climatisation | ||||||||||||
Niveau de pollution | PD3 | ||||||||||||
Communication de données | Ports VE.Can 5 Port VE.Direct 5 Bluetooth, à travers l’application VictronConnect | ||||||||||||
On/off à distance. | Oui, borne à deux pôles | ||||||||||||
Relais programmable | DPST Puissance nominale CA : 4 A jusqu’à 240 VCA / Puissance nominale CC : 4 A jusqu'à 35 VCC, 1 A jusqu'à 60 VCC | ||||||||||||
Fonctionnement en parallèle | Oui, fonctionnement en parallèle synchronisé à travers le VE.Can (25 unités maxi.) ou le Bluetooth (10 unités maxi.). | ||||||||||||
BOÎTIER | |||||||||||||
Couleur | Bleu (RAL 5012) | ||||||||||||
Bornes PV | Modèles Tr : 35 mm² / AWG2 Modèles MC4 : 2 paires de connecteurs MC4 3,6 | Modèles Tr : 35 mm² / AWG2 Modèles MC4 : 3 paires de connecteurs MC4 3,6 | |||||||||||
Bornes de batterie | 35 mm² / AWG2 | ||||||||||||
Degré de protection | IP43 (composants électroniques), IP22 (zone de connexion) | ||||||||||||
Poids | 3 kg | 4,5 kg | |||||||||||

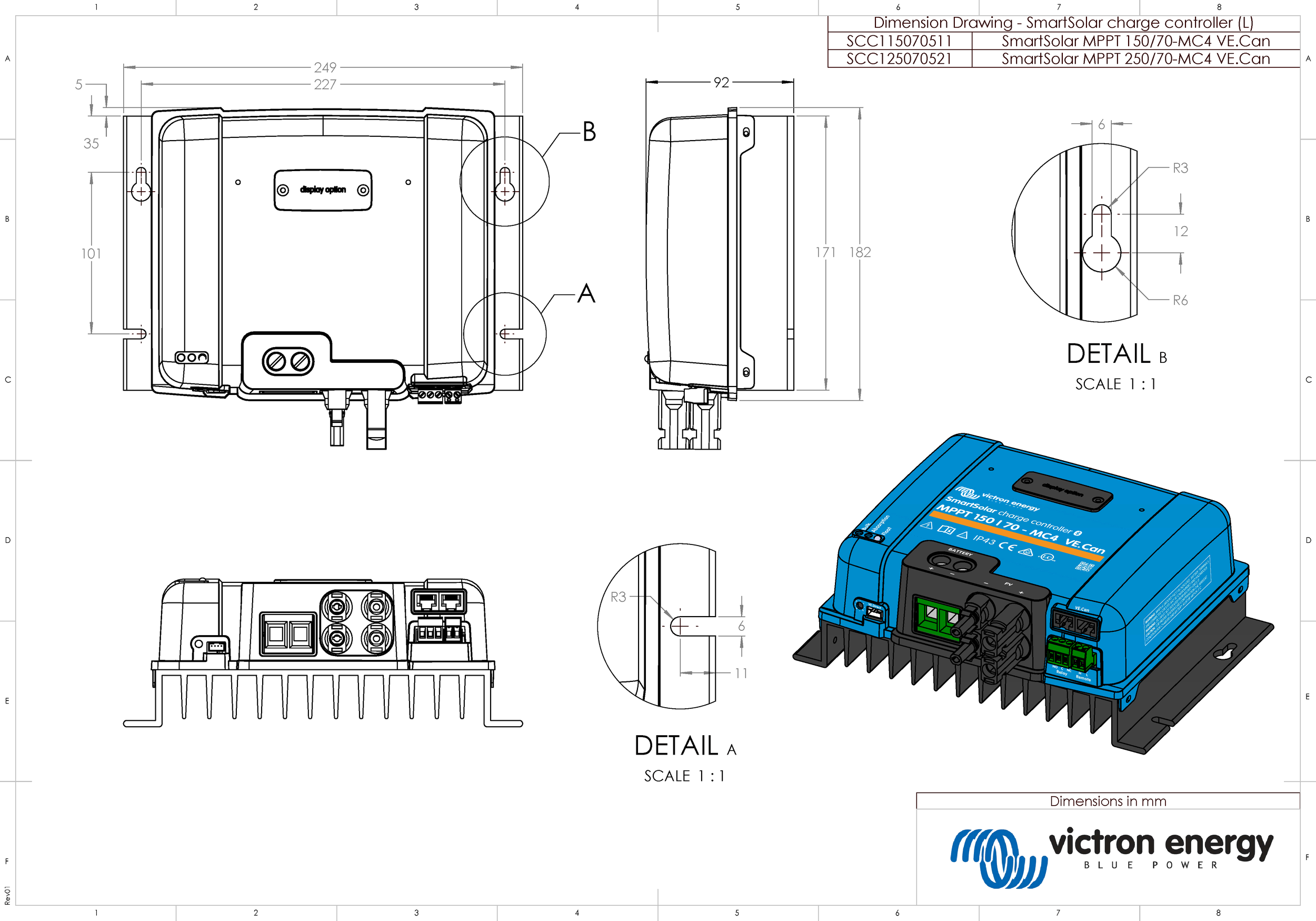

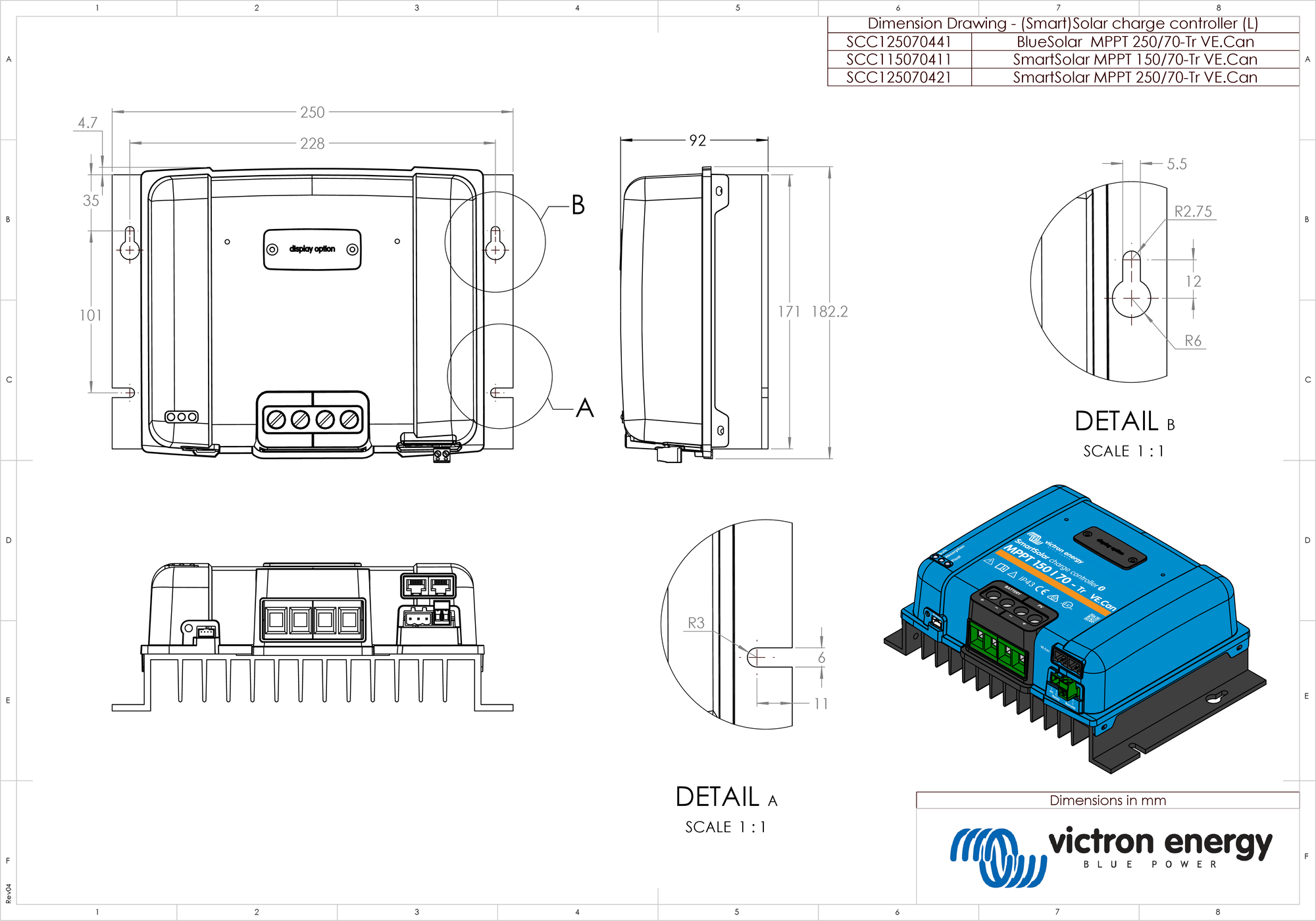

Dimensions (h x l x p) | Modèles Tr : 185 x 250 x 95 mm Modèles MC4 : 215 x 250 x 95 mm | Modèles Tr : 216 x 295 x 103mm Modèles MC4 : 246 x 295 x 103mm | |||||||||||
NORMES | |||||||||||||
Sécurité | EN/IEC 62109-1, UL 1741, CSA C22.2 | ||||||||||||
1a) Le chargeur solaire limitera la puissance d'entrée si davantage de puissance PV est connectée. 1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur puisse démarrer. Ensuite, la tension PV minimale est de Vbat + 1 V. 2) Un courant de court-circuit supérieur pourrait endommager le chargeur solaire en cas de polarité inversée du parc PV. 3) Le courant maximal par connecteur MC4 est de 30 A. 4) Égalisation désactivée par défaut. 5) Pour plus d’informations sur la communication des données, consultez la fiche sur la communication des données dans la section Informations techniques de notre site web. Pour les spécifications VE.Can, voir le chapitre Ports VE.Can. 6) Modèles MC4 : plusieurs paires de séparateurs peuvent être nécessaires pour mettre en parallèle les séries de panneaux solaires. Les connecteurs MC4 sont raccordés en parallèle en interne à un seul localisateur MPPT. 7) Notez que la liste des références ci-dessous ne concerne que le modèle 12/24 V. Pas le 36/48 V. Et même si VictronConnect permet de sélectionner 36 ou 48 V, ils ne doivent tout de même pas être vendus ou utilisés comme tels. Conformément aux étiquettes sur l’unité qui indiquent 12/24 V seulement.
|
9.2. Spécifications 250/70, 250/85 et 250/100
250/70 | 250/85 | 250/100 | |
---|---|---|---|
Tension de batterie | 12/24/48 V Sélection automatique ; 36 V : sélection manuelle | ||
Courant de batterie maximal 1a,b | 70 A | 85 A | 100 A |
Puissance PV nominale, 12 V 1a,b | 1000 W | 1200 W | 1450 W |
Puissance PV nominale, 24 V 1a,b | 2000 W | 2400 W | 2900 W |
Puissance PV nominale, 36 V 1a,b | 3000 W | 3600 W | 4350 W |
Puissance PV nominale, 48 V 1a,b | 4000 W | 4900 W | 5800 W |
Courant de court-circuit PV max. 2,3 | 35 A | 70 A | |
Tension PV maximale en circuit ouvert | 250 V, maximum absolu dans les conditions les plus froides 245 V, maximum pour le démarrage et le fonctionnement | ||
Efficacité de crête | 99 % | ||
Autoconsommation | 12 V : moins de 35 mA / 48 V : moins de 20 mA | ||
Tension de charge « d’absorption » | Configuration par défaut : 14,4 V / 28,8 V / 57,6 V (réglable) | ||
Tension de charge « Float » | Configuration par défaut : 13,8 V / 27,6 V / 55,2 V (réglable) | ||
Tension de charge « d'égalisation » 4 | Configuration par défaut : 16,2 V / 32,4 V / 64,8 V (réglable) | ||
Algorithme de charge | Algorithme adaptatif à étapes multiples (huit algorithmes préprogrammés) ou algorithme défini par l'utilisateur | ||
Compensation de température | -16 mV/°C / -32 mV/°C / -48 mV/°C / -64 mV/°C | ||
Protection | Polarité inversée PV / Court-circuit de sortie / Surchauffe | ||
Température d’exploitation | -30 à +60 °C (puissance nominale en sortie jusqu'à 40 °C) | ||
Humidité | 95 %, sans condensation | ||
Altitude maximale | 5 000 m (sortie nominale complète jusqu'à 2 000 m) | ||
Conditions environnementales | Intérieur, sans climatisation | ||
Niveau de pollution | PD3 | ||
Communication de données | Ports VE.Can 5 Port VE.Direct 5 Bluetooth, à travers l’application VictronConnect | ||
On/off à distance. | Oui, borne à deux pôles | ||
Relais programmable | DPST Puissance nominale CA : 4 A jusqu’à 240 VCA / Puissance nominale CC : 4 A jusqu'à 35 VCC, 1 A jusqu'à 60 VCC | ||
Fonctionnement en parallèle | Oui, fonctionnement en parallèle synchronisé à travers le VE.Can (25 unités maxi.) ou le Bluetooth (10 unités maxi.). | ||
BOÎTIER | |||
Couleur | Bleu (RAL 5012) | ||
Bornes PV | Modèles Tr : 35 mm² / AWG2 Modèles MC4 : 2 paires de connecteurs MC4 3,6 | Modèles Tr : 35 mm² / AWG2 Modèles MC4 : 3 paires de connecteurs MC4 3,6 | |
Bornes de batterie | 35 mm² / AWG2 | ||
Degré de protection | IP43 (composants électroniques), IP22 (zone de connexion) | ||
Poids | 3 kg | 4,5 kg | |

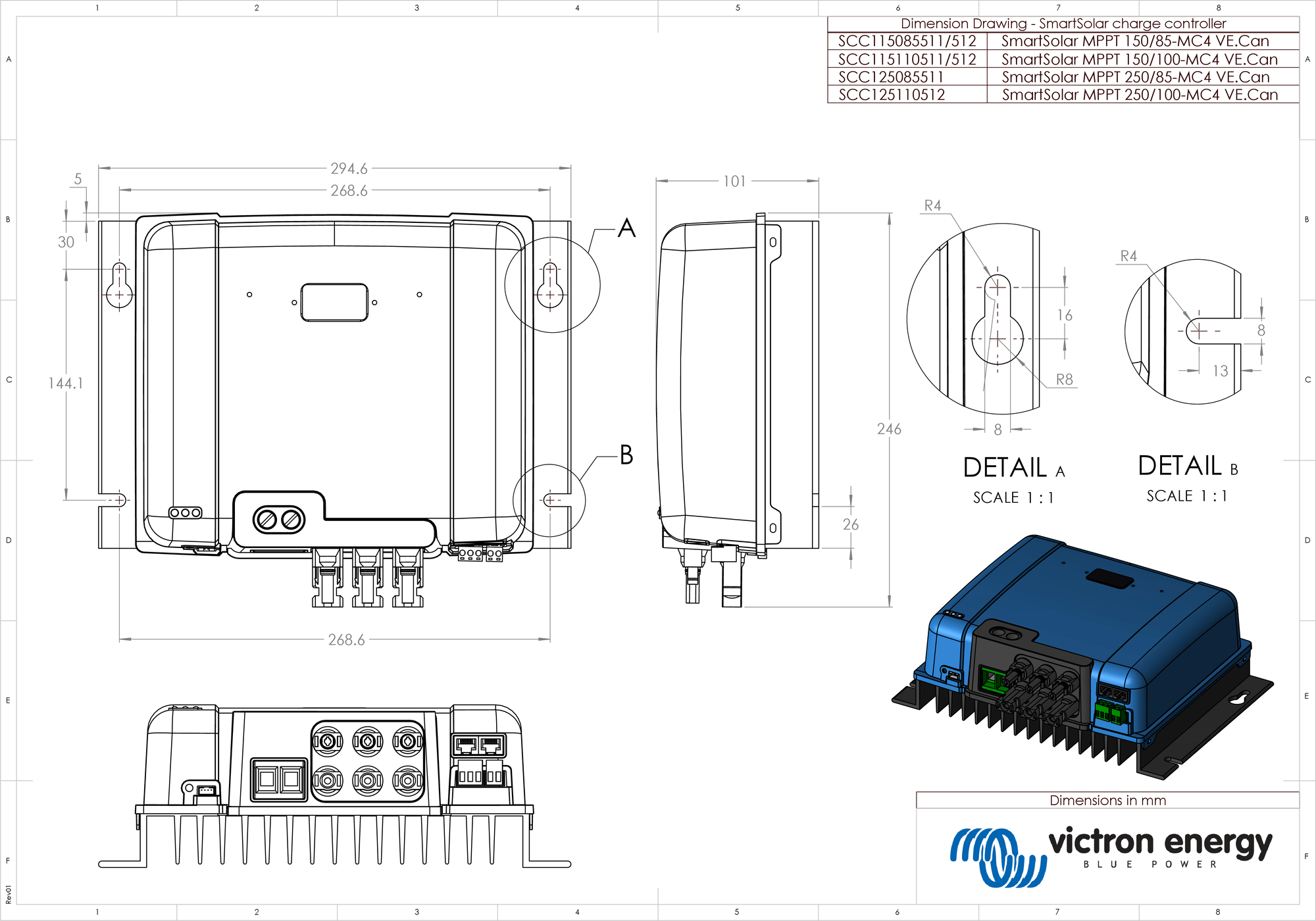

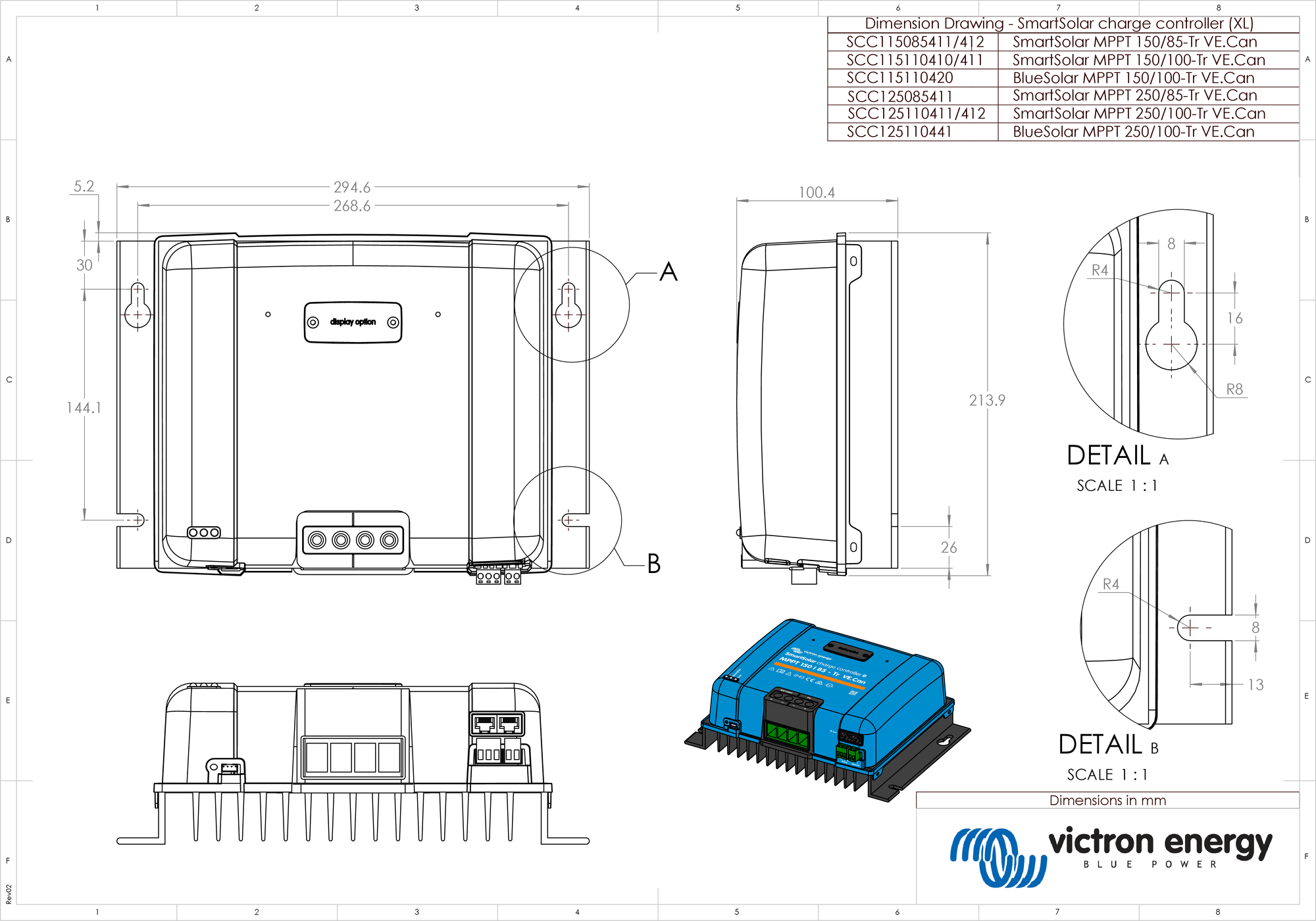

Dimensions (h x l x p) | Modèles Tr : 185 x 250 x 95 mm Modèles MC4 : 215 x 250 x 95 mm | Modèles Tr : 216 x 295 x 103mm Modèles MC4 : 246 x 295 x 103mm | |
NORMES | |||
Sécurité | EN/IEC 62109-1, UL 1741, CSA C22.2 | ||
1a) Le chargeur solaire limitera la puissance d'entrée si davantage de puissance PV est connectée. 1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur puisse démarrer. Ensuite, la tension PV minimale est de Vbat + 1 V. 2) Un courant de court-circuit supérieur pourrait endommager le chargeur solaire en cas de polarité inversée du parc PV. 3) Le courant maximal par connecteur MC4 est de 30 A. 4) Égalisation désactivée par défaut. 5) Pour plus d'informations sur la communication des données, consultez la fiche sur la communication des données dans la section Informations techniques de notre site web. Pour les spécifications VE.Can, voir le chapitre Ports VE.Can. 6) Modèles MC4 : plusieurs paires de séparateurs peuvent être nécessaires pour mettre en parallèle les séries de panneaux solaires. Les connecteurs MC4 sont raccordés en parallèle en interne à un seul localisateur MPPT. |
