8. Sorun Giderme
Güneş enerjili şarj cihazının öngörülemeyen herhangi bir davranışı için bu bölüme bakın. Sorun giderme sırasında burada listelenen genel sorunları gözden geçirerek başlayın.
Problem devam ediyorsa veya teknik destek gerekiyorsa, Victron Energy bayisi veya distribütörü olan satın alım noktanızla iletişime geçin. Kime ulaşacağınızdan emin değilseniz veya satın alım noktanızı bilmiyorsanız yardım için Victron Energy Desteği web sayfasını ziyaret edin.
8.1. Güneş enerjili şarj cihazı hasarlı
Sorun gidermeye devam etmeden önce, güneş enerjili şarj cihazını gözle görülebilir hasarlara karşı denetlemek önemlidir. Lütfen, güneş enerjili şarj cihazı hasarının genellikle garanti kapsamında olmadığını unutmayın.
Bu ön görsel denetimi gerçekleştirerek, güneş enerjili şarj cihazının işlevselliğini etkileyebilecek herhangi bir gözle görülebilir hasarı tanımlayabilirsiniz:
Görsel denetim | |
|---|---|
Adım 1 | Güneş enerjili şarj cihazını, muhafaza veya elektrik terminallerinde herhangi bir mekanik hasar belirtisine karşı inceleyin. Lütfen, bu tür hasarın garanti kapsamında olmadığına dikkat edin. |
Adım 2 | Yanma ve erime belirtilerine karşı güneş enerjili şarj cihazının elektrik terminallerini denetleyin. Bu tür hasar genellikle gevşek elektrik bağlantıları, rijit özlü tellerin kullanımı veya MC4 terminali akım değerlerinin geçilmesinden kaynaklanır. Lütfen, bu hasarın garanti kapsamında olmadığına dikkat edin. Daha fazla bilgi edinmek için PV bağlantıları yanmış veya erimiş bölümüne bakın. |
Adım 3 | Güneş enerjili şarj cihazında, özellikle de elektrik bağlantısı alanı etrafında, su hasarı veya korozyon belirtilerine bakın. Bu tür hasarın garanti kapsamına girmediğini unutmayın. |
8.2. Güneş enerjili şarj cihazı yanıt vermiyor.
Güneş enerjili şarj cihazı yanıt vermiyorsa bu, LED’lerin hiçbirinin yanmayacağı veya yanıp sönmeyeceği, şarj etkinliği olmadığı ve Bluetooth veya VE.Direct bağlantı noktası aracılığıyla VictronConnect uygulamasıyla iletişim sağlayamadığı anlamına gelmektedir.
Aksi durumda, güneş enerjili şarj cihazı aktifse, LED’lerin ya yandığını ya da yanıp söndüğünü fark edersiniz ve Bluetooth veya VE.Direct bağlantı noktası aracılığıyla VictronConnect uygulaması ile başarılı şekilde iletişim kurabilir.
Güneş enerjili şarj cihazı akü, PV beslemesi veya ikisinden güç aldığı anda etkinleşir. Güneş enerjili şarj cihazında açma/kapama anahtarı bulunmadığını unutmayın.
Sorun gidermek için aşağıdaki prosedürü kullanarak güneş enerjili şarj cihazının ya akü ya da PV’den güç aldığını doğrulayın.
Yanıt vermeyen güneş enerjili şarj cihazı sorun giderme prosedürü | ||
|---|---|---|
Adım 1 | Bir multimetreyi DC gerilimi moduna ayarlayın. | |
Adım 2 |
UyarıUYARI: Belirli güneş enerjili şarj cihazı modellerinde 250 Vdc değerine kadar PV gerilimi olabilir. 50 V'u aşan gerilimler, genellikle tehlikeli kabul edilir. Yalnızca vasıflı bir teknisyen tehlikeli gerilimlere müdahale etmelidir. | |
Adım 3 | Akü veya PV gerilimi, minimum gerilimden düşükse aşağıdakileri kontrol edin:
| |
Adım 4 | Yeterli akü veya PV gerilimini doğruladıktan sonra bile güneş enerjili şarj cihazı yanıtsız kalıyorsa güneş enerjili şarj cihazının arızalı olduğunu göz önünde bulundurun. | |
8.3. Güneş enerjili şarj cihazı kapalı
Güneş enerjili şarj cihazı kapalıyken VictronConnect uygulaması bunu durum ekranında gösterir. Açıklama ve muhtemel çözümlerin bulunduğu bir açılır pencere için “Şarj cihazım neden kapalı?” metnine tıklayın.
PV gücü yeterli değil. PV gerilimi çok düşük alt bölümüne bakın.
Ayarlar, harici bir ekranda düzenleniyor. Ayarların harici bir ekranda düzenlenmesi. alt bölümüne bakın.
Şarj cihazı ayarlarda devre dışı. Ayarlarda devre dışı bırakılmıştır alt bölümüne bakın.
Şarj cihazı uzaktan veya BMS tarafından devre dışı bırakıldı. Uzaktan veya BMS tarafından devre dışı bırakılmıştır alt bölümüne bakın.
Düşük lityum aküsü sıcaklığı. Düşük lityum aküsü sıcaklığı alt bölümüne bakın.
 |
VictronConnect uygulaması - Şarj cihazı neden kapalı?
8.3.1. PV gerilimi çok düşük
Güneş enerjili şarj cihazı, PV gerilimi akü geriliminden 5 V daha yüksek olduğunda şarj etmeye başlar. PV gerilimi akü geriliminden 1 V yüksekte kalırsa şarj işlemi devam eder.
Güneş enerjili şarj cihazının şarj etmeme nedeni düşük PV gerilimiyse aşağıdaki prosedürü kullanın.
PV ve akü gerilimi kontrolü | ||
|---|---|---|
Adım 1 | Akü ve PV gerilimini kontrol etmek için VictronConnect uygulamasını, güneş enerjili şarj cihazının ekranını veya GX cihazını kullanın.
| |

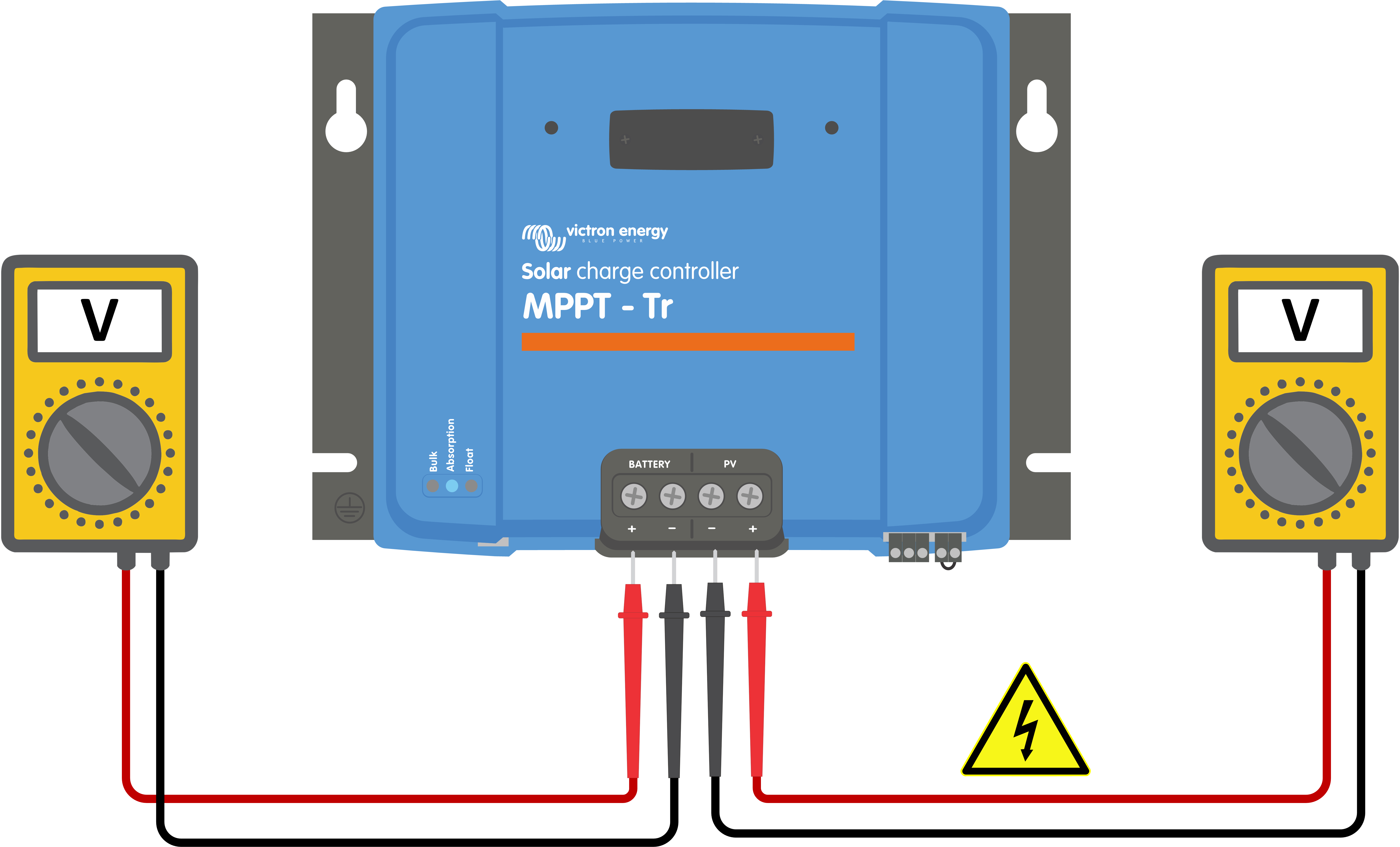

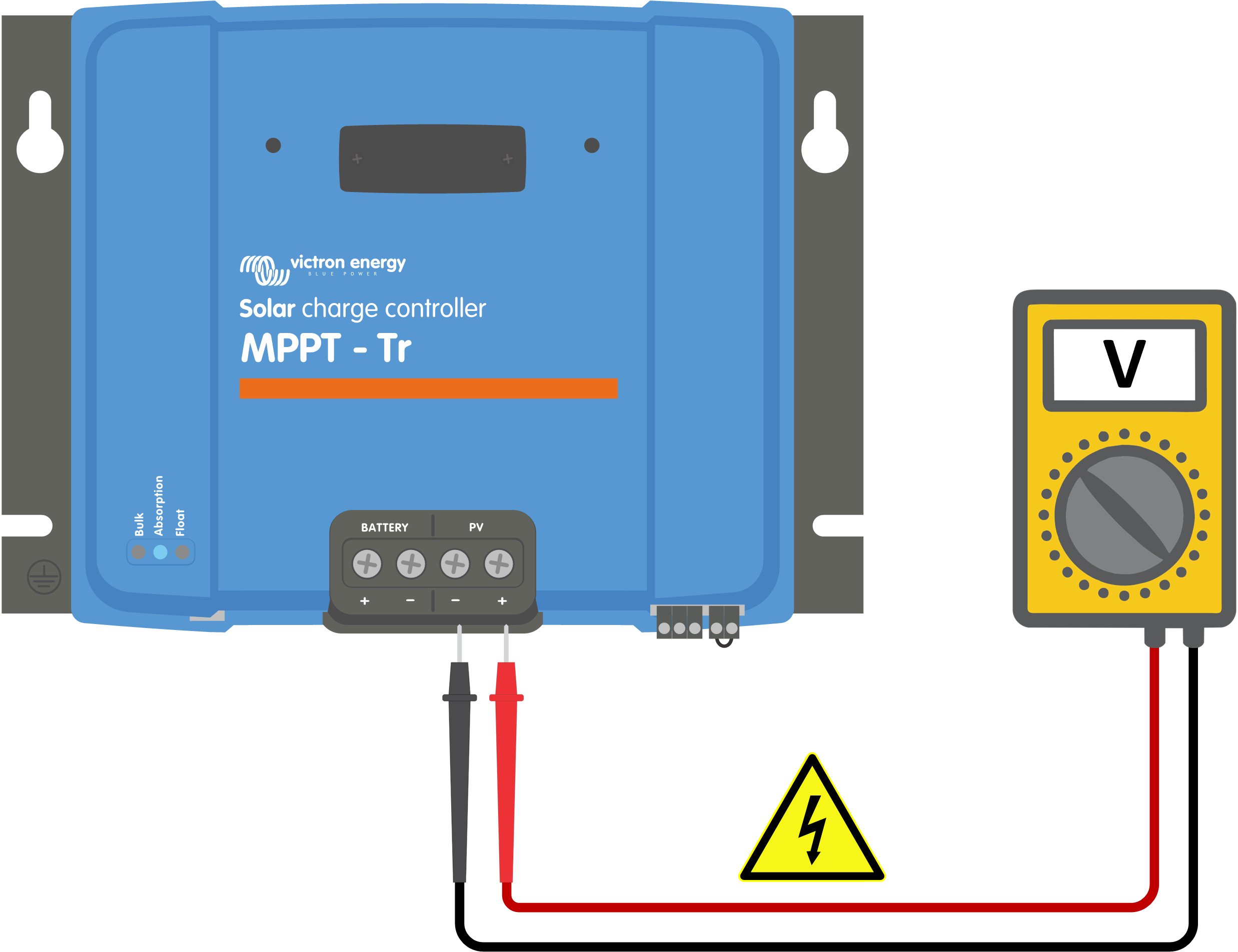

Adım 2 | Yukarıdaki adım mümkün değilse, akü ve PV gerilimlerini güneş enerjili şarj cihazı terminallerinde ölçmek için DC modunda bir multimetre kullanın.
UyarıUYARI: Belirli güneş enerjili şarj cihazı modellerinde 250 Vdc değerine kadar PV gerilimi olabilir. 50 V'u aşan gerilimler, genellikle tehlikeli kabul edilir. Yalnızca vasıflı bir teknisyen tehlikeli gerilimlere müdahale etmelidir. | |
Adım 3 | Her iki gerilimi karşılaştırın. Şarjın başlaması için PV geriliminin akü geriliminden 5 V daha yüksek olması gerektiğini unutmayın. | |
Güneş ışınımlarının güneş enerjisi panellerine yeterli erişememesi:
Vaktin gece olması.
Bulutlu veya kötü hava koşullarının olması.
Yakındaki nesnelerden gölge oluşması. Daha fazla bilgi için gölgelenme hakkında blog hikayesi yazısına bakın.
Paneller kirli.
Mevsimsel farklar. Güneş açısı kışın daha düşüktür.
Paneller yanlış panel yönüne veya eğimine sahip.
Bir güneş enerjisi paneli veya güneş enerjisi paneli kablolamasında sorunlar var:
Bir panelde (veya birden fazla panelde) mekanik veya elektriksel bir sorun var.
Gevşek kablolar, gevşek bağlantılar veya yanlış kıvrılmış MC4 konektörleri gibi kablolama sorunları.
Yanmış sigortalar.
Açık veya arızalı devre kesiciler.
Ayırıcılarda veya birleştiricilerde yaşanan sorunlar veya bunların doğru kullanılmaması.
Yanlış PV paneli tasarımı veya yapılandırılması:
PV paneli yanlış yapılandırılmış. Örneğin, bir seri dizisinde yetersiz sayıda panel bulunmaktadır.
Ters PV polaritesi:
Pozitif ve negatif PV kabloları, güneş enerjili şarj cihazına bağlanırken yanlışlıkla değiştirilmiştir. Daha fazla bilgi edinmek için Ters akü polaritesi bölümüne bakın.
8.3.2. Ayarların harici bir ekranda düzenlenmesi.
Bir MPPT Kontrol Birimi harici ekranı, yapılandırma değişiklikleri yapmak için kullanılırken şarj işlemi devre dışı bırakılır. Ve bir SmartSolar Kontrol Birimi ekranı kullanılırken de aynı durum yaşanır.
Ekranda ayarlar menüsü kapatıldığında şarj işlemi devam eder.
8.3.3. Ayarlarda devre dışı bırakılmıştır
Şarj cihazı, ayarlarda devre dışı bırakılmıştır.
Şarj cihazının etkinleştirildiğinden emin olmak için VictronConnect uygulaması akü ayarları sayfasını kontrol edin.
 |
VictronConnect uygulamasında şarj cihazını etkinleştirme/devre dışı bırakma ayarı
8.3.4. Uzaktan veya BMS tarafından devre dışı bırakılmıştır
Şarj cihazı uzaktan açma/kapama terminali veya VE.Direct bağlantı noktası aracılığıyla kapatılmıştır.
Harici bir BMS ile lityum akülerin bulunduğu sistemlerde, güneş enerjili şarj cihazının, gerekli oldukça, açılıp kapanmasını normal olduğunu unutmayın. Bu durum, BMS’in dolu aküler veya düşük sıcaklıklar (-5 °C’den düşük) nedeniyle şarj cihazını kapattığı zaman yaşanır. Aküler deşarj olduğunda veya ısındığında şarj işlemi otomatik olarak devam eder.
Güneş enerjili şarj cihazı beklenmedik bir şekilde kapandıysa, aşağıdakileri kontrol edin:
Uzaktan açma/kapama terminalinin kontrolü | |||
|---|---|---|---|
Genellikle, güneş enerjili şarj cihazının doğru işlev gösterebilmesi için hem uzaktan konektör hem de kablo devresinin mevcut olması gereklidir. Daha gelişmiş sistemlerde, uzaktan açma kapama terminali, harici kontrol için bir anahtar, röle veya akü BMS sistemi gibi harici bir cihaza bağlı olabilir. | |||
Adım 1 | Kablo devreli konektör bloğunun mevcut olduğunu doğrulayın. |

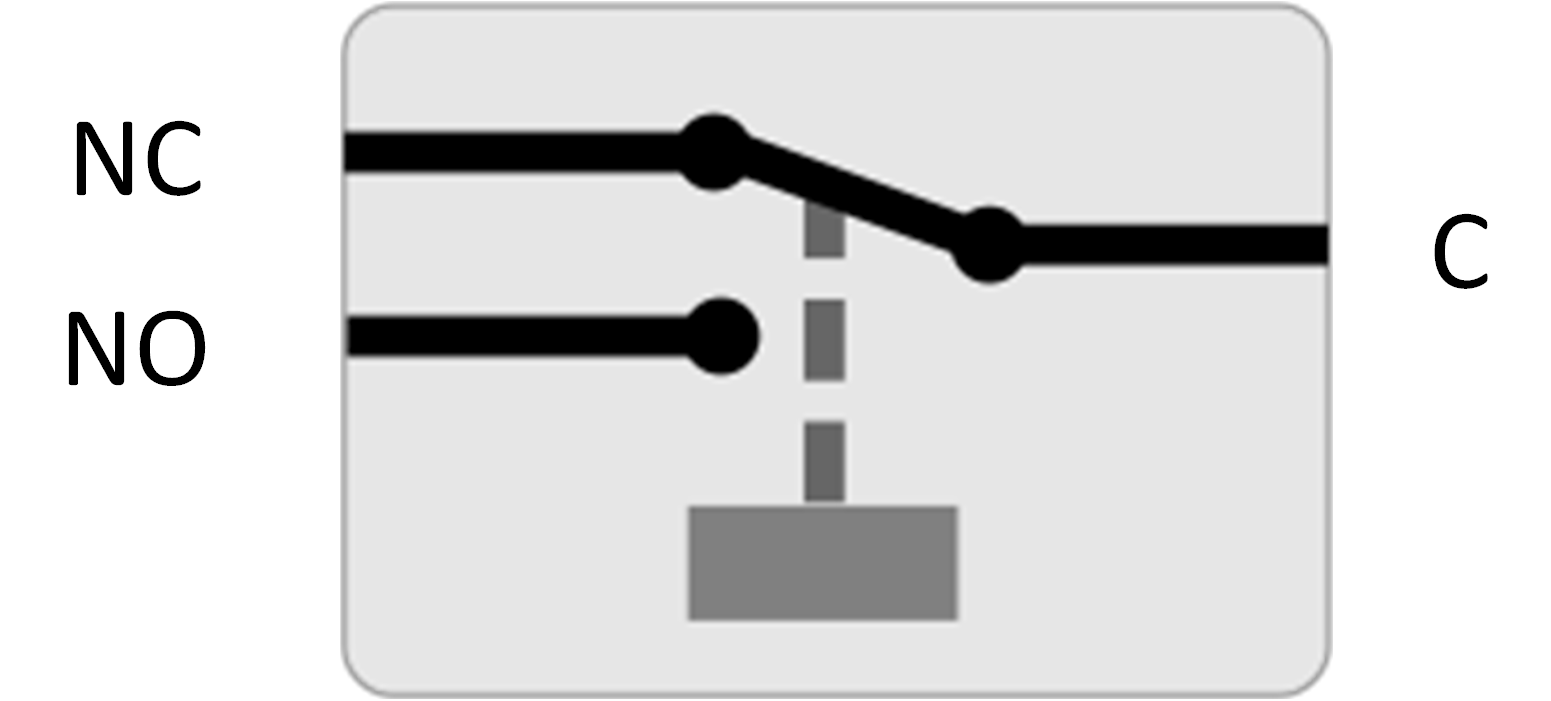

Kablo devreli uzaktan konektör. | |
Adım 2 | Konektör bloğunun tam olarak takılı olduğunu doğrulayın. | ||
Adım 3 | Kablo devresinin konektör bloğu ile elektrik kontak yaptığını doğrulayın. | ||
Adım 4 | Güneş enerjili şarj cihazının uzaktan açma/kapama terminali aracılığıyla etkinleştirilebileceği çeşitli yöntemlere dikkat edin:
| ||
VE.Direct RX bağlantı noktası işlev kontrolü | |
|---|---|
VE.Direct bağlantı noktası, örneğin bir VE.Direct invertör özelliği olmayan uzaktan açma/kapama kablosu ile birlikte RX işlevselliğini kullanarak güneş enerjili şarj cihazını açmak veya kapamak için kullanılabilir). | |
Adım 1 | RX bağlantı noktasının doğru yapılandırıldığını kontrol edin. Daha fazla bilgi edinmek için RX bağlantı noktası ayarları bölümüne ve VE.direct protokolü belgesine bakın. |
Adım 2 | Bir VE.Direct invertör özelliği olmayan uzaktan açma/kapama kablosu) kullanılıyorsa iyi çalışır durumda olup olmadığını kontrol edin. |
Adım 3 | Victron kablosu dışında başka bir kablo kullanıldıysa doğru yapılandırıldığını kontrol edin. Daha fazla bilgi edinmek için VE.direct protokolübelgesine bakın. |
8.3.5. Düşük lityum aküsü sıcaklığı
Akü sıcaklığı düşükse şarj işlemi durdurulabilir. Bu, akünün koruma mekanizmasının bir parçasıdır ve bir sorun olduğunu göstermez. Bu önlemin ardındaki mantık, lityum akülerin 5°C’den düşük sıcaklıklarda şarj edildiğinde hasara yatkın olmasıdır.
Bu koruma gereksiz yere etkinleştiyse lütfen ilgili ayarları düzenlemesi için kurulumcunuza ulaşın.
8.4. Güneş enerjili şarj cihazı harici olarak kontrol ediliyor
Yönetimli aküler veya harici kontrol sistemine sahip bir invertör/şarj cihazı, güneş enerjili şarj cihazını GX cihazı üzerinden kontrol edebilir. Harici sistem, şarj izinlerini belirler ve şarj gerilimi ve akımlarını ayarlar.
Harici kontrol etkinken hem VictronConnect uygulaması hem de GX cihazında görülebilir. Bu normal bir durumdur ve hata değildir.
 |
VictronConnect uygulaması, şarj cihazının harici olarak kontrol edildiğini göstermektedir.
8.5. Aküler şarj olmuyor
Bu bölüm, şarj cihazının etkin olduğu, fakat akülerin şarj olmadığı senaryoları açıklamaktadır. Böyle durumlarda, VictronConnect uygulaması şarj cihazını etkin ve doğru şarj gerilimine sahip gösterir fakat şarj akımı sıfır veya sıfıra çok yakın olur.
Akü tam şarj olmuştur ve daha fazla akıma gerek yoktur. Bu normal bir durumdur ve hata değildir. Daha fazla ayrıntı için Akü dolu bölümüne bakın.
Ters RV polaritesi. Daha fazla ayrıntı için Ters PV polaritesi alt bölümüne bakın.
PV gerilimi çok yüksek. Daha fazla ayrıntı için PV gerilimi çok yüksek alt bölümüne bakın.
Ters akü polaritesi. Daha fazla ayrıntı için Ters akü polaritesi alt bölümüne bakın.
Muhtemelen akü, sigorta veya devre kesicisi sorunları nedeniyle güneş enerjili şarj cihazının akü ile bağlantısı kopmuştur. Daha fazla ayrıntı için Akü bağlı değil alt bölümüne bakın.
Yanlış şarj cihazı yapılandırması, ör. düşük şarj cihazı gerilimi veya akım ayarı. Daha fazla ayrıntı için Akü ayarları çok düşük alt bölümüne bakın.
Şarj cihazı harici olarak kontrol edilmektedir (ESS veya DVCC). Bu normal bir durumdur ve bir hata değildir. Daha fazla ayrıntı için Harici bir cihazla kontrol sağlanıyor bölümüne bakın.
Sıcaklık dengeli şarj özelliği etkindir ve akü sıcaklığı ya çok yüksektir ya da yanlış yapılandırılmıştır. Daha fazla ayrıntı için Yanlış sıcaklık dengeleme ayarı bölümüne bakın.
 |
VictronConnect uygulaması, sıfıra yakın bir şarj akımı göstermektedir.
8.5.1. Akü dolu
Akü dolu olduğunda, güneş enerjili şarj cihazı durur veya şarj akımını önemli derecede düşürür. Bu durum özellikle DC yükleri, aküden güç çekmediğinde belirgindir. Bu durumun normal olduğunu ve bir hata olmadığını unutmayın.
Akünün şarj durumunu (SoC) belirlemek için akü monitörünü (mevcutsa) kontrol edin veya güneş enerjili şarj cihazı tarafından gösterilen şarj durumunu denetleyin. Günlük şarj döngüsü sırasında güneş döngüsü aşağıdaki aşamalardan geçer:
Bulk aşaması: %0-80 SoC.
Absorption aşaması %80-100 SoC.
Float aşaması: %100 SoC.
Akü dolu değilken güneş enerjili şarj cihazının aküyü tam dolu algılayabileceğine dikkat edin. Bu durum, şarj gerilimleri çok düşük ayarlandığında, şarj cihazının absorption aşamasından float aşamasına erken geçmesine neden olur. Akü gerilim ayarı çok düşük bölümüne bakın.
8.5.2. Akü bağlı değil
Akünün düzgün bir şekilde şarj olduğundan emin olmak için aküye doğru bağlantı yapılması çok önemlidir.
Güneş enerjili şarj cihazı bir akü olmadan çalışırsa bağlı gibi gözükebileceğini, VictronConnect uygulamasında akü gerilimi ve şarj durumu göstereceğini ancak şarj akımının dikkate değmez veya sıfır olacağını unutmayın.
Akü kablolarının gevşek veya eksik olması.
Gevşek kablo bağlantıları.
Kötü kıvrılmış kablo terminalleri.
Akü besleme kablosunda yanmış (veya eksik) bir sigortanın olması.
Akü besleme kablosunda açık (veya arızalı) devre kesici olması.
Yanlış bağlanmış akü kabloları.
Akü gerilimi kontrolü | ||
|---|---|---|

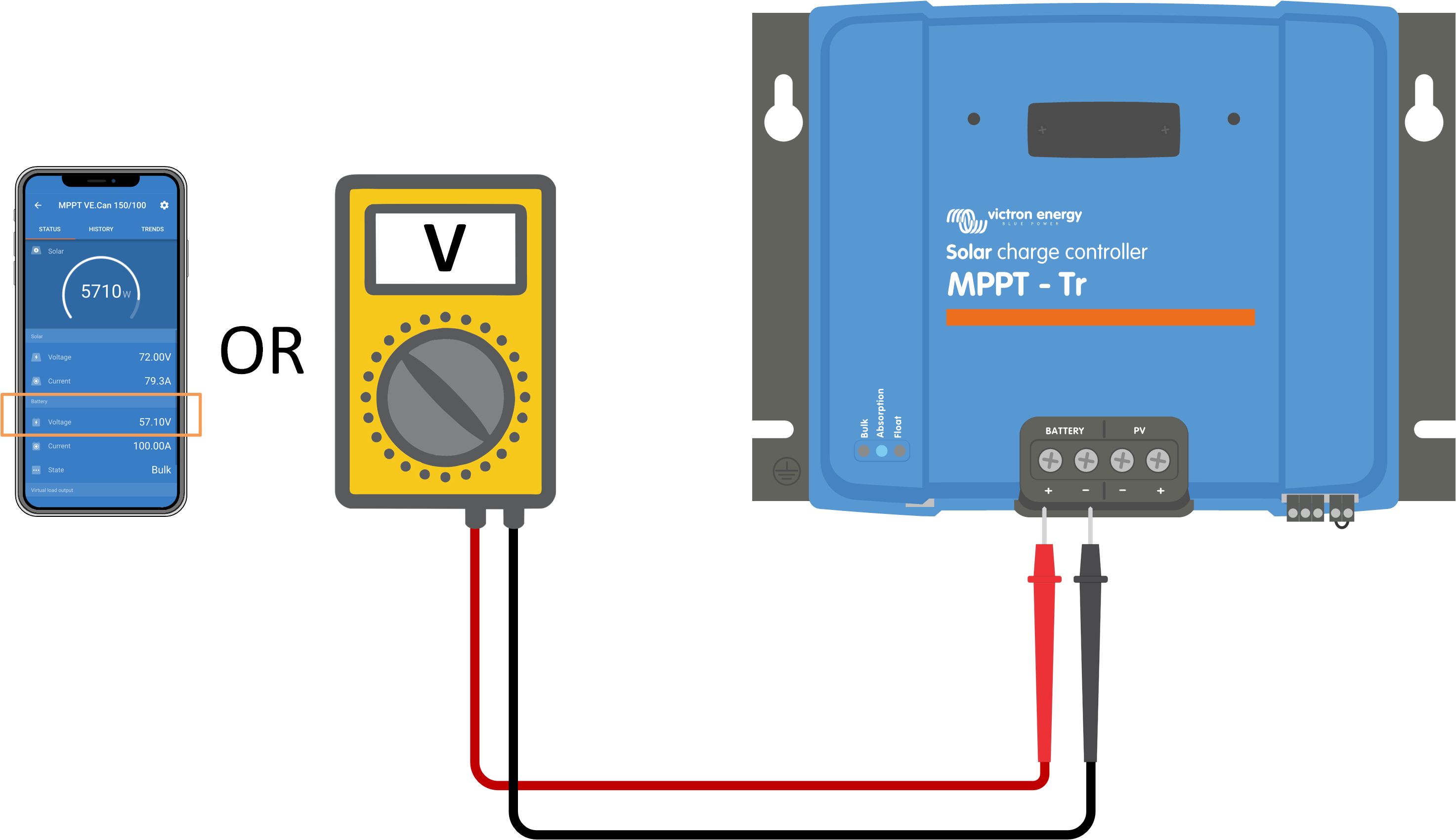

Adım 1 | Güneş enerjili şarj cihazının akü geriliminin ne olduğunu öğrenmek için VictronConnect uygulamasını, bağlı bir ekranı veya bir GX cihazını kullanın. Alternatif olarak, bir multimetre kullanarak güneş enerjili şarj cihazının terminallerindeki akü gerilimini ölçün.
| |
Adım 2 | Akü terminallerindeki gerilimi ölçmek için multimetre kullanın.
| |
Adım 3 | İki gerilimi karşılaştırın. | |
Adım 4 | Gerilim farkı durumunda, nedenini belirlemek için güneş enerjili şarj cihazından aküye giden yolu takip ederek bu durumun arkasındaki sebebi araştırın.
NotYanmış bir sigorta bulunursa sigortaya değiştirmeden önce akü polarite bağlantısının doğru şekilde yapıldığından emin olun. Ters akü polaritesi bölümüne bakın. | |
8.5.3. Ters akü polaritesi
Ters polarite, pozitif ve negatif akü kablolarının yanlışlıkla yer değiştirdiği durumlarda meydana gelir. Akünün negatif terminali, güneş enerjili şarj cihazının pozitif terminaline bağlanmış olup akünün pozitif terminali de güneş enerjili şarj cihazının negatif terminaline bağlanmıştır.
 |

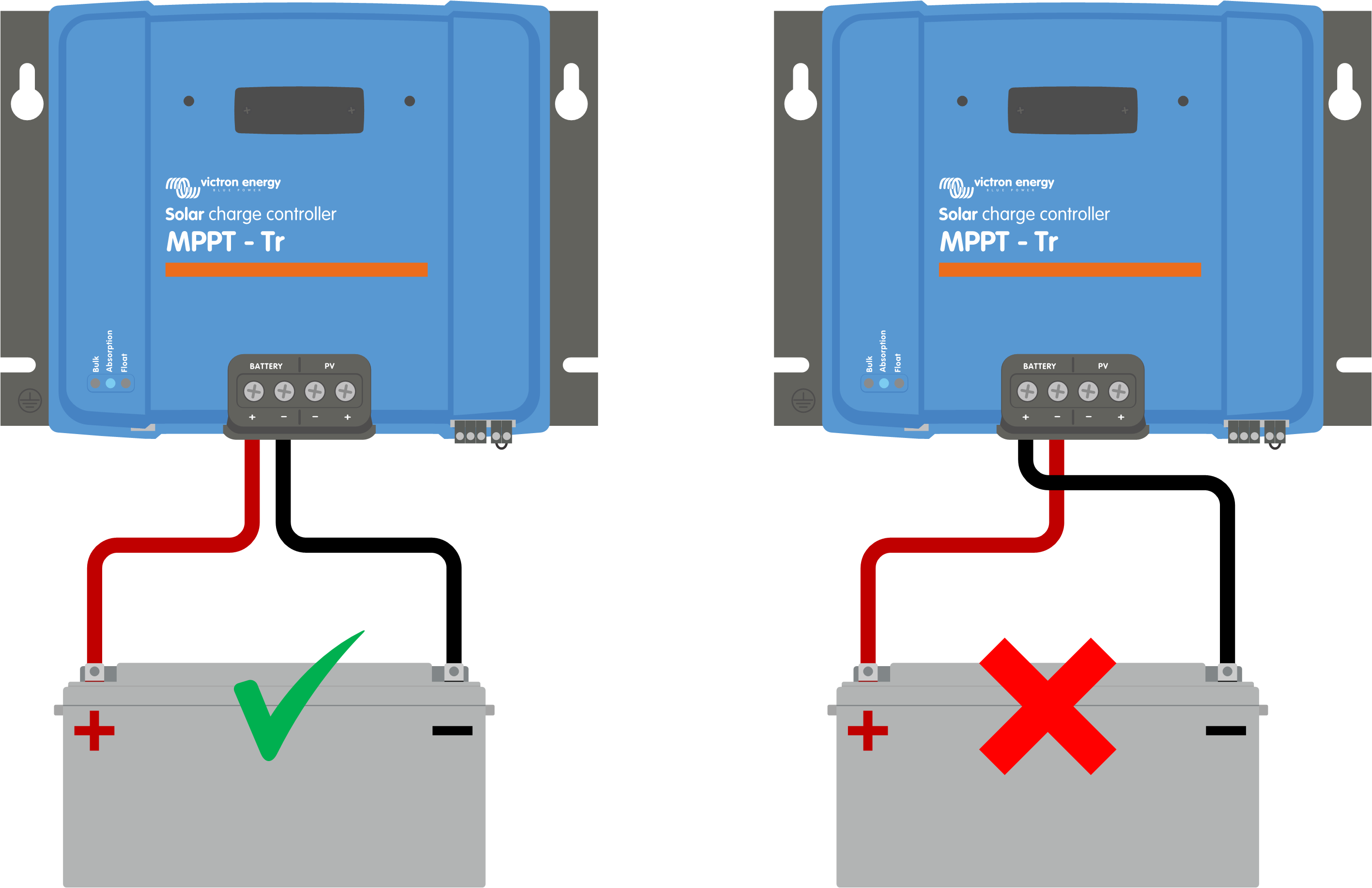

Doğru ve yanlış (ters) akü polarite örnekleri.
Dikkat
Bir kablonun kırmızı veya pozitif etiketlenmiş olması kablonun gerçekten pozitif kablo olduğu anlamına gelemeyebileceğini unutmayın. Güneş enerjili şarj cihazı kurulurken kablo bağlantısı veya etiketleme hatası yapılmış olabilir.
Akü kablolarını güneş enerjili şarj cihazına yeniden bağlamadan önce akü polaritesini her zaman iki kere kontrol edin.
Ters akü polaritesi potansiyel olarak güneş enerjili şarj cihazınıza zarar vererek emniyet koruması için dâhili sigortasının yanmasına neden olabilir. Bu sigorta, akü kablosundaki harici sigortadan önce yanabilir. Ancak, dâhili sigortanın bakım yapılamayan bir bölgede bulunduğunu, değiştirilmesi veya onarılmasının mümkün olmadığını unutmayın. Bu durumda güneş enerjili şarj cihazı arızalı kabul edilmelidir.
Güneş enerjili şarj cihazı, ters akü polaritesine karşı korumalı değildir ve bunun neden olacağı herhangi bir hasar garanti kapsamında değildir.
8.5.4. Akü ayarları çok düşük
Güneş enerjili şarj cihazının şarj gerilimi ve akımı, üreticinin tavsiye edilen seviyelerinden çok düşükse, akü şarj süreci yetersiz veya aşırı yavaş olabilir. Yanlış yapılandırma da katkıda bulunan bir faktör olabilir. Buna aşağıdakiler dâhildir:
“Akü gerilimi” parametresini çok düşük ayarlamak.
“Absorption gerilimi” ve “Float gerilimi” parametrelerini çok düşük ayarlamak.
“Maks. şarj akımı” parametresini sıfır veya aşırı düşük bir değere ayarlamak.
 |
VictronConnect uygulaması akü (sistem) gerilimi, şarj akımı ve şark gerilimi ayarlarını gösterir.
8.5.5. PV gerilimi çok yüksek
PV gerilimi her zaman, ürün adı, tür levhası ve Teknik özellikler üzerinde belirtildiği üzere güneş enerjili şarj cihazının maksimumum anma sınırı içerisinde kalmalıdır. Güneş enerjili şarj cihazı, PV gerilimi yüksekliğinin derecesine bağlı olarak hasar alabilir ve bu tür hasarın garanti kapsamında olmadığını unutmayın.
PV gerilimi, maksimum anma PV gerilimini geçerse, güneş enerjisi şarj cihazı şarjı durdurur ve absorption ve float LED’leri hızlıca yanıp sönerek 33 numaralı aşırı gerilim hatası gösterir. Şarj işlemi yalnızca PV gerilimi, maksimum anma geriliminin 5 V aşağısında düştüğünde devam eder.
Yüksek gerilim sorunlarının incelenmesi sırasında VictronConnect uygulaması, güneş enerjili şarj cihazı ekranı veya GX cihazı geçmişini gözden geçirmek önemlidir. Her gün kaydedilen en yüksek PV gerilimini (Vmaks) ve geçmiş aşırı gerilim uyarılarını kontrol edin.
Sorunlardan kaçınmak için PV panelinin açık devre gerilimi (Voc) değerini kontrol edin ve güneş enerjili şarj cihazının maksimum anma geriliminden daha düşük olduğundan emin olun. Güneş enerjili şarj cihazının ürün sayfasında yer alan MPPT boyutlandırma hesaplayıcısını kullanın. Soğuk iklimler veya 10°C’ye yakın veya daha düşük gece sıcaklıklarında, PV panelleri için olası artan çıkışı (anma Voc değerinden daha fazla) göz önünde bulundurmak önemlidir. Genel kural olarak %10'luk ek bir güvenlik payı bırakın.
 |
Durum ekranı ve geçmiş ekranında 33 numaralı VictronConnect uygulaması hatası göstergesi.
8.5.6. Ters PV polaritesi
Güneş enerjili şarj cihazı, yayınlanan teknik özellikler kapsamında kurulduğunda, dâhili koruma, PV girişini ters PV polaritesine karşı korur ve bu durumlarda bir hata mesajı gösterilmez.
Şarj akımının sıfırda kalmasıyla birlikte akü şarjının mevcut olmaması.
Güneş enerjili şarj cihazı tarafından üretilen aşırı ısı.
PV geriliminin sıfır veya sıfıra yakın değer göstermesi.
Doğrulamak amacıyla pozitif PV kablosunun doğru şekilde pozitif PV terminaline bağlandığından ve negatif kablonun negatif PV terminaline bağlı olduğundan emin olmak için bir multimetre kullanın.
 |
Uyarı
UYARI: Belirli güneş enerjili şarj cihazı modellerinde 250 Vdc değerine kadar PV gerilimi olabilir. 50 V'u aşan gerilimler, genellikle tehlikeli kabul edilir. Yalnızca vasıflı bir teknisyen tehlikeli gerilimlere müdahale etmelidir.
8.6. Aküler yeteri kadar şarj olmuyor
Bu bölüm, yeteri kadar şarj olmayan akü sorununa değinmektedir. Bölüm, güneş enerjili şarj cihazının aküleri yeterli şarj edememesinin olası sebeplerini araştırır ve durumu kontrol etmek veya çözmek için adımlar sağlar.
Akülerin şarj olmasının çok uzun sürmesi.
Günün sonunda akülerin tam şarj olmaması.
Şarj akımının beklenenden az olması.
Yetersiz güneş enerjisi kaynağı. Yetersiz güneş enerjisi kaynağı alt bölümüne bakın.
Yüksek DC yükü. DC yükü çok yüksek alt bölümüne bakın.
Akü kablolarında gerilim düşüşü. Akü kablosundaki gerilim düşüşü alt bölümüne bakın.
Yanlış sıcaklık dengeleme ayarı. Sıcaklık dengeleme ayarı yanlış alt bölümüne bakın.
Güneş enerjili şarj cihazı ile akü arasındaki sıcaklık farkı. Güneş enerjili şarj cihazı ile akü arasındaki sıcaklık farkı alt bölümüne bakın.
Akü şarj gerilimleri veya akım ayarları çok düşük. Akü ayarları çok düşük bölümüne bakın.
8.6.1. Yetersiz güneş enerjisi kaynağı
Güneş enerjili şarj cihazının her gün float şarj aşamasına ulaşıp ulaşmadığını kontrol edin.
Araştırmak için güneş enerjili şarj cihazının her gün float şarj aşamasına gelip gelmediğini kontrol edin. VictronConnect uygulamasındaki geçmiş sekmesine göz atın. Histogram, akülerin son 30 gün boyunca her gün Bulk, Absorption ve Float aşamasında ne kadar süreyle şarj olduğunu gösterir. Histogram sütunlarından birine tıkladığınızda şarj durumlarının dökümünü görürsünüz.
PV panelinin ihtiyaçlarınıza göre doğru şekilde boyutlandırılıp boyutlandırılmadığını değerlendirmek için bu şarj sürelerini kullanabilirsiniz.
Güneş panellerinin yeterli olmaması.
Çok fazla DC yükünün olması.
PV paneli sorunlarının düşük güç çıkışına neden olması.
Güneş enerjili şarj cihazı tam çıkışa erişemiyor. Güneş enerjili şarj cihazı tam çıkış elde edemiyor. bölümüne bakın.
Bu bilginin ESS sistemi için geçerli olmadığını lütfen unutmayın. ESS sistemi, şebeke bağlantısı varken her zaman bulk şarj durumunda olur.
 |
Sol: Tüm vaktini bulk aşamasında geçiren bir sistem örneği. Sağ: Şarj aşamalarının dökümü - Sistem, bulk ve absorption aşamalarında süre geçiriyor.
8.6.2. DC yükü çok yüksek
Güneş enerjili şarj cihazı sadece aküleri şarj etmekle kalmaz, aynı zamanda ışık, buzdolabı, invertör, invertör/şarj cihazı ve daha fazlası gibi sistemdeki DC yükleri için güç sağlar.
Akü, yalnızca PV panellerinden elde edilen gücün sistemdeki DC yükleri tarafından çekilen yükü geçtiği durumlarda şarj olur.
PV panelinin güç üretimi ve yüklerin güç kullanımını kontrol edin:
Sistem düzgünce kurulmuş ve yapılandırılmış bir akü monitörü içeriyorsa, aküye giden (veya çıkan) akımı izleyebilirsiniz. Bu sırada güneş enerjili şarj cihazı güneş panelinden üretilen akımı gösterir.
Bir akım kenetleyicisi kullanın ve güneş enerjili şarj cihazından aküye giden akımı ve aküden DC sistemine giden akımı karşılaştırın.
Okunan akım değerinin yanındaki artı işareti, akımın aküye aktığını, eksi işareti ise akımın aküden çekildiğini gösterir.
8.6.3. Akü kablosundaki gerilim düşüşü
Akü kablolarında gerilim düşüyorsa güneş enerjili şarj cihazı, doğru gerilimi verir ancak aküler daha düşük bir gerilim alır. Bu da akünün yetersiz şarj olmasına neden olabilir. %2,5’ten fazla aşırı gerilim düşüşü kabul edilemez.
Daha uzun akü şarj süreleri.
Akünün çok düşük şarj gerilimi alması.
Şarj gücünün kaybı.
Akü kablolarında artan ısı.
Yetersiz kesit alanına sahip akü kabloları.
Kötü kıvrılmış kablo pabuçları veya terminalleri
Gevşek terminal bağlantıları.
Arızalı veya gevşek sigorta/sigortalar.
Kablolama sorunları ve gerilim düşüşü hakkında daha fazla bilgi edinmek için Wiring Unlimited Book kitabına bakın.
Akü kablosundaki gerilim düşüşünün kontrolü | ||
|---|---|---|
Adım 1 | Şarj cihazının, tercihen sabah, tam akımla şarj olduğundan emin olun. Çıkış akımını onaylamak için VictronConnect uygulamasını kullanın. | |
Adım 2 | VictronConnect uygulamasını veya multimetre kullanarak güneş enerjili şarj cihazının akü terminallerindeki gerilimi ölçün.
| |
Adım 3 | Bir multimetre kullanarak akün terminallerindeki akü gerilimini ölçün.
| |
Adım 4 | Gerilim farkını öğrenmek için iki gerilimi de karşılaştırın. | |
VE.Smart Networking, küçük kablo gerilimi düşüşlerini azaltmada yardımcı olabilir. Ancak, önemli gerilim düşüşlerinde, güneş enerjili şarj cihazları ve akü arasında bir sorun olabilir. Bu durumda da ilerlemeden önce düzeltme gereklidir.
Bir VE.Smart Network sisteminde bir Smart Battery Sense veya akü monitörü, akünün terminal gerilimini ölçer ve bunu güneş enerjili şarj cihazına VE.Smart Networking aracılığıyla iletir. Akü gerilimi, güneş enerjili şarj cihazının geriliminden azsa güneş enerjili şarj cihazı, (küçük) gerilim kayıplarını telafi etmek için kendi şarj gerilimini artırır.
8.6.4. Sıcaklık dengeleme ayarı yanlış
Sıcaklık dengeleme katsayısı yanlış ayarlanırsa aküler yeteri kadar şarj olmayabilir veya aşırı şarj olabilir.
Sıcaklık dengelemenin genellikle sadece kurşun-asit akülerine uygulanabileceğini unutmayın.
Akünüz için doğru sıcaklık dengeleme katsayısını öğrenmek için akü belgelerine bakın. Emin değilseniz kurşun-asit aküler için -64,80 mV / °C varsayılan değerini kullanın ve lityum akülerde sıcaklık dengeleme ayarını devre dışı bırakın.
8.6.5. Güneş enerjili şarj cihazı ile akü arasındaki sıcaklık farkı
Doğru çalışma için hem akünün hem de güneş enerjili şarj cihazının ortam sıcaklıklarının eşit olması önemlidir. Bu durum özellikle de güneş enerjili şarj cihazı, akü sıcaklık verilerini almıyorsa önemlidir.
Not
Bu bölümün güneş enerjili şarj cihazı akü sıcaklığı ölçüm özelliğine sahip veya sıcaklık sensörü ile donatılmış bir VE.Smart Network sistemine bağlıysa geçerli olmadığını unutmayın.
Günün başında güneş panelinden güç üretildiği anda, güneş enerjili şarj cihazı ortam sıcaklığını ölçer ve şarj geriliminin sıcaklığını dengelemek için kullanır.
Float aşamasında güneş enerjili şarj cihazı, ortam sıcaklığını yeniden ölçer ve gerilimleri buna göre ayarlar.
Güneş enerjili şarj cihazı ve akü arasında büyük ortam sıcaklığı farkı, akünün hatalı şarjına neden olabilir.
Örneğin, güneş enerjili şarj cihazı güneş alan bir pencere kenarına yerleştirilirse ve aküler de gölgede soğut beton zemine yerleştirilirse, bu sıcaklık uyuşmazlığı şarj sürecini etkileyebilir.
Optimal performans için ortam koşullarının hem güneş enerjili şarj cihazı hem de akü için eşit olduğundan emin olun.
8.7. Aküler aşırı şarj oluyor
Uyarı
UYARI: Aküleri aşırı şarj etmek çok tehlikelidir! Akünün patlaması, yangın çıkması veya asit sızıntısı riski söz konusudur. Kazaları önlemek için akülerin bulunduğu odanın içinde sigara içmeyin, kıvılcım oluşturmayın veya çıplak alev bulundurmayın.
 |
Aküleri aşırı şarj etmek aşırı akü hasarına neden olabilir ve aşağıdaki faktörlerden kaynaklanabilir:
Yanlış şarj gerilimi ayarları. Akü şarj akımı ayarları çok yüksek alt bölümüne bakın.
Akü gerilim ayarının çok yüksek olması. Akü gerilimi ayarının çok yüksek olması alt bölümüne bakın.
Akünün eşitlemeye uygun olmamasına rağmen eşitlemenin uygulanması. Akü, eşitlemeyi düzgün idare edemiyor alt bölümüne bakın.
Akü çok küçük, eski ve geçmişte yanlış kullanılmış veya arızalı. Akü eski, arızalı veya yetersiz ebatlı alt bölümüne bakın.
8.7.1. Akü gerilimi ayarının çok yüksek olması
VictronConnect uygulamasındaki "akü gerilimi" ayarı gerçek sistem geriliminden daha yüksek bir gerilime ayarlanmışsa akü, aşırı şarj olur.
Güneş enerjili şarj cihazı, ilk kurulumda akü voltajını otomatik olarak algılar ve sonra kendiliğinden algılama özelliği devre dışı kalır.
Ancak, güneş enerjili şarj cihazı 24 V’luk bir sistemden 12 V’luk bir sisteme taşınırsa sistem değişimini tanımayabilir. Sonuç olarak, bağlı akü 12 V’luk bir akü olmasına rağmen 24 V’lük akü şarjı gerilimiyle şarj etmeye devam ederek 12 V’luk akünün aşırı şarj olmasına neden olur.
"Akü gerilimi" ayarını doğrulamak için VictronConnect uygulamasını veya bağlı bir ekranı kullanın. Akü gerilimini ayarlamak için ayarı düzenleyin.
8.7.2. Akü şarj akımı ayarları çok yüksek
Akü şarj gerilimleri çok yüksek ayarlanırsa aküler aşırı şarj olabilir.
Tüm akü şarj gerilimlerinin (absorption ve float) akü üreticisinin belgelerinde belirtilen önerilen gerilimlerle eşleşecek şekilde doğru yapılandırıldığını doğrulayın.
8.7.3. Akü, eşitlemeyi düzgün idare edemiyor
Eşitleme sırasında akü şarj gerilimi, çok yüksek olur ve akü eşitlenmeye müsait değilse akü aşırı şarj olabilir.
Tüm akülerin eşitleme gerilimlerini idare edemeyeceğini unutmamanız önemlidir. Kullandığınız akünün periyodik eşitleme şarjına ihtiyaç duyup duymadığını belirlemek için akü üreticisiyle iletişime geçin.
Genel anlamda sızdırmaz aküler ve lityum aküler eşitlemeye ihtiyaç duymaz ve eşitleme sürecinden geçmemelidirler.
8.7.4. Akü eski, arızalı veya yetersiz ebatlı
Ömrünün sonuna gelmiş veya yanlış kullanımdan dolayı hasar görmüş bir akü, aşırı şarj olma eğilimi gösterebilir.
Bir akü, seri halinde bağlı birden fazla hücrelerden oluşmaktadır. Eski veya hasarlı bir akü olması durumunda bu hücrelerden birinin çalışmıyor olması mümkündür. Şarj sırasında arızalı akü şarjı kabul etmez ve kalan hücreler, bozuk hücrenin şarj gerilimini alırlar. Bu da aşırı şarja neden olur.
Bunu düzeltmek için aküyü değiştirin. Sistemde birden fazla akü varsa farklı yaşlardaki aküleri tek bir ünitede karıştırmak yerine tüm akü şarj ünitesini değiştirmeniz önerilir.
Bir aküye ömrü boyunca tam olarak ne olduğunu söylemek kolay değildir. Güneş enerjili şarj cihazı, 30 günlük akü gerilim geçmişini tutar. Sistemde akü monitörü bulunuyorsa veya sistem VRM portalına bağlıysa, akünün genel sağlığını değerlendirmek ve akünün ömrünün sonuna yaklaşıp yaklaşmadığı veya kötü şekilde kullanılıp kullanılmadığı belirlemek için akü gerilimlerine ve döngü geçmişine erişilebilir.
Akü çok küçükse veya önemli derecede yüksek akımla şarj edildiyse benzer sorunlar yaşanabilir. Küçük akü, toplam şarjı kabul edemez ve bunun sonucunda aşırı şarj olur.
Akü monitörü geçmiş verilerini kullanarak akü sağlığı kontrolü | ||
|---|---|---|
Adım 1 | VictronConnect uygulamasında, akü monitörü geçmiş ekranına gidin. Veya (varsa) VRM portalı aracılığıyla akü geçmişine erişin. |  VictronConnect uygulaması akü monitörü geçmişini gösterir. |
Adım 2 | Şarj döngüsü sayısını ve senkronizasyonlarını belirleyin. İkisi de akünün kaç şarj döngüsünden geçtiğini gösterir. | |
Adım 2 | Ortalama deşarjı veya kümülatif çekilen enerjiyi belirleyin. | |
Adım 3 | Akünün ortalama deşarjda ne kadar döngü kapasitesinin olduğunu öğrenmek için akü veri sayfasına bakın. Bunu akü geçmişiyle karşılaştırın ve akünün ömrünün sonuna yaklaşıp yaklaşmadığını belirleyin. | |
Adım 4 | Akünün hiç tamamen deşarj olup olmadığını kontrol edin. Toplam ve çok derin deşarj, aküye zarar verebilir. En derin deşarja, en düşük akü gerilimine ve tam deşarjların sayısını inceleyin. | |
Adım 5 | Akünün çok yüksek bir gerilimde şarj olup olmadığını kontrol edin. Çok yüksek bir şarj gerilimi, aküye zarar verebilir. Maksimum akü gerilimi ve yüksek gerilim alarmlarını gözden geçirin. Ölçülen maksimum gerilimin akü üreticisinin önerdiği değerleri aşmadığını doğrulayın. | |
8.8. Güneş enerjili şarj cihazı tam çıkış elde edemiyor.
PV paneliyle ilgili potansiyel sorunlara ek olarak birkaç başka sebep de güneş enerjili şarj cihazının tam anma çıkışına erişmesini engelleyebilir.
PV paneli çok küçük. PV panelinin güç derecesi, güneş enerjili şarj cihazının nominal güç değerinden azsa güneş enerjili şarj cihazı, bağlı güneş panelinin sağlayabileceğinden daha fazla güç üretemez.
PV paneli, maksimum güç derecesine erişmiyor. PV verimi beklenenden düşük alt bölümüne bakın.
PV paneli, farklı PV paneli türleri veya modellerinin bir karışımıdır. Yalnızca aynı marka, tür ve modelde güneş panelleri kullanın.
Optimizasyon üniteleri kullanmayın. Optimizasyon ünitelerinin neredeyse tamamında MPPT veya diğer izleme mekanizmaları bulunur ve bu da güneş enerjili şarj cihazındaki MPPT algoritmasını engelleyebilir.
PV paneli yanlış yapılandırılmıştır. PV panelinin nasıl yapılandırılacağı ve MC4 ayırıcıları ve MC4 birleştiricilerinin doğru kullanımı hakkında ayrıntılı açıklama için Wiring Unlimited Book kitabında “Güneş paneli” bölümüne bakın.
Güneş enerjili şarj cihazının maksimum PV çıkış gücü, akü gerilimine bağlıdır. Maksimum çıkış gücü, akü gerilimine bağlıdır alt bölümüne bakın.
Güneş enerjili şarj cihazının elektrik bağlantıları yanmış veya erimiş, veya MC4 konektörleri yetersiz kıvrılmış. PV bağlantıları yanmış veya erimiş alt bölümüne bakın.
Güneş enerjili şarj cihazının sıcaklığı 40°C’den yüksek. Sıcaklık 40 °C'nin üzerinde alt bölümüne bakın.
Aküler ya tam dolu ya da neredeyse dolmak üzeredir, bu da onlara daha fazla güç akmamasına neden olmaktadır.
Akü ile ilgili bir sorun olabilir. Aküler şarj olmuyor ve Aküler yeteri kadar şarj olmuyor bölümlerine bakın.
8.8.1. PV verimi beklenenden düşük
PV verimi, beklentileri karşılamıyorsa VictronConnect uygulamasında güneş enerjili şarj cihazını kontrol ederek başlayın. Her gün toplam maksimum gücü (Pmaks) doğrulayın ve panel gücüyle karşılaştırın.
Belirli bir coğrafi konumda belirli bir PV paneli için potansiyel güneş enerjisi verimini belirlemek için güneş enerjili şarj cihazı ürün sayfasındaki MPPT boyutlandırma hesaplayıcısından faydalanın.
Düşük güneş açısı (gündüz veya akşam) veya mevsimsel farklar.
Bulut örtüsü veya kötü hava koşulları.
Ağaçlardan veya binalardan kaynaklı gölgelenme.
Kirli güneş panelleri.
Güneş panellerinin yanlış yönde veya eğimde olması.
Güneş panellerinin kırık veya arızalı olması.
Kablolama, sigorta, devre kesicisi ile ilgili sorunlar veya kablo gerilimi düşüşü.
Ayırıcıların veya birleştiricilerin yanlış kullanımı veya arızalanması.
PV panelinin bir kısmının doğru çalışmaması.
PV paneli, istenilen çıkış için çok küçük.
Güneş paneli yapılandırmasında hatalar.
Akülerin çok küçük olması veya eskimesi, böylelikle daha düşük kapasiteye sahip olması.
 |
VictronConnect uygulaması geçmiş Pmaks değerleri.
8.8.2. Maksimum çıkış gücü, akü gerilimine bağlıdır
Güneş enerjili şarj cihazının çıkış akımı, kendi anma akımıyla sınırlıdır. Bu da akünün gerilimine bağlı olarak çıkış gücünün farklılık göstermesine neden olur.
Örneğin:
15 A çıkış akımı değerine sahip bir 75/15’lik bir güneş enerjili şarj cihazında aküye giden güç 12 V’luk ve 24 V’luk bir aküye göre farklılık gösterir.
12 V'luk bir aküde bu değer 15 A x 12 V = 180 W'tır.
24 V'luk bir aküde ise bu değer 15 A x 24 V = 360 W'tır.
Bu yüzden güneş enerjili şarj cihazına 360 W'lık bir panel bağlı da olsa 12 V’luk bir aküye sağlayacağı çıkış gücü 24 V’luk bir aküye sağlayacağından daha az olur.
 |
Farklı akü gerilimlerinde çıkış gücünde yaşanan farkların örneği
8.8.3. Sıcaklık 40 °C'nin üzerinde
Güneş enerjili şarj cihazı 60°C’ye kadar çalışır. 40°C’ye kadar tam anmalı çıkış sağlanır. 40°C’nin üzerinde çıkış azaltılarak çıkış gücü düşürülür.
Verimli performans için güneş enerjili şarj cihazının montaj düzeneğini gözden geçirin. Isıyı etkili şekilde yaymak için güneş enerjili şarj cihazını terminalleri aşağı bakacak yönde dik olarak monte edin. Dolap gibi kapalı muhafazalarda, soğuk havanın içeri girmesi ve sıcak havanın dışarı çıkmasına olanak sağlamak için monte edilmiş havalandırma delikleriyle uygun hava akışı sağlayın. Aşırı yüksek sıcaklıktaki ortamlarda, optimal performansı sağlamak için mekanik hava tahliye veya iklimlendirme gerekli olabilir.
8.8.4. PV bağlantıları yanmış veya erimiş
Yanmış veya erimiş PV kabloları veya bağlantıları, garanti kapsamında değildir. Bu, aşağıdaki sebeplerden gerçekleşebilir:
Vida bağlantılarının gevşek olması.
Rijit özlü telli veya rijit bükümlü kabloların kullanımı.
Kabloların özlü tel uçlarının lehimlenmesi.
İnce kabloların kullanılması, PV gerilimi daha düşükken yüksek akımlara neden olabilir. Daha fazla bilgi edinmek için Wiring Unlimited kitabına bakın.
Kablo yalıtımının konektörün içine çok fazla sokulması.
MC4 konektör çifti başına 30 A değerinin aşılması.
MC4 konektörlerinin yanlış sıkıştırılması.
Düşük kalitede MC4 konektörlerinin kullanılması.
8.9. İletişim Sorunları
Bu bölümde, güneş enerjili şarj cihazını VictronConnect uygulamasına, diğer Victron cihazlarına veya üçüncü taraf cihazlarına bağlarken meydana gelebilecek sorunlara değiniyoruz.
8.9.1. Bluetooth
Bluetooth arabirimi sorunu yaşanmasının pek olası olmadığını lütfen unutmayın. Problemlerle karşılaşırsanız, muhtemelen farklı faktörlerden kaynaklanıyordur. Bluetooth sorunlarının bazı yaygın nedenlerini hızlıca tanımlamak için bu bölümü kullanın.
Kapsamlı bir sorun giderme rehberi için VictronConnect kılavuzuna bakın.
Bluetooth kontrolü | |
|---|---|
Adım 1 | Güneş enerjili şarj cihazının açık olup olmadığını kontrol edin:
|
Adım 2 | Bluetooth özelliğinin etkinleştirilmiş olup olmadığını kontrol edin:
|
Adım 3 | Bluetooth'un menzilde olup olmadığını kontrol edin:
|
Adım 4 | VictronConnect uygulamasının Windows sürümü Bluetooth desteklemez:
|
Adım 5 | Güneş enerjili şarj cihazı, VictronConnect uygulaması cihaz listesinde bulunmuyor:
|
Adım 6 | Kayıp PIN kodu:
|
Adım 7 | Bluetooth olmadan iletişim:
|
8.9.2. VE.Direct bağlantı noktası
VE.Direct bağlantı noktasıyla ilgili sorunlar nadirdir, ancak sorunla karşılaşılırsa, muhtemelen aşağıdaki sorunlardan dolayıdır:
İletişimin kurulup kurulmadığını kontrol etmek için başka bir VE.Direct kablosu kullanmayı deneyin.
Konektörün bağlantı noktasına düzgün ve tamamen yerleştirildiğinden emin olun.
Bükülmüş pimler için VE.Direct bağlantı noktasını kontrol edin. Bükülmüş bin mevcutsa, birimin akü ve PV’den bağlantısını keserek kapatın ve uzun kargaburun kullanarak pimleri düzleştirin.
VE.Direct iletişimini doğrulamak için güneş enerjisi şarj cihazını bir GX cihazına bağlayın.
Güneş enerjisi şarj cihazının GX cihaz listesinde görünüp görünmediğini kontrol edin.
Güneş enerjisi şarj cihazı listede görünmezse, VictronConnect’deki TX bağlantı noktası işlevini “Normal iletişim” olarak ayarlayın.
VictronConnect’deki “TX bağlantı noktası işlevi” ayarının amaçlanan uygulamayla eşleştiğini doğrulayın.
TX bağlantı noktasının işlevselliğini bir TX dijital çıkış kablosu kullanarak test edin.
VictronConnect’deki “RX bağlantı noktası işlevi” ayarının amaçlanan uygulama ile uyumlu olduğunu onaylayın.
Bir VE.Direct invertör özelliği olmayan uzaktan açma/kapama kablosu kullanarak RX bağlantı noktasının işlevselliğini test edin.
8.9.3. VE.Smart Networking
VE.Smart Network, Bluetooth kullanan birden fazla Victron ürünü arasındaki kablosuz iletişim ağıdır. VE.Smart Network ile ilgili sorunlar yaşandığında lütfen VE.Smart Networking kılavuzuna bakın.
8.10. Çeşitli sorunlar
Bu bölüm, bir önceki sorun giderme bölümünde kapsanmayan sorunları açıklamaktadır.
8.10.1. DC'den DC'ye şarj cihazı veya güç kaynağı olarak çalıştırılamıyor
Güneş enerjili şarj cihazını bir DC’den DC’ye şarj cihazı (ör. 12 V’luk aküyü bir 24 V’luk akü şarj ünitesi ile şarj etmek) olarak kullanmaktan kaçının. Belirli çalışma koşulları altında PV terminallerine bir akü bağlamak güneş enerjili şarj cihazına hasar verebilir. Bu da garanti kapsamına girmemektedir. Bunun yerine özel bir DC’den DC’ye şarj cihazı veya konvertör kullanın. Tüm ürün yelpazesi için DC’den DC’ye konvertör ürün sayfamıza bakın.
Ayrıca, aküler bağlanmadan güneş enerjili şarj cihazını bir güç kaynağı olarak kullanmaktan kaçının. Bu çalışma şekli güneş enerjili şarj cihazına zarar vermeyecek olsa da her türden yükü desteklemeyebilir. Özellikle de düşük yük gücündeyken sabit gerilim sağlamak için güneş enerjili şarj cihazının yanıtı çok yavaş olduğundan bazı yükler çalışırken bazıları çalışmayabilir. Lütfen, bu durumlarda destek sağlanmadığını unutmayın.
8.10.2. Aygıt yazılımı güncellemesi yarıda kesiliyor
Aygıt yazılımı güncellemesinin yarıda kesilmesi telafi edilebilir bir durumdur ve endişelenmenize gerek yoktur. Aygıt yazılımını yeniden güncellemeye çalışmanız yeterlidir.
8.10.3. Topraklama akımı
Normal çalışma sırasında sistemde topraklama akımı tespit edilirse aşağıdaki adımları uygulayın:
Önce, sisteme bağlı tüm ekipmanları detaylıca denetleyin ve toprak kaçağı olup olmadığını kontrol edin.
Daha sonra sistemde ne kadar topraklama bağlantısının olduğunu kontrol edin. Sistemde topraklama hattına bağlı sadece tek bir nokta olmalıdır. Bu nokta, aküde bulunmalıdır.
Sistem topraklaması hakkında daha fazla bilgi edinmek için Wiring Unlimited kitabında bulunan "Sistem topraklaması" bölümüne bakın.
Güneş enerjili şarj cihazının yalıtımlı olmadığını ve PV girişinin eksi kutbunun akü çıkışındaki eksi kutup ile aynı potansiyele sahip olduğunu unutmayın.
8.10.4. Programlanabilir röle sorunları
Röle doğru çalışmıyorsa sorunu gidermek için şu adımları izleyin:
Röle işlevselliği ayarını doğrulamak için VictronConnect uygulamasını kullanın. Programlanabilir röle ayarları bölümüne bakın.
Röleye enerji verilmediğinde C ve NC terminalleri arasındaki sürekliliği kontrol edin.
Röleye enerji verildiğinde C ve NO terminalleri arasındaki sürekliliği kontrol edin.
Aşırı akım veya gerilime sahip bir devreyi röleye bağlamanın hasara neden olabileceğini göz önünde bulundurun. Rölenin akım ve gerilim değerleri için Teknik özellikler bölümüne bakın. Aşırı değerden kaynaklanan herhangi bir hasar garanti kapsamında değildir.
 |
Röle yapılandırması (enerji verilmemiş).
8.10.5. PV Kısa devre koruma rölesini sıfırlama prosedürü
Bu prosedürde, Smart Solar Şarj Cihazı 250/100 modelindeki PV Kısa Devre koruma rölesi olarak bilinen dâhili bir koruma düzeneğinin nasıl sıfırlanacağı açıklanmaktadır.
Koruma düzeneği, PV Girişinin karşısına monte edilen kilitlemeli röleden oluşur. Aygıt yazılımı, akü gerilimini aşırı gerilim için izleyerek PV girişleri ile Akü çıkışları arasında kısa devre olduğunu algıladığında, röleyi devreye sokar ve böylelikle PV Girişine kısa devre yaptırır. Hata 80 ila 88 - PV Girişinin kapanması bölümünde 80 ila 83 numaralı hatalara bakın.
SmartSolar VE.Can MPPT 250/100 - PV Kısa Devre Koruma Rölesi, HQ2150 ve daha yeni seri numaralı modellerde kullanılmaya başlanmıştır.
Bu prosedür ne zaman yapılmalı?
Güneş enerjili şarj cihazında yapılandırılandan daha yüksek bir akü gerilimi (ör. 12, 24 veya 36 V'a ayarlanmış şarj cihazına 48 V) uygulamak ve daha sonra PV panelini bağlamak, koruma düzeneğinin “yanlışlıkla tetiklenmesine” neden olabilir. Bu, şarj cihazının aşırı gerilimi fark etmesi ve bunun sonucunda dâhili bir arıza olduğunu varsayması ve ardından kilitlemeli korumayı devreye sokması anlamına gelir.
Burada belgelenen sıfırlama özelliğinin amacı, yanlışlıkla tetiklemenin gerçekleştiği bu tür durumları düzeltmektir.
Aşağıdaki prosedürü, yalnızca (a) şarj cihazı, ölçmesi gerektiği zaman (yani gündüz, güneş ışıldarken ve tüm bağlantılar iyi durumdayken) hiçbir PV gerilimi ölçmüyorsa, (b) şarj cihazı, aküyü artık şarj etmiyorsa ve PV Girişi direnç modundaki multimetre ile ölçüldüğünde birkaç Ohm veya daha düşük bir değer gösteriyorsa ve (c ) şarj cihazı artık şarj etmiyorsa ve 80 ila 87 numaralı hatalar gösteriliyorsa/gösterilmişse izleyin.
Kilitlemeli rölenin sıfırlama prosedürü | |||
|---|---|---|---|
Kilitlemeli röle hatasını düzeltmek üzere röleyi sıfırlamak için bu prosedürü izleyin. | |||
Adım 1 | PV beslemesini kesin. |
| |
Adım 2 | 12 V akü veya 12 V'a ayarlanmış tezgâh tipi güç kaynağı kullanarak güneş enerjili şarj cihazına kendi akü terminallerinden güç verin. Güneş enerjili şarj cihazı akü terminallerindeki gerilim 15 V değerinden yüksekse VictronConnect uygulamasındaki sıfırlama düğmesinin devre dışı bırakılacağını, böylece sıfırlama prosedürünün mümkün olmayacağını unutmayın. | ||
Adım 3 | Hata 80 ila 83'ün etkin olmadığından emin olun. Etkinse birimi yeniden başlatın. | ||
Adım 4 | VictronConnect uygulamasını açın ve Ürün ayarları menüsüne gidin. Burada PV Kısa devre sıfırlama özelliği görünür (sağ taraftaki görsele bakın). Bu özelliğin sadece (a) bağlı birimlerde, yani HQ2150 ve daha yeni seri numaralı 250/100 VE.Can modelinde koruma düzeneği olduğunda, (b) akü geriliminin 10 ile 15 V arasında olması gerektiğinde, (c) VictronConnect uygulamasının 580 veya daha bir üst sürümü gerektiğinde, (d) Güneş Enerjili Şarj Cihazına 3.12 veya daha üst bir aygıt yazılımı sürümünün kurulması gerektiğinde ve (e) hata 80 ila 83 etkin olmadığında görüneceğini unutmayın. | ||
Adım 5 | Ardından SIFIRLA düğmesine tıklayın. Birkaç saniye grileştikten sonra maviye dönecektir. Klik sesi duyulabilir. | ||
Not
Seri numarası HQ2150 ile HQ2250 arasında olan SmartSolar VE.Can MPPT 250/100 modelinde sıfırlama prosedürünün, maalesef, çoğunlukla işe yaramadığını unutmayın. Bu durumda güneş enerjili şarj cihazının garanti kapsamında değiştirilmesi için bayinizle iletişime geçin.
Sıfırlama menüsü görünüyorsa şarj cihazım arızalı mı?
Cihazınızın arızalı olması şart değil. Yukarıda açıklandığı üzere şarj cihazı, sıfırlama menüsünün gösterilmesinin gerekip gerekmediğine karar vermek için PV ve akü gerilimlerini dikkate alır. Bu durumda örneğin, şarj cihazı 12 V aküye bağlı olduğunda ve panel terminallerinde (örn. geceleyin) gerilim tespit edilmediğinde, şarj cihazı arızalı olmasa bile menü gösterilir. Bu durumda sıfırlama düğmesine basmanın hiçbir etkisi olmayacaktır.
8.11. Hata kodu genel bakışı
Aşağıdaki alt başlıklardaki hata kodları potansiyel olarak VictronConnect uygulamasında, uzaktan bir ekranda veya bağlı bir GX cihazında gösterilir. En güncel hata genel bakışı için bu bağlantıya bakın: https://www.victronenergy.com/live/mppt-error-codes.
Ayrıca, güneş enerjili şarj cihazı belirli hataları belirtmek için belirli LED göstergelerinden faydalanır. Bu LED kodlarının bir genel bakışı için lütfen Victron Toolkit uygulamasına bakın.
8.11.1. Hata 1 - Akü sıcaklığı çok yüksek
Bu hata, akü sıcaklığı düştükten sonra otomatik olarak sıfırlanır. Güneş enerjili şarj cihazı, aküye zarar verilmesini önlemek için şarjı durdurur. Akü sıcaklığı, (Smart Battery Sense veya BMV gibi) harici bir sensör tarafından algılanabilir veya bu özelliğin kullanılabildiği durumlarda şarj cihazı tarafından ölçülebilir.
8.11.2. Hata 2 - Akü gerilimi çok yüksek
Bu hata, akü voltajı düştükten sonra otomatik olarak sıfırlanır. Bu hata, aküye bağlanan diğer şarj ekipmanlarından veya güneş enerjili şarj cihazındaki bir arızadan kaynaklanabilir.
Bu hata, akü geriliminin (12, 24 veya 48 V) bağlı aküden daha düşük bir gerilim değerine ayarlanması durumunda da meydana gelebilir.
8.11.3. Hata 17 - Azaltılmış çıkış akımına rağmen aşırı ısınan güneş enerjili şarj cihazı
Bu hata, güneş enerjili şarj cihazı soğuduktan sonra otomatik olarak sıfırlanır. Ortam sıcaklığını ve soğutucunun yakınında engel olup olmadığını kontrol edin.
8.11.4. Hata 18 - Güneş enerjili şarj cihazında aşırı akım
Bu hata otomatik olarak sıfırlanır. Hata otomatik olarak sıfırlanmazsa güneş enerjili şarj cihazının tüm güç kaynaklarıyla olan bağlantılarını kesin, 3 dakika bekleyin ve yeniden bağlayarak tekrar açılmasını sağlayın.
Akü tarafında çok büyük bir yükün açılıp kapatılması.
Işınımdaki ani değişim, güneş enerjili şarj cihazında geçici bir aşırı güç oluşturur.
İnvertörün ac çıkışında aşırı yük.
Mümkünse, birim için yeterli soğutma sağlayın. Daha soğuk bir birim daha fazla akımı kaldırabilir.
İnvertördeki yükü azaltın.
İnvertörü kullanmadan önce aküyü şarj edin. Daha yüksek akü gerilimlerinde, aynı miktarda güç için daha az akım gerekir.
8.11.5. Hata 20 - Maksimum bulk süresinin aşılması
Maksimum bulk süresi koruması, güneş enerjili şarj cihazları 2015 yılında (veya daha önce) yeni ortaya çıktığında bulunan bir özellikti. Bu özellik artık kaldırılmıştır.
Bu hatayı görürseniz güneş enerjili şarj cihazını en son aygıt sürümüne güncelleyin. Güncellemeden sonra hala bu hatayı görüyorsanız bir “fabrika ayarlarına sıfırlama” işlemi gerçekleştirin ve güneş enerjili şarj cihazını yeniden yapılandırın.
8.11.6. Hata 21 - Akım sensörü sorunu
Bu hatayı görürseniz güneş enerjili şarj cihazını en son aygıt sürümüne güncelleyin. Güncellemeden sonra hala bu hatayı görüyorsanız bir “fabrika ayarlarına sıfırlama” işlemi gerçekleştirin ve güneş enerjili şarj cihazını yeniden yapılandırın.
Güneş enerjili şarj cihazını yeniden başlamaya zorlamak için tüm kabloların bağlantısını kesin ve sonra yeniden bağlayın. Ayrıca, güneş enerjili şarj cihazındaki eksi kutbunun (PV negatif ve akü negatifi) güneş enerjili şarj cihazını geçmediğinden emin olun.
Bu hata otomatik olarak sıfırlanmaz.
Hata devam ederse lütfen bayiniz veya distribütörünüzle iletişim geçin; donanım kusuru söz konusu olabilir.
8.11.7. Hata 26 - Terminalin aşırı ısınması
Güç terminalleri aşırı ısınmıştır; kablo tipi ve büküm tipi de dâhil kablo tesisatını kontrol edin ve/veya mümkünse cıvataları sıkın.
Bu hata otomatik olarak sıfırlanır.
8.11.8. Hata 28 - Güç aşamasıyla ilgili sorun
Bu hata otomatik olarak sıfırlanmaz.
Tüm kabloları çıkarın ve ardından yeniden bağlayın. Hata devam ederse şarj cihazı muhtemelen arızalıdır.
Bu hatanın ilk kez 1.36 sürümünde yaşandığını unutmayın. Bu yüzden güncelleme yapılırken bu soruna aygıt yazılımı güncellemesi yol açmış gibi gözükebilir ancak durum öyle değil. Güneş enerjili şarj cihazı, o sıralarda güncellemeden önce zaten %100 performans göstermiyordu; 1.36 veya daha üst bir sürüme güncellendiğinde bu sorun daha da belirginleşti. Birimin değiştirilmesi gerekir.
8.11.9. Hata 33 - PV panelinde oluşan aşırı gerilim
Bu hata, PV voltajı güvenli bir limite düştükten sonra otomatik olarak sıfırlanır.
Bu hata, kısa devre voltajına ilişkin PV paneli yapılandırmasının bu şarj cihazı için kritik olduğunun bir işaretidir. Yapılandırmayı kontrol edin ve gerekirse panelleri yeniden düzenleyin.
Daha fazla bilgi edinmek için PV gerilimi çok yüksek bölümüne bakın.
8.11.10. Hata 38, 39 - PV Girişinin kapanması
Bu hatalar göründüğünde aküyü aşırı şarj durumuna karşı korumak için PV Girişi dâhili olarak kısa devre yapar. Başka bir sorun giderme işleminden önce aygıt yazılımını en son sürüme güncellediğinizden emin olun.
“Akü gerilimi” parametresi (12/24/36/48 V) yanlış ayarlanmıştır. Doğru “Akü gerilimi” parametresini ayarlamak için VictronConnect uygulamasını kullanın.
Aküye daha yüksek bir gerilime ayarlanmış bir cihaz bağlı. Örneğin, bir invertör/şarj cihazı 17 Volt’ta eşitlenmeye yapılandırılmışken, güneş enerjili şarj cihazında bu durum yapılandırılmamıştır.
Hata 38: Önce güneş panellerinin, ardından akünün bağlantısını kesin. 3 dakika bekleyin ve ardından önce aküyü, sonra panelleri tekrar bağlayın.
Hata 39: Akü gerilimi, maksimum gerilim ayarının (normalde Eşitleme veya Absorption gerilimlerinin) altına düştüğünde şarj cihazı, otomatik olarak çalışmaya devam eder. Arızanın sıfırlanması da bir dakika sürebilir.
Hata devam ederse güneş enerjili şarj cihazı muhtemelen arızalıdır.
8.11.11. Hata 40 - PV Girişinin kapanmaması
Güneş enerjili şarj cihazı, PV girişini kapatamadığı takdirde akünün aşırı şarj olmasını veya akü terminallerinde yüksek gerilim oluşmasını önlemek için güvenli moda geçer. Bunun için güneş enerjili şarj cihazı, şarj işlemini durdurarak kendi çıkışının bağlantısını keser. Güneş enerjili şarj cihazı arıza verir.
8.11.12. Bilgilendirme 65 - İletişim uyarısı
Paralel bağlı şarj cihazlarından biriyle iletişim kaybolmuştur. Uyarıyı silmek için şarj cihazını kapatıp tekrar açın.
8.11.13. Bilgilendirme 66 - Uyumsuz cihaz
Güneş enerjili şarj cihazı, farklı ayarlara ve/veya farklı bir şarj algoritmasına sahip başka bir güneş enerjili şarj cihazına paralel bağlanmıştır.
Tüm ayarların aynı olduğundan emin olun ve tüm şarj cihazlarının aygıt yazılımlarını en son sürümlerine güncelleyin.
8.11.14. Hata 67 - BMS Bağlantısının kaybolması
Bu hata, şarj cihazı, BMS tarafından kontrol edilecek şekilde yapılandırıldığında ancak BMS'den hiçbir kontrol mesajı almadığında görünür. Bu durumda şarj cihazı, çıkış gerilimini akü baz gerilimine (12 V/24 V/36 V/48 V) düşürerek şarj işlemini durdurur. Bu, bir güvenlik mekanizmasıdır; çıkışın etkin bırakılmasının nedeni sistemin düşük akü gerilimi durumundan kendi kendine kurtulmasını sağlamaktır.
Güneş enerjili şarj cihazları, bu hatayı sadece kullanılabilecek güneş enerjisi olduğunda ve dolayısıyla şarj cihazı şarjı başlatmaya hazır olduğunda gösterir. Geceleri görünmez. Kalıcı bir sorun söz konusuysa hata, sabah ortaya çıktığı gibi gece kaybolur ve bu şekilde devam eder.
Çözüm: şarj cihazı ile BMS arasındaki bağlantıyı kontrol edin.
Güneş enerjili şarj cihazları, BMS'ye bağlandığında kendini, doğrudan veya GX cihazı aracılığıyla BMS tarafından kontrol edilecek şekilde otomatik olarak yapılandırır. Bu ayar, yarı kalıcıdır: şarj cihazı açılıp kapandığında sıfırlanmaz.
Güneş enerjili şarj cihazını bu tür bir sistemden çıkarırken ve BMS olmadan bir sistemde tekrar kullanırken bu ayarın silinmesi gerekir. Bunun nasıl yapılacağı burada açıklanmaktadır:
LCD ekranlı şarj cihazlarında; ayar menüsüne gidin ve ‘BMS’ ayarını (31 numaralı ayar ögesini) ‘Y’ yerine ‘N’ olarak değiştirin.
Diğer şarj cihazlarında: şarj cihazını VictronConnect uygulaması üzerinden fabrika ayarlarına sıfırlayın ve ardından yeniden yapılandırın.
8.11.15. Hata 68 - Yanlış yapılandırılan ağ
Bu hata, SmartSolar/BlueSolar şarj cihazları VE.Can (1.04 veya daha üst aygıt yazılımı sürümüne sahip modeller) ile SmartSolar VE.Direct şarj cihazları (1.47 veya daha üst aygıt yazılımı sürümüne sahip modeller) için geçerlidir.
Bu hata, şarj cihazının, aynı önceliğe sahip olan ve aynı bilgileri şarj cihazına göndermeye çalışan birden fazla çakışan ağ kaynağı algıladığını belirtir. VE.Can ve VE.Direct ara birimlerinin her ikisi de aynı öncelik düzeyine, (VE.Smart Networking kullanan) BLE ise daha düşük öncelik düzeyine sahiptir.
Daha yüksek bir öncelik düzeyine sahip olmak, şarj cihazının hem VE.Can hem de (VE.Smart Network kullanan) BLE üzerinden aynı bilgiyi (örn. Akü gerilimi algılama verisi) aldığı durumlarda VE.Can ara birimindeki bilginin kullanılacağı ve BLE'den gelen bilginin dikkate alınmayacağı anlamına gelir.
Aynı öncelik düzeyine sahip iki arabirimden (VE.Can ve VE.Direct) aynı bilgi alındığında şarj cihazı, bunları öncelik sırasına nasıl koyacağını bilemez ve 68 numaralı hatanın tetiklenmesine neden olur.
SmartSolar VE.Direct şarj cihazları için aygıt yazılımını 1.48 veya daha üst bir sürüme güncelleyin.
SmartSolar/BlueSolar şarj cihazları VE.Can için yazılımı güncelleyin. Hata devam ederse bunun nedeni, şarj cihazının hem VE.Direct kablosuyla hem de desteklenmeyen VE.Can üzerinden bağlı olmasıdır. üzerinden bağlı olmasıdır. İki kablodan birini çıkarın. Bir dakika içinde hata kaybolacak ve şarj cihazı normal şekilde çalışmaya devam edecektir.
8.11.16. Hata 80 ila 88 - PV Girişinin kapanması
Bu hatalar göründüğünde aküyü aşırı şarj durumuna karşı korumak için PV Girişi dâhili olarak kısa devre yapar.
Başka bir sorun giderme işleminden önce aygıt yazılımını en son sürüme güncellediğinizden emin olun.
“Akü gerilimi” (12, 24, 36 veya 48 V) parametresi yanlış ayarlanmıştır. Doğru akü gerilimine ayarlamak için VictronConnect uygulamasını kullanın.
Aküye daha yüksek şarj gerilimi yapılandırmasına sahip bir cihaz bağlı. Örneğin, bir MultiPlus 17 V’da eşitlenmeye yapılandırılmışken güneş enerjili şarj cihazı eşitlenmiş şarj için yapılandırılmamıştır.
Güneş enerjili şarj cihazının en son aygıt yazılımında çalıştığından emin olun.
Hata 80 ila 83: Önce, güneş panellerinin bağlantısını kesin, sonra akünün bağlantısını kesin ve arından PV Kısa devre koruma rölesini sıfırlama prosedürü bölümünde açıklanan prosedürü takip edin.
Hata 84 ila 87: Önce güneş panellerinin, ardından akünün bağlantısını kesin. 3 dakika bekleyin ve ardından önce aküyü, sonra panelleri tekrar bağlayın.
Hata devam ederse güneş enerjili şarj cihazı muhtemelen arızalıdır.
8.11.17. Hata 116 - Kalibrasyon verilerinin kaybolması
Birim çalışmıyorsa ve 116 numaralı hata etkin hata olarak çıkıyorsa birim arızalıdır. Değiştirilmesi için bayinizle iletişime geçin.
Hata, yalnızca geçmişe dönük verilerde meydana geliyor ve birim normal çalışıyorsa bu hata, güvenli bir şekilde yok sayılabilir. Açıklama: birimler, fabrikada ilk kez çalıştırıldığında kalibrasyon verisine sahip değildir ve hata 116 günlüğe kaydedilir. Şüphe yok ki bunun giderilmiş olması gerekirdi ancak başlangıçta birimler, geçmişe dönük verilerde bu mesaj hâlâ yer alacak şekilde fabrikadan ayrıldı.
(BlueSolar modelleri hariç olmak üzere) SmartSolar modelleri: aygıt yazılımının 1.4x sürümüne yükseltilmesi tek yönlü seyahat demektir; 1.4x sürümüne yükselttikten sonra daha eski bir aygıt yazılımı sürümüne geri dönmeniz mümkün değildir. Daha eski bir aygıt yazılımına dönmek 116 numaralı hataya (kalibrasyon verilerinin kaybolması) sebep olur. Bu hata, 1.4x aygıt yazılımı sürümünün tekrar yüklenmesiyle giderilebilir.
8.11.18. Hata 117 - Uyumsuz aygıt yazılımı
Bu hata, aygıt yazılımı güncellemesinin bitmediğini, dolayısıyla cihazın sadece kısmen güncellendiğini belirtir. Olası nedenler şunlardır: cihaz, kablosuz olarak güncellenirken kapsama alanının dışında kalmıştır, bir kablo çıkmıştır veya güncelleme oturumu sırasında elektrik kesilmiştir.
Bu sorunu gidermek için güncellemenin yeniden denenmesi gerekir; Victron Professional Portalından cihazınız için doğru aygıt yazılımını indirin.
GX cihazınız VRM portalına bağlandığında, bu aygıt yazılımı dosyasını kullanarak aygıt yazılımı güncellemesini uzaktan yapabilirsiniz. Bu işlemi, VRM web sitesinden veya VictronConnect uygulamasındaki VRM sekmesini kullanarak yapabilirsiniz. Bluetooth bağlantısını kullanarak güncelleme yapmak için aygıt yazılımıyla birlikte VictronConnect uygulaması da kullanılabilir.
VictronConnect uygulamasına dosyayı ekleme ve güncellemeyi başlatma prosedürü burada açıklanmaktadır: 9. Aygıt yazılımı güncellemeleri
8.11.19. Hata 119 - Ayar verilerinin kaybolması
Şarj cihazı, kendi yapılandırmasını okuyamıyor ve durdu. Bu hata otomatik olarak sıfırlanmaz.
Tekrardan çalıştırmak için aşağıdaki prosedürü gerçekleştirin:
Öncelikle cihazı fabrika ayarlarına sıfırlayın. (Victron Connect uygulamasının sağ üst kısmındaki üç noktaya tıklayın).
Güneş enerjili şarj cihazının tüm güç kaynaklarıyla bağlantısını kesin.
3 dakika bekleyin ve tekrar güç verin.
Şarj cihazını yeniden yapılandırın.
Bunu Victron bayinize bildirin ve Victron’a iletilmesini isteyin. Çünkü bu hatanın asla gerçekleşmemesi gereklidir. Buna yaparken tercihen aygıt yazılımının sürümüne ve diğer tüm ayrıntılara (VRM URL'si, VictronConnect ekran görüntüleri vb.) yer verin.
