Manual do carregador solar MPPT

Quando a bateria estiver cheia, o carregador solar interromperá ou reduzirá significativamente a sua corrente de carga. Isso é especialmente evidente quando as cargas de CC não estão a consumir energia da bateria. É importante observar que este comportamento é normal e não é uma falha.

Lembre-se de que o carregador solar pode detetar a bateria como totalmente carregada quando ela não estiver. Isso acontece se as tensões de carga forem definidas como muito baixas, fazendo com que o carregador passe prematuramente do estágio de absorção para o de flutuação. Consulte o capítulo Definições de bateria demasiado baixas.Definições de bateria demasiado baixas

Para garantir o carregamento adequado da bateria, é crucial uma ligação correta à bateria.

Tenha em atenção que, se o carregador solar funcionar sem uma bateria, pode parecer ligado, mostrando a tensão da bateria e a fase de carga na aplicação VictronConnect, mas a corrente de carga será insignificante ou nula.

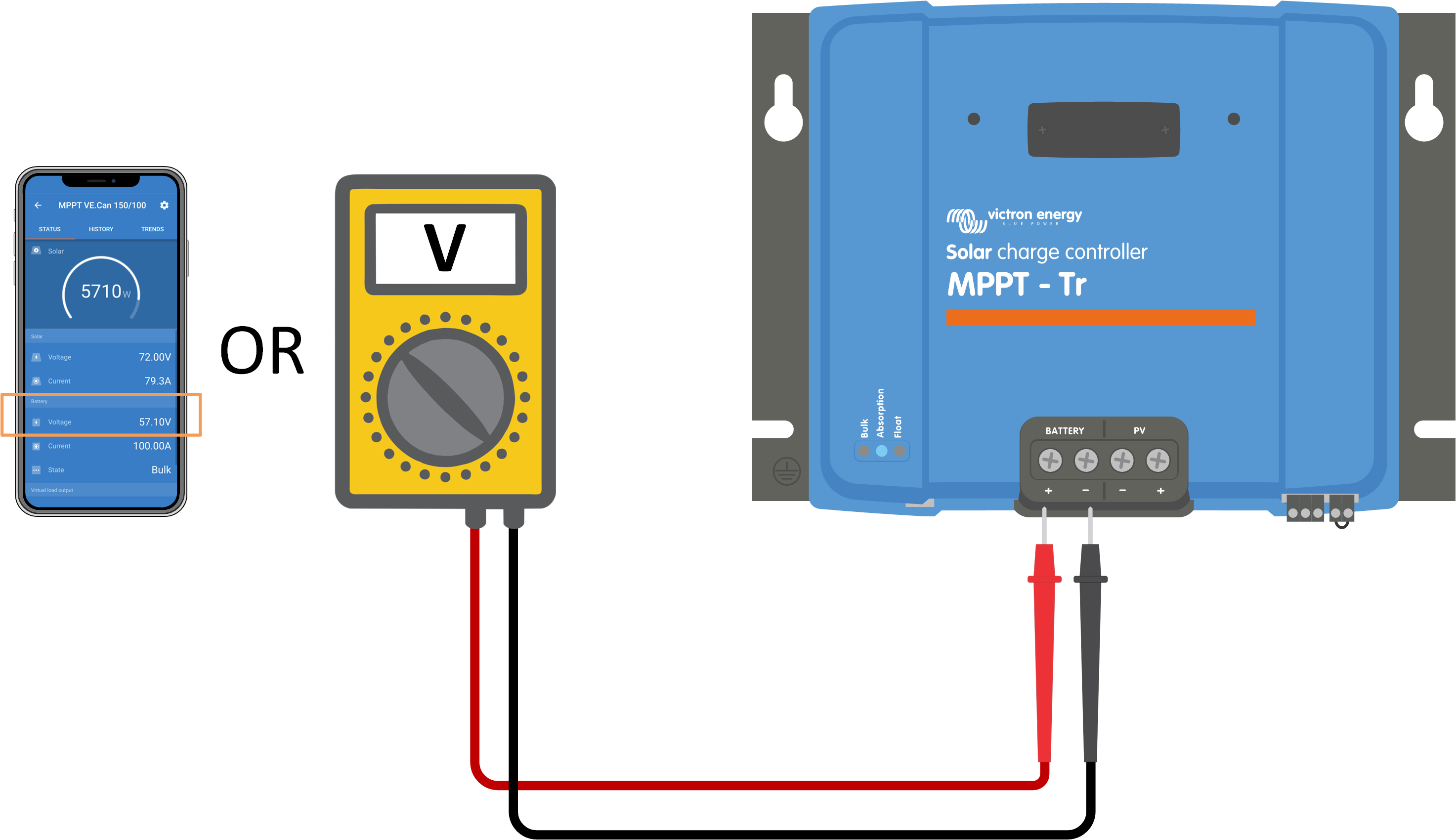

Verificação da tensão da bateria
Passo 1	Utilize a aplicação VictronConnect, um monitor conectado ou um dispositivo GX para ler a tensão da bateria do carregador solar. Como alternativa, use um multímetro para medir a tensão da bateria nos terminais do carregador solar.
Passo 2	Utilize um multímetro para medir a tensão nos terminais da bateria.
Passo 3	Compare as duas tensões.
Passo 4	No caso de uma diferença de tensão, investigue o motivo por trás dela rastreando o caminho do carregador solar até à bateria para identificar a causa. Verifique e confirme se todos os cabos estão corretamente ligados e se não existem erros de cablagem. Inspecione as ligações dos cabos para verificar o seu aperto, tendo em mente os níveis de binário máximo. Verifique a crimpagem correta de todos os terminais ou terminais de cabos. Comprove os fusíveis e os disjuntores. Nota Caso encontre um fusível queimado, certifique-se de verificar a cablagem correta da polaridade da bateria antes de o substituir. Consulte o capítulo Polaridade da bateria invertida.

A polaridade invertida ocorre quando os cabos positivo e negativo da bateria são acidentalmente trocados. Isto significa que o terminal negativo da bateria é ligado ao terminal positivo do carregador solar, e o terminal positivo da bateria é ligado ao terminal negativo do carregador solar.

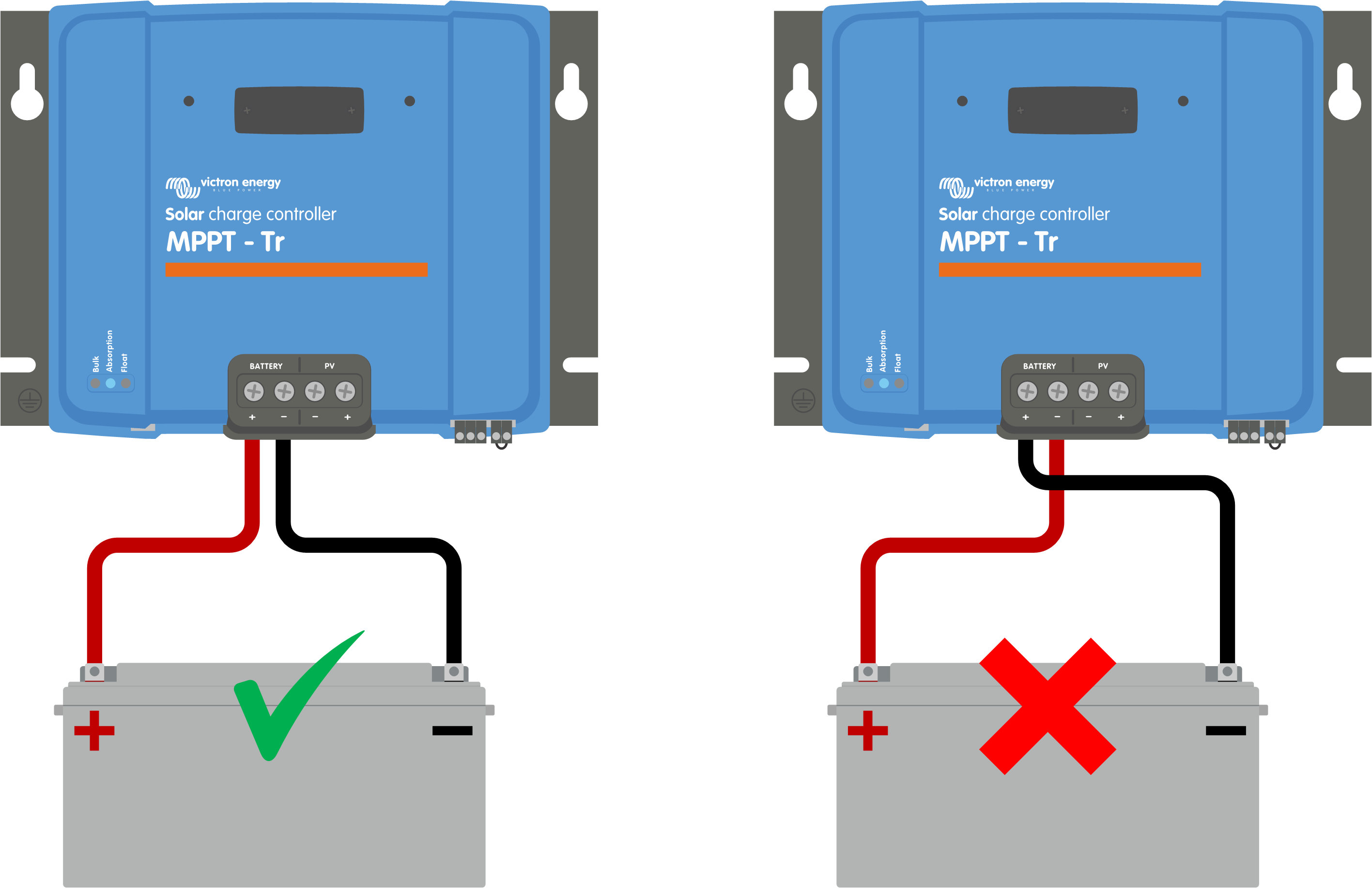

Exemplos de polaridade da bateria correta e incorreta (invertida).

A inversão da polaridade da bateria pode danificar potencialmente o carregador solar, provocando a queima do fusível interno para proteção contra falhas. Este fusível pode queimar-se antes do fusível externo no cabo da bateria. No entanto, tenha em atenção que o fusível interno está situado numa área que não pode ser reparada e não pode ser substituída ou reparada. Se isto acontecer, o carregador solar deve ser considerado defeituoso.

O carregador solar não é protegido contra inversão de polaridade da bateria, e qualquer dano resultante não é coberto pela garantia.

Se a tensão e a corrente de carga do carregador solar estiverem muito abaixo dos níveis recomendados pelo fabricante, o processo de carregamento da bateria pode tornar-se inadequado ou excessivamente lento. A configuração incorreta pode ser um fator contribuinte, inclusive:

A aplicação VictronConnect, mostrando as definições de tensão da bateria (sistema), corrente de carga e tensões de carga.

A tensão fotovoltaica deve estar sempre dentro do limite nominal máximo do carregador solar, conforme indicado no nome do produto, na placa de identificação e no site Especificações técnicas. O carregador solar pode sofrer danos com base na extensão da altura da tensão fotovoltaica, e é importante observar que esses danos não são cobertos pela garantia.

Se a tensão fotovoltaica exceder a tensão fotovoltaica nominal máxima, o carregador solar deixará de carregar, apresentando um erro de sobretensão n.º 33 com um piscar rápido dos LED de absorção e flutuação. O carregamento só é retomado quando a tensão fotovoltaica desce 5V abaixo da tensão máxima nominal.

Durante as investigações de problemas de alta tensão, é essencial rever a aplicação VictronConnect, o visor do carregador solar ou o histórico do dispositivo GX. Verifique a tensão fotovoltaica mais alta registada a cada dia (Vmax) e os avisos de sobretensão anteriores.

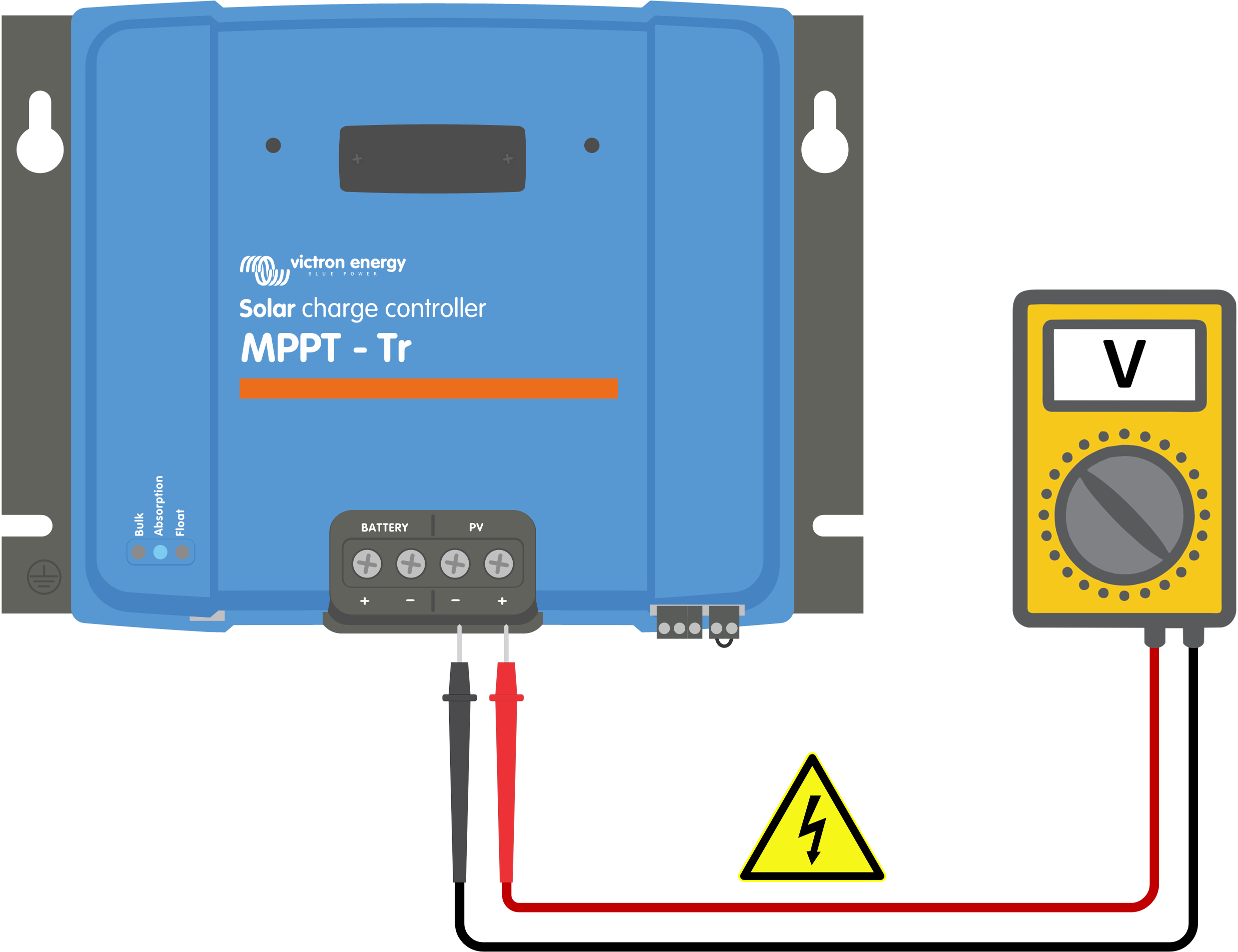

Para evitar problemas, verifique a classificação da tensão de circuito aberto (Voc) do painel fotovoltaico e certifique-se de que ela é menor do que a tensão nominal máxima do carregador solar. Utilize o dimensionador MPPT na página de produto do carregador solar. Para painéis fotovoltaicos em climas frios ou com temperaturas noturnas próximas ou abaixo de 10 °C, é essencial considerar a possibilidade de aumento da produção (mais do que o Voc nominal). Como regra geral, mantenha uma margem de segurança adicional de 10 %.

Indicação de erro #33 do aplicação VictronConnect no ecrã de estado e no ecrã de histórico.

Quando o carregador solar é instalado dentro das especificações publicadas, a proteção interna protege a entrada fotovoltaica contra a polaridade fotovoltaica invertida, e nenhum erro é apresentado nesses casos.

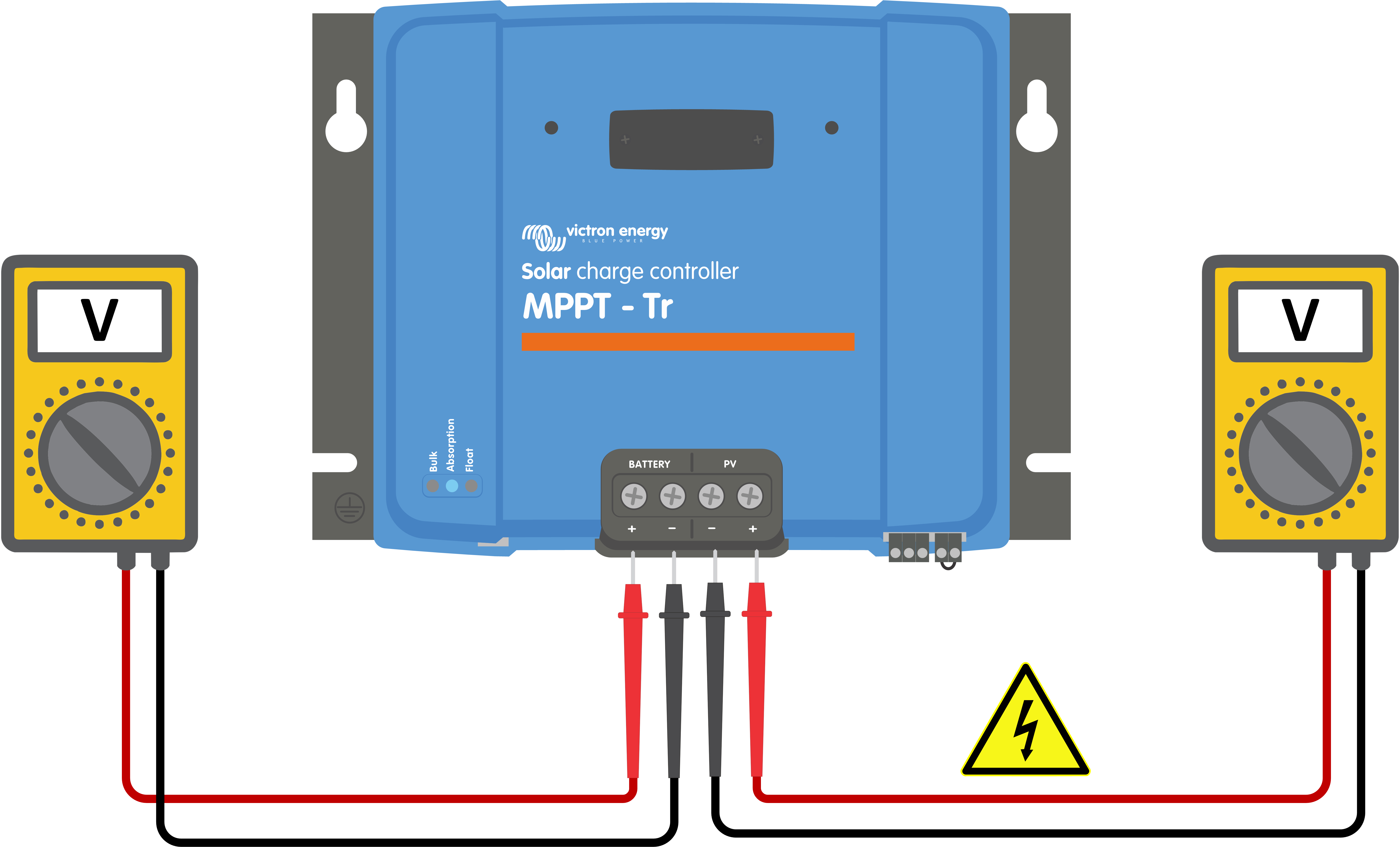

Para verificar, utilize um multímetro para garantir que o cabo PV positivo está corretamente ligado ao terminal PV positivo e que o cabo negativo está ligado ao terminal PV negativo.

Se o rendimento fotovoltaico não estiver a corresponder às expetativas, comece por verificar o histórico do carregador solar na aplicação VictronConnect. Verifique a potência máxima total (Pmax) para cada dia e compare-a com a potência do conjunto.

Para determinar o rendimento solar potencial por dia para um tamanho específico de matriz fotovoltaica em uma determinada localização geográfica, utilize a calculadora de dimensionamento MPPT na página do produto do carregador solar.

Histórico da Leitura Pmax da aplicação VictronConnect

A corrente de saída do carregador solar é limitada à sua corrente nominal, resultando numa potência de saída variável, dependendo da tensão da bateria.

Por exemplo:

Num carregador solar 75/15 com uma corrente nominal de saída de 15 A, a energia que entra na bateria será diferente para uma bateria de 12 V e uma bateria de 24 V.

Assim, mesmo que um painel de 360 W esteja conectado ao carregador solar, a potência de saída numa bateria de 12 V será menor do que quando conectada a uma bateria de 24 V.

Exemplos de diferenças na potência de saída em diferentes tensões de bateria

O carregador solar opera até 60 °C, com a potência máxima mantida até 40 °C. Acima de 40°C, a saída diminuirá, reduzindo a potência de saída.

Para obter um desempenho eficiente, considere a disposição de montagem do carregador solar. Monte-o verticalmente com os terminais voltados para baixo para dissipar o calor de forma eficaz. Em gabinetes fechados, como armários, garanta o fluxo de ar adequado com aberturas montadas para permitir a entrada de ar frio e a saída de ar quente. Em ambientes com temperaturas extremamente altas, a extração mecânica do ar ou o ar condicionado podem ser necessários para manter o desempenho ideal.

Cabos ou ligações fotovoltaicos queimados ou derretidos não são cobertos pela garantia. Isto pode ocorrer devido aos seguintes motivos:

Evite utilizar o carregador solar como um carregador CC-CC (por exemplo, para carregar uma bateria de 12V a partir de um banco de baterias de 24V). Ligar uma bateria aos terminais fotovoltaicos em determinadas condições operacionais pode danificar o carregador solar, o que não está coberto pela garantia. Em vez disso, utilize um carregador ou conversor CC-CC dedicado. Consulte a nossa página de produtos de conversores CC-CC para obter uma gama completa de produtos.

Além disso, evite usar o carregador solar como fonte de alimentação sem as baterias conectadas. Embora essa operação não prejudique o carregador solar, ele pode não suportar todos os tipos de cargas. Algumas cargas podem funcionar, enquanto outras não, especialmente com baixa potência de carga, em que a resposta do carregador solar pode ser muito lenta para manter uma tensão constante. Observe que não é fornecido suporte para essas situações.

Uma atualização de firmware interrompida pode ser recuperada e não há necessidade de se preocupar. Basta tentar atualizar o firmware mais uma vez.

Se for detetada uma corrente de terra no sistema durante o funcionamento normal, tome as seguintes medidas:

Observe que o carregador solar não é isolado e o sinal negativo da entrada fotovoltaica está no mesmo potencial que o sinal negativo da saída da bateria.

Para solucionar problemas se o relé não estiver a funcionar corretamente, siga estes passos:

Configuração do relé (não energizado).

Este procedimento descreve o processo de redefinição do mecanismo de proteção interno, conhecido como PV Short Relay (relé de curto-circuito fotovoltaico), no Smart Solar Charger 250/100.

A proteção consiste num relé de bloqueio, que é montado na entrada PV. Quando o firmware deteta um curto-circuito entre as entradas PV e as saídas da bateria, ao monitorizar a tensão da bateria para detetar uma sobretensão, aciona o relé e, como tal, provoca um curto-circuito na Entrada PV. Consulte os erros 80 a 83 no capítulo Erro 80 a 88 - Desligamento da entrada PV.

Quando executar este procedimento?

Aplicar uma tensão de bateria mais elevada do que a configurada no carregador solar (por exemplo, uma bateria de 48 V a um carregador configurado para 12, 24 ou 36 V) e, em seguida, ligar o gerador fotovoltaico, pode fazer com que a proteção seja «mal ativada». Isto significa que o carregador vê uma sobretensão e, como tal, assume que existe uma falha interna e, em seguida, aciona a proteção de bloqueio.

A recuperação de tais acionamentos incorretos é o objetivo da funcionalidade de reinicialização aqui documentada.

Siga o procedimento abaixo apenas se (a) o carregador não estiver a medir qualquer tensão PV quando deveria (ou seja, durante o dia, com o sol a brilhar, e todas as ligações estiverem bem). (b) o carregador já não carrega a bateria e a medição da entrada PV com um multímetro em modo de resistência mostra alguns Ohms ou menos. (c ) o carregador deixa de carregar a bateria e é/foi apresentado um erro 80 a 87.

Procedimento de reposição do relé de bloqueio
Para recuperar de uma falha do relé de bloqueio, siga este procedimento para repor o relé.
Passo 1	Desligue a alimentação PV.
Passo 2	Ligue o carregador solar através dos terminais de bateria a uma bateria de 12 V ou a uma fonte de alimentação de bancada definida com 12 V. Observe que, se a tensão nos terminais da bateria do carregador solar for superior a 15 V, o botão de redefinição será desativado na aplicação VictronConnect, de modo que o procedimento de redefinição não será possível.
Passo 3	Certifique-se de que não está ativo qualquer erro de 80 a 83. Se estiver ativo, desligue e volte a ligar a unidade.
Passo 4	Abra a aplicação VictronConnect e aceda ao menu de definições do produto. A função de reinicialização PV Short é visualizada (consulte a imagem da direita). Tenha em conta que a função apenas surge quando (a) as unidades conectadas dispõem da proteção, isto é, modelo 250/100 VE.Can, HQ2150 e posteriores; (b) a tensão de bateria variar de 10 V a 15 V; (c ) a aplicação VictronConnect v.580 ou mais recente estiver disponível; (d) a versão de «firmware» v3.12 ou mais recente estiver instalada no Carregador Solar e (e) o erro 80 a 83 estiver ativo.
Passo 5	Seguidamente clique no botão RESET (reinicialização). Fica cinzento durante alguns segundos e depois retorna a azul. É possível ouvir um clique.

O meu carregador está avariado se visualizar o menu de reinicialização?

Não necessariamente, conforme descrito acima, o carregador considera as tensões PV e da bateria para decidir se o menu de reinicialização deve ser ou não visualizado. Por exemplo, se o carregador estiver ligado a uma bateria de 12 V e não for detetada tensão nos terminais do painel (p. ex., durante a noite), o menu vai ser visualizado, mesmo se o carregador não estiver avariado. Se carregar no botão RESET (reinicializar) neste caso, não vai ter qualquer efeito.

Este erro será reiniciado automaticamente quando a temperatura da bateria diminuir. O carregador solar interromperá o carregamento para evitar danos à bateria. A temperatura da bateria pode ser captada por um sensor externo (como o Smart Battery Sense ou BMV) ou medida pelo carregador quando esta função estiver disponível.

Este erro será reiniciado automaticamente quando a tensão da bateria diminuir. Este erro pode ser devido a outro equipamento de carregamento conectado à bateria ou a uma falha no carregador solar.

Este erro também pode ocorrer se a tensão da bateria (12 V, 24 V, 48 V) estiver definida numa tensão inferior à tensão conectada.

Este erro será redefinido automaticamente depois de o carregador solar arrefecer. Verifique a temperatura ambiente e as obstruções próximo do dissipador.

Este erro é reiniciado automaticamente. Se o erro não for redefinido automaticamente, desconecte o carregador solar de todas as fontes de energia, aguarde 3 minutos e reconecte-o para que seja ligado novamente.

A proteção de tempo máximo em massa era uma funcionalidade quando os carregadores solares foram lançados em 2015 (ou antes). Esta funcionalidade foi removida.

Se vir este erro, atualize o carregador solar para o firmware mais recente. Se, após a atualização, continuar a ver este erro, execute uma «redefinição para os padrões de fábrica» e reconfigure o carregador solar.

Se vir este erro, atualize o carregador solar para o firmware mais recente. Se, após a atualização, continuar a ver este erro, execute uma «redefinição para os padrões de fábrica» e reconfigure o carregador solar.

Desconecte todos os fios e, em seguida, reconecte-os para forçar o carregador solar a reiniciar. Além disso, verifique se o negativo do carregador solar (negativo do PV e negativo da bateria) não está a contornar o carregador solar.

Este erro não é reiniciado automaticamente.

Se o erro persistir, entre em contacto com o revendedor ou distribuidor, pois pode haver um defeito de hardware.

Terminais de alimentação superaquecidos, verifique a cablagem, incluindo o tipo de cablagem e o tipo de fios, e/ou aperte os parafusos, se possível.

Este erro é reiniciado automaticamente.

Este erro não é reiniciado automaticamente.

Desligue todos os cabos e volte a ligá-los. Se o erro persistir, o carregador provavelmente está avariado.

Lembre-se de que este erro foi introduzido em v1.36. Portanto, ao fazer uma atualização do «firmware», pode parecer que esta causou este problema, mas não é verdade. O carregador solar já não estava a funcionar a 100 % antes da atualização; a atualização a v1.36 ou superior meramente tornou o problema mais visível. A unidade deve ser substituída.

Este erro será redefinido automaticamente depois de a tensão fotovoltaica descer para um limite seguro.

Este erro é uma indicação que a configuração da série PV relativa à tensão de circuito aberto é crítica para este carregador. Verificar a configuração e, se necessário, reorganizar os painéis.

Para obter mais informações, consulte o capítulo Tensão PV demasiado elevada.

Quando estes erros aparecem, a entrada PV é colocada em curto-circuito internamente para proteger a bateria contra sobrecarga. Antes de qualquer outra solução de problemas, certifique-se de atualizar para a versão mais recente do firmware.

Se o carregador solar não conseguir desligar a entrada PV, irá entrar no modo de segurança para proteger a bateria da sobrecarga ou de uma tensão elevada nos seus terminais. Para isso, o carregador solar para o carregamento e desliga a sua própria saída. O carregador solar irá ficar avariado.

Comunicação perdida com um dos carregadores em paralelo. Para remover a advertência, desligue e volte a ligar o controlador.

O carregador solar está a ser colocado em paralelo com outro carregador solar que tem configurações diferentes e/ou um algoritmo de carga diferente.

Certifique-se de que todas as configurações são iguais e atualize o «firmware» em todos os carregadores para a versão mais recente.

Este erro é visualizado quando o carregador estiver configurado para ser controlado por um BMS, mas não receber qualquer mensagem de controlo do BMS. Nesta situação, o carregador para de carregar reduzindo a tensão de saída para a tensão de base da bateria (12 V / 24 V / 36 V / 48 V). Este é um mecanismo de segurança; o motivo de ainda habilitar a saída é permitir que um sistema se recupere automaticamente de uma situação de baixa tensão da bateria.

Os carregadores solares apenas mostram que existe energia solar disponível e assim o dispositivo está preparado para iniciar o carregamento. Não surge durante a noite. E no caso de um problema permanente, o erro aparece de manhã e desaparece à noite, e assim por diante.

Resolução: verifique a ligação entre o carregador e o BMS.

Este erro aplica-se aos carregadores SmartSolar/BlueSolar VE.Can (versão FW v1.04 ou superior) e aos carregadores SmartSolar VE.Direct (versão FW v1.47).

Este erro indica que o carregador deteta várias fontes de rede em conflito, com a mesma prioridade, a tentar enviar a mesma informação para o carregador. As «interfaces» VE.Can e VE.Direct têm ambas o mesmo nível de prioridade e o BLE (com a rede VE.Smart Networking) tem uma prioridade inferior.

Ter um nível de prioridade superior significa que, se a mesma informação (p. ex. a leitura da tensão da bateria) estiver a ser recebida da VE.Can e do BLE (usando a rede VE.Smart Network) pelo carregador, a informação no VE.Can será utilizada e aquela com origem no BLE será ignorada.

Se a mesma informação estiver a ser recebida de duas «interfaces» com o mesmo nível de prioridade (como VE.Can e VE.Direct), o carregador não sabe como as priorizar, o que causa a ativação do erro 68.

Quando visualizar estes erros, a entrada PV está em curto-circuito interno para proteger a bateria contra a sua sobrecarga.

Antes de qualquer outra solução de problemas, certifique-se de atualizar para a versão mais recente do firmware.

Se a unidade não funcionar e o erro 116 surge como erro ativo, a unidade está avariada. Contacte o seu distribuidor para uma substituição.

Se o erro apenas estiver presente nos dados históricos e a unidade funcionar normalmente, este erro pode ser ignorado em segurança. Explicação: quando a unidade arranca pela primeira vez na fábrica, não tem os dados de calibragem e o erro 116 é registado. Obviamente, este devia ter sido reconhecido, mas no início as unidades saíram da fábrica com esta mensagem ainda no histórico.

Os modelos SmartSolar (não os modelos BlueSolar): a atualização para o «firmware» v1.4x tem um sentido, não pode regressar a uma versão de «firmware» anterior depois de atualizar para v1.4x. Reverter para um «firmware» anterior origina o erro 116 (perda de dados de calibragem), isto pode ser corrigido voltando a instalar a versão v1.4x.

Este erro indica que uma atualização do «firmware» não foi concluída, portanto, o dispositivo só está parcialmente atualizado. As possíveis causas são: o dispositivo estava fora do alcance durante a atualização por via aérea, um cabo foi desconectado ou houve falta de energia durante a sessão de atualização.

Para corrigir isto, deve repetir a atualização; descarregue o firmware correto para o seu dispositivo no Portal Victron Professional

Se o dispositivo GX estiver conectado ao VRM, pode fazer uma atualização remota com este ficheiro de «firmware». Pode usar o «site» VRM ou o separador VRM na VictronConnect. A aplicação também pode ser utilizada em conjunto com o ficheiro de «firmware» para atualizar através de uma ligação «Bluetooth».

O procedimento para adicionar o ficheiro ao VictronConnect e iniciar a atualização é descrito aqui: 9. Atualizações de «firmware»

O carregador não consegue ler a sua configuração e parou. Este erro não é reiniciado automaticamente.

Execute o procedimento abaixo para que volte a funcionar:
