6. Bedradingsschema's

In deze sectie:

6.1. Algemeen bedradingsschema
6.2. Bedradingsschema met toegevoegd Ziehl relais

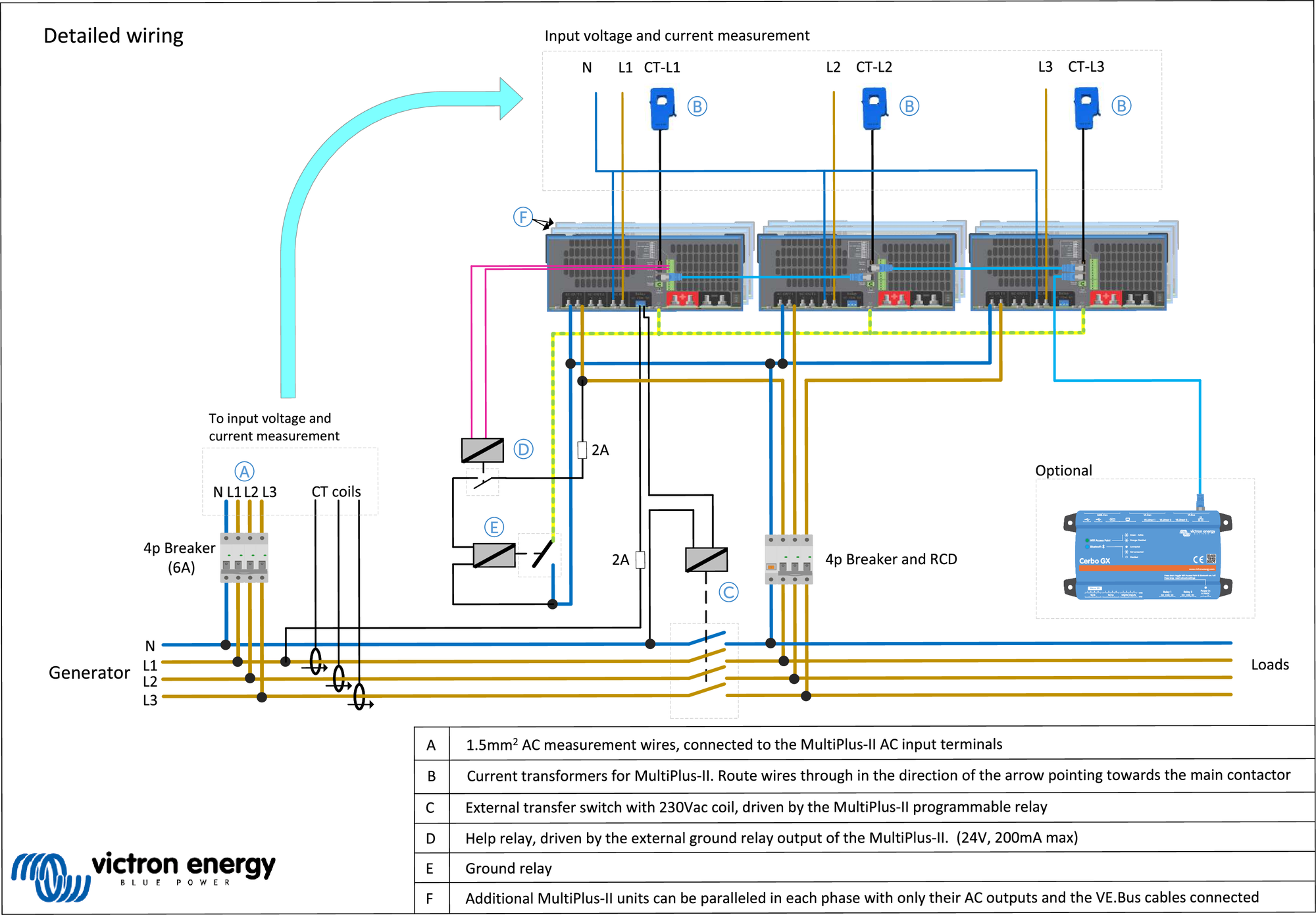

6.1. Algemeen bedradingsschema

MultiPlus-II_external_transferswitch_-_wiring_diagram_full.pdf

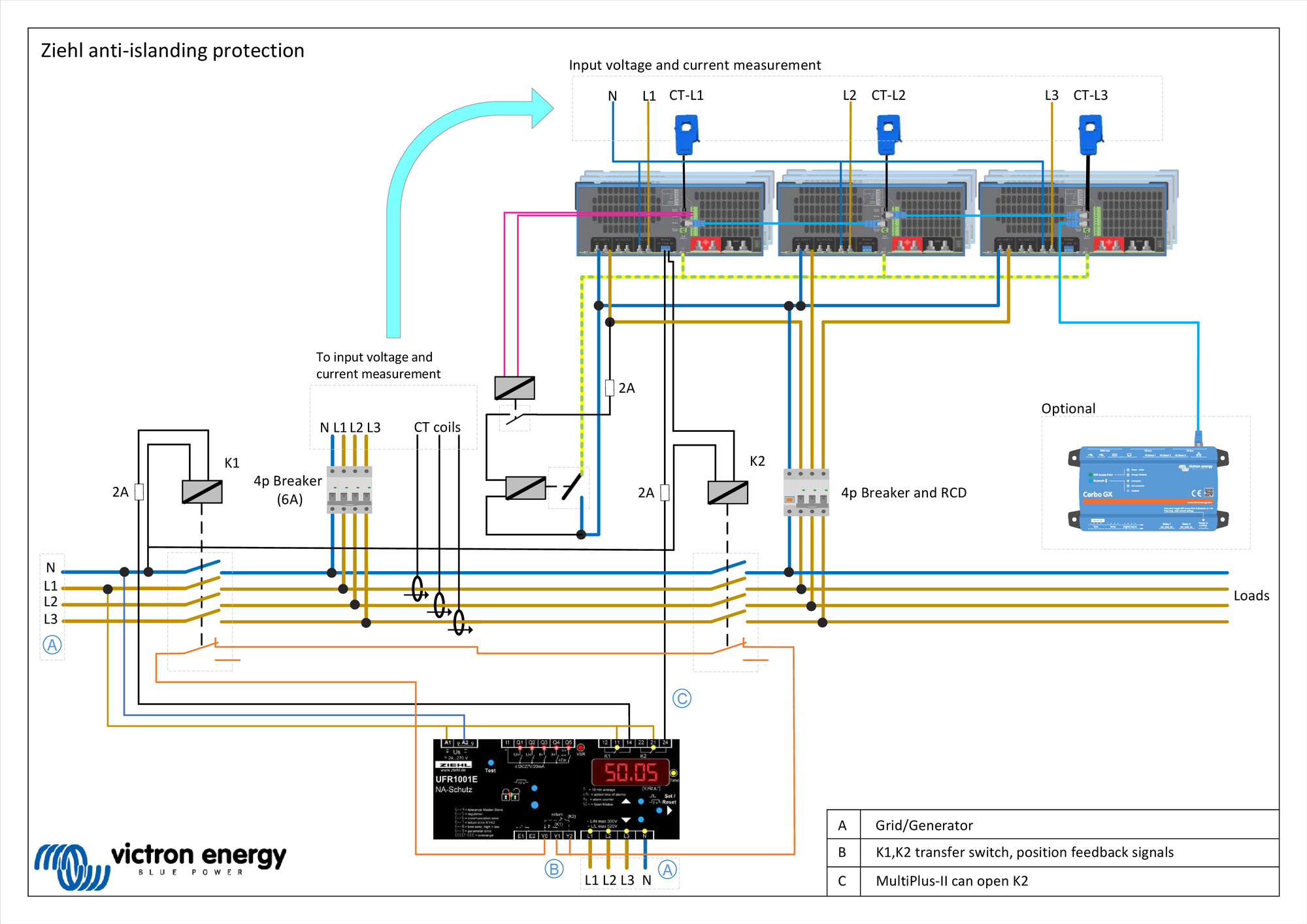

6.2. Bedradingsschema met toegevoegd Ziehl relais

MultiPlus-II_external_transferswitch_-_use_in_combination_with_Ziehl_UFR1001E_diagram.pdf
