Toepassing MultiPlus-II Externe omschakelautomaat

4. Instellingen

In deze sectie:

4.1. Upgraden naar S99 VE.Bus firmware

De MultiPlus-II eenheden vereisen toepassingsspecifieke VE.Bus firmware, geïdentificeerd door het “.S99” subversienummer.

Upgrade procedure:

  1. Download het xxxyy.S99.vff-bestand van https://professional.victronenergy.com/

  2. Installeer de firmware via VEFlash, de VictronConnect-app of het VRM-portaal.

  3. Zorg ervoor dat je het xxxyy.S99.vff-bestand selecteert tijdens de firmware-upgrade.

  4. Herhaal het proces voor alle MultiPlus-II eenheden.

Let op

OPGELET: Gebruik nooit een MultiPlus-II eenheid met standaard firmware in een ”Externe omschakelautomaat" toepassing. Dit veroorzaakt dat het systeem aansluit op de AC-ingang en waarschijnlijk de stroombeveiliging op dat alleen meten-circuit start.

4.2. VE.Bus-systeeminstelling

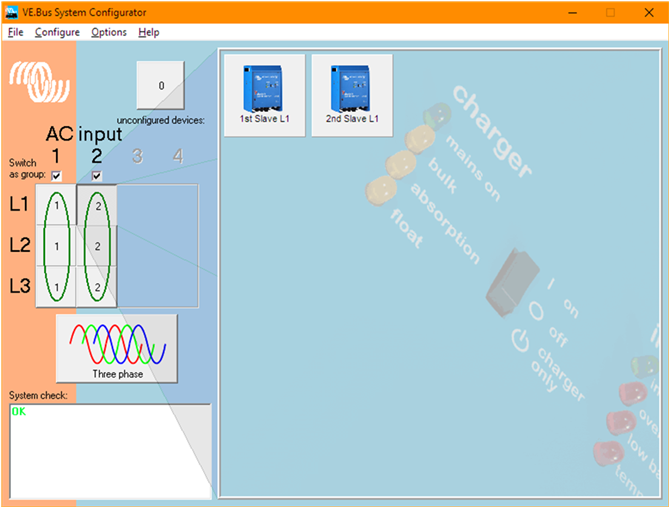

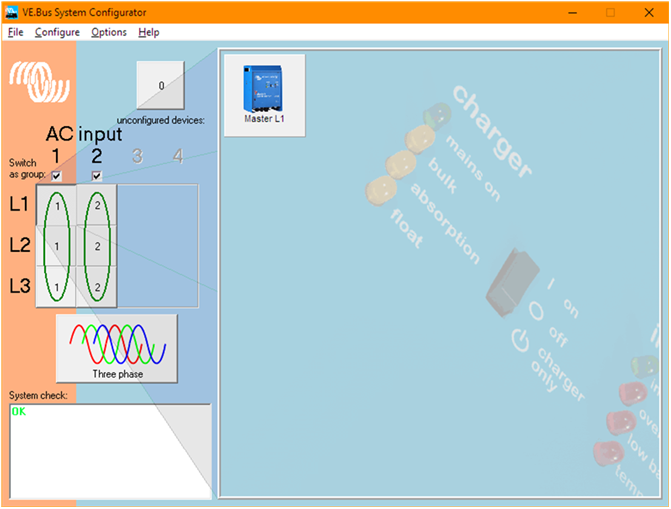

Gebruik de ”VE.Bus-systeemconfigurator" om het systeem op te stellen.

Instellingsprocedure

  1. Stel alle fase masters in AC-ingang groep 1 in.

  2. Stel alle slaven in AC-ingang Groep 2 in.

Raadpleeg de volgende screenshots.


4.3. MultiPlus-II instelling

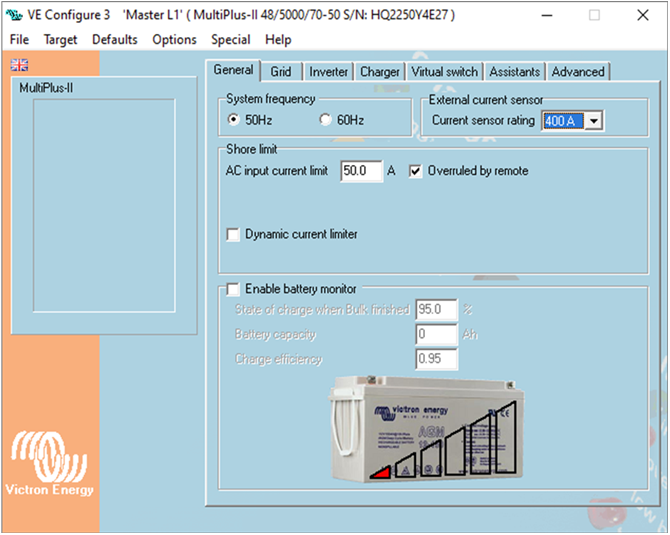

Gebruik "VEConfigure" om elke MultiPlus-II eenheid in te stellen.

Instellingsprocedure:

  1. Zorg ervoor dat de “S99”-firmwareversie geïnstalleerd is

  2. Navigeer naar het “Algemeen”-tabblad.

  3. Stel, voor alle fase master eenheden, de ”Stroomsensorwaarde" in op 100 of 400 A, overeenkomend met de stroomsterkte van de stroomsensor.

  4. Stel, voor alle slaafeenheden, de ”Stroomsensorsterkte” in op 100 A, ongeacht de stroomsterkte van de stroomsensor.

  5. Navigeer naar het ”Lichtnet”-tabblad.

  6. Stel voor alle eenheden de ”Land/lichtnet-code standaard” in op ”Geen".

Raadpleeg het volgende screenshot.


4.4. Venus OS-versie

Als er een GX-apparaat gebruikt wordt, dan moet het bijgewerkt worden naar Venus OS-versie 3.33 of later.

4.5. GX-apparaat start/stop-functie van aggregaat.

Voor een naadloze omschakeling bevelen we aan de start/top-functie van het aggregaat te gebruiken in onze GX-apparaten, inclusief de afkoelfunctie,

Lees hier hoe het werkt:

Wanneer het systeem het signaal ontvangt om het aggregaat te stoppen, neemt de omvormer eerst de belasting over. Alleen hierna en na de ingestelde afkoelperiode stopt het aggregaat. Dit maakt de exacte openingstijd van de magneetschakelaar irrelevant, zorgend voor een directe (0 ms) omschakeling zonder onderbreking.

Daarentegen zal het eerst stoppen van het aggragaat en de omvormer de omschakeling laten starten nadat deze een spannings- of frequentiedaling heeft gedetecteerd, wat zal resulteren in een langzamere omschakeling, ongeacht de snelheid van de magneetschakelaar.

Voor meer informatie over de start/stop-functie van het GX-aggregaat en integratie met DSE, ComAp en overige aggregaatregelaars, raadpleeg hoofdstuk 17 van de GX-handleiding.
