Aplicação do comutador de transferência externa do Multiplus-II

6. Esquema de ligações

Nesta secção:

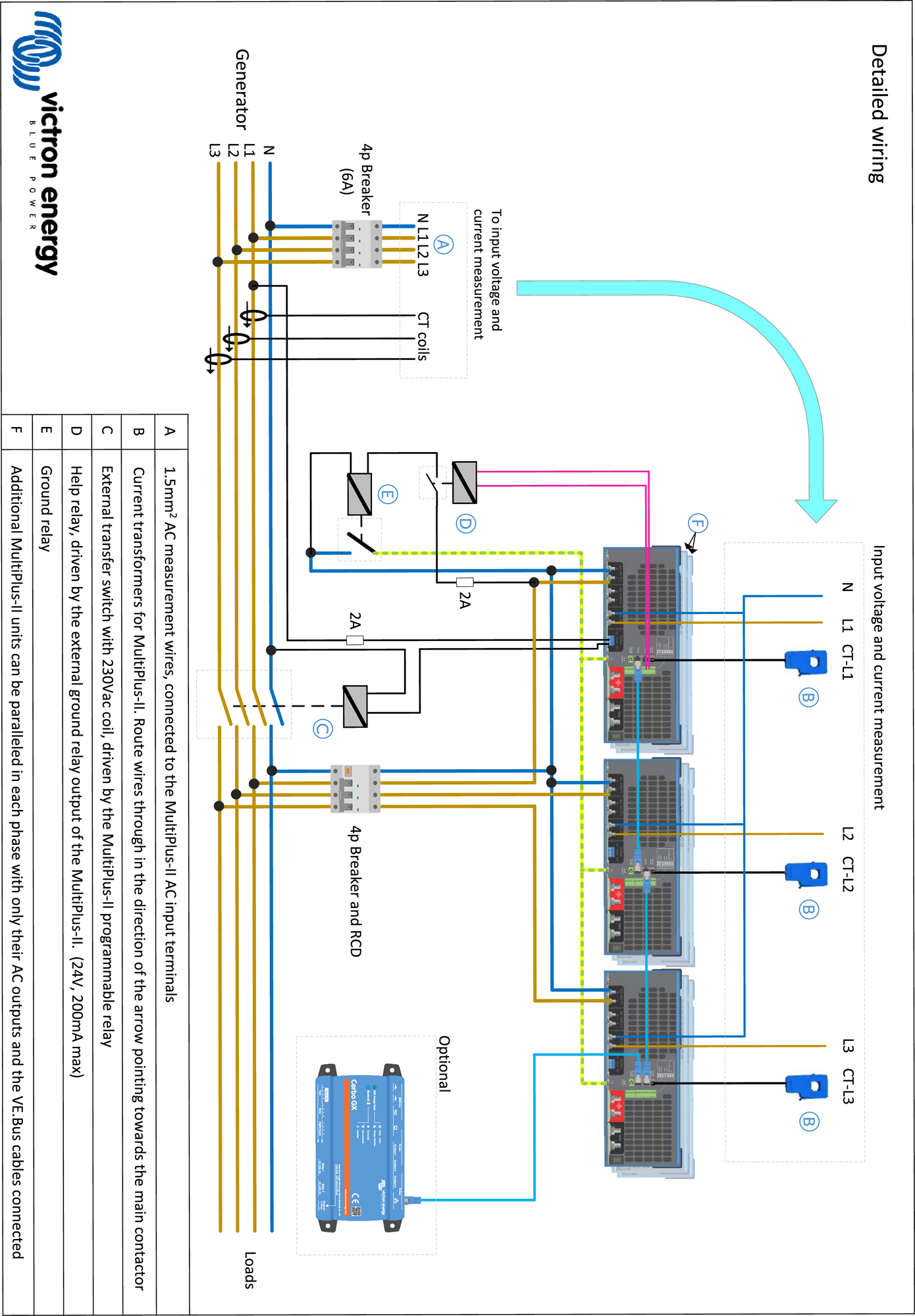

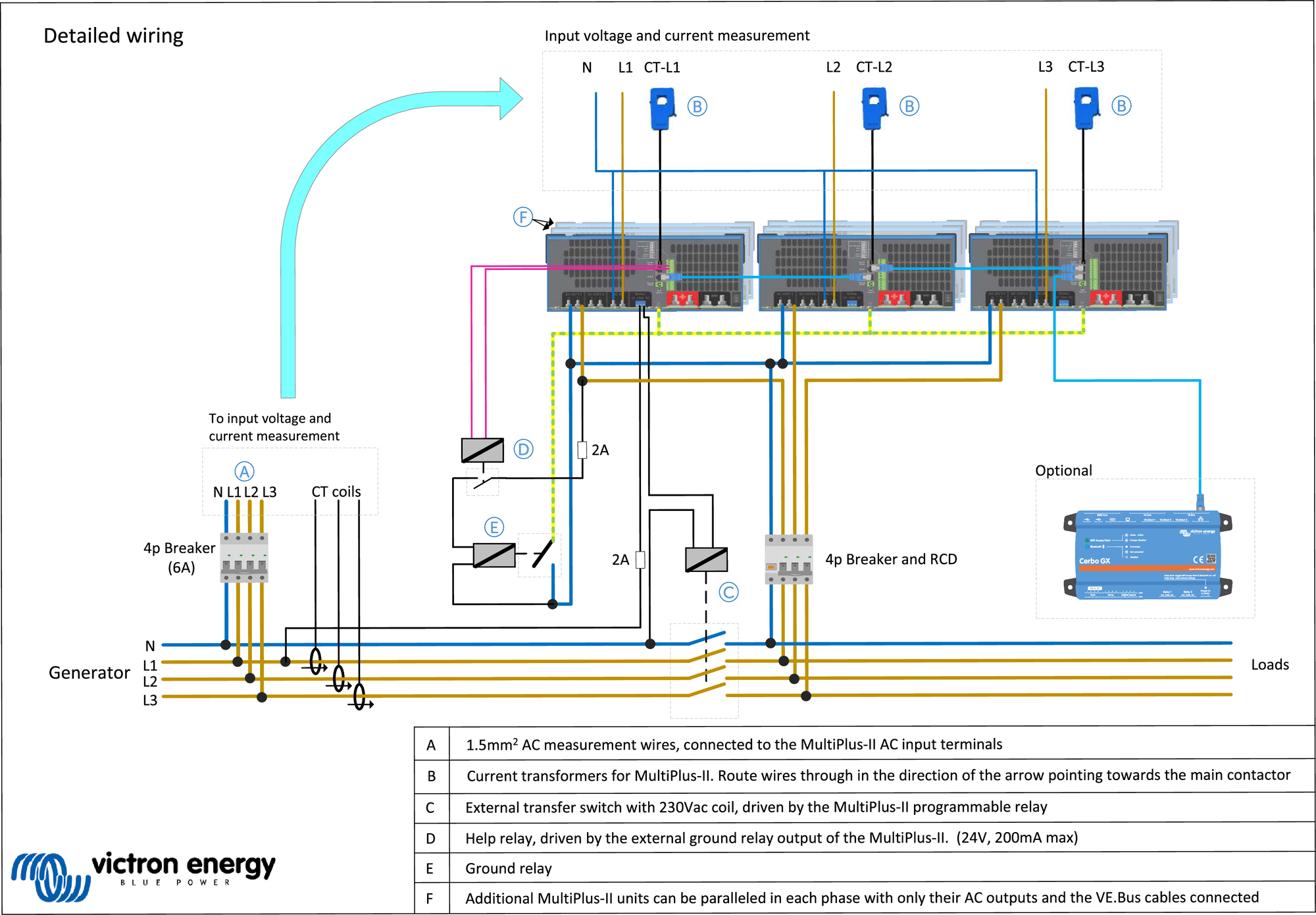

6.1. Esquema de ligações geral

MultiPlus-II_external_transferswitch_-_wiring_diagram_full.pdf

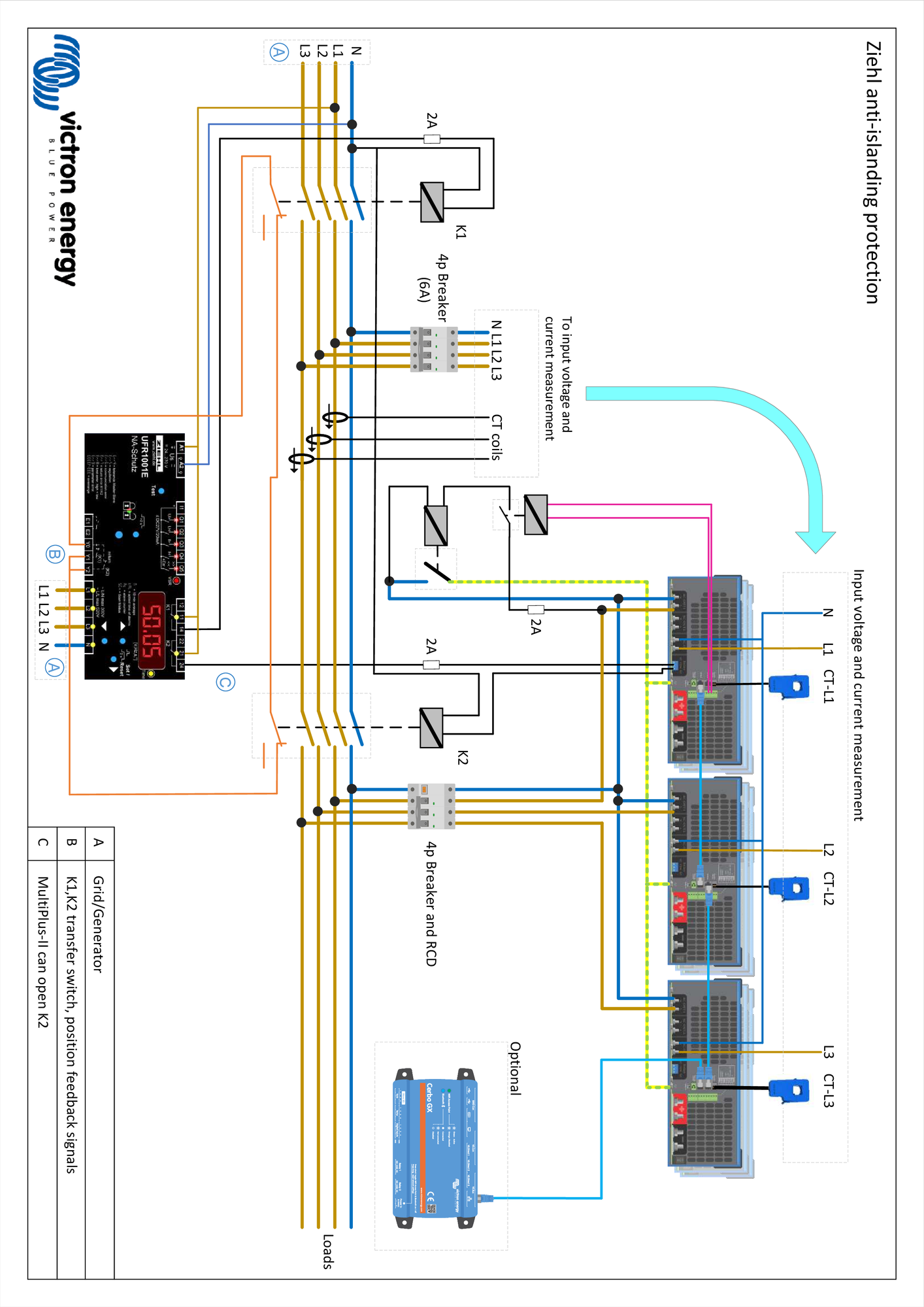

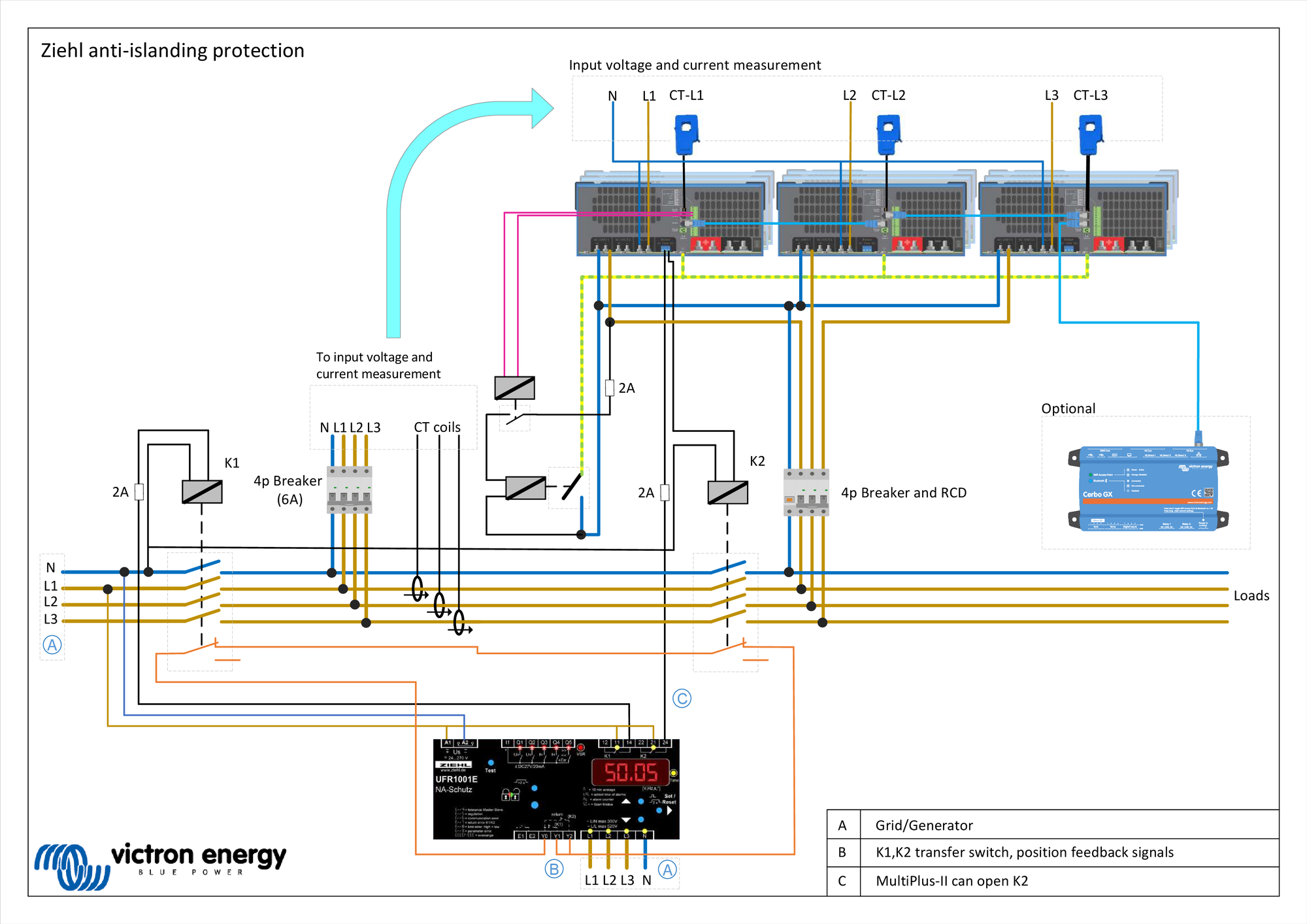

6.2. Esquema de ligações com relé Ziehl adicionado

MultiPlus-II_external_transferswitch_-_use_in_combination_with_Ziehl_UFR1001E_diagram.pdf
