Aplicação do comutador de transferência externa do Multiplus-II

4. Configuração

Nesta secção:

4.1. Atualizar para o firmware S99 VE.Bus

As unidades Multiplus-II precisam de um firmware específico da aplicação, identificado pelo número de subversão «.S99».

Procedimento de atualização:

  1. Descarregue o ficheiro xxxyy.s99.vff a partir de https://professional.victronenergy.com/

  2. Instale o firmware usando o VEFlash, a aplicação VictronConnect ou o Portal VRM.

  3. Certifique-se de que seleciona o ficheiro xxxyy.s99.vff durante a atualização do firmware.

  4. Repita o processo para todas as unidades Multiplus-II.

Cuidado

CUIDADO: Nunca utilize a unidade Multiplus-II com o firmware standard numa aplicação de «Comutador de transferência externo». Isto faz com que o sistema seja ligado à entrada CA e, provavelmente, que acione a proteção de corrente nesse circuito apenas de medição.

4.2. Configuração do sistema VE.Bus

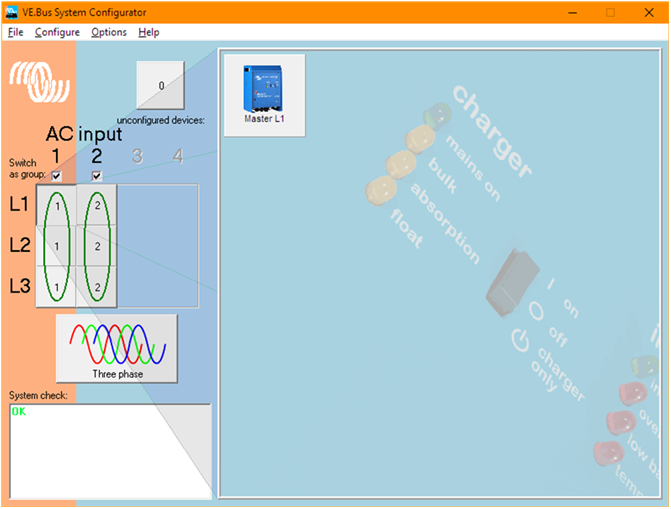

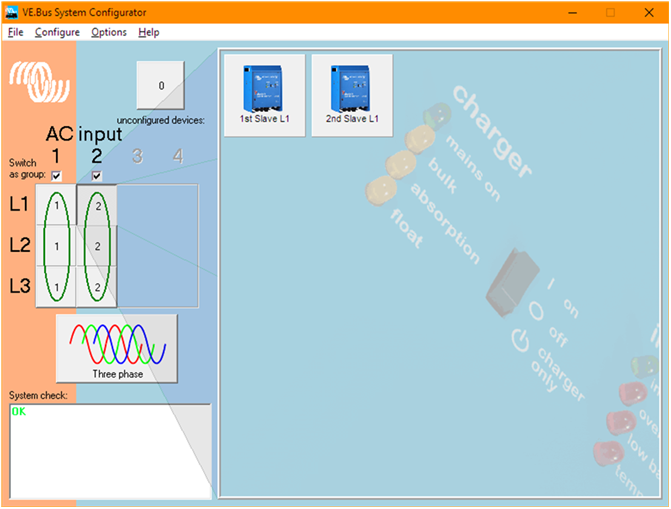

Utilize o «Configurador de sistema VE.Bus» para configurar o sistema.

Procedimento de configuração

  1. Configure todos os principais de fase no grupo de entrada CA 1.

  2. Configure todos os secundários no grupo de entrada CA 2.

Consulte as seguintes capturas de ecrã.


4.3. Configuração de MultiPlus-II

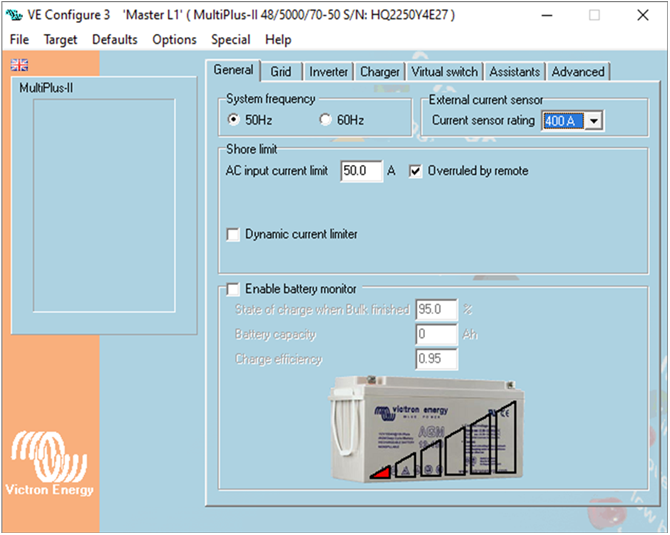

Utilize «VEConfigure» para configurar cada unidade Multiplus-II.

Procedimento de configuração:

  1. Certifique-se de que a versão do firmware «S99» está instalada.

  2. Aceda ao separador «Geral».

  3. Em todas as unidades principais de fase, defina a «classificação nominal do sensor de corrente» como 100 A ou 400 A, o que corresponde à classificação nominal de corrente do sensor de corrente.

  4. Em todas as unidades secundárias, defina a classificação nominal do sensor de corrente como 100 A, independentemente da classificação do sensor de corrente.

  5. Aceda ao separador «Geral».

  6. Em todas as unidades, defina a «norma de código de país / rede» como «Nenhuma».

Consulte as seguintes capturas de ecrã.


4.4. Versão de Venus OS

Se utilizar um dispositivo GX, deve ser atualizado para a Venus OS versão 3.33 ou posterior.

4.5. Função de arranque / paragem do gerador do dispositivo GX.

Para uma transferência sem problemas, deve utilizar a função de arranque / paragem do gerador nos dispositivos GX, incluindo a função de arrefecimento.

Eis como funciona:

Quando o sistema recebe o sinal para parar o gerador, o inversor assume primeiro a carga. Só depois disto, e após o período de arrefecimento definido, é que o gerador para. Isto torna o tempo de abertura exato do contactor irrelevante, garantindo uma transferência instantânea (0 ms) sem interrupções.

Pelo contrário, parar primeiro o gerador e permitir que o inversor inicie a transferência depois de detetar uma queda de tensão ou frequência resulta numa mudança mais lenta, independentemente da velocidade do contactor.

Para obter mais informação sobre a função de arranque/paragem do gerador GX e a integração com DSE, ComAp e outros controladores do gerador, consulte o capítulo 17 do manual do GX.
