Aplicação do comutador de transferência externa do Multiplus-II

3. Instalação

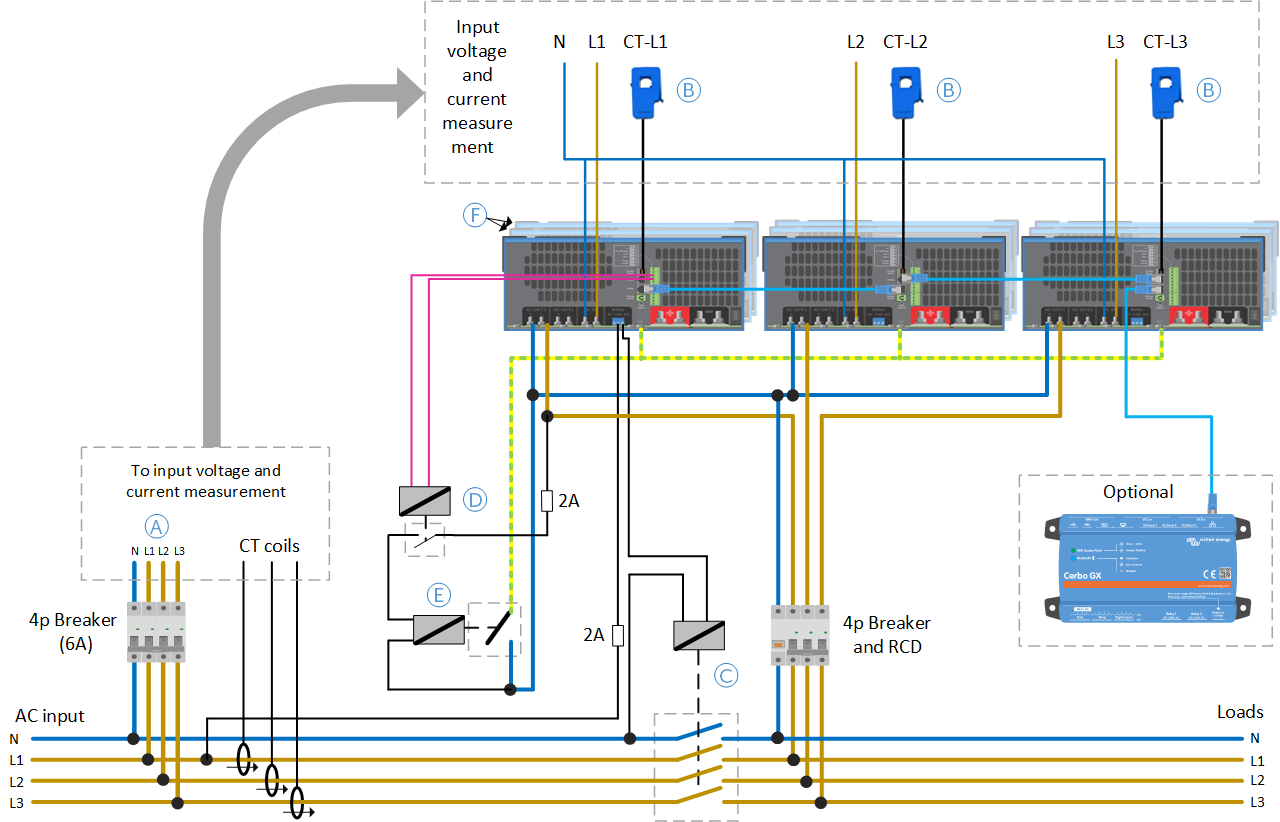

Nesta secção:

A

Fios de medição da tensão CA, ligados aos terminais AC-IN do Multiplus-II.

B

Transformadores de corrente para Multiplus-II, ligados aos terminais do transformador de corrente Multiplus-II.

C

Comutador de transferência externo, acionado pelos terminais do relé programável Multiplus-II (relé AUX).

D

Relé auxiliar de terra, acionado pelos terminais do relé de terra externo do Multiplus-II.

E

Relé de terra, acionado pelo relé auxiliar de terra.

F

As unidades adicionais Multiplus-II podem ser instaladas em paralelo em cada fase apenas com os seus terminais AC-OUT e VE.Bus conectados.

Para ver o esquema completo ou o esquema completo com um relé Ziehl UFR1001E, consulte a secção Esquema de ligações.

Atenção

Os sistemas em paralelo e multifásicos são complexos. Não apoiamos nem recomendamos que instaladores não qualificados e/ou inexperientes trabalhem nestes sistemas.

Antes do arranque inicial do sistema, verifique novamente todas as ligações. Os erros nas ligações podem danificar as unidades Multiplus-II.

3.1. Medição da tensão CA

A entrada CA do Multiplus-II funciona como uma entrada de medição. Como o relé de retroalimentação interno não é utilizado, os fios podem ser relativamente finos, pelo que os fios de 1,5 mm² são suficientes.

Procedimento de ligação:

  1. Ligue os terminais AC-IN do Multiplus-II à alimentação CA.

  2. Nas unidades em paralelo, ligue apenas a unidade principal (de cada fase) ao terminal AC-IN e deixe os terminais AC-IN das unidades secundárias desligados.

  3. Utilize um disjuntor de 4 polos de 6 A para instalar um fusível na linha e nos fios neutros.

3.2. Transformador de corrente

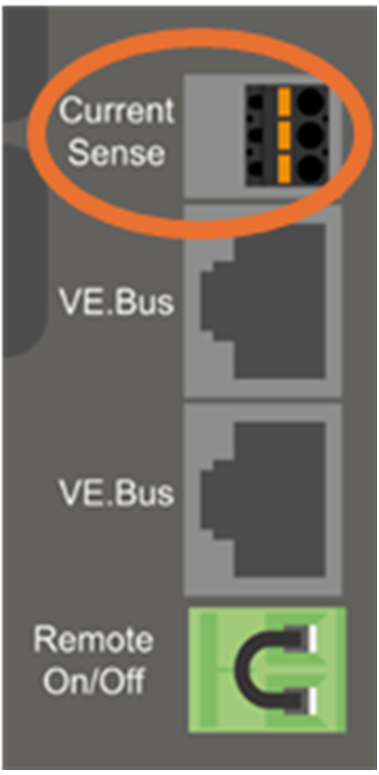

Os transformadores de corrente para cada fase (L1, L2 e L3) estão ligados às entradas «Sensor de corrente» nas respetivas unidades principais de fase Multiplus-II:

Procedimento de ligação:

  1. Retire a ponte entre os terminais INT e COM.

  2. Ligue o fio de sensor vermelho ao terminal EXT e o fio de sensor branco ao terminal COM.

  3. Certifique-se de que a direção do fio através do sensor de corrente segue a seta que aponta do gerador para o Multiplus-II


Notas importantes:

  • Evite colocar a cablagem do sensor de corrente em paralelo e próximo da cablagem de alimentação CA, da cablagem de sinal ou da cablagem VE.bus para evitar as interferências de sinal.

  • O transformador de corrente de 400 A tem uma resolução de deteção de corrente reduzida, especialmente em baixas correntes.

Transformadores de corrente compatíveis:

  • CRT12XXXXXX: Transformador de corrente de 100 A : 50 mA para extremidade de cabo Multiplus-II (disponível no comprimento de cabo de 1,5 m e 20 m).

  • CT140050100: Transformador de corrente 400 A : 50 mA para extremidade de cabo Multiplus-II (10 m) (a cablagem do sensor de corrente pode ser ampliada até 20 m com um cabo de 0,75 mm²).

  • CRT11XXXXXXX: Transformador de corrente 100 A : 50 mA para conector jack Multiplus-II (para unidades mais antigas Multiplus-II, disponível com um comprimento de 1,5 m ou 20 m).

Para mais informação, consulte: https://www.victronenergy.pt/meters-and-sensors/current-transformer-for-multiplus-ii.

3.3. Relé de ligação à terra

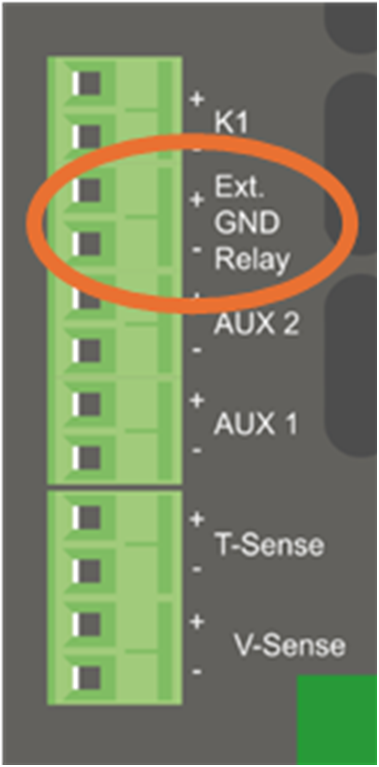

O sinal de acionamento do relé de terra é alimentado pelos terminais «Relé GND Ext» do Multiplus-II da unidade principal de fase L1 através de um relé auxiliar.

Como o sinal de saída «Relé GND Ext» está limitado a 24 V / 200 mA, deve ser usado um relé auxiliar com uma bobina de 24 V para comutar o relé de terra real.

A classificação nominal do relé de terra tem de corresponder à potência total do inversor do sistema.

Procedimento de ligação:

  1. Ligue os terminais de bobina de relé auxiliar aos terminais «Relé GND Ext.» do MultiPlus-II.

  2. Ligue os terminais de alimentação do relé auxiliar ao terminal L1 AC-Out L Multiplus e a um dos terminais da bobina do relé de terra. Instale um fusível de 2 A neste fio.

  3. Ligue o terminal da bobina do relé de terra restante ao terminal L1 AC-OUT N do Multiplus-II.

  4. Ligue os terminais de alimentação do relé de terra entre os terminais GND do Multiplus-II e AC-OUT N.


3.4. Comutador de transferência externo

Pode utilizar qualquer contactor normalizado.

Como a corrente do inversor flui através das saídas CA das unidades Multiplus-II, certifique-se de que a cablagem do contactor de transferência externa é devidamente dimensionada e simétrica.

Procedimento de ligação:

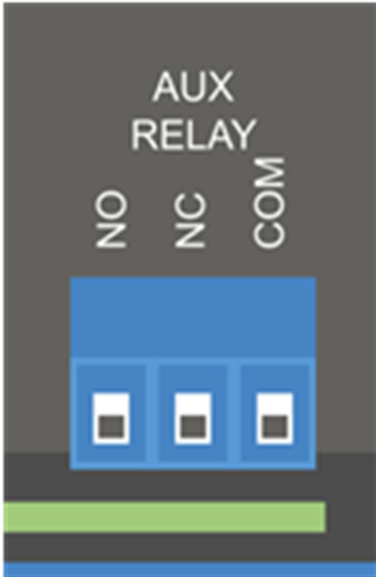

  1. Ligue a bobina do contactor diretamente aos terminais NO e COM dos terminais «RELÉ AUX» do Multiplus-II da unidade principal de fase L1. Instale um fusível de 2 A neste fio.

  2. Ligue um dos lados dos terminais de alimentação do contactor à fonte de alimentação CA.

  3. Ligue o outro lado dos terminais de alimentação do contactor aos terminais AC-OUT ou às unidades Multiplus-II e às cargas AC.

  4. Proteja a cablagem de saída de CA com um disjuntor adequado para a carga prevista e o calibre dos fios. Instale um fusível na cablagem que transmite energia e neutra.

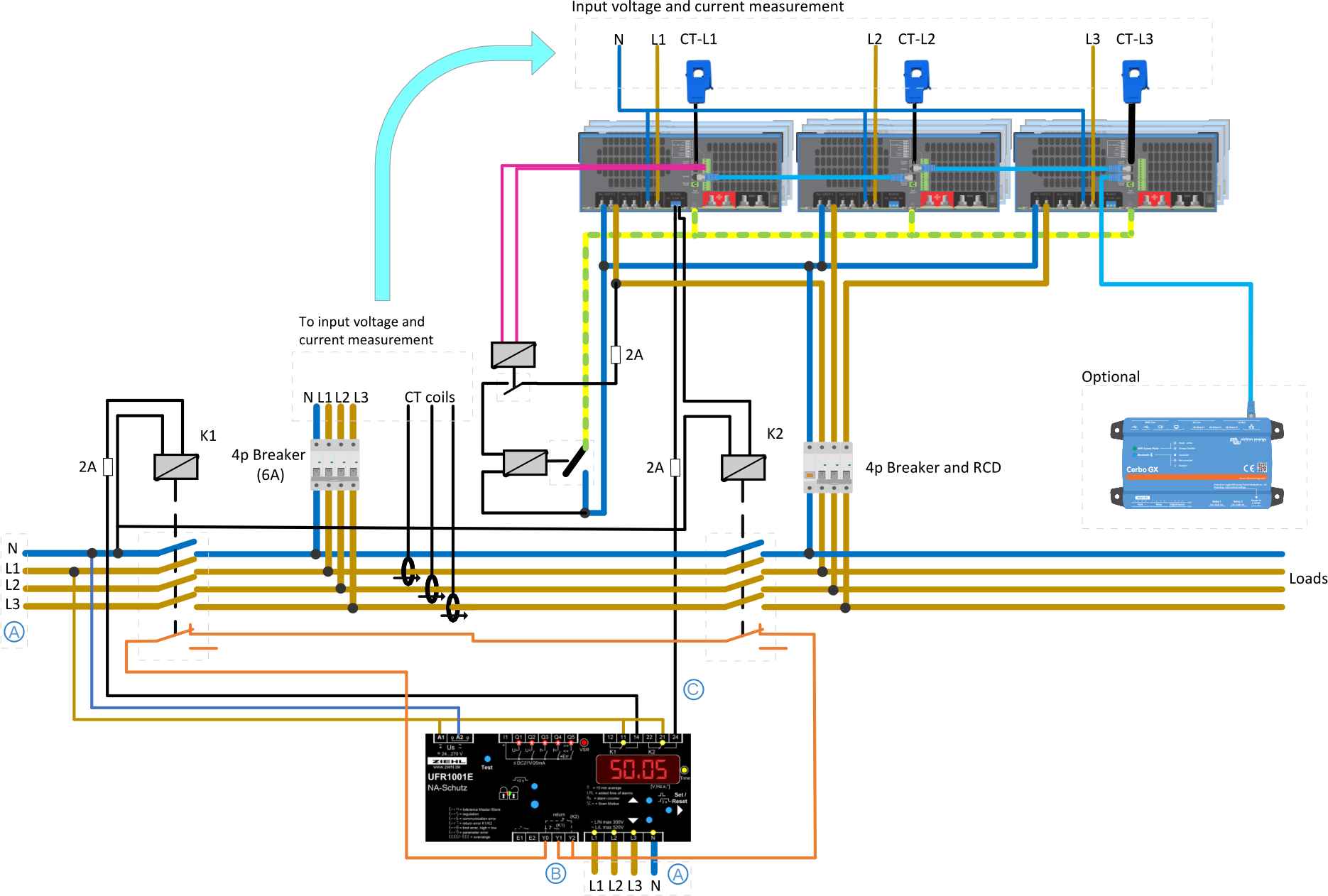

3.5. Relé Ziehl

Pode ser necessário um relé Ziehl UFR1001E para determinados países ou aplicações ligadas à rede. A secção Lista de países com certificação do código de rede lista os requisitos por país.


A

Gerador ou rede elétrica

B

Sinais de feedback da posição do comutador de transferência K1, K2

C

O Multiplus-II pode abrir o K2

Para obter mais informações sobre o relé Ziehl UFR1001E, visite o nosso site: https://www.victronenergy.pt/accessories/ziehl-voltage-frequency-sensitive-relay-ufr1001e

Consulte o esquema de ligações completo na secção Esquema de ligações com relé Ziehl adicionado.
