Aplicația comutatorului de transfer extern MultiPlus-II

4. Configurare

În această secțiune:

4.1. Actualizați la firmware-ul S99 VE.Bus

Unitățile MultiPlus-II necesită firmware VE.Bus specific aplicației, identificat prin numărul subversiunii „.S99”.

Procedura de actualizare:

  1. Descărcați fișierul xxxyy.S99.vff de la https://professional.victronenergy.com/

  2. Instalați firmware-ul utilizând VEFlash, aplicația VictronConnect sau portalul VRM.

  3. Asigurați-vă că selectați fișierul xxxyy.S99.vff în timpul actualizării firmware-ului.

  4. Repetați procesul pentru toate unitățile MultiPlus-II.

Atenție

ATENŢIE: Nu utilizați niciodată unitatea MultiPlus-II cu firmware standard într-o aplicație „Comutator de transfer extern”. Acest lucru va face ca sistemul să se conecteze la intrarea de curent alternativ și probabil va declanșa protecția de curent pe acel circuit de măsurare exclusiv.

4.2. Configurarea sistemului VE.Bus

Utilizați „VE.Bus System Configurator” (Configurator sistem VE.Bus) pentru a configura sistemul.

Procedura de configurare

  1. Configurați toți magistralele de fază în grupul de intrare CA 1.

  2. Configurați toate dispozitivele slave din grupul de intrare CA 2.

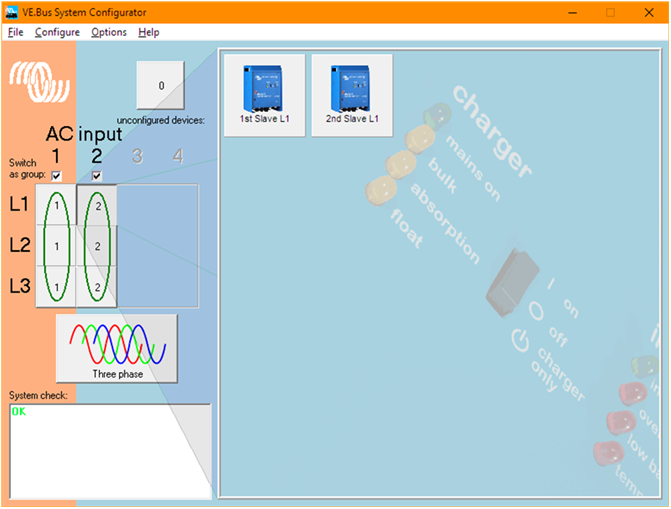

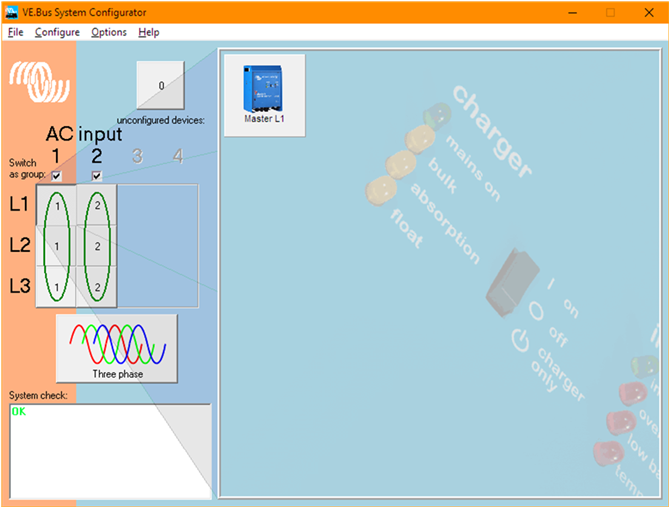

Consultați următoarele capturi de ecran.


4.3. Configurarea MultiPlus-II

Utilizați „VEConfigure” pentru a configura fiecare unitate MultiPlus-II.

Procedura de configurare:

  1. Asigurați-vă că este instalată versiunea de firmware „S99”

  2. Navigați la fila „General”.

  3. Pentru toate unitățile magistrale de fază, setați „Current sensor rating” (Valoarea nominală a senzorului de curent) la 100 sau 400 A, corespunzător curentului nominal al senzorului de curent.

  4. Pentru toate unitățile slave, setați „Current sensor rating” (Valoarea nominală a senzorului de curent) la 100 A, indiferent de valoarea nominală a senzorului de curent.

  5. Navigați la fila „Grid” (Rețea).

  6. Pentru toate unitățile, setați „Country/grid code standard” (Cod standard de țară/grilă) la „None” (Niciunul).

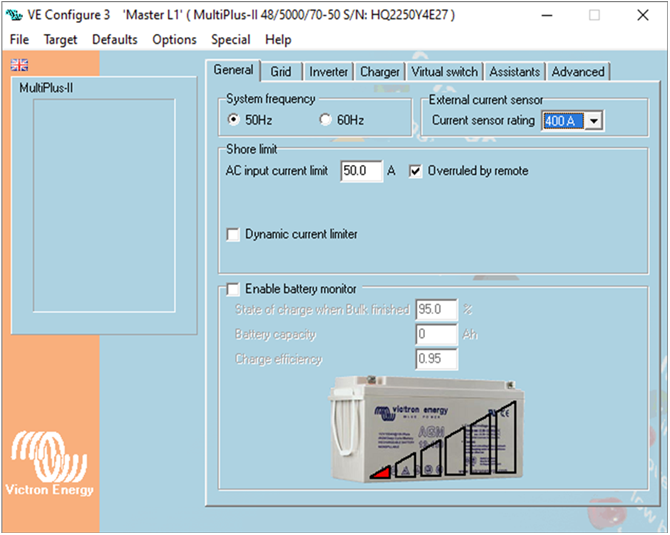

Consultați următoarea captură de ecran.


4.4. Versiunea sistemului de operare Venus

Dacă se utilizează un dispozitiv GX, acesta trebuie actualizat la versiunea Venus OS 3.33 sau ulterioară.

4.5. Funcția de pornire/oprire a generatorului dispozitivului GX.

Pentru un transfer fără întreruperi, vă recomandăm să utilizați funcția de pornire/oprire a generatorului în dispozitivele noastre GX, inclusiv funcția de răcire,

Iată cum funcționează aceasta:

În momentul în care sistemul primește semnalul de oprire a generatorului, invertorul preia mai întâi sarcina. Numai după aceasta și după perioada de răcire configurată, generatorul se va opri. Acest lucru face ca timpul exact de deschidere al contactorului să fie irelevant, asigurând un transfer instantaneu (0 ms) fără întrerupere.

În schimb, oprirea generatorului și permiterea invertorului să inițieze transferul după ce a detectat o scădere a tensiunii sau a frecvenței va duce la o comutare mai lentă, indiferent de viteza contactorului.

Pentru mai multe detalii privind funcția de pornire/oprire a generatorului GX și integrarea cu DSE, ComAp și alte controlere de generator, consultați capitolul 17 din manualul GX.
