Interruptor de transferencia externo para el MultiPlus-II

4. Configuración

En esta sección:

4.1. Actualice el firmware de VE.Bus a la versión S99.

Las unidades de MultiPlus-II necesitan un firmware VE.Bus específico para la aplicación, identificado por el número de sub-versión “.S99”.

Procedimiento de actualización:

  1. Descargue el archivo xxxyy.S99.vff de https://professional.victronenergy.com/

  2. Instale el firmware mediante VEFlash, la aplicación VictronConnect o el portal VRM.

  3. Asegúrese de seleccionar el archivo xxxyy.S99.vff durante la actualización de firmware.

  4. Repita el proceso para todas las unidades de MultiPlus-II.

Atención

PRECAUCIÓN: Nunca utilice una unidad de MultiPlus-II con firmware estándar en una aplicación “Interruptor de transferencia externo”. Esto haría que el sistema se conectase a la entrada de CA y posiblemente activase la protección de corriente en ese circuito de solo medición.

4.2. Configuración del sistema VE.Bus

Use el “VE.Bus System Configurator” para configurar el sistema.

Procedimiento de configuración

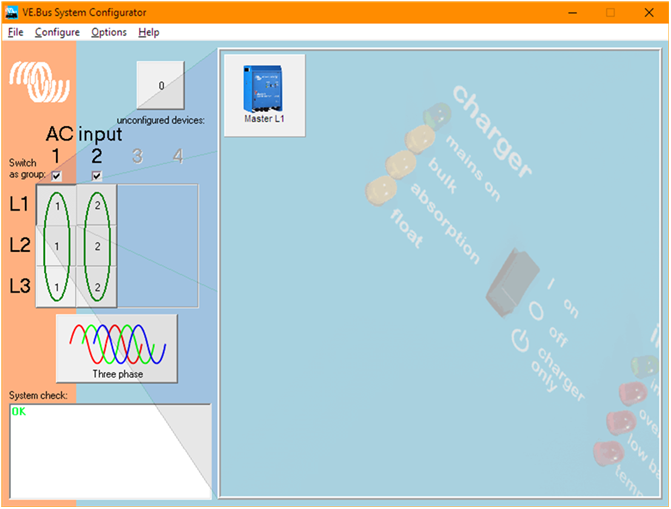

  1. Configure todos los maestros de fase del grupo 1 de entrada de CA.

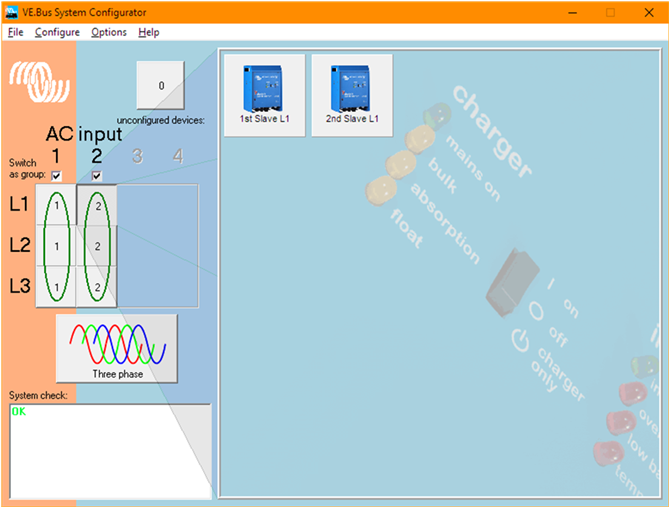

  2. Configure todos los esclavos del grupo 2 de entrada de CA.

Véanse las siguientes capturas de pantalla.


4.3. Configuración del MultiPlus-II

Configure cada unidad de MultiPlus-II con “VEConfigure”.

Procedimiento de configuración:

  1. Asegúrese de que se ha instalado la versión de firmware “S99”

  2. Vaya a la pestaña “General”.

  3. Para todas las unidades maestras de fase, establezca el “Valor nominal del sensor de corriente” en 100 o  400 A, coincidiendo con la corriente nominal del sensor de corriente.

  4. Para todas las unidades esclavas, establezca el “Valor nominal del sensor de corriente” en 100 A, independientemente de la corriente nominal del sensor de corriente.

  5. Vaya a la pestaña “Red”.

  6. Para todas las unidades, establezca el “Estándar de código de país / red” en “Ninguno”.

Véase la siguiente captura de pantalla.


4.4. Versión de Venus OS

Si se usa un dispositivo GX, debe estar actualizado a la versión de Venus OS 3.33 o posterior.

4.5. Opción de arranque/parada del generador del dispositivo GX

Para una transferencia sin problemas, recomendamos usar la opción de arranque/parada del generador de nuestros dispositivos GX, incluida la función de enfriamiento.

Funciona del siguiente modo:

Cuando el sistema recibe la señal de detener el generador, en primer lugar el inversor se ocupa de la carga. El generador solo se detendrá después de que esto haya sucedido y una vez transcurrido el periodo de enfriamiento configurado. Esto hace que el momento exacto de apertura del contactor sea irrelevante, garantizando una transferencia instantánea (0 ms) sin interrupción.

Por el contrario, detener el generador en primer lugar y dejar que el inversor inicie la transferencia una vez que haya detectado una caída en la tensión o la frecuencia hará que la transición sea más lenta, independientemente de la velocidad del contactor.

Para más información sobre la opción de arranque/parada del generadores GX y la integración con DSE, ComAp y otros controladores de generador, véase el capítulo 17 del manual GX.
