8. Erweiterte Konfiguration

In diesem Abschnitt:

8.1. Erweiterte Einstellungen

In speziellen Anwendungsfällen, in denen die integrierten Lademodi für den zu ladenden Batterietyp nicht geeignet/ideal sind oder der Batteriehersteller bestimmte Ladeparameter empfiehlt und eine Feinabstimmung erwünscht ist, ist eine erweiterte Konfiguration mit einem Bluetooth-fähigen Gerät (wie z. B. einem Mobiltelefon oder Tablet) unter Verwendung der VictronConnect-App möglich.

Für die meisten gebräuchlichen Batterietypen ist eine erweiterte Konfiguration weder erforderlich noch empfehlenswert; die integrierten Lademodi und die adaptive Ladelogik sind in der Regel geeignet und erbringen eine sehr gute Leistung.

Das Menü Erweiterte Einstellungen ermöglicht es, spezifische Konfigurationen von Ladeparametern und benutzerdefinierte Einstellungen zu speichern und einfach auszuwählen.

So rufen Sie das Menü „Erweiterte Einstellungen“ auf:

Schließen Sie das Wechselstromkabel an eine Netzsteckdose an. Nach einer kurzen Verzögerung leuchten die LEDs auf, die den aktuellen Lademodus und den Ladezustand anzeigen.
Öffnen Sie mithilfe eines Bluetooth-fähigen Geräts (z. B. eines Mobiltelefons oder Tablets) die VictronConnect-App und suchen Sie auf der Geräteliste der Seite „LOCAL“ nach dem Smart IP43 Charger. Stellen Sie anschließend eine Verbindung zum Gerät her (der standardmäßige Bluetooth-PIN-Code lautet 000000).

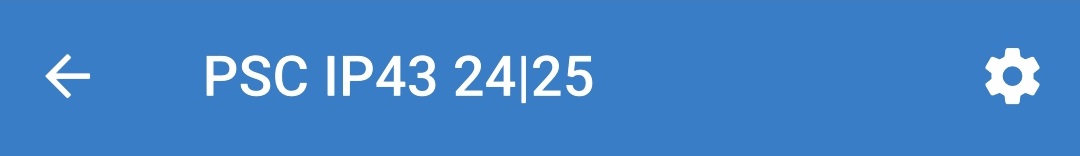

Wählen Sie das Symbol „Einstellungen“ (Zahnrad in der oberen rechten Ecke), um die Seite „Einstellungen“ aufzurufen.

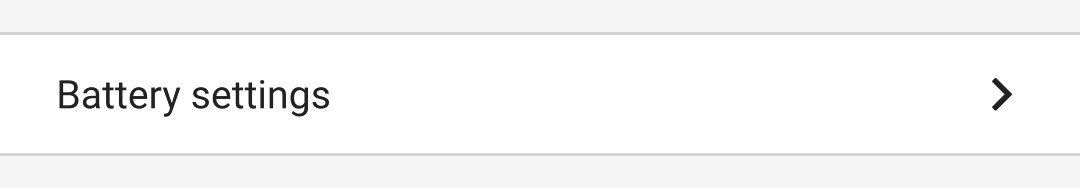

Wählen Sie „Batterieeinstellungen“, um die Seite „Erweiterte Einstellungen“ aufzurufen.

So bearbeiten/konfigurieren Sie die „erweiterten Einstellungen“:

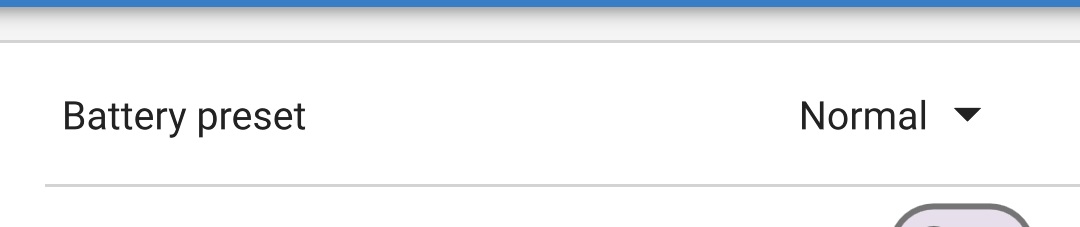

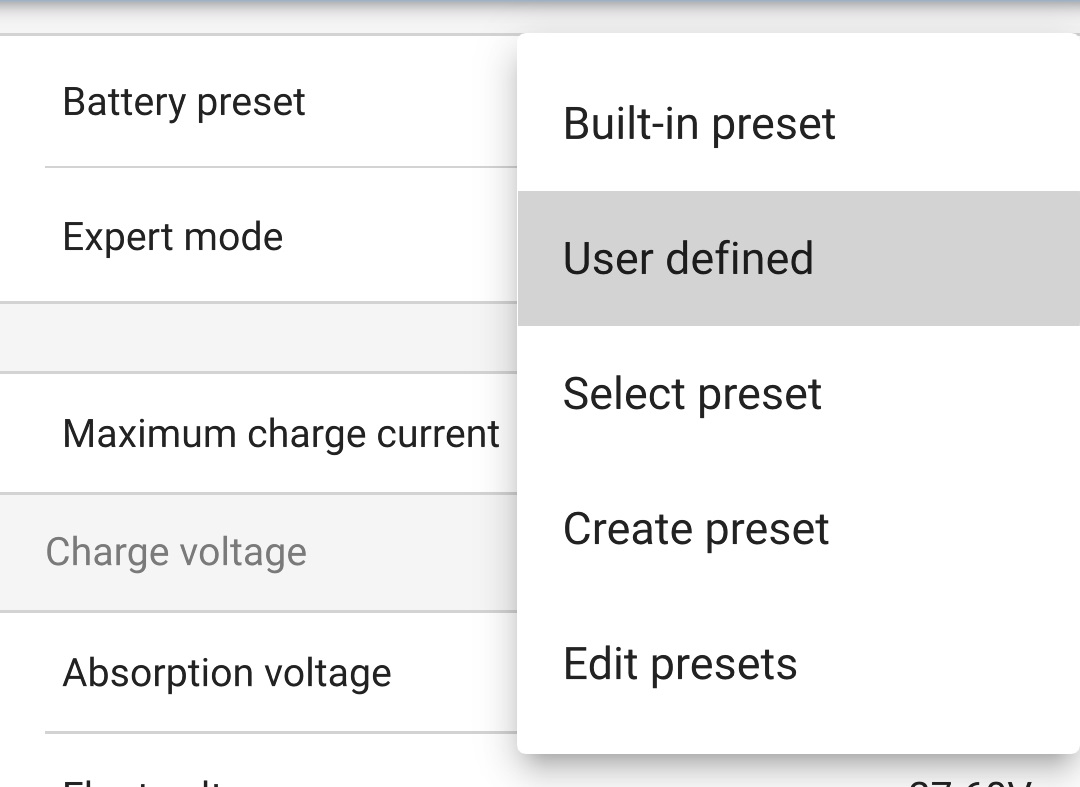

Wählen Sie den Auswahlpfeil „Batterievoreinstellung“, um das Menü zu erweitern.

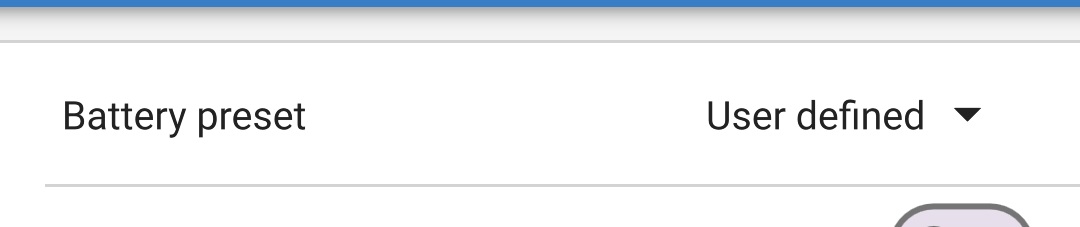

Wählen Sie „Benutzerdefiniert“ aus dem Auswahlmenü.
Die „benutzerdefinierte“ Konfiguration wird nun aktiviert.
Konfigurieren Sie die erweiterten Einstellungen entsprechend den Empfehlungen des Batterieherstellers.

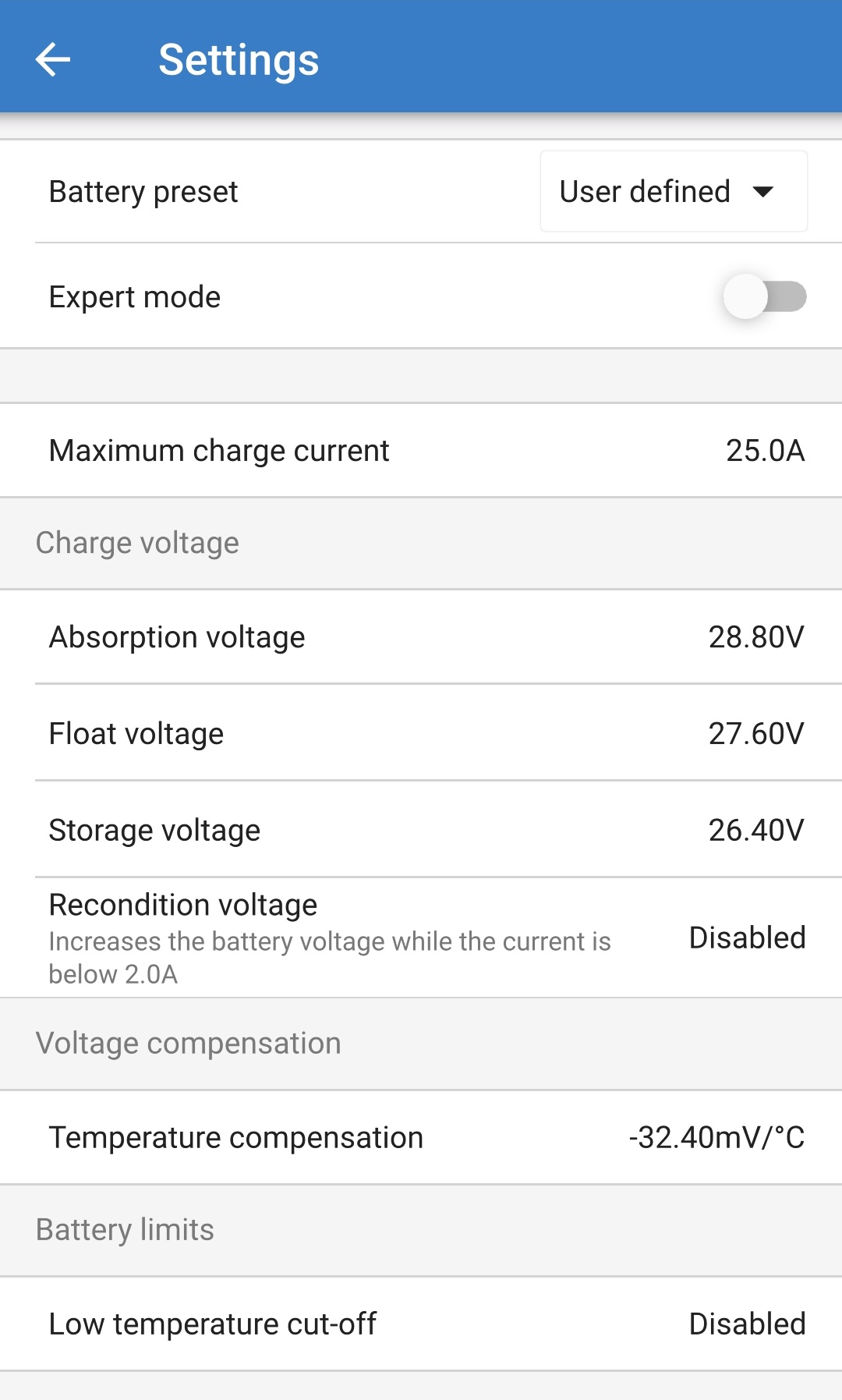

Die erweiterten Einstellungen ( mit deaktiviertem Expertenmodus) umfassen:

Batterievoreinstellung
Das Dropdown-Menü „Batterievoreinstellung“ ermöglicht die Auswahl aus den folgenden Optionen:
1. Eingebaute Voreinstellung
  Auswahl einer integrierten Voreinstellung (wie im Menü Allgemeine Einstellungen)
2. Benutzerdefiniert
  Wiederwahl der letzten „benutzerdefinierten“ Ladeeinstellungen
3. Voreinstellung auswählen
  Auswahl aus einem erweiterten Bereich von integrierten Batterieladevoreinstellungen, einschließlich neuer benutzerdefinierter Ladevoreinstellungen
4. Voreinstellung erstellen
  Eine neue Ladevoreinstellung, die aus benutzerdefinierten Einstellungen erstellt und gespeichert wird
5. Voreinstellungen bearbeiten
  Eine vorhandene Voreinstellung, die bearbeitet und gespeichert werden soll
Maximaler Ladestrom
Bei der Einstellung des maximalen Ladestroms kann zwischen der Standardeinstellung und einer deutlich reduzierten Voreinstellung für die Ladestrombegrenzung gewählt werden; Maximum, Niedrig (50 % des Maximums) oder Minimum (25 % des Maximums) für Strom. Alternativ kann auch ein benutzerdefinierter maximaler Ladestrom (zwischen dem minimalen und dem maximalen Grenzwert) konfiguriert werden.
Ladespannung
Die Ladespannungseinstellungen ermöglichen es, den Spannungssollwert für jede Ladestufe unabhängig zu konfigurieren und einige Ladestufen (Rekonditionierung und Ladeerhaltungsmodus) zu sperren oder freizugeben.
Der Ladespannungs-Sollwert für die folgenden Ladestufen kann konfiguriert werden:
1. Konstantspannung
2. Ladeerhaltungsspannung
3. Speicherung
4. Wiederherstellung
Spannungskompensation
1. Temperaturkompensation
  Die Einstellung der Temperaturkompensation ermöglicht die Konfiguration des Temperaturkompensationskoeffizienten der Ladespannung oder die vollständige Deaktivierung der Temperaturkompensation (z.B. für Lithium-Ionen-Batterien). Der Temperaturkompensationskoeffizient wird in mV/°C angegeben und gilt für die gesamte Batterie/Batteriebank (nicht pro Batteriezelle).
Batteriegrenzwerte
1. Abschalten bei niedriger Temperatur
  Die Einstellung für die Abschaltung bei niedrigen Temperaturen deaktiviert das Laden bei niedrigen Temperaturen, um Lithium-Batterien vor Schäden zu schützen; diese Einstellung erfordert, dass die Temperatur der Batterie von einem kompatiblen Batteriemonitor über das VE.Smart-Netzwerk übertragen wird.

8.2. Expertenmodus-Einstellungen

Der Expertenmodus erweitert das Menü für die erweiterten Einstellungen sogar noch weiter, um speziellere Konfigurationseinstellungen auf Expertenebene zu ermöglichen.

So rufen Sie die Einstellungen des Expertenmodus auf:

Öffnen Sie die Seite „Erweiterte Einstellungen“ und aktivieren Sie die „benutzerdefinierte“ Konfiguration – siehe Abschnitt „Erweiterte Konfiguration > Erweiterte Einstellungen“ für Anweisungen.

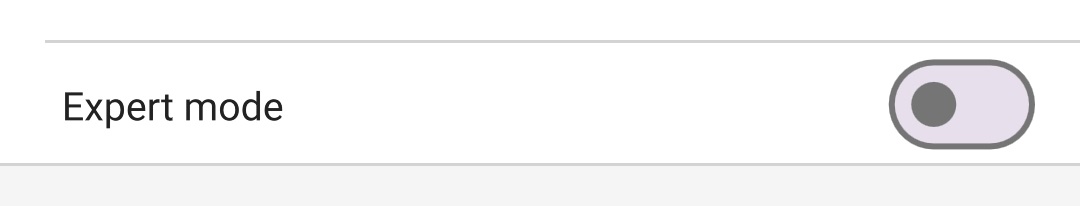

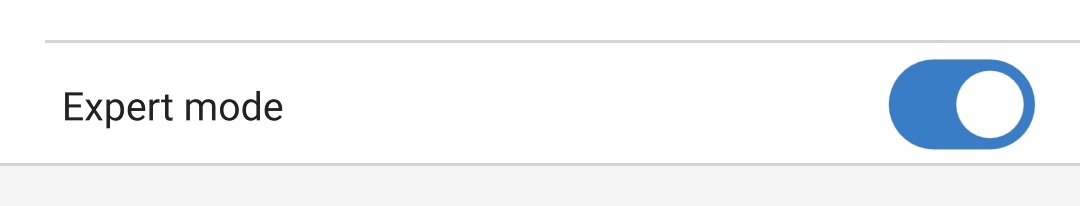

Aktivieren Sie den Schalter „Expertenmodus“, um zusätzliche Einstellungen im „Expertenmodus“ zu aktivieren (Erweiterung des Menüs „Erweiterte Einstellungen“).

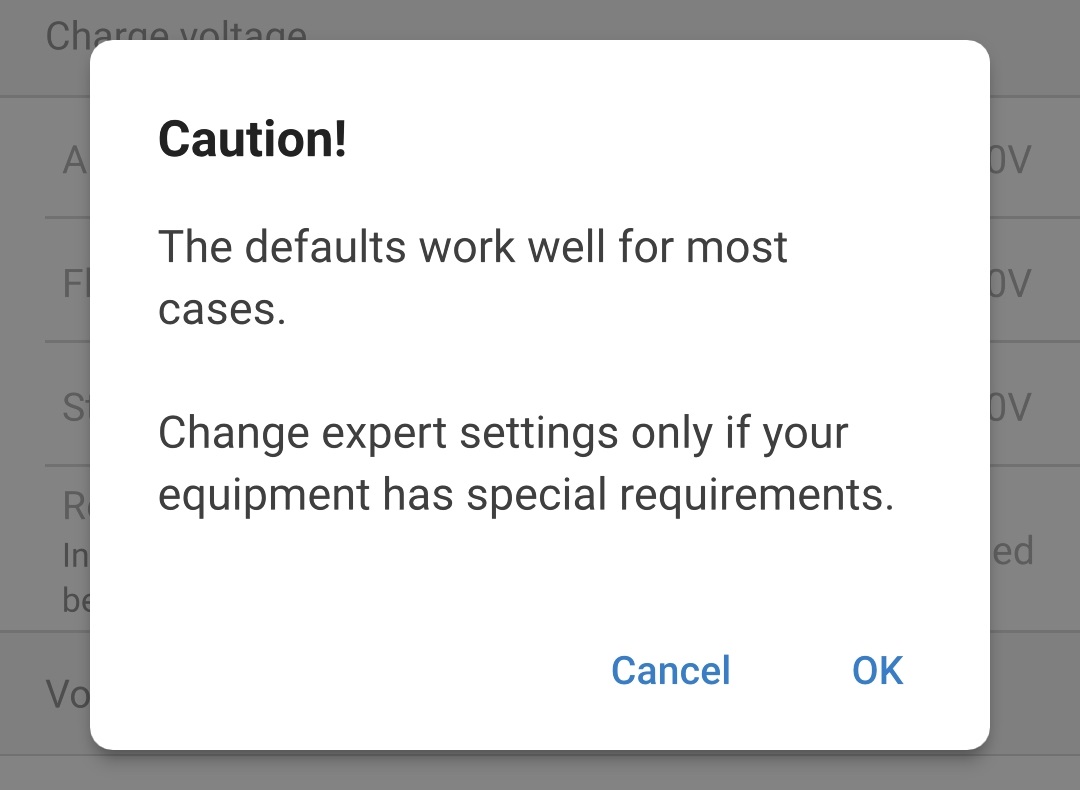

Lesen Sie die Warnmeldung und wählen Sie dann „OK“, um zu akzeptieren und fortzufahren.

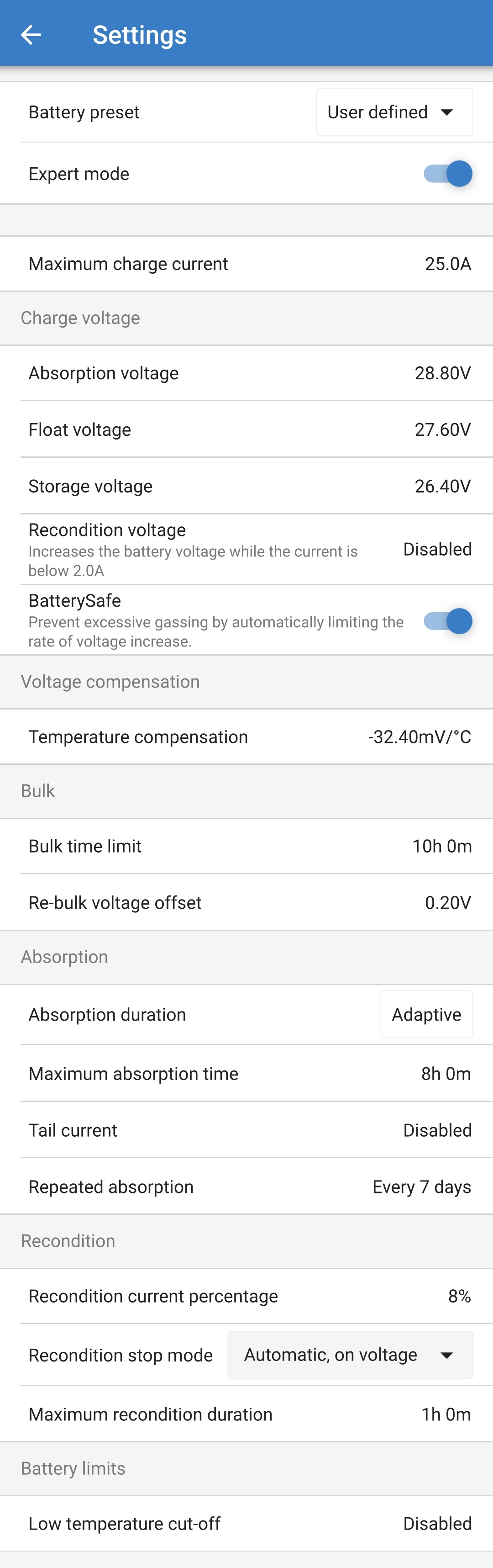

Die Einstellungen des „Expertenmodus“ (eine Erweiterung des Menüs „Erweiterte Einstellungen“) werden nun aktiviert.

Die ADDITIONAL (Zusätzlichen) Einstellungen im Expertenmodus umfassen:

Ladespannung
1. BatterySafe
  Die BatterySafe-Einstellung ermöglicht es, die BatterySafe-Spannungssteuerung zu aktivieren oder zu deaktivieren. Wenn BatterySafe aktiviert ist, wird die Anstiegsrate der Batteriespannung während der Bulk-Phase automatisch auf ein sicheres Niveau begrenzt. In Fällen, in denen die Batteriespannung sonst schneller ansteigen würde, wird der Ladestrom reduziert, um eine übermäßige Gasung zu verhindern.
Konstantstrom
1. Bulk-Zeitbegrenzung
  Die Einstellung der Bulk-Zeitbegrenzung schränkt die maximale Zeit ein, die das Ladegerät als Schutzmaßnahme in der Bulk-Phase verbringen kann, da die Absorptionsspannung zu diesem Zeitpunkt bereits erreicht sein sollte. Wenn das Bulk-Zeitlimit erfüllt ist, geht das Ladegerät direkt in die Float-Phase über.
2. Re-Bulk-Spannung Offset
  Die Offset-Einstellung für die Re-Bulk-Spannung wird verwendet, um den Schwellenwert für die Re-Bulk-Spannung zu bestimmen, der einen neuen Ladezyklus auslöst. Der Offset bezieht sich auf die konfigurierte „Speicherspannung“ (Re-Bulk-Spannung = Speicherspannung - Re-Bulk-Spannungsoffset). Wenn die Batteriespannung in der Konstantstromphase oder in der Lagerungsphase des Ladegeräts unter den Schwellenwert für die Wiederaufladespannung fällt und eine Minute lang unter diesem Wert bleibt, wechselt das Ladegerät zurück in die Konstantstromphase.
Konstantspannung
1. Konstantspannungsdauer
  Die Einstellung der Konstantspannungsdauer ermöglicht die Wahl zwischen einer angepassten Konstantspannungszeit (berechnet auf der Grundlage der Konstantstromzeit / des Entladungsgrads) oder einer festen Konstantspannungszeit.
2. Maximale Konstantspannungszeit / Konstantspannungszeit
  Mit der Einstellung maximale Konstantspannungszeit / Konstantspannungszeit kann die maximale angepasste Konstantspannungszeit oder die feste Konstantspannungszeit konfiguriert werden (je nachdem, ob angepasste oder feste Konstantspannungszeit gewählt wurde). Beachten Sie, dass die Konstantspannungsphase unabhängig davon, ob eine angepasste oder eine feste Konstantspannungszeit gewählt wurde, je nach Einstellung des Schweifstroms (falls aktiviert) vorzeitig beendet werden kann.
3. Tail current (Schweifstrom)
  Mit der Einstellung des Schweifstroms kann die Konstantspannungsphase in Abhängigkeit vom Ladestrom vorzeitig beendet werden. Sinkt der Ladestrom eine Minute lang unter den Schwellenwert für den Schweifstrom, wird die Konstantspannungsphase sofort beendet und das Ladegerät geht in die Ladeerhaltungsphase oder Speicherungsphase über.
4. Wiederholte Konstantspannungsphase
  Mit der Einstellung für die wiederholte Konstantspannung kann die verstrichene Zeit zwischen jedem automatischen Auffrischungsladezyklus (1h in der Konstantspannungsphase) konfiguriert werden. Die wiederholte Konstantspannung ist standardmäßig aktiviert und kann deaktiviert werden, was dazu führt, dass die Batterie auf unbestimmte Zeit im Speichermodus bleibt.
Wiederherstellung
1. Wiederherstellungsstrom in Prozent
  Der Prozentsatz des Wiederherstellungsstroms wird verwendet, um den Grenzwert für den Ladestrom festzulegen, während sich das Ladegerät in der Wiederherstellungsphase befindet; der Prozentsatz bezieht sich auf den konfigurierten „maximalen Ladestrom“. Das Ladegerät begrenzt den Ladestrom in der Wiederherstellungsphase auf diesen niedrigeren Wert.
2. Wiederherstellungs-Stopp-Modus
  Die Einstellung des Wiederherstellungs-Stopp-Modus ermöglicht die Auswahl zwischen der Beendigung der Wiederherstellungsphase, wenn die Batteriespannung den Spannungssollwert der Wiederherstellungsphase oder einen festgelegten Zeitraum erreicht.
3. Maximale Wiederherstellungsdauer
  Mit der Einstellung der Wiederherstellungszeit kann die maximale Wiederherstellungszeit oder die feste Wiederherstellungszeit konfiguriert werden (abhängig vom gewählten Wiederherstellungs-Stopp-Modus).

8.3. Stromversorgungsmodus

Die Smart IP43 Charger-Reihe eignet sich auch für den Einsatz als Gleichstromversorgung, um Geräte ohne angeschlossene Batterie (oder während sie ebenfalls an eine Batterie angeschlossen sind) zu betreiben.

Während es immer noch möglich ist, das Ladegerät als Stromversorgung zu verwenden, ohne irgendwelche Einstellungen zu ändern, gibt es für diesen Zweck / diese Verwendung einen speziellen „Stromversorgungs“-Modus, welcher auch empfohlen wird.

Wenn das Ladegerät als Stromversorgung verwendet wird, empfiehlt es sich, den Modus „Stromversorgung“ zu aktivieren, da er die interne Ladelogik deaktiviert und eine konstante DC-Versorgungsspannung liefert.

So aktivieren Sie den Stromversorgungsmodus:

Schließen Sie das Wechselstromkabel an eine Netzsteckdose an. Nach einer kurzen Verzögerung leuchten die LEDs auf, die den aktuellen Lademodus und den Ladezustand anzeigen.
Öffnen Sie mithilfe eines Bluetooth-fähigen Geräts (z. B. eines Mobiltelefons oder Tablets) die VictronConnect-App und suchen Sie auf der Geräteliste der Seite „LOCAL“ nach dem Smart IP43 Charger. Stellen Sie anschließend eine Verbindung zum Gerät her (der standardmäßige Bluetooth-PIN-Code lautet 000000).
Wählen Sie das Symbol „Einstellungen“ (Zahnrad in der oberen rechten Ecke), um die Seite „Einstellungen“ aufzurufen.

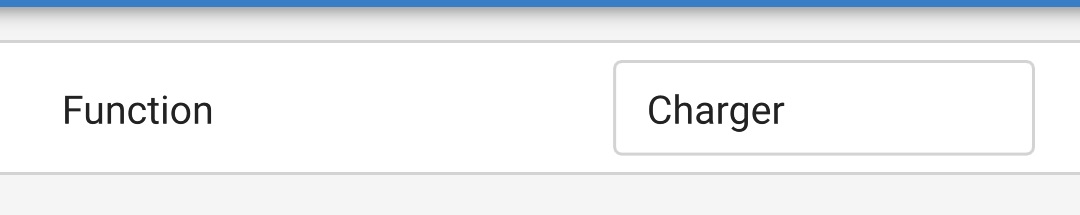

Wählen Sie den Modus „Funktion“ (Ladegerät), um das Auswahlmenü zu erweitern.

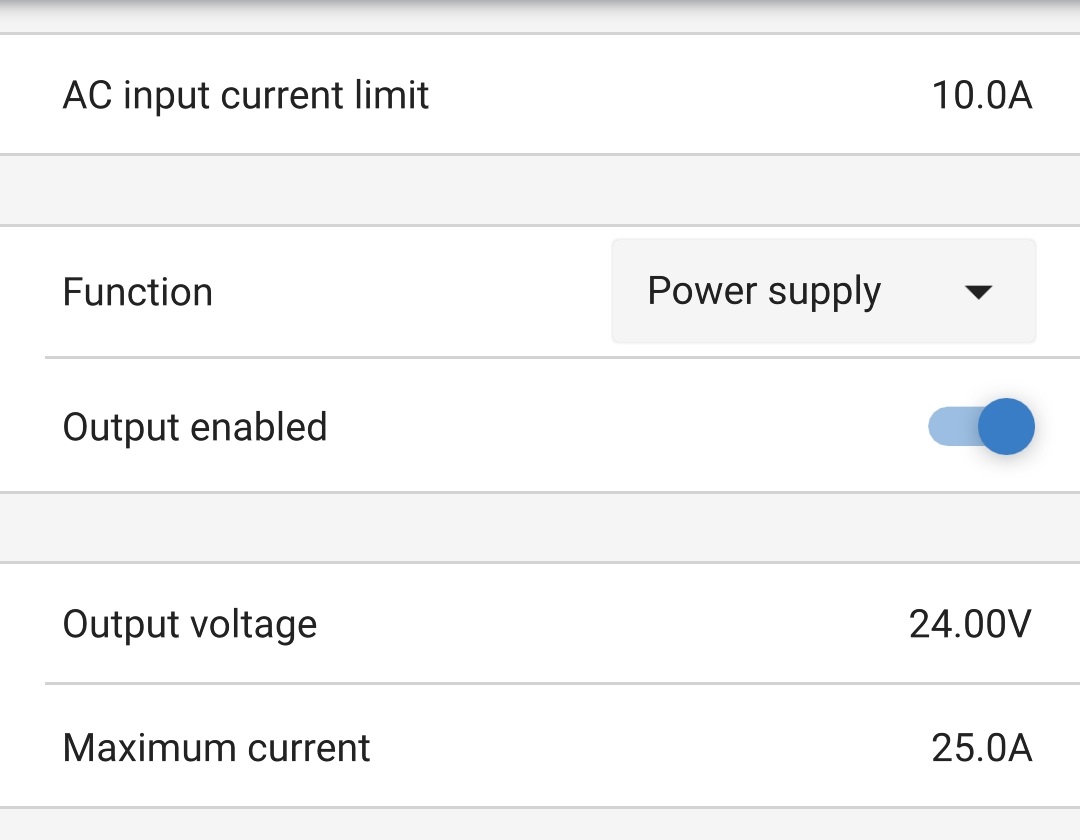

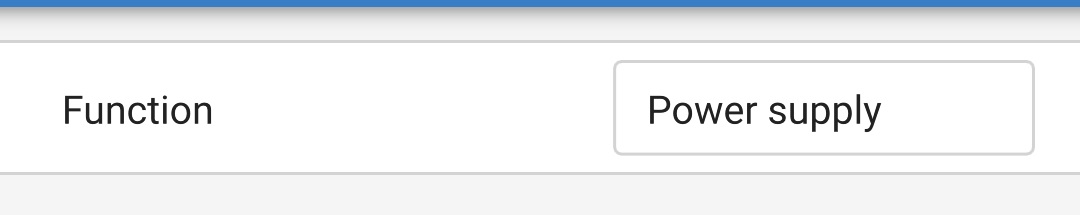

Wählen Sie den Modus „Stromversorgung“ aus dem Auswahlmenü.
Der Modus „Stromversorgung“ wird nun aktiviert. Nach der Aktivierung leuchten die LEDs BULK, ABS, FLOAT und STORAGE.
Passen Sie bei Bedarf die gewünschte Ausgangsspannung und/oder den Grenzwert für den „Maximalen Strom“ an.

Um das Ladegerät wieder als normales Batterieladegerät zu verwenden, befolgen Sie die Schritte 1 bis 3 oben und wählen Sie dann den Modus „Ladegerät“ aus dem Auswahlmenü „Funktion“.
