4. Einrichtung, Konfiguration und Bedienung von VictronConnect

In diesem Abschnitt:

4.1. Einrichtung

Die folgenden Schritte sind notwendig, um eine erfolgreiche Verbindung mit der SmartSolar MPPT RS über Bluetooth und der VictronConnect App herzustellen:

Stellen Sie sicher, dass Bluetooth auf Ihrer SmartSolar MPPT RS aktiviert ist. Bluetooth ist standardmäßig aktiviert.
Tipp
Wenn Bluetooth zuvor deaktiviert war, müssen Sie eine Verbindung zur SmartSolar MPPT RS über eine VE.Direct-zu-USB-Schnittstelle und die VictronConnect App herstellen, um es wieder zu aktivieren.
Laden Sie die VictronConnect App aus dem App Store oder von Google Play herunter und installieren Sie sie.
Öffnen Sie die VictronConnect App und blättern Sie durch die Liste der Geräte für die SmartSolar MPPT RS.

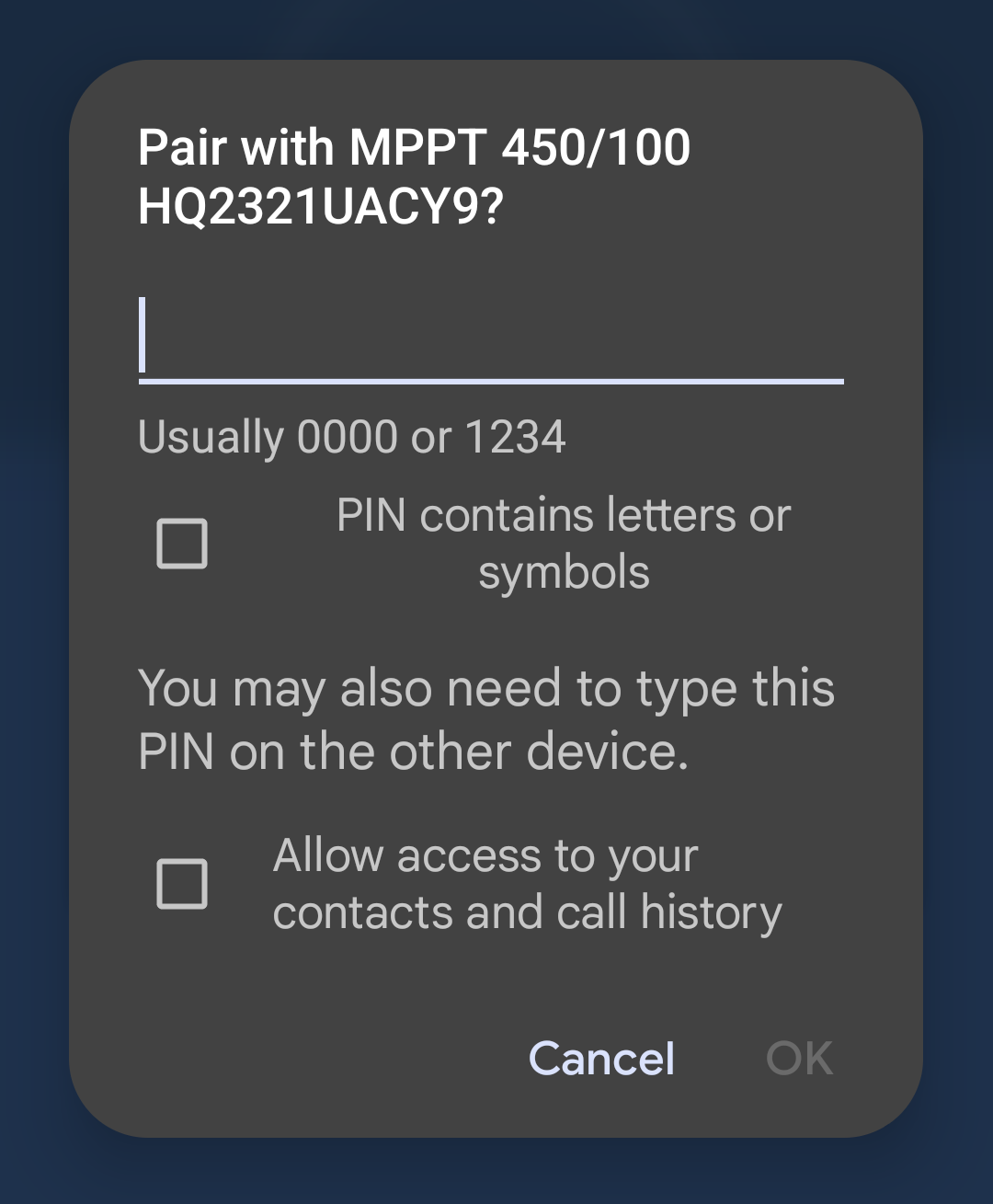

Tippen Sie darauf, um den Kopplungsdialog zu starten. Geben Sie den standardmäßigen Kopplungscode ein, der entweder 000000 lautet oder eine eindeutige PIN ist, die auf dem Seriennummernaufkleber der SmartSolar MPPT RS aufgedruckt ist.
Es wird dringend empfohlen, die Standard-PIN in eine andere Ihrer Wahl zu ändern, wenn Sie dazu aufgefordert werden.
Sobald die Kopplung erfolgreich war, wird die Übersichtsseite angezeigt.

4.2. Übersichtsseite

Die Übersichtsseite bietet Informationen auf einen Blick über die SmartSolar MPPT RS. Sie ist in drei Registerkarten unterteilt:

Status: Sofortige Anzeige des Grundzustands des MPPT-Ladegeräts.
Verlauf: Lassen Sie sich die Solar- und Batteriedaten der letzten 30 Tage anzeigen.
Trends: Überprüfen Sie die aktuellen Trenddaten.

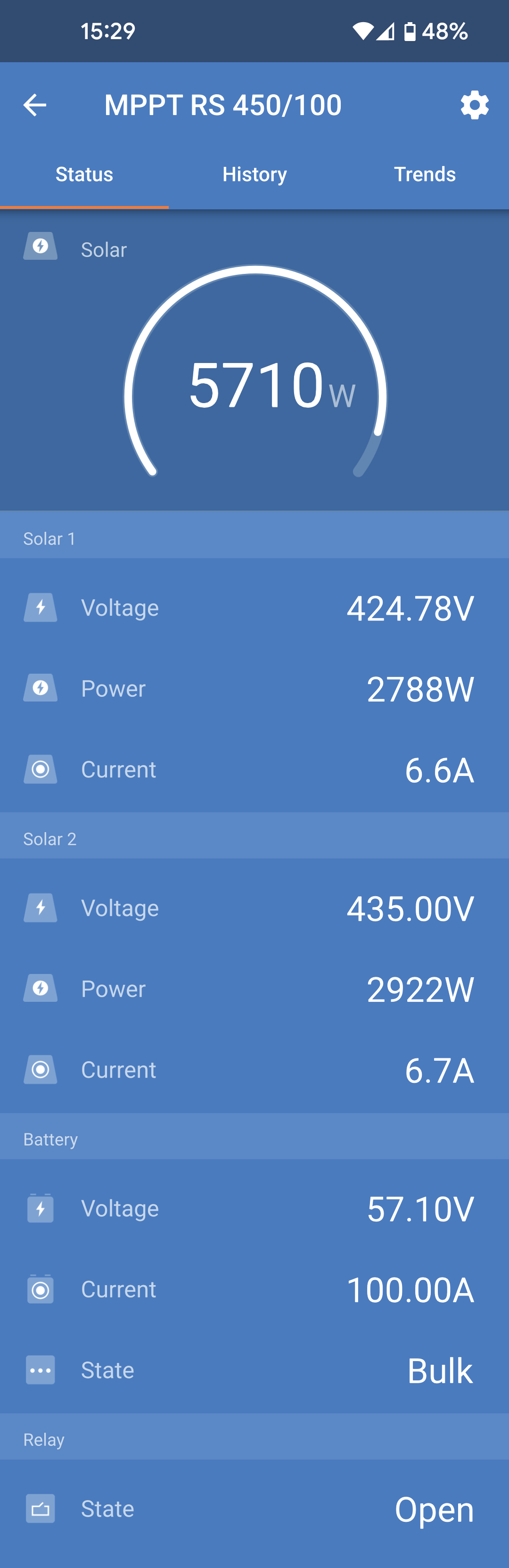

Registerkarte Status:

Solar: Gesamte Solarleistung aller Tracker.
Die Details zu jedem Tracker werden unterhalb der Gesamtsumme angezeigt, einschließlich Spannung, Leistung und Strom.
Batterie: Zeigt die Spannung, den Ladestrom und den Zustand der Batterie an.
Relais: Zeigt den Zustand der Relaiskontakte an, offen oder geschlossen.
Wenn der Relaismodus auf manuell eingestellt ist, können Sie hier auch den Zustand Offen oder Geschlossen steuern.

Ausführlichere Informationen zum Status:

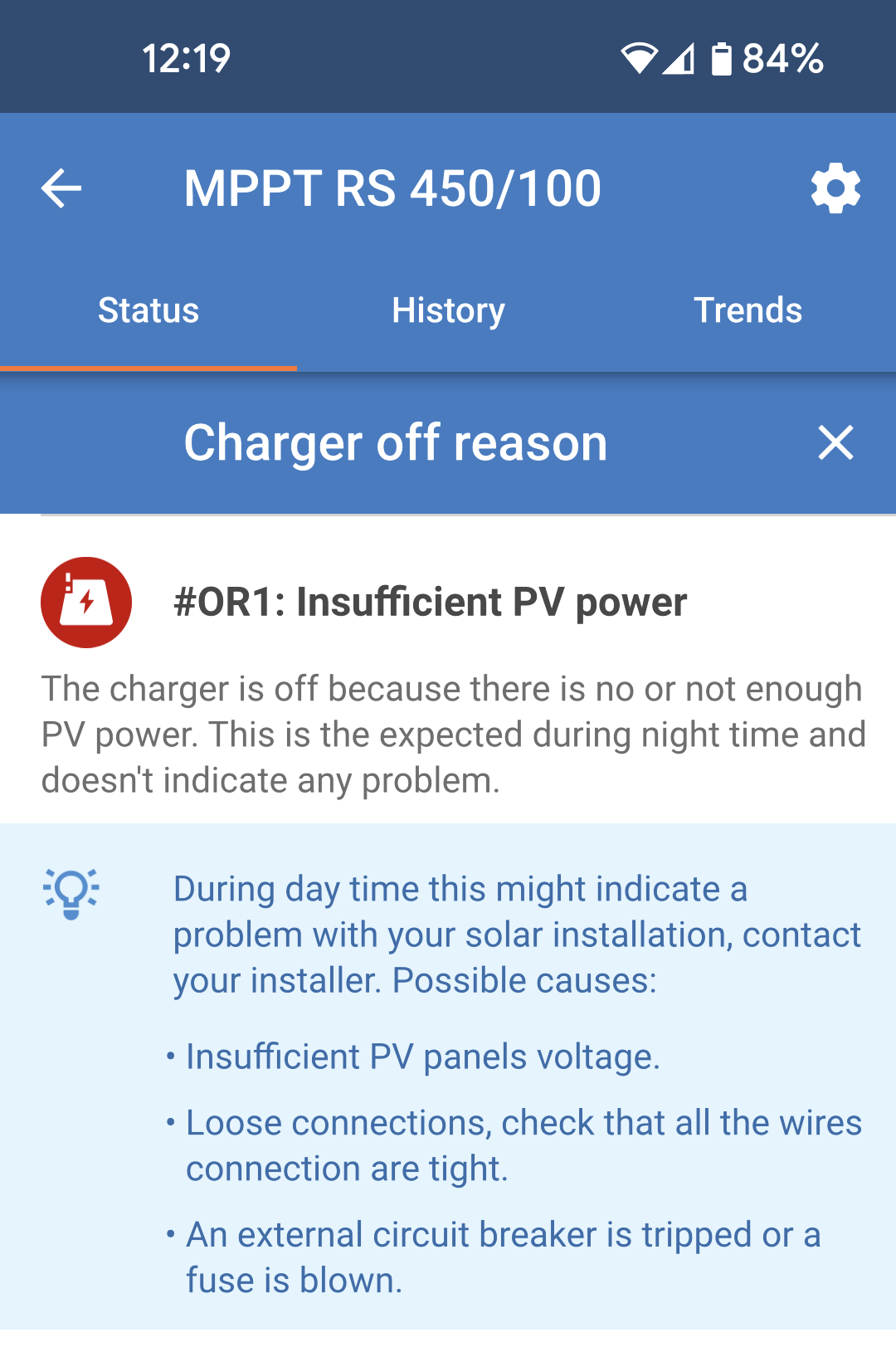

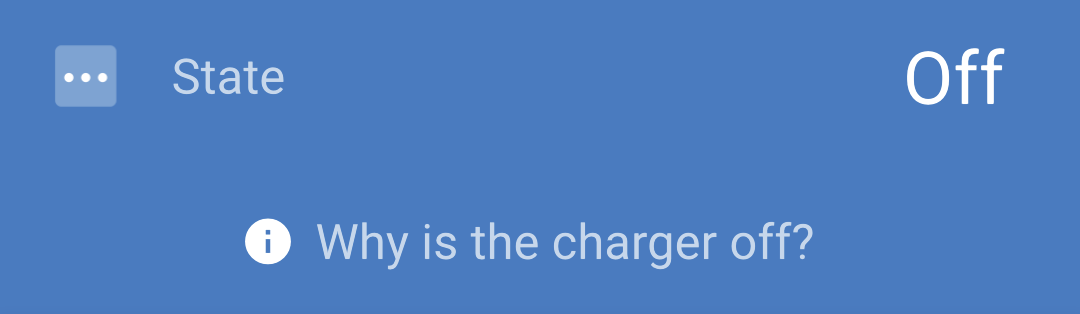

Falls die SmartSolar MPPT RS nicht auflädt, erscheint ein Hinweis unter dem Feld „Status“.

Tippen Sie auf dieses Informationsfeld, um ein Popup-Fenster mit weiteren Informationen und einigen Tipps zur Fehlerbehebung zu öffnen.

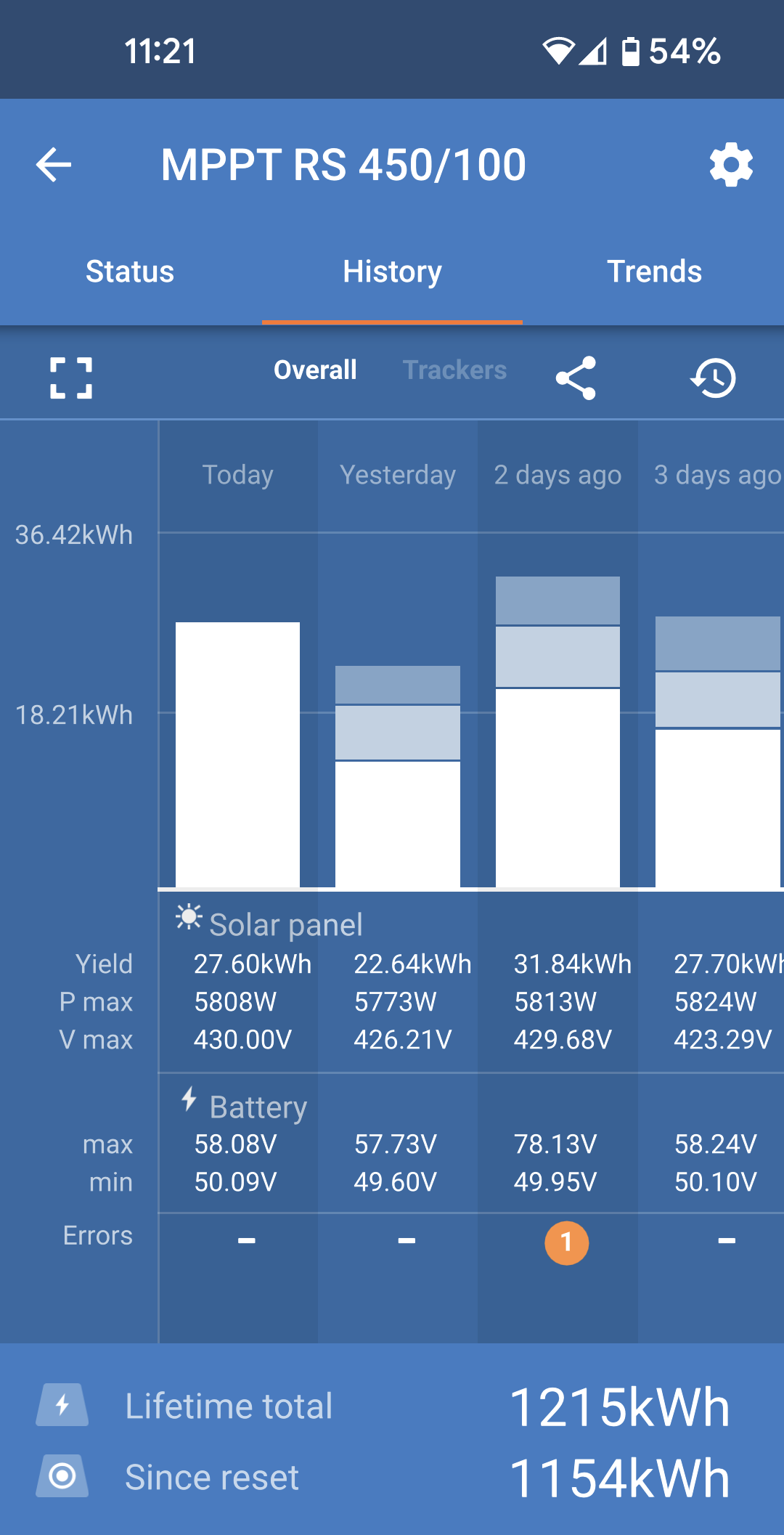

Registerkarte Verlauf:

Es werden bis zu 30 Tage an Verlaufsdaten angezeigt.
Die Balkendiagramme zeigen den Solarertrag in kWh. Die schattierten Bereiche markieren die für die verschiedenen Ladephasen aufgewendete Zeit.
Der Bereich „Solarmodul“ erfasst den gesamten Solarertrag in kWh, die maximale PV-Leistung und die Spannung.
Die maximale und minimale Batteriespannung wird im Abschnitt „Batterie“ gespeichert.
Sollten an diesem Tag Fehler aufgetreten sein, werden diese mit einem orangefarbenen Kreis angezeigt.
Lebenszeit Gesamtenergie, die von der angeschlossenen SmartSolar MPPT RS erzeugt wird. Die Summen können zurückgesetzt werden, so dass „Seit Zurücksetzen“ den erfassten Ertrag seither beibehält.
Um das Diagramm als CSV-Datei zu exportieren, können Sie auf das dreieckige Symbol mit den drei Punkten oben im Diagrammbereich tippen. Sie erhalten dann verschiedene Möglichkeiten, die CSV-Datei zu teilen (z. B. per E-Mail, WhatsApp usw.).

Tipp

Tippen Sie auf das fragmentierte quadratische Symbol oben links im Diagrammbereich, um das Diagramm zu drehen. Dadurch erhalten Sie eine breitere Ansicht des Diagramms, in der mehr Tage auf einmal angezeigt werden.

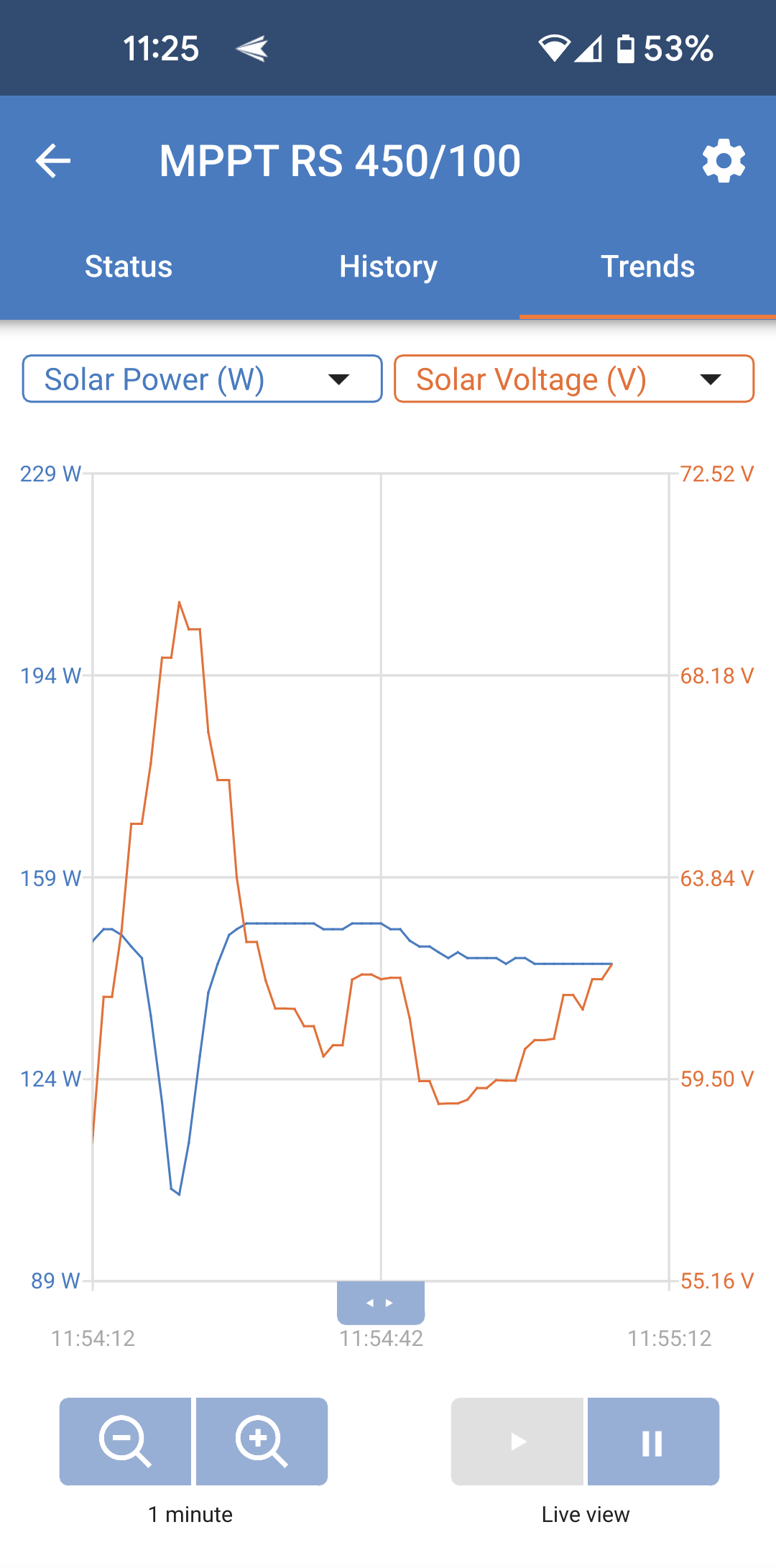

Registerkarte Trends:

Mit Hilfe der Auswahlmenüs oberhalb des Diagramms können Sie zwei verschiedene Datenpunkte auswählen.
Es wird ein Diagramm entsprechend den ausgewählten Parametern gerendert.

4.3. Einstellungsseite

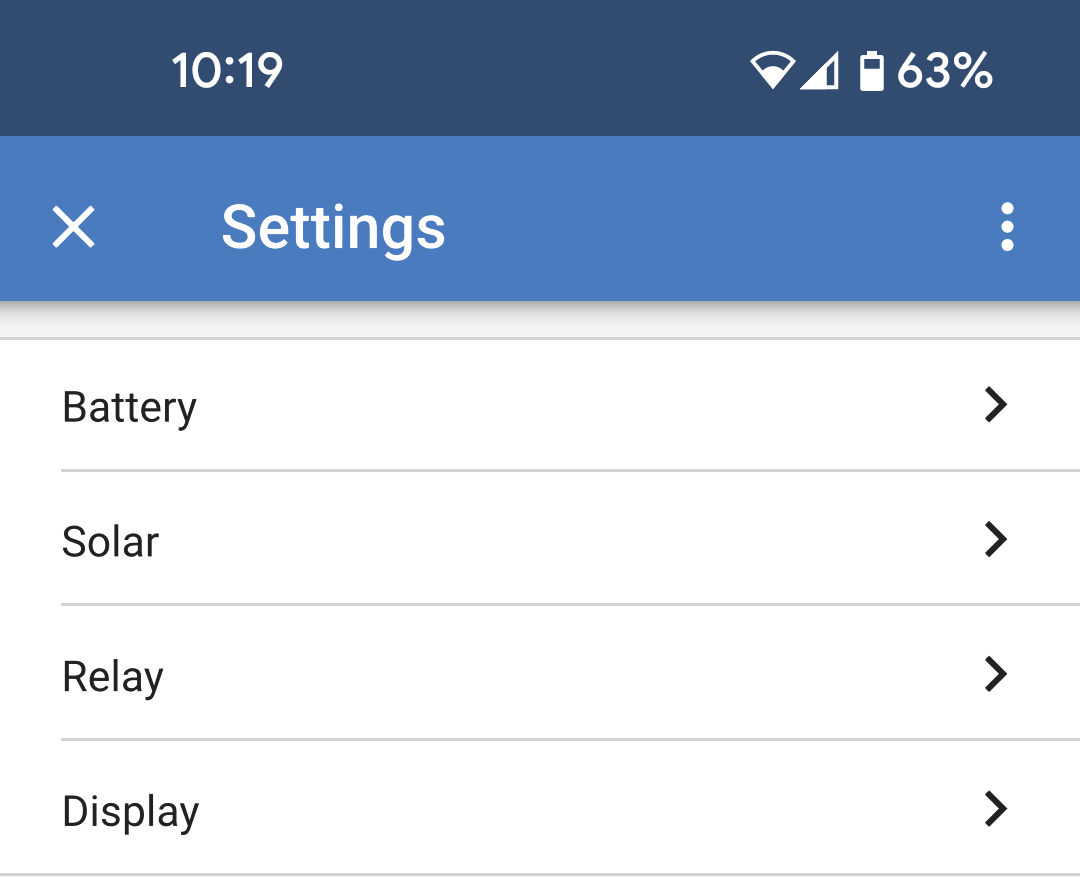

Sie gelangen in das Einstellungsmenü, indem Sie auf das Zahnrad oben rechts auf der Übersichtsseite tippen.

Die folgenden Menüoptionen sind verfügbar:

Batterie: Passen Sie die Ladeparameter der Batterie an
Solar: Schalten Sie die PV-Optimierung ein oder aus und legen Sie benutzerdefinierte Namen für jeden PV-Tracker fest.
Relais: Wählen Sie aus einer Vielzahl von Relaismodi für das interne Relais.
Display: Wählen Sie, wie sich die LCD-Hintergrundbeleuchtung verhält und die bevorzugte Temperatureinheit.

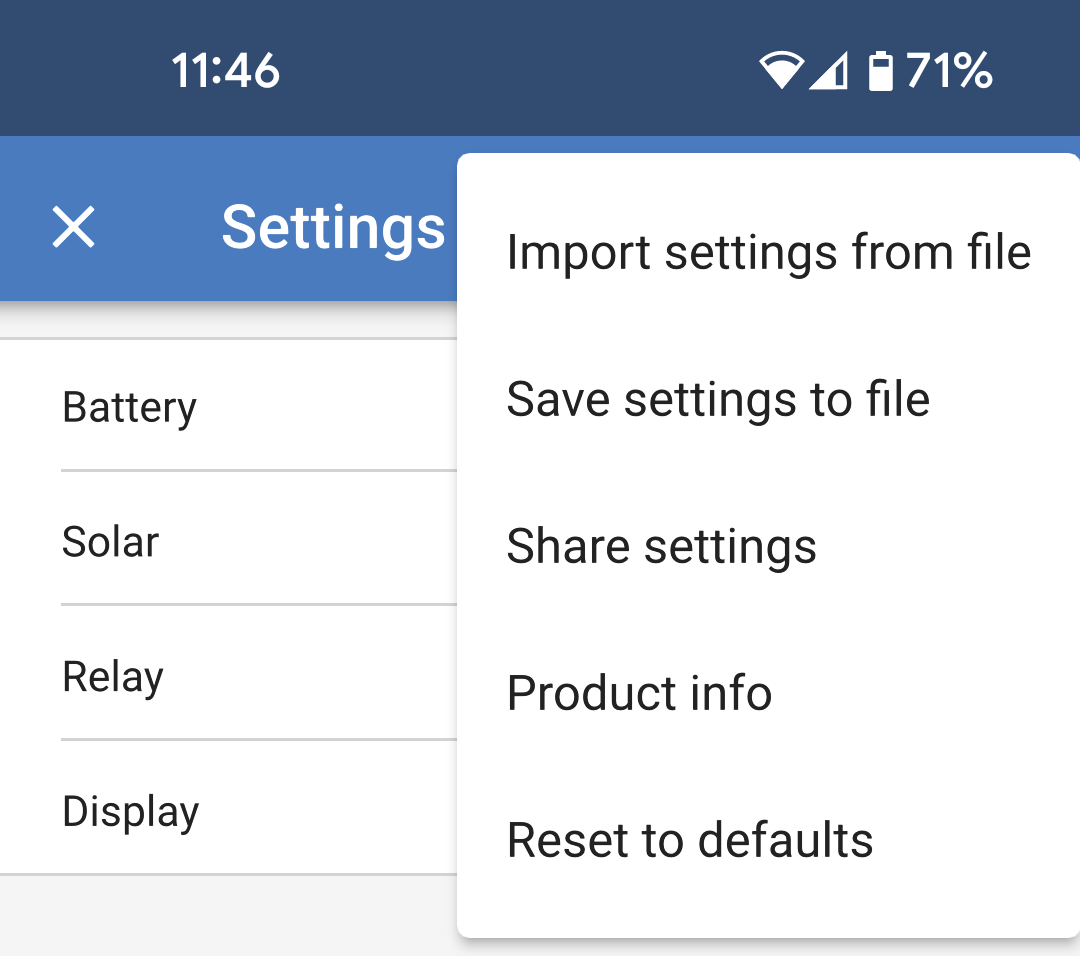

Tippen Sie auf die drei vertikalen Punkte in der oberen rechten Ecke der Einstellungsseite, um die folgenden Aktionen durchzuführen:

Einstellungen aus Datei importieren: Importieren Sie zuvor gespeicherte Einstellungen aus einer Datei in der Einstellungsbibliothek.
Einstellungen in einer Datei speichern: Speichern Sie die aktuellen Einstellungen in einer Datei, die in der Einstellungsbibliothek gespeichert wird. Diese Datei kann als Backup verwendet werden, um die Einstellungen dieser EV Charging Station NS wiederherzustellen oder um die gleichen Einstellungen einfach auf eine andere Station zu übertragen.
Einstellungen freigeben: Geben Sie die Einstellungsdatei per E-Mail oder über andere soziale Apps frei, um sie z. B. auf einem Android- oder iOS-Gerät verwenden zu können.
Produktinfo: Zeigt die Modellnummer und die Seriennummer der EV Charging Station NS an. Es gibt auch einen Schalter zum Aktivieren oder Deaktivieren von Bluetooth. Für weitere Informationen siehe den Abschnitt Produktinfo.
Auf Standardeinstellungen zurücksetzen: Setzen Sie alle Einstellungen auf die Werkseinstellungen zurück. Dies bedeutet, dass alle benutzerdefinierten Einstellungen verloren gehen und die Einrichtung erneut durchgeführt oder aus einer zuvor gespeicherten Einstellungsdatei importiert werden muss.

4.4. Produktinfo

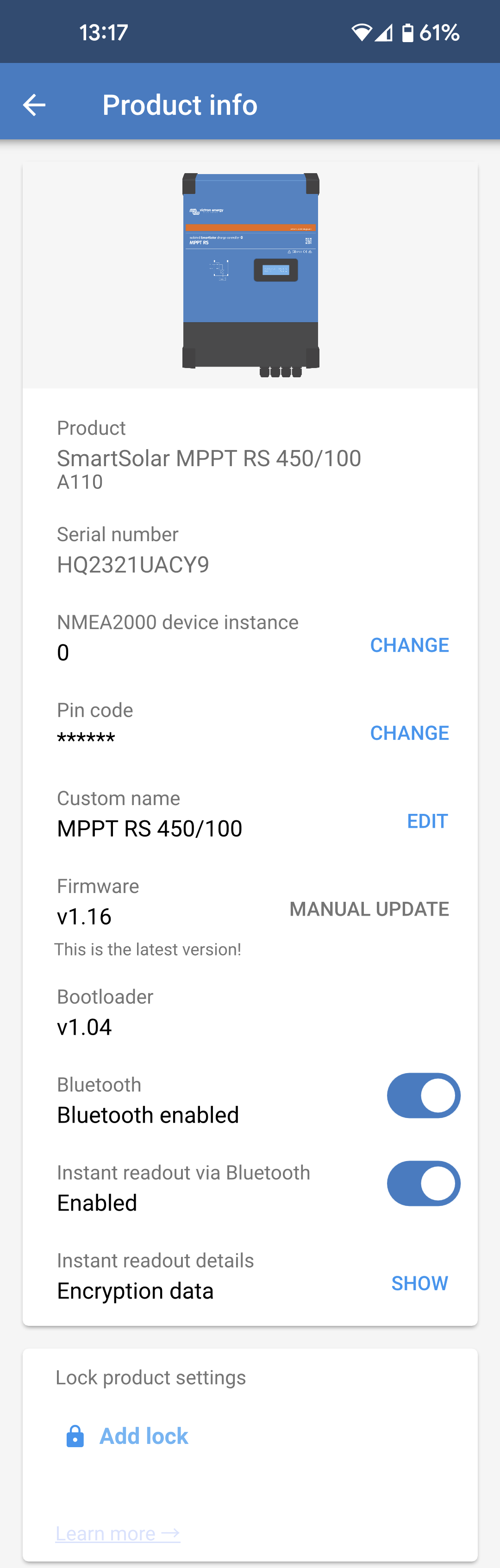

Um zur Produktinformationsseite zu gelangen, tippen Sie auf das Symbol mit den 3 vertikalen Punkten auf der Seite Einstellungen.

Produkt: Zeigt den Produktnamen und die Modellnummer an.
Seriennummer: Zeigt die Seriennummer der SmartSolar MPPT RS an.
NMEA 2000-Geräteinstanz: Zeigt die Instanznummer des Netzwerkgeräts für dieses bestimmte Gerät an.
Pin-Code: Der Pin-Code ist ausgeblendet, kann aber über die Schaltfläche Ändern auf der rechten Seite geändert werden.
Benutzerdefinierter Name: Ändern Sie den Anzeigenamen der SmartSolar MPPT RS.
Firmware: Zeigt die aktuelle Firmware-Version an, die auf der SmartSolar MPPT RS in Betrieb ist.
Bootloader: Die Bootloader-Version.
Bluetooth: Aktivieren oder deaktivieren Sie die Bluetooth-Funktionalität der SmartSolar MPPT RS.
Warnung
Beachten Sie, dass bei Deaktivierung von Bluetooth eine Verbindung zu diesem Gerät über Bluetooth nicht mehr möglich ist, wenn Sie zurück zur Geräteliste wechseln oder die VictronConnect App verlassen. Sie müssen den Anschluss über eine VE.Direct-zu-USB-Schnittstelle herstellen, um Bluetooth wieder zu aktivieren.
Sofortige Anzeige über Bluetooth: Aktivieren Sie diese Einstellung, um die wichtigsten Daten der SmartSolar MPPT RS auf der Seite Geräteliste anzuzeigen.
Details zur Sofortigen Anzeige: Tippen Sie auf „SHOW“ (anzeigen), um die für die Sofortige Anzeige verwendeten Verschlüsselungsdaten zu sehen.

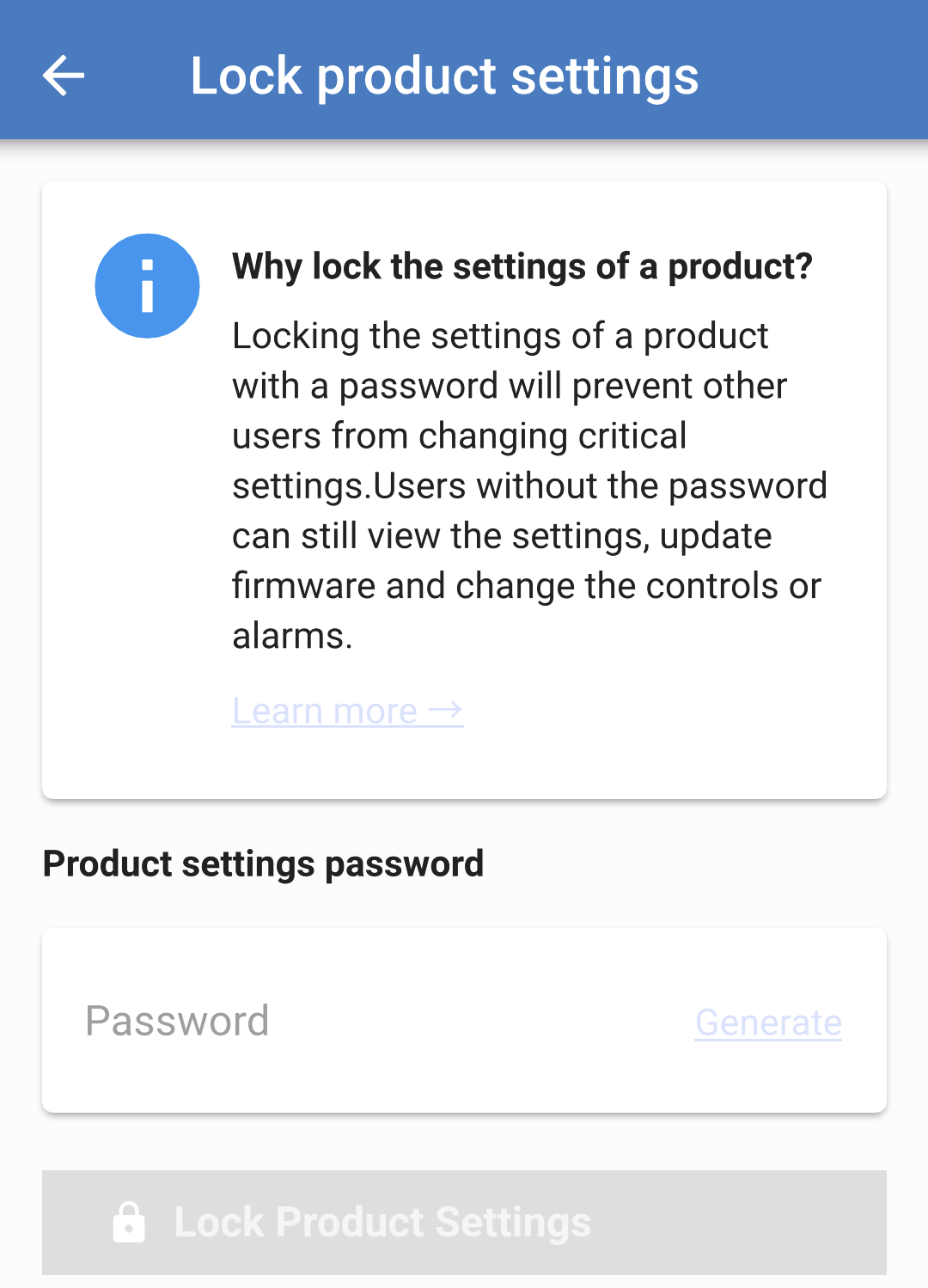

Produkteinstellungen sperren: Verwenden Sie diese Option, um die Einstellungen der SmartSolar MPPT RS mit einem Kennwort zu sperren. Dadurch wird verhindert, dass andere Personen kritische Einstellungen ohne das Kennwort ändern können.
Tippen Sie auf „Sperre hinzufügen“, um zur Seite „Produkteinstellungen sperren“ zu gelangen.
- Kennwort für die Produkteinstellungen: Geben Sie ein Kennwort ein, mit dem Sie die Produkteinstellungen entsperren können.

4.5. Batterie

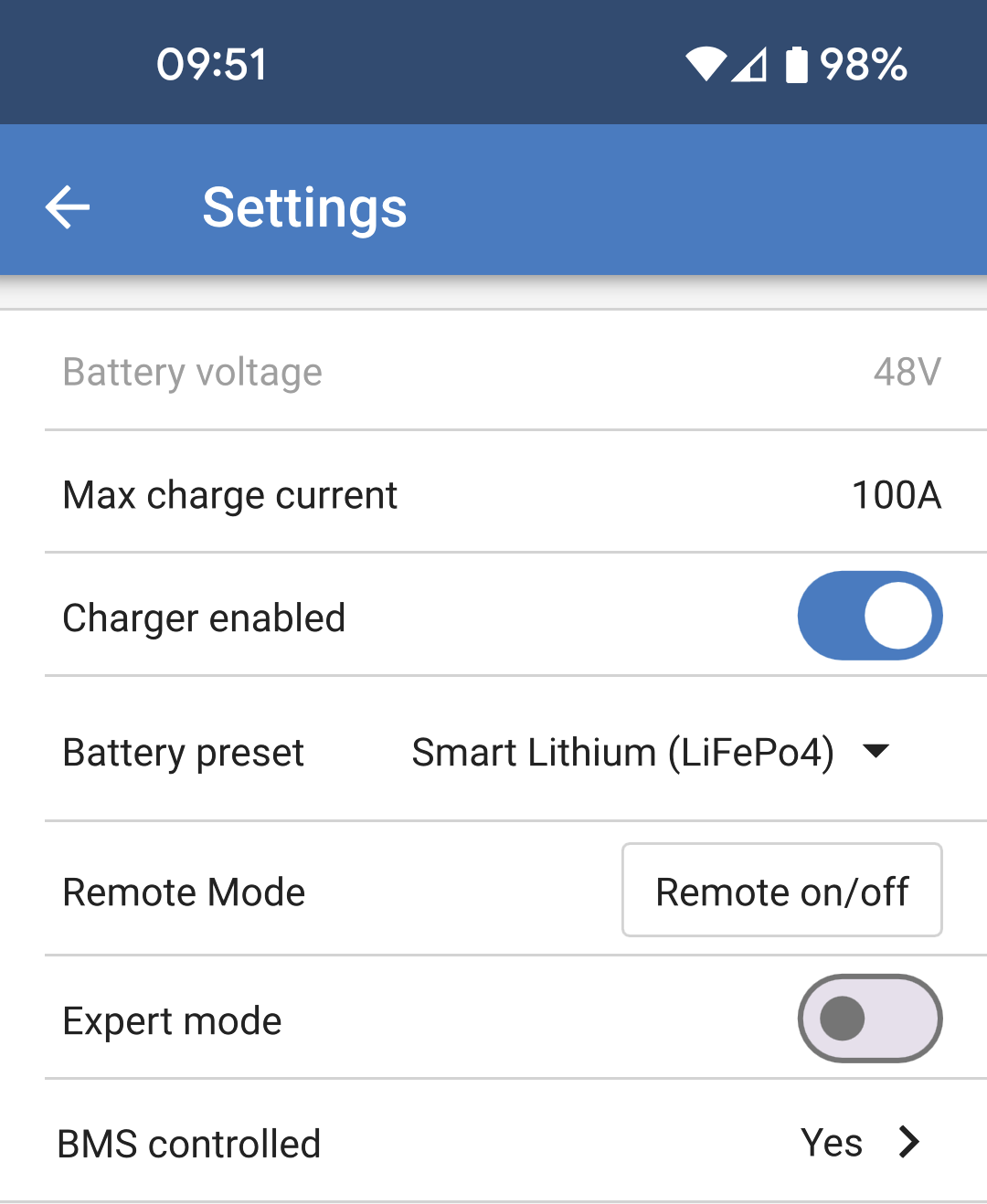

Auf der Einstellungsseite für die Batterie können Sie alle Parameter einstellen, die mit der an die SmartSolar MPPT RS angeschlossenen Batterie zusammenhängen. Einige Optionen sind ausgegraut, wenn eine feste Batterievoreinstellung gewählt wurde. Mit der Batterievoreinstellung „Benutzerdefiniert“ können Sie alle Einstellungen anpassen.

Batteriespannung: Diese Option ist bei der SmartSolar MPPT RS immer ausgegraut, da es sich nur um ein 48-V-Produkt handelt.
Maximaler Ladestrom: Stellen Sie den maximalen Strom ein, den die SmartSolar MPPT RS an ihre Batterieanschlüsse liefern soll. Standardmäßig ist dieser Wert auf den Höchstwert eingestellt. Vielleicht möchten Sie diesen Wert verringern, wenn Sie z. B. eine kleinere Batterie angeschlossen haben, die den maximalen Ladestrom nicht aufnehmen kann.
Ladegerät aktiviert: Schalten Sie diese Einstellung um, um das Ladegerät zu aktivieren oder zu deaktivieren. Wenn diese Einstellung deaktiviert ist, werden die Batterien nicht aufgeladen.
Batterievoreinstellung: Hier können Sie den Batterieladealgorithmus auswählen.
- Eingebaute Voreinstellung: Wählen Sie eine der integrierten Voreinstellungen (Normal, Hoch und LiFePO4 2-Draht BMS).
- Benutzerdefiniert: Alle Parameter können manuell angepasst werden.
- Voreinstellung auswählen: Wählen Sie einen Typ aus den Batterievoreinstellungen der VictronConnect App.
- Voreinstellung erstellen: Erstellen Sie eine neue benutzerdefinierte Batterievoreinstellung in der VictronConnect App.
- Voreinstellungen bearbeiten: Bearbeiten Sie eine bestehende Batterievoreinstellung in der VictronConnect App.

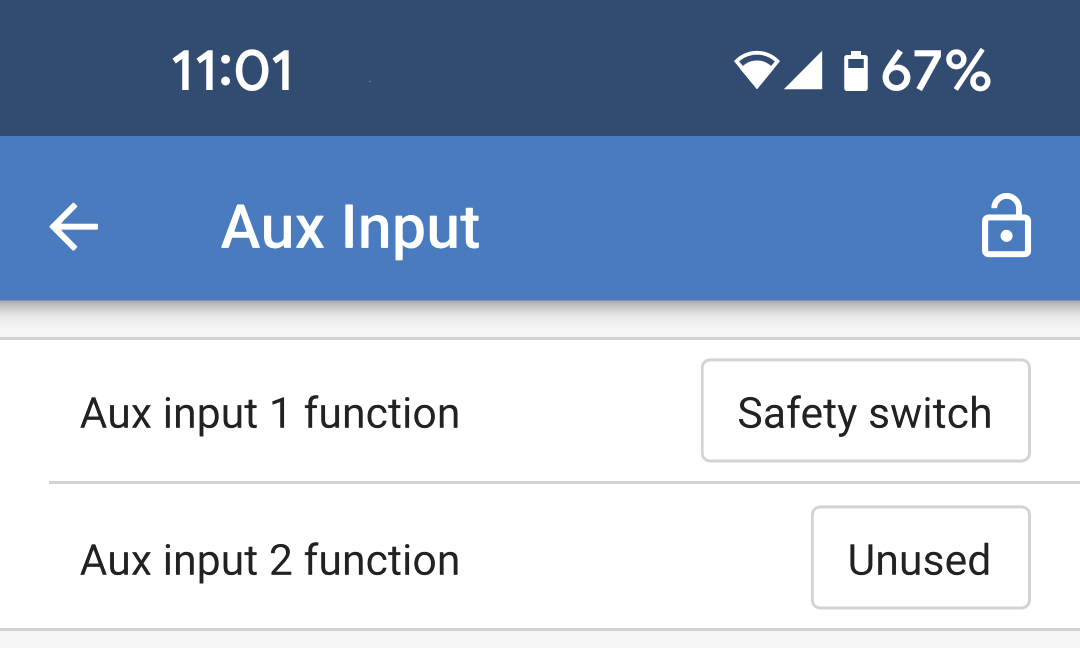

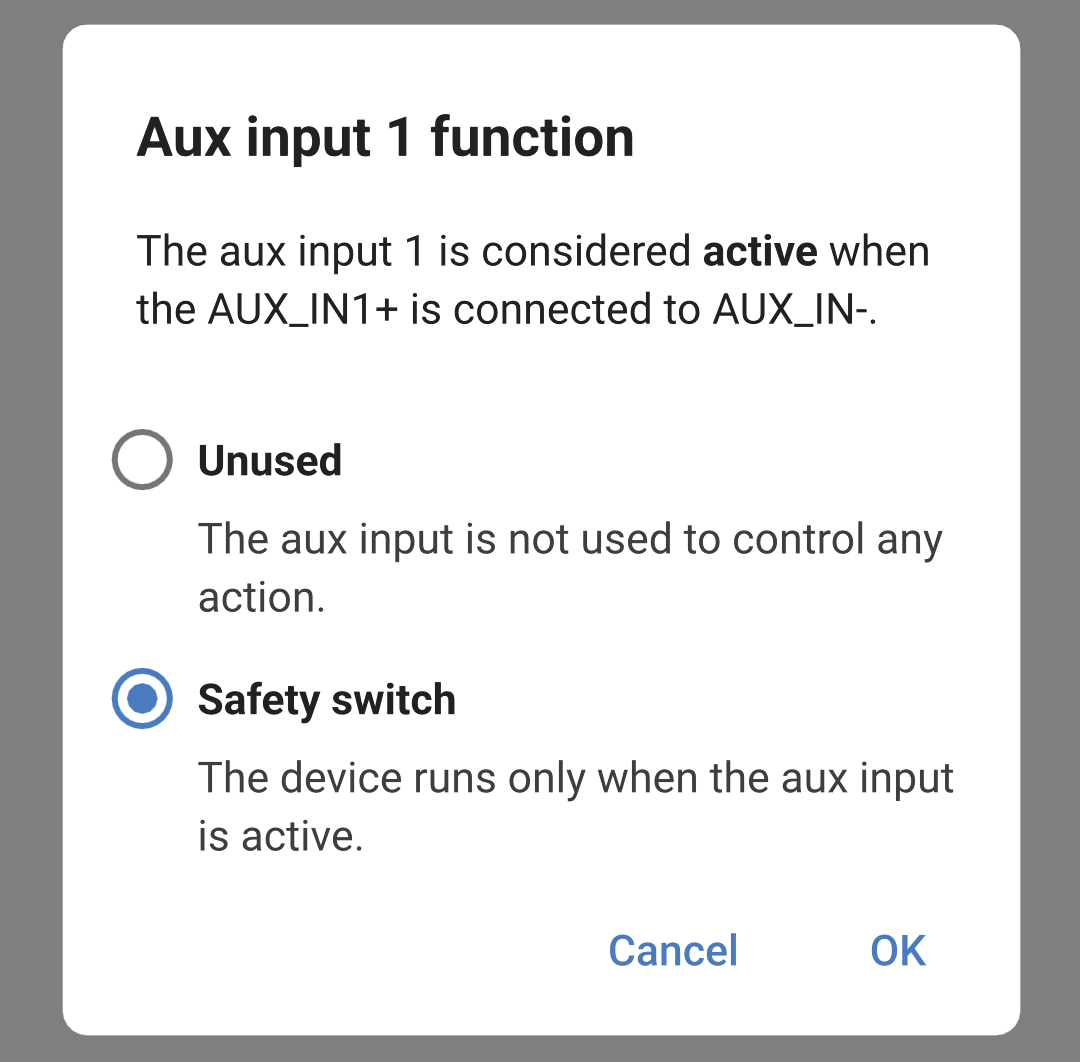

Ferngesteuerter Modus: Konfigurieren Sie, was an den Eingängen REMOTE_L und REMOTE_H des benutzerdefinierten Steckverbinders angeschlossen wird.
- Remote on/off (Ferngesteuertes Ein-/Ausschalten): Ein einfacher Ein-/Ausschalter, um die SmartSolar MPPT RS ein- oder auszuschalten.
- 2-Draht BMS: Verwenden Sie ein verkabeltes BMS mit Signalen zum Aufladen und Entladen wie das SmallBMS. Beachten Sie, dass das Gerät bei der Auswahl eines 2-Draht-BMS erst dann in Betrieb geht, wenn ein Draht angeschlossen ist.

Expertenmodus: Mit diesem Ein-/Ausschalter können Sie die Experteneinstellungen bearbeiten, wenn Ihr Gerät besondere Voraussetzungen erfüllt. Siehe Abschnitt „Expertenmodus“ für weitere Einzelheiten.

Vom BMS gesteuert: Dieser Punkt wird nur angezeigt, wenn das Gerät über ein BMS ferngesteuert wird. Diese Funktion wird automatisch aktiviert, wenn die SmartSolar MPPT RS erkennt, dass sie an ein System mit einem BMS angeschlossen ist. Klicken Sie auf dieses Feld, um es zu ändern.

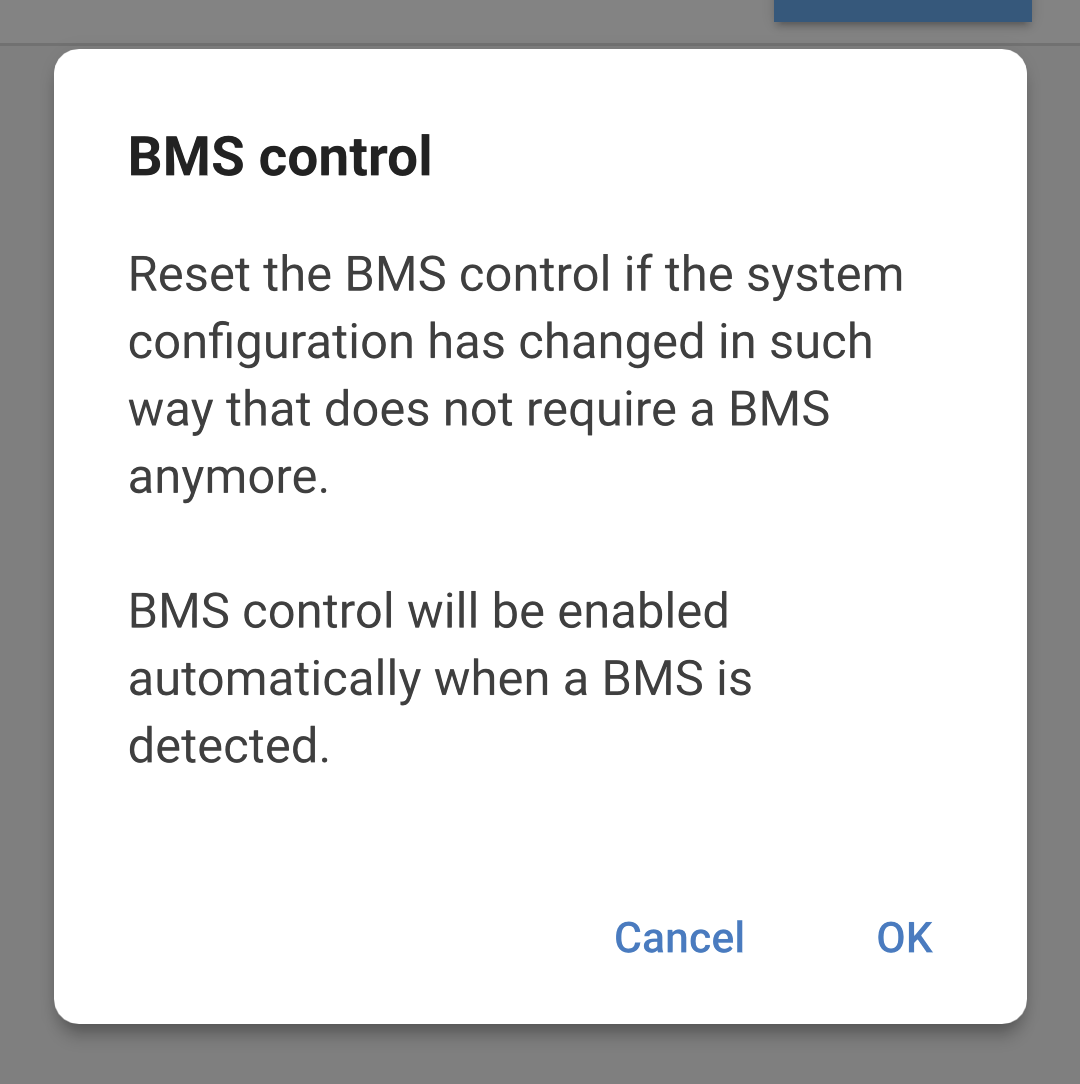

Es erscheint ein Bestätigungsfenster. Wählen Sie „OK“, um die BMS-Steuerung zurückzusetzen. Die SmartSolar MPPT RS wird nicht mehr von einem BMS gesteuert. Die BMS-Steuerung wird beim nächsten Anschluss an ein System, das über ein BMS verfügt, automatisch aktiviert.

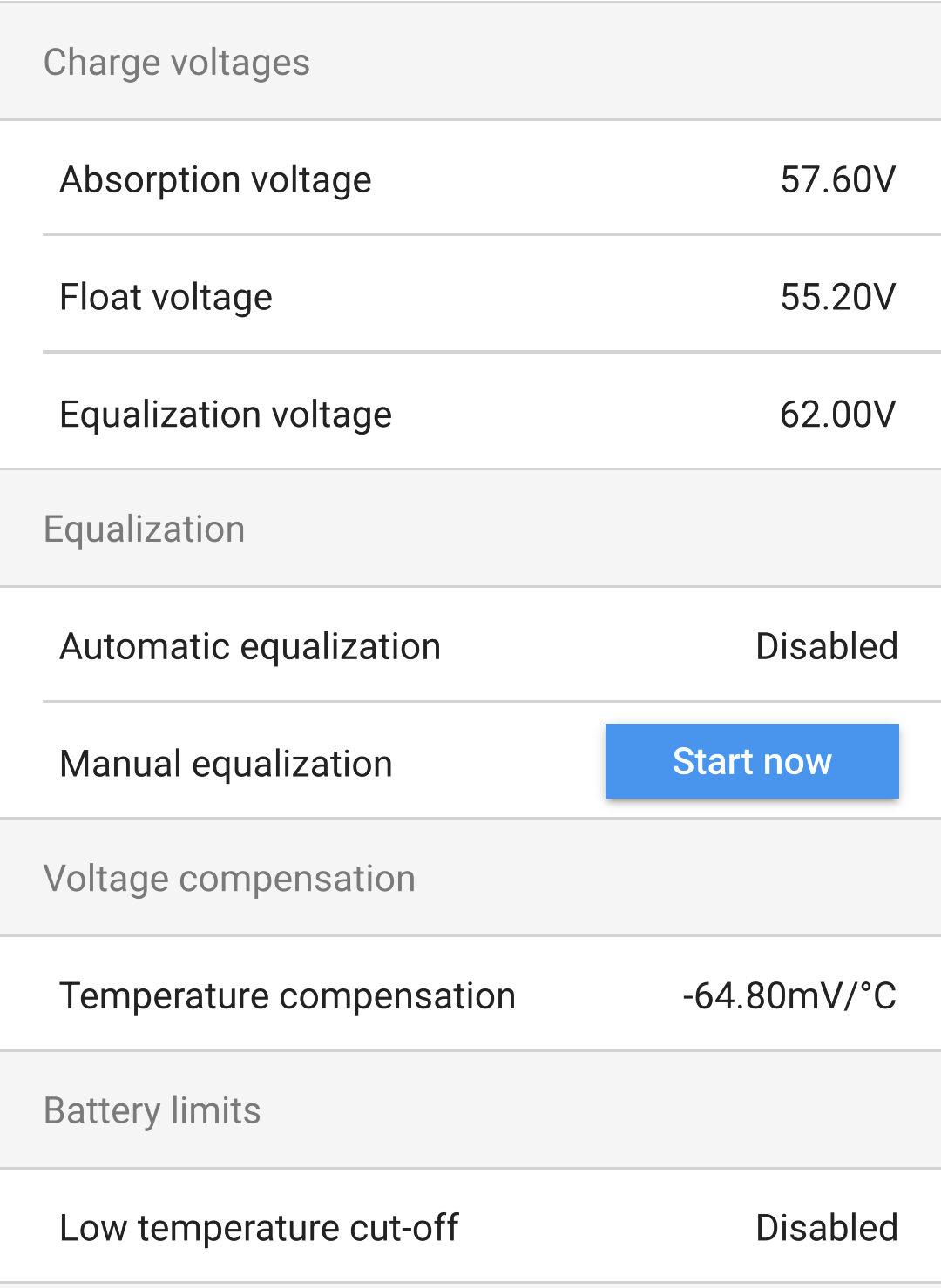

Ladespannungen:

Konstantspannung: Legen Sie die Konstantspannung fest.
Erhaltungsspannung: Legen Sie die Ladeerhaltungsspannung fest.
Ausgleichsspannung: Legen Sie die Zellenausgleichsspannung fest.

Zellenausgleich:

Automatischer Zellenausgleich: Legen Sie die Häufigkeit für die Funktion automatischer Zellenausgleich fest. Zur Auswahl stehen jeden Tag bis alle 250 Tage.
Diese Funktion wird für gewöhnlich zum Ausgleich der Zellen in Bleibatterien verwendet. Außerdem kann mit ihr auch die Elektrolytschichtung bei Flüssigelektrolyt-Batterien vermieden werden. Ob ein (automatischer) Zellenausgleich notwendig ist, hängt von der Art der Batterien und deren Verwendung ab. Wenden Sie sich für eine Beratung an Ihren Batterie-Lieferanten.
Wenn der automatische Ausgleichszyklus begonnen hat, legt das Ladegerät eine Ausgleichsspannung an die Batterie an, solange der Stromwert unter der prozentualen Ausgleichsstromeinstellung des Konstantstroms bleibt.
Bei allen VRL A Batterien und bei einigen Flüssigelektrolytbatterien endet der automatische Zellenausgleich entweder, wenn die Spannungsbegrenzung maxV erreicht wird, oder nachdem ein Zeitraum der der Konstantspannungsdauer/8 entspricht, vergangen ist. Es kommt darauf an, welche Bedingung zuerst eintritt.
Bei allen Röhrenplattenbatterien und auch bei benutzerdefinierten Batterietypen endet der automatische Zellenausgleich nach einem Zeitraum, der der Konstantspannungsdauer/2 entspricht.
Für den Batterietyp Lithium steht der Zellenausgleich nicht zur Verfügung.
Wenn ein automatischer Zellenausgleichszyklus an einem Tag nicht abgeschlossen werden konnte, wird er nicht am nächsten Tag fortgesetzt. Der nächste Zellenausgleich wird dann gemäß dem in der Option „Auto Equalization“ eingestellten Intervall durchgeführt.
Wenn ein automatischer Zellenausgleichszyklus an einem Tag nicht abgeschlossen werden konnte, wird er nicht am nächsten Tag fortgesetzt. Der nächste Zellenausgleich wird dann gemäß dem in der Option „Auto Equalization“ eingestellten Intervall durchgeführt.
Manueller Zellenausgleich: Tippen Sie auf „Jetzt starten“, um den Zellenausgleich sofort zu beginnen. Die Dauer ist auf 1 Stunde begrenzt. Dies sollte nur bei Konstantspannungs- oder Ladeerhaltungsphasen und bei ausreichender Sonneneinstrahlung geschehen.

Spannungsausgleich:

Temperaturausgleich: Viele Batterien benötigen unter warmen Betriebsbedingungen eine niedrigere und unter kalten Betriebsbedingungen eine höhere Lade-Spannung.
Der konfigurierte Koeffizient wird in mV pro Grad Celsius für die gesamte Batteriebank und nicht pro Zelle angegeben. Die Basistemperatur für den Ausgleich ist 25 °C (77 °F), wie in der Tabelle unten gezeigt.
Wenn ein Temperatursensor am Anwender-E/ A- Anschlussblock installiert ist, wird die tatsächliche Batterietemperatur den ganzen Tag über zur Kompensation verwendet.

Batteriegrenzwerte:

Abschalten bei niedriger Temperatur: Diese Einstellung kann verwendet werden, um das Laden bei niedrigen Temperaturen zu deaktivieren, wie es für Lithium-Batterien erforderlich ist.
Für Lithium-Eisenphosphat-Batterien ist diese Einstellung auf 5 Grad Celsius voreingestellt, für die anderen Batterietypen ist sie deaktiviert. Beim Erstellen einer benutzerdefinierten Batterie kann die Abschalttemperatur manuell eingestellt werden.

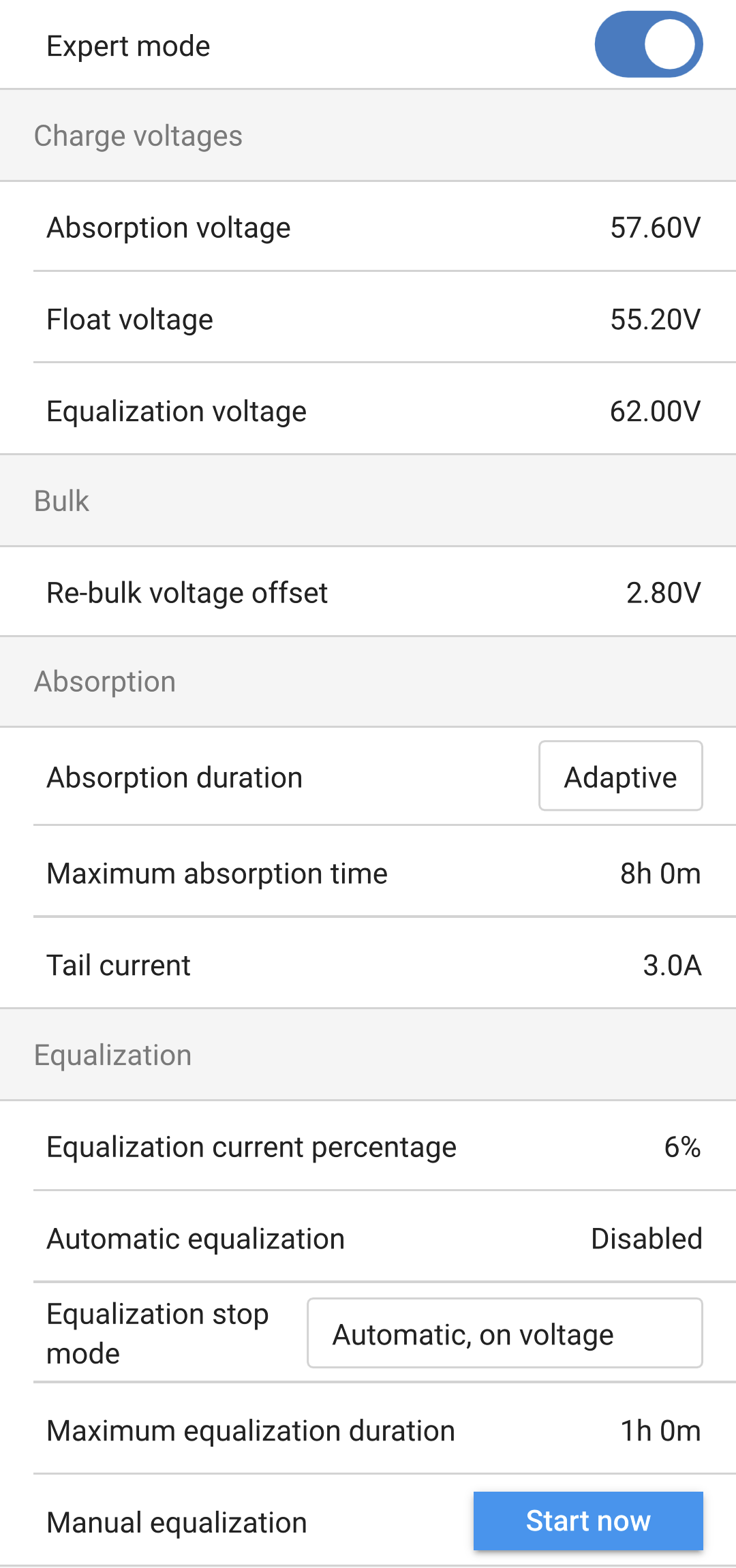

Wenn der „Expertenmodus“ aktiviert ist, werden die folgenden zusätzlichen Einstellungen verfügbar:

Konstantstrom:

Re-Bulk-Spannungs-Offset: Stellen Sie den Spannungs-Offset ein, der über die Einstellung der Ladeerhaltungsspannung verwendet wird, die den Schwellenwert für den Neustart des Ladezyklus bestimmt.
Zum Beispiel bei einem Re-Bulk-Spannungs-Offset von 0,4 V und einer Ladeerhaltungsspannungseinstellung von 54,0 V liegt die Spannungsschwelle, die zum Neustart des Ladezyklus verwendet wird, bei 53,6 V. Mit anderen Worten, wenn die Batteriespannung eine Minute lang unter 53,6 V fällt, startet der Ladezyklus erneut.

Konstantspannung:

Konstantspannungsdauer: Wählen Sie „Fest“ oder „Angepasst“. Wenn Sie auf das Feld auf der rechten Seite tippen, wird eine detaillierte Erklärung für jede Option angezeigt.
Maximale Konstantspannungszeit: Geben Sie an, wie lange die Konstantspannungsphase höchstens dauert. Diese Option ist nur verfügbar, wenn Sie ein benutzerdefiniertes Lade-Profil verwenden.
Schweifstrom: Legen Sie den Stromschwellenwert fest, der verwendet wird, um die Konstantspannungsphase vor Ablauf der maximalen Konstantspannungszeit zu beenden. Wenn der Batteriestrom eine Minute lang unter den Schweifstrom fällt, endet die Konstantspannungsphase. Diese Einstellung kann deaktiviert werden, indem sie auf Null gesetzt wird.

Zellenausgleich:

Ausgleichsstrom in Prozent: Stellen Sie den Prozentsatz der Einstellung des maximalen Ladestroms ein, der bei der Durchführung des Ausgleichs verwendet werden soll.
Ausgleichsstrom in Prozent: Stellen Sie den Prozentsatz der Einstellung des maximalen Ladestroms ein, der bei der Durchführung des Ausgleichs verwendet werden soll.
Maximale Ausgleichsdauer: Stellen Sie die maximale Zeit ein, die die Ausgleichsphase dauern soll.

4.6. Solar

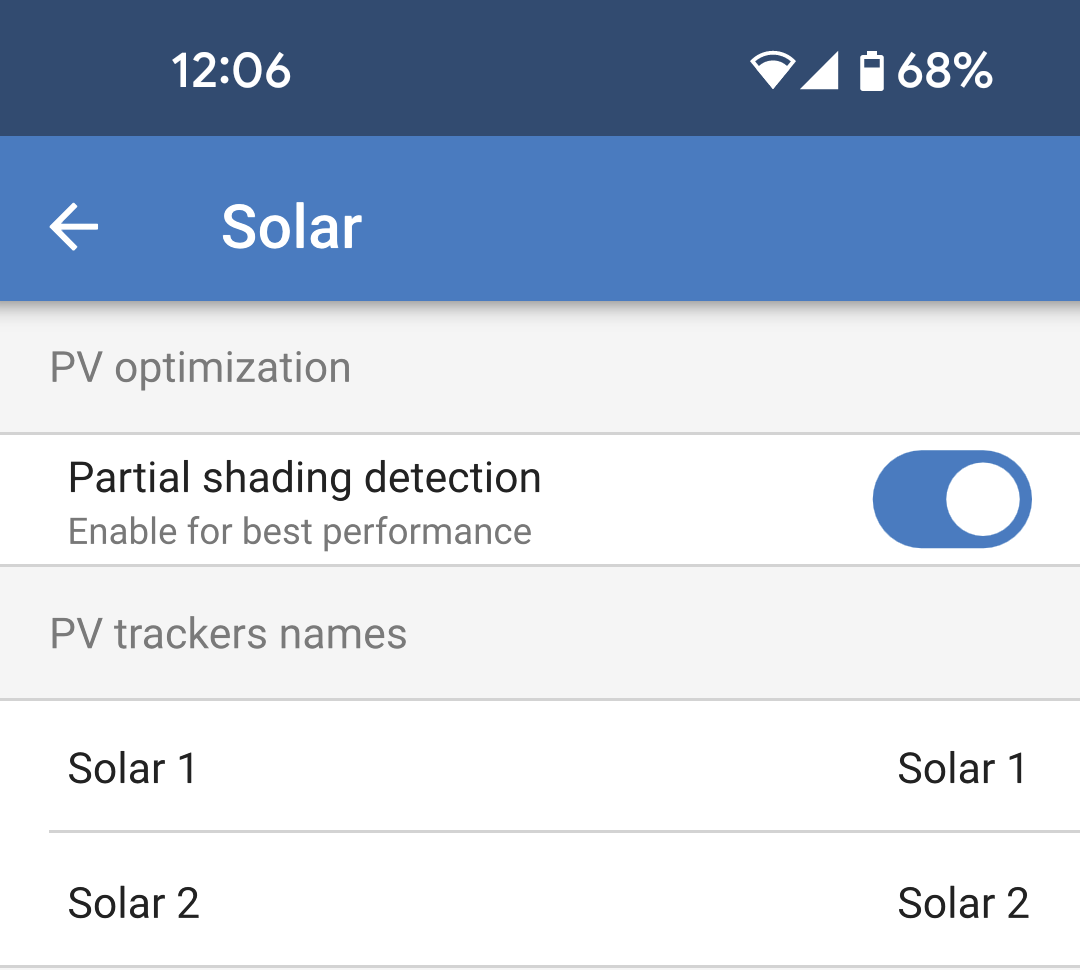

Auf dieser Seite können Sie den Algorithmus zur Erkennung von Teilverschattungen einstellen und jedem Tracker einen eigenen Namen geben.

PV-Optimierung:

Erkennung von Teilverschattungen: Die Standardeinstellung ist aktiviert. Es wird empfohlen, diese Einstellung aktiviert zu lassen. In einigen speziellen Solaranlagen muss sie möglicherweise deaktiviert werden.

Namen der PV-Tracker:

Jedem Tracker kann ein benutzerdefinierter Name zugewiesen werden. In der linken Spalte wird immer die Nummer des Trackers angezeigt, und in der rechten Spalte wird der benutzerdefinierte Name angezeigt, falls angegeben.
Der benutzerdefinierte Name wird auch auf der LCD-Anzeige an der Vorderseite der SmartSolar MPPT RS angezeigt.
Tippen Sie auf die Zeile, um einen benutzerdefinierten Namen festzulegen.

4.7. Relais

Ein programmierbares Relais ist in der SmartSolar MPPT RS verfügbar. Die Kontakte sind über die Anwender-E/A-Klemmen zugänglich. Die Pinbelegung finden Sie in der Tabelle Anwender-E/A-Funktionen.

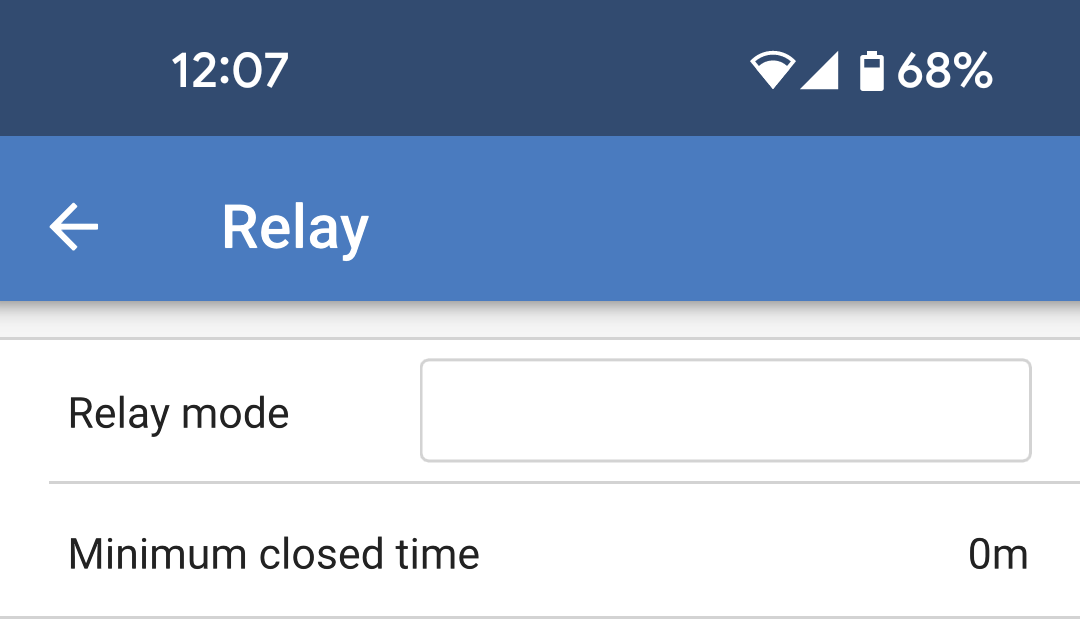

Relaismodus: In der Standardeinstellung ist das Feld leer. Tippen Sie in das Feld, um den Betriebsmodus für das Relais auszuwählen oder zu ändern.
Minimale geschlossene Zeit: Legt die Mindestzeit fest, die das Relais nach Erfüllung einer Schließungsbedingung geschlossen wird. Dadurch wird verhindert, dass das Relais bei schnell wechselnden Bedingungen zu oft geöffnet und geschlossen wird.

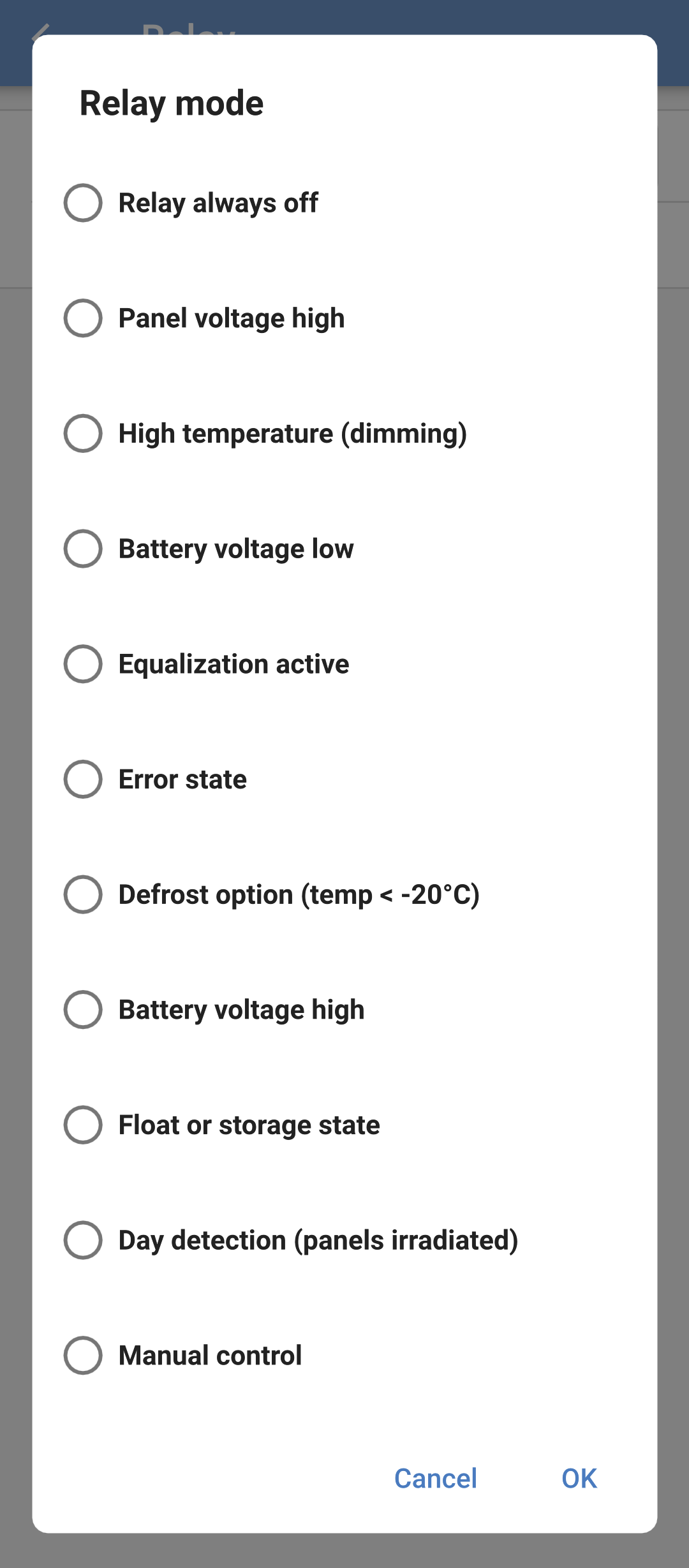

Relaismodus

Sie können einen von mehreren Relaismodi aus der Liste auswählen:

Relais immer aus: Das Relais ist immer ausgeschaltet und wird unter keiner Bedingung aktiviert, es gibt keine weiteren konfigurierbaren Optionen. Verwenden Sie diese Option, wenn Sie das Relais nicht verwenden möchten.
Hohe Spannung am Solarmodul: Mit dieser Option wird das Relais auf der Grundlage der vom Benutzer festgelegten hohen Parameter ein- und ausgeschaltet.
- Hohe Spannung am Solarmodul: Das Relais wird eingeschaltet, wenn dieser Wert überschritten wird.
- Hohe Spannung am Solarmodul zurücksetzen: Das Relais wird ausgeschaltet, wenn die Spannung des Panels unter diesen Wert fällt.
Zu hohe Temperatur (Dimmung): Mit dieser Option wird das Relais eingeschaltet, wenn der Ausgangsstrom des Ladegeräts aufgrund zu hoher Temperaturen reduziert wird. Über diese Option können Sie z. B. einen externen Lüfter schalten.
Batteriespannung niedrig: Mit dieser benutzerdefinierten Option wird das Relais eingeschaltet, wenn die Batteriespannung zu niedrig ist. Dies kann verwendet werden, um Lasten abzuschalten, um eine weitere Entladung zu verhindern, wenn die Batterie niedrig ist.
- Relais für die Unterspannung der Batterie: Schaltet das Relais ein, wenn die Batteriespannung unter den eingestellten Wert fällt.
- Relais für die Unterspannung der Batterie zurücksetzen: Schaltet das Relais aus, wenn die Batteriespannung über den eingestellten Wert ansteigt.
Zellenausgleich aktiv: Mit dieser Option wird das Relais eingeschaltet, wenn der manuelle Zellenausgleich aktiv ist.
Fehlerstatus: Mit dieser Option wird das Relais bei einem Fehler eingeschaltet.
Abtauoption (Temp < -20 °C: Mit dieser Option wird das Relais eingeschaltet, wenn die Temperatur des Ladegeräts unter -20 Grad Celsius fällt.
Zu hohe Batteriespannung: Mit dieser benutzerdefinierten Option wird das Relais eingeschaltet, wenn die Batteriespannung einen bestimmten Wert überschreitet. Mit dieser Option kann eine Last eingeschaltet werden, wenn die Batterie eine bestimmte Spannung überschreitet.
- Relais für die Hochspannung der Batterie: Das Relais wird eingeschaltet, wenn die Batteriespannung diesen Wert überschreitet.
- Relais für die Hochspannung der Batterie zurücksetzen: Das Relais wird ausgeschaltet, wenn die Batteriespannung unter diesen Wert fällt.
Ladeerhaltungs- oder Speicherungsphase: Mit dieser Option wird das Relais eingeschaltet, wenn sich das Ladegerät in der Ladeerhaltungs oder Speicherungsphase befindet. In der Ladeerhaltungsphase könnte die Batterie als voll gewertet werden, so dass eine Last wie z. B. ein Warmwasserbereiter eingeschaltet werden könnte, um die überschüssige Solarenergie zu nutzen.
Tageserkenne (Sonneneinstrahlung auf Solarmodule): Mit dieser Option wird das Relais eingeschaltet, während die Solarmodule Energie liefern. Dies kann als einfache Tag- oder Nachterkennung verwendet werden, zum Beispiel um die Außenbeleuchtung über den Öffnerkontakt des Relais aus- oder einzuschalten.
Manuelle Steuerung: Verwenden Sie diese Option, um das Relais manuell über die Seite Einstellungen – Relais oder die Übersichtsseite zu steuern.

4.8. Display

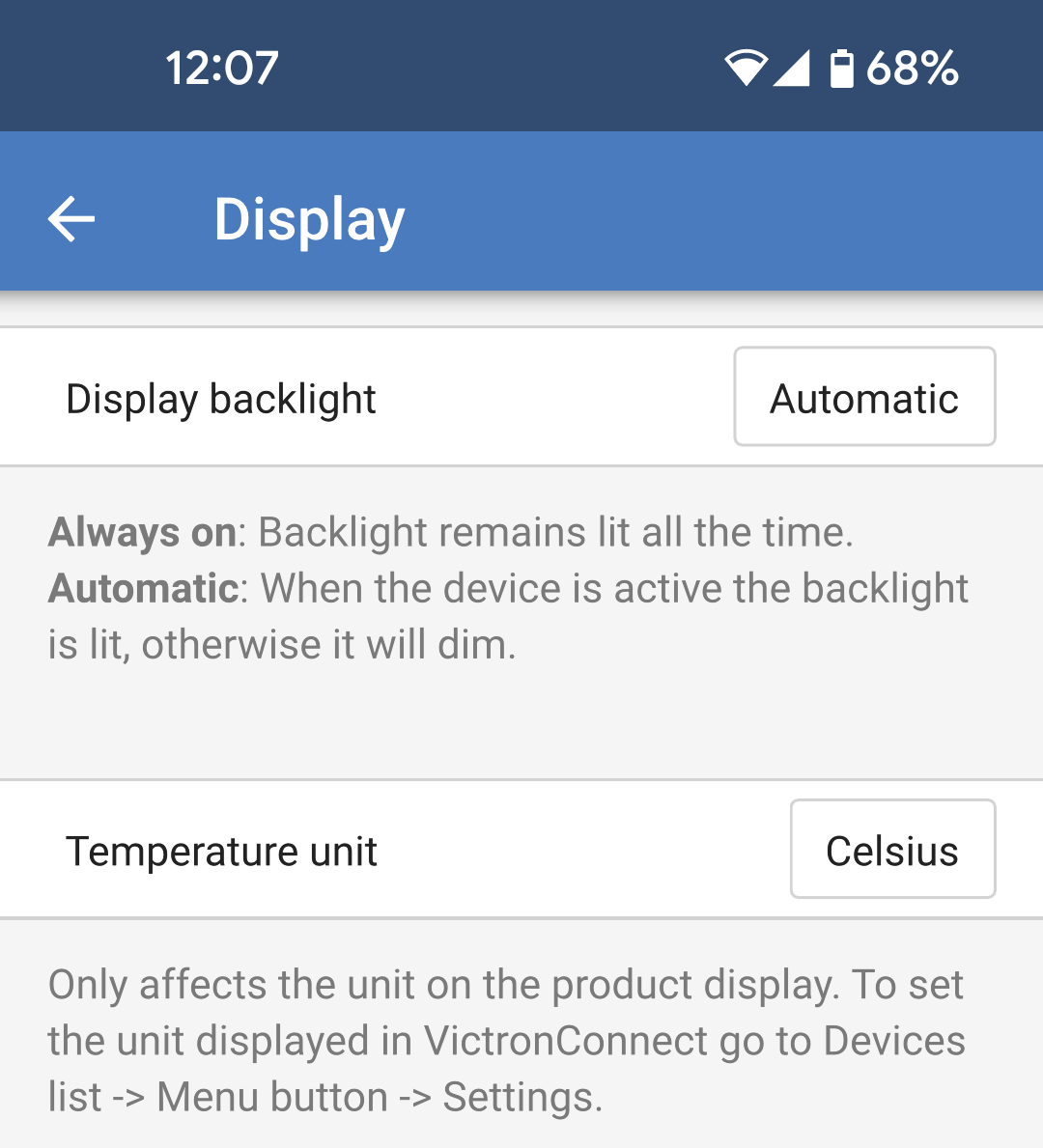

Diese Einstellungen legen das Verhalten der LCD-Hintergrundbeleuchtung auf dem vorderen Paneel und die Temperatureinheit fest, die angezeigt wird.

Hintergrundbeleuchtung des Displays: Legen Sie fest, ob die LCD-Hintergrundbeleuchtung auf dem vorderen Paneel ein- oder ausgeschaltet sein soll.
- Immer aus: Die Hintergrundbeleuchtung wird immer ausgeschaltet sein.
  Der LCD-Bildschirm kann bei starkem Umgebungslicht noch lesbar sein, aber er gibt kein Licht ab.
- Immer eingeschaltet: Die LCD-Hintergrundbeleuchtung ist immer eingeschaltet, so dass Sie sie jederzeit auf einen Blick ablesen können.
- Automatisch: Die LCD-Hintergrundbeleuchtung ist nur eingeschaltet, wenn das Gerät aktiv ist.

Temperatureinheit: Wählen Sie aus, welche Temperatureinheit auf dem LCD des vorderen Paneels verwendet werden soll.
- Celcius: Die Temperatur wird in °C angezeigt.
- Fahrenheit Die Temperatur wird in °F angezeigt.

Anmerkung

Diese Einstellung wirkt sich nur auf die Temperatureinheit auf dem LCD-Display des vorderen Paneels aus.
