4. Configuração e funcionamento da VictronConnect

Nesta secção:

4.1. Preparar

Os passos seguintes são necessários para se conectar corretamente à SmartSolar MPPT RS através de Bluetooth e da aplicação VictronConnect:

Certifique-se de que o Bluetooth está ativado em SmartSolar MPPT RS. O Bluetooth está ativado por defeito.
Dica
Se o Bluetooth tiver sido desativado, tem de fazer a ligação a SmartSolar MPPT RS através de um VE.Direct para a interface USB e da aplicação VictronConnect para voltar a ativá-lo.
Descarregue e instale a aplicação VictronConnect a partir da App Store ou Google Play.
Abra a aplicação VictronConnect e percorra a lista de dispositivos para SmartSolar MPPT RS.

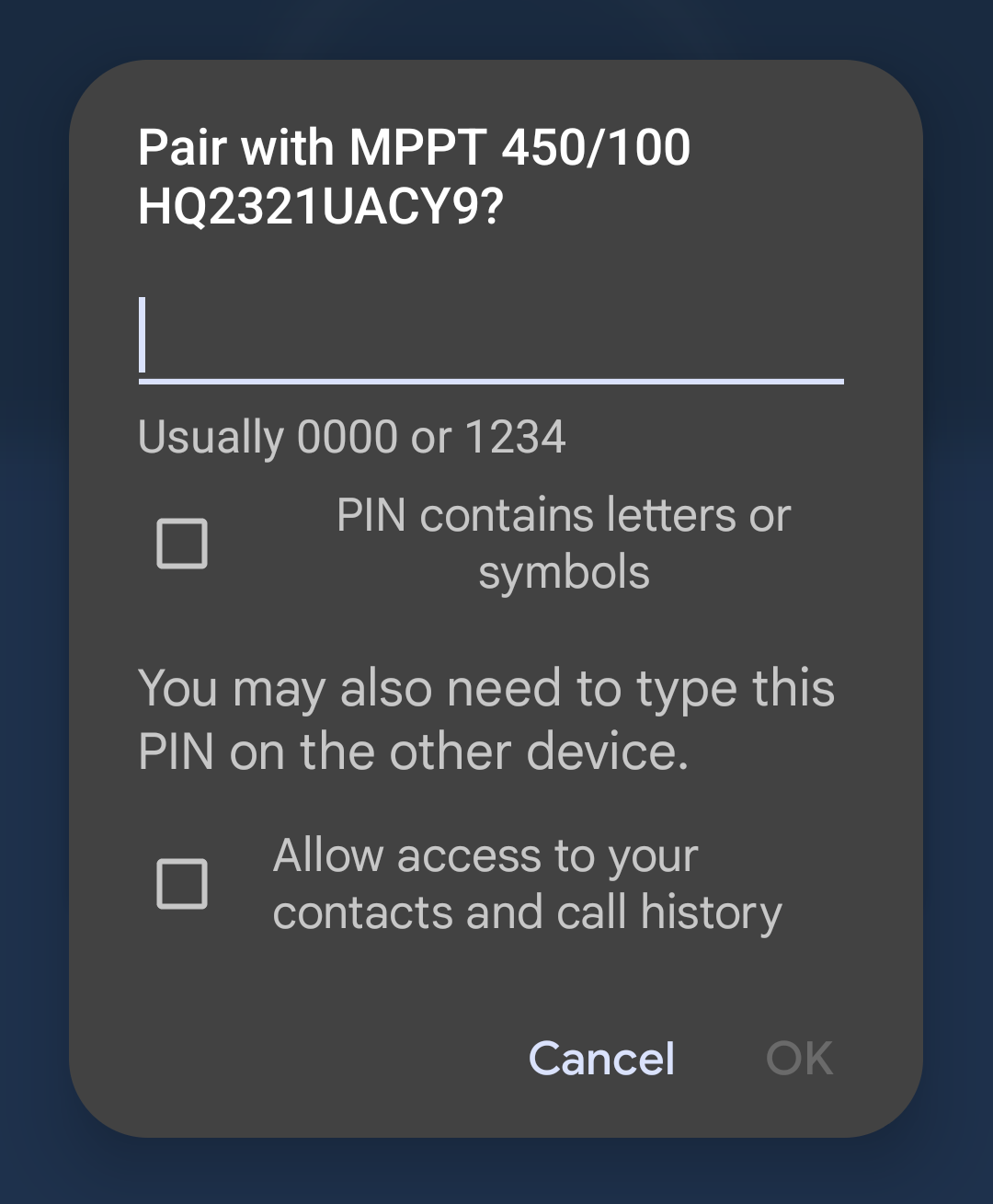

Toque na mesma para iniciar a caixa de diálogo de emparelhamento. Introduza o código de emparelhamento predefinido que é 000000 ou um PIN único impresso no autocolante do número de série do SmartSolar MPPT RS.
É recomendável, quando for solicitado, alterar o PIN predefinido para um diferente à sua escolha.
Quando o emparelhamento for correto, pode visualizar a página Visão Geral.

4.2. Página de visão geral

A página principal de visão geral proporciona informação resumida do SmartSolar MPPT RS. Está dividida em três separadores:

Estado: Leitura instantânea do estado básico do carregador MPPT.
Histórico: Os últimos 30 dias de dados de energia solar e bateria.
Tendências: Análise dos dados das tendências atuais.

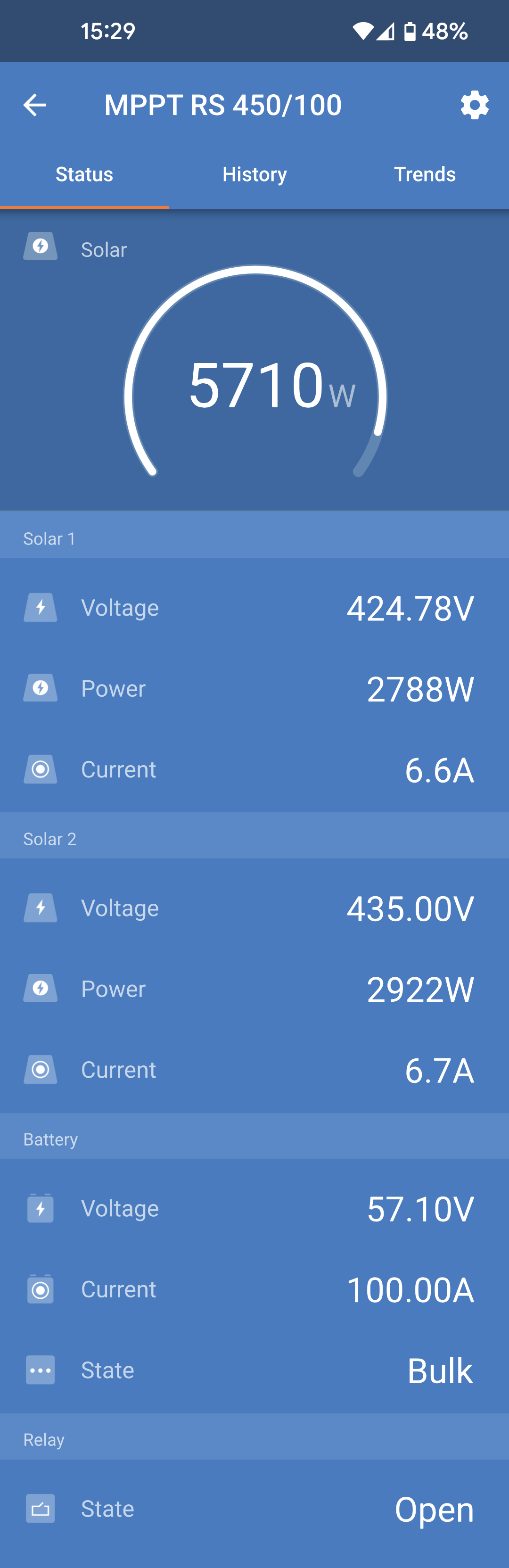

Separador de Estado:

Solar: Energia solar total de todos os localizadores.
Os detalhes de cada localizador são mostrados sob o total, incluindo a Tensão, a Potência e a Corrente.
Bateria: Indica a tensão da bateria, a corrente de carga e o estado.
Relé: Indica o estado dos contacto do relé, Aberto ou Fechado.
Se o modo de relé estiver definido como manual, o estado Aberto ou Fechado também pode ser controlado aqui.

Informação mais detalhada sobre o estado:

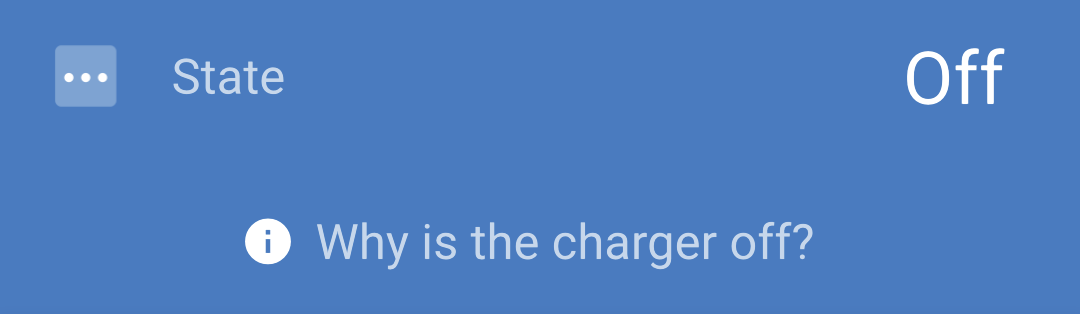

Caso o SmartSolar MPPT RS não esteja a carregar, aparece um conselho de informação sob o campo «State» (estado).

Toque neste campo informativo para abrir uma janela emergente que proporciona mais informações e alguns conselhos de resolução de problemas.

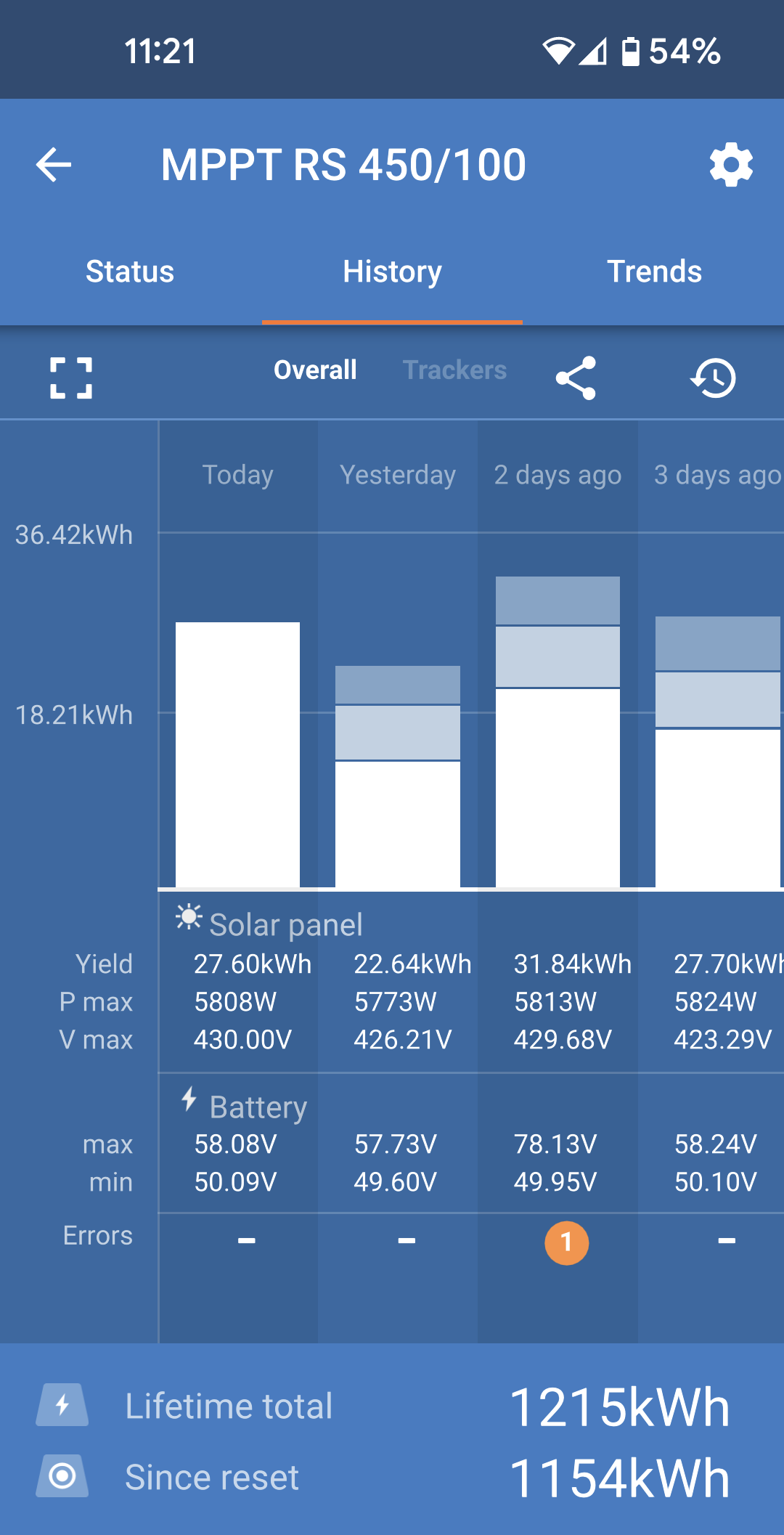

Separador Histórico:

São visualizados até 30 dias de dados históricos.
Os gráficos de barras mostram o rendimento solar em kWh. As áreas sombreadas destacam o tempo gasto nas diferentes fases de carregamento.
A área de «Solar panel» (painel solar) regista o rendimento solar total em kWh, potência PV máxima e tensão.
As tensões máximas e mínimas da bateria são guardadas na secção «Battery» (bateria).
Se surgir algum erro naquele dia, então são mostradas com um círculo laranja.
Energia total produzida pelo SmartSolar MPPT RSligado. Os totais podem ser reiniciados e, portanto, «Since reset» (desde reinício) mantém o registo do rendimento desde esse momento.
Para exportar o gráfico como .csv, pode tocar no ícone triangular de três pontos na parte superior da área do gráfico. Em seguida, são apresentados vários métodos para partilhar o .csv (por exemplo, e-mail, WhatsApp, etc.).

Dica

Toque no ícone quadrado fragmentado no canto superior esquerdo da área do gráfico para rodar o gráfico. Isto permite ter uma visão ampla do gráfico com mais dias visualizados em simultâneo.

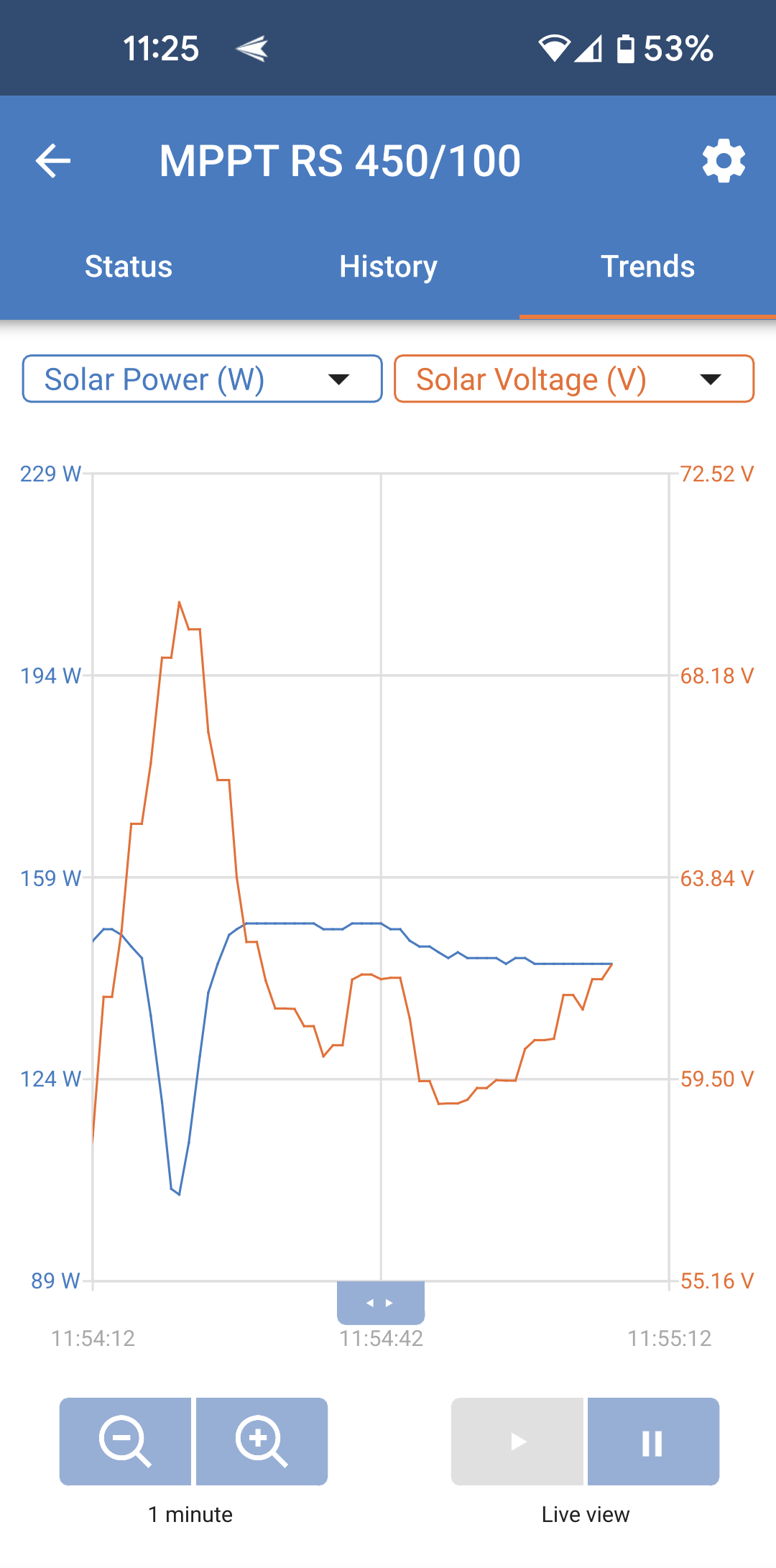

Separador Tendências:

Podem ser selecionados dois pontos de dados diferentes com os menus suspensos sobre o gráfico.
Será visualizado um gráfico de acordo com os parâmetros selecionados.

4.3. Página de Definições

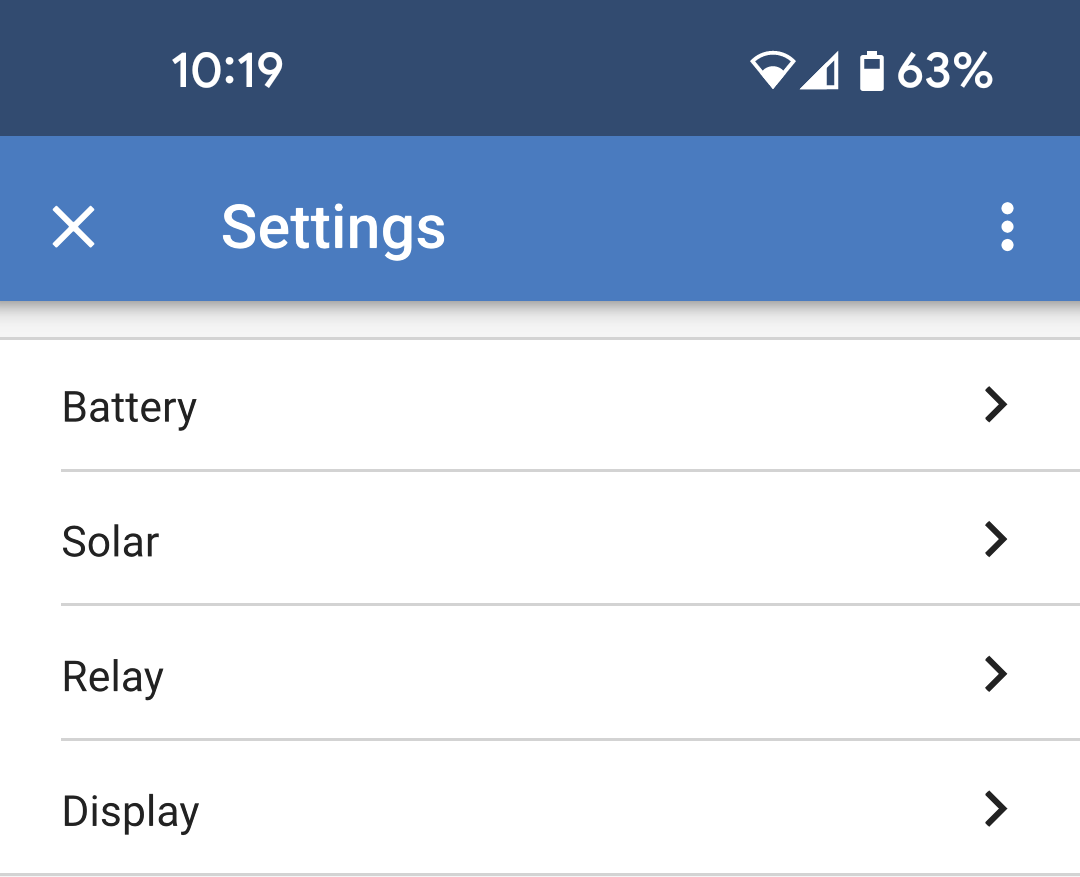

O menu Definições é acessível ao carregar na roda de engrenagem no canto superior direito da página de visão geral.

Estão disponíveis as seguintes opções de menu:

Bateria: Para regular os parâmetros de carregamento da bateria.
Solar: Para ligar ou desligar a otimização PV e definir nomes personalizados para cada localizador PV.
Relé: Pode selecionar uma variedade de modos de relé para o relé interno.
Ecrã: Escolha o comportamento da retroiluminação do LCD e a unidade de temperatura preferida.

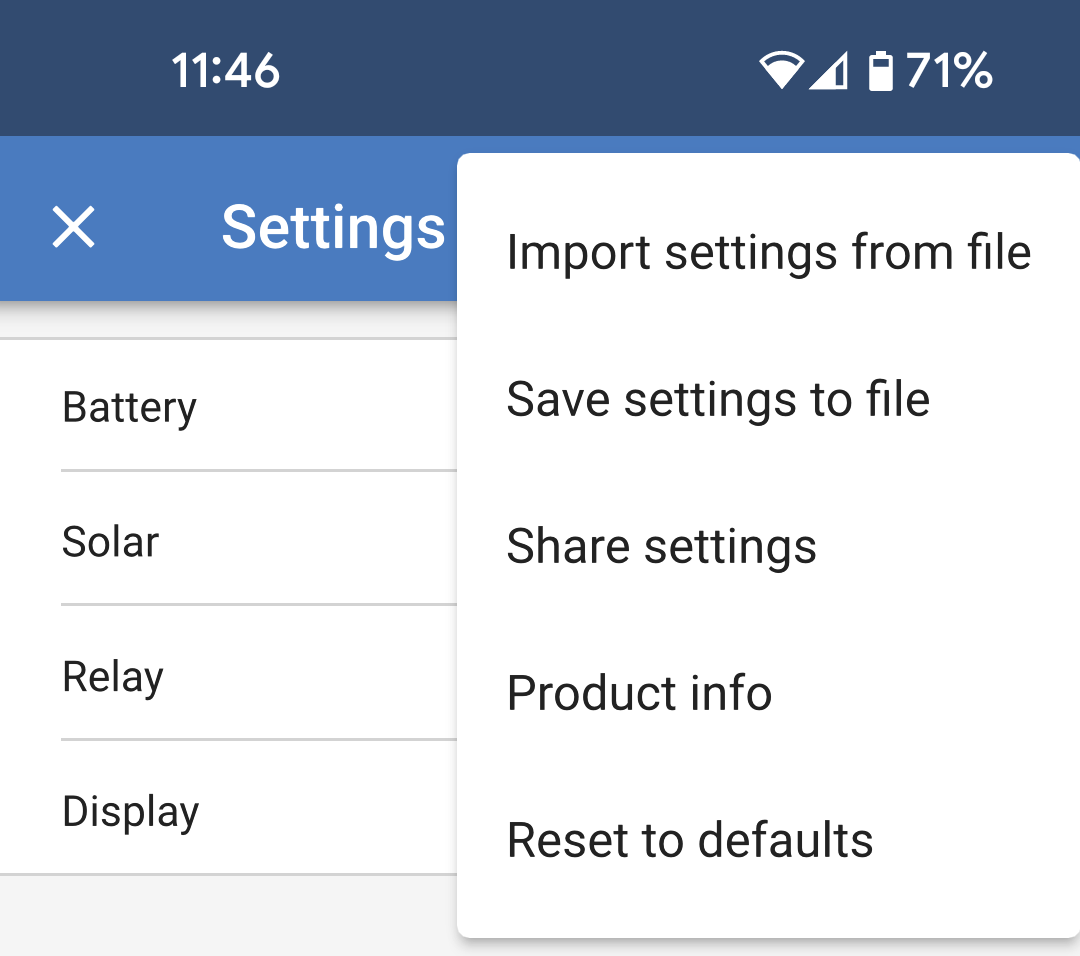

Toque nos três pontos verticais no canto superior direito da página de definições para executar as seguintes ações:

Importar definições a partir do ficheiro: Importe as definições guardadas anteriormente de um ficheiro na biblioteca de definições.
Guardar definições no ficheiro: Guarde as definições atuais num ficheiro que vai ser conservado na biblioteca de definições. Este ficheiro pode ser usado como cópia de segurança para repor as definições nesta estação de carregamento EV NS ou para aplicar facilmente as mesmas definições noutra.
Partilhar configurações: Partilhe o ficheiro de definições por e-mail ou outras aplicações sociais em utilização no dispositivo Android ou iOS, por exemplo.
Informação do produto: Apresenta o número do modelo e o número de série da estação de carregamento EV NS. Também dispõe de um interruptor para ativar ou desativar o Bluetooth. Consulte a secção Informação do produto para obter mais dados.
Repor predefinições: Reponha todas as definições de fábrica. Isto significa que perde quaisquer definições personalizadas e quem tem de realizar a configuração ou importá-la de um ficheiro de definições guardado anteriormente.

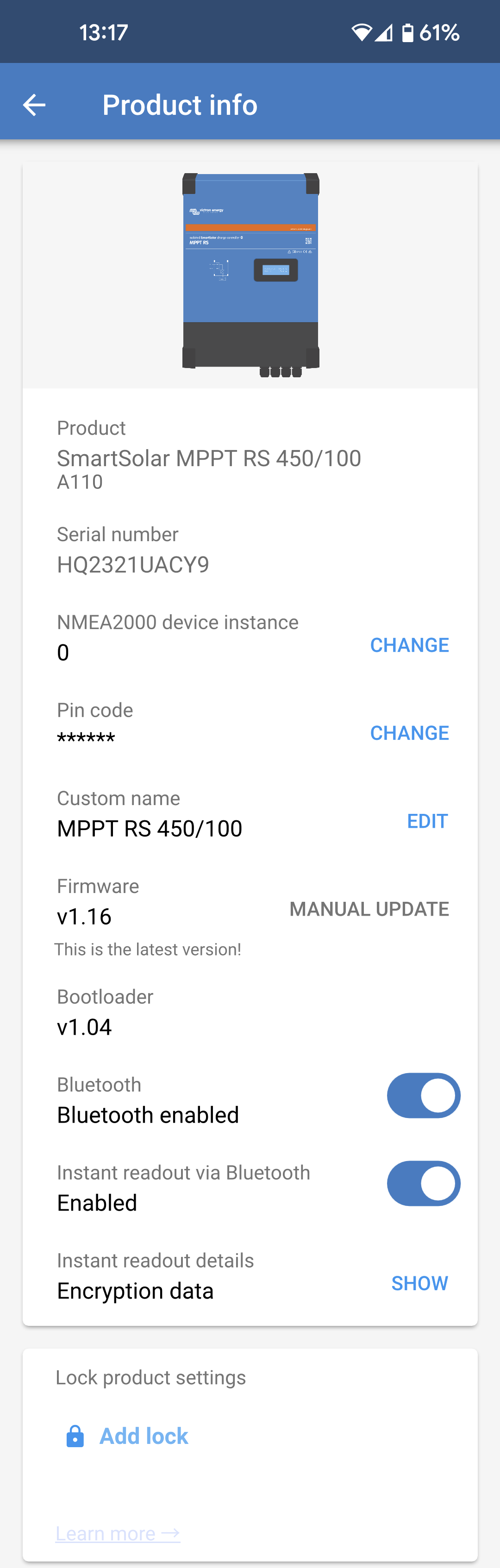

4.4. Informação do produto

Para aceder a página de Informação do produto, toque no ícone de três pontos verticais na página Definições.

Produto: Mostra o nome do produto e o número do modelo.
Número de série: Mostra o número de série do SmartSolar MPPT RS.
Instância de dispositivo NEMA2000: Apresenta o número de instância do dispositivo de rede para este dispositivo em particular.
Código PIN: O código PIN está oculto, mas pode ser alterado com o botão de alteração à direita.
Nome personalizado: Altere o nome amigável do SmartSolar MPPT RS.
Firmware: Exibe a versão do firmware atual em execução no SmartSolar MPPT RS.
Gestor de arranque: A versão do gestor de arranque.
Bluetooth: Ative ou desative o funcionamento de Bluetooth SmartSolar MPPT RS.
Atenção
Tenha em conta que se desativar o Bluetooth, a ligação a este dispositivo através de Bluetooth deixa de ser possível depois de voltar à lista de dispositivos ou sair da aplicação VictronConnect. É necessário fazer a ligação com um VE.Direct para a interface USB para ativar novamente o Bluetooth.
Leitura imediata via Bluetooth: Ative esta definição para visualizar os dados mais importantes do SmartSolar MPPT RS na página da lista de Dispositivos.
Detalhes da leitura instantânea: Toque em «SHOW» (mostrar) para ver os dados de cifragem utilizados para a leitura instantânea.

Bloquear as definições do produto: Utilize esta opção para bloquear as definições do SmartSolar MPPT RS com uma senha. Isto impede que outras pessoas alterem definições críticas sem a senha.

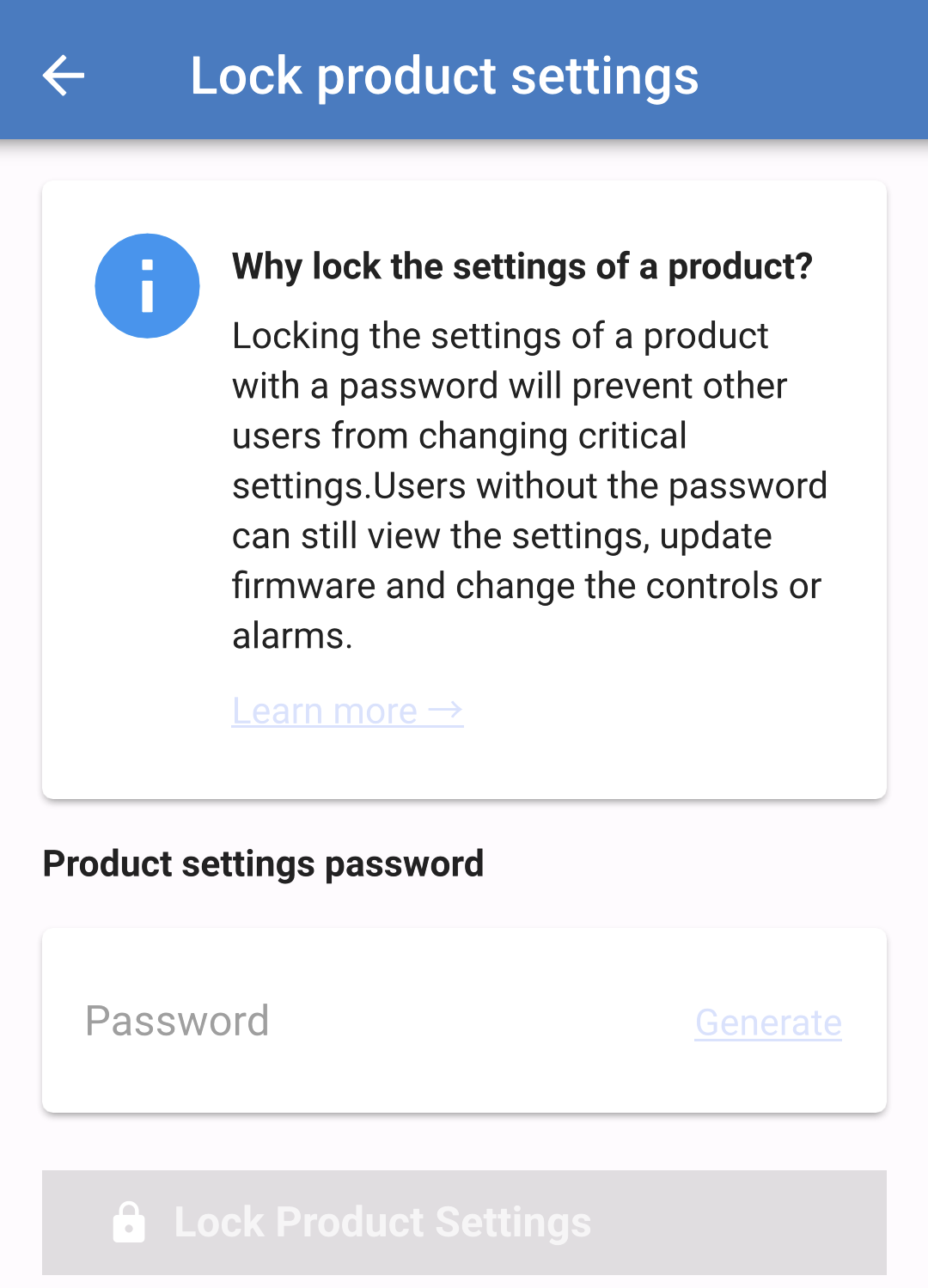

Toque em «Add lock» (adicionar bloqueio) para avançar para a página «Lock product settings» (bloquear definições do produto).
- Senha das definições do produto: Crie uma senha que vai ser utilizada para desbloquear as definições do produto.

4.5. Bateria

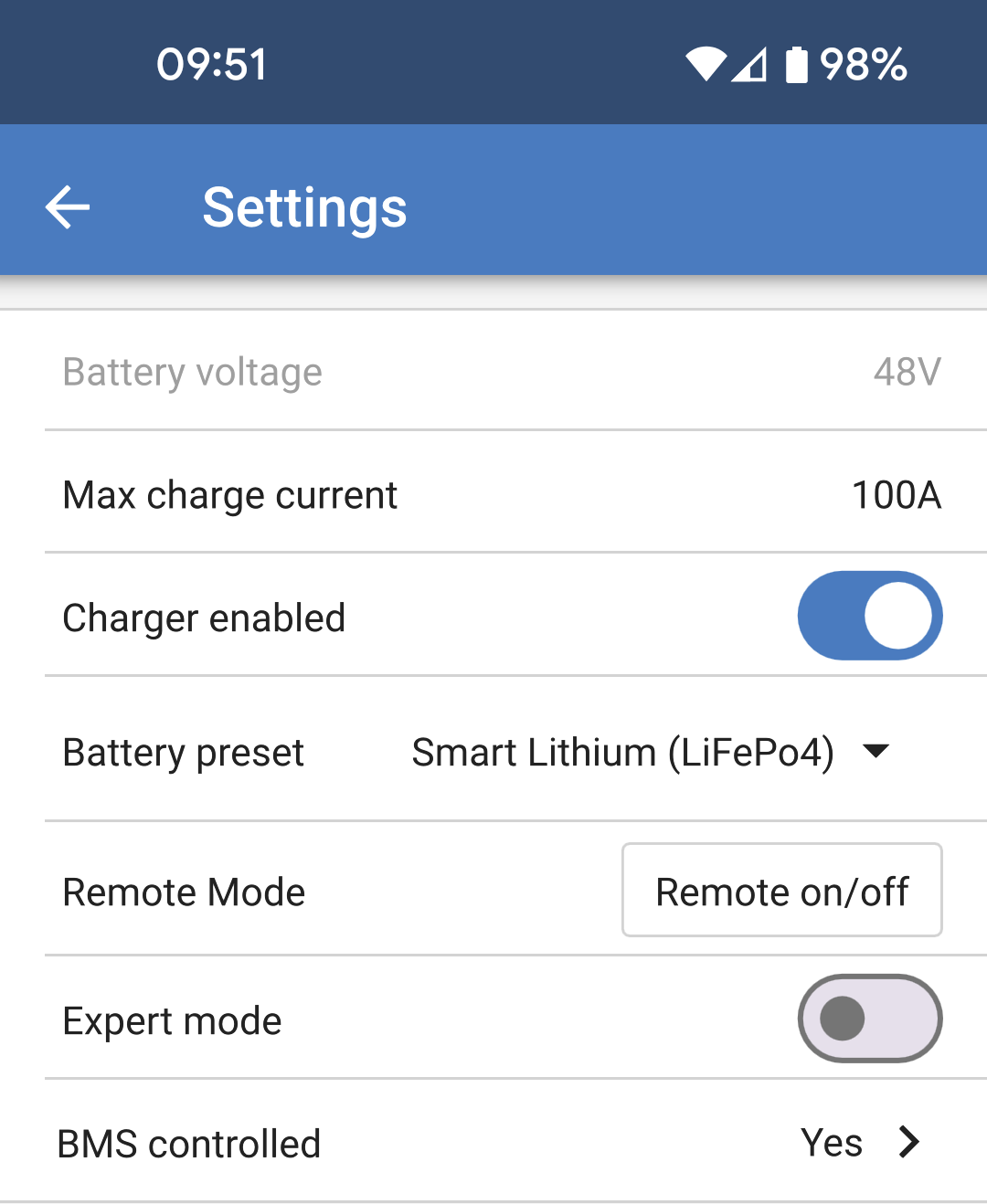

A página de definições da bateria permite configurar todos os parâmetros relacionados com a bateria que está ligada ao SmartSolar MPPT RS. Algumas opções ficam a cinzento se for selecionada uma predefinição da bateria fixa. Uma predefinição da bateria configurada pelo utilizador permite ajustar todas as definições.

Tensão da bateria: Esta opção está sempre a cinzento para o SmartSolar MPPT RS porque é apenas um produto de 48 V.
Corrente de carga máxima: Regule a corrente máxima que o SmartSolar MPPT RS vai fornecer aos terminais da bateria. Por defeito, está definida para o valor máximo. Pode diminui-la se, por exemplo, tiver uma bateria mais pequena ligada que não aceite a corrente de carga máxima.
Carregador ativado: Comute esta definição para ativar ou desativar do carregador. As baterias não serão carregadas se esta definição estiver desativada.
Predefinição da bateria: Utilize isto para selecionar a algoritmo de carga da bateria.
- Predefinição integrada: Selecione as predefinições integradas (BMS de 2 cabos normal, alto e LiFePO4).
- Definido pelo utilizador: todos os parâmetros podem ser personalizados manualmente.
- Selecionar predefinição: selecione um tipo entre as predefinições de bateria da aplicação VictronConnect.
- Criar predefinição: crie uma nova predefinição de bateria personalizada na aplicação VictronConnect.
- Editar predefinições: edite uma predefinição de bateria existente na aplicação VictronConnect.

Modo remoto: Configure o que está ligado às entradas REMOTE_L e REMOTE_H no conector do utilizador.
- Ligar / desligar remoto: Um botão de ligar/desligar simples para ligar ou desligar SmartSolar MPPT RS.
- BMS de dois cabos: Utilize um BMS com fios com sinais de «autorizar carga» e «autorizar descarga» como o SmallBMS. Nota: se o BMS de 2 cabos for selecionado, a unidade não arranca até que um esteja ligado.

Modo especialista: Este interruptor de ligar/desligar permite editar definições especializadas, caso o seu equipamento tenha requisitos especiais. Consulte a secção «Expert mode» (modo especialista) para obter mais detalhes.

Controlo por BMS: Este item só é visível se a unidade for controlada remotamente por um BMS. ativado automaticamente quando o SmartSolar MPPT RS deteta que está ligado a um sistema com um BMS. Clique neste campo para fazer a alteração.
Aparece uma caixa de confirmação. Selecione «OK» para reiniciar o controlo do BMS. O SmartSolar MPPT RS deixa de ser controlado por um BMS. O controlo do BMS vai ser ativado automaticamente quando estiver ligado a um sistema com um BMS.

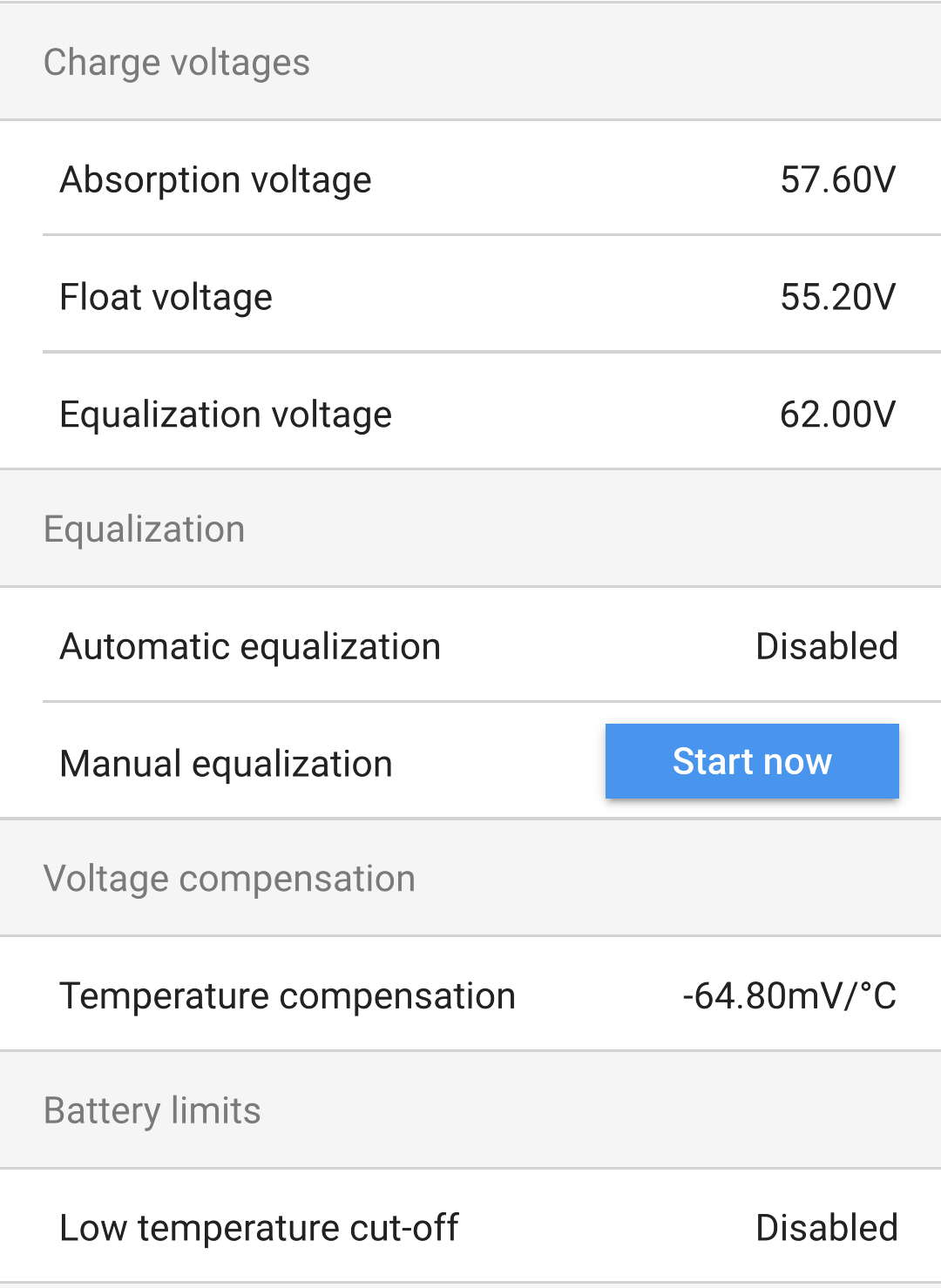

Tensões de carga:

Tensão de absorção: Definir a tensão de absorção.
Tensão de flutuação: Definir a tensão de flutuação
Tensão de equalização: Definir a tensão de equalização.

Equalização:

Equalização automática: Configure a frequência da função de equalização automática. As opções disponíveis variam de 1 a 250 dias.
A equalização é normalmente utilizada para equilibrar as células numa bateria de chumbo e também para evitar a estratificação do eletrólito em baterias inundadas. Se a equalização (automática) é necessária ou não, depende do tipo de bateria e do seu uso. Consulte o seu fornecedor de baterias para orientações.
Quando o ciclo de equalização automática é iniciado, o carregador aplica uma tensão de equalização à bateria, desde que o nível de corrente permaneça abaixo da configuração percentual da corrente de equalização da corrente da carga inicial.
No caso de todas as baterias VRLA e de algumas baterias inundadas, a equalização automática termina quando o limite de tensão (maxV) for atingido, ou depois de um período (tempo de absorção/8)- o que ocorrer primeiro.
Para todas as baterias de placa tubular e também para o tipo de bateria definido pelo utilizador, a equalização automática termina após um período igual a (tempo de absorção/2).
A equalização não está disponível para a bateria de lítio.
Quando um ciclo de equalização automática não é concluído num dia, este não será retomado no dia seguinte. A próxima sessão de equalização ocorrerá de acordo com o intervalo definido na opção «Equalização Automática».
Quando um ciclo de equalização automática não é concluído num dia, este não será retomado no dia seguinte. A próxima sessão de equalização ocorrerá de acordo com o intervalo definido na opção «Equalização Automática».
Equalização manual: Toque em «Start Now» (iniciar agora) para começar a equalização imediatamente. A duração está limitada a 1 h. Apenas deve ser iniciado nas fases de absorção ou flutuação e quando houver luz solar suficiente.

Compensação da tensão:

Compensação da temperatura: Muitos tipos de bateria requerem uma tensão de carga mais baixa em condições de operação quentes e uma tensão de carga mais alta em condições de operação frias.
O coeficiente configurado é em mV por grau Celsius para todo o banco de baterias, não por célula. A temperatura base para a compensação é de 25 ° C (77 ° F), conforme apresentado no gráfico abaixo
Com um sensor de temperatura instalado no bloco de ligação E/S do utilizador, a temperatura real da bateria será utilizada para compensação, ao longo do dia.

Limites da bateria:

Corte por baixa temperatura: Pode ser utilizado para desativar o carregamento a baixas temperaturas, conforme exigido pelas baterias de lítio.
Para baterias de fosfato de ferro de lítio, esta configuração está predefinida em 5 ºC; para as outras baterias está desativada. Ao criar uma bateria definida pelo utilizador, o nível de temperatura de corte pode ser ajustado manualmente.

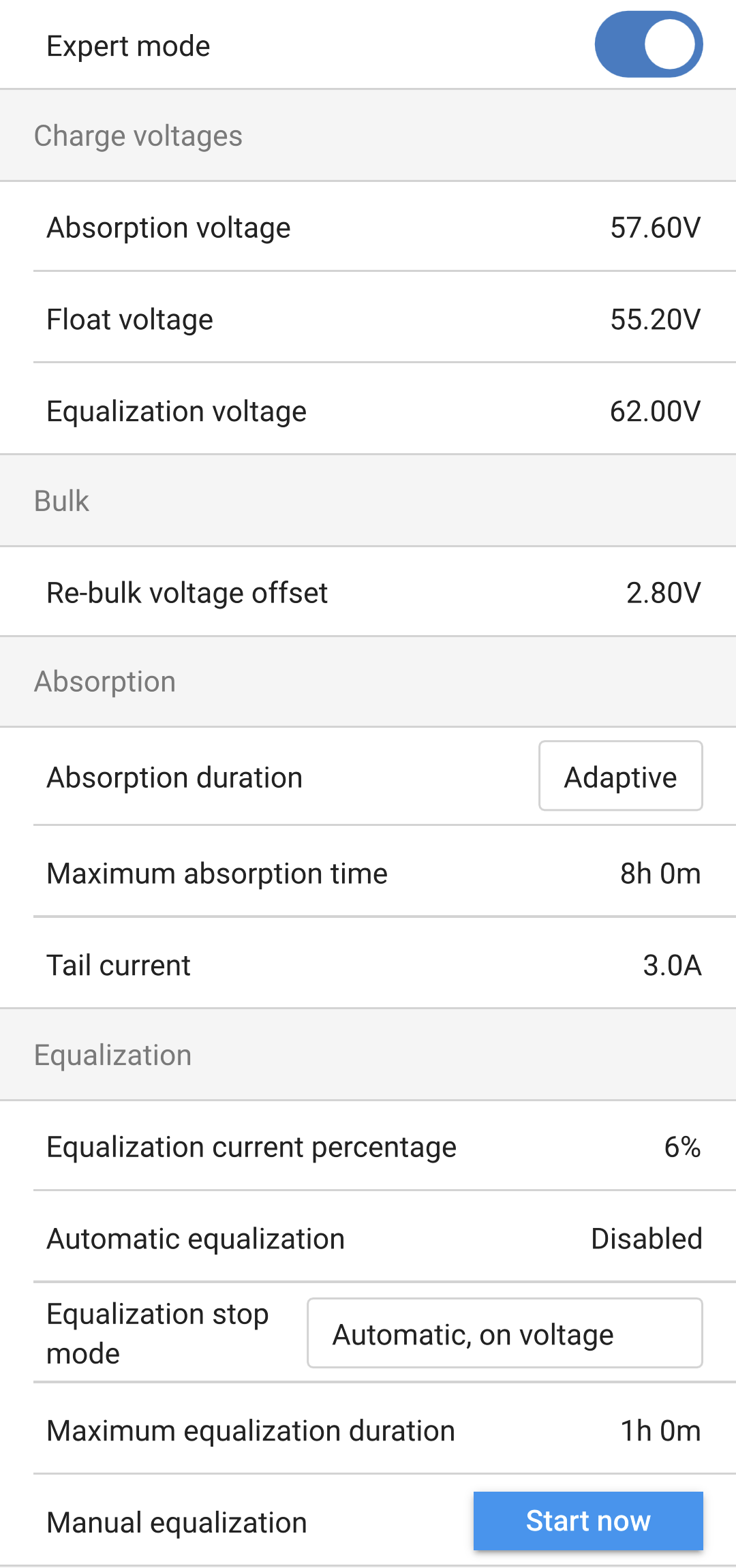

Quando o modo «Expert» (especialista) está ativado, as seguintes definições adicionais ficam disponíveis:

Carga inicial:

Compensação da tensão para reiniciar a carga inicial: Defina a compensação da tensão que será utilizada sobre a configuração de tensão de flutuação que determinará o limite de reinício do ciclo de carga.
Por exemplo, uma compensação da tensão para reiniciar a carga inicial de 0,4V e uma definição de tensão de flutuação de 54,0 V, o limiar de tensão que vai ser utilizado para reiniciar o ciclo de carga será de 53,6 V. Por outras palavras, se a tensão da bateria for inferior dos 53,6 V durante um minuto; o ciclo de carga vai reiniciar.

Absorção:

Duração da absorção: Selecione «Fixed» (fixo) ou «Adaptative» (adaptativo). Quando tocar na caixa na direita, aparece uma explicação detalhada de cada opção.
Tempo de absorção máximo: Defina o limite de tempo de absorção. Disponível apenas ao utilizar um perfil de carregamento personalizado.
Corrente de cauda: Defina o limite de corrente que será utilizado para terminar a fase de absorção antes que o tempo máximo de absorção expire. Quando a corrente da bateria ficar abaixo da corrente de cauda por um minuto, a fase de absorção terminará. Esta configuração pode ser desativada definindo-a como zero.

Equalização:

Percentagem da corrente de equalização: Defina a percentagem da configuração de corrente de carga máxima que será utilizada quando a equalização for executada.
Equalização automática: Pode ser ativada e permite definir o início de um ciclo de equalização periódica.
Modo de paragem por equalização: Selecione se deve parar a equalização com base numa determinada tensão ou durante um período fixo.
Duração da equalização máxima: Defina o tempo máximo que a fase de equalização vai durar.
Equalização manual: Toque no botão «Start Now» (iniciar agora) para começar a equalização imediatamente. A duração máxima deste evento será de 1 h.

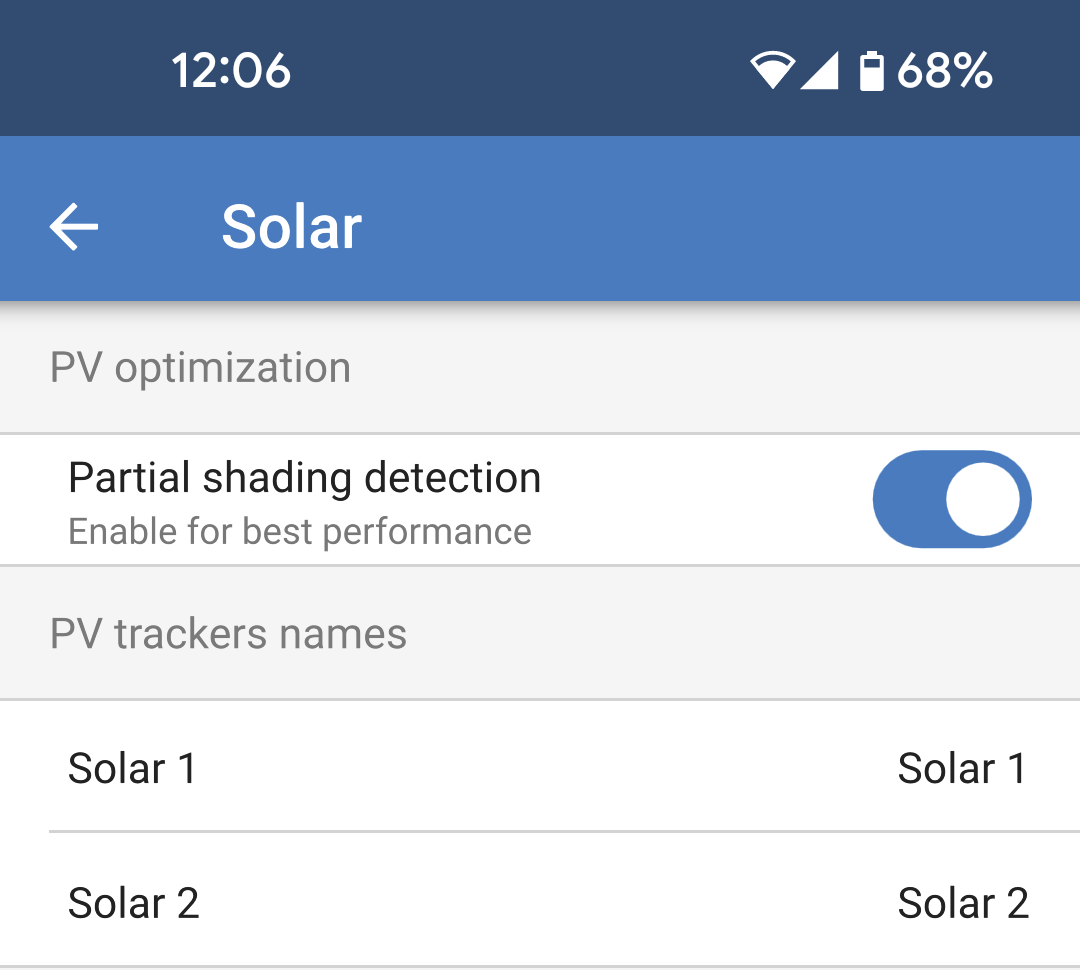

4.6. Solar

Esta página permite definir o algoritmo de deteção do sombreamento parcial e dar a cada localizador um nome personalizado.

Otimização PV:

Deteção de sombreamento parcial: A predefinição está ativada. É recomendável deixar esta definição ativada. Nalgumas instalações solares específicas, pode ter de ser desativado.

Nomes dos localizadores PV:

Cada localizador pode receber um nome personalizado. A coluna da esquerda mostra sempre o número do localizador e a coluna da direita mostra o nome personalizado, se for atribuído.
O nome personalizado também é mostrado no LCD na parte frontal do SmartSolar MPPT RS.
Toque na fila para definir um nome personalizado.

4.7. Relé

O SmartSolar MPPT RS dispõe de um relé programável. Os contactos são acessíveis através dos terminais de E/S do utilizador. Consulte os pinos na tabela de funções de E/S do utilizador .

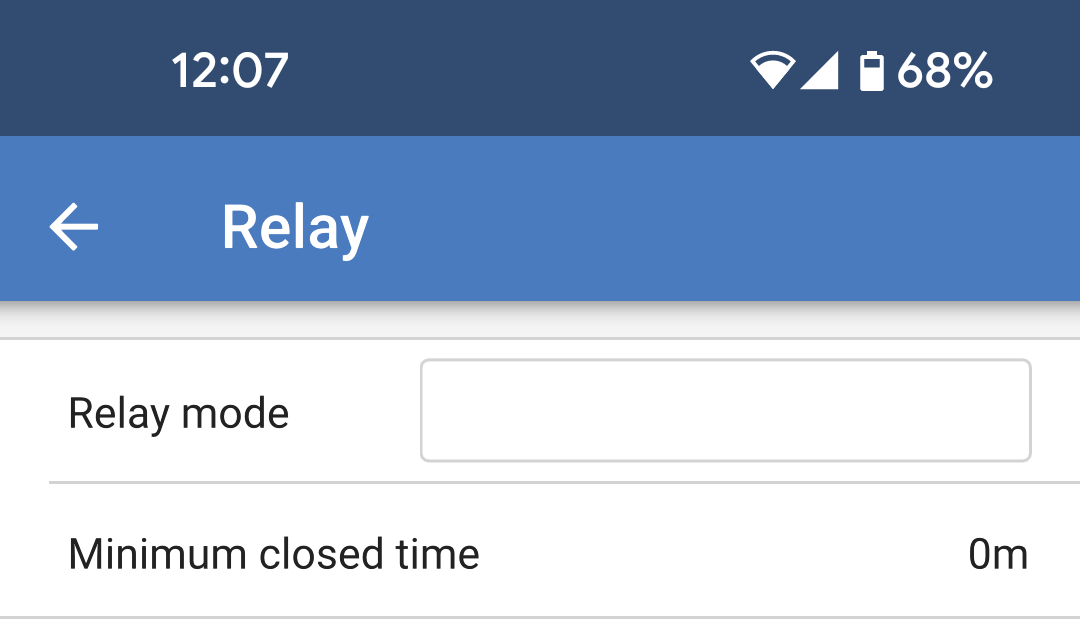

Modo de relé Por defeito, a caixa está vazia. Toque na caixa para selecionar ou alterar o modo de funcionamento do relé.
Tempo fechado mínimo: Define o período mínimo em que o relé fica fechado depois de cumprir uma condição de fecho. Isto evita que as condições muito variáveis abram e fecham o relé com demasiada frequência.

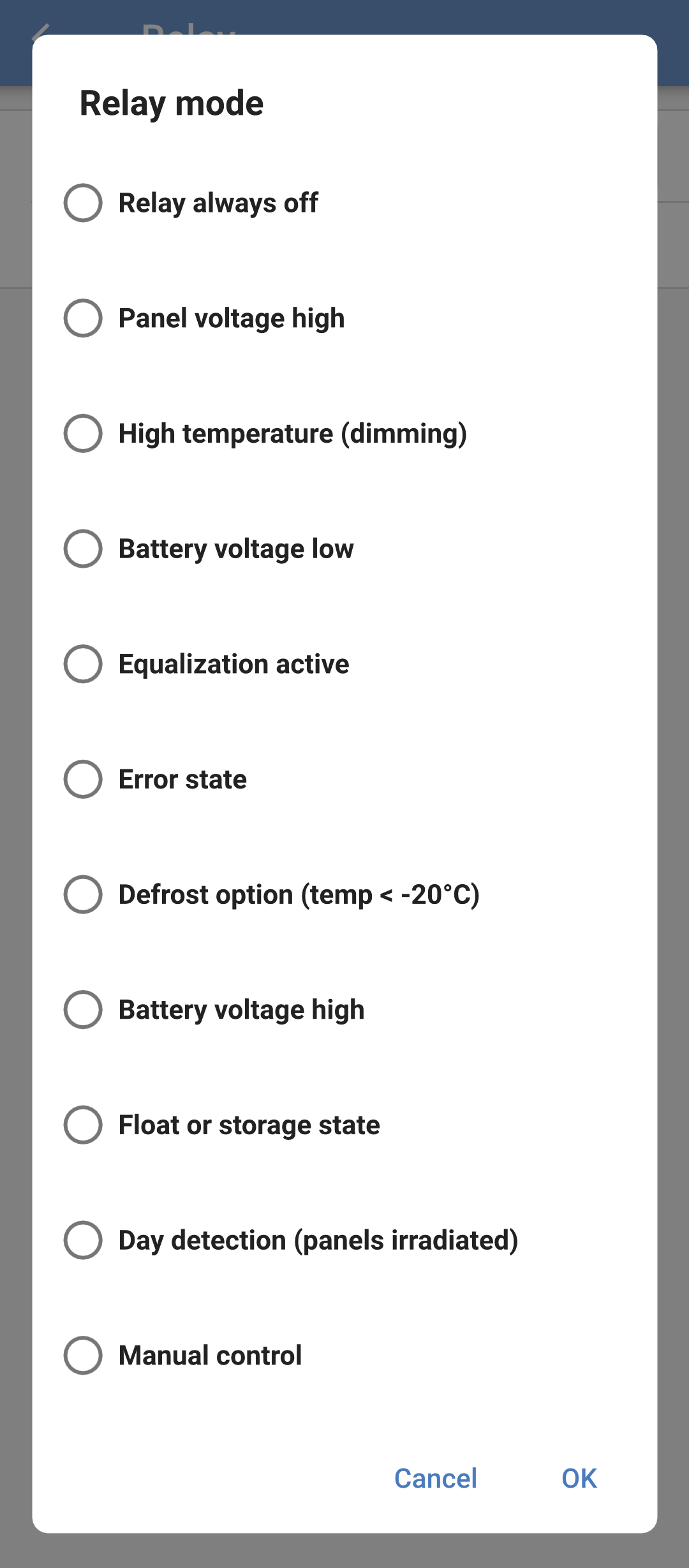

Modo de relé

Um dos vários modos de relé pode ser selecionado na lista:

Relé sempre desligado: O relé está sempre desligado e não funciona em nenhuma condição; não há outras opções configuráveis. Utilize esta opção se não planear utilizar o relé.
Tensão do painel alta: A opção liga e desliga o relé com base nos parâmetros definidos pelo utilizador.
- Tensão do painel alta: O relé liga-se quando este valor é excedido.
- Limpar o painel de tensão alta: O relé desliga-se quando a tensão do painel for inferior deste valor.
Temperatura alta (atenuação): Esta opção liga o relé quando a corrente de saída do carregador é reduzida devido a altas temperaturas. Utilize esta opção para, por exemplo, trocar um ventilador externo.
Tensão da bateria baixa: Esta opção definida pelo utilizador liga o relé quando a tensão da bateria for demasiado alta. Pode ser usada para desligar cargas, de modo a evitar mais descargas quando a bateria estiver fraca.
- Relé de tensão baixa da bateria: Liga o relé quando a tensão da bateria for inferior ao valor definido.
- Repor relé de tensão baixa de bateria: Desliga o relé quando a tensão da bateria for superior ao valor definido.
Equalização ativa: Esta opção altera o relé para LIGADO quando o modo Equalização Manual está ativa
Estado de erro: Esta opção altera o relé para LIGADO quando existe um erro.
Opção de descongelamento (T < -20 ºC: Esta opção altera o relé para LIGADO quando a temperatura do Carregador cai abaixo dos -20 ºC.
Tensão da bateria alta: Esta opção definida pelo utilizador liga o relé quando a tensão da bateria superar um valor definido. Esta opção pode ser usada para ligar uma carga quando a bateria superar uma determinada tensão.
- Relé de tensão alta da bateria: Liga o relé quando a tensão da bateria superar este nível.
- Repor relé de tensão bateria alta: Desliga o relé quando a tensão da bateria for inferior a este valor.
Estado de flutuação ou armazenagem: Esta opção liga o relé quando o carregador está no estado de flutuação ou armazenagem. No estado de flutuação, a bateria pode ser considerada carregada e assim uma carga como um aquecedor de água pode ser ligada para usar a energia solar excedente.
Deteção de dia (painéis irradiados): Esta opção liga o relé enquanto os painéis solares fornecem energia. Pode ser utilizada como uma simples deteção do dia ou noite, por exemplo, para desligar ou ligar a iluminação exterior utilizando o contacto NC do relé.
Controlo manual: Utilize esta opção para controlar o relé manualmente a partir da página Definições - Relé ou da página Visão geral.

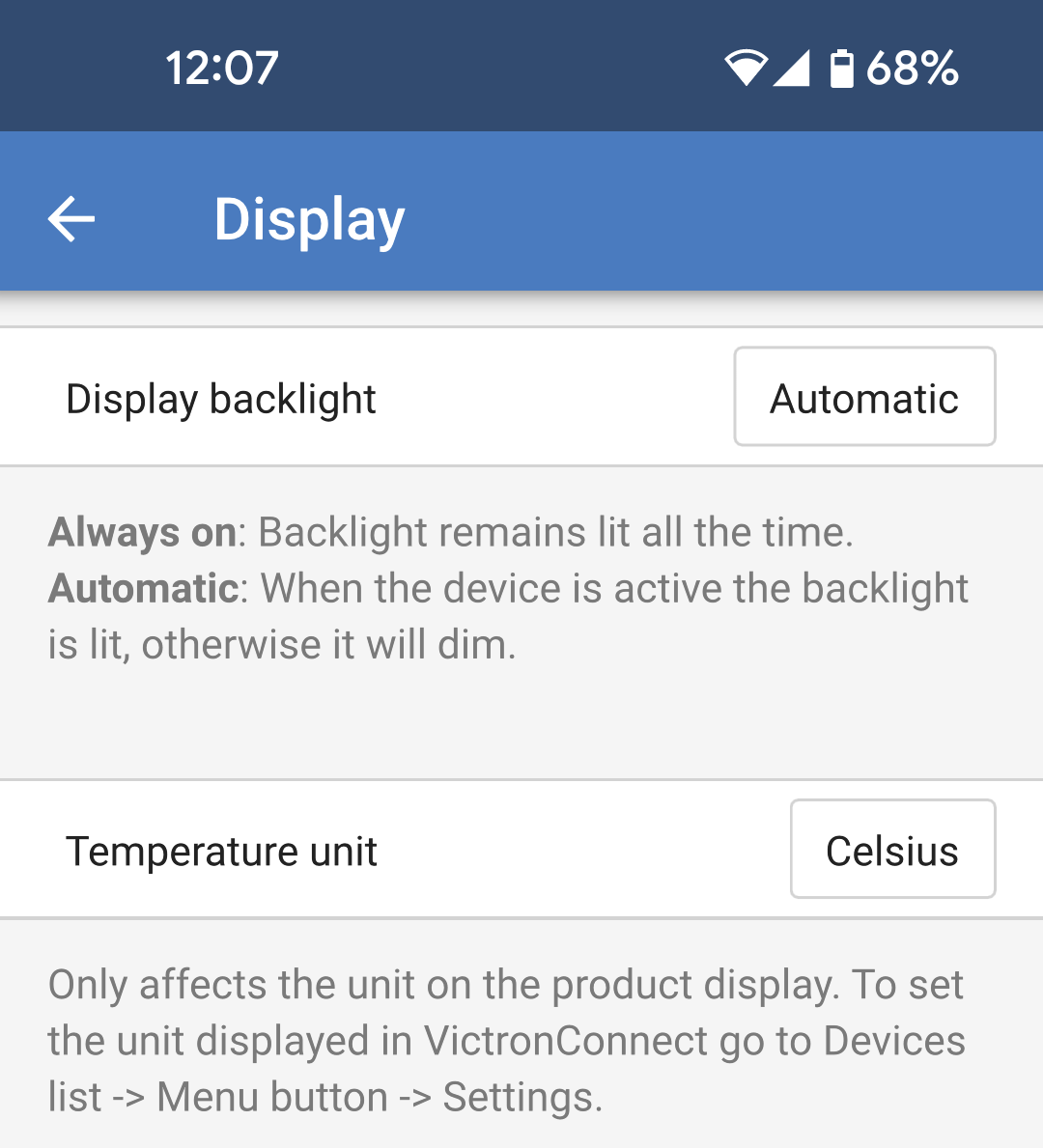

4.8. Visualização

Estas definições definem o comportamento da retroiluminação LCD do painel frontal e a unidade de temperatura visualizada.

Retroiluminação do ecrã: Pode ligar ou desligar a retroiluminação LCD do painel frontal.
- Sempre desligada: A retroiluminação está sempre desligada.
  O LCD ainda é legível sob uma luz ambiente forte, mas não emite luz.
- Sempre ligado: A retroiluminação do LCD está sempre ligada, tornando a leitura mais fácil em qualquer momento.
- Automática: A retroiluminação do LCD só está ligada quando o dispositivo está ativo.

Unidade de temperatura: Selecione a unidade de temperatura que vai ser utilizada pelo LCD do painel frontal.
- Celsius - A temperatura é apresentada em ºC.
- Fahrenheit A temperatura é apresentada em °F.

Nota

Esta definição afeta apenas a unidade de temperatura no LCD do painel frontal.

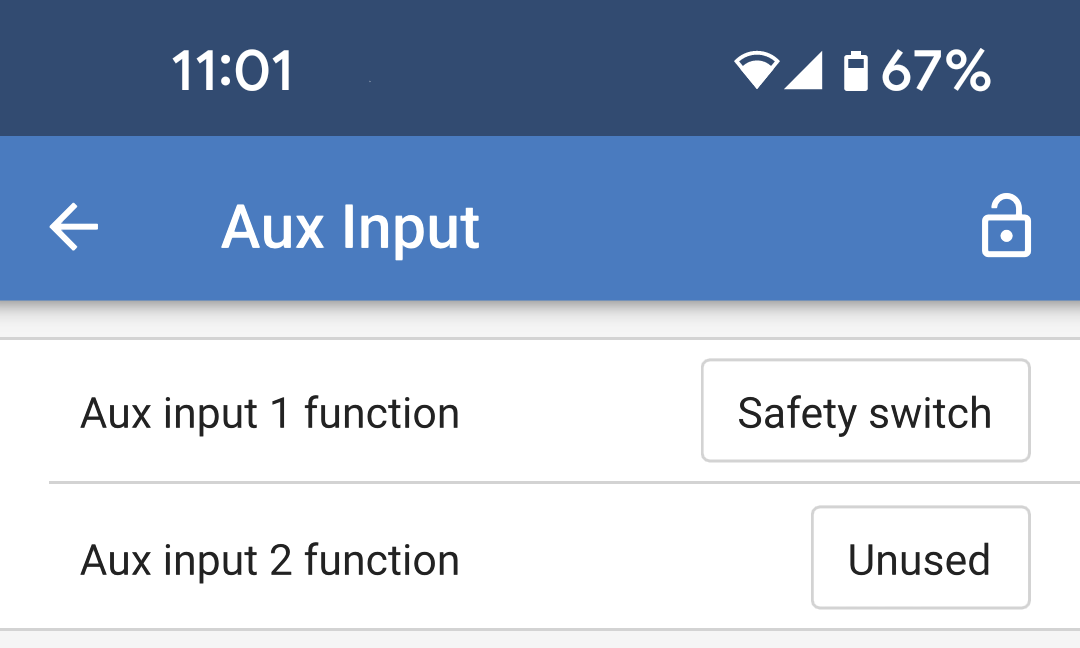

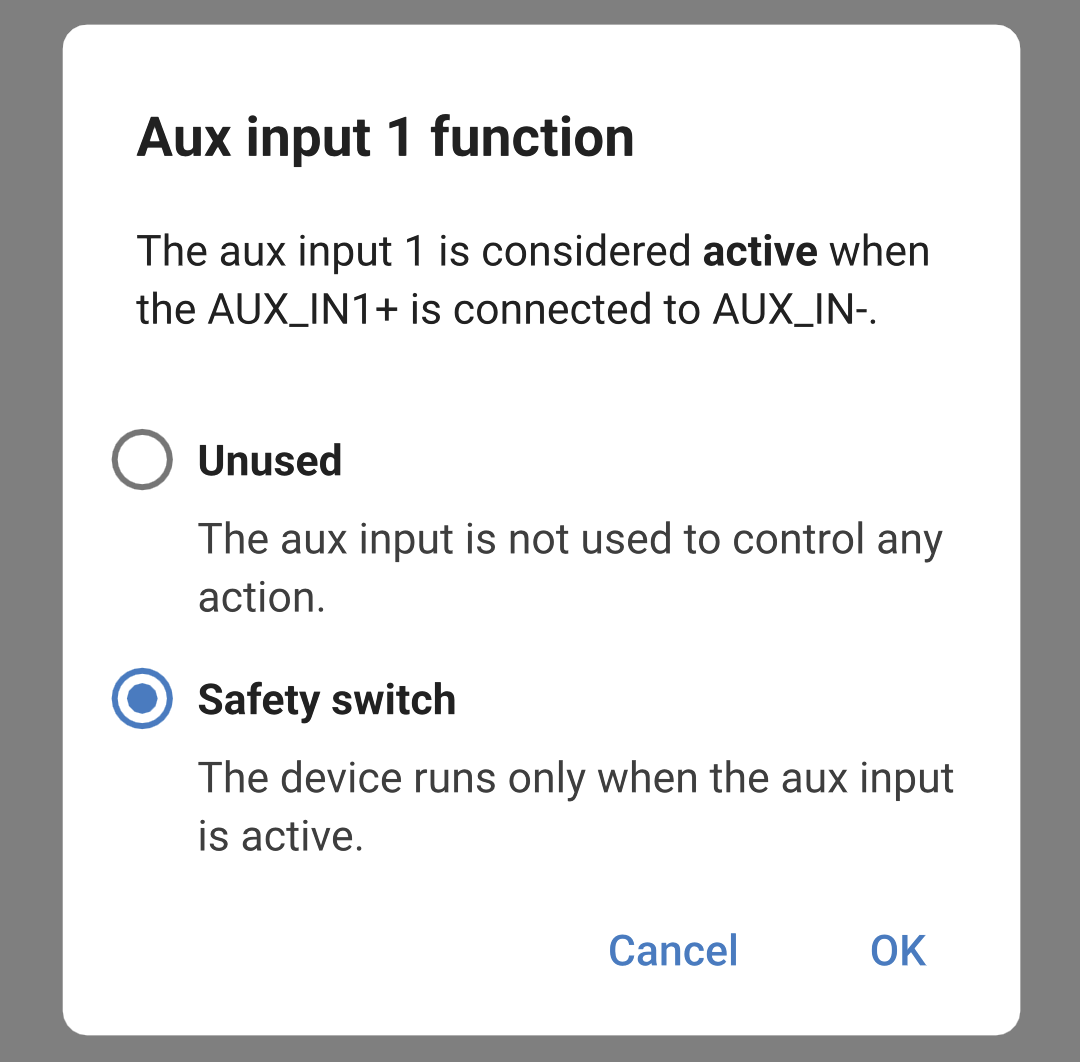

SmartSolar MPPT RS Isolado
