4. Inställning, konfigurering och användning av VictronConnect

I detta avsnitt:

4.1. Inställning

Följande steg är nödvändiga för att ansluta till SmartSolar MPPT RS via Bluetooth och appen VictronConnect:

Säkerställ att Bluetooth är aktiverat på din SmartSolar MPPT RS. Bluetooth är aktiverat som standard.
Tips
Om Bluetooth har inaktiverats tidigare måste du ansluta till SmartSolar MPPT RS genom att använda ett VE.Direct till USB-gränssnitt och appen VictronConnect för att aktivera det på nytt.
Ladda ner och installera appen VictronConnect från App Store eller Google Play.
Öppna appen VictronConnect och skrolla genom SmartSolar MPPT RSs enhetslista.

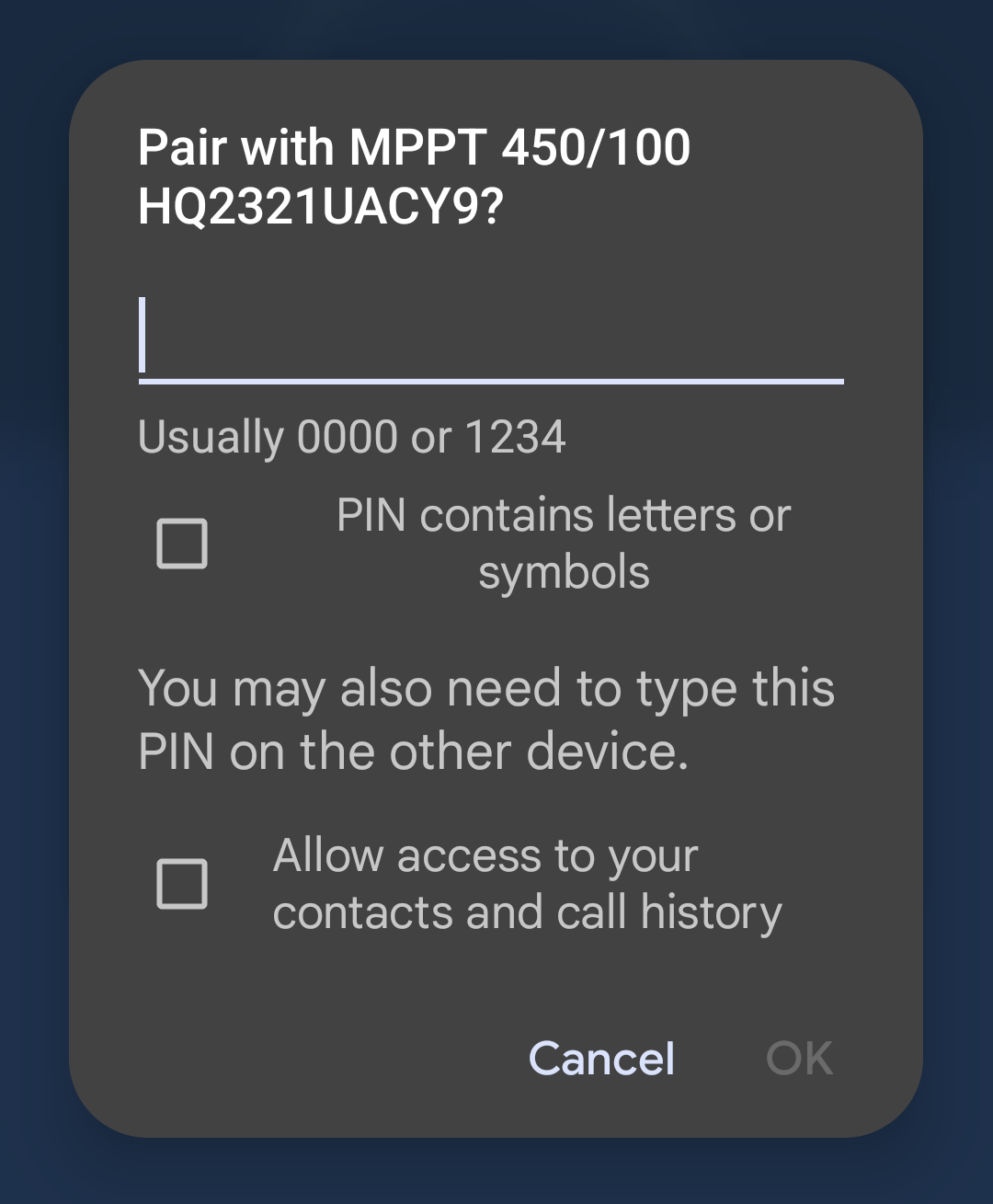

Klicka på den för att starta parkopplingsdialogen. Ange parkopplingskoden som antingen är 000000 eller en unik pinkod tryckt på serienummersetiketten på SmartSolar MPPT RS.
Vi rekommenderar dig att, vid förfrågan, ändra standardpinkoden till en du väljer själv.
När parkopplingen har skett visas översiktssidan.

4.2. Översiktssida

Den huvudsakliga översiktssidan visar med ett ögonkast information om SmartSolar MPPT RS. Den är uppdelad i tre flikar:

Status: Omedelbar avläsning av MPPT-laddarens grundläggande tillstånd.
Historik: Se upp till de senaste 30 dagarnas solcells- och batteridata.
Trender: Granska aktuella trenddata.

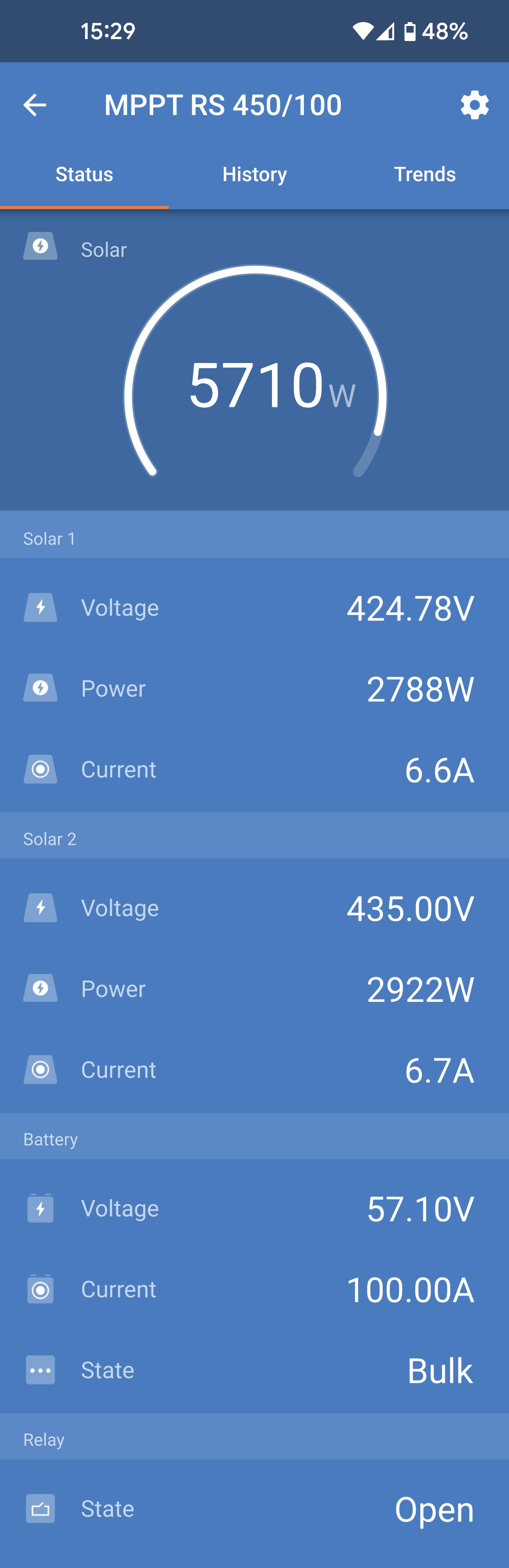

Statusflik:

Solcell: Sammanlagd solcellseffekt för alla trackers.
Detaljerna för varje tracker visas under totalvärdet, inklusive spänning, effekt och ström.
Batteri: Visar batteriets spänning, laddningsström och status.
Relä: Visar reläkontakternas status, öppna eller stängda.
Om reläläget är inställt på manuellt läge kan statusarna öppen eller stängd även styras härifrån.

Ytterligare detaljerad statusinformation:

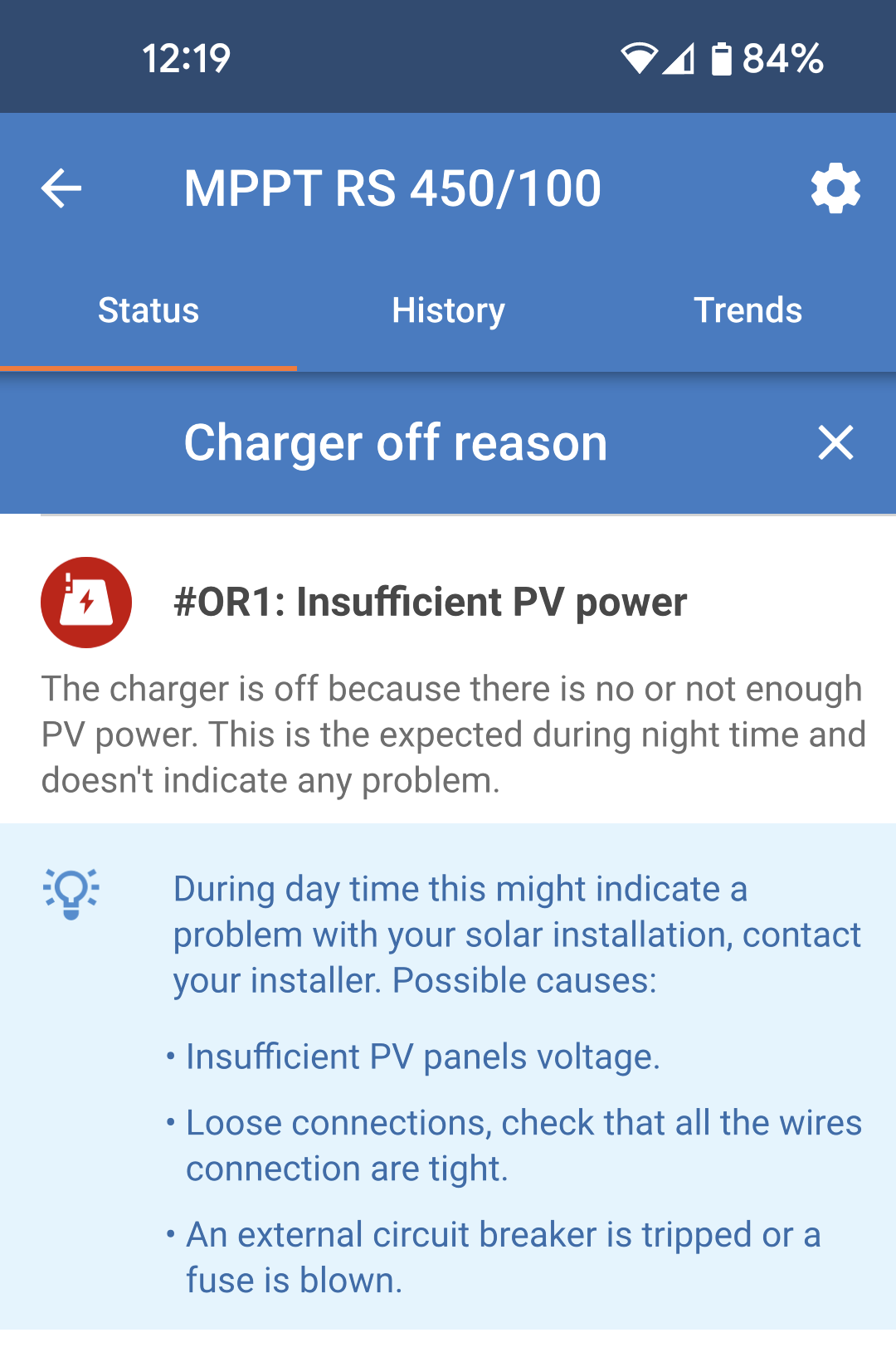

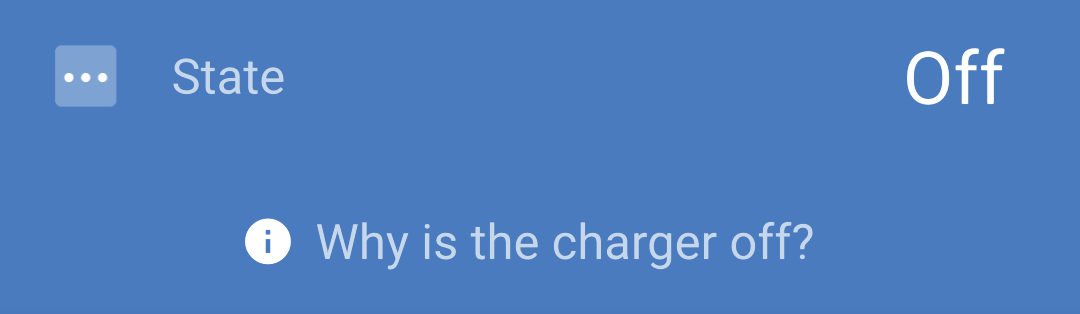

Om SmartSolar MPPT RS inte laddar visas ett informationstips nedanför ”statusfältet”.

Klicka på det här informationsfältet för att öppna ett popup-fönster som ger mer information och några felsökningstips.

Historikflik:

Upp till dagars historikdata visas.
Stapeldiagram visar solcellsproduktionen i kWh. De gråmarkerade områdena visar tiden som har tillbringats i de olika laddningsstegen.
”Solpanels”-området registrerar den totala solcellsproduktionen i kWh, högsta solcellseffekt och spänning.
Högsta och lägsta batterispänningar lagras i ”batteri”-avsnittet.
Om några fel har uppstått under dagen visas de med en orange cirkel.
Livstidstotal energi som har producerats av den anslutna SmartSolar MPPT RS. Totalvärdena kan återställas och funktionen ”Sedan återställning” registrerar produktionen sedan dess.
För att exportera diagrammet som en .csv kan du klicka på den triangelformade symbolen med tre prickar längst upp i diagramvyn. Du får då se flera sätt att dela csv-filen (t.ex. E-post, WhatsApp m.m.).

Tips

Klicka på den fragmenterade fyrkantiga symbolen längst upp till vänster i diagramvyn för att rotera diagrammet. Detta gör det möjligt för dig att se en bred vy av diagrammet där fler dagar visas samtidigt.

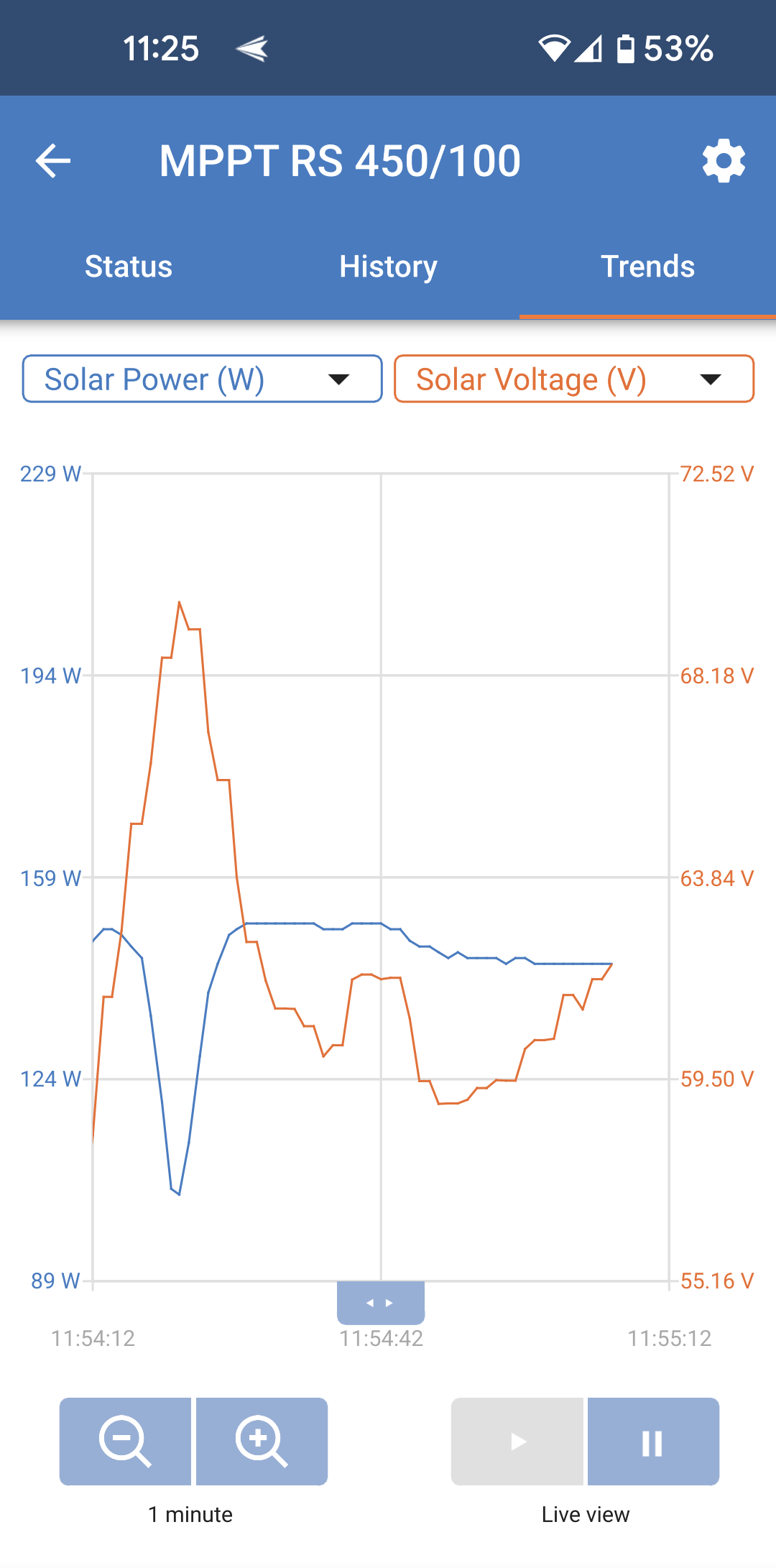

Trendflik:

Två olika datapunkter kan väljas genom att använda rullgardinsmenyn precis ovanför diagrammet.
Ett diagram tas fram i enlighet med de valda parametrarna.

4.3. Inställningssida

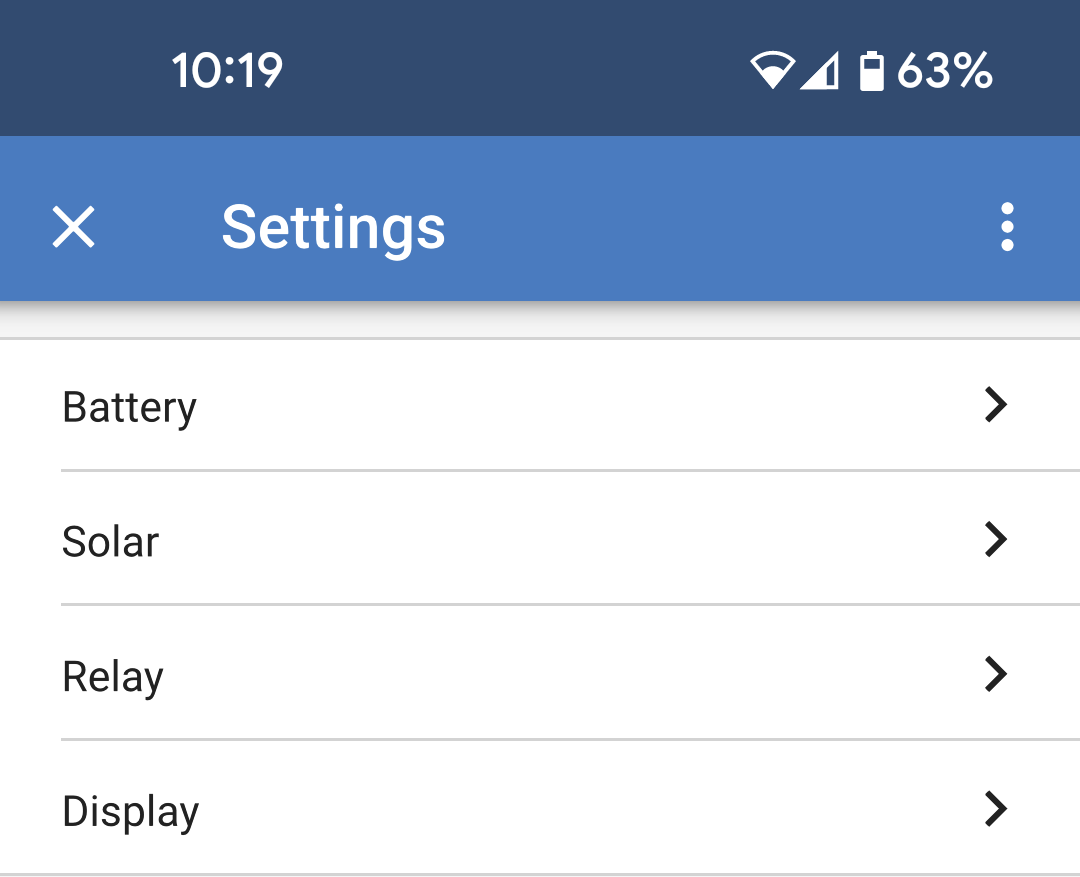

Du når inställningsmenyn genom att klicka på kugghjulet i det övre högre hörnet på översiktssidan.

Följande menyalternativ är tillgängliga:

Batteri: Justera batteriets laddningsparametrar.
Solceller: Slå på eller stäng av solcellsoptimering och ställ in anpassade namn för varje solcellstracker.
Relä: Välj från ett flertal relälägen för det interna reläet.
Display: Välj hur LCD-bakgrundsljuset ska bete sig samt den temperaturenhet du föredrar.

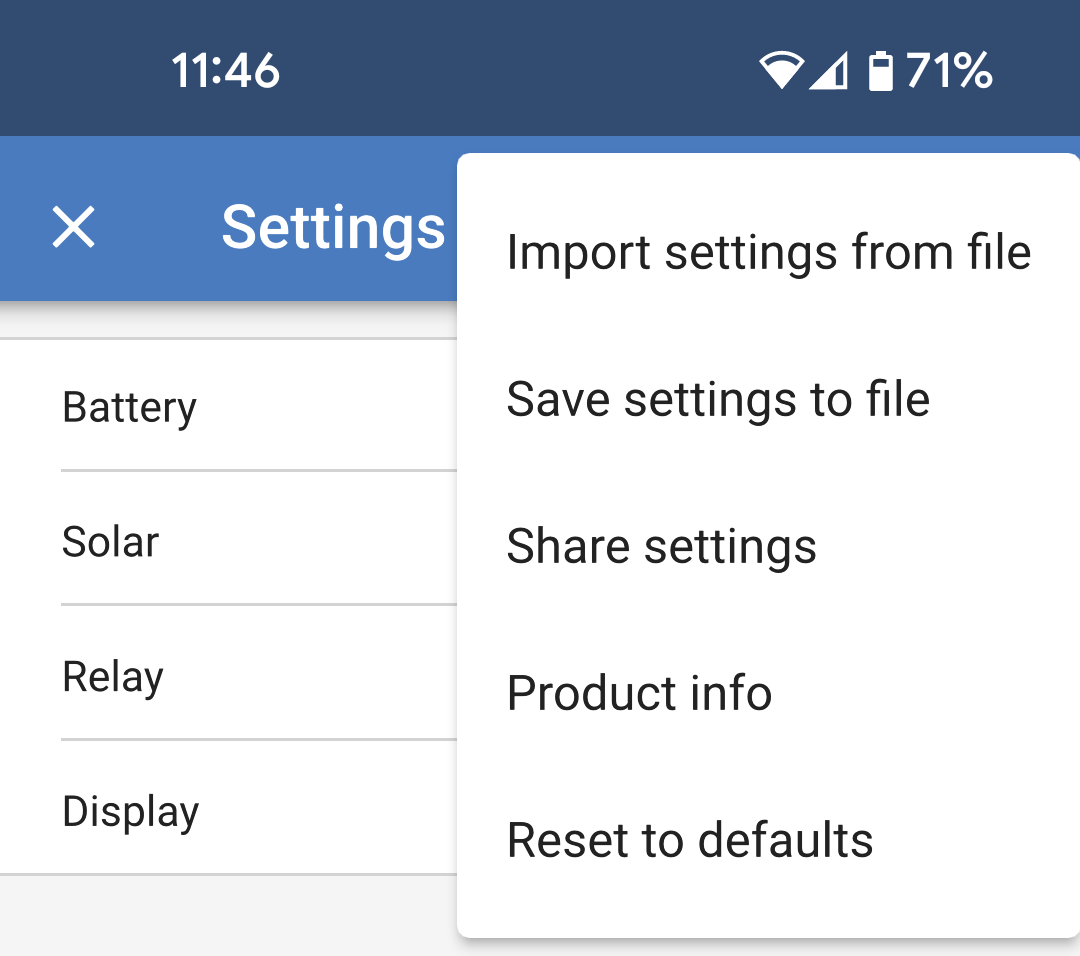

Klicka på de tre vertikala prickarna i det övre högra hörnet på inställningssidan för att vidta följande steg:

Importera inställningar från fil: Importera tidigare sparade inställningar från en fil i inställningsbiblioteket.
Spara inställningar till fil: Spara nuvarande inställningar till en fil som sparas i inställningsbiblioteket. Denna fil kan användas som en reserv för att återställa inställningar på denna EV Charging Station NS eller för att enkelt tillämpa samma inställningar på en annan.
Dela inställningar: Detta inställningar via e-post eller andra sociala appar som exempelvis kan användas på Android- eller iOS-enheter.
Produktinfo: Visar EV Charging Station NS modellnummer och serienummer. Där finns även en brytare för att aktivera eller inaktivera Bluetooth. Se avsnittet Produktinfo för ytterligare information.
Återställning till fabriksinställningar: Återställ alla inställningar till fabriksinställningar. Detta innebär att alla anpassade inställningar förloras och en ny inställning måste utföras igen eller importeras från en tidigare sparad inställningsfil.

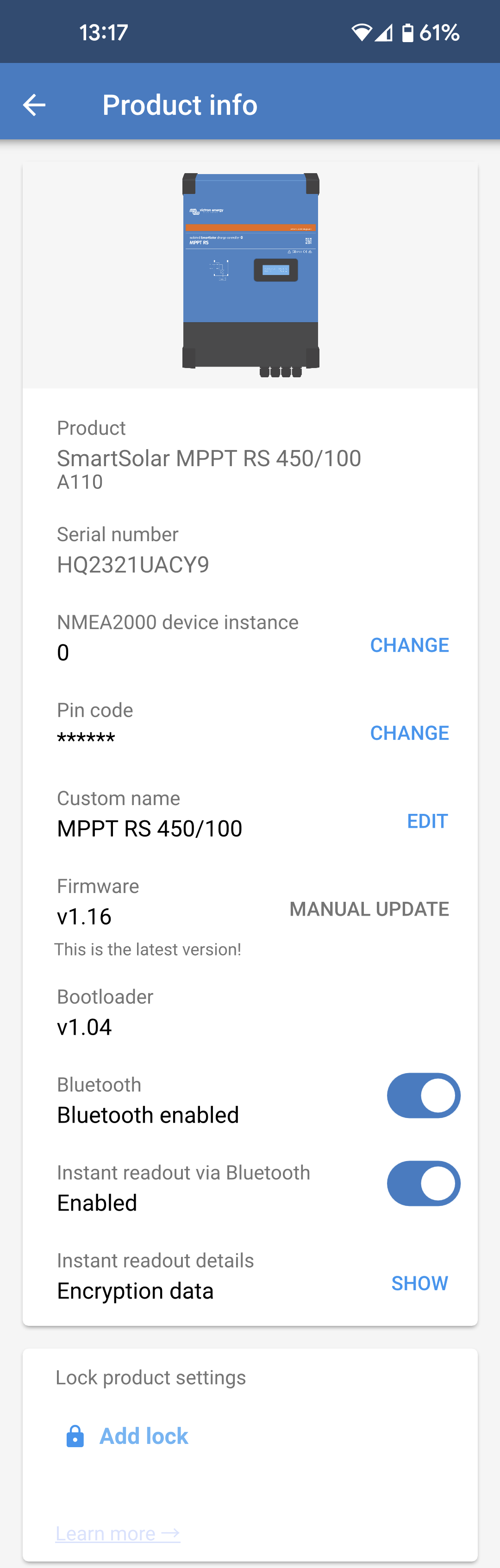

4.4. Produktinfo

Klicka på de tre vertikala punkterna från inställningssidan för att komma till produktinfo.

Produkt: Visar produktnamn och modellnummer.
Serienummer: Visar SmartSolar MPPT RS serienummer.
NMEA 2000 enhetsinstans: Visar nätverkets enhetsinstansnummer för just denna enhet.
Pinkod: Pinkoden är dold men den kan ändras genom att använda ändringsknappen till höger.
Anpassat namn: Ändra SmartSolar MPPT RS trevliga namn.
Fast programvara: Visar den fasta programvaruversionen som körs på SmartSolar MPPT RS.
Bootloader: Bootloader versionen.
Bluetooth: Aktivera eller inaktivera Bluetooth-funktionen på SmartSolar MPPT RS.
Varning
Observera att om du inaktiverar Bluetooth kommer anslutning till den här enheten via Bluetooth inte längre vara möjlig efter att du har gått tillbaka till enhetslistan eller stängt appen VictronConnect. Du måste då ansluta med ett VE.Direct till USB-gränssnitt för att kunna aktivera Bluetooth igen.
Omedelbar avläsning via Bluetooth: Aktivera den här inställningen för att visa SmartSolar MPPT RS viktigaste data på sidan med enhetslistan.
Detaljer för Omedelbar avläsning: Klicka på ”SHOW” (visa) för att se krypteringsdatan som används för Omedelbar avläsning.

Låsa produktinställningar: Använd det här alternativet för att låsa inställningarna för SmartSolar MPPT RS med ett lösenord. Detta hindrar andra från att ändra kritiska inställningar utan lösenordet.
Klicka på ”Lägga till lås” för att gå till sidan för ”Låsa produktinställningar”.
- Lösenord för produktinställningar: Ange ett lösenord som ska användas för att låsa upp produktinställningarna.

4.5. Batteri

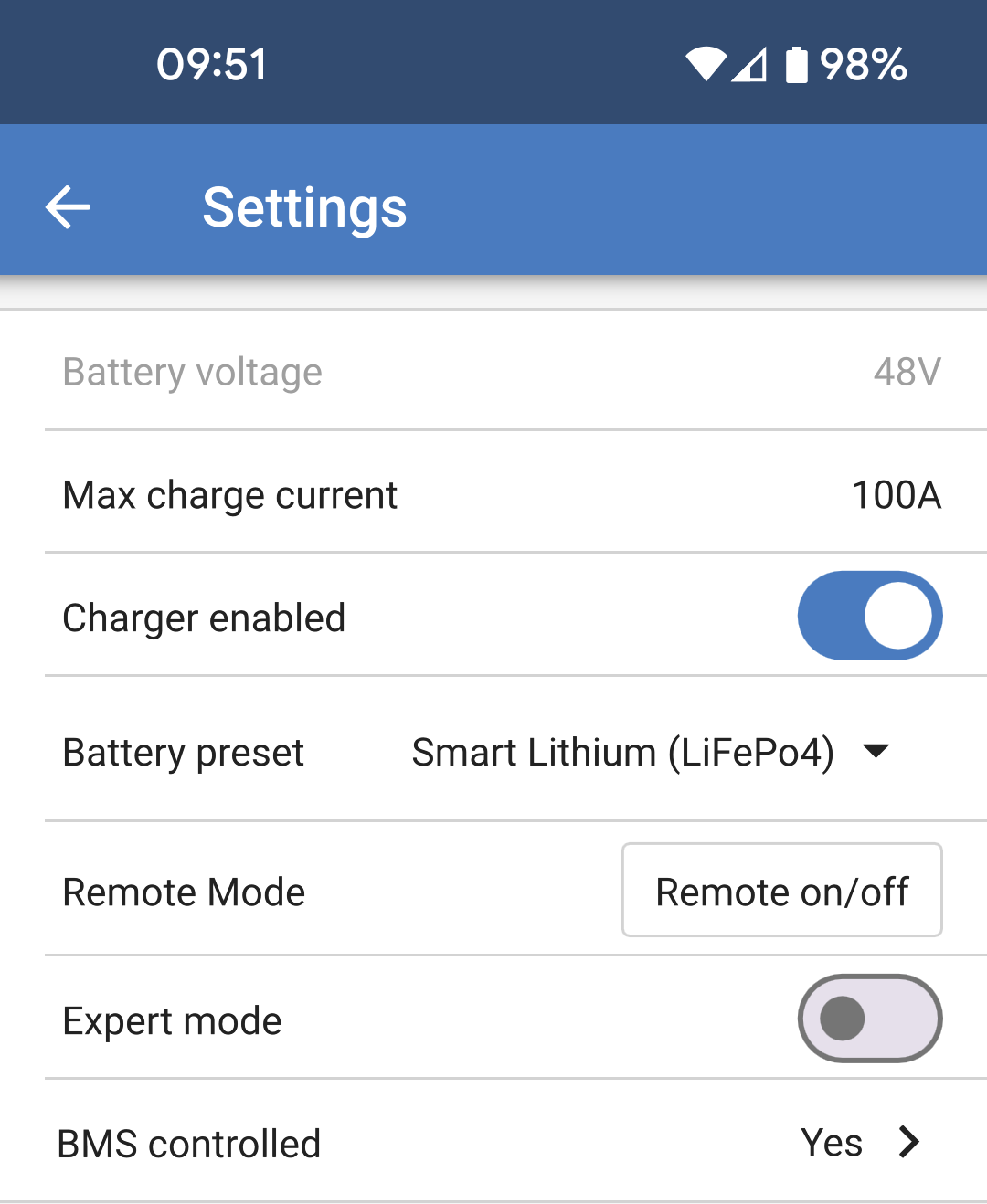

Sidan med batteriinställningar tillåter justeringar av alla parametrar relaterade till batteriet som är anslutet till SmartSolar MPPT RS. Vissa alternativ är gråmarkerade om en fast batteriförinställning är vald. En ”användardefinierad” batteriinställning gör det möjligt att justera alla inställningar.

Batterispänning: Detta alternativ är alltid grått för SmartSolar MPPT RS eftersom den endast är en 48 V-produkt.
Högsta laddningsström: Justera den högsta ström som SmartSolar MPPT RS levererar till sina batterianslutningar. Som standard är den inställd på det högsta värdet. Du kanske vill minska det, exempelvis om du har ett mindre batteri anslutet som inte kan ta emot den högsta laddningsströmmen.
Laddare aktiverad: Ändra den här inställningen för att aktivera eller inaktivera batteriladdaren. Batterierna laddas inte om den här inställningen är inaktiv.
Förinställt batteri: Använd den här ställningen för att välja batteriladdningsalgoritmen.
- Inbyggd förinställning: Välj en av de inbyggda förinställningarna (normal, hög och LiFePO4 BMS med två kablar)
- Användardefinierad: Alla parametrar kan anpassas manuellt.
- Välj förinställning: Välj en typ från de förinställda batterityperna i VictronConnect.
- Skapa förinställning: Skapa en ny anpassad batteriinställning i appen VictronConnect.
- Ändra förinställningar: Ändra en befintlig batteriinställning i appen VictronConnect.

Fjärrläge: Konfigurera det som är anslutet till ingångarna REMOTE_L och REMOTE_H på användaranslutningsdonet.
- Fjärrstyrning på/av: En enkel av-/påbrytare för att stänga av eller slå på SmartSolar MPPT RS.
- Tvåkopplat BMS: Använd ett kopplat BMS med tillåt laddning- och tillåt urladdning-signaler liksom SmallBMS. Observera att vid val av tvåkopplat BMS startar inte enheten förrän en är ansluten.

Expertläge: Den här av/på-växlaren gör det möjligt att ändra expertinställningar om din utrustning har särskilda krav. Se avsnittet Expertläge för mer information.

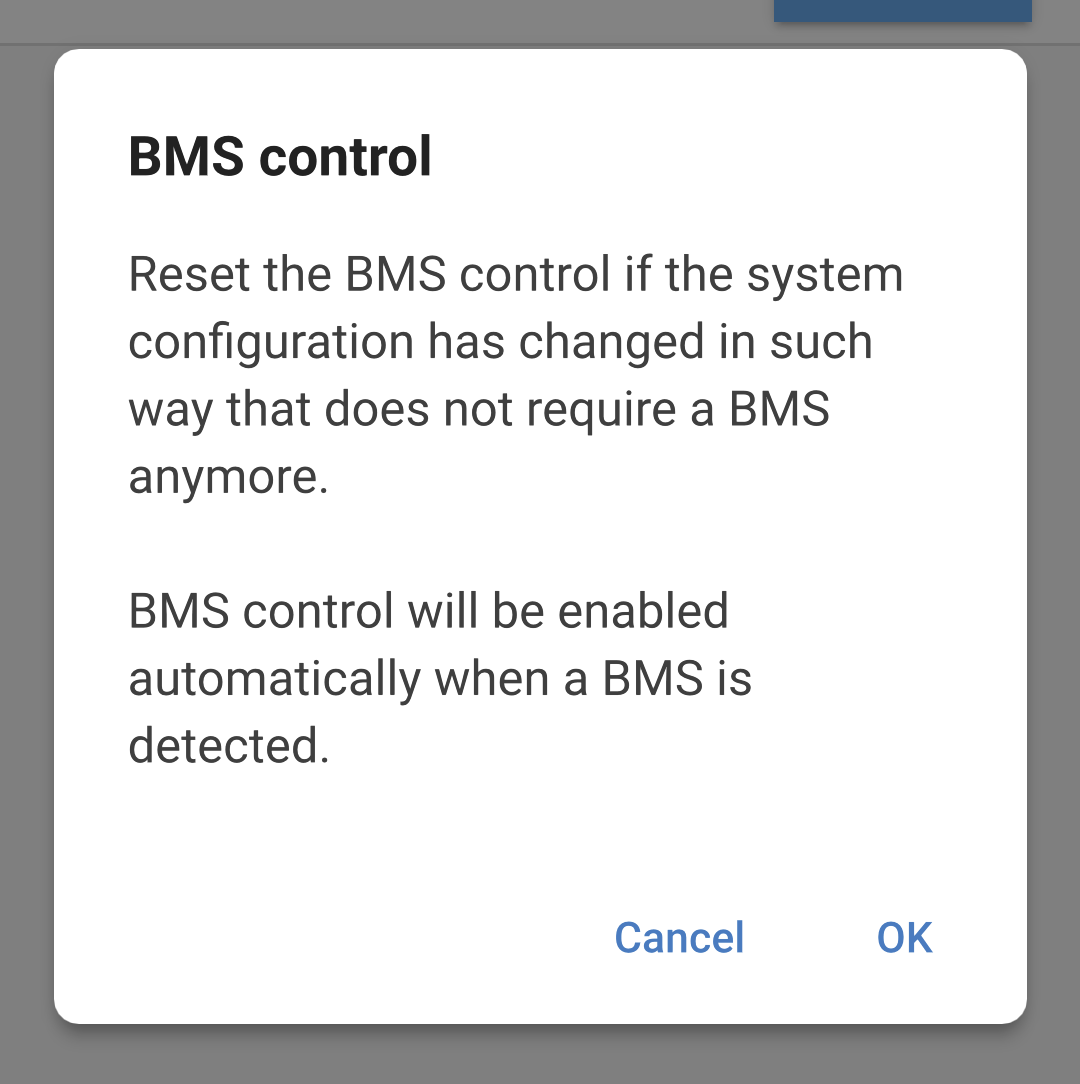

Styrd av BMS: Detta visas endast om enheten fjärrstyrs av ett BMS. Detta aktiveras automatiskt när SmartSolar MPPT RS känner att den är ansluten till ett system med ett BMS. Klicka på det här fältet för att ändra.
En bekräftelseruta visas. Välj ”OK” för att återställa BSM Control. SmartSolar MPPT RS styrs inte längre av ett BMS. BMS Control kommer automatiskt att aktiveras nästa gång det ansluts till ett system som har ett BMS.

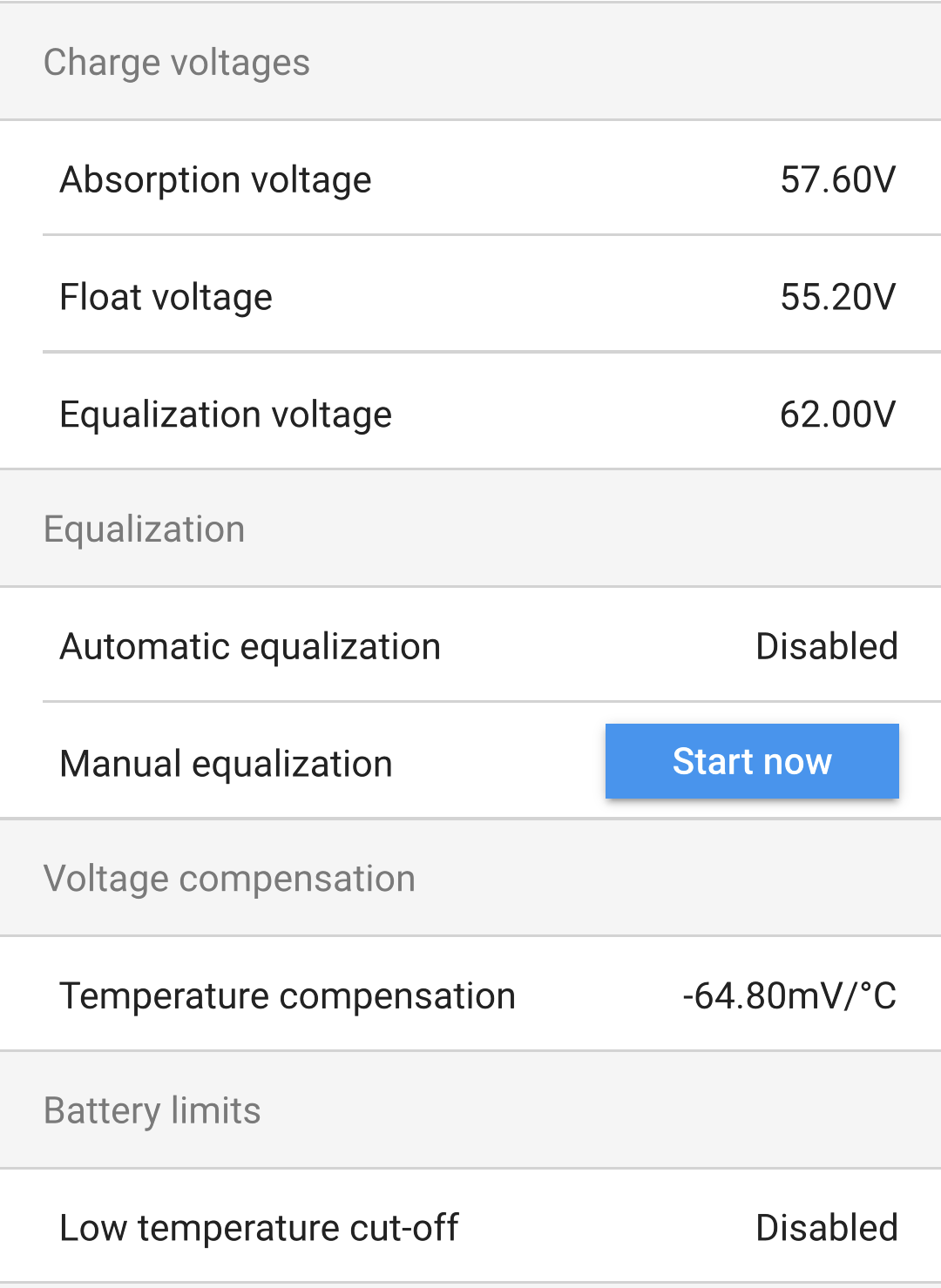

Laddningsspänningar:

Absorptionsspänning: Ställ in absorptionsspänningen.
Floatspänning: Ställ in floatspänningen.
Utjämningsspänning: Ställ in utjämningsspänningen.

Utjämning:

Automatisk utjämning: Ställ in frekvensen för den automatiska utjämningsfunktionen. De möjliga alternativen är mellan 1 och 250 dagar.
Utjämning används i regel för att balansera cellerna i ett blybatteri och även för att förhindra avlagringar av elektrolyten i våtcellsbatterier. Om en (automatisk) utjämning är nödvändig eller inte bestäms av typen av batterier och deras användning. Rådfråga din batterileverantör för handledning.
När den automatiska utjämningscykeln har påbörjats tillämpar laddaren en utjämningsspänning på batteriet så länge som strömnivån fortsatt ligger under det inställda procenttalet för utjämningsström för bulkströmmen.
På alla VRLA-batterier och några våtcellsbatterier avslutas den automatiska utjämningen när spänningsgränsen (maxV) uppnås eller efter att en period som är lika med (absorptionstid/8) – vad som än inträffar först.
För alla rörplattebatterier samt för användardefinierade batterityper avslutas den automatiska utjämningen efter en period som är lika med (absorptionstid/2).
För litiumbatterier är inte utjämning tillgänglig.
Om en automatisk utjämningscykel inte avslutas på en dag kommer den inte att återupptas nästa dag. Nästa utjämning kommer att utföras i enlighet med den intervall som har ställts in i inställningen för ”Auto utjämning”.
Om en automatisk utjämningscykel inte avslutas på en dag kommer den inte att återupptas nästa dag. Nästa utjämning kommer att utföras i enlighet med den intervall som har ställts in i inställningen för ”Auto utjämning”.
Manuell utjämning: Klicka på ”Starta nu” för att påbörja utjämning omedelbart. Varaktigheten är begränsad till en timme. Detta ska enbart initieras vid absorptions- eller floatsteget och när det finns tillräckligt med solljus.

Spänningskompensation:

Temperaturkompensation: Många sorters batterier kräver en lägre laddningsspänning i varma driftförhållanden och en högre laddningsspänning i kalla driftförhållanden.
Den inställda koefficienten är i mV per Celsiusgrad för hela batteribanken, inte per cell. Grundtemperaturen för kompensationen är 25 °C (77 °F) som visat i tabellen nedan.
Med en temperatursensor installerad till anslutningsblocket för användarens in-/utgång kommer den faktiska batteritemperaturen att användas för kompensation under dagens gång.

Batterigränser:

Avstängning vid låg temperatur: Den här inställningen kan användas för att inaktivera laddning vid låga temperaturer vilket krävs av litiumbatterier.
För litiumjärnfosfatbatterier är den här inställningen förinställd till 5 grader Celsius och för de andra batterityperna är den inaktiv. När man skapar ett användardefinierat batteri kan avstängningstemperaturen anpassas manuellt.

När ”expertläge” är aktiverat blir följande ytterligare inställningar tillgängliga:

Bulk:

Re-bulk spänningsförskjutning: Ställ in den spänningsförskjutning som kommer att användas över floatspänningsinställningen och som kommer att fastställa gränsvärdet för att starta om laddningscykeln.
Till exempel en re-bulk spänningsförskjutning på 0,4 V och en floatspänningsinställning på 54,0 V kommer spänningsgränsvärdet som används för att starta om laddningscykeln att vara 53,6 V. Med andra ord, om batterispänningen sjunker under 53,6 V i en minut kommer laddningscykeln att starta om.

Absorption:

Absorptionens varaktighet: Välj ”Fast” eller ”Anpassningsbar”. När du klickar på rutan till höger visas en detaljerad förklaring för varje alternativ.
Högsta absorptionstid: Ställ in gränsen för absorptionstid Endast tillgänglig när man använder en anpassad laddningsprofil.
Svansström: Ställ in strömtröskeln som kommer att användas för att avsluta absorptionsfasen innan den maximal absorptionstiden löper ut. När batteriströmmen sjunker under svansströmmen i en mint kommer absorptionsfasen att avslutas. Den här inställningen kan inaktiveras genom att ställa in den på noll.

Utjämning:

Procent av utjämningsström: Ställ in vilken procent av den inställda högsta laddningsströmmen som kommer att användas när utjämning utförs.
Automatisk utjämning: Detta kan aktiveras och en periodisk utjämningscykel kan ställas in för start.
Stoppläge för utjämning: Välj om utjämningen ska stoppas vid en särskild spänning eller efter en fastställd tid.
Maximal utjämningslängd: Ställ in den längsta tiden som utjämningsfasen ska pågå.
Manuell utjämning: Klicka på knappen ”Starta nu” för att påbörja utjämning omedelbart. Som längst tar detta en timme.

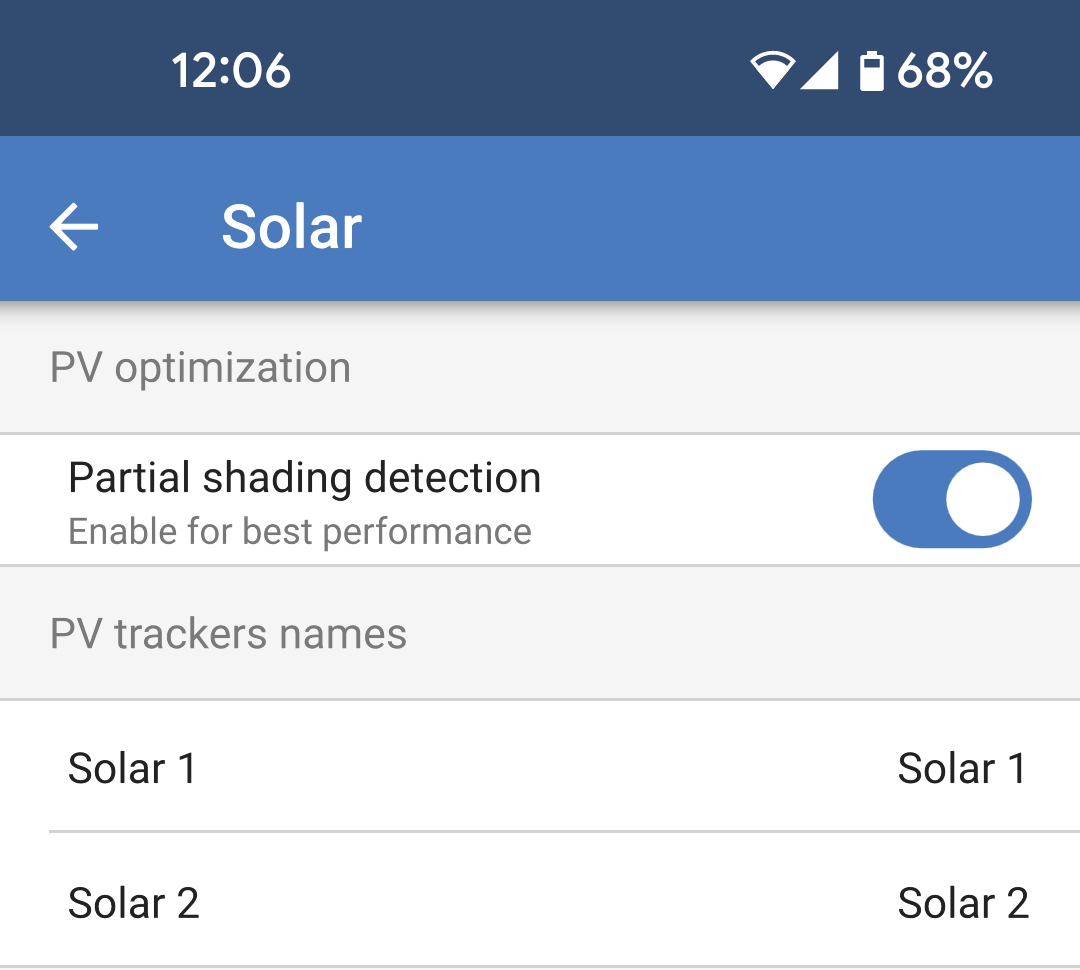

4.6. Solceller

Denna sida gör det möjligt att ställa in algoritmen för avkänning av delvis skugga samt att ge varje tracker ett anpassat namn.

Solcellsoptimering:

Avkänning av delvis skugga: Standardinställningen är aktiverad. Vi rekommenderar att du låter denna inställning vara aktiv. I vissa särskilda solcellsinstallationer kan den behöva inaktiveras.

Namn på solcellstracker:

Varje tracker kan få ett anpassat namn. Kolumnen till vänster visar alltid trackerns nummer och kolumnen till höger visar det anpassade namnet om ett sådant har angetts.
Det anpassade namnet visas även på LCD-skärmen på fronten av SmartSolar MPPT RS.
Klicka på raden för att ställa i ett anpassat namn.

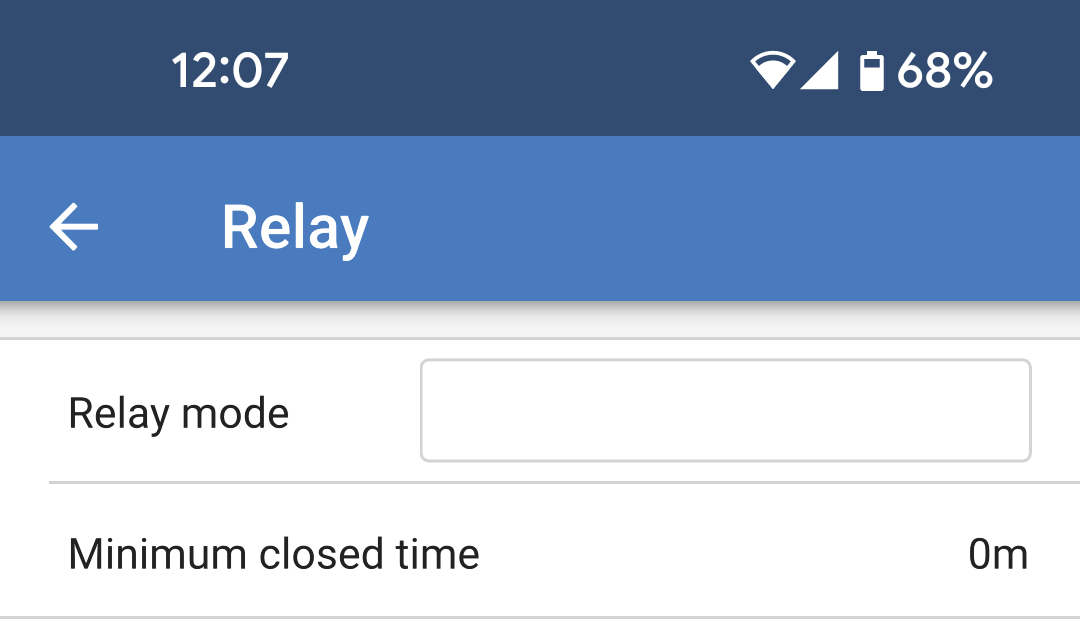

4.7. Relä

Ett programmerbart relä finns tillgängligt på SmartSolar MPPT RS. Kontakterna nås via användarens in- eller utgångsterminaler. Se stifttabellen Användarens in- eller utgångsfunktioner.

Reläläge: Som standard är denna ruta tom. Klicka i rutan för att välja eller ändra reläets driftläge.
Minsta stängningstid: Definierar den kortaste tiden som reläet är stängt efter att ett stängningsvillkor har uppfyllts. Detta förhindrar snabba ändringsvillkor från att öppna och stänga reläet för ofta.

Reläläge

Ett av flera relälägen kan väljas från listan:

Relä alltid av: Reläet är alltid av och fungerar inte under några villkor, det finns inga andra konfigurerbara alternativ. Använd det här alternativet om du inte har för avsikt att använda reläet.
Panelspänning hög: Alternativet stänger eller öppnar reläet baserat på användardefinierade höga parametrar.
- Panel hög spänning: Reläet slås P när det här värdet överstigs.
- Nollställ panel hög spänning: Reläet stängs AV när det här värdet överstigs.
Hög temperatur (Dimning): Det här alternativet slår PÅ reläet när laddarens utgångsström minskas på grund av hög temperatur. Använd det här alternativet för att t.ex. koppla om en extern fläkt.
Batterispänning låg: Detta användardefinierade alternativ slår på reläet när batterispänningen sjunker för lågt. Det kan användas för att koppla från belastningar för att förhindra ytterligare urladdning när batteriet är lågt.
- Relä för låg batterispänning: Slår PÅ reläet när batterispänningen sjunker under det inställda värdet.
- Nollställ relä för låg batterispänning: Stänger AV reläet när batterispänningen stiger över det inställda värdet.
Utjämning aktiv: Det här alternativet slår PÅ reläet när manuell utjämning är aktiverad.
Feltillstånd: Det här alternativet slår PÅ reläet när ett fel uppstår.
Avfrostningsalternativ (Temp < -20 °C): Det här alternativet slår PÅ reläet när laddarens temperatur sjunker under -20 grader.
Batterispänning hög: Det här användardefinierade alternativet slår PÅ reläet när batterispänningen överstiger ett inställt värde. Detta alternativ kan användas för att slå på en belastning när batteriet stiger över ett specifikt värde.
- Relä för hög batterispänning: Slår PÅ reläet när batterispänningen stiger över den här nivån.
- Nollställ relä för hög batterispänning: Stänger AV reläet när batterispänningen sjunker under det här värdet.
Float-eller förvaringsläge: Det är alternativet slår PÅ reläet när laddaren är i float- eller förvaringsläge. I floatläget kan batteriet anses fulladdat och då kan belastningar som en varmvattenberedare slås på för att använda överskottssolcellsenergi.
Dagdetektion (paneler belysta): Det här alternativet slår PÅ reläet när solcellspanelerna tillhandahåller energi. Det kan användas som en enkelt dag-/nattdetektion, exempelvis för att stänga av eller slå på utomhusbelysning genom att använda reläets NC-kontakt.
Manuell styrning: Använd det här alternativet för att styra reläet manuellt från Inställningar - reläsida eller från översiktssidan.

4.8. Display

Dessa inställningar definierar hur frontpanelens LCD-bakgrundsljus ska bete sig samt temperaturenheten som den ska visa.

Bakgrundsljus skärm: Ställ in om frontpanelens LCD-bakgrundsljus ska vara på eller av.
- Alltid av: Bakgrundsljuset är alltid av.
  LCD-skärmen kan fortfarande vara läsbar i starkt omgivningsljus men den kommer inte att sända ut ljus.
- Alltid på: LCD-bakgrundsljuset är alltid på vilket gör det enkelt att läsa med ett ögonkast när som helst.
- Automatisk: LCD-bakgrundsljuset är endast på när enheten är aktiv.

Temperaturenhet: Välj vilken temperaturenhet som ska användas av frontpanelens LCD.
- Celcius: Temperaturen visas i °C.
- Fahrenheit Temperaturen visas i °F.

Notera

Den här inställningen påverkar enbart temperaturenhet på frontpanelens LCD.
