4. Installation, configuration et fonctionnement de VictronConnect

Dans cette section:

4.1. Configuration

Les étapes suivantes sont nécessaires pour connecter avec succès le SmartSolar MPPT RS via Bluetooth et l’application VictronConnect :

Assurez-vous que le Bluetooth est activé sur votre SmartSolar MPPT RS. Le Bluetooth est activé par défaut.
Astuce
Si le Bluetooth a été désactivé auparavant, vous devrez vous connecter au SmartSolar MPPT RS en utilisant une interface VE.Direct vers USB et l’application VictronConnect pour le réactiver.
Téléchargez et installez l’application VictronConnect depuis l’App Store ou Google Play.
Ouvrez l’application VictronConnect et faites défiler la liste des appareils pour trouver le SmartSolar MPPT RS.

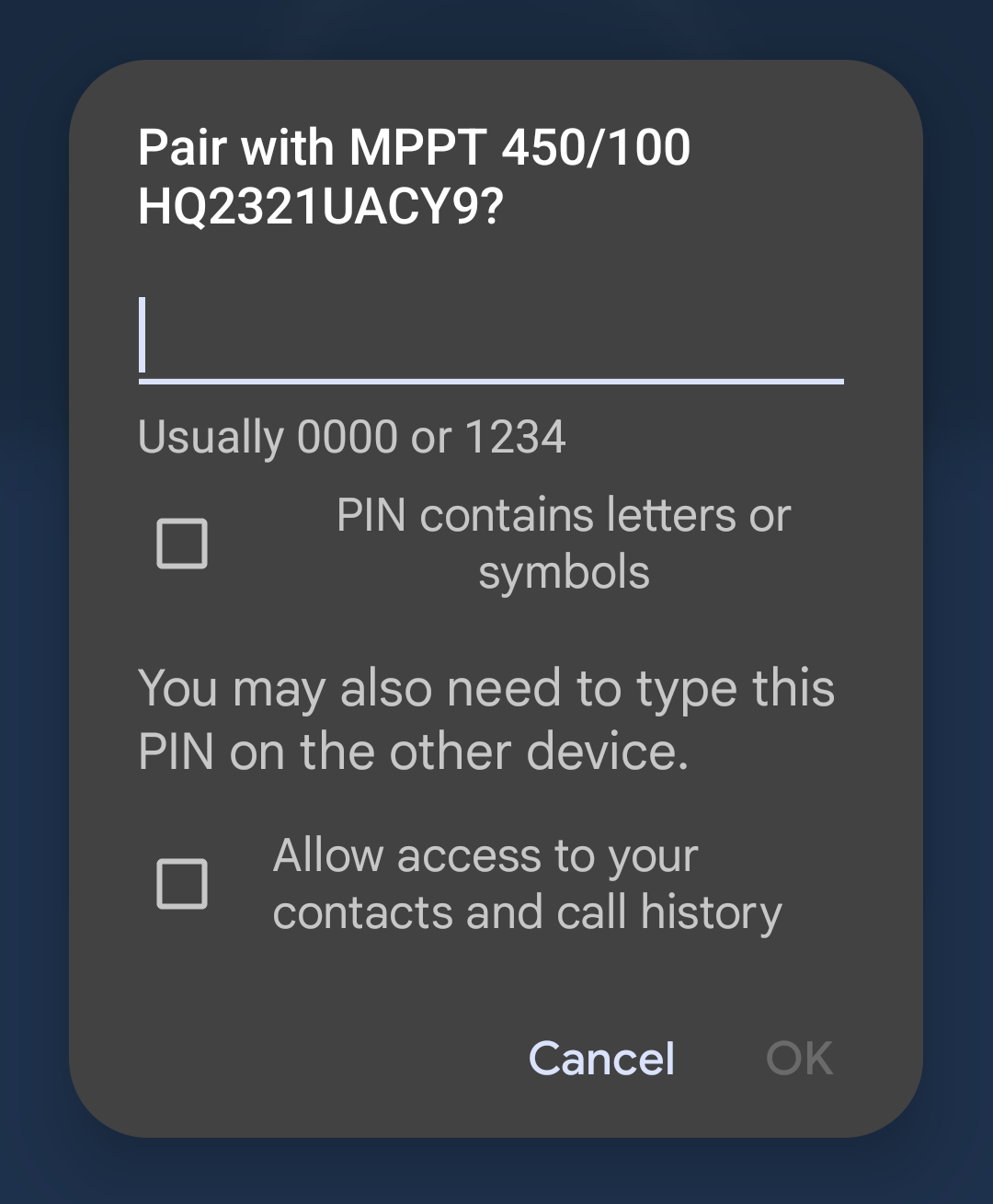

Appuyez sur celui-ci pour ouvrir la boîte de dialogue de couplage. Saisissez le code de couplage par défaut qui est soit 000000, soit un code PIN unique imprimé sur l’autocollant du numéro de série du SmartSolar MPPT RS.
Il est fortement conseillé, lorsque vous y êtes invité, de changer le code PIN par défaut pour un autre code de votre choix.
Une fois le couplage réussi, la page de vue générale s’affiche.

4.2. Page de vue générale

La page de vue générale fournit des informations sur le SmartSolar MPPT RS en un seul coup d’œil. Elle se divise en trois onglets :

État : lecture instantanée de l’état de base du chargeur MPPT.
Historique : affiche les données solaires et de batterie des 30 derniers jours.
Tendances : examine les données des tendances actuelles.

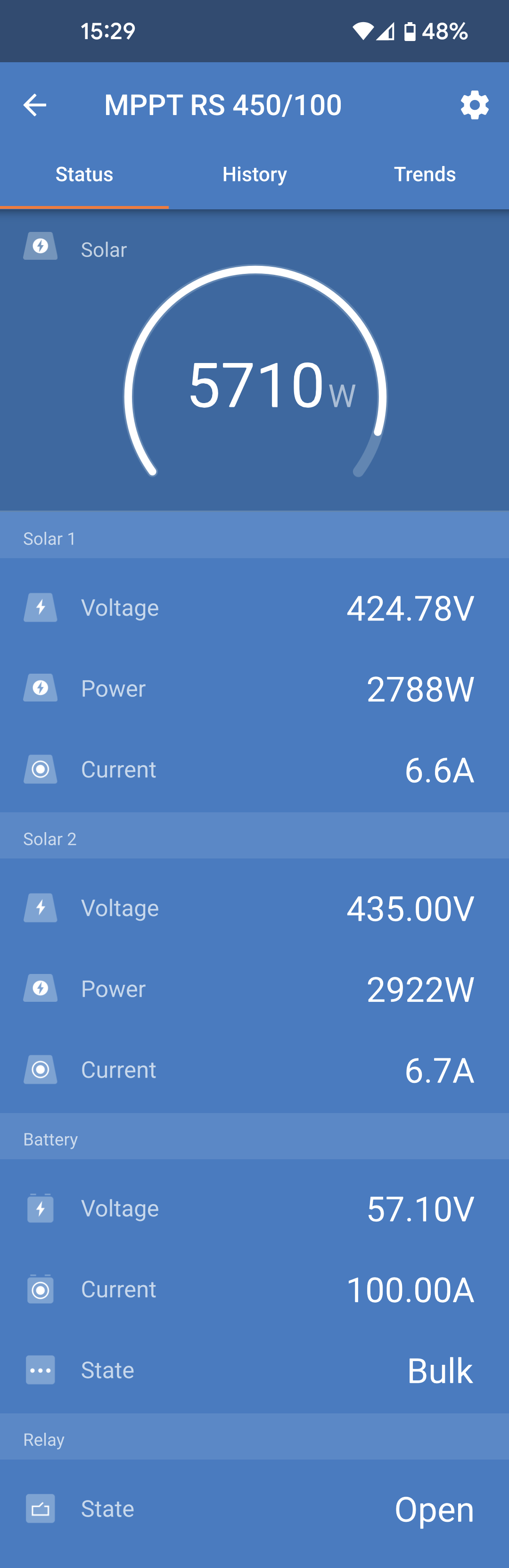

Onglet État :

Énergie solaire : puissance solaire totale de tous les localisateurs.
Les détails de chaque localisateur sont affichés sous le total, y compris la tension, la puissance et le courant.
Batterie : affiche la tension de la batterie, le courant de charge et l’état.
Relais : affiche l’état des contacts du relais, ouvert ou fermé.
Si le mode de relais est réglé sur manuel, l’état ouvert ou fermé peut également être contrôlé ici.

Informations plus détaillées sur l’état :

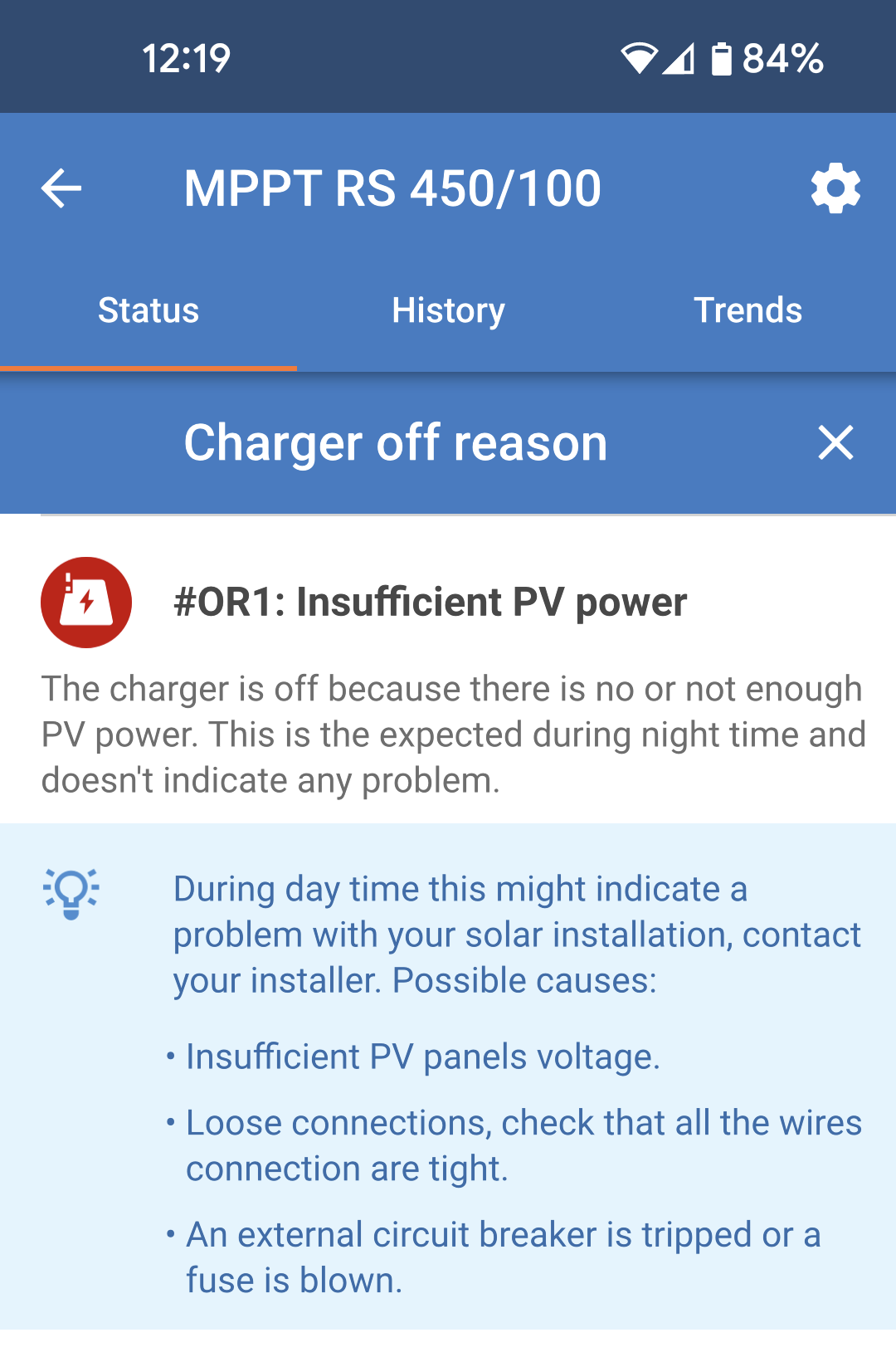

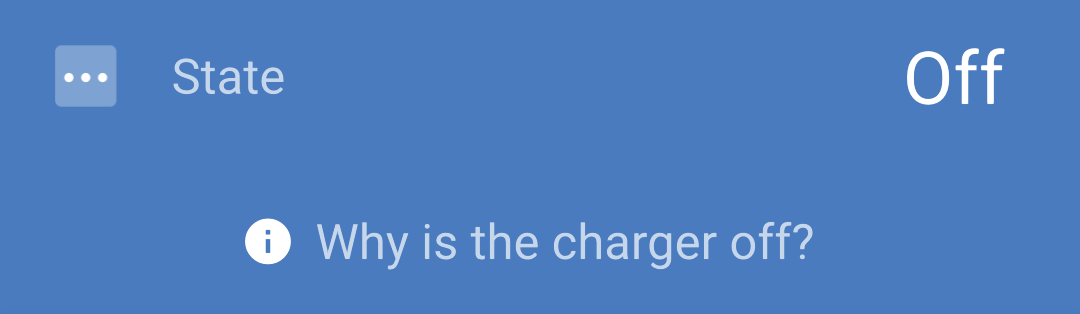

si le SmartSolar MPPT RS n’est pas en train de se charger, une infobulle apparaît sous le champ « État ».

Appuyez sur ce champ d’information pour faire apparaître une fenêtre contextuelle qui fournira plus d’informations et quelques conseils de dépannage.

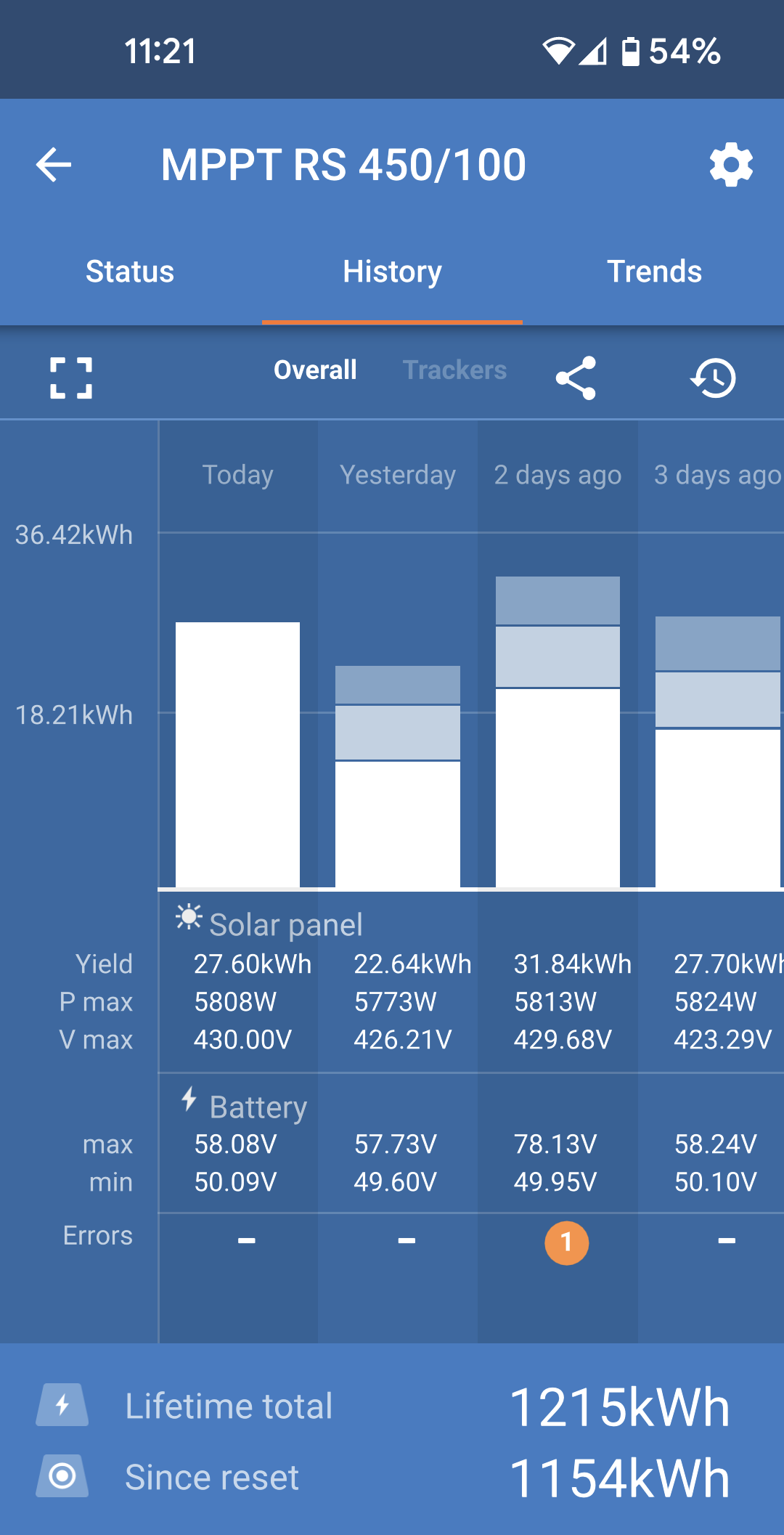

Onglet Historique :

affiche jusqu’à 30 jours de données historiques.
Les graphiques à barres indiquent le rendement solaire en kWh. Les zones ombrées indiquent le temps passé dans les différentes phases de charge.
La zone « Panneau solaire » enregistre le rendement solaire total en kWh, la puissance PV maximale et la tension.
Les tensions maximale et minimale de la batterie sont enregistrées dans la section « Batterie ».
Si des erreurs se sont produites ce jour-là, elles sont signalées par un cercle orange.
Énergie totale produite au cours de la durée de vie du SmartSolar MPPT RS connecté. Les totaux peuvent être réinitialisés et la rubrique « Depuis la réinitialisation » conserve le rendement enregistré depuis lors.
Pour exporter le graphique au format .csv, vous pouvez appuyer sur l’icône triangulaire à trois points située en haut de la zone du graphique. Plusieurs méthodes vous sont alors proposées pour partager le fichier .csv (par exemple, courrier électronique, WhatsApp, etc.).

Astuce

Appuyez sur l’icône de carré fragmenté en haut à gauche de la zone du graphique pour faire pivoter le graphique. Cela vous permettra d’obtenir une vue plus large du graphique et d’afficher plus de jours à la fois.

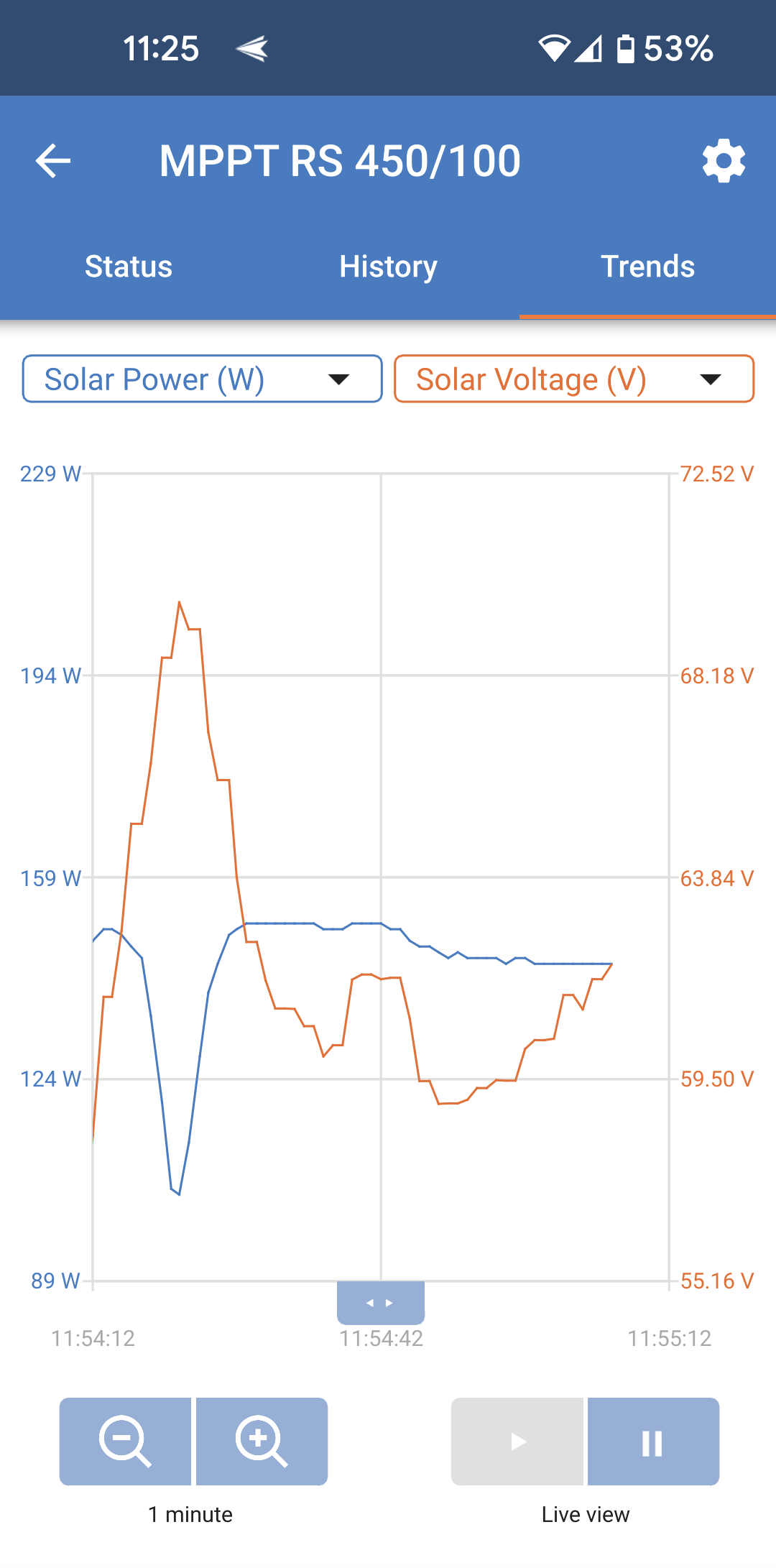

Onglet Tendances :

deux points de données différents peuvent être sélectionnés à l’aide des menus déroulants situés juste au-dessus du graphique.
Un graphique sera généré en fonction des paramètres sélectionnés.

4.3. Page Paramètres

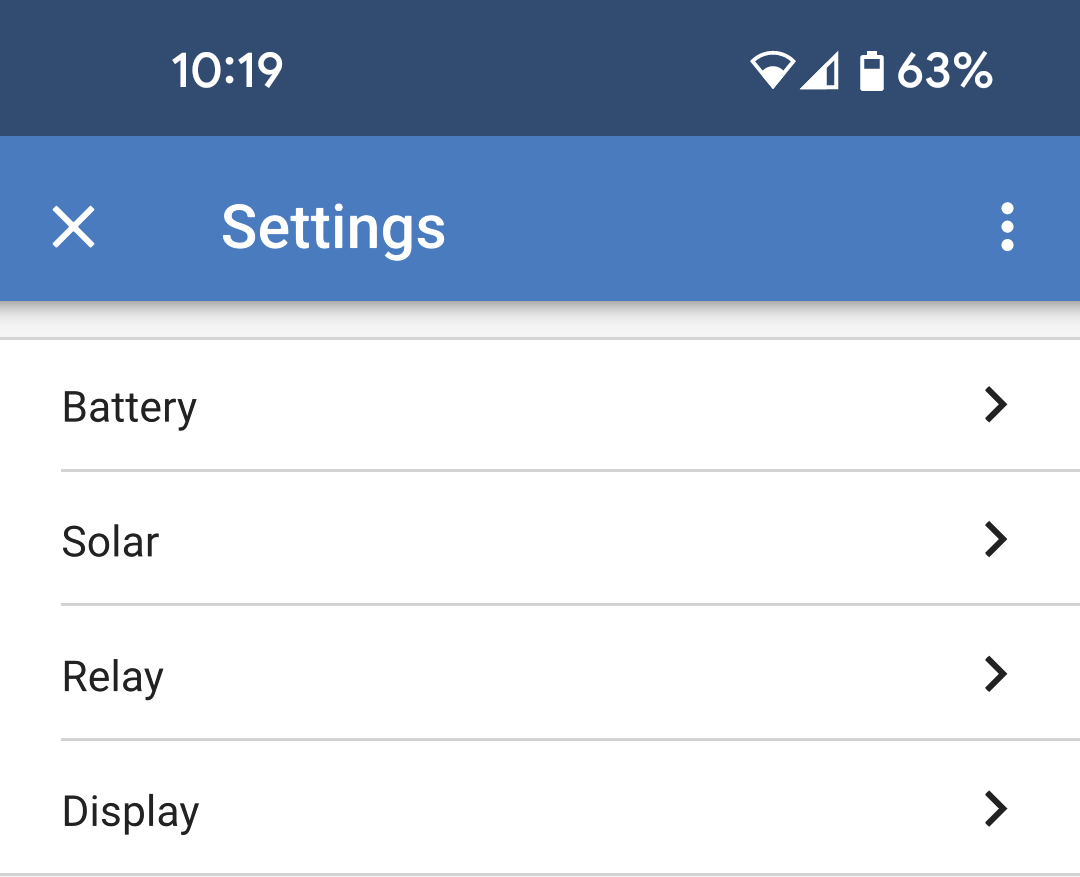

le menu Paramètres est accessible en appuyant sur l’icône d’engrenage en haut à droite de la page Aperçu.

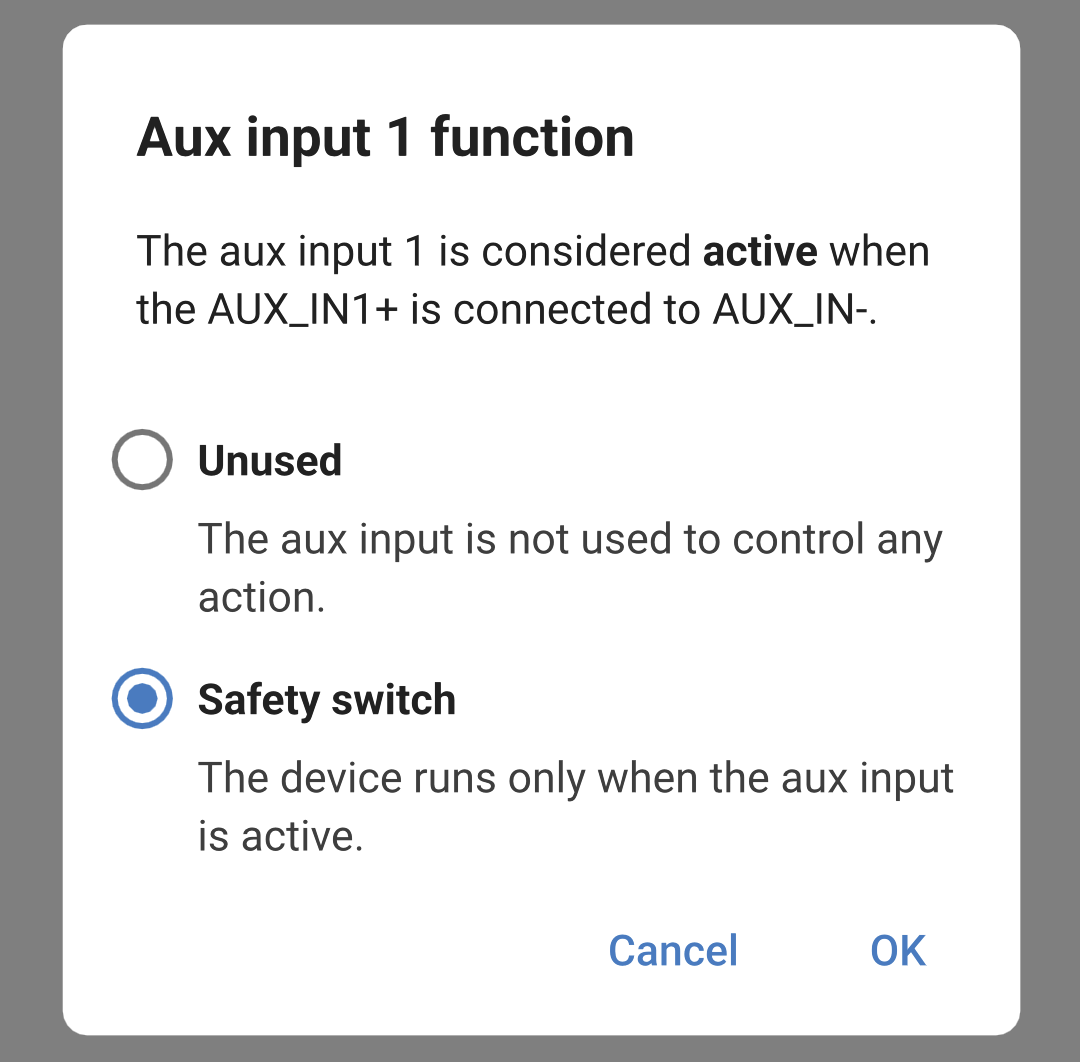

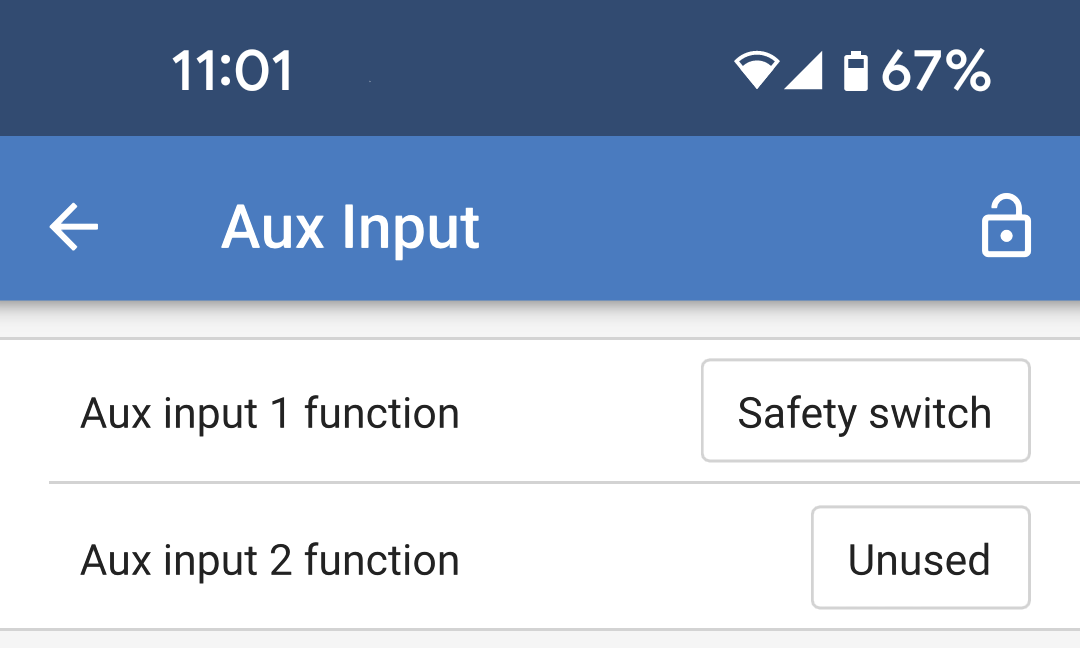

Les options de menu suivantes sont disponibles :

Batterie : permet de définir les paramètres de charge de la batterie.
Énergie solaire : permet d’activer ou de désactiver l’optimisation PV et de définir des noms personnalisés pour chaque localisateur PV.
Relais : permet de choisir parmi une variété de modes de relais pour le relais interne.
Écran : permet de choisir le comportement du rétroéclairage de l’écran LCD et l’unité de température préférée.

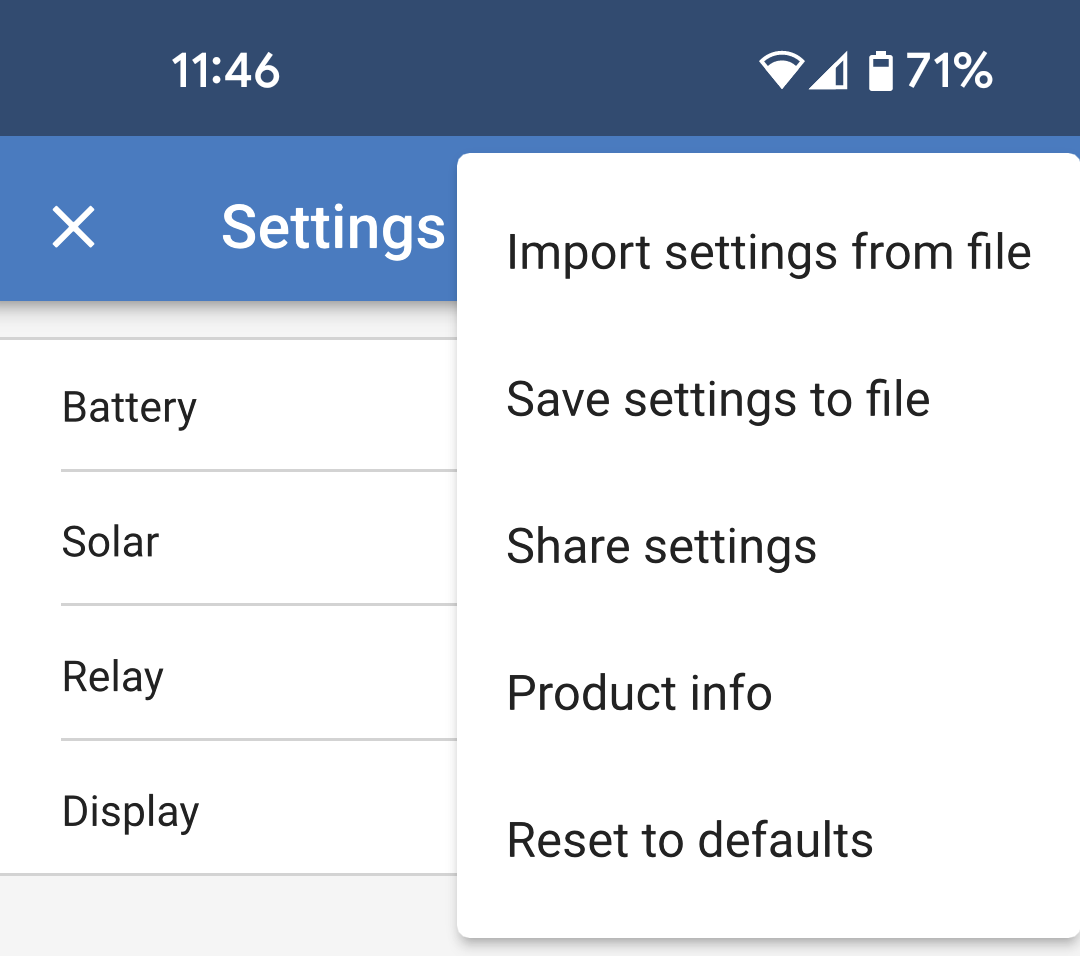

Appuyez sur les trois points verticaux dans le coin supérieur droit de la page Paramètres pour effectuer les actions suivantes :

Importer les paramètres d’un fichier : permet d’importer des paramètres précédemment enregistrés à partir d’un fichier de la bibliothèque des paramètres.
Enregistrer les paramètres dans un fichier : permet d’enregistrer les paramètres actuels dans un fichier qui sera stocké dans la bibliothèque des paramètres. Ce fichier peut être utilisé comme sauvegarde pour restaurer les paramètres de cette EV Charging Station NS ou pour appliquer facilement les mêmes paramètres à une autre station.
Partager les paramètres : permet de partager le fichier de paramètres par e-mail ou via d’autres applications sociales pouvant être utilisées sur un appareil Android ou iOS, par exemple.
Infos produit : affiche le numéro de modèle et le numéro de série de la EV Charging Station NS. Il y a également un interrupteur qui permet d’activer ou de désactiver la fonction Bluetooth. Voir la section Informations sur le produit pour plus d’informations.
Réinitialiser aux paramètres par défaut : permet de réinitialiser tous les paramètres aux valeurs d’usine par défaut. Tous les paramètres personnalisés seront alors perdus et vous devrez recommencer la configuration ou l’importer à partir d’un fichier de paramètres précédemment sauvegardé.

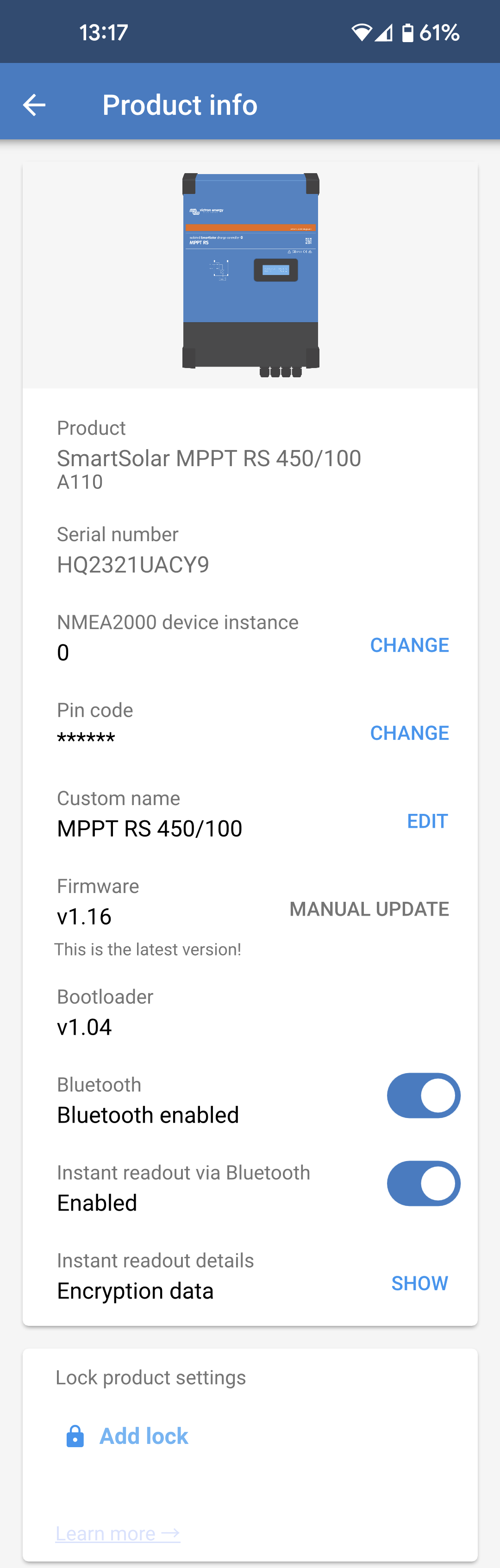

4.4. Infos produit

Pour accéder à la page Infos produit, appuyez sur l’icône des 3 points verticaux sur la page Paramètres.

Produit : affiche le nom du produit et le numéro de modèle.
Numéro de série : affiche le numéro de série du SmartSolar MPPT RS.
Instance du périphérique NMEA 2000 : affiche le numéro d’instance du périphérique réseau pour cet appareil particulier.
Code PIN : le code PIN est masqué mais il peut être modifié en utilisant le bouton de modification à droite de l’écran.
Nom personnalisé : permet de modifier le nom personnalisé du SmartSolar MPPT RS.
Micrologiciel : affiche la version actuelle du micrologiciel exécuté sur le SmartSolar MPPT RS.
Chargeur de démarrage : affiche la version du chargeur de démarrage.
Bluetooth : permet d’activer ou de désactiver la fonction Bluetooth du SmartSolar MPPT RS.
Avertissement
Notez que si vous désactivez Bluetooth, la connexion à cet appareil via Bluetooth ne sera plus possible lorsque vous reviendrez à la liste des appareils ou que vous quitterez l’application VictronConnect. Vous devrez vous connecter à l’aide d’une interface VE.Direct vers USB pour réactiver le Bluetooth.
Lecture instantanée via Bluetooth : activez ce paramètre pour afficher les données les plus importantes du SmartSolar MPPT RS sur la page Liste des appareils.
Détails de la lecture instantanée : appuyez sur « SHOW » (afficher) pour voir les données de chiffrement utilisées pour la lecture instantanée.

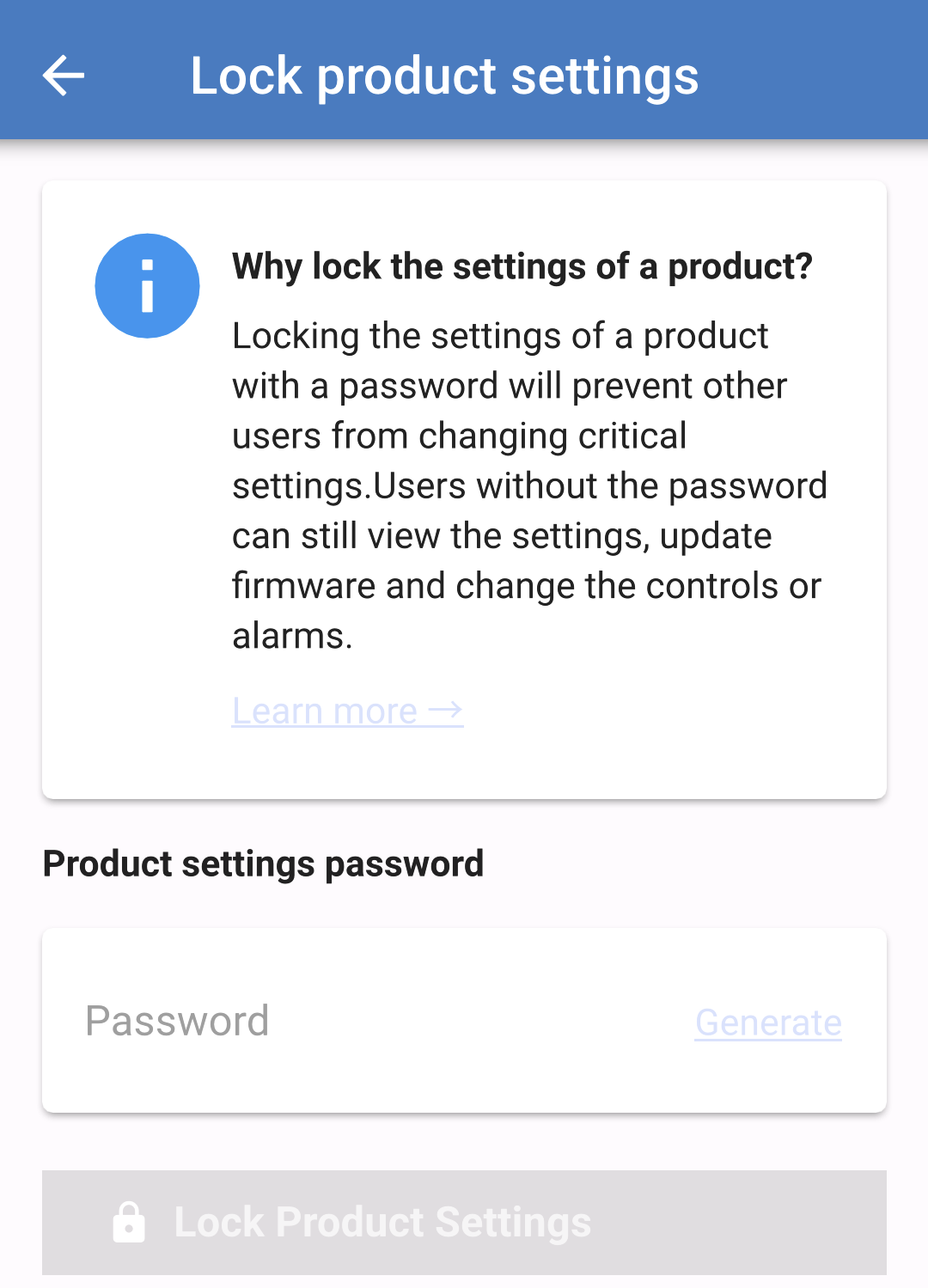

Verrouiller les paramètres du produit : Utilisez cette option pour verrouiller les paramètres du SmartSolar MPPT RS avec un mot de passe. Cela empêchera d’autres personnes de modifier les paramètres critiques sans le mot de passe.
Appuyez sur « Ajouter un verrou » pour accéder à la page « Verrouiller les paramètres du produit ».
- Mot de passe des paramètres du produit : fournissez un mot de passe qui sera utilisé pour déverrouiller les paramètres du produit.

4.5. Batterie

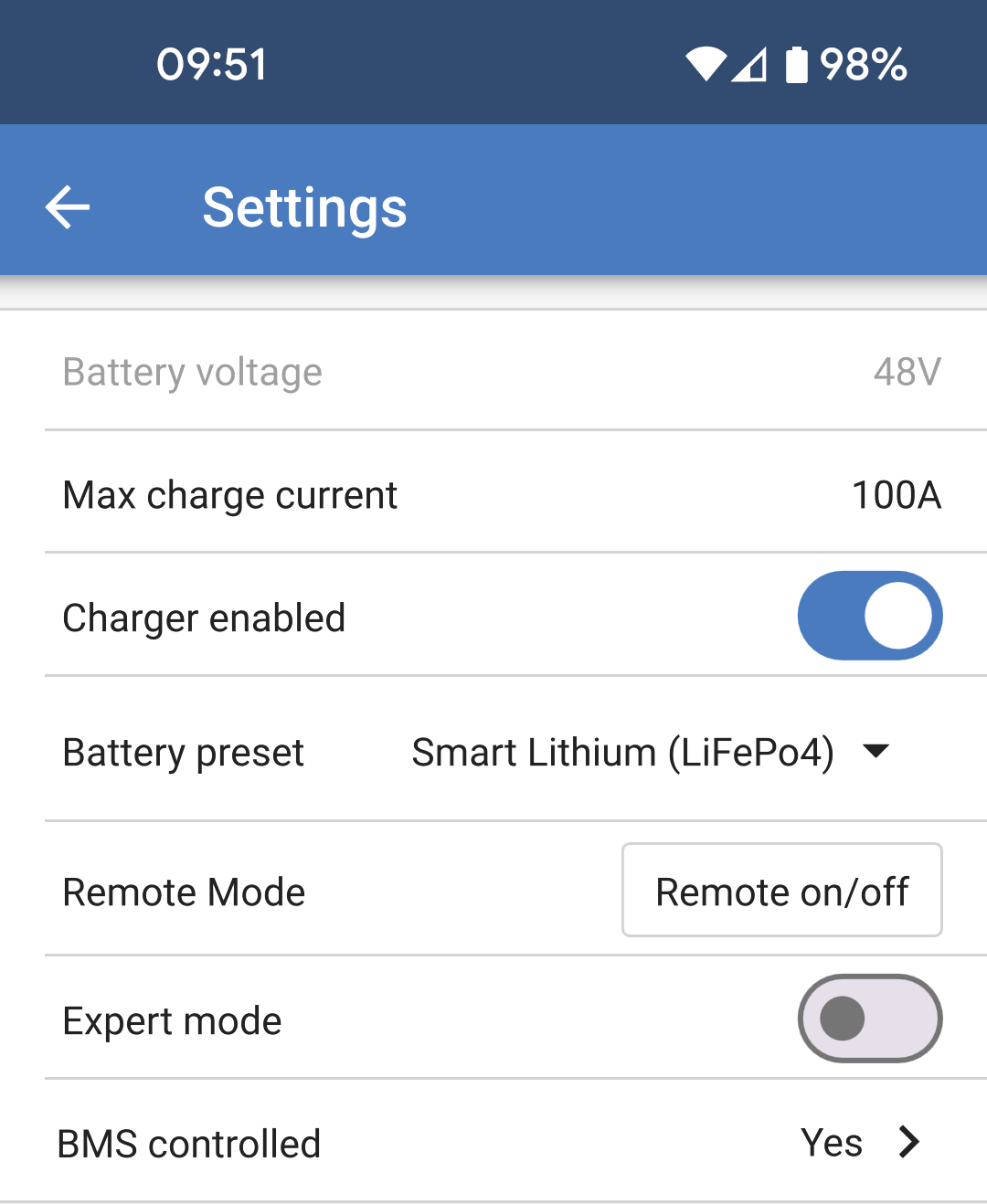

La page Paramètres de la batterie permet de définir tous les paramètres liés à la batterie connectée au SmartSolar MPPT RS. Certaines options seront grisées si un préréglage de batterie fixe est sélectionné. Un préréglage de batterie « défini par l’utilisateur" permet d’ajuster tous les paramètres.

Tension de la batterie : cette option est toujours grisée pour le SmartSolar MPPT RS car il s’agit uniquement d’un produit 48 V.
Courant de charge max. : permet de définir le courant maximal que le SmartSolar MPPT RS fournira aux bornes de sa batterie. Par défaut, cette valeur est réglée sur la valeur maximale. Vous pouvez souhaiter réduire cette valeur si, par exemple, vous avez connecté une batterie plus petite qui ne peut pas accepter le courant de charge maximum.
Chargeur activé : permet d’activer ou de désactiver le chargeur. Les batteries ne seront pas chargées si ce paramètre est désactivé.
Préréglage de la batterie : permet de sélectionner l’algorithme de charge de la batterie.
- Préréglage intégré : permet de sélectionner l’un des préréglages intégrés (Normal, Élevé et BMS à 2 fils LiFePO4).
- Défini par l’utilisateur : tous les paramètres peuvent être personnalisés manuellement.
- Sélectionner un préréglage : permet de sélectionner un type parmi les préréglages de batterie de l’application VictronConnect.
- Créer un préréglage : permet de créer un nouveau préréglage de batterie personnalisé dans l’application VictronConnect.
- Modifier les préréglages : permet de modifier un préréglage de batterie existant dans l’application VictronConnect.

Mode distant : Configurez ce qui est connecté aux entrées REMOTE_L et REMOTE_H sur le connecteur utilisateur.
- Allumage/arrêt à distance : un simple interrupteur d’allumage/arrêt pour activer ou désactiver le SmartSolar MPPT RS.
- BMS à 2 fils : permet d’utiliser un BMS filaire avec des signaux « autorisation de charger » et « autorisation de décharger » comme le SmallBMS. Remarque : si l’option BMS à 2 fils est sélectionnée, l’unité ne démarrera pas tant qu’un BMS ne sera pas connecté.

Mode expert : Ce commutateur marche/arrêt permet de modifier les paramètres expert au cas où votre équipement aurait des exigences particulières. Voir la section « Mode expert » pour plus de détails.

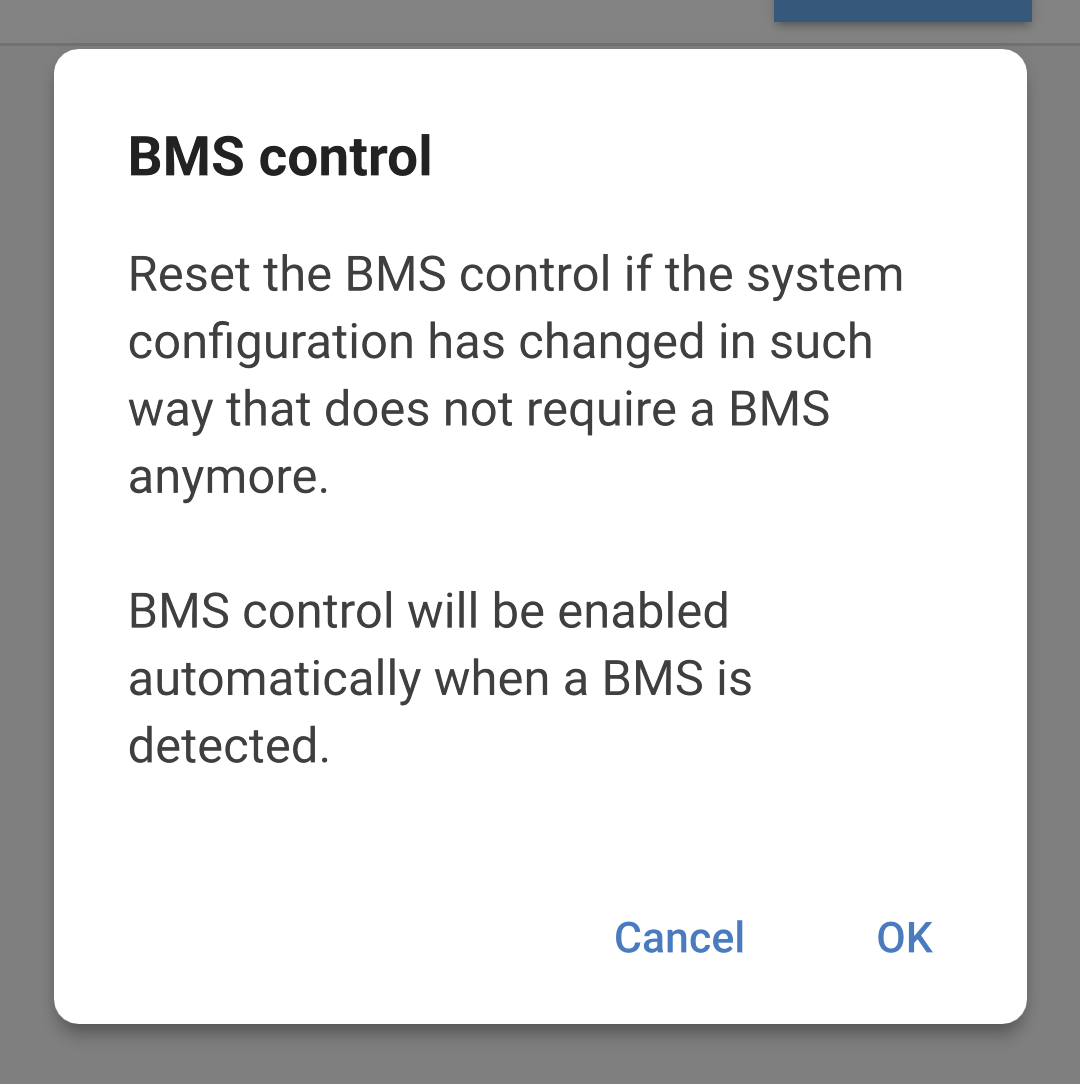

Contrôlé par le BMS : cette option n’est visible que si l’unité est contrôlée à distance par un BMS. Cette option est automatiquement activée lorsque le SmartSolar MPPT RS détecte qu’il est connecté à un système doté d’un BMS. Cliquez sur ce champ pour le modifier.
Une boîte de confirmation s’affichera. Sélectionnez « OK » pour réinitialiser le contrôle du BMS. Le SmartSolar MPPT RS ne sera plus contrôlé par un BMS. Le contrôle du BMS sera automatiquement activé la prochaine fois qu’il sera connecté à un système doté d’un BMS.

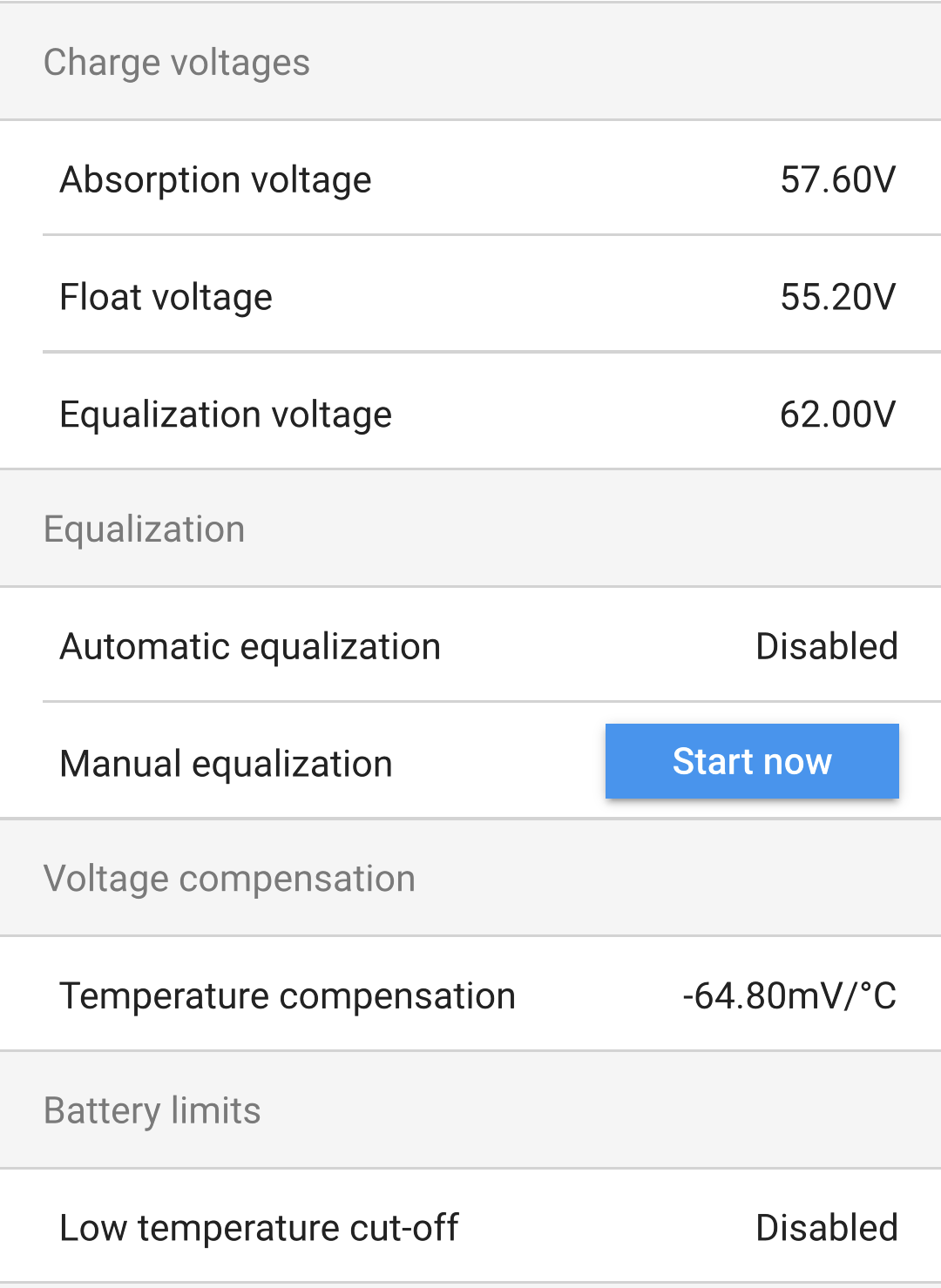

Tensions de charge :

Tension d’absorption permet de définir la tension d’absorption
Tension Float : permet de définir la tension Float.
Tension d’égalisation : permet de définir la tension d’égalisation.

Égalisation :

Égalisation automatique : permet de définir la fréquence de la fonction d’égalisation automatique. Les options disponibles sont comprises entre 1 et 250 jours.
L'égalisation est généralement utilisée pour équilibrer les cellules dans une batterie au plomb, et également pour éviter la stratification de l'électrolyte dans les batteries électrolyte liquide. La nécessité ou non de l'égalisation (automatique) dépend du type des batteries et de leur utilisation. Consultez votre fournisseur de batterie pour les instructions.
Lorsque le cycle d’égalisation automatique a démarré, le chargeur applique une tension d’égalisation à la batterie tant que le niveau de courant reste inférieur au pourcentage de courant d’égalisation défini pour le courant Bulk.
Dans le cas de toutes les batteries VRLA et de certaines batteries à électrolyte liquide, l’égalisation automatique se termine lorsque la limite de tension (maxV) a été atteinte, ou après une période égale à (durée d’absorption/8) - selon ce qui se produit en premier.
Pour toutes les batteries à plaque tubulaire, et également pour tous les types de batterie définis par les utilisateurs, l’égalisation automatique prendra fin après une période égale à (durée d’absorption/2).
Pour le type de batterie au lithium, l’égalisation n’est pas disponible.
Lorsqu'un cycle d'égalisation automatique ne s'achève pas en un jour, il ne reprendra pas le jour suivant. La prochaine égalisation aura lieu conformément à l'intervalle déterminé dans l'option « égalisation automatique » :
Lorsqu'un cycle d'égalisation automatique ne s'achève pas en un jour, il ne reprendra pas le jour suivant. La prochaine égalisation aura lieu conformément à l'intervalle déterminé dans l'option « égalisation automatique » :
Égalisation manuelle : appuyez sur « Démarrer maintenant » pour commencer l’égalisation immédiatement. La durée est limitée à 1 heure. Cette opération ne doit être lancée que lors des phases d’absorption ou float et lorsque l’ensoleillement est suffisant.

Compensation de tension :

Compensation de température : De nombreux types de batterie requièrent une tension de charge inférieure dans des conditions d'exploitation chaudes, et une tension de charge supérieure dans des conditions d'exploitation froides.
Le coefficient configuré est en mV par degré Celsius pour l'ensemble du banc de batterie, et non pas par cellule. La température de base pour la compensation est de 25 °C (77 °F), comme indiqué sur le tableau ci-dessous.
Si une sonde de batterie est installée au boitier de jonction I/O de l'utilisateur, la température réelle de la batterie sera utilisée pour la compensation, tout au long de la journée.

Limites de batterie :

Coupure en cas de basse température : ce réglage peut être utilisé pour désactiver la charge à basse température, comme l’exigent les batteries au lithium.
Pour les batteries lithium-fer-phosphate, ce paramètre est préréglé sur 5 °C ; pour les autres types de batteries, il est désactivé. Lors de la création d’une batterie définie par l’utilisateur, la température de coupure peut être réglée manuellement.

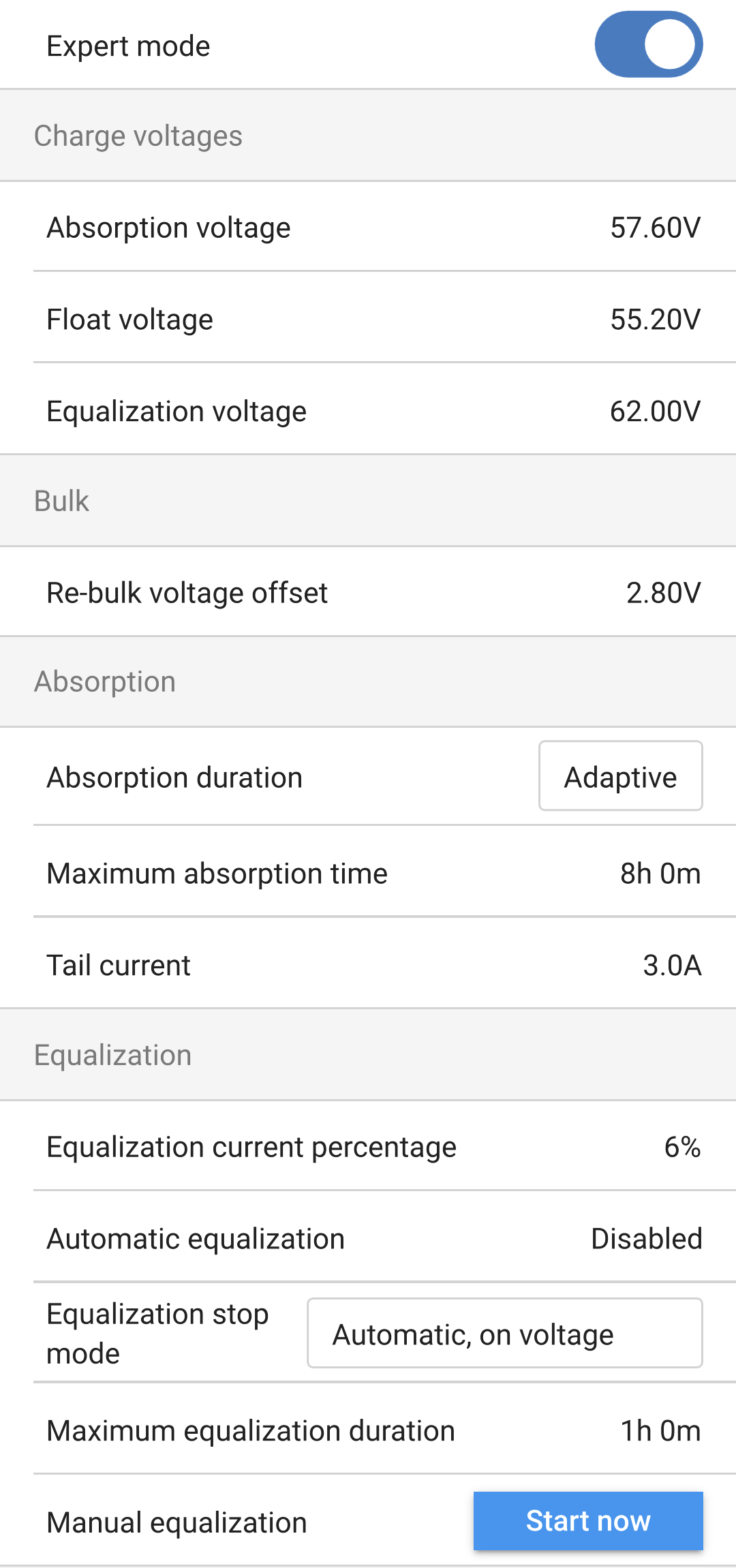

Lorsque le « mode expert » est activé, les paramètres supplémentaires suivants sont disponibles :

Bulk :

Compensation de la tension Re-bulk : Définir la compensation de tension qui sera utilisée sur le réglage de la tension Float et qui déterminera le seuil de redémarrage du cycle de charge.
Par exemple, pour une compensation de tension Re-bulk de 0,4 V et un réglage de tension Float de 54,0 V, le seuil de tension qui sera utilisé pour redémarrer le cycle de charge sera de 53,6 V. En d’autres termes, si la tension de la batterie chute en dessous de 53,6 V pendant une minute, le cycle de charge redémarrera.

Absorption :

Durée d’absorption : sélectionnez « Fixe » ou « Adaptative ». Lorsque vous appuyez sur la case de droite, une explication détaillée de chaque option s’affiche.
Durée d’absorption maximale : permet de définir la limite de la durée d’absorption. Uniquement disponible lorsqu'un profil de charge personnalisé est utilisé.
Courant de queue : permet de définir le seuil de courant qui sera utilisé pour terminer la phase d’absorption avant l’expiration de la durée d’absorption maximale. Lorsque le courant de la batterie tombe sous le courant de queue pendant une minute, la phase d’absorption se termine. Ce paramètre peut être désactivé en le réglant sur zéro.

Égalisation :

Pourcentage de courant d’égalisation : permet de définir le pourcentage du réglage du courant de charge maximal qui sera utilisé lors de l’égalisation.
Pourcentage de courant d’égalisation : permet de définir le pourcentage du réglage du courant de charge maximal qui sera utilisé lors de l’égalisation.
Durée maximale d’égalisation : permet de définir la durée maximale de la phase d’égalisation.

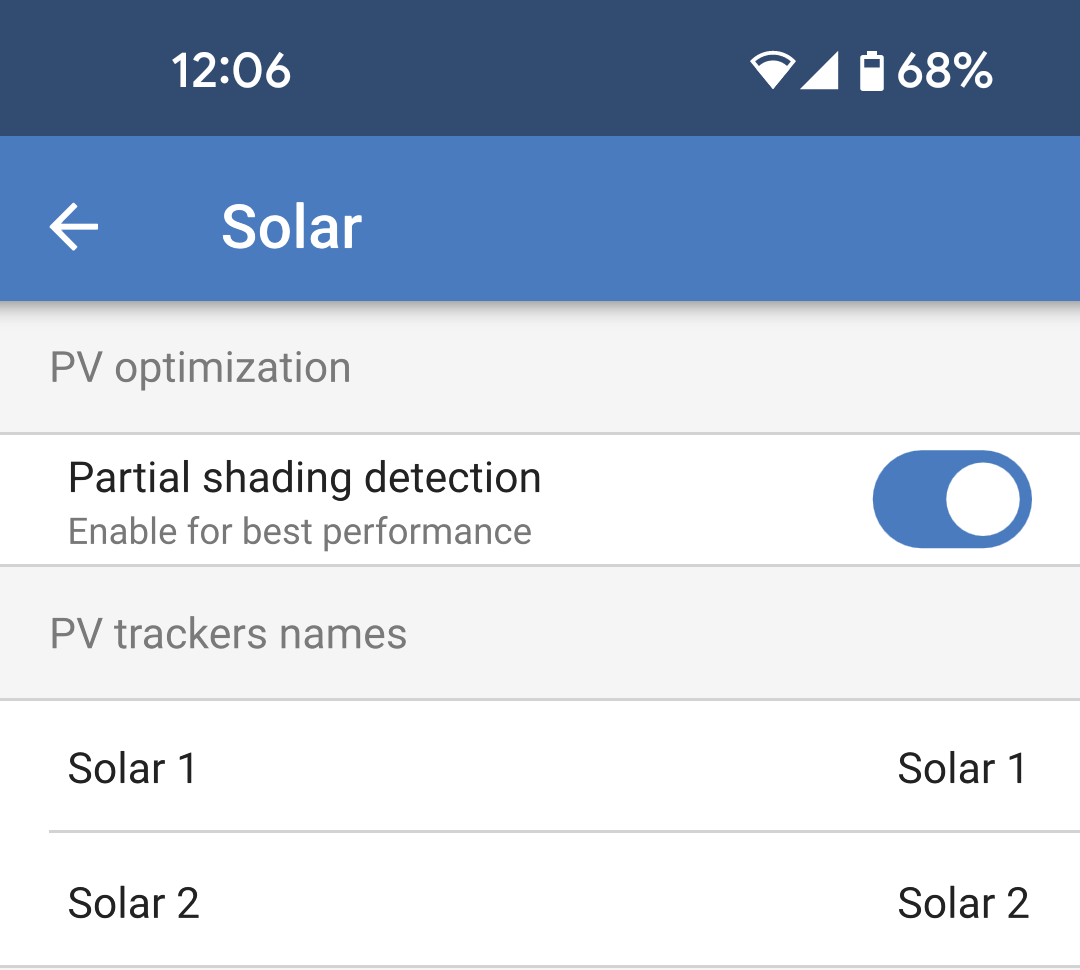

4.6. Solaire

Cette page permet de définir l’algorithme de détection de conditions ombrageuses et de donner un nom personnalisé à chaque localisateur.

Optimisation PV :

Détection de conditions ombrageuses : cette option est activée par défaut. Il est recommandé de la laisser activée. Dans certaines installations solaires spécifiques, il peut être nécessaire de le désactiver.

Nom des localisateurs PV :

chaque localisateur peut recevoir un nom personnalisé. La colonne de gauche affiche toujours le numéro du localisateur et la colonne de droite affiche le nom personnalisé s’il a été donné.
Le nom personnalisé sera également affiché sur l’écran LCD à l’avant du SmartSolar MPPT RS.
Appuyez sur la ligne pour définir un nom personnalisé.

4.7. Relais

Un relais programmable est disponible dans le SmartSolar MPPT RS. Les contacts sont accessibles via les bornes d’E/S utilisateur. Voir le tableau Fonctions d’E/S utilisateur pour le brochage.

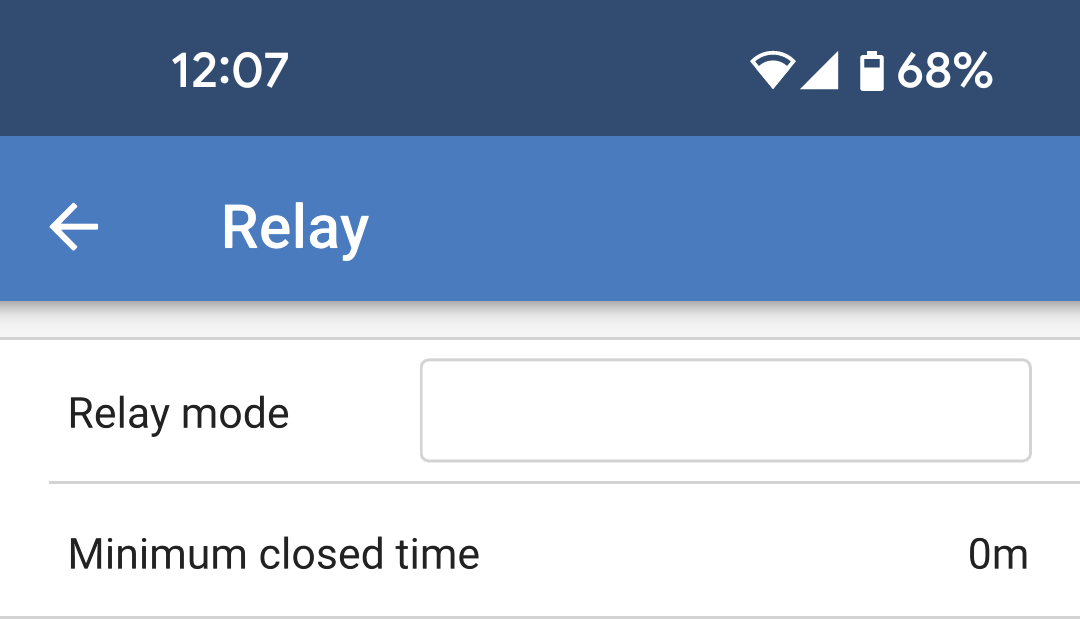

Mode relais : par défaut, la case est vide. Appuyez sur la case pour sélectionner ou modifier le mode de fonctionnement du relais.
Durée de fermeture minimale : permet de définir le temps minimum pendant lequel le relais sera fermé après avoir répondu à une condition de fermeture. Cela permet d’éviter que des conditions changeant rapidement n’ouvrent et ne ferment le relais trop souvent.

Mode de relais

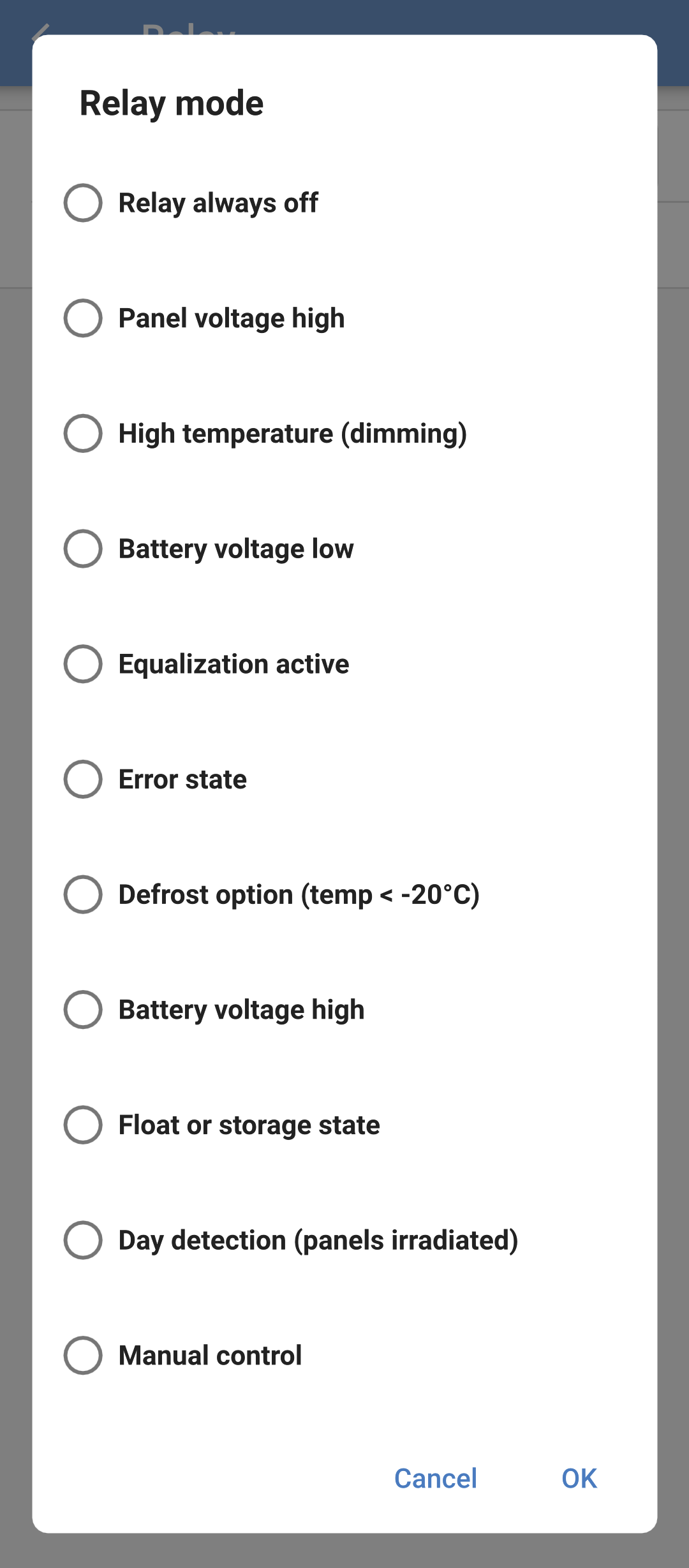

Il est possible de sélectionner l’un des différents modes de relais dans la liste :

Relais toujours éteint le relais est toujours éteint et ne fonctionne dans aucune condition ; il n’y a pas d’autres options configurables. Utilisez cette option si vous ne prévoyez pas d’utiliser le relais.
Tension de panneau élevée : cette option active et désactive le relais en fonction de paramètres élevés définis par l’utilisateur.
- Tension élevée du panneau : le relais s’active lorsque cette valeur est dépassée.
- Effacer la tension élevée du panneau : le relais se désactive lorsque la tension du panneau chute en dessous de cette valeur.
Température élevée (atténuation) : Cette option allume le relais lorsque le courant de sortie du chargeur est réduit en raison de températures élevées. Utilisez cette option pour, par exemple, brancher un ventilateur externe.
Tension de batterie faible : cette option définie par l’utilisateur active le relais lorsque la tension de la batterie est trop faible. Elle peut être utilisée pour déconnecter les consommateurs afin d’éviter une décharge supplémentaire lorsque la batterie est faible.
- Relais de tension de batterie faible : cette option permet d’activer le relais lorsque la tension de la batterie est inférieure à la valeur définie.
- Effacer le relais de tension de batterie faible : désactive le relais lorsque la tension de la batterie est supérieure à la valeur définie.
Égalisation active : cette option allume le relais lorsque le mode d’égalisation manuelle est actif.
État d’erreur : cette option allume le relais en cas d’erreur.
Option de dégivrage (température < -20 °C) : cette option allume le relais lorsque la température du chargeur chute en dessous de -20 °C.
Tension de batterie élevée : cette option définie par l’utilisateur active le relais lorsque la tension de la batterie dépasse une valeur définie. Cette option peut être utilisée pour activer un consommateur lorsque la batterie dépasse une certaine tension.
- Relais de tension de batterie élevée : active le relais lorsque la tension de la batterie dépasse ce niveau.
- Effacer le relais de tension de batterie élevée : désactive le relais lorsque la tension de la batterie chute en dessous de cette valeur.
Phase float ou veille : cette option active le relais lorsque le chargeur est en phase float ou veille. En phase float, la batterie peut être considérée comme pleine et un consommateur tel qu’un chauffe-eau peut être activé pour utiliser l’énergie solaire excédentaire.
Détection de jour (panneaux exposés) : cette option active le relais lorsque les panneaux solaires fournissent de l’énergie. Elle peut être utilisée comme simple détection de jour ou de nuit, par exemple pour éteindre ou allumer l’éclairage extérieur à l’aide du contact NF du relais.
Contrôle manuel : utilisez cette option pour contrôler le relais manuellement à partir de la page Paramètres - Relais ou de la page Vue générale.

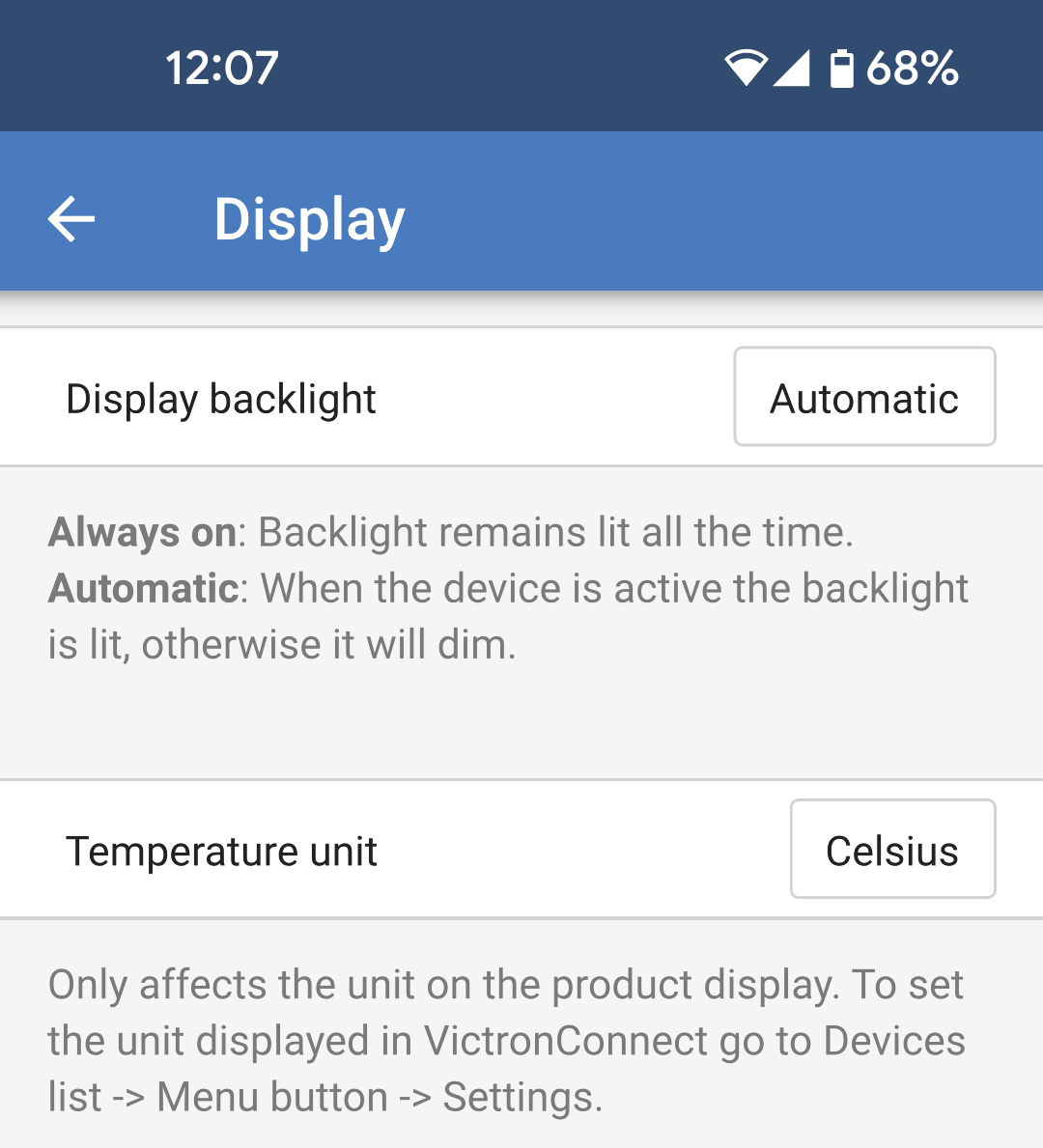

4.8. Affichage

Ces paramètres définissent le comportement du rétroéclairage de l’écran LCD du panneau avant et l’unité de température qu’il affichera.

Rétroéclairage de l’écran : permet d’activer ou de désactiver le rétroéclairage de l’écran LCD du panneau avant.
- Toujours éteint : le rétroéclairage est toujours éteint.
  L’écran LCD peut rester lisible en cas de forte lumière ambiante, mais il n’émettra pas de lumière.
- Toujours allumé : le rétroéclairage de l’écran LCD est toujours allumé, ce qui facilite la lecture en toutes circonstances.
- Automatique : le rétroéclairage de l’écran LCD n’est allumé que lorsque l’appareil est actif.

Unité de température : sélectionnez l’unité de température utilisée par l’écran LCD du panneau avant.
- Celsius : la température est affichée en °C.
- Fahrenheit : la température est affichée en °F.

Note

Ce réglage n’affecte que l’unité de température sur l’écran LCD du panneau avant.
