20. Załącznik
20.1. RV-C
20.1.1. Obsługiwane DGN
W tym rozdziale opisano, które dane obsługiwanych urządzeń są dostępne i odpowiadające im numery DGN (numery grup danych).
RV-C definiuje kilka komunikatów. Szczegółowa specyfikacja protokołu i definicja komunikatu jest publicznie dostępna na RV-C.com.
20.1.2. RV-C out
Ogólny
Główny interfejs RV-C GX i wszystkie urządzenia wirtualne zgłaszają minimalne wymagane numery DGN:
DGN | DGN# | Opis |
---|---|---|
PRODUCT_ID | 0xFEEB | Producent, nazwa produktu, numer seryjny |
SOFTWARE_ID | 0xFEDA | Wersja oprogramowania |
DM_RV | 0x1FECA | Diagnostyka |
DM01* | 0x0FECA | Diagnostyka |
* Oprócz DGN DM_RV 0x1FECA, dla wszystkich urządzeń wyjściowych RV-C ogłoszono również J1939 DGN DM01 0x0FECA w celu obsługi starszych paneli sterowania RV-C, które nie obsługują DM_RV DGN.
Główny interfejs
Główny interfejs GX identyfikuje się jako „Panel sterowania” (DSA=68) w RV-C, i jest on odpowiedzialny za żądanie i przetwarzanie danych ze wszystkich węzłów RV-C.
Wiadomości źródłowe DC
Wszystkie urządzenia podłączone do prądu stałego mogą zgłaszać DC_SOURCE_STATUS_1. Obejmuje to działania związane z falownikiem/ładowarką, falownikiem, ładowarką, akumulatorem i ładowarką słoneczną. Inwerter/ładowarka VE.Bus i akumulator/BMS zgłaszają natężenie i napięcie prądu stałego, wszystkie inne urządzenia zgłaszają tylko napięcie.
Zgodnie ze specyfikacją RV-C tylko jeden węzeł może rozgłaszać komunikaty źródłowe DC z tej samej instancji. Każdy typ urządzenia ma swój własny priorytet, który jest używany do określenia, który węzeł musi wysłać komunikaty źródłowe DC. Rozważmy następujący system:
Inwerter/ładowarka (instancja źródła prądu stałego 1, priorytet 100)
Ładowarka solarna (instancja źródła prądu stałego 1, priorytet 90)
Ładowarka AC z 3 wyjściami (instancja źródła prądu stałego 1, 2 i 3, priorytet 80)
Monitor akumulatora (instancja źródła prądu stałego 1, priorytet 119)
W tym przypadku monitor baterii transmituje dane źródła prądu stałego o instancji 1, ponieważ ma ona najwyższy priorytet. Dodatkowo ładowarka AC transmituje dane źródła prądu stałego o instancji 2 i 3 (wyjścia 2 i 3), ponieważ nie ma innych urządzeń z tymi instancjami. Więcej informacji na temat komunikatów źródła prądu stałego podano w danych technicznych RV-C. W rozdziale 6.5.1 wyjaśniono mechanizm priorytetów.
Inwerter/ładowarka VE.Bus
Urządzenia
Tylko VE.Bus MultiPlus/Quattro. Za pomocą tej usługi eksportowany jest także falownik Inverter VE.Bus, ale wtedy z liczbą wejść AC ustawioną na 0. DSA jest ustawione na 66 (falownik nr 1).
Instancje
Inwerter: domyślna instancja 1, konfigurowalna w zakresie od 1 do 13
Ładowarka: domyślna instancja 1, konfigurowalna w zakresie od 1 do 13
Linia nr 1: domyślna instancja 0 (L1), konfigurowalna w zakresie od 0 do 1
Linia nr 2: domyślna instancja 1 (L2), konfigurowalna w zakresie od 0 do 1
Źródło DC: domyślna instancja 1, konfigurowalna w zakresie od 1 do 250
Stan
DGN | DGN# | Wartość |
---|---|---|
INVERTER_AC_STATUS_1 | 0x1FFD7 | Napięcie, natężenie, częstotliwość prądu wyjściowego AC L1 Napięcie, natężenie, częstotliwość prądu wyjściowego AC L2 Dane L2 nie są wysyłane, jeśli nie są skonfigurowane |
INVERTER_STATUS | 0x1FFD4 | Stan inwertera |
CHARGER_AC_STATUS_1 | 0x1FFCA | Napięcie, natężenie, częstotliwość prądu wejściowego AC L1 Napięcie, natężenie, częstotliwość prądu wejściowego AC L2 Dane L2 nie są wysyłane, jeśli nie są skonfigurowane |
CHARGER_AC_STATUS_2 | 0x1FFC9 | Limit prądu wejściowego |
CHARGER_STATUS | 0x1FFC7 | Stan ładowarki |
CHARGER_STATUS_2 | 0x1FEA3 | Napięcie, natężenie prądu DC |
CHARGER_CONFIGURATION_STATUS | 0x1FFC6 | Maksymalne natężenie prądu ładowania |
CHARGER_CONFIGURATION_STATUS_2 | 0x1FF96 | Limit prądu wejściowego, Maksymalny prąd ładowania (%) |
DC_SOURCE_STATUS_1 | 0x1FFFD | Napięcie, natężenie prądu DC Stały priorytet na poziomie 100 (falownik/ładowarka) |
Polecenia
DGN | DGN# | Wartość |
---|---|---|
INVERTER_COMMAND 1) | 0x1FFD3 | Włączenie/wyłączenie inwertera |
CHARGER_COMMAND 1) | 0x1FFC5 | Włączenie/wyłączenie ładowarki |
CHARGER_CONFIGURATION_COMMAND | 0x1FFC4 | Maksymalny prąd ładowania Uwaga: jest to ustawienie zmienne i resetowane do wartości, z jaką urządzenie zostało skonfigurowane po ponownym uruchomieniu inwertera/ładowarki. |
CHARGER_CONFIGURATION_COMMAND_2 | 0x1FF95 | Limit prądu wejściowego ładowarki |
1) Z RV-C można oddzielnie sterować ładowarką i inwerterem. Te dwie wartości włączenia/wyłączenia są następnie łączone w jedną wartość przełączania (jak widać na stronie VE.Bus w interfejsie użytkownika GX, patrz najwyższy element na poniższym zrzucie ekranu). Jeżeli inwerter/ładowarka jest włączona, wyłączenie ładowarki spowoduje wyświetlenie tylko falownika. Wyłączenie inwertera spowoduje działanie tylko ładowarki (po podłączeniu zasilania brzegowego).
Firma Victron definiuje następujące opcje sterowania połączonym falownikiem/ładowarką:
Stan | Uwagi |
---|---|
Wył. | Zarówno inwerter, jak i ładowarka są wyłączone |
Tylko inwerter | Tylko inwerter jest włączony |
Tylko ładowarka | Tylko ładowarka jest włączona |
Wł. | Zarówno inwerter, jak i ładowarka są włączone |
Odzwierciedla to opcja menu Przełącz:
Falownik
Urządzenia
Inwerter VE.Direct i Inwerter RS. DSA jest ustawione na 66 (inwerter nr 1).
Instancje
Inwerter: domyślna instancja 2, konfigurowalna w zakresie od 1 do 13
Linia: domyślna instancja 0 (L1), konfigurowalna w zakresie od 0 do 1
Źródło DC: domyślna instancja 1, konfigurowalna w zakresie od 1 do 250
Stan
DGN | DGN# | Wartość |
---|---|---|
INVERTER_AC_STATUS_1 | 0x1FFD7 | Napięcie, natężenie, częstotliwość prądu wyjściowego AC L1 |
INVERTER_STATUS | 0x1FFD4 | Stan inwertera |
DC_SOURCE_STATUS_1 | 0x1FFFD | Napięcie DC Stały priorytet na poziomie 60 (falownik) |
Polecenia
DGN | DGN# | Wartość |
---|---|---|
INVERTER_COMMAND | 0x1FFD3 | Włączenie/wyłączenie/wykrywanie obciążenia inwertera |
Ładowarka AC
Urządzenia
Ładowarka Skylla-I, Skylla-IP44/IP65, Smart IP43. DSA jest ustawione na 74 (Przetwornica nr 1).
Instancje
Ładowarka: domyślna instancja 2, konfigurowalna w zakresie od 1 do 13
Linia: domyślna instancja 0 (L1), konfigurowalna w zakresie od 0 do 1
Źródło prądu stałego nr 1: domyślna instancja 1, konfigurowalna w zakresie od 1 do 250
Źródło prądu stałego nr 2: domyślna instancja 2, konfigurowalna w zakresie od 1 do 250
Źródło prądu stałego nr 3: domyślna instancja 3, konfigurowalna w zakresie od 1 do 250
Stan
DGN | DGN# | Wartość |
---|---|---|
CHARGER_AC_STATUS_1 | 0x1FFCA | Prąd AC |
CHARGER_AC_STATUS_2 | 0x1FFC9 | Limit prądu wejściowego |
CHARGER_STATUS | 0x1FFC7 | Stan ładowarki |
CHARGER_STATUS_2 | 0x1FEA3 | Źródło prądu stałego nr 1: wyjście napięcia i natężenia 1 Źródło prądu stałego nr 2: wyjście napięcia i natężenia 2 Źródło prądu stałego nr 3: wyjście napięcia i natężenia 3 Instancje 2, 3 nie są wysyłane, gdy nie są obecne |
CHARGER_CONFIGURATION_STATUS_2 | 0x1FF96 | Limit prądu wejściowego |
DC_SOURCE_STATUS_1 | 0x1FFFD | Źródło prądu stałego nr 1: napięcie Źródło prądu stałego nr 2: napięcie Źródło prądu stałego nr 3: napięcie Instancje 2, 3 nie są wysyłane, gdy nie są obecne Stały priorytet na poziomie 80 (ładowarka) |
Polecenia
DGN | DGN# | Wartość |
---|---|---|
CHARGER_COMMAND | 0x1FFC5 | Włączenie/wyłączenie ładowarki |
CHARGER_CONFIGURATION_COMMAND_2 | 0x1FF95 | Limit prądu wejściowego |
Ładowarka solarna
Urządzenia
BlueSolar, SmartSolar, MPPT RS. DSA jest ustawione na 141 (Sterownik ładowania solarnego).
Instancje
Ładowarka: domyślna instancja 1, konfigurowalna w zakresie od 1 do 250
Źródło DC: domyślna instancja 1, konfigurowalna w zakresie od 1 do 250
Stan
DGN | DGN# | Wartość |
---|---|---|
SOLAR_CONTROLLER_STATUS | 0x1FEB3 | Stan operacyjny |
SOLAR_CONTROLLER_STATUS_5 | 0x1FE82 | Uzysk całkowity |
SOLAR_CONTROLLER_BATTERY_STATUS | 0x1FE80 | Napięcie, natężenie prądu akumulatora |
SOLAR_CONTROLLER_ARRAY_STATUS | 0x1FDFF | Napięcie, natężenie prądu PV |
DC_SOURCE_STATUS_1 | 0x1FFFD | Napięcie DC Stały priorytet na poziomie 90 (ładowarka + 10) |
Akumulator/BMS
Urządzenia
Akumulatory BMV, SmartShunt, Lynx Shunt, Lynx Ion, Lynx Smart BMS, BMS-Can. DSA jest ustawione na 69 (Monitor stanu naładowania akumulatora).
Instancje
Główny: domyślna instancja 1, konfigurowalna w zakresie od 1 do 250; domyślny priorytet 119, konfigurowalny w zakresie od 0 do 120
Rozrusznik: domyślna instancja 2, konfigurowalna w zakresie od 1 do 250; domyślny priorytet 20, konfigurowalny w zakresie od 0 do 120
Stan
DGN | DGN# | Wartość |
---|---|---|
DC_SOURCE_STATUS_1 | 0x1FFFD | Napięcie, natężenie Instancja rozrusznika nie jest wysyłana, jeśli nie ma akumulatora rozruchowego |
DC_SOURCE_STATUS_2 | 0x1FFFC | Temperatura, stan naładowania akumulatora, pozostały czas |
DC_SOURCE_STATUS_4 | 0x1FEC9 | Pożądane maksymalne napięcie, prąd |
Zbiorniki
Urządzenia
Wbudowane zbiorniki, zbiornik GX, zbiorniki N2K. DSA jest ustawione na 73 (LPG) dla zbiorników LPG, oraz 72 (system zbiorników na wodę/ścieki) dla wszystkich pozostałych typów zbiorników.
Instancje
Zbiornik: domyślna instancja 0, konfigurowalna w zakresie od 0 do 15
Stan
DGN | DGN# | Wartość |
---|---|---|
TANK_STATUS | 0x1FFB7 | Rodzaj cieczy, poziom względny, poziom bezwzględny, wielkość zbiornika Rozdzielczość ustalona na 100 |
RV-C obsługuje tylko 4 typy zbiorników (0..3), podczas gdy Victron obsługuje nawet 11 typów zbiorników. Tabela, w której podano dodatkowe typy zbiorników, dotyczy urządzeń Victron i używanych przez nas typów zbiorników.
Obsługiwane typy zbiorników:
Venus / NMEA 2000 | RV-C | |
---|---|---|
Rodzaj płynu | Kod płynu | Rodzaj |
Paliwo | 0 | 4 (Zdefiniowane przez dostawcę) |
Woda pitna | 1 | 0 |
Ścieki wodne | 2 | 2 |
Woda do transportu żywych ryb | 3 | 5 (Zdefiniowane przez dostawcę) |
Olej | 4 | 6 (Zdefiniowane przez dostawcę) |
Ścieki gospodarczo-bytowe | 5 | 1 |
Benzyna | 6 | 7 (Zdefiniowane przez dostawcę) |
Olej napędowy | 7 | 8 (Zdefiniowane przez dostawcę) |
LPG | 8 | 3 |
LNG | 9 | 9 (Zdefiniowane przez dostawcę) |
Olej hydrauliczny | 10 | 10 (Zdefiniowane przez dostawcę) |
Woda surowa | 11 | 11 (Zdefiniowane przez dostawcę) |
Należy pamiętać, że określenie „Zdefiniowane prze dostawcę” oznacza, że te typy nie są zdefiniowane w RV-C, ale używane wyłącznie w urządzeniach Victron RV-C.
20.1.3. Niepowtarzalne numery identyfikacyjne DGN 60928
Urządzenie GX przypisze indywidualny, niepowtarzalny numer identyfikacyjny do każdego urządzenia wirtualnego. Zmień to tylko w przypadku korzystania z kilku urządzeń GX w jednej sieci RV-C.
Niepowtarzalny numer identyfikacyjny jest używany w „bazie danych” wewnętrznej magistrali CAN GX do porównywania urządzeń podczas ustalania adresu. Celem niedopuszczenia do konfliktów na magistrali CAN, w drugim urządzeniu GX należy ustawić unikalny zakres tożsamości 1000-1499. Można to zrobić, ustawiając selektor niepowtarzalnej tożsamości na 2 (2 * 500). Działa to dokładnie tak samo jak w przypadku VE.Can, patrz rozdział Niepowtarzalne numery identyfikacyjne PGN 60928 NAZWA.
20.1.4. RV-C in
Zbiorniki
Testowane z Garnet SeeLeveL II 709 i zbiornikami z funkcją wyjścia RV-C innego urządzenia GX.
Baterie
Litionics to jedyny obsługiwany akumulator RV-C (łącznie z obsługą DVCC).
20.1.5. Klasy urządzeń
W tej części przedstawiono podstawowy przegląd uczestnictwa każdej klasy urządzeń w specyfikacji RV-C. W każdym przypadku integracja „Poziomu 1” jest w dużej mierze obsługiwana (podstawowa obsługa), z indywidualnymi ulepszeniami.
Niezależne ładowarki AC
Klasa ładowarki AC zgłasza swój stan operacyjny i status konfiguracji korzystając z grupy CHARGER_xx komunikatów RV-C. Sterowanie przez użytkownika musi obejmować podstawowe włączanie/wyłączanie za pomocą RV-C, a także regulację limitów mocy zasilania brzegowego (AC).
Niezależne inwertery AC
Ta klasa inwerterów prądu przemiennego zgłasza swój stan operacyjny za pomocą grupy INVERTER_xx raportów RV-C. Przychodzące polecenie jest ograniczone do włączenia/wyłączenia za pośrednictwem RV-C.
Ładowarka / inwerter AC
Połączony inwerter/ładowarka - zgłasza zarówno komunikaty CHARGER_xx, jak i INVERTER_xx.
Kontrolery solarne
Ładowarki solarne raportują swój stan roboczy w czasie rzeczywistym.
Mierniki SoC
Mierników SOC można używać do zgłaszania bieżącego stanu naładowania akumulatora za pośrednictwem RV-C: napięcia, natężenia, temperatury, SoC, itp. RV-C wymaga, aby w danej chwili tylko JEDNO urządzenie komunikowało się z danym akumulatorem, więc jeśli zainstalowany jest odpowiedni BMS, będzie to źródło danych.
BMS (obsługiwany przez urządzenia Victron lub innych producentów)
W wielu przypadkach akumulatory w systemie będą podłączone bezpośrednio do Victron Cerbo GX lub Cerbo-S GX za pośrednictwem sprzętu Victron lub obsługiwanego, kompatybilnego systemu BMS innych firm. Takie akumulatory powinny być reprezentowane w środowisku RV-C komunikatami DC_SOURCE_STATUSxx.
Mierniki poziomu w zbiorniku
Dane z mierników poziomu w zbiorniku zostają przetłumaczone na komunikaty RV-C, obejmujące identyfikator istniejącego zbiornika/instancji VRM.
20.1.6. Translacja instancji
RV-C wykorzystuje Instancje na kilka sposobów:
Instancja źródłowa DC
Linia AC
Instancja urządzenia (zależna od kontekstu)
Każde użycie Instancji ma określone znaczenie, a dane urządzenie może czasami wykorzystywać jedną lub więcej z tych instancji.
Instancja źródłowa DC
W RV-C źródło prądu stałego to urządzenie, które może generować i (opcjonalnie) magazynować energię. Zwykle jest to akumulator, ale może to być również ogniwo paliwowe lub strona wyjściowa stycznika/rozłącznika prądu stałego.
Źródło prądu stałego można traktować jako system akumulatorów i powiązaną z nim magistralę fizyczną, na przykład akumulator w domu, szynę zbiorczą prądu stałego i okablowanie prądu stałego. Instancje źródłowe prądu stałego służą do przypisywania kolejnych urządzeń (np. ładowarki lub falownika) do „szyny prądu stałego”, do której są podłączone.
Daje to możliwość utworzenia mapy podłączenia wszystkich urządzeń w odniesieniu do ich szyny DC poprzez wartość ich instancji źródła prądu stałego (akumulator rozruchowy i jego alternator, akumulator domowy i jego ładowarki itp.).
Należy pamiętać, że w niektórych przypadkach (np. przetwornica DC-DC lub Stycznik) urządzenie może być powiązane z dwoma różnymi instancjami źródła prądu stałego. Na przykład przetwornica DC-DC może być powiązana z dwoma różnymi akumulatorami, do których jest podłączona, natomiast stycznik może być powiązany z akumulatorem, do którego jest podłączony; szyna DC po stronie obciążenia stycznika ma wówczas własną instancję źródła prądu stałego
Chociaż urządzenia Victron mogą obsługiwać więcej niż jeden akumulator (domowy i rozruchowy), główny nacisk położony jest na jeden akumulator. Moduł dbus-rvc zaprezentuje „główny” akumulator RV-C jako informację „Instancja źródła prądu stałego = 1” (akumulator domowy).
Jeśli są obecne w układzie, dodatkowe urządzenia czujnikowe Victron będą prezentowane przy użyciu instancji źródła prądu stałego o wartości 2. Przykładem jest opcjonalny czujnik napięcia akumulatora rozruchowego w bocznikach SmartShunt.
Linia AC
Linia prądu przemiennego jest znacznie prostsza, ponieważ RV-C zakłada istnienie ograniczonej instalacji prądu przemiennego, zwykle definiowanej jako Linia 1 lub Linia 2. Urządzenia Victron obsługują instalacje 3-fazowe, co nie jest uwzględnione w specyfikacji RV-C. Żadne instalacje 3-fazowe nie są obsługiwane przez moduł dbus-RVC, a komunikaty RV-C związane z AC zostają usunięte.
Instancja urządzenia
Instancja urządzenia to sposób na oddzielenie różnych urządzeń fizycznych tego samego typu. Przykład: jeśli instalacja zawiera dwie ładowarki prądu przemiennego podłączone do tego samego akumulatora, każdej z nich zostanie przypisana osobna Instancja Urządzenia, podczas gdy obie będą korzystać z tej samej Instancji Źródła DC. Każda ładowarka będzie również powiązana z linią prądu przemiennego, która może, ale nie musi, być taka sama. W ten sposób ładowarka AC jest w pełni opisana pod względem podłączenia po stronie prądu przemiennego i stałego, a jednocześnie można ją jednoznacznie zidentyfikować na podstawie instancji urządzenia.
Instancje urządzeń dotyczą danej klasy urządzeń. Ładowarka AC może definiować Instancje Urządzenia 1 i 2, które nie są powiązane z Instancjami Urządzenia 1 i 2 sterownika silnika prądu stałego.
Uwaga
Z wyjątkiem monitorowania zbiornika, instancje urządzeń są zakodowane na stałe jako 1 dla każdej konkretnej klasy urządzeń, chyba że w tabeli PGN określono inaczej. Ładowarka AC ma zakodowaną na stałe instancję 2, aby umożliwić współistnienie z falownikiem/ładowarką z instancją ładowarki 1.
20.1.7. Sposób postępowania w przypadku usterek i błędów RV-C
Zgłaszanie usterek RV-C:
Stany usterek są zgłaszane przy użyciu kodów DGN DM_RV (0x1FECA) i J1939 DM01 (0x1FECA).
W wersji 1 obsługiwane są bity stanu operacyjnego oraz żółte i czerwone pole świetlne, ponieważ są one przechowywane w DSA.
W normalnych warunkach SPN jest ustawiany na 0xFFFFFF, oraz 0x0 w chwili wystąpienia ostrzeżenia lub błędu w obsługiwanych urządzeniach Victron.
FMI jest cały czas ustawiony na 0x1F (tryb awarii niedostępny).
To proste mapowanie umożliwia zewnętrznym wyświetlaczom użytkownika wskazanie stanu alarmu lub usterki w danym urządzeniu Victron, kiedy to użytkownik, chcąc uzyskać więcej informacji, powinien skorzystać z pomocy diagnostycznych Victron.
20.1.8. Priorytet Urządzenia RV-C
Kluczową koncepcją w RV-C jest zastosowanie Priorytetów Urządzenia.
W przypadku użycia, priorytet danego urządzenia ma wpływ na to, czy może transmitować DGN (np. BMS o wyższym priorytecie powinien przesyłać szczegółowe informacje o stanie akumulatora, podczas gdy kontroler MPPT o niższym priorytecie powinien się wstrzymać).
Priorytet Urządzenia jest również czasami wykorzystywany do faworyzowania jednego węzła względem innego, na przykład, bardziej pożądane może być użycie prądu przemiennego z brzegowego źródła zasilania, niż z falownika.
W implementacji dbus-rvc, w przesyłanych komunikatach zostają zakodowane następujące priorytety:
Komunikaty DC_SOURCE_STATUS_xx: Priorytet = 119 (SOC/BMS), aby zapewnić wyższy priorytet natywnym akumulatorom RV-C.
Komunikaty SOLAR_xx: Priorytet ładowarki = 110
Komunikaty CHARGER_xx (inwerter/ładowarki): Priorytet ładowarki = 100
Komunikaty CHARGER_xx (Ładowarki AC): Priorytet ładowarki = 80

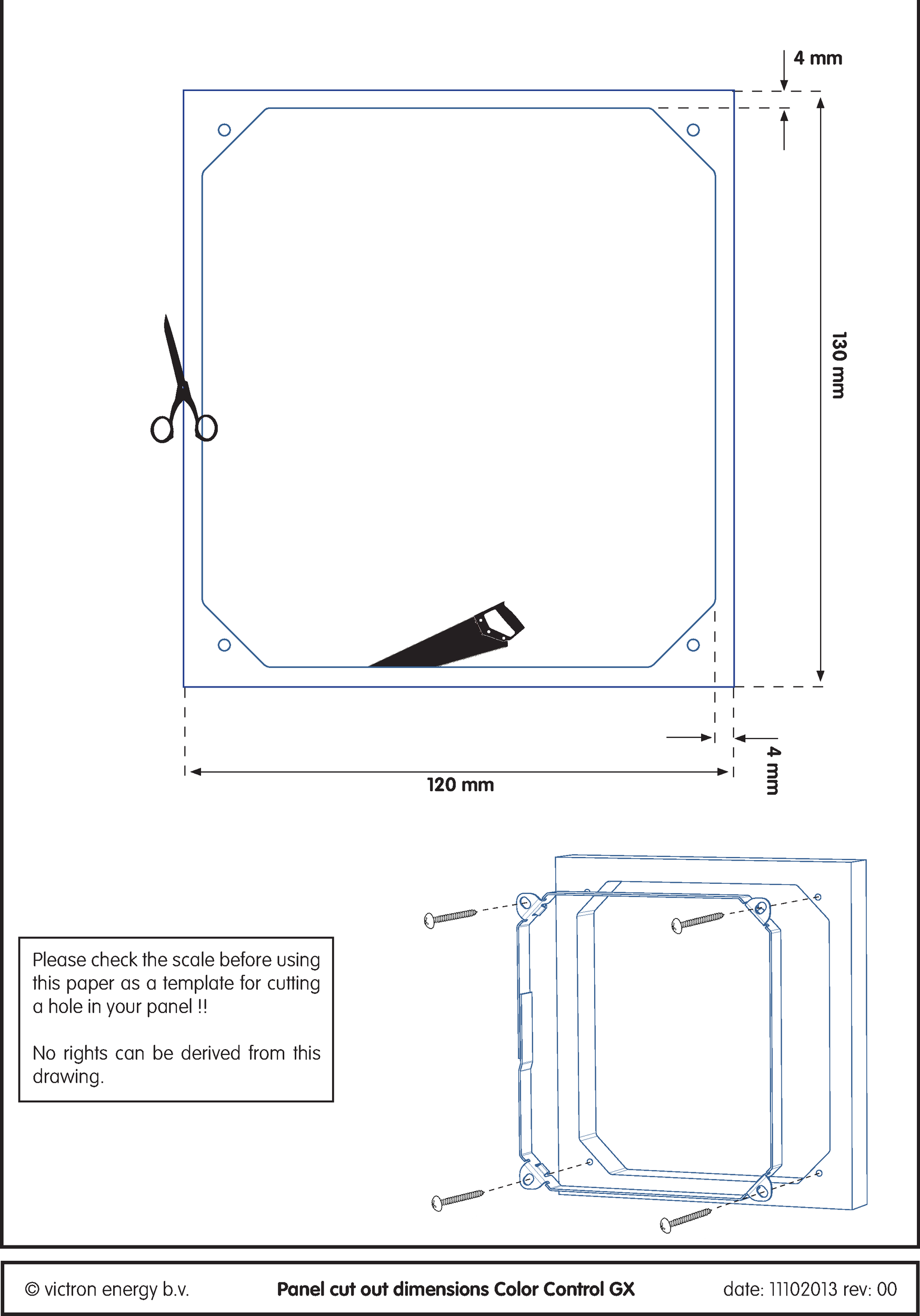

20.2. Color Control GX Wymiary
20.3. Rejestry przechowujące Modbus dla kontrolera ComAp InteliLite 4
W poniższej tabeli przedstawiono wymaganą konfigurację ComAp Modbus.
Rejestry należy dostosować za pomocą oprogramowania InteliConfig, korzystając z poniższej listy rejestrów. Pozycje rejestrów pomiędzy określonymi rejestrami mogą wymagać wypełnienia innymi wartościami, ponieważ sprawdzanie grup rejestrów zawierających niezdefiniowane rejestry może prowadzić do błędu komunikacji. Zależnie od agregatu, ECU może zamiast tego zgłaszać wartości obrotów, temperatury płynu chłodzącego, ciśnienia oleju i poziomu paliwa (Com.Obj. 10153 do 10172). Ustawienie „Jednostki/format mocy” musi pozostać takie same, jak ustawienia domyślne „Metryczne – 20 °C, 10,0 bar, 11,4 l/h” dla Jednostek i „Standardowe 1kW/kVA/kVAr 1V” dla formatu mocy.
Oprócz wymienionych rejestrów przechowywania, Cewka 4700 służy do uruchamiania i zatrzymywania agregatu prądotwórczego.
Rejestr(y) | Com. Obj. | Nazwa | DIM | Rodzaj | Dec | Grupa |
---|---|---|---|---|---|---|
01004 | 10123 | Prędkość silnika | obr./min. | int16 | 0 | Silnik |
01006 | 9152 | Chłodziwo T | °C | int16 | 0 | Sterownik I/O |
01008 | 9151 | Olej P | bar | int16 | 1 | Sterownik I/O |
01013 - 01014 | 8206 | Ilość godzin pracy | h | int32 | 1 | Statystyka |
01020 | 8202 | Obciążenie P | kW | int16 | 0 | Obciążenie |
01021 | 8524 | Obciążenie P L1 | kW | int16 | 0 | Obciążenie |
01022 | 8525 | Obciążenie P L2 | kW | int16 | 0 | Obciążenie |
01023 | 8526 | Obciążenie P L3 | kW | int16 | 0 | Obciążenie |
01036 | 8210 | Częstotliwość generatora | Hz | uint16 | 1 | Generator |
01037 | 8192 | Napięcie generatora L1-N | V | uint16 | 0 | Generator |
01038 | 8193 | Napięcie generatora L2-N | V | uint16 | 0 | Generator |
01039 | 8194 | Napięcie generatora L3-N | V | uint16 | 0 | Generator |
01043 | 8198 | Prąd ładowania L1 | A | uint16 | 0 | Obciążenie |
01044 | 8199 | Prąd ładowania L2 | A | uint16 | 0 | Obciążenie |
01045 | 8200 | Prąd ładowania L3 | A | uint16 | 0 | Obciążenie |
01053 | 8213 | Napięcie akumulatora | V | int16 | 1 | Sterownik I/O |
01055 | 9153 | Poziom paliwa | % | int16 | 0 | Sterownik I/O |
01263 - 01264 | 8205 | kWh Generatora | kWh | int32 | 0 | Statystyka |
01298 | 9244 | Stan silnika | Lista ciągów znaków | Informacje | ||
01301 | 12944 | Rodzaj połączenia | Lista ciągów znaków | Informacje | ||
01307 - 01322 | 24501 | Identyfikator ciągu znaków | Długi ciąg znaków | Informacje | ||
01323 - 01330 | 24339 | Wersja FW | Krótki ciąg znaków | Informacje | ||
01382 | 9887 | Tryb kontrolera | lista ciągów znaków | Informacje | ||
03000 - 03007 | 8637 | Nazwa generatora | Krótki ciąg znaków | Ustawienia podstawowe / Nazwa | ||
20.4. Rejestry przechowujące Modbus dla obsługiwanych sterowników agregatów prądotwórczych DSE
W poniższej tabeli przedstawiono listę rejestrów Modbus odczytywanych przez urządzenie GX. Należy pamiętać, że ta tabela Modbus odzwierciedla listę rejestrów DSE, a nie urządzeń GX. Definicje te są zgodne z normą Deep Sea Electronics GenComm (wersja 2.236 MF). Listę rejestrów Modbus do odczytu tych danych z urządzenia GX podano w zakładce Do pobrania na stronie internetowej Victron.
Rejestry zaznaczone jako wymagane w kolumnie Uwagi mają kluczowe znaczenie w identyfikacji sterowników agregatu DSE w urządzeniu GX oraz prawidłowej współpracy ekosystemu Victron z generatorem. Nie zmieniaj ich. Wszystkie pozostałe rejestry są opcjonalne.
Uwaga: Terminów Strona oraz Offset rejestru użyto zgodnie z normą DSE GenComm.
Rejestr(y) | Strona | Offset | Imię i nazwisko | Jednostki miary | Uwagi |
---|---|---|---|---|---|
768 | 3 | 0 | Kod producenta | Wymagane do identyfikacji kontrolera DSE | |
769 | 3 | 1 | Numer modelu | ||
770 | 3 | 2 | Numer seryjny | ||
772 | 3 | 4 | Tryb sterowania | ||
1024 | 4 | 0 | Ciśnienie oleju | kPa | |
1025 | 4 | 1 | Temperatura chłodziwa | °C | |
1026 | 4 | 2 | Temperatura oleju | °C | |
1027 | 4 | 3 | Poziom paliwa | % | |
1029 | 4 | 5 | Napięcie akumulatora silnikowego | V | |
1030 | 4 | 6 | Prędkość obrotowa silnika | obr./min. | Wymagane do prawidłowego działania ekosystemu Victron |
1031 | 4 | 7 | Częstotliwość generatora | Hz | |
1032 | 4 | 8 | Napięcie generatora L1-N | V | |
1034 | 4 | 10 | Napięcie generatora L2-N | V | |
1036 | 4 | 12 | Napięcie generatora L3-N | V | |
1044 | 4 | 20 | Natężenie prądu generatora L1 | A | |
1046 | 4 | 22 | Natężenie prądu generatora L2 | A | |
1048 | 4 | 24 | Natężenie prądu generatora L3 | A | |
1052 | 4 | 28 | Moc generatora L1 w watach | W | |
1054 | 4 | 30 | Moc generatora L2 w watach | W | |
1056 | 4 | 32 | Moc generatora L3 w watach | W | |
1536 | 6 | 0 | Całkowita moc generatora w watach | W | |
1558 | 6 | 22 | Wartość % pełnej mocy generatora | % | |
1798 | 7 | 6 | Czas pracy silnika | Sekundy | |
1800 | 7 | 8 | Kilowatogodziny generatora | kWh | |
1808 | 7 | 16 | Ilość uruchomień | ||
Od 2048 | 8 | Warunki alarmowe | |||
4096 do 4103 | 16 | Rejestry kontrolne | |||
Od 39424 | 154 | Warunki alarmowe |
