3. Montaż

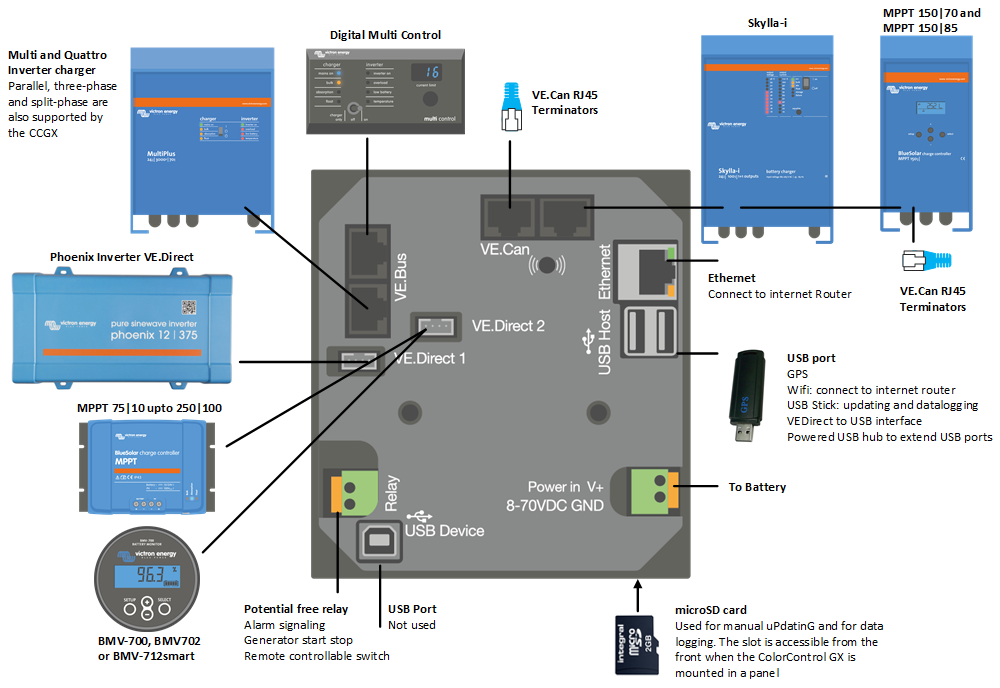

3.1. Przegląd połączeń Color Control GX
3.2. Opcje montażu i akcesoria
Dostępne są następujące opcje montażu i akcesoria:
3.3. Zasilanie Color Control GX
Urządzenie jest zasilane za pomocą złącza Power in V+. Akceptuje ono napięcie od 8 do 70 VDC. Żadne inne złącze (np. sieciowe) nie zapewni zasilania urządzenia. Wchodzący w skład kompletu kabel zasilający DC wyposażony jest we wbudowany bezpiecznik 3,15 A.
W sytuacji, gdy CCGX użyty jest w instalacji z VE.Bus BMS, Power in V+ w CCGX należy podłączyć do zacisku oznaczonego jako 'Load disconnect' na VE.Bus BMS. Obydwa minusowe przewody podłącz do minusowego bieguna wspólnego akumulatora.
Uwaga na temat zasilania z gniazda wyjściowego AC inwertera VE.Bus, urządzenia Multi lub Quattro:
W przypadku zasilania CCGX z zasilacza sieciowego podłączonego do gniazda wyjściowego AC dowolnego produktu VE.Bus (inwertera, urządzenia Multi lub Quattro), po wyłączeniu zasilania produktów VE.Bus z dowolnego powodu (po wystąpieniu błędu działania lub podczas rozruchu awaryjnego) wystąpi blokada. Urządzenia VE.Bus nie uruchomią się, dopóki CCGX nie ma zasilania …lecz CCGX nie uruchomi się, dopóki nie będzie zasilania. Te blokadę można obejść, odłączając na chwilę przewód CCGX VE.Bus, po czym urządzenia VE.Bus niezwłocznie zaczną się uruchamiać.
Można też zmodyfikować okablowanie RJ45. Więcej informacji na ten temat można znaleźć w rozdziale Często zadawane pytania P20 .
Należy pamiętać, że zarówno z powyższą modyfikacją, jak i bez niej, zasilanie urządzeń monitorujących z wyjścia AC falownika/ładowarki (oczywiście) ma tę wadę, że całe monitorowanie zostaje wyłączone w chwili pojawienia się usterki powodującej wyłączenie falownika/ładowarki. Mogą to być przeciążenie falownika, wysoka temperatura lub niskie napięcie akumulatora. Dlatego zaleca się zasilanie urządzenia GX z akumulatora.
Izolacja
Wobec faktu, że urządzenie CCGX podłączone jest do wielu różnych produktów, należy zadbać o odpowiednią izolację zapobiegającą powstawaniu pętli uziemienia. W 99 % instalacji nie będzie to stanowiło problemu.
Gniazda VE.Bus są izolowane
Gniazda VE.Direct są izolowane
Gniazda VE.Can są izolowane
Gniazda USB nie są izolowane. Podłączenie klucza sprzętowego WiFi lub GPS nie spowoduje problemu, ponieważ nie są one podłączone do innego źródła zasilania. Mimo że po zamontowaniu oddzielnie zasilanego koncentratora USB wystąpi pętla uziemienia, podczas szeroko zakrojonych testów nie stwierdziliśmy, aby powodowało to jakiekolwiek problemy.
Gniazdo Ethernet jest izolowane, z wyjątkiem ekranu: w sieci Ethernet należy stosować nieekranowane kable UTP.
Zwiększenie ilości gniazd USB za pomocą koncentratora USB z własnym zasilaniem
Chociaż ilość gniazd USB można zwiększyć za pomocą koncentratora, istnieje limit mocy, jaką może zapewnić wyjściowe gniazdo USB. Zwiększając ilość gniazd USB zalecamy korzystanie z zasilanych koncentratorów USB. Należy używać koncentratorów USB dobrej jakości, dzięki czemu zminimalizuje się ryzyko wystąpienia problemów. W ofercie firmy Victron znajduje się również adapter VE.Direct na USB, którego można użyć do zwiększenia liczby urządzeń VE.Direct podłączanych do instalacji; w tym dokumencie podano informacje na temat limitu liczby urządzeń, które można podłączyć do różnych urządzeń GX.
3.3.1. Zatrzaskowe tłumiki ferrytowe zapewniające zgodność z EMI klasy B
Celem zredukowania emisji promieniowania elektromagnetycznego zgodnie z klasą B EMI, na każdy kabel połączeniowy należy nałożyć wchodzące w skład kompletu zaciskowe tłumiki ferrytowe, możliwie najbliżej urządzenia Color Control.
HQ1700 i nowsze

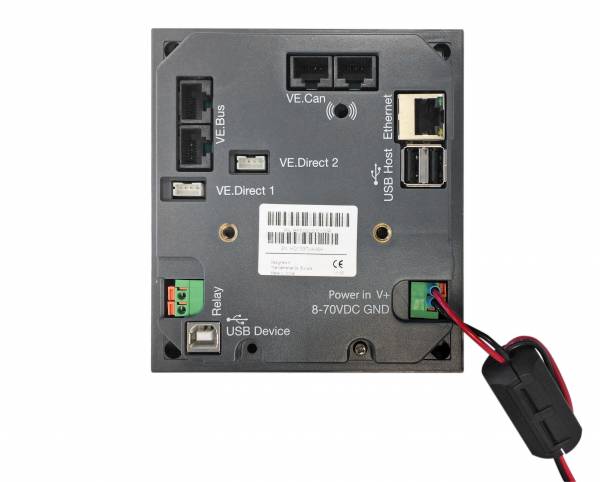

W przypadku numerów seryjnych HQ1700 i nowszych, zaciskowy tłumik ferrytowy (dostarczony z urządzeniem) należy założyć na przewody zasilające w następujący sposób:
 |
HQ1654 i starsze

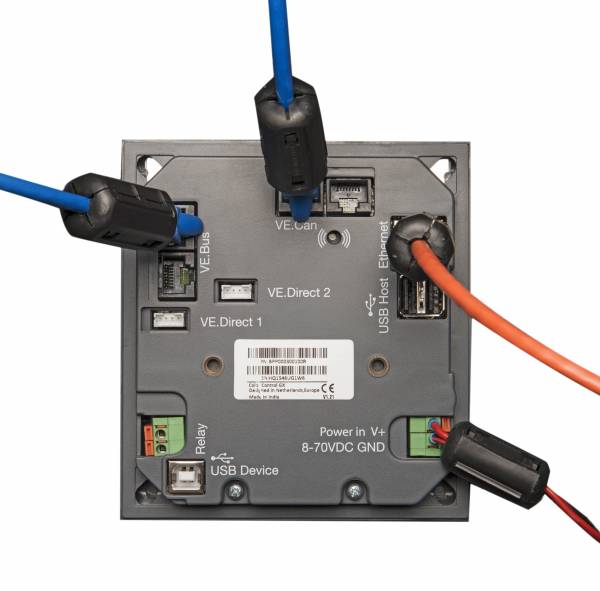

W przypadku urządzeń o numerach seryjnych HQ1654 i wcześniejszych, zaciskowe tłumiki ferrytowe należy założyć w następujący sposób:
 |
3.4. Połączenia przekaźników
Color Control GX Wyposażony jest w funkcję bezpotencjałowego przekaźnika Rozwiernego (NO). Funkcję przekaźnika można ustawić w menu GX, Ustawienia → Przekaźnik → Funkcja.
Oprócz ręcznego i zależnego od temperatury wyzwalania, może być również używany jako przekaźnik alarmowy, przekaźnik włączania/wyłączania generatora lub przekaźnik pompy zbiornika.
 |
Jeśli funkcja przekaźnika jest skonfigurowana jako przekaźnik alarmowy, korzystając z dodatkowego menu można odwrócić polaryzację przekaźnika. Ustawienie domyślne to Przekaźnik rozwierny. Należy pamiętać, że zmiana polaryzacji na Zwierny spowoduje nieco większy pobór prądu przez urządzenie GX.
 |  |
