4. Podłączenie urządzeń Victron
4.1. Urządzenia Multi/Quattro/Inwerter VE.Bus
Celem zachowania zwięzłości tego dokumentu, wszystkie urządzenia Multi, Quattro i inwertery będziemy nazywać urządzeniami VE.Bus.
Najstarsza wersja urządzeń VE.Bus, którą można podłączyć za pomocą Urządzeń: CCGX to 19xx111, gdzie pierwsze 2 cyfry oznaczają mikroprocesor, a ostatnie 3 cyfry oznaczają wersję oprogramowania sprzętowego VE.Bus.
Mikroprocesor urządzenia VE.Bus | Obsługa urządzeń GX |
---|---|
18xxxxxx | Nie |
19xx111 | Tak |
20xx111 | Tak |
26xxxxx | Tak |
27xxxxx | Tak |
Należy pamiętać, że w przypadku urządzeń Multi, Quattro i EasySolars nie jest możliwe użycie funkcji zdalnego włączania/wyłączania (przepust na płytce drukowanej VE.Bus) w połączeniu z CCGX. Pomiędzy lewym a środkowym zaciskiem powinien znajdować się przewód, tak jak jest fabrycznie. W sytuacji, gdy wymagany jest przewodowy przełącznik wyłączający system, zamiast tego należy użyć Asystenta wyłącznika bezpieczeństwa.
To ograniczenie nie dotyczy kolejnej generacji inwerterów/ładowarek VE.Bus: w przypadku korzystania z MultiPlus-II, Quattro-II lub EasySolar-II, złącze zdalnego włączania/wyłączania *może* być używane w połączeniu z Color Control GX.
Ostrzeżenie
Podłączając dowolne urządzenie VE.Bus należy zachować szczególną ostrożność, aby nie pomylić gniazd VE.Bus urządzenia GX z gniazdem Ethernet lub VE.Can/BMS-Can!
Pojedyncze urządzenia VE.Bus
Podłączając pojedyncze urządzenie VE.Bus należy je podłączyć do jednego z gniazd VE.Bus na tylnej ściance CCGX. Obydwa gniazda są identyczne, użyj jednego z nich. Użyj standardowego kabla UTP RJ45, sprawdź w naszym cenniku.
Równoległe, dzielone i trójfazowe instalacje VE.Bus
Celem połączenia kilku urządzeń VE.Bus skonfigurowanych jako system równoległy, dwufazowy lub trójfazowy, pierwsze lub ostatnie urządzenie VE.Bus w łańcuchu należy podłączyć do jednego z gniazd VE.Bus na tylnej ściance CCGX. Użyj standardowego kabla UTP RJ45, sprawdź w naszym cenniku.
Układy składające się z pięciu lub większej ilości urządzeń VE.Bus, podłączonych do CCGX o numerze seryjnym HQ1628 lub wcześniejszym, wymagają klucza sprzętowego CCGX dla dużych systemów VE.Bus (numer produktu: BPP900300100).
Instalacje VE.Bus z akumulatorami litowymi i VE.Bus BMS
Poniższe informacje dotyczą wyłącznie VE.Bus BMS v1, którego nie należy mylić z jego następcą VE.Bus BMS V2.
CCGX podłącz do gniazda oznaczonego „MultiPlus/Quattro” lub do jednego z urządzeń Multi/Quattro w układzie. Nie podłączaj go do gniazda Panelu Zdalnego w VE.Bus BMS.
Należy pamiętać, że nie będzie możliwe sterowanie przełącznikiem Wł./Wył./Tylko ładowarka. Gdy używany jest VE.Bus BMS, ta opcja zostaje automatycznie wyłączona w menu CCGX. Jedynym sposobem sterowania Multi lub Quattro w połączeniu z VE.Bus BMS jest uzupełnienie układu o Digital Multi Control. Ustawienie ograniczenia prądu wejściowego jest możliwe w instalacjach z VE.Bus BMS.
Możliwe jest połączenie MultiPlus/Quattro z VE.Bus BMS i Digital Multi Control. Wystarczy podłączyć Digital Multi Control do gniazda RJ-45 na Panelu Zdalnym oznaczonym jako VE.Bus BMS.
Celem umożliwienia automatycznego wyłączenia CCGX w przypadku niskiego poziomu naładowania akumulatora, urządzenie CCGX musi być zasilane przez VE.Bus BMS: podłącz Power in V+ w CCGX do Load disconnect w VE.Bus BMS. A obydwa minusowe przewody podłącz do minusowego bieguna wspólnego akumulatora.
Łączenie CCGX z Digital Multi Control
Do systemu VE.Bus można podłączyć zarówno CCGX, jak i cyfrowy sterownik wielofunkcyjny Digital Multi Control. Po podłączeniu CCGX nie będzie możliwości włączania, wyłączania ani ustawiania urządzenia w trybie Tylko ładowanie. To samo dotyczy limitu prądu wejściowego: jeśli w systemie znajduje się Digital Multi Control, limit prądu wejściowego ustawiony na tym panelu sterowania będzie ustawieniem głównym i jego zmiana na CCGX nie będzie możliwa.
Łączenie kilku układów VE.Bus w jeden CCGX
Do gniazd VE.Bus na tylnej ściance CCGX można podłączyć tylko jeden układ VE.Bus. Profesjonalnym sposobem monitorowania większej liczby systemów jest dodanie drugiego CCGX
W razie potrzeby podłączenia kilku układów do tego samego urządzenia CCGX, należy użyć MK3-USB. Funkcjonalność ulegnie ograniczeniu:
Do generowania danych na stronach Przeglądu używany jest wyłącznie układ podłączony do wbudowanych gniazd VE.Bus.
Wszystkie podłączone układy będą widoczne na Liście urządzeń.
Wszystkie podłączone układy zostaną uwzględnione w obliczeniach zużycia i dystrybucji energii (wykresy kWh na VRM).
W uruchamianiu/zatrzymywaniu Generatora bierze udział wyłącznie układ podłączony do wbudowanych portów VE.Bus.
Tylko urządzenie Multi/Quattro (które może być pojedynczym urządzeniem lub kilkoma urządzeniami skonfigurowanymi do pracy trójfazowej, rozdzielonej lub równoległej) podłączone do portu VE.Bus będzie sterowane za pośrednictwem DVCC. Dodatkowe układy, podłączone do urządzenia GX za pomocą MK3-USB, nie są kontrolowane przez DVCC, i będą się ładować i rozładowywać zgodnie z konfiguracją dokonaną w tych urządzeniach.
CCGX nie będzie już wysyłać właściwych danych do VRM. Informacje z obu układów wysyła do VRM urządzenie Venus GX, dlatego w przypadku takich układów lepiej jest używać Venus GX.
W przypadku układu ESS, w mechanizmach ESS wykorzystywany jest wyłącznie układ podłączony do wbudowanych portów VE.Bus. Drugie z nich jest tylko widoczne na Liście urządzeń.
Alternatywnie można zastosować interfejs VE.Bus do VE.Can (ASS030520105). Dodaj po jednym dla każdego dodatkowego układu. Nie mniej, odradzamy takie rozwiązanie; ten interfejs jest produktem przestarzałym. Sieć VE.Can musi być podłączona do zacisków i zasilana. Informacje na temat zasilania sieci VE.Can podano w odpowiedzi na pytanie 17 w naszym dokumencie poświęconym transmisji danych.
Dodatkowe funkcje zapewniane przez urządzenie GX urządzeniom VE.Bus
Urządzenie GX podłączone do internetu umożliwia zdalną konfigurację za pośrednictwem portalu VRM. Więcej informacji, wymagania systemowe i szczegółowe kroki umożliwiające uzyskanie dostępu do tej funkcji podano w instrukcji Remote VE.Configure.
Urządzenie GX podłączone do Internetu umożliwia także zdalną aktualizację oprogramowania sprzętowego produktów VE.Bus. Szczegółowe informacje podano w instrukcji Zdalnej aktualizacji oprogramowania sprzętowego VE.Bus.
4.2. Monitorowanie obciążenia AC
Do pomiaru prądu przemiennego można użyć mierników energii wszystkich typów. Robi się to w menu Ustawienia → Liczniki energii → [Twój_licznik_energii] → Rola, w którym dokonuje się wyboru pomiędzy Siecią, Inwerterem fotowoltaicznym, Generatorem i Licznikiem prądu przemiennego. Po wybraniu licznika prądu przemiennego odbiornik energii pojawi się na Liście urządzeń i na VRM w zaawansowanych widżetach.
Uwaga
Należy pamiętać, że wyniki pomiaru obciążenia nie są wykorzystywane w żadnych obliczeniach, a jedynie do monitorowania.
4.3. Monitory akumulatorów, MPPT i ładowarki Smart IP43 z gniazdem VE.Direct
Bezpośrednie połączenie za pomocą kabla VE.Direct jest ograniczone liczbą gniazd VE.Direct w urządzeniu (patrz Przegląd połączeń). Dostępne są dwa typy kabli VE.Direct:
Proste kable VE.Direct, ASS030530xxx
Kable VE.Direct ze złączem kątowym na jednym końcu. Zaprojektowano je z myślą o zminimalizowaniu wymaganej głębokości za panelem, ASS030531xxx
Maksymalna długość kabli VE.Direct wynosi 10 metrów. Nie ma możliwości ich przedłużenia. W razie konieczności użycia dłuższych kabli należy zastosować interfejs VE.Direct na USB z aktywnym przedłużaczem USB.
Istnieje również możliwość zastosowania interfejsu VE.Direct na VE.Can, ale należy pamiętać, że działa to tylko w przypadku BMV-700 i BMV-702. Nie działa w przypadku ładowarek słonecznych BMV-712, MPPT i inwerterów z gniazdem VE.Direct. W kolejnym akapicie podano więcej informacji na temat interfejsu VE.Can.
Sposób podłączenia do Color Control GX większej liczby urządzeń VE.Direct, niż ilość gniazd VE.Direct
Przede wszystkim należy pamiętać, że maksymalna liczba urządzeń VE.Direct, które można podłączyć, jest zależna od urządzenia GX i ograniczona mocą procesora. W przypadku bardzo złożonych systemów, w których połączono kilka falowników fotowoltaicznych prądu przemiennego lub zsynchronizowanych ładowarek z falownikiem, tę ilość można również zredukować. Zatem w projekcie zawsze należy pozostawić trochę dodatkowej przestrzeni Sposób ich podłączenia, czy to poprzez VE.Direct, poprzez USB czy koncentrator USB, nie zmienia tego maksimum. Maksymalny limit dla wszystkich urządzeń GX podano w ofercie produktów Victron GX.
W przypadku CCGX limit wynosi 5.
Opcje umożliwiające podłączenie większej liczby urządzeń VE.Direct w stosunku do dostępnych gniazd VE.Direct:
Skorzystaj z interfejsu VE.Direct na USB. CCGX wyposażony jest we wbudowane gniazda USB. W razie konieczności użycia dodatkowych gniazd USB należy użyć koncentratora USB.
(Tylko!) BMV-700 i BMV-702 można także podłączyć za pomocą interfejsu VE.Direct na VE.Can (przestarzałe). Należy pamiętać, że BMV-712, MPPT i inwertery VE.Direct nie mogą być podłączone za pomocą tego interfejsu magistrali CAN, ponieważ nie tłumaczy to ich danych na komunikaty magistrali CAN. Korzystając z interfejsu VE.Direct na VE.Can, sieć VE.Can musi być podłączona do końcowych zacisków i zasilana. Informacje na temat zasilania sieci VE.Can podano w odpowiedzi na pytanie 17 w naszym dokumencie poświęconym transmisji danych. Na koniec należy pamiętać, że ten interfejs magistrali CAN jest przestarzały.
Uwagi dotyczące starszych MPPT VE.Direct
MPPT 70/15 musi być wyprodukowany w roku/tygodniu 1308 lub później. Wcześniejsze modele 70/15 nie są kompatybilne z CCGX, i niestety aktualizacja oprogramowania MPPT nie pomoże. Rok/tydzień produkcji danego modelu podano w numerze seryjnym na etykiecie umieszczonej na tylnej ściance urządzenia. Na przykład numer HQ1309DER4F oznacza rok 2013, tydzień 09.
4.3.1. Tryb monitorowania obciążenia DC
Jeśli do monitorowania poszczególnych obwodów prądu stałego zechcesz użyć SmartShunt lub BMV-712 zamiast monitora akumulatora całego systemu, w aplikacji VictronConnect możesz zmienić ustawienie trybu monitorowania z Monitor akumulatora na Licznik energii prądu stałego.
Jeśli wybrano miernik prądu stałego, można wybrać następujące typy (również w VictronConnect):
Ładowarka słoneczna, ładowarka wiatrowa, generator wałowy, alternator, ogniwo paliwowe, generator wodny, ładowarka DC-DC, ładowarka AC, źródło ogólne, obciążenie ogólne, napęd elektryczny, lodówka, pompa wodna, pompa zęzowa, system prądu stałego, inwerter, podgrzewacz wody
Po podłączeniu do Color Control GX, typ, natężenie i moc obciążenia DC są wyświetlane w interfejsach użytkownika i dostępne w portalu VRM.
Po skonfigurowaniu jako typ „System DC” CCGX nie ogranicza się tylko do rejestracji i wizualizacji:
Moc pokazana w skrzynce systemu DC jest sumą mocy zgłaszanej przez wszystkie skonfigurowane w ten sposób urządzenia SmartShunt. Dopuszcza się użycie kilku liczników, co jest przydatne w przypadku, przykładowo, katamaranu, dzięki czemu można mierzyć systemy DC na lewym i prawym kadłubie.
Prąd instalacji prądu stałego jest kompensowany po ustawieniu limitów prądu ładowania DVCC dla ładowarek Multi, Quattro i Solar Charger. Na przykład, gdy mierzone jest obciążenie 50 A, a CCL akumulatora wynosi 25 A, limit dla ładowarek Multi i Solar wynosi 75 A. Ulepszenie systemów ze znacznymi obciążeniami prądu stałego, takich jak jachty, autokary i pojazdy kempingowe.
Uwagi i ograniczenia:
Ta funkcja jest dostępna dla urządzeń SmartShunt i BMV-712. Nie dotyczy to BMV-700 i BMV-702.
Ustawianie trybu miernika odbywa się za pomocą VictronConnect w samym BMV/SmartShunt. Szczegółowe informacje podano w instrukcji urządzenia BMV-712 lub SmartShunt na stronie produktu Battery Monitor.
Funkcja wyjścia NMEA 2000 nie obsługuje tych nowych typów, na przykład w przypadku używania SmartShunt do pomiaru mocy wyjściowej alternatora dane te nie są udostępniane w NMEA 2000.
4.4. Urządzenia VE.Can
Do podłączenia urządzenia z gniazdem VE.Can należy użyć standardowego kabla RJ45 UTP (dostępnego ze złączami prostymi i kolankowymi).
Nie zapomnij zakończyć sieci VE.Can na obu końcach za pomocą terminatora VE.Can. Do każdego urządzenia VE.Can dołączona jest torba z dwoma terminatorami. Można je również nabyć osobno.
Pozostałe uwagi:
Działanie CCGX wymaga zainstalowania w MPPT 150/70 oprogramowania sprzętowego w wersji 2.00 lub nowszej.
Z CCGX można połączyć panel sterowania Skylla-i.
Z CCGX można połączyć panel sterowania Ion.
Wszystkie urządzenia VE.Can zasilają sieć VE.Can, więc w takich okolicznościach oddzielne zasilanie sieci VE.Can nie jest konieczne. Konwertery protokołów, na przykład interfejs VE.Bus na VE.Can i interfejs BMV na VE.Can, nie zasilają sieci VE.Can.
Poniższe urządzenia VE.Can obsługują również VictronConnect-Remote (VC-R) – konfiguracja i monitorowanie za pośrednictwem VRM. Więcej informacji podano w instrukcji obsługi VictronConnect.
Urządzenie VE.Can | VC-R | Uwagi |
---|---|---|
Lynx Shunt VE.Can | Tak | - |
Lynx Smart BMS | Tak | - |
Inwerter RS, Multi RS i MPPT RS | Tak | Mają także VE.Direct, ale muszą być podłączone przez VE.Can dla VC-R |
Urządzenia Blue/Smart Solar VE.Can MPPT [1] | Tak | Modele Tr i MC4 |
Skylla-i i Skylla-IP44/-IP65 | Tak | Wymaga oprogramowania sprzętowego w wersji 1.11. |
[1] Wszystkie ładowarki słoneczne VE.Can, z wyjątkiem bardzo starych (duża prostokątna obudowa z wyświetlaczem) BlueSolar MPPT VE.Can 150/70 i 150/85 |
4.5. Interfejsy VE.Can
Color Control GX posiada jeden interfejs VE.Can, który nie jest elektrycznie izolowany.
VE.Can jest przeznaczony do użytku z produktami VE.Can firmy Victron (i kompatybilnymi z urządzeniami Victron), np. MPPT VE.Can, Skylla-IP65, Lynx Shunt VE.Can i Lynx Smart BMS. Można połączyć ze sobą urządzenia VE.Can 250 kbit/s w szereg wzdłuż tej magistrali. Należy go zakończyć na obu końcach wchodzącymi w skład kompletu terminatorami VE.Can.
Można przestawić port VE.Can z 250 kbit/s na 500 kbit/s (lub jedną z kilku innych prędkości magistrali CAN-bus lub profili dla innych zastosowań magistrali CAN-bus) na liście urządzeń konsoli zdalnej → Ustawienia → Usługi → Port VE.Can 1/2 → Profil magistrali CAN.
Domyślnie; VE.Can jest ustawiony na 250 kbit/s, a BMS-Can (jeśli jest obecny) na 500 kbit/s.
Producenci innych typów akumulatorów i BMS mogą deklarować, że są one zgodne z BMS-Can lub VE.Can. Jeśli jednak nie znajdują się w wykazie akumulatorów kompatybilnych, oznacza to, że nie zostały one przetestowane i zatwierdzone przez firmę Victron.
Dodatkowym elementem możliwego zamieszania jest to, że na rynku dostępne są pewne produkty BMS, które wykorzystują profil CAN-bus-BMS przy szybkości 250 kbit/s. Takie urządzenia BMS można podłączyć tylko do portu VE.Can, przy czym należy je również odpowiednio skonfigurować (VE.Can i CAN-bus BMS (250 kbit/s)) w menu usług portu VE.Can. Można ich używać w tym samym układzie łańcuchowym, co inne urządzenia Victron VE.Can.
4.6. Inwerter RS, Multi RS i MPPT RS
Inwerter RS, Inwerter RS Solar i Multi RS mają interfejsy VE.Direct i VE.Can. W przypadku tych konkretnych produktów możliwe jest podłączenie urządzenia GX wyłącznie poprzez interfejs VE.Can. Nie ma możliwości podłączenia urządzenia GX poprzez interfejs VE.Direct.
Interfejs VE.Direct w tych konkretnych produktach służy wyłącznie do podłączenia adaptera VE.Direct na USB w celu programowania.
To ograniczenie nie dotyczy MPPT RS, który można podłączyć do urządzenia GX za pośrednictwem VE.Direct lub VE.Can.
4.7. Seria BMV-600
Podłącz BMV-600 za pomocą kabla VE.Direct na BMV-60xS. (ASS0305322xx).
4.8. Skrzynka połączeniowa DC
Podłącz moduł DC Link Box za pomocą wchodzącego w skład wyposażenia kabla RJ12. Następnie podłącz BMV-700 do CCGX.
4.9. Adapter czujnika rezystancyjnego zbiornika VE.Can
Szczegółowe informacje na temat adaptera podano na stronie produktu adaptera czujnika rezystancyjnego zbiornika VE.Can.
Do podłączenia urządzenia z gniazdem VE.Can należy użyć standardowego kabla RJ45 UTP
Należy pamiętać o zakończeniu sieci VE.Can na obu końcach za pomocą terminatora VE.Can. Do każdego urządzenia VE.Can dołączona jest torba z dwoma terminatorami. Można je również nabyć osobno (ASS030700000). (Dostępne ze złączami prostymi lub kolankowymi).
Magistrala CAN musi być zasilana, więcej informacji podano w rozdziale Zasilanie w instrukcji Adaptera czujnika zbiornika.
4.10. Podłączanie zbiornika GX Tank 140
GX Tank 140 jest uzupełnieniem naszej gamy urządzeń monitorujących system GX.
Dokonuje odczytów z nawet czterech czujników poziomu w zbiorniku.

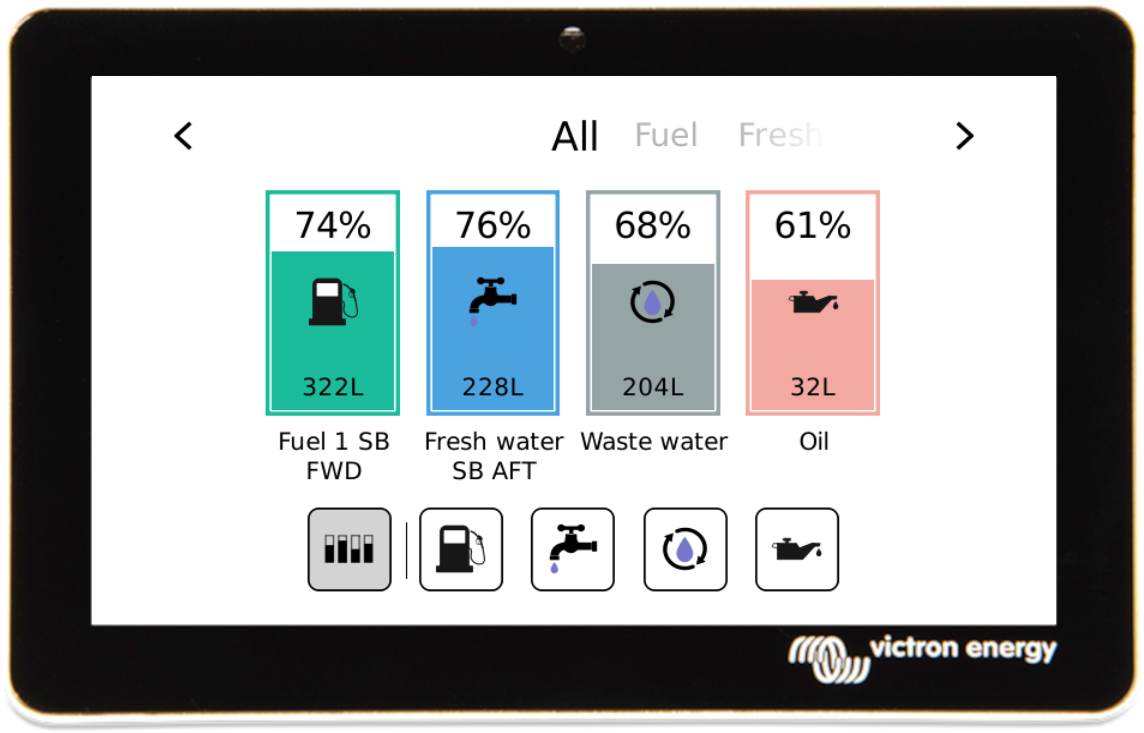

Poziomy w zbiornikach można odczytać lokalnie w systemie, jak również zdalnie za pośrednictwem naszego Portalu VRM.
GX Tank 140 jest kompatybilny z nadajnikami prądu (4 do 20 mA) i nadajnikami napięcia (0 do 10 V). Połączenie z urządzeniem GX odbywa się poprzez USB, w ten sam sposób zasilany jest również GX Tank: nie są wymagane żadne dodatkowe przewody zasilające.
Aby maksymalnie uprościć okablowanie czujnika zbiornika, dwa z czterech wejść zapewniają zasilanie 24 V dla nadajnika. Korzystanie z pozostałych dwóch kanałów wymaga zewnętrznego zasilacza, a to ułatwia gniazdo zasilania wraz z wyjściami z bezpiecznikami.
Górne i dolne limity są konfigurowalne, co pozwala na użycie nadajników dostarczających tylko część skali, na przykład od 0 do 5 V.
W przypadku zastosowań morskich urządzenie GX może przesyłać informacje o poziomach w zbiornikach w sieci NMEA 2000 w celu ich odczytania przez inne wyświetlacze, np. MFD.
Na stronie produktu GX Tank 140 podano odnośniki do pełnej dokumentacji tego urządzenia.
4.11. Licznik energii Victron VM-3P75CT
Licznik energii Victron VM-3P75CT to standardowe urządzenie do pomiaru mocy i energii w instalacjach jedno- i trójfazowych, na przykład w skrzynce rozdzielczej lub do pomiaru mocy wyjściowej falownika fotowoltaicznego, zespołu prądotwórczego prądu przemiennego lub mocy wyjściowej inwertera i inwertera/ładowarki. Licznik energii oblicza wartości mocy każdej fazy i z dużą szybkością transmituje je przez VE.Can lub Ethernet.
Posiada wbudowane porty Ethernet i VE.Can do podłączenia do urządzenia GX, a przekładniki prądowe z dzielonym rdzeniem umożliwiają łatwą i szybką instalację bez modyfikacji istniejącego okablowania. Jego dane są wyświetlane na urządzeniu GX, np. Cerbo GX lub Ekrano GX, a także w VictronConnect i naszym portalu VRM.
Skonfiguruj VM-3P75CT zgodnie z opisem w instrukcji licznika energii. Robiąc to, sprawdź, czy licznik energii jest podłączony do tej samej sieci lokalnej, co urządzenie GX.
Jeśli licznik energii łączy się z urządzeniem GX poprzez VE.Can, poniższe działania kroki nie są konieczne; to jest urządzenie plug-and-play. Jeżeli licznik energii jest podłączony poprzez Ethernet, po pierwszej instalacji należy go aktywować:
W menu urządzenia GX przejdź do Ustawienia → Urządzenia Modbus TCP/UDP → Wykryte urządzenia i włącz wykryty licznik energii; przy pierwszej instalacji i uruchomieniu jest domyślnie wyłączony. | |
VM-3P75CT staje się wówczas widoczny na liście urządzeń i można go stamtąd monitorować. Więcej informacji podano w instrukcji licznika energii. |
4.12. EV Charging Station
Stacja ładowania EV i Stacja ładowania EV NS z możliwością ładowania trójfazowego i jednofazowego bezproblemowo integrują się ze środowiskiem Victron dzięki połączeniu urządzenia GX przez WiFi zapewniając łatwą obsługę i sterowanie przez Bluetooth i aplikację VictronConnect.
Skonfiguruj EVCS zgodnie z opisem w instrukcji obsługi Stacji ładowania EV. Robiąc to należy sprawdzić, czy, że po pierwsze, komunikacja z urządzeniem GX jest włączona, a po drugie, stacja ładowania EV jest podłączona do tej samej sieci lokalnej, co urządzenie GX.
Następnie w urządzeniu GX należy aktywować Modbus TCP i wykryte urządzenie:
W menu urządzenia GX przejdź do Ustawienia → Usługi → Modbus TCP i włącz Modbus TCP. | |
Następnie przejdź do Ustawienia → Urządzenia Modbus TCP/UDP → Wykryte urządzenia, aby włączyć wykryty EVCS. Należy pamiętać, że stacje ładowania EV, które były podłączone do urządzenia GX przed aktualizacją oprogramowania sprzętowego urządzenia GX do wersji 3.12, zostaną aktywowane automatycznie. Nowo dodane urządzenia należy jednak aktywować ręcznie korzystając z tego menu. | |
EVCS staje się wówczas widoczny na liście urządzeń i można go stamtąd monitorować. Więcej informacji podano w instrukcji EVCS. |
