8. Konfiguracja
8.1. Struktura menu i parametry konfigurowalne
Po zakończeniu instalacji i skonfigurowaniu połączenia internetowego (jeśli jest to wymagane), przewiń menu od góry do dołu, i skonfiguruj CCGX:
Element | Wartość domyślna | Opis |
---|---|---|
Informacje ogólne | ||
Poziom dostępu | Użytkownik i instalator | Ustaw tę opcję na „Użytkownik”, aby zapobiec przypadkowym i niechcianym zmianom w konfiguracji. Instalator ma dodatkowe uprawnienia i po zmianie ustawień z domyślnych musi podać hasło. Hasło można uzyskać u sprzedawcy. |
Zdalne wsparcie | Nie | Nie / Tak — włącz tę opcję, aby umożliwić technikom firmy Victron dostęp do systemu w przypadku wystąpienia problemu. |
Uruchomić ponowne? | Ponowne uruchomienie urządzenia GX | |
Alarm akustyczny | Tak | W razie uruchomienia alarmu w CCGX lub podłączonym produkcie, CCGX wyemituje sygnał dźwiękowy, chyba że tę opcję ustawiono jako „Wyłączoną”. |
Tryb demonstracyjny | Wyłączone | Umożliwia klientom zapoznanie się funkcjami urządzenia i instalacji. Ten tryb symulacji pozwoli na lepsze zrozumienie bez (jeszcze) zmiany jakichkolwiek ustawień. Należy pamiętać, że spowoduje to dodanie symulowanych urządzeń do instalacji VRM. Dostępne są wersje demonstracyjne ESS, łodzi i samochodów kempingowych. |
Oprogramowanie sprzętowe - Zapoznaj się z pełnym opisem funkcji | ||
Wersja oprogramowania sprzętowego | x.xx | Wyświetla aktualnie zainstalowaną wersję oprogramowania sprzętowego. |
Data/godzina kompilacji | xxx | Wyświetla numer kompilacji. |
UwagaPamiętaj, że w przypadku większości aplikacji systemowych zalecamy wyłączenie automatycznych aktualizacji, podobnie jak domyślnych ustawień fabrycznych. Zamiast tego zaktualizuj system w dogodnym momencie; gdy obecna jest obsługa, a pracownicy są w stanie przywrócić wcześniejsze ustawienia i/lub rozwiązać ewentualny problem. | ||
Aktualizacje internetowe: Automatyczna aktualizacja | Tylko sprawdzaj | Po włączeniu tej opcji urządzenie GX sprawdzi na serwerze, czy dostępna jest nowa wersja. Tę opcję można wyłączyć lub ustawić automatyczną aktualizację |
Aktualizacje internetowe: Aktualizuj kanał | Najnowsze wydanie | Użyj ustawienia domyślnego, chyba że chcesz mieć dostęp do wersji testowych. Systemy użytkownika końcowego z pewnością powinny być ustawione na „Najnowszą wersję”. |
Aktualizacje internetowe: Typ obrazu | Normalny | Wybór pomiędzy obrazem Normalnym i Dużym. Duży obraz dodaje do obrazu funkcjonalność Node-RED i Signal K-Server. |
Aktualizacje internetowe: Sprawdź aktualizacje | Naciśnij, aby sprawdzić | Kliknij lub naciśnij spację, aby sprawdzić, czy dostępna jest nowa aktualizacja oprogramowania sprzętowego. |
Zainstaluj oprogramowanie sprzętowe z SD/USB | Użyj tego menu, aby zainstalować nową wersję z karty microSD lub pamięci USB. Włóż kartę lub pendrive zawierającą plik .swu nowego oprogramowania sprzętowego. | |
Przechowywane kopie zapasowe oprogramowania sprzętowego | Dzięki tej funkcji możesz wrócić do wcześniej zainstalowanej wersji oprogramowania. | |
Data i godzina | ||
Data/godzina UTC | Automatycznie z internetu | - |
Lokalna data/godzina | Automatycznie z internetu | Po podłączeniu do internetu czas będzie automatycznie synchronizowany niezależnie od tego ustawienia. Przełącz to ustawienie, aby ręcznie wprowadzić godzinę, gdy nie ma połączenia z internetem. |
Strefa czasowa | Wybierz właściwą strefę czasową. | |
Konsola Zdalna - Zapoznaj się z pełnym opisem funkcji | ||
Wyłącz sprawdzanie hasła | Uwierzytelnianie hasłem nie jest wymagane w celu uzyskania dostępu do Konsoli Zdalnej. | |
Włącz sprawdzanie hasła | Wybierz hasło, aby umożliwić dostęp do Konsoli Zdalnej. | |
Włącz na VRM | Nie | Nie / Tak - włączenie w VRM umożliwi połączenie z CCGX z dowolnego miejsca za pośrednictwem portalu VRM. Patrz również Wykrywanie i suwanie usterek Konsoli Zdalnej na VRM |
Konsola Zdalna na VRM - stan | - | Wyświetla stan połączenia Konsoli Zdalnej VRM: Podłączona, Odłączona, Wyłączona. |
Włącz na LAN | Nie | Nie / Tak - Włączenie umożliwi bezpośrednie połączenie z CCGX poprzez wpisanie jego adresu IP lub pliku Venus.local w przeglądarce internetowej lub w VictronConnect w przypadku połączenia z tą samą siecią. Włącz tę funkcję tylko w zaufanych sieciach. Wyłącz sprawdzanie hasła lub najpierw ustaw hasło. |
Ustawienia systemu | ||
Nazwa systemu | Automatycznie | Wybierz nazwę systemu - ustawienia wstępne lub zdefiniowaną przez użytkownika |
Wejście AC 1 | Generator | Wybierz opcję Niedostępne, Generator, Sieć lub Zasilanie brzegowe. Uwaga: do pełnego skonfigurowania tych opcji wymagana jest dodatkowa konfiguracja. |
Wejście AC 2 | Sieć elektroenergetyczna | Te same możliwości wyboru, co powyżej. |
Monitoruj awarię sieci | Wyłączone | Monitoruje utratę zasilania AC i uruchamia alarm w przypadku wykrycia. Alarm zostanie skasowany po ponownym podłączeniu zasilania AC. |

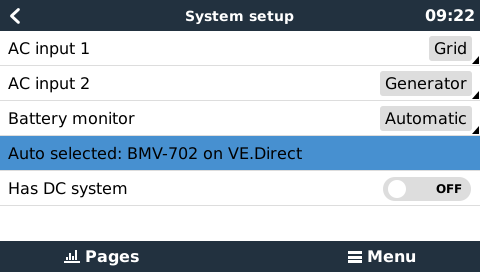

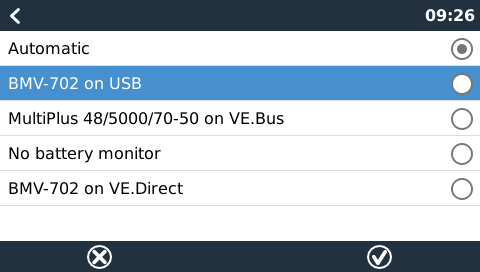

Monitor akumulatorowy | Automatycznie | Wybierz źródło SoC. Ta funkcja jest przydatna, gdy istnieje więcej niż jeden BMV. Opcje: Automatycznie, Brak monitorowania baterii i dostępne źródła monitorowania baterii. Więcej informacji podano w Stan naładowania akumulatora (SoC). |
System Has DC | Wyłączone | Włącz tę opcję dla łodzi, pojazdów i instalacji z odbiornikami DC i ładowarkami – w uzupełnieniu do ładowarek Multi i MPPT. Nie będzie to miało zastosowania w przypadku większości instalacji autonomicznych; a wszelkie rozbieżności pomiędzy prądem stałym mierzonym przez Multi i BMV będą przypisywane „instalacji prądu stałego”. Może to być na przykład zasilanie z alternatora lub wyłączenie zasilania z pompy. Wartość dodatnia oznacza zużycie. Wartość ujemna wskazuje na ładowanie, na przykład przez alternator. Należy pamiętać, że pokazana wartość będzie zawsze wartością przybliżoną i zależy od różnic w częstotliwości próbkowania pomiędzy elementami systemu. |
Pomiary akumulatora | Nie ustawiono | Użyj tego menu, aby określić, jaki pomiar akumulatora będzie widoczny w portalu VRM i aplikacji MFD HTML5. |
Stan systemu | Wł./Wył. | Poniższe parametry są wyłącznie flagami diagnostycznymi. Szczegółowe informacje podano w rozdziale Menu stanu systemu Synchronizuj SoC VE.Bus z akumulatorem Do zwiększenia SoC VE.Bus użyj prądu ładowarki słonecznej Sterowanie napięciem prądu ładowarki słonecznej Sterowanie napięciem prądu ładowarki słonecznej Sterowanie BMSem |
DVCC | Wyłączone | Włączenie DVCC zmienia urządzenie GX z pasywnego monitora w aktywny kontroler. Ustawienie domyślne to Nie, chyba że podłączony jest kompatybilny akumulator zarządzany przez BMS-Can, wówczas ustawienie jest ustawione i zablokowane zgodnie ze specyfikacją producenta. |
Ogranicz prąd ładowania | Wyłączone | Konfigurowalne przez użytkownika ustawienie maksymalnego prądu ładowania w całym systemie w amperach. |
Ogranicz napięcie ładowania akumulatora zarządzanego | Wyłączone | Używaj tej opcji tylko w przypadku akumulatorów 15s Pylontech podczas wstępnego równoważenia. Używanie go do innych celów może mieć niepożądane skutki uboczne. |
SVS - Wspólny czujnik napięcia | Wyłączone | Urządzenie GX automatycznie wybiera najlepszy dostępny pomiar napięcia i udostępnia go innym podłączonym urządzeniom. |
STS – Wspólny czujnik temperatury | Wyłączone | Urządzenie GX wyśle zmierzoną temperaturę akumulatora do systemu inwertera/ładowarki oraz wszystkich podłączonych ładowarek słonecznych. |
Czujnik temperatury | Automatycznie | Wybierz czujnik temperatury, który ma być używany do wspólnego pomiaru temperatury. |
SCS - Wspólny czujnik natężenia prądu | Nie | Przesyła wyniki pomiaru prądu akumulatora dokonanego przez monitor akumulatora podłączony do urządzenia GX do wszystkich podłączonych ładowarek słonecznych. |
Sterowanie BMSem | Automatycznie | Wybierz BMS sterujący akumulatorem. |
Stan SCS | - | Opisuje, czy funkcja SCS jest włączona lub powód jej wyłączenia |
Wyświetlacz i język | ||
Jasność | Ustaw jasność w zakresie od 0 do 100 % | |
Czas, po którym następuje wyłączenie wyświetlacza | - | Ustaw czas-do-wyłączenia w zakresie 10s / 30s - 1m / 10m /30m - lub nigdy |
Pokaż przegląd łodzi i pojazdów kempingowych | Wyłączone | Włącz tę opcję, aby wyświetlić mobilną stronę przeglądu zaprojektowaną dla zastosowań morskich i motoryzacyjnych. Ten przegląd zapewnia bezpośredni dostęp do limitu prądu AC, a także ustawień Włączania/Wyłączania/Tylko ładowarki i sterowania pompą. Pokazuje także nawet cztery poziomy zbiorników. |
Język | angielski | Wybierz pomiędzy angielskim, holenderskim, chińskim, niemieckim, hiszpańskim, francuskim, włoskim, szwedzkim, tureckim, czeskim, duńskim, polskim, rosyjskim i arabskim. |
Jednostki miary | °C | Można wybrać skalę Celsiusza lub Fahrenheita. Należy pamiętać, że to ustawienie nie ma wpływu na jednostkę temperatury w portalu VRM. |
Portal internetowy VRM - Zapoznaj się z pełnym opisem funkcji | ||
Rejestrowanie włączone | Włączone | Włącz lub wyłącz rejestrowanie |
Identyfikator portalu VRM | - | Użyj tej wartości podczas rejestracji urządzenia GX w portalu VRM |
Interwał rejestrowania | 15 minut | Ustaw dowolną wartość z zakresu od 1 minuty do 1 dnia. W systemach z zawodnym połączeniem wybierz dłuższe okresy. Należy pamiętać, że to ustawienie nie wpływa na zgłaszanie problemów i zmian stanu (ładowanie stałoprądowe → absorpcyjne) do portalu VRM. Zdarzenia te inicjują natychmiastową transmisję wszystkich parametrów. |
Użyj bezpiecznego połączenia (HTTPS) | Tak | Szyfruje to komunikację pomiędzy urządzeniem GX a serwerem VRM |
Ostatni kontakt | - | Czas od ostatniego kontaktu z serwerem VRM |
Błąd połączenia | Brak błędu | Wyświetlany, jeśli wystąpił błąd w komunikacji VRM. Tutaj można znaleźć więcej informacji na temat usuwania usterek i błędów VRM. |
Dwukierunkowa komunikacja VRM | Wyłączone | Włącz dla VRM: Remote VEConfigure i VRM: Zdalna aktualizacja oprogramowania sprzętowego |
Uruchom ponownie urządzenie, gdy nie ma kontaktu | Wyłączone | Urządzenie GX zresetuje się, próbując rozwiązać potencjalny problem z siecią, jeśli połączenie internetowe zostanie utracone na ustawiony okres opóźnienia |
Opóźnienie resetowania w przypadku braku kontaktu (gg:mm) | 01:00 | Jak długo urządzenie musi być w trybie offline przed ponownym uruchomieniem |
Umiejscowienie pamięci | Pamięć wewnętrzna | Wyświetla, czy podłączony jest zewnętrzny nośnik pamięci masowej (np. dysk USB lub karta microSD) lub czy używana jest pamięć wewnętrzna |
Wolne miejsce na dysku | - | Ilość bajtów dostępnych na urządzeniu pamięci masowej |
microSD/USB | - | Wybierz, aby bezpiecznie wysunąć zewnętrzną pamięć microSD lub USB (jeśli jest podłączona) przed jej fizycznym usunięciem. Niezastosowanie się do tego zalecenia może skutkować utratą danych. |
Przechowywane rejestry | - | Ile rejestrów jest przechowywanych lokalnie, gdy nie jest dostępne połączenie internetowe. Urządzenie GX zapisze lokalnie tyle rejestrów, ile będzie w stanie, a następnie prześle je w chwili przywrócenia połączenia internetowego. |
Wiek najstarszego rejestru | - | Jeśli internet/VRM nie jest dostępny, wyświetli się najstarszy rejestr zapisany na urządzeniu GX. |
ESS - System magazynowania energii (ESS) to specyficzny typ systemu zasilania, który integruje połączenie z siecią energetyczną z inwerterem/ładowarką Victron, urządzeniem GX i systemem akumulatorów. Zapoznaj się z pełnym opisem funkcji. | ||
Tryb | Zoptymalizowany (z BatteryLife) | Zoptymalizowany (z BatteryLife) i zoptymalizowany (bez BatteryLife), Utrzymuj akumulatory w stanie naładowania, Sterowanie zewnętrzne |
Pomiar sieci elektroenergetycznej | - | Jeśli nie zainstalowano zewnętrznego licznika sieciowego Victron, pozostaw ustawienie domyślne. |
Wyjście AC inwertera w użyciu | Włączone | Ustawienie tej opcji na „Nie” powoduje ukrycie grafiki wyjścia AC w panelu przeglądu. |
Zużycie własne z akumulatora | Wszystkie obciążenia systemu | To ustawienie pozwala ESS używać energii akumulatora tylko do zasilania niezbędnych odbiorników energii. Dostępne opcje to „Wszystkie obciążenia systemu” lub „Tylko obciążenia krytyczne”. Aby ta opcja była widoczna, musi być włączone „Wyjście AC inwertera w użyciu”. |
Regulacja wielofazowa | - | Użyj ustawienia Kompensacja fazy w systemach z trójfazowym połączeniem z siecią elektroenergetyczną. |
Minimalny SoC (chyba że sieć ulegnie awarii) | 10 % | Konfigurowalny minimalny limit SoC. ESS będzie dostarczać zasilanie do odbiorników z sieci, gdy SoC spadnie do skonfigurowanego ustawienia - z wyjątkiem sytuacji, gdy nastąpi awaria sieci energetycznej i system znajduje się w trybie inwertera. |
Aktywny limit SoC | 10 % | Użyj tego ustawienia, aby zobaczyć bieżący poziom SoC BatteryLife. |
Ograniczenie mocy szczytowej | Tylko powyżej minimalnego SoC | Tylko powyżej minimalnego SoC, Zawsze |
Stan BatteryLife | Zużycie własne | Zużycie własne, Rozładowanie wyłączone, Powolne ładowanie, Podtrzymanie, Ładowanie |
Ogranicz moc inwertera | Wyłączone | Ogranicz moc pobieraną przez Multi: tj. ogranicz moc odwracaną z prądu stałego na prąd przemienny. |
Wartość zadana sieci | 50 W | Przy wyższej wartości zadanej sieci można dać systemowi pewną „swobodę działania”, aby nie dostarczać do sieci zbyt dużej ilości energii w przypadku nagłych zmian obciążenia. |
Zasilanie sieciowe | - | Ustaw i ogranicz zasilanie sieciowe: Nadmiar zasilania PV sprzężonego z AC, Nadmiar zasilania PV sprzężonego z DC, Ogranicz zasilanie systemu |
Zaplanowane poziomy obciążenia | Nieaktywny | Umożliwia ustawienie nawet pięciu zaplanowanych okresów, podczas których system będzie pobierał energię z sieci w celu ładowania akumulatora. |
Mierniki energii - Zapoznaj się z pełnym opisem funkcji | ||
Rola | Licznik sieciowy | Licznik sieciowy, Inwerter fotowoltaiczny, Generator, Licznik prądu przemiennego |
Rodzaj fazy | Jedna faza | Albo kilka faz, albo jedna faza |
Inwertery PV - Zapoznaj się z pełnym opisem funkcji | ||
Inwertery: | - | Pokazuje podłączone inwertery fotowoltaiczne AC |
Fal.: Pozycja | Wejście AC 1 | Wejście AC 1, Wejście AC 2, Wyjście AC |
Fal.: Faza | L1 | |
Fal.: Pokaż | Tak | |
Znajdź inwertery PV | - | Wyszukaj dostępne falowniki fotowoltaiczne |
Wykryte adresy IP | - | Pokazuje adres IP wykrytych inwerterów fotowoltaicznych |
Dodaj adres IP ręcznie | - | Jeśli falownik ma ręcznie przypisany adres IP, możesz dodać go bezpośrednio tutaj. |
Skanowanie automatyczne | Włączone | To ustawienie będzie nadal wyszukiwać inwertery fotowoltaiczne, może być przydatne w przypadku korzystania z adresu IP przypisanego przez DHCP, który może ulec zmianie. |
Bezprzewodowe czujniki prądu przemiennego | ||
Wybierz pozycję dla każdego czujnika AC (inwerter fotowoltaiczny na wejściu AC 1, 2 lub na Wyjściu AC). Więcej informacji na temat bezprzewodowych czujników AC. | ||
Urządzenia Modbus TCP/UDP | ||
Skanowanie automatyczne | Włączone | Automatycznie skanuje w poszukiwaniu urządzeń Modbus TCP/UDP |
Wyszukaj urządzenia | - | Ręcznie uruchom skanowanie w poszukiwaniu urządzeń Modbus TCP/UDP |
Zapisane urządzenia | - | Wyświetla listę i adresy IP znalezionych urządzeń Modbus TCP/UDP |
Wykryte urządzenia | Wyłączone | Wyświetla listę wykrytych urządzeń Modbus TCP/UDP. W tym menu możesz aktywować te urządzenia. |
Ethernet - Zapoznaj się z pełnym opisem funkcji | ||
Stan | Odłączony | Stan może przyjąć wartość odłączony, w takcie podłączania lub podłączony |
Adres MAC | - | |
Konfiguracja IP | Automatycznie | Opcje: Automatyczna (DHCP) i ręczna IP alokacja adresu |
Adres IP | - | |
Maska sieci | - | |
Brama | - | |
Serwer DNS | - | |
Połącz z lokalnym adresem IP | - | |
Utwórz punkt dostępu | Włączone | Wyłącza wewnętrzny punkt dostępu WiFi |
Sieci WiFi | - | Wyświetla listę dostępnych sieci WiFi i/lub sieci, do której podłączone jest urządzenie GX |
Imię i nazwisko | - | SSID sieci WiFi |
Stan | Połączono | |
Zapomnij sieć | - | Naciśnij, aby „zapomnieć” sieć, jeśli chcesz połączyć się z inną siecią lub rozwiązać problem |
Moc sygnału | % | |
Adres MAC | - | |
Konfiguracja IP | Automatycznie | Opcje: Automatyczna (DHCP) i ręczna IP alokacja adresu |
Adres IP | - | |
Maska sieci | - | |
Brama | - | |
Serwer DNS | - | |
Modem GSM - Zapoznaj się z pełnym opisem funkcji | ||
Informacje GPS | - | Status, szerokość i długość geograficzna, prędkość, kurs, wysokość, liczba satelitów |
Urządzenie | - | Wyświetla informacje związane z urządzeniem w celach diagnostycznych |
Format | DDD.DDDDD° | Wybierz pomiędzy stopniami dziesiętnymi, stopniami i minutami dziesiętnymi lub stopniami, minutami i sekundami |
Jednostka miary prędkości | km/h | Wybierz pomiędzy km/h, metrami na sekundę, milami na godzinę lub węzłami. |
Uruchomienie/zatrzymanie generatora - Zapoznaj się z pełnym opisem funkcji | ||
Stan | Zatrzymany | Wskazuje stan generatora Możliwe komunikaty o stanie: Zatrzymany, Rozgrzewanie, Uruchomiony ręcznie, Praca zależnie od stanu, Schładzanie, Zatrzymanie |
Błąd | Brak błędu | Wyświetla się w przypadku wystąpienia błędu (np. generator powinien działać, ale nie wykryto wejścia AC) |
Czas pracy | gg:mm | Czas pracy generatora od chwili uruchomienia. |
Całkowity czas pracy | gg:mm | Całkowity czas pracy generatora od chwili zresetowania. |
Czas do przeglądu | gg | Pozostały czas w godzinach do kolejnego przeglądu serwisowego. |
Czas do kolejnego uruchomienia testowego | gg:mm | Jeśli zaprogramowano pracę okresową, licznik ten będzie wyświetlał w dniach i godzinach czas do uruchomienia. |
Funkcja automatycznego uruchomienia | Wyłączone | Włącz lub wyłącz funkcje Autostartu, można to dalej skonfigurować w menu Generator → Ustawienia → Warunki |
Uruchomienie ręczne | - | Uruchom generator, Włącz na gg:mm |
Dzienny czas pracy | - | Podmenu pokazuje historię czasu pracy generatora (w minutach) każdego dnia w ciągu ostatnich 30 dni. |
Uruchomienie/zatrzymanie generatora → Ustawienia | ||
Uruchomienie/zatrzymanie generatora → Ustawienia → Warunki | ||
W razie utraty łączności | Zatrzymaj generator | Zatrzymaj, Uruchom, Utrzymaj pracę generatora |
Zatrzymaj generator, gdy dostępne jest zasilanie na wejściu AC | Wyłączone | Ta opcja jest idealna do systemów rezerwowych, w których Quattro ma główne zasilanie podłączone do jednego wejścia prądu przemiennego, a generator podłączony jest do drugiego wejścia prądu przemiennego. Po włączeniu tej opcji generator zatrzyma się w chwili, gdy tylko sieć będzie ponownie dostępna. |
SoC akumulatora | Nie | Użyj wartości SoC akumulatora do uruchomienia/zatrzymania - Nie / Tak Uruchom, gdy SoC spadnie poniżej - % Wartość początkowa w godzinach ciszy nocnej - % (aby zastąpić zaprogramowane godziny ciszy, gdy jest to absolutnie konieczne) Zatrzymaj, gdy SoC baterii jest wyższe niż - % Wartość zatrzymania w godzinach ciszy — % (pozwala na skrócenie czasu pracy w godzinach ciszy, po przywróceniu systemu do stanu normalnego działania) |
Natężenie prądu akumulatora Napięcie akumulatora wyjście prądu przemiennego | Nie | Użyj wartości do uruchomienia/zatrzymania - Nie / Tak Uruchom, gdy wartość jest wyższa niż - Ampery / Napięcie / Waty Wartość początkowa w godzinach ciszy - Ampery / Napięcie / Waty (aby zastąpić zaprogramowane godziny ciszy, gdy jest to absolutnie konieczne) Uruchom po spełnieniu warunku przez - sekund (aby umożliwić chwilowe skoki napięcia bez powodowania uruchomienia) Uruchom, gdy wartość jest niższa niż - Ampery / Napięcie / Waty Wartość zatrzymania w godzinach ciszy - Ampery / Napięcie / Waty (pozwala na skrócenie czasu pracy w godzinach ciszy, po przywróceniu systemu do stanu normalnego działania) Zatrzymaj po spełnieniu warunku przez - sekund (aby umożliwić chwilowe spadki napięcia bez zatrzymywania pracującego generatora) |
Wysoka temperatura inwertera Przeciążenie inwertera | Nie | Uruchom w razie ostrzeżenia o wartości - Nie / Tak Uruchom, gdy ostrzeżenie jest włączone przez - sekund (aby umożliwić chwilowe skoki napięcia bez powodowania uruchomienia) Gdy ostrzeżenie wykasowano, zatrzymaj po - sekundach (aby umożliwić chwilowe spadki bez zatrzymywania pracującego generatora) |
Uruchomienie/zatrzymanie generatora → Ustawienia → Warunki → Praca okresowa | ||
Praca okresowa | Nie | Włącz - Nie / Tak Interwał uruchomień Pomiń uruchomienie, jeśli pracował przez Data początkowa interwału uruchomień Czas rozpoczęcia Czas trwania (gg:mm) Uruchom do chwili pełnego naładowania akumulatora |
Uruchomienie/zatrzymanie generatora → Ustawienia | ||
Minimalny czas pracy | 0 | Minimalna liczba minut, przez jaką generator będzie pracował przez cały czas jego uruchomienia, nawet po spełnieniu warunków zatrzymania. |
Czas rozgrzewania | 0 | Umożliwia ustawienie konfigurowalnego czasu rozgrzewania lub schładzania generatora poprzez sterowanie przekaźnikiem, gdy przekaźnik wejściowy prądu przemiennego jest otwarty, a inwerter/ładowarka nie jest do niego podłączona. |
Czas schładzania | 0 | |
Wykryj generator na wejściu AC | Nie | Nie / Tak - Alarm zostanie uruchomiony, jeśli na wejściu AC inwertera nie zostanie wykryte zasilanie z generatora. Sprawdź, czy na stronie konfiguracji systemu prawidłowe wejście prądu przemiennego jest ustawione na generator. |
Alarm, gdy generator nie znajduje się w trybie automatycznego uruchomienia | Wyłączone | Po włączeniu tej funkcji alarm uruchomi się, gdy funkcja autostartu będzie wyłączona przez ponad 10 minut. |
Okres ciszy | 0 | W okresie ciszy, w normalnych warunkach pracy generator się nie uruchomi. W przypadku niektórych ustawień można określić pominięcie okresu ciszy (na przykład, uruchomienie generatora w razie bardzo niskiego napięcia akumulatora, aby zapobiec wyłączeniu systemu) |
Czas pracy i obsługa serwisowa | Podmenu | Jest to menu serwisowe, w którym można zresetować dzienny licznik czasu pracy i licznik serwisowy, oraz określić godziny przerw między przeglądami. |
Zresetuj liczniki dziennego czasu pracy | Opcja resetowania liczników czasu pracy generatora, na przykład w przypadku ich użycia do określenia przeglądu serwisowego, lub w razie wymiany albo naprawy głównej generatora. | |
Całkowity czas pracy generatora (godziny) | Całkowity czas pracy generatora od chwili zresetowania licznika. | |
Częstotliwość serwisowania generatora (godziny) | Wprowadź tutaj okres międzyobsługowy w godzinach. | |
Zresetuj licznik serwisowy | Naciśnij, aby wyzerować licznik serwisowy po dokonaniu przeglądu serwisowego. | |
Pompa zbiornika - skonfiguruj automatyczne uruchamianie i zatrzymywanie pompy na podstawie informacji o poziomie zbiornika (z nadajnika). Automatyczne włączanie/wyłączanie pompy za pomocą Color Control GX | ||
Stan pompy | - | Wyświetla, czy pompa pracuje, czy też nie |
Tryb | Auto | Dostępne opcje to Auto, Wł. i Wył. Jest to ręczne ustawienie pomijające wyzwalaczy poziomu uruchomienia i zatrzymania, gdy podłączony jest czujnik zbiornika. |
Czujnik zbiornika | Automatycznie | Wybierz czujnik zbiornika używany do uruchomienia pompy zbiornika. Jeżeli nie jest podłączony lub wykryty żaden czujnik zbiornika, wyświetli się komunikat „Brak czujnika zbiornika”. |
Poziom uruchomienia | 50 % | Poziom w zbiorniku, przy którym następuje uruchomienie pompy zbiornika (zamknięcie przekaźnika). |
Poziom zatrzymania | 80 % | Poziom w zbiorniku, przy którym następuje wyłączenie pompy zbiornika (otwarcie przekaźnika). |
Przekaźnik | ||
Funkcja | Przekaźnik alarmu | Wybierz funkcję przekaźnika. Możliwe funkcje to „Przekaźnik alarmu”, „Włączenie/zatrzymanie generatora”, „Pompa zbiornika”, „Temperatura” i „Ręczny”. |
Polaryzacja | Rozwierny | Wybierz polaryzację przekaźnika na tylnej ściance CCGX. „Rozwierny” lub „Zwierny”. Należy pamiętać, że ustawienie go na Zwierny powoduje zwiększenie poboru mocy przez CCGX. Ta opcja jest dostępna tylko w przypadku skonfigurowania jako przekaźnika alarmowego. |
Usługi | ||
ModbusTCP | Wył. | To ustawienie włącza usługę ModbusTCP. Więcej informacji na temat ModbusTCP podano w tym dokumencie oraz w białej księdze dotyczącej komunikacji https://www.victronenergy.com/upload/documents/Whitepaper-Data-communication-with-Victron-Energy-products_EN.pdf |
MQTT w LAN (SSL) | Wł. | Włącza MQTT w LAN - Więcej informacji na temat MQTT można znaleźć w Społeczności Victron. |
MQTT w LAN (zwykły tekst) | Wył. | W przypadku podłączenia Marine MFD to ustawienie należy włączyć |
Gniazdo VE.Can | VE.Can | Profil magistrali CAN (Wyłączona, VE.Can i Lynx Ion BMS 250 kbit/s, VE.Can i CAN-bus BMS 250 kbit/s, CAN-bus BMS 500 kbit/s, Oceanvolt 250 kbit/s, RV-C 250 kbit/s). Opcje dodatkowe: Urządzenia, wyjście NMEA 2000, Wybór niepowtarzalnego numeru identyfikacyjnego, Sprawdzenie unikalnych numerów identyfikacyjnych, Stan sieci |
CAN-bus | Profil magistrali CAN, Wyślij dane do VE.Can, Niepowtarzalny numer urządzenia dla VE.Can, Sprawdź niepowtarzalne numery | |
I/O | ||
8.2. Stan naładowania akumulatora (SoC)
8.2.1. Jakiego urządzenia należy użyć do obliczenia SoC?
Istnieją trzy rodzaje urządzeń, które obliczają stan naładowania (SoC). CCGX Sam nie oblicza SoC, jedynie pobiera dane z podłączonych urządzeń. Trzy urządzenia dokonujące obliczeń SoC to:
Monitory baterii, np. BMV, SmartShunt, Lynx Shunt VE.Can, Lynx Smart BMS lub Lynx Ion BMS
Inwertery/ładowarki Multi i Quattro
Akumulatory z wbudowanym monitorem akumulatora i połączeniem (głównie BMS-Can) z CCGX.
Kiedy czego użyć?
Jeśli masz akumulator z wbudowanym monitorem akumulatora, np. akumulator BYD lub Freedomwon; to proste, skorzystaj z tej możliwości. Jeśli nie, opcje zależą od rodzaju instalacji:
Jeśli inwerter/ładowarka MultiPlus lub Quattro jest jedynym źródłem ładowania akumulatorów i jedynym odbiornikiem pobierającym energię, może pełnić funkcję podstawowego monitora akumulatorów, ponieważ liczy, co weszło i wyszło. Nie ma potrzeby stosowania dedykowanego monitora akumulatora, np. BMV.
Jeśli system składa się z inwertora/ładowarki, MPPT i urządzenia GX, nadal nie ma potrzeby dodawania dedykowanego monitora akumulatora.
W przypadku innych rodzajów instalacji, np. jachtowej lub w pojeździe kempingowym z oświetleniem zasilanym prądem stałym i z innymi odbiornikami prądu stałego, konieczny będzie dedykowany monitor akumulatora.
8.2.2. Szczegółowy opis poszczególnych rozwiązań
Akumulator i Multi lub Quattro (typowy system zapasowy)
Nie jest wymagany żaden monitor akumulatora: Multi lub Quattro to jedyny produkt podłączony do akumulatora i mający pełną kontrolę nad wszystkimi prądami ładowania i rozładowywania. Dlatego może sam obliczyć prawidłowy SoC.
Konfiguracja:
Włącz i skonfiguruj monitor akumulatora w VEConfigure.
W CCGX, w Ustawieniach → Konfiguracja systemu sprawdź wybrany monitor akumulatora. Powinien być ustawiony na Multi lub Quattro.
Akumulator z ładowarkami słonecznymi Multi lub Quattro i MPPT lub a EasySolar z wbudowanym urządzeniem GX
Jeśli wszystkie ładowarki słoneczne MPPT są produktami firmy Victron i są podłączone do CCGX, nie jest wymagany żaden monitor akumulatora. CCGX będzie stale odczytywał rzeczywisty prąd ładowania ze wszystkich ładowarek słonecznych i przesyłał sumę do urządzenia Multi (lub Quattro), które następnie wykorzystuje te informacje w swoich obliczeniach SoC.
Konfiguracja:
Włącz i skonfiguruj monitor akumulatora w VEConfigure.
W CCGX, w Ustawieniach → Konfiguracja systemu sprawdź wybrany monitor akumulatora. Powinien to być Multi lub Quattro.
W menu Stan systemu sprawdź, czy opcja „Użyj prądu ładowarki słonecznej w celu poprawy SOC VE.Bus” jest ustawiona na Wł. Pamiętaj, że to nie jest ustawienie - to tylko wskaźnik automatycznego procesu.
Należy pamiętać, że ta funkcja wymaga najnowszych wersji oprogramowania sprzętowego zarówno w urządzeniach Multi lub Quattro (minimum 402), jak i CCGX (minimum v2.06).
Akumulator z wbudowanym monitorem akumulatora
W przypadkach, gdy system zawiera akumulator z wbudowanym monitorem akumulatora i funkcją obliczania SoC - tak jak ma to miejsce w przypadku wielu wymienionych tutaj akumulatorów - dedykowany monitor akumulatora nie jest konieczny.
Konfiguracja:
Podłącz kabel komunikacyjny akumulatora do CCGX zgodnie z instrukcją.
W CCGX, w Ustawieniach → Konfiguracja systemu, sprawdź czy wybrany monitor akumulatora jest akumulatorem.
Uwaga
Należy pamiętać, że ustawienie monitora akumulatora w VEConfigure nie ma znaczenia. W przypadku takich systemów zmiana tego ustawienia nie będzie miała wpływu na ładowanie ani inne parametry.
Pozostałe rodzaje instalacji
Jeżeli do akumulatora podłączonych jest więcej ładowarek lub odbiorników, niż tylko ładowarki solarne Multi lub MPPT, wymagany jest dedykowany monitor akumulatora. Przykłady:
Odbiorniki bytowe w instalacjach morskich lub samochodowych.
Ładowarki solarne PWM
Ładowarki AC, np. Skylla-is, ładowarki Smart IP43, ładowarki innych firm niż Victron, itp.
Alternatory
Ładowarki DC-DC
Turbiny wiatrowe
Turbiny wodne
W przypadku użycia akumulatora z wbudowanym monitorem, jak wyjaśniono w (3), jest to dedykowany monitor akumulatora. Patrz rozdział (3). W przeciwnym razie zainstaluj BMV, SmartShunt lub Lynx Shunt VE.Can.
Konfiguracja:
Skonfiguruj monitor akumulatora zgodnie z jego dokumentacją.
W CCGX, w Ustawieniach → Konfiguracja systemu sprawdź wybrany monitor akumulatora.
Powinien to być monitor akumulatora BMV, SmartShunt, Lynx Smart BMS lub Lynx Shunt.
Koniec działań.
Uwaga
Należy pamiętać, że ustawienie monitora akumulatora w VEConfigure nie ma znaczenia. W przypadku takich systemów zmiana tego ustawienia nie będzie miała wpływu na ładowanie ani inne parametry.
8.2.3. Uwagi na temat SoC
Należy pamiętać, że chodzi tu o dostarczenie użytkownikowi dokładnych informacji na temat stanu naładowania, a nie o to, by jest to wymagane dla zapewniania wydajności instalacji. Wartość procentowa SoC nie jest wykorzystywana do ładowania akumulatora. Jest to jednak wymagane, gdy generator musi być uruchamiany i zatrzymywany automatycznie w oparciu o SoC akumulatora.
Więcej informacji:
Często zadawane pytania na temat portalu VRM - różnica pomiędzy BMV SoC i VE.Bus SoC
Patrz rozdział Parametry konfigurowalne na temat doboru monitora akumulatora i instalacji prądu stałego Has.
8.2.4. Wybór źródła SoC
(Ustawienia → Konfiguracja systemu → Monitor akumulatora)
Na powyższej ilustracji przedstawiono zakres możliwych do wyboru wartości SoC, widocznych na głównym ekranie Przegląd. Wybierz źródło, które chcesz zobaczyć na głównym ekranie Przegląd swojego CCGX.
Na tej ilustracji widoczne jest ustawienie Automatyczne. Po wybraniu opcji automatycznej ekran konfiguracji systemu będzie wyglądał tak, jak pokazano na poniższej ilustracji.
Funkcja „Automatyczna” wykorzystuje następującą logikę:
Jeśli będzie dostępny, będzie korzystała z dedykowanego monitora akumulatora, np. BMV, SmartShunt, Lynx Smart BMS lub Lynx Shunt VE.Can, lub akumulatora z wbudowanym monitorem akumulatora.
Jeśli podłączonych jest więcej niż jeden, dokona wyboru losowo - chociaż istnieje możliwość dokonania wyboru ręcznie.
Jeśli nie ma dedykowanego monitora akumulatora, użyje SoC VE.Bus.
Kiedy należy skorzystać z opcji „Brak monitora baterii”?:
Użyj jej w systemach, w których:
zainstalowany jest Multi lub Quattro
nie zainstalowano BMV ani innego monitora akumulatora
w systemie są inne odbiorniki prądu stałego lub inne ładowarki podłączone do tego samego akumulatora, które nie są podłączone do CCGX.
Krótkie wyjaśnienie: SoC VE.Bus określony przez Multi lub Quattro jest nieprawidłowy w powyższej sytuacji, ponieważ nie uwzględnia prądów rozładowania i ładowania przez inne obciążenia DC, a także niemonitorowane ładowarki.
8.2.5. Szczegóły na temat VE.Bus SoC
Gdy inwerter/ładowarka pracuje w trybie ładowania stałoprądowego, wartość SoC nie wzrośnie powyżej wartości ustawionej w VEConfigure dla parametru „Stan naładowania po zakończeniu stałoprądowego” na karcie Ogólne; domyślnie 85 %. W instalacji z ładowarkami słonecznymi należy upewnić się, że napięcie absorpcji skonfigurowane w MPPT jest nieco wyższe od tego samego ustawienia w inwerterze/ładowarce. Inwerter/ładowarka musi rozpoznać, że napięcie akumulatora osiągnęło poziom absorpcji. Jeśli tak się nie stanie, SoC utknie na wspomnianym wcześniej procencie zakończenia ładowania stałoprądowego, domyślnie 85 %.
8.2.6. Menu Stan systemu
Menu Stan systemu (Ustawienia → Konfiguracja systemu → Stan systemu) zawiera flagi diagnostyczne, które mogą być przydatne w diagnozowaniu problemów z systemem. Pamiętaj, że żadnych wartości nie można tutaj skonfigurować. Flaga włączenia/wyłączenia zależy od konfiguracji systemu i rodzaju znajdujących się w nim urządzeń.
Szczegółowy opis:
Synchronizuj SoC VE.Bus z akumulatorem:
Jeśli ta opcja jest włączona, włączony monitor akumulatora w Multi/Quattro synchronizuje swój SoC z lepszym źródłem (BMV lub BMS w systemie). System robi to automatycznie.
Do zwiększenia SoC VE.Bus użyj prądu ładowarki słonecznej:
W systemie VE.Bus bez innego monitora akumulatora (bez BMS, bez SmartShunt, bez zarządzanego akumulatora), ale z ładowarkami słonecznymi, po uwagę brany jest prąd ładowania słonecznego, pomagając poprawić obliczenia SoC wewnętrznego monitora akumulatora Multi/Quattro. System robi to automatycznie i sygnalizuje, że jest aktywny, wyświetlając komunikat Włączony.
Sterowanie napięciem prądu ładowarki słonecznej:
Jeśli ta opcja jest włączona, ładowarki słoneczne nie przestrzegają własnego wewnętrznego algorytmu ładowania. Nastawę napięcia otrzymują z innego miejsca. Albo
z akumulatora zarządzanego, albo,
w systemie ESS, pobierają z Multi/Quattro.
Sterowanie napięciem prądu ładowarki słonecznej:
Oznacza to, że prąd ładowarek słonecznych jest ograniczony przez system. W większości przypadków urządzeniem ograniczającym jest zarządzany akumulator lub maksymalny prąd ładowania zdefiniowany przez użytkownika w menu DVCC.
Sterowanie BMSem:
Wskazuje, że BMS steruje wartością zadaną napięcia ładowania (i nie wykorzystuje wartości ustawionej dla absorpcji i ładowania konserwacyjnego w ładowarce Multi/Quattro lub ładowarce słonecznej).
8.3. Dostosuj logo na stronie Łodzi i Pojazdów kempingowych
Na stronie Łodzi i Pojazdów kempingowych można umieścić niestandardowe logo.
W przeglądarce internetowej urządzenia podłączonego do tej samej sieci pisz następujący adres, używając tego adresu jako szablonu: http://venus.local/logo.php lub http://[ip-here]/logo.php (wstawiając adres IP Twojego urządzenia w nawiasy kwadratowe).
Adres IP można znaleźć wchodząc w Ustawienia → Ethernet lub WiFi. Po załadowaniu strony wybierz plik obrazu ze swojego urządzenia. Ponownie uruchom urządzenie GX.
8.4. Konfiguracja przekaźnika temperatury
Istnieje możliwość skonfigurowania wbudowanego Przekaźnika 1 i Przekaźnika 2 (jeśli dotyczy), by włączał się i wyłączał zależnie od temperatury.
Patrz rozdział Podłączanie czujników temperatury gdzie podano informacje na temat kompatybilności i instrukcje podłączenia. Sprawdź, czy czujniki temperatury są prawidłowo podłączone i zgłaszają temperaturę na liście urządzeń.
Przekaźnikiem temperatury steruje się z menu Ustawienia → Przekaźnik → Funkcja (Przekaźnik 1/2) → Temperatura. Po włączeniu menu Reguły kontroli temperatury pojawi się w menu Przekaźnik oraz w obrębie wykrytych czujników temperatury.
Do sterowania przekaźnikiem można wykorzystać każdy czujnik temperatury. Wybierz czujnik temperatury, którego chcesz użyć do sterowania przekaźnikiem. W przypadku nieużywanych czujników temperatury zostanie wyświetlony komunikat „Brak działań”. W tym menu można włączyć lub wyłączyć sterowanie przekaźnikiem temperatury dla każdego czujnika temperatury.
W produktach GX, w których dostępne są dwa przekaźniki (Cerbo GX i Cerbo-S GX, Ekrano GX), możliwe jest zastosowanie jednego czujnika temperatury sterującego obydwoma przekaźnikami. Możliwe jest również sterowanie jednym przekaźnikiem przez kilka różnych czujników temperatury. Na przykład Cerbo GX z 2 podkładkami grzewczymi na baterie litowe i korzystający z obu jednocześnie tylko wtedy, gdy jest to konieczne.
W menu Przekaźnik → Zasady kontroli temperatury → Czujnik temperatury
Włącz aktywację przekaźnika w zależności od temperatury
Przypisz sterowanie przekaźnikiem do Przekaźnika 1
Ustaw wartość Aktywacji na 5 stopni
Ustaw wartość Dezaktywacji na 10 stopni
Jeśli to nie wystarczy do utrzymania temperatury akumulatora powyżej 5 stopni, możesz podłączyć drugi stycznik poduszki grzewczej również do Przekaźnika 2.
Przewiń menu w dół do Warunku 2
Przypisz sterowanie przekaźnikiem do Przekaźnika 2
Ustaw wartość Aktywacji na 4 stopnie
Ustaw wartość Dezaktywacji na 6 stopni
Oznacza to, że Przekaźnik 1 uruchomi się, gdy temperatura akumulatora spadnie do 5 stopni. Jeśli temperatura nadal spadnie poniżej 5 stopni do 4 stopni, Przekaźnik 2 włączy drugą poduszkę grzejną. Jeśli to wystarczy, aby podnieść temperaturę z powrotem do 6 stopni, Przekaźnik 2 ulegnie wyłączeniu, a Przekaźnik 1 pozostanie włączony do czasu, gdy temperatura akumulatora powróci do 10 stopni.
Należy pamiętać, że fizyczne styki okablowania są dostępne dla Przekaźnika 1 tylko w konfiguracji rozwartej.
Ostrzeżenie
Należy zwrócić uwagę na specyfikacje dotyczące ograniczeń mocy przekaźników. Jeśli wymagania dotyczące mocy przekraczają limit mocy przekaźnika, może być konieczne podłączenie urządzeń za pomocą dodatkowego stycznika.
