15. Obsługa RV-C
15.1. Wprowadzenie do RV-C
Począwszy od oprogramowania sprzętowego Venus OS w wersji 2.90, urządzenia Victron obsługują protokół RV-C.
Czym jest protokół RV-C?
Protokół RV-C (Recreation Vehicle-CAN) jest dla pojazdów kempingowych tym, czym NMEA 2000 (znany również jako N2K) dla łodzi: jest to protokół komunikacyjny oparty na magistrali CAN (Controller Area Network) i stosowany głównie w pojazdach kempingowych w USA, umożliwiający komunikację i współpracę urządzeń, w jakie takie pojazdy są wyposażone.
Istnieją dwie podstawowe funkcje, wyjście RV-C i wejście RV-C.
Wyjście RV-C umożliwia sterowanie i monitorowanie kompatybilnych urządzeń Victron z panelu sterowania RV-C.
Wejście RV-C umożliwia odbieranie danych z jednego lub większej liczby kompatybilnych urządzeń RV-C i wyświetlanie ich na urządzeniu GX.
Podsumowując, gdy ta funkcja jest włączona w urządzeniu GX podłączonym do sieci RV-C, panel sterowania RV-C może odczytywać dane urządzeń Victron, np. z BMV lub falownika/ładowarki, i wyświetlać je na ekranie, a nawet sterować niektórymi z tych urządzeń. Informacje pochodzące z kompatybilnych urządzeń RV-C są jednocześnie wyświetlane na urządzeniu GX.
RV-C jest zbudowany na bazie SAE J1939.
15.2. Ograniczenia
Urządzenia VE.Can
Protokoły RV-C i VE.Can nie są ze sobą kompatybilne: port VE.Can w urządzeniu GX można skonfigurować dla profilu VE.Can lub RV-C, a nie obu jednocześnie.
Używanie urządzenia GX z tylko jednym w pełni funkcjonalnym portem VE.Can oznacza, że istnieją ograniczenia co do urządzeń, których można używać w systemie, gdy wymagane jest połączenie z RV-C.
Typowe urządzenia mające związek z pojazdami kempingowymi, których w związku z tym nie można używać w wyżej opisanej sytuacji:
nie można używać Lynx Smart BMS, ponieważ należy go połączyć za pośrednictwem VE.Can. Zamiast tego użyj VE.Bus BMS (podłączany do portu VE.Bus).
nie można używać Lynx Smart Shunt, należy zamiast tego użyć SmartShunt (połączenie poprzez VE.Direct).
regulatora alternatora Wakespeed nie można podłączyć do monitorowania przez urządzenie GX.
kontrolery ładowania MPPT o większej mocy należy podłączyć za pomocą ich złącza VE.Direct. Nie w sieci VE.Can.
W zależności od instalacji ogranicza to obecnie również dobór odpowiedniego urządzenia GX:
Color Control GX (CCGX), MultiPlus-II GX i EasySolar-II GX: ma tylko jeden port VE.Can, dlatego można go skonfigurować zarówno dla VE.Can, jak i RV-C, lecz nie obydwu. Z tego powodu nie można na przykład stworzyć systemu z Lynx Smart BMS (który musi być podłączony do portu VE.Can) i podłączyć go jednocześnie do RV-C.
Cerbo GX i Cerbo-S GX: obecna generacja ma tylko jeden (w pełni funkcjonalny) port VE.Can. Tak jak powyżej, jest to VE.Can lub RV-C, lecz nie obydwa.
Uwaga
Należy pamiętać, że port BMS-Can w Cerbo GX ma ograniczenia i nie może być używany jako port RV-C.
Venus GX: posiada dwa gniazda VE.Can. To urządzenie można zatem podłączyć jednocześnie do sieci VE.Can i RV-C.
Ekrano GX: posiada dwa gniazda VE.Can. To urządzenie można zatem podłączyć jednocześnie do sieci VE.Can i RV-C.
15.3. Obsługiwane urządzenia
Venus v2.90 dodaje funkcję obsługi wyjścia RV-C dla następujących produktów:
Urządzenie Victron | Uwagi |
|---|---|
Inwerter/ładowarka VE.Bus | Inwerter i ładowarka mogą być sterowane oddzielnie (włączanie/wyłączanie) z RV-C. Można także ustawić ograniczenie brzegowego prądu wejściowego. |
Ładowarka Smart IP43 120-240V | Może być włączana/wyłączana przez RV-C. Można także ustawić ograniczenie brzegowego prądu wejściowego. |
Ładowarka Smart IP43 120-230V | Nie można sterować ładowarką Smart IP43 230 V, a jej dane przeznaczone są tylko do odczytu. |
Skylla-i i Skylla-IP44/IP65 | Należy pamiętać, że wymaga to dwóch w pełni funkcjonalnych interfejsów magistrali CAN. Na razie tylko Venus GX i Ekrano GX mają te dwa interfejsy. |
Inwerter VE.Direct | |
Inwerter Smart i Inwerter RS | |
Ładowarki solarne z MPPT RS | |
Akumulatory: BMV, SmartShunt, Lynx Shunt, Lynx Ion BMS, Lynx Smart BMS | |
Zbiorniki; Nadajniki poziomu w zbiornikach podłączone do: wejścia poziomu w zbiorniku urządzenia GX GX Tank 140 VE.Can i/lub gniazda NMEA 2000 urządzenia GX |
VenusOS obsługuje również RV-C w odniesieniu do danych dla:
Czujników zbiornika RV-C
Należy pamiętać, że Garnet SeeLeveL II 709 nie ma funkcji pomiaru bezwzględnego poziomu i pojemności zbiornika. Dlatego przedstawiamy tylko poziom względny. Zbiorniki z innego urządzenia GX wskazują poziom bezwzględny i pojemność, lecz nie można ich skonfigurować za pomocą RV-C.
Akumulatory RV-C: Litionics to jedyny obsługiwany akumulator RV-C (łącznie z obsługą DVCC)
Zaawansowane parametry i sposób programowania RV-C podano w Załączniku.
15.4. Konfiguracja RV-C
Konfiguracji RV-C dokonuje się za pośrednictwem urządzenia GX:
Otwórz konsolę zdalną i przejdź do Ustawienia → Usługi → Porty VE.Can → Profil magistrali CAN.
Otwórz profil magistrali CAN i wybierz profil RV-C (250 kbit/s).
Profil RV-C zacznie działać, a wcześniej wybrany profil ulegnie wyłączeniu (powiązany sprzęt, np. urządzenia VE.Can, stanie się niedostępny w GUI).
 |  |  |
15.4.1. Konfiguracja urządzeń wyjściowych RV-C
Urządzenia wyjściowe RV-C można skonfigurować w podmenu Urządzenia w menu portu VE.Can.
Podmenu Urządzenia zawiera wszystkie urządzenia sieci RV-C, w tym urządzenia wyjściowe RV-C. Urządzenia wyjściowe RV-C są identyfikowane poprzez [instancję VRM#], za pomocą której można zidentyfikować „prawdziwe” urządzenia z poziomu menu „root” urządzenia GX. Wartość szesnastkowa po prawej stronie to adres źródłowy.
Po rozwinięciu podmenu urządzenia RV-C pojawią się ogólne informacje o urządzeniu RV-C i, co ważniejsze, po przewinięciu w dół strony, menu konfiguracji. Przeglądanie menu konfiguracyjnego wymaga co najmniej poziomu dostępu użytkownika i instalatora, patrz rozdział Struktura menu i konfigurowalne parametry.
Instancję odpowiednich DGN można zmienić w podmenu Konfiguracja.
15.5. Obsługa urządzeń Garnet SeeLevel II 709-RVC i Victron GX
Dzięki obsłudze RV-C w systemie Venus OS możliwe jest również wykorzystanie Garnet SeeLevel 709-RVC i wyświetlanie jego danych na urządzeniu GX i VRM. Wszystkie modele 709-RVC i SeeLevel Soul są kompatybilne z GX.
Należy zwrócić uwagę na ograniczenia opisane w części Ograniczenia. Oznacza to, że w przypadku korzystania z portu magistrali CAN w urządzeniu GX dla RV-C, nie można go używać jednocześnie do innych celów, np. korzystania ze wspólnych funkcji VE.Can i NMEA 2000. Jest to albo VE.Can/N2K, albo RV-C, chyba że jest to Venus GX lub Ekrano GX, które mają dwa pełne porty VE.Can. Jeśli to zbytnio ogranicza dalsze korzystanie z urządzenia GX pod względem łączności poprzez VE.Can, zaleca się zamiast tego użycie Garnet SeeLevel 709-N2K.
Należy również pamiętać, że poziomy w zbiornikach wyświetlane na wyświetlaczu Victron GX będą wyrażone w procentach, a nie jako rzeczywista objętość w litrach, galonach lub innych jednostkach objętości.
15.5.1. Podłączanie czujnika poziomu zbiornika Garnet SeeLevel II 709-RVC do urządzenia GX
Przed podłączeniem do urządzenia GX sprawdź, czy Garnet SeeLevel 709-RVC poprawnie zainstalowano i skonfigurowano zgodnie z instrukcją instalacji firmy Garnet.
Podczas gdy port VE.Can wymaga złącza RJ45, panel Garnet SeeLevel jest wyposażony w wielopinowe złącze RV-C lub połączenie przewodowe z jednym czarnym, jednym niebieskim i jednym białym przewodem. Chcąc połączyć ze sobą obydwa urządzenia, należy zbudować kabel przejściowy, w którym rozmieszczenie pinów będzie zgodne ze wskazaniami w poniższej tabeli.
Najlepiej nadaje się do tego dostępny na rynku kabel Ethernet CAT5, przy czym jedną z dwóch końcówek należy najpierw odciąć, a następnie podłączyć do panelu Garnet.
Kod barwny przewodów panelu Garmet | Złącze RV-C | Victron VE.Can RJ45 | Kod barwny przewodów Ethernet CAT5 | Sygnał |
|---|---|---|---|---|
Czarny | 4 | 3 | zielony/biały | Masa |
Niebieski | 3 | 8 | brązowy | CAN-L |
Biały | 2 | 7 | brązowy/biały | CAN-H |

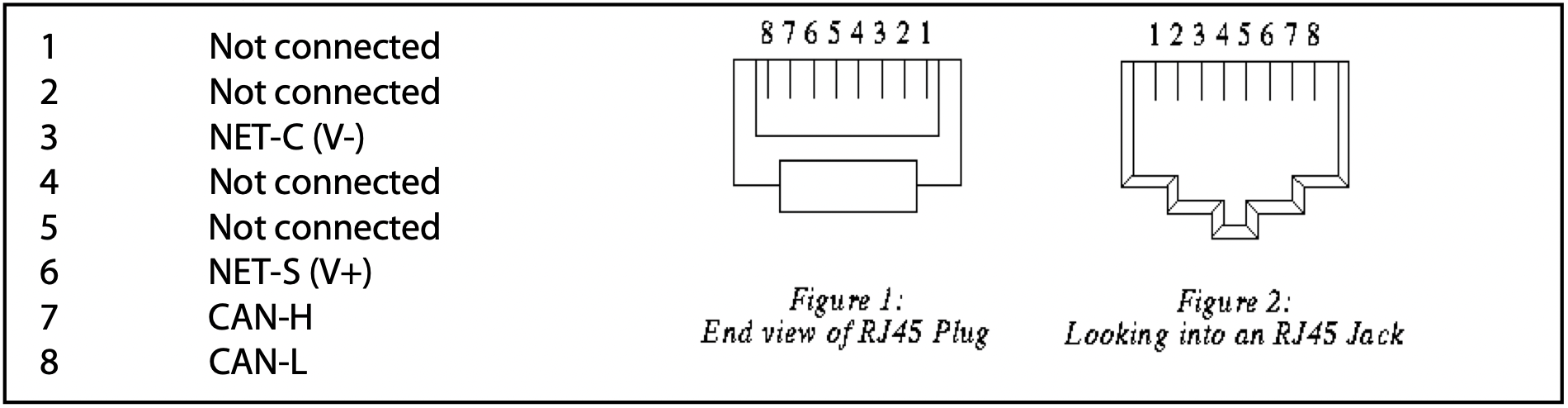

Układ pinów Victron VE.Can
15.5.2. Instalacja i konfiguracja
Poprowadź kabel od panelu Garnet do urządzenia GX.
Sprawdź, czy Garnet i urządzenie GX są wyłączone.
Podłącz wtyczkę RJ45 do portu VE.Can urządzenia GX, a drugi koniec kabla przejściowego do panelu Garnet.
Sprawdź prawidłowość terminacji magistrali. W przypadku urządzenia GX: Użyj niebieskiego terminatora VE.Can RJ45. W przypadku Garnet SeeLevel, jeśli jest to jedyne urządzenie RV-C, prawidłowe zakończenie magistrali jest obowiązkowe.
Po poprawnym zamontowaniu wszystkich elementów włącz obydwa urządzenia.
Kontynuuj konfigurację RV-C zgodnie z opisem w rozdziale Konfiguracja RV-C i prawidłowo skonfiguruj port VE.Can dla profilu RV-C.
