Color Control GX Handbok

Allmänt

Åtkomstnivå

Användare och installatör

Ställ in den på ”Användare” för att undvika olyckliga och oönskade ändringar av konfigureringen. Installatörer har ytterligare privilegier och när standardinställningarna har ändrats krävs ett lösenord. Lösenord tillhandahålls av din återförsäljare.

Fjärrsupport

Nej

Nej/Ja - Aktivera detta för att tillåta Victrons ingenjörer att få tillgång till ditt system om ett problem uppstår.

Omstart?

Startar om GX-enheten

Ljudlarm

Ja

När ett larm aktiveras på CCGX eller en ansluten produkt kommer CCGX att pipa, om den här inställningen inte är inställd på ”Av”.

Demoläge

Inaktiv

Visar produkt- och installationsfunktioner till en kund eller på en utställning. Det här simuleringsläget gör det lättare att förstå enheten utan att (ännu) ändra några inställningar. Observera att detta lägger till simulerade enheter till en VRM-installation. Demo för ESS, båtar och husbilar finns tillgängliga.

Fast programvara - Läsa fullständig funktionsbeskrivning

Fast programvaruversion

x,xx

Visar den aktuella installerade fasta programvaruversionen

Tillv. datum/tid

xxx

Visar byggnumret.

Onlineuppdateringar: Automatisk uppdatering

Kolla endast

Om detta är aktiverat kommer GX-enheten att kolla med servern om det finns en ny version tillgänglig. Det är möjligt att ställa in som inaktiv, eller automatisk uppdatering

Onlineuppdateringar: Uppdateringsflöde

Senaste utgåva

Använd standardinställningen om du inte vill delta i testversioner. Slutanvändarsystem ska definitivt ställas in på ”Senaste utgåva”.

Onlineuppdateringar: Bildtyp

Normal

Välj mellan normal och stor bild. Den stora bilden lägger till Node-RED och Signal K-serverfunktionen till bilden.

Onlineuppdateringar: Sök efter uppdateringar

Tryck för att kolla

Klicka eller tryck på mellanslag för att se om det finns en ny fast programvara tillgänglig.

Installera fast programvara från SD/USB

Använd den här menyn för att installera en ny version från ett mikro-SD-kort eller ett USB-minne. Sätt i kortet eller minnet som innehåller .swu-filen med den nya programvaran.

Sparad säkerhetskopia av programvara

Med den här funktionen kan du gå tillbaka till den tidigare installerade fasta programvaruversionen.

Datum och tid

Datum/tid UTC

Automatiskt från internet

-

Lokalt datum/tid

Automatiskt från internet

När enheten är ansluten till internet kommer tiden att synkroniseras automatiskt oberoende av den här inställningen. Växla till inställningen ”Manuell inställning av tid” när det inte finns någon internetanslutning.

Tidszon

Välj korrekt lokala tidszon.

Remote Console - Läsa fullständig funktionsbeskrivning

Inaktivera lösenordskontroll

Lösenordsautenticering krävs inte för åtkomst till Remote Console.

Aktivera lösenordskontroll

Välj ett lösenord för att tillåta åtkomst till Remote Console.

Aktivera på VRM

Nej

Nej/Ja - Aktivering på VRM gör det möjligt att ansluta till CCGX var som helst ifrån via VRM-portalen. Se även Felsökning av Remote Console på VRM.

Fjärrkonsol i VRM-status

-

Visar anslutningsstatus för fjärrkonsolsfunktionen VRM Remote Console, t.ex. Online, Offline, Inaktiv.

Aktivera på LAN

Nej

Nej/Ja - Aktivering gör det möjligt att ansluta till CCGX genom att skriva in dess IP-adress eller Venus.local i en webbläsare, eller i VictronConnect om den är ansluten till samma nät. Aktivera endast den här funktionen på säkra nät. Inaktivera lösenordskontroll, eller ställ in ett lösenord först

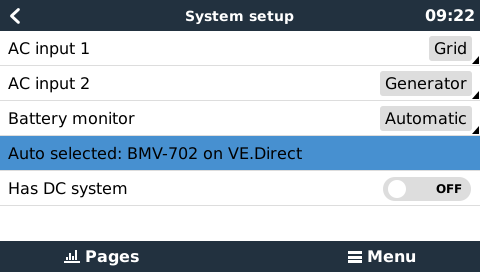

Systeminställning

Systemnamn

Automatisk

Välj systemnamn - förinställt eller användardefinierat

AC-ingång 1

Generator

Välj ej tillgänglig, generator-, nät- eller landström. Obs: ytterligare konfigurering krävs för en komplett inställning av dessa alternativ.

AC-ingång 2

Nät

Samma val som ovan.

Övervakning av nätfel

Inaktiv

Övervakar för bortfall av AC-ingång och aktiverar ett larm om det inträffar. Larmet nollställs när AC-ingången återansluts.

Batteriövervakare

Automatisk

Välj källa för laddningsstatus SoC. Den här funktionen är användbar när det finns mer än en BMV. Alternativ: Automatisk, ingen batteriövervakare och tillgänglig batteriövervakare. Se Batteriets laddningsstatus (SoC) för mer information.

Har DC-system

Inaktiverad

Aktivera det för båtar, fordon och installationer med DC-belastningar och laddare - som tillägg till Multi och MPPT-laddare. Detta är inte tillämpligt på de flesta icke-nätanslutna installationer och alla avvikelser mellan den DC-ström som mätts upp av Multi och av BMV kommer att tillskrivas ett ”DC-system”. Det kan vara ingångseffekt från en generator, eller utgångseffekt från en pump t.ex.

Ett positivt värde visar på förbrukning. Ett negativt värde visar på laddning, t.ex. från en generator.

Observera att det värde som visas alltid kommer att vara en approximation, och påverkas av variationen i samplingsfrekvensen mellan element i systemet.

Marin MFD App konfigurering

Ej inställt

Ställ in vilka batterier du vill se på MFD och under vilket namn.

Systemstatus

Av/på

Följande parametrar är endast diagnosflaggor. Se avsnitt Systemstatusmeny för detaljer.

Synkronisera VE.Bus SoC med batteri

Använda solcellsladdarström för att förbättra VE.Bus SoC

Solcellsladdare spänningskontroll

Solcellsladdare strömkontroll

BMS-kontroll

DVCC - Läsa fullständig funktionsbeskrivning

DVCC

Inaktiverad

Genom att aktivera DVCC ändras en GX-enhet från en passiv övervakare till en aktiv regulator. Standardinställning är Nej, om inte ett kompatibelt BMS-Can-reglerat batteri är anslutet, då inställningen är fast och låst enligt fabrikantens specifikation.

Begränsa laddningsström

Inaktiverad

Användarkonfigurerbar högsta inställning av laddningsström i ampere, som gäller hela systemet.

Begränsa laddningsspänning reglerat batteri

Inaktiverad

Använd endast detta alternativ för 15s Pylontech-batterier vid initial balansering. Användning för andra ändamål kan leda till oönskade sidoeffekter.

SVS - Shared voltage sense (sensor för delad spänning)

Inaktiverad

GX-enheten känner automatiskt av den bästa tillgängliga spänningsmätningen och delar den med andra anslutna enheter.

STS - Shared temperature sense (sensor för delad temperatur)

Inaktiverad

GX-enheten kommer att skicka den uppmätta batteritemperaturen till växelriktar-/laddarsystemet samt till alla anslutna solcellsladdare.

Temperatursensor

Automatisk

Välj vilken temperatursensor som ska användas för den delade temperatursensormätningen.

SCS - Shared current sense (sensor för delad ström)

Nej

Skickar vidare batteriströmmen, som uppmätt av en batteriövervakare kopplad till GX-enheten, till alla anslutna solcellsladdare.

Styr BMS

Automatisk

Välj den BMS som styr batteriet.

SCS-status (sensor för delad ström)

-

Beskriver om SCS är aktiverad eller varför den är inaktiverad.

Display och språk

Ljusstyrka

Ställ in ljusstyrkan mellan 0 och 100 %

Tid skärmsläckning

-

Ställ in släckningstiden till mellan 10 s/ 30 s - 1 m/ 10 m/ 30 m - eller aldrig

Visa översikt för båt och husbil

Inaktiverad

Aktivera detta för att visa den mobila översiktssidan som är utformad för marina- och fjärrstyrda fordon Den här översikten ger en direktåtkomst till AC-strömbegränsningen samt till På/Av/Endast laddare inställningarna och pumpkontrollen. Den visar också upp till fyra tanknivåer.

Språk

Engelska

Välj mellan engelska, nederländska, kinesiska, tyska, spanska, franska, italienska, svenska, turkiska, tjeckiska, danska, polska, ryska och arabiska.

Enheter

°C

De tillgängliga alternativen är Celsius och Fahrenheit. Observera att den här inställningen inte påverkar temperaturenheten i VRM-portalen.

VRM-onlineportal - Läsa fullständig funktionsbeskrivning

Loggning aktiverad

Aktiverad

Aktivera eller inaktivera loggning

Id-nummer VRM-Portal

-

Använd det här värdet när du registrerar GX-enheten på VRM-portalen.

Loggintervall

15 minuter

Ställ in på allt mellan en minut och en dag. Välj längre tider på system med en osäker anslutning. Observera att den här inställningen inte påverkar rapporteringen av problem och statusändringar (bulk → absorption) till VRM-portalen. Dessa händelser startar en omedelbar överföring av alla parametrar.

Använd en säker anslutning (HTTPS)

Ja

Det krypterar kommunikationen mellan GX-enheten och VRM-servern.

Senaste kontakt

-

Tid sedan VRM-servern senast blev kontaktad.

Anslutningsfel

Inget fel

Visas om det är något fel i VRM-kommunikationerna. Se här för mer detaljer om felsökning av VRM.

VRM tvåvägskommunikation

Inaktiverad

Aktivera för VRM: Fjärrkonfigurering VEConfigure och VRM: Fjärrstyrd uppdatering av fast programvara

Starta om enheten när det inte finns någon kontakt

Inaktiverad

GX-enheten återställer sig själv i ett försök att rätta till eventuella nätverksfel om internetanslutningen försvinner under den förinställda fördröjningsperioden.

Återställningsfördröjning vid förlorad kontakt (tt:mm)

01:00

Hur länge enheten måste vara offline innan det startar om.

Förvaringsplats

Intern lagring

Visar om en extern lagringsenhet (t.ex. USB-minne eller mikro-SD-kort) är ansluten eller om det interna lagringsutrymmet används.

Tillgängligt diskutrymme

-

Antal byte tillgängliga på lagringsenheten.

mikro-SD/USB

-

Välj ”Säkert borttagning” av ett externt mikro-SD eller USB-minne (om ett sådant finns anslutet) innan du faktiskt tar bort det. Att inte göra det kan leda till förlust av data.

Sparade uppgifter

-

Hur många uppgifter som sparas lokalt om ingen internetanslutning finns tillgänglig. GX-enheten sparar så många uppgifter den kan lokalt och laddar sen upp dem när internet är tillgängligt igen.

Äldsta uppgift

-

Om internet/VRM inte är tillgängligt visar detta den senaste sparade uppgiften på GX-enheten.

ESS - Ett energilagringssystem (ESS) är ett särskilt energisystem som förenar en elnätsanslutning med en Victron växelriktare/laddare, en GX-enhet och ett batterisystem. Läsa fullständig funktionsbeskrivning..

Läge

Optimerad (med BatteryLife)

Optimerad (med BatteryLife) och Optimerad (utan BatteryLife), Hålla batterier laddade, Extern styrning.

Nätmätning

-

Lämnas med fabriksinställningen om det inte finns en extern nätmätare från Victron installerad.

Växelriktarens AC-utgång används

Aktiverad

Genom att ställa in den på ”Nej” visas inte diagrammet för AC-ut i översiktspanelen.

Egenförbrukning från batteri

Alla systembelastningar

Den här inställningen gör det möjligt för ESS att enbart använda batterieffekt för viktiga belastningar. Alternativen är ”Alla systembelastningar” eller ”Endast kritiska belastningar”. ”Växelriktarens AC-utgång används” måste vara aktiverad för att det här alternativet ska visas.

Reglering av multifas

-

Använd inställningen för faskompensation i system med en trefasanslutning till nätet.

Lägsta laddningsstatus - SoC (ej vid nätfel)

10 %

Konfigurerbar gräns för lägsta SoC. ESS förser belastningarna med ström från nätet när laddningsstatusen har sjunkit under det inställda värdet - förutom vid nätfel då systemet är i växelriktarläge.

Aktiv SoC-gräns

10 %

Använd den här inställningen för att se den nuvarande BatteryLife SoC-nivån.

Topplastutjämning

Endast över lägsta SoC

Endast över lägsta SoC, Alltid

BatteryLife-status

Egenkonsumtion

Egenkonsumtion, Urladdning inaktiverad, Långsam laddning, Bibehålla, Ladda upp

Begränsning av växelriktarström

Inaktiverad

Begränsning av den ström som dras av Multi t.ex. begränsning av strömmen som omvandlar från DC till AC.

Börvärde nät

50 W

Med ett högre börvärde för nätet kan du ge systemet lite ”spelrum” så att det inte matar in för mycket energi i nätet i händelse av plötsliga belastningsförändringar.

Nätinmatning

-

Ställ in och begränsa nätinmatning: AC-kopplad solcell – matning i överflöd, DC-kopplad solcell – matning i överflöd, Begränsa systemets inmatning.

Schemalagda laddningsnivåer

Inaktiv

Gör det möjligt att ställa in upp till fem schemalagda perioder, under vilka systemet tar ström från nätet för att ladda batteriet.

Energimätare - Läsa fullständig beskrivning

Roll

Nätmätare

Nätmätare, Solcellsväxelriktare, Generator, AC-mätare

Fastyp

Enfas

Antingen multi- eller enfas.

Solcellsväxelriktare - Läsa fullständig beskrivning

Växelriktare:

-

Visar anslutna AC-solcellsväxelriktare

Väx.rik: Position

AC-ingång 1

AC-ingång 1, AC-ingång 2, AC-utgång

Väx.rik: Fas

L1

Väx.rik: Visa

Ja

Hitta solcellsväxelriktare

-

Sök efter tillgängliga solcellsväxelriktare.

Detekterade IP-adresser

-

Visar IP-adresser för de solcellsväxelriktare som har upptäckts.

Lägg till IP-adress manuellt

-

Om en växelriktare har en manuellt tilldelad IP-adress kan du lägga till den direkt här.

Automatisk skanning

Aktiverad

Den här inställningen fortsätter att leta efter solcellsväxelriktare, det kan vara användbart om du använder en DHCP-tilldelad IP-adress som kan komma att ändras.

Trådlösa AC-sensorer

Välj positionen för varje AC-sensor (solcellsväxelriktare på AC-ingång 1, 2 eller på AC-utgång). Mer information om trådlösa AC-sensorer.

Modbus TCP/UDP-enheter

Automatisk skanning

Aktiverad

Skannar (söker) automatiskt efter Modbus TCP/UDP-enheter.

Skanna för enheter

-

Manuell sökning efter Modbus TCP/UDP-enheter.

Sparade enheter

-

Visar en lista över hittade Modbus TCP/UDP-enheter och deras IP-adresser.

Upptäckta enheter

Inaktiverad

Visar en lista över hittade upptäckta Modbus TCP/UDP-enheter. Använd den här menyn för att aktivera dessa enheter.

Ethernet - Läsa fullständig funktionsbeskrivning

Status

Urkopplad

Statusen kan antingen vara frånkopplad, ansluter eller ansluten.

MAC-adress

-

IP-konfigurering

Automatisk

Alternativ: Automatisk (DHCP) och manuell tilldelning av IP-adress.

IP-adress

-

Nätmask

-

Gateway

-

DNS-server

-

Link-local IP-adress

-

WiFI - Läsa fullständig funktionsbeskrivning.

Skapa åtkomstpunkt

Aktiverad

Inaktiverar den interna WiFi-åtkomstpunkten.

Wi-Fi-nät

-

Visar en lista över tillgängliga WiFi-nät och/eller det nät som GX-enheten är ansluten till.

Namn

-

WiFi-nätets SSID.

Status

Ansluten

Glöm nät

-

Tryck på ”glöm” nät om du vill ansluta till ett annat nät eller felsöka.

Signalstyrka

%

MAC-adress

-

IP-konfigurering

Automatisk

Alternativ: Automatisk (DHCP) och manuell tilldelning av IP-adress.

IP-adress

-

Nätmask

-

Gateway

-

DNS-server

-

GSM-modem - Läsa fullständig funktionsbeskrivning.

GPS - Läsa fullständig funktionsbeskrivning

GPS-information

-

Status, latitud, longitud, hastighet, kurs, höjd, antal satelliter

Enhet

-

Visar enhetsrelaterad information för diagnos.

Format

DDD.DDDDD°

Välj mellan visning av decimalgrader, grader och decimalminuter eller grader, minuter och sekunder.

Hastighetsenhet

km/h

Välj mellan km/h, meter per sekund, engelsk mil per timme, eller knop.

Start/stopp av generator - Läsa fullständig funktionsbeskrivning..

Status

Stoppad

Visar generatorns tillstånd.

Möjliga statusmeddelanden:

Stoppad, uppvärmning, startad manuellt, körs med villkor, nedkylning, stoppar

Fel

Inget fel

Visar om det är något fel (t.ex. om generatorn borde vara i drift men ingen AC-ingång känns av).

Drifttid

hh:mm

Tiden generatorn har varit i drift sedan start.

Sammanlagd drifttid

hh:mm

Sammanlagd tid generatorn har varit i drift sedan nollställning.

Tid till service

hh

Timmar kvar till nästa service.

Tid till nästa testkörning.

hh:mm

Om en periodisk körning är programmerad kommer räknaren att visa i dagar och timmar hur lång tid det är kvar till dess.

Funktion autostart

Inaktiverad

Aktivera eller inaktivera funktionerna för autostart, de kan ställas in ytterligare i menyn för Generator → Settings → Conditions menu (Generator -> Inställningar -> Tillstånd).

Manuell start

-

Starta generatorn, kör i tt:mm.

Daglig drifttid

-

Undermeny som visar historiken över tiden generatorn har varit i drift (minuter) varje dag de senaste 30 dagarna.

Start/stopp av generator -> Inställningar

Start/stopp av generator -> Inställningar - > Tillstånd

Vid kommunikationsförlust

Stoppa generator

Stoppa, Starta, Håll generatorn igång

Stoppa generator när AC-ingång är tillgänglig

Inaktiverad

Det här alternativet passar utmärkt för reservsystem när en Quattro har näteffekt ansluten till en AC-ingång och har en generator ansluten till den andra AC-ingången. När detta alternativ är aktiverat stoppar generatorn så fort som nätet är tillgängligt igen.

Batteri-SoC

Nej

Använd batteriets SoC-värde för start/stopp - Nej/Ja

Starta när SoC är lägre än - %

Startvärde under tysta timmar - % (för att förbigå programmerade tysta timmar när det är absolut nödvändigt).

Stoppa när batteriets SoC är högre än - %

Stoppvärde under tysta timmar - % (tillåter kortare drifttid under tysta timmar när systemet har återhämtat sig).

Batteriström

Batterispänning

AC-utgång

Nej

Använd värde för start/stopp - Nej/Ja

Starta när värdet är högre än - ampere/ volt/ watt

Startvärde under tysta timmar - ampere/ volt/ watt (för att förbigå programmerade tysta timmar när det är absolut nödvändigt).

Starta efter att tillståndet är uppnått i - antal sekunder (för att tillåta tillfälliga toppar att strömma igenom utan att trigga en start).

Stoppar när värdet är lägre än - ampere/ volt/ watt

Stoppvärde under tysta timmar - ampere/ volt/ watt (tillåter kortare drifttid under tysta timmar när systemet har återhämtat sig).

Stoppa efter att tillståndet är uppnått i - antal sekunder (för att tillåta tillfälliga toppar att strömma igenom utan att trigga en start).

Hög temperatur växelriktare

Överbelastning växelriktare

Nej

Start vid värdeslarm - Nej/ Ja

Starta när larmet är aktivt i - antal sekunder (för att tillåta tillfälliga toppar att strömma igenom utan att trigga en start).

När larmet har rensats, stoppa efter - antal sekunder (för att tillåta tillfälliga toppar att strömma igenom utan att trigga en start).

Generator start/stopp -> Inställningar -> Tillstånd -> Periodisk drift

Periodisk drift

Nej

Aktivera Nej/ Ja

Driftintervall

Hoppa över drift om enheten har varit i drift i

Startdatum driftintervall

Starttid

Driftlängd (tt:mm)

Kör tills att batteriet är fulladdat.

Start/stopp av generator -> Inställningar

Kortaste drifttid

0

Det lägsta antal minuter generatorn kommer att vara i drift var gång den startas, även efter ett stopptillstånd.

Uppvärmningstid

0

Gör det möjligt att ställa in en konfigurerbar tid för generatorn att värmas upp eller kylas ner via reläkontroll medan AC-ingångsreläet är öppet och växelriktare/laddaren inte är anslutet till det.

Nedkylningstid

0

Detektera generatorn vid AC-ingång

Nej

Nej/ Ja - Ett larm utlöses när enheten inte känner av någon ström från generatorn på växelriktarens AC-ingång. Säkerställ att rätt AC-ingång är inställd på generator på systemets inställningssida.

Larm när generatorn inte är i autostart-läge

Inaktiverad

Om det här är aktiverat utlöses ett larm när autostart-funktionen har varit inaktiv i över 10 minuter.

Tysta timmar

0

Tysta timmar hindrar generatorns normala driftvillkor från att starta generatorn. I vissa inställningar är det möjligt att specificera värden som ska förbigå de tysta timmarna (t.ex. en trigger vid extremt låg batterispänning för att förhindra att systemet stängs ner).

Drifttid och service

Undermeny

Detta är servicemenyn där räknaren för daglig drifttid och servicetimern kan nollställas och intervalltimmarna för service kan definieras.

Nollställning av räknare av daglig drifttid

Ett alternativ för att nollställa generatorns räknare av drifttid, t.ex. om dessa används för service eller om generatorn ska bytas ut eller repareras.

Generatorns totala drifttid (timmar)

Den totala tiden generatorn har varit i drift sedan räknaren återställdes.

Generatorserviceintervall (timmar)

Ange serviceintervallen i timmar här.

Återställa servicetimer

Tryck för att nollställa servicetimern efter att servicen har slutförts.

Tankpump - Konfigurera automatisk start/stopp av pump baserad på tanknivåinformation (sändare). Pump automatisk start/stopp med Color Control GX

Pumpstatus

-

Visar om pumpen är i drift eller inte.

Läge

Automatisk

Alternativen är Auto, ON (På) eller Off (Av). Det här är det manuella sättet att förbigå nivåutlösarna för start och stopp när en tanksensor är ansluten.

Tanksensor

Automatisk

Välj den tanksensor som används för tankpumputlösaren. ”Ingen tanksensor” kommer att visas om ingen tanksensor är ansluten eller inte hittas.

Startnivå

50 %

Utlösningsnivån i tanken för att starta tankpumpen (stänga reläet).

Stoppnivå

80 %

Utlösningsnivån i tanken för att stoppa tankpumpen (öppna reläet).

Relä

Funktion

Larmrelä

Välj reläfunktionen. Möjliga funktioner är ”Larmrelä”, ”Start/stopp av generator”, ”Tankpump”, ”Temperatur” och ”Manuell”.

Polaritet

Normalt öppen

Välj reläets polaritet på baksidan av CCGX. ”Normalt öppen” eller ”Normalt stängd”. Observera att om du ställer in den på ”normalt stängd” ökar strömförbrukningen för CCGX). Detta alternativ är endast tillgängligt när reläet är konfigurerat som ett larmrelä.

Tjänster

ModbusTCP

Av

Den här inställningen aktiverar tjänsten Modbus TCP. Mer information om ModbusTCP i det här dokumentet och i vitboken om kommunikation https://www.victronenergy.se/upload/documents/Whitepaper-Data-communication-with-Victron-Energy-products_EN.pdf

MQTT på LAN (SSL)

På

Aktiverar MQTT på LAN - Mer information om MQTT finns tillgänglig på Victron Community.

MQTT på LAN (ren text)

Av

Den här inställningen måste vara aktiverad när man ansluter till en marin MFD.

VE.Can-port

VE.Can

CAN-bus-profil (Inaktiverad, VE.Can och Lynx Ion BMS 250 kbit/s, VE.Can och Can-bus BMS 250 kbit/s, CAN-bus BMS 500 kbit/s, Oceanvolt 250 kbit/s, RV-C (250 kbit/s). Ytterligare alternativ: Enheter, NMEA 2000-ut, Väljare av unikt identitetsnummer, Kontrollera unika identitetsnummer, nätverksstatus.

CAN-bus

CAN-bus-profil, skicka data till VE.Can, unikt enhetsnummer för VE.Can, kontrollera unika nummer

I/O
