15. Prise en charge RV-C
15.1. Introduction au RV-C
À partir du micrologiciel v2.90 de Venus OS, Victron prend en charge le protocole RV-C.
Qu’est-ce que le protocole RV-C ?
Le protocole RV-C (Recreation Vehicle-CAN) est aux véhicules de loisirs ce que NMEA 2000 (également connu sous le nom de N2K) est aux bateaux : un protocole de communication basé sur le bus CAN (Controller Area Network bus) et utilisé principalement dans les véhicules de loisirs aux États-Unis pour permettre aux dispositifs et appareils de ces véhicules de communiquer et de fonctionner ensemble.
Il comporte deux fonctions de base, RV-C out et RV-C in.
RV-C out permet de contrôler et de surveiller les appareils Victron compatibles à partir d’un panneau de commande RV-C.
RV-C in permet de recevoir des données provenant d’un ou plusieurs appareils RV-C compatibles et de les afficher sur le dispositif GX.
En bref, lorsque cette fonction est activée et que le dispositif GX est connecté à un réseau RV-C, un panneau de commande RV-C peut lire les données Victron, par exemple celles d’un BMV ou d’un convertisseur/chargeur, et les afficher à l’utilisateur ou même contrôler certains d’entre eux. Les appareils compatibles RV-C sont affichés en même temps sur l’unité GX.
RV-C est basé sur la norme SAE J1939.
15.2. Limitations
Appareils VE.Can
Les protocoles RV-C et VE.Can ne sont pas compatibles entre eux : un port VE.Can sur un dispositif GX peut être configuré sur le profil VE.Can ou sur le profil RV-C, mais pas sur les deux en même temps.
En utilisant un dispositif GX avec un seul port VE.Can pleinement fonctionnel, les appareils pouvant être utilisés dans le système lorsque la connexion au RV-C est requise seront limités.
Produits typiques liés aux véhicules de loisirs, qui ne peuvent donc pas être utilisés dans la situation décrite ci-dessus :
le Lynx Smart BMS ne peut pas être utilisé car il doit être connecté via VE.Can. Utilisez plutôt un BMS VE.Bus (se connecte au port VE.Bus).
le Lynx Smart Shunt ne peut pas être utilisé, utilisez un SmartShunt à la place (se connecte via VE.Direct).
le régulateur d’alternateur Wakespeed ne peut pas être connecté à la surveillance via le dispositif GX.
les contrôleurs de charge MPPT de plus grande puissance doivent être connectés en utilisant leur connexion VE.Direct. Pas sur un réseau VE.Can.
Actuellement, selon le système, cela limite également le choix d’un dispositif GX approprié :
Color Control GX (CCGX), MultiPlus-II GX et EasySolar-II GX : n’ont qu’un seul port VE.Can, ils peuvent donc être configurés soit pour VE.Can, soit pour RV-C, mais pas pour les deux. C’est pourquoi il n’est pas possible, par exemple, de créer un système avec un Lynx Smart BMS (qui doit être connecté à un port VE.Can) et de le connecter en même temps via RV-C.
Cerbo GX : la génération actuelle n’a qu’un seul port VE.Can (pleinement fonctionnel). Comme ci-dessus, vous devez utiliser soit le VE.Can soit le RV-C, mais pas les deux.
Note
Veuillez noter que le port BMS-Can du Cerbo GX est limité et ne peut pas être utilisé comme port RV-C.
Venus GX : possède deux ports VE.Can. Il peut donc être connecté aux deux réseaux, VE.Can et RV-C, en même temps.
Ekrano GX : possède deux ports VE.Can. Il peut donc être connecté aux deux réseaux, VE.Can et RV-C, en même temps.
15.3. Appareils compatibles
Venus v2.90 ajoute la prise en charge de RV-C out pour les produits :
Produit Victron | Remarques |
|---|---|
Convertisseur/chargeur VE.Bus | Le convertisseur et le chargeur peuvent être commandés séparément (marche/arrêt) à partir de RV-C. Il est également possible de régler la limite du courant d’entrée de l’alimentation à quai. |
Chargeur Smart IP43 120-240 V | Peut être activé/désactivé (marche/arrêt) via RV-C. Il est également possible de régler la limite du courant d’entrée de l’alimentation à quai. |
Chargeur Smart IP43 230 V | Le chargeur Smart IP43 230 V ne peut pas être contrôlé et est en lecture seule. |
Skylla-i et Skylla-IP44/IP65 | Notez que cela nécessite deux interfaces CAN-bus entièrement fonctionnelles. Pour l’instant, seuls le Venus GX et l’Ekrano GX disposent de ces deux interfaces. |
Convertisseur VE.Direct | |
Inverter Smart et Inverter RS | |
Chargeurs solaires, y compris MPPT RS | |
Batteries : BMV, SmartShunt, Lynx Shunt, Lynx Ion BMS, Lynx Smart BMS | |
Réservoirs ; détecteurs de niveau de réservoir connectés à : l’entrée de niveau de réservoir du dispositif GX un GX Tank 140 le port VE.Can et/ou NMEA 2000 du dispositif GX. |
VenusOS prend également en charge les données RV-C pour :
Capteurs de réservoir RV-C
Veuillez noter que le Garnet SeeLevel II 709 n’affiche pas le niveau ni la capacité absolus du réservoir. Par conséquent, nous n’affichons que le niveau relatif. Les réservoirs d’un autre dispositif GX afficheront le niveau et la capacité absolus, mais ne pourront pas être configurés via RV-C.
Batteries RV-C : Lithionics est la seule batterie RV-C prise en charge (y compris la prise en charge DVCC)
Voir l’annexe pour les paramètres avancés et la programmation RV-C.
15.4. Configuration RV-C
La configuration RV-C s’effectue via le dispositif GX :
Ouvrez la console distante et accédez à Paramètres → Services → Ports VE.Can → Profil CAN-bus.
Ouvrez le profil CAN-bus et sélectionnez le profil RV-C (250 kbit/s).
Le profil RV-C commencera à fonctionner et le profil précédemment sélectionné s’arrêtera (les équipements associés comme les appareils VE.Can seront alors indisponibles dans l’interface graphique).
 |  |  |
15.4.1. Configuration des appareils RV-C out
Les appareils RV-C out peuvent être configurés à partir du sous-menu Appareils dans le menu des ports VE.Can.
Le sous-menu Appareils contient tous les appareils du réseau RV-C, y compris les appareils RV-C out. Ces derniers sont identifiés par leur [n° d’instance VRM], qui peut être utilisé pour identifier les appareils « réels » à partir du menu racine du dispositif GX. La valeur hexadécimale à droite est l’adresse source.
Lorsque vous accédez au sous-menu d’un appareil RV-C, vous verrez des informations générales sur l’appareil RV-C et, plus important encore, le menu de configuration si vous faites défiler la page jusqu’en bas. La consultation du menu de configuration nécessite au moins un niveau d’accès utilisateur et installateur, voir le chapitre Structure des menus et paramètres configurables.
L’instance des DGN correspondants peut être modifiée dans le sous-menu Configuration.
15.5. Prise en charge du Garnet SeeLevel II 709-RVC et du dispositif GX Victron
Avec la prise en charge RV-C dans le système d’exploitation Venus il est également possible d’utiliser le Garnet SeeLevel 709-RVC et d’afficher ses données sur le dispositif GX et VRM. Tous les modèles 709-RVC et le SeeLevel Soul sont compatibles avec le GX.
Notez les limitations décrites dans la section Limitations. Cela signifie que lorsqu’un port CAN-bus est utilisé sur le dispositif GX pour RV-C, il ne peut pas être utilisé en même temps à d’autres fins, telles que les fonctions communes VE.Can et NMEA 2000. Il s’agit soit de VE.Can/N2K, soit de RV-C, à moins qu’il ne s’agisse d’un Venus GX ou d’un Ekrano GX, qui disposent de deux ports VE.Can complets. Si cela limite trop l’utilisation du dispositif GX en termes de connectivité via VE.Can, il est recommandé d’utiliser le Garnet SeeLevel 709-N2K à la place.
Notez également que les niveaux de réservoir affichés sur le dispositif GX Victron seront en pourcentage, et non pas en volume réel en litres, gallons ou toute autre unité de volume.
15.5.1. Câblage du capteur de niveau de réservoir Garnet SeeLevel II 709-RVC à un dispositif GX
Avant de réaliser la connexion à un dispositif GX, assurez-vous que le Garnet SeeLevel II 709-RVC a été installé et configuré correctement conformément aux instructions d’installation de Garnet.
Tandis que le port VE.Can nécessite un connecteur RJ45, le panneau Garnet SeeLevel est équipé soit d’un connecteur RV-C multi-broche ou d’une connexion câblée avec un câble noir, un câble bleu et un câble blanc. Afin de pouvoir connecter les deux ensemble, un câble adaptateur doit être installé conformément à l’affectation des broches dans le tableau ci-dessous.
Un câble CAT5 Ethernet disponible dans le commerce est le mieux adapté, où l’une des deux extrémités est en premier lieu coupée et ensuite connectée au panneau Garnet.
Code couleur des câbles du panneau Garnet | Connecteur RV-C | VE.Can RJ45 Victron | Code couleur des câbles CAT5 Ethernet | Signal |
|---|---|---|---|---|
Noir | 4 | 3 | Vert/blanc | Mise à la terre |
Bleu | 3 | 8 | Marron | CAN-L |
Blanc | 2 | 7 | Marron/blanc | CAN-H |

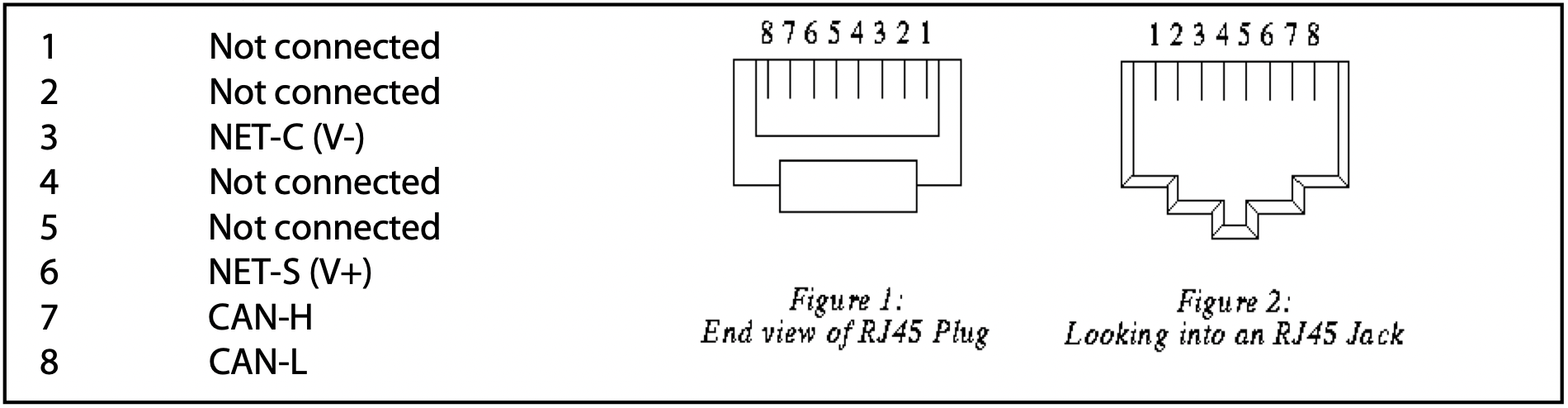

Broche de sortie VE.Can Victron
15.5.2. Installation et configuration
Acheminez le câble du panneau du Garnet au dispositif GX.
Assurez-vous que le Garnet et le dispositif GX sont éteints.
Branchez la prise RJ45 au port VE.Can du dispositif GX et l’autre extrémité du câble adaptateur au panneau du Garnet.
Assurez-vous que la terminaison bus est correcte. Pour le dispositif GX : Utilisez le terminateur RJ45 VE.Can bleu inclus. La terminaison bus correcte est obligatoire pour le Garnet SeeLevel s’il s’agit du seul dispositif RV-C.
Une fois tout installé correctement, allumez les deux dispositifs.
Procédez avec la configuration RV-C comme expliqué au chapitre de la Configuration RV-C pour configurer correctement le port VE.Can pour le profil RV-C.
