3. Installation

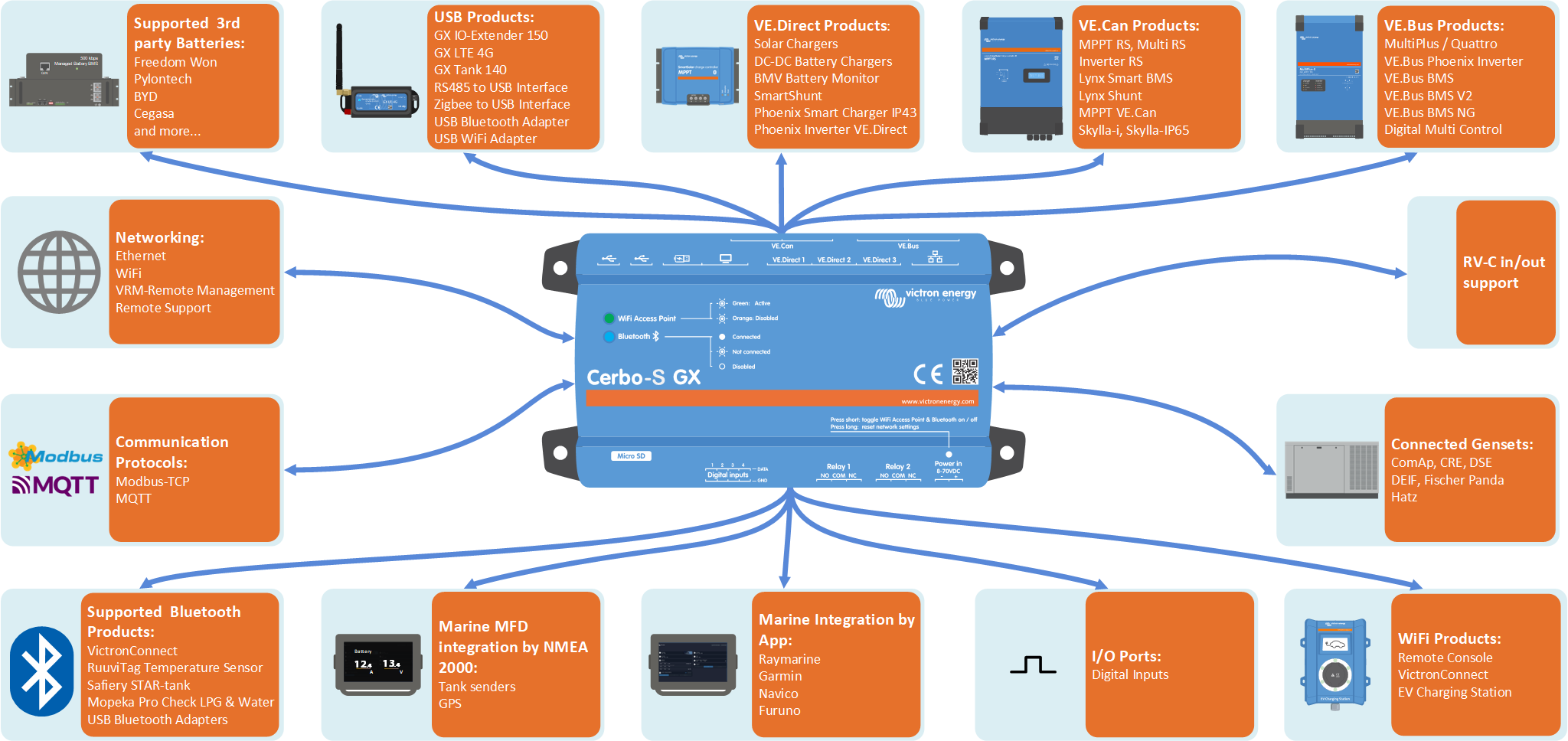

3.1. Cerbo-S GX Översikt av anslutningar
Kommunikationsportar | IO | Annat |
---|---|---|
3x VE.Direct | 4x Digitala ingångar | MicroSD-kortuttag (max. 32 GB) |
1x VE.Can (icke-isolerad) | 2x programmerbart relä (NO, COM, NC - strömbegränsning: DC upp till 30 VDC: 6 A/ DC upp till 70 VDC: 1 A/ AC: 6 A, 125 VAC | Ström in-port (8 - 70 VDC) |
1x VE.Bus | HDMI-port | |
Ethernet | ||
WiFi 2,4 GHz (802,11 b/g/n) inkl. WiFi-åtkomstpunkt | ||
Bluetooth Smart | ||
2x USB-värdportar + 1x USB-endast strömport |
3.2. Monteringsalternativ och tillbehör
Följande monteringsalternativ och tillbehör finns till försäljning:
Se den här videon för alla monteringsalternativ:
3.3. Strömförsörjning av Cerbo-S GX
Enheten förses med ström via kontaktdonet Effekt i V+. Den accepterar från 8 till 70 VDC. Enheten kommer inte att förse sig själv med ström från någon av de andra anslutningarna (t.ex. nätverk) Den tillhandahållna DC-strömkabeln innehåller en inbyggd långsam säkring på 3,15 A.
Om DC-spänningen överstiger 60 V klassas Cerbo-S GX som en ”inbyggd produkt”. Installationen ska ske på ett sådant sätt att användaren inte kan röra terminalerna.
När Cerbo-S GX används i en installation med en VE.Bus BMS, koppla Effekt i V+ på Cerbo-S GX till terminalen kallad ”Belastningsfrånkoppling” på VE.Bus BMS. Koppla de båda negativa kablarna till den negativa polen på ett vanligt batteri.
En varning om strömförsörjning från AC-ut-terminalen på en VE.Bus växelriktare, Multi eller Quattro:
Om du förser Cerbo-S GX med ström från en AC-adapter som är kopplad till AC-utgångsporten på någon VE.Bus-produkt (Växelriktare, Multi eller Quattro), kommer en låsning att uppstå efter att VE.Bus-produkterna har fått en lägre strömtillförsel av någon anledning (efter ett driftfel eller under dödnätsstart). VE.Bus-enheterna kommer inte att kallstarta förrän Cerbo-S GX har fått ström …men Cerbo-S GX kommer inte att kallstarta förrän det har fått ström. Den här låsningen kan korrigeras genom att snabbt koppla ur Cerbo-S GX VE.Bus-kabeln och då kommer du att se att VE.Bus-produkterna kallstartar omedelbart.
Det går även att ändra RJ45-kablarna. Se FAQ Q20 för mer information om det här.
Observera att både med eller utan ovan nämnda ändring innebär strömtillförsel till övervakningsutrustningen från AC-ut på en växelriktare/laddare (självklart) att all övervakning stängs av om ett problem uppstår som gör att växelriktare/laddaren stängs ner. Exempel på det är överbelastning av växelriktare, hög temperatur eller låg batterispänning. Därför rekommenderar vi att du förser GX-enheten med ström från batteriet.
Isolering
Eftersom Cerbo-S GX ät kopplad till många olika produkter bör du säkerställa att isoleringen är gjord ordentligt för att undvika jordslingor. In 99 % av installationerna kommer det inte att vara ett problem.
VE.Bus-portarna är isolerade
VE.Direct-portarna är isolerade
VE.Can-portarna är inte isolerade
USB-portarna är inte isolerade. Att ansluta en WiFi-dongle eller GPS-dongle kommer inte att innebära några problem eftersom de inte är kopplade till någon annan strömkälla. Även om det förekommer jordslingor när du monterar en separat strömförsedd USB-hubb, har vi i våra omfattande tester sett att det inte orsakade några problem.
Ethernetporten är isolerad, förutom skärmen: använd oskärmade UTP-kablar för Ethernet-nätet.
Utökning av USB-portar med en självförsörjande USB-hubb
Även om antalet USB-portar kan utökas genom att använda en hubb så finns det en gräns för mängden effekt som ombord-USB-porten kan leverera. Om du vill utöka antalet USB-portar rekommenderar vi alltid att du använder strömförsedda USB-hubbar. För att minska risken för problem bör du se till att använda USB-hubbar av bra kvalitet. Eftersom Victron även erbjuder en VE.Direct till USB-adapter, kan du använda det upplägget för att öka antalet VE.Direct-enheter du kan ansluta till ditt system, hänvisning till detta dokument för information om högsta antalet enheter som kan kopplas till flera olika GX-enheter.
3.4. GX Touch 50-serien och GX Touch 70-serien

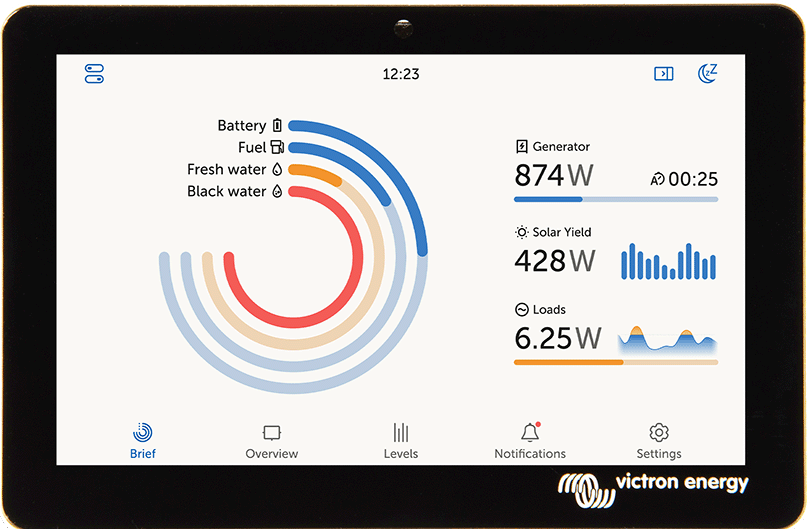

GX Touch 50 och GX Touch 70 är skärmtillbehör till Cerbo GX. Pekskärmarna på fem och sju tum som finns tillgängliga i två versioner, för topp- eller väggmontering eller en infälld monteringsversion (flushmontering), ger dig en direkt översikt av ditt system och gör det möjligt att ändra inställningar på ett ögonblick. Deras supersmala vattentäta design och enkla installation ger dig stor flexibilitet för att skapa en ren och klar panel.
Ingen konfigurering krävs. När skärmen är inkopplad kommer enheten automatiskt att visa GX-översikten och menyval.
Visningsalternativ finns tillgängliga i ”Settings→ Display & Language menu” (Inställningar - Skärm- och språkmeny). Du kan ställa in en tid innan skärmen släcks, eller aktivera adaptiv ljusstyrka.
Skärmen styrs lätt med fingret. Du kan dra åt sidan för att skrolla upp och ner i menyerna och klicka för att göra val. Text och siffror matas in via ett tangentbord på skärmen.
Monteringsalternativ
Beroende på modellen är det möjligt att montera GX Touch på många olika sätt:
GX Touch 50 & GX Touch 70
Toppmontering, genom att använda de medföljande konsolerna,

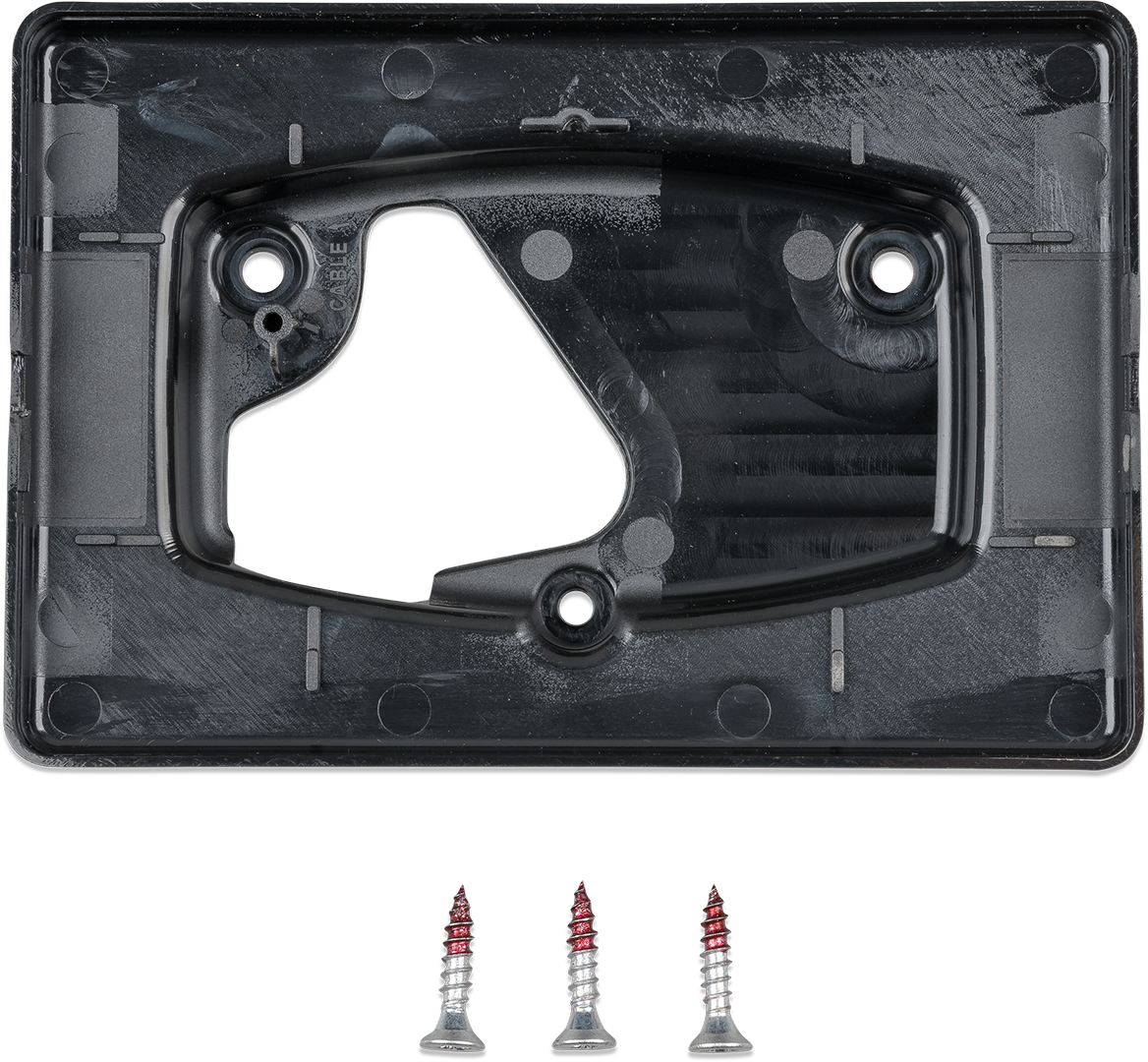

Väggmontering, genom att använda tillvalet GX Touch Wall Mount
Genom att använda tillvalet GX Touch 50-adapter för CCGX-utskärning (endast GX Touch 50).
Det medföljande (från serienummer HQ2242, kan beställas separat - se databladet för ytterligare information) skyddshöljet skyddar från UV-ljus under längre exponering för sol. Observera att detta hölje inte passar flushmonteringen för GX Touch 50 och 70.
GX Touch 50 Flush & GX Touch 70 Flush
Flushmontering med den medföljande gummiförslutningen, konsoler, gängade ändar och vingmuttrar. Det bästa alternativet när det kommer till damm- och vattenmotstånd. Skruva endast åt de gängade ändarna och vingmuttrarna för hand.
Flushmonteringen ska limmas direkt på underlaget genom att använda det redan förmonterade bindemedlet (utan konsoler, gängade ändar och vingmuttrar). Kapslingsskyddet beror till största del på underlaget.
Reliefinstallation (fullständig flush, se borrjiggen för detaljer) antingen med gummiförslutning eller förmonterat bindemedel. Kapslingsskyddet beror till största del på underlaget.
Anslutning av GX Touch 50 eller GX Touch 70
Viktigt
Observera att GX Touch måste anslutas till Cerbo GX innan den förses med ström. Det bästa sättet att göra det är att dra ut anslutningsdonet från Cerbo GX före installationen.
Pekskärmen är ansluten till enheten med en kabel som har ett HDMI-kontaktdon och ett USB-kontaktdon på ena sidan.
Montera pekskärmen på en passande plats.
Anslut HDMI-kontakten i HDMI-porten på Cerbo-S GX.
Om du har en första generationens Cerbo GX (PN BPP900450100) ska du ansluta USB-kontakten till USB-porten som är precis bredvid HDMI-porten (den här USB-porten används enbart för att försörja pekskärmen och har ingen annan funktion). Om du har en andra generations Cerbo GX (PN BPP900450110 och BPP900451100) kan du ansluta GX Touch till vilken som helst av de tre USB-portarna.
Sätt i strömkabeln i Power in-porten via dess kopplingsplint och förse Cerbo med ström. Efter att Cerbo har startat upp visas Remote Console på pekskärmen. Sätt dig in i hur pekskärmen fungerar och konfigurera sen dess inställningar.
3.5. Inaktivera pek-ingångskontroll (touch)
För att begränsa åtkomsten till GX-systemet är det möjligt att inaktivera pek-ingångskontrollen för den anslutna GX Touch 50 eller 70 pekskärmen. Det möjliggör montering av GX Touch där den är synlig för systemoperatören och samtidigt hindrar det dem från att använda den för att höja sin åtkomstnivå.
Observera att den här funktionen endast inaktiverar pek-/muskontroll. På Remote Console kan du fortfarande styra enheten med tangentbordet.
Det finns två sätt att inaktivera skärmens pekfunktion:
Genom att använda en tillfällig tryckknapp kopplad till en av de digitala ingångarna.
Genom att använda det externa USB-tangentbordet kopplat till Cerbo-S GX; Pekfunktionen kan då slås på eller stängas av genom att trycka på tangenten Pause/Break.
Om du vill använda den här funktionen måste du säkerställa att USB-portarna och USB-tangentbordet inte är tillgängliga.
Inaktivera pek-ingångskontroll (touch) med en tillfällig tryckknapp
Gå till Settings → IO → Digital inputs → Digital input [nummer på den digitala ingången] Inställningar → IO → Digitala ingångar).
Skrolla ner i undermenyn tills du ser alternativet pek-ingångskontroll.
Tryck på mellanslagstangenten eller klicka för att aktivera pek-ingångskontroll.
Koppla en tillfällig tryckknapp: mellan de lämpliga topp- och bottenstiften på den associerade digitala ingången.
Genom att trycka ner knappen en gång aktiveras (inaktiveras) pekfunktionen. Det är inte längre möjligt att använda pekfunktionen. Skärmen släcks efter den tid som ställts in under Skärmsläckning (se meny Skärm och språk). Genom att vidröra skärmen aktiveras den senast inställda sidan. Genom att trycka ner knappen på nytt inaktiveras (aktiveras) pekfunktionen. Observera att detta drar GPIO-stiftet till jord. Sätt inte GPIO-stiften under spänning.
Inaktivera pek-ingångskontroll (touch) med ett externt USB-tangentbord
Anslut ett externt USB-tangentbord till en av USB-portarna på Cerbo-S GX
Tryck på Pause/Break-knappen för att stänga av eller slå på pek-ingångskontrollen.
För tangentbord utan Pause/Break kan man använda en av ersättningstangenterna som nämns i den här Wikipedia-artikeln.
3.6. Reläanslutningar
Cerbo-S GX har reläfunktionerna potentialfri Normalt öppen (NO) och Normalt stängd NC). Reläfunktionerna kan programmeras via GX-menyn, Settings → Relay → Function (Inställningar →Relä → Funktion).
Relä 1 är särskilt viktigt eftersom, utöver manuell och temperatur-relaterad utlösning (gäller även relä 2), kan det även användas som ett larm-, generator start/stopp- eller tankpumps-relä.
Om reläfunktionen konfigureras som ett larmrelä är det möjligt att vända reläets polaritet via en tilläggsmeny. Standardinställningen är Normalt (vanligtvis) öppen. Observera att en ändring av polariteten till Normalt (vanligtvis) stängd leder till en något högre strömförbrukning från GX-enheten.
Observera reläets spännings- och strömbegränsningar, som är: DC upp till 30 VDC: 6 A - DC upp till 70 VDC: 1 A - AC: 6 A, 125 VAC
