3. Instalação

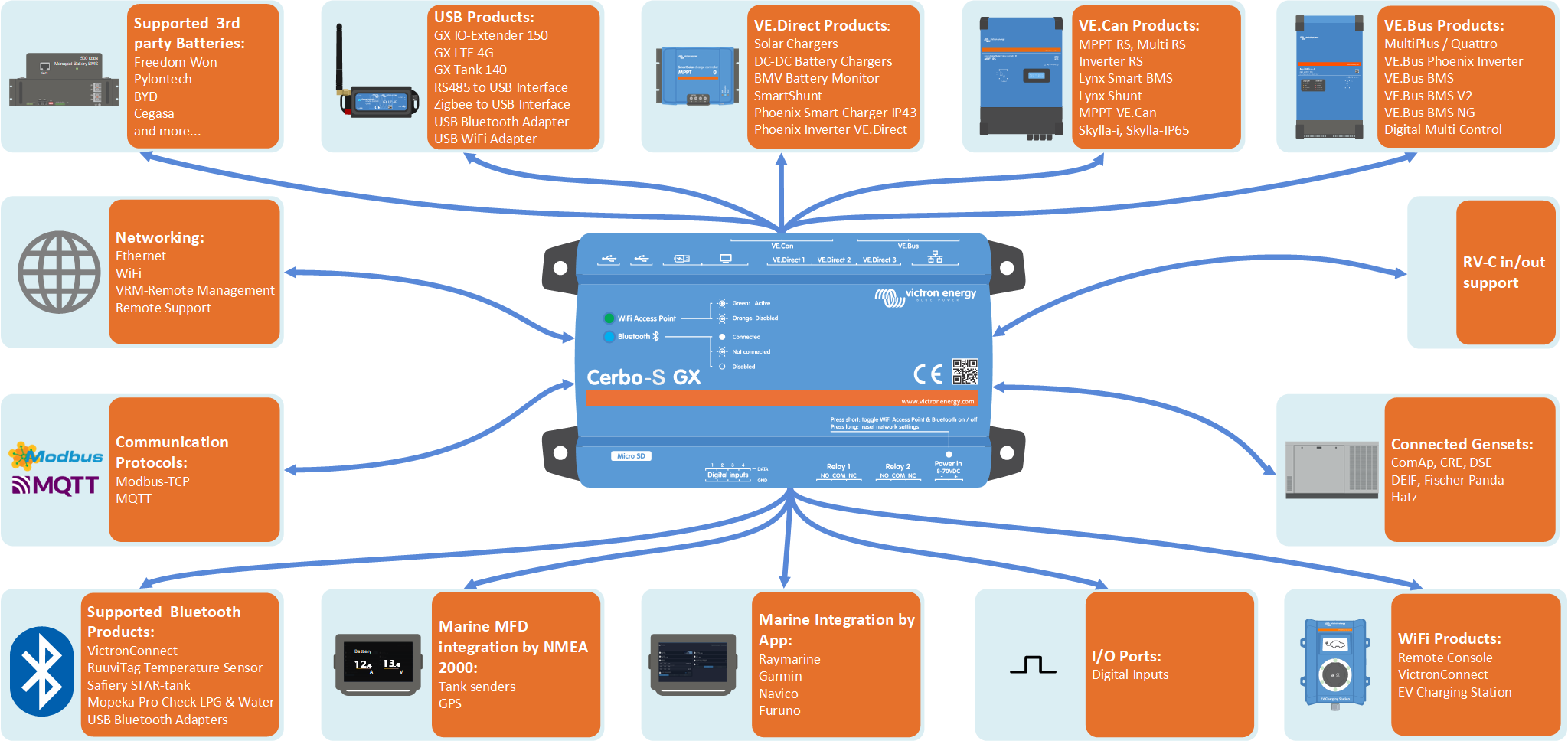

3.1. Resumo das ligações do Cerbo-S GX
Portas de comunicação | ES | Outro |
|---|---|---|
3 x VE.Direct | 4 x entradas digitais | Ranhura para cartão microSD (máx. 32 GB) |
1 x VE.Can (não isolada) | 2 x relés programáveis (NO, COM, NC - limite de corrente: CC até 30 VCC: 6 A / CC até 70 VCC: 1 A / CA: 6 A, 125 VCA | Porta de entrada de alimentação (8 VCC - 70 VCC) |
1 x VE.Bus | Porta HDMI | |
Ethernet | ||
WiFi 2,4 GHz (802.11 b/g/n) incluindo o ponto de acesso WiFi | ||
Bluetooth Smart | ||
2 portas USB host e 1 porta USB só de alimentação |

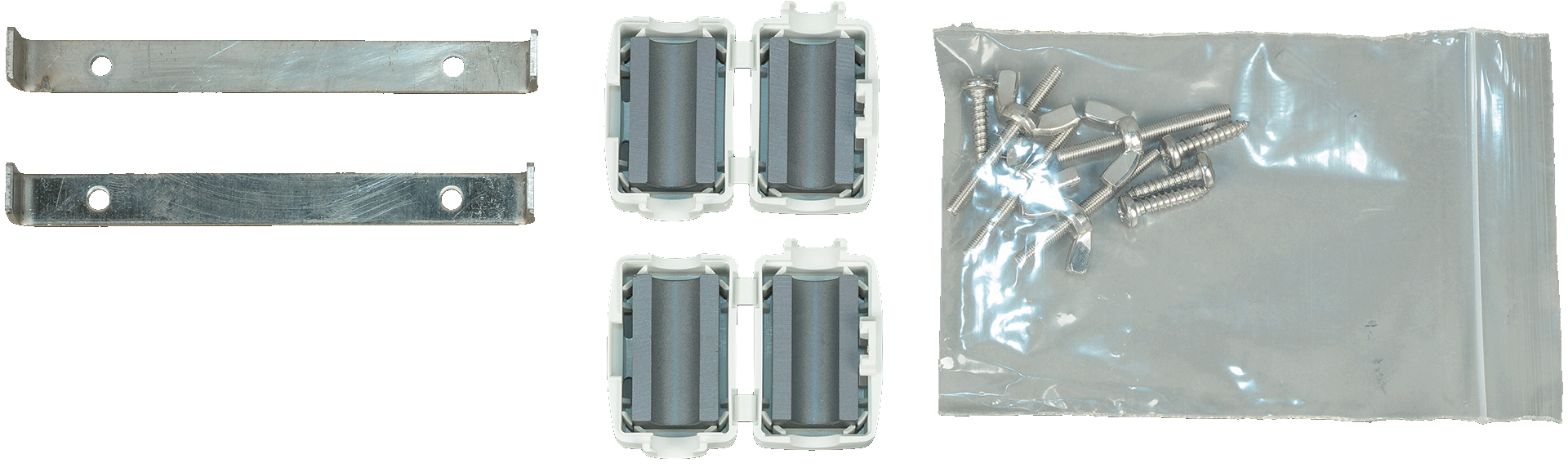

3.2. Opções e acessórios de montagem
As seguintes opções de montagem e acessórios estão disponíveis para compra:
Veja neste vídeo todas as opções de montagem:
3.3. Alimentação do Cerbo-S GX
O dispositivo é alimentado com o conector Power in V+. Aceita de 8 VCC a 70 VCC. Este dispositivo não se alimenta de qualquer das outras ligações (p. ex., rede). O cabo de alimentação elétrica CC fornecido inclui um fusível de fusão lenta de 3,15 A em linha.
Se a tensão CC superar 60 V, o Cerbo-S GX é classificado como um «produto integrado». A instalação deve ser feita de forma que o utilizador não possa tocar nos terminais.
Quando o Cerbo-S GX for utilizado numa instalação com um VE.Bus BMS, conecte o Power in V+ no Cerbo-S GX ao terminal rotulado 'Desconectar carga' no VE.Bus BMS. Ligue ambas as pontas negativas ao conector negativo de uma bateria comum.
Uma advertência sobre a alimentação a partir do terminal de saída AC-out de um Inversor VE.Bus, Multi ou Quattro:
Se alimentar o Cerbo-S GX a partir de um adaptador CA ligado à porta de saída AC-out de qualquer produto VE.Bus (Inversor, Multi ou Quattro), ocorrerá um bloqueio depois de os produtos VE.Bus serem desligados por qualquer motivo (após qualquer anomalia operacional ou durante um arranque autónomo). Os dispositivos VE.Bus não vão arrancar enquanto o Cerbo-S GX não for alimentado… mas o Cerbo-S GX não vai arrancar enquanto não receber alimentação. Este bloqueio pode ser retificado desligando brevemente o cabo VE.Bus do Cerbo-S GX, momento em que verá como os produtos VE.Bus começam imediatamente a arrancar.
Ou pode modificar a cablagem RJ45. Consulte a FAQ P20 para obter mais informação.
De notar que, com ou sem a modificação anterior, alimentar o equipamento de monitorização com a saída AC-out de um inversor/carregador (obviamente) tem a desvantagem de que toda a monitorização é desligada quando existe um problema que causa o desligamento do inversor/carregador. Os exemplos incluem a sobrecarga do inversor, a elevada temperatura ou a baixa tensão da bateria. Por conseguinte, é recomendável alimentar o dispositivo GX a partir da bateria.
Isolamento
Como o Cerbo-S GX está conectado a muito produtos diferentes, realize o isolamento necessário para evitar os circuitos de terra. Em 99 % das instalações isto não será um problema.
As portas VE.Bus estão isoladas
As portas VE.Direct estão isoladas
As portas VE.Can não estão isoladas.
As portas USB não estão isoladas. Conectar um dongle WiFi ou dongle GPS não constitui um problema, pois não está conectado a outra fonte de alimentação. Embora exista um circuito de terra quando montar um hub USB alimentado de forma separada, os nossos ensaios exaustivos não detetaram quaisquer problemas.
A porta Ethernet está isolada, exceto a blindagem: utilize cabos UTP não blindados na rede de Ethernet.
Ampliar as portas USB com um hub USB autoalimentado
Embora o número de portas USB possa ser ampliado com um hub, existe um limite para a quantidade de energia que a porta USB integrada consegue fornecer. Ao ampliar o número de portas USB, recomendamos que utilize sempre hubs USB alimentados. E para minimizar a probabilidade de problemas, certifique-se de que utiliza hubs USB de boa qualidade. Como a Victron também comercializa um adaptador VE.Direct para USB, pode utilizar esta disposição para aumentar o número de dispositivos VE.Direct que consegue conectar ao sistema; consulte este documento para conhecer o limite dos dispositivos a ligar aos diferentes dispositivos GX.

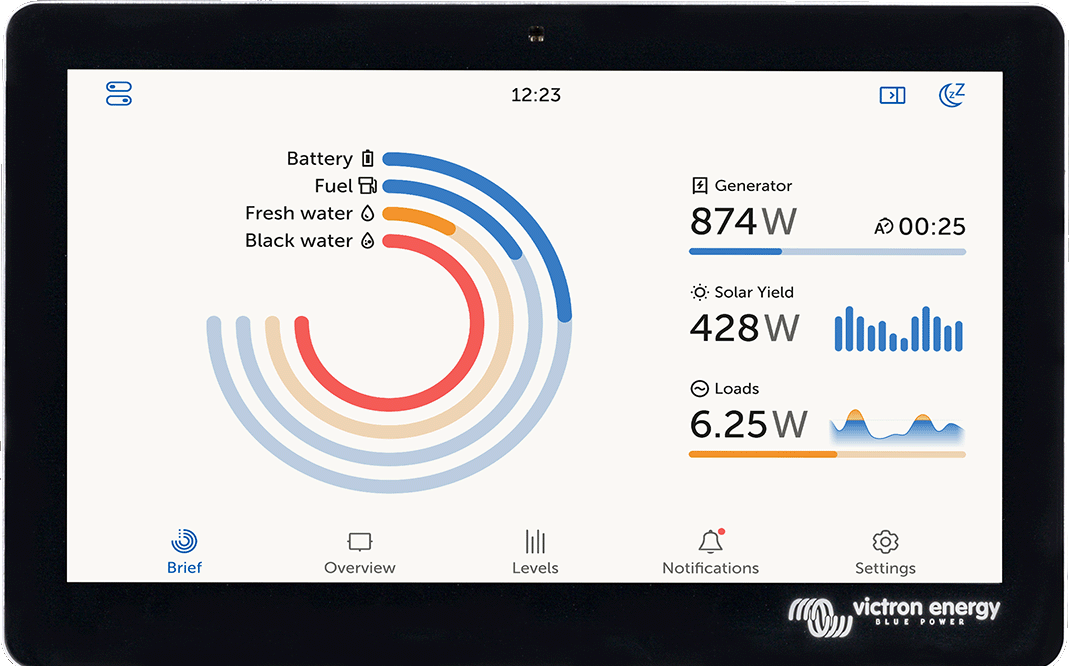

3.4. GX Touch 50 e GX Touch 70
 |

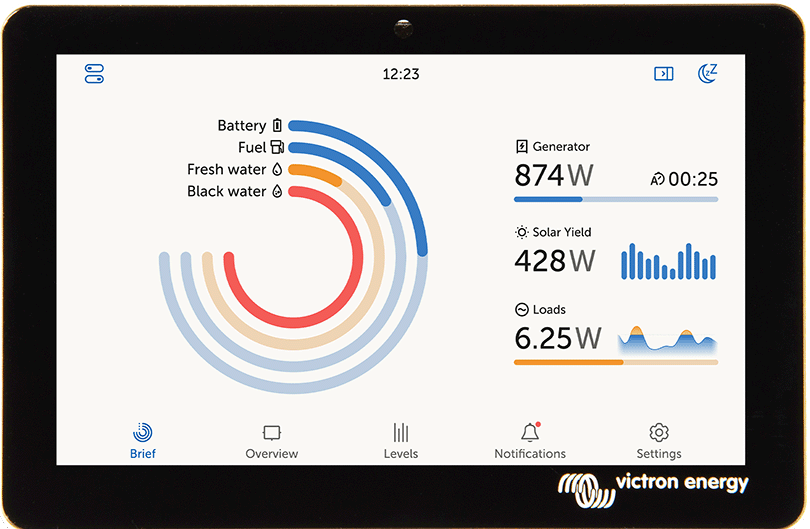

OsGX Touch 50 e o GX Touch 70 são acessórios de visualização para o Cerbo GX. Os ecrãs táteis de 5” e 7”, disponíveis em duas versões, para montagem superior e mural ou como uma versão de montagem nivelada, proporcionam um resumo instantâneo do sistema e permitem configurar as definições rapidamente. A conceção superfina e impermeável e a instalação simples oferecem uma enorme flexibilidade, para criar um painel de instrumentos prático e direto.
Não é necessário configurar. Quando o ecrã estiver conectado, o dispositivo vai apresentar automaticamente a vista geral de GX e os controlos do menu.
As opções de visualização estão disponíveis em Definições → Visualização e Idioma. Pode definir um tempo antes de o ecrã se desligar ou ativar o brilho adaptativo.
O ecrã é controlado com a ponta dos dedos. Pode deslizar para navegar pelos menus e tocar para selecionar. O texto e os números podem ser introduzidos através do teclado no ecrã.
Opções de montagem
Dependendo do modelo, o ecrã GX Touch pode ser montado de várias formas diferentes:
GX Touch 50 e GX Touch 70

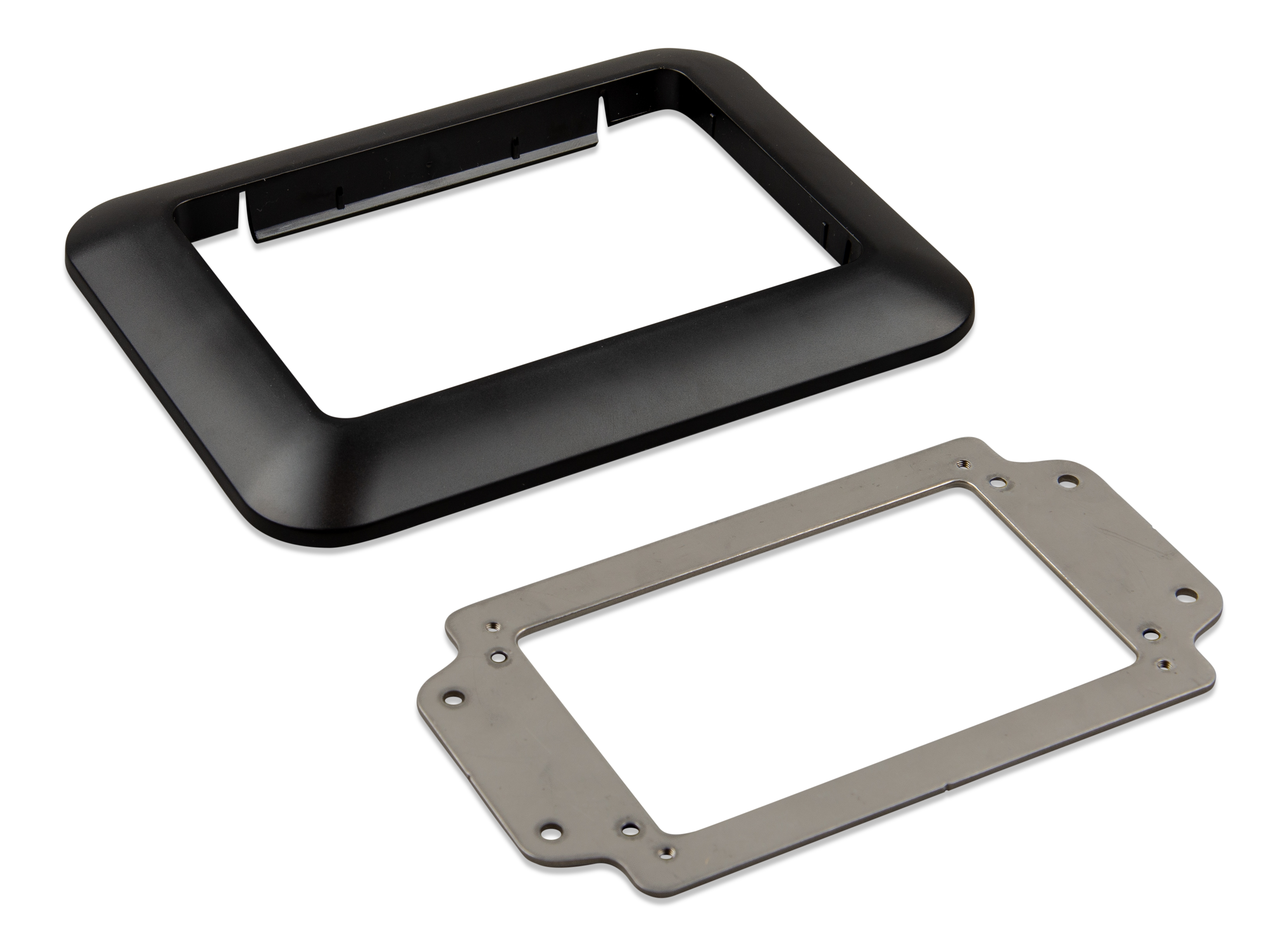

Montagem superior, utilizando as molduras de suporte incluídas
Montagem mural, utilizando o suporte mural GX Touch

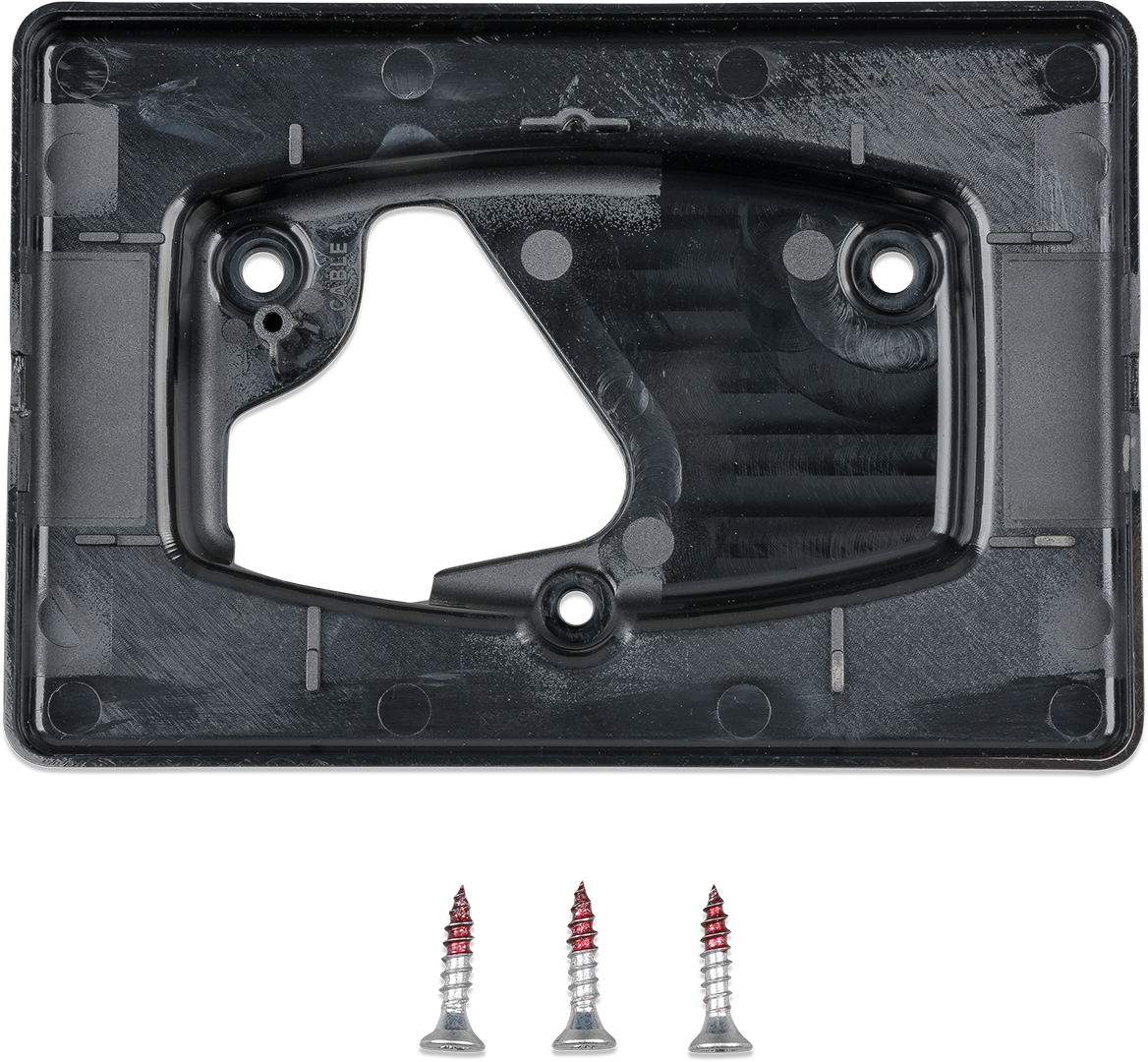

Utilizando o adaptador opcional GX Touch 50 para o alojamento CCGX (apenas GX Touch 50)

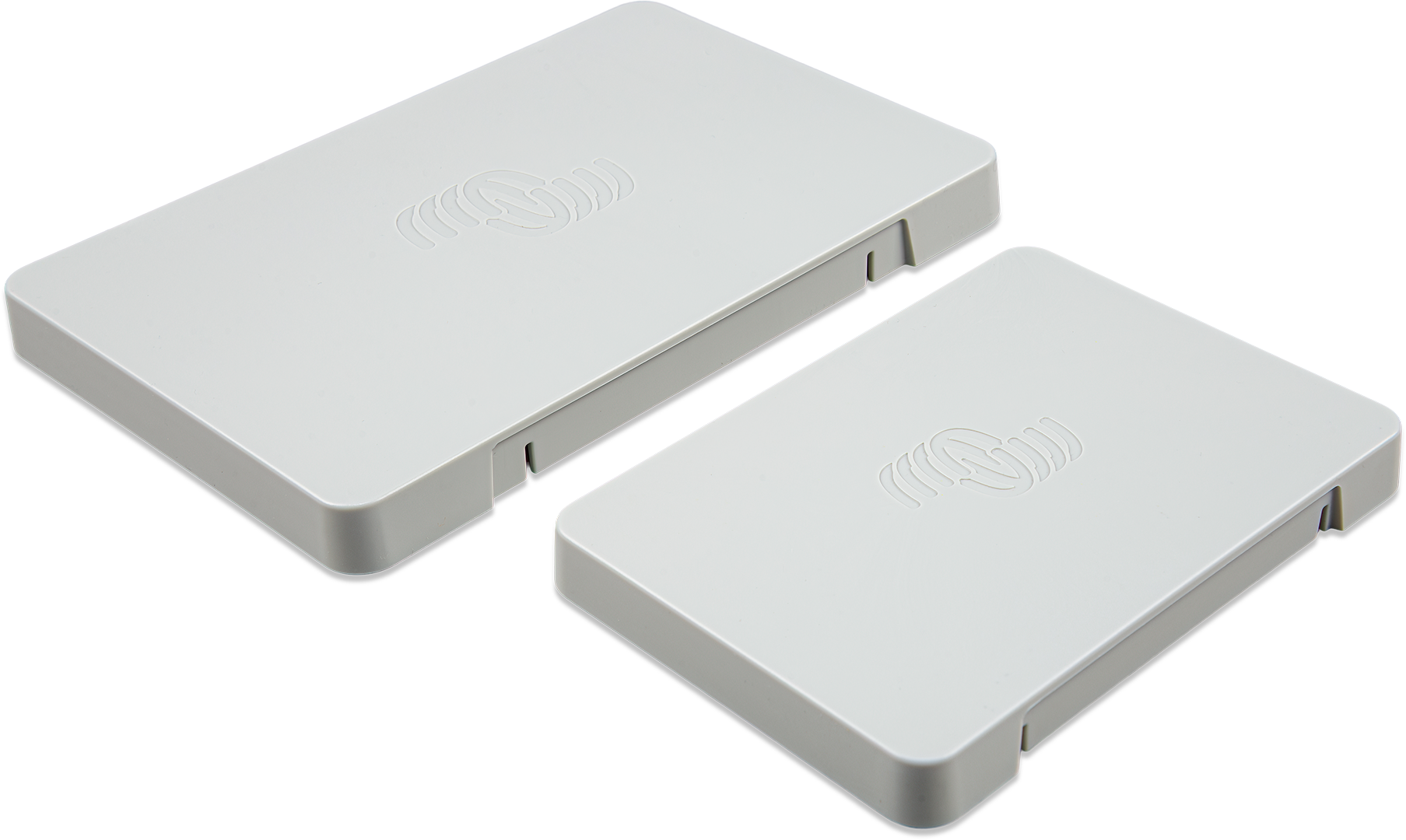

A tampa de proteção fornecida (a partir do número de série HQ2242; pode ser encomendada separadamente - consulte os detalhes na ficha de dados) evita os danos causados pela luz UV durante uma exposição solar prolongada. Tenha em conta que esta tampa não pode ser montada no GX Touch 50 e 70 Flush.
 |  |  |  |
GX Touch 50 Flush e GX Touch 70 Flush

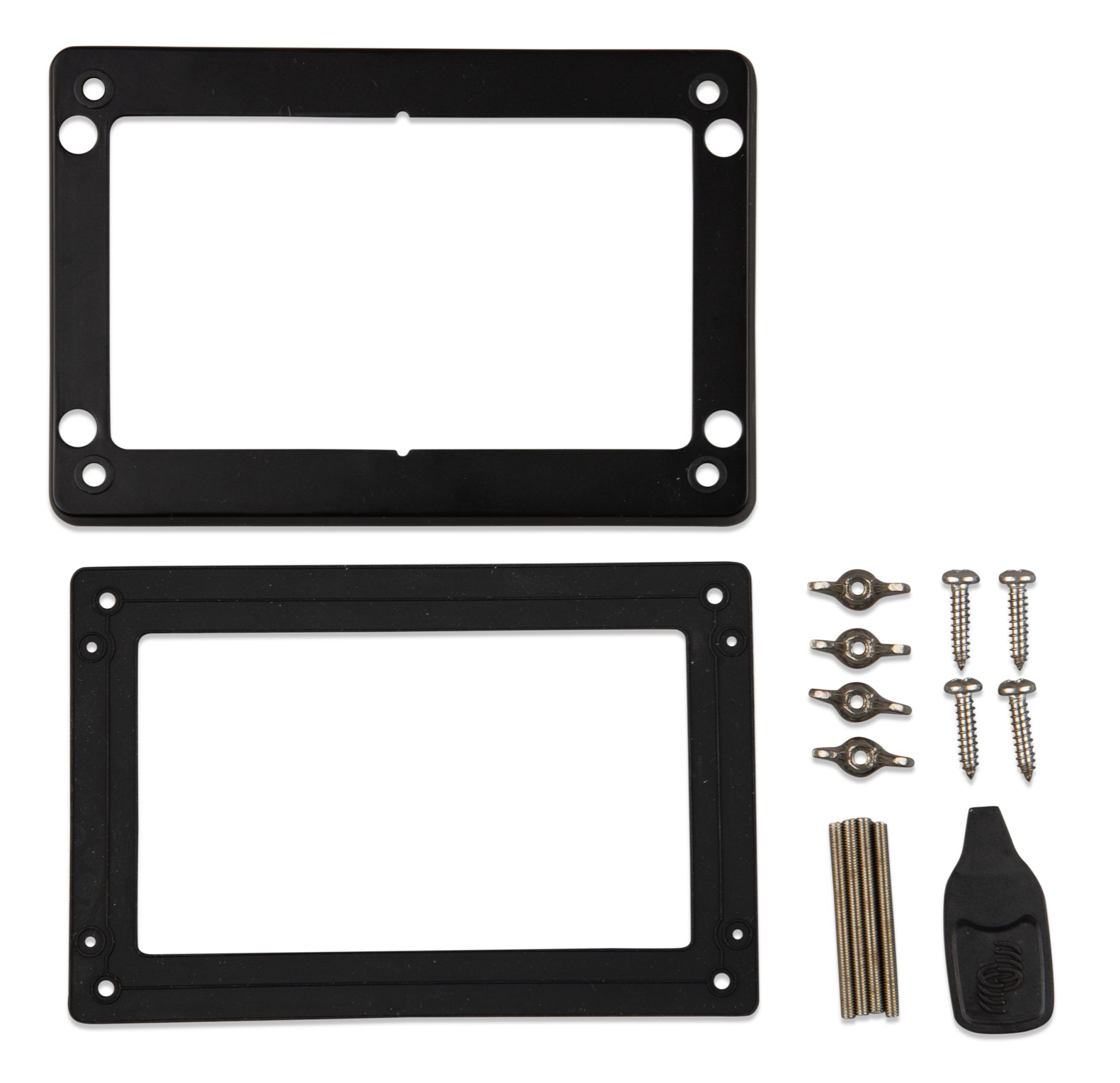

Montagem nivelada com vedante de borracha, suportes, extremidades roscadas e porcas de orelhas. A melhor opção para a resistência às poeiras e água. Apenas requer o aperto manual das extremidades roscadas e das porcas de orelhas.
Montagem nivelada colada diretamente na superfície de embutimento, utilizando o adesivo pré-montado (sem suportes, extremidades roscadas e porcas de orelhas). Proteção contra os elementos exteriores que depende grandemente da superfície de embutimento.
Instalação embutida (totalmente nivelada; consultar os detalhes no modelo de perfuração) com vedante de borracha ou adesivo pré-montado. Proteção contra os elementos exteriores depende grandemente da superfície de embutimento.
 |  |
Ligar o GX Touch 50 ou GX Touch 70
Importante
Tenha em conta que o GX Touch deve ser conectado ao Cerbo GX antes de o ativar. A melhor maneira de fazer isto consiste em desligar o conector de alimentação do Cerbo GX antes da instalação.

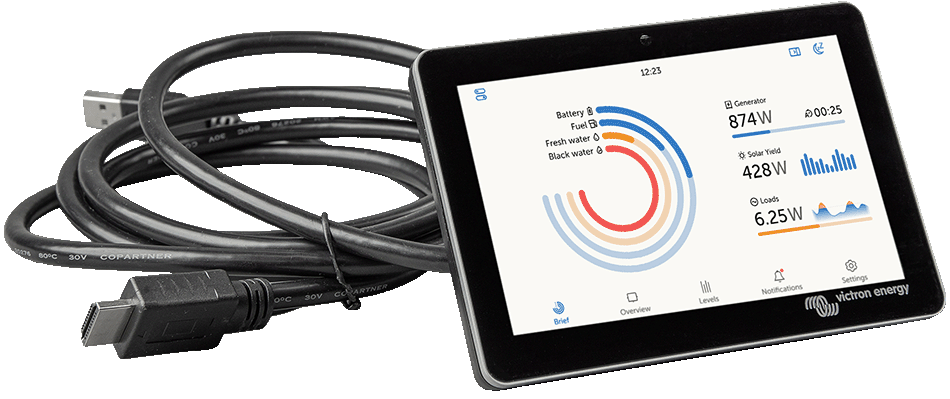

O ecrã tátil está ligado ao dispositivo através de um cabo único, que dispõe de um conector HDMI e um conector USB numa extremidade.
Monte o ecrã tátil num local conveniente.
Ligue o conector HDMI à porta HDMI do. Cerbo-S GX
Se tiver um Cerbo GX (PN BPP900450100) de primeira geração , ligue o conector USB à porta USB ao lado da porta HDMI (esta porta USB só é utilizada para alimentar o ecrã tátil e não tem outra função). Se tiver um Cerbo GX de segunda geração (PN BPP900450110 e BPP900451100), pode ligar o GX Touch a qualquer uma das três portas USB.
Conecte o cabo de alimentação à porta «Power in» através do bloco conector de dois pinos 2 e ligue o Cerbo. Depois de o Cerbo arrancar, a Consola Remota aparece no ecrã tátil. Familiarize-se com o funcionamento do ecrã tátil e configure as definições respetivas.
3.5. Desativar o controlo tátil de entrada
Para limitar o acesso ao sistema GX, é possível desativar o controlo de entrada tátil para o ecrã GX Touch 50 ou 70 instalado. Isto permite montar o GX Touch num local onde seja visível para o operador do sistema e, em simultâneo, impedir que seja utilizado para ampliar o nível de acesso.
Note que esta funcionalidade apenas desativa o controlo tátil / rato. Com a Consola Remota pode ainda controlar o dispositivo com a entrada de teclado.
Existem duas formas de desativar a função tátil do ecrã:
Utilizar um botão de pressão momentânea ligado a uma das entradas digitais
Ao utilizar um teclado USB externo ligado ao Cerbo-S GX; a função tátil pode ser ativada e desativada carregando na tecla Pausa.
Se quiser utilizar esta função, certifique-se de que as portas USB e o teclado USB não estão acessíveis.
Desativar controlo de entrada tátil utilizando um botão de pressão momentânea
Aceda a Definições → ES → Entradas digitais → Entrada Digital [número da entrada digital]
Percorra o submenu até visualizar a opção de controlo de entrada tátil
Carregue na barra de espaço ou clique / toque para ativar o controlo de entrada tátil
Ligue um botão de pressão momentânea entre os pinos superior e inferior apropriados da entrada digital associada
Se carregar no botão uma vez, vai ativar (desativar) a função tátil. As introduções com o ecrã tátil já não são possíveis. O ecrã desliga-se após a hora definida em Hora de Desligamento do Ecrã (consulte o menu Ecrã e Idioma). Tocar no ecrã ativa a última página definida. Se carregar no botão outra vez, vai ativar (desativar) a função tátil. Tenha em conta que isto coloca o pino gpio em terra. Não aplique tensão nos pinos gpio.
Desativar o controlo de entrada tátil com um teclado USB
Ligue um teclado USB externo a uma das portas USB do Cerbo-S GX
Carregue na tecla Pausa para ativar/desativar o controlo de entrada tátil.
Para teclados sem tecla Pausa, utilize uma das combinações de teclas substitutas mencionadas neste artigo da Wikipédia.
3.6. Ligações do relé
O Cerbo-S GX tem uma funcionalidade de relé sem potencial Normalmente Aberto (NO) e Normalmente Fechado (NC). A função dos relés pode ser definida através do menu GX, Definições → Relé → Função.
O relé 1 tem uma especial importância, porque, para além da ativação manual e relacionada com a temperatura(também se aplica ao relé 2), também pode ser usado como alarme, ligar/desligar o gerador ou relé da bomba do depósito.
 |  |
Se a função de relé estiver configurada como relé de alarme, é possível inverter a polaridade através de um menu adicional. A predefinição é Normalmente Aberto. Tenha em conta que inverter a polaridade para normalmente fechado vai resultar num consumo de corrente ligeiramente superior do dispositivo GX.
 |  |
Observe os limites de tensão e de corrente dos relés, que são: CC até 30 VCC: 6 A - CC até 70 VCC: 1 A - CA: 6 A, 125 VCA
