3. Installation

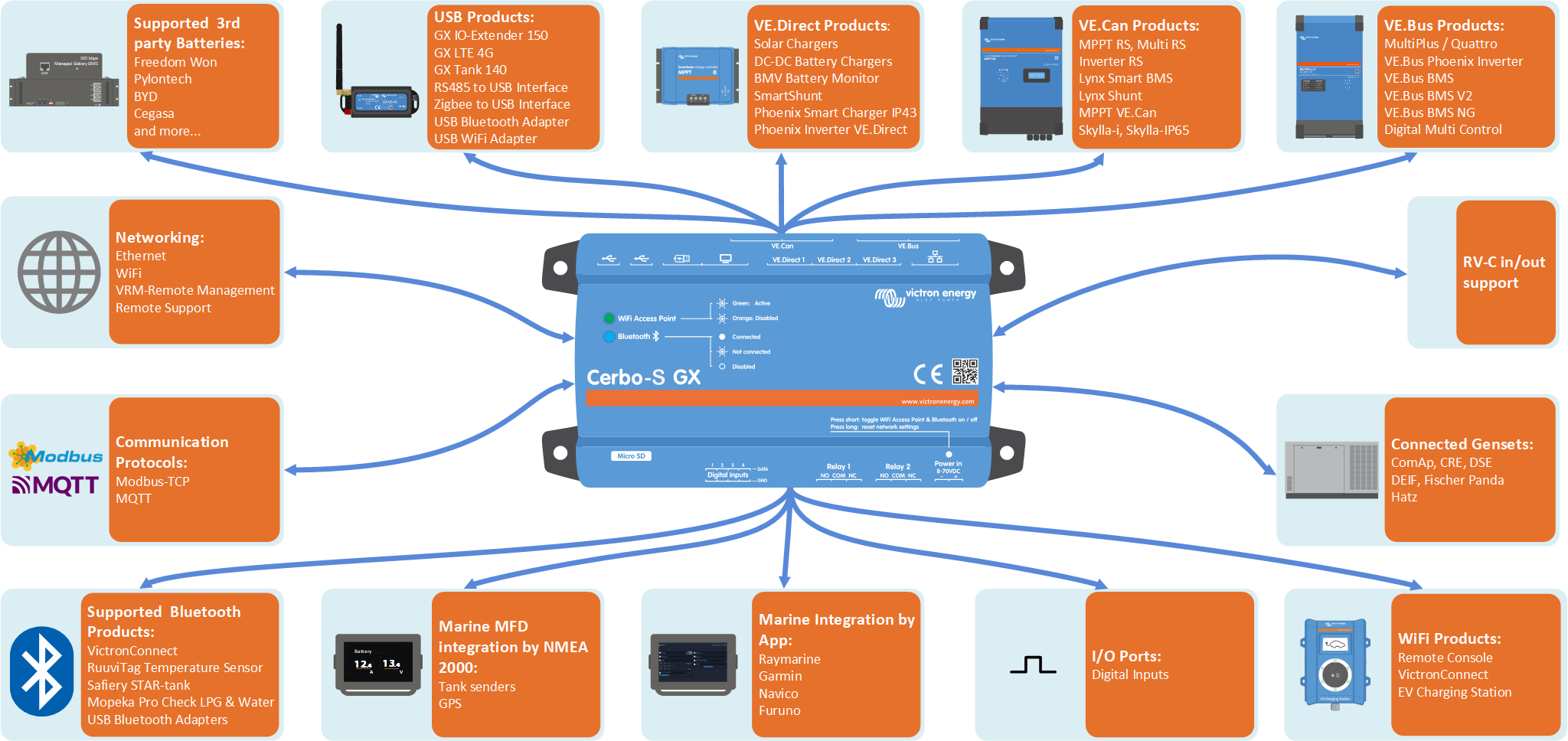

3.1. Aperçu des connexions Cerbo-S GX
Ports de communication | IO | Autre |
|---|---|---|
3 x VE.Direct | 4 x entrées numériques | Fente pour carte microSD (32 Go max.) |
1 x VE.Can (non isolé | 2 x relais programmables (NO, COM, NC - limite de courant : CC jusqu’à 30 VCC : 6 A/CC jusqu’à 70 VCC : 1 A/CA : 6 A, 125 VCA | Port d’alimentation (8 - 70 VCC) |
1 x VE.Bus | Port HDMI | |
Ethernet | ||
WiFi 2,4 GHz (802.11 b/g/n) avec point d’accès WiFi | ||
Bluetooth Smart | ||
2 x ports hôtes USB + 1 x port USB alimentation uniquement |
3.2. Options de montage et accessoires

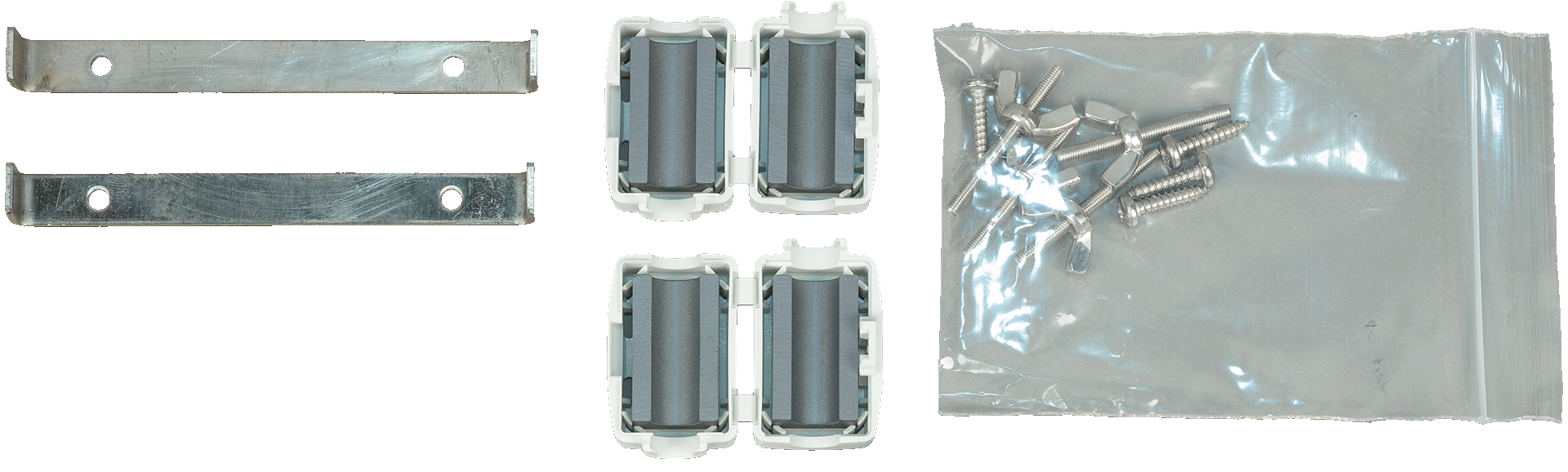

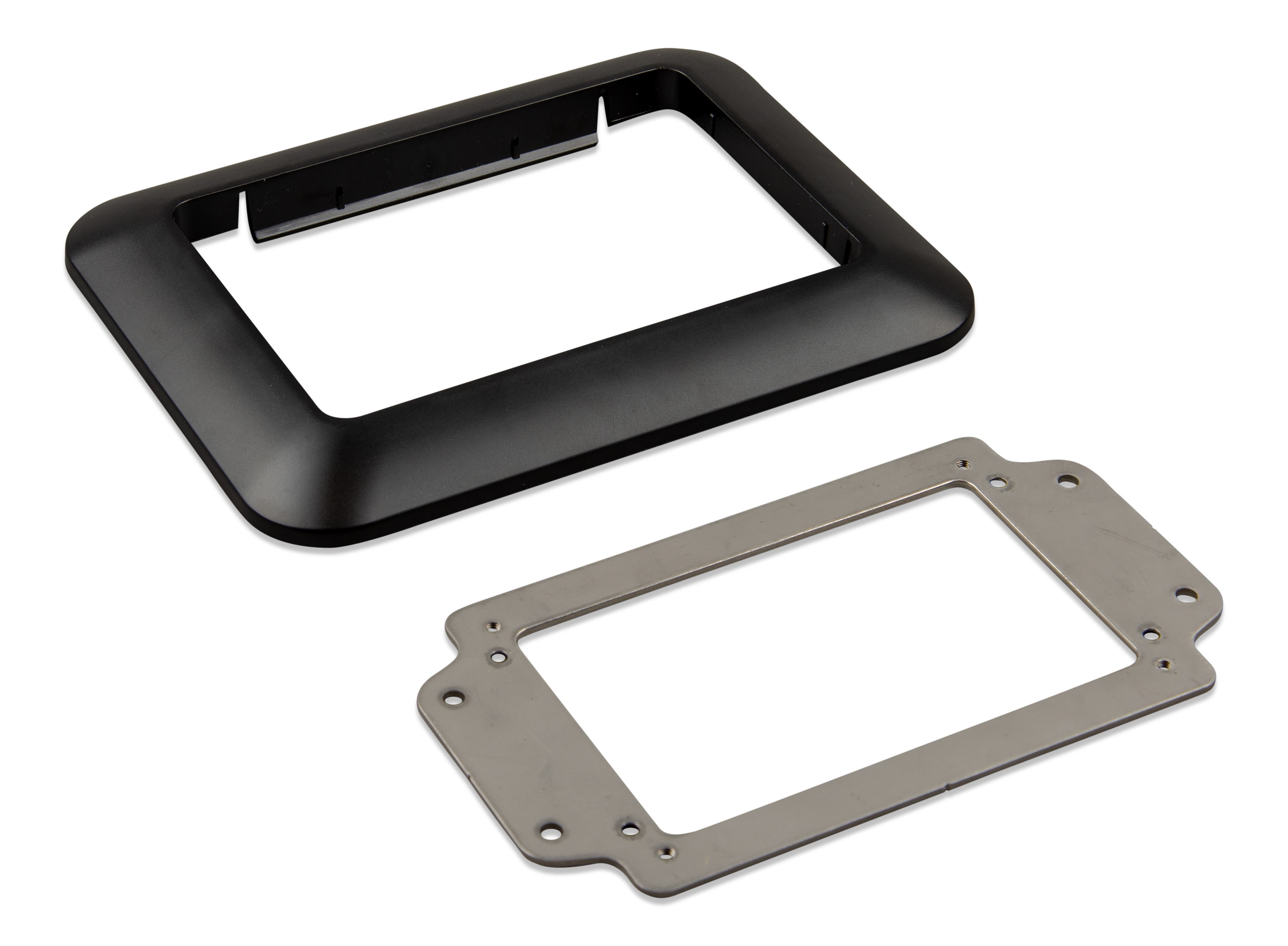

Les options de montage et les accessoires suivants sont disponibles à l’achat :
Veuillez regarder cette vidéo pour découvrir toutes les options de montage :
3.3. Mise en marche du Cerbo-S GX
L’appareil est alimenté à l’aide du connecteur Power in V+. Il fonctionne avec une tension comprise entre 8 et 70 VCC. L’appareil ne sera pas alimenté par les autres connexions (le réseau, par exemple). Le câble d’alimentation CC fourni est équipé d’un fusible en ligne à fusion lente de 3,15 A.
Si la tension CC dépasse 60 V, le Cerbo-S GX est classé comme « produit intégré ». L’installation doit être effectuée de sorte que l’utilisateur ne puisse pas toucher les bornes.
Si vous utilisez le Cerbo-S GX dans une installation équipée d’un BMS VE.Bus, connectez le Power in V+ du Cerbo-S GX au port appelé « Load disconnect » du BMS VE.Bus. Connectez les deux fils négatifs au pôle négatif d’une batterie ordinaire.
Avertissement concernant l’alimentation à partir de la borne de sortie CA d’un VE.Bus (convertisseur, Multi ou Quattro) :
Si vous alimentez le Cerbo-S GX avec un adaptateur secteur connecté au port de sortie CA d’un produit VE.Bus (convertisseur, Multi ou Quattro), un blocage se produira en cas de coupure de l’alimentation des produits VE.Bus. pour une raison quelconque (comme un défaut de fonctionnement ou un démarrage sans couplage au réseau). Les appareils VE.Bus inhibent leur démarrage jusqu’à ce que le Cerbo-S GX soit sous tension, mais le Cerbo-S GX ne démarre pas tant qu’il n’est pas alimenté. Vous pouvez résoudre ce blocage en débranchant brièvement le câble VE.Bus du Cerbo-S GX. Vous constaterez alors que les produits VE.Bus s’amorcent immédiatement.
Vous pouvez aussi apporter une modification au câblage RJ45. Pour plus d’informations à ce sujet, voir la Q20 de la FAQ.
Notez qu’avec ou sans la modification ci-dessus, l’alimentation de l’équipement de surveillance par la sortie CA d’un convertisseur/chargeur (bien sûr) présente un inconvénient : toute surveillance est interrompue en cas de problème entraînant l’arrêt du convertisseur/chargeur. Il peut s’agir par exemple d’une surcharge du convertisseur, d’une température élevée ou d’une tension de batterie faible. Il est donc recommandé d’alimenter le dispositif GX à partir de la batterie.
Isolation
Étant donné que le Cerbo-S GX est connecté à de nombreux produits différents, vous devez veiller à une bonne isolation pour éviter les boucles de masse. Pour 99 % des installations, ce problème ne se posera pas.
Les ports VE.Bus sont isolés
Les ports VE.Direct sont isolés
Les ports VE.Can ne sont pas isolés
Les ports USB ne sont pas isolés. La connexion d’un dongle WiFi ou GPS ne créera pas de problème car il n’est pas connecté à une autre source d’alimentation. Bien qu’il y ait une boucle de masse lorsque vous montez un concentrateur USB alimenté séparément, nous avons mené des tests approfondis sans constater de problèmes.
Le port Ethernet est isolé, à l’exception du blindage : utilisez des câbles UTP non blindés pour le réseau Ethernet.
Extension des ports USB à l’aide d’un concentrateur USB auto-alimenté
Bien que le nombre de ports USB puisse être augmenté à l’aide d’un concentrateur, la quantité d’énergie que le port USB intégré peut fournir est limitée. Si vous augmentez le nombre de ports USB, nous vous recommandons d’utiliser systématiquement des concentrateurs USB alimentés. Et pour réduire les risques, utilisez uniquement des concentrateurs USB de bonne qualité. Victron propose également un adaptateur VE.Direct vers USB. Vous pouvez l’utiliser pour augmenter le nombre d’appareils VE.Direct connectés à votre système. Consultez ce document pour connaître le nombre maximal d’appareils pouvant être connectés aux différents périphériques GX.
3.4. GX Touch série 50 et GX Touch série 70
 |

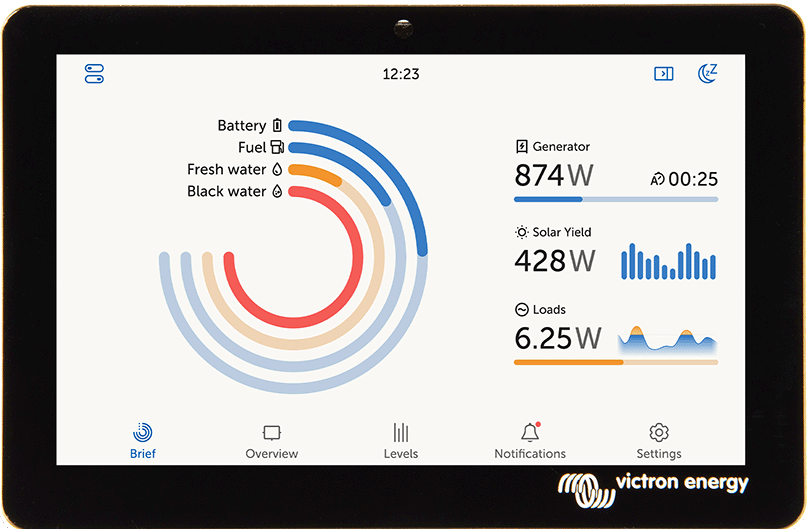

Les GX Touch 50 et GX Touch 70 sont des écrans accessoires pour notre Cerbo GX. Ces écrans tactiles de 5 et 7 pouces, disponibles en deux versions, pour une installation sur le dessus ou au mur, ou en version encastrée, vous permettent d’avoir une vue d’ensemble instantanée de votre système et de régler les paramètres en un clin d’œil. Étanches, leur conception ultrafine et leur facilité d’installation apportent une grande souplesse pour la création d’un tableau de bord propre et clair.
Aucune configuration n’est nécessaire. Lorsque l’écran est branché, l’appareil affiche automatiquement le tableau de bord du GX et son menu de commandes.
Les options d’affichage sont disponibles dans le menu Paramètres→ Affichage et langue. Vous pouvez définir un délai pour l’extinction de l’écran ou activer la luminosité adaptative.
L’écran tactile se commande avec un seul doigt. Balayez l’écran pour faire défiler les menus vers le haut ou vers le bas, et appuyez sur un menu pour le sélectionner. Un clavier apparaît sur l’écran pour saisir du texte et des chiffres.
Option de montage :
Selon le modèle, il est possible de monter le GX Touch de différentes manières :
GX Touch 50 et GX Touch 70
Montage sur le dessus, à l’aide des cadres de support inclus
Montage au mur, à l’aide du support mural pour GX Touch
À l’aide de l’ adaptateur GX Touch 50 pour découpe CCGX en option (GX Touch 50 uniquement)
Le capot de protection fourni (à partir du numéro de série HQ2242, peut être commandé séparément - voir la fiche technique pour plus de détails) permet d’éviter les dommages causés par les rayons UV lors d’une exposition prolongée au soleil. Veuillez noter que ce capot ne convient pas aux GX Touch 50 et 70 Flush (encastrés).
 |  |  |  |
GX Touch 50 Flush et GX Touch 70 Flush

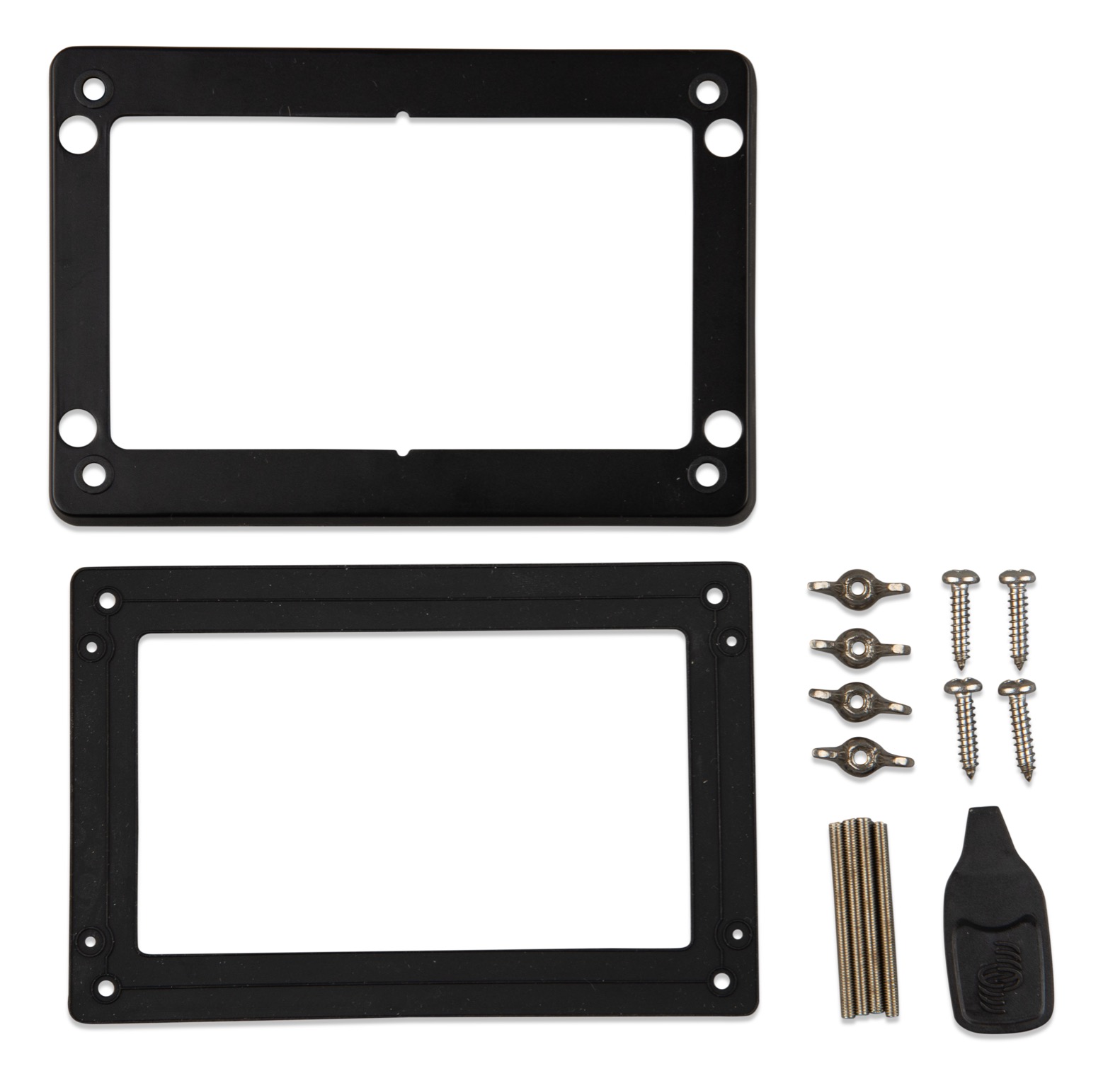

Montage encastré avec le joint en caoutchouc, les supports, les extrémités filetées et les écrous à ailettes inclus. La meilleure option en termes de résistance à la poussière et à l’eau. Serrez les extrémités filetées et les écrous à ailettes uniquement à la main.
Montage encastré collé directement sur la surface sans revêtement à l’aide de l’adhésif préassemblé (sans les supports, les extrémités filetés et les écrous à ailettes). La protection contre les infiltrations dépend en grande partie de la surface sans revêtement.
Installation en relief (totalement affleurante, voir le gabarit de perçage pour les détails) soit avec un joint en caoutchouc, soit avec un adhésif préassemblé. La protection contre les infiltrations dépend en grande partie de la surface sans revêtement.
 |  |
Connexion du GX Touch 50 ou du GX Touch 70
Important
Notez que le GX Touch doit être connecté au Cerbo GX avant de le mettre sous tension. Pour ce faire, le mieux est de débrancher le connecteur d’alimentation du Cerbo GX avant l’installation.
L’écran tactile est connecté à l’appareil à l’aide d’un seul câble, dont l’une des extrémités est munie d’un connecteur HDMI et d’un connecteur USB.
Installez l’écran tactile dans un endroit pratique.
Branchez le connecteur HDMI dans le port HDMI du Cerbo-S GX.
Si vous avez un Cerbo GX de première génération (réf. BPP900450100), connectez le connecteur USB au port USB situé juste à côté du port HDMI (ce port USB sert uniquement à alimenter l’écran tactile et n’a pas d’autre fonction). Si vous avez un Cerbo GX de deuxième génération (réf. BPP900450110 et BPP900451100), vous pouvez connecter le GX Touch à n’importe lequel des trois ports USB.
Branchez le câble d’alimentation dans le port d’alimentation via son bloc connecteur à 2 broches et mettez le Cerbo sous tension. Une fois le Cerbo démarré, la console à distance apparaît sur l’écran tactile. Familiarisez-vous avec le fonctionnement de l’écran tactile, puis configurez les paramètres de l’écran tactile.
3.5. Désactivation du contrôle par saisie tactile
Afin de restreindre l’accès au système GX, il est possible de désactiver le contrôle par saisie tactile de l’écran tactile GX Touch 50 ou 70 attaché. Cela permet d’installer le GX Touch à un endroit où il est visible par l’opérateur du système, tout en l’empêchant de l’utiliser pour élever son niveau d’accès.
Notez que cette fonction désactive uniquement le contrôle tactile/par souris. Sur la console à distance, vous pouvez toujours contrôler l’appareil à l’aide du clavier.
Il y a deux façons de désactiver la fonction tactile de l’écran :
En utilisant un bouton-poussoir momentané raccordé à l’une des entrées numériques
En utilisant un clavier USB externe raccordé au Cerbo-S GX. La fonction tactile peut alors être activée ou désactivée en appuyant sur la touche Pause/Break.
Si vous souhaitez utiliser cette fonction, assurez-vous que les ports USB et le clavier USB ne sont pas accessibles.
Désactivation du contrôle par saisie tactile à l’aide d’un bouton-poussoir momentané
Accédez à Paramètres → E/S → Entrées numériques → Entrée numérique [numéro de l’entrée numérique].
Faites défiler le sous-menu jusqu’à ce que vous voyiez l’option Contrôle par saisie tactile.
Appuyez sur la barre espace ou cliquez/appuyez pour activer le contrôle par saisie tactile.
Raccordez un bouton-poussoir entre les broches supérieure et inférieure de l’entrée numérique associée.
Appuyez une fois sur le bouton pour activer (ou désactiver) le contrôle tactile. La saisie tactile n’est plus possible. L’écran s’éteint au bout du temps réglé sous Durée avant extinction de l’affichage (voir menu Affichage et langue). Une pression sur l’écran active la dernière page réglée. Appuyez à nouveau sur le bouton pour désactiver (ou activer) le contrôle tactile. Notez que cela met la broche gpio à la terre. N’appliquez pas de tension aux broches gpio.
Désactivation du contrôle par saisie tactile à l’aide d’un clavier USB externe
Raccordez un clavier USB externe à l’un des ports USB du Cerbo-S GX
Appuyez sur la touche Pause/Break pour activer/désactiver le contrôle par saisie tactile.
Pour les claviers sans touche Pause/Break, utilisez l’une des combinaisons de touches de remplacement mentionnées dans cet article Wikipedia.
3.6. Connexions du relais
Le Cerbo-S GX dispose d’une fonctionnalité de relais sans potentiel normalement ouvert (NO) et normalement fermé (NC). Cette fonctionnalité peut être programmée via le menu GX, dans Paramètres → Relais → Fonction.
Le relais 1 est particulièrement important car, en plus du déclenchement manuel et du déclenchement lié à la température (s’applique également au relais 2), il peut également être utilisé comme relais d’alarme, de démarrage/arrêt de générateur ou de pompe de réservoir.
 |  |
Si la fonction du relais est configurée comme relais d’alarme, il est possible d’inverser la polarité du relais via un menu supplémentaire. Le réglage par défaut est Normalement ouvert. Veuillez noter que l’inversion de la polarité en Normalement fermé entraînera une consommation de courant légèrement plus élevée du dispositif GX.
 |  |
Respectez les limites de tension et de courant des relais, qui sont les suivantes : CC jusqu’à 30 VCC : 6 A - CC jusqu’à 70 VCC : 1 A - CA : 6 A, 125 VCA
