3. Installatie

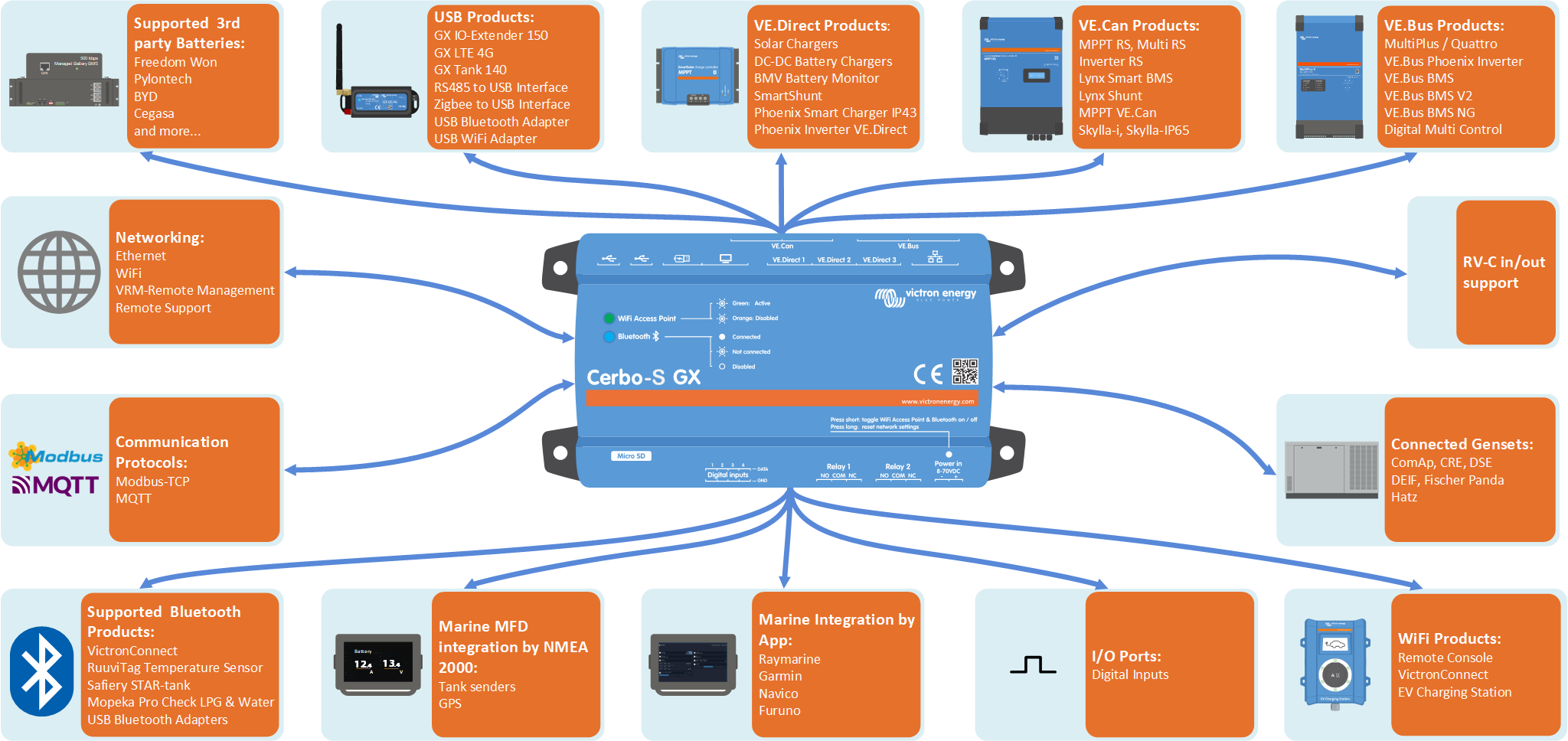

3.1. Cerbo-S GX Overzicht van aansluitingen
Communicatiepoorten | iOS | Overige |
|---|---|---|
3x VE.Direct | 4x Digitale ingangen | MicroSD Card Slot (max. 32 GB) |
1x VE.Can (niet-geïsoleerd) | 2x Programmeerbaar relais (NO, COM, NC - stroomlimiet: DC tot 30 VDC: 6 A / DC tot 70 VDC: 1 A / AC: 6 A, 125 VAC | Voeding in-poort (8 - 70 VDC) |
1x VE.Bus | HDMI-poort | |
Ethernet | ||
WiFi 2,4 GHz (802.11 b/g/n) incl. WiFi-toegangspunt | ||
Bluetooth Smart | ||
2x USB Host-poorten + 1x USB poort met alleen spanning |
3.2. Montagemogelijkheden en accessoires
De volgende montage mogelijkheden en accessoires zijn beschikbaar voor aankoop:
Bekijk deze video voor alle montage mogelijkheden:
3.3. Voeden van de Cerbo-S GX
Het apparaat wordt gevoed met behulp van de Power in V+-stekker. Het ondersteunt 8 tot 70 VDC. Het apparaat zal zichzelf niet voeden via een van de andere verbindingen (bijvoorbeeld het netwerk). De meegeleverde DC-kabel bevat een geïntegreerde 3,15 A trage zekering.
Als de DC-spanning 60 V overschrijdt, dan wordt de Cerbo-S GX geclassificeerd als een ”ingebouwd product”. Installatie moet op zo'n manier gebeuren dat de gebruiker de aansluitingen niet kan aanraken.
Als de Cerbo-S GX wordt gebruikt in installaties met een VE.Bus BMS, sluit dan de Power in V+ aan op de Cerbo-S GX-aansluitklem met het label “Load disconnect (belastingsontkoppeling)” op de VE.Bus BMS. Sluit beide nulkabels aan op de minpool van een gemeenschappelijke accu.
Een waarschuwingswoord met betrekking tot het voeden vanuit de AC-uitgangsklem van een VE.Bus-omvormer, Multi of Quattro:
Als de Cerbo-S GX gevoed wordt vanuit een AC-adapter aangesloten op de AC-uitgangspoort van een VE.Bus-product (Omvormer, Multi of Quattro), dan zal er een impasse ontstaan nadat de VE.Bus-producten om welke reden dan ook worden uitgeschakeld (na een operationele fout of tijdens een verkeerde start). De VE.Bus-apparaten zullen niet opstarten totdat de Cerbo-S GX van stroom wordt voorzien, de Cerbo-S GXzal echter ook niet opstarten totdat het van stroom wordt voorzien. Deze impasse kan worden verholpen door de VE.Bus-kabel van de Cerbo-S GX kort los te koppelen. De VE.Bus-producten zullen dan onmiddellijk beginnen met opstarten.
Of de RJ45-bekabeling kan gewijzigd worden. Raadpleeg FAQ Q20 voor meer informatie hierover.
Let op dat met of zonder wijziging het voeden van de bewakingsapparatuur met de AC-uitgang van een omvormer/acculader (natuurlijk) het nadeel heeft dat alle bewaking uitgeschakeld wordt als er een probleem is dat ervoor zorgt dat de omvormer/lader afgesloten wordt. Voorbeelden zijn omvormer-overbelasting, hoge temperatuur of lage accuspanning. Het wordt daarom aanbevolen het GX-apparaat via de accu te voeden.
Isolatie
Omdat de Cerbo-S GX is verbonden met veel verschillende producten, is het belangrijk om voor te zorgen voor de juiste isolatie om aardlussen te voorkomen. Bij 99 % van de installaties zal dit geen probleem zijn.
VE.Bus-poorten zijn geïsoleerd
VE.Direct-poorten zijn geïsoleerd
VE.Can-poorten zijn niet geïsoleerd
De USB-poorten zijn niet geïsoleerd. Het aansluiten van een WiFi-dongle of GPS-dongle zal geen problemen veroorzaken, omdat deze niet worden aangesloten op een andere voeding. Hoewel er een aardlus zal optreden als een USB-hub met eigen voeding gemonteerd wordt, heeft dit tijdens uitgebreide tests geen problemen veroorzaakt.
De ethernet-poort is geïsoleerd, met uitzondering van de afscherming: gebruik niet-afgeschermde UTP-kabels voor het ethernet-netwerk.
Uitbreiding van USB-poorten met behulp van een USB-hub met eigen voeding
Hoewel het aantal USB-poorten kan worden uitgebreid met behulp van een USB-hub, is er een limiet aan de hoeveelheid stroom die de ingebouwde USB-poort kan leveren. Als het aantal USB-poorten wordt uitbreid, raden wij aan altijd USB-hub's met een eigen voeding te gebruiken. En om de kans op problemen te minimaliseren, moeten USB-hub's van goede kwaliteit gebruikt worden. Aangezien Victron ook een VE.Direct-naar-USB-adapter aanbiedt, kan deze set gebruikt worden om het aantal VE.Direct-apparaten dat op het systeem aangesloten kan worden te verhogen. Zie dit document voor het maximale aantal apparaten dat aangesloten kan worden op de verschillende GX-apparaten.

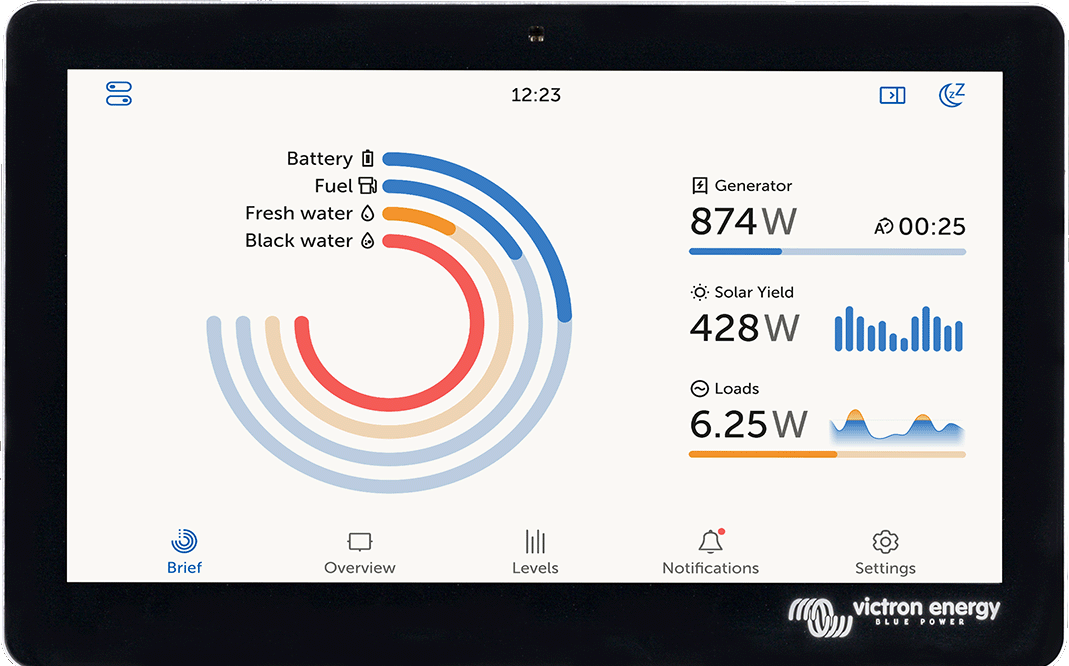

3.4. GX Touch 50 reeks & GX Touch 70 reeks
 |

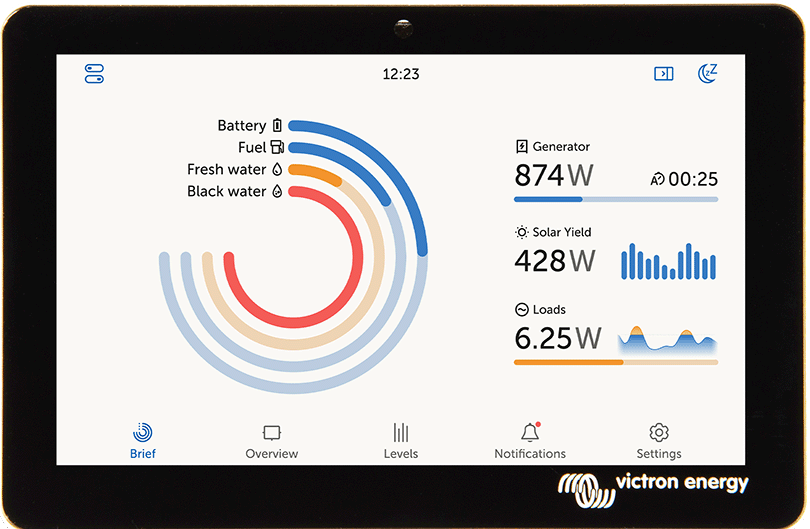

De GX Touch 50 & GX Touch 70 reeksen zijn beeldscherm accessoires voor onze Cerbo GX. De vijf inch en zeven inch touchscreen beeldschermen, beschikbaar in twee versies, voor opliggende montage of aan de muur of als verzonken montage, geven een direct overzicht van het systeem en maken het mogelijk instellingen bliksemsnel aan te passen. Hun super dun waterdicht ontwerp, opliggende montage en eenvoudige installatie biedt veel flexibiliteit in het ontwerpen van een strak en helder dashboard.
Er is geen instelling vereist. Als het scherm verbonden is, dan toont het apparaat automatisch het GX-overzicht en besturingen.
Weergave-opties zijn beschikbaar in de Instellingen → Weergave & taalmenu. Er kan een tijd ingesteld worden voordat het scherm uitschakelt of aangepaste helderheid inschakelt.
Het scherm wordt bestuurd met een vingertop. Er kan geveegd worden om op en neer te gaan door de menu's en tikken om selecties te maken. Tekst- en cijferinvoer wordt ingevoerd via een scherm-toetsenbord.
Montage-opties
Afhankelijk van het model kan de GX Touch op verschillende manieren gemonteerd worden:
GX Touch 50 & GX Touch 70

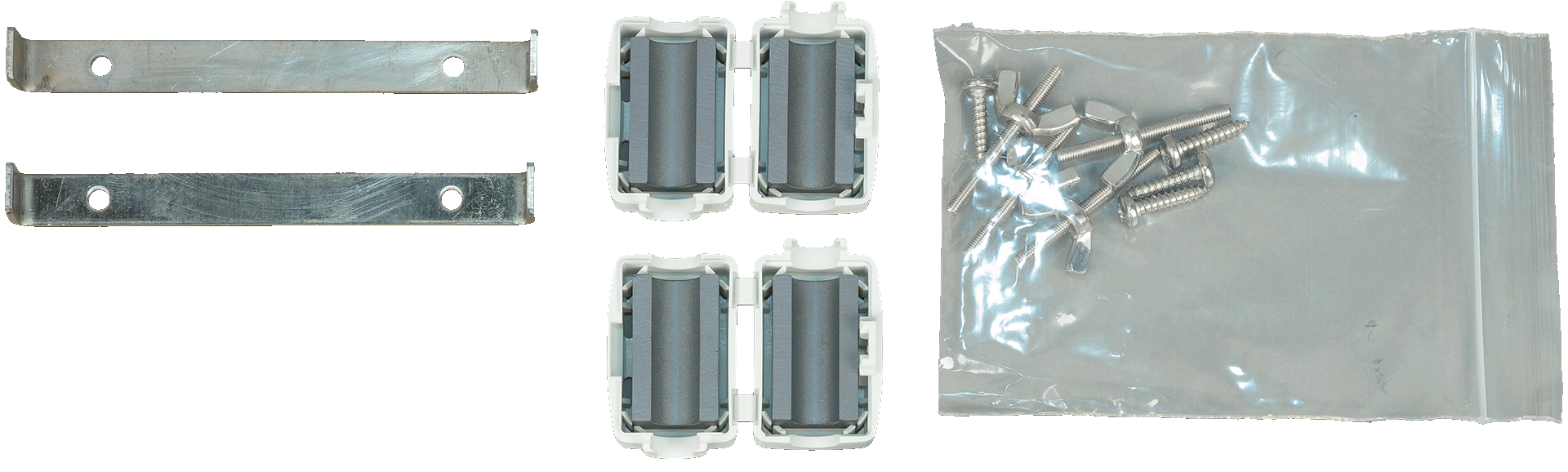

Opliggende montage met behulp van de bijgevoegde beugels
Installatie aan de muur met de optionele GX Touch-muurmontage

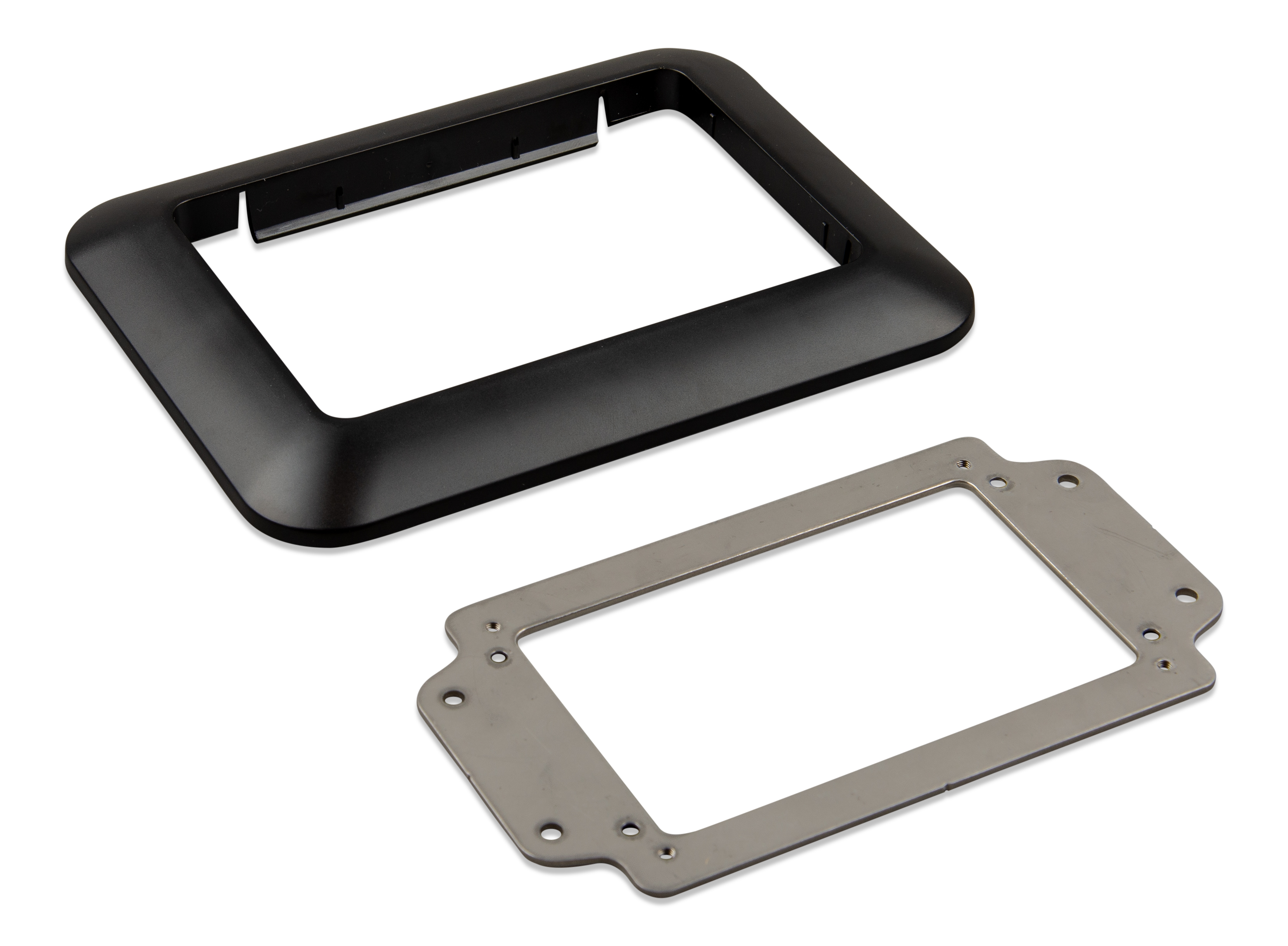

Met de optionele GX Touch 50 adapter voor CCGX-uitsnijding (alleen GX Touch 50)

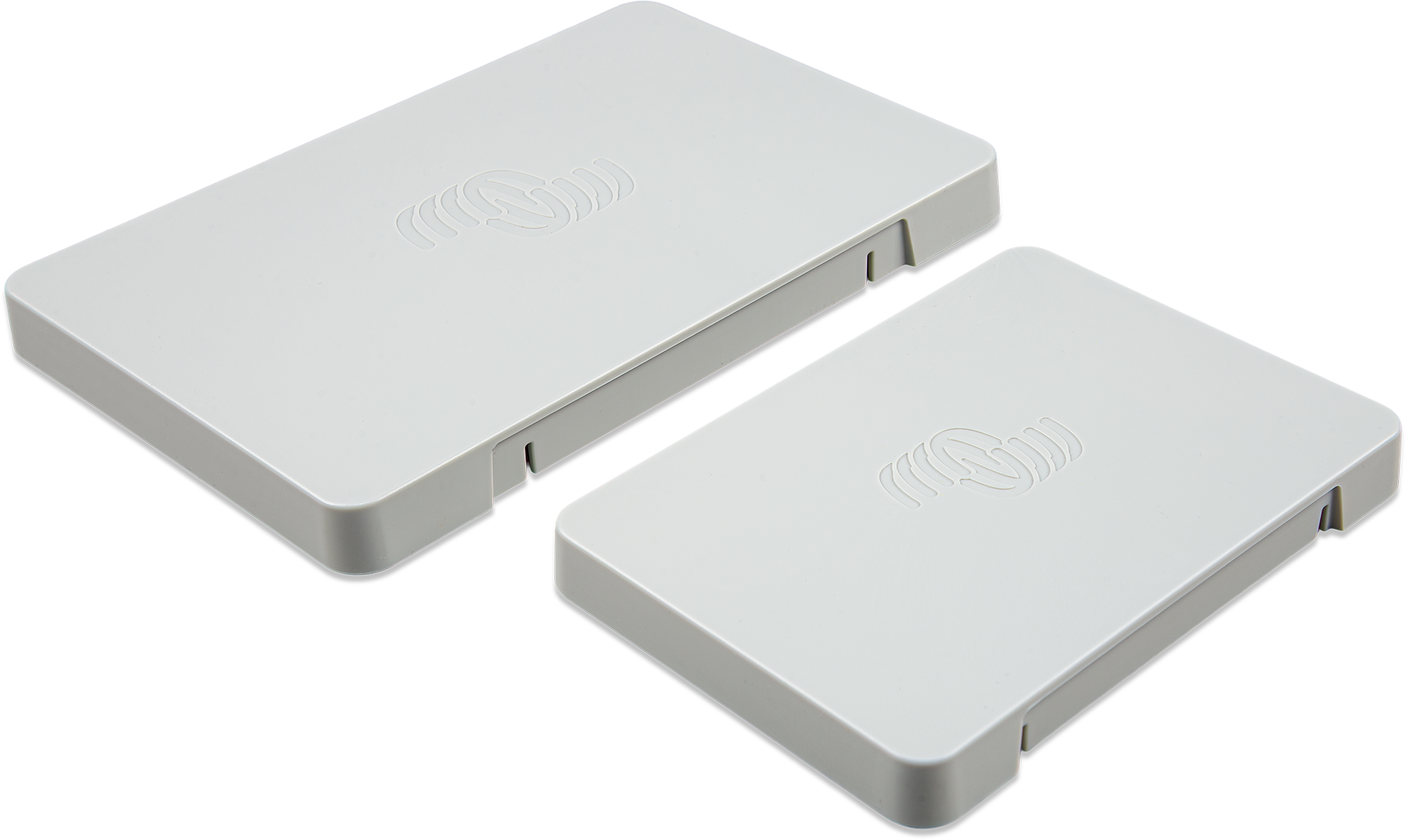

De geleverde (vanaf serienummer HQ2242, kan apart besteld worden - raadpleeg het informatieblad voor details) beschermkap voorkomt schade door UV-licht door langdurige blootstelling aan de zon. Houd er rekening mee dat deze kap niet past op de GX Touch 50 en 70 Flush.
 |  |  |  |
GX Touch 50 Flush & GX Touch 70 Flush

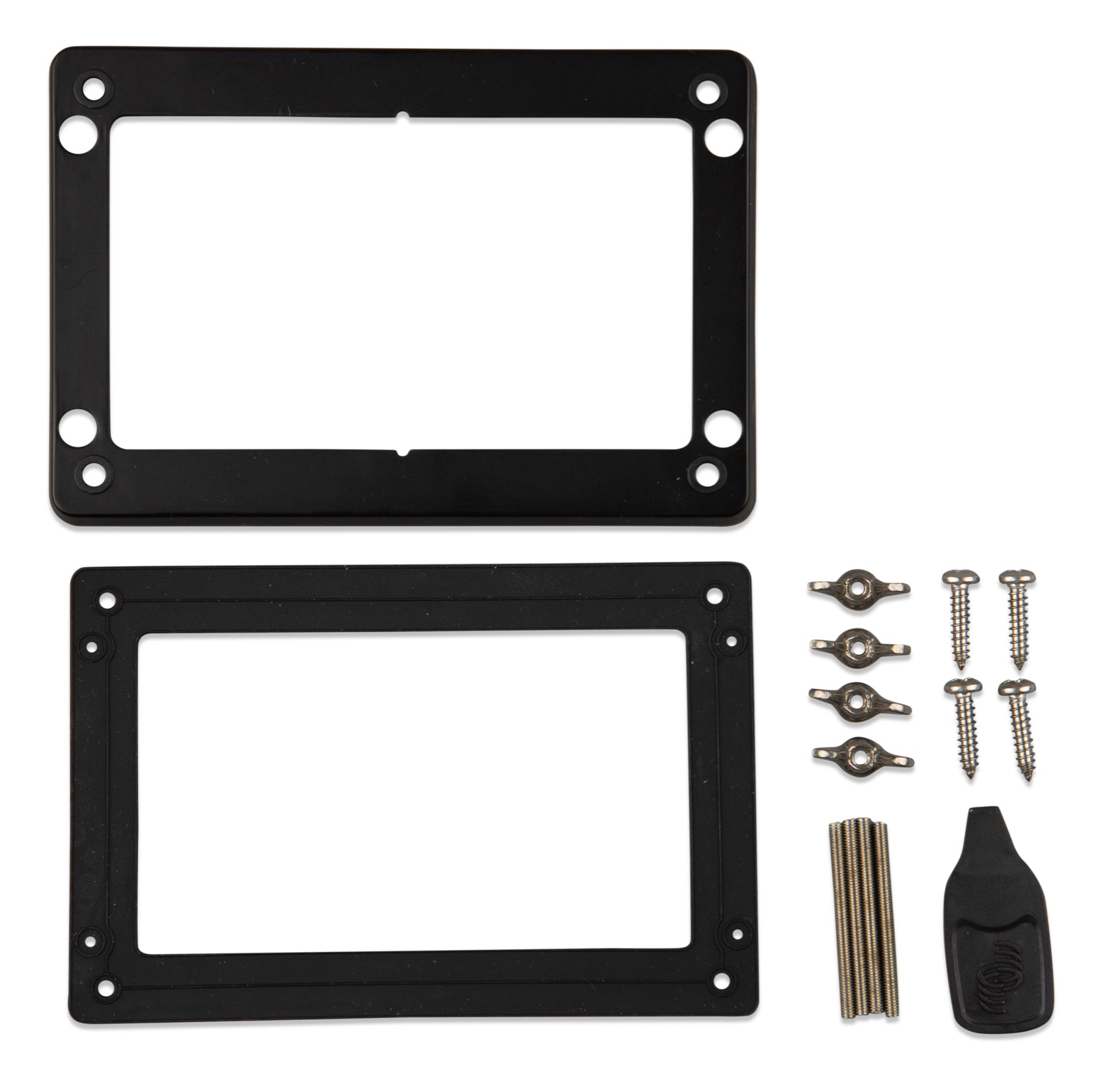

Verzonken montage met de inbegrepen rubberen afdichting, beugels, draadeinden en vleugelmoeren. De beste optie als het gaat over stof- en waterbestendigheid. Draai de draadeinden en vleugelmoeren alleen handvast.
Verzonken montage rechtstreeks op het onderliggende oppervlak gelijmd (zonder beugels, draadeinden en vleugelmoeren). De bescherming tegen binnendringend vocht hangt grotendeels af van het onderliggende oppervlak.
Vlakke installatie (volledig verzonken, raadpleeg de boormal voor meer informatie) ofwel met rubberen afdichting of met montage kit. De bescherming tegen binnendringend vocht hangt grotendeels af van het onderliggende oppervlak.
 |  |
Aansluiten van de GX Touch 50 of GX Touch 70
Belangrijk
Houd er rekening mee dat de GX Touch aangesloten moet zijn op de Cerbo GX voordat de GX Touch in te schakelen. De beste manier om dit te doen is om de voedingsconnector los te koppelen van de Cerbo GX vóór installatie.

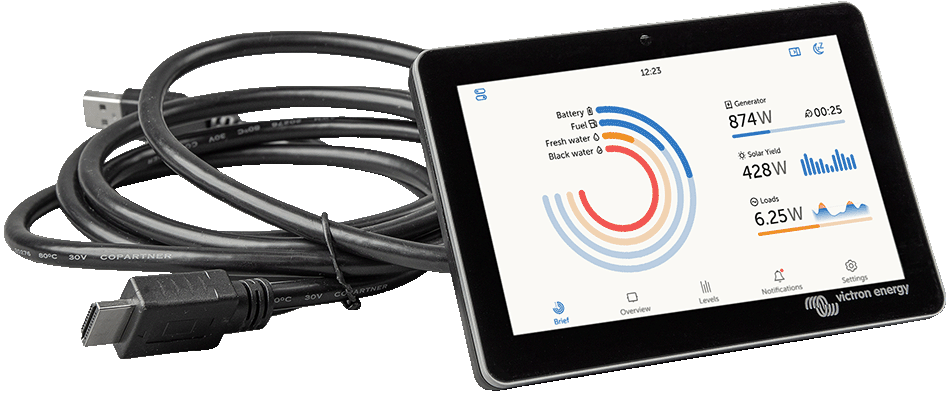

Het touchscreen is aangesloten met het apparaat met een enkelvoudige kabel, die een HDMI-aansluiting en een USB-aansluiting aan één uiteinde heeft.
Monteer het aanraakscherm op een handige locatie.
Sluit de HDMI-connector aan op de HDMI-poort van de Cerbo-S GX
Sluit, als je een eerste generatie Cerbo GX (PN BPP900450100) hebt, de USB-connector aan op de USB-poort die net naast de HDMI-poort ligt (deze USB-poort wordt alleen gebruikt voor de stroomvoorziening van het touchscreen en heeft geen andere functie). Als je een tweede generatie Cerbo GX (PN BPP900450110 en BPP900451100) hebt, kan de GX Touch op elk van de drie USB-poorten aangesloten worden.
Stop de voedingskabel via het 2-pens stekkerblok in de Power in-poort en schakel de Cerbo in. Nadat de Cerbo is opgestart, verschijnt het remote bedieningspaneel op het touchscreen. Maak jezelf vertrouwd met de bediening van het touch display en stel dan de instellingen van het touchscreen in.
3.5. Deactiveren touch besturing
Om toegang tot het GX-systeem te beperken is het mogelijk touch- besturing uit te schakelen voor het bijgevoegde GX Touch 50 of 70 aanraakscherm. Hierdoor kan de GX Touch worden gemonteerd op een plek waar hij zichtbaar is voor de operator van het systeem, en kan tegelijkertijd worden voorkomen dat hij dit gebruikt om zijn toegangsniveau te verhogen.
Let op dat deze functiealleen touch-/muiscontrole uitschakelt. Op de Remote Console kan het apparaat nog steeds bestuurd worden met toetsenbordinvoer.
Er zijn twee manieren om de touch-functie van het beeldscherm uit te schakelen:
Via een kortstondige druktoets, aangesloten aan één van de digitale ingangen
Door een extern USB-toetsenbord te gebruiken, verbonden met de Cerbo-S GX; de touch-functie kan dan uit- en aan geschakeld worden door te drukken op de Pauze/onderbreking toets.
Als deze functie gebruikt wordt, zorg er dan voor dat de USB-poorten en het USB-toetsenbord niet toegankelijk zijn.
Deactiveren aanraak-ingang besturing via een kortstondige druktoets
Ga naar Instellingen → IO → Digitale ingangen → Digitale ingang [number of the digital input]
Ga naar onder in het submenu tot de regeloptie voor touch-invoer
Druk op de spatiebalk of klik/tik om besturing door touch-invoer in te schakelen
Sluit een moment druktoets tussen de juiste boven en onder pennen van de gekoppelde digitale ingang
Het eenmaal indrukken van de toets activeert (uitschakelen) aanraken. Touch-besturing is niet langer mogelijk. Het beeldscherm schakelt uit na de ingestelde tijd onder Beeldscherm uit-tijd (raadpleeg menu beeldscherm & taal). Aanraken van het scherm activeert de laatst ingestelde pagina. Het opnieuw indrukken van de toets deactiveert (inschakelen) aanraken. Let op dat dit de gpio-pen naar aarde trekt. Zet geen spanning op de gpio-pennen.
Deactiveren touch-ingang besturing via een extern USB-toetsenbord
Sluit een extern USB-toetsenbord aan op één van de USB-poorten op de Cerbo-S GX
Druk de pauze/onderbreking-toets in om besturing touch-invoer aan/uit te schakelen.
Gebruik voor toetsenborden zonder Pauze/onderbreking-toets één van de vervangende toetscombinaties, vermeld in dit Wikipedia-artikel.
3.6. Relais-aansluitingen
De Cerbo-S GX heeft een potentiaalvrije Normaal Open (NO) en Normaal Gesloten (NC)-relaisfunctionaliteit. De functie van de relais kan ingesteld worden via het GX-menu, Instellingen → Relais → Functie.
Relais 1 is van bijzonder belang omdat, bovenop handmatig en temperatuur-gerelateerd starten (ook van toepassing op relais 2), het ook gebruikt kan worden als een alarm, aggregaat start/stop of tankpomp relais.
 |  |
Als de relaisfunctie ingesteld is als een Alarmrelais, is het mogelijk de polariteit van de relais om te keren via aan extra menu. De standaard instelling is normaal open. Let op dat het omkeren van de polariteit naar Normaal gesloten resulteert in een lichtjes hoger stroomverbruik van het GX-apparaat.
 |  |
Houd rekening met de spannings- en stroomlimieten van de relais: DC tot 30 VDC: 6 A - DC tot 70 VDC: 1 A - AC: 6 A, 125 VAC
