7. Funcionamiento
El panel de control controla y monitoriza el sistema de inversor/cargador.
El panel de control se activa en cuanto se enciende el sistema de inversor/cargador.

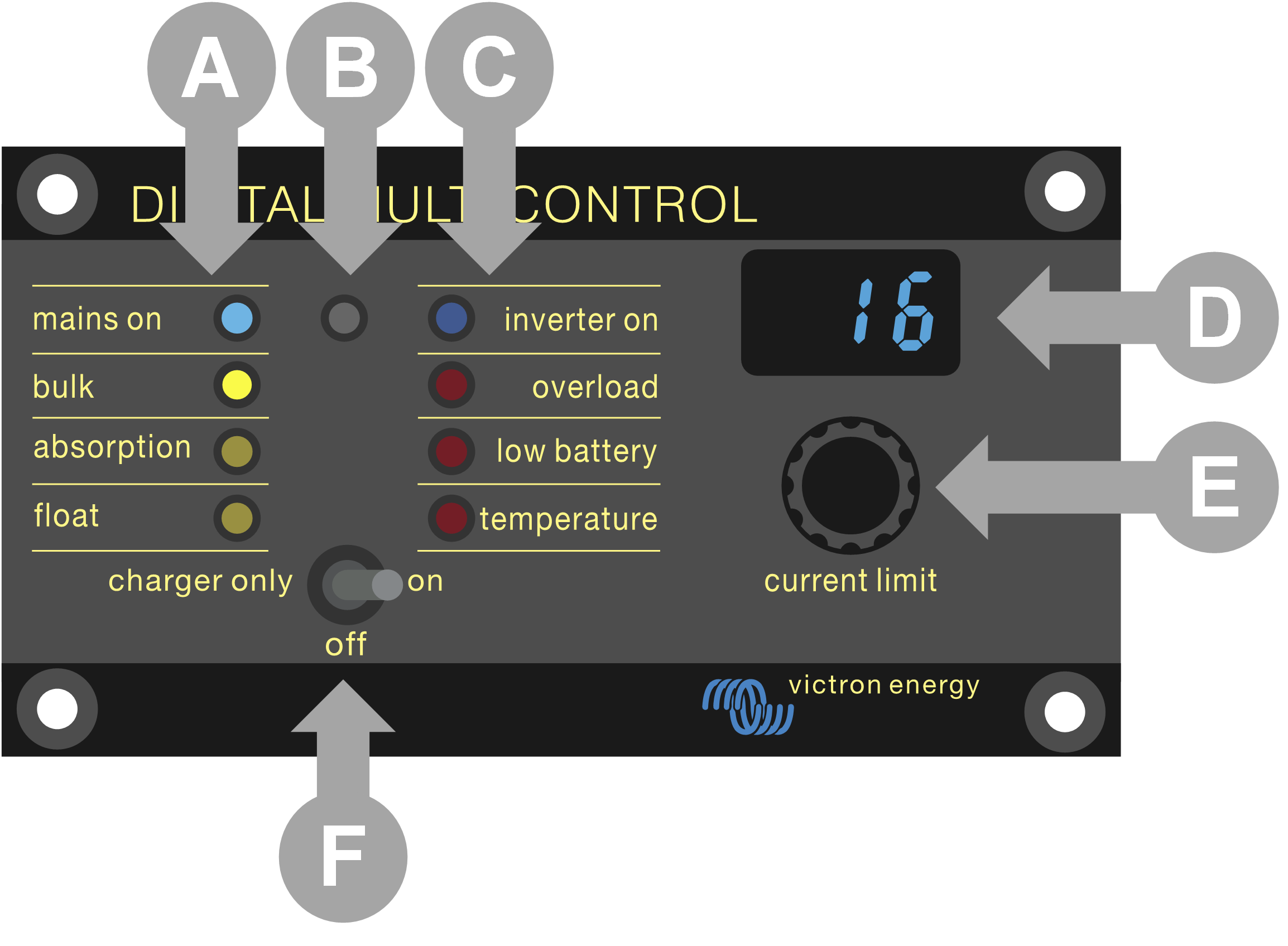

Identificación | Descripción |
|---|---|
A | LED del cargador: mains on (red encendida), bulk (carga inicial), absorption (absorción) y float (flotación). |
B | Sensor de luz, usado para regular automáticamente el brillo de los LED. |
C | LED del inversor: inverter on (inversor encendido), overload (sobrecarga), low battery (batería baja) y temperature (temperatura). |
D | Pantalla, que muestra el límite de corriente de entrada de CA, la fuente de CA o los errores VE.Bus. |
E | Selector giratorio limitador de corriente de CA, se usa para ajustar el límite de corriente de la entrada CA. |
F | Interruptor on/off/charger-only (encendido/apagado/solo cargador), se usa para encender o apagar el sistema o ponerlo en modo solo cargador. |
7.1. Encendido y apagado del sistema
Utilice el interruptor del panel de control para encender o apagar el sistema o ponerlo en sólo cargador.
7.2. Ajuste del límite de corriente de entrada de CA
Ajuste el límite de corriente de CA con el selector de control. La pantalla muestra el límite fijado y, en caso de varias entradas CA, también muestra la fuente de entrada de CA activa (AC2, AC3, AC4).
Cuando PowerAssist está habilitado en el sistema de inversor/cargador, se aplica un valor mínimo de límite de corriente de entrada CA. Véase la tabla siguiente. Si se fija por debajo de este valor, el inversor/cargador deja de cargar, abre su relé de transferencia interno, se desconecta de la alimentación CA y empieza a invertir.
Los límites de corriente se ajustan en pasos de 0,5 A por debajo de 10 A y en pasos de 1 A por encima de 10 A. Por ejemplo, un límite de 11,1 A se redondea a 12 A.
El panel de control impide que se fije un límite por debajo de la corriente mínima de CA del sistema de inversor/cargador. Si el límite de corriente de entrada de CA tiene que fijarse en 0 A (por debajo del límite del inversor/cargador), gire rápidamente el selector en el sentido contrario a las agujas del reloj. La pantalla del panel de control muestra 0,0 y el inversor/cargador dejará de cargar y empezará a invertir. Gire en el sentido de las agujas del reloj para volver al límite de corriente de CA mínima.
Tensión CA nominal (V) | Potencia nominal (VA) | Mínimo límite de corriente CA configurable (A) |
|---|---|---|
120 | 2000 | 5,5 - 8,4 * |
3000 | 7,5 - 9,5 * | |
5000 | 13,0 - 13,4 * | |
10000 | 18.5 | |
230 | 500 - 1200 | 2.4 |
1600 | 2,4 - 2,8 * | |
2000 | 2,4 - 4,5 * | |
3000 | 3,0 - 4,5 * | |
5000 | 3,9 - 6,4 * | |
8000 | 7,6 - 10,5 * | |
10000 | 8,6 - 10,5 * | |
15000 | 10,1 - 14,5 * |
*) El valor exacto depende del modelo de inversor/cargador. Consulte la hoja de cálculo “Límites mínimos de corriente de entrada” que encontrará en la carpeta “VE.Bus (Multi, inversores y Quattro)” de la sección de firmware del sitio web de Victron Professional.
7.3. Luminosidad de los LED
Para su comodidad, el sensor de luz ajusta automáticamente el brillo del LED. A medida que la luz del entorno baja, el LED pasa a un nivel más cómodo y ahorra energía.
